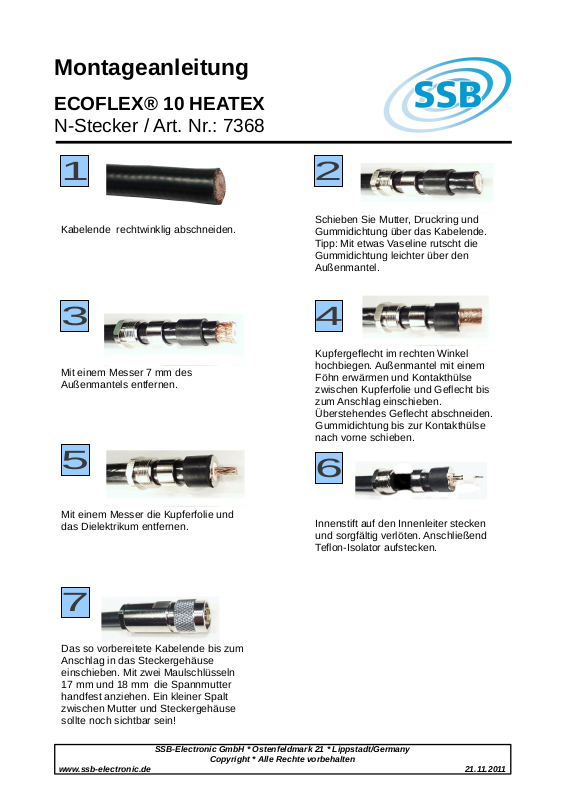

Montageanleitung
ECOFLEX® 10 HEATEX
N-Stecker / Art. Nr.: 7368
SSB-Electronic GmbH * Ostenfeldmark 21 * Lippstadt/Germany
Copyright * Alle Rechte vorbehalten
www.ssb-electronic.de 21.11.2011
1 2
3 4
5
6
7
Kabelende rechtwinklig abschneiden.
Schieben Sie Mutter, Druckring und
Gummidichtung über das Kabelende.
Tipp: Mit etwas Vaseline rutscht die
Gummidichtung leichter über den
Außenmantel.
Kupfergeflecht im rechten Winkel
Mit einem Messer 7 mm des
Außenmantels entfernen.
hochbiegen. Außenmantel mit einem
Föhn erwärmen und Kontakthülse
zwischen Kupferfolie und Geflecht bis
zum Anschlag einschieben.
Überstehendes Geflecht abschneiden.
Gummidichtung bis zur Kontakthülse
nach vorne schieben.
Mit einem Messer die Kupferfolie und
das Dielektrikum entfernen.
Das so vorbereitete Kabelende bis zum
Anschlag in das Steckergehäuse
einschieben. Mit zwei Maulschlüsseln
17 mm und 18 mm die Spannmutter
handfest anziehen. Ein kleiner Spalt
zwischen Mutter und Steckergehäuse
sollte noch sichtbar sein!
Innenstift auf den Innenleiter stecken
und sorgfältig verlöten. Anschließend
Teflon-Isolator aufstecken.
