95-4318-013-100 Rev A
© 2018 SRAM, LLC
Remotes:
TwistLoc™ and OneLoc™
Remotes: TwistLoc and
OneLoc User Manual
Fjernbetjeninger: Brugervejledning
til TwistLoc og OneLoc
Telecomenzi: Manual de
utilizare TwistLoc și OneLoc
Manetki: Podręcznik
użytkownika TwistLoc i OneLoc
Ovládací mechanismy:
Uživatelská příručka TwistLoc a
OneLoc
Τηλεχειριστήρια: Εγχειρίδιο
χρήστη TwistLoc και OneLoc
Tools and Supplies 4
Narzędzia i materiały eksploatacyjne
Værktøjer og midler
Nástroje a pomůcky
Scule şi materiale
Εργαλεία και παρεχόμενα
Cable Guide Change 6
Wymiana prowadnicy linki
Udskiftning af kabelguide
Výměna vodiče lanek
Înlocuirea ghidajului cablului
Αλλαγή οδηγού συρματόσχοινου
Twist Loc™ 6
Straight Cable Guide 6
Prosta prowadnica linki
Lige kabelguide
Rovný vodič lanek
Ghidaj de cablu drept
Ευθύς οδηγός συρματόσχοινου
Cable Change 7
Wymiana linki
Udskiftning af kabel
Výměna lanka
Înlocuirea cablului
Αλλαγή συρματόσχοινου
Single remote lockout 7
Pojedyncza zdalna blokada
Enkelt fjernbetjent lås
Jednoduché dálkové zamykání
Blocaj cu telecomandă simplu
Μονό κλείδωμα ανάρτησης από
το τιμόνι
Dual remote lockout 8
Podwójna zdalna blokada
Dobbelt fjernbetjent lås
Duální dálkové zamykání
Blocaj cu telecomandă dublu
Διπλό κλείδωμα ανάρτησης από
το τιμόνι
OneLoc™ 9
TwistLoc Remote Installation 11
Montaż zdalnej blokady TwistLoc
Montering af TwistLoc-
fjernbetjening
Montáž dálkového ovládání
TwistLoc
Montarea telecomenzii TwistLoc
Τοποθέτηση τηλεχειριστηρίου
TwistLoc
OneLoc Remote Installation 13
Montaż zdalnej blokady OneLoc
Montering af OneLoc Remote
Montáž součásti OneLoc™ Remote
Montarea telecomenzii OneLoc
Τοποθέτηση Τηλεχειριστήριου
OneLoc
Cable Housing Installation 14
Montaż pancerza linki
Montering af yderkabel
Montáž bovdenu lanka
Montarea carcasei cablului
Τοποθέτηση περιβλήματος
συρματόσχοινου
TwistLoc 15
OneLoc 16
Cable Attachment to the Fork 17
Mocowanie linki do widelca
Fastgør kablet på forgaflen
Připojení lanka k vidlici
Prinderea cablului la furcă
Προσάρτηση συρματόσχοινου στο
πηρούνι
Charger 2 Damper™ 17
Charger 2 Damper RS-1™ 18
Charger 2 Damper RC 20
Motion Control™ 21
Motion Control 23
Attach Cable to the Rear Shock 25
Przymocuj linkę do tylnego
amortyzatora
Fastgør kablet til bagdæmperen
Upevnění lanka kzadnímu tlumiči
Fixarea cablului la amortizorul din
spate
Προσάρτηση συρματόσχοινου στην
πίσω ανάρτηση
Super Deluxe™ 25
Deluxe™ 28
Actuate Remote 31
Aktywuj blokadę
Brug af fjernbetjeningen
Aktivace dálkového ovládání
Acționarea telecomenzii
GΕνεργοποίηση τηλεχειριστηρίου
TwistLoc™ 31
OneLoc™ 32
4
2
2.5
3 4
2 2.5 3 4
T25
T25
5
Friction
Grease

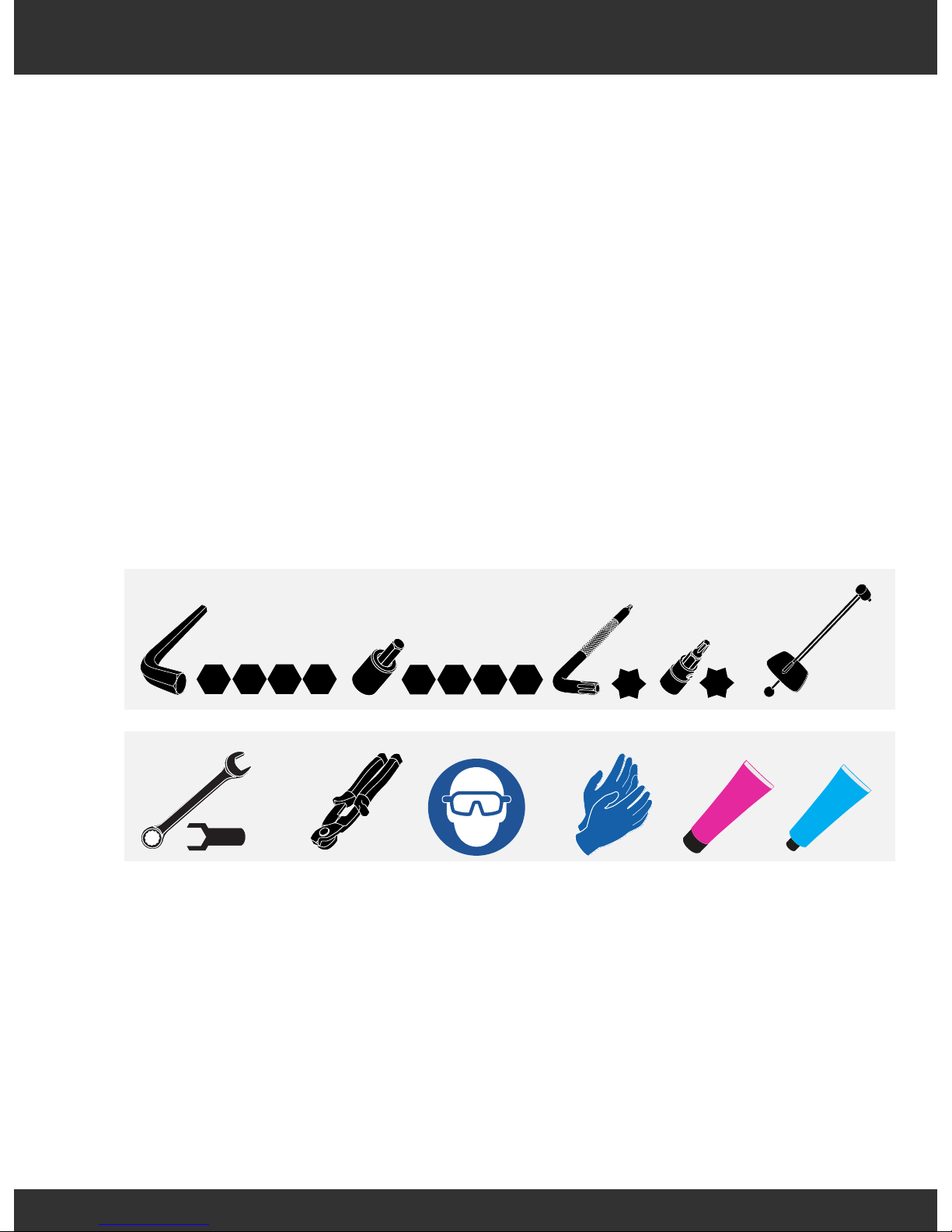

Tools and Supplies Værktøjer og midler Scule şi materiale
Narzędzia i materiały eksploatacyjne Nástroje a pomůcky Εργαλεία και παρεχόμενα
Highly specialized tools and supplies are
required for the installation of your SRAM
components. We recommend that you have
a qualified bicycle mechanic install your
SRAM components.
Der kræves meget specielle værktøjer
og materialer til montering af dine
SRAM-dele. Vi anbefaler, at du får en
kvalificeret cykelmekaniker til at montere
dine SRAM-dele.
Pentru montarea componentelor SRAM
sunt necesare scule şi materiale speciale.
Recomandăm ca montarea componentelor
SRAM să se facă de un mecanic de biciclete
calificat.
Do montażu komponentów SRAM wymaga
się użycia specjalistycznych narzędzi
i materiałów eksploatacyjnych. Zaleca
się zlecenie montażu komponentów
SRAM wykwalifikowanemu mechanikowi
rowerowemu.
K montáži součástí SRAM jsou potřeba
vysoce specializované nástroje a pomůcky.
Montáž součástí SRAM doporučujeme
přenechat kvalifikovanému mechanikovi
jízdních kol.
Απαιτούνται εξαιρετικά εξειδικευμένα
εργαλεία και παρεχόμενα για την
τοποθέτηση των εξαρτημάτων SRAM.
Συνιστούμε να γίνεται η τοποθέτηση των
εξαρτημάτων SRAM από επαγγελματία
μηχανικό ποδηλάτων.
5
SRAM brake, shifter, and remote clamps are
designed for use with 22.2 mm diameter
handlebars.
Apply friction paste to the inner clamping
surface when installing on carbon fiber
handlebars.
⚠WARNING CRASH HAZARD
Failure to do so may lead to the clamp
slipping which may cause the rider to crash,
resulting in serious injury or death.
Klamper til SRAM-bremser, gearskiftere og
fjernbetjeninger er designet til brug på styr
med en diameter på 22,2 mm.
Smør friktionsmiddel på den indvendige
overflade af klampen, når den monteres på
styr af kulfiber.
⚠ADVARSEL RISIKO FOR STYRT
Hvis det ikke gøres, kan det medføre at
klampen glider, hvilken kan medføre, at
rytteren styrter og resultere i alvorlige uheld
eller dødsfald.
Frânele, schimbătoarele și colierele
telecomenzilor SRAM sunt proiectate pentru
ghidoane cu diametrul de 22,2 mm.
La montarea pe ghidoane de carbon ungeți
suprafața internă a colierelor cu pastă de
fricțiune.
⚠
AVERTIZARE PERICOL DE ACCIDENTE
În caz contrar colierul poate aluneca, ceea
ce poate duce la accidente grave, sau chiar
mortale.
Hamulce, manetki i zaciski zdalnej blokady
SRAM są przeznaczone do wykorzystania z
kierownicami o średnicy 22,2 mm.
W przypadku montażu na kierownicach
z włókna węglowego nałóż pastę
przeciwpoślizgową na wewnętrznej
powierzchni zaciskowej.
⚠
OSTRZEŻENIE NIEBEZPIECZEŃSTWO WYPADKU
Niezastosowanie się do tego zalecenia
może doprowadzić do oślizgnięcia się
zacisku i spowodować wypadek rowerzysty
skutkujący poważnymi obrażeniami lub
śmiercią.
Objímky brzd, řazení a dálkového ovládání
SRAM jsou navrženy pro použití s řídítky o
průměru 22,2 mm.
Při montáži na řídítka z uhlíkových vláken
naneste na vnitřní plochu objímky montážní
pastu.
⚠VAROVÁNÍ RIZIKO NEHODY
Pokud nezajistíte objímku montážní pastou,
může se objímka posunout a způsobit
nehodu s následkem vážného či dokonce
smrtelného zranění jezdce.
Οι σφιγκτήρες φρένων, χειριστηρίων
ταχυτήτων και τηλεχειριστηρίου της SRAM
έχουν σχεδιαστεί για χρήση με μπάρες
τιμονιού διαμέτρου 22,2 mm.
Απλώστε πάστα τριβής στην εσωτερική
επιφάνεια σύσφιξης κατά την τοποθέτηση
σε μπάρες τιμονιού από ανθρακόνημα.
⚠
ΠΡΟΕΙΟΠΟΙΗΣΗ ΚΙΝΥΝΟΣ ΑΤΥΧΗΜΑΤΟΣ
Αν δεν συμβεί αυτό ενδέχεται να
προκληθεί ολίσθηση του σφιγκτήρα, κάτι
που μπορεί να προκαλέσει σύγκρουση
του ποδηλάτη, με αποτέλεσμα σοβαρό
τραυματισμό ή θάνατο.
6

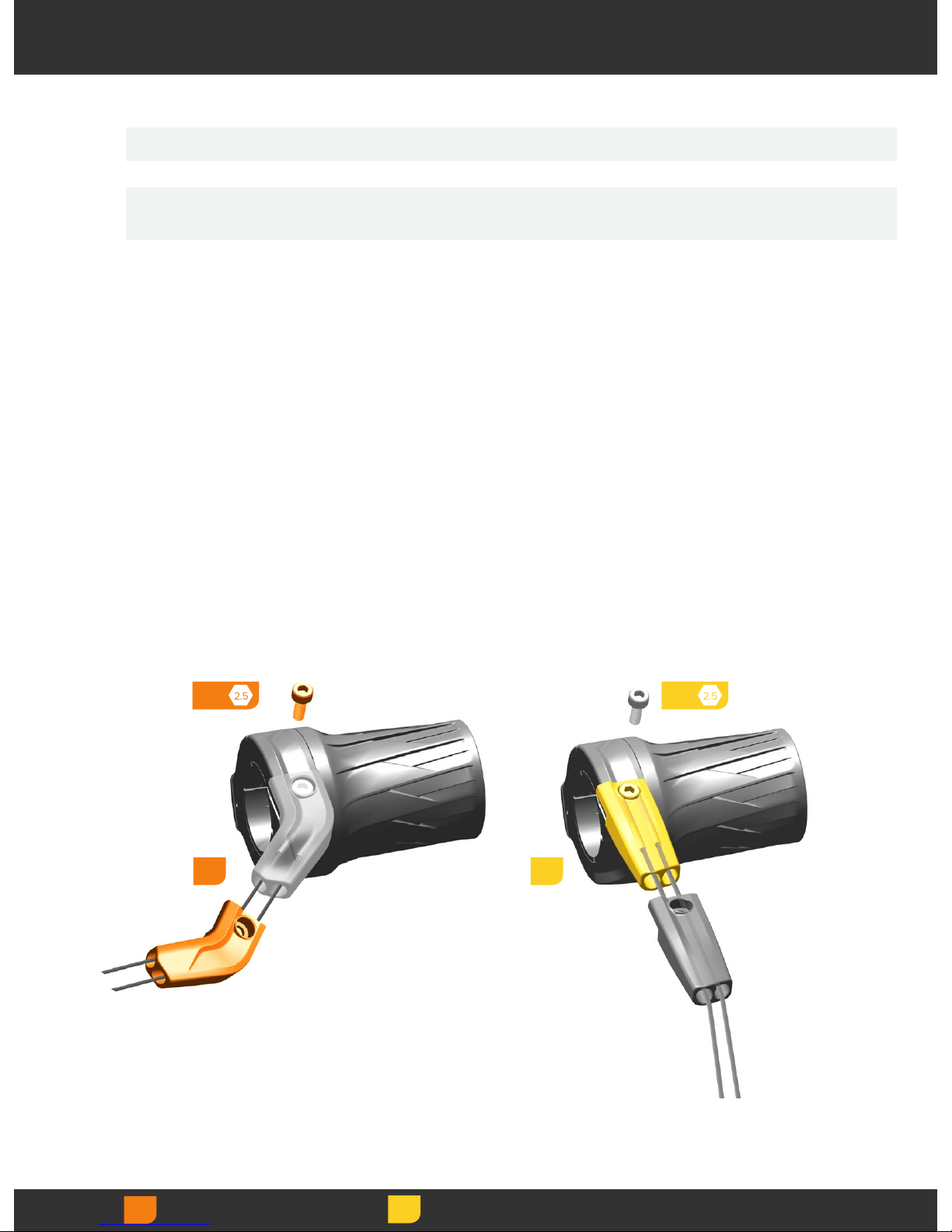

Cable Guide Change Udskiftning af kabelguide Înlocuirea ghidajului cablului
Wymiana prowadnicy linki Výměna vodiče lanek Αλλαγή οδηγού συρματόσχοινου
Straight Cable Guide Lige kabelguide Ghidaj de cablu drept
Prosta prowadnica linki Rovný vodič lanek Ευθύς οδηγός συρματόσχοινου
TwistLoc™ has a curved cable guide installed
to work with SRAM® brakes. Non-SRAM
brakes may need a straight cable guide to
avoid interference with the master cylinder.
TwistLoc har en bøjet kabelguide monteret
til brug med SRAM-bremser. Andre bremser
end SRAM-bremser skal måske bruge den
lige kabelguide for at undgå at komme i
kontakt med hovedcylinderen.
TwistLoc are montat un ghidaj de cablu
curb, pentru a funcționa cu frânele SRAM.
Frânele diferite de SRAM pot necesita
un ghidaj drept, pentru a nu interfera cu
cilindrul de frână principal.
TwistLoc posiada wygiętą prowadnicę linki
zainstalowaną dla współpracy z hamulcami
SRAM. Hamulce inne niż SRAM mogą
wymagać prostej prowadnicy linki, by
uniknąć konfliktu z pompą hamulcową.
Je-li dálkové ovládání TwistLoc
namontováno v kombinaci s brzdami SRAM,
používá se zakřivený vodič lanek. Při použití
jiných brzd než SRAM bude nejspíš nutná
montáž rovného vodiče lanek, aby nemohlo
dojít ke kontaktu s hlavním válcem.
Το TwistLoc διαθέτει τοποθετημένο έναν
καμπύλο οδηγό συρματόσχοινου που
λειτουργεί με τα φρένα SRAM. Φρένα που
δεν είναι της SRAM μπορεί να χρειάζονται
ευθύ οδηγό συρματόσχοινου για να
αποφευχθεί η παρεμβολή με τον κεντρικό
κύλινδρο.
1
2.542.5
2 3
Remove/Loosen Fjern/løsn Demontare/slăbire
Demontuj/Poluzuj Odmontovat/
uvolnit
Αφαίρεση/
Χαλάρωση
Install
Monter Montare
Montuj Namontovat Τοποθέτηση
TwistLoc™
7

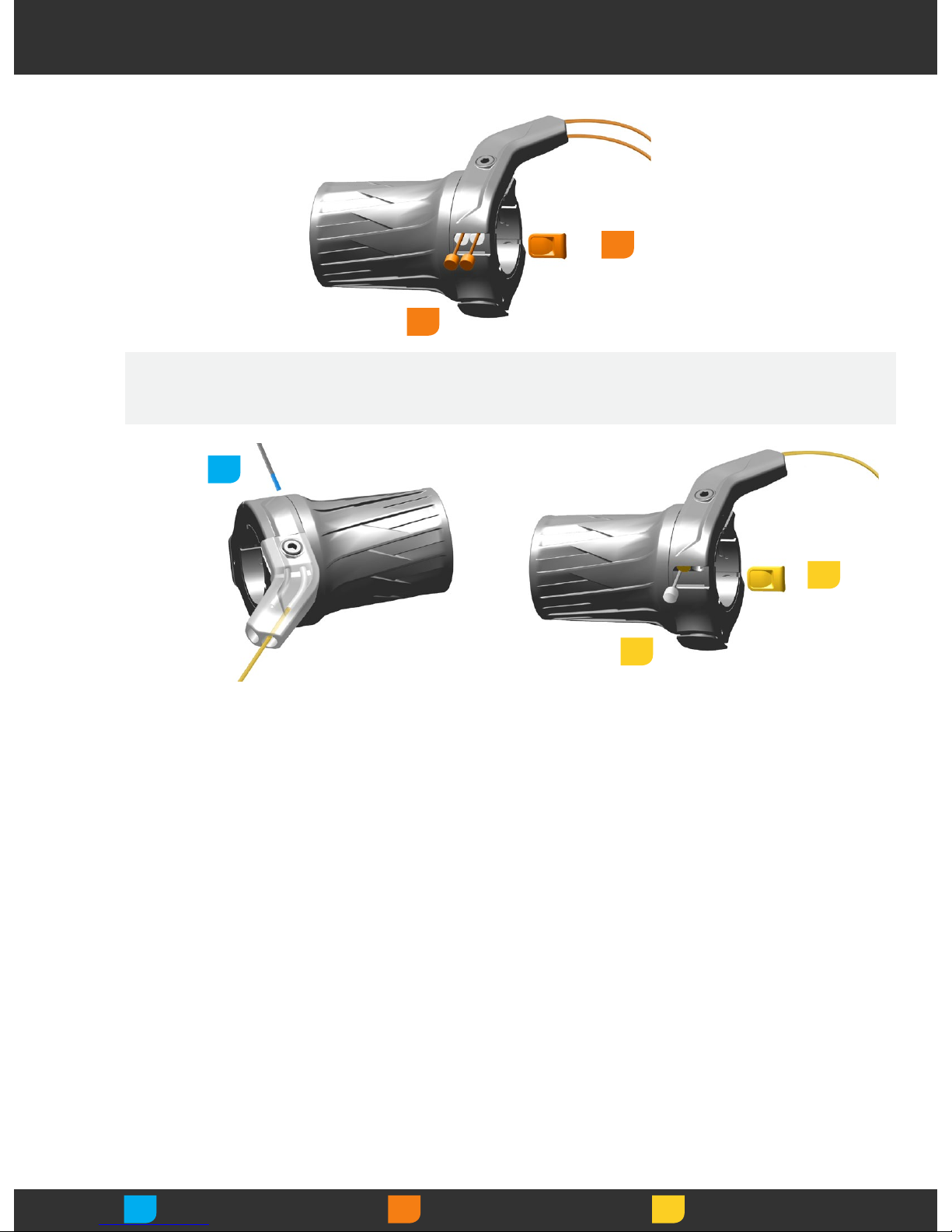

Cable Change Udskiftning af kabel Înlocuirea cablului
Wymiana linki Výměna lanka Αλλαγή συρματόσχοινου
2
1
Single remote lockout Enkelt fjernbetjent lås Blocaj cu telecomandă simplu
Pojedyncza zdalna blokada Jednoduché dálkové zamykání Μονό κλείδωμα ανάρτησης από το
τιμόνι
Install the cable in the outer position on the
remote.
Aim the cable downward and push the cable
though the guide.
Monter kablet i den yderste position på
fjernbetjeningen.
Ret kablet nedad og skub kablet gennem
guiden.
Montați cablul în telecomandă în poziția
externă.
Orientați cablul în jos și împingeți-l prin
ghidaj.
Zamontuj linkę na blokadzie w położeniu
zewnętrznym.
Kieruj linkę ku dołowi i wypychaj ją przez
prowadnicę.
Zasuňte lanko do vnější pozice na dálkovém
ovládání.
Nasměrujte lanko dolů a protáhněte je
vodičem.
Τοποθετήστε το συρματόσχοινο στην
εξωτερική θέση στο τηλεχειριστήριο.
Κατευθύνετε το συρματόσχοινο προς
τα κάτω και σπρώξτε το συρματόσχοινο
διαμέσου του οδηγού.
3
1
2
Remove/Loosen Fjern/løsn Demontare/slăbire
Demontuj/Poluzuj Odmontovat/
uvolnit
Αφαίρεση/
Χαλάρωση
Grease
Smør Ungere
Smaruj Namazat Γράσο
Install
Monter Montare
Montuj Namontovat Τοποθέτηση
8
Dual remote lockout Dobbelt fjernbetjent lås Blocaj cu telecomandă dublu
Podwójna zdalna blokada Duální dálkové zamykání Διπλό κλείδωμα ανάρτησης από το
τιμόνι
3
Install the longer cable for the rear shock in
the outer position on the remote.
Aim the cable downward and push the cable
though the guide.
Monter det længste kabel til bagdæmperen
i den yderste position på fjernbetjeningen.
Ret kablet nedad og skub kablet gennem
guiden.
Montați în telecomandă cablul cel mai lung,
pentru amortizorul din spate, în poziția externă.
Orientați cablul în jos și împingeți-l prin
ghidaj.
Zamontuj dłuższą linkę dla tylnego
amortyzatora na blokadzie w położeniu
zewnętrznym.
Kieruj linkę ku dołowi i wypychaj ją przez
prowadnicę.
Delší lanko pro zadní tlumič zasuňte do
vnější pozice na dálkovém ovládání.
Nasměrujte lanko dolů a protáhněte je
vodičem.
Τοποθετήστε το μακρύτερο συρματόσχοινο
για την πίσω ανάρτηση στην εξωτερική
θέση στο τηλεχειριστήριο.
Κατευθύνετε το συρματόσχοινο προς
τα κάτω και σπρώξτε το συρματόσχοινο
διαμέσου του οδηγού.
1
2
Grease
Smør Ungere
Smaruj Namazat Γράσο
Install
Monter Montare
Montuj Namontovat Τοποθέτηση
9
1
2.5
2

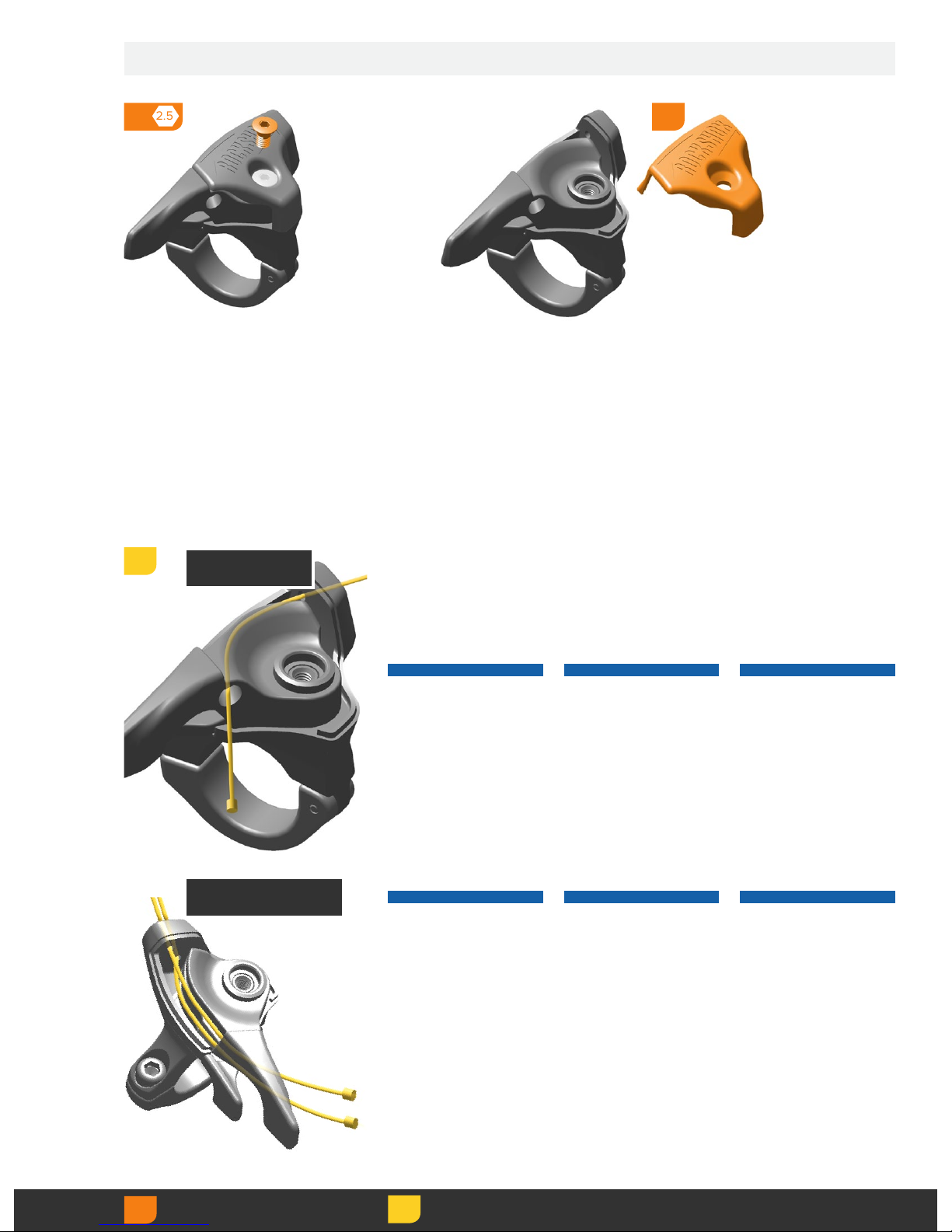

OneLoc™
Remove the cover bolt and the cover from
the remote.
Fjern bolten fra låget og låget fra
fjernbetjeningen.
Scoateți șurubul şi apoi capacul
telecomenzii.
Odkręć śrubę pancerza i odmontuj pancerz z
blokady.
Sejměte z dálkového ovládání postupně
šroub krytu ikryt.
Αφαιρέστε το μπουλόνι καλύμματος και το
κάλυμμα από το τηλεχειριστήριο.
Place your finger over
the bolt hole on the lever
to prevent the lever from
moving, then route the shift
cable through the upper
cable ports.
Placer din finger over
hullet til bolten på grebet
for at forhindre, at grebet
flytter sig, før derefter
kablet gennem de øverste
kabelporte.
Puneți degetul pe gaura
pentru șurub a manetei
pentru a preveni mișcarea
manetei şi dispuneți cablul
schimbătorului prin orificiile
superioare.
NOTICE
The release spring can
become dislodged if the
lever is not held in place.
BEMÆRK
Fjederen kan komme løs,
hvis grebet ikke holdes på
plads.
NOTĂ
Dacă maneta nu este ținută
arcul se poate desprinde.
Połóż palec na otworze śruby
w dźwigni, aby zapobiec
poruszaniu się dźwigni, a
następnie wprowadź linkę
zmiany biegów przez górny
port linki.
Přitlačením prstu na otvor
šroubu na páčce zajistěte
páčku proti pohybu
ahorními otvory protáhněte
řadicí lanko.
Τοποθετήστε το δάχτυλό
σας πάνω από την τρύπα
του μπουλονιού στο μοχλό
για να εμποδίσετε κίνηση
του μοχλού, και κατόπιν
περάστε το συρματόσχοινο
αλλαγής ταχυτήτων μέσα
από τις πάνω θύρες
συρματόσχοινου.
UWAGA
Sprężyna zwalniająca może
ulec przemieszczeniu, jeśli
dźwignia nie jest utrzymywana
w jednym położeniu.
UPOZORNĚNÍ
Pokud nepřidržíte páčku na
místě, hrozí uvolnění vratné
pružiny.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το ελατήριο
απελευθέρωσης μπορεί να
μετατοπιστεί εάν ο μοχλός
δεν κρατιέται στη θέση του.
Remove/Loosen Fjern/løsn Demontare/slăbire
Demontuj/Poluzuj Odmontovat/
uvolnit
Αφαίρεση/
Χαλάρωση
Install
Monter Montare
Montuj Namontovat Τοποθέτηση
3
OneLoc™ Sprint
OneLoc Full Sprint
10
4
5
2.5
0.7 N·m
(6 in-lb)
Install
Monter Montare
Montuj Namontovat Τοποθέτηση
Torque
Spænd Cuplu de strângere
Wartość
momentu
Utahovací
moment
Ροπή
If the release spring
becomes dislodged,
reinstall the spring so it
contacts the release lever.
Reinstall the lockout lever,
followed by the washer,
onto the remote. Make sure
the spring does not get
crushed.
Hvis fjederen kommer ls,
skal fjederen sættes i igen,
så den har kontakt med
grebet.
Sæt først låsegrebet og
derefter spandskiven på
igen på fjernbetjeningen.
Sørg for, at fjederen ikke
bliver klemt.
Dacă arcul de eliberare
se desprinde montaţi-l
la loc astfel încât să vină
în contact cu maneta de
eliberare. Montaţi la loc
pe telecomandă maneta
de blocare, apoi şaiba.
Asiguraţi-vă că arcul nu
este prins.
Jeśli sprężyna zwalniająca
ulegni przemieszczeniu,
zamontuj ponownie
sprężynę w taki sposób,
że będzie pozostawać
w kontakcie z dźwignią
zwalniającą.
Ponownie zamontuj linkę
blokady, a następnie
podkładkę na zdalnym
mechanizmie. Upewnij się,
że sprężyna nie uległa
zgnieceniu.
Pokud vratna pružina
vyletne, znovu ji nasaďte
tak, aby se dotýkala
uvolňovací páčky. Znovu na
dálkový ovladač nasaďte
blokovací páčku a poté
podložku. Zkontrolujte,
že nedochází k deformaci
pružiny.
Αν το ελατήριο
απελευθέρωση
ετατοπιστεί,
τοποθετήστε και πάλι
το ελατήριο έτσι ώστε
να ακουμπά το μοχλό
απελευθέρωσης.
Τοποθετήστε και πάλι
το μοχλό κλειδώματος,
και στη συνέχεια τη
ροδέλα, πάνω στο
τηλεχειριστήριο.
Προσέξτε να μην
συνθλιβεί το ελατήριο.
NOTICE
Do not over tighten the bolt. Over tightening
the bolt can permanently damage
the remote, which can result in poor
performance and impede cable function.
BEMÆRK
Bolten ma ikke overspandes.
Hvis bolten overspandes, kan det
pavirke kabelfunktionen.
NOTĂ
Nu strângeţi şurubul excesiv.
Strângerea excesivă a şurubului
poate afecta funcţionarea cablului.
UWAGA
Nie dokręcaj nadmiernie śruby.
Nadmierne dokręcenie śruby może
utrudnić działanie linki.
UPOZORNĚNI
Neutahujte šroub příliš. V případě
přílišného utažení šroubu by mohlo
dojít k narušení funkce lanka.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Μην σφίγγετε υπερβολικά το μπουλόνι.
Αν σφίξετε υπερβολικά το μπουλόνι,
η λειτουργία του συρματόσχοινου
μπορεί να εμποδίζεται.
Loading...
