SQuape Seven BF RDA User Manual
BF RDA
Gebrauchsinformation
User manual
Manuel d‘utilisation
Manuale utente
Instructies
Uživatelský manuál
εγχειρίδιο χρήστη
Deutsch
English: Page 10
Copyright 2019. StattQualm GmbH
SQuape® is a registered trademark of
StattQualm® GmbH in Switzerland
and/or other countries.
Inhaltsverzeichnis
1. Überblick
SQuape S[even] 03
2. Anwendungsbereich 04
3. Lieferumfang 04
4. Technische Daten 04
5. Inbetriebnahme 06
6. Zubehör 08
7. Warnhinweise 09
8. Allg. Warnhinweise 1 7
1. Überblick SQuape S[even]
Der SQuape S[even] ist ein komplett in der
Schweiz entwickelter und produzierter Bottom Feed RDA (Selbstwickelverdampfer)
der Firma StattQualm GmbH. Dieser Bottom
Feed RDA, auch Squonker genannt, kann als
Direkt zu Lunge (DL) und Mund zu Lunge
(MTL) Verdampfer genutzt werden sowie
als RDA ohne Bottom Feeding. Im Bottom
Feeding Modus wird das Liquid durch Pressen der Liquidflasche im geeigneten Bottom Feed Akkuträger der Verdampferkammer zugeführt.
Der SQuape S[even] überzeugt durch seine
einfache Handhabung, die ausgezeichnete
Verarbeitungsqualität, die hervorragende
Geschmacksentwicklung und seine vielseitigen Lufteinstellmöglichkeiten. Die
Kurzschlussgefahr ist durch die klevere
Stromführung und die nichtleitende Oberflächenstruktur des eingepressten Decks
aus emataliertem Aluminium gänzlich
gebannt. Um den Verdampfer in Betrieb
nehmen zu können, ist es notwendig, eine
geeignete Heizspule zu installieren. Sollten
Sie mit der Bedienung von Selbstwickelverdampfern oder der Erstellung einer für
die Funktion notwendigen Heizspule keine
Erfahrung haben, wenden Sie sich bitte an
Ihren Fachhändler.
Weitere Informationen mit Wickelbeispielen
und anschauliches Videomaterial finden Sie
auf:
www.squape.ch.
03
2. Anwendungsbereich
Wir empfehlen, den SQuape S[even] im
Widerstandsbereich zwischen 0.3 und 1.8
Ohm und im Leistungsbereich zwischen 7
und 45 Watt zu nutzen. Es ist möglich, den
Verdampfer über oder unter den genannten
Spezifikationen zu betreiben – wir schliessen jedoch jegliche Haftung aus. Beachten
Sie bitte, dass sich das Gerät durch zu hohe
Leistung erhitzen kann. Sie verwenden den
SQuape S[even] und die von Ihnen erstellten
Heizspulen auf Ihr eigenes Risiko.
3. Lieferumfang
1x SQuape S[even] BF RDA
1x SQuip Tip N DL
1x Top Cap POM Schwarz
1x SQ Grip Band
1x Tröpfler Verschlussschraube
Div. Ersatzschrauben und O-Ringe
1x Gebrauchsinformation
4. Technische Daten
4.1. Daten
– Durchmesser: 22 mm
– Höhe (ohne SQuip Tip und 510er
Anschluss): 20mm
– Gewicht: 30.5g
– Gewinde: 510
04
4.2 Verwendete Materialien
Wir legen grossen Wert darauf, ausschliesslich die besten Materialien zu verwenden.
Diese können Sie folgender Auflistung
entnehmen. Sollten Sie bekannte Allergien
gegen eines oder mehrere der aufgeführten
Materialien haben, raten wir dringend von der
Benutzung ab:
Edelstahlkomponenten: Edelstahlnummer
1.4404 / 316L; Top Cap: PMMA, POM;
Deck: Aluminium emataliert; Mundstück und
Cap-Stopper: POM; O-Ringe: nbr 70 shore
4.3 Eigenschaften
• elegantes und schlichtes Design
• einfache Liquidzufuhr durch bottom
feeding
• stufenlos flexible Lufteinstellung durch
Drehung der Kappe. DL und MTL separat
ansteuerbar.
• SingleCoil-Betrieb
• Gedämmte Hitzeentwicklung durch zusätzliche Top Cap aus PMMA (POM inkl.)
• verschliessbare Bottom Feed Zuführung
zur Nutzung als Tröpfler - RDA ohne
Bottom Feeding.
• nichtleitende Bauteile im Innern des Verdampferraumes
• nutzerfreundliche Montage der Heizspulen
• individuell konfigurierbar
• Temp. Control und Volt/Watt geeignet
• 100% Swiss Made

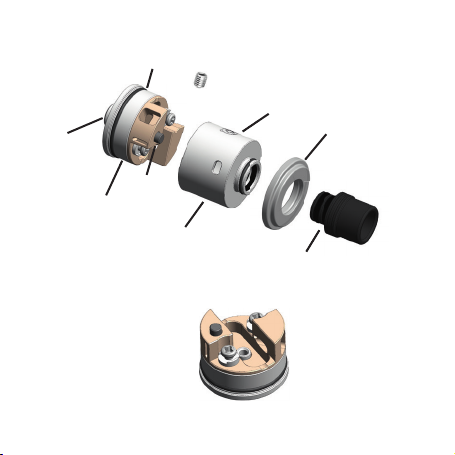

4.4 Bezeichnung der einzelnen Komponenten
Centerpin
Wickeldeck und Base
Bitte beachten Sie, dass die Base
des SQuape S[even] bis auf die
beiden Schrauben und die O-Ringe
nicht demontiert werden kann.
O-Ring Base
Cap Stopper
Base, Deck und Pole
Luftverstellung durch
Drehung an der Kappe
Tröpfler Verschlussschraube (Tröpfler Modus)
Edelstahl Kappe
PMMA Top Cap
SQuip Tip N DL
Base S[even]
05
5. Inbetriebnahme
5.1 Reinigung
Der SQuape S[even] ist im Auslieferungszustand bereits mehrfach gereinigt. Dennoch
empfehlen wir, vor dem ersten Gebrauch
und danach in regelmässigen Abständen,
sämtliche Teile, welche mit Liquid in Kontakt kommen, unter lauwarmem Wasser
zu reinigen und anschliessend gründlich
zu trocknen. Der SQuape S[even] ist ultraschallbadtauglich
ACHTUNG: Verwenden Sie den SQuape S[even] nicht, solange er noch feucht
von der Reinigung ist. Wasser in der Base
kann zu einem Kurzschluss und/oder
Fehlfunktionen führen. Lassen Sie das Gerät nach der Reinigung gut lufttrocknen.
*** Wir schlagen ebenfalls vor, O-Ringe nach
jeder gründlichen Reinigung mit reinem VG
(vegetable glycerin) zu fetten.
5.2 Nutzung

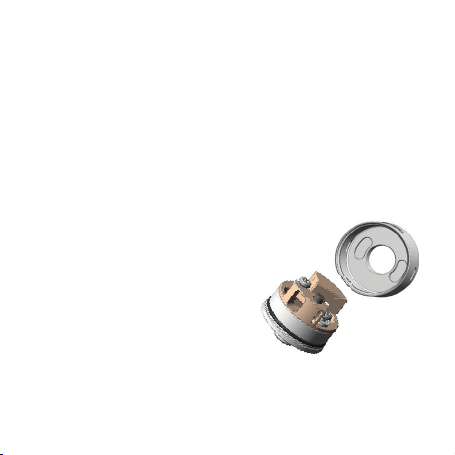

Durch Abziehen der Cap von der Base können Sie auf die Wicklung zugreifen. Lösen
Sie die Befestigungsschrauben und nehmen
Sie eine von Ihnen erstellte oder eine bereits
vorgefertigte Heizspule (Coil) und legen Sie
diese in das Deck. Wir empfehlen Coils mit
einem Durchmesser von 2 - 3mm. Legen Sie
die Drahtenden unter die jeweiligen Schrauben und ziehen Sie diese an. Nun können Sie
den Widerstand der Wicklung mittels Ihrem
Akkuträger oder Multimeter abrufen. Glühen
Sie die Coil langsam auf und achten Sie auf
06
ein gleichmässiges Aufglühen. Bevor Sie die
Watte installieren, achten Sie darauf, dass
sich die Coil wieder abgekühlt hat. Nehmen
Sie einen Strang Watte und ziehen Sie diesen durch die Coil. Die Watte sollte nicht zu
fest oder zu locker sitzen. Schneiden Sie
die Watte nach Belieben zum Deck ab. Legen Sie die Watteenden locker in die Base.
Benetzen Sie nun die Watte mit Liquid.
Zum Schluss montieren Sie die Cap wieder
auf das Deck. Achten Sie darauf, dass der
Stopper, welcher sich oben auf dem Deck
befindet, in eine der beiden Aussparungen
innerhalb der Cap greifen kann. Nun können
Sie mittels Drehung die Luft nach Belieben
einstellen.

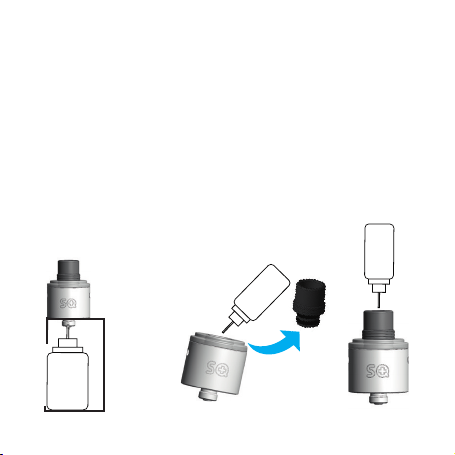

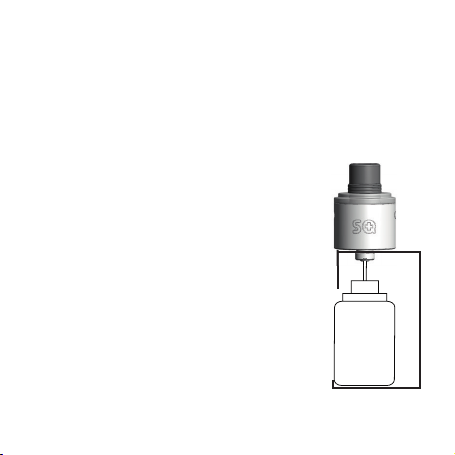

5.3 Befüllen des SQuape S[even] - BF
Modus
Der SQuape S[even] wird direkt im Bottom Feeder (squonk) Modus ausgeliefert.
Schrauben Sie den Verdampfer auf einen
geeigneten Bottom Feeder Akkuträger
mit integrierter Flasche. Befüllen Sie die
Flasche und drücken Sie nach der Installation auf die Flaschenseite. Das Liquid wird
durch einen Durchlass nach oben gepresst
und gelangt in der Verdampferkammer an
die Watte. Achtung: die Flaschen haben
jeweils einen unterschiedlichen Druckpunkt.
Entnehmen Sie das Mundstück des SQuape
S[even] und beobachten Sie zu Beginn die
Fliessgeschwindigkeit des Liquids innerhalb
der Verdampferkammer. So erhalten Sie ein
Gefühl für den Druck, den Sie auf die Flasche ausüben müssen um eine geeignete
Befeuchtung der Watte zu erreichen.
>>
>>

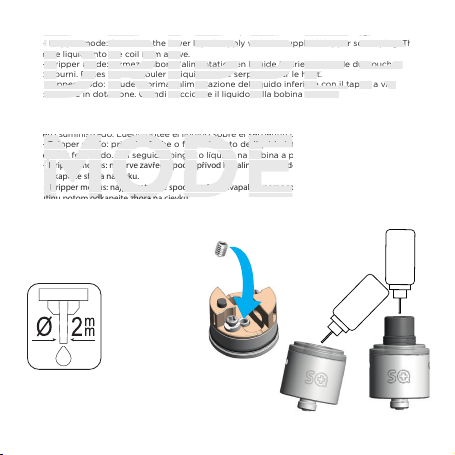

5.4 Befüllen des SQuape S[even] - Dripper
Modus
Im Lieferumfang des SQuape S[even] ist
eine Verschlussschraube für die Liquidzufuhr im Bottom Feeder Modus enthalten.
Montieren Sie die Verschlussschraube von
oben (Deck) in den Liquidzugang. Nun
ist die Verdampferkammer dicht und der
SQuape S[even] kann als Tröpfelverdampfer
(Dripper) genutzt werden. Wir empfehlen
für die Liquidbeigabe das Mundstück zu
entfernen oder ein Mundstück zu verwenden, welches einen grossen Innendurchmesser aufweist. So können Sie bequem von
oben die gewünschte Menge an Liquid auf
die Watte träufeln.
07

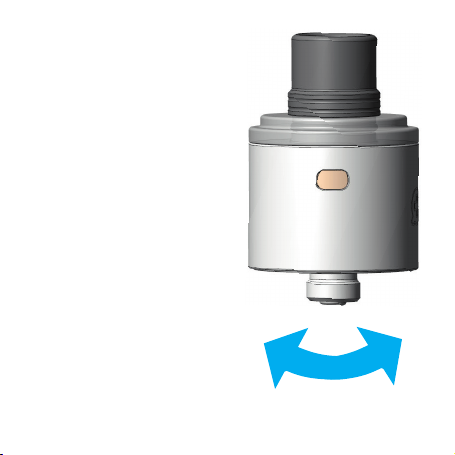

5.5 Einstellen der Luftkontrolle
Um den Luftzug zu vergrössern bzw. zu reduzieren, bewegen Sie die Kappe horizontal.
Der SQuape S[even] verfügt über zwei
einstellbare und voneinander unabhängige
Lufteinstellungen:
DL: Drehen Sie die Kappe komplett nach
Links. Dort befindet sich die „direkt zu
Lunge“-Luftführung. Diese ist stufenlos einstellbar und unabhängig von der MTL-Luftführung.
MTL: Drehen Sie die Kappe komplett nach
Rechts. Dort befindet sich die „Mund zu
Lunge“-Luftführung. Sie entspricht einem
traditionell straffen Luftzug und ist unabhängig von der DL-Luftführung.
Hinweis: Sollte sich die Drehbewegung nach
einer Zeit des Gebrauchs etwas erschweren,
entfernen Sie die Kappe und setzen Sie sie
erneut auf die Base.
5.6 Beispiele einer Wicklung
Auf unserer Seite www.squape.ch finden Sie
Beispiele von verschiedenen Wicklungen
sowie Links zu Tutorials auf YouTube oder
anderen Quellen.
6. Zubehör
Der SQuape S[even] ist individuell konfigurierbar. Optional sind diverse Zubehör- und Ersatz teile verfügbar. Das Sortiment wird laufend
erweitert. Verwenden Sie nur Originalzubehör der Firma StattQualm GmbH.
08
7. Warnhinweise
• Lesen Sie vor Inbetriebnahme die Gebrauchsinformation gründlich durch!
• Halten Sie den SQuape S[even] trocken (von Wasser)!
• Die Base kann nicht demontiert werden!
Ausgenommen Befestigungsschrauben
und O-Ringe.
• Nutzen Sie dieses Gerät ausschliesslich
zur Verdampfung von e-Liquid aus dem
Fachgeschäft!
• Den SQuape S[even] nur an der Luft
trocknen!
• Schliessen Sie den Verdampfer nur an
eine für den Verdampfer bestimmte
Spannungsversorgung an!
• Durch Nutzung unter zu hoher Spannung
oder durch Verwendung ohne Flüssigkeit
kann der Verdampfer beschädigt werden.
StattQualm übernimmt keine Haftung bei
unsachgemässem Gebrauch.
• Sollten Sie den SQuape S[even] verlieren,
müssen Sie sich einen neuen kaufen und
sich ein wenig schämen.
• Nicht für Kinder geeignet! Halten Sie
das Gerät von Kindern fern! Ebenso ist
der Gebrauch dieses Geräts nicht für
Schwangere geeignet.
• Verwenden Sie keine Öle oder ölhaltige
Fluide in diesem Verdampfer.
• Verwenden Sie nur für Selbstwickelverdampfer geeignetes Wickelmaterial
(Draht, Watte, Mesh etc.)!
• Der SQuape S[even] sowie dessen Zubehör wird von autorisierten Partnern der
Firma StattQualm vertrieben. Die Garantieleistung gilt nur für Originalprodukte
der Firma StattQualm GmbH und entfällt
bei der Verwendung von Komponenten
anderer Hersteller!
• Die Garantieleistungen entnehmen Sie
bitte den Allgemeinen Geschäftsbedingungen auf unserer Homepage:
https://shop.squape.ch/de/agb
• Allg. Warnhinweise ab Seite 17.
Alle weitere Informationen finden Sie auf
www.squape.ch
09
English
010
Deutsch: Seite 2
Copyright 2019. StattQualm GmbH
SQuape® is a registered trademark of
StattQualm® GmbH in Switzerland
and/or other countries.
Table of contents
1. Description of the
SQuape S[even] 11
2. Scope of usage 12
3. Carton contents 12
4. Specifications 12
5. Initial setup 14
6. Accessories 16
7. Warnings 17
8. General Warnings 18
1. Description of the
SQuape S[even]
The SQuape S[even] is a Bottom Feed
RDA (rebuildable atomiser) developed
and produced entirely in Switzerland by
StattQualm GmbH. This bottom feed RDA,
also called „squonker“, can be used as direct to lung (DL) and mouth to lung (MTL)
as well as RDA without bottom feeding. In
bottom feeding mode, the liquid supply
is fed to the evaporator chamber by pressing the liquid bottle in a suitable bottom
feed regulated and non-regulated device.
The SQuape S[even] convinces by easy
handling, excellent quality, outstanding
taste performance as well as its versatile
air adjustment possibilities. The danger
of short-circuits is completely eliminated
by the smart current conduction and the
non-conductive surface structure of the
pressed-in deck made of ematalised aluminium. In order to put the atomiser into operation, it is necessary to install a suitable coil.
If you are inexperienced with the use of rebuildable atomisers (coiling and/or wicking)
you are advised to contact a specialist retailer.
You can find further information, as well as
detailed video materials on our website:
www.squape.ch.
011
