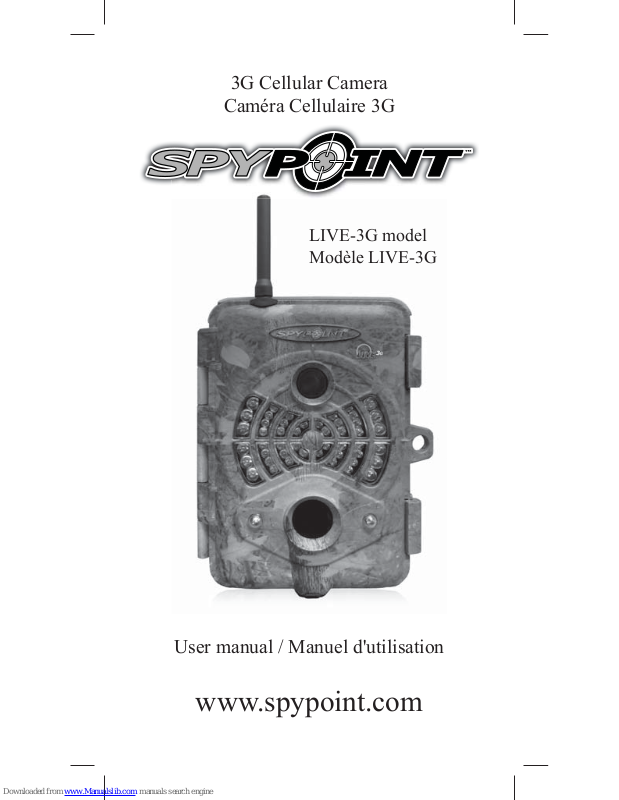

Page 1

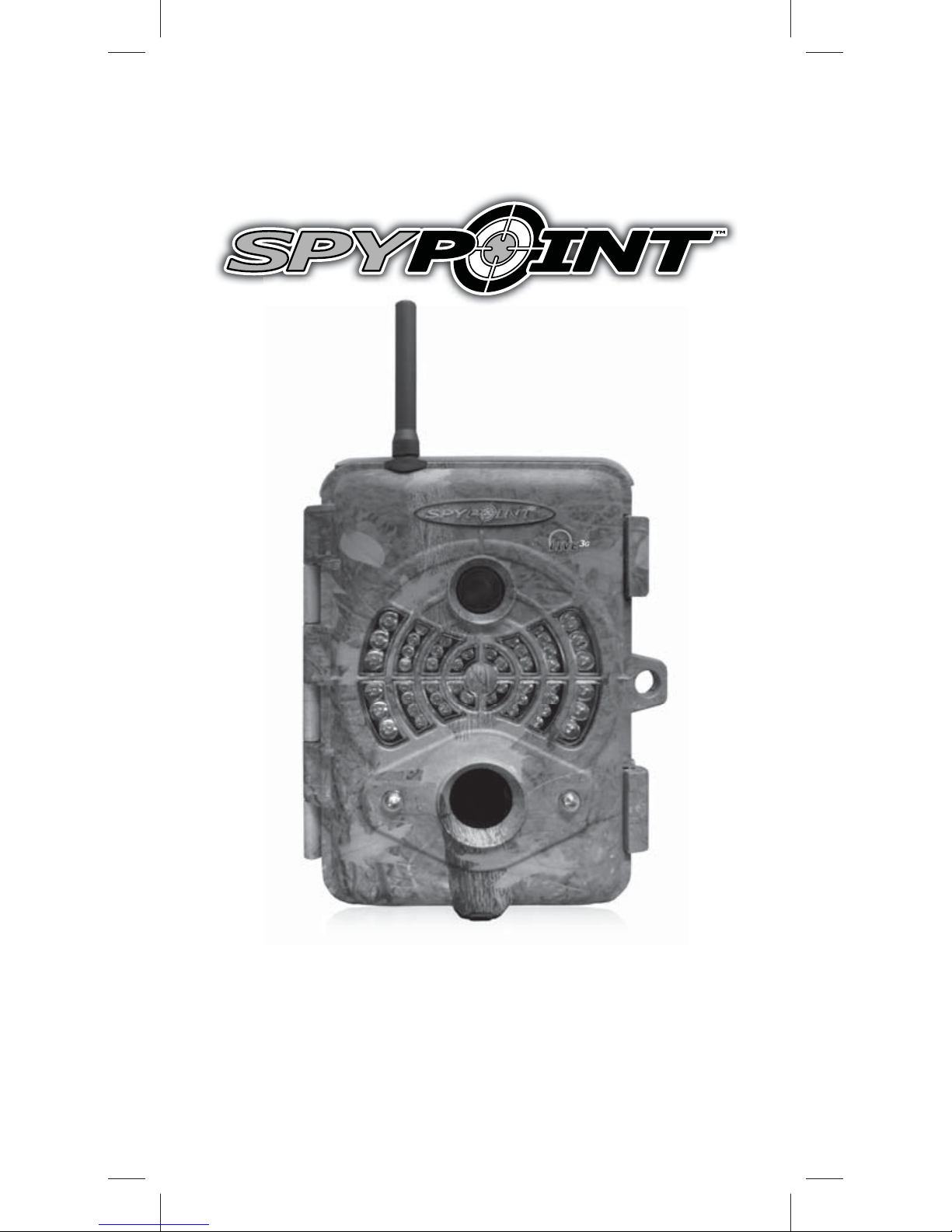

3G Cellular Camera

Caméra Cellulaire 3G

User manual / Manuel d'utilisation

www.spypoint.com

LIVE-3G model Modèle LIVE-3G

Page 2

2 3

English

v.1.1

English

Thank you for choosing the SPYPOINT LIVE-3G monitoring system. This manual will help you get the most out of your new device.or the latest version of the user manual or for additional information, visit our website at www.spypoint.com. If you need information or to subscribe to mySPYPOINT service, go to www.myspypoint.com.

Page 3

4 5

English

SPECIFICATIONS

Photo recording:

Photo resolution 8 MP

File format JPG

Multi-shot Up to 6 pictures per detection

Time Lapse Predefined intervals from 15sec

to 2h

Stamp Date, time, temperature and moon

phase printed on photo

Capture mode Color by day, black and white by

night

Video recording:

Video resolution 640 x 480

File format MP4

Sequence length Adjustable from 10 to 90 sec

Capture mode Color by day, black and white

by night

Memory storage:

SD/SDHC card up to 32 GB (No internal memory)

Viewing:

Built-in screen 3.5" TFT-LCD

TV output Composite video (PAL/NTSC)

Computer output USB 2.0

Power supply: (accessories sold separately, see “Options”)

Alkaline or lithium batteries

8x AA

Lithium battery pack Rechargeable battery pack

(LIT-09/LIT-C-8)

External (12V jack) 12 volt battery

(BATT-12, KIT-12V) / 12 volt adapter (AD-12V)

Solar panel (12V jack) Solar panel (SP-12V) combined

with rechargeable battery pack (LIT-09/LIT-C-8)

Detection system:

Motion sensor PIR

Detection angle 30°

Detection range Adjustable from 5 to 50ft

Delay between each detection

Adjustable from 1 to 30min *Additional 10 sec. setting (see DELAY)

Electricity option (Connected to a 12V DC Main source only)

Instant trigger time

Night time illumination system:

Infrared LED 48 infrared LEDs

Exposure Automatic infrared level adjustment

Optical field of view:

50°

Cellular transmission system:

mySPYPOINT subscription

required. For more information, visit www.myspypoint.com

Photo transmission Wireless photo transmission via

mySPYPOINT website

Camera configuration Fully configurable remotely through

mySPYPOINT website

Recommendations:

Operating temperature (-20 °C to + 50 °C)

(-4 °F to +122 °F)

Storage temperature (-30 °C to + 75 °C)

(-22 °F to +167 °F)

KIT INCLUDES

• SPYPOINT LIVE-3G

• 3G cellular antenna

• Installation strap

• USB cable

• Video cable

• User Manual

Page 4

6 7

English

INSTALLING THE SIM CARD

Insert your SIM card into the compartment provided for this purpose in your SPYPOINT LIVE-3G camera. The SIM card compartment is located under the batteries. You need to use a Phillips screwdriver to open and close the compartment.

1. Unscrew the cover screw using a Phillips screwdriver.

2. Slide the metal bracket in the OPEN position.

3. Lift up the metal bracket.

4. Insert the SIM card as indicated.

5. Lower the metal bracket and slide it to the LOCK position .

6. Close the compartment cover.

POWER SUPPLY

The battery level is shown in the upper left corner of the screen when the camera is in “Test” mode. When a single line remains, the camera will continue to take pictures but we strongly recommend changing the batteries before they are empty (see figure below).

AA BATTERIES

This camera requires the use of 8 AA batteries (1.5V). The use of alkaline or lithium batteries is strongly recommended. Also note that the voltage of rechargeable AA batteries (1.2V) is insufficient to power this camera. During the installation of AA batteries, place the switch inside the battery case to “ALK” (i.e. alkaline). Insert the batteries in the camera as indicated. Exact polarity must be followed. We also recommend the use of new batteries to ensure maximum performance of your camera.

LITHIUM BATTERY PACK

The camera can be powered by a rechargeable lithium battery pack LIT-09/LIT-C-8 (sold separately, see “Options”). This type of battery is less affected by cold temperatures and lasts up to 3 times longer than alkaline batteries. During the installation of lithium batteries, place the switch inside the battery case to “LIT-09”. Insert the batteries in the camera as indicated (see figure below).

RESET

ALK LIT-09

Page 5

8 9

English

EXTERNAL

The camera can be powered from an external 12 volt DC input such as a 12 volt battery (BATT-12/KIT-12V, sold separately) or a 12 volt adapter (AD-12V, sold separately). When using a 12 volt connection, we recommend removing the AA batteries to prevent surcharges. During the installation of a 12 volt connection, place the switch inside the battery case to “ALK” (i.e. alkaline). If combined with a lithium battery pack, slide the switch to “LIT-09”. To find the accessories available for the 12 volt power supply, see “Options”.

SOLAR PANEL

This model offers the possibility of a connection to a solar panel SP-12V (sold separately, see “Options”) to maintain the charge of the lithium battery pack LIT-09/LIT-C-8 (sold separately, see “Options”). During the installation of the rechargeable lithium battery pack, slide the switch inside the battery case to “LIT-09” to activate the charging system of the solar panel.

MEMORY STORAGE

Using a memory card (sold separately, see “Options”) is required to operate the camera. When the “Photo” or “Video” mode is selected, the screen displays “No memory card” if no memory card is present. The camera is compatible with SD/SDHC memory card, up to 32 GB capacity. Before inserting or removing a memory card, the camera must be turned off. Failing to do so may cause loss of pictures or damage the pictures already recorded on the memory card. When the SD card is full, the viewing screen indicates “Memory card full” when the “Photo” or “Video” mode is selected. The used space on the memory card is displayed as percentage in the upper right corner of the screen when the camera is in “Test” mode. The following data shows the approximate quantity of photos or video length that can be taken by the camera depending on the memory card capacity.

2.0 GB 4.0 GB 8.0 GB 32 GB


8 MP 1190 2380 4760 19040

Video

640 x 480 65 min 2h10 4h10 16h40

« BUSY » LED

The « BUSY » light, located next to the screen, lights up when the camera is recording.

MAIN MENU

Use the “▲” and “▼” button to navigate the interface or to modify a selection, the “OK” button to select and the “BACK” button to return to the previous menu.


Allows the camera to take pictures in Standalone, Cellular or Security mode (see “Settings Menu” for details).

Standalone: When “Photo” mode is selected, the test light on

the front of the camera flashes for 60 seconds to allow the user to leave the area without being photographed. A countdown is also displayed on the screen during boot time.

Cellular/Security: When “Photo” mode is selected, the camera

connects to the mySPYPOINT service and displays the connection status on the screen. The test light on the front of the camera flashes for 60 seconds to allow the user to leave the area without being photographed. A countdown is also displayed on the screen during boot time.

Note: If communication is not established, the “Photo” mode is defused and an appropriate error message is displayed on the screen. (See “Error Message” section for details)

VIDEO

Allows the camera to record movies in Standalone mode only. (see “Settings Menu” for details).

Standalone: When “Video” mode is selected, the test light on the

front of the camera flashes for 60 seconds to allow the user to leave without being filmed. A countdown is also displayed on the screen during boot time.

Cellular/Security: If the camera is set to Cellular or Security

mode, a message indicates that the camera will be transferred in Standalone mode and then boots up normally.

Page 6

10 11

English

SETTINGS

Sets the advanced options of the camera (see “Settings Menu” for details).

TEST

Allows the user to test the detection system of the camera. When the “Test” mode is selected, no photo or video is recorded. Pass in front of the camera from left to right. When the camera detects motion, the test light blinks to indicate that the camera would normally have saved a photo or video. If the system does not detect movement, increase the detection range using the option “Sensitivity” in the Settings menu (“Low”, “Medium” or “High”). Realign the system if necessary. (Recommanded installation height: about 3 feet).

In “Test” mode, it is possible to take a picture by pressing the “OK” button. The photo is saved and appears in “View” mode.

The “Test” mode also provides information on:

1. The battery level

2. The cellular signal strength

3. The used space on the memory card (as a percentage)

4. The GPS coordinates of the camera

VIEW

Allows the user to view photos or videos on the built-in 3.5" screen of the camera or on a TV set.

With 3.5" built-in screen:

When “View” mode is selected, the last recorded image or video automatically appears on the screen. Press the “◄ ” or “►” button to view the next or previous file. Press “OK” to see the different options available:

Play/Pause:

Plays or pauses the video on the screen. (This option is available only for videos)

Delete:

Deletes the photo or video displayed on the screen.

Delete all:

Deletes all photos and videos that were not protected.

Format:

Deletes the entire contents of the memory card, including protected files.

Note: Press the "▲" to enlarge the image on the screen or "▼" to return to the original size. When the image is enlarged, use the navigation buttons to adjust the position of the image.

With a TV set:

Allows the user to view photos and videos directly on a TV set. Turn on the camera and plug the yellow end of the composite video cable supplied with the camera to “VIDEO IN” input of the TV set and the other end into the “TV OUT” output of the camera. The last picture or video recorded appears on the screen. To change the photos or videos, use the “◄ ” and “►” button. The options are the same as when viewing on the built-in screen of the camera (see above).

Page 7

12 13

English

SETTINGS MENU

Allows the user to set the advanced settings of the camera. To configure the system in another language, press the “▼” button until the option “Language” is highlighted. Press “OK” and modify the selection with “▲” or “▼” button. Confirm the choice by pressing “OK”. The system will change all the menus in the selected language.

Navigating the menu::

• «▲» and «▼» button to change settings

• «◄ » and «►» button to change pages

When selected, some options affect the behaviour of other options from the list of the settings menu. In this case, the selected option is displayed in yellow and options affected are shown in gray.

Date:

Set the date as Year/Month/Day

Time:

Set the time as Hour/Minute/Second

Note: The seconds are not printed on the pictures when “Stamp” option is activated.

Time format:

(12h/24h)

Allows the user to choose between a 12 or 24 hours period time displays on the photos. (eg. 6:00 pm or 18:00)

Auto time:

(Yes/No)

Date and Time are synchronized with the cellular network when available.

Delay:

(10s/1min/3min/ 5min/10min/ 15min/30min)

Sets the time interval to wait between each detection before the camera records the next photo or video.

Additional setting: it is possible to decrease the delay between detections to 10 seconds (instead of 1 minute) by using the following procedure. Note that the battery life will be affected.

Turn OFF the camera. Press and hold the “

▲”

button and turn the camera ON . “10sec enabled” appears on the screen meaning the minimum delay is now 10 seconds. To reset the camera to 1 minute delay, follow the same procedure. “10sec disabled” appears on the screen (see figure below)

Video length:

(10s/30s/60s/90s)

Sets the recording time of video in “VIDEO” mode.

Multi-shot:

(1/2/3/4/5/6 consecutive shots)

Allows the camera to take several consecutive shots at each detection with a 10 second delay between each photo.

10s disabled

10s enabled

10 sec delay 1 min delay

Page 8

14 15

English

Time Lapse:

(Off/10min/30min/ 1h/2h)

Allows the camera to take pictures at regular preset intervals. This option may be useful to get pictures of animals outside the detection range of the camera.

When the option “Time Lapse” is enabled:

• The “Delay” option is disabled.

• The “Multi-shot” option is disabled.

• The picture size is reduced to 800x600 in local recording on the memory card.

Note: The “Time Lapse” recording option only applies in “PHOTO” mode, not in “VIDEO” mode.

Time start/ Time stop:

Allows the user to set the period of operation of the camera. The start and stop time are the hours during which the camera is in action and can record pictures or videos.

Example: if the user selects a start time “7:00 am” and a stop time “11:00 am”, the camera will only detect for that period of time and will stay inactive for the remaining hours. Press “OK” and use “▲” or “▼” to adjust the hour. Press “OK” again to set the minutes. When the time is properly set, press “OK” again to go back to other settings. For an activation of 24 hours, the same start and stop time must be entered (example: 00:00 as start time and 00:00 as stop time. These hours are the default configuration of your camera)

Note: The hours can be recorded over a 12 or 24 hours period. Refer to the “Time format” option (00:00 means midnight)

Stamp:

(Yes/No)

Select or cancel imprinting date, time, temperature and moon phases on photos.

New moon: Waxing Crescent: First Quarter: Waxing Gibbous: Full moon: Waning Gibbous: Last Quarter: Waning crescent:

Temp. format:

(°F/°C)

Changes the temperature display.

Language:

(English/Français/ Deutsch)

Sets the display language of the camera’s menus.

Theft alert:

(Yes/No)

In case of theft, enabling this option allows the camera to instantly switch into an alert state and to begin sending pictures on the user's account starting with the most recent ones.

Note: Photos are sent in “Large” format only.

Also, the user receives an alert message to his email address or by an SMS message to his cellphone (fees may apply for SMS messages) giving information about when the camera was moved for the last time (See “SMS Configuration” for details).

To completely turn off the camera and bypass the “Theft alert” option, press the “BACK” button while sliding the switch to the “OFF” position.

Page 9

16 17

English

Mode:

(Standalone/ Cellular/Security)

Sets the operating mode of the camera.

When “Standalone” mode is activated:

• The camera operates normally by recording photos or videos locally on the memory card.

• The options “Theft alert”, “Carrier”, “Synchronize”, “Synchronize at” and “Transmit format” are disabled since no cellular communication is performed in this mode.

• The presets of the “Time Lapse” option are reduced to 15s/30s/1min/5min/10min/30min/1 h/2h. (See the option “Time Lapse”)

When “Cellular” mode is activated: (A subscription to

mySPYPOINT is required,

visit www.myspypoint.com for details)

• The camera operates in cellular

transmission mode and communicates with

mySPYPOINT server following the

presets of the options “Synchronize” and “Synchronize at”.

• Videos cannot be sent to the mySPYPOINT

user’s account.

• Photos are also stored locally on the memory

card.

Note: In Cellular mode, it is recommended to use an external 12 volt input (BATT-12/KIT12V/AD-12V, sold separately) in order to get best results and longer battery life (see “Power Supply” for details).

When “Security” mode is activated, the operation is the same as in “Cellular” mode, except:

• Captured images are sent immediately to the

mySPYPOINT user’s account.

• The camera still communicates with

mySPYPOINT server following the presets

of the options “Synchronize” and “Synchronize at”.

• The “Multi-shot” speed is improved with a 5 seconds delay between each take.

• If the option “Multi-shot” is enabled, the transmission is performed once the serie of photos is recorded.

• The option “Security Alert” is available on the

mySPYPOINT user’s account. This option

can be activated via mySPYPOINT only

(see "SMS Configuration" for details).

Note: Security mode is recommended for use in areas where detections are rare and where the camera can't be powered of a main electricity supply. It is a good compromise between security and battery life.

Country

Allows the user to choose the country in which the camera is used. This option displays the list of the corresponding cellular providers.

Carrier:

This setting must correspond with the user's service provider. Choose the one corresponding to the SIM card among the list of compatible providers.

Synchronize:

(1/2/6/12 times a day)

Sets the daily number of synchronisations between the camera and the server.

This option changes the frequency at which the camera communicates with the mySPYPOINT server in order to update its status or to send photos on the user’s account.

Page 10

18 19

English

Synchronize at:

Defines at what time of day the camera communicates with the mySPYPOINT server in order to update its status or to send photos on the user’s account. (Over a period of 24 hours)

e.g.1: The option “Synchronize at” is set to 8:00 and the option “Synchronize” is set to 6/day. The camera performs 6 synchronisations per day and begins its first transfer at 4h, then at 8h, 12h, 16h, 20h and 24h.

e.g.2: The option “Synchronize at” is set to 13:00 and the option “Synchronize” is set to 2/day. The camera performs 2 synchronisations per day and begins its first transfer at 1h, then at 13h.

Transmit format:

(Thumbnails/ Large)

Sets the photo size sent to the mySPYPOINT user’s account.

Thumbnails: 160x120 pixels Large: 640x480 pixels

Note: It is recommended to use the format

“Thumbnails”, since many more photos can be sent on the mySPYPOINT user’s account in that format and thus, reduce the amount of cellular data transmitted. The user can still, from his account, choose among his “Thumbnails” format photos which ones he wants to receive in “Large” format in the next synchronisation of the camera.

Note: If the camera is configured with the power option “Electricity”, the selected photos will be transferred in “Large” format into a maximum delay of 10 minutes after ordering.

Sensitivity:

(Low/Medium/ High)

Sets the detection sensitivity of the camera.

Note: The system detects only heat sources in motion. So it is important during installation to avoid as much as possible, objects obstructing the camera . This prevents the camera from being triggered because of the sun reflecting on these objects. (e.g. a tree branch)

Power:

(Batteries/ Electricity)

Allows the user to select the type of power supply.

Choose “Electricity” if the camera is powered of a main electric supply. (using a 12 volt DC adapter AD-12V, sold separately). Main electric supply is recommended for security purposes. It provides an instant trigger time when a movement is detected. We recommend that you remove the AA batteries when this power supply is used. Although, lithium battery pack can remain safely inside the camera and it is ideal in case of a blackout. A 12 volt DC adapter that can provide a minimum of 800 mA is required (See “Options” for accessories).

When the option “Electricity” is enabled:

• The option “Delay” is reduced and locked to 2 seconds to speed up the photo shooting.

• The “Multi-shot” speed is improved with a 2 seconds delay between each take.

• The option “Time Lapse” is disabled

• The option “Synchronize” is locked on “Permanent” to allow the transmission of pictures immediately after recording.

• The option “Synchronize at” is ignored.

• If the option “Multi-shot” is enabled, the transmission is performed once the series of photos is recorded.

• The camera is synchronized with the server every 10 min. and uses an average of 1.4Mb of data per day excluding the weight of pictures transmitted during this period.

• The viewing screen may light up momentarily during synchronizations.

Continuous:

(Yes/No)

Allows the camera to operate in continuous mode. When there is no more space available on the memory card to record photo or video, the camera continues to record by erasing the oldest files and by replacing them with newest ones.

Page 11

20 21

English

One LED

Infrared:

(On/One LED/Off)

Selects the desired infrared illumination mode.

ON: All LEDs illuminate when taking photos or

videos at night.

One LED: Only a single LED illuminates (see

figure). This option can be useful when using an IR-Booster.

OFF: LEDs are deactivated so your night photos

or videos are pitched black.

IR-Booster

(On/Off)

Allows the camera to trigger, up to a distance of 50 ft, one or more remote IR-BOOSTER infrared lighting devices without the use of an additional transmitter.

WRL-B:

(On/Off)

Allows the camera to be triggered wirelessly by one or more WRL-B devices. (see "Options" for details)

Info:

Displays system information:

• Model name

• Serial number

• SIM card number

• IMEI Number

• Phone number

• Software version

SMS:

(Off/myspypoint/ Service prov.)

Allows the user to change the options for sending SMS messages:

1. SMS mode:

• Off: No SMS message can be sent by the

camera and the list of phone numbers is disabled.

• myspypoint: SMS messages are sent using

a mySPYPOINT SMS package. The list of phone numbers must be entered via the user's account at myspypoint.com.

Note: For details on

mySPYPOINT

SMS packages, visit myspypoint.com

• Service prov.: SMS messages are sent from

the user's cellular account at the rates of the data plan. The list of phone numbers must be entered into the camera (see # 2).

2. Phone no.: Up to five different phone numbers can be

assigned when the SMS mode is set to use a

cellular account.

a. To change or add a number, select the

desired line and press OK.

b. Use "▲" / "▼" to change the digit and "◄" /

"►" to move from one digit to another. Press OK to accept or BACK to cancel.

c. To erase a number, move to the left until

the option "Clear" appears and press OK to confirm.

a. b. c.

Page 12

22 23

English

3. Inbox: Displays SMS messages received by the camera.

Conn. T est:

Allows the user to perform a test connection with the mySPYPOINT server and displays the status on the screen.

SMS CONFIGURATION

ENABLING SMS ALERTS

The SPYPOINT LIVE-3G camera offers the ability to send SMS alerts (fees may apply for SMS) to one or more cell phones. Sending SMS alerts can be done in 2 ways.

1. By activating the option "Theft alert": the camera has a security system allowing the detection of unexpected shocks or movements (in case of theft or vandalism) and can inform the user by sending an SMS alerts to one or more cell phones. This option can be activated via the settings menu of the camera.

2. By activating the option "Security alert": available only when the camera is configured in Security mode, this option allows the camera to send an SMS alert to one or more cell phones to warn when images are captured.

Note: This last option can be activated via the

mySPYPOINT user's account only, under the tab "Setup" and then in the section "SMS Alerts". For this setting to take effect, the camera must be configured in Security mode (settings menu of the camera).

SOUND RECORDING

The SPYPOINT LIVE-3G offers the possibility to record the sound in « VIDEO » mode. When the « VIDEO » mode is selected, the camera automatically records the sound. The microphone is located under the camera. (See figure below).

DOWNLOADING TO A COMPUTER

To transfer or view pictures and videos using a computer, the camera must be powered and set to the main menu before connecting the USB cable (supplied) to the computer. Once the cable is plugged, the computer recognizes the camera and installs the software automatically. Click on “My Computer” and select “Removable Disk”. Then click “DCIM” and “100SPYPT” to find the photos and videos stored on the memory card.

The folder named “TRANSMIT” is a systems folder used by the cellular transmission protocol, ignore this folder.

Note: Videos in .MP4 format require the use of a compatible video player software such as VLC or QuickTime.

Taking the memory card out of the camera and inserting it into the computer port will achieve the same results. If no SD card slot is built into the computer, use a multi-card reader RD25-1 (sold separately, see “Options”).

Page 13

24 25

English

TROUBLESHOOTIN

No person or no animal on photos:

1. Rising sun or sunset can trigger the motion sensor. Camera must

be reoriented.

2. At

nig

ht, motion sensor

may

detect b

eyo

nd ran

of the IR

llumination. Reduce the detection range of the camera (“Settings

enu” / “Sensitivity”)

3. Small animals may cause unwanted detections. Reduce the detection ra

nge

and/or raise the camera

Motion sensor may detect animals through foliage

If a person/animal moves quickly, it may move out of the camera’s

field of view before photo is taken. Move camera further back or

redirect camera.

Camera must be set on a stable and immovable object. e.g. large

tree.

Blinking red light in front of the camera

•

amera is set in “Photo” or “Video” mode. Red light on the

fro

the

camer

a f

las

hes

r 60

seco

nds

low

e use

r to

eave without being photographed or filmed

RROR MESSAGE

odem error

The cellular m

odem o

f the camera i

defective.

IM card erro

The SIM card is missing or defective

o service

The SIM card network provider

annot be reach

ed.

rong cellular config

The provider of the SIM card is

ifferent from the one selected in the

amera settings

No data plan or server

t a

cces

sib

No data plan is active or the server

yspypoint.com is inaccessible

Account require

The SIM card is not r

egi

stered on

yspypoint.co

ellular not available

in vi

deo mode

The camera was set in Cellular or

ecurity mode. It will be changed to tandalone

ould not connec

ndicates that there is no data plan or

another error

occurred.

OPTIONS

See your local dealer or visit www.spypoint.com to find out available products. The following products are popular options that can be added to the SPYPOINT LIVE-3G camera.

Motion detector, WRL-B

Wireless motion detector that allows to trigger the camera remotely in an area of 50 to 100 ft. (depending on weather conditions and position of the devices). Several detectors can be used simultaneously.

Note: The switches “CHANNEL” and “DETECTOR” of each WRL-B device must be in position 1 to allow the triggering of the camera.

SD Memory card, SD-8GB

Allows the user to record photos and videos.

Multi-card reader RD25-1

Allows the user to download photos and videos directly into a personal computer, without using the SPYPOINT camera. This reader works with 25 different types of memory cards and is compatible with SD/SDHC cards.

1 2 3 4

ON DIP

1 2 3 4

ON DIP

ChannelDistance Detector ON / OFF

Page 14

26 27

English

Rechargeable lithium battery pack including charger, LIT-C-8

Rechargeable lithium battery pack for camera, to replace alkaline batteries. This type of battery is less affected by cold temperatures and lasts up to 3 times longer than alkaline batteries.

Additional lithium battery pack, LIT-09

An additional lithium battery pack is a handy spare.

Water-Resistant battery box, KIT-12V

Water-resistant battery box. Includes a 12 volt rechargeable battery, charger, 12 feet power cable and carrying strap.

12ft power cable, PW-12FT

Spare 12 ft power cable, fits with KIT-12V.

12 volt rechargeable battery and charger, BATT-12V

External 12 volt rechargeable battery to power the camera.

12 volt power cable, CB-12FT

A 12 ft. cable allowing the user to connect the camera into an external 12 volt DC power.

12 volt adapter, AD-12V

12 volt adapter for wall outlets, fits all SPYPOINT cameras.

Solar Panel, SP-12V

Solar panel with an aluminum tripod. It can be used to maintain the charge of the lithium battery pack directly into the camera. The solar panel can also be used to maintain the charge of all types of 12 volt batteries, including the KIT-12V (sold separately).

IR-Booster, IRB-W

100 LED wireless infrared module that allows the user to amplify your infrared lights at night for clearer shots.

Black LEDs IR-Booster, IRB-W-B

100 invisible LED (completely invisible to the naked eye) wireless infrared module that allows the user to amplify your infrared lights at night for clearer shots.

Security Metal Box, SB-92

Metal Box to secure the camera against theft. It also protects it from damages that can be caused by bears or other animals.

Cable lock, CL-6ft

6 feet long locking cable with key for maximum theft protection.

Booster Antenna, ANT -LIVE

External 16 ft signal booster antenna compatible with LIVE series cameras.

Page 15

28 29

English

LIMITED WARRANTY

This SPYPOINT LIVE-3G monitoring system, designed by GG Telecom, is covered by a one (1) year warranty on material and workmanship starting on the date of original purchase.

The sales receipt is your proof of purchase and should be presented if warranty service is needed.

This warranty does not cover any GG Telecom product which has been subjected to misuse, neglect and accidents or has been improperly used or maintained. Any modification or tampering of the product will affect its operation, performance, durability and void this warranty.

REPAIR SERVICE

Repairs for damages not covered by the warranty will be subject to a reasonable charge. For technical assistance, write to [email protected]. Give a description of the problem with a phone number where you can be reached.

IMPORTANT: Under no circumstances will GG Telecom accept returned products without a Return Material Authorization number (RMA).

WWW.SPYPOINT.COM

Note: For the latest update of the user manual, refer to our website. The version number of this manual is on page 2.

Page 16

Français

Merci d’avoir choisi le système de surveillance

SPYPOINT LIVE-3G. Ce manuel d’utilisation vous permettra d’utiliser votre nouvel appareil de façon optimal. Pour la plus récente version du manuel d’utilisateur, ou pour toutes informations additionnelles, consultez notre site web au www.spypoint.com. Si vous désirez obtenir de l’information ou vous abonner au service

mySPYPOINT, rendez-vous au www.myspypoint.com.

Page 17

Français

SPÉCIFICATIONS

Enregistrement Photo:

Résolution photo 8 MP

Format de fichier photo JPG

Option Multi-photos Jusqu’à 6 photos par détection

Option Time Lapse Intervalles prédéfinis de 15sec

à 2h

Information imprimée sur photo

Date, heure, température et phase de lune

Mode de capture Couleur de jour, noir et blanc

de nuit

Enregistrement Vidéo:

Résolution vidéo 640 x 480

Format de fichier vidéo MP4

Durée des séquences Réglable de 10 à 90 secondes

Mode de capture Couleur de jour, noir et blanc

de nuit

Mémoire de stockage:

Carte SD/SDHC jusqu’à 32 GO (Pas de mémoire interne)

Visionnement:

Écran intégré TFT-LCD de 3.5" (8.9cm)

Sortie TV Vidéo Composite (PAL/NTSC)

Sortie Ordinateur USB 2.0

Alimentation: (accessoires vendus séparément, voir section

«Options disponibles»)

Piles alcalines ou au lithium 8x AA

Bloc pile lithium Bloc pile rechargeable

(LIT-09/LIT-C-8)

Externe (Prise 12V) Batterie 12 volts

(BATT-12/KIT-12V) / Adaptateur 12 volts (AD-12V)

Panneau solaire (Prise 12V)

Panneau solaire (SP-12V) combiné avec bloc pile lithium (LIT-09/LIT-C-8)

Système de détection:

Détecteur de mouvement PIR

Angle de détection 30°

Distance de détection Réglable de 2 à 15 mètres

Délai entre chaque détection

Réglable de 1 à 30 minutes *Réglage additionnel de 10 sec. (voir section menu configuration)

Option Électricité (Branchement à une prise électrique seulement)

Délai de détection instantané

Système d’éclairage de nuit:

DEL infrarouges 48 DEL infrarouges

Exposition Ajustement automatique de

la puissance de l’éclairage infrarouge

Angle de champ de vision optique:

50°

Système de transmission cellulaire:

Abonnement mySPYPOINT nécessaire. Pour plus d’informations, consultez le www.myspypoint.com

Transmission photo Transmission photo sans fil via

le site web mySPYPOINT

Configuration de la caméra Configurable à distance à partir

du site web mySPYPOINT

Recommandations:

Température de fonctionnement

(-20 °C à + 50 °C) (-4 °F à +122 °F)

Température de remisage (-30 °C à + 75 °C)

(-22 °F à +167 °F)

Page 18

Français

CONTENU DE L’EMBALLAGE

• Caméra modèle SPYPOINT LIVE-3G

• Antenne cellulaire 3G

• Courroie d'installation

• Câble USB

• Câble vidéo

• Manuel d'utilisation

INSTALLATION DE LA CARTE SIM

Insérez votre carte SIM dans le compartiment prévu à cet effet de votre caméra SPYPOINT LIVE-3G. Le compartiment de la carte SIM se trouve sous les piles. Vous devrez utiliser un tournevis cruciforme (étoile) pour ouvrir et refermer ce compartiment.

1. Dévisez et ouvrez le couvercle à l'aide d'un tournevis cruciforme.

2. Faites glisser le support métallique en position OPEN.

3. Soulevez le support métallique vers le haut.

4. Insérez la carte SIM dans le sens indiqué.

5. Abaissez le support métallique et glissez-le en position LOCK.

6. Refermez le couvercle du compartiment.

ALIMENTATION

Le niveau des piles est indiqué dans le coin supérieur gauche, lorsque la caméra est en mode «Test». Lorsqu’il ne reste qu’une seule ligne, la caméra continue de prendre des photos mais nous suggérons fortement de changer les piles avant qu’elles ne soient vides (voir figure plus bas).

PILES AA

La caméra requiert l’utilisation de 8 piles AA (1.5V). L’emploi de piles alcalines ou au lithium est fortement recommandé. À noter que la tension des piles AA rechargeables (1.2V) est insuffisante pour alimenter la caméra. Lors de l’installation de piles AA, glisser le commutateur du compartiment des piles à «ALK» (c.-à-d. alcaline). Insérer les piles dans le sens indiqué, la polarité des piles doit être respectée. Nous recommandons d’utiliser des piles neuves pour assurer le rendement maximal de la caméra.

Page 19

Français

BLOC PILE LITHIUM

La caméra peut être alimentée au moyen d’un bloc pile lithium rechargeable LIT-09/LIT-C-8 (vendu séparément, voir section «Options disponibles»). Ce type de pile est moins affecté par le froid et offre un rendement jusqu’à 3 fois supérieur aux piles alcalines. Lors de l’installation d’un bloc pile lithium, glisser le commutateur du compartiment des piles à «LIT-09». Insérer la pile lithium le sens indiqué (voir figure plus bas).

EXTERNE

La caméra peut être alimentée au moyen d’une source externe de 12 volts telle qu'une batterie 12 volts (BATT-12/KIT-12V, vendu séparément) ou un adaptateur 12 volts (AD-12V, vendu séparément). Lors d’un branchement 12 volts, il est suggéré de retirer les piles AA pour éviter une surcharge. Lors d’un branchement 12 volts, glisser le commutateur du compartiment des piles à «ALK» (c.-à-d. alcaline). Si ce branchement est combiné à un bloc pile lithium, glisser le commutateur à «LIT-09». Pour connaître les accessoires disponibles pour l’alimentation 12 volts, voir section «Options disponibles».

PANNEAU SOLAIRE

Ce modèle offre la possibilité d’un branchement à un panneau solaire SP-12V (vendu séparément, voir section «Options disponibles») permettant de maintenir la charge du bloc pile lithium. Lors de l’installation du bloc pile lithium rechargeable, glisser le commutateur à l’intérieur du compartiment des piles à «LIT-09» pour activer le système de recharge avec le panneau solaire.

RESET

ALK LIT-09

MÉMOIRE DE STOCKAGE

L’utilisation d’une carte mémoire (vendue séparément, voir section «Options disponibles») est nécessaire au fonctionnement de la caméra. Lorsque le mode «Photo» ou «Vidéo» est sélectionné, l’écran affiche «Pas de carte mémoire» si la carte SD est absente. La caméra accepte les cartes mémoires de type SD ou SDHC jusqu’à une capacité de 32 Go. Avant d’insérer ou de retirer une carte mémoire, éteindre la caméra pour éviter tout dommages aux fichiers. Si la carte mémoire est pleine, l’écran affiche «Carte mémoire pleine» lorsque le mode «Photo», «Vidéo» est sélectionné. L'espace utilisé sur la carte mémoire est exprimé en pourcentage dans le coin supérieur droit de l'écran lorsque la caméra est en mode «Test». Voici un tableau de la quantité approximative de photos et de la durée vidéo pouvant être enregistrées avec différentes capacités de cartes mémoire.

2.0 Go 4.0 Go 8.0 Go 32 Go


8 MP 1190 2380 4760 19040

Vidéo

640 x 480 65 min 2h10 4h10 16h40

DEL « BUSY »

La lumière « BUSY », située à la droite de l’écran, s’allume lorsque la caméra enregistre un fichier.

Page 20

Français

MENU PRINCIPAL

Utilisez les boutons «▲» et «▼» pour naviguer sur l’interface ou modifier une sélection, le bouton «OK» pour sélectionner et le bouton «BACK» pour retourner au menu précédent.


Permet la prise de photos en mode Autonome, Cellulaire ou Sécurité (voir section «Menu de Configuration» pour plus de

détails).

Autonome: Lorsque le mode «Photo» est sélectionné, la lumière

de test sur le devant de la caméra clignote durant 60 secondes pour permettre à l’utilisateur de quitter les lieux sans être photographié. Un compte à rebours s’affiche également à l’écran pendant le délai d’initialisation.

Cellulaire/Sécurité: Lorsque le mode «Photo» est sélectionné, la

caméra se connecte au service mySPYPOINT et affiche le statut de la connexion à l’écran. La lumière de test sur le devant de la caméra clignote durant 60 secondes pour permettre à l’utilisateur de quitter les lieux sans être photographié. Un compte à rebours s’affiche également à l’écran pendant le délai d’initialisation.

Note: Si la communication n’est pas établie, le mode «Photo» est désamorcé et un message d’erreur approprié est affiché. (Voir section «Message d'erreur» )

VIDÉO

Permet la prise de vidéos en mode Autonome uniquement. (voir section «Menu de Configuration/Mode» pour plus de détails)

Autonome:

Lorsque le mode «Vidéo» est sélectionné, la lumière de test sur le devant de la caméra clignote durant 60 secondes pour permettre à l’utilisateur de quitter les lieux sans être filmé. Un compte à rebours s’affiche également à l’écran pendant le délai d’initialisation.

Cellulaire/Sécurité:

Si la caméra est configurée en mode Cellulaire ou Sécurité, un message indique que la caméra va être transférée en mode

Autonome pendant l’initialisation du mode «Vidéo».

CONFIGURATION

Permet de paramétrer les options avancées de la caméra (voir section «Menu de Configuration» pour plus de détails).

TEST

Permet de tester la caméra afin de déterminer si elle détecte bien à l’endroit désiré. Lorsque le mode «Test» est sélectionné, aucune photo ou vidéo n’est enregistrée. Passer devant la caméra de façon perpendiculaire. Lorsque la caméra détecte un mouvement, la lumière de test s’allume pour indiquer que la caméra aurait normalement enregistrée une photo ou une vidéo. Si le système ne détecte pas les mouvements, augmentez la distance de détection à l’aide de l’option «Sensibilité» du menu de configuration (option d’ajustement «Faible», «Moyenne» ou «Élevée»; voir section «Menu de Configuration»). Réaligner le système peut aussi être nécessaire. (hauteur d’installation recommandée: environ

1 mètre).

En mode «Test», il est possible de prendre une photo en appuyant sur le bouton «OK». La photo est enregistrée et apparaît dans le mode «Visionnement».

Le mode «Test» fournit également de l'information sur:

1. Le niveau des piles

2. La puissance du signal cellulaire

3. L'espace utilisé sur la carte mémoire exprimé en pourcentage

4. Les coordonnées GPS de la caméra

Page 21

Français

VISIONNEMENT

Permet de visionner les photos ou les vidéos sur l’écran intégré 3.5" ou sur un téléviseur.

Visionner avec l’écran intégré 3.5" :

Lorsque le mode «VISIONNEMENT» est sélectionné, la dernière photo ou la dernière vidéo enregistrée apparaît automatiquement à l’écran. Appuyez sur les boutons «◄» ou «►» pour visionner les suivantes ou les précédentes. Appuyez sur «OK» pour voir les différentes options disponibles:

Jouer/Pause

Permet de lire ou de mettre en pause la vidéo affichée à l’écran. (cette option est disponible pour les vidéos seulement)

Supprimer:

Permet de supprimer la photo ou la vidéo affichée à l’écran.

Supprimer tout:

Permet de supprimer toutes les photos et vidéos enregistrées qui n’ont pas été protégées.

Formater:

Permet de supprimer tout le contenu de la carte mémoire, incluant les fichiers protégés.

Note: Appuyez sur le bouton «▲» pour agrandir l'image dans l'écran ou «▼» pour revenir à la la taille originale. Lorsque l'image est agrandie, appuyez sur les boutons de navigation pour déplacer l'image.

Visionner sur une télévision :

Permet de visionner les photos et les vidéos directement sur un téléviseur. Allumez la caméra et branchez l’extrémité jaune du câble vidéo composite fournit avec la caméra à la prise «VIDEO IN» du téléviseur et l’autre extrémité à la prise «TV OUT» de la caméra. La dernière photo ou vidéo enregistrée apparaît à l’écran. Pour changer les photos ou les vidéos, utilisez les boutons «◄ » et «►». Les options sont les mêmes que lors d’un visionnement sur l’écran intégré de la caméra. (voir plus haut).

MENU DE CONFIGURATION

Permet de paramétrer les options avancées de la caméra. Pour configurer le système en français, appuyez sur le bouton «▼» jusqu’à ce que l’option «Language» soit surlignée. Appuyez sur «OK», choisir «Français» avec le bouton «▲» et confirmez le choix en appuyant sur «OK». Le système modifiera tous les menus en français.

Navigation dans le menu:

• boutons «

▲» et «▼» pour changer d'option

• boutons «◄» et «►» pour changer de page

Lorsque sélectionnées, certaines options affectent le comportement d'autres options parmis la liste du menu de configuration. Dans ce cas, l'option sélectionnée s'affiche en jaune et les options affectées s'affichent en gris.

Date:

Permet de configurer la date sous forme Année / Mois / Jour.

Heure:

Permet de régler l’heure sous forme Heure / Minute / Seconde.

Note: Les secondes ne sont pas imprimées sur les photos lorsque l’option «Imprimer date» est activée.

Format heure:

(24h/12h)

Permet de choisir l’affichage de l’heure.

Heure auto:

(Oui/Non)

La date et l'heure se synchronisent avec le réseau cellulaire lorsqu'il est disponible.

Page 22

Français

Délai:

(10s/1min/3min/5 min/10min/15min/ 30min)

Permet de choisir l’intervalle de temps d’attente avant que la caméra enregistre la prochaine photo ou vidéo.

Réglage additionnel: il est possible de réduire le délai minimum entre les détections à 10 secondes (au lieu de 1 minute) en suivant la procédure suivante. À noter que la durée de vie des piles sera affectée.

Éteindre la caméra. Maintenir enfoncé la touche «

▲» et allumer la caméra. «10sec

enabled» apparaît à l'écran, signifiant que le délai minimum est maintenant de 10 secondes. Pour remettre le délai minimum à 1 minute, refaire la même procédure. «10sec disabled» apparaît alors à l'écran (voir figure plus bas)

Durée vidéo:

(10s/30s/60s /90s)

Permet de configurer la durée d’enregistrement des séquences vidéo du mode «VIDÉO».

Multi-photos:

(1/2/3/4/5/6 photos consécutives)

Permet de prendre plusieurs photos consécutives à chaque détection, avec un délai de 10 secondes entre chaque photo.

10s disabled

10s enabled

Délai de 10 sec. Délai de 1 min.

Time Lapse:

(Désactivé/10min/ 30min/1h/2h)

Permet la prise de photos à intervalles réguliers prédéfinis. Cette option permet entre autres, l’obtention de photos de gibiers en dehors du champ de détection de la caméra.

Lorsque l’option «Time Lapse» est activée:

• L'option «Délai» est désactivée.

• L'option «Multi-photos» est désactivée.

• La taille des images est réduite à 800x600 en enregistrement local sur la carte mémoire.

Note: L’option d’enregistrement «Time Lapse» s’applique seulement au mode «PHOTO» et non au mode «VIDÉO».

Heure début/ Heure arrêt:

Permet de configurer la période de fonctionnement de la caméra. L’heure de début et d’arrêt programmées sont les heures durant lesquelles la caméra est en action et peut enregistrer des photos ou des vidéos.

Exemple: si l’utilisateur choisit comme heure de début «15:00», et comme heure d’arrêt «19:00», la caméra détecte durant cette période de temps seulement et est inactive le reste du temps. Appuyer sur «OK» et utiliser «▲» ou «▼» pour ajuster l’heure. Appuyer sur «OK» pour passer aux minutes. Appuyer à nouveau sur «OK» une fois l’heure entrée adéquatement.

Pour un fonctionnement en tout temps (période d’activation de 24 heures), la même heure de début et d’arrêt doit être programmée (exemple: entrer 00:00 comme heure de début et 00:00 comme heure d’arrêt. Ces heures sont les configurations de base de votre appareil)

Note: Les heures peuvent être inscrites sur une période de 12 ou 24 heures, se référer à l'option «Format heure» (00:00 équivaut à minuit).

Page 23

Français

Imprimer date:

(Oui/Non)

Permet d’imprimer ou de supprimer la date, l’heure, la température et la phase de lune sur les photos.

Nouvelle lune: Premier croissant: Premier quartier: Lune gibbeuse: Pleine lune: Lune gibbeuse: Dernier quartier: Dernier croissant:

Format T emp:

(°F/°C)

Permet de choisir l’affichage de la température

Langage:

(English/Français/ Deutsch)

Permet de choisir la langue d’affichage des menus de la caméra.

Alerte voleur:

(Oui/Non)

En cas de vol, l'activation de cette option permet à l'appareil de passer instantanément en état

d'alerte et de débuter l'envoi des photos vers le compte de l'utilisateur en commençant par les plus récentes.

Note: Les photos sont envoyées en format «Grand» uniquement.

De plus, l'utilisateur reçoit un message d'alerte

à son adresse courriel ou par message texte (des frais peuvent s'appliquer pour les messages texte) l'informant de l'heure à laquelle la caméra a été déplacée pour la dernière fois (voir section

«Configuration Messages Texte» pour détails).

Pour éteindre complètement la caméra et contourner l'option «Alerte voleur», appuyez sur le bouton «BACK» tout en glissant le commutateur à la position «OFF»

Mode:

(Autonome/ Cellulaire/Sécurité)

Permet de choisir le mode de fonctionnement de la caméra.

Lorsque le mode «Autonome» est activé:

• La caméra fonctionne de façon standard en

enregistrant les photos ou vidéos localement sur la carte mémoire.

• Les options «Alerte Voleur», «Fournisseur», «Synchronisation», «Synchronise à» et «Format trans.» sont désactivées puisqu'

aucune communication cellulaire

n’est effectuée dans ce mode.

• Les intervalles de l'option «Time Lapse» sont

réduits à 15s/30s/1min/5min/10min/30min/ 1h/2h. (Voir l'option «Time Lapse»)

Lorsque le mode «Cellulaire» est activé:

(Un abonnement au service mySPYPOINT est nécessaire, visitez le www.myspypoint.com pour plus de détails)

• La caméra fonctionne en mode transmission cellulaire et communique avec le serveur

mySPYPOINT selon les réglages prédéfinis

aux options «Synchronisation» et «Synchronise

à».

• Les vidéos ne peuvent être envoyées sur le compte mySPYPOINT de l’utilisateur.

• Les photos sont également enregistrées localement sur la carte mémoire.

Note: En mode Cellulaire, il est recommandé d'utiliser une alimenation externe de 12 volts (BATT-12/KIT-12V/ AD-12V, vendus séparément) afin d'obtenir de meilleurs résultats et une plus grande autonomie. (voir section «Alimentation» pour plus de détails)

Page 24

Français

Lorsque le mode «Sécurité» est activé, le fonctionnement est le même que le mode «Cellulaire» en plus de:

• Les images captées sont envoyées

immédiatement sur le compte mySPYPOINT de l’utilisateur.

• La caméra communique également avec le

serveur mySPYPOINT selon les réglages prédéfinis aux options «Synchronisation» et «Synchronise à».

• La vitesse de l'option «Multi-photos» est améliorée avec un délai de 5 secondes entre chaque prise.

• Si l'option «Multi-photos» est activée, la transmission cellulaire se fait une fois la série de photos enregistrée.

• L'option «Alerte Sécurité» est disponible sur

le compte mySPYPOINT de l’utilisateur. Cette option s'active via mySPYPOINT uniquement. (voir section «Configuration Messages Texte» pour plus de détails).

Note: Le mode Sécurité est recommandé pour

une utilisation aux endroits où les détections sont rares et où la caméra ne peut être alimentée par une prise murale. C'est un bon compromis entre sécurité et autonomie des piles.

Pays

Permet de choisir le pays dans lequel la caméra est utilisée. Cette option permet d'afficher la liste des fournisseurs cellulaire correspondants.

Fournisseur:

Ce paramètre doit correspondre avec le fournisseur de service de l'utilisateur. Choisir parmi la liste des fournisseurs compatibles, celui qui correspond à la carte SIM utilisée dans la caméra.

Synchronisation:

(1/2/6/12 fois par jour)

Permet de choisir le nombre de synchronisations que la caméra effectue par jour avec le serveur.

Cette option définie la fréquence à laquelle la caméra communique avec le serveur

mySPYPOINT pour mettre à jour son état

ou pour envoyer des photos sur le compte de l’utilisateur.

Synchronise à:

Permet de choisir à quel moment de la journée la caméra communique avec le serveur

mySPYPOINT pour mettre à jour son état

ou pour envoyer des photos sur le compte de l’utilisateur. (Sur une période de 24H)

Ex 1: L’option «Synchronise à» est réglé sur 08:00 et «Synchronisation» sur 6/jour. La caméra effectue 6 synchronisations par jour et débute son premier envoi à 4h, puis à 8h, 12h, 16h, 20h, 24h.

Ex 2: L’option «Synchronise à» est réglé sur 13:00 et «Synchronisation» sur 2/ jour. La caméra effectue 2 synchronisations par jour et débute son premier envoi à 1h, puis à 13h.

Page 25

Français

Format trans.:

(Aperçu/Grand)

Permet de choisir la taille des photos envoyées sur le compte mySPYPOINT de l’utilisateur.

Aperçu: 160x120 pixels Grand: 640x480 pixels

Note: Il est conseillé d’utiliser le format

«Aperçu» puisque celui-ci permet d’envoyer beaucoup plus de photos sur le compte

mySPYPOINT de l’utilisateur et ainsi de

réduire la quantité de données cellulaires transmises. L’utilisateur peut par la suite, à partir de son compte mySPYPOINT, choisir parmi les photos en format «Aperçu» lesquelles il désire recevoir en format «Grand» lors de la prochaine synchronisation de la caméra.

Note: Si la caméra est configurée avec l’option d'alimenation «Électricité», les photos sélectionnées seront retransmises en format «Grand» dans un délai maximal de 10 minutes après la commande.

Sensibilité:

(Faible/Moyenne/ Élevée)

Permet de choisir la sensibilité de détection de l’appareil.

Note: Le système détecte uniquement les sources de chaleur en mouvement, il est donc important d’avoir le moins d’objets possible devant la caméra lors de l’installation. Ceci évite que la caméra se déclenche lorsque le soleil pointe en sa direction au même moment qu’un objet est en mouvement devant l’appareil (par exemple: une branche).

Alimentation:

(Piles/Électricité)

Permet de sélectionner le type d’alimentation utilisé.

Choisissez «Électricité» si l'appareil est branché à une prise électrique (utilisant un adaptateur

12 volts AD-12V, vendu séparément). Le

branchement électrique (conseillé lorsque la caméra est utilisée pour la sécurité) permet d’obtenir un temps de déclenchement instantané lors de la détection d’un mouvement. Il est fortement suggéré de retirer les piles AA lorsque l’alimentation électrique est choisie. Le bloc pile lithium peut être gardé dans la caméra (idéal en cas de panne électrique). L’achat d’un adaptateur 12 volts DC pouvant fournir un minimum de 800 mA est nécessaire (voir section «Options disponibles»). Lorsque l’option «Électricité» est activée:

• L'option «Délai» est réduite et bloquée à 2 secondes afin d'accélérer la prise de photos.

• La vitesse de l'option «Multi-photos» est améliorée avec un délai de 2 secondes entre chaque prise.

• L'option «Time Lapse» est désactivée.

• L'option «Synchronisation» est bloquée sur «Permanente» pour permettre la transmission des photos immédiatement après leur enregistrement.

• L'option «Synchronise à» est ignorée.

• Si l'option «Multi-photos» est activée, la transmission cellulaire se fait une fois la série de photos enregistrée.

• La caméra se synchronise avec le serveur toutes les 10 min. et consomme en moyenne

1.4Mo de données par jour excluant le poids des photos transmises durant cette période.

• L'écran peut s'allumer momentanément durant les synchronisations.

Page 26

Français

Continu:

(Oui/Non)

Permet la prise de photos ou vidéos en continu. Lorsqu’il n’y a plus d’espace sur la carte mémoire pour enregistrer une photo ou une vidéo, la caméra continue l’enregistrement en supprimant les premières photos ou vidéos enregistrées.

Infrarouge:

(Activé/Une DEL/ Désactivé)

Permet de choisir le mode d’éclairage infrarouge désiré.

Activé: toutes les DEL fonctionnent lors de la prise de photos ou vidéos de nuit.

Une DEL: seulement la DEL indiquée sur la figure allume. Cette option est utile lors de l’utilisation d’un module d’éclairage infrarouge.

Désactivé: l’infrarouge est désactivé et les photos ou vidéos de nuit sont noires.

IR-Booster:

(Oui/Non)

Permet à la caméra de déclencher à distance, dans une zone de 15m., un ou plusieurs appareils d'éclairage infrarouge de type IR-BOOSTER sans l'utilisation d'un émetteur additionnel.

WRL-B:

(Oui/Non)

Permet le déclenchement sans fil de la caméra à l'aide d'un ou plusieurs appareils WRL-B. (voir section «Options disponibles» pour plus de détails)

Une DEL

Info:

Affiche les informations du système:

• Nom du modèle

• Numéro de série

• Numéro de la carte SIM

• Numéro IMEI

• Numéro de téléphone

• Version du logiciel

SMS:

(Désactivé/ myspypoint/fourn.cell)

Permet de modifier les options d'envoi de messages texte:

1. Mode SMS:

• Désactivé: aucun message texte ne peut

être envoyé par la caméra et la liste des numéros de téléphone est désactivée.

• myspypoint: les messages texte

sont envoyés à partir d'un lot SMS

mySPYPOINT. La liste des numéros

de téléphone doi être entrée via le compte

mySPYPOINT de l'utilisateur au

myspypoint.com.

Note: Pour plus de détails sur les lots SMS mySPYPOINT, rendez-vous à l'adresse www.myspypoint.com

• Fourn. cell: les messages texte sont

envoyés à partir du compte cellulaire de l'utilisateur selon les tarifs du plan utilisé. La liste des numéros de téléphone doit être entrée dans la caméra (voir point #2).

a. b. c.

Page 27

Français

2. No. de téléphone:

Permet d'entrer jusqu'à 5 numéros de téléphone différents lorsque le mode SMS est réglé sur

un compte cellulaire.

a. Pour modifier ou ajouter un numéro,

sélectionnez la ligne désirée et appuyez sur OK.

b. Utilisez

«▲» / «▼» pour modifier les

chiffres et «◄» / «►» pour déplacer d’un chiffre à un autre. Appuyez sur OK pour accepter ou BACK pour annuler.

c. Pour effacer un numéro, déplacez-vous à

gauche jusqu’à ce que l'option «Effacer» apparaisse et appuyez sur OK pour confirmer.

3. Boîte de réception:

Affiche les messages textes reçues par la caméra

Test conn.

Permet de tester la connexion cellulaire avec le serveur mySPYPOINT et affiche les étapes de connexion à l'écran.

CONFIGURATION MESSAGES TEXTE

ACTIVATION DES ALERTES PAR MESSAGES TEXTE

La caméra SPYPOINT LIVE-3G offre la possibilité d'envoyer des alertes par messages texte (des frais peuvent s'appliquer pour les messages texte) à un ou plusieurs téléphones cellulaires. L'envoi d'alertes par messages texte peut se faire de 2 façons.

1. En activant l'option «Alerte Voleur»: la caméra est dotée d'un système de sécurité lui permettant de détecter les chocs ou les déplacements inattendus (en cas de vol ou de vandalisme) et d'en informer l'utilisateur par l'envoi d'un message texte à un ou plusieurs téléphones cellulaires. Cette option s'active via le menu de configuration de la caméra.

2. En activant l'option «Alerte Sécurité»: disponible uniquement lorsque la caméra est configurée en mode Sécurité, cette option permet à la caméra d'envoyer un message texte à un ou plusieurs téléphones cellulaires afin d'avertir lorsque des photos sont captées.

Note: Cette dernière option s'active via le compte mySPYPOINT de l’utilisateur uniquement, sous l'onglet "Configuration" puis dans la section "Alertes SMS". Pour que ce réglage soit pris en compte, la caméra doit être configurée en mode Sécurité (menu de configuration de la caméra).

ENREGISTREMENT DU SON

La caméra SPYPOINT LIVE-3G offre la possibilité d’enregistrer le son en mode « VIDEO ». Lorsque le mode « VIDEO » est sélectionné, la caméra enregistre le son automatiquement. Le microphone se trouve au bas de la caméra. (voir figure plus bas)

Page 28

Français

TRANSFERT VERS L’ORDINATEUR

Permet de transférer ou visionner les photos ou vidéos à l’aide d’un ordinateur. La caméra doit être alimentée et afficher le menu principal avant de connecter le câble USB (fourni) de la caméra à l’ordinateur. L’ordinateur reconnaîtra la caméra et installera le logiciel de lui-même. Cliquer sur «Poste de travail» et choisir «Disque amovible». Cliquer ensuite sur «DCIM» et «100SPYPT» pour y retrouver les photos et les vidéos emmagasinées.

Le dossier nommé «TRANSMIT» sert au fonctionnement du système de transmission cellulaire, ignorez ce dossier.

Note: Les vidéos en format .MP4 requiert l'utilisation d'un logiciel de lecture vidéo compatible tel que VLC ou QuickTime.

Une autre façon de procéder est de retirer la carte mémoire (vendue séparément, voir section «Options disponibles») de la caméra et de l’insérer dans la fente SD de l’ordinateur. Si aucune fente SD n’est présente sur l’ordinateur, utiliser un lecteur de cartes mémoire RD25-1 (vendu séparément, voir section «Options disponibles»).

DÉPANNAGE

Aucune personne ou aucun animal sur les images:

1. Vérifier si l’appareil est pointé vers le lever ou le coucher du soleil, ceci peut faire déclencher l’appareil anormalement.

2. La nuit, le détecteur de mouvement peut détecter au-delà de la portée des DEL infrarouges. Réduire la sensibilité de l’appareil (voir «Menu de Configuration» / «Sensibilité»).

3. Les petits animaux peuvent faire déclencher la caméra. Réduire la sensibilité et/ou augmenter la hauteur de la caméra.

4. Le détecteur de mouvement peut détecter les animaux à travers le feuillage.

5. Si la personne ou l’animal se déplace rapidement, il peut sortir du champ de vision de la caméra avant que la photo ou la vidéo ne soit prise. Déplacer l’appareil vers l’arrière ou le réorienter.

6. S’assurer que l’arbre sur lequel est installée la caméra est stable et sans mouvement.

La lumière rouge clignote devant l’appareil:

• L’appareil est probablement en mode «Photo» ou «Vidéo» et la lumière de test clignote durant 60 secondes pour permettre à l’utilisateur de quitter les lieux sans être photographié ou filmé.

Page 29

Français

MESSAGE D'ERREUR

Erreur de modem

Le modem cellulaire de la caméra est défectueux.

Erreur carte SIM

La carte SIM est absente ou défectueuse.

Pas de service

Le réseau du fournisseur de la carte SIM ne peut être rejoint.

Mauvaise config. cellulaire

Le fournisseur de la carte SIM est différent de celui sélectionné dans la configuration de la caméra.

Pas de plan de données ou serveur inaccessible

Aucun plan de données n'est actif ou le serveur myspypoint.com est inaccessible.

Compte requis

La carte SIM n'est pas enregistré sur myspypoint.com

Transmission cellulaire non disponible en mode video

La caméra était réglé en mode Cellulaire ou Sécurité. Elle sera réglé en mode Autonome.

Connexion impossible

Indique qu'il n'y a pas de plan de données ou qu'une autre erreur est survenue.

OPTIONS DISPONIBLES

Pour connaître et avoir plus d’informations sur les options disponibles, visitez le www.spypoint.com. Voici les principales options disponibles pour la caméra LIVE-3G.

Détecteur de mouvement, WRL-B

Détecteur sans fil permettant de déclencher la caméra à distance dans un périmètre de 15 à 30 m. (dépendant des conditions météorologiques et de la position des appareils). Plusieurs détecteurs peuvent être utilisés simultanément.

Note: Les commutateurs «CHANNEL» et «DETECTOR» de tous les appareils WRL-B doivent être à la position 1 pour permettre le déclenchement de la caméra.

Carte Mémoire SD, SD-8GB

Carte mémoire permettant d’enregistrer des photos ou des vidéos.

Lecteur de cartes portatif, RD25-1

Lecteur permettant le branchement d’une carte mémoire directement à l’ordinateur, sans déplacer la caméra SPYPOINT. Compatible avec 25 types de cartes différentes incluant les cartes SD.

1 2 3 4

O N DIP

1 2 3 4

ON DIP

ChannelDistance Detector ON / OFF

Page 30

Français

Bloc pile lithium rechargeable avec chargeur, LIT-C-8

Bloc pile lithium rechargeable permettant d’alimenter l’appareil, en remplacement de piles alcalines. Ce type de pile est moins influencé par les variations de température. La capacité de la pile au lithium atteint jusqu’à 3 fois la capacité des piles alcalines.

Pile lithium supplémentaire, LIT-09

Pile permettant d’avoir en sa possession, une pile de rechange en tout temps en combinaison de l’achat de l’ensemble LIT-C-8.

Boîtier d’alimentation 12 volts, KIT-12V

Boîtier d’alimentation 12 volts résistant à l’eau. Inclus une pile 12 volts, un chargeur, un câble d’alimentation de 12 pieds et une courroie de transport.

Câble d’alimentation, PW-12FT

Câble d’alimentation de rechange de 3,6m pour branchement de la caméra au KIT-12V.

Pile 12V rechargeable et chargeur, BA TT-12V

Pile de 12 volts rechargeable permettant d’alimenter la caméra.

Câble 12 volts, CB-12FT

Câble de 12 pieds permettant de brancher l’appareil à une pile 12 volts.

Adaptateur 12 volts, AD-12V

Adaptateur 12 volts pour prise murale, compatible avec toutes les caméras SPYPOINT.

Panneau solaire 12 volts, SP-12V

Panneau solaire avec fixation en aluminium pouvant maintenir la charge de la pile lithium. Tous les types de piles 12 volts, incluant le boîtier d’alimentation KIT-12V (vendu séparément), peuvent aussi être utilisés avec le panneau solaire.

IR-Booster, IRB-W

Module infrarouge de 100 DEL, à transmission sans fil, permettant d’amplifier la puissance de l’éclairage infrarouge la nuit.

Black LEDs IR-Booster, IRB-W-B

Module infrarouge de 100 DEL invisibles à l’oeil nu, à transmission sans fil, permettant d’amplifier la puissance de l’éclairage infrarouge la nuit.

Boîtier de sécurité en métal, SB-92

Boîtier permettant de sécuriser la caméra contre le vol. De plus, il la protège des bris pouvant être engendrés par les ours ou autres animaux.

Cadenas, CL-6FT

Câble cadenassé d’une longueur de 6 pieds réduisant les risques de vol de la caméra.

Antenne d’amplification, ANT-LIVE

Antenne externe d’amplification de signal de 5m, compatible avec les caméras de la série LIVE.

Page 31

Français

GARANTIE LIMITÉE

Le système SPYPOINT LIVE-3G, conçu par GG Telecom, est couvert d’une garantie d’un (1) an incluant les pièces et la main d’oeuvre à compter de la date d’achat. Le coupon de caisse est

la preuve d’achat et devra être présenté si la garantie est applicable.

La garantie ne couvre pas les produits de GG Telecom ayant subi des abus, de la négligence, des accidents ou de mauvaises utilisations ou entretiens. Toutes modifications ou utilisations non conformes du produit affecteront son fonctionnement, ses performances, sa durabilité et annuleront la garantie.

SERVICE DE RÉPARATION

Les réparations pour bris ou défectuosités non couverts par la garantie seront facturées à prix raisonnables. Pour le soutien technique, s.v.p. écrire un courriel à [email protected]. Décrire le problème rencontré et indiquer un numéro de téléphone pour vous rejoindre.

IMPORTANT: En aucune circonstance, GG Telecom n’acceptera de réparation sans un numéro d’autorisation.

WWW.SPYPOINT.COM

Note: Pour la plus récente mise à jour du manuel d’utilisateur, référez-vous à notre site Web. Le numéro de version de ce manuel se trouve à la page 2.
