S.PLUS – ZI - 8, rue du Paquier - CS 40038 – 21602 LONGVIC – Tél. 03 80 55 51 13 – Fax 03 80 55 56 15
SIRET 332 388 818 00038 - CODE APE 2521Z

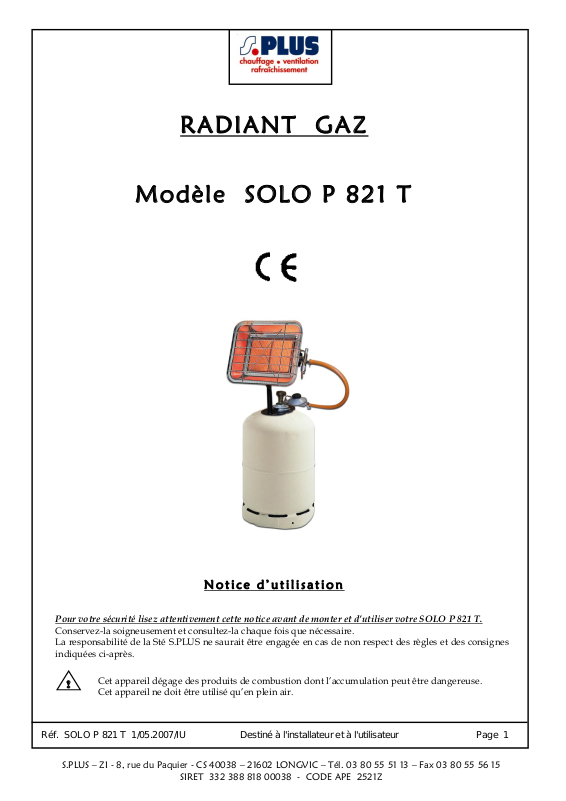

RADIANT GAZ
Modèle SOLO P 821 T
N o t i c e d ’ u t i l i s at io n
Pour votre sécurité lisez attentivement cette notice avant de monter et d’utiliser votre SOLO P 821 T.
Conservez-la soigneusement et consultez-la chaque fois que nécessaire.
La responsabilité de la Sté S.PLUS ne saurait être engagée en cas de non respect des règles et des consignes
indiquées ci-après.
!
Réf. SOLO P 821 T 1/05.2007/IU Destiné à l'installateur et à l'utilisateur Page 1
Cet appareil dégage des produits de combustion dont l’accumulation peut être dangereuse.
Cet appareil ne doit être utilisé qu’en plein air.
Réf. SOLO P 821 T 1/05.2007/IU Destiné à l'installateur et à l'utilisateur Page 2
Chauffage radiant mobile pour usage non domestique.
Modèle : SOLO P 821 T
Puissance : Débit calorifique : 4,6 kW – 2,8 kW (Max – Min)
Consommation : 0,36 Kg/h – 0,220 Kg/h (Max – Min)
Catégorie : I3 +
Gaz et pression : Butane – Propane 20 - 60 mbar
Repère injecteur : 0,87 mm
IMPORTANT : Cet appareil fonctionne sur bouteille de 13 kg butane ou propane munie d’un
détendeur réglable de 20 à 60 mbar.
Il doit être utilisé avec un tuyau normalisé conforme aux normes NF T47 – 221 ou EN 1357.
Utiliser seulement le tuyau et le détendeur qui sont fournis avec l’appareil.
CET APPAREIL DE CHAUFFAGE NE DOIT ÊTRE UTILISÉ QU’EN PLEIN AIR ET POUR LE CHAUFFAGE
UNIQUEMENT.
1. SPECIFICATIONS
2. DESCRIPTION
1 - Radiant
2 - Vis
3 - Rondelle plate
4 - Rondelle élastique
5 - Ecrou
6 - Support radiant
8 - Vis de fixation support
10 - Bloc gaz
11 - Détendeur
12 - Radiant bouteille
14 - Poussoir bloc gaz
Réf. SOLO P 821 T 1/05.2007/IU Destiné à l'installateur et à l'utilisateur Page 3
Toujours opérer dans un endroit bien aéré loin de toute flamme, étincelle ou sources d’inflammation.
Monter le radiant (1) sur le support (6) à l’aide de la vis (2) des rondelles (3) et (4) et de l’écrou papillon (5)
Incliner le radiant selon le besoin et serrer fortement l’écrou (5)
Le SOLO P 821 T est livré avec son tuyau et son détendeur montés.
Poser l’appareil sur la bouteille, le robinet de cette dernière passant par l’orifice du support (6).
Positionner l’appareil de façon à ce que l’orifice de sortie du robinet de la bouteille soit dirigé vers l’arrière
de l’appareil.
Serrer la vis (8) de façon à immobiliser l’appareil (la base doit être appuyée sur la collerette de la bouteille).
Monter le détendeur sur la bouteille après avoir vérifié la présence et le bon état du joint et du robinet de
la bouteille ; l’écrou du détendeur (11) est fileté à gauche.
Veiller à ce que le tuyau ne soit pas vrillé ni fendu et à ce que qu’il ne soit pas en contact avec le radiant.
Ouvrir le robinet de la bouteille (12) et vérifier à l’aide d’eau savonneuse l’étanchéité des raccordements.
!
Placer l’ensemble bouteille-appareil sur une surface plane dans une position stable.
Eloigner de l’appareil toute matière inflammable ; l’orienter de façon à ce qu’il n’échauffe pas des matériaux
combustibles.
Ouvrir le robinet de la bouteille (12).
Enfoncer le bouton (14) du bloc gaz (10) en présentant une flamme sur la partie inférieure du brûleur.
Maintenir le bouton enfoncé pendant 20 secondes environ après l’allumage.
Pour éteindre l’appareil, fermer le robinet de la bouteille.
NOTE : La puissance de l’appareil est réglée en actionnant la manette de réglage du détendeur.
6. REMPLACEMENT DE LA BOUTEILLE
Opérer toujours à l’extérieur, dans un endroit bien aéré, à l’écart de toute flamme ou source d’inflammation,
hors présence de toute personne.
Fermer le robinet de la bouteille.
Dévisser le détendeur du robinet de la bouteille.
Desserrer la vis (8) de façon à pouvoir retirer l’appareil.
Vérifier la présence du joint du détendeur.
Poser l’appareil sur la bouteille neuve et opérer comme indiqué au paragraphe 4.
ATTENTION ! NE JAMAIS VERIFIER AVEC UNE FLAMME
3. MONTAGE DE L’APPAREIL
4. FIXATION DE L’APPAREIL SUR LA BOUTEILLE
5. MISE EN SERVICE / ARRÊT
Réf. SOLO P 821 T 1/05.2007/IU Destiné à l'installateur et à l'utilisateur Page 4
7. CONSEILS D’UTILISATION
Cet appareil doit être utilisé uniquement en plein air.
Ne pas le faire fonctionner en sous-sol.
Ne pas déplacer l’appareil pendant qu’il fonctionne.
Ne jamais allumer l’appareil directement à l’injecteur.
Maintenir la surface radiante à 2 m au moins de tout corps combustible.
Assurer un espacement de 50 cm entre toute paroi et l’arrière de l’appareil.
En cas de fuite de gaz (odeur), fermer d’abord le robinet de la bouteille et placer l’appareil à l’écart de
toute source d’inflammation.
Vérifier si les raccordements sont corrects et étanches.
En cas de persistance de la fuite, consulter le service après-vente.
8. ENTRETIEN ET RANGEMENT
Vérifier l’état du tuyau souple de raccordement, le remplacer lorsqu’il est endommagé (fissures, brûlures,
etc…) par un tuyau similaire.
Conserver l’appareil à l’abri de l’humidité et de la poussière.
En cas de non utilisation prolongée séparer l’appareil de la bouteille et le ranger en protégeant la surface
radiante.
En cas d’anomalie de fonctionnement ou de détérioration, faire appel à votre service après-vente.
9. REGLES DE SECURITE
L’installation et l’entretien de l’appareil doivent être conformes aux Lois et Règles en vigueur dans
le Pays d’utilisation.
Ne jamais renverser la bouteille même vide ! Cette opération peut amener du gaz à l’état liquide à
l’appareil et provoquer sa détérioration par surchauffe ou un risque d’incendie.
En cas de fuite ou odeur de gaz, l’appareil doit être arrêté en fermant le robinet de la bouteille.
Tenir les enfants loin du brûleur. La grille de protection de cet appareil est prévue pour prévenir les
risque d’incendie ou les blessures par brûlures MAIS NE PROTÈGE PAS TOTALEMENT LES JEUNES
ENFANTS OU LES INFIRMES.
La grille de protection et/ou autre partie ne doivent jamais être démontées de façon permanente.
NE JAMAIS LAISSER L’APPAREIL EN FONCTIONNEMENT SANS SURVEILLANCE ;
10. GARANTIE
1 an pour échange gratuit des pièces reconnues défectueuses en usine.
Compte tenu des améliorations et des perfectionnements effectués sur nos appareils,
nous nous réservons le droit de modifier, sans préavis, leurs caractéristiques.
Seule la notice technique accompagnant le matériel est valable.
