GÉNÉRATEUR D’AIR CHAUD MOBILE À GAZ (GPL)
MODÈLES :
ECO 40 M – ECO 40 A
MANUEL D’UTILISATION ET D’ENTRETIEN
Important :
Pour votre sécurité, lisez attentivement ce manuel avant d'utiliser votre Générateur Gaz. Conservez le
soigneusement et consultez le chaque fois que nécessaire.
La responsabilité de la Société S.PLUS ne saurait être engagée en cas de non respect des règles et consignes
indiquées ci-après.
CONFORMITE CE
Les appareils ECO 40 M et ECO 40 A sont conformes aux exigences de sécurité reprises dans la Directive
EMC 89/336/CEE, y compris les modifications introduites par la Directive gaz 90/396/CEE, la Directive
basse pression 73/23/CEE et les modifications successives.
DECLARATION D'ESSAI
Nous certifions que tous les appareils, après leur mise au point, sont soumis aux tests suivants :
* Test fonctionnel
* Test en haute tension, 1200 V, durée l s
* Test de la résistance dans le circuit électrique du conducteur de terre avec 6 V / 25 A.
Résultat des mesures < 0,1 Ω.
L
Puissance
Thermique
(Kcal/h)
Puissance
Thermique
(kW)
Consommation
Gaz
(Kg/h)
Pression
Gaz
(bar)
Alimentation électrique
Débit
d'air
(m3/h)
Dimension
(L - H - I)
Poids
(Kg)
Tension
(V)
Fréquence
(Hz)
22890 - 37387
26,6 - 43,5
2,1 - 3,43
2
220 - 240
50
850
690x400x280
13
I - DESCRIPTION :
Réf. ECO40 3/062010/IU Notice destinée à l’utilisateur Page 2

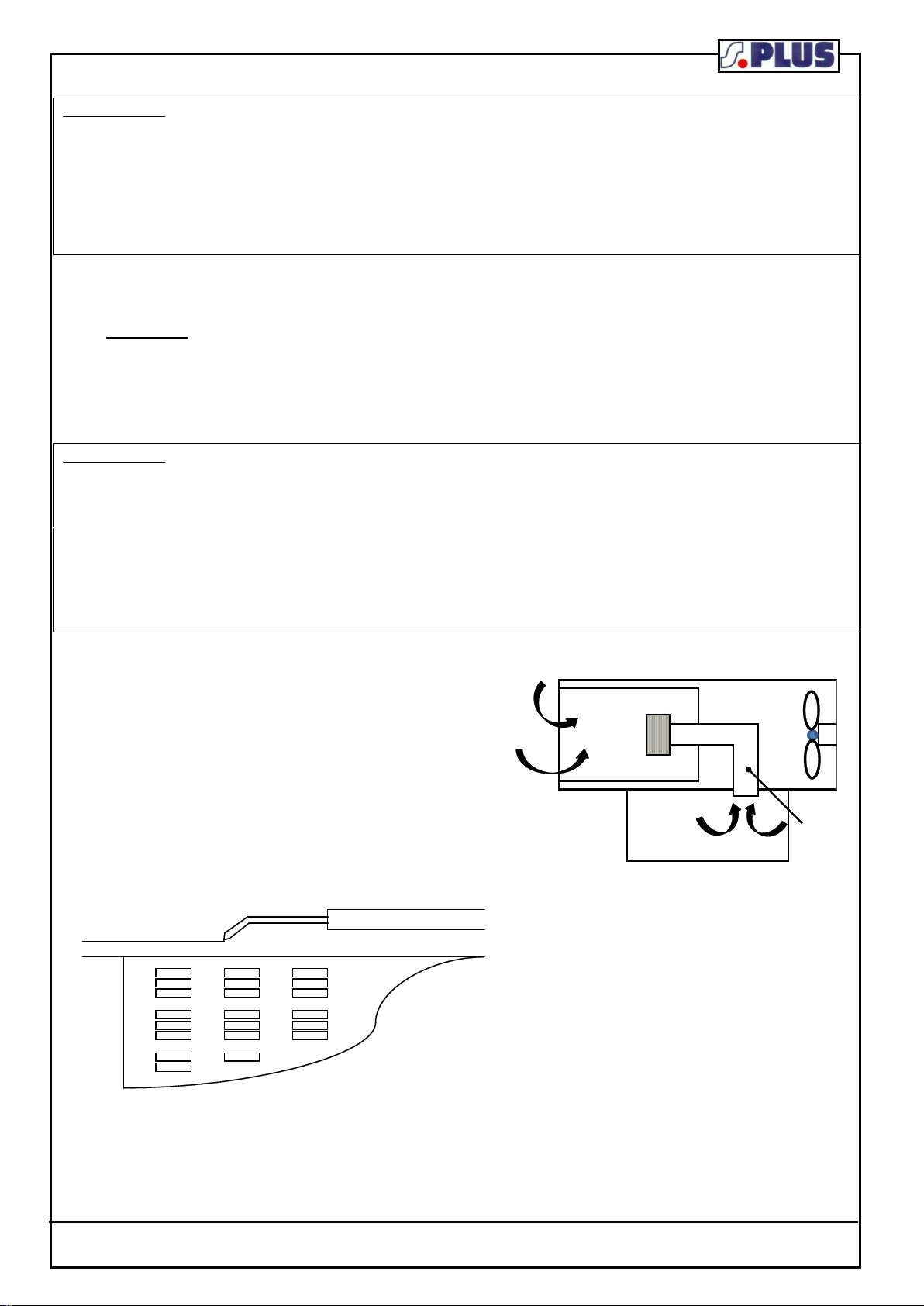

Les Générateurs Gaz type ECO sont des appareils de chauffage à combustion directe. L'échange
thermique est réalisé grâce au ventilateur qui fait passer l'air sur le brûleur. Ils doivent être installés
sur le lieu à chauffer. Ils sont équipés de :
- Sécurité de surchauffe.
- Contrôle de flamme par thermocouple.
Munis d'une poignée de transport, ils sont mobiles et peuvent être déplacés aisément selon les besoins.
II - CARACTERISTIQUES TECHNIQUES :
III - RECOMMANDATIONS GENERALES :
Ces Générateurs d'air chaud sont prévus pour fonctionner au gaz propane.
L'installation et l'utilisation de ces appareils doivent respecter les réglementations et les lois en vigueur relatives à leu r utilisation
(en particulier, notez que l'emploi de ces appareils n'est pas autorisé dans les Etablissements Recevant du Public et dans
les locaux d'habitation).
En outre, vous devez vous assurer que :
- les instructions contenues dans ce livret soient suivies scrupuleusement ;
- le générateur ne soit pas installé dans un lieu où il y aurait des risques d'explosion ou d'incendie ;
- il n'y ait pas de matériaux inflammables stockés à côté de l'appareil ;
- des mesures suffisantes pour la prévention des incendies aient été prévues ;
- l'aération soit garantie et suffisante aux nécessités de ce générateur (grille de 25 cm' par kW installé, soit 425 cm2répartis en
partie haute et basse avec un minimum de 250 cm' ;
- il n'y ait pas d'obstacles ou d'obstructions à l'aspiration et/ou à la sortie de l'air, tels des toiles, des couvertures ou d es objets
encombrants posés sur l'appareil ou à côté ;
- les bouteilles de gaz soient disposées conformément aux dispositions de lois en vigueur et en particulier qu'elles ne soient pas
exposées ni à la chaleur, ni à des températures inférieures à -10° ;
- un placement fixe pour l'appareil soit prévu ;
- le générateur soit surveillé régulièrement durant son utilisation et contrôlé avant sa mise en marche ;
- le ventilateur tourne librement au début de chaque période d'utilisation, avant de brancher la fiche à la prise de courant ;
- à la fin de chaque période d'utilisation l'alimentation électrique soit coupée ;
- N'UTILISEZ QUE LE DETENDEUR, PIECES ET TUYAUX GAZ D'ORIGINE.
- ne pas dépasser 100 W/m3 en considérant le volume vide. Le volume de la pièce ne doit pas être inférieur à 100 m3; - ne pas
utiliser le générateur dans des sous-sols ou en-dessous du niveau du sol ;
- l'alimentation gaz de l'appareil doit être munie d'une vanne d'arrêt (robinet de la bouteille ou vanne sur tuyauterie le cas
échéant);
- le remplacement de la bouteille de gaz doit être effectué selon les normes de sécurité et en absence de flammes ;
- le tuyau de gaz ne doit pas être soumis à des efforts de torsion ;
- la bouche de sortie de l'air chaud doit se trouver à une distance de 3 mètres minimum de n'importe quel mur ou plafond inflammable
et ne doit pas être dirigé vers la bouteille de gaz ;
- les équipements auxquels ce manuel se rapporte ne sont pas conçus pour une utilisation domestique ;
- si le générateur fonctionne longtemps au maximum de sa puissance, la bouteille de gaz peut "givrer" (formation de givre ou de glace
sur la bouteille) dans ce cas il faut jumeler une bouteille supplémentaire (voir paragraphe IV). Ne jamais orienter le flux d'air chaud
vers la bouteille ;
- en cas de fonctionnement défectueux, consulter votre service après-vente.
IV - INSTALLATION :
- Alimentation Gaz :
Le débit gaz du générateur est indiqué ci-dessus. Ce générateur est prévu pour être alimenté par bouteilles de propane.
- Bouteilles :
Selon la durée d'utilisation du générateur, il faut prévoir un nombre suffisant de bouteilles de 13 ou 35 Kg de propane pour assurer le
débit nécessaire. Pour une utilisation par une température de 0° à -10°, il est conseillé de prévoir 3 bouteilles jumelées.
- Alimentation Gaz :
Le Générateur doit être raccordé à une prise électrique 230 V monophasée + terre de puissance adaptée. Le générateur
automatique (A) est prévu pour être piloté par thermostat. Utilisez de préférence un thermostat étanche ou le thermostat précâblé
proposé par S.PLUS, référence TPG. Si le thermostat n'est pas raccordé, le générateur pourra néanmoins fonctionner mais sans
régulation.
La ligne électrique d'alimentation du générateur doit être pourvue d'une prise de terre et d'un interrupteur
magnétothermique différentiel.
- Raccordement Gaz :
Le Générateur est livré avec tuyau de raccordement gaz, détendeur fixe 2 bars.
Raccorder dans l'ordre générateur - tuyau - détendeur - bouteille de gaz. Vérifier l'étanchéité des raccords à l'aide d'eau
savonneuse.
V – MISE EN MARCHE :
Avant toute mise en marche, contrôlez que les caractéristiques électriques du réseau d'alimentation correspondent aux indications
données sur la plaque signalétique.
Version manuelle (ECO 40 M) :
- ouvrir la bouteille de gaz.
- mettre l'interrupteur 1 sur la position marche (I), le ventilateur tourne.
- maintenir appuyé le bouton repère 2 (bloc sécurité) d'une main et de l'autre appuyer par à-coups sur le bouton repère 3
(piezo).
- le brûleur s'allume.
- maintenir le bouton repère 2 appuyé pendant encore 15 à 20 secondes puis relâcher.
- régler la puissance du générateur en vissant ou dévissant la molette rep. 4 à l'arrière de l'appareil.
Ne jamais raccorder le générateur gaz à une gaine de soufflage ou d'aspiration.
ATTENTION
Tous les raccords ont un filetage à gauche. Ne jamais vérifier l’étanchéité des raccords avec une flamme.
ATTENTION
ATTENTION
Réf. ECO40 3/062010/IU Notice destinée à l’utilisateur Page 3
Version automatique (ECO 40 A) :
- ouvrir les bouteilles de gaz ou la citerne
- régler le thermostat à la température souhaitée
- mettre l'interrupteur 4 sur la position II (chauffage)
Le ventilateur se met en marche, le brûleur s'allume au bout de 10 secondes environ.
- régler la puissance du générateur en vissant ou dévissant la mollette rep.4 à l'armoire de l'appareil.
N.B. : La prise thermostat est "shuntée" d'origine, pour brancher un thermostat, il faut enlever le shunt et raccorder le thermostat aux
mêmes bornes. S.PLUS peut vous livrer en option un thermostat précâblé TPG avec 10 m de câble et prise côté générateur.
* Le générateur s'allume seulement si la température ambiante est inférieure à la température affichée au thermostat.
Si la flamme s'éteint après quelques secondes, le bouton de réarmement s'allume, inverser phase et neutre de l'alimentation
électrique (hors tension) et provoquer un nouveau démarrage en appuyant sur le bouton de réarmement qui s'éteint.
VI – ARRET :
Pour arrêter le fonctionnement de l'appareil, positionner l'interrupteur sur Arrêt "OFF", fermer l'alimentation gaz et débrancher
l'appareil.
VII – VENTILATION :
En été, les générateurs peuvent être utilisés en ventilation seule.
Modèle "M" : Ne pas raccorder l'appareil en gaz, le brancher électriquement et mettre l'interrupteur sur "ON".
Modèle "A" : Ne pas raccorder l'appareil en gaz, le brancher électriquement et mettre l'interrupteur sur "I" (Ventilation).
VIII– SECURITE :
Le modèle "A" est équipé d'un boîtier électronique satronic ou similaire pour le contrôle de la flamme et de l'allumage. Si une ou
plusieurs anomalies de fonctionnement se vérifient, ce coffret provoque l'arrêt du générateur et l'allumage de la lampe témoin de
réarmement.
Les modèles "M" sont équipés d'un thermocouple de sécurité qui provoque l'interruption de l'alimentation du gaz si la flamme est
instable ou si elle s'éteint.
Dans les deux modèles un thermostat de surchauffe intervient et provoque l'interruption de l'alimentation du gaz si le générateur
surchauffe, le ventilateur continue à fonctionner. Avant de remettre en fonction le générateur il faut trouver et éliminer la cause qui a
produit la surchauffe (par ex. obstruction de la bouche d'aspiration et/ou de la sortie de l'air, arrêt du ventilateur). Pour faire redémarrer
le générateur il faut pousser le bouton (1) de réarmement pour le modèle "A" ou répéter les instructions spécifiques du paragraphe
"MISE EN MARCHE" pour le modèle "M".
IX– TRANSPORT ET DEPLACEMENT :
Les générateurs S.PLUS type ECO sont munis d'une poignée pour le transport. Tous les modèles peuvent être déplacés
manuellement.
ATTENTION
ATTENTION
Réf. ECO40 3/062010/IU Notice destinée à l’utilisateur Page 4
- Si vous souhaitez programmer des temps de fonctionnement par un programmateur, raccorder celui-ci à partir de la prise
thermostat et non pas sur l'alimentation électrique du générateur.
Une mise en sécurité de l'appareil après le cycle d'allumage peut provenir :
- d'une inversion électrique Phase / Neutre.
- d'une terre non raccordée.
- d'une présence de tension entre neutre et terre qui doit normalement être de 0 V.
ATTENTION :
Avant de déplacer l'appareil il faut :
- arrêter l'appareil selon les indications données au paragraphe précédent.
- débrancher l'alimentation électrique en enlevant la fiche de la prise de courant.
- débrancher le tuyau d'alimentation gaz.
- attendre que le générateur soit froid.
X - ENTRETIEN
Pour un fonctionnement régulier du générateur, il est nécessaire de nettoyer périodiquement la chambre de combustion, le brûleur et le
ventilateur.
ATTENTION :
Avant de commencer une quelconque opération d'entretien, il faut :
- fermer la bouteille de gaz,
- arrêter le générateur selon les indications du paragraphe précédent,
- débrancher l'alimentation électrique en enlevant la fiche de la prise de courant,
- débrancher le tuyau d'alimentation gaz,
- attendre que le générateur soit froid.
* Souffler à l'air comprimé la chambre de combustion
* Démonter le panneau d'accès au compartiment électrique
et d'arrivée gaz, souffler le brûleur à l'air comprimé
* Vérifier le réglage des électrodes d'allumage. Si l'électrode
d'allumage est oxydée, la nettoyer à la toile émeri par exemple.
* Vérifier l'état de l'électrode d'ionisation (modèle automatique),
la nettoyer si nécessaire à la toile émeri.
* Vérifier l'état des connexions des électrodes (nettoyer si nécessaire).
Réglage électrode d’allumage
Fig. 6
5 mm
Réf. ECO40 3/062010/IU Notice destinée à l’utilisateur Page 5
SCHEMAS ELECTRIQUES
Version MANUELLE « M »
Réf. ECO40 3/062010/IU Notice destinée à l’utilisateur Page 6
Version AUTOMATIQUE « A »
B1 = Sécurité de surchauffe
G1 = Bloc sécurité
M1 = Moteur ventilateur
Q1 = Interrupteur
S1 = Sonde d’ionisation
S2 = Electrode d’allumage
Y1 = Electrovanne
B2 = Thermostat d’ambiance
(option)
F1 = Fusible
LC = Filtre LC
C1 = Condensateur
TABLEAU DE DEPANNAGE
PANNES
EVENTUELLES
CAUSES POSSIBLES
SOLUTIONS
Le moteur ne tourne pas
Absence de courant
Contrôler à l'aide d'un testeur l'arrivée du courant aux
bornes
Moteur bloqué
Débloquer le moteur ou le remplacer
Le piezo ne fait pas
Electrode trop écartée du brûleur
Vérifier la position de l'électrode d'allumage (voir
page 5)
d'étincelles
la repositionner
Connexion défectueuse entre
piezo
Vérifier et connecter correctement
et électrode
Electrode ou piezo défectueux
Les remplacer
Le gaz n'arrive pas au
Le robinet de la bouteille est
fermé
Ouvrir le robinet
brûleur
La bouteille est vide
La remplacer
Le gicleur est obstrué
Démonter et nettoyer le gicleur
L'électrovanne ne s'ouvre pas
Vérifier les connections, remplacer l'électrovanne ou
la bobine si nécessaire
Le brûleur s'allume mais
Thermocouple pas assez chaud
Reprovoquer un allumage en maintenant le bouton
rep. 2
il s'éteint dès que l'on
(page 3) appuyer plus longtemps
relâche le bloc sécurité
Thermocouple desserré côté bloc
A resserrer
sécurité
Thermocouple ou bloc sécurité
A remplacer
défectueux
Le thermostat de surchauffe est
entré
Attendre le refroidissement de l'appareil ou remplacer
en fonction ou est défectueux
le thermostat de surchauffe.
En fonctionnement, le
Manque de gaz
Vérifier remplissage bouteille
générateur s'arrête :
La bouteille est givrée
Jumeler une deuxième bouteille
La sécurité de surchauffe
fonctionne
Eliminer les raisons de la surchauffe (air freiné à
l'aspiration ou au soufflage)
Sécurité de surchauffe
défectueuse
A remplacer
Pression gaz excessive
Vérifier et remplacer détendeur
Le brûleur s'allume et
Mauvaise alimentation électrique
Vérifier sens phase / neutre. Inverser si nécessaire
s'éteint au bout de quelques
Vérifier raccordement du conducteur de terre
secondes (Modèle "A")
Vérifier si la tension entre neutre et terre - 0 V
(le cas contraire, installer un transformateur
d'isolement sur l'alimentation électrique)
Sonde ionisation défaillante ou
oxydée
Remplacer ou nettoyer
Boîtier de contrôle défectueux
Remplacer
Compte tenu des améliorations et des perfectionnements effectués sur nos appareils,
nous nous réservons le droit de modifier, sans préavis, leurs caractéristiques.
Seule la notice technique accompagnant le matériel est valable.
Réf. ECO40 3/062010/IU Notice destinée à l’utilisateur Page 7
Loading...
