MixDream XP

Discrete Class A

16 in 2 summing mixer

1/2 3/4 5/6 7/8

Mono Mono Mono Mono

Manuale

Variable

Output

9/10 11/12 13/14 15/16

Mono Mono Mono Mono

Expansion

Input

POWER

Model

2591

MixDream XP

Modello 2591

Unità per summing analogico 16:2

Page 2

Manuale MixDream XP

Versione 1.0, 5/2005

Designer: Ruben Tilgner

Questo manuale dell’utente contiene una descrizione del prodotto. Non rappresenta in nessun modo una garanzia di particolari caratteristiche o risultati. Le informazioni contenute in questo documento sono state stese e verificate attentamente e, a meno che venga altrimenti dichiarato in un successivo momento, descrivono correttamente il prodotto al momento in cui è stato stampato questo documento. Sound Performance Lab (SPL) si impegna continuamente a migliorare i suoi prodotti e si riserva il diritto di modificare il prodotto descritto in questo manuale in qualsiasi momento senza alcun preavviso. Questo documento è proprietà di SPL e non può essere copiato o riprodotto in alcun modo, in parte o completamente, senza autorizzazione da parte di SPL.

Modello 2591

SPL ITALIA: Grisby Music srl, 60027 Osimo Stazione (AN) Tel. +39 - 071 - 721 13 40, Fax +39 - 071 - 721 13 49

EMail: grisbymusic@grisby.it, Web: www.grisby.it

SPL GERMANIA: SPL electronics GmbH Sohlweg 55, 41372 Niederkruechten, Germany Tel. +49 216 398 340, Fax +49 216 398 3420 EMail: info@soundperformancelab.com Internet: www.soundperformancelab.com

CE Dichiarazione di conformità

Azienda produttrice: SPL electronics GmbH Genere di apparecchiatura: Processore di segnale audio Prodotto: MixDreamXP, Modello 2591 Ingegnere che ha approvato il prodotto: Wolfgang Neumann Tes t d i Ba se : EN 50 081- 1:1992, EN500 82-1:1992, EN6 0065:1993 , EN61000-3-3:1995, EN60065:2002, EN55013:2001, EN55020:2002, EN61000-3-2:2000, 73/23 EWG; 93/68 EWG.

Dichiariamo che la costruzione del MixDream XP, modello 2591, è conforme agli standard ed alle regolamentazioni sopra menzionate.

I nomi di a ltre soci età e dei lor o prodot ti sono marc hi propri etari.

Via Giolitti, 8

Page 3

Introduzione ................................................................... 4

Summing analogico vs. Summing digitale ........................ 4

Vantaggi e caratteristiche particolari .............................. 5

I vantaggi del MixDreamXP — Overview .......................... 5

Collegamento di campionatori, tastiere ecc.. ................... 5

Interruttori Mono ............................................................ 5

Prima di cominciare ......................................................... 6

Pannello Posteriore/Connessioni .................................... 7

Schema di collegamento dei Pin ...................................... 7

Indicazioni generali ........................................................ 8

Canali d’ingresso ........................................................... 9

Uscite principali ............................................................. 9

Uscite Monitor ................................................................ 9

Elementi di Controllo ...................................................... 10

Controllo Output ............................................................. 10

Switch di uscita variabile ................................................ 10

Switch Mono ................................................................... 10

Switch Expansion Input .................................................. 10

Switch GND-Lift .............................................................. 11

Contenuti

Applicazioni e modalità operative ................................... 11

Summing ........................................................................ 11

Summing di Subgruppi ................................................... 11

MixDream XP in applicazioni Mastering ........................... 12

Mettere in Link diversi MixDreamXP ................................ 12

Mettere in Link diversi MixDreamXP /Diagramma ............ 13

Diagramma a Blocchi ...................................................... 14

Misure ............................................................................ 15

Alimentazione ................................................................ 16

Specifiche, Dimensioni e peso ........................................ 17

Garanzia ......................................................................... 18

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

Page 4

Introduzione

Il progetto del MixDream XP ha lo scopo di offrire missaggio stereo a livello analogico. Questo concetto offre summing analogico di alta qualità senza controlli di livello e pan, permettendo all’ingegnere di conservare interamente la sua automazione eseguita dal computer. L’utilizzo di MixDreamXP non richiede al fonico di cambiare il suo abituale metodo di lavoro: tutte le funzioni della DAW rimangano disponibili e MixDreamXP migliora il suono del vostro missaggio grazie al summing analogico.

Un MixDreamXP può sommare f ino a 16 tracce audio in un segna le stereo e, in caso di più di 16 tracce, è possibile mettere in link diversi MixDreamXP. Chi possiede già un MixDream, modello 2384, può espanderlo con MixDreamXP, più economico ma della stessa qualità: il suffisso „XP“ sta proprio per “Expansion”.

La tecnologia discreta in classe A del MixDreamXP si basa sugli stessi operazionali a 60-volt (+/- 30V) usati nel Mix Dream modello

2384. Circuiti nuovissimi basati sui componenti analogici più moderni, garantiscono un bassissimo rumore di fondo di-97dBu ed una gamma dinamica di 125dB. In questo modo MixDreamXP raggiunge facilmente il livello tecnico delle migliori consolle analogiche. La tecnologia discreta in Classe A del MixDream si basa su un voltaggio operativo di 60 -volt (+/- 30V). Questi circuiti di nuovo sviluppo, basati sui componenti analogici più moderni, garantisce un valore di slew rate molto alto, un basso livello di rumore di -97dBu (Pesato A, con tutti i canali attivi) ed un livello dinamico maggiore di 125dB. In tal modo il MixDream realizza facilmente il livello tecnico delle migliori consolle analogiche— assicurando che niente per l’ingegnere può essere paragonabile all’avere il meglio sia dal mondo analogico che da quello digitale.

Summing Analogico vs. Summing Digitale

Oggi molti chiedono se il summing analogico sia meglio di quello digitale. Ma forse la vera domanda può essere se il summing digitale sia meglio di quello analogico. Noi della SPL non conosciamo nessuno che lo affermi. Sappiamo che il summing con MixDreamXP crea un’incredibile “profondità” di segnale, una precisa localizzazione ed una meravigliosa immagine stereo. Inoltre l’aggiunta di strumenti individuali risulta in transizioni morbide e piacevoli.

Tut ti i diritti riser vati. Manuale MixD ream XP, Modello 2591

Page 5

Questi sono i risultati del summing analogico che apprezziamo da decenni di esperienza con la miglior tecnologia analogica. Ora MixDreamXP permette a tutti gli utenti DAW di sf ruttare le sue potenzialità con la massima comodità e la miglior qualità, assicurando al fonico il meglio sia del mondo analogico che di quello digitale.

Vantaggi dell’utilizzo di MixDream XP – Overview

• Summing analogico attivo nello spazio di una sola unità rack incredibile profondità sonora, precisa localizzazione e bellissima immagine stereo

• Nessun bisogno di una consolle analogica per il missaggio

• Nessuna perdita nell’automazione del computer

• Minor utilizzo del processore della DAW

• Monitoraggio senza problemi di Latenza

• Possibilità di lavorare in Surround

•

Capacità di numero di canali espandibile mettendo in link più unità

• Amplificatori differenziali proprietari per ciascun ingresso

• Espansione perfetta dal costo contenuto per il MixDream modello 2384

Introduzione

Vantaggi

Collegamento di campionatori, tastiere ecc..

Insieme alle tracce audio delle DAW e processori d’effetto, è possibile collegare campionatori, tastiere ed expander direttamente al MixDreamXP. Quindi bisogna solo aggiungere le tracce midi al progetto della DAW, e le uscite (per esempio, da una tastiera) vengono poi collegate direttamente al MixDreamXP.

Controlli Mono

Per risparmiare canali di convertitori, tutti i canali posson o essere impostati su Mono in modo che sia possibile convertire due segnali grazie ad una coppia di convertitori D/A. In tal caso questi segnali vengono scelti se hanno la caratteristica di essere posizionati centralmente nello stereo mix (cassa, voce, basso). Tutte le coppie di canali devono altrimenti essere posizionali con il pan completamente a sinistra/destra nel mix. (consultare “Switch mono” a pagina 10).

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

Page 6

Prima di cominciare

E’ raccomandabile pensare a dove posizionare il vostro MixDreamXP prima di collegarlo. Dovrebbe essere messo in modo che possiate raggiungerlo facilmente, ma ci sono altre considerazioni da fare. Cercate di posizionar lo lontano da fonti di calore o dalla luce diretta del sole, ed evitate di esporlo a vibrazioni eccessive, polvere, calore, freddo o umidità. Dovrebbe inoltre essere tenuto lontano da trasformatori, motori, amplificatori di potenza, e processori digitali.

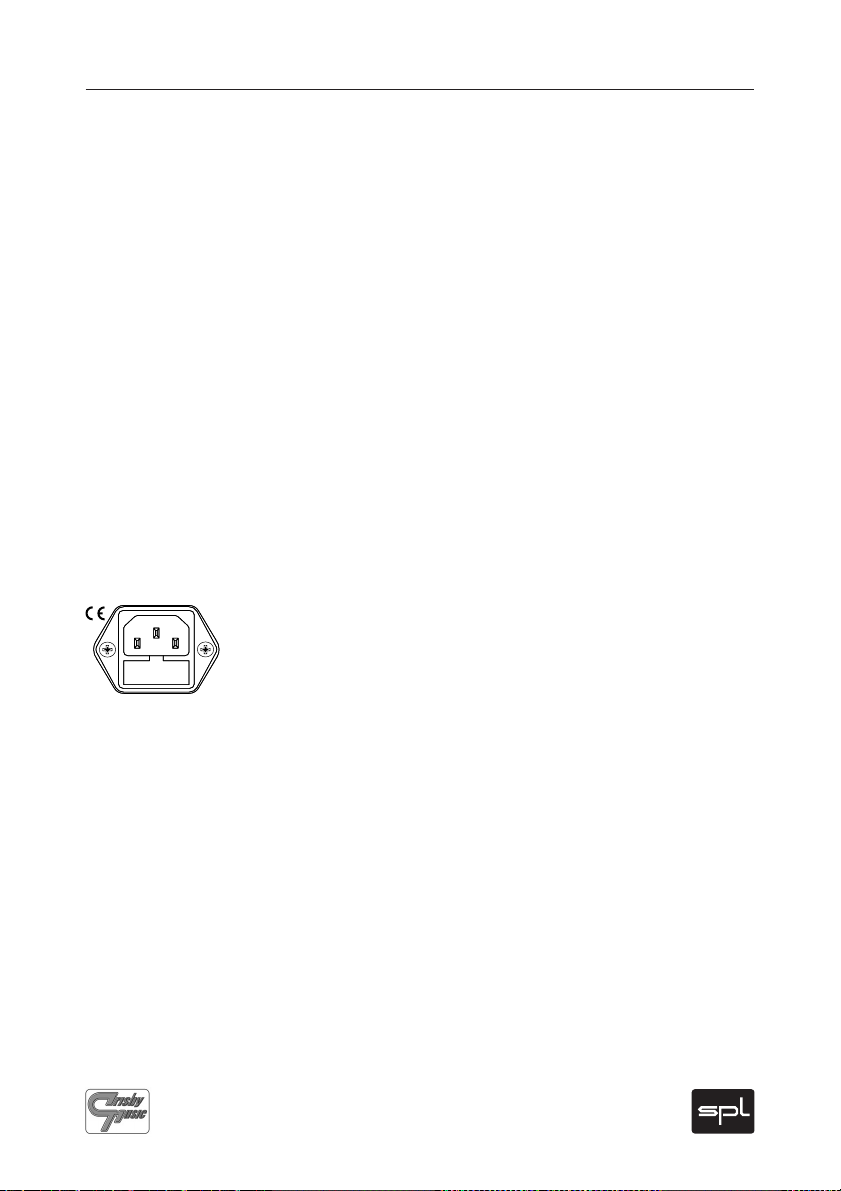

IMPORTANTE: regolate l’impo stazione di voltagg io sul pannello

230 V – 50 Hz/315 mA 115 V – 60 Hz/630 mA

VOLTAGE/FUSE

postariore in modo che corrisponda alle condizioni locali di alimentazione! Prima di collegare il MixDreamXP o altra apparecchiatura togliete l’alimentazione!

• Non apritelo. Potreste rischiare l’elettro-shock e danneggiare le vostre apparecchiature.

• Lasciate le riparazioni e la manutenzione a personale qualificato. In caso degli oggetti estranei dovessero cadere all’interno, contattate il vostro rivenditore autorizzato o il personale di supporto.

• Per evitare il rischio di elettro- shock o incendio, non esponete la vostra unità alla pioggia o all’umidità.

• In caso di fulmini, disconnettere l’unità.

• Scollegate il cavo prendendolo sempre dalla presa, mai tirando il cavo.

• Non forzare mai nessuno switch o nessun potenziometro.

• Per pulirlo, utilizzate sempre un panno morbido senza pelucchi. Evitate di usare detersivi, poichè potrebbero danneggiare l’unità. Se necessario, utilizzate invece un olio detergente privo di acidi.

Tut ti i diritti riser vati. Manuale MixD ream XP, Modello 2591

Page 7

Pannello posteriore/Connessioni

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

Page 8

Pannello posteriore/Connessioni

Il case del MixDreamXP è protetto dalle radiazioni elettromagnetiche e da quelle ad alta frequenza. Nondimeno, per la scelta del luogo di installazione appropriato, bisogna preoccuparsi di escludere interferenze dannose per il segnale. Prima della connessione, il MixDreamXP e tutti gli strumenti ad esso collegati devono essere spenti.

Il grafico seguente mostra la configurazione corretta per connettere segnali sbilanciati ai connettori XLR bilanciati.

bilanciato

Canali d’ingresso

sbilanciato

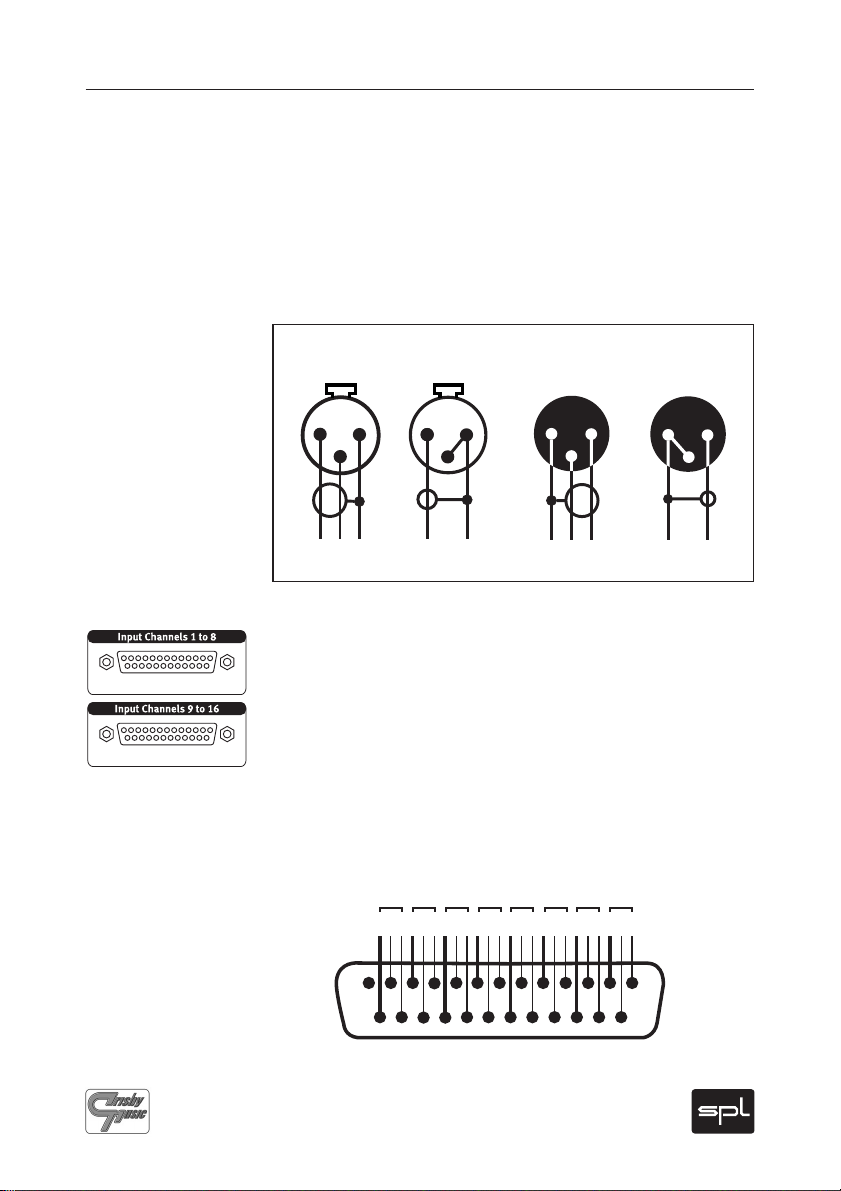

1 = Massa, 2 = Caldo (+), 3 = Freddo (-)

Consiglio generale

UscitaIngresso

bilanciato

sbilanciato

Il MixDreamXP ha 16 ingressi bilanciati elettronicamente connessi tramite 2 connettori DB 25. Potete trovare questi cavi frusta da XLR o TRS a DB25 in molti negozi che trattano materiale audio.

Di solito qui vanno collegate le uscite analogiche di un convertitore D/A che portano le tracce per il summing provenienti dalla DAW. Questi connettori s on o c on fo rmi al lo st an da rd Tas cam co n lo schema per i pin indicato qui sotto ...

12345678

GCHGCH GCHGCHGCHGCH GCHGCH

G= GROUND (Massa), C=COLD (-), H=HOT (+)

Tut ti i diritti riser vati. Manuale MixD ream XP, Modello 2591

Page 9

Pannello posteriore/Connessioni

Main Outputs

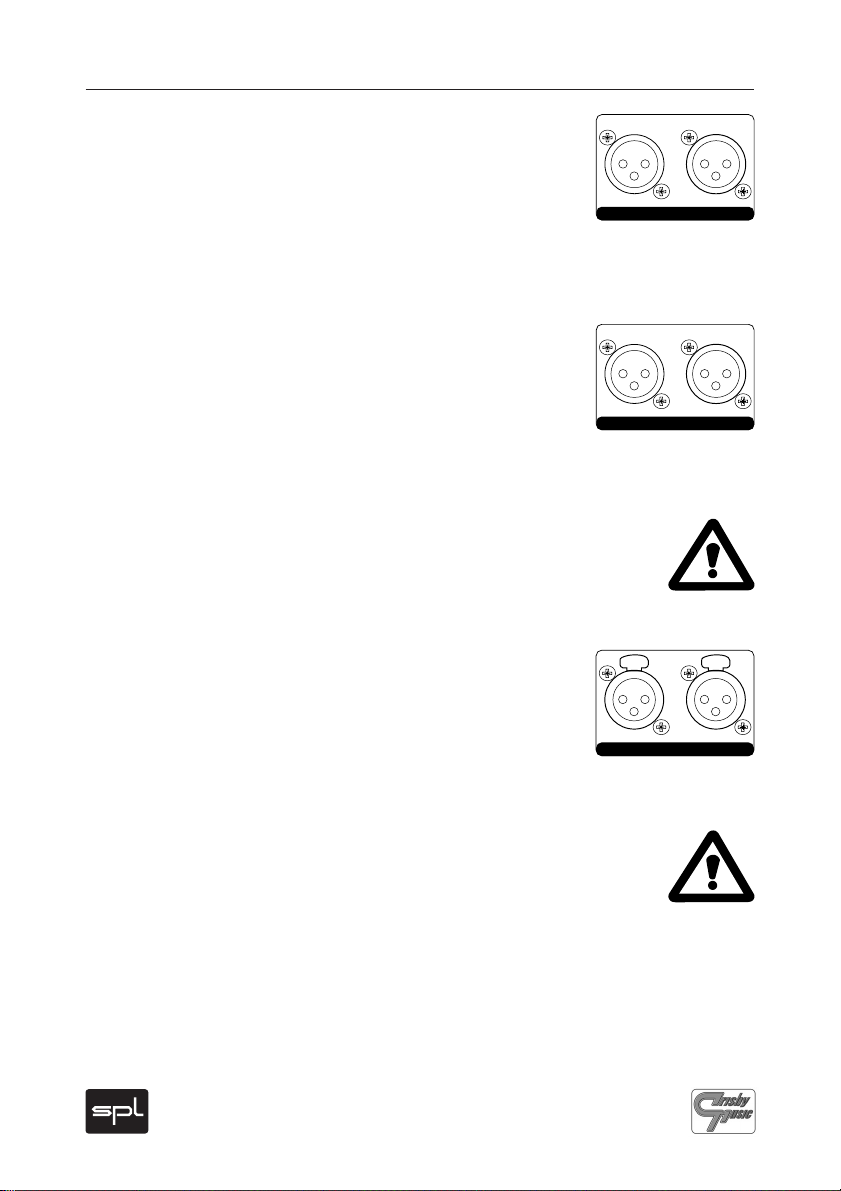

Le uscite principali (Main Outputs) forniscono un mixdown stereo per un registratore tramite connettori XLR b ilanciati elettronicamente. Di regola queste dovrebbero mandare il mix stereo ad un convertitore A/D che lo rimanda ad una nuova traccia della DAW.

Main Outputs

LeftRight

Monitor Outputs

L’u scita mon itor è parallela alle uscite principali e offre possibilità di ascolto separato del mix stereo tramite uscite XLR bilanciate elettronicamente.

CONSIGLIO: L’MTC 2 381 , Mo nit or & Talkback Controller della SPL, offre tutta la funzionalità di controllo per il monitoraggio di una DAW a questo stadio del percorso del segnale.

IMPORTANTE: Dal momento che le u scite Main e Monitor funzionano in parallelo, in caso si utilizzi una connessione sbilanciata per una, si avranno entrambe le uscite sbilanciate.

Expansion Inputs

L’Exp ansion- in è un ulteriore ingresso stereo su connettori XLR bilanciati elettronicamente. Può essere attivato tramite l’interruttore Expansion Input che si trova a destra sul pannello frontale. Tipicamente, le uscite principali di un altro MixDream XP vengono qui collegate per permettere il summing di f ino a 32 canali, ma naturalmente potete collegare qui qualsiasi segnale (stereo) da sommare. IMPORTANTE: Gli ingressi Expansion Inputs del primo MixDreamXP devono essere collegati alle uscite Main Output del secondo MixDreamXP – non dovete mai collegare gli Expansion Inputs di entrambe!

LeftRight

Monitor Outputs

Expansion Inputs

CONSIGLIO: per chi possiede un MixDream 2384: come espan-

sione per un MixDream 2384 risulta sempre conveniente usare un MixDreamXP. In questo modo potete sempre utilizzare gli stadi di processamento del MixDream 2384 per il mix stereo finale (Stereo Expander, Limiter, Master Insert, Trasformatori in uscita).

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

Page 10

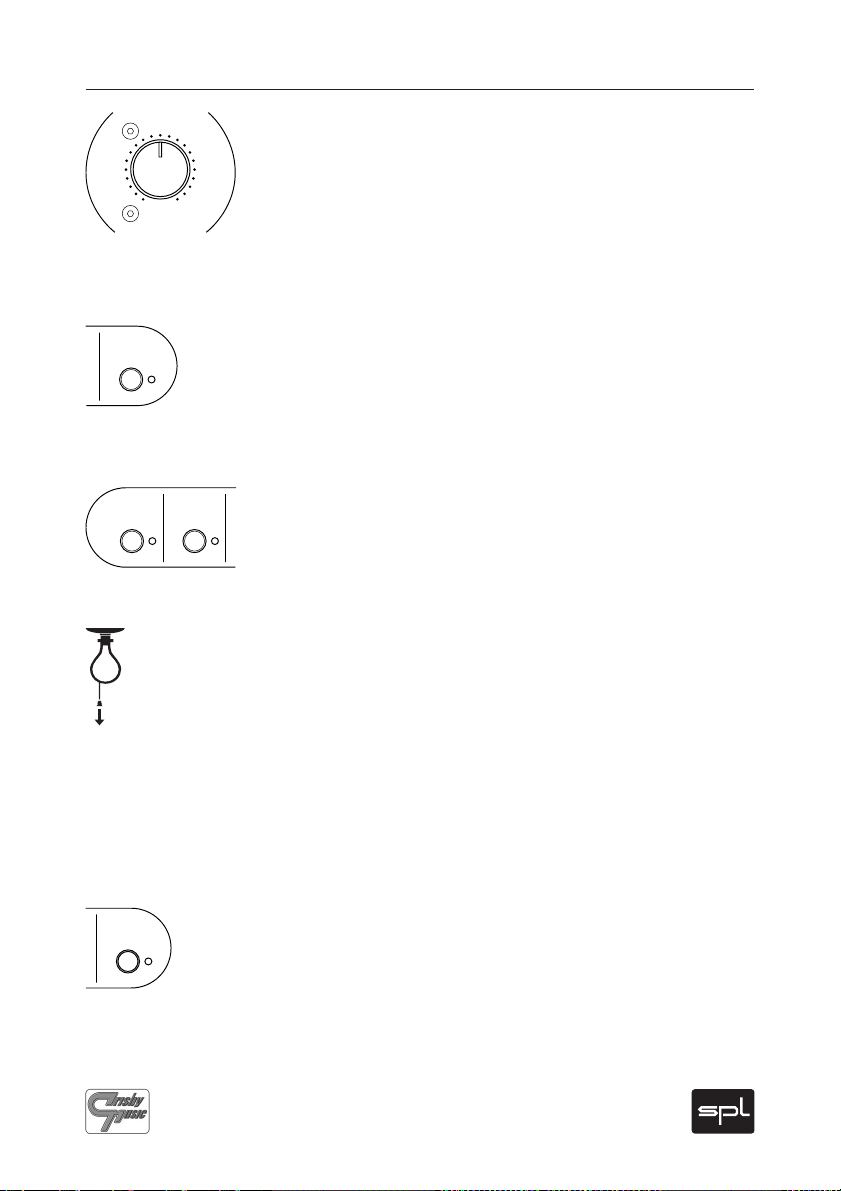

Elementi di Controllo

Output

Variable

Output

1/2 3/4

Mono Mono

Controllo d’uscita

Il controllo Output regola l’uscita generale del Mix-DreamXP (Main Outputs). Il suo range si estende da -14dB a +7dB. Con questo controllo è possibile regolare i livelli finali per i successivi convertitori AD. Poiché le Main Output e le Monitor Output sono in parallelo, entrambe le uscite vengono regolate globalmente tramite questo controllo.

Interruttore Variable Output

Il controllo Output viene attivato tramite l’interruttore Variable Output che si trova nel gruppo di switch a sinistra sul pannello frontale. Quando questo interruttore Variable Output non è attivo, il livello d’ingresso rimane inalterato (Unity Gain).

Switch Mono

Tut te le coppie di c anali del MixDreamXP [da 1/2 a 15/16] sono impostate di default con pan completamente a destra/sinistra. Questa config urazione è l’unico modo in cui og ni segnale, cont ribuendo all’immagine stereo, può conservare la propria posizione e caratteristiche di automazione. Tuttavia, per i segnali mono (come cassa, rullante, voce principale o basso che dovrebbero apparire in mezzo al mix), sarebbe uno spreco utilizzare (nei canali con pan completamente a destra/sinistra) 2 convertitori per un risultato mono. In questi casi, ogni coppia di canali può essere impostata in modalità mono (LED rosso), in modo che, per esempio, potrebbe esserci una cassa (mono) sul canale 1, il rullante sul canale 2 ed il basso sul canale 3, ecc. IMPORTANTE: Il pan per questi strumenti nel programma di sequencing dovrebbe posizionare la cassa completamente a sinistra, il rullante completamente a destra, e così via.

Expansion

Input

Switch Expansion Input

L’Exp ansion- in è un ulteriore ingresso stereo XLR (consultare pagina 9 per ulteriori dettagli) e può essere attivato tramite l’interruttore Expansion Inputs che si trova nel gruppo di switch a destra sul pannello frontale. Tipicamente, questo ingresso stereo offre la possibilità di mettere in link un’altra unità MixDreamXP.

Tut ti i diritti riser vati. Manuale MixD ream XP, Modello 2591

Page 11

Interruttore GND Lift (pannello posteriore)

Elementi di Controllo

L’in te rr u tt ore GND Lift switch separa la messa a terra interna da quella dello chassis. L’interruttore può essere attivato per eliminare il rumore di “ground loop” che possono verificarsi se il MixDreamXP è collegato ad unità con un diverso potenziale di messa a terra. Normalmente l’interrut tore dovrebbe rimanere in posizione GND per mantenere l’effetto della schermatura della sede in metallo.

Applicazioni e modalità di operazione

Summing

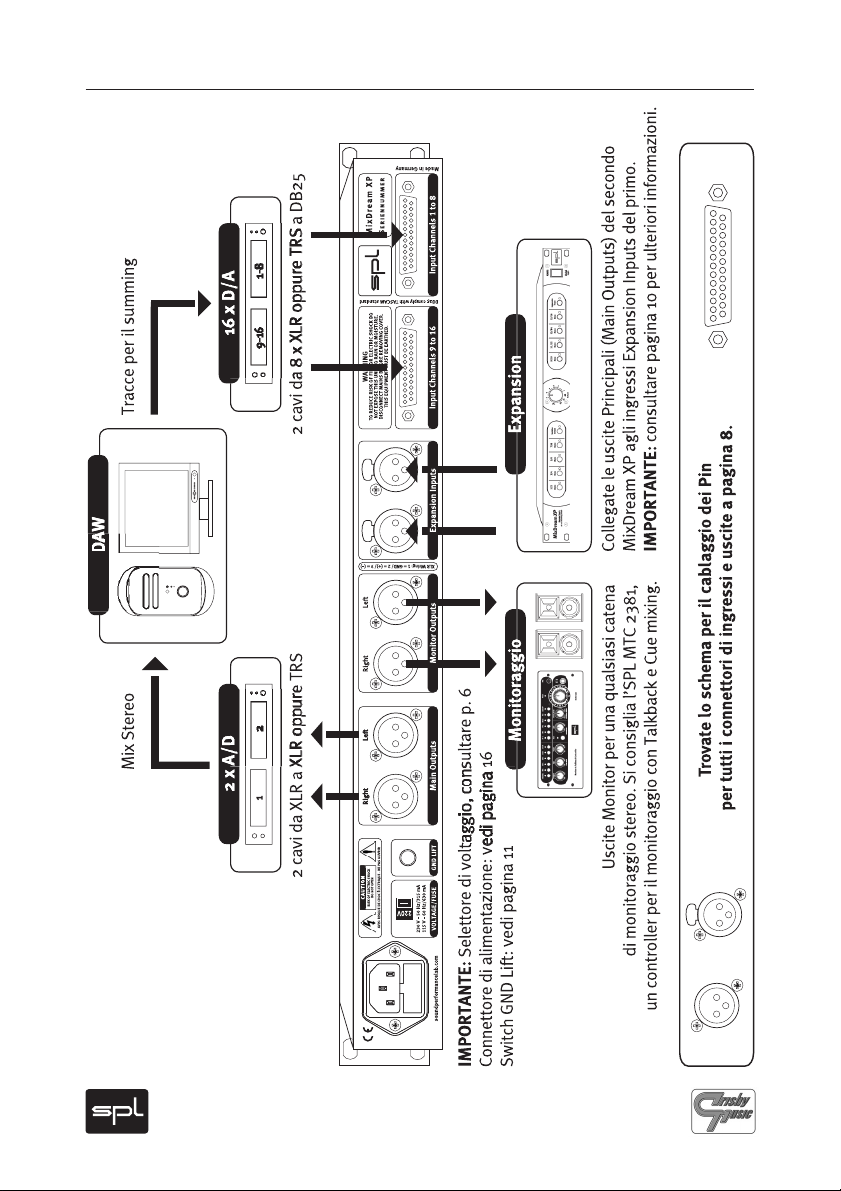

Le tracce destinate al summing analogico vengono indirizzate dalla DAW al MixDreamXP tramite convertitori. Per evitare differenze in sonorità e livello si consiglia di utilizzare convertitori identici.Sebbene spesso capiti di dover sommare più di 16 tracce, la raccomandazione generale per ridurre il numero di tracce è di mandare ad uno stesso bus di uscita del programma di sequencing quelle tracce che nel mix non vengono riprodotte simultaneamente nel vostro arrangiamento. In questo modo evitate il summing digitale e la vostra produzione benef icia al 100% del potenziale del summing analogico. Bisognerebbe impostare i segnali mono in modalità mono per mandarli ad un singolo convertitore D/A, evitando di dover usare una coppia di convertitori D/A per una sola traccia mono (vedi “Switch Mono” a pagina 10).

GND LIFT

IMPORTANTE: Nella DAW questi segnali devono essere impo-

stati con il pan completamente a sinistra o a destra.

Summing di Subgruppi

Per ridurre il numero di tracce ci sono due altre opzioni oltre a quella già menzionata: potete comprare altri MixDreamXP (cosa che, confessiamo, ci renderebbe molto felici) o sommare con lo stesso MixDreamXP gruppi delle vostre tracce.

Per esempio, potete organizzare gli strumenti del vostro mix in subgruppi, sistemare il panning nella DAW ed il MixDreamXP sommerà in un mix stereo che verrà nuovamente registrato.

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

Page 12

Applicazioni e modalità di operazione

MixDreamXP in applicazioni di Mastering

Il vostro MixDreamXP è predestinato ad applicazioni di mastering, in quanto abbiamo progettato la sua superiore qualità sonora proprio per queste occasioni. Due applicazioni risultano particolarmente interessanti: 1) il Mastering discreto, e 2)quello destinato ai formati SACD/DVD-A.

1) Di solito il fonico di uno studio di mastering richiede

un file stereo per il suo lavoro. Ma in un tale mixdown, qualsiasi problema, (per esempio variazioni di livello significative tra i subgruppi di strumenti) rappresenteranno limitazioni altrettanto significative per le vostre opzioni finali di mastering. Invece, se si esegue il mastering da un mix discreto con singole tracce o subgruppi, ognuna può essere sistemata in modo molto facile e veloce nel processo di mastering, oltre al fatto che gruppi individuali possono essere trattati con un processamento diverso. Il vostro risultato finale sarà chiaramente migliore, ed il tempo necessario minimo.

2) Sessioni multicanale possono essere sommate con l’alta

qualità delle apparecchiature analogiche per il processamento del segnale, cosa che diventa di estrema importanza se l’ingegnere desidera poi realizzare un SACD o un DVD-A.

Mettere in link più unità MixDreamXP

Un connettore di espansione permette di collegare un secondo MixDreamXP in caso non siano suff icienti 16 canali. IMPORTANTE: Le uscite principali del secondo MixDreamXP devono essere collegate agli ingressi Expansion Inputs della prima unità; non collegate gli ingressi Expansion Inputs di entrambe.

Se è necessario usare più di 2 MixDreamXP, raccomandiamo di utilizzare il terzo MixDreamXP come master—altrimenti i segnali provenienti dal primo MixDreamXP (per citare la situazione peggiore) non verrebbero necessariamente sommati in ciascuna unità seguente. In tale catena un MixDreamXP viene collegato agli ingressi Expansion Inputs mentre tutte le altre unità vengono collegate ai normali canali d’ingresso su connettore DB25 dell’unità master (vedi grafico alla pagina seguente).

Tut ti i diritti riser vati. Manuale MixD ream XP, Modello 2591

Page 13

Mettere in link più unità MixDreamXP

2591

Model

POWER

Made in Germany

SERIAL No.

Seriennummer

MixDream XP

Input Channels 1 to 8Input Channels 9 to 16

DB25 comply with TASCAM standard

2591

Model

POWER

Input

Expansion

WARNING

THIS EQUIPMENT MUST BE EARTHED.

NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE.

DISCONNECT MAINS BEFORE REMOVING COVER.

TO REDUCE RISK OF FIRE OR ELECTRIC SHOCK DO

Input

Expansion

Mono Mono Mono Mono

9/10 11/12 13/14 15/16

Output

Variable

1/2 3/4 5/6 7/8

Mono Mono Mono Mono

Discrete Class A

16 in 2 summing mixer

MixDream XP

2591

Model

POWER

Input

Expansion

Mono Mono Mono Mono

9/10 11/12 13/14 15/16

Output

Variable

2591

Model

POWER

Input

Expansion

Mono Mono Mono Mono

9/10 11/12 13/14 15/16

Output

Variable

1/2 3/4 5/6 7/8

Mono Mono Mono Mono

Discrete Class A

16 in 2 summing mixer

MixDream XP

2591

Model

POWER

Input

Expansion

Mono Mono Mono Mono

9/10 11/12 13/14 15/16

Output

Variable

2591

Model

POWER

Input

Expansion

Mono Mono Mono Mono

9/10 11/12 13/14 15/16

1/2 3/4 5/6 7/8

POWER

9/10 11/12 13/14 15/16

Output

Variable

1/2 3/4 5/6 7/8

Mono Mono Mono Mono

Discrete Class A

16 in 2 summing mixer

MixDream XP

2591

Model

POWER

Input

Expansion

Mono Mono Mono Mono

9/10 11/12 13/14 15/16

Output

Variable

Mono Mono Mono Mono

9/10 11/12 13/14 15/16

Output

Variable

1/2 3/4 5/6 7/8

Mono Mono Mono Mono

Discrete Class A

16 in 2 summing mixer

MixDream XP

Expansion Inputs

XLR Wiring: 1 = GND/ 2 = (+)/ 3 = (–)

1/2 3/4 5/6 7/8

Mono Mono Mono Mono

Discrete Class A

16 in 2 summing mixer

MixDream XP

1/2 3/4 5/6 7/8

Mono Mono Mono Mono

Discrete Class A

16 in 2 summing mixer

MixDream XP

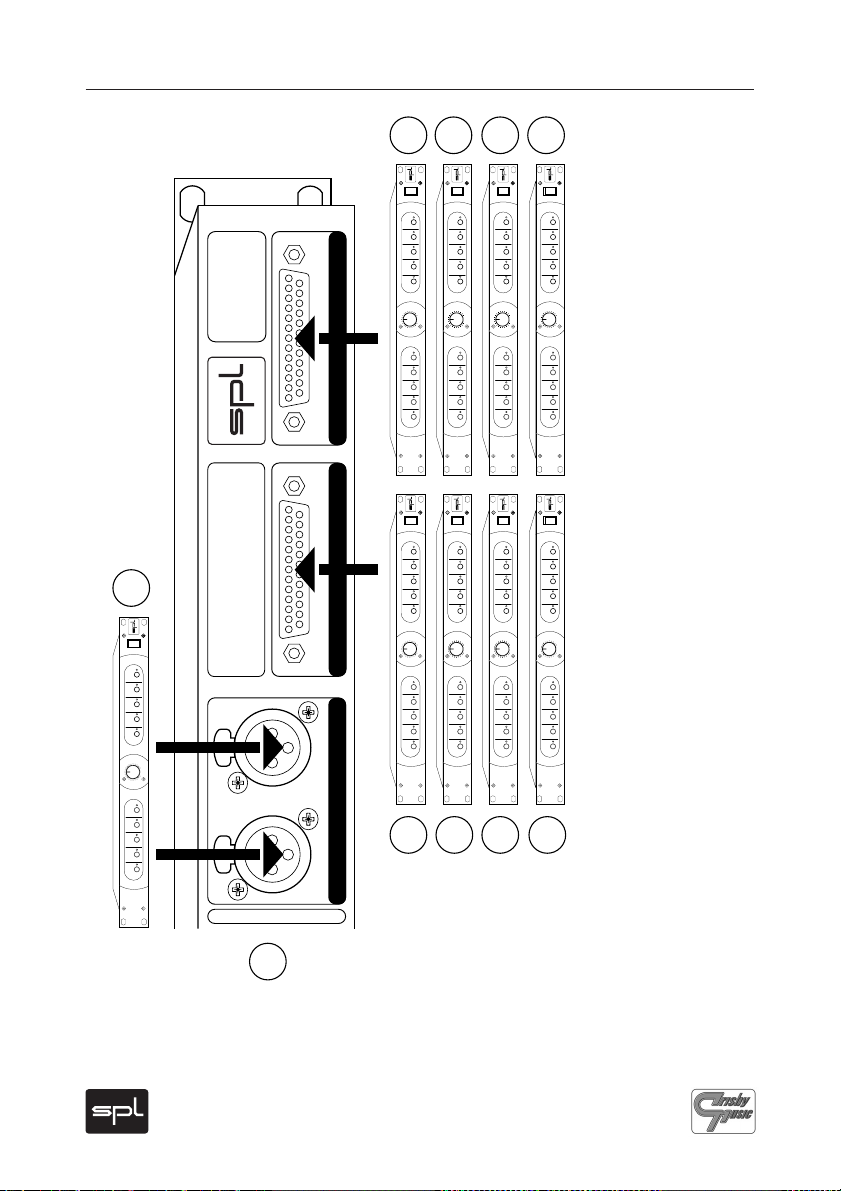

Un ulteriore MixDream XP è sempre collegato agli ingressi Expansion Inputs

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

Con più di 2 unità aggiuntive bisogna utilizzare i canali d’ingresso di un MixDream XP Master oltre ai sui ingressi Expansion Inputs.

Non collegate le unità a catena tramite gli ingressi Expansion Inputs, in quanto i segnali di ulteriori unità non verrebbero

necessariamente sommati nuovamente. Con tre unità potete avere un totale di 46 canali per il summing (se aggiungete gli ingressi

Expansion In liberi, avrete un totale di 50 canali d’ingresso per il summing). La massima configurazione comprende 10 MixDream XP e

somma 144 canali (162 inclusi gli ingressi Exp In liberi utilizzati come segnali d’ingresso).

Page 14

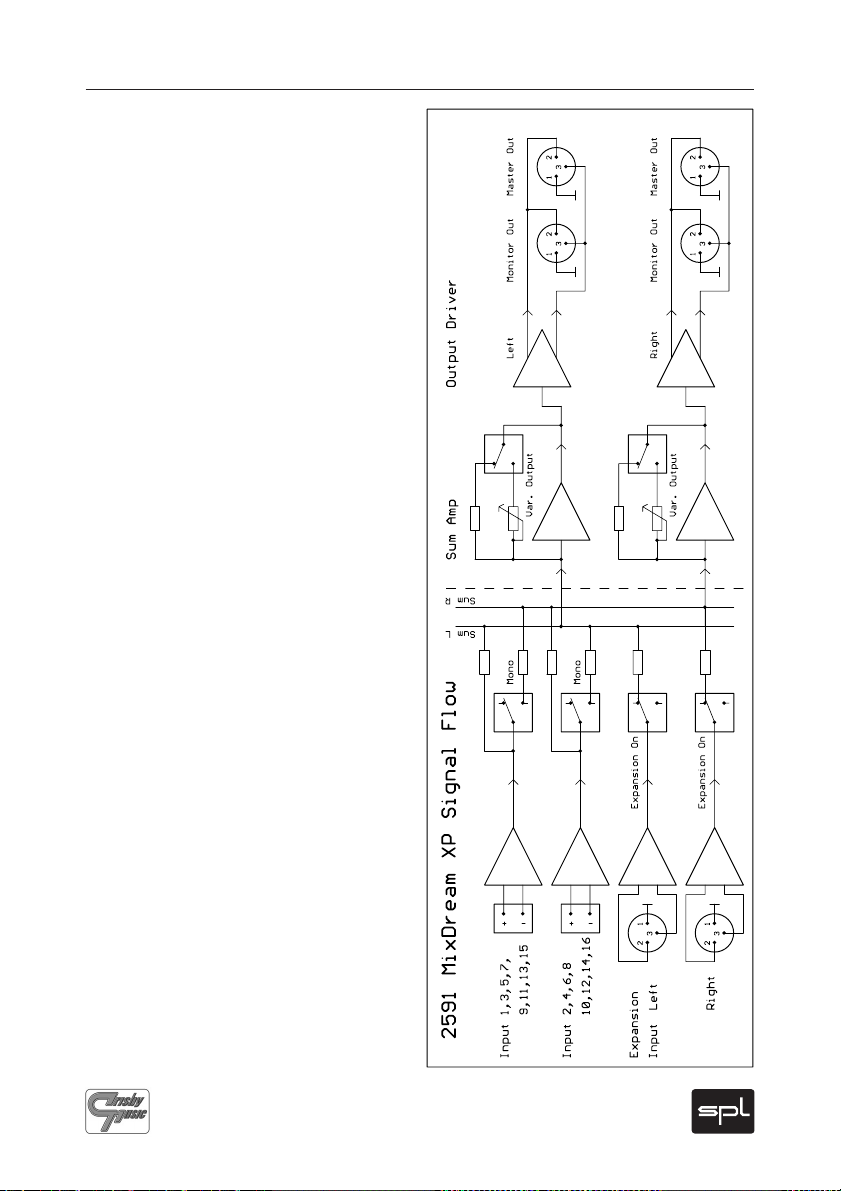

Diagramma a Blocchi

Tut ti i diritti riser vati. Manuale MixD ream XP, Modello 2591

Page 15

Risposta in frequenza , Analisi di spettro FFT

Misure

udio P recision 05/09/05 14:48:13 Frequency Response

+10

d B

-0

-1

-2

-3

-4

-5

-6

-7

-8

-9

-10 20 200k50 100 200 500 1k 2k 5k 10k 20k 50k 100k

udio P recision 05/09/05 14:41:38FFT Spectrum Analysis

+20

+10

-10

-20

-30

-40

-50

-60

d B u

-70

-80

-90

-100

-110

-120

-130

-140

-150 20 20k50 100 200 500 1k 2k 5k 10k

2591 MixDream XP

Expansion Input, Fix Output

A-A FREQ RESP 2 0Hz-200kHz.at2c

2591 MixDream XP

Expansion Input Noise Spectrum

A-A FFT Nois e .at2c

Bé, pensiamo proprio che questo si possa definire “una risposta in frequenza lineare” nel miglior senso della parola: persino a 200kHz il fall-off è minore di -1dB. E, per ricordarvelo, di solito una tipica risposta in frequenza ha misure che si aggirano attorno ai -3dB di fall-off.

L’a nal isi di spettro FFT qui sopra mostra lo spettro delle componenti di rumore. Qui abbiamo un livello generale veramente basso, in particolare senza brutti „picchi“.

udio P recision 05/09/05 14:46:52FFT Spectrum Analysis

+20

+10

-10

-20

-30

-40

-50

-60

d B u

-70

-80

-90

-100

-110

-120

-130

-140

-150

2k 20k4k 6k 8k 10k 12k 14k 16k 18k

2591 MixDream XP

Expansion Input, Fix Output Input Level:+10dBu

A-A FFT .at2c

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

L’a na li si qu i sotto mostra le componenti di distorsione ad un livello di ingresso di +10dBu. Al di sopra dell’incredibilmente basso (THD+N = -103dB) livello di rumore di fondo del MixDreamXP non è presente alcuna distorsione.

Page 16

L’alimentazione

Qui non abbiamo risparmiato né lavoro né spesa. Non conosciamo nessuno che fa del buon caffè con dei chicchi buonissimi e acqua non buona, e non conosciamo nessuno che produce apparecchiature audio che suonano benissimo con alimentazioni mediocri. Le parti migliori non possono dare un buon suono senza un’alimentazione affidabile.

Il MixDreamXP è dotato di alimentazione interna. Due trasformatori +/-15VA sono in grado di fornire adeguata corrente in ogni situazione, anche quando fate lavorare il MixDream XP al massimo delle sue possibilità.

Il trasformatore di alimentazione del MixDreamXP è anche ben schermato per minimizzare l’hum. L’alimentazione +/-30V (=60V) deriva da regolatori lineari di alta qualità il cui rumore sfiora l’immisurabile. Velocissimi diodi del raddrizzatore e condensatori da 14.000 microFarrad assicurano sempre corrente sufficiente e per qualsiasi picco immaginabile. Sono presenti anche condensatori 100nF/250V MKP stabilizzanti per assicurarvi che qualunque picco di carico non avrà effetti sul vostro mix.

L’alim ent azione del MixDreamXP deve essere fornita tramite il cavo standard IEC (da computer) a tre poli incluso. La catena dell’alimentazione (connessioni del cavo e trasformatore) è conforme agli standard VDE , UL e CSA appropriati. I fusibili sono da 315mA per 230 volt e da 630 mA per l’operatività a 115 volt.

Tut ti i diritti riser vati. Manuale MixD ream XP, Modello 2591

Page 17

Speciﬁ che

Risposta in frequenza: ‹1 Hz-200 kHz (-1 dB)

THD+N: -103 dBu

20-22 kHz, Input Level +10 dBu)

(

Livello di Rumore: -97 dBu (20-22 kHz, Pesato A)

Massimo Livello di Ingresso: +28 dBu

Massimo Livello di Uscita: +28 dBu

(@1 kHz, THD+ N -95 dB)

Gamma Dinamica: 125 dB

(20-22 kHz, Pesato A)

Crosstalk L-R: -90 dB

(@1 kHz, Input Level +10 dBu)

CMRR: ‹70 dB

(@1 kHz, Input Level +10 dBu)

Impedenza d’Ingresso: 10 kOhm

Impedenza d’Uscita: 65 Ohm

Consumo di corrente: 36 W

Dimensioni e Peso

Standard-EIA-Housing, 19 pollici/1 U

Dimensioni (L x A x P): 482 x 44 x 237 mm

Peso: 3,55 kg

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

Page 18

Garanzia

I prodotti SPL vengono garantiti per un periodo di un anno per difetti nei materiali o nell’assemblaggio. Far riferimento al vostro rivenditore locale per i completi termini di vendita e garanzia.

Tut ti i diritti riser vati. Manuale MixD ream XP, Modello 2591

Page 19

.............................................

Note

.............................................

Manuale MixDream XP, Modello 2591 Tutti i dirit ti riservati.

Page 20

Manuale MixDream

Modell0 2591

SPL ITALIA

Grisby Music srl

Via Giolitti, 8 60027 Osimo Stazione (AN)

Tel. +39 - 071 - 721 13 40 Fax +39 - 071 - 721 13 49

EMail: grisbymusic@grisby.it Web: www.grisby.it

SPL GERMANIA

SPL electronics GmbH

Sohlweg 55 41372 Niederkruechten

Tel. +49-2163-9 834-0 Fax +49-2163-983420

EMail: info@soundperformancelab.com Web: www.soundperformancelab.com
