Type SUP025MYDR

ISTRUZIONI PER L’USO

OPERATING INSTRUCTIONS

GEBRAUCHSANWEISUNG

MODE D’EMPLOI

INSTRUCCIONES DE USO

GEBRUIKSAANWIJZING

INSTRUCÇOES E MODO DE EMPREGO

PER LA VOSTRA SICUREZZA LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'USO.

FOR YOUR SAFETY CAREFULLY READ THE OPERATING INSTRUCTIONS.

POUR VOTRE SÉCURITÉ, LISEZ SOIGNEUSEMENT LES INSTRUCTIONS D’EMPLOI.

FÜR IHRE SICHERHEIT LESEN SIE BITTE SORGFÄLTIG DIE BEDIENUNGSANLEITUNG,

BEVOR SIE DAS GERÄT IN BETRIEB SETZEN.

LEER ATENTAMENTE ESTAS INSTRUCCIONES DE USO ANTES DE UTILIZAR LA MÁQUINA

PARA A SUA SEGURANÇA DEVE LER ATENTAMENTE ESTAS INSTRUÇÕES.

LEES DEZE GEBRUIKSAANWIJZING ZORGVULDIG VOORDAT U DE MACHINE GEBRUIKT.

FOR HOUSEHOLD USE ONLFOR HOUSEHOLD USE ONL

FOR HOUSEHOLD USE ONL

FOR HOUSEHOLD USE ONLFOR HOUSEHOLD USE ONL

Ci congratuliamo per la vostra scelta!

Grazie a questa macchina potrete gustare un delizioso caffè o cappuccino nel comfort della vostra casa.

Congratulations on your choice!

As the proud owner of the machine, you can now experience the taste of a delicious cup of espresso or cappuccino in the comfort of your own home.

Wir gratulieren Ihnen zu Ihrer Wahl!

Dank dieser Maschine können Sie jetzt bequem zu Hause einen köstlichen Espresso oder Cappuccino trinken.

Félicitations pour votre choix.

Grâce à cette machine, vous pouvez maintenant déguster chez vous un délicieux espresso ou un cappuccino.

¡Les felicitamos por su decisión!

Gracias a ésta máquina podrán degustar un delicioso café o capuchino en la comodidad de su hogar.

Wij feliciteren u met uw keuze!Dank zij dit apparaat kunt u thuis van een lekker kopje koffie of cappuccino genieten.

Felicitamo-lo pela sua escolha!

Graças à Coffee pode saborear um delicioso café ou cappuccino no conforto da sua casa.

• 2 •

• 3 •

• 4 •

• 5 •

ITALIANO

PRECAUZIONI IMPORTANTI

Durante l’utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.

1 Leggere attentamente tutte le istruzioni ed informazioni

riportate in questo manuale e in qualsiasi altro opuscolo contenuto nell’imballo prima di avviare od utilizzare la macchina espresso.

2 Non toccare superfici calde. 3 Non immergere cavo, spine o il corpo della macchina

in acqua o altro liquido per evitare incendi, scosse elettriche o incidenti.

4 Fare particolare attenzione durante l’utilizzo della

macchina espresso in presenza di bambini.

5 Togliere la spina dalla presa se la macchina non viene

utilizzata o durante la pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia.

6 Non utilizzare la macchina con cavo o spina danneggiati

o in caso di guasti o rotture. Far controllare o riparare l’apparecchio presso il centro di assistenza più vicino.

7 L’utilizzo di accessori non consigliati dal produttore

possono causare danni a cose e persone.

8 Non utilizzare la macchina espresso all’aperto. 9 Evitare che il cavo penda dal tavolo o che tocchi superfici

calde.

10 Tenere la macchina espresso lontano da fonti di calore. 11 Controllare che la macchina espresso sia in posizione

“Spento” prima di inserire la spina nella presa. Per

spegnerla, posizionarla su “Spento” e rimuovere quindi la spina dalla presa.

12 Utilizzare la macchina unicamente per uso domestico. 13 Fare estrema attenzione durante l’utilizzo del vapore.

CONSERVARE QUESTE

ISTRUZIONI

AVVERTENZA

La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intrvento di assistenza, fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere prestato da un centro di assistenza autorizzato. Non immergere la macchina in acqua.Qualsiasi riparazione dovrà essere effettuata unicamente dal centro di assistenza autorizzato.

1 Controllare che il voltaggio indicato sulla targhetta

corrisponda al vostro.

2 Non utilizzate mai acqua tiepida o calda per riempire

il serbatoio dell’acqua. Utilizzate unicamente acqua fredda.

3 Non toccate con le mani le parti calde della macchina

ed il cavo di alimentazione durante il funzionamento.

4 Non pulire mai con detersivi corrosivi o utensili che

graffiano. è sufficiente un panno morbido inumidito con acqua.

5 Per evitare la formazione di calcare, si può utilizzare

acqua minerale naturale.

ISTRUZIONI SUL CAVO

ELETTRICO

A Viene fornito un cavo elettrico abbastanza corto per

evitare che si attorcigli o che vi inciampiate.

B Si possono utilizzare, con molta attenzione, delle

prolunghe.

C Qualora venga utilizzata una prolunga, verificare:

1 che il voltaggio riportato sulla prolunga sia

perlomeno, uguale al voltaggio elettrico dell’lettrodomestico;

2 che sia munito di una spina a tre pin con messa

a terra (qualora il cavo dell’lettrodomestico sia di questo tipo);

3 che il cavo non penda dal tavolo per evitare di

inciamparvi.

• 6 •

1 GENERALITÀ

La macchina da caffè è indicata per la preparazione di caffè espresso impiegando sia caffè in grani sia caffè in polvere ed è dotata di un dispositivo per l’erogazione del vapore e dell’acqua calda. Il corpo della macchina, dall’elegante design, è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi previsti;

• riparazioni non eseguite presso i centri d’assistenza autorizzati;

• manomissione del cavo di alimentazione;

• manomissione di qualsiasi componente della macchina;

• impiego di pezzi di ricambio ed accessori non originali.

In questi casi viene a decadere la garanzia.

1.1 Per facilitare la lettura

Il triangolo d’avvertimento indica tutte le istruzioni importanti per la

sicurezza dell’utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!

Questo simbolo evidenzia le informazioni da tenere in maggiore considera-

zione, per un migliore utilizzo della macchina.

Le illustrazioni corrispondenti al testo si trovano

nel risvolto di copertina. Tenere queste pagine aperte durante la lettura delle istruzioni per l’uso.

1.2 Impiego di queste istruzioni per l’uso

Conservare queste istruzioni per l’uso in un luogo sicuro ed allegarle alla macchina per caffè qualora un’altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di proble-

ITALIANO

mi, non trattati del tutto o soltanto insufficientemente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati.

2 DATI TECNICI

• Tensione nominale Vedi targhetta posta sull’apparecchio

• Potenza nominale Vedi targhetta posta sull’apparecchio

• Materiale corpo

Termoplastico (ABS)

• Dimensioni (l x a x p) (mm)

280 x 385 x 390

• Peso (Kg)

• Lunghezza cavo (mm)

1200

• Pannello comandi

Frontale (Digitale)

• Serbatoio acqua

Estraibile

• Alimentazione Vedi targhetta posta sull’apparecchio

• Serbatoio acqua (lt.)

1,3

• Capacità contenitore caffè (gr)

230 di caffè in grani

• Pressione pompa (bar)

• Caldaia

2 - Alluminio

• Dispositivi di sicurezza Valvola di sicurezza pressione caldaia

termostato di sicurezza.

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso tecnologico.

Macchina conforme alla Direttiva Europea 89/ 336/CEE (Decreto legislativo 476 del 04/12/

92), relativa all’eliminazione dei disturbi

radiotelevisivi.

• 7 •

ITALIANO

100

250

100

misure in millimetri

• 8 •

3 NORME DI SICUREZZA

ITALIANO

sibilità di giocare con la macchina per caffè. I bambini non si rendono conto del pericolo connesso agli elettrodomestici.

- Non lasciare i materiali utilizzati per imballa-

re la macchina alla portata dei bambini.

Mai mettere a contatto dell’acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l’acqua calda possono provocare scottature! Mai dirigere il getto di vapore o dell’acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature!

Destinazione d’uso

- La macchina per caffè è prevista esclusivamente per l’impiego domestico.

- È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che essi comportano!

- La macchina per caffè deve essere utilizzata solo da adulti in condizioni psico-fisiche non alterate.

Alimentazione di corrente

- Allacciare la macchina per caffè soltanto ad una presa di corrente adeguata.

- La tensione deve corrispondere a quella indicata sulla targhetta dell’apparecchio.

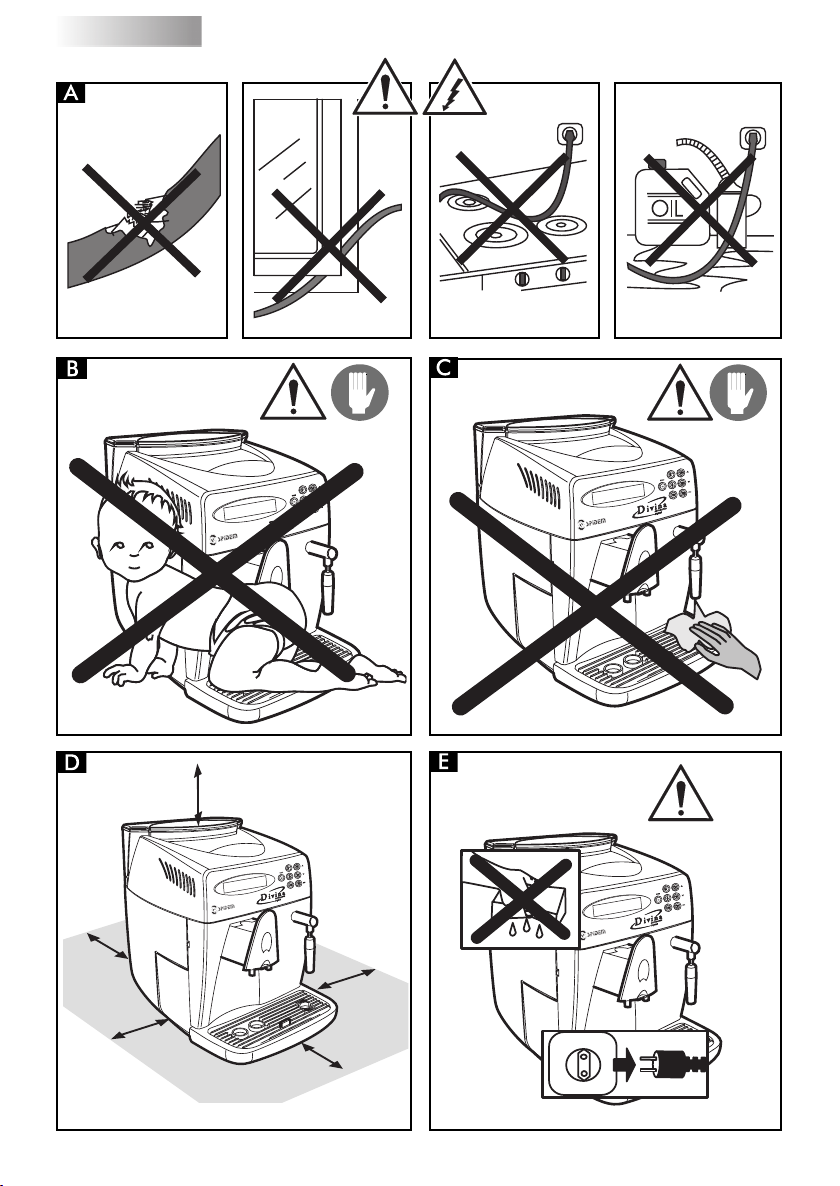

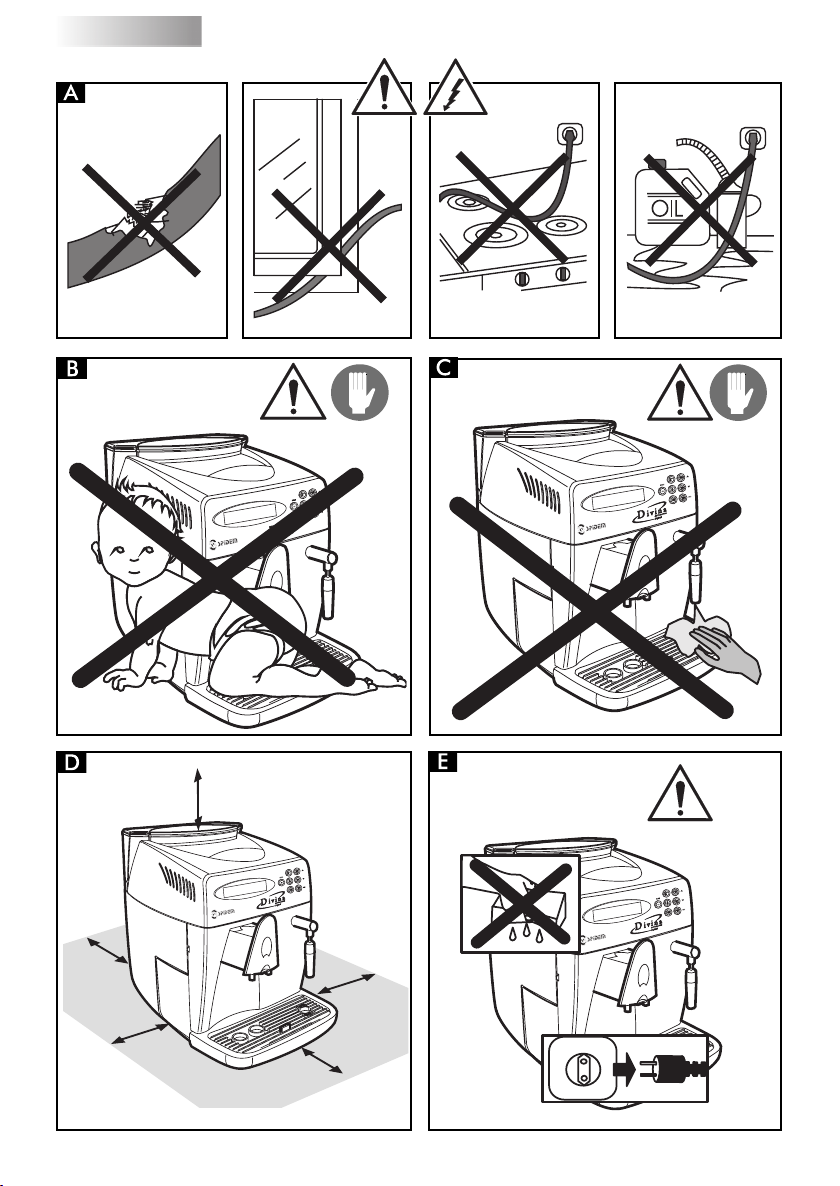

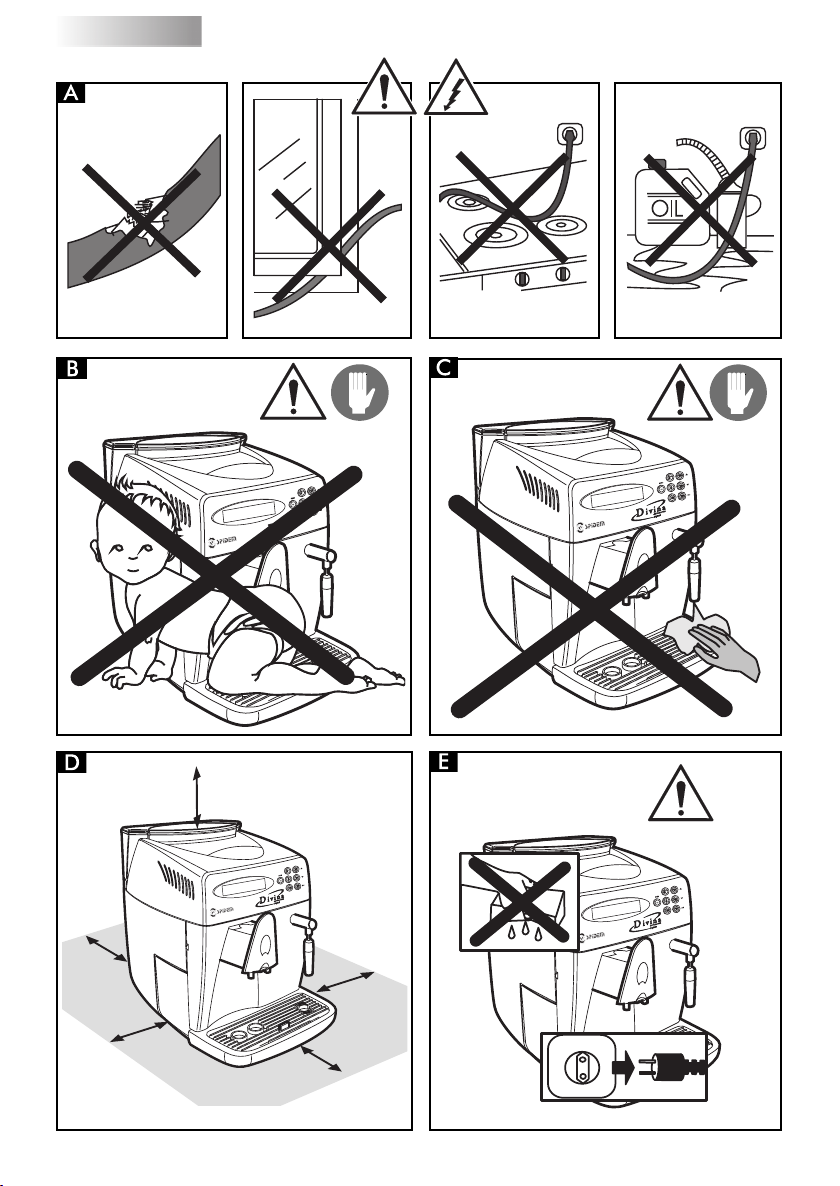

Cavo d’alimentazione (Fig.A)

- Mai usare la macchina per caffè se il cavo d’alimentazione è difettoso.

- Far sostituire subito da un Centro di Assistenza Autorizzato i cavi e le spine difettosi.

- Non far passare il cavo d’alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall’olio.

- Non portare o tirare la macchina per caffè tenendola per il cavo.

- Non estrarre la spina tirandola per il cavo oppure toccarla con le mani ed i piedi bagnati.

- Evitare che il cavo d’alimentazione cada liberamente da tavoli o scaffali.

Protezione d’altre persone (Fig.B)

- Assicurarsi che nessun bambino abbia la pos-

Pericolo d’ustioni (Fig.C)

- Non dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/ o d’acqua calda: pericolo di scottature.

- Usare sempre le apposite maniglie o manopole.

- Non inserire oggetti attraverso le aperture dell’apparecchio.

Spazio per l’installazione, l’uso e la manutenzione (Fig.D)

- Scegliere un piano d’appoggio ben livellato.

- Sistemare la macchina per caffè in un posto sicuro, dove nessuno possa rovesciarla o venirne ferito.

- Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile;

- Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme aperte per evitare che la carcassa fonda o comunque si danneggi.

- Porre a 10 cm di distanza da pareti e piastre di cottura.

- Non tenere la macchina a temperature inferiori a 0°C; c’è il pericolo che il gelo possa danneggiare la macchina.

- La presa di corrente deve essere raggiungibile in ogni momento.

- Non usare la macchina per caffè all’aperto.

Pulizia (Fig.E)

- Prima di pulire la macchina, è indispensabile posizionare l’interruttore generale (7) su “O” e poi staccare la spina dalla presa di corrente.

- Inoltre, aspettare che la macchina si raffreddi.

- Mai immergere la macchina nell’acqua! Impedire che venga a contatto con getti d’acqua.

- È severamente vietato cercare d’intervenire all’interno della macchina.

• 9 •

ITALIANO

Custodia della macchina

- Quando la macchina rimane inutilizzata per un periodo prolungato, spegnere la macchina e staccare la spina dalla presa.

- Custodirla in luogo asciutto e non accessibile ai bambini.

- Proteggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione

- Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa di corrente. Mai mettere in funzione una macchina difettosa.

- Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni.

- Nel caso di interventi e/o riparazioni non eseguiti da centri di assistenza autorizzato, si declina ogni responsabilità per eventuali danni.

Antincendio

- In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

DESCRIZIONE COMPONENTI:

Fig.01

1 Contenitore caffè in grani 2 Coperchio mobile contenitore caffè in gra-

ni (salva aroma) 3 Pomello regolazione macinatura 4 Pomello regolazione dose 5 Coperchio dosatore caffè in polvere 6 Piano appoggia-tazze 7 Interruttore generale (ON/OFF) 8 Coperchio serbatoio acqua 9 Serbatoio acqua 10 Cassetto raccogli fondi 11 Cavo alimentazione 12 Vasca raccogli gocce + griglia 13 Erogatore caffè regolabile in altezza 14 Tubo vapore/acqua calda 15 Sportello anteriore 16 Pomello erogazione vapore 17 Gruppo erogatore caffè 18 Pannello comandi 19 Chiave gruppo erogatore caffè 20 Spazzolino per pulizia 21 Misurino caffè in polvere

Pannello comandi

22 Pulsante selezione caffè espresso

“Pagina sù” nel modo programmazione 23 Pulsante erogazione caffè

“Pagina giù” nel modo programmazione 24 Pulsante erogazione caffè lungo

“ESC” nel modo programmazione 25 Pulsante selezione caffè macinato 26 Pulsante selezione funzione acqua calda 27 Pulsante selezione funzione

decalcificazione 28 Pulsante selezione Programmazione

“OK” nel modo programmazione 29 Display LCD 30 Indicatore vaschetta piena

• 10 •

4 INSTALLAZIONE

Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle “Norme di sicurezza” riportate nel cap. 3.

ITALIANO

Acqua calda nonché altri liquidi possono danneggiare il serbatoio e/o la macchina. Non mettere in funzione la macchina senz’acqua: accertarsi che ve ne sia a sufficienza all’interno del serbatoio.

4.1 Imballo

L’imballo originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

4.2 Operazioni preliminari

• Prelevare dall’imballo la macchina da caffè e posizionarla in un luogo idoneo rispondente ai requisiti richiesti e descritti nelle norme di sicurezza (cap.3).

• Aprire lo sportello della macchina, prelevare la vasca raccogligocce (12) dall’imballo ed inserirvi il cassetto raccoglifondi (10); successivamente inserire la vasca raccogligocce nella macchina (Fig.21).

• Assicurarsi che la vasca raccogligocce con la griglia (Fig.01-pos.12), il cassetto fondi (10) ed il gruppo erogatore caffè (17) siano inseriti correttamente e che lo sportello anteriore (15) sia chiuso.

• Conservare a portata di mano lo spazzolino per la pulizia (20), la chiave gruppo erogatore caffè (19) che vengono forniti in dotazione con la macchina.

Se all’accensione della macchina il

display segnala un’anomalia, significa che una delle parti sopra descritte non è stata posizionata correttamente (Vedi cap.15).

4.3 Prima accensione

• Aprire il coperchio del serbatoio acqua (Fig.02) ed estrarre il serbatoio (Fig.03). Sciacquare e riempire, con acqua fresca potabile (Fig.04), il serbatoio; si consiglia di non superare il riferimento contrassegnato con la dicitura “MAX”. Reinserire il serbatoio acqua nella sede apposita e riposizionare il coperchio sopra ad esso.

• Sollevare il coperchio (Fig.05) e immettere caffè in grani nel contenitore (Fig.06).

Usare sempre e soltanto caffè in

grani. Caffè in polvere, liofilizzato, nonché altri oggetti danneggiano la macchina.

• Riposizionare il coperchio nel contenitore caffè (1).

• Inserire la spina nella presa di corrente sul retro della macchina da caffè (Fig.07), dopo essersi assicurati che l’interruttore generale (7) sia in posizione (O). Inserire la spina dell’altro capo del cavo in una presa a parete di corrente adeguata.

• La macchina si presenta con l’interruttore generale in posizione (O); per accenderla è sufficiente premere il pulsante (Fig.08); la macchina comincia a scaldarsi e sul display appare:

RISCIACQUO ATTENDERE ...

Quando viene raggiunta la giusta temperatura, la macchina esegue un ciclo di risciacquo.

• Per caricare il circuito, dirigere il tubo vapore (Fig.01-pos.14) sulla vasca raccogligocce, mettere una tazza o un recipiente adatto sotto il beccuccio del tubo vapore e premere il pulsante (26), sul display appare alternativamente.

RISCIACQUO ATTENDERE ...

EROGAZIONE ACQUA ATTENDERE ...

• Ruotare il pomello (Fig.09) in senso antiorario ed attendere fino a quando fuoriesce acqua, in modo regolare, dal tubo vapore; per interrompere l’erogazione di acqua, ruotare il pomello in senso orario.

Immettere nel serbatoio (9) sempre e soltanto acqua fresca non gassata.

Nota: Prima di procedere alla prima messa in funzione, in caso di pro-

• 11 •

ITALIANO

lungata inattività, se il serbatoio acqua è stato vuotato completamente è obbligatorio caricare il circuito della macchina. Inoltre il circuito va caricato ogni qual volta viene visualizzato sul display.

CARICARE CIRCUITO

• Premere nuovamente il pulsante 26.

• Terminata la fase di riscaldamento sul display appare:

SELEZIONARE FUNZIONE PRONTO X L'USO

• Terminate le operazioni di cui sopra, la macchina è predisposta per l’uso.

• Per erogare caffè, acqua calda o vapore, ed utilizzare correttamente la macchina, seguire attentamente le istruzioni che seguono.

5 MACINACAFFÈ (FIG.10)

Attenzione! La manopola di

regolazione della macinatura, posta all’interno del contenitore caffè (Fig.10), deve essere ruotata solo quando il macinacaffè è in funzione. Non inserire caffè in polvere e/o liofilizzato nel contenitore caffè in grani. È vietato introdurre qualsiasi materiale che non sia caffè in grani. Il macinacaffè contiene organi in movimento che possono essere pericolosi; vietato introdurre le dita e/o altri oggetti. Prima di intervenire, per qualsiasi motivo, all’interno del contenitore caffè, disinserire l’interruttore generale (7) e staccare la spina dalla presa di corrente. Non immettere caffè in grani quando il macinacaffè è in funzione.

La qualità ed il gusto del caffè dipendono, oltre che dalla miscela utilizzata, anche dal grado di macinatura. La macchina è dotata di un pomello (Fig.10) per la regolazione del grado di macinatura. Per variare il grado di macinatura ruotare il pomello graduato quando il macinacaffè è in funzione; le cifre riportate sulla manopola indicano il

grado di macinatura. Ogni apparecchio è regolato, in fabbrica, su un grado di macinatura medio: se la macinatura risulta essere troppo fine è necessario ruotare la manopola verso valori più alti; se la macinatura risulta essere troppo grossa è necessario ruotare la manopola verso valori più bassi. La variazione del grado di macinatura si noterà soltanto dopo l’erogazione di tre/quattro caffè. Usare miscele di caffè in grani per macchine espresso. Evitare di utilizzare gradi di macinatura in posizioni estreme (Es.1 – 16); in questi casi utilizzare miscele di caffè differenti. Conservare il caffè al fresco, in un contenitore chiuso ermeticamente.

La macinatura deve essere regolata nel caso in cui il caffè verga erogato in modo non ottimale: Erogazione troppo veloce = macinatura troppo grossa > ruotare il pomello su valori più bassi; Erogazione a gocce e/o assente = macinatura troppo fine > ruotare il pomello su valori più alti.

6 REGOLAZIONE DOSE CAFFÈ

(FIG.11)

Nella macchina è possibile regolare la quantità di caffè (dose) che si desidera macinare. La dose viene impostata, dal costruttore, su un valore medio che soddisfa la maggior parte delle esigenze. Ruotando il pomello (Fig.11), situato all’interno del contenitore caffè, in senso antiorario si aumenta la dose di caffè in polvere; ruotando il pomello in senso orario si diminuisce la dose di caffè in polvere. La regolazione della dose deve essere effettuata prima di premere il pulsante di erogazione caffè. Questo sistema permette di ottenere un’erogazione ottimale con tutti i tipi di caffè presenti in commercio.

7 EROGAZIONE CAFFÉ

Nota: Nel caso in cui la macchina non eroghi caffè, verificare che il serbato-

io apposito contenga acqua a sufficienza.

• Prima di erogare caffè verificare che il serba-

• 12 •

toio acqua ed il serbatoio caffè siano pieni e che sul display sia visualizzato:

SELEZIONARE FUNZIONE PRONTO X L'USO

• Posizionare 1 o 2 tazze sotto ai beccucci

dell’erogatore; potete regolare l’altezza dell’erogatore spostandolo manualmente verso l’alto o verso il basso (Fig.12), in modo che si adatti alle vostre tazzine.

7.1 Erogazione con caffè in grani

• Per erogare il caffè occorre premere il tasto

di erogazione caffè (22, 23 o 24); sul display viene indicato (per esempio)

1 ESPRESSO

Per erogare 1 caffè, posizionare una sola tazzina sotto ai beccucci di erogazione caffè e premere una sola volta il pulsante (22, 23 o

24); per erogare 2 caffè, posizionare due tazzine sotto ai beccucci di erogazione caffè e premere 2 volte di seguito il pulsante (22, 23 o 24); sul display appare:

2 ESPRESSI

In questa modalità di funzionamento, la macchina provvede automaticamente a macinare e dosare la giusta quantità di caffè; la preparazione di due caffè richiedere due cicli di macinatura e due cicli di erogazione gestiti automaticamente dalla macchina.

• Successivamente si avvia il ciclo di erogazione.

• Dopo aver compiuto il ciclo di preinfusione,

il caffè comincerà a fuoriuscire dal beccuccio erogatore (Fig.01-pos.13). L’erogazione del caffè si fermerà automaticamente quando verrà raggiunto il livello preimpostato (vedi par.7.3); è comunque possibile interrompere l’erogazione del caffè premendo il pulsante (Fig.01-pos. 22, 23 o 24).

7.2 Erogazione con caffè in polvere

Per utilizzare questa funzione è necessario utilizzare il misurino (Fig.01-

pos.21) per dosare il caffè in polvere all’in-

ITALIANO

terno della macchina.

Inserire nel dosatore (5) solo caffè in

polvere per macchine espresso; caffè in grani, liofilizzato, ed altri materiali, inseriti in questo dosatore, danneggiano la macchina.

È vietato inserire le dita all’interno del

dosatore caffè in polvere, vi sono degli organi in movimento.

Per prelevare la giusta quantità, di caffè in polvere, da inserire nel dosatore, utilizzare solo il misurino (21) in dotazione alla macchina. Inserire un solo misurino, di caffè in polvere, alla volta; per ottenere due caffè è obbligatorio effettuare due cicli separati in successione l’uno all’altro.

• Premere il pulsante (25) per selezionare la

funzione; sul display appare:

SELEZIONARE FUNZIONE CAFFE' MACINATO

• Sollevare il coperchio dosatore caffè in pol-

vere (Fig.13).

• Prelevare, con il misurino, una dose di caffè;

togliere la quantità eccessiva di caffè in polvere presente nel misurino.

• Vuotare il caffè in polvere all’interno del

dosatore (Fig.14).

• Chiudere il coperchio del dosatore caffè in

polvere.

• Per erogare il caffè occorre premere il tasto

di erogazione caffè (22, 23 o 24); sul display appare (per esempio):

1 ESPRESSO CAFFE' MACINATO

• Si avvia il ciclo di erogazione.

• Dopo aver compiuto il ciclo di preinfusione,

il caffè comincerà a fuoriuscire dal beccuccio erogatore (13). L’erogazione del caffè si fermerà automaticamente quando viene raggiunto il livello preimpostato (vedi par.7.3); è comunque possibile interrompere l’erogazione del caffè premendo il pulsante (22, 23 o 24).

• Successivamente la macchina si riporta auto-

maticamente nel modo di funzionamento normale (vedi par. 7.1).

• 13 •

ITALIANO

7.3 Regolazione quantità caffè per tazza

La macchina è stata programmata per erogare 3 tipi di caffè: caffè espresso con il pulsante (22), caffè normale con il pulsante (23) e caffè lungo con il pulsante (24). Per adattare i valori programmati alle dimensioni delle tazze, porre la tazza sotto l’erogatore (13), premere il tasto di erogazione del tipo di caffè desiderato (22, 23 o 24) e mantenerlo premuto, sul display viene visualizzato (per esempio):

1 ESPRESSO PROGRAMMAZ. DOSE

Attendere che la tazza venga riempita con la quantità desiderata ed a quel punto rilasciare il tasto.

Avvertenza: mantenere il tasto (22, 23 o 24) premuto durante tutto il

processo di erogazione del caffè.

In questo modo la macchina è programmata per erogare la quantità di caffè da voi desiderata.

8 EROGAZIONE ACQUA CALDA

Attenzione: all’inizio possono verifi-

carsi brevi spruzzi di acqua calda: pericolo di scottature. Il tubo d’erogazione dell’acqua calda può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• Prima di erogare acqua calda verificare che

sul display sia visualizzato.

SELEZIONARE FUNZIONE PRONTO X L'USO

Con la macchina pronta per l’erogazione del caffè, procedere nel seguente modo.

• Premere il pulsante (26); sul display appare,

in modo alternato

SELEZIONARE FUNZIONE PRONTO X L'USO

• Mettere una tazza e/o un recipiente sotto al

tubo acqua calda/vapore (Fig.15).

• Aprire, in senso antiorario, il pomello come

EROGAZIONE ACQUA PRONTO X L'USO

indicato in Fig.15.

• Prelevare la quantità desiderata di acqua calda; per fermare l’erogazione dell’acqua calda ruotare in senso orario il pomello.

• Premere nuovamente il pulsante (26); la macchina si riporta nel modo di funzionamento normale e sul display appare.

SELEZIONARE FUNZIONE PRONTO X L'USO

9 EROGAZIONE VAPORE/

PREPARAZIONE DEL CAPPUCCINO

Il vapore può essere utilizzato per montare il latte per il cappuccino ma

anche per il riscaldamento delle bevande.

Pericolo di scottature!

All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• Con la macchina pronta per erogare caffè,

dirigere il tubo vapore (14) sopra la vasca raccogligocce, aprire il pomello (16) “Acqua calda/vapore” per qualche istante, in modo da far uscire l’acqua residua dal tubo vapore; in breve tempo comincerà ad uscire solo vapore. Sul display viene visualizzato:

VAPORE

• Chiudere il pomello (16).

• Riempire con latte freddo 1/3 del contenitore

che si desidera utilizzare per preparare il cappuccino.

Per garantire un miglior risultato nella preparazione del cappuccino, il lat-

te e la tazza utilizzata devono essere freddi.

• Immergere il tubo vapore nel latte da riscal-

dare e aprire il pomello (16); far ruotare il recipiente con lenti movimenti dal basso verso l’alto per rendere uniforme la formazione di schiuma (Fig.16).

• 14 •

• Dopo aver utilizzato il vapore per il tempo desiderato chiudere il pomello (16).

• Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande.

• Pulire, dopo questa operazione il tubo vapore con un panno umido (Fig.17).

10 PULIZIA E MANUTENZIONE

Pulizia generica

• La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.

• Non immergere la macchina nell’acqua e non inserire i componenti nella lavastoviglie.

• Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia.

• Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/ o un forno convenzionale

• Si consiglia di pulire quotidianamente il serbatoio dell’acqua, provvedendo al ricambio dell’acqua.

• Pulire il dosatore caffè in polvere quotidianamente:

- Prendere il pennello in dotazione e pulire il

dosatore (Fig.18).

• Per la pulizia dell’apparecchio utilizzare un panno morbido inumidito con acqua (Fig.19).

• Pulire il vano di servizio ed il gruppo erogatore.

• Raccomandiamo di svuotare e pulire ogni giorno la vasca raccogli gocce (12) ed il cassetto raccogli fondi (10); per eseguire questa operazione è necessario aprire lo sportello anteriore (Fig.20) ed estrarre la vasca raccogli gocce (Fig.21); successivamente si può procedere con lo svuotamento ed alla pulizia di tutti i componenti.

• L’erogatore caffè può essere tolto per la pulizia (Fig.24):

- Abbassare i beccucci dell’erogatore

- Impugnare l’erogatore come indicato in

Fig.24 ed estrarlo dalla sua sede.

- Lavare il tutto con acqua calda.

10.1 Gruppo erogatore

Il gruppo erogatore (17) deve esse-

re pulito ogni volta che si riempie il contenitore di caffè in grani o, in ogni caso, almeno una volta alla settimana.

ITALIANO

• Spegnere la macchina premendo l’interruttore (7) in posizione (O) ed estrarre la spina dalla presa di corrente a parete.

• Aprire lo sportello di servizio (15), successivamente togliere la vasca raccogli gocce (12) e di conseguenza il cassetto raccogli fondi.

• Estrarre il gruppo erogatore tenendolo per l’apposita maniglia e premendo sul tasto indicato dalla scritta “PUSH” (Fig.22).

• Assicurarsi che i due filtri in acciaio siano liberi da ogni residuo di caffè. Il filtro superiore si può togliere svitando, in senso antiorario, il perno di plastica con l’apposita chiave in dotazione (Fig.23).

• Il gruppo erogatore può essere lavato solo con acqua calda senza detergente. Quindi lavarlo ed asciugare accuratamente tutti i suoi componenti.

• Rimontare il filtro ed avvitare nuovamente, con cura, il perno in plastica servendosi dell’apposita chiave.

• Pulire accuratamente il vano interno della macchina.

• Tenendolo per l’apposita maniglia, introdurre di nuovo il gruppo erogatore nell’apposito vano fino ad ottenerne l’aggancio.

• Inserire il cassetto raccogli fondi e la griglia nella la vasca raccogli gocce ed inserire quest’ultima nella macchina.

• Chiudere lo sportello (15).

11 DECALCIFICAZIONE

La formazione del calcare avviene con l’uso dell’apparecchio; la decalcificazione è necessaria ogni 3-4 mesi, quando si osserva una riduzione della portata dell’acqua o quando sul display viene visualizzato il messaggio

DECALCIFICAZIONE PRONTO X L'USO

Qualora si voglia eseguirla

personalmente, si può utilizzare un prodotto decalcificante per macchine da caffè di tipo non tossico e/o nocivo, comunemente reperibile in commercio.

Attenzione! Non utilizzare in nessun caso l’aceto come decalcificante.

• 15 •

ITALIANO

Per procedere alla decalcificazione della macchina seguire le istruzioni riportate.

1. Miscelare il decalcificante con acqua come specificato sulla confezione del prodotto decalcificante e riempire il serbatoio dell’acqua.

2. Accendere la macchina con l’interruttore generale (7).

3. Premere il pulsante (27), per almeno 5 secondi, per selezionare la funzione; sul display appare:

DECALCIFICAZIONE APRIRE RUBINETTO

4. Dirigere il tubo vapore (14) sulla vasca raccogli gocce.

5. Posizionare un contenitore di adeguate capacità sotto al tubo vapore ed aprire in senso antiorario il pomello acqua calda (16). La macchina inizia un ciclo automatico di decalcificazione intervallato con pause prestabilite dal costruttore e gestite automaticamente dalla macchina. Sul display appare:

DECALCIF. IN CORSO

6. Alla fine del ciclo viene fermata l’erogazione della soluzione decalcificante e sul display appare:

DECALCIF. TERMINATA CHIUDERE RUBINETTO

7. Chiudere il pomello erogazione acqua calda (16) ruotandolo in senso orario. Sul display appare:

RISCIACQUARE RIEMPIRE SERB. ACQUA

8. Sciacquare molto bene il serbatoio dell’acqua e riempirlo con acqua fresca potabile.

RISCIACQUARE PREMERE TASTO

9. Posizionare un contenitore di adeguate capacità sotto al tubo vapore e premere il pulsante (27)

RISCIACQUARE APRIRE RUBINETTO

10.Svuotare il contenuto del serbatoio dell’acqua ruotando il pomello vapore (16) in senso antiorario

RISCIAC. IN CORSO

11.Quando il risciacquo della macchina è terminato sul display appare:

RISCIAC. TERMINATO CHIUDERE RUBINETTO

12.Chiudere il rubinetto, ricaricare il circuito e lasciare riscaldare la macchina

Qualora si utilizzi un prodotto diver-

so da quello consigliato si raccomanda di rispettare comunque le istruzioni della casa produttrice riportate sulla confezione del prodotto decalcificante.

11.1 Interruzione decalcificazione

Se il ciclo di decalcificazione viene

interrotto spegnendo la macchina, questo viene ripristinato alla riaccensione della stessa.

Il ciclo di decalcificazione può essere interrotto chiudendo il pomello vapore (16) e successivamente premendo il pulsante (27); sul display appare.

DECALCIF. INTERROTTA SVUOTARE SERB. ACQUA

Attenzione! Dopo questa operazio-

ne si deve svuotare il serbatoio dell’acqua dalla soluzione decalcificante e lavarlo con acqua fresca potabile; il circuito della macchina deve essere lavato mediante un ciclo di risciacquo. Sul display appare:

RISCIACQUARE PREMERE TASTO

Si deve procedere come per il normale ri-

• 16 •

sciacquo come descritto dal punto 8 nel capitolo precedente.

12 PROGRAMMAZIONE FUNZIO-

NI MACCHINA

ITALIANO

completamente l’apparecchio, mediante l’interruttore di rete (7), se questo rimane inutilizzato a lungo; quando si desidera riattivare la macchina, il tempo di riscaldamento dell’apparecchio è di pochi minuti.

L’utilizzatore può modificare alcuni

parametri di funzionamento della macchina secondo le proprie esigenze personali.

12.1 Comando MENU/OK

Per programmare le funzioni è obbligatorio entrare nella modalità di programmazione, premere il tasto (28) “MENU/OK” della macchina quando questa è in una condizione di riposo.

Per selezionare la funzione desiderata, premere il tasto “∧“per salire di una riga oppure il tasto “∨“per scendere nell’indicazione sul display.

Per uscire dalla programmazione, premere il tasto “ESC”

12.2 Scelta delle singole funzioni

Selezionare con il tasto“∧“ o “∨“ la funzione desiderata. Con il tasto (28) “MENU/OK” attivare la funzione desiderata; le variabili che si possono selezionare sono sfogliabili con il tasto“∧“ o “∨“; per memorizzare la variabile premere il tasto

“MENU/OK”.

Nota: con il tasto “ESC” si può in-

terrompere in qualsiasi momento la programmazione senza memorizzare i cambiamenti; questa operazione è effettuabile solo prima di aver premuto il tasto “MENU/OK”.

12.3 Descrizione delle funzioni

programmabili

RISPARMIO ENERGIA

Quando l’apparecchio viene utilizzato poco, può essere commutato sulla posizione di RISPARMIO ENERGIA. Con questa funzione si riducono i costi energetici. Si consiglia tuttavia di spegnere

• 17 •

• In modalità programmazione, selezionare con il tasto “∧“ o “∨“ la funzione

RISPAR. ENERGIA

ed attivarla con il tasto “MENU/OK”; appare la scritta .

RISPAR. ENERGIA

in questo modo la macchina è accesa ma nessun componente è attivo

• Per disattivare la funzione “RISPAR. ENERGIA”, premere il tasto “MENU/OK”.

RISCIACQUO

Subito dopo la fase di riscaldamento, l’apparecchio elimina automaticamente l’acqua rimasta nei condotti interni per garantire che l’erogazione del caffè sia eseguita solo con acqua fresca.

La funzione è attivata dal costruttore.

• Per disattivarla, in modalità programmazione, con il tasto “∧“ o “∨“ selezionare la funzione

RISCIACQUO

ed attivarla con il tasto “MENU/OK”. Appare la scritta:

RISCIACQUO ATTIVATA

Ora con il tasto “∧“ o “∨“ selezionare

RISCIACQUO ATTIVATA

e memorizzare la scelta con il tasto “MENU/OK”.

Consigliamo di scegliere la funzione .

RISCIACQUO ATTIVATA

RISCIACQUO DISATTIVATA

ITALIANO

LINGUA

Con questa funzione si può cambiare la lingua del display. Si può scegliere tra Italiano, Tedesco, Portoghese, Spagnolo, Inglese, Francese e Olandese. Generalmente l’apparecchio è programmato sulla lingua del paese a cui è destinato.

• In modalità programmazione, con il tasto “∧“ o “∨ “ scegliere la funzione:

LINGUA

• Verificare, sulla striscia immersa precedentemente nell’acqua, quanti quadrati hanno cambiato colore.

• Selezionare la corretta durezza dell’acqua con il tasto “∧“ o “∨“ (es. 2 quadrati = Durezza

2) e memorizzarla con il tasto “MENU/OK”

Avvertenza: decalcificare l’apparecchio quando si è raggiunta la quan-

tità relativa alla durezza dell’acqua.

e poi attivarla con il tasto “MENU/OK”.

Appare l’indicazione:

LINGUA ITALIANO

Con il tasto “∧“ o “∨“ selezionare la lingua desiderata e con il tasto “MENU/OK” memorizzarla.

DUREZZA ACQUA

L’acqua corrente è più o meno calcarea a seconda delle regioni. Per questo motivo l’apparecchio può essere regolato secondo il grado di durezza dell’acqua della località a cui è destinato, espresso in scala da 1 a 4.

L’apparecchio è già programmato su un valore medio (durezza 3). La durezza dell’acqua

nell’apparecchio andrebbe regolata a seconda del tenore di calcare e del grado di durezza dell’acqua che si misura con la striscia in dotazione alla macchina.

Immergere brevemente (1 secondo) la striscia in dotazione nell’acqua e scuoterla leggermente. Dopo un minuto i risultati del test sono visibile sulla striscia.

• In modalità programmazione, con il tasto “∧“ o “∨ “ selezionare la funzione:

DUREZZA ACQUA

Sul display appare la scritta .

DECALCIFICAZIONE PRONTO X L'USO

TEMPERATURA

Questa funzione permette d’ottenere un caffè più o meno caldo, regolando la temperatura dell’acqua (Minima, bassa, media, elevata e massima).

• In modalità programmazione, scegliere con il tasto “∧“ o “∨“ la funzione

TEMPERATURA

poi attivarla con il tasto “MENU/OK”. Appare la scritta, p.es. .

TEMPERATURA MEDIA

• Con il tasto “∧“ o “∨“ selezionare la temperatura desiderata e memorizzarla con il tasto

“MENU/OK”.

PREINFUSIONE

Il processo di preinfusione, con il quale il caffè viene leggermente inumidito prima dell’infusione vera e propria, fa risaltare l’aroma pieno del caffè che acquista un gusto eccellente.

ed attivarla con il tasto “MENU/OK”.

• Appare la scritta:

DUREZZA ACQUA DUREZZA 3

• Con il tasto “∧“ o “∨ “selezionare funzione:

PREINFUSIONE

poi attivarla con il tasto “MENU/OK”.

• 18 •

Appare la scritta:

PREINFUSIONE ATTIVATA

ITALIANO

o “∨ “selezionare la funzione

TOTALE CAFFE'

• Con il tasto “∧“ o “∨“ scegliere se disattivare la funzione

PREINFUSIONE DISATTIVATA

o se rendere questa fase più lunga

PREINFUSIONE LUNGA

per esaltare il gusto del vostro caffè.

• Memorizzare la scelta con il tasto “MENU/OK”.

PREMACINATURA

Con il processo di premacinatura l’apparecchio macina due volte: la prima per il tipo di caffè selezionato, la seconda per il caffè successivo (non ancora selezionato).

Questa funzione conviene solo se si

devono preparare contemporaneamente diversi caffè (p. es. durante una visita, una festa).

• In modalità programmazione, con il tasto “∧“

o “∨ “ selezionare la funzione

PREMACINATURA

attivarla con il tasto “MENU/OK”.

• Appare la scritta

PREMACINATURA DISATTIVATA

Scegliere ciò che si desidera con il tasto

“∧ “ o “∨ “ e memorizzare con il tasto “MENU/OK”.

TOTALE CAFFÈ

Questa funzione permette di visualizzare quanti caffè ha già erogato l’apparecchio.

• In modalità programmazione, con il tasto “∧“

• 19 •

attivarla con il tasto “MENU/OK”. Appare la scritta, p. es.

TOTALE CAFFE'

REGOLAZIONI FABBRICA

Questa funzione permette di ripristinare i parametri di funzionamento della macchina impostati dalla ditta costruttrice.

• In modalità programmazione, con la freccia “∧“ o “∨“, selezionare la funzione

REGOLAZIONI FABBR.

poi attivarla con il tasto “MENU/OK”. A questo punto appare l’indicazione:

REGOLAZIONI FABBR. NO

• Scegliere se si vogliono ripristinare i parametri la freccia “∧“ o “∨“, e premere il tasto

“MENU/OK” per confermare la scelta.

Avvertenza: quando vengono ripristi-

nati tutti i parametri di fabbrica si perdono tutte le impostazioni personalizzate regolate nella macchina.

OROLOGIO

Questa funzione , attivata e disattivata dell’utilizzatore, permette di:

- visualizzare l’ora corrente quando la macchina è in “RISPARMIO ENERGIA” o in “SELEZIONE FUNZIONE”

- selezionare l’orario d’accensione e di spegnimento della macchina.

Per fare funzionare correttamente la programmazione è necessario impostare l’orario corrente,

• Con il tasto “∧“ o “∨“ selezionare la funzione

OROLOGIO

ITALIANO

attivarla con il tasto “MENU/OK”.

• Con il tasto “∧“ o “∨“ selezionare la funzione

IMPOSTAZ. OROLOGIO

sto “∧ “ o “∨“ scegliere

INDICARE IMPOS. OROL. DISATTIVATA

e memorizzare con il tasto “MENU/OK”.

attivarla con il tasto “MENU/OK”.

• Con il tasto “∧“ o “∨ “ impostare l’ora corrente e memorizzarla con il tasto “MENU/OK”;

IMPOSTAZ. OROLOGIO

1:18

successivamente con il tasto “∧“ o “∨“ impostare i minuti e memorizzare con il tasto “MENU/OK”. L’orario è impostato e la macchina si riporta nel menù precedente.

Nota: la pressione continua dei tasti permette un avanzamento rapi-

do dei numeri.

Nota: la memorizzazione dell’orario viene mantenuta anche quando la

macchina viene spenta

Per visualizzare l’ora sul display

• con il tasto “∧“ o “∨“ selezionare la funzione

INDICARE IMPOS. OROL.

ed attivarla con il tasto “MENU/OK”.

• Con il tasto “∧“ o “∨“ scegliere se attivare la funzione

INDICARE IMPOS. OROL. ATTIVATA

Per regolare l’accensione e

lo spegnimento

La macchina può essere accesa e spenta automaticamente senza l’intervento dell’utente. Nella macchina si può programmare un solo orario d’accensione ed un solo orario di spegnimento.

Nota: questa funzione si attiva solo se l’interruttore generale (7) è posi-

zionato su “I” (acceso).

• Con il tasto “∧“ o “∨“ selezionare la funzione

ORARI ON/OFF

attivarla con il tasto “MENU/OK”.

• Con il tasto “∧“ o “∨ “ impostare l’ora d’accensione e memorizzarla con il tasto “MENU/OK”;

ORARI ON/OFF ATTIVATA 7:30

successivamente con il tasto “∧“ o “∨“ impostare i minuti e memorizzare con il tasto “MENU/OK”.

• Con il tasto “∧ “ o “∨“ impostare l’ora di spegnimento e memorizzarla con il tasto “MENU/OK”;

ORARI ON/OFF DISATTIVATA 9:30

e memorizzare con il tasto “MENU/ OK”.

Nota: la visualizzazione dell’ora è

possibile solo in determinati momenti; questa funzione deve essere disattivata dall’utente

• Se si vuole disattivare la funzione , con il ta-

successivamente con il tasto “∧“ o “∨“ impostare i minuti e memorizzare con il tasto

“MENU/OK”.

Attenzione: se l’orario d’accensione e

di spegnimento coincidono la macchina ignorerà entrambe le impostazioni. Dopo questa impostazione l’orologio deve essere attivato per poter funzionare regolarmente.

• 20 •

Per attivare l’accensione e

lo spegnimento

Nota: l’attivazione di questa funzio-

ne ha una concreta applicazione solo nel caso in cui siano stati regolati gli orari d’accensione e di spegnimento.

• Con il tasto “∧“ o “∨“ selezionare la funzione

OROLOGIO

attivarla con il tasto “MENU/OK”.

• Appare la scritta

OROLOGIO DISATTIVATA

In questo caso premendo il tasto “MENU/ OK” si disattiva la funzione.

Scegliere di attivare la funzione con il tasto “∧“ o “∨“ e quando appare

OROLOGIO ATTIVATA

memorizzare con il tasto “MENU/OK”.

ITALIANO

Durante il ciclo di lavaggio è consigliata la presenza di una persona che

provveda alla supervisione dell’operazione.

• Per avviare il ciclo di lavaggio, selezionare con il tasto “∧“ o “∨“ la funzione

CICLO DI LAVAGGIO

per entrare nella funzione premere il tasto

“MENU/OK”. Premere nuovamente il tasto “MENU/OK” per avviare il ciclo di lavaggio.

• Il ciclo di lavaggio sarà terminato quando sul display apparirà .

RIEMPIRE SERB. ACQUA

A questo punto riempire il serbatoio d’acqua e la macchina automaticamente andrà nel modo normale. Sul display apparirà .

SELEZIONARE FUNZIONE PRONTO X L'USO

13 INFORMAZIONI DI CARATTE-

RE GIURIDICO

All’uscita dalla programmazione la macchina verifica i parametri impostati. Nel caso in cui l’orario corrente rientri nel periodo di disattivazione sul display appare:

RISPAR. ENERGIA

Nota: durante la fase di

disattivazione la macchina può essere riattivata in qualsiasi momento premendo il tasto “MENU/OK”. Successivamente per disattivare nuovamente la macchina entrare in programmazione premendo il tasto “MENU/OK” ed uscire subito premendo il tasto “ESC”.

CICLO DI LAVAGGIO

Con questa funzione si esegue un ciclo di lavaggio con acqua delle parti interessate all’erogazione del caffè.

• 21 •

• Le presenti istruzioni per l’uso contengono le informazioni necessarie per l’impiego corretto, per le funzioni operative e la manutenzione accurata dell’apparecchio.

• Queste conoscenze e l’osservanza delle presenti istruzioni, rappresentano la premessa per un uso senza pericolo nel pieno rispetto della sicurezza in caso di funzionamento e manutenzione dell’apparecchio. Se si desiderano ulteriori informazioni, o se dovessero subentrare particolari problemi che si ritiene nelle presenti istruzioni d’uso non siano stati spiegati con sufficiente chiarezza, preghiamo di rivolgersi al rivenditore locale o direttamente alla ditta costruttrice.

• Inoltre facciamo notare che il contenuto di queste istruzioni d’uso non è parte di una convenzione precedente o già esistente, di un accordo o di un contratto legale e che non ne cambiano la sostanza.

• Tutti gli obblighi del costruttore si basano sul relativo contratto di compravendita che contiene anche il regolamento completo ed esclusivo

ITALIANO

riguardo alle prestazioni di garanzia.

• Le norme di garanzia contrattuali non vengono né limitate né estese in base alle presenti spiegazioni.

• Le istruzioni per l’uso contengono informazioni protette dal diritto d’autore.

• Non è permesso fotocopiarle o tradurle in un’altra lingua senza previo accordo scritto da parte del Costruttore.

nitore idoneo.

Nota importante: il cassetto raccogli fondi deve essere vuotato solo quando la macchina è accesa. Il cassetto deve essere estratto per almeno 5 secondi. Lo svuotamento del cassetto a macchina spenta non permette l’erogazione del caffè alla riaccensione della stessa.

14 SMALTIMENTO

• Rendere inutilizzabile gli apparecchi non più in uso.

• Staccare la spina dalla presa e tagliare il cavo elettrico.

• Consegnare gli apparecchi fuori uso a un centro di raccolta idoneo.

15 SEGNALAZIONI DISPLAY

Tramite il diplay, la macchina guida l’utente al coretto utilizzo della stessa. Di seguito sono elencati i messaggi d’allarme che non permettono l’erogazione del caffè e cosa l’utente deve fare per utilizzare correttamente la macchina.

RISPAR. ENERGIA

• Premere il tasto (28) “MENU/OK”.

DECALCIFICAZIONE

• Decalcificare la macchina (vedi Cap.11)

RIEMPIRE SERB. ACQUA

• Riempire il serbatoio dell’acqua (9) con acqua fresca potabile (Fig.03).

MANCA GRUPPO

• Inserire correttamente il gruppo erogatore (17).

MANCA CASSETTO FONDI

• Inserire correttamente la vasca raccogli gocce (12) ed il cassetto raccogli fondi (10).

CHIUDERE SPORTELLO

• Chiudere lo sportello anteriore (15).

MACINA BLOCCATO

GRUPPO BLOCCATO

• Contattare un centro d’assistenza autorizzato.

MANCA CAFFE'

• Riempire il contenitore caffè in grani con caffè in grani e riavviare il ciclo d’erogazione caffè.

VUOTARE FONDI

• Aprire lo sportello (15), estrarre il cassetto raccogli fondi (10) e svuotare i fondi in un conte-

• 22 •

16 PROBLEMI, CAUSE E RIMEDI

imelborPesuaCidemiR

edneccaisnonanihccamaLallaatagellocènonanihccamaL

acirtteleeter

odlacaznatsabbaènonèffaclIedderfonosenizzateL enizzateleradlacS

ITALIANO

eterallaanihccamaleragelloC

acirttele

eropav

amercacopahèffaclIèffaclioattadaènonalecsimaL

atatimil

ottartseeresse

ecseiroufnonèffaCocropsoppurG oppurgeriluP

erotagore’lled

oadlacauqcaecseiroufnoN

etnematnelecseiroufèffaCenifopportèffaC oèffacidalecsimeraibmaC

opportageipmianihccamaL

idàtitnauqaloisradlacsrepopmet

èobutladecseiroufehcauqca

òupnonerotagoreoppurglI

onretse’llaecseiroufèffaC

etnemecolevecseiroufèffaCossorgotanicamèffaC oèffacidalecsimeraibmaC

eraclaclad

atlaesoD esodaleriunimiD

otaruttoerotagorE irofiousideerotagore’leriluP

assorgèffacidalecsiM alecsimidopiteraibmaC

otaruttoèeropavobutledoroflI noceropavobutledoroflieriluP

ocropserotagoreoppurG )01.raP(erotagoreoppurglieriluP

èeruppoenoizaferrotidocserfènon

.ossorgopportotanicam

otasatnièanihccamalledotiucriclI

enoizisopirouferotagoreoppurG olereduihC.anihccamaleredneccA

otiresniidnofilgoccarottessaC idnofilgoccarottessaclierrartsE

atterrocenoizisopninonerotagorE erotagore’lenoizisopnierettemiR

.ollipsonu

laemocarutanicamaleraloger

)6.raP(esodaleriunimiD.)5.raP(

oèffacidalecsimeraibmaC

laemocarutanicamaleraloger

)6.raP(esodaleratnemuA.5.raP

anihccamaleracificlaceD

oppurglI.oizivresidolletrops etnemacitamotuaanrotirerotagore

.elaizinienoizisopallen

idoppurglierrartseidamirp

.enoizagore

aticsu’d

laemocarutanicamaleraloger

.)5.raP(

assabesoD esodaleratnemuA

• 23 •

ENGLISH

IMPORTANT SAFEGUARDS

When using electrical appliances, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and/or injury to persons, including the following:

1 Read all instructions and information in this instruction

book and any other literature included in this carton referring to this product before operating or using this appliance.

2 Do not touch hot surfaces. Use handles or knobs. 3 To protect against fire, electric shock and personal injury

do not immerse cord, plugs or appliance in water or other liquid.

4 Close supervision is necessary when any appliance is

used by or near children.

5 Unplug from outlet when not in use and before

cleaning. Allow to cool before putting on or taking off parts, and before cleaning the appliance.

6 Do not operate any appliance with a damaged cord or

plug or after the appliance malfunctions or has been damaged in any way. Return appliance to the nearest authorized service centre for examination, repair or adjustment.

7 The use of accessory attachments not recommended

by the appliance manufacturer may result in fire, electric shock or personal injury.

8 Do not use outdoors. 9 Do not let cord hang over edge of table or counter, or

touch hot surfaces.

10 Do not place on or near a hot gas or electric burner, or

in a heated oven.

11 Always turn appliance “OFF”, then plug cord into the

wall outlet. To disconnect, turn switch to “OFF”, then remove plug from wall outlet.

12 Do not use appliance for other then intended household

use.

13 Use extreme caution when using hot steam.

CAUTION

This appliance is for household use. Any servicing, other than cleaning and user maintenance, should be performed by an authorized service centre. Do not immerse base in water. To reduce the risk of fire or electric shock, do not disassemble the base. There are no user serviceable parts inside. Repair should be done by authorized service personnel only.

1 Check voltage to be sure that the voltage indicated on

the nameplate agrees with your voltage.

2 Never use warm or hot water to fill the water tank.

Use cold water only.

3 Keep your hands and the cord away from hot parts of

the appliance during operation.

4 Never clean with scouring powders or hard implements.

Simply use a soft cloth dampened with water.

5 To avoid your coffee maker scaling up, use purified or

bottled water.

INSTRUCTIONS FOR THE

POWER SUPPLY CORD

A A short power-supply cord is provided to reduce risks

of getting tangled up or tripping over a longer cord.

B Longer extension cords are available and may be used

if care is exercised in their use.

C If a long extension cord is used:

1 the marked electrical rating of the extension cord

should be at least as great as the electrical rating of the appliance.

2 if the appliance is of the grounded type, the

extension cord should be a grounding type

3 the cable does not hang from the table to avoid

the risk of getting caught up in it.

SAVE THESE INSTRUCTIONS

• 24 •

1 GENERALITIES

This coffee maker is designed to make espresso coffee using both coffee beans and ground coffee; it is also equipped with a device for supplying steam and hot water. This elegantly designed appliance has been designed for household use and is not suitable for continuous, professional-type use.

Caution: The manufacturer cannot be held liable for any damages/injury

attributable to the following:

• Incorrect use and not in keeping with the indented use.

• Repairs not carried out by authorized service centres.

• Tampering with the supply cord.

• Tampering with any machine part.

• Use of not original spare parts and accessory attachments.

In these cases, the guarantee is invalidated.

1.1 Reading this instruction book

The following symbols have been used to facilitate reading:

The caution triangle denotes all instructions important for the safety of the user. Follow these instructions

scrupulously to avoid serious injury!

This symbol denotes information that should be taken into account to get

the most out of the appliance.

The figures referred to in the text can be found

on the cover flap. Keep these pages open when reading the instructions.

1.2 Using this instruction book

Keep these instructions in a safe place and hand them over to any other person who uses this coffee maker. For additional information or for information on topics not covered or inadequately covered in this book, contact the authorized service centres.

ENGLISH

2 TECHNICAL PARTICULARS

• Nominal Voltage See nameplate found on the appliance.

• Rated Output See nameplate found on the appliance.

• Material of Body

Thermoplastic (ABS)

• Dimensions (l x h x d) (mm)

280 x 385 x 390

• Weight (Kg)

• Cord Length (mm)

1200

• Control Panel

Front (Digital)

• Water Tank

Removable

• Power Supply See nameplate found on the appliance.

• Water Tank (l)

1.3

• Coffee Container Capacity (g)

230 of coffee beans

• Pump Pressure (bar)

• Boiler

2 - Aluminium

• Safety Devices

Boiler pressure safety valve

Safety thermostat

The manufacturer reserves the right to change the make up of the machine in the light of any technological breakthrough.

The machine complies to the European Standard 89/336/EEC (legislative decree 476 04.12.92), referring to the elimination of broadcasting disturbance.

• 25 •

ENGLISH

100

250

100

sizes in millimeter

• 26 •

3 SAFETY STANDARDS

ENGLISH

Children are not aware of the risks involved in electrical appliances.

- Do not leave packing material near

children.

Never let live parts come into contact with water: short-circuit hazard! The superheated steam and hot water can cause scalding! Never direct the steam or the hot water jet towards body parts! Touch the steam /hot water nozzle carefully: scalding hazard!

Intended Use

- This coffee maker is intended for household use only.

- Do not make technical changes and use the appliance inappropriately: damage/injury hazard!

- The coffee maker must only be used by adults who are in full control of their mental and physical capacities.

Power Supply

- Connect the coffee maker to a suitable outlet only.

- The voltage must match the one specified on the nameplate of the appliance.

Power Supply Cord (Fig.A)

- Never use the coffee maker if it has a faulty cord.

- The defective cord must be replaced immediately.

- An authorized service centre must replace the defective cords and plugs immediately.

- Do not let the cord touch sharp edges, very hot objects and oily surfaces.

- Do not carry or pull the coffee maker by the cord.

- Do not pull the cable to remove the plug, and do not touch the plug with wet hands or feet.

- Avoid letting the cord dangle from tables or raised surfaces.

Preventing Injury (Fig.B)

- Ensure that the machine is out of the reach of children.

• 27 •

Scalding Hazard (Fig.C)

- Do not direct the flow of the superheated steam and/or hot water towards yourself and/ or others: scalding hazard!

- Always use the correct handles or knobs.

- Do not insert objects through the openings in the appliance.

Space necessary to installation, usage, and maintenance. (Fig.D)

- Place the machine on a flat, even surface.

- The machine must be positioned in a safe place where it cannot be knocked over or cause injury.

- Choose a position that is well-lit, hygienic and where a wall socket is easily accessible.

- To prevent melting or damage to the casing, do not rest the machine on very hot surfaces or near open flames.

- Place the coffee maker 10 cm away from walls and cooking tops.

- Do not keep the machine at a temperature below 0°C; frost may damage the machine.

- The wall outlet must be reachable at all times.

- Do not use the coffee maker outdoors.

Cleaning (Fig.E)

- Before cleaning the coffee maker, switch the ON/OFF switch (7) to “O”; then, remove the plug from the wall outlet.

- Wait for the machine to cool down.

- Never immerse the appliance in water! Avoid splashes.

- Never tamper with the machine inside parts.

Storing the Appliance

- When the appliance is not used regularly, switch OFF the appliance and remove the plug from the wall outlet.

- Store it in a dry place, away from children.

- Protect it from dust and dirt.

ENGLISH

Repairing / Maintenance

- If the coffee maker falls and you see or suspect damages or malfunctions, immediately remove the plug from the wall. Never use faulty machines.

- Repairs must be made by authorized service centres only.

- If authorized service centres do not carry out maintenance work and/or repairs, the manufacturer is not liable for any damages.

Fire Fighting

- In the event of a fire, use carbon dioxide extinguishers (CO2). Do not use water or powder extinguishers.

DESCRIPTION OF PARTS

See Fig.01

1 Coffee bean container 2 Coffee bean container cover

(aroma preserver) 3 Grinding control knob 4 Dose control knob 5 Ground coffee doser cover 6 Drip plate for placing coffee cups 7 ON-OFF switch 8 Water tank cover 9 Water tank 10 Coffee grounds drawer 11 Power cord 12 Drip tray + plate 13 Height adjustable coffee dispenser 14 Steam / hot water nozzle and pipe 15 Front cover 16 Steam knob 17 Coffee dispenser 18 Control panel 19 Key of coffee dispenser 20 Cleaning brush 21 Ground coffee measuring scoop

Control panel

22 Espresso coffee selector button / Page up

in programming mode 23 Normal coffee selector button / Page down

in programming mode 24 “Caffe lungo” selector button / ESC in the

programming mode 25 Ground coffee selector button 26 Hot water selector button 27 Descaling selector button 28 Programming button / “OK” in the

programming mode 29 LCD display 30 Full tray warning light

• 28 •

4 INSTALLING THE COFFEE

MAKER

ENGLISH

• Lift the cover (Fig.05) and fill the container

with coffee beans (Fig.06).

For your own safety and the safety of others, follow the “Safety Rules” (see chapter 3).

4.1 Packaging

The original packaging was designed and made to protect the appliance during shipment. We recommend you keep it for future needs.

4.2 Preliminaries

• Remove the coffee maker from the packaging and position it in a suitable location that meets the requirements specified and described in the safety rules (chap.3).

• Open the machine door, take the drip tray (12) from the package, and fit the dregs box (10); then, fit the drip tray in the machine (Fig.21).

• Make sure that the drip tray and plate (Fig.01, pos. 12), the coffee grounds drawer (10) and the coffee dispenser (17) are fitted correctly and that the front cover (15) is closed.

• Keep the cleaning brush (20) and the coffee dispenser key (19) supplied with the appliance within easy reach.

If the display signals a fault when you

switch on the machine, it means that one of the above-described components has not been properly positioned (Par.15).

4.3 Preparing the coffee maker for use

• Open the water tank cover (Fig.02) and remove the tank (Fig.03). Rinse and fill with fresh potable water (Fig.04); we recommend that you do not exceed the “MAX” level mark. Replace the water tank in its housing and reposition the cover on top.

Always fill the tank (9) with fresh still

water. Hot water and other liquids can damage the tank and/or the appliance. Do not operate the appliance without water: make sure that there is enough water inside the tank.

• 29 •

Use coffee beans only. Ground and instant coffee, as well as other items,

will cause damage to the appliance.

• Set the cover back in place on the coffee container (1).

• Insert the plug into the outlet on the back of the coffee machine (Fig.07) after making sure that the on/off switch (7) is set on “O”. Insert the plug on the other end of the cord into a suitable wall outlet.

• The machine on/off switch is set on “O” (OFF); to turn the machine on just press the button (Fig.08); the machine will begin to heat up and the display will show:

RINSING WARMING UP ...

When the machine reaches the right temperature, it will carry out a rinse cycle.

• To load the circuit, direct the steam pipe (Fig.01-pos.14) over the drip tray, place a cup or other suitable receptacle below the steam nozzle and press the button (26); the following messages will be displayed in turn:

RINSING WARMING UP ...

HOT WATER WARMING UP ...

• Turn the knob (Fig.09) anticlockwise and wait until water is discharged from the steam pipe in a steady stream; to stop the flow of water, turn the knob clockwise.

Note: After a long period of disuse,

if the water tank has been completely emptied, you must reload the circuit before starting up the machine. The circuit must also be loaded every time the display shows the following message:

VENTILATE

• Press pushbutton 26 again.

• When the heating-up phase reaches

ENGLISH

completion, the display will show:

SELECT PRODUCT READY FOR USE

• After the above steps are completed, the machine is ready for use.

• To dispense coffee, hot water or steam and ensure proper use of the machine, carefully follow the directions below.

5 THE COFFEE GRINDER (FIG.10)

Caution! Only turn the grinding

control knob situated inside the coffee bean container (Fig.10) when the coffee grinder is working. Do not place ground and/or instant coffee in the coffee bean container. Do not introduce anything other than coffee beans into the container. The coffee grinder contains dangerous moving parts; keep fingers and/or other objects away. Before carrying out any operations in the coffee bean container, switch OFF the ON/OFF switch (7) and remove the plug from the wall outlet. Do not introduce coffee beans when the coffee grinder is working.

The quality and the taste of your coffee depend both on the blend used and the grind. The appliance comes with a grind-adjusting knob (Fig.10). To use this feature, turn the graduated knob when the coffee grinder is working; the numbers displayed on the knob indicate the grind setting. The manufacturer sets the knob to an average grinding coarseness in the factory: if the ground coffee is too fine, turn the knob toward higher settings; if the ground coffee is too coarse, turn the knob toward lower settings. You will note the change only after dispensing three /four coffees. Use coffee beans for espresso coffee makers. Avoid using extremely fine or coarse grind settings (e.g. 1 and 16); if you find this is necessary, try using different coffee blends.

Store the coffee in a cool and dry place, in an airtight container. You should change the grind setting if the coffee

does not flow out in an optimal manner, or more specifically: The coffee flows out too fast = excessively coarse grind > turn the knob to lower settings; The coffee drips out slowly and/or not at all = excessively fine grind > turn the knob to higher settings.

6 ADJUSTING THE COFFEE

DOSE (FIG.11)

You may select the quantity of coffee (dose) that you wish to grind. The manufacturer sets an average dose in the factory.

To change the ground coffee dose, simply turn the knob (Fig.11) situated inside the coffee container. Turn it anticlockwise to increase the dose and clockwise to decrease the dose.

You must adjust the dose before pressing the coffee dispenser button.

This system allows you to obtain an optimal cup of coffee with all commercially available types of coffee.

7 THE COFFEE DISPENSER

Note: If the appliance does not dispense coffee, check the water level

in the tank.

• Before dispensing coffee, check that the water tank and coffee container are full and that the display shows:

SELECT PRODUCT READY FOR USE

• Place 1 or 2 coffee cups under the coffee dispenser spouts; you can adjust the height of the dispenser by moving it up or down manually (Fig.12) until it suits your cups.

7.1 Making coffee with coffee beans

• To dispense coffee press the coffee dispenser button (22, 23 or 24); the display will indicate (for example)

1 SMALL COFFEE

• 30 •

Dispense 1 coffee, place a single cup beneath the coffee spouts and press the button (22, 23 or 24) only once; to dispense 2 coffees, place two cups beneath the coffee spouts and press the button (22, 23 or 24) twice; the display will show:

2 SMALL COFFEES

In this operating mode, the appliance automatically grinds and doses the right quantity of coffee; making two coffees requires two grinding and dosing cycles, which are automatically managed by the machine.

• Then the dispensing cycle starts.

• After undergoing a pre-brewing cycle, coffee will start to come out of the spout (Fig.01, pos.13). The coffee will stop flowing automatically when the preset level is reached (see section 7.3). You can interrupt the flow of coffee by pressing the button (Fig.01, pos.22 23 or 24).

7.2 Making coffee with ground coffee

In this operating mode, you must use the scoop provided (Fig.01, pos.21)

to measure out the ground coffee.

Only use ground coffee suitable for

espresso coffee makers in the doser (5); placing coffee beans, instant coffee and other materials inside the doser causes damage to the appliance.

Keep fingers away from the ground

coffee doser since there are moving parts.

Use the scoop provided (21) to measure out the right quantity of ground coffee to place in the doser . Use only one full measuring scoop at a time; to make two coffees, you must go through the entire process twice.

• Pressthe button (25) to select the function; the

display will show

SELECT PRODUCT PREGROUND COFFEE

ENGLISH

• Lift the cover of the ground coffee doser (Fig.13).

• Fill the scoop with one measure of coffee; discard any excess ground coffee.

• Fill the doser with the ground coffee (Fig.14)

• Close the cover of the ground coffee doser.

• To dispense coffee, press the coffee dispenser button (22, 23 or 24); the display will show (for example)

1 SMALL COFFEE PREGROUND COFFEE

• The dispensing cycle will start.

• After undergoing a pre-brewing cycle, coffee will start to come out of the spout (13). The coffee will stop flowing automatically when the preset level is reached (see section 7.3). You can interrupt the flow of coffee by pressing the button (22 23 or 24).

• Subsequently the machine will automatically switch back to the normal operating mode (see section 7.1).

7.3 Adjusting the quantity of coffee per

cup

The machine has been programmed to dispense 3 types of coffee: espresso coffee with button 22, normal coffee with button 23 and “caffe lungo” with button 24. To adapt the programmed settings to the size of your cups, place a cup beneath the coffee spouts (13), press the dispenser button corresponding to the kind of coffee you want (22, 23 or 24) and keep it pressed down; the display will show (for example):

1 COFFEE PROGR. QUANTITY

Wait for the cup to fill to the desired level and release the button.

Note: keep the button (23) or (24) pressed during the entire coffee

dispensing process.

In this way, the appliance is programmed to dispense the quantity of coffee you selected.

• 31 •

ENGLISH

8 DISPENSING HOT WATER

Caution: splashing may occur at the

start – scalding hazard! The hot water nozzle and pipe can reach high temperatures: avoid touching directly with your hands.

• Before attempting to dispense hot water, make

sure that the display shows.

SELECT PRODUCT READY FOR USE

from the steam pipe; soon only steam will issue from the nozzle. The display will show:

STEAM

• Turn the knob (16) to OFF.

• Fill 1/3 of the receptacle you wish to use to make cappuccino with cold milk.

For best results when making cappuccinos, the milk and the cup

used should be cold.

When the machine is ready to dispense coffee, carry out the following steps.

• Press the button (26); the following messages will be displayed in turn:

SELECT PRODUCT READY FOR USE

HOT WATER READY FOR USE

• Place a cup and/or receptacle beneath the hot water/steam pipe (Fig.15).

• Turn the knob anticlockwise as shown in Fig.15.

• Dispense the desired quantity of hot water; to stop the flow of hot water turn the knob clockwise.

• Press the button (26) again; the machine will switch back to the normal operating mode and the display will show:

SELECT PRODUCT READY FOR USE

9 DISPENSING STEAM /

PREPARING CAPPUCCINO

Steam can be used to froth the milk

for cappuccinos and also to heat

beverages.

Scalding hazard!

Splashing may occur at the start – scalding hazard! The hot water nozzle and pipe can reach high temperatures: avoid touching it directly with your hands.

• When the machine is ready to dispense coffee,

direct the steam pipe (14) above the drip tray, open the “hot water/steam” knob (16) for a few instants to discharge any residual water

• 32 •

• Immerse the steam nozzle into the milk to be frothed and turn the knob (16); turn the container slowly with up-down movements to achieve uniform frothing (Fig.16).

• After using the steam for the desired time, shut off the steam (16).

• The same method can be used to heat other beverages.

• Clean the steam nozzle with a damp cloth (Fig.17)

10 CLEANING AND MAINTENANCE

General Cleaning

• Maintenance and cleaning should only be carried out when the appliance is cold and disconnected from the power supply.

• Do not immerse the appliance in water and do not wash the parts in the dishwasher.

• Do not use abrasives or aggressive chemicals (solvents) for cleaning.

• Do not dry the machine and/or any of its parts using a microwave and/or conventional oven.

• We recommend that you clean the water tank and change the water daily.

• Clean the ground coffee doser daily.

- Use the brush provided to clean the doser (Fig.18).

• To clean the appliance, use a soft cloth dampened with water (Fig.19).

• Clean the service area and the coffee dispenser.

• We recommend that you empty and clean the drip tray (12) and the coffee grounds drawer (10) daily; to carry out this operation you must open the front cover (Fig.20) and remove the drip tray (Fig.21); then you can empty and clean all the components.

• You can remove the coffee dispenser in order to

clean it (Fig.24):

- lower the dispensing unit nozzles

- take the dispensing unit as shown in Fig. 24, and remove it from its housing

- wash the whole unit with warm water.

10.1 The coffee dispenser

The coffee dispenser (17) must be cleaned each time you fill the coffee

bean container or at least once a week.

• Switch off the appliance by pressing the ON/ OFF switch (7) to the “O” position and remove the plug from the wall outlet.

• Open the service cover (15). Remove the drip tray (12) and the coffee grounds drawer.

• Remove the coffee dispenser, holding it by its handle and pressing the “PUSH” button (Fig.22)

• Make sure that the two steel filters are free from any coffee residues. The top filter can be removed by unscrewing the plastic pin anticlockwise using the key provided (Fig.23.).

• Wash the coffee dispenser only with hot water: do not use detergents. Then thoroughly wash and dry all its components.

• Refit the filter and carefully screw the plastic pin back on using the key provided.

• Clean the compartment inside the appliance.

• Holding it by its handle, insert the coffee dispenser into its housing until it snaps into place.

• Insert the coffee grounds drawer, the drip tray plate and the drip tray.

• Close the cover (15).

11 DESCALING

Scale forms during normal use of the appliance; a descaling treatment should be carried out every 3-4 months, either when you notice a reduced water flow or the following message is displayed:

DESCALING READY FOR USE

If you wish to carry this out at home,

you can use a commercially available descaling product for coffee makers that is non-toxic and/or not harmful.

ENGLISH

Caution! Never use vinegar.

To descale the appliance proceed as follows:

1. Mix the descaling agent with water as directed on the package and fill the tank with the solution.

2. Switch on the machine by pressing the on/ off switch (7).

3. Press the button (27) for at least 5 seconds to select the function; the following message will appear on the display:

DESCALING OPEN KNOB

4. Direct the steam pipe (14) over the drip tray.

5. Place a receptacle of adequate capacity beneath the steam pipe and turn the hot water knob (16) anticlockwise. The machine will start an automatic descaling cycle including pauses preset by the manufacturer and automatically controlled by the machine. The display will show:

MACHINE IS DESCALING

6. At the end of the cycle, the flow of descaling solution will be stopped and the display will show:

DESCALING FINISHED CLOSE KNOB

7. Turn the hot water knob (16) clockwise to shut off flow. The display will show:

RINSE MACHINE FILL WATERTANK

8. Thoroughly rinse out the water tank and fill it with fresh drinking water.

RINSE MACHINE PRESS KEY

9. Place a receptacle of adequate capacity beneath the steam pipe and press the button (27).

RINSE MACHINE OPEN KNOB

• 33 •

ENGLISH

10Turn the steam knob (16) anticlockwise to

empty out the contents of the water tank

MACHINE IS RINSING

12.1 MENU/OK command

In order to program functions you must access the programming mode by pressing “MENU/ OK” (28) when the machine is in a standby status.

11When the machine rinse cycle is completed

the display will show:

RINSING FINISHED CLOSE KNOB

12Close the tap, reload the circuit and let the

machine heat up

If you use a product other than the

recommended one, you should follow the manufacturer’s directions on the package.

11.1 Interrupting the descaling cycle

If the descaling cycle is interrupted

by switching the machine OFF, it will automatically resume when the machine is switched back ON.

The descaling cycle can be interrupted by turning the steam knob (16) clockwise and then pressing the button (27). The display will show:

DESCAL. INTERRUPTED EMPTY WATERTANK

Warning! After interrupting the cycle

you must empty the water tank of the descaling solution and wash out the tank with fresh drinking water; the machine circuit must be cleansed by carrying out a rinse cycle. The display will show:

RINSE MACHINE PRESS KEY

To select the desired function, press the “∧” button to move up one line or the “∨” button to move down on the display.

To exit the programming mode press “ESC”

12.2 Choosing individual functions

Select the desired function by pressing “∧” or “∨”. Press “MENU/OK” to enable the desired function; you can browse the selectable settings using the “∧” or “Ú” button; to store a setting press “MENU/OK”.

Note: by pressing “ESC” you can exit

the programming mode at any time without saving the changes made; exiting without saving is possible only before you have pressed “MENU/OK”.

12.3 Description of programmable

functions

ENERGY SAVING

If the appliance is used little, it may be switched to the ENERGY SAVING mode. This function allows electricity costs to be reduced. However, it is recommended to switch the appliance off completely using the on/off switch (7) if it is not to be used for a prolonged period. It will take the machine just a few minutes to heat up when you switch it back on.

• In the programming mode press “∧” or “∨”

to select the function:

ENERGY SAVING

Follow the directions for a normal rinse cycle provided in section 8 of the previous chapter.

12 FUNCTION PROGRAMMING

The user can change some machine operating parameters according to

personal needs.

and enable it by pressing “MENU/OK”; the following message will appear:

ENERGY SAVING

in this mode the machine remains on but no components are active.

• 34 •

• To deactivate the “ENERGY SAVING” function, press “MENU/OK”.

RINSING

Immediately after heating up, the appliance automatically eliminates the water left standing in the internal circuit to ensure that only fresh water will be used to make coffee.

ENGLISH

The display will show:

LANGUAGE ENGLISH

Press “∧” or “∨” to select the desired language and then press “MENU/OK” to memorise it.

WATER HARDNESS

The function is activated in the factory.

• To deactivate it, go to the programming mode and press “∧” or “∨” to select the function:

RINSING

and enable it by pressing “MENU/OK”. The following message will appear:

RINSING ON

Now press “∧” or “∨”to select

RINSING ON

RINSING OFF

and store the selection by pressing “MENU/OK”.

We recommend selecting:

RINSING ON

LANGUAGE

This function allows you to change the language of the display. You can choose among Italian, German, Portuguese, Spanish, English, French and Dutch. The appliance is normally set on the language of the country it is to be sold in.

The hardness of tap water may vary from region to region. For this reason, the appliance may be adjusted according to the degree of hardness of the water in the place it will be used in; hardness is measured on a scale of 1 to 4.

The appliance is already programmed for an average value (hardness 3). The

appliance setting should be adjusted according to the actual hardness of the water, which can be measured using the test strip provided.

Briefly dip (1 second) the test strip provided in water and shake it gently. After one minute you can read the test results on the strip.

• After accessing the programming mode press “∧” or “∨” to select the function:

WATER HARDNESS

and enable it by pressing “MENU/OK”.

• The display will show:

WATER HARDNESS HARDN 3

• Check the test strip previously immersed in water to see how many squares have changed colour.

• Press “∧” or “∨” to select the correct water hardness (e.g. 2 squares = Hardness 2) and memorise it by pressing “MENU/OK”.

• After accessing the programming mode, press “∧” or “∨” to select the function:

LANGUAGE

and then enable it by pressing “MENU/OK”.

Caution: descale the appliance when the max water hardness level is reached.

The display will show the message:

DESCALING READY FOR USE

• 35 •

ENGLISH

TEMPERATURE

• Memorise the choice by pressing “MENU/OK”.

This function allows you to adjust the water temperature to obtain hotter or less hot coffee (Minimum, low, medium, high and maximum).

• After accessing the programming mode press “∧” or “∨” to select the function:

TEMPERATURE

then enable it by pressing “MENU/OK”. The display will show, for example:

TEMPERATURE MEDIUM

• Press “∧” or “∨” to select the desired temperature and memorise it by pressing “MENU/OK”.

PRE-BREWING

In the pre-brewing process the coffee is slightly moistened before actual brewing. This brings out the full aroma of the coffee, which thus acquires a delicious flavour.

• Press “∧” or “∨” to select the function:

PREBREWING

PRE-GRINDING

With the pre-grinding process the appliance grinds twice: the first time for the type of coffee selected and the second time for the next coffee (not yet selected).

This function is useful only if you have

to make several coffees at the same time (e.g. when entertaining guests or during a party).

• After accessing the programming mode, press

“∧” or “∨” to select the function:

PREGRINDING

enable it by pressing “MENU/OK”.

• The display will show:

PREGRINDING OFF

Press “∧” or “∨” to select the desired setting and memorise it by pressing “MENU/OK”.

TOTAL COFFEES

This function allows you to display how many coffees the appliance has made to date.

then enable it by pressing “MENU/OK”. The display will show:

PREBREWING ON

• by pressing “∧” or “∨” you can choose to deactivate the function

PREBREWING OFF

or extend the pre-brewing phase

PREBREWING LONG

to enhance the flavour of your coffee.

• After accessing the programming mode, press “∧” or “∨” to select the function:

TOTAL COFFEES

enable it by pressing “MENU/OK”. The display will show, for example:

TOTAL COFFEES

FACTORY SETTINGS

This function allows you to restore all the machine operating parameters originally set by the manufacturer.

• 36 •

• After accessing the programming mode, press “∧” or “∨” to select the function:

FACTORY SETTINGS

ENGLISH

Then press “∧” or “∨” to set the minutes and memorise the setting by pressing “MENU/ OK”. The clock is set and the machine will go back to the previous menu.

then enable it by pressing “MENU/OK”. The following indication will appear:

FACTORY SETTINGS NO

• Choose whether you want to restore the factory settings by pressing “∧” or “∨” and press

“MENU/OK” to confirm your selection.

Caution: when you restore all the

factory settings, you will lose any custom settings you have made on the machine.

CLOCK

This function may be activated and deactivated by the user. It is used to:

- display the current time when the machine is

in the “ENERGY SAVING” or “FUNCTION SELECTION” mode;

- program the machine to switch on and off at

a specific time.

In order for the programming function to work properly, you must set the clock to the current time.

• Press “∧” or “∨” to select the function:

CLOCK

Note: keeping the buttons pressed down will allow you to go through

the numbers quickly.

Note: the clock setting is also maintained when the machine is off

Displaying the time

• press “∧” or “∨” to select the function

SHOW CLOCK TIME

and enable it by pressing “MENU/OK”.

• press “∧” or “∨” to activate or deactivate the function

SHOW CLOCK TIME ON

and memorise the setting by pressing “MENU/OK”.

Note: the time may be displayed only at certain times; this function must

be deactivated by the user

• If you want to deactivate the function press “∧” or “∨” to choose:

SHOW CLOCK TIME OFF

enable it by pressing “MENU/OK”.

• Press “∧” or “∨” to select the function:

CLOCK TIME

enable it by pressing “MENU/OK”.

• Press “∧” or “∨” to set the current hour and memorise it by pressing “MENU/OK”;

CLOCK TIME

1:18

and memorise by pressing “MENU/OK”

Programming the machine to

switch on and off .

The machine can be switched on and off automatically without the user’s intervention. You can program only one time for the machine to go on and one time for it to go off.

Note: this function is enabled only if the on/off switch (7) is

positioned on “I” (on).

• 37 •

ENGLISH

• press “∧” or “∨” to select the function:

ON/OFF TIME

and enable it by pressing “MENU/OK”.

• Select the hour when you want the machine to go on by pressing “∧” or “∨” and memorise by pressing “MENU/OK”.

ON/OFF TIME ON 7:30

Choose to activate the function by pressing “∧” or “∨” and when

CLOCK ON

appears, memorise the setting by pressing “MENU/OK”.

When you exit the programming mode, the machine will check the set parameters. If the current time falls within the set deactivation time, the display will indicate:

then press “∧” or “∨” to set the minutes and memorise the setting by pressing “MENU/OK”.

• Select the hour when you want the machine to go off by pressing “∧” or “∨” and memorise by pressing “MENU/OK”;

ON/OFF TIME OFF 9:30

then press “∧” or “∨” to set the minutes and memorise the setting by pressing “MENU/OK”.

Warning: if the on/off time settings

coincide, the machine will ignore both. After the times have been set, the clock must be activated in order for the function to work.

Activating the automatic on/off

function

Note: activating this function makes sense only if you have already set the

on/off times.

• Press “∧” or “∨” to select the function:

CLOCK

ENERGY SAVING

Note: during the set deactivation

period, the machine can be restarted at any time by pressing “MENU/OK”. Later, to deactivate the machine again, go into the programming mode by pressing “MENU/ OK” and exit immediately by pressing “ESC”.

RINSING CYCLE

With this function, all the parts involved in the coffee dispensing process undergo a washing cycle with water.

During the wash cycle it is

recommended that a person be on hand to supervise the operation.

• To start the wash cycle, press “∧” or “∨” to

select the function:

RINSING CYCLE

to enable the function press “MENU/OK”. Press “MENU/OK” again to start the wash cycle.

• When the wash cycle is completed, the

following message will appear.

enable it by pressing “MENU/OK”.

• The display will show:

CLOCK OFF

In this case pressing “MENU/OK” will deactivate the function.

FILL WATERTANK

At this point fill the water tank. The machine will automatically switch to the normal operating mode and the following message will appear on the display:

SELECT PRODUCT READY FOR USE

• 38 •

13 LEGAL INFORMATION

• This instruction book contains the information you need in order to use and upkeep your appliance correctly.

• The information should be viewed as a guideline for using and upkeeping your coffee maker in safety. The information is not exhaustive. For additional information or for information on topics not covered or inadequately covered in this instruction book, please contact an authorized service centre or the manufacturer directly.

• In addition, it should be noted that these instructions do not form part of a previous or existing agreement, legal contract or similar and that the information is not changed by any other document.

• All the manufacturer’s obligations and liabilities are based on the contract of sale, which also specifies all the warranty terms and conditions.

• The warranty terms and conditions are neither limited nor extended on the basis of this instruction book.

• This instruction book contains information protected by copyright.

• This instruction book may not be photocopied or translated into other languages without the explicit written consent of the manufacturer.

14 SCRAPPING

ENGLISH

DESCALING

• Descale the machine (see Chap.11)

FILL WATERTANK

• Fill the water tank (9) with fresh drinking water (Fig.03).

COFFEE BEANS EMPTY

• Fill the coffee bean container with coffee beans and restart the coffee dispensing cycle.

DREGDRAWER FULL

• Open the front cover (15), take out the coffee grounds drawer (10) and empty the grounds into a suitable container.

Important note: the coffee grounds drawer may be emptied only when the machine is on. The drawer must be taken out for at least 5 seconds. If you empty out the drawer with the machine off, the coffee dispensing function will be disabled when you switch it back on.

BREWUNIT MISSING

• Fit the coffee dispenser unit (17) properly in place.

• Make unusable any appliances no longer in use.

• Detach the plug from the wall outlet and cut the electric cord.

• Deliver scrapped appliances to a suitable waste disposal facility.

15 DISPLAY INDICATIONS

The display guides users and helps them to use the machine properly. Below is a description of alarm messages that disable the coffee dispenser and an explanation of what the user must do in order to use the machine properly.

ENERGY SAVING

• Press “MENU/OK” (28).

DREGDRAWER MISSING

• Fit the drip tray (12) and coffee grounds drawer (10) properly in place.

CLOSE DOOR

• Close the front cover (15).

GRINDER BLOCKED

BREWUNIT BLOCKED

• Contact an authorized service centre.

• 39 •

ENGLISH

16 TROUBLESHOOTING

melborPesuaCgnitoohselbuorT

hctiwstonseodecnailppaehT

sniameht

dlocootsieeffocehTdloceraspucehT spucehttaeH

otdetcennoctonsiecnailppaehT

sniam

ehtotecnailppaehttcennoC

maetsroretawtohoNsielzzonmaetsehtfoelohehT

ylwolsdesnepsidsieeffoCenifootsieeffoC tsujdarodnelbeeffocehtegnahC

)reyalhtorf-maerc(

otgnolootsekatecnailppaehT

elzzonehtfotuosemoc

demmajsiresnepsideeffocehTdeppanstonsiresnepsideeffocehT

desnepsidsieeffocoNresnepsideeffocytriD resnepsideeffocehtnaelC

ehtedistuodesnepsidsieeffoC

resnepsid

ylkciuqoottuosemoceeffoCreniatnocehtedisnieeffocelttilooT eeffocdnuorghtiwreniatnocehtlliF

deggolc

resnepsideeffocytriD )01.raP(resnepsideeffocehtnaelC

"amerc"elttilsaheeffocehT

ylesraoc

retawfoemulovdetimilaroputaeh

yltcerroc

gnilacsybdeggolc

gnisuohstiotni

ecalpnirewardsdnuorgeeffoC rewardsdnuorgeeffocehtevomeR

esodegraL esodehtesaerceD

deggolcsiresnepsideeffocehT stidnaresnepsideeffocehtnaelC

dnelbeeffocesraoC dnelbfoepytehtegnahC

.nip

eeffocehtroelbatiustonsidnelbehT ootdnuorgsirodnuorgylhserftonsi

siecnailppaehtfotiucricehT

noitisop

dettiftonsiresnepsideeffocehT

stuops

)6.raP(esodehtesaercnI

ecnailppaehtelacseD

resnepsideeffocehttifeR

)eeffoctnatsniton(

ahtiwelohelzzonmaetsehtnaelC

.5.raPnideificepssagnidnirg

)6.raP(esodehtesaerceD

tsujdarodnelbeeffocehtegnahC .5.raPnidebircsedsagnidnirg

ehtesolC.ecnailppaehtNOhctiwS

resnepsideeffocehT.revocecivres laitinistiotsnruteryllacitamotua

resnepsideeffocehtgnivomererofeb

esodllamS esodehtesaercnI

• 40 •

ENGLISH

NOTE

___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________

• 41 •

DEUTSCH

WICHTIGE

VORSICHTSMASSNAHMEN

Bei der Verwendung von Elektrogeräten empfiehlt es sich, sich an einige Vorsichtsmaßnahmen zu halten, um die Gefahr von Brand, elektrischen Schlägen und Unfällen einzuschränken. 1 Alle in diesem oder jedem anderen in der Verpackung

enthaltenen Heft angegebenen Anweisungen und Informationen aufmerksam durchlesen, ehe die Espressomaschine eingeschaltet oder benutzt wird.

2 Keine heißen Flächen berühren. 3 Netzkabel, Stecker oder den Maschinenkörper nicht

in Wasser oder andere Flüssigkeit tauchen, um Brand, elektrische Schläge und Unfälle zu vermeiden.

4 Im Beisein von Kindern die Espressomaschine mit

besonderer Vorsicht handhaben.

5 Den Stecker aus der Steckdose ziehen, sobald die

Maschine nicht mehr benutzt wird oder gereinigt wird. Bevor Teile entnommen oder eingesetzt werden sowie vor der Reinigung die Maschine abkühlen lassen.

6 Keine kaputten oder defekten Geräte oder Geräte mit

beschädigtem Netzkabel oder –stecker verwenden. Das schadhafte Gerät beim nächsten Händler oder Kundendienst prüfen, reparieren oder neu einstellen lassen.

7 Die Verwendung nicht vom Hersteller empfohlenen

Zubehörs kann Brand, elektrische Schläge und Unfälle verursachen.

8 Die Espressomaschine nicht im Freien verwenden. 9 Das Kabel darf nicht vom Tisch herunterhängen oder

heiße Flächen berühren.

10 Die Espressomaschine nicht in der Nähe von heißen

Küchenherden oder Backöfen verwenden.

11 Prüfen, ob die Maschine sich in Stellung „0" befindet,

bevor man den Stecker einsteckt. Zum Ausschalten auf

„0" stellen, dann den Stecker aus der Steckdose ziehen. 12 Die Maschine nur im Haushalt verwenden. 13 Bei Verwendung von heißem Dampf mit äußerster

Vorsicht verfahren.

DIESE ANWEISUNGEN GUT

AUFBEWAHREN

HINWEISE

Diese Espressomaschine wurde ausschließlich für den Haushalt entwickelt. Sämtliche Eingriffe mit Ausnahme der Reinigung oder normalen Wartung dürfen ausschließlich durch den autorisierten Kundendienst vorgenommen werden. Das Gerät nicht in Wasser tauchen. Reparaturen dürfen nur durch Fachpersonal des autorisierten Kundendienstes erfolgen.

1 Sicherstellen, dass die auf dem Datenschild des Geräts

angegebene Spannung mit der Ihres Netzanschlusses übereinstimmt.

2 Nie lauwarmes oder heißes Wasser in den

Wasserbehälter füllen. Ausschließlich kaltes Wasser verwenden.

3 Während des Betriebs nie die heißen Teile oder das

Netzkabel der Maschine berühren.

4 Keine Schleif- oder Scheuermittel zum Reinigen

verwenden. Es genügt ein weicher Lappen mit Wasser.

5 Zur Vermeidung von Kalkablagerungen

kohlensäurefreies Mineralwasser verwenden.

BETRIEBSANLEITUNGEN

ZUM NETZKABEL

A Das mitgelieferte Netzkabel ist relativ kurz, damit es

sich nicht verdrehen kann oder Sie darüber stolpern.

B Längere Netzkabel können verwendet werden, doch

sollte man dabei mit grösste Vorsicht vorgehen.

C Sollte ein längeres Netzkabel verwendet werden,

folgendes überprüfen: 1 dass die auf der Verlängerungsschnur vermerkte

Spannung mindestens der des Elektrogerätes entspricht;

2 dass es einen Stecker mit drei Stiften (Erdung)

hat, falls das Netzkabel des Elektrogerätes ebenfalls drei hat;

3 Das Netzkabel darf nicht am Tisch herunterhängen;

Sie könnten darüber stolpern.

• 42 •

1 ALLGEMEINES

Die Espressomaschine ist für die Zubereitung von Espresso bestimmt, wobei sowohl Kaffeebohnen als auch gemahlener Kaffee verwendet werden können. Sie ist außerdem mit einer Vorrichtung für die Dampf- und Heißwasserausgabe ausgestattet. Der Maschinenkörper mit seinem eleganten Design wurde für den Gebrauch im Haushalt entworfen und ist nicht für einen durchgehenden Betrieb professioneller Art geeignet.

Achtung Es wid keine Haftung übernommen

für eventuelle Schäden im Fall von:

• falscher und nicht bestimmungsgemäßer

Nutzung;

• Reparaturen, die nicht bei einem

autorisierten Kundendienst vorgenommen wurden;

• Veränderung des Netzkabels;

• Veränderung irgendeiner Komponenten

der Maschine;

• Verwendung von nicht originalen

Ersatzteilen und Zubehör.

In diesen Fällen erlischt der Garantieanspruch.

1.1 Erläuterungen zu diesem Handbuch

Das Hinweisdreieck zeigt alle wichtigen Anweisungen für die

Sicherheit des Nutzers an. Diese Anweisungen sorgfältig befolgen, um schwere Verletzungen zu vermeiden!

Dieses Symbol kennzeichnet

Informationen, die für eine bessere Nutzung der Maschine besonders beachtet werden müssen.

Die Illustrationen zum Text befinden sich auf der

Umschlagklappe. Diese Seiten beim Lesen der Gebrauchsanweisung offen halten.

DEUTSCH

Ort aufbewahren und der Espressomaschine beilegen, falls sie von einer anderen Person benutzt wird. Für weitere Informationen oder bei Problemen, die in diesen Anweisungen nicht oder nur ungenügend behandelt werden, wenden Sie sich bitte an den autorisierten Kundendienst.

2 TECHNISCHE DATEN

• Nennspannung Siehe Kennschild an der Maschine

• Nennleistung Siehe Kennschild an der Maschine

• Material des Gerätekörpers

Thermoplast (ABS)

• Abmessungen (L x H x T) in mm

280x385x390

• Gewicht (kg)

• Kabellänge (mm)

1200

• Bedienfeld

Frontal (Display Anzeige)

• Wasserbehälter

Abnehmbar

• Stromversorgung Siehe Kennschild an der Maschine

• Wasserbehälter (l)

1,3

• Fassungsvermögen Kaffeebehälter (g)

230 Kaffeebohnen

• Pumpendruck (bar)

• Brühgruppe

2 - Aluminium

• Sicherheitsvorrichtungen Sicherheitsdruckventil Brühgruppe,

Sicherheitsthermostat.

Änderungen an der Konstruktionsweise und Ausführung aufgrund technologischen Fortschritts möglich.

1.2 Verwendung dieser Gebrauchsanweisung

Diese Gebrauchsanweisungen an einem sicheren

Diese Maschine entspricht der Europäischen Direktive 89/336/CEE (Gesetzesdekret 476 vom

04.12.92) über die Funkentstörung.

• 43 •

DEUTSCH

100

250

100

Maße in Milimeter

• 44 •

3 SICHERHEITSVORSCHRIFTEN

Nie die unter Strom stehenden Teile in Berührung mit Wasser bringen: Kurzschlussgefahr! Der heiße Dampf und das heiße Wasser können zu Verbrühungen führen! Nie den Dampf- oder Heißwasserstrahl auf Körperteile richten und die Dampf-/Heißwasserdüse immer vorsichtig anfassen: Verbrühungsgefahr!

Bestimmungsgemäßer Gebrauch

- Die Espressomaschine ist ausschließlich für

den Gebrauch im Haushalt bestimmt.

- Technische Veränderungen und jeder

unzulässige Gebrauch sind wegen der damit verbundenen Gefahren verboten!

- Die Espressomaschine darf nur von

Erwachsenen in gesundem geistigkörperlichem Zustand verwendet werden.

Stromversorgung

- Die Espressomaschine nur an eine geeignete

Steckdose anschließen.

- Die Spannung muss dem Wert auf dem

Kennschild des Geräts entsprechen.

Netzkabel (Abb.A)

- Die Espressomaschine nie mit defekten

Netzkabel verwenden.

- Schadhafte Kabel und Stecker sofort von

einem autorisierten Kundendienst ersetzen lassen.

- Das Netzkabel nicht über Ecken, scharfe

Kanten und heiße Gegenstände führen und vor Öl schützen.

- Die Espressomaschine nicht am Kabel tragen

oder ziehen.

- Den Stecker nicht am Kabel herausziehen und

nicht mit nassen Händen oder Füßen berühren.

- Das Netzkabel darf nicht lose von Tischen oder

Regalen herunterhängen.

DEUTSCH

Schutz anderer Personen (Abb.B)

- Sicherstellen, daß keine Kinder mit der Espressomaschine spielen können. Kinder können die Gefahrensituationen, die durch Haushaltsgeräte entstehen können, nicht abschätzen.

- Die Verpackungsmaterialien der Maschine nicht in Reichweite von Kindern lassen.

Verbrennungsgefahr (Abb.C)

- Nie den heißen Dampf- oder Wasserstrahl auf sich selbst und/oder andere richten: Verbrühungsgefahr.

- Immer die entsprechenden Griffe und Drehknöpfe verwenden.

- Keine Gegenstände in die Öffnungen des Gerätes einführen.

Platz für Installation, Betrieb und Wartung (Abb.D)

- Eine ebene Aufstellungsfläche wählen;

- Die Espressomaschine an einem sicheren Ort aufbewahren, wo sie niemand umstoßen oder sich daran verletzen kann.

- Einen gut beleuchteten Aufstellort wählen; er sollte darüber hinaus hygienisch sein und eine gut zugängliche Steckdose aufweisen;

- Die Espressomaschine nie auf heiße Oberflächen und in die Nähe von offenem Feuer stellen, da das Gehäuse sonst schmelzen oder auf andere Art beschädigt werden könnte.

- In 10 cm Abstand von Wänden und Kochflächen aufstellen.

- Die Maschine keinen Temperaturen von unter 0°C aussetzen; es besteht die Gefahr der Beschädigung der Maschine durch Frost.

- Die Steckdose mus zu jedem Zeitpunkt erreichbar sein.

- Die Espressomaschine nicht im Freien verwenden.

Reinigung (Abb.E)

- Bevor die Maschine gereinigt wird, muss der Hauptschalter (7) unbedingt auf „0" gestellt und dann der Netzstecker aus der Steckdose abgezogen werden.

• 45 •

DEUTSCH

- Außerdem abwarten, bis die Maschine sich abgekühlt hat.

- Nie die Maschine in Wasser tauchen! Die Maschine darf nicht mit Wasserstrahlen in Berührung kommen.

- Es ist streng verboten, innerhalb der Maschine eingreifen zu wollen.

Aufbewahrung der Maschine

- Wenn die Maschine längere Zeit nicht verwendet wird, abschalten und den Stecker aus der Steckdose abziehen.

- An einem trockenen, für Kinder unerreichbaren Ort aufbewahren.

- Vor Staub und Schmutz schützen.

Reparaturen/Wartung

- Bei Schäden, Defekten oder dem Verdacht auf Schäden nach einem Herunterfallen sofort den Netzstecker aus der Steckdose abziehen. Nie eine defekte Maschine in Betrieb setzen.

- Nur die autorisierten Kundendienstzentren können Eingriffe und Reparaturen vornehmen.

- Bei Eingriffen und/oder Reparaturen, die nicht von einem autorisierten Kundendienstzentrum durchgeführt wurden, verfällt jede Haftung für eventuelle Schäden.

BESCHREIBUNG DER KOMPONENTEN

Abb.01

1 Behälter Kaffeebohnen 2 Abnehmbarer Deckel des

Kaffeebohnenbehälters (Aromaschutz) 3 Einstellschalter Mahlstufe 4 Einstellschalter Dosierung 5 Deckel des Dosierers für gemahlenen

Kaffee 6 Tassenstellfläche 7 Hauptschalter (ON/OFF) 8 Wasserbehälterdeckel 9 Wasserbehälter 10 Tresterbehälter 11 Netzkabel 12 Wassersammelschale und –rost 13 Höhenverstellbare Espressobrühdüse 14 Dampf-/Heißwasserdüse 15 Vordere Klappe 16 Dampfausgabeknopf 17 Brühgruppe 18 Bedienfeld 19 Schlüssel Brühgruppe 20 Bürste für Reinigung 21 Messbecher für gemahlenen Kaffee

Brandschutz

- Im Brandfall Kohlendioxidlöscher verwenden (CO2-Feuerlöscher). Nie Wasser oder Pulverfeuerlöscher verwenden.

Bedienfeld

22 Wahlschalter Espresso / im

Programmiermodus rückwärts blättern

23 Wahlschalter Kaffee (italienischer Typ) / im

Programmiermodus vorwärts blättern

24 Wahlschalter Ausgabe langer Kaffee

(deutscher/amerikanischer Typ) / im

Programmiermodus ESC 25 Wahlschalter gemahlener Kaffee 26 Wahlschalter Funktion Warmwasser 27 Wahlschalter Funktion Entkalkung 28 Wahlschalter Programmierung / im

Programmiermodus “OK” 29 LCD-Display 30 Wasserstandanzeiger

• 46 •

4 INSTALLATION

Für die eigene und die Sicherheit anderer Personen gewissenhaft die „Sicherheitsvorschriften” in Kap.3 beachten.

DEUTSCH

anschalten: Prüfen, dass sich im Tank ausreichend Wasser befindet.

• Den Deckel (Abb.05) anheben und

Kaffeebohnen in den Behälter (Abb.06) füllen.

4.1 Verpackung

Die Originalverpackung wurde entwickelt und ausgeführt, um die Maschine beim Versand zu schützen. Es wird empfohlen, sie für einen eventuellen späteren Transport aufzubewahren.

4.2 Vorbereitung der Espressomaschine

• Die Espressomaschine aus der Verpackung entnehmen und an einem geeigneten Ort aufstellen. Er muss den Anforderungen der Sicherheitsvorschriften entsprechen, die in Kap.3 verlangt und beschrieben werden.

• Die Tür der Maschine öffnen, die Abtropfwanne (12) aus der Verpackung nehmen und die Satzschublade (10) einsetzen; dann die Abtropfwanne in die Maschine einsetzen (Abb. 21).

• Prüfen, dass die Wassersammelschale mit Rost (Abb.01 – Pos.12), der Tresterbehälter (10) und die Brühgruppe (17) korrekt eingesetzt sind und die vordere Klappe (15) geschlossen ist.

• Die Reinigungsbürste (20) und den Schlüssel für die Brühgruppe (19), die zur Maschinenausstattung gehören, griffbereit aufbewahren.

Wenn das Display beim Einschalten

der Maschine eine Unregelmäßigkeit anzeigt, bedeutet dies, dass eines der oben beschriebenen Teile nicht vorschriftsmäßig angebracht ist. (Abs. 15)

4.3 Inbetriebnahme

• Den Deckel des Wasserbehälters (Abb.02) öffnen und den Behälter (Abb.03) herausnehmen. Den Behälter ausspülen und mit frischem Trinkwasser füllen (Abb.04), dabei sollte der Strich „MAX” nicht überschritten werden. Den Wasserbehälter wieder einsetzen und den Deckel aufsetzen.

In den Wasserbehälter (9) immer nur

frisches Wasser ohne Kohlensäure füllen. Heißes Wasser und andere Flüssigkeiten können den Behälter und/oder die Maschine beschädigen. Die Maschine nie ohne Wasser

• 47 •

Stets nur Kaffee in Bohnen einfüllen.

Gemahlener oder löslicher Kaffee oder andere Objekte beschädigen die Maschine.

• Den Deckel wieder auf den Kaffeebehälter (1)

aufsetzen.

• Den Stecker in die Buchse auf der Rückseite

der Maschine einstecken (Abb.07), nachdem man sich vergewissert hat, dass der Hauptschalter (7) auf (O) steht. Den Stecker des anderen Kabelendes in eine passende Wandsteckdose einstecken.

• Der Hauptschalter der Maschine steht auf (O);

zum Einschalten braucht man nur den Knopf (Abb.08) zu drücken; die Maschine beginnt zu heizen und am Display erscheint:

Spulen Aufheizen ...

Wenn die richtige Temperatur erreicht ist, führt die Maschine einen Spülzyklus aus.

• Um die Leitungen zu füllen, das Dampfrohr

(Abb.01-Pos.14) auf die Wassersammelschale richten, eine Tasse oder einen geeigneten Behälter unter die Düse des Dampfrohrs stellen und den Knopf (26) drücken; am Display erscheint eine der Meldungen:

Spulen Aufheizen ...

Heisswasser Aufheizen ...

• Den Knopf (Abb.09) gegen den Uhrzeigersinn

drehen und warten, bis Wasser gleichmäßig aus dem Dampfrohr austritt; zum Unterbrechen der Wasserabgabe den Knopf im Uhrzeigersinn drehen.

Hinweis: Vor der Wiederin-

betriebnahme nach längerer Pause müssen, wenn der Wasserbehälter vollständig geleert wurde, die Leitungen der Maschine wieder befüllt werden. Außerdem müssen die Leitungen jedes Mal

DEUTSCH

befüllt werden, wenn am Display die Meldung erscheint:

Entluften

• Erneut Knopf 26 drücken.

• Bei Beendigung der Heizphase erscheint am Display:

Produkt wahlen Betriebsbereit

• Nach diesen genannten Arbeitsschritten ist die Espressomaschine betriebsbereit.

• Um Espresso, heißes Wasser oder Dampf auszugeben und die Maschine korrekt zu verwenden, die folgenden Anweisungen beachten.

die Körnung dagegen zu grob, muss der Knopf auf die niedrigeren Werte gedreht werden. Die Veränderung im Feinheitsgrad bemerkt man erst nach der Ausgabe von drei bis vier Espresso. Bohnenkaffeemischungen für Espressomaschinen verwenden. Die Mahlstufen in den extremen Positionen sollten nicht verwendet werden (z.B. 1,

16); in diesen Fällen andere Kaffeemischungen verwenden. Den Kaffee kühl in einem luftdicht abgeschlossenen Behälter aufbewahren.

Die Mahlstufe muss eingestellt werden, wenn der Espresso nicht optimal ausgegeben wird: Zu schnelle Ausgabe = zu grobe Mahlung > den Knopf auf niedrigere Werte drehen; Tropfenweise oder gar keine Ausgabe = zu feine Mahlung > Knopf auf höhere Werte drehen.

5 KAFFEEMÜHLE (ABB.10)

Achtung! Der Einstellknopf für

den Mahlgrad innerhalb des Kaffeebehälters (Abb.10) darf nur gedreht werden, wenn die Kaffeemühle in Betrieb ist. Keinen gemahlenen oder löslichen Kaffee in den Behälter für die Kaffeebohnen füllen. Es ist verboten, anderes Material als Kaffeebohnen einzufüllen. Die Kaffeemühle enthält bewegliche Organe, die gefährlich sein können; es ist verboten, die Finger und/ oder andere Gegenstände einzuführen. Vor jedem Eingreifen innerhalb des Kaffeebehälters, egal aus welchem Grund, den Hauptschalter (7) ausschalten und den Netzstecker aus der Steckdose ziehen. Keine Kaffeebohnen einfüllen, wenn die Kaffeemühle in Betrieb ist.

Die Qualität und der Geschmack des Espresso hängen außer von der verwendeten Kaffeemischung auch von der Feinheit des Mahlgrads ab. Die Maschine verfügt über einen Knopf (Abb.10) für die Einstellung der Feinheitsgrads. Um die Mahlstufe zu ändern, den abgestuften Knopf drehen, wenn die Kaffeemühle in Betrieb ist. Die Ziffern auf dem Knopf zeigen die Feinheit der Mahlung an. Jedes Gerät wird werkseitig auf eine mittlere Feinheit eingestellt: wenn die Körnung zu fein ist, muss der Knopf auf die höheren Werte gedreht werden, ist

• 48 •

6 EINSTELLUNG DER KAFFEE-

MENGE (ABB.11)

Bei der Espressomaschine kann die Kaffeemenge (Dosis) eingestellt werden, die gemahlen werden soll. Die Dosis wird vom Hersteller auf einen Mittelwert eingestellt, der die Ansprüche zum größten Teil befriedigt. Dreht man den Knopf (Abb.11) innerhalb des Kaffeebehälters gegen den Uhrzeigersinn, wird die Menge des Kaffeepulvers erhöht; dreht man den Knopf im Uhrzeigersinn, wird die Menge verringert. Die Menge muss eingestellt werden, bevor man den Knopf der Espressoausgabe drückt. Dieses System ermöglicht mit allen handelsüblichen Kaffeesorten eine optimale Espressoausgabe.

7 ESPRESSOAUSGABE

Hinweis: Wenn die Maschine keinen Espresso ausgibt, prüfen, dass der

Wasserbehälter genügend Wasser enthält.

• Vor der Ausgabe von Kaffee überprüfen, ob der Wasserbehälter und der Kaffeebehälter voll sind und ob am Display diese Meldung angezeigt ist:

Produkt wahlen Betriebsbereit

• 1 oder 2 Tassen unter den Brühkopf stellen. Sie können die Höhe des Brühkopfs

regulieren, indem Sie ihn von Hand nach oben oder nach unten schieben (Abb.12), so dass er passend für Ihre Tassen eingestellt ist.

7.1 Espressoausgabe mit Bohnenkaffee

• Zum Ausgeben des Kaffees muss man die Kaffeeausgabetaste (22, 23 oder 24) drücken; am Display wird angezeigt (als Beispiel)

1 Espresso

Um 1 Kaffee auszugeben, nur ein Tässchen unter die Kaffee-Ausschankröhrchen stellen und den Ausgabeknopf (22, 23 oder 24) nur ein Mal drücken; um 2 Kaffees auszugeben, zwei Tässchen unter die KaffeeAusschankröhrchen stellen und den Ausgabeknopf (22, 23 oder 24) 2 Mal drücken; am Display erscheint:

2 Espresso

In dieser Betriebsart sorgt die Maschine automatisch dafür, die richtige Kaffeemenge zu mahlen und zu dosieren; die Zubereitung von 2 Espressi erfordert zwei Mahl- und zwei Ausgabezyklen, die von der Maschine automatisch gesteuert werden.

• Anschließend beginnt der Ausgabezyklus.

• Nach dem Vorbrühzyklus tritt der Espresso aus dem Hahn der Brühgruppe aus (Abb.01-Pos.13). Die Espressoausgabe hält automatisch an, wenn der eingestellte Stand erreicht ist (siehe Abschnitt 7.3). Die Espressoausgabe kann allerdings durch einen Tastendruck (Abb.01 Pos.22 23 oder 24) unterbrochen werden.

7.2 Espressoausgabe mit gemahlenem

Kaffee

Um diese Funktion zu verwenden, muss

der Messbecher (Abb.01 - Pos.21) entnommen werden, um den gemahlenen Kaffee in der Maschine zu dosieren.

In die Dosiervorrichtung (5) nur

gemahlenen Kaffee für Espressomaschinen füllen. Kaffeebohnen, löslicher Kaffee und andere Materialien in dieser

DEUTSCH

Dosiervorrichtung beschädigen die Maschine.

Es ist verboten, die Finger in den

Dosierer für gemahlenen Kaffee zu führen, denn dieser ist mit beweglichen Organen ausgestattet.

Um die richtige Menge Kaffeepulver in den Dosierer zu geben, nur den mitgelieferten Messbecher (21) verwenden. Jeweils nur einen Messbecher Kaffeepulver eingeben; um zwei Kaffees zu bekommen, müssen zwei getrennte Zyklen nacheinander ausgeführt werden.

• Knopf (25) drücken, um die Funktion zu

wählen; am Display erscheint

Produkt wahlen Pulverkaffee

• Den Deckel des Kaffeepulverdosierers abnehmen

(Abb.13).

• Mit dem Messbecher eine Portion Kaffee

entnehmen; die überschüssige Menge im Messbecher abstreifen.

• Das Kaffeepulver in den Dosierer geben

(Abb.14).

• Den Deckel des Kaffeepulverdosierers schließen.

• Zum Ausgeben des Kaffees die Kaffee-

ausgabetaste (22, 23 oder 24) drücken; am Display erscheint (als Beispiel)

1 Espresso Pulverkaffee

• Daraufhin beginnt der Ausgabezyklus.

• Nach dem Vorbrühzyklus tritt der Kaffee aus dem

Ausschankröhrchen aus (13). Die Kaffeeausgabe hält automatisch an, wenn der eingestellte Stand erreicht ist (siehe Par.7.3); die Kaffeeausgabe kann jedoch auch durch einen Knopfdruck (22, 23 oder 24) unterbrochen werden.

• Anschließend geht die Maschine automatisch

wieder in den normalen Betriebsmodus (siehe Par. 7.1).

7.3 Einstellung der Espressomenge pro

Tasse

Die Maschine ist für die Ausgabe von 3 Arten Kaffee programmiert: Espresso mit Knopf (22),

• 49 •

DEUTSCH

italienischer Kaffee mit Knopf (23) und langer Kaffee mit Knopf (24). Um die programmierten Werte an die Tassengröße anzupassen, die Tasse unter den Ausschank (13) stellen, die Ausgabetaste des gewünschten Kaffeetyps drücken (22, 23 oder 24) und gedrückt halten, am Display wird angezeigt (als Beispiel):

1 Kaffee Mengenprogram.

Warten, bis die gewünschte Menge in der Tasse ist und dann die Taste loslassen.

• Erneut Knopf (26) drücken; die Maschine geht

wieder in den normalen Betriebsmodus und am Display erscheint:

Produkt wahlen Betriebsbereit

9 DAMPFAUSGABE /CAPPUCCI-

NO /ZUBEREITUNG

Mit dem Dampf kann die Milch für

den Cappuccino aufgeschäumt werden, er kann aber auch zur Erwärmung von Getränken verwendet werden.

Achtung: Die Taste (23 oder 24) beim ganzen Kaffeeausgabeprozess

gedrückt halten.

Auf diese Weise ist die Maschine auf die von Ihnen gewünschte Kaffeemenge programmiert.

8 HEISSWASSERAUSGABE

Achtung! Am Anfang können kurze

Heißwasserspritzer austreten: Verbrühungsgefahr! Die Ausgabedüse für das heiße Wasser kann hohe Temperaturen erreichen: nicht direkt mit den Händen berühren!

• Vor Ausgabe von heißem Wasser kontrollieren,

ob am Display angezeigt ist:

Produkt wahlen Betriebsbereit

Wenn die Maschine für die Kaffeeausgabe bereit ist, wie folgt vorgehen:

• Knopf (26) drücken; am Display erscheint

abwechselnd:

Produkt wahlen Betriebsbereit

• Eine Tasse und/oder einen Behälter unter die

Heißwasser-/Dampfdüse stellen (Abb.15).

• Den Drehknopf gegen den Uhrzeigersinn

öffnen, wie in Abb.15 angegeben.

• Die gewünschte Menge von heißem Wasser

entnehmen. Um die Heißwasserausgabe abzustellen, den Knopf im Uhrzeigersinn drehen.

Heisswasser Betriebsbereit

Verbrühungsgefahr!

Achtung! Am Anfang der Ausgabe können kurze Heißwasserspritzer austreten. Die Ausgabedüse kann hohe Temperaturen erreichen: nicht direkt mit den Händen berühren!

• Wenn die Maschine für die Kaffeeausgabe

bereit ist, das Dampfrohr (14) auf die Wassersammelschale richten, den Knopf (16) “Heißwasser/Dampf” kurz aufdrehen, um das restliche Wasser aus dem Dampfrohr ablaufen zu lassen; nach kurzer Zeit tritt nur noch Dampf aus. Am Display wird angezeigt

Dampf

• Knopf (16) zudrehen.

• Den Behälter, den man für die Zubereitung

des Cappuccino verwenden will, zu 1/3 mit kalter Milch füllen.

Um das Ergebnis der CappuccinoZubereitung zu verbessern, müssen

die Milch und die Tasse kalt sein.

• Das Dampfrohr in die zu erhitzende Milch

eintauchen und den Knopf (16) aufdrehen; den Behälter mit langsamen Bewegungen von unten nach oben drehen, um eine gleichmäßige Schaumbildung zu bekommen (Abb.16).

• Wenn der Dampf für die gewünschte Zeit

benutzt wurde, den Knopf (16) zudrehen.

• Dieselbe Methode kann für die Erwärmung

anderer Getränke benutzt werden.

• 50 •

• Nach diesem Vorgang das Dampfrohr mit einem weichen Lappen säubern (Abb.17).

10 WARTUNG

Allgemeine Reinigung

• Wartung und Reinigung können nur vorgenommen werden, wenn die Maschine kalt und vom Stromnetz abgetrennt ist.

• Die Maschine nicht in Wasser tauchen. Die Komponenten nicht in der Geschirrspülmaschine waschen.

• Keine spitzen Gegenstände oder chemisch aggressive Produkte (Lösungsmittel) für die Reinigung verwenden.

• Die Maschine bzw. ihre Bauteile nie mit Hilfe einer Mikrowelle bzw. eines herkömmlichen Herdes trocknen.

• Es wird empfohlen, den Wasserbehälter täglich zu reinigen und das Wasser auszuwechseln.

• Den Dosierer für gemahlenen Kaffee täglich reinigen:

- Dazu den mitgelieferten Pinsel nehmen und den Dosierer säubern (Abb.18).

• Für die Reinigung des Geräts einen weichen, mit Wasser befeuchteten Lappen verwenden (Abb.19).

• Den Arbeitsbereich und den Brühkopf reinigen.

• Wir empfehlen, die Wassersammelschale (12) und den Tresterbehälter (10) täglich zu entleeren und zu reinigen, dazu muss die vordere Klappe (Abb.20) geöffnet und die Wassersammelschale (Abb.21) herausgenommen werden. Anschließend kann man diese entleeren und alle Komponenten reinigen.

• Der Brühkopf kann für die Reinigung abgenommen werden (Abb.24):

- Die Ausgießer der Ausgussgruppe absenken

- Die Ausgussgruppe anfassen, wie in Abb.24

gezeigt, und aus ihrer Halterung ziehen.

- Das Ganze mit warmem Wasser waschen.

10.1 Brühgruppe

Die Brühgruppe (17) muss jedes Mal

gereinigt werden, wenn man den Kaffeebohnenbehälter auffüllt, mindestens jedoch einmal die Woche.

• Die Maschine ausschalten. Dazu den

Hauptschalter (7) auf Position 0 stellen und den Stecker aus der Wandsteckdose ziehen.

• 51 •

DEUTSCH

• Die Arbeitsklappe (15) öffnen, die Wassersammelschale (12) und anschließend den Tresterbehälter entnehmen.

• Die Brühgruppe herausziehen, indem man sie an ihrem Griff anfasst und die Taste mit der Aufschrift „PUSH” (Abb.22) drückt.

• Prüfen, dass die beiden Stahlfilter keine Kaffeerückstände enthalten. Der obere Filter kann herausgenommen werden, indem man den Plastikstift mit dem mitgelieferten Schlüssel gegen den Uhrzeigersinn abschraubt (Abb.23).

• Die Brühgruppe darf nur mit warmem Wasser ohne Spülmittel gereinigt werden. Dann spülen und alle Bestandteile sorgfältig abtrocknen.

• Den Filter wieder einsetzen und den Plastikstift mit dem dazugehörigen Schlüssel sorgfältig wieder anschrauben.

• Den Bereich innerhalb der Maschine sorgfältig reinigen.

• Die Brühgruppe an ihrem Griff festhalten und wieder in ihre Halterung einsetzen, bis sie einrastet.

• Den Tresterbehälter einsetzen. Den Rost auf die Wassersammelschale legen und diese wieder in die Maschine einsetzen.

• Die Klappe (15) schließen.

11 ENTKALKUNG

Bei der Benutzung des Geräts bildet sich Kalk; die Entkalkung ist alle 3-4 Monate vorzunehmen, wenn eine Verringerung des Wasserdurchsatzes beobachtet wird oder am Display die Meldung angezeigt wird:

Entkalken Betriebsbereit

Wenn man die Entkalkung selbst

vornehmen möchte, verwendet man ein handelsübliches Entkalkungsmittel für Kaffeemaschinen, das nicht giftig und/oder schädlich ist.

Achtung! In keinem Fall Essig als Entkalker verwenden!

Um die Maschine zu entkalken, die folgenden Anweisungen beachten.

1. Das Entkalkungsmittel nach den Angaben auf

der Packung mit Wasser mischen und den damit Wasserbehälter füllen.

DEUTSCH

2. Die Maschine mit dem Hauptschalter (7) anschalten.

3. Den Knopf (27) mindestens 5 Sekunden lang drücken, um die Funktion zu wählen; am Display erscheint:

Entkalken Drehknopf offnen

11.Wenn die Spülung der Maschine beendet ist, erscheint am Display:

Spulen beendet Drehknopf schliessen

12.Den Hahn schließen, die Leitungen befüllen und die Maschine aufheizen lassen.

4. Das Dampfrohr (14) auf die Wassersammelschale richten.

5. Ein ausreichend großes Gefäß unter das Dampfrohr stellen und den Heißwasserknopf (16) gegen den Uhrzeigersinn drehen. Die Maschine beginnt einen automatischen Entkalkung-szyklus, unterbrochen durch Pausen, die vom Hersteller voreingestellt sind und von der Maschine automatisch eingehalten werden. Am Display erscheint:

Gerat wird entkalkt

6. Am Ende des Zyklus wird die Abgabe des Kalklösungsmittels eingestellt und am Display erscheint:

Entkalken beendet Drehknopf schliessen

7. Den Heißwasserknopf (16) im Uhrzeigersinn zudrehen. Am Display erscheint:

Gerat spulen Wassertank fullen

8. Den Wasserbehälter sehr gut ausspülen und mit frischem Trinkwasser füllen.

Gerat spulen Taste drucken

9. Ein ausreichend großes Gefäß unter das Dampfrohr stellen und den Knopf (27) drücken.

Gerat spulen Drehknopf offnen

Wenn man ein anderes Produkt als

das empfohlene verwendet, sollte man in jedem Fall die Anweisungen des Herstellers beachten, die auf der Verpackung des Entkalkungsmittels angegeben sind.

11.1 Unterbrechung der Entkalkung

Wenn die Maschine während des

Entkalkungszyklus abgeschaltet und der Vorgang damit unterbrochen wird, wird er beim Wiederanschalten fortgesetzt.

Der Entkalkungszyklus kann durch Zudrehen des Dampfknopfes (16) und anschließendes Drücken von Knopf (27) unterbrochen werden; am Display erscheint.

Entk. unterbrochen Wassertank leeren

Achtung! Nach diesem Vorgang

muss die Entkalkungslösung aus dem Wasserbehälter entleert und dieser mit frischem Trinkwasser ausgewaschen werden; die Leitungen der Maschine müssen mit Hilfe eines Spülzyklus gewaschen werden. Am Display erscheint:

Gerat spulen Taste drucken

Die Vorgehensweise ist wie bei der normalen Spülung, wie sie unter Punkt 8 des vorigen Kapitels beschrieben ist.

10.Den Inhalt des Wasserbehälters ausleeren, indem man den Dampfknopf (16) gegen den Uhrzeigersinn dreht.

Gerat wird gespult

12 PROGRAMMIERUNG DER

MASCHINENFUNKTIONEN

Der Benutzer kann einige Betriebsparameter der Maschine

• 52 •

nach seinen persönlichen Bedürfnissen ändern.

DEUTSCH

wählen und mit der Taste “MENÜ/OK” aktivieren; es erscheint die Meldung:

12.1 Befehl MENÜ/OK

Zum Programmieren der Funktionen muss man in den Programmierungsmodus gehen, dazu die Taste (28) “MENÜ/OK” der Maschine drücken, wenn diese im Ruhezustand ist.

Zum Wählen der gewünschten Funktion die Taste “∧“ drücken, um eine Zeile höher zu gehen, oder die Taste “∨ “, um auf dem Display eine Zeile tiefer zu gehen.

Zum Verlassen der Programmierung die Taste “ESC” drücken.

12.2 Wahl der einzelnen Funktionen

Mit der Taste “∧“ oder “∨ “ die gewünschte Funktion wählen. Mit der Taste “MENÜ/OK” die gewünschte Funktion aktivieren; die Variablen, die man wählen kann, können mit der Taste “∧“ oder “∨“ durchgeblättert werden; zum Speichern der Variablen die Taste “MENÜ/OK” drücken.

Hinweis: Mit der Taste “ESC” kann

man jederzeit die Programmierung unterbrechen, ohne die Änderungen zu speichern; dies ist aber nur möglich, bevor man die Taste “MENÜ/OK” gedrückt hat.

Standby

Damit ist die Maschine eingeschaltet, aber keine Komponente ist aktiv.

• Zum Ausschalten der Funktion “ENERGIE- SPARBETRIEB” die Taste “MENÜ/OK” drücken.

SPÜLUNG

Gleich nach der Heizphase treibt das Gerät automatisch des restliche Wasser in den internen Leitungen aus, um zu gewährleisten, dass der Kaffee nur mit frischem Wasser zubereitet wird.

Diese Funktion wird vom Hersteller aktiviert.

• Zum Ausschalten im Programmiermodus mit der Taste “∧“ oder “∨“ die Funktion.

Spulen

wählen und mit der Taste “MENÜ/OK” aktivieren. Es erscheint die Meldung:

Spulen Ein

12.3 Beschreibung der programmierbaren Funktionen

ENERGIESPARBETRIEB

Wenn das Gerät wenig benutzt wird, kann es auf ENERGIESPARBETRIEB umgestellt werden. Mit dieser Funktion werden die Energiekosten gesenkt. Es wird jedoch empfohlen, das Gerät mit dem Netzschalter (7) ganz auszuschalten, wenn es länger nicht benutzt wird. Wenn man die Maschine wieder einschaltet, beträgt die Aufwärmzeit des Geräts wenige Minuten.

• Im Programmiermodus mit der Taste “∧“ oder

“∨“ die Funktion

Standby

• 53 •

Jetzt mit der Taste “∧“ oder “∨“

Spulen Ein

Spulen Aus

wählen und die Wahl mit der Taste “MENÜ/OK” speichern.

Wir empfehlen die Wahl der Funktion

Spulen Ein

SPRACHE

Mit dieser Funktion kann man die Sprache des Displays ändern. Man kann wählen zwischen Italienisch, Deutsch, Portugiesisch, Spanisch, Englisch, Französisch und Holländisch.

DEUTSCH

Normalerweise ist das Gerät auf die Sprache des Bestimmungslandes programmiert.

Streifen kontrollieren, wie viele Quadrate die Farbe gewechselt haben.

• Im Programmiermodus mit der Taste “∧“ oder

“∨“ die Funktion

Sprache

wählen und dann mit der Taste “MENÜ/OK” aktivieren.

Es erscheint der Hinweis:

Sprache Deutsch

Mit der Taste “∧“ oder “∨“ die gewünschte Sprache wählen und mit der Taste “MENÜ/OK” speichern.

WASSERHÄRTE

Leitungswasser ist je nach Gegend mehr oder weniger kalkhaltig. Aus diesem Grund kann das Gerät auf die Wasserhärte des Bestimmungsortes, die in einer Skala von 1 bis 4 ausgedrückt wird, eingestellt werden.

Das Gerät ist auf einen Mittelwert vorprogrammiert (Härte 3). Die Härte des

Wassers im Gerät sollte nach dem Kalkgehalt und dem Wasserhärtegrad, der mit dem mitgelieferten Streifen gemessen wird, eingestellt werden.

Den mitgelieferten Streifen kurz (1 Sekunde) in das Wasser eintauchen und leicht abschütteln. Nach einer Minute ist das Testergebnis auf dem Streifen sichtbar.

• Im Programmiermodus mit der Taste “∧“

oder “∨“ die Funktion:

Wasserharte

wählen und mit der Taste “MENÜ/OK” aktivieren.

• Es erscheint die Meldung:

Wasserharte Harte 3

• Auf dem vorher in das Wasser eingetauchten

• Die richtige Wasserhärte mit der Taste “∧“ oder “∨“ (z.B. 2 Quadrate = Härte 2) wählen und mit der Taste “MENÜ/OK” speichern.

Hinweis: Das Gerät entkalken, wenn die der Wasserhärte entsprechende

Menge erreicht ist.

Am Display erscheint die Meldung:

Entkalken Betriebsbereit

TEMPERATUR

Mit dieser Funktion kann man einen heißeren oder weniger heißen Kaffee bekommen, indem man die Wassertemperatur einstellt (minimal, niedrig, mittel, hoch und maximal).

• Im Programmiermodus mit der Taste “∧“ oder “∨“die Funktion

Temperatur

wählen und mit der Taste “MENÜ/OK” aktivieren. Es erscheint z.B. die Meldung:

Temperatur Mittel

• Mit der Taste “∧“ oder “∨“ die gewünschte Temperatur wählen und mit der Taste “MENÜ/OK” speichern.

VORBRÜHEN

Der Prozess des Vorbrühens, bei dem der Kaffee vor dem eigentlichen Brühen leicht angefeuchtet wird, setzt das volle Aroma des Kaffees frei, der dadurch einen ausgezeichneten Geschmack bekommt.

• Mit der Taste “∧“ oder “∨“ die Funktion:

Vorbruhen

• 54 •

wählen, dann mit der Taste “MENÜ/OK” aktivieren. Es erscheint die Meldung:

Vorbruhen Ein

• Mit der Taste “∧“ oder “∨“ wählen, ob die Funktion deaktiviert werden soll

Vorbruhen Aus

oder ob diese Phase verlängert werden soll,

Vorbruhen Lang

um den Geschmack Ihres Kaffees zu verstärken.

• Die Wahl mit der Taste “MENÜ/OK” speichern.

VORMAHLEN

Bei dem Prozess des Vormahlens mahlt das Gerät zwei Mal: das erste Mal für den gewählten Kaffeetyp, das zweite Mal für den nächsten (noch nicht gewählten) Kaffee.

Diese Funktion empfiehlt sich nur

dann, wenn gleichzeitig verschiedene Kaffeearten zubereitet werden müssen (z.B. bei einem Besuch oder einem Fest).

• Im Programmiermodus mit der Taste “∧“ oder

“∨“ die Funktion

Vormahlen

wählen und mit der Taste “MENÜ/OK” aktivieren.

• Es erscheint die Meldung

Vormahlen Aus

Das Gewünschte mit der Taste “∧“ oder “∨“ wählen und mit der Taste “MENÜ/OK” speichern.

TASSENZAHL

Mit dieser Funktion kann angezeigt werden, wie

• 55 •

DEUTSCH

viele Tassen Kaffee das Gerät zubereitet hat.

• Im Programmiermodus mit der Taste “∧“ oder “∨“ die Funktion

Total Kaffee

wählen und mit der Taste “MENÜ/OK” aktivieren. Es erscheint z.B. die Meldung:

Total Kaffee

WERKSEINSTELLUNGEN

Mit dieser Funktion können die von der Herstellerfirma eingestellten Betriebsparameter wiederhergestellt werden.

• Im Programmiermodus mit der Pfeiltaste “∧“ oder “∨ “ die Funktion

Werkseinstellungen

wählen und mit der Taste “MENÜ/OK” aktivieren. Es erscheint der Hinweis:

Werkseinstellungen Nein

• Wenn man die Parameter wiederherstellen möchte, die Pfeiltaste “∧“ oder “∨“ benutzen und die Taste “MENÜ/OK” drücken, um die Wahl zu bestätigen.

Hinweis: Wenn alle Werksparameter

wiederhergestellt werden, gehen alle eigenen Einstellungen, die an der Maschine gemacht wurden, verloren.

SCHALTUHR

Mit dieser Funktion, die vom Benutzer aktiviert und deaktiviert werden kann, kann man:

- die laufende Uhrzeit anzeigen, wenn die

Maschine auf “ENERGIESPARBETRIEB” oder auf “FUNKTIONSWAHL” steht;

- die Ein- und Ausschaltzeit der Maschine

einstellen.

Damit die Programmierung richtig funktionieren kann, muss die laufende Uhrzeit eingegeben

DEUTSCH

werden.

• Mit der Taste “∧“ oder “∨ “ die Funktion

Schaltuhr

Hinweis: Die Anzeige der Uhrzeit ist

nur in bestimmten Situationen möglich. Diese Funktion muss vom Benutzer deaktiviert werden.

wählen und mit der Taste “MENÜ/OK” aktivieren.

• Mit der Taste “∧“ oder “∨ “ die Funktion

Uhrzeit

wählen und mit der Taste “MENÜ/OK” aktivieren.

• Mit der Taste “∧“ oder “∨“ die laufende Stunde einstellen und mit der Taste “MENÜ/OK” speichern;

Uhrzeit

1:18

anschließend mit der Taste “∧“ oder “∨“ die Minuten eingeben und mit der Taste “MENÜ/OK” speichern. Damit ist die Uhrzeit gespeichert und die Maschine geht zum vorherigen Menü zurück.

Hinweis: Bei anhaltendem Drücken der Tasten laufen die Ziffern schneller

durch.

Hinweis: Die Uhrzeit bleibt gespeichert, auch wenn die Maschine

ausgeschaltet wird.

Zum Anzeigen der Uhrzeit am Display

• mit der Taste “∧“ oder “∨ “ die Funktion

Uhrzeit Anzeigen

• Wenn man die Funktion deaktivieren will, mit der Taste “∧“ oder “∨“

Uhrzeit anzeigen Aus

wählen und mit der Taste “MENÜ/OK” speichern.

Zum Einstellen der

Ein- und Ausschaltzeit

Die Maschine kann ohne Eingreifen des Benutzers automatisch ein- und ausgeschaltet werden. In der Maschine kann nur eine Einschaltzeit und nur eine Ausschaltzeit programmiert werden.

Hinweis: Diese Funktion ist nur dann aktiviert, wenn der Hauptschalter (7)

auf “I” (ein) steht.

• Mit der Taste “∧“ oder “∨ “ die Funktion

Schaltzeiten

wählen und mit der Taste “MENÜ/OK”

aktivieren.

• Mit der Taste “∧“ oder “∨“ die Stunde der Einschaltzeit einstellen und mit der Taste “MENÜ/OK” speichern;

Schaltzeiten Ein 7:30

wählen und mit der Taste “MENÜ/OK” aktivieren.

• Mit der Taste “∧“ oder “∨“ wählen, ob die Funktion aktiviert werden soll,

Uhrzeit anzeigen Ein

und mit der Taste “MENÜ/OK” speichern.

anschließend mit der Taste “∧“ oder “∨“ die Minuten einstellen und mit der Taste “MENÜ/OK” speichern.

• Mit der Taste “∧ “ oder “∨ “ die Stunde der Ausschaltzeit einstellen und mit der Taste “MENÜ/OK” speichern;

Schaltzeiten Aus 9:30

• 56 •

anschließend mit der Taste “∧“ oder “∨“ die Minuten einstellen und mit der Taste

“MENÜ/OK” speichern.

Achtung: Wenn die Einschaltzeit und

die Ausschaltzeit gleich sind, ignoriert die Maschine beide Einstellungen. Nach dieser Einstellung muss die Schaltuhr aktiviert werden, um richtig zu funktionieren.

Zum Aktivieren der

Ein- und Ausschaltung

Hinweis: Die Aktivierung dieser

Funktion hat nur dann eine konkrete Wirkung, wenn die Ein- und Ausschaltzeit eingestellt wurde.

• Mit der Taste “∧“ oder “∨ “ die Funktion

Schaltuhr

wählen und mit der Taste “MENÜ/OK” aktivieren.

• Es erscheint die Meldung

Schaltuhr Aus

DEUTSCH

Anschließend zum erneuten Deaktivieren der Maschine durch Drücken der Taste “MENÜ/ OK” in die Programmierung gehen und diese durch Drücken der Taste “ESC” sofort wieder verlassen.

SPÜLZYKLUS

Mit dieser Funktion wird ein Spülzyklus der Teile, die für die Kaffeeausgabe benutzt werden, durchgeführt.

Es empfiehlt sich, dass während des Spülzyklus jemand anwesend ist, der

den Vorgang überwacht.

• Um den Spülzyklus zu starten, mit der Taste “∧“ oder “∨“ die Funktion

Reinigungszyklus

wählen; um in die Funktion zu kommen, die Taste “MENÜ/OK” drücken. Die Taste “MENÜ/OK” erneut drücken, um den Spülzyklus zu starten.

• Der Spülzyklus ist beendet, wenn am Display die Meldung erscheint:

Wassertank fullen

In diesem Fall wird die Funktion durch Drücken der Taste “MENÜ/OK” deaktiviert. Die Funktion mit der Taste “∧“ oder “∨ “ aktivieren, und wenn

Schaltuhr Ein

erscheint, mit der Taste “MENÜ/OK” speichern.

Beim Verlassen der Programmierung überprüft die Maschine die eingestellten Parameter. Falls die aktuelle Uhrzeit in die Deaktivierungsphase fällt, erscheint am Display:

Standby

Hinweis: Während der

Deaktivierungsphase kann die Maschine jederzeit durch Drücken der Taste “MENÜ/OK” wieder aktiviert werden.

Jetzt den Wasserbehälter befüllen und die Maschine geht automatisch in den normalen Betriebsmodus. Am Display erscheint:

Produkt wahlen Betriebsbereit

13 JURISTISCHE INFORMATIONEN

• Diese Gebrauchsanweisungen enthalten die Informationen, die für den korrekten Gebrauch, die Betriebsfunktionen und die sorgfältige Wartung des Gerätes notwendig sind.

• Diese Kenntnisse und die Beachtung der vorliegenden Anweisungen stellen die Voraussetzung für eine gefahrlose Nutzung in voller Beachtung der Sicherheit beim Betrieb und bei der Wartung des Gerätes dar. Wenn man weitere Informationen wünscht oder besondere Probleme auftreten sollten, die in diesen Gebrauchsanweisungen nicht mit ausreichender Klarheit erklärt werden, bitten wir Sie, sich an den lokalen Händler oder

• 57 •

DEUTSCH

direkt an die Herstellerfirma zu wenden.

• Wir weisen außerdem darauf hin, dass der Inhalt dieser Gebrauchsanweisungen nicht Teil einer vorangegangenen oder bereits bestehenden Vereinbarung, einer Absprache oder eines legalen Vertrages ist und dass sie deren Substanz nicht ändern.

• Alle Pflichten des Herstellers basieren auf dem entsprechenden Verkaufsvertrag, der auch die vollständige und ausschließliche Regelung bezüglich der Garantieleistungen enthält.

• Die vertraglichen Garantievorschriften werden durch die vorliegenden Erklärungen weder eingeschränkt noch ausgedehnt.

• Die Gebrauchsanweisungen enthalten Informationen, die durch das Urheberrecht geschützt sind.

• Ohne die vorherige schriftliche Genehmigung des Herstellers ist es nicht erlaubt, sie zu fotokopieren oder sie in eine andere Sprache zu übersetzen.

14 ENTSORGUNG

• Geräte, die nicht mehr in Betrieb sind, müssen unbenutzbar gemacht werden.

• Den Stecker aus der Steckdose ziehen und das Netzkabel abschneiden.

• Geräte außer Betrieb einer geeigneten Abfallsammelstelle übergeben.

15 DISPLAY-ANZEIGEN

Über das Display leitet die Maschine den Benutzer zum richtigen Gebrauch an. Nachstehend werden die Alarmmeldungen aufgeführt, bei denen kein Kaffee ausgegeben werden kann, und die Hinweise für die vorschriftsmäßige Benutzung der Maschine.

Trinkwasser befüllen (Abb.03).

Bohnenbehalter leer

• Den Kaffeebohnenbehälter mit Kaffeebohnen befüllen und den Kaffeeausgabezyklus wieder starten.

Satzbehalter leeren

• Die Klappe (15) öffnen, die Satzschublade (10) herausziehen und den Satz in einen geeigneten Behälter leeren.

Wichtiger Hinweis: Die Satzschublade darf nur geleert werden, wenn die Maschine eingeschaltet ist. Die Schublade muss mindestens 5 Sekunden lang ausgezogen sein. Bei Entleeren der Schublade bei ausgeschalteter Maschine kann diese beim Wiedereinschalten keinen Kaffee ausgeben.

Bruhgruppe fehlt

• Die Kaffeeausgussgruppe (17) richtig einsetzen.

Satzbehalter fehlt

• Die Wassersammelschale (12) und die Satzschublade (10) richtig einsetzen.

Ture schliessen

• Die vordere Klappe (15) schließen.

Standby

• Die Taste (28) “MENÜ/OK” drücken.

Entkalken

• Die Maschine entkalken (siehe Kap.11)

Wassertank fullen

• Den Wasserbehälter (9) mit frischem

• 58 •

Mahlwerk blockiert

Bruhgruppe blockiert

• Sich an einen autorisierten Kundendienst wenden.

16 STÖRUNGEN, URSACHEN UND ABHILFE

emelborPnehcasrUeflihbA

DEUTSCH

.na

.suafpmaD

.)"amerC"(

.suaesüDredsua

.nemhensuareh

.suaeeffaKniekttirtsEtztumhcsreveppurghürB .neginiereppurghürB

.suaeffaK

thcinhcistetlahcsenihcsaMeiD

.gunegßiehthcintsieffaKreD.tlakdnisnessaTeiD .nemräwrovnessaT

redoressaWseßiehniekttirtsE

.suamasgnalttirteeffaKreDnelhamegniefuzeeffaK nedredonleshcewgnuhcsimeeffaK

muahcSginewtahosserpsEreD

muzegnaluzthcuarbenihcsaMeiD

ressaWginewuzttirtseredoneztihrE

thcinhcistssäleppurghürBeiD

ttirteppurghürBredblahreßuA

.suallenhcsuzttirteeffaKreDretläheBmieeffaKgineW nellüfeeffakrevluPtimretläheBneD

.tfpotsrev

R.nelhamegborguztsireredoieretsö

.tfpotsrev

sadnathcintsienihcsaMeiD

.nessolhcsegnaztenmortS

tsisttirtsuafpmaDsedesüDeiD

tztumhcsreveppurghürB .)01.paK(neginiereppurghürB

redotengieegthcintsignuhcsiMeiD rednovhcsirfthcintsieeffaKred

klaKhcrudtsisierknenihcsaMreD

.noitisoPrehcslafnieppurghürB eiD.netlahcsnaenihcsaM

.tztesegnieretlähebretserT ,nemhenbaretlähebretserTnedtsrE

ßorguzegnemeeffaK .nregnirrevsisoD

tztesegnietkerrokthcineppurghürB .neztesniegithcirredeiweppurghürB

tfpotsreveppurghürB nesüdsttirtsuAeiddnueppurghürB

gnuhcsimeeffaKeborG .nleshcewgnuhcsiM

.neßeilhcsna

ztenmortSsadnaenihcsaM

renietimsttirtsuafpmaDsedesüD

.neginierledaN

.nereiluger5.paKtualdarglhaM

.)6.paK(nregnirrevsisoD

nedredonleshcewgnuhcsimeeffaK

.nereiluger5.paKtualdarglhaM

.)6.paK(nehöhresisoD

.neklaktneenihcsaM

eiD.neßeilhcseppalkstiebrA eidnihcsitamotuatrhekeppurghürB

.kcüruznoitisopsgnagsuA

.nemhenbaeppurghürBeidtsrennad

.neginier

.)mehcilsöltimthcin(

egnemeeffaKegnireG .nehöhresisoD

• 59 •

FRANÇAIS

IMPORTANT

Lors de l’utilisation d’appareils électriques, il est important de prendre les précautions suivantes, afin d’éviter les décharges électriques, les courts circuits et les accidents corporels.

1 Lire toutes les instructions et les indications données

dans cette brochure, ainsi que toute autre information que contient l’emballage, avant de mettre la machine en marche.

2 Ne pas toucher les surfaces chaudes de la machine.

Utiliser les poignées ou boutons.

3 Ne pas plonger le fil électrique, la prise ou l’appareil

lui-même dans l’eau ou tout autre liquide.

4 Faire très attention lorsque l’appareil est utilisé par

ou près des enfants.

5 Débrancher l’appareil lorsqu’il n’est pas en service et

laissez-le refroidir avant de retirer les accessoires pour le nettoyage ou de les mettre en place.

6 Ne pas utiliser l’appareil avec un cordon ou une prise

en mauvais état ou après que l’appareil ait été endommagé de quelque manière que ce soit. Confiez votre appareil au service après-vente autorisé le plus proche pour examen ou réparation.

7 L’utilisation d’accessoires non recommandés par le

fabricant de l’appareil pourrait poser des problèmes.

8 Ne pas utiliser à l’extérieur. 9 Ne pas laisser le cordon pendre de la table ou de la

surface de travail, ni toucher des surfaces chaudes.

10 Ne pas poser sur une cuisinière ou dans un four chaud. 11 Mettre toujours l’appareil en position «éteint» avant

de le débrancher. Mettre aussi tous les interrupteurs à

«éteint» avant de le débrancher. 12 Usage domestique seulement. 13 Faire très attention en utilisant la vapeur.

GARDER CES ISTRUCTIONS

PRÉCAUTIONS

Machine est réservée à un usage domestique. Tout entretien, en dehors du nettoyage et de l’entretien usuel par l’usager, doit être fait par un centre de service autorisé. Ne pas plonger la base dans l’eau. Pour éviter les courtscircuits et les décharges électriques, ne pas démonter la base. Elle ne contient aucune pièce qui demande un entretien de la part de l’usager. Toute réparation doit être effectuée par le personnel d’un service après-vente autorisé.

1 Vérifier si le voltage correspond bien aux spécifications

apparaissant sur la plaque des données techniques.

2 Ne jamais mettre de l’eau tiède ou chaude dans le

réservoir; mais toujours de l’eau froide.

3 Ne pas toucher les surfaces chaudes de l’appareil

pendant le fonctionnement et en écarter le cordon électrique.

4 Ne jamais nettoyer avec des poudres à récurer ou des

instruments durs.

5 Utiliser de l’eau purifiée ou en bouteille pour éviter la

formation de tartre.

INSTRUCTIONS SUR LE

CORDON ELECTRIQUE

A Votre appareil est muni d’un cordon électrique court

afin d’éviter qu’il ne s’emmêle ou qu’on ne s’y accroche.

B On peut utiliser une rallonge électrique en prenant

certaines précautions.

C Si on utilise une rallonge, vérifier:

1 que sa tension est au moins égale à celle de

l’appareil

2 qu’elle est munie d’une prise à trois fiches, avec

mise à la terre, si c’est le cas pour le cordon de l’appareil

3 que le câble ne pende pas de la table afin d’éviter

de trébucher.

• 60 •

1 GÉNÉRALITÉS

Cette machine est indiquée pour la préparation de café espresso à partir de café en grains ou de café moulu; elle est dotée d’une valve vapeur et eau chaude. Le corps de la machine, à l’élégant design, a été conçu pour un usage domestique et n’est donc pas indiqué pour un fonctionnement continu de type professionnel.

Attention. Aucune responsabilité n’est assumée pour les éventuels

dommages résultant de:

• Emploi erroné et non conforme aux buts

prévus;

• Réparations effectuées en dehors des

centres de service autorisés;

• Manipulation frauduleuse du cordon

d’alimentation;

• Manipulation frauduleuse de l’un

composants de la machine;

• Emploi de pièces de rechange et

d’accessoires non originaux.

Dans les cas ci-dessus, la garantie déchoit.

1.1 Pour faciliter la lecture

Le triangle d’avertissement indique toutes les instructions importantes

pour la sécurité de l’utilisateur. Suivre scrupuleusement ces indications pour éviter les risques

de blessures graves.

Ce symbole sert à mettre en exergue les informations les plus importantes,

pour une utilisation optimale de la machine.

Vous trouverez les illustrations correspondant au texte de la présente

brochure dans le volet de la jaquette. Tenir ces pages ouvertes pendant la lecture du mode d’emploi.

1.2 Utilisation du mode d’emploi

Conserver cette brochure dans un endroit sûr et la joindre à la machine si une autre personne devait l’utiliser. Pour d’ultérieurs renseignements

• 61 •

FRANÇAIS

ou en cas de problèmes non traités ou insuffisamment traités dans la présente brochure, veuillez vous adresser aux Centres de Services autorisés.

2 DONNÉES TECHNIQUES

• Tension nominale Voir plaque située sur l’appareil

• Puissance nominale Voir plaque située sur l’appareil

• Matériau du corps de la machine

Thermoplastique (ABS)

• Dimensions (l x a x p) (mm)

280x385x390

• Poids (Kg)

• Longueur du cordon (mm)

1200

• Tableau de commande

Frontal (Indicateur à affichage numérique)

• Réservoir à eau

Amovible

• Alimentation Voir plaque située sur l’appareil

• Réservoir à eau (lit.)

1,3

• Capacité du récipient à café (g.)

230 g de café en grains

• Pression pompe (bars)

• Chaudière

2 en Aluminium

• Dispositifs de sécurité

Valve de sécurité pression chaudière;

thermostat de sécurité.

Sous réserve de modifications de construction et d’exécution dues au progrès technologique.

Machine conforme à la Directive Européenne 89/336/CEE (Décret législatif 476 du 04/12/

92), relative à l’élimination des perturbations

radiotechniques.

FRANÇAIS

100

250

100

mesures en millimètres

• 62 •

3. NORMES DE SÉCURITÉ

Ne jamais mettre au contact de l’eau les parties sous courant: risques de courtcircuit! La vapeur surchauffée et l’eau chaude peuvent provoquer des brûlures! Ne jamais diriger le jet de vapeur ou d’eau chaude vers des parties du corps et toucher avec précaution le bec vapeur / eau chaude: risques de brûlures!

A qui cette machine est destinée

- Cette machine est réservée exclusivement à un usage domestique.

- Toute modification technique et tout emploi illicite sont formellement interdits, à cause des risques qu’ils comportent!

- Cette machine doit être utilisée uniquement par des adultes en bonnes conditions psychologiques et physiques.

Courant électrique

- Brancher la machine à une prise de courant appropriée.

- La tension doit correspondre à celle qui est indiquée sur la plaque de l’appareil.

Cordon d’alimentation (Fig.A)

- Ne jamais utiliser cette machine si le cordon d’alimentation est défectueux.

- Faire tout de suite remplacer par un centre de service autorisé les prises et les cordons défectueux.

- Ne pas faire passer le cordon d’alimentation par des angles, sur des arêtes vives et sur des objets très chauds, et le protéger de l’huile.

- Ne pas porter ni tirer la machine en la tenant par le cordon.

- Ne pas débrancher l’appareil en tirant sur le cordon d’alimentation; ne pas toucher la fiche avec des mains et des pieds mouillés.

- Eviter que le cordon d’alimentation pende librement d’une table ou d’une étagère.

FRANÇAIS

Protection d’autres personnes (Fig.B)

- Assurez-vous qu’aucun enfant n’ait la possibilité de jouer avec la machine à café. Les enfants ne se rendent pas compte des dangers liés aux appareils électroménagers.

- Ne laissez pas les matériaux employés pour emballer la machine à la portée des enfants.

Danger de brûlures (Fig.C)

- Ne pas diriger contre soi-même et/ou quelqu’un d’autre le jet de vapeur surchauffé et/ou d’eau chaude: danger de brûlures.

- Utilisez toujours les poignées ou les boutons prévus à cet effet.

- Ne pas insérer d’objets à travers les ouvertures de l’appareil.

Espace nécessaire pour l’installation, l’utilisation et la maintenance (Fig.D)

- Choisir un plan d’appui bien nivelé.

- Positionner la machine à café dans un lieu sûr où personne ne peut la renverser ou se blesser.

- Choisir un environnement suffisamment éclairé, propre et avec une prise de courant facile d’accès;

- Ne pas poser la machine sur des surfaces très chaudes ou à proximité de flammes vives pour éviter que la carcasse ne fonde ou ne s’abîme.

- Placer la machine à 10 cm de distance des murs et des plaques de cuisson.

- Ne pas laisser la machine à une température inférieure à 0°C : le gel risque de l’endommager.

- La prise de courant doit pouvoir être atteinte à tout moment.

- Ne pas utiliser la machine à l’extérieur.

Nettoyage (Fig.E)

- Avant de nettoyer la machine, il est indispensable de mettre l’interrupteur général (7) sur «O», puis de débrancher le cordon électrique de la prise de courant.

- Attendre également que la machine ait refroidi.

- Ne jamais plonger la machine dans l’eau! Eviter qu’elle entre en contact avec des jets d’eau.

• 63 •

FRANÇAIS

- Il est strictement interdit de démonter la base de la machine.

Rangement de la machine

- Lorsque la machine n’est pas employée pendant longtemps, l’éteindre et débrancher le cordon électrique de la prise.

- La ranger dans un endroit sec et non accessible aux enfants.

- La protéger de la poussière et de la saleté.

Réparations / Entretien

- En cas de pannes, de défauts ou d’apparences défectueuses après une chute, débrancher tout de suite le cordon électrique de la prise de courant. Ne jamais mettre en marche une machine défectueuse.

- Seuls les centres de services autorisés peuvent effectuer des interventions et réparations.

- En cas d’interventions et/ou réparations non exécutées par des centres de services autorisés, on décline toute responsabilité pour les éventuels dommages en résultant.

Dispositif ignifugé

- En cas d’incendie, utiliser des extincteurs à anhydride carbonique (CO2). Ne pas utiliser d’eau ni d’extincteurs à poudre.

DESCRIPTION DES COMPOSANTS:

Fig.01

1 Récipient à café en grains 2 Couvercle mobile du récipient à café en

grains (protège-arôme) 3 Pommeau de réglage de la mouture 4 Pommeau de réglage de la dose 5 Couvercle doseur café moulu 6 Plan d’appui des tasses 7 Interrupteur général (ON/OFF) 8 Couvercle du réservoir à eau 9 Réservoir à eau 10 Réceptacle 11 Cordon d’alimentation 12 Cuvette d’égouttoir + grille 13 Distributeur de café réglable en hauteur 14 Conduit vapeur / eau chaude 15 Panneau avant 16 Pommeau sélection vapeur 17 Elément percolateur 18 Tableau de commande 19 Clé de l’élément percolateur 20 Brosse pour le nettoyage 21 Mesure café moulu

Tableau de commande

22 Bouton de sélection café espresso / Page

haut en mode programmation

23 Bouton café / Page bas en mode

programmation 24 Bouton grand café / ESC en mode

programmation 25 Bouton de sélection café moulu 26 Bouton de sélection fonction eau chaude 27 Bouton de sélection fonction détartrage 28 Bouton de sélection Programmation / “OK”

en mode programmation 29 Afficheur LCD 30 Voyant indiquant que la cuvette d’égouttoir

est pleine

• 64 •

4 INSTALLATION

Pour sa sécurité personnelle et celle des autres, suivre scrupuleusement les «Normes de sécurité» indiquées au chapitre 3.

4.1 Emballage

L’emballage d’origine a été conçu et réalisé pour protéger la machine pendant son transport. Il est recommandé de le conserver pour un éventuel transport ultérieur.

4.2 Opérations préliminaires

• Retirer la machine de son emballage et l’installer dans un endroit approprié répondant aux caractéristiques requises et décrites dans les normes de sécurité (chap.3).

• Ouvrir la porte de la machine ; déballer la cuvette d’écoulement (12) et y introduire le bac à marc (10) ; puis installer la cuvette d’écoulement dans la machine (Fig.21).

• S’assurer que la cuvette d’égouttoir munie de sa grille (Fig.01 - pos.12), le réceptacle (10) et l’élément percolateur (17) soient bien enclenchés et que le panneau avant (15) soit bien fermé.

• Conserver à portée de main la brosse pour le nettoyage (20) ainsi que la clé de l’élément percolateur (19) qui sont fournis avec la machine.

Si l’afficheur signale une anomalie

au moment de l’allumage de la machine, cela signifie que l’une des parties décrites ci-dessus n’a pas été positionnée correctement (Section 15).

FRANÇAIS

• Soulever le couvercle (Fig.05) et mettre du café en grains dans le récipient (Fig.06).

Utiliser exclusivement du café en grains. Le café en poudre, lyophilisé ou autre

risquerait d’endommager la machine.

• Replacer le couvercle sur le récipient à café (1).

• Introduire la fiche dans la prise de courant au dos de la machine à café (Fig.07), après avoir contrôlé que l’interrupteur général (7) se trouve sur la position (O). Introduire la fiche située à l’autre extrémité du cordon d’alimentation à une prise de courant murale appropriée.

• La machine se présente avec son interrupteur général sur la position (O). Pour la mettre en marche, il suffit de presser le bouton (Fig.08). La machine commence à chauffer et sur l’afficheur apparaît :

RINCAGE CHAUFFER ...

Quand la bonne température est atteinte, la machine effectue un cycle de rinçage.

• Pour charger le circuit, diriger le conduit vapeur (Fig.01-pos.14) sur la cuvette d’égouttoir, placer une tasse ou un récipient sous le bec du conduit vapeur, presser le bouton (26), sur l’afficheur apparaissent alternativement :

RINCAGE CHAUFFER ...

EAU CHAUDE CHAUFFER ...

4.3 Première utilisation

• Ouvrir le couvercle du réservoir à eau (Fig.02) et ôter le réservoir (Fig.03). Le rincer et le remplir d’eau froide potable (Fig.04); il est recommandé de ne pas dépasser la ligne MAX. Réinsérer le réservoir à eau dans son logement et replacer le couvercle au-dessus de celui-ci.

Remplir le réservoir (9) exclusivement

avec de l’eau froide non gazeuse. L’eau chaude, de même que les autres liquides, risquerait d’endommager le réservoir et/ou la machine. Ne jamais mettre la machine en marche sans eau: vérifier si le réservoir en contient suffisamment.

• Tourner le pommeau (Fig.09) dans le sens contraire des aiguilles d’une montre et attendre jusqu’à ce que l’eau coule de façon régulière du conduit vapeur. Pour interrompre la sortie de l’eau, tourner le pommeau dans le sens des aiguilles d’une montre.

Remarque : avant d’effectuer la

première mise en fonction, en cas d’inactivité prolongée, si le réservoir d’eau a été complètement vidé, il faut charger le circuit de la machine. Le circuit doit être chargé chaque fois qu’apparaît sur l’afficheur :

PURGER

• 65 •

FRANÇAIS

• Presser de nouveau le bouton 26.

• La phase de réchauffement terminée, sur l’afficheur apparaît :

SELECTIONNER PRODUIT MACHINE PRETE

• Une fois les opérations décrites ci-dessus terminées, la machine est prête à l’emploi.

• Pour distribuer du café, de l’eau chaude ou de la vapeur, et utiliser correctement la machine, suivre attentivement les instructions suivantes

pour machines à «espresso». Evitez d’utiliser des types de mouture extrêmes (Ex. 1 – 16); dans ces cas, utiliser des mélanges de café différents. Conservez le café au frais dans un bocal étanche.

La mouture doit être réglée si le café ne s’écoule pas parfaitement bien. Ecoulement trop rapide = mouture trop grosse > tourner le bouton vers des chiffres plus bas ; Ecoulement goutte à goutte et/ou absent = mouture trop fine, tourner le bouton vers des chiffres plus élevés.

5 MOULIN À CAFÉ (FIG.10)

Attention! Le bouton de réglage de

la mouture, situé à l’intérieur du récipient à café (Fig.10), doit être tourné uniquement lorsque le moulin à café est en marche. Ne pas mettre de café moulu et/ ou lyophilisé dans le récipient à café en grains. Il est interdit d’introduire autre chose que du café en grains. Le moulin à café contient des organes en mouvement qui peuvent être dangereux; il est interdit d’y introduire les doigts et/ou d’autres objets. Avant d’intervenir, pour quelque raison que ce soit, à l’intérieur du récipient à café, éteindre l’interrupteur général (7) et débrancher le cordon électrique de la prise de courant. Ne pas ajouter de café en grains quand le moulin à café est en marche.

La qualité et le goût du café dépendent non seulement du mélange utilisé, mais aussi du type de mouture. La machine est dotée d’un pommeau (Fig.10) qui permet de régler la mouture du café. Pour changer de type de mouture, tourner le pommeau gradué lorsque le moulin à café est en marche; les chiffres reportés sur le bouton indiquent le degré de mouture. Chaque appareil est réglé, en usine, sur un degré de mouture moyen: si la mouture est trop fine il faut tourner le bouton vers des chiffres plus élevés ; si la mouture est trop grosse il faut tourner le bouton vers des chiffres plus bas. Le changement de type de mouture ne se remarquera qu’après l’écoulement de trois/quatre cafés. Utilisez toujours des mélanges de café en grains

• 66 •

6 RÉGLAGE DE LA DOSE DE

CAFÉ (FIG.11)

Cette machine permet de régler la quantité de café (dose) que l’on souhaite moudre. La dose est réglée par le fabricant sur une vapeur moyenne qui satisfait la plupart des exigences. En tournant le pommeau (Fig.11), situé à l’intérieur du récipient à café, dans le sens contraire des aiguilles d’une montre, on augmente la dose de café en poudre ; en tournant le pommeau dans le sens des aiguilles d’une montre on diminue la dose de café en poudre. Le réglage de la dose doit être effectué avant d’appuyer sur le bouton de distribution de café. Ce système permet d’obtenir un écoulement optimal avec tous les types de café que l’on trouve dans le commerce

7 DISTRIBUTION DU CAFÉ

Note: Si le café ne passe pas, vérifier si le réservoir contient

suffisamment d’eau.

• Avant de faire un café, vérifier si les réservoirs d’eau et à café sont pleins et si on peut lire sur l’afficheur :

SELECTIONNER PRODUIT MACHINE PRETE

• Placez une ou deux tasses sous les becs de distribution; vous pouvez régler la hauteur du distributeur en le déplaçant manuellement vers le haut ou vers le bas (Fig.12), afin qu’il s’adapte à vos tasses.

7.1 Distribution avec du café en grains

• Pour faire un café, il faut presser la touche de distribution café (22, 23 ou 24); sur l’afficheur apparaît (par exemple) :

1 PETIT CAFE

Pour faire un café, placer une seule tasse sous les becs de distribution du café et presser une seule fois le bouton (22, 23 ou 24); pour faire deux cafés, placer deux tasses sous les becs de distribution du café et presser deux fois de suite le bouton (22, 23 ou 24); sur l’afficheur apparaît :

2 PETIT CAFES

Dans cette modalité de fonctionnement, la machine se charge automatiquement de moudre et de doser la bonne quantité de café; la préparation de deux cafés nécessite deux cycles de mouture et deux cycles de distribution gérés automatiquement par la machine.

• Le cycle de distribution démarre ensuite.

• Après avoir accompli le cycle de pré-infusion, le café commencera à sortir du bec de distribution (Fig.01 - pos.13) L’écoulement du café s’arrêtera automatiquement lorsque le niveau préalablement sélectionné (voir par.7.3) sera atteint; il est néanmoins possible d’interrompre l’écoulement du café en appuyant sur le bouton (Fig.01- pos.22, 23 ou 24).

7.2 Distribution avec du café moulu

Pour utiliser cette fonction, retirez de l’intérieur de la machine la mesure

(Fig.01-pos.21) servant à doser le café moulu.

N’insérez dans le doseur (5) que du

café moulu pour machines espresso; le café en grains, lyophilisé ou autre risquerait d’endommager votre machine.

Il est interdit d’introduire les doigts

à l’intérieur du doseur de café moulu car il contient des organes en mouvements.

FRANÇAIS

Pour mettre la bonne quantité de café moulu dans le doseur, utilisez la mesure (21) fournie avec la machine. Mettez une seule mesure de café moulu à la fois; pour obtenir deux cafés, il faut effectuer deux cycles séparés l’un après l’autre.

• Presser le bouton (25) pour sélectionner la fonction; sur l’afficheur apparaît :

SELECTIONNER PRODUIT CAFE MOULU

• Soulever le couvercle du doseur à café moulu (Fig.13).

• Prélever, avec la mesure, une dose de café. Enlever la quantité en plus de café moulu présent dans la mesure.

• Mettre le café moulu dans le doseur (Fig.14).

• Fermer le couvercle du doseur à café moulu.

• Pour faire le café, il faut presser la touche de distribution café (22, 23 ou 24); sur l’afficheur apparaît (par exemple) :

1 PETIT CAFE CAFE MOULU

• Le cycle de distribution démarre.

• L’écoulement du café s’arrêtera automatiquement lorsque le niveau préalablement sélectionné (voir par.7.3) sera atteint; il est néanmoins possible d’interrompre l’écoulement du café en appuyant sur le bouton (22 23 ou 24).

• Ensuite, la machine retourne automatiquement au fonctionnement normal (voir par. 7.1).

7.3 Réglage quantité café par tasse

La machine a été programmée pour faire trois types de cafés : café espresso à l’aide du bouton (22), café normal à l’aide du bouton (23) et grand café à l’aide du bouton (24). Pour adapter les valeurs programmées à la taille des tasses, placer la tasse sous le bec (13), presser la touche de distribution du type de café souhaité (22, 23 ou 24) et la maintenir enfoncée. Sur l’afficheur apparaît (par exemple) :

1 CAFE PROGR. QUANTITE

Attendez que la tasse se remplisse avec la quantité de café désirée, puis relâchez la touche.

• 67 •

FRANÇAIS

Précautions: maintenez la touche (22 23 ou 24) appuyée pendant toute la

distribution du café.

De cette manière, la machine est programmée pour distribuer la quantité de café que vous désirez.

8 DISTRIBUTION D’EAU CHAUDE

Attention: Au début, il est possible

qu’un peu d’eau s’échappe de la machine: faites attention à ne pas vous brûler. Le conduit de distribution d’eau chaude peut atteindre des températures élevées: évitez de le toucher directement avec les mains.

• Avant d’ouvrir l’eau chaude, vérifier si on peut

lire sur l’afficheur :

SELECTIONNER PRODUIT MACHINE PRETE

Lorsque la machine est prête à faire le café, procéder de la façon suivante :

• Presser le bouton (26); sur l’afficheur

apparaissent, alternativement :

SELECTIONNER PRODUIT MACHINE PRETE

EAU CHAUDE MACHINE PRETE

• Mettre une tasse et/ou un récipient sous le

conduit d’eau chaude/vapeur (Fig.15).

• Ouvrir, en tournant dans le sens contraire

des aiguilles d’une montre, le pommeau comme indiqué sur la Fig.15.

• Prélever quantité d’eau chaude souhaitée.

Pour arrêter l’eau chaude tourner le pommeau dans le sens des aiguilles d’une montre.

• Presser de nouveau le bouton (26); la machine

retourne au fonctionnement normal et sur l’afficheur apparaît :

SELECTIONNER PRODUIT MACHINE PRETE

9 DISTRIBUTION DE VAPEUR /

PRÉPARATION DU CAPPUCCINO

Vous pouvez utiliser la vapeur pour

faire mousser le lait de votre cappuccino, mais vous pouvez également l’utiliser pour chauffer vos boissons.

• 68 •

Risques de brûlures!

Au début, il est possible qu’un peu d’eau s’échappe de la machine. Le conduit de distribution d’eau chaude peut atteindre des températures élevées: évitez de le toucher directement avec les mains.

• La machine prête à servir un café, diriger le

conduit vapeur (14) au-dessus de la cuvette d’égouttoir, ouvrir le pommeau (16) “Eau chaude/vapeur” pendant quelques instants, afin de faire sortir l’eau résiduelle du conduit vapeur. Après un instant, le conduit n’évacue que de la vapeur. Sur l’afficheur apparaît :

VAPEUR

• Fermez le pommeau (16).

• Remplissez avec du lait froid 1/3 du récipient

que vous utiliserez pour préparer votre cappuccino.

Pour préparer un excellent cappuccino, le lait et la tasse utilisée doivent

être froids.

• Plongez le conduit à vapeur dans le lait à

chauffer et ouvrez le pommeau (16); faites tourner le récipient avec des mouvements lents de bas en haut afin de former une mousse uniforme (Fig.16).

• Lorsque vous aurez terminé d’utiliser la vapeur,

fermez le pommeau (16).

• Vous pouvez utiliser ce même système pour

réchauffer d’autres boissons.

• Après cette opération, nettoyez le conduit à

vapeur à l’aide d’un chiffon humide (Fig.17).

10 NETTOYAGE ET ENTRETIEN

Nettoyage général

• L’entretien et le nettoyage ne peuvent être

effectués que lorsque la machine est froide et qu’elle est débranchée.

• Ne pas plonger la machine dans l’eau et ne

pas mettre ses composants au lave-vaisselle.

• N’utilisez pas d’objets acérés ou de produits

chimiques agressifs (solvants) pour la nettoyer.

• N’utilisez pas de four à micro-ondes et/ou

un four traditionnel pour sécher la machine et/ou ses composants

• Il est recommandé de nettoyer quotidiennement le réservoir à eau et de changer l’eau qu’il contient.

• Nettoyez quotidiennement le doseur à café moulu:

- Prenez le pinceau fourni avec la machine et nettoyez le doseur (Fig.18).

• Pour nettoyer le corps de la machine, utilisez un chiffon humide (Fig.19).

• Nettoyez le corps de la machine et le groupe de distribution.

• Il est recommandé de vider et de nettoyer tous les jours la cuvette d’égouttoir (12) ainsi que le réceptacle (10); pour effectuer cette opération il faut ouvrir le panneau avant (Fig.20) et sortir la cuvette d’égouttoir (Fig.21), après quoi, il est possible de la vider et de nettoyer tous ses composants.

• L’élément percolateur peut être enlevé pour le nettoyer (Fig.24):

- Baisser les becs verseurs du distributeur.

- Saisir le distributeur comme l’indique la

Fig.24 et l’extraire de son logement.

- Laver le tout avec de l’eau chaude.

10.1 Groupe de distribution

Le groupe de distribution (17) doit

être nettoyé à chaque fois que l’on remplit le récipient à café en grains ou au moins une fois par semaine.

• Eteignez la machine en appuyant sur

l’interrupteur (7) en position (0) et débranchez le cordon d’alimentation de la prise de courant murale.

• Ouvrez le panneau de service (15), puis ôtez

la cuvette d’égouttoir (12) et le réceptacle.

• Retirez le groupe de distribution en le tenant

par le pommeau et en appuyant sur la touche «PUSH» (Fig.22).

• Vérifiez si les deux filtres en acier ne

contiennent pas de résidus de café. Le filtre supérieur peut être ôté en dévissant dans le sens contraire des aiguilles d’une montre le pivot en plastique à l’aide de la clé fournie avec la machine (Fig.23).

• Le groupe de distribution ne peut être lavé

qu’avec de l’eau chaude sans détergent. Tous ses composants doivent être lavés et

• 69 •

FRANÇAIS

séchés soigneusement.

• Remontez le filtre et vissez à nouveau, avec soin, le pivot en plastique à l’aide de la clé prévue à cet effet.

• Nettoyez soigneusement le compartiment interne de la machine.

• En le tenant par le pommeau, introduisez à nouveau le groupe de distribution dans son logement et veillez à ce qu’il soit bien enclenché.

• Insérez le réceptacle et la grille dans la cuvette d’égouttoir et insérez cette dernière dans la machine.

• Refermez le panneau (15).

11 DETARTRAGE

Le calcaire se forme avec l’utilisation de la machine. Il est nécessaire de détartrer tous les 3-4 mois quand on observe une réduction de la quantité d’eau ou quand le message suivant apparaît :

DETARTRAGE MACHINE PRETE

Si vous voulez effectuer vous-même

le détartrage de votre machine, utilisez un détartrant pour machines à café de type non toxique et/ou nocif, que vous trouverez facilement dans le commerce.

Attention! N’utilisez en aucun cas du vinaigre pour détartrer votre

machine.

Pour détartrer la machine, suivez les instructions suivantes:

1. Mélangez le détartrant avec de l’eau comme

cela est indiqué sur l’emballage du produit et remplissez-en le réservoir à eau.

2. Appuyez sur l’interrupteur général (7) pour

allumer la machine.

3. Presser le bouton (27) pendant 5 secondes

au moins pour sélectionner la fonction. Sur l’afficheur apparaît :

DETARTRAGE OUVRIR ROBINET

4. Diriger le conduit vapeur (14) sur la cuvette

FRANÇAIS

d’égouttoir.

5. Placer un récipient à capacité adéquate sous le conduit vapeur et ouvrir dans le sens contraire des aiguilles d’une montre le pommeau eau chaude (16). La machine commence un cycle automatique de décalcification avec des pauses programmées par le fabricant et gérées automatiquement par la machine. Sur l’afficheur apparaît :

MACHINE EN DETARTR.

Si vous utilisez une solution

différente de celle qui est recommandée dans cette brochure, veillez à respecter les instructions du fabricant reportées sur la solution détartrante que vous avez choisie.

11.1 Interruption détartrage

Si vous éteignez la machine, le cycle

de détartrage sera interrompu, et il repartira si vous la rallumez.

6. A la fin du cycle la distribution de solution de détartrage est interrompue et sur l’afficheur apparaît :

DETARTRAGE FINI FERMER ROBINET

7. Fermer le pommeau de l’eau chaude (16) en tournant dans le sens des aiguilles d’une montre. Sur l’afficheur apparaît :

RINCER MACHINE REMPLIR RESERV. EAU

8. Bien rincer le réservoir de l’eau et le remplir avec de l’eau potable fraîche.

RINCER MACHINE PRESSER TOUCHE

9. Placer un récipient de capacité adéquate sous le conduit vapeur et presser le bouton (27)

RINCER MACHINE OUVRIR ROBINET

10.Vider le contenu du réservoir de l’eau en tournant le pommeau vapeur (16) dans le sens contraire des aiguilles d’une montre.

MACHINE EN RINCAGE

11.Quand le rinçage de la machine est terminé, sur l’afficheur apparaît :

RINCAGE FINI FERMER ROBINET

12.Fermer le robinet, recharger le circuit et faire chauffer la machine.

Pour interrompre le cycle de détartrage, tourner le pommeau vapeur (16) et presser le bouton (27). Sur l’afficheur apparaît :

DETARTR. INTERROMPEE VIDER RESERVOIR EAU

Attention ! Après avoir effectué cette

opération, vider le réservoir de l’eau contenant la solution de détartrage et le laver avec de l’eau courant potable. Le circuit de la machine doit être lavé au moyen d’un cycle de rinçage. Sur l’afficheur apparaît :

RINCER MACHINE PRESSER TOUCHE

Procéder comme pour le rinçage normal décrit au point 8 du chapitre précédent.

12 PROGRAMMATION DES

FONCTIONS DE LA MACHINE

L’utilisateur peut modifier certains

paramètres de fonctionnement de la machine suivant ses exigences personnelles.

12.1 Commande MENU/OK

Pour programmer les fonctions, il faut obligatoirement aller dans le mode de programmation, presser la touche (28) “MENU/OK” de la machine quand celle-ci est en veille. Pour sélectionner la fonction désirée, presser la touche “∧“ pour remonter d’une ligne ou la touche “∨“ pour descendre dans l’indication située sur l’afficheur. Pour sortir de la programmation, presser la touche “ESC”.

• 70 •

12.2 Sélection des fonctions

Sélectionner avec la touche “∧“ ou “∨“ la fonction souhaitée. Avec la touche “MENU/ OK” activer la fonction souhaitée. Les variables que vous pouvez sélectionner défileront à l’aide de la touche “∧“ ou “∨“. Pour mémoriser la variable presser la touche “MENU/OK”.

Remarque : avec la touche “ESC” on

peut interrompre la programmation à tout moment sans mémoriser les changements. Cette opération peut être effectuée uniquement avant d’avoir pressé la touche “MENU/OK”.

12.3 Description des fonctions

programmables

ECONOMIE D’ENERGIE

Quand la machine est peu utilisée, il est possible de la mettre sur la position ECONOMIE D’ÉNERGIE. Cette fonction permet de réduire les frais énergétiques. Il est toutefois conseillé d’éteindre complètement la machine à l’aide de l’interrupteur général (7) si elle est inutilisée pendant longtemps. Pour réactiver la machine, il suffit d’attendre quelques minutes que la machine se réchauffe.

FRANÇAIS

automatiquement l’eau restée dans les conduits internes pour garantir que le café soit fait uniquement avec de l’eau fraîche.

La fonction est activée par le constructeur.

• Pour la désactiver, en mode de programmation, à l’aide de la touche “∧“ ou “∨“, sélectionner la fonction :

RINCAGE

et activer à l’aide de la touche “MENU/OK”. Le message suivant apparaît :

RINCAGE ENCLENCHEE

Maintenant, sélectionner à l’aide de la touche “∧“ ou “∨“ sélectionner :

RINCAGE ENCLENCHEE

RINCAGE DECLENCHEE

et mémoriser à l’aide de la touche “MENU/OK”.

Nous conseillons de choisir la fonction :

RINCAGE ENCLENCHEE

• En mode de programmation, sélectionner à l’aide de la touche “∧“ ou “∨“ la fonction :

ECONOM. ENERGIE

et activer à l’aide de la touche “MENU/OK”; le message suivant apparaît :

ECONOM. ENERGIE

la machine est allumée, mais aucun composant n’est actif.

• Pour désactiver la fonction “ECONOMIE D’ENERGIE”, presser la touche “MENU/OK”.

RINÇAGE

Immédiatement après la phase de réchauffement, la machine élimine

• 71 •

LANGUE

On peut changer la langue de l’afficheur à l’aide de cette fonction. Il est possible de sélectionner les langues suivantes : italien, allemand, portugais, espagnol, anglais, français et hollandais. En général, la machine est programmée sur la langue du pays auquel elle est destinée.

• En mode de programmation, à l’aide de la touche “∧“ ou “∨“, choisir la fonction :

LANGUE

activer ensuite à l’aide de la touche “MENU/OK”.

La langue apparaît :

LANGUE FRANCAIS

FRANÇAIS

A l’aide de la touche “∧“ ou “∨“ , sélectionner la langue souhaitée et mémoriser à l’aide de la touche “MENU/OK”.

DURETE DE L’EAU

L’eau courante est plus ou moins calcaire suivant les régions. La machine peut donc être réglée suivant le degré de dureté de l’eau là où elle est utilisée sur une plage de 1 à 4.

La machine est programmée sur une valeur moyenne (dureté 3). On règle la

dureté de l’eau suivant la quantité de calcaire et le degré de dureté de l’eau mesurable à l’aide de la bande de papier fournie avec la machine.

Tremper la bande de papier pendant une seconde dans l’eau et la secouer légèrement. Après une minute, les résultats du test sont visibles sur la bande.

• En mode de programmation, à l’aide de la touche “∧ “ ou “∨“, sélectionner la fonction :

DURETE D'EAU

et activer à l’aide de la touche “MENU/OK”.

• Le message suivant apparaît :

DURETE D'EAU DURETE 3

TEMPERATURE

Cette fonction permet d’obtenir un café plus ou moins chaud en réglant la température de l’eau (minimum, basse, moyenne, élevée et maximum).

• En mode de programmation, à l’aide de la touche “∧“ ou “∨“ , sélectionner la fonction :

TEMPERATURE

activer ensuite à l’aide de la touche “MENU/OK”. Le message suivant apparaît (par exemple) :

TEMPERATURE MOYENNE

• A l’aide de la touche “∧“ ou “∨“, sélectionner la température souhaitée et mémoriser à l’aide de la touche “MENU/OK”.

PRE-INFUSION

Le processus de pré-infusion, qui permet d’humidifier le café avant la véritable infusion, rehausse l’arôme du café, qui acquiert un goût excellent.

• A l’aide de la touche “∧“ ou “∨“, sélectionner fonction :

PREINFUSION

• Vérifier, sur la bande de papier précédemment trempée dans l’eau, combien de carrés ont changé de couleur.

• Sélectionner la dureté de l’eau correcte à l’aide de la touche “∧“ ou “∨ “ (ex : 2 carrés = Dureté 2) et mémoriser à l’aide de la touche “MENU/OK”.

Avertissement : détartrer l’appareil quand la quantité relative à la dureté

est atteinte.

Le message suivant apparaît :

DETARTRAGE MACHINE PRETE

activer ensuite à l’aide de la touche “MENU/OK”. Le message suivant apparaît :

PREINFUSION ENCLENCHEE

• A l’aide de la touche “∧“ ou “∨“ , sélectionner la fonction :

PREINFUSION DECLENCHEE

ou prolonger cette fonction :

PREINFUSION LONGUE

afin d’enrichir le goût de votre café.

• 72 •

• Mémoriser la sélection à l’aide de la touche “MENU/OK”.

PREMOUTURE

Avec le processus de pré-mouture, la machine effectue deux fois la mouture : la première pour le type de café sélectionné, la seconde pour le café suivant (pas encore sélectionné).

Cette fonction est conseillée

uniquement si plusieurs cafés doivent être confectionnés simultanément (ex : pendant une visite, une fête).

• En mode de programmation, à l’aide de la

touche “∧“ ou “∨“, sélectionner la fonction :

PREMUOTURE

activer à l’aide de la touche “MENU/OK”.

• Le message suivant apparaît :

PREMOUTURE DECLENCHEE

Sélectionner à l’aide de la touche “∧“ ou “∨“et mémoriser à l’aide de la touche “MENU/OK”.

FRANÇAIS

• En mode de programmation, à l’aide de la flèche “∧ “ ou “∨“, sélectionner la fonction :

CONFIG. INITIALE

activer ensuite à l’aide de la touche “MENU/OK”. Le message suivant apparaît :

CONFIG. INITIALE NON

• Sélectionner la flèche “∧“ ou “∨“, si l’on souhaite rétablir les paramètres et presser la touche “MENU/OK” pour valider.

Avertissement : quand tous les

paramètres d’usine sont rétablis, les paramètres personnels de la machine sont annulés.

HORLOGE

Cette fonction , activée et désactivée par l’utilisateur, permet :

- d’afficher l’heure courante quand la machine est sur “ECONOMIE D’ENERGIE” ou sur “SELECTION FONCTION”

- de sélectionner l’horaire d’allumage et d’arrêt de la machine.

NOMBRE TOTAL DE CAFES

Cette fonction permet d’afficher le nombre de cafés préparés par la machine.

• En mode de programmation, à l’aide de la touche “∧“ ou “∨“, sélectionner la fonction :

TOTAL CAFES

Activer à l’aide de la touche “MENU/OK”. Le message suivant apparaît (par exemple) :

TOTAL CAFES

REGLAGES USINE

Cette fonction permet de rétablir les paramètres de fonctionnement de la machine sélectionnés en usine.

Pour faire fonctionner correctement la programmation, il est nécessaire de saisir l’heure courante.

• A l’aide de la touche “∧“ ou “∨“, sélectionner la fonction

HORLOGE

activer à l’aide de la touche “MENU/OK”.

• A l’aide de la touche “∧“ ou “∨“, sélectionner la fonction

HEURE HORLOGE

activer à l’aide de la touche “MENU/OK”.

• A l’aide la touche “∧“ ou “∨“, saisir l’heure

• 73 •

FRANÇAIS

courante et mémoriser à l’aide de la touche

“MENU/OK”

HEURE HORLOGE

1:18

puis à l’aide de la touche “∧“ ou “∨ “, saisir les minutes et mémoriser à l’aide de la touche “MENU/OK”. L’horloge est paramétrée et la machine retourne dans le menu précédent.

Remarque : la pression continue des touches permet de faire avancer

rapidement les chiffres.

Remarque : la mémorisation de l’horaire est conservée même lorsque

la machine est éteinte.

Pour régler la mise en marche

et l’arrêt

La machine peut se mettre en marche et s’éteindre automatiquement sans intervention de l’utilisateur. Il est possible de programmer un seul horaire de mise en marche et un seul horaire d’arrêt sur la machine.

Remarque : cette fonction s’active

uniquement si l’interrupteur général (7) est positionné sur “I” (allumé).

• A l’aide de la touche “∧“ ou “∨“, sélectionner

la fonction :

HORAIRES ON/OFF

Pour afficher l’heure sur l’afficheur

• A l’aide de la touche “∧“ ou “∨“, sélectionner la fonction

MONTRER HEURE HORL

et activer à l’aide de la touche “MENU/OK”.

• A l’aide de la touche “∧“ ou “∨“, activer la fonction :

MONTRER HEURE HORL ENCLENCHEE

et mémoriser à l’aide de la touche “MENU/

OK”.

Remarque : il est possible de

visualiser l’heure à certains moments uniquement. Cette fonction doit être désactivée par l’utilisateur.

• Si on souhaite désactiver la fonction ,

sélectionner à l’aide de la touche “∧“ ou “∨“

MONTRER HEURE HORL DECLENCHEE

et mémoriser à l’aide de la touche

“MENU/OK”.

• 74 •

activer à l’aide de la touche “MENU/OK”.

• A l’aide de la touche “∧“ ou “∨“, saisir l’heure de mise en marche et mémoriser à l’aide de la touche “MENU/OK” :

HORAIRES ON/OFF ENCLENCHEE 7:30

puis à l’aide de la touche “∧“ ou “∨“, saisir les minutes et mémoriser à l’aide de la touche “MENU/OK”.

• A l’aide de la touche “∧“ ou “∨“, saisir l’heure d’arrêt et mémoriser à l’aide de la touche “MENU/OK” :

HORAIRES ON/OFF DECLENCHEE 9:30

puis à l’aide de la touche “∧“ ou “∨“, saisir les minutes et mémoriser à l’aide de la touche

“MENU/OK”.

Attention : si les horaires de mise

en marche et d’arrêt coïncident, la machine ignore les deux paramétrages. Après ce paramétrage, l’horloge doit être activée pour fonctionner régulièrement.

Pour activer la mise en marche et

l’arrêt

Remarque : l’activation de cette

fonction a une application concrète uniquement lorsque les horaires de mise en marche et d’arrêt sont réglés.

• A l’aide de la touche “∧“ ou “∨“, sélectionner

la fonction :

HORLOGE

FRANÇAIS

distribution du café.

Durant le cycle de lavage, il est conseillé qu’une personne soit

présente pour contrôler l’opération.

• Pour lancer le cycle de lavage, sélectionner la fonction suivante à l’aide de la touche “∧“ ou “∨ “:

NETTOYAGE

activer à l’aide de la touche “MENU/OK”.

• Le message suivant apparaît :

HORLOGE DECLENCHEE

Dans ce cas, presser la touche “MENU/OK”

pour désactiver la fonction.

Activer la fonction avec la touche “∧“ ou “∨“

et quand le message suivant apparaît :

HORLOGE ENCLENCHEE

mémoriser à l’aide de la touche “MENU/OK”.

Lorsqu’on sort de la programmation, la machine vérifie les paramètres saisis. Au cas où l’horaire courant corresponde à la période de désactivation, le message suivant apparaît sur l’afficheur :

ECONOM. ENERGIE

Remarque : durant la phase de

désactivation, la machine peut être réactivée à tout moment à l’aide d’une pression sur la touche “MENU/OK”. Pour désactiver de nouveau la machine, aller dans la programmation en pressant la touche “MENU/OK” et sortir immédiatement en pressant la touche “ESC”.

CYCLE DE LAVAGE

Cette fonction permet d’effectuer un cycle de lavage à l’eau des parties intéressées par la

pour entrer dans la fonction, presser la touche

“MENU/OK”. Presser de nouveau la touche “MENU/OK” pour lancer le cycle de lavage.

• Lorsque le message suivant apparaît sur l’afficheur cela signifie que le cycle de lavage est terminé :

REMPLIR RESERV. EAU

Remplir le réservoir d’eau et la machine va automatiquement en mode normal. Le message suivant apparaît sur l’afficheur :

SELECTIONNER PRODUIT MACHINE PRETE

13 INFORMATIONS A CARACTERE

JURIDIQUE

• La présente brochure contient toutes les informations permettant d’employer et d’entretenir correctement la machine.

• Ces connaissances ainsi que l’observation des présentes instructions représentent les prémisses pour une utilisation sans danger et conforme aux normes de sécurité concernant le fonctionnement ou l’entretien de la machine. Si vous désirez d’ultérieures informations, ou en cas de problèmes particuliers n’étant pas clairement expliqués dans la présente brochure, veuillez vous adresser à un revendeur local ou directement au fabricant de la machine.

• Nous vous faisons en outre remarquer que le contenu du présent mode d’emploi ne fait partie d’aucune convention précédente ou déjà existante, d’aucun accord ou contrat légal et qu’ils n’en changent pas la substance.

• 75 •

FRANÇAIS

• Toutes les obligations du fabricant sont basées sur le contrat de vente correspondant qui contient le règlement complet et exclusif des prestations de garantie.

• Les normes de garantie contractuelles ne sont ni limitées ni étendues en fonction des présentes explications.

• La présente brochure contient des informations protégées par le droit d’auteur.

• Il est interdit de la photocopier et de la traduire dans une autre langue sans l’accord écrit du fabricant.

14 DESTRUCTION

• Rendre inutilisables les machines qui ne sont plus employées.

• Débrancher le cordon électrique de la prise de courant et couper le cordon.

• Livrer les machines hors d’usage à un centre de collecte prévu à cet effet.

15 SIGNALISATIONS SUR

L’AFFICHEUR

La machine guide l’utilisateur a l’aide de l’afficheur. Ci-dessous se trouve la liste des messages d’alarme qui empêchent la distribution du café et les instructions destinées à l’utilisateur pour un usage correct de la machine.

ECONOM. ENERGIE

• Presser la touche (28) “MENU/OK”.

distribution du café.

TIROIR MARC PLEIN

• Ouvrir la porte (15), retirer le bac à marcs (10) et vider les marcs dans un récipient adéquat.

Remarque importante : le bac à marcs doit être vidé uniquement quand la machine est allumée. Le bac doit être extrait pendant au moins 5 secondes. Si le bac est vidé lorsque la machine est éteinte, cela empêche la distribution du café au moment du ré-allumage.

GROUP ABSENT

• Introduire correctement l’élément percolateur (17).

TIROIR MARC ABSENT

• Introduire correctement la cuvette d’égouttoir (12) et le bac à marcs (10).

FERMER LA PORTE

• Fermer la porte avant (15).

MOULIN BLOQUE

GROUP BLOQUE

• Contacter un service après-vente autorisé.

DETARTRAGE

• Détartrage de la machine (voir ch.11)

REMPLIR RESERV. EAU

• Remplir le réservoir de l’eau (9) avec de l’eau potable fraîche (Fig.03).

GRAINS VIDE

• Remplir le récipient à café en grains avec du café en grains et relancer le cycle de

• 76 •

16 ANOMALIES, CAUSES ET REMÈDES

semèlborPsesuaCsedèmeR

sapemulla'senenihcamaLeéhcnarbsaptse'nenihcamaL noitatnemila'dnodrocelrehcnarB

duahczessasaptse'néfaceLsediorftnossessatseL sessatselreffuahC

FRANÇAIS

edesirpenuàenihcamaled

tnaruoc

saptnetros

eétimiltsetiudnocud

ériterertêsap

sapeluocenéfaceLelastseepuorgeL epuorgelreyotteN

ruetubirtsid

etivporteluocéfaceLelsnadéfacedzessasapay'nlI

enruepavaluoeduahcuae'L

tnemetnelporteluocéfaceLnifportuluomtseéfaceL uoéfacedegnalémedregnahC

essuomedzessasapa'néfaceLéfacel,étpadasaptse'negnalémeL

sorgportuluom

àspmetedporttemenihcamaL

trosiuquae'détitnauqaluoreffuahc

tuepennoitubirtsidedepuorgeL

éhcnelcne

érésnielcatpecéR ritrosedtnavaelcatpecérelrevelnE

eéveléporttseesodaL esodalreunimiD

udrueirétxe'làeluocéfaceL

énnoitisop

éhcuobtseruetubirtsideL sesteruetubirtsidelreyotteN

.éfacàtneipicér

sorgportuluomtseéfaceL .egnalémedepytedregnahC

éhcuobtseruepavàcebudecifiro'L àruepavàcebudecifiro'lreyotteN

elastsenoitubirtsidedepuorgeL noitubirtsidedepuorgelreyotteN

tseliuoéiférrottnemehcîarfsaptse'n

értratnetseenihcamaledtiucriceL enihcamalrertratéD

lamtsenoitubirtsidedepuorgeL

neibsaptse'nruetubirtsideL

elliugiaenu'dedia'l

éuqidniemmocerutuomalrelgér esodalreunimiD.5ehpargarapua

)6.rap(

.)01.raP(

uoéfacedegnalémedregnahC éuqidniemmocerutuomalrelgér

alretnemguA.5ehpargarapua

)6.rap(esod

uaennapelremreF.enihcamalremullA esnoitubirtsidedepuorgeL.ecivresed

assnadtnemeuqitamotuatemer

.elaitininoitisop

.noitubirtsidedepuorgel

alsnadruetubirtsidelerttemeR

noitisopennob

secifiro

éfacedéfacàtneipicérelrilpmeR

.ésilihpoylnonerduopne

essabporttseesodaL .esodalretnemguA

• 77 •

ESPAÑOL

PRECAUCIONES

IMPORTANTES

Durante el uso de electrodomésticos, se aconseja tomar algunas precauciones para evitar el riesgo de sacudidas eléctricas o incendios.

1 Leer atentamente todas las instrucciones e

informaciones descritas en este manual y en cualquier otro folleto que venga dentro del embalaje antes de poner en marcha o utilizar la máquina espresso.

2 No tocar superficies calientes. 3 No sumergir el cable, los enchufes o el cuerpo de la

máquina en agua o en cualquier otro líquido para evitar incendios, sacudidas eléctricas o accidentes.

4 Poner particular atención durante el uso de la máquina

espresso en presencia de niños.

5 Desenchufar la máquina cuando no se esté utilizando o

mientras que se está limpiando. Enfriarla antes de introducir o quitar piezas y antes de empezar a limpiarla.

6 No utilizar la máquina si el cable o el enchufe están

dañados o en caso de averías o roturas. Haga que controlen o reparen el electrodoméstico en el centro de asistencia más cercano.

7 El uso de accesorios no aconsejados por el fabricante

podrá causar daños a cosas y personas.

8 No utilizar la máquina espresso en espacios abiertos. 9 Evitar que el cable cuelgue de la mesa o que toque

superficies calientes.

10 Mantener la máquina espresso lejos de fuentes de

calor.

11 Controlar que la máquina espresso esté en posición

“Apagado” antes de enchufarla. Para apagarla, ponerla

en “Apagado” y, a continuación, desenchufarla. 12 Utilizar la máquina únicamente para uso doméstico. 13 Extremar el cuidado durante la utilización de vapor.

CONSERVAR ESTAS

INSTRUCCIONES

• 78 •

ADVERTENCIA

La máquina espresso ha sido estudiada únicamente para uso doméstico. Cualquier intervención de asistencia, excepto para las operaciones de limpieza y de mantenimiento normal, deberá ser efectuada por un centro de asistencia autorizado. No sumergir la máquina en agua. Cualquier reparación deberá ser efectuada únicamente por el centro de asistencia autorizado.

1 Controlar que el voltaje indicado en la chapa

corresponda con el suyo.

2 Nunca utilice agua tibia o caliente para rellenar el

recipiente de agua. Utilice únicamente agua fría.

3 No toque con las manos las partes calientes de la

máquina ni el cable de alimentación durante el funcionamiento.

4 Nunca limpie con detergentes agresivos o utensilios

que rayen. Es suficiente un paño suave humedecido con agua.

5 Para evitar la formación de cal, se puede utilizar agua

mineral natural.

INSTRUCCIONES ACERCA

DEL CABLE ELÉCTRICO

A Se suministra un cable eléctrico corto para evitar que

se enrosque o que se enrede.

B También es posible utilizar extensiones pero se

aconceja utilizar con mucha atención.

C En caso de que se utilicen una extensión,verificar.:

1 Que el voltaje anotado en la extensión sea por lo

menos igual al voltaje eléctrico del electrodoméstico.;

2 Que esté dotado de un enchufe de tres pin con

colocación a tierra (en caso de que el cable del electrodoméstico sea de este tipo);

3 que el cable no cuelgue de la mesa para evitar

tropezar con él.

1 GENERALIDADES

La máquina de café está indicada para preparar café espresso utilizando café en grano o café molido y está dotada de un dispositivo para la erogación de vapor y de agua caliente. El cuerpo de la máquina, de elegante diseño, ha sido diseñado para uso doméstico y no está indicado para el funcionamiento continuo de tipo profesional.

ATENCIÓN. No se asumen responsabilidades por

los posibles daños en caso de:

• uso incorrecto y no conforme con los

objetivos previstos.

• reparaciones no realizadas en centros de

asistencia autorizados.

• dañar el cable de alimentación.

• dañar cualquier componente de la

máquina.

• utilización de piezas de recambio y

accesorios no originales.

En estos casos se pierde la garantía.

1.1 Para facilitar la lectura

El triángulo de advertencia indica todas las instrucciones importantes

para la seguridad del usuario. ¡Atenerse minuciosamente a dichas indicaciones para evitar heridas

graves!.

Este símbolo evidencia las

informaciones a las que hay que prestar una mayor atención, para utilizar mejor la máquina.

Las ilustraciones correspondientes al texto se encuentran en la solapa de la tapa. Mantener estas páginas abiertas

durante la lectura de las instrucciones de uso.

ESPAÑOL

Para información adicional o en el caso de problemas, no tratados en su totalidad o insuficientemente en éstas instrucciones, póngase en contacto con los Centros de Asistencia Autorizados.

2 DATOS TÉCNICOS

Tensión nominal

Véase placa situada en el aparato

Potencia nominal

Véase placa situada en el aparato.

Material del cuerpo

Termoplástico (ABS)

Dimensiones (ancho x largo x alt.)

280x385x390

Peso (Kg)

Longitud del cable (mm)

1200

Panel de mandos

Frontal (Pantalla digital)

Recipiente del agua (Lt)

Extraíble

Capacidad del contenedor de café (gr)

230 de café en grano

Presión de la bomba (bar)

Caldera

2 en Aluminio

Dispositivos de seguridad

Válvula de seguridad presión caldera;

Termostato de seguridad.

Se reserva la facultad de eventuales cambios debido a los avances del progreso tecnológico.

1.2 Utilización de estas instrucciones

de uso

Conservar estas instrucciones de uso en un lugar seguro y adjuntarlas a la máquina de café cuando otra persona vaya a utilizarla.

Máquina conforme a la Directiva Europea 89/336/CEE (Decreto legislativo 476 del 04/ 12/92), relativa a la eliminación de las molestias radiotelevisivas.

• 79 •

ESPAÑOL

100

250

100

medidas en milímetros

• 80 •

3 NORMAS DE SEGURIDAD

Nunca poner en contacto con agua las partes bajo corriente: ¡peligro de cortocircuito!. ¡El vapor recalentado y el agua caliente pueden provocar quemaduras! Nunca dirija el chorro de vapor o de agua caliente hacia partes del cuerpo, tocar con precaución la boquilla vapor / agua caliente: ¡peligro de quemaduras!.

Destino de uso

- La máquina de café está prevista

exclusivamente para uso doméstico.

- Está prohibido hacer modificaciones técnicas

y uso ilícito, ¡debido a los riesgos que esto comportaría!.

- La máquina de café se debe utilizar solo

adultos en condiciones psico-físicas inalteradas.

Alimentación de corriente

- Conectar la máquina de café solo a una toma

de corriente adecuada.

- La tensión debe corresponder con la indicada

en la placa del aparato.

Cable de alimentación (Fig.A)

- Nunca utilizar la máquina de café si el cable

de alimentación está defectuoso.

- Sustituya inmediatamente los cables y los

enchufes defectuosos en un Centro de Asistencia Autorizado.

- No pasar el cable de alimentación por

esquinas y por cantos, sobre objetos muy calientes y protegerlo de aceite.

- No trasladar o tirar de la máquina de café

sujetándola por el cable.

- No extraer el enchufe tirándolo por el

cable ni tocarlo con las manos o pies mojados.

- Evitar que el cable de alimentación caiga

libremente por mesas o estanterías.

• 81 •

ESPAÑOL

Protección de otras personas (Fig.B)

- Mantener la máquina de café fuera del alcance de los niños y excluir todas las posibilidades de que jueguen con ella. Los niños no se dan cuenta de los peligros que entrañan los electrodomésticos.

- No dejar los materiales utilizados en el embalaje de la máquina al alcance de los niños.

Peligro de ignición (Fig.C)

- No dirigir hacia uno mismo y/o hacia otros la boquilla de vapor recalentada y/o de agua caliente: peligro de quemaduras.

- Usar siempre las manillas o los agarres correspondientes.

- No introducir objetos a través de las aperturas del aparato.

Espacio para la instalación, el uso y el mantenimiento. (Fig.D)

- Escoger una base de apoyo bien nivelada.

- Colocar la máquina de café en un lugar seguro, donde nadie pueda volcarla ni hacerse daño.

- Escoger un ambiente suficientemente iluminado, higiénico y con una toma de corriente de fácil acceso.

- No colocar la máquina sobre superficies demasiado calientes ni cerca de llamas abiertas con el fin de evitar que la parte exterior de la máquina se funda o se dañe.

- Colocar a 10 cm de distancia de paredes y placas de cocina.

- No exponer la máquina a temperaturas inferiores a 0°C; existe peligro de que el hielo pueda dañarla.

- La toma de corriente debe estar accesible en todo momento.

- No utilizar la máquina de café en espacios abiertos.

Limpieza (Fig.E)

- Antes de limpiar la máquina, es indispensable colocar el interruptor general (7) en posición “O” y después desenchufar el enchufe de la toma de corriente.

- Además, esperar a que la máquina se enfríe.

ESPAÑOL

- ¡Nunca sumergir la máquina en agua! Evitar el contacto con chorros de agua.

- Está totalmente prohibido operar en el interior

de la máquina.

Guardar la máquina

- Cuando la máquina no se va a utilizar du-

rante un largo periodo de tiempo, apagarla y desenchufarla de la corriente.

- Guardarla en lugar seco e inaccesible para

los niños.

- Protegerla de polvo y de suciedad.

Reparaciones / Mantenimiento

- En caso de roturas, defectos o sospecha de

defecto después de una caída, sacar rápidamente el enchufe de la toma de corriente. Nunca poner en funcionamiento una máquina defectuosa.

- Sólo en Centros de Asistencia Autorizados

pueden efectuar intervenciones y reparaciones.

- En caso de intervenciones y/o reparaciones

no realizadas en centros de asistencia autorizados, se declina toda responsabilidad por posibles daños.

DESCRIPCIÓN DE LOS COMPONENTES

Fig. 01

1 Contenedor café en grano 2 Tapa móvil contenedor café en grano

(protector del aroma) 3 Pomo regulación moledura. 4 Pomo regulación dosis. 5 Tapa dosificación café molido. 6 Base apoya-tazas 7 Interruptor general (ON/OFF) 8 Tapa recipiente agua 9 Recipiente del agua 10 Cajón recogedor de posos 11 Cable de alimentación 12 Vasija recogedora de gotas + rejilla 13 Erogador de café regulable en altura 14 Tubo vapor / agua caliente 15 Puertecilla anterior 16 Pomo erogación café 17 Grupo erogación café 18 Panel de mandos 19 Llave grupo erogador café 20 Cepillito de limpieza 21 Medidor de café molido

Antiincendio

- En caso de incendio utilizar extintores de anhídrido carbónico (CO2). No utilizar agua o extintores de agua.

Panel de mandos

22 Botón selección café espresso / Página

arriba en el modo programación

23 Botón erogación café / Página abajo en

el modo programación

24 Botón erogación café alto / ESC en el

modo programación 25 Botón selección café molido 26 Botón selección función agua caliente 27 Botón selección función descalcificación 28 Botón selección Programación / “OK” en

el modo programación 29 Monitor LCD 30 Indicador recipiente lleno

• 82 •

4 INSTALACIÓN

Por su seguridad y por la de terceros atenerse totalmente a las “Normas de seguridad” descritas en el cap.3.

4.1 Embalaje

El embalaje original ha sido diseñado y realizado para proteger la máquina durante el traslado. Se aconseja conservarlo para posibles traslados en el futuro.

4.2 Operaciones preliminares

• Sacar del embalaje la máquina de café y colocarla en un lugar idóneo correspondiente con los requisitos necesarios y descritos en las normas de seguridad (cap.3).

• Abrir la puertecilla de la máquina, retirar la cuba receptora de goteo (12) del embalaje y colocar el cajón receptor de residuos café (10); sucesivamente instalar la cuba receptora de goteo en la máquina (Fig. 21).

• Asegurarse que la vasija recogedora de gotas con la rejilla (Fig. 01 - pos.12), el cajón de posos (10) y el grupo erogador de café (17) estén colocados correctamente y que la puertecilla delantera (15) esté cerrada.

• Conservar a mano el cepillito de limpieza (20) y la llave del grupo erogador de café (19) que se suministran con la máquina.

En caso de que al encender la

máquina en el monitor aparezca una indicación de anomalía, significa que una de las piezas arriba señaladas no ha sido correctamente instalada. (Par.15)

4.3 Primer encendido

• Abrir la tapa del recipiente del agua (Fig. 02) y sacar el recipiente (Fig. 03). Enjuagar y llenar, con agua fresca potable (Fig. 04), el recipiente; es aconsejable no superar la marca señalada con la palabra “MAX”. Volver a meter el recipiente del agua en su lugar correspondiente y volver a colocar la tapa encima del mismo.

Siempre poner en el recipiente (9)

solo agua fresca sin burbujas. El agua caliente, al igual que otros líquidos, pueden dañar el recipiente y/o a la

máquina. No poner en funcionamiento la máquina sin agua: asegurarse que hay la suficiente en el interior del recipiente.

• Levantar la tapa (Fig. 05) y poner café en grano en el contenedor (Fig. 06).

Usar siempre y solo café en grano. El café molido, liofilizado, al igual que

otros objetos dañan la máquina.

• Volver a poner la tapa en el contenedor de café (1).

• Meter el enchufe en la toma de corriente de la parte trasera de la máquina de café (Fig.

07), después de haberse asegurado que el interruptor general (7) esté en posición (O). Introducir el enchufe del otro extremo del cable en una toma de la pared con la corriente adecuada.

• La máquina se presenta con el interruptor general en posición (O); para encenderla basta presionar el botón (Fig. 08), con lo cual la máquina comenzará a calentarse y en el monitor aparecerá:

ENJUAGUE ESPERAR ...

Una vez que ha alcanzado la temperatura pre vista, la máquina ejecuta un ciclo de enjuague.

• Para cargar el circuito, dirigir el tubo vapor (Fig. 01-pos. 14) hacia la vasija recogedora de gotas, colocar una taza o un recipiente adecuado debajo de la boquilla del tubo vapor y presionar el botón (26); en el monitor aparecerán alternativamente.

ENJUAGUE ESPERAR ...

AGUA CALIENTE ESPERAR ...

• Girar el pomo (Fig. 09) en sentido contrario al de las agujas del reloj y esperar la salida regular de agua desde el tubo vapor; para interrumpir la erogación de agua se debe girar el pomo en el sentido de las agujas del reloj.

Nota. Antes de efectuar la primera puesta en funcionamiento y en caso

de prolongada inactividad, si el depósito

• 83 •

ESPAÑOL

agua ha sido vaciado por completo, es obligatorio cargar el circuito de la máquina. El circuito debe ser cargado también cada vez que en el monitor aparece el siguiente mensaje:

CARGAR CIRCUITO

• Presionar nuevamente el botón 26.

• Una vez concluida la fase de calentamiento, en el monitor aparecerá:

SELECCIONAR FUNCION MAQUINA PRONTA

• Terminadas las operaciones descritas, la máquina está preparada para el uso.

• Para erogar café, agua caliente o vapor, y utilizar adecuadamente la máquina, realizar correctamente las instrucciones siguientes.

5 MOLEDOR DE CAFÉ (FIG. 10)

¡Atención! El manubrio de regulación

de la moledura, situado dentro del contenedor de café (Fig. 10), se debe girar solo cuando el moledor de café está en funcionamiento. No introducir café molido y/o liofilizado en el contenedor de café en grano. Está prohibido introducir cualquier material que no sea café en grano. El moledor de café contiene órganos en movimiento que pueden ser peligrosos; prohibido introducir los dedos y/u otros objetos. Antes de intervenir, por cualquier motivo, en el interior del contenedor de café, desenchufar el interruptor general (7) y sacar el enchufe de la toma de corriente. No poner café en grano cuando el moledor de café esté funcionando.

grado de molido medio: si el molido resulta ser demasiado fino se tendrá que girar el manubrio hacia valores superiores; si el molido resulta ser demasiado grueso se tendrá que girar el manubrio hacia valores inferiores. La variación del grado de molido se notará solo después de la erogación de tres/cuatro cafés. Usar mezclas de café en grano para máquinas espresso. Evitar utilizar grados de molido en posiciones extremas (Ej. 1-16); en estos casos utilizar mezclas de cafés diferentes. Conservar el café en un lugar fresco, en un recipiente cerrado herméticamente.

El molido se debe regular en caso de que el café salga erogado de forma no óptima. Erogación demasiado veloz = moledura demasiado gruesa; disponer el pomo en valores más bajos. Erogación de goteo y/o ausente = moledura demasiado fina; disponer el pomo en los valores más altos.

6 REGULACIÓN DOSIS DE CAFÉ

(FIG. 11)

En la máquina es posible regular la cantidad de café (dosis) que se desea moler. La dosis está establecida, por el fabricante, sobre un valor medio de satisfacción de la mayor parte de las exigencias. Girando el pomo (Fig. 11), situado en el interior del contenedor de café, en sentido contrario a las agujas del reloj se aumenta la dosis de café molido; girando el pomo en sentido de las agujas del reloj se disminuye la dosis de café molido. La regulación de la dosis se debe efectuar antes de presionar el pulsador de erogación de café. Este sistema permite obtener una erogación óptima con todas las clases de café que existen en el mercado.

La calidad y el gusto del café dependen, además de la mezcla utilizada, del grado de molido. La máquina dispone de un pomo (Fig. 10) para regular el grado de molido. Para variar el grado de molido girar el pomo graduado cuando el moledor de café esté en funcionamiento; las cifras reportadas en el manubrio indican el grado de molido. Cada aparato está regulado, de fábrica, a un

7 EROGACIÓN DE CAFÉ

Nota. En el caso de que la máquina

no erogue café, comprobar que el depósito correspondiente contenga agua suficientemente.

• Antes de erogar café verificar que el depósito

agua y el depósito café estén llenos y que en

• 84 •

el monitor aparezca:

SELECCIONAR FUNCION MAQUINA PRONTA

• Colocar 1 o 2 tazas debajo de las boquillas del erogador; se puede regular la altura del erogador desplazándolo manualmente hacia arriba o hacia abajo (Fig. 12), de forma que se adapte a sus tazas.

7.1 Erogación con café en granos

• Para erogar el café es necesario presionar el botón de erogación café (22, 23 ó 24); en el monitor aparecerá (por ejemplo):

1 CAFE CORTO

Para erogar 1 café, colocar una sola taza de

café debajo de las boquillas de erogación de café y presionar una sola vez el pulsador (22) (23) y (24); para erogar 2 cafés, colocar dos tazas de café debajo de las boquillas de erogación de café y presionar dos veces seguidas el pulsador (22, 23 o 24).

2 CAFE CORTO

En está modalidad de funcionamiento, la

máquina proporciona automáticamente el molido y la dosis justa de cantidad de café; la preparación de dos cafés requiere dos ciclos de molido y dos ciclos de erogación gestionados automáticamente por la máquina.

• Sucesivamente se pone en marcha el ciclo de erogación.

• Después de que haya finalizado el ciclo de preinfusión, el café comenzará a salir por la boquilla del erogador (Fig. 01-pos.13).

La erogación del café se fermentará

automáticamente cuando se alcance el nivel preseleccionado (véase apdo.7.3); de cualquier modo, es posible interrumpir la erogación del café presionando el pulsador (Fig. 01-pos.22, 23 o 24).

7.2 Erogación con café molido

Para utilizar ésta función es necesario levantar el medidor (Fig. 01- pos.21)

ESPAÑOL

para dosificar el café molido por el interior de la máquina.

Introducir en el dosificador (5) solo

café molido para máquinas espresso; la introducción de café en grano, liofilizado, u otros materiales, en este dosificador, dañan la máquina.

Está prohibido introducir los dedos en

el interior del dosificador de café molido, ya que hay órganos en movimiento.

Para poner la justa cantidad, de café molido, en el dosificador, utilizar solo el medidor (21) que se suministra con la máquina. Poner un solo medidor, de café molido, cada vez, para obtener dos cafés es obligatorio efectuar dos ciclos separados en sucesión uno después de otro.

• Presionar el botón (25) para seleccionar la

función; en el monitor aparecerá:

• Alzar la tapa dosificador café en polvo

(Fig.13).

• Tomar con el medidor una dosis de café;

retirar la parte excesiva de café en polvo presente en el medidor.

• Introducir el café en polvo en el interior del

dosificador (Fig.14).

• Cerrar la tapa del dosificador café en polvo.

• Para erogar el café se debe presionar el botón

de erogación café (22, 23 ó 24); en el monitor aparecerá (por ejemplo):

1 CAFE CORTO CAFE MOLIDO

• Se pone en funcionamiento el ciclo de

erogación.

• Después de finalizado el ciclo de

preinfusión, el café comenzará a salir por la boquilla del erogador (13). La erogación del café se detendrá automáticamente cuando se alcance el nivel preseleccionado (véase apdo.7.3); de cualquier modo, es posible interrumpir la erogación de café presionando el pulsador (22, 23 o 24).

• Luego la máquina se vuelve

automáticamente en funcionamiento normal (véase párr. 7.1).

• 85 •

ESPAÑOL

7.3 Regulación de la cantidad de café por taza

La máquina ha sido programada para erogar tres tipos de café: café espresso mediante el botón (22), café normal mediante el botón (23) y café alto mediante el botón (24). Para adaptar los valores programados a las dimensiones de las tazas, poner la taza bajo el erogador (13), presionar el botón de erogación correspondiente al tipo de café deseado (22, 23 ó 24) y mantenerlo presionado; en el monitor aparecerá (por ejemplo):

1 CAFE CORTO PROGR. DOSIS

Esperar hasta que la taza se llene con la cantidad deseada y en ese momento soltar el botón.

Advertencia: mantener el botón (22 23 o 24) presionado durante todo el

proceso de erogación del café.

De este modo la máquina se programa para erogar la cantidad de café que se desea.

8 EROGACIÓN DE AGUA

CALIENTE

Atención: al inicio se pueden producir

pequeñas salpicaduras de agua caliente: peligro de quemaduras. El tubo de erogación de agua caliente puede alcanzar temperaturas elevadas: evitar tocarlo directamente con las manos.

• Antes de erogar agua caliente verificar que

en el monitor esté presente el mensaje:

SELECCIONAR FUNCION MAQUINA PRONTA

Con la máquina lista para efectuar la

erogación del café, proceder de la manera que a continuación se indica.

• Presionar el botón (26); en el monitor

aparecerán de modo alternado:

SELECCIONAR FUNCION MAQUINA PRONTA

AGUA CALIENTE MAQUINA PRONTA

• 86 •

• Colocar una taza y/o un recipiente debajo del tubo agua caliente/vapor (Fig. 15).

• Abrir el pomo de la manera ilustrada en Fig. 15, girándolo en sentido contrario al de las agujas del reloj.

• Tomar la cantidad requerida de agua caliente; para concluir la erogación de agua caliente girar el pomo en el sentido de las agujas del reloj.

• Presionar nuevamente el botón (26); la máquina retornará al modo de funcionamiento normal y en el monitor aparecerá:

SELECCIONAR FUNCION MAQUINA PRONTA

9 EROGACIÓN DE VAPOR /

PREPARACIÓN DEL CAPUCHINO

El vapor se puede utilizar para montar la leche para el capuchino pero

también para calentar bebidas.

¡Peligro de quemaduras!

Al inicio de la erogación se pueden producir pequeñas salpicaduras de agua caliente. El tubo de erogación puede alcanzar temperaturas elevadas: evitar tocarlo directamente con las manos.

• Con la máquina lista para erogar café orientar

el tubo vapor (14) sobre la vasija recogedora de gotas y operar con el pomo (16) “Agua caliente/vapor” durante algunos instantes para hacer salir el agua residual presente en el tubo vapor; poco después comenzará a salir sólo vapor. En el monitor aparecerá:

VAPOR

• Cerrar el pomo (16).

• Llenar con leche fría 1/3 del contenedor que

se desea utilizar para preparar el capuchino.

Para garantizar un mejor resultado en la preparación del capuchino, la

leche y la taza utilizada deben estar frías.

• Sumergir el tubo de vapor en la leche a calentar

y abrir el pomo (16); girar el recipiente con

movimientos lentos de abajo a arriba para que la formación de espuma sea uniforme (Fig. 16).

• Después de haber utilizado el vapor durante el tiempo deseado cerrar el pomo (16).

• El mismo sistema se puede utilizar para calentar otras bebidas.

• Limpiar, después de esta operación, el tubo de vapor con un paño húmedo (Fig. 17).

10 LIMPIEZA Y MANTENIMIENTO

Limpieza general

• El mantenimiento y la limpieza se deben realizar solo cuando la máquina esté fría y desenchufada de la red eléctrica.

• No sumergir la máquina en agua y no meter los componentes en el lavavajillas.

• No utilizar objetos afilados o productos químicos agresivos (disolventes) para realizar la limpieza.

• No secar la máquina y/o sus componentes utilizando un horno microondas y/o un horno convencional.

• Se aconseja limpiar diariamente el recipiente de agua, realizando el recambio del agua.

• Limpiar el dosificador de café molido diariamente:

- Coger el pincel que se suministra y limpiar el dosificador (Fig. 18)

• Para la limpieza del aparato utilizar un paño suave humedecido con agua (Fig. 19).

• Limpiar la cavidad de servicio y el grupo erogador.

• Recomendamos vaciar y limpiar cada día la vasija recogedora de gotas (12) y el cajón recogedor de posos (10); para realizar ésta operación es necesario abrir la puertecilla delantera (Fig. 20) y extraer la vasija recogedora de gotas (Fig. 21); sucesivamente se puede proceder con el vaciado y con la limpieza de todos los componentes.

• El erogador de café se puede sacar para limpiarlo (Fig. 24):

- bajar las boquillas del suministrador;

- empuñar el suministrador de la manera indicada en Fig. 24 y extraerlo de su alojamiento;

- lavar el conjunto con agua caliente.

10.1 Grupo erogador

El grupo erogador (17) se debe limpiar cada vez que se llena el

• 87 •

ESPAÑOL

contenedor de café en grano o, en todo caso, al menos una vez a la semana.

• Apagar la máquina presionando el interruptor (7) en posición (O) y extraer el enchufe de la toma de corriente de la pared.

• Abrir la puertecilla de servicio (15), sucesivamente quitar la vasija recogedora de gotas (12) y en consecuencia el cajón recogedor de posos.

• Extraer el grupo erogador manteniéndolo por la manecilla adecuada presionando sobre el botón indicado con la palabra “PUSH” (Fig. 22).

• Asegurarse que los dos filtros en acero no tengan residuos de café. Para sacar el filtro superior, destornillar hacia izquierda el eje en plástica por medio de la llave suministrada con la máquina (Fig. 23).

• El grupo erogador se puede lavar solo con agua caliente sin detergente. Después, lavarlo y secar perfectamente todos sus componentes.

• Volver a montar el filtro y apretar nuevamente, con cuidado, el perno de plástico con la llave correspondiente que se suministra.

• Limpiar perfectamente el vano interior de la máquina.

• Sujetándolo por la manecilla debida, introducir de nuevo el grupo erogador en el vano adecuado hasta que se enganche.

• Introducir el cajón recogedor de posos y la rejilla en la vasija recogedora de gotas e introducir esta última en la máquina.

• Cerrar la puertecilla (15).

11 DESCALCIFICACIÓN

La formación de incrustaciones calcáreas se verifica gradualmente con el uso de la máquina y es necesario efectuar una descalcificación cada 3/4meses, al verificarse una reducción del caudal del agua o cuando en el monitor aparece el respectivo mensaje:

DESCALCIFICACION MAQUINA PRONTA

Siempre que se quiera realizarla per-

sonalmente, se puede utilizar un producto descalcificador para máquinas de café del tipo no tóxico y/o nocivo, que se encuentran normalmente en las tiendas.

ESPAÑOL

¡Atención! No utilizar en ningún caso vinagre como descalcificador.

Para proceder con la descalcificación de la máquina realizar las siguientes instrucciones:

1. Mezclar el descalcificador como se especifica en la etiqueta del producto descalcificador y volver a llenar el recipiente del agua.

2. Encender la máquina con el interruptor general (7).

3. Presionar el botón (27) durante al menos 5 segundos para seleccionar la función; en el monitor aparecerá:

DESCALCIFICACION APRIR MANDO

4. Dirigir el tubo vapor (14) hacia la vasija recogedora de gotas.

5. Posicionar un recipiente de capacidad adecuada bajo el tubo vapor y girar en sentido contrario al de las agujas del reloj el pomo del agua caliente (16). La máquina comienza un ciclo automático de descalcificación, con pausas preestablecidas por el fabricante y gestionadas automáticamente por la máquina. En el monitor aparecerá:

MAQUINA EN DESCALC.

6. Al concluirse el ciclo cesará la erogación de la solución descalcificadora y en el monitor aparecerá:

ENJUAGUE. TERMINADO CERRAR MANDO

7. Cerrar el pomo de erogación agua caliente (16) girándolo en el sentido de las agujas del reloj. En el monitor aparecerá:

ENJUAGUE MAQUINA LLENAR DEPOSITO

8. Enjuagar cuidadosamente el depósito del agua y llenarlo con agua potable fresca.

ENJUAGUE MAQUINA APRETAR TECLA

9. Posicionar un recipiente de adecuada

capacidad bajo el tubo vapor y presionar el botón (27).

ENJUAGUE MAQUINA APRIR MANDO

10.Girar el pomo vapor (16) en sentido contrario al de las agujas del reloj a fin de vaciar el depósito del agua.

MAQUINA EN ENJUAGUE

11.Una vez concluido el enjuague de la máquina en el monitor aparecerá:

ENJUAGUE TERMINADO CERRAR MANDO

12.Cerrar el grifo, recargar el circuito y dejar calentar la máquina.

Cuando se utiliza un producto

diferente al aconsejado se recomienda respetar las instrucciones de la casa fabricante descritas en la etiqueta del producto descalcificador.

11.1 Interrupción descalcificación

Si el ciclo de descalcificación se

interrumpe apagando la máquina, éste se reanuda cuando se vuelve a encender la misma.

El ciclo de descalcificación puede interrumpirse operando con el pomo vapor (16); presionando sucesivamente el botón (27), en el monitor aparecerá.

DECALCIF. INTERROTTA VACIAR DEPOSITO

¡Atención! Después de esta

operación se debe vaciar el depósito del agua para eliminar la solución descalcificadora y lavarlo con agua potable fresca; el circuito de la máquina debe lavarse ejecutando un ciclo de enjuague. En el monitor aparecerá:

ENJUAGUE MAQUINA APRETAR TECLA

• 88 •

Se debe proceder de la manera indicada en el punto 8 del capítulo precedente, tal como para efectuar un enjuague normal.

12 PROGRAMACIÓN DE LAS

FUNCIONES DE LA MÁQUINA

El usuario puede modificar algunos

parámetros de funcionamiento de la máquina según sus propios requerimientos personales.

12.1 Mando MENÚ/OK

Para programar las funciones es obligatorio entrar en la modalidad de programación y presionar el botón (28) “MENÚ/OK” de la máquina cuando ésta se encuentra en estado de reposo.

ESPAÑOL

De todas formas, en caso de prolongada inactividad se aconseja apagar por completo mediante el interruptor de red (7). Para reactivar la máquina, bastan pocos minutos de calentamiento.

• En modalidad de programación, presionar el botón “∧“ o “∨“ para seleccionar la función:

ECONOM ENERGIA

y activarla con el botón “MENÚ/OK”; aparecerá el mensaje:

ECONOM ENERGIA

de esta forma la máquina permanece encendida pero con sus componentes desactivados.

Para seleccionar la función deseada, presionar el botón “∧“ a fin de subir en la medida de una línea o bien el botón “∨“ para descender a la indicación en el monitor.

Para salir de la programación se debe presionar el botón “ESC”.

12.2 Selección de las funciones

Seleccionar la función preferida mediante el botón “∧“ o “∨“. Mediante el botón “MENÚ/OK” activar la función requerida; las variables que es posible seleccionar pueden examinarse mediante el botón “∧“ o “∨“; para almacenar la variable presionar el botón “MENÚ/OK”.

Nota. Mediante el botón “ESC” es

posible interrumpir en cualquier momento la programación sin almacenar los cambios realizados; esta operación puede efectuarse sólo antes de presionar el botón “MENÚ/OK”.

12.3 Descripción de las funciones

programables

AHORRO DE ENERGÍA

En caso de uso poco frecuente, la máquina, puede ser dispuesta en posición de AHORRO ENERGÍA. Esta función permite reducir los costes energéticos.

• 89 •

• Para desactivar la función “AHORRO ENERGÍA” basta presionar el botón “MENÚ/OK”.

ENJUAGUE

Inmediatamente después del calentamiento, la máquina elimina automáticamente el agua que ha permanecido en sus conductos internos, a fin de garantizar que la erogación del café se efectúe sólo con agua fresca.

Esta función es activada por el fabricante.

• Para desactivarla, en modalidad programación, con el botón “∧“ o “∨“ seleccionar la función

ENJUAGUE

y presionar el botón “MENÚ/OK”. Aparecerá el mensaje:

ENJUAGUE ENCENDIDA

A continuación, presionar el botón “∧“ o “∨“ para seleccionar

ENJUAGUE ENCENDIDA

y almacenar la selección efectuada presionando el botón “MENÚ/OK”.

ENJUAGUE APAGADA

ESPAÑOL

Aconsejamos elegir la función:

ENJUAGUE ENCENDIDA

IDIOMA

Mediante esta función es posible cambiar el idioma en el cual aparecen los mensajes en el monitor. Se encuentran disponibles: italiano, alemán, portugués, español, inglés, francés y holandés. Normalmente la máquina se entrega programada en el idioma del país al que está destinada.

• En modalidad programación presionar el botón “∧“ o “∨ “ para seleccionar la función:

IDIOMA

• En modalidad programación, presionar el botón “∧“ o “∨ “ para seleccionar la función:

DUREZA AGUA

y activarla mediante el botón “MENÚ/OK”.

• Aparecerá el mensaje:

DUREZA AGUA DUREZA 3

• Verificar, en la tira sumergida precedentemente en el agua, cuántos cuadrados han cambiado de color.

• Seleccionar la dureza adecuada del agua mediante el botón “∧“ o “∨“ (por ej. 2 cuadrados = Dureza 2) y almacenarla con el botón

“MENÚ/OK”

y a continuación activarla con el botón

“MENÚ/OK”.

Aparecerá el mensaje:

IDIOMA ESPANOL

Presionar el botón “∧“ o “∨ “ para seleccionar

el idioma deseado y mediante el botón “MENÚ/OK” almacenarlo.

DUREZA AGUA

El agua corriente contiene mayor o menor cantidad de sustancias calcáreas según la región. Por este motivo la máquina puede ser regulada en función del grado de dureza del agua de la localidad a la que está destinada, expresada en escala entre 1 y 4.

La máquina se encuentra programada en un valor medio (dureza 3). La dureza del

agua en la máquina debería regularse en función del tenor de calcáreo y del grado de dureza del agua, que se mide mediante la tira específica suministrada junto con la máquina. Sumergir brevemente (1

segundo) la tira suministrada en el agua y sacudirla ligeramente. Transcurrido un minuto los resultados de la prueba serán visibles en la tira.

• 90 •

Advertencia. Descalcificar la máquina una vez que se ha alcanzado la cantidad

correspondiente a la dureza del agua.

En el monitor aparecerá el mensaje:

DESCALCIFICACION MAQUINA PRONTA

TEMPERATURA

Esta función permite obtener el café más caliente o menos caliente, regulando para ello la temperatura del agua (mínima, baja, media, elevada y máxima).

• En modalidad programación, elegir mediante el botón “∧“ o “∨“ la función:

TEMPERATURA

A continuación activarla con el botón

“MENÚ/OK”.

Aparece el mensaje (por ejemplo):

TEMPERATURA MEDIA

• Mediante el botón “∧“ o “∨“ seleccionar la temperatura deseada y almacenarla presionando el botón “MENÚ/OK”.

PREINFUSIÓN

El proceso de preinfusión, mediante el cual el café es ligeramente humedecido antes de la infusión propiamente dicha, hace resaltar el aroma pleno del café, que adquiere así un sabor excelente.

• Mediante el botón “∧“ o “∨“ seleccionar la función:

PREINFUSION

a continuación activarla con el botón

“MENU/OK”.

Aparecerá el mensaje:

PREINFUSION ENCENDIDA

ESPAÑOL

• Aparecerá el mensaje:

PREMOLLENDA APAGADA

Seleccionar mediante el botón “∧“ o “∨“ y almacenar con el botón “MENÚ/OK”.

TOTAL CAFÉ

Esta función permite visualizar la cantidad de cafés que la máquina ha preparado hasta ese momento.

• En modalidad programación, mediante el botón “∧ “ o “∨“ seleccionar la función:

TOTAL CAFE

• Mediante el botón “∧“ o “∨“ seleccionar la desactivación de la función:

PREINFUSION APAGADA

o bien la prolongación de esta fase:

PREINFUSION LUNGA

A fin de exaltar el sabor de su café.

• Almacenar la selección mediante el botón

“MENÚ/OK”.

PREMOLEDURA

Mediante el proceso de premoledura la máquina muele dos veces: la primera para el tipo de café seleccionado, la segunda para el café sucesivo (aún no seleccionado).

Esta función conviene sólo si deben prepararse simultáneamente varios

cafés (por ej. durante una visita o una fiesta).

• En modalidad programación, mediante el botón “∧ “ o “∨“ seleccionar la función

PREMOLLENDA

activarla con el botón “MENÚ/OK”.

• 91 •

activarla con el botón “MENÚ/OK”. Aparecerá el mensaje, por ej.

TOTAL CAFE

REGULACIONES EN FÁBRICA

Esta función permite reinicializar los parámetros de funcionamiento de la máquina programados por la empresa fabricante.

• En modalidad programación, mediante la flecha “∧ “ o “∨“, seleccionar la función:

VALORES INICIALES

a continuación activarla con el botón “MENÚ/OK”. Aparecerá el mensaje:

VALORES INICIALES NO

• Si se desea reinicializar los parámetros seleccionar la flecha “∧“ o “∨“ y presionar el botón “MENÚ/OK” para confirmar la elección.

Advertencia. Una vez reinicializados

los parámetros de fábrica de pierden todas las programaciones personalizadas reguladas en la máquina.

ESPAÑOL

RELOJ

Esta función, activada y desactivada por el usuario, permite:

- visualizar la hora corriente cuando la máquina se encuentra en “AHORRO ENERGÍA” o en “SELECCIÓN FUNCIÓN”;

- seleccionar el horario de encendido y de apagado de la máquina.

Para hacer funcionar correctamente la programación es necesario programar la hora corriente.

• Mediante el botón “∧“ o “∨“ seleccionar la función:

RELOJ

activarla con el botón “MENÚ/OK”.

• Mediante el botón “∧“ o “∨“ seleccionar la función:

HORA RELOJ

activarla con el botón “MENÚ/OK”.

• Mediante el botón “∧“ o “∨“ programar la hora corriente y almacenarla presionando el botón “MENÚ/OK”;

HORA RELOJ

1:18

y activarla presionando el botón “MENÚ/OK”.

• Con el botón “∧ “ o “∨ “ elegir activación o no activación de la función

INDICAR HORA RELOJ ENCENDIDA

y almacenar presionando el botón

“MENÚ/OK”.

Nota. La visualización de la hora es

posible sólo en determinados momentos; esta función debe ser desactivada por el usuario.

• Si se desea desactivar la función, mediante el

botón “∧“ o “∨“ elegir:

INDICAR HORA RELOJ APAGADA

Y almacenar presionando el botón “MENÚ/OK”.

Para regular el encendido y el

apagado

La máquina puede encenderse y apagarse automáticamente, sin intervención del usuario. Es posible programar un solo horario de encendido y un solo horario de apagado.

A continuación, mediante el botón “∧“ o “∨“

programar los minutos y almacenar presionando el botón “MENU/OK”. De esta forma la hora ha quedado programada y la máquina retorna al menú precedente.

Nota. Manteniendo presionados los botones se obtiene un avance rápido

de los números.

Nota. El almacenamiento de la hora se mantiene incluso al apagar la máquina.

Para visualizar la hora en el monitor

• mediante el botón “∧“ o “∨“ seleccionar la función:

INDICAR HORA RELOJ

Nota. Esta función se activa sólo si el interruptor general (7) está

posicionado en “I” (encendido).

• Mediante el botón “∧“ o “∨“ seleccionar la función:

HORAS ON/OFF

y activarla presionando el botón “MENÚ/OK”.

• Mediante el botón “∧“ o “∨“ programar la hora de encendido y almacenarla presionando el botón “MENÚ/OK”;

HORAS ON/OFF ENCENDIDA 7:30

a continuación, mediante el botón “∧“ o “∨“ programar los minutos y almacenar

• 92 •

presionando el botón “MENÚ/OK”.

• Mediante el botón “∧“ o “∨“ programar la hora de apagado y almacenarla presionando el botón “MENÚ/OK”;

HORAS ON/OFF APAGADA 9:30

a continuación, mediante el botón “∧“ o “∨“

programar los minutos y almacenar presionando el botón “MENÚ/OK”.

Atención. En caso de que los horarios de

encendido y apagado coincidan, la máquina ignorará ambas programaciones. Después de esta programación el reloj deberá ser activado para poder funcionar normalmente.

Para activar el encendido y

el apagado

Nota. Esta función encuentra concre-

ta aplicación sólo en caso de que hayan sido regulados los horarios de encendido y de apagado.

• Mediante el botón “∧“ o “∨“ seleccionar la función:

RELOJ

y activarla presionando el botón “MENÚ/OK”.

• Aparecerá el mensaje:

RELOJ APAGADA

ESPAÑOL

En caso de que el horario corriente esté incluido en el período de desactivación, en el monitor aparecerá:

ECONOM. ENERGIA

Nota. Durante la fase de desactivación

la máquina puede ser reactivada en cualquier momento presionando el botón “MENÚ/OK”. A continuación, para desactivar nuevamente la máquina será necesario entrar en programación presionando el botón “MENÚ/OK” y salir de inmediato presionando el botón “ESC”.

CICLO DE LAVADO

Esta función permite ejecutar un ciclo de lavado con agua de los componentes que participan en la erogación del café.

Se aconseja la presencia de una per-

sona que controle la correcta ejecución de la operación de lavado.

• Para activar el ciclo de lavado se debe seleccionar

mediante el botón “∧“ o “∨“la función:

CICLO DE LAVADO

Para entrar en la función presionar el botón “MENÚ/OK” y presionar nuevamente el mismo botón “MENÚ/OK” para activar el ciclo de lavado.

• La conclusión del ciclo de lavado será

indicada en el monitor mediante el mensaje:

LLENAR DEPOSITO

En este caso, presionando el botón “MENÚ/

OK” se desactiva la función.

Elegir la activación de la función mediante el

botón “∧“ o “∨“ y, al aparecer:

RELOJ ENCENDIDA

almacenar presionando el botón “MENÚ/OK”.

A la salida de la programación la máquina controla los parámetros predispuestos.

A continuación llenar el depósito de agua, con lo cual la máquina automáticamente procederá en modalidad normal. En el monitor aparecerá:

SELECCIONAR FUNCION MAQUINA PRONTA

13 INFORMACIONES DE CARÁCTER

JURÍDICO

• Las siguientes informaciones de uso contienen

las informaciones necesarias para una utilización

• 93 •

ESPAÑOL

correcta, para las funciones operativas y el mantenimiento necesario del aparato.

• Estos conocimientos y la observación de éstas instrucciones, representan la premisa para un uso sin peligro respetando totalmente la seguridad en caso de funcionamiento y mantenimiento del aparato. Si se desea información adicional o si debiesen verificarse problemas particulares que se consideran que no están explicados en éstas instrucciones de uso con la suficiente claridad, le rogamos se ponga en contacto con el vendedor o directamente con el fabricante.

• Además, resaltamos que el contenido de estas instrucciones de uso no forman parte de una convenio precedente o ya existente, de un acuerdo o de un contrato legal y que no le cambian la sustancia.

• Todas las obligaciones del fabricante se basan en el respectivo contrato de compraventa que contiene también el reglamento completo y exclusivo referente a las prestaciones de garantía.

• Las normas de garantía contractuales no se limitan ni se extienden en base a las presentes explicaciones.

• Las instrucciones de uso contienen información protegida por el derecho de autor.

• No está permitido fotocopiarlas o traducirlas en otro idioma sin el previo acuerdo escrito por parte del Fabricante.

14 SUPRESIÓN

• Inutilizar los aparatos que no se vayan a usar más.

• Quitar el enchufe de la toma y cortar el cable eléctrico.

• Entregar los aparatos fuera de uso a un centro de recogida apropiado.

15 INDICACIONES EN EL MONITOR

DECALCIFICACION

• Descalcificar la máquina (véase Cap. 11)

LLENAR DEPOSITO

• Llenar el depósito del agua (9) con agua potable fresca (Fig. 03).

FALTA GRANOS

• Llenar el depósito café en granos con café en granos y reanudar el ciclo de erogación café.

VACIAR POSOS

• Abrir la puertecilla (15), extraer el cajón recogedor de posos (10) y depositar los posos en un contenedor adecuado.

Nota importante. El cajón recogedor de posos debe ser vaciado sólo con máquina encendida. El cajón debe permanecer extraído al menos durante cinco segundos. El vaciado del cajón con máquina apagada provoca la imposibilidad de erogar el café al reencender la máquina misma.

GRUPO FALTA

• Instalar correctamente el grupo erogador (17).

RECIP. POSOS FALTA

• Introducir correctamente la vasija recogedora de gotas (12) y el cajón recogedor de posos (10).

A través del monitor la máquina guía al usuario a fin de garantizar un uso correcto de la misma. A continuación se indican los mensajes de alarma que impiden la erogación del café, con indicación para el usuario de lo que debe hacer para obtener un uso correcto de la máquina.

ECONOM. ENERGIA

• Presionar el botón (28) “MENÚ/OK”

CERRAR PUERTA

• Cerrar la puertecilla delantera (15).

MOLIN BLOQUEADO

GRUPO BLOQUEADO

• Contactarse con un centro de asistencia autorizado.

• 94 •

16 ANOMALÍAS, CAUSAS Y REMEDIOS

samelborPsasuaCsoidemeR

edneicneesonaniuqámaLalaadatcenocátseonaniuqámaL

olátseonéfaclE

etneilacetnemetneicifus

ropavoetneilacaugaelasoNátseropavedobutledoicifirolE

etnematnelelaséfaclEonifodaisamedéfaC oéfacedalczemalraibmaC

amercacopeneitéfaclEleoadaucedaalseonalczemaL

odaisamedatisecenaniuqámaL

aloesratnelacarapopmeit

obutledelaseuqaugaeddaditnac

.adatimilátse

edeupesonrodagoreopurglE

.reartxe

elasonéfaclEoicusopurG opurgleraipmiL

acirtcéleder

.odarutbo

oicusrodagoreopurG .odpA(rodagoreopurgleraipmiL

.lacedodacsata

.odicudortni

saírfnátseéfacedsazatsaL éfacedsazatsalratnelaC

onóiccaferrotedocserfseonéfac

.oseurgyumseodilomleneib

átseaniuqámaledotiucriclE

.nóicisopedareufrodagoreopurG alrarreC.aniuqámalrednecnE

sodnofedrodegocernójaC

ESPAÑOL

deralaaniuqámalratcenoC

.acirtcéle

edobutledoicifiroleraipmiL

.reliflanunocropav

.)5.odpA(odilomleraluger

)6.odpA(sisodalriunimsiD

)01

oéfacedalczemalraibmaC

.odpAleneomocodilomleraluger

)6.odpA(sisodalratnemuA.5

aniuqámalracificlacseD

opurglE.oicivresedallicetreup etnemacitámotuaevleuvrodagore

.laicininóicisopala

sodnofedrodegocernójacleracaS

nóicagoreedopurgleracasedsetna

atlasisoD .sisodalriunimsiD

.rodagore

ledroiretxeleropelaséfaclE

odiurtsborodagorE soicifirosusyrodagoreleraipmiL

etnemadipáryumelaséfaclErodenetnocledroiretnileneéfacocoP éfacnocrodenetnocleranelleR

.aseurgéfacedalczeM .alczemedopitleraibmaC

.ajabsisoD .sisodalratnemuA

atcerrocninóicisopnerodagorE rodagoreleracolocarevloV

.adilased

.odazilifoilonodilom

• 95 •

NEDERLAND

BELANGRIJKE

VOORZORGSMAATREGELEN

Bij het gebruik van elektrische huishoudelijke apparaten is het raadzaam enkele voorzorgsmaatregelen in acht te nemen, om brandgevaar, elektrische schokken en/of dergelijke ongelukken zoveel mogelijk te voorkomen. 1 Aandachtig alle aanwijzingen en informatie in deze

gebruiksaanwijzing en andere folders lezen, die zich in de verpakking mochten bevinden, voordat het espresso

apparaat wordt gebruikt. 2 De hete oppervlakken niet aanraken. 3 Geen kabels, stekkers of het apparaat zelf in water of andere

vloeistoffen onderdompelen om brandgevaar, elektrische

schokken of ongelukken te vermijden. 4 Extra goed opletten indien het apparaat gebruikt wordt met

kinderen in de buurt. 5 De stekker uit het stopcontact trekken als het apparaat niet

gebruikt of gereinigd wordt. Wachten totdat het apparaat

afgekoeld is voordat de onderdelen verwijderd worden of

aangebracht, ook in geval van reiniging. 6 Het apparaat niet gebruiken als de kabel of stekker

beschadigd zijn ofwel in geval van schade of breuk. Het

apparaat laten controleren of repareren bij het

dichtstbijzijnde servicecentrum. 7 Door het gebruik van niet door de producent aangeraden

onderdelen kan er schade aan dingen of letsel aan personen

worden aangericht. 8 Het espresso apparaat nooit in de open lucht gebruiken. 9 De kabel niet van de tafel laten hangen en niet met hete

oppervlakken in aanraking laten komen. 10 Het espresso apparaat uit de buurt van warmtebronnen

houden. 11 Controleren dat het espresso apparaat altijd in de stand “0” (uit)

staat, voordat de stekker in het stopcontact wordt gestoken. Indien

men het apparaat uitschakelen wil,de machine uitzetten en dan de

stekker uit het stopcontact trekken. 12 Het apparaat mag alleen voor huishoudelijk gebruik

gebruikt worden. 13 Uiterst goed opletten tijdens het gebruik van de stoom.

GELIEVE DEZE GEBRUIKSAAN-

WIJZINGEN TE BEWAREN

• 96 •

WAARSCHUWING

Het espresso apparaat is alleen maar voor huishoudelijk gebruik geschikt. Al de servicewerkzaamheden of reparaties, behalve de reiniging en het normale onderhoud moeten door een bevoegd Servicecentrum uitgevoerd worden. Het apparaat niet in water onderdompelen. Elke reparatie dient door een bevoegd Servicecentrum te worden uitgevoerd. 1 Controleren dat de aangetoonde spanning op het

plaatje overeenkomt met de spanning van het stopcontact.

2 Nooit lauw of warm water gebruiken, om het

waterreservoir te vullen. Alleen maar koud water gebruiken.

3 De warme onderdelen van het apparaat en de

voedingskabel tijdens de werking niet met de handen aanraken.

4 Nooit reinigen met schuurmiddelen of scherp

gereedschap. Een met water bevochtigde zachte doek is voldoende.

5 Gebruik mineraalwater zonder koolzuur, om de

vorming van kalkaanslag te vermijden.

AANWIJZINGEN OVER DE

ELEKTRICITEITSKABEL

A Er wordt een nogal kort elektriciteitssnoer geleverd

om te voorkomen dat het in elkaar draait of dat u

erover kunt struikelen. B Er kan een verlengsnoer gebruikt worden. C Als u een verlengsnoer gebruikt, controleer dan:

1 of de spanning die op het verlengsnoer vermeld is

minstens gelijk is aan de spanning van het apparaat;

2 of er een stekker aan zit met drie pinnen met aarde

(als het snoer van het apparaat van dit type is);

3 of het snoer niet van de tafel hangt zodat u er

niet over kunt struikelen.

1 ALGEMENE INFORMATIE

Het espresso apparaat is geschikt, om zowel koffiebonen als koffiepoeder te gebruiken voor de toebereiding van een espresso, en is voorzien van een inrichting voor de stoom en het warme water. Het hoofddeel van het apparaat, met zijn sierlijk design, is voor huishoudelijk gebruik gepland en is niet geschikt voor een voortdurende beroepswerking.

WAARSCHUWING! Er worden geen verantwoordelijkheden overgenomen

in geval van:

• Verkeerd gebruik en niet overeenkomstig met de voorziene werking;

• Reparaties die niet door het bevoegde Servicecentrum werden uitgevoerd;

• Werkzaamheden aan de voedingskabel;

• Werkzaamheden aan de onderdelen van het apparaat;

• Gebruik van niet originele reserveonderdelen en accessoires;

In deze gevallen vervalt de garantie

1.1 Vereenvoudiging van het lezen

De waarschuwingsdriehoek geeft alle belangrijke informatie voor de

veiligheid van de gebruiker aan. Volg deze aanwijzingen nauwgezet, om ernstige verwondingen te vermijden.

Dit symbool vertegenwoordigt de

informatie, die in overweging dient genomen te worden, zodat het apparaat beter werkt.

De afbeeldingen in overeenkomst met de tekst bevinden zich voorin de

gebruiksaanwijzing. Het wordt aangeraden, deze pagina’s gedurende het lezen van de gebruiksaanwijzingen open te houden.

1.2 Gebruik van deze gebruik-

saanwijzingen

Gelieve deze gebruiksaanwijzingen op een veilige plaats te bewaren en voeg deze bij het espresso apparaat bij, indien iemand anders het

• 97 •

NEDERLAND

apparaat zou gebruiken. Om verdere informatie te verkrijgen of in geval van problemen, die niet helemaal verklaard of ontoereikend waren, kunt U zich aan het bevoegde Servicecentrum richten.

2 TECHNISCHE GEGEVENS

• Nominale Spanning Zie het plaatje op het apparaat

• Nominale Capaciteit Zie het plaatje op het apparaat

• Materiaal van het apparaat

Thermoplasten (ABS)

• Afmetingen (l x b x h) (mm)

280x385x390

• Gewicht (Kg)

• Netsnoer (mm)

1200

• Bedieningspaneel

Vooraanzicht (Digitaal display)

• Waterreservoir

Afneembaar

• Voeding Zie het plaatje op het apparaat

• Waterreservoir (lt.)

1,3

• Inhoud van de koffiehouder (gr)

230 gr. voor koffiebonen

• Druk van de pomp (bar)

• Thermoblok/Doorstroomelement

2 - Aluminium

• Veiligheidsinstallaties

Veiligheidsventiel voor de Thermoblokdruk;

veiligheidsthermostaat.

Wijzigingen in de constructie en de uitvoering, ingegeven door de technologische vooruitgang, voorbehouden.

Machine in overeenstemming met de Europese richtlijn 89/336/EEG (Wetsbesluit 476 van 04/ 12/92), betreffende de opheffing van radio-/ televisiestoringen.

NEDERLAND

100

250

100

Afstanden in mm

• 98 •

3 VEILIGHEIDSMAATREGELEN

De onderdelen onder stroom nooit met water in aanraking brengen: gevaar van kortsluiting! De opgewarmde stoom en het water kunnen brandwonden veroorzaken! De stoom of het warme water nooit in de richting van lichaamsdelen richten, de tuit van de stoom/het warme water behoedzaam aanraken: gevaar voor verbrandingen!

Gebruiksbestemming

- Het espresso apparaat is alleen voor huishoudelijk gebruik geschikt.

- Het is verboden technische wijzigingen aan te brengen en het apparaat onwettelijk te gebruiken; met de voorziene gevolgen voor zulk een risico!

- Het espresso apparaat mag alleen maar door volwassenen worden gebruikt.

Stroomvoeding

- Het espresso apparaat mag alleen maar aan een passend stopcontact aangesloten worden.

- De spanning moet overeenkomen met de spanning aangeduid op het plaatje van het apparaat.

Voedingskabel (Fig.A)

- Het espresso apparaat mag nooit met beschadigde voedingskabel gebruikt worden. De beschadigde voedingskabel dient onmiddellijk vervangen te worden.

- Laat de beschadigde kabels en stekkers direct door het bevoegd Servicecentrum vervangen.

- De voedingskabel mag niet in aanraking komen met hoeken en scherpe randen, over warme voorwerpen en dient voor de olie beschermd te worden.

- Het espresso apparaat nooit d.m.v. de kabel verplaatsen of trekken.

- De stekker niet met het snoer uit het stopcontact trekken en niet aanraken met natte

• 99 •

NEDERLAND

handen of voeten.

- Het moet vermeden worden, dat de voedingskabel van tafels of rekken hangt.

Voor de bescherming van anderen (Fig.B)

- Vergewis u ervan dat kinderen niet de mogelijkheid hebben met het koffiezetapparaat te spelen. Kinderen realiseren zich de gevaren die samenhangen met elektrische apparaten niet.

- Laat nooit het verpakkingsmateriaal in de nabijheid van kinderen.

Brandgevaar (Fig.C)

- De opgewarmde stoomstraal en/of warm water nooit in de richting van zichzelf of anderen richten: gevaar voor brandwonden.

- Gebruik altijd de handgrepen of knoppen.

- Geen voorwerpen in de openingen van het apparaat stoppen (Gevaar! Elektrische stroom!).

Ruimte voor installatie, gebruik en onderhoud (Fig.D)

- Een gelijkmatig oppervlak kiezen.

- Zet het koffiezetapparaat op een veilige plek, waar niemand het kan laten omvallen of erdoor verwond kan raken.

- Een goed verlichte, hygiënische omgeving kiezen met toegankelijk stopcontact.

- Zet het apparaat niet op erg warme oppervlakken of in de buurt van open vuur, om te vermijden dat het frame smelt of anderszins beschadigd raakt.

- Het apparaat 10 cm vanaf muren en kookplaten stellen.

- De machine niet in een ruimte met een lagere temperatuur dan 0°C plaatsen; er bestaat het gevaar dat het apparaat door bevriezing beschadigd wordt.

- Het stopcontact moet altijd bereikbaar zijn.

- Het espresso apparaat nooit in de open lucht gebruiken.

Reiniging (Fig.E)

- Alvorens met het reinigen van het apparaat te beginnen, dient de hoofdschakelaar (7) in stand “O” te staan en moet vervolgens de

NEDERLAND

stekker uit het stopcontact verwijderd worden.

- Bovendien moet men wachten, dat het apparaat afgekoeld is.

- Het toestel nooit in water onderdompelen! Absoluut vermijden, dat het apparaat met waterstralen in contact komt.

- Het is streng verboden binnenin het apparaat te werken.

Bewaring van het apparaat

- Indien het apparaat gedurende een lange periode niet gebruikt wordt, moet hij uitgeschakeld en de stekker uit het stopcontact verwijderd worden.

- Het apparaat op een droge plaats en buiten het bereik van kinderen bewaren.

- Het apparaat tegen stof en vuil beschermen.

Reparaties /Onderhoud

- In geval van beschadiging, gebrek of verdacht van beschadiging na een val, moet de stekker onmiddellijk uit het stopcontact verwijderd worden. Nooit een beschadigd apparaat in werking zetten.

- Slechts de bevoegde Servicecentra kunnen het apparaat repareren.

- Indien het apparaat niet door het bevoegde Servicecentrum gerepareerd wordt, is de producent niet verantwoordelijk voor welke schade ook.

Brandwering

- In geval van brand moeten de (CO2) brandblusapparaten gebruikt worden. Geen water of poeder-brandblusapparaten benutten

BESCHRIJVING VAN DE ONDERDELEN

Fig.01

1 Houder voor de koffiebonen 2 Afneembaar deksel voor de houder van

de koffiebonen (aroma bewaring) 3 Instelknop voor de koffiemaling 4 Instelknop voor de dosis van gemalen

koffie 5 Deksel van de koffiedosering van de 2e

koffiesoort 6 Oppervlak voor de koffiekopjes 7 Hoofdschakelaar (ON/OFF) 8 Deksel van het waterreservoir 9 Waterreservoir 10 Afvalbak voor de koffieprut 11 Voedingskabel 12 Lekbak+rooster 13 In hoogte verstelbare koffie afgifte 14 Stoompijp/heet waterpijp 15 Voorpaneel 16 Knop voor de stoomafgifte 17 Koffiegroep/transporteur 18 Bedieningspaneel 19 T-sleutel voor de koffiegroep 20 Borsteltje voor de reiniging 21 Maatschep

Bedieningspaneel

22 Selectieknop espressokoffie / Pagina

omhoog in de programmeerwijze

23 Knop voor afgifte koffie / Pagina omlaag

in de programmeerwijze 24 Knop voor afgifte aangelengde koffie /

ESC in de programmeerwijze 25 Selectieknop gemalen koffie 26 Selectieknop heetwaterfunctie 27 Selectieknop ontkalkfunctie 28 Selectieknop Programmering / “OK” in de

programmeerwijze 29 LCD-display 30 Drijver voor volle lekbak

• 100 •

SPIDEM SUP025MYDR User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
