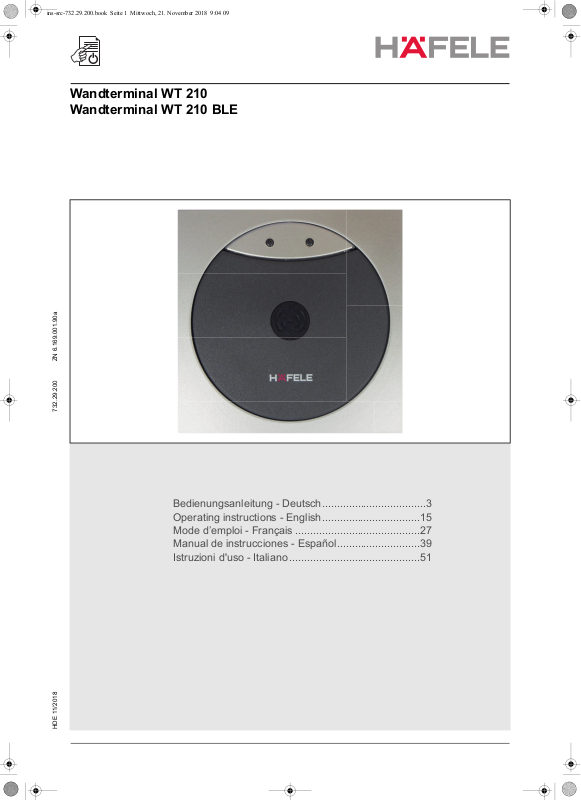

Wandterminal WT 210
Wandterminal WT 210 BLE
Bedienungsanleitung - Deutsch...................................3
Operating instructions - English.................................15
Mode d’emploi - Français ..........................................27
Manual de instrucciones - Español............................39
Istruzioni d'uso - Italiano............................................51
HDE 11/2018 732.29.200 ZN 6.169.001.90a
Inhaltsverzeichnis
1. Hinweise zu dieser Bedienungsanleitung ............................................. 3
1.1 Inhalt und Zielgruppe der Anleitung ...................................................... 3
1.2 Pflichten des Betreibers ........................................................................ 3
1.3 Qualifikation des Personals .................................................................. 4
1.4 Haftungsausschluss .............................................................................. 5
2. Informationen zum Produkt ................................................................... 5
2.1 Bestimmungsgemäße Verwendung ...................................................... 5
2.2 Bestimmungswidrige Verwendung ........................................................ 6
3. Technische Daten ................................................................................. 6
3.1 Anschluss- und Leistungswerte ............................................................ 6
3.2 Umgebungsbedingungen im Betrieb ..................................................... 6
3.3 Maße und Gewichte .............................................................................. 6
4. Sicherheit .............................................................................................. 6
4.1 Sicherheitshinweise und Symbole in dieser Anleitung .......................... 6
4.2 Sicherheitskennzeichnung .................................................................... 8
4.3 Restrisiken ............................................................................................ 8
4.4 Umweltschutz ........................................................................................ 9
4.5 Sicherheitshinweise und Gefahren ....................................................... 9
5. Montage .............................................................................................. 10
6. Inbetriebnahme ................................................................................... 10
6.1 Erste Inbetriebnahme .......................................................................... 10
7. Schließrechte zuweisen ....................................................................... 11
8. Schließrechte löschen ......................................................................... 12
8.1 Schließrechte einzelner Keys löschen ................................................ 12
8.2 Vorgehen bei verlorenem Benutzerkey ............................................... 12
9. Bedienung ........................................................................................... 12
10. Störungsbehebung .............................................................................. 12
11. Reinigung / Wartung ........................................................................... 13
11.1 Reinigung ........................................................................................... 13
11.2 Instandhaltung / Wartung ................................................................... 13
12. EU-Konformitätserklärung ................................................................... 13
HDE 11/2018 732.29.200
2
Bedienungsanleitung - Deutsch
1. Hinweise zu dieser Bedienungsanleitung
1.1 Inhalt und
Zielgruppe der
Anleitung
Die Beachtung dieser Bedienungsanleitung ist unerlässlich für den erfolgreichen
und gefahrlosen Betrieb des Produkts. Alle vorgegebenen Anweisungen und Hinweise beachten!
Für den Betrieb sind die folgenden Dokumente zu beachten:
• Bedienungsanleitung
• Montageanleitung
Die folgenden Anleitungsteile müssen von den genannten Personengruppen gelesen und befolgt werden, bevor diese mit dem Produkt umgehen:
Personengruppe zu lesender Anleitungsteil
Betreiber komplette Bedienungsanleitung
Montage- und
Inbetriebnahmepersonal
Personal mit Schließrechten Kapitel 6 - 9 der Bedienungsanleitung
Benutzer Der Betreiber muss den Benutzer in die sichere
de
komplette Montageanleitung
komplette Bedienungsanleitung
komplette Montageanleitung
und sachgerechte Bedienung des Produkts einweisen.
1.2 Pflichten
des Betreibers
Betreiber ist diejenige Person, die das Zutrittskontrollsystem zu gewerblichen oder
wirtschaftlichen Zwecken selbst betreibt oder einem Dritten zur Nutzung/Anwendung überlässt und während des Betriebs die rechtliche Produktverantwortung für
den Schutz des Benutzers des Personals oder Dritter trägt.
Betreiberpflichten
Das Zutrittskontrollsystem wird üblicherweise im gewerblichen Bereich eingesetzt.
Der Betreiber des Zutrittskontrollsystems unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit.
Neben den Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbereich des Zutrittskontrollsystems gültigen Sicherheits-, Arbeitsschutz- und Umweltschutzvorschriften eingehalten werden.
Dabei gilt insbesondere Folgendes:
• Der Betreiber muss dafür sorgen, dass Fluchtwege und Fluchttüren im Gefahrenfall für alle Personen begehbar sind.
• Der Betreiber muss sich über die geltenden Arbeitsschutzvorschriften informieren und in einer Gefährdungsbeurteilung zusätzlich Gefahren ermitteln, die
sich durch die speziellen Arbeitsbedingungen am Einsatzort des Zutrittskontrollsystems ergeben. Diese muss er in Form von Betriebsanweisungen für den
Betrieb des Zutrittskontrollsystems umsetzen.
• Der Betreiber muss während der gesamten Einsatzzeit des Zutrittskontrollsystems prüfen, ob die von ihm erstellten Betriebsanweisungen dem aktuellen
Stand der Regelwerke entsprechen, und diese, falls erforderlich, anpassen.
• Der Betreiber muss die Zuständigkeiten für Installation, Bedienung, Störungsbeseitigung, Wartung und Reinigung eindeutig regeln und festlegen.
• Der Betreiber muss dafür sorgen, dass alle Personen, die mit dem Zutrittskontrollsystem umgehen, diese Anleitung gelesen und verstanden haben. Darüber
hinaus muss er das Personal in regelmäßigen Abständen schulen und über die
Gefahren informieren.
HDE 11/2018 732.29.200
3
Weiterhin ist der Betreiber dafür verantwortlich, dass das Zutrittskontrollsystem stets
in technisch einwandfreiem Zustand ist. Daher gilt Folgendes:
• Der Betreiber muss dafür sorgen, dass die in dieser Anleitung beschriebenen
Wartungsintervalle eingehalten werden.
• Der Betreiber muss alle Sicherheitseinrichtungen regelmäßig auf Funktionsfähigkeit und Vollständigkeit überprüfen lassen.
Der Betreiber muss für Folgendes sorgen:
• Die Bedienungsanleitung sowie die Montage- und Wartungsanleitung müssen
den genannten Personengruppen stets griffbereit zur Verfügung stehen.
• Die Personengruppen müssen die für sie relevanten Teile der Anleitung lesen,
bevor sie mit dem Produkt umgehen.
• Benutzer des Schließsystems, die keinen Zugang zur Bedienungsanleitung haben (Hotelgäste, Patienten, etc.), müssen vom Betreiber in die ordnungsgemäße
Nutzung des Produkts eingewiesen werden.
• Die Anleitungen müssen bis zur Entsorgung des Produkts aufbewahrt und bei
Betreiberwechsel an den neuen Betreiber weitergeben werden.
• Jeder Missbrauch der Keys muss verhindert werden.
• Programmier- und Löschkeys müssen an einem sicheren Ort aufbewahrt werden, da mit beiden Keys Unbefugte Zutritt zu Zimmern erhalten können.
1.3 Qualifikation
des Personals
Grundlegende Anforderungen
Als Personal sind nur Personen zugelassen, von denen zu erwarten ist, dass sie
ihre Arbeit zuverlässig ausführen.
Personen, deren Reaktionsfähigkeit beeinflusst ist, z. B. durch Drogen, Alkohol oder
Medikamente, sind nicht zugelassen.
Bei der Personenauswahl sind eine entsprechende Ausbildung sowie die am Einsatzort geltenden berufsspezifischen Vorschriften zu beachten.
1.3.1 Montage- und Inbetriebnahmepersonal
Die Montage und die erste Inbetriebnahme dürfen nur von ausgebildetem Fachpersonal durchgeführt werden. Folgende Kenntnisse werden vorausgesetzt:
• nationale Unfallverhütungsvorschriften
• nationale Brandschutzverordnungen
• elektrotechnische Fachkenntnisse
Verfügt das Montage- und Inbetriebnahmepersonal über eine dieser Qualifikationen
nicht, muss ein fachkundiges Montageunternehmen beauftragt werden.
Personen, die unter Einfluss von Drogen, Alkohol oder die Reaktionsfähigkeit beeinflussenden Medikamenten stehen, dürfen das Produkt nicht montieren und in Betrieb nehmen.
Personal in der Ausbildung darf das Produkt nur unter Aufsicht oder nach Autorisierung durch eine erfahrene Person montieren und in Betrieb nehmen.
Für die Einhaltung der VDE-Vorschriften (bzw. der nationalen Vorschriften für Elektrotechnik und Elektronik) sind der Betreiber und der Monteur selbst verantwortlich.
1.3.2 Bedienpersonal (Personal mit Schließrechten)
Das Bedienpersonal muss über Folgendes informiert sein:
• den sicheren und sachgerechten Umgang mit dem Produkt
• die Notöffnungsmöglichkeit
• den verantwortungsbewussten Umgang mit Schließrechten zu fremden Zimmern
HDE 11/2018 732.29.200
4
1.3.3 Wartungs- und Instandhaltungspersonal
Reinigungsarbeiten am Produkt dürfen vom Bedienpersonal durchgeführt werden
(nach Autorisierung durch den Betreiber).
Wartungsarbeiten sind unzulässig.
In dieser Anleitung werden die im Folgenden aufgeführten Qualifikationen des Per-
sonals für die verschiedenen Tätigkeitsbereiche benannt:
Elektrofachkraft
Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage,
Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbständig
zu erkennen und zu vermeiden.
Die Elektrofachkraft ist speziell für das Arbeitsumfeld, in dem sie tätig ist, ausgebildet und kennt die relevanten Normen und Bestimmungen.
Unbefugte
WARNUNG
Lebensgefahr für Unbefugte durch Gefahren im Gefahren- und Arbeitsbereich!
Unbefugte Personen, die die hier beschriebenen Anforderungen nicht erfüllen, kennen die Gefahren im Arbeitsbereich nicht. Daher besteht für Unbefugte die Gefahr schwerer Verletzungen bis hin zum Tod.
• Unbefugte Personen vom Gefahren- und Arbeitsbereich fernhalten.
• Im Zweifel Personen ansprechen und sie aus dem Gefahren- und Arbeitsbereich weisen.
• Die Arbeiten unterbrechen, solange sich Unbefugte im Gefahren- und
Arbeitsbereich aufhalten.
de
1.4 Haftungsausschluss
Es wird keine Haftung übernommen für Verletzungen oder Schäden, die aus einem
oder mehreren der nachfolgenden Gründe entstehen:
• bestimmungswidrige Verwendung
• Weglassen der Notöffnungsmöglichkeit
• Unkenntnis oder Nichtbeachtung der Anleitung
• unzureichend qualifiziertes / unterrichtetes Personal
• fahrlässiger Umgang mit dem Produkt
2. Informationen zum Produkt
2.1 Bestimmungsgemäße Verwendung
Das Produkt ist ein Wandterminal und für den Einsatz als Zutrittskontrolle in Hotels,
Krankenhäusern und anderen Gebäuden bestimmt.
Das Wandterminal ist für den Innen- und Außenbereich geeignet.
Bei Störungs- und Notfällen ist gemäß den geltenden örtlichen und nationalen Si-
cherheitsbestimmungen sicherzustellen, dass an Türen, an denen dieses Produkt
installiert ist, eine Notöffnungsmöglichkeit vorhanden ist.
Zur bestimmungsgemäßen Verwendung gehört auch, dass die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen eingehalten
werden.
HDE 11/2018 732.29.200
5
2.2 Bestimmungswidrige Verwendung
3. Technische Daten
3.1 Anschluss- und
Leistungswerte
3.2 Umgebungsbedingungen im Betrieb
Jede Verwendung, die nicht in Kapitel 2.1 genannt wird, gilt als bestimmungswidrig.
Für hieraus resultierende Schäden trägt das Risiko allein der Betreiber. Insbesondere ist folgende Verwendung nicht zulässig:
• Einsatz in explosionsgefährdeter Umgebung
• Einsatz nahe elektromagnetisch empfindlicher Geräte
• Einsatz in aggressiver (z. B. salz- oder chlorhaltiger) Umgebung
• Weglassen von Bauteilen bei der Montage
• Änderung der Montagereihenfolge
• Einsatz anderer als der Originalteile
• Einsatz defekter oder beschädigter Bauteile
• Umbauten oder Reparaturen am Produkt
Spannung 12 V bis 24 V DC, ± 15 %
Stromaufnahme, max bei (12V) 0,2 A
Leistungsaufnahme, max. 3 W
Betriebstemperatur -25 °C – +70 °C
3.3 Maße und Gewichte
4. Sicherheit
4.1 Sicherheitshinweise und Symbole in
dieser Anleitung
Rel. Luftfeuchte, max. 10 – 95 %, nicht kondensierend
Schutzart (vorn) IP 65
Schutzart (hinten) IP 44
Abmessungen H 81 mm x B 81 mm x T 15 mm
Einbautiefe (ohne Leitung) 35 mm
Sicherheitshinweise
Sicherheitshinweise folgen in dieser Anleitung einer einheitlichen Struktur. Sie werden durch ein Signalwort eingeleitet, das das Ausmaß der Gefährdung zum Ausdruck bringt. Ihnen folgt die Quelle der Gefahr sowie Maßnahmen zu deren
Vermeidung.
Folgende Gefahrenstufen werden unterschieden:
GEFAHR
Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar
gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt,
wenn sie nicht gemieden wird.
WARNUNG
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
HDE 11/2018 732.29.200
6
VORSICHT
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
HINWEIS
Der Hinweis wird verwendet, um auf gefährliche Situationen hinzuweisen,
die zu möglichen Sachschäden/Folgeschäden am Produkt oder Schäden für
die Umwelt führen können. Der Hinweis wird auch verwendet für wichtige Zusatzinformationen.
Sicherheitshinweise in Handlungsanweisungen
Sicherheitshinweise können sich auf bestimmte, einzelne Handlungsanweisungen
beziehen. Solche Sicherheitshinweise werden in die Handlungsanweisung eingebettet, damit sie den Lesefluss beim Ausführen der Handlung nicht unterbrechen.
Es werden die oben beschriebenen Signalworte verwendet.
Beispiele
1. Schrauben lösen.
2. Leitung anbringen
de
VORSICHT
Klemmgefahr für Leitung am Deckel!
Lage der Leitung beachten. Deckel vorsichtig schließen.
3. Schrauben festdrehen.
Besondere Sicherheitshinweise
Um auf besondere Gefahren aufmerksam zu machen, werden in Sicherheitshinweisen folgende Symbole eingesetzt:
Warnzeichen Art der Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor einer Gefahrenstelle
Dieses Symbol hebt nützliche Tipps und Empfehlungen sowie
Informationen für einen effizienten und störungsfreien Betrieb
hervor.
Weitere Kennzeichnungen
Zur Hervorhebung von Handlungsanweisungen, Ergebnissen, Auflistungen, Verweisen und anderen Elementen werden in dieser Anleitung folgende Kennzeichnungen verwendet:
HDE 11/2018 732.29.200
7
1.>, 2.>, 3.> Schritt-für-Schritt-Handlungsanweisungen
Ergebnisse von Handlungsschritten
• Auflistungen ohne festgelegte Reihenfolge
[Taster]
Bedienelemente (z. B. Taster, Schalter), Anzeigeelemente (z. B. Signalleuchten)
"Anzeige" Bildschirmelemente (z. B. Schaltflächen, Belegung
von Funktionstasten)
4.2 Sicherheitskennzeichnung
Die folgenden Aufkleber befinden sich an einer oder an mehreren Komponenten
des Zutrittskontrollsystems. Sie beziehen sich auf die unmittelbare Umgebung, in
der sie angebracht sind.
Elektrische Spannung
An der so gekennzeichneten Komponente dürfen nur Elektrofachkräfte
arbeiten.
Unbefugte dürfen den so gekennzeichneten Schrank nicht öffnen.
Durchkreuzte Mülltonne
Dieses Bild zeigt an, dass die jeweilige Komponente nicht im Hausmüll
entsorgt werden darf.
4.3 Restrisiken Die Komponenten sind nach dem Stand der Technik und gemäß aktuellen Sicher-
heitsanforderungen konzipiert. Dennoch verbleiben Restgefahren, die umsichtiges
Handeln erfordern. Im Folgenden sind die Restgefahren und die hieraus resultierenden Verhaltensweisen und Maßnahmen aufgelistet.
Elektrischer Strom
GEFAHR
Lebensgefahr durch elektrischen Strom!
Bei Berührung spannungsführender Teile besteht unmittelbare Lebensgefahr durch Stromschlag.
Eine Beschädigung der Isolation oder einzelner Bauteile kann lebensgefährlich sein.
• Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen lassen.
• Bei Beschädigungen der Isolation Spannungsversorgung sofort abschalten und Reparatur veranlassen.
• Vor Beginn der Arbeiten an aktiven Teilen elektrischer Anlagen und
Betriebsmittel den spannungsfreien Zustand herstellen und für die
Dauer der Arbeiten sicherstellen. Dabei die 5 Sicherheitsregeln beachten:
– Freischalten.
– Gegen Wiedereinschalten sichern.
– Spannungsfreiheit feststellen.
– Erden und kurzschließen.
– Benachbarte, unter Spannung stehende Teile abdecken oder ab-
schranken.
• Niemals Sicherungen überbrücken oder außer Betrieb setzen. Beim
Auswechseln von Sicherungen die korrekte Stromstärkenangabe einhalten.
• Feuchtigkeit von spannungsführenden Teilen fernhalten. Diese kann
zum Kurzschluss führen.
HDE 11/2018 732.29.200
8
4.4 Umweltschutz
de
HINWEIS
Gefahr für die Umwelt durch falsche Handhabung von umweltgefährdenden Stoffen!
Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei
falscher Entsorgung, können erhebliche Schäden für die Umwelt entstehen.
• Die unten genannten Hinweise zum Umgang mit umweltgefährdenden
Stoffen und deren Entsorgung stets beachten.
• Wenn umweltgefährdende Stoffe versehentlich in die Umwelt gelangen,
sofort geeignete Maßnahmen ergreifen. Im Zweifel die zuständige Kommunalbehörde über den Schaden informieren und geeignete zu ergreifende Maßnahmen erfragen.
Folgende umweltgefährdende Stoffe werden verwendet:
Elektrische und elektronische Bauteile
Elektrische und elektronische Bauteile können giftige Werkstoffe enthalten. Diese
Bauteile müssen getrennt gesammelt werden und bei kommunalen Sammelstellen
abgegeben werden oder durch einen Fachbetrieb entsorgt werden.
4.5 Sicherheitshinweise und Gefahren
Das Produkt ist nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei Montage und Verwendung Gefahren
für Personen bzw. Schäden am Produkt oder anderen Sachwerten entstehen.
WARNUNG
Lebensgefahr durch fehlende Notöffnungsmöglichkeit!
Wenn das Produkt ohne Notöffnungsmöglichkeit installiert wird, kann der Zutrittspunkt im Störungsfall nicht von außen geöffnet werden. Treten während
des Störungsfalls Notfälle auf, werden dadurch Rettungsmaßnahmen behindert.
> Der Betreiber muss sicherstellen, dass für den Zutrittspunkt, an dem die-
ses Produkt installiert ist, für Störungsfälle eine Notöffnungsmöglichkeit
besteht.
> Häfele haftet nicht für Schäden, die durch Weglassen der Notöffnungs-
möglichkeit entstehen.
WARNUNG
Gefahr bei Fehlgebrauch!
Der Fehlgebrauch des Produkts kann zu gefährlichen Situationen führen.
> Produkt niemals in explosionsgefährdeten Bereichen benutzen.
> Produkt niemals unter anderen als den zugelassenen Umgebungsbe-
dingungen benutzen.
HDE 11/2018 732.29.200
9
5. Montage
WARNUNG
Lebensgefahr durch Ausfall oder Störung elektromagnetisch empfindlicher Geräte!
Die elektromagnetische Strahlung des Produkts kann eine Störung empfindlicher Teile hervorrufen (z.B. bei medizinischen Geräten).
Diese werden dadurch in ihrer Funktion beeinträchtigt.
> Produkt nicht in unmittelbarer Nähe elektromagnetisch empfindlicher
Geräte anbringen.
> Sicherheitshinweise der elektromagnetisch empfindlichen Geräte be-
achten.
> Bei Zweifeln zur Verträglichkeit den Hersteller kontaktieren.
HINWEIS
Produktschäden durch beschädigte Leitungen!
Beschädigte Leitungen beeinträchtigen die Funktion des Produkts.
> Während der Montage die Leitungen nicht einklemmen oder beschädi-
gen.
> Produkt niemals mit beschädigten Leitungen in Betrieb nehmen und
verwenden.
6. Inbetriebnahme
6.1 Erste
Inbetriebnahme
Die Montageanleitung ist ein separates Dokument und liegt dem Produkt bei.
Sie richtet sich ausschließlich an:
• den Betreiber
• das Montage- und Inbetriebnahmepersonal
Das Produkt wird in der einfachen Betriebsart für den Stand-Alone-Betrieb (SA) ausgeliefert. Nur die Inbetriebnahme in dieser Betriebsart ist in dieser Anleitung beschrieben.
• Einzelheiten zum Einsatz des Produkts mit Software-Anwendungen sind
den jeweiligen Software-Dokumentationen zu entnehmen.
• Die Betriebsart "Stand-Alone" wird dauerhaft abgeschaltet, sobald das Produkt
mit Hilfe der Dialock MDU erstmalig konfiguriert wird. Eine Reaktivierung dieser
Betriebsart ist danach nur nach einem Reset möglich. Ein Reset ist nur in Verbindung mit einer Programmiereinheit MDU möglich.
Die Arbeitsschritte sind nur einmal bei der ersten Inbetriebnahme nötig.
HINWEIS
10
Funktionsstörung durch veraltete Dialock Firmware
Um sicherzustellen, dass sich die aktuelle Dialock Firmware auf dem Terminal
befindet, muss das Gerät bei der Inbetriebnahme mittels der mobilen Programmiereinheit (MDU) geflasht (programmiert) werden. Bei Fragen zum Firmwarestand bzw. zur Vorgehensweise kontaktieren Sie Häfele.
HDE 11/2018 732.29.200
Die einzelnen Arbeitsschritte müssen in einem kurzen Zeitfenster durchgeführt werden. Daher:
• Arbeitsschritte erst einmal komplett durchlesen und die benötigten Keys bereitle-
• Arbeitsschritte zügig und ohne Unterbrechung durchführen.
Aus Sicherheitsgründen kann die erste Inbetriebnahme nur innerhalb von 5 Sekunden nach dem Einschalten der Stromversorgung erfolgen.
Wird dieses Zeitfenster verpasst, kann die erste Inbetriebnahme neu gestartet werden, indem die Stromversorgung kurz unterbrochen und wieder eingeschaltet wird.
7. Schließrechte zuweisen
de
gen, bevor mit der ersten Inbetriebnahme begonnen wird.
Schrittweise Anleitung „Inbetriebnahme“ siehe Bildteil ab
Seite 62.
HINWEIS
Warnung vor Missbrauch!
Mit Programmier- und Löschkeys können sich Unbefugte Zutritt zu Zimmern
verschaffen.
> Nur vom Betreiber autorisiertes Personal darf Schließrechte vergeben!
> Schließrechte mit Sorgfalt vergeben, um Überschneidungen oder Feh-
ler zu vermeiden.
> Programmier- und Löschkeys an einem sicheren Ort verwahren und vor
Missbrauch schützen.
Schließrechte für Benutzerkeys können in 3 verschiedenen Kategorien vergeben
werden:
• Normale Benutzerkeys
Mit diesen Benutzerkeys können alle Türen geöffnet werden, zu denen der Benutzerkey Schließrechte hat. Die Schlösser verriegeln nach Ablauf von 3 Sekunden wieder automatisch.
Schrittweise Anleitung „Schließrechte zuweisen - normale
Benutzerkeys“ siehe Bildteil ab Seite 63.
• Privilegierte Benutzerkeys
Privilegierte Benutzerkeys haben die gleichen Rechte wie normale Benutzerkeys, können jedoch von privilegierten Personen zusätzlich zur Konfiguration des
Terminals in Verbindung mit der MDU verwendet werden.
Schrittweise Anleitung „Schließrechte zuweisen - privilegierte
Benutzerkeys“ siehe Bildteil ab Seite 64.
• Benutzerkeys mit Riegelschlossfunktion
Benutzerkeys mit Riegelschlossfunktion haben die gleichen Rechte wie normale
Benutzerkeys, können aber Türen auf „Dauer-Auf“ stellen. Nach erneutem Vorhalten eines gültigen Benutzerkeys verriegelt das Schloss.
Schrittweise Anleitung „Schließrechte zuweisen - Benutzerkeys
Riegelschlossfunktion“ siehe Bildteil ab Seite 65.
HDE 11/2018 732.29.200
11
8. Schließrechte löschen
8.1 Schließrechte einzelner Keys löschen
Schrittweise Anleitung „Schließrechte löschen - einzelne
Benutzerkeys“ siehe Bildteil ab Seite 67.
8.2 Vorgehen bei verlorenem Benutzerkey
9. Bedienung
Wurde ein Benutzerkey verloren, müssen alle Benutzerkeys an den betroffenen
Türterminals gelöscht werden:
Schrittweise Anleitung „Schließrechte löschen - alle
Benutzerkeys“ siehe Bildteil ab Seite 68.
Danach müssen allen gewünschten Benutzerkeys wieder Schließrechte zugewiesen werden (siehe Kapitel „7. Schließrechte zuweisen“).
Zum Öffnen des Zutrittspunktes wird ein berechtigter Benutzerkey benötigt.
Schrittweise Anleitung „Bedienung“ siehe Bildteil ab Seite 69.
BLE= Bluetooth Low Energy
Produkte, die mit BLE ausgestattet sind, können mit einer geeigneten App über
Smartphone (Android/IOS) bedient werden. Bei Fragen zu Smartphone-Anwendungen kontaktieren Sie bitte Häfele.
WARNUNG
10. Störungsbehebung
Lebensgefahr durch fehlende Notöffnungsmöglichkeit
Wenn das Produkt ohne Notöffnungsmöglichkeit installiert wird, kann der Zutrittspunkt im Störungsfall nicht von außen geöffnet werden. Treten während
des Störungsfalls Notfälle auf, werden dadurch Rettungsmaßnahmen behindert.
> Der Betreiber muss sicherstellen, dass für den Zutrittspunkt, an dem
dieses Produkt installiert ist, bei Störungsfällen eine Notöffnungsmöglichkeit besteht.
> Häfele haftet nicht für Schäden, die durch Weglassen der Notöffnungs-
möglichkeit entstehen.
Beim Öffnungsversuch einer Tür mit Benutzerkey
Signalton ertönt zweimal. Benutzerkey ist nicht schließberechtigt.
LEDs wechseln nicht von Rot
auf Grün.
Beim Einschalten der Elektronik (durch Vorhalten eines Keys)
Benutzerkey näher vor das Bedienfeld halten.
oder
Benutzerkey ist nicht schließberechtigt
12
Keine LED-Anzeige, regel- oder
unregelmäßiger Signalton
Spannungsversorgung überprüfen.
Netzteil auf eventuellen Defekt überprüfen.
HDE 11/2018 732.29.200
11. Reinigung / Wartung
11.1 Reinigung
de
HINWEIS
Produktschäden durch unsachgemäße Reinigung!
> Keine Reiniger mit Alkohol, organischen Lösungsmitteln oder Verdün-
nungen einsetzen.
> Keine scheuernden Materialien einsetzen.
> Keine Hochdruck- oder Dampfreinigungsgeräte einsetzen.
Produkt-Außenflächen bei Bedarf reinigen:
• mit einem trockenen, weichen Baumwolltuch
• mit einem feuchten Tuch und etwas Geschirrspülmittel bzw. Neutralreiniger
11.2 Instandhaltung /
Wartung
Das Produkt ist wartungsfrei.
Die Uhr läuft nach einer Stromunterbrechung bis zu 72 Stunden weiter. Dennoch
sollte danach die Uhrzeit mit der Programmiereinheit MDU kontrolliert und ggf. gesetzt werden.
Die Schließrechte der Benutzerkeys bleiben auch nach einer Stromunterbrechung
erhalten und müssen nicht neu festgelegt werden.
12. EU-Konformitätserklärung
HINWEIS
Produktschäden durch unsachgemäße Wartung!
> Keine Schmierstoffe einbringen.
> Keine Reparaturen durchführen.
> Bei Beschädigungen / Funktionsstörungen den Hersteller kontaktieren.
> Wenn Teile ausgetauscht werden müssen, ausschließlich Original-Er-
satzteile der Firma Häfele einsetzen.
Hiermit erklärt Sphinx Electronics GmbH & Co KG, dass das Wandterminal WT 210 den Richtlinien 2014/53/EU und 2011/65/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter dem Produkt auf folgender Internetseite verfügbar: www.haefele.de
HDE 11/2018 732.29.200
13
Table of contents
1. Notes on these operating instructions ................................................. 15
1.1 Contents and target group of the instructions ..................................... 15
1.2 Obligations of the operator .................................................................. 15
1.3 Personnel qualifications ...................................................................... 16
1.4 Exclusion of liability ............................................................................. 17
2. Information about the product ............................................................. 17
2.1 Correct purpose of use ....................................................................... 17
2.2 Incorrect purpose of use ..................................................................... 18
3. Technical data ..................................................................................... 18
3.1 Connection and power values ............................................................. 18
3.2 Ambient conditions during operation ................................................... 18
3.3 Dimensions and weights ..................................................................... 18
4. Safety .................................................................................................. 18
4.1 Safety notes and symbols in these instructions .................................. 18
4.2 Safety symbols .................................................................................... 20
4.3 Residual risks ...................................................................................... 20
4.4 Environmental protection .................................................................... 21
4.5 Safety notes and dangers ................................................................... 21
5. Installation ........................................................................................... 22
6. Start-up ............................................................................................... 22
6.1 Initial start-up ...................................................................................... 22
7. Allocating locking authorisations ......................................................... 23
8. Clearing locking authorisations ........................................................... 24
8.1 Erasing the locking authorisations of individual keys .......................... 24
8.2 Procedure to follow if a user key is lost ............................................... 24
9. Operation ............................................................................................ 24
10. Troubleshooting .................................................................................. 24
11. Cleaning / maintenance ...................................................................... 25
11.1 Cleaning ............................................................................................. 25
11.2 Servicing / maintenance ..................................................................... 25
12. EU Declaration of conformity .............................................................. 25
14
HDE 11/2018 732.29.200
Operating instructions - English
1. Notes on these operating instructions
1.1 Contents and
target group of
the instructions
It is essential to pay attention to these operating instructions in order to operate the
product successfully and safely. Please pay attention to all of the specified
instructions and notes!
The following documents must be observed for operation:
• Operating instructions
• Installation instructions
The following parts of the instructions must be read and observed by the specified
groups of people before they start to use the product:
Group of people Part of instructions to be read
Operator Entire operating instructions
Installation and
start-up personnel
Personnel with locking
authorisations
User The operator must show the user how to operate
en
Entire installation instructions
Entire operating instructions
Entire installation instructions
Chapter 6 - 9 of operating instructions
the product safely and properly.
1.2 Obligations
of the operator
Operator is the person who operates the access control system for commercial or
economic purposes or a allows third party for use thereof and bears the legal product
responsibility for the protection of the user, the personnel, or third parties during
operation.
Operator's obligations
The access control system is commonly used in the commercial sector. The
operator of the access control system is therefore subject to statutory occupational
safety obligations.
In addition to the safety notes in these instructions, safety, work safety, and
environmental regulations valid for the area of application of the access control
system must be followed.
Here, in particular:
• The operator must ensure that escape routes and emergency exit doors are
accessible for all people in case of danger.
• The operator must be aware of the applicable occupational safety regulations
and determine other hazards in a hazard assessment that may arise from the
special working conditions at the place of use of the access control system.
They must be implemented for the operation of the access control system in the
form of operating instructions.
• During the entire operating time of the access control system, the operator must
verify that the operating instructions created correspond to the current state of
the regulations and, if necessary, adapt them.
• The operator must clearly regulate and specify the responsibilities for
installation, operation, troubleshooting, maintenance, and cleaning.
• The operator must ensure that all persons handling the access control system
have read and understood these instructions. In addition, the operator must
train the personnel at regular intervals and inform them about the risks.
Furthermore, the operator is responsible for ensuring that the access control system
is always in perfect technical condition. The following therefore applies:
HDE 11/2018 732.29.200
15
• The operator must ensure that the maintenance intervals specified in these
instructions are followed.
• The operator must have all safety devices inspected regularly for function and
completeness.
The operator has the following obligations:
• The operating instructions as well as the installation and maintenance
instructions must always be ready to hand for the specified groups of people.
• The groups of people must read the parts of the instructions that are relevant to
them before using the product.
• Users of the locking systems that do not have access to the operating instructions
(hotel guests, patients etc.) must be shown how to use the product properly by
the operator.
• The instructions must be kept until the product is disposed of, and handed to the
new operator in the event of a change of operator.
• Any abuse of the keys must be prevented.
• The programming and clearing keys must be kept in a safe place, since
unauthorised persons can gain access to rooms with both keys.
1.3 Personnel
qualifications
Essential requirements
Only those persons are authorised as personnel who can be expected to carry out
their work reliably.
Persons whose ability to react is affected by, e.g., drugs, alcohol, or medication are
not permitted to operate the system.
In the selection of personnel, observe appropriate training as well as the applicable
occupation-specific regulations.
1.3.1 Installation and start-up personnel
Installation and initial start-up may only be carried out by trained experts. Knowledge
of the following is a prerequisite:
• National accident prevention regulations
• National fire prevention regulations
• Expert electro-technical knowledge
If the installation and start-up personnel do not have these qualifications, a specialist
installation company must be commissioned to do the work.
Persons who are under the influence of drugs, alcohol or medicines that affect
reactions must not install or start up the equipment.
Personnel who are being trained may only install and start up the product under
supervision or after being authorised to do so by someone with experience.
The operator and the installer are personally responsible for compliance with the
VDE regulations (and the national electrotechnical and electronics regulations).
16
1.3.2 Operating personnel (personnel with locking authorisation)
The operating personnel must be informed about the following:
• Safe and proper handling of the product
• The emergency opening facility
• Responsible use of locking authorisation to rooms occupied by other persons
HDE 11/2018 732.29.200
1.3.3 Service and maintenance personnel
Cleaning work on the product may be carried out by the operating personnel
(after obtaining authorisation from the operator).
Maintenance work is not permitted.
These instructions describe the qualifications listed below for the personnel for
the various work areas:
Qualified electrician
Qualified electricians are capable of working on electrical systems and recognise
potential hazards and avoid them due to their professional training, knowledge,
experience as well as knowledge of pertinent standards and provisions.
Qualified electricians have been specifically trained for the working environment
in which they operate and know the relevant standards and regulations.
Unauthorised persons
WARNING
Danger to life for unauthorised persons due to hazards in the danger
zone and working area!
Unauthorised persons who do not meet the requirements described herein
will not be aware of the occupational hazards. Therefore, unauthorised
persons are subject to risks of serious injury or death.
• Keep unauthorised persons away from the danger zone and working
area.
• When in doubt, approach persons and have them clear the danger
zone and working area.
• Interrupt the work until unauthorised persons have left the danger zone
and working area.
en
1.4 Exclusion
of liability
No liability is accepted for injuries or damage that is attributable to one or more
of the following reasons:
• Abuse of the equipment
• Omission of the emergency opening facility
• Failure to read and/or follow the instructions
• Inadequately qualified / instructed personnel,
• Negligent handling of the product
2. Information about the product
2.1 Correct purpose
of use
The product is a wall terminal and is intended as access control in hotels, hospitals
and other buildings.
The wall terminal is suitable for indoor and outdoor use.
In case of disturbances or emergencies it must be ensured in accordance with
the applicable local and national safety regulations that doors, on which this product
is installed, are equipped with an emergency opening facility.
Correct purpose of use also includes adhering to the manufacturer's operating,
service and maintenance conditions.
HDE 11/2018 732.29.200
17
2.2 Incorrect purpose
of use
3. Technical data
3.1 Connection and
power values
Any use that is not mentioned in chapter 2.1 is considered to be improper.
The operator is solely responsible for any resulting damage. It is particularly
important to avoid the following:
• Use in potentially explosive environments
• Use in the vicinity of electromagnetically sensitive devices
• Use in aggressive environments (containing salt or chlorine, for example)
• Omitting components during installation
• Changes to the installation order
• Use of non-original parts
• Use of defective or damaged components
• Modifications or repairs to the product
Voltage 12 V to 24 V DC, ± 15 %
3.2 Ambient conditions
during operation
3.3 Dimensions and
weights
4. Safety
Current consumption, max. at
0.2 A
(12 V)
Power consumption, max. 3 W
Operating temperature -25 °C – +70 °C
Rel. humidity, max. 10 – 95 %, not condensed
Degree of protection (front) IP 65
Degree of protection (rear) IP 44
Dimensions H 81 mm x W 81 mm x D 15 mm
Installation depth
35 mm
(without cable)
4.1 Safety notes and
symbols in these
instructions
18
Safety notes
Safety notes in these instructions follow a uniform structure. They are introduced by
a signal word that indicates the extent of the hazard. This is followed by the source
of the danger and measures to avoid them.
The following risk levels are distinguished:
DANGER
This combination of symbol and signal word indicates an immediately
dangerous situation causing death or serious injury if not avoided.
WARNING
This combination of symbol and signal word indicates a potentially
dangerous situation that may cause death or serious injury if not avoided.
HDE 11/2018 732.29.200
CAUTION
This combination of symbol and signal word indicates a potentially
dangerous situation that may cause minor or light injury if not avoided.
NOTE
The note is used to point out dangerous situations which could lead to
potential property damage/consequential damage to the product or damage
to the environment. Notes are also used to provide important additional
information.
Safety notes in handling indications
Safety notes may relate to certain individual handling indications. Such safety notes
are incorporated into the handling indication as to not interrupt the flow of reading
when carrying out the action. The signal words described above are used.
Examples
1. Loosen screws.
2. Mount lead
CAUTION
en
Risk of leads being trapped by the cover!
Watch the position of the lead. Close cover carefully.
3. Tighten screws.
Special safety notes
To draw attention to special risks, the following symbols are used in the safety notes:
Warning sign Type of risk
Warning of dangerous electrical voltage
Warning of a hazardous area
This symbol highlights useful tips and recommendations
and information for efficient and problem-free operation.
Other markings
The following markings are used in these instructions to highlight action instructions,
results, lists, references and other elements:
HDE 11/2018 732.29.200
19
1.>, 2.>, 3.> Step-by-step action instructions
Results of action steps
• Lists without a defined order
[push button]
Controls (e.g. push buttons, switches),
display elements (e.g. signal lamps)
“Display” Screen elements (e.g. buttons, assignment of function
keys)
4.2 Safety symbols The following stickers are located on one or more components of the access control
system. They relate to the immediate environment of where they are located.
Electric voltage
Only qualified electricians are permitted to work on such marked
components.
Unauthorised persons may not open the such marked cabinet.
Crossed-out dustbin
This image indicates that the respective component must not be
disposed of with residential waste.
4.3 Residual risks The components have been designed according to the latest state of technology and
current safety requirements. However, there remain residual risks that require
careful handling. Below the residual risks and the resulting behaviours and actions
are listed.
Electric current
DANGER
Risk of fatal injury from electrical current!
In case of contact with live parts, there is immediate danger to life by
electrocution.
Damage to the insulation or individual components can be dangerous
to life.
• Work on the electrical system may only be performed by trained
electricians.
• In case of damage to the insulation, switch off voltage supply
immediately and promptly initiate repairs.
• Before starting work on live parts of electrical systems and operating
materials, it must be ensured that the equipment is de-energised for
the duration of the work. Observe the 5 safety rules:
– Disconnect.
– Secure against reconnection.
– Ensure that there is no voltage.
– Earth and short circuit.
– Neighbouring parts that are live must be covered up or fenced off.
• Never bypass or disable fuses. The correct amperage must be used
when replacing fuses.
• Keep moisture away from live parts. It may cause short circuits.
20
HDE 11/2018 732.29.200
4.4 Environmental
protection
en
NOTE
Risk to the environment due to improper handling of environmentally
hazardous substances!
Improper handling of environmentally hazardous substances, particularly
improper disposal, can cause significant damage to the environment.
• Always follow the notes below for handling environmentally hazardous
substances and their disposal.
• If environmentally hazardous substances are accidentally released into
the environment, immediately take appropriate action. When in doubt,
notify the appropriate local authority of the damage and check for
appropriate measures to be taken.
The following environmentally hazardous substances are used:
Electric and electronic components
Electric and electronic components may contain toxic materials. These components
must be collected separately and be deposited at municipal collection points or
disposed of by a specialist company.
4.5 Safety notes
and dangers
The product has been built in accordance with the latest state of technology and
the recognised technical safety regulations. Nevertheless, danger to persons or
damage to product or other property could occur during installation and use.
WARNING
Risk of fatality due to lack of emergency opening facility!
If the product is installed without an emergency opening facility, it may not
be possible to open the access point from the outside in the event of fault.
If emergencies occur during the malfunction, rescue measures would be
hampered.
> The operator must ensure that the access point to which this product
is fitted has an emergency opening facility in the event of faults.
> Häfele is not liable for damage that is attributable to failure to install
an emergency opening facility.
WARNING
Danger in case of improper use!
Improper use of the product can result in dangerous situations.
> Never use the product in potentially explosive areas.
> Never use the product under any other than the approved ambient
conditions.
HDE 11/2018 732.29.200
21
5. Installation
WARNING
Risk of fatality due to failures or faults in electromagnetically sensitive
devices!
The electromagnetic radiation of the product can cause faults in sensitive parts
(e.g. in medical equipment).
The functionality thereof will be adversely affected.
> Do not place product close to electromagnetically sensitive devices.
> Pay attention to the safety instructions for the electromagnetically
sensitive devices.
> If you have any doubts regarding compatibility, please contact the
manufacturer.
NOTE
Damage to product due to damaged wires!
Damaged wires affect the functionality of the product.
> Do not trap or damage wires during installation.
> Never start up and use the product if any wires have been damaged.
The installation instructions are a separate document and are enclosed with the
product. They are exclusively intended for:
• The operator
• The installation and start-up personnel
6. Start-up
The product is supplied in so-called simple operation mode for stand-alone
operation (SA). These instructions only describe how to start up in this operation
mode.
• Details of use of the product with software applications can be found in the
relevant software documentation.
• The “Stand-Alone” operation mode will be permanently shut off once the product
is configured for the first time using the Dialock MDU. After that, reactivating this
operation mode is only possible after a reset. A reset is only possible in
combination with an MDU programming unit.
6.1 Initial start-up The work operations only need to be carried out once during initial start-up.
NOTE
22
Malfunction due to outdated Dialock firmware
To ensure that the current Dialock firmware is running on the terminal, the
device has to be flashed (programmed) using the mobile programming unit
(MDU) during start-up. In case of questions concerning the firmware version
or the procedure please contact Häfele.
HDE 11/2018 732.29.200
The individual work operations must be carried out within a short time window.
Therefore:
• First study every work operation and have the keys that are needed at the ready
before commencing with initial start-up.
• Perform the work operations quickly and without interruptions.
For safety reasons, the initial start-up can only take place within 5 seconds after
the power supply was switched on.
If this time window is missed, the initial start-up can be started again by interrupting
the power supply briefly and switching it on again.
7. Allocating locking authorisations
NOTE
Warning of abuse!
Unauthorised persons can gain access to rooms using the programming
and clearing keys.
> Only personnel who are authorised by the operator may allocate locking
authorisations!
> Take care when allocating locking authorisations to avoid overlapping
or mistakes.
> Keep programming and clearing keys in a safe place and protect from
abuse.
en
For step-by-step instructions “Start-up” see illustrations
starting on page 62.
Locking authorisations for user keys can be allocated in 3 different categories:
• Normal user keys
All doors to which the user key has locking authorisation can be opened with
these user keys. The locks lock again automatically after 3 seconds.
For step-by-step instructions “Allocating locking authorisation normal user keys” see illustrations starting on page 63.
• Privileged user keys
Privileged user keys have the same rights as the normal user keys, but can also
be used by privileged persons to configure the relevant terminal in combination
with the MDU.
For step-by-step instructions “Allocating locking authorisation privileged user keys” see illustrations starting on page 64.
• User keys with deadbolt lock function
User keys with the deadbolt lock function have the same rights as normal user
keys, but can set doors to permanently open. Presenting a valid user key locks
the lock.
For step-by-step instructions “Allocating locking authorisation user key deadbolt lock function” see illustrations starting on
page 65.
HDE 11/2018 732.29.200
23
8. Clearing locking authorisations
8.1 Erasing the locking
authorisations of
in
dividual keys
For step-by-step instructions “Clearing locking authorisation -
individual user keys” see illustrations starting on page 67.
8.2 Procedure to follow
if a user key is lost
9. Operation
If a user key was lost, all user keys must be cleared at the affected door terminals:
For step-by-step instructions “Clearing locking authorisation all user keys” see illustrations starting on page 68.
Then locking authorisation must be allocated to all of the required user keys again
(see chapter “7. Allocating locking authorisations”).
An authorised user key is needed to open the access point.
For step-by-step instructions “Operation” see illustrations starting
on page 69.
BLE= Bluetooth Low Energy
Products that are equipped with BLE can also be operated via smartphone (Android/
IOS) with a suitable app. In case of questions concerning smartphone applications
please contact Häfele.
WARNING
10. Troubleshooting
Risk of fatality due to lack of emergency opening facility
If the product is installed without an emergency opening facility, it may not
be possible to open the access point from the outside in the event of fault.
If emergencies occur during the malfunction, rescue measures would be
hampered.
> The operator must ensure that the access point to which this product
is fitted has an emergency opening facility in the event of faults.
> Häfele is not liable for damage that is attributable to failure to install
an emergency opening facility.
If an attempt is made to open a door with a user key
Acoustic signal is heard twice. User key is not authorised.
LEDs do not change from red to
green.
When the electronics are activated (by presenting a key)
No LED indication, regular or
irregular acoustic signal
Hold user key closer to control panel.
or
User key is not authorised
Check voltage supply.
Check power supply unit for possible defect.
24
HDE 11/2018 732.29.200
Loading...
