SPERONI GF 5500 CXE, HL 5000 SE, HL 5500 CXE, HL 5000 SE-3, GF 5500 CXE-3 Operating Instructions Manual
Air cooled
diesel generators
Generatori diesel
raffreddati ad aria
Operating instructions
Libretto Istruzioni
GF 5500 CXE
HL 5500 CXE
GF 5500 CXE-3
HL 5000 SE
HL 5000 SE-3
2
AIR COOLED DIESEL GENERATORS
5
3
4
AIR COOLED DIESEL GENERATORS
5
3. Specifications
3.1 Main technical specifications
3.2 Basic parameters
3.2.1 Under the following conditions, the generator set should output the rated power:
3.2.2 Under the following conditions, the generator set should output the stipulated power and work reliably.
Altitude height (m) Ambient temperature (˚C) Relative humidity (%)
Altitude height (m) Ambient temperature (˚C) Relative humidity (%)
Series 5500 Series 5000 SE
Type
Model
Excitation system
Voltage adjusting system
Frequency (Hz)
Rated output (KVA)
Max. output (KVA)
Rated Voltage (V)
Power factor (cos ø)
DC output (V-A)
Model
Type
Displacement (cc)
Continuous rated output
(KW/rpm)
Fuel
Fuel tank capacity (L)
Continuous operation time
(h) (at the time rated output)
Continuous operation time
(h) (at the time rated output)
Lube oil capacity (L)
Starting system
Protective system of low
oil pressure
Dimension LxWxH
Net Weight (Kg)
GeneratorEngineSet
2 electrode single-phase alternating current generator
Self-excitation system
Condenser compensating system
Air-Cooled 4-Cycle Diesel Engine
Diesel light oil
Recoil start/electric start Electric start
type have have
6
Lube oil capacity
l (us qts.)
Series 5000
Series 5000SE
1.65
(1.74)
7
AIR COOLED DIESEL GENERATORS
Series 5500
Fuel tank capacity
Series 5000 SE
1310
8
Decompression lever
Fuel cock
Engine speed
9
AIR COOLED DIESEL GENERATORS
10
11
AIR COOLED DIESEL GENERATORS
12
13
AIR COOLED DIESEL GENERATORS
14
INDICE
Pagina
1. Norme di sicurezza
.............................................................................................. 15
2. Denominazione dei componenti
................................................................ 16
3. Specifiche
................................................................................................................... 17
4. Prima della messa in funzione
..................................................................... 18
5. Messa in funzione
............................................................................................... 20
6. Funzionamento del gruppo generatore
................................................ 22
7. Arresto del gruppo generatore
................................................................... 23

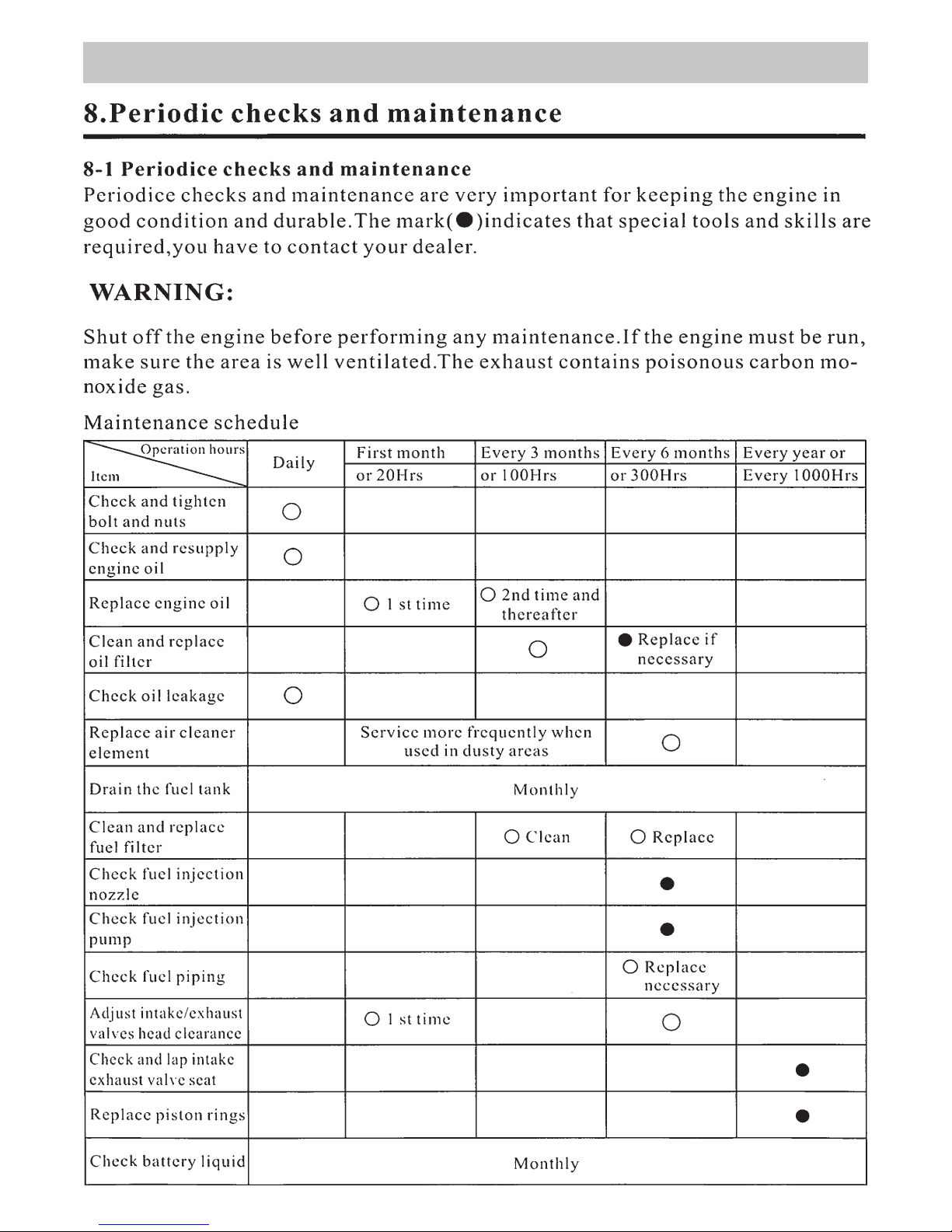

8. Controlli periodici e manutenzione
.......................................................... 24
PREMESSA
Grazie per aver acquistato i nostri prodotti.
Il presente manuale d’uso è destinato ad illustrare il corretto utilizzo
e le operazioni di base per il controllo e la manutenzione del
generatore. Prima di mettere in funzione il generatore, leggere
attentamente e completamente le presenti istruzioni per garantire
l’utilizzo ottimale e il funzionamento sicuro dell’apparecchio.
A seguito del nostro impegno al costante miglioramento dei nostri
prodotti, determinate procedure e specifiche possono essere soggette
a modifica senza preavviso. Per qualsiasi chiarimento, contattare il
rivenditore.
15
GENERATORI DIESEL RAFFREDDATI AD ARIA
1. Norme di sicurezza
L’energia elettrica generata dal motore diesel del generatore può essere utilizzata per vari
tipi di apparecchi elettrici. Quando si utilizza il generatore, attenersi scrupolosamente alle
seguenti istruzioni. Accertarsi di aver preso attentamente nota di ogni precauzione.
ATTENZIONE La dicitura “ATTENZIONE” indica il pericolo di gravi lesioni fisiche o di morte
qualora non vengano seguite le istruzioni d’uso.
ATTENZIONE : PRECAUZIONI DURANTE LO SCARICO
• Non inalare i gas di scarico: contengono monossido di carbonio, un gas incolore, inodore
ed estremamente pericoloso che può causare la perdita di conoscenza o la morte.
• Non azionare mai il generatore in luoghi chiusi o in aree poco ventilate, come tunnel,
grotte ecc.
• Prestare la massima attenzione quando si utilizza il generatore in prossimità di persone
o animali.
• Mantenere il tubo di scarico sgombro da corpi estranei.
ATTENZIONE : PRECAUZIONI DURANTE IL RIFORNIMENTO
• Non effettuare il rifornimento in interni o in aree poco ventilate.
• Accertarsi di aver arrestato il generatore prima di procedere al rifornimento.
• Non riempire eccessivamente il serbatoio del carburante.
• In caso di fuoriuscita accidentale di carburante, pulire accuratamente prima di avviare il
motore.
ATTENZIONE :PRECAUZIONI DURANTE LA RICARICA DELLA BATTERIA
• L’elettrolita della batteria contiene acido solforico. Prestare la massima attenzione a occhi,
pelle e abbigliamento. In caso di contatto, sciacquare con abbondante acqua e consultare
immediatamente un medico, in particolare in caso di contatto con gli occhi.
• Ricaricare la batteria in un luogo ben ventilato.
• Verificare la corretta polarità.
ATTENZIONE : ALTRE PRECAUZIONI DI SICUREZZA
• Prestare attenzione ai componenti roventi.
Il silenziatore e altri componenti del motore raggiungono altissime temperature quando
il motore è in funzione o è stato appena arrestato. Azionare il motore in una zona sicura
e mantenere i bambini a distanza di sicurezza dal motore in funzione.
• Dove utilizzare il generatore
Non utilizzare in prossimità di materiali infiammabili.
Utilizzare ad almeno 1 metro di distanza da edifici o altre strutture.
• Quando utilizzare il generatore
Non inclinarlo né spostarlo.
Non coprirlo con una scatola né delimitarlo con recinzioni.
Non svitare l’asta di livello quando si utilizza il gruppo generatore; in caso contrario
sussiste il pericolo di ustioni causate da schizzi d’olio. Non toccare il generatore sotto la
pioggia. Inoltre, non bagnarlo con acqua né toccarlo con le mani bagnate.
• Per evitare il rischio di scosse elettriche, provvedere alla messa a terra del generatore a
partire dal morsetto di terra.
• Evitare di utilizzare il generatore su terreni non sufficientemente stabili.
• Non collegare mai il generatore al cablaggio di un ente per l’energia elettrica.
16
2. Denominazione dei componenti
Tappo serbatoio carburante
Serbatoio carburante
Filtro dell’aria
Avviamento a
strappo
Maniglia di
avviamento
Bullone limitazione velocità
motore
Tappo bocchettone
riempimento olio /asta di
livello
Bullone limitazione
iniezione carburante
Tappo di scarico
dell’olio
Filtro
dell’olio
Leva acceleratore
Uscita in CC
Interruttore CC
Uscita in CA
Chiave
motorino di
avviamento
elettrico
Interruttore CA
NUMERO DI SERIE
Silenziatore
Motorino di
avviamento
Batteria
17
GENERATORI DIESEL RAFFREDDATI AD ARIA
3. Specifiche
3.1 Principali specifiche tecniche
3.2 Parametri di base
3.2.1 Il gruppo generatore raggiunge la potenza nominale alle seguenti condizioni:
3.2.2 Il gruppo generatore raggiunge la potenza dichiarata e garantisce l’affidabilità di
funzionamento alle seguenti condizioni:
Livello superiore (H)
Livello inferiore (L)
Temperatura ambiente
Valore raccomandato Limite utilizzabile
18
GENERATORI DIESEL RAFFREDDATI AD ARIA
4. Prima della messa in funzione
Prima di avviare il motore, verificare il gruppo generatore in un luogo pianeggiante
posizionandolo orizzontalmente.
4.1 Utilizzo dell’olio motore
ATTENZIONE:
• Il motore può danneggiarsi se viene azionato con una quantità di lubrificante insufficiente.
È inoltre pericoloso immettere un’eccessiva quantità di olio nel motore poiché la combustione
del motore potrebbe causarne un improvviso aumento del numero di giri. Verificare
sempre il livello dell’olio combustibile prima di avviare il motore e rabboccare se necessario.
Utilizzare l'olio lubrificante corretto per salvaguardare il motore
OLIO MOTORE
Si raccomanda di attenersi alla classifica
API delle condizioni di servizio dei motori
di CC o CD. Utilizzare sempre olio della
corretta viscosità per temperatura ambiente
in cui il motore viene azionato. Consultare
il diagramma riportato a destra per la scelta
dell’olio motore.
Capacità olio lubrificante litri
(quarti USA)
Serie 5000
Serie 5000SE
1.65
(1.74)
AVVERTENZA:
• Quando si controlla il livello dell’olio, accertarsi che il motore sia posizionato in un punto
pianeggiante. Se viene inclinato, potrebbe essere accidentalmente aggiunta una quantità
di olio eccessiva o troppo scarsa. In caso di eccessivo riempimento, il motore consumerà
troppo olio e la temperatura dell’olio raggiungerà temperature pericolosamente elevate;
se invece non si aggiunge sufficiente olio, il motore potrebbe grippare.
• Per controllare l’olio, immergere semplicemente l’asta di livello nella coppa dell’olio. Non
avvitare l’asta di livello.
• Accertarsi che il motore si trovi su una superficie pianeggiante e sia spento.
4.2 Selezione e utilizzo dell’olio combustibile
Utilizzare solo gasolio leggero.
Quando si riempie il serbatoio del combustibile da un fusto, accertarsi che non venga
mescolata polvere o acqua al combustibile. Ciò può causare problemi alla pompa e all’ugello
di iniezione del combustibile.
AVVERTENZA:
• Utilizzare esclusivamente il gasolio di tipo raccomandato. L’utilizzo di un combustibile
non raccomandato può causare danni al motore.
• Il combustibile deve avere un valore di cetano superiore a 45 per evitare problemi quali
difficoltà di avviamento, mancata accensione e fumo di scappamento bianco.
• È sconsigliato l’utilizzo di gasoli sostitutivi: possono essere nocivi per i componenti
dell’impianto del carburante.
• Il carburante dovrebbe essere privo di acqua o di polvere per evitare problemi alla pompa
di iniezione e all’ugello del carburante.
ATTENZIONE:
• Effettuare il rifornimento di carburante in una zona sufficientemente ventilata.
• Non fumare né provocare fiamme o scintille nella zona in cui si effettua il rifornimento
di carburante o in cui viene conservato il gasolio.
• Non riempire eccessivamente il serbatoio e accertarsi che il tappo di riempimento sia
chiuso saldamente dopo il rifornimento.
• Accertarsi di non spargere carburante durante il rifornimento. Qualora fuoriesca
accidentalmente carburante, pulire ed accertarsi che la zona sia asciutta prima di avviare
il motore.
19
Dopo 3-4 giorni: inserire un tubo
di aspirazione a metà fusto
(l’acqua e la polvere si accumulano
nella seconda porzione del fusto).
Dopo aver acquistato
il carburante:
lasciare riposare
il fusto per 3-4 giorni.
Serie 5500
Capacità del serbatoio
del combustibile
Serie 5000 SE
1310
Tappo
Indicatore
rosso
L’eccessivo riempimento è pericoloso. Non
riempire il serbatoio oltre la parte superiore
dell’indicatore rosso all’interno del filtro del
serbatoio del carburante.
20
GENERATORI DIESEL RAFFREDDATI AD ARIA
5. Messa in funzione
5.1 Avviamento a strappo
(1)
Portare il rubinetto del carburante in posizione “O” (apertura).
(2) Portare la leva acceleratore del motore in posizione “RUN”.
(3) Tirare la leva di avviamento a strappo.
1. Tirare la maniglia verso il punto in cui si avverte maggiore
resistenza e quindi ritornare in posizione iniziale.
2. Premere verso il basso la leva di decompressione. Ritornerà
automaticamente in posizione una volta tirato il motorino
di avviamento a strappo.
3. Tirare energicamente la maniglia di avviamento a strappo
con entrambe le mani.
Rubinetto del
carburante
Leva
acceleratore
ATTENZIONE:
• Non utilizzare mai liquidi o gas volatili, quali benzina, per l’avviamento a freddo
dell’apparecchio; in caso contrario, potrebbero verificarsi seri danni.
AVVERTENZA:
• Mantenere applicato il tappo a vite dell’olio nel coperchio, salvo durante il rabbocco
dell’olio. Se il tappo non viene applicato, la pioggia, lo sporco e altri contaminanti
potrebbero entrare nel motore e accelerare l’usura dei componenti interni, causando gravi
problemi.
5.2 Avviamento elettrico
(1) Avviamento
(1) Aprire il rubinetto del carburante.
(2) Portare la leva acceleratore del motore in posizione “RUN”.
(3) Girare la chiave di accensione in senso orario in posizione “START”.
(4) Togliere la mano dalla chiave non appena il motore si avvia.
(5) Se il motore non si avvia dopo 10 secondi, attendere un attimo (circa 15 secondi) prima
di tentare di metterlo in moto di nuovo.
AVVERTENZA:
• Se il motorino di avviamento viene azionato troppo a lungo, la batteria si esaurisce e si
verifica il grippaggio del motore. Lasciare sempre la chiave di avviamento inserita in
posizione ON quando il motore è in funzione.
Leva di decompressione
21
(2) Batteria
Controllare il livello del fluido nella batteria ogni
mese. Se il livello è sceso alla tacca inferiore,
rabboccare con acqua distillata fino a raggiungere
la tacca superiore.
AVVERTENZA:
• Se il fluido della batteria è scarso, il motore
potrebbe non avviarsi poiché giunge una scarsa
quantità di energia elettrica al motorino di
avviamento. Mantenere sempre il livello del fluido entro i limiti superiori e inferiori.
• Se viene immesso troppo fluido nella batteria, il fluido potrebbe fuoriuscire e corrodere
i componenti circostanti.
22
GENERATORI DIESEL RAFFREDDATI AD ARIA
6. Funzionamento del gruppo generatore
6.1 Funzionamento del generatore
(1) Riscaldare il motore a vuoto per circa 3 minuti.
(2) Il generatore della serie CXE è dotato di sistema di segnalazione di livello basso dell’olio.
Il motore si arresta automaticamente in caso di bassa pressione dell’olio o di mancanza
di olio lubrificante. Il motore si arresta immediatamente se riavviato senza rifornimento
di olio lubrificante. Controllare il livello dell’olio ed effettuare il rifornimento.
(3) Non allentare né regolare il bullone di limitazione della velocità del motore o il bullone
di limitazione dell’iniezione di carburante. (Sono già stati regolati correttamente in
fabbrica). In caso contrario, le prestazioni potrebbero essere pregiudicate.
6.2 Controlli durante il funzionamento
(1) Rumori o vibrazioni anomale?
(2) Mancato avviamento o malfunzionamento del motore?
(3) Colore del gas di scarico? (E’ nero o troppo bianco?)
Se si nota una delle suddette situazioni, contattare il rivenditore.
6.3 Carico
Aggiungere il carico al parametro specificato.
Applicazione di CA
(1) Portare l’interruttore CA in posizione “ON”.
(2) Inserire nella presa le spine degli strumenti elettrici da collegare, mantenere gli interruttori
degli strumenti elettrici collegati in posizione “OFF”.
AVVERTENZA:
• Gli strumenti che richiedono molta corrente di avviamento e alcuni tipi di motori potrebbero
non essere utilizzabili anche se rientrano nel campo operativo applicabile.
• L’interruttore si spegne automaticamente (posizione “OFF”) se si utilizza corrente superiore
al campo operativo applicabile o se lo strumento applicato è difettoso.
• La corrente degli strumenti non dovrebbe superare la corrente nominale indicata dalla
presa; in caso contrario, l’apparecchio potrebbe danneggiarsi.
Applicazione di CC
(1) Quando si collegano strumenti al morsetto CC, verificare la polarità positiva.
(2) Uscita in CC 12 V 8.3A-100W.
23
7. Arresto del gruppo generatore
(1) Portare l’interruttore CA in posizione “OFF”.
(2) Estrarre la spina di un apparecchio elettrico dalla presa.
(3) Azionare il motore a vuoto per circa 3 minuti.
(4) Nei modelli ad avviamento elettrico, riportare la chiave del motorino di avviamento in
posizione “OFF”.
(5) Portare la leva del rubinetto del carburante in posizione “S” (chiusa).
(6) Tirare lentamente la maniglia di avviamento a strappo finché si avverte pressione (ossia
fino al punto nella corsa di compressione in cui le valvole di mandata e di scarico sono
chiuse) e lasciare la maniglia in questa posizione. Ciò impedisce la formazione di ruggine
quando il motore non è in uso.
AVVERTENZA:
• Quando si arresta il motore, ridurre il carico lentamente. Non arrestare il motore
all’improvviso poiché ciò potrebbe causare un aumento anomalo della temperatura.
• Non arrestare il motore con la leva di decompressione.
24
GENERATORI DIESEL RAFFREDDATI AD ARIA
8. Controlli periodici e manutenzione
8.1 Controlli periodici e manutenzione
I controlli periodici e la manutenzione sono fondamentali per mantenere il motore in
condizioni ottimali e garantirne la massima durata di vita. Il simbolo (_) indica che sono
necessari utensili e competenze speciali, per cui è opportuno rivolgersi al rivenditore.
ATTENZIONE:
Spegnere il motore prima di eseguire qualsiasi intervento di manutenzione. Se il motore
deve rimanere in funzione, accertarsi che l’area sia ben ventilata. I gas di scarico contengono
pericoloso monossido di carbonio.
Programma di manutenzione
25
8.1.1 Cambio dell’olio motore
Rimuovere il tappo di riempimento dell’olio, rimuovere il tappo di scarico e scaricare l’olio
usato mentre il motore è ancora caldo. Il tappo si trova sul fondo del blocco cilindro. Serrare
il tappo di scarico e riempire con l’olio raccomandato.
8.1.2 Pulizia del filtro dell’olio
Allentare il bullone di fissaggio ed estrarre il filtro dell’olio.
Pulire: Ogni 3 mesi o 100 ore
8.1.3 Sostituzione del filtro dell'aria
Non lavare il filtro dell’aria con detergenti poiché si tratta di un elemento umido.
Sostituire: Ogni 6 mesi o 300 ore (o prima in presenza di sporco)
AVVERTENZA:
Non azionare mai il motore senza elemento filtrante o con elemento filtrante difettoso.
8.1.4 Pulizia e sostituzione del filtro del carburante.
8.1.5 Verifica dell’ugello di iniezione, della pompa di iniezione ecc.
Questa operazione richiede utensili e competenze speciali. Contattare il rivenditore.
8.1.6 Sostituzione dell’anello del pistone
Questa operazione richiede utensili e competenze speciali. Contattare il rivenditore.
8.2 Conservazione per periodi prolungati
Se è necessario conservare il generatore per periodi prolungati, è necessario effettuare le
seguenti operazioni preliminari:
1. Azionare il motore diesel per circa 3 minuti ed arrestarlo.
2. Arrestare il motore. Scaricare l’olio lubrificante del motore mentre il motore è ancora
caldo e riempire con olio nuovo.
3. Avviamento a strappo
Premere verso il basso la leva di decompressione (posizione di non compressione) e tenerla
premuta tirando 2 o 3 volte il motorino di avviamento a strappo (non avviare il motore).
Avviamento elettrico
Azionare il motore per 2-3 secondi con la leva di decompressione impostata in posizione
di non decompressione e la chiave del motorino di avviamento in posizione START (non
avviare il motore).
4. Tirare la leva di decompressione verso l’alto. Tirare lentamente il motorino di avviamento
a strappo. Fermarsi quando si avverte resistenza. In tal modo vengono chiuse le valvole
di mandata e di scarico in posizione di compressione e si previene la formazione di ruggine.
5. Pulire e conservare in un luogo asciutto.
Sostituire: Ogni 6 mesi o 300 ore
Informazioni sullo smaltimento delle apparecchiature elettriche ed elettroniche in ottemperanza alla direttiva
2002/96 CE (RAEE).
Attenzione: per smaltire il presente prodotto non utilizzare il normale bidone della spazzatura.
Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte ed in conformità alla legislazione
che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.
In seguito alle disposizione attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente
le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati.
In caso di difficoltà nel reperire il centro di raccolta autorizzato allo smaltimento, interpellare il rivenditore dal
quale è stato acquistato il prodotto.
La normativa nazionale prevede sanzioni a carico dei soggetti che effettuano lo smaltimento abusivo o l’abbandono
dei rifiuti di apparecchiature elettriche ed elettroniche.
Information on the disposal of electric and electronic equipment in compliance with directive 2002/96 CE (RAEE).
Warning: do not use the normal house trash bin to dispose of this product.
Used electric and electronic equipment must be handled separately and in compliance with the regulations relating to the treatment,
recovery and recycling of the said products.
In accordance with the regulations applied in the member States, private users resident in the EU can take used electric and electronic
equipment free of charge to designated collection centers.
If you experience difficulties in locating an authorized disposal center, consult the dealer from whom you purchased the product.
The national regulations provide sanctions against whoever unlawfully disposes of or abandons waste of electric or electronic equipment.
Informations sur l’élimination des appareillages électriques et électroniques en conformité avec la directive 2002/96 CE (RAEE).
Attention: pour éliminer ce produit, ne pas utiliser la poubelle ordinaire.
Les appareillages électriques et électroniques usagés doivent être gérés séparément et en conformité avec la législation régissant le
traitement, la récuparation et le recyclage de ces produits.
Suite aux dispositions en vigueur dans les États membres, les particuliers résidant en UE peuvent porter gartuitement les appareillages
électriques et électroniques usagés aux centres de récolte désignés.
En cas de difficultés pour trouver le centre de récolte autorisé à l’élimination, veuillez interpeller le revendeur qui vous a vendu l’appareil.
La législation nationale prévoit des sanctions à la charge des sujets qui abandonnet ou éliminent les déchets d’appareillages électriques
ou électroniques de façon illégale.
SPAÑOL
Informaciones sobre el desguace de aparatos eléctricos y electrónicos en conformidad con la directiva 2002/96 CE (RAEE).
Atención: no utilizar la normal lata de la basura para desguazar el presente producto.
Los aparatos eléctricos y electrónicos necesitan un manejamiento saparado en conformidad con la legislación que require el tratamiento,
la recuperación y el reciclaje de los dichos productos.
En conformidad con las disposiciones vigentes en los Estados miembros, los particulares residentes en la UE pueden llevar gratuitamente
los aparatos eléctricos y electrónicos de uso a centrales de recolección designadas. En caso de dificultades para localizar la central de
recolección autorizada para el desguace, sirvanse consultar el rivendidor donde el producto fué comprado.
La normativa nacional preve sanciones a cargo de sujetos que abandonan ó desguazan los desechos de aparatos eléctricos ó eléctronicos
en forma abusiva.
Informationen zur Entsorgung von Elektrogeräten sowie elektronischen Geräten gemäß Richtlinie 2002/96 CE (RAEE).
Hinweis: verwenden Sie nicht den normalen Hausabfall, um dieses Produkt zu beseitigen.
Gebrauchte Elektrogeräte sowie elektronische Geräte müssen separat, gemäß der Gesetzgebung, welche die sachgemäße Behandlung,
Verwertung und das Recycling dieser Produkte vorschreibt, verwertet werden.
Gemäß aktueller Anordnungen der Mitgliedsstaaten können private Haushalter der EU die gebrauchten Elektrogeräte sowie elektronische
Geräte kostenlos zu den dafür vorgesehen Müllverwertungszentren bringen.
Die nationalen Anordnungen sehen Sanktionen gegen diejenigen vor, die Abfälle von elektrischen oder elektronischen Geräten rechtswidrig
entsorgen oder verlassen.
Informações a respeito da eliminação de aparelhos eléctricos e electrónicos conforme disposto na directiva 2002/96 CE (RAEE).
Atenção: não elimine este produto deitando-o nos recipientes de lixo normais.
Os aparelhos eléctricos e electrónicos devem ser tratados em separado e segundo a legislação que prevê a recuperação, a reciclagem
e tratamento adequados de tais produtos.
Segundo as disposições actuadas pelos Estados-membros, os utilizadores domésticos que residam na União Europeia podem entregar
gratuitamente os aparelhos eléctricos e electrónicos usados em centros de recolha autorizados.
Se for difícil localizar um centro de recolha autorizado para a eliminação, contactar o revendedor onde se comprou o produto.
A legislação nacional prevê sanções para aqueles que efectuam a eliminação abusiva de resíduos de aparelhos eléctricos e electrónicos
ou os abandonam no meio ambiente.
Informatie over het milieuvriendelijk afvoeren van elektronische installatie volgens richtlijn 2002/96 CE (RAEE)
Opgepast: product niet meegeven met normaal huisvuil ophaling.
Gebruikte elektrische en elektronische apparaten moeten apart worden verwerkt volgens de wet van het de
verwerking, hergebruiking en recyclage van het product.
Overeenkomstig de regeringen die in de lidstaten worden toegepast, de privé gebruikers wonende in de EU kunnen
gebruikte elektrische en elektronisch kosteloos inleveren in aangewezen inzamelingscentra.
Als u moeilijkheden ondervindt met het vinden van een inzamelingscentrum, neem dan contact op met de dealer
waar u het product heeft aangekocht. De nationale regeringen verstrekken sancties tegen personen die afval van
elektrisch of elektronisch materiaal wegdoen of onwettig achterlaten.
Information om deponering av avfall som utgörs av eller innehåller elektriska och elektroniska produkter i enlighet med direktiv
2002/96 CE (WEEE).
Observera! Släng inte denna produkt i den vanliga soptunnan
som utgörs av eller innehåller elektriska och elektroniska måste hanteras separat och i enlighet med lagstiftningen som kräver behandling,
återvinning och återanvändning av sådana produkter.
I enlighet med bestämmelserna som antagits av medlemsstaterna får privatpersoner som är bosatta inom EU kostnadsfritt lämna in
uttjänta elektriska och elektroniska produkter till speciella uppsamlingsställen.
Om du har svårighet att hitta en uppsamlingsplats som är auktoriserad för deponering, vänd dig till distributören där du har köpt
produkten.
Den nationella lagstiftningen omfattar sanktioner för den som på olagligt sätt deponerar eller överger avfall bestående av elektriska och
elektroniska produkter.
Informationer om bortskaffelse af elektrisk og elektronisk udstyr i overensstemmelse med direktiv 2002/96/EF (WEEE).
Advarsel: brug ikke den normale affaldsbeholder til bortskaffelse af dette produkt.
Brugt elektrisk og elektronisk udstyr skal behandles separat i henhold til lovgivningen, der kræver passende behandling, genvinding og
genbrug af disse produkter.
I henhold til bestemmelserne, der er iværksat af EU-landene, kan privatpersoner, der er bosat her, gratis aflevere brugt elektrisk og
elektronisk udstyr til udvalgte indsamlingscentre.
Hvis det er vanskeligt at finde et opsamlingscenter, der har tilladelse til bortskaffelse, bedes De kontakte forhandleren, hvor produktet
er købt. Det nationale normativ forskriver sanktioner for dem, der foretager ulovlig bortskaffelse eller efterladelse af elektrisk og elektronisk
udstyr.
Tietoja sähköisten ja elektronisten laitteiden hävittämisestä direktiivin 2002/96/EY (WEEE) mukaisesti.
Huomio: Tätä tuotetta ei saa heittää tavalliseen jätesäiliöön
Käytetyt sähköiset ja elektroniset laitteet täytyy hävittää erikseen ja se on tehtävä näiden tuotteiden käsittelyä, talteenottoa ja kierrätystä
koskevien lakien mukaisesti.
Mikäli hävittämiseen valtuutettua keräyskeskusta on vaikea löytää, kysy asiaa jälleenmyyjältä, jolta tuote on ostettu.
Kansalliset asetukset määräävät rangaistuksen henkilöille, jotka hävittävät sähköiset ja elektroniset laitteet väärin tai jättävät ne heitteille.
Informasjon om avhending av elektriske og elektroniske apparater i henhold til direktivet 2002/96 CE (RAEE).
Advarsel: dette produktet skal ikke kastes sammen med det vanlige avfallet
Utbrukte elektriske og elektroniske apparater skal tas hånd om på annen måte og i samsvar med loven, som krever korrekt behandling,
gjenvinning og resirkulering av slike produkter.
I henhold til bestemmelsene i medlemslandene, kan private som er bosatte i EU gratis innlevere de brukte elektriske og elektroniske
apparatene til bestemte innsamlingssentre.
Dersom du har problemer med å finne et autorisert innsamlingssenter, bør du kontakte forhandleren der du kjøpte produktet.
Loven straffer den som ikke tar hånd om avfall på korrekt vis eller etterlater elektriske og elektroniske apparater i miljøet.
Пληροφορες για τη διθεση του ηλεκτρικοÚ και ηλεκτρονικοÚ εξο∏λισμοÚ σÚμφωνα με την οδηγα 2002/96/ΕΚ
(ΑΗΕΕ).
Пροσοχ: για τη διθεση αυτο
Ú του προϊντος μη χρησιμοποιετε τους κοινοÚς κδους απορριμμτων
Οι ηλεκτρικ"ς και ηλεκτρονικ"ς συσκευ"ς πρ"πει να διατθενται χωριστ και σ‡μφωνα με την ισχ‡ουσα νομοθεσα
που απαιτε την επεξεργασα, την ανκτηση και την ανακ‡κλωση των προϊντων αυτ#ν.
Μετ την εφαρμογ των διατξεων απ τα κρτη μ"λη, οι ιδι#τες που κατοικο
Úν στην Ευρωπαϊκ %νωση μποροÚν
να παραδδουν δωρεν τις ηλεκτρικ"ς και ηλεκτρονικ"ς συσκευ"ς σε εξουσιοδοτημ"να κ"ντρα συλλογς *.
Σε περπτωση που δυσκολεÚσετε να εντοπσετε το εξουσιοδοτημ"νο κ"ντρο συλλογς, απευθυνθετε στο κατστημα
απ το οποο αγορσατε το προϊν.
Η εθνικ νομοθεσα προβλ"πει κυρ#σεις για τους υπε
Úθυνους της παρνομης διθεσης της εγκατλει
Ψ
ης των
απορριμμτων ηλεκτρικο
Ú και ηλεκτρονικοÚ εξοπλισμοÚ.
FIN
Cod. 7109594 REV. 2 - 02/2009
DICHIARAZIONE DI CONFORMITÀ
GB
EC declaration of conformity
We declare that articles present in this handbook
comply with the following Directives:
y 2006/42/CE
y 2006/95/CE
y 2004/108/CE
y 2001/63/CE
y 2002/88/CE
y 2000/14/CE
Applied harmonized standards:
•EN 60034-1/EN 60335-1/EN 60335-2-41
EN 292-1/EN292-2/EN 55014/EN ISO 3744
Dichiarazione CE di conformità
Si dichiara che gli articoli del presente libretto sono conformi
alle seguenti Direttive:
y 2006/42/CE
y 2006/95/CE
y 2004/108/CE
I
y 2001/63/CE
y 2002/88/CE
y 2000/14/CE
Norme armonizzate applicate:
•EN 60034-1/EN 60335-1/EN 60335-2-41
EN 292-1/EN292-2/EN 55014/EN ISO 3744
Loading...
