Introduction
The Fault Finder Handset has two functions:
Voltmeter - provides instant feedback on fence performance (voltage and
current)
Fault finder - assists in the location of faults anywhere on the fence system

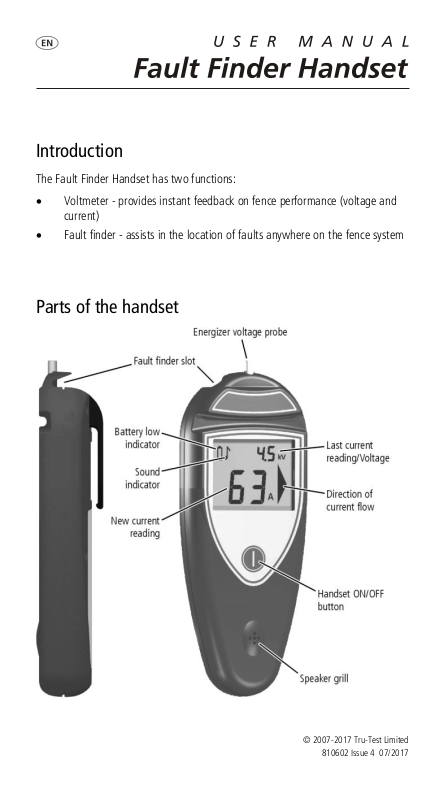

Parts of the handset
© 2007-2017 Tru-Test Limited
810602 Issue 4 07/2017
Measuring the voltage on a fence line
Single electric wire
The current readings are low in several places, indicating there is no fault on the
fence line.
1 Press to turn on the handset.
2 Insert the fence wire into the Fault finder slot, ensuring that the fence wire
touches the Fault finder contact.
3 After a few seconds, the voltage is displayed in the top, right-hand corner
of the display (in kilo volts).
Note:
During the first few seconds, the handset displays the last recorded current
reading in amperes before displaying the voltage reading.
Measuring the output voltage of an energizer
1 Press to turn on the handset.
2 Turn on the energizer.
3 Touch the Energizer voltage probe against the energizer's output terminal.
4 After a few seconds, the voltage is displayed in the top, right-hand corner
of the display (in kilo volts).
Note:
During the first few seconds, the handset displays the last recorded current
reading in amperes before displaying the voltage reading. Current readings taken
within 1 m (3') of an energizer may not be completely accurate due to the
magnetic field surrounding the energizer.
Finding a fault in the fence line
You can pin-point a fault in a fence line by taking current readings (measured in
amperes). Current flows through the path of least resistance. If the fence has a
short circuit, the current will flow from the energizer to the leak, much like water
drains from a bath. Large flows of current load the energizer and the electric
fence system reducing its effectiveness.
The current reading is particularly high indicating there is a fault somewhere on
the fence line. The significant reduction in current between the two readings (24 A
and 3 A) indicates that the fault is located somewhere between these points on
the fence line.
Earth wire return
The current readings are low in several places, indicating there is no fault on the
fence line.
The current readings are particularly high indicating there is a fault somewhere on
the fence line. The significant reduction in current between readings helps to
identify the location of the fault. In this case, the two wires with abnormally high
readings may be connecting with each other, causing a fault. The bottom wire has
consistently low current readings indicating that this wire is OK.
Note:
Current readings taken within 1 m (3') of an energizer may not be
completely accurate due to the magnetic field surrounding the energizer.
To find a fault in the fence line:
1 Start close to where the energizer lead-out wire connects to the fence.
2 Press to turn on the handset.
3 Insert the fence wire into the Fault finder slot, ensuring that the fence wire
touches the Fault finder contact. Note the current reading (in amperes) in
large numbers.
4 Travelling in the direction of the current flow, work your way along the
fence line taking readings at regular intervals and at all junction points. At
a junction, follow the branch that indicates an abnormal current reading.
Each time you take a reading, compare it with the previous reading (this
displays briefly in the top, right-hand corner of the screen each time the
handset is turned on).
5 A significant reduction in current between one point and the next indicates
the presence of a fault between these two points.
6 Move back in the direction of the previous reading until the fault is located.
Notes:
- Higher than normal current readings indicate short circuit faults. This could
be caused by vegetation touching the fence line, a broken insulator etc.
Lower than normal current readings with the same voltage usually indicates
a poor connection or a broken wire.
- On an earth-wire-return fence, readings taken on the earth wire will show
the current direction flowing towards the energizer.
Sound setting
The handset beeps each time the energizer pulses whenever the fence wire is in
the Fault finder slot. This indicates that the energizer is on and the fence is live.
The pitch of the sound rises with the magnitude of the current pulse. This is
particularly useful when measuring currents in different branches at a junction
point, and when the display cannot be seen. If the power supply to the fence has
been switched off, the handset will not beep.
The sound can be disabled, if required (see the following instructions).
Disabling or enabling the sound
1 Move well away from the fence so that no fence pulse can be detected by
the handset.
2 Press and hold for 10 seconds until the handset beeps.
displays if the sound is being enabled, or disappears if the sound is being
disabled.
3 Release to switch off the handset.
Replacing the battery
When you see on the screen, the battery needs replacing.
To replace the battery:
1 Unscrew the case back.
2 Unclip the old battery, and replace with a new PP3, 9 V battery.
3 Screw the case back into place, taking care not to trap the battery leads
under the screws or in the case assembly.
Caring for the handset
Do not leave the handset in direct sunlight, for instance on a vehicle
dashboard.
Use only a damp cloth to clean the handset.
If the handset gets wet, wipe it dry and place it face down to allow any
water to run out of the speaker grill. The handset is water-resistant and
should require no further attention.
Warranty
Details of warranty periods and other terms applying are available at the place of
purchase or at
www.tru-testgroup.com
.
Introducción
El dispositivo portátil con detector de fallas integrado (Fault Finder Handset)
dispone de dos funciones:
Voltímetro: ofrece inmediatamente informaciones acerca del rendimiento
de la cerca (voltaje y corriente)
Detector de fallas: ayuda a localizar fallas hallándose en cualquier punto
del sistema de cercado
Partes del dispositivo portátil
Medir el voltaje en la línea de la cerca
Alambre eléctrico individual
Valores de lecturas de corriente bajos en varios puntos indican que no hay ninguna
falla en la línea de la cerca.
Una lectura de corriente extremadamente alta indica que existe una falla en algún
punto de la línea de la cerca. Una caída significante de la corriente entre dos
lecturas (24 A y 3 A) indica que la falla se encuentra entre estos dos puntos de la
línea de la cerca.
1 Pulse para encender el dispositivo portátil.
2 Introduzca el alambre de la cerca en la ‘ranura del detector de fallas’
asegurándose que el alambre de la cerca toque el ‘contacto del detector de
fallas’.
3 Después de algunos segundos, el voltaje es visualizado en la esquina
superior derecha de la pantalla (en kilovoltios).
Nota:
Durante los primeros segundos el dispositivo portátil visualiza la última
lectura de corriente en amperios antes de visualizar el voltaje.
Medir el voltaje de salida de un energizador
1 Pulse para encender el dispositivo portátil.
2 Encienda el energizador.
3 Mantenga el ‘sensor de voltaje’ contra el terminal de salida del
energizador.
4 Después de algunos segundos, el voltaje es visualizado en la esquina
superior derecha de la pantalla (en kilovoltios).
Nota:
Durante los primeros segundos el dispositivo portátil visualiza la última
lectura de corriente en amperios antes de visualizar el voltaje. Valores de
corriente leídos a una distancia inferior a 1 m de un energizador tal vez no sean
muy precisos debido al campo magnético creado en torno al energizador.
Detectar una falla en la línea de la cerca
Ud. puede detectar una falla en una línea de cerca haciendo lecturas de corriente
(en amperios). La corriente busca el camino con la menor resistencia. Si hay un
cortocircuito en la cerca, la corriente fluirá del energizador hacia la fuga y se
comportará como el agua de desagüe de una bañera. Grandes flujos de corriente
cargan tanto el energizador como el sistema de cercado eléctrico y reducen su
eficacia.
Conductor de retorno a tierra
Valores de lecturas de corriente bajos en varios puntos indican que no hay ninguna
falla en la línea de la cerca.
Lecturas de corriente extremadamente altas indican que existe una falla en algún
punto de la línea de la cerca. Una caída significante de la corriente entre las lecturas
ayuda a localizar la falla. En este caso probablemente haya una ‘conexión’ entre los
dos alambres con lecturas extremadamente altas causando la falla. Valores de
corriente del alambre de abajo constantemente bajos indican que este alambre no
presenta ninguna falla.
Nota:
Valores de corriente leídos a una distancia inferior a 1 m de un
energizador tal vez no sean muy precisos debido al campo magnético creado en
torno al energizador.
Para detectar una falla en la línea de la cerca:
1 Empiece por el punto donde los alambres de salida del energizador están
conectados a la cerca.
2 Pulse para encender el dispositivo portátil.
3 Introduzca el alambre de la cerca en la ‘ranura del detector de fallas’
asegurándose que el alambre de la cerca toque el ‘contacto del detector de
fallas’. Anote el valor de la lectura (en amperios) visualizado en grandes
cifras.
4 Pase a lo largo de la línea de la cerca en dirección del flujo de corriente y
haga lecturas en intervalos regulares y en cada punto de unión. En un
punto de unión siga el ramo con una lectura extremadamente alta. Cada
vez que haga una lectura, compare su valor con el de la lectura anterior
(éste se visualiza brevemente en la esquina superior derecha de la
pantalla).
5 Una caída significante de la corriente entre un punto y otro, indica que
existe una falla entre estos dos puntos.
6 Vaya atrás en dirección de la lectura anterior hasta localizar la falla.
Notas:
- Lecturas de corriente extremadamente altas (encima de los valores normales)
indican fallas por cortocircuitos. Estas pueden ser causadas por la vegetación
que toca la línea de la cerca, por un aislador roto etc. Lecturas de corriente
extremadamente bajas (debajo de los valores normales) con la misma lectura
de voltaje indican normalmente que hay una mala conexión o un alambre
roto.
- Los valores leídos en el conductor a tierra de una cerca con conductor de
retorno a tierra indican un flujo de corriente hacia el energizador.
Ajuste del sonido
Siempre que el alambre de la cerca se encuentre en la ‘ranura del detector de
fallas’, el dispositivo portátil emite un pitido con cada impulso del energizador.
Esto indica que el energizador está encendido y que la cerca está viva. El tono se
hará más agudo al aumentar la magnitud del impulso de corriente. Esto es de
especial utilidad al medir corrientes de diferentes ramos en un punto de unión y
en casos en los que no pueda verse la pantalla. Si la fuente de energía que
alimenta la cerca está apagada, el dispositivo portátil no emitirá ningún pitido.
Si se lo requiere, es posible desactivar el sonido (véase a continuación).
Desactivar o activar el sonido
1 Aléjese de la cerca de manera que el dispositivo portátil no pueda detectar
ningún impulso de la cerca.
2 Pulse y mantenga pulsado el botón unos 10 segundos hasta que el
dispositivo portátil emita un pitido.
es visualizado al ser activado el sonido y desaparece al ser desactivado el
sonido.
3 Pulse para apagar el dispositivo portátil.
Reemplazar la batería
Cuando Ud. vea el símbolo en la pantalla, la batería ha de ser reemplazada.
Para reemplazar la batería:
1 Afloje los tornillos y quite la parte trasera de la caja.
2 Desprenda la vieja batería y reemplácela por una nueva batería PP3 de 9 V.
3 Vuelva a montar con los tornillos la parte trasera de la caja en su sitio,
asegurándose de que los cables de la batería no queden apretados debajo
de los tornillos o de la caja.
Cuidar el dispositivo portátil
No deje el dispositivo portátil expuesto directamente a los rayos solares
como ej. en el tablero de instrumentos de un coche.
Limpie el dispositivo portátil sólo con un paño húmedo.
Si el dispositivo portátil se moja, séquelo con un paño y colóquelo con la
parte delantera hacia abajo para que posibles acumulaciones de agua
puedan salir a través de la rejilla del altavoz. El dispositivo portátil es a
prueba de agua por lo cual no deberían ser necesarias otras medidas.
Garantía
Detalles relativos a periodos de garantía y otras condiciones están disponibles en
el lugar de la compra o en
www.tru-testgroup.com
.
Introdução
O indicador de falhas manual tem duas funções:
Voltímetro - fornece informações imediatas sobre a performance da cerca
(tensão e corrente)
Indicador de falhas - ajuda na detecção de falhas no sistema da cerca.
Partes do aparelho manual
Medição da voltagem na linha da cerca
Fio elétrico simples
As leituras de corrente são baixas em vários lugares, indicando que não há falhas na
linha da cerca.
A leitura da corrente é particularmente alta, indicando que há uma falha em algum
lugar da linha da cerca. A redução significante da corrente entre as duas leituras
(24 A e 3 A) indica que a falha encontra-se entre estes dois pontos da linha da cerca.
1 Pressione para ligar o aparelho manual.
2 Insira o arame da cerca no slot do indicador de falhas, assegurando-se que
o arame da cerca toque no contato do indicador de falhas.
3 Após alguns segundos, a voltagem será mostrada no canto direito superior
do visor (em quilovolts).
Observação:
última leitura de corrente registrada em ampère, antes de mostrar a leitura da
voltagem.
Durante os primeiros segundos, o aparelho manual mostrará a
Medição da voltagem de saída de um energizador
1 Pressione para ligar o aparelho manual.
2 Ligue o energizador.
3 Coloque o sensor de voltagem do energizador no terminal de saída do
energizador.
4 Após alguns segundos, a voltagem será mostrada no canto direito superior
do visor (em quilovolts).
Observação:
última leitura de corrente registrada em ampère, antes de mostrar a leitura da
voltagem. É possível que leituras de corrente feitas dentro da distância de 1 m de
um energizador não sejam exatas, devido ao campo magnético que envolve o
energizador.
Durante os primeiros segundos, o aparelho manual mostrará a
Detectar uma falha na linha da cerca
Você pode encontrar uma falha na linha da cerca, fazendo várias leituras da
corrente (medidas em ampère). A corrente percorre o trajeto da cerca com a
mínima resistência. Se uma cerca tiver um curto-circuito, a corrente irá do
energizador à fuga, como água que escorre de uma banheira. Grandes fluxos de
corrente carregam o energizador e o sistema da cerca elétrica, reduzindo a sua
eficiência.
Retorno do fio de terra
As leituras de corrente são baixas em vários lugares, indicando que não há falhas na
linha da cerca.
As leituras da corrente são particularmente altas, indicando que há uma falha em
algum lugar da linha da cerca. A redução significante da corrente entre as leituras
ajuda a identificar o lugar da falha. Neste caso, os dois fios com leituras altas
anormais podem estar conectados, um ao outro, causando uma falha. O fio inferior
apresenta leituras permanente baixas, indicando que este fio está em ordem.
Observação:
de um energizador não sejam exatas, devido ao campo magnético que envolve o
energizador.
Para detectar uma falha na linha da cerca:
1 Comece perto do lugar onde os cabos de saída do energizador estão
2 Pressione para ligar o aparelho manual.
3 Insira o arame da cerca no slot do indicador de falhas, assegurando-se que
4 Siga a direção do fluxo da corrente, e percorra a linha da cerca, fazendo
5 Uma redução significante da corrente entre dois pontos vizinhos indica a
6 Volte no sentido da leitura prévia até você encontrar a falha.
É possível que leituras de corrente feitas dentro da distância de 1 m
conectados à cerca.
o arame da cerca toque no contato do indicador de falhas. Anote muitas
leituras da corrente (em ampère).
leituras em intervalos regulares e em todos os pontos de junção. Em um
ponto de junção, siga a derivação que indica uma leitura anormal. Cada
vez que fizer uma leitura, compare-a com a leitura prévia (mostrada
brevemente no canto direito superior do visor cada vez que o aparelho
manual for ligado).
presença de uma falha entre estes dois pontos.
Observações:
- Leituras de corrente mais altas do que as normais indicam falhas de curto-
circuito. Isso poderá ser causado por plantas que tocam na linha da cerca,
por um isolamento estragado, etc. Leituras mais baixas que normal com a
mesma voltagem indicam uma conexão ruim ou um fio estragado.
- Em uma cerca de retorno de terra as leituras no fio de terra mostrarão a
direção da corrente que está sendo conduzida ao energizador.
Ajuste do som
O aparelho manual piará com cada pulso do energizador, quando o fio da cerca
estiver no slot do indicador de falhas. Isso indica que o energizador está ligado e
que a cerca está viva. A tonalidade do som aumentará com a magnitude do pulso
de corrente. Isso é particularmente útil na medição de correntes em seções
diferentes em um ponto de junção e quando você não puder ver o visor. Quando
a alimentação da cerca estiver desligada, não serão emitidos sons bip.
Este som pode ser desativado, caso desejado (vide as instruções seguintes).
Desativar ou ativar o som
1 Afaste-se da cerca, de maneira que os pulsos da cerca não sejam
detectados pelo aparelho manual.
2 Pressione e mantenha pressionado por 10 segundos até o aparelho
manual piar.
aparecerá quando o som for ativado ou desaparecerá quando o som for
desativado.
3 Pressione para desligar o aparelho manual.
Substituir a bateria
Quando você ver no visor, a bateria deverá ser substituída.
Para trocar a bateria:
1 Solte os parafusos do lado traseiro da caixa.
2 Retire a bateria velha e substitua-a por uma bateria PP3, 9V nova.
3 Aparafuse o lado traseiro da caixa, observando que os fios da bateria não
fiquem presos abaixo dos parafusos ou na construção da caixa.
Cuidados do aparelho manual
Não deixe o aparelho manual na luz do sol direta, p.ex. no painel de
instrumentos de um veículo.
Só use um pano úmido para limpar o aparelho manual.
Se o aparelho manual ficar molhado, seque-o, passando um pano nele e
coloque-o com a face mostrando para baixo, para que a água possa sair da
grade de transmissão. O aparelho manual é resistente à água, não
precisando de mais cuidados.
Garantia
Detalhes sobre os períodos de garantia e outros termos aplicáveis poderão ser
consultados no seu vendedor ou em
www.tru-testgroup.com
.
Introduction
L'appareil portatif Localisateur de pertes a deux fonctions:
Voltmètre - offre de l'information immédiate sur la performance de votre
clôture (tension et courant)
Localisateur de pertes - aide à repérer les pertes à n'importe quel endroit
de votre clôture
Les éléments de l'appareil portatif
Mesurer la tension sur la clôture
Un seul fil électrique
Des ampérages bas à plusieurs endroits indiquent qu'il n'y a pas de perte dans la
clôture.
Un ampérage particulièrement élevé indique qu'il y a une perte quelque part dans
la clôture. La baisse significative de courant entre deux points de mesure (24 A et
3 A) indique que la perte se situe quelque part entre ces deux points de la clôture.
1 Appuyez sur pour allumer l'appareil portatif.
2 Insérez le fil de clôture dans la fente Localisateur de pertes de sorte que le
fil de clôture touche le contacte Localisateur de pertes.
3 Au bout de quelques secondes, la tension est affichée en haut à droite de
l'écran (en kilovolts).
Note :
L'appareil portatif affichera d'abord pendant quelques secondes le dernier
ampérage enregistré avant d'afficher la tension.
Mesurer la tension de sortie d'un électrificateur
1 Appuyez sur pour allumer l'appareil portatif.
2 Allumez l'électrificateur.
3 Mettez la sonde de tension de l'électrificateur sur la borne de sortie de
l'électrificateur.
4 Au bout de quelques secondes, la tension est affichée en haut à droite de
l'écran (en kilovolts).
Note :
L'appareil portatif affiche d'abord pendant quelques secondes le dernier
ampérage enregistré avant d'afficher la tension. Des ampérages mesurés à moins
de 1 m de l'électrificateur peuvent ne pas être entièrement précis à cause du
champ magnétique autour de l'électrificateur.
Localiser une perte dans la clôture
Vous pouvez repérer une perte dans une clôture en mesurant le courant (en
ampères). Le courant choisit la voie de la moindre résistance. S'il y a un courtcircuit dans la clôture, le courant circule de l'électrificateur vers la fuite, comme
l'eau qui s'écoule d'une baignoire. Des niveaux d'intensité de courants très élevés
chargent l'électrificateur et le système de clôture électrique et réduisent son
efficacité.
Retour par fil de terre
Des ampérages bas à plusieurs endroits indiquent qu'il n'y a pas de perte dans la
clôture.
Les ampérages particulièrement élevés indiquent qu'il y a une perte quelque part
dans la clôture. La baisse significative de courant entre les points de mesure donne
une indication de l'endroit de la perte. Dans ce cas, il est possible que les deux fils
avec des ampérages particulièrement élevés se touchent, causant ainsi une perte.
Des ampérages toujours bas mesurés sur le fil bas indiquent que ce fil est OK.
Note :
Des ampérages mesurés à moins de 1 m de l'électrificateur peuvent ne
pas être entièrement précis à cause du champ magnétique autour de
l'électrificateur.
Pour localiser une perte dans la clôture :
1 Commencez près de l'endroit ou le fil de sortie de l'électrificateur est
connecté à la clôture.
2 Appuyez sur pour allumer l'appareil portatif.
3 Insérez le fil de clôture dans la fente Localisateur de pertes de sorte que le
fil de clôture touche le contacte Localisateur de pertes. Notez l'ampérage
en grands chiffres.
4 En avançant dans le sens du courant, longez la clôture en mesurant le
courant à des intervalles réguliers et à tous les points de jonction. Arrivé à
une jonction, suivez le fil qui indique une valeur anormale. Chaque fois que
vous mesurez l'ampérage, comparez-le avec l'ampérage précédent (ce
dernier est brièvement affiché en haut à droite de l'écran à chaque fois que
l'appareil portatif est allumé).
5 Une baisse significative de courant entre deux points de mesure indique la
présence d'une défaillance entre ces deux points.
6 Retournez-vous vers le point de mesure précédent et longez la clôture dans
ce sens jusqu'à ce que vous trouviez la défaillance.
Notes :
- Des valeurs de courants plus élevées que les valeurs normales indiquent la
présence d'un court-circuit. Celui-ci pourrait être provoqué par la végétation
qui touche la clôture, un isolateur défectueux etc. Des valeurs de courants
moins élevées que les valeurs normales avec les mêmes valeurs de tension
indiquent normalement une mauvaise connexion ou un fil cassé.
- Sur une clôture avec retour par le fil de terre, les mesures prises sur le
conducteur à la masse indiquent la direction du courant vers l'électrificateur.
Réglage sonore
Lorsque le fil de clôture se trouve dans la fente Localisateur de pertes, l'appareil
portatif émet un signal sonore à chaque impulsion de l'électrificateur. Ceci
indique que l'électrificateur est allumé et que la clôture est sous tension. Le
registre du son indique l'intensité de l'impulsion. Ceci est particulièrement utile
pour mesurer le courant dans différentes branches ou à un point de jonction et
lorsqu'il est impossible de voir l'écran. Si l'alimentation de la clôture a été
coupée, l'appareil portatif n'émet pas de bips.
Le son peut être désactivé, si requis (voir les instructions suivantes).
Désactiver ou activer le son
1 Eloignez-vous suffisamment de la clôture afin que l'appareil portatif ne
détecte plus d'impulsion de la clôture.
2 Pressez et tenez-le enfoncé pendant 10 secondes jusqu'à ce qu
l'appareil portatif émette des bips.
s'affiche si le son est activé ou disparaît si le son est désactivé.
3 Pressez pour éteindre l'appareil portatif.
Remplacer la pile
Lorsque vous voyez à l'écran, la pile doit être remplacée.
Pour remplacer la pile :
1 Dévissez le derrière du boîtier.
2 Enlevez la vieille pile et remplacez-la avec une pile 9 V, PP3 neuve.
3 Revissez le derrière du boîtier sans serrer les câbles de la pile au-dessous
des vis ou dans le boîtier.
Entretenir l'appareil portatif
Ne laissez pas l'appareil portatif à la lumière directe du soleil, par exemple
sur un tableau de bord d'un véhicule.
Pour nettoyer l'appareil portatif, utilisez seulement une pièce d'étoffe
humectée.
Si l'appareil portatif est mouillé essuyez-le et posez-le sur la face pour que
l'eau puisse s'évacuer à travers le treillis du haut-parleur. L'appareil portatif
est étanche à l'eau et aucune autre mesure ne devrait être nécessaire.
Garantie
Pour tous les détails concernant les périodes de garantie et autres conditions
applicables, veuillez vous adresser à votre lieu d'achat ou vous référer à notre site
web
www.tru-testgroup.com
.
Indledning
Fault Finder håndsættet har to funktioner:
Voltmeteret leverer realtids-information om hegnets ydelse (spænding og
strøm)
Fejlsøger - hjælper med at lokalisere fejl et eller andet sted på
hegnssystemet
Håndsættets dele
Måling af spændingen på en hegnstråd
Enkelttrådet hegn
Strømaflæsningen er lav flere steder, hvilket betyder, at der ikke er nogen fejl på
hegnstråden.
Strømaflæsningen er specielt høj, hvilket betyder, at der er en fejl et eller andet sted
på hegnstråden. Det klare fald i strømstyrken mellem de to aflæsninger (24 A og
3 A) betyder, at fejlen befinder sig et sted mellem disse to punkter på hegnstråden.
1 Tryk på for at tænde håndsættet.
2 Sæt hegnstråden ind i slidsen på Fault finder, og vær sikker på at
hegnstråden berører Fault finder kontakten.
3 Efter et par sekunder vises spændingen øverst til højre i displayet (i
kilovolt).
Henvisning:
strømaflæsning i ampere, før spændingsaflæsningen vises.
I løbet af de første par sekunder viser håndsættet den senest målte
Måling af udgangsspændingen på et hegnsapparat
1 Tryk på for at tænde håndsættet.
2 Tænd for hegnsapparatet.
3 Hold hegnsapparat-spændingssonden mod hegnsapparatets
udgangsterminal.
4 Efter et par sekunder vises spændingen øverst til højre i displayet (i
kilovolt).
Henvisning:
strømaflæsning i ampere, før spændingsaflæsningen vises. Strømaflæsninger
taget under 1 m fra et hegnsapparat er muligvis ikke helt akkurate på grund af
det magnetfelt, der befinder sig omkring hegnsapparatet.
I løbet af de første par sekunder viser håndsættet den senest målte
Fejlfinding på hegnstråden
Man kan lokalisere en fejl på en hegnstråd ved at aflæse strømstyrken (målt i
ampere) flere steder. Strøm søger altid den vej, hvor der er mindst modstand. Hvis
der er en kortslutning på hegnet, vil strømmen søge fra hegnsapparat hen mod
lækstedet, sammenlignelig med udløbet i et badekar. Store strømme belaster
hegnsapparatet og el-hegnsanlægget, hvorved anlæggets effektivitet forringes.
Jordtilbageløb
Strømaflæsningen er lav flere steder, hvilket betyder, at der ikke er nogen fejl på
hegnstråden.
Strømaflæsningerne er specielt høje, hvilket betyder, at der er en fejl et eller andet
sted på hegnstråden. Det klare fald i strømstyrken mellem aflæsningspunkter er en
indikator, der hjælper med at lokalisere fejlen. I det her tilfælde kan de to tråde med
usædvanligt høje værdier være forbundet med hinanden, hvilket giver en fejl. Den
nederste tråd har en permanent lav strømstyrke, hvilket betyder, at denne tråd er
OK.
Henvisning:
Strømaflæsninger taget under 1 m fra et hegnsapparat er muligvis
ikke helt akkurate på grund af det magnetfelt, der befinder sig omkring
hegnsapparatet.
Lokalisering af en fejl på hegnstråden:
1 Start i nærheden af det sted, hvor hegnsapparatets udgangskabel er sluttet
til hegnet.
2 Tryk på for at tænde håndsættet.
3 Sæt hegnstråden ind i slidsen på Fault finder, og vær sikker på at
hegnstråden berører Fault finder kontakten. Noter aflæsningen (i ampere)
med store tal.
4 Gå nu langs med hegnet i strømpilens retning, og mål strømstyrken i
regelmæssige afstande og på alle samlingssteder. Ved en samling følger De
den forgrening, der viser en tydeligt højere værdi. Hver gang De måler,
sammenligner De resultatet med forrige aflæsning (som vises øverst til
højre på displayet).
5 Et klart fald i strømstyrken mellem to punkter betyder, at der er et defekt
sted mellem disse to punkter.
6 Gå tilbage i retning mod det tidligere målepunkt, indtil De har fundet
fejlen.
Henvisninger:
- Højere strømstyrke er en henvisning om kortslutninger. Det kan skyldes
noget græs eller lignende, der berører hegnstråden, en defekt isolator etc.
Strømstyrker, der er lavere end normalt ved samme spænding, er i de fleste
tilfælde et tegn på en dårlig forbindelse eller brud på en tråd.
- På et jordtilbageløbshegn vises, ved målinger udført på jordledningen,
strømretningen hen mod hegnsapparatet.
Indstilling af lydniveauet
Håndsættet bipper, hver gang hegnsapparatet udsender en impuls, når
hegnstråden sidder i slidsen på Fault finder. Det betyder, at hegnsapparatet er
tændt og at hegnet er strømførende. Lydstyrken øges med styrken på
strømimpulsen. Denne funktion er først og fremmest praktisk, hvis De måler
strømstyrken på forskellige forgreninger ved en samling og ikke kan se displayet.
Hvis der er slukket for strømforsyningen til hegnet, udsender håndsættet ingen
akustiske signaler.
Lyden kan slås fra ved behov (se anvisningerne nedenfor).
Lyden slås til eller fra
1 Gå et stykke væk fra hegnet, så håndsættet ikke modtager impulser fra
hegnet.
2 Tryk på og hold den inde i 10 sekunder, indtil håndsættet begynder at
bippe.
viser, at lyden er slået til, og forsvinder, hvis lyden slås fra.
3 Tryk på for at slukke håndsættet.
Udskiftning af batteriet
Når man ser tegnet i displayet, trænger batteriet til at blive skiftet.
Batteriskift:
1 Skru dækslet på bagsiden af.
2 Tag det brugte batteri ud og udskift det med et nyt PP3, 9 V batteri.
3 Skru dækslet fast igen og pas på, at batterikablet ikke kommer i klemme
under skruerne eller i huset.
Pleje af håndsættet
Håndsættet må ikke ligge direkte i solen, f.eks. på instrumentbrættet i en
bil.
Håndsættet må kun rengøres med en fugtig klud.
Hvis håndsættet bliver vådt, skal det tørres af og lægges med forsiden
nedad, således at hvis der er kommet vand ind i det, kan det løbe ud
gennem højttaleråbningerne. Håndsættet er vandfast og kræver ingen
yderligere pleje.
Garanti
Nærmere oplysning om garantiperioden og andre relevante enkeltheder kan fås
hos forhandleren eller findes på hjemmesiden
www.tru-testgroup.com
.
Introduktion
Felfinnarhandenheten har två funktioner:
Voltmätare – ger omedelbar feedback om stängslets prestanda (spänning
och strömstyrka)
Felsökare – hjälper till att hitta fel var som helst på stängselsystemet
Fjärrkontrollens delar
Mätning av spänningen på en stängseltråd
Enkel ledningskabel
Strömavläsningarna är låga på flera ställen, vilket indikerar att det inte finns något
fel på stängseltråden.
1 Tryck för att aktivera handenheten.
2 För in stängseltråden i Felfinnaröppningen, se till att stängseltråden nuddar
Felfinnarens kontakt.
3 Efter ett par sekunder visas spänningen längst upp till höger på skärmen (i
kilovolt).
OBS!
Under de första sekunderna kommer handkontrollen att visa den sista
strömavläsningen i ampere innan spänningsavläsningen visas.
Mätning av ett aggregats utspänning
1 Tryck för att aktivera handenheten.
2 Aktivera aggregatet.
3 Rör aggregatets spänningssond mot aggregatets utgångsterminal.
4 Efter några sekunder kommer spänningen att visas längst upp till höger på
skärmen (i kilovolt).
OBS!
Under de första sekunderna kommer handkontrollen att visa den sista
strömavläsningen i ampere innan spänningsavläsningen visas. Strömavläsningar
som tas inom 1 m från ett aggregat kan ibland inte vara helt korrekta på grund
av det magnetiska fält som omringar aggregatet.
Hitta ett fel på stängseltråden
Du kan hitta ett fel på en stängseltråd genom att göra strömavläsningar (mäts i
ampere). Ström flyter genom där det finns minst motstånd. Om ett stängsel har
en kortslutning kommer strömmen att flyta från aggregatet till felet, på samma
vis som vatten rinner ut från ett badkar. Stora mängder av ström belastar
aggregatet och elstängselsystemet vilket reducerar dess effektivitet.
Strömavläsningen är speciellt hög vilket indikerar att ett fel finns någonstans på
stängseltråden. Den betydelsefulla reduktionen av ström mellan de två
avläsningspunkterna (24 A och 3 A) indikerar att felet finns någonstans mellan
dessa två punkter på stängseltråden.
Jordtrådsretur
Strömavläsningarna är låga på flera ställen, vilket indikerar att det inte finns något
fel på stängseltråden.
Strömavläsningarna är speciellt höga vilket indikerar att ett fel finns någonstans på
stängseltråden. Den betydande reduceringen av spänning mellan avläsningarna
hjälper till att identifiera var felet befinner sig. I detta fall kan de två trådarna med
onormalt höga avläsningar nudda varandra, vilket kan orsaka ett fel. Den undre
tråden har konsekvent låga spänningsavläsningar som indikerar att denna tråd är
OK.
OBS!
Strömavläsningar som tas inom 1 m från ett aggregat kan ibland inte vara
helt korrekta på grund av det magnetiska fält som omringar aggregatet.
Hitta ett fel på stängseltråden:
1 Börja nära den plats där aggregatets utgångstrådar ansluts till stängslet.
2 Tryck för att aktivera handenheten.
3 För in stängseltråden i Felfinnaröppningen, se till att stängseltråden nuddar
Felfinnarens kontakt. Notera strömavläsningen (i ampere) i stor styrka.
4 I riktning med strömmen, förflytta dig längsmed stängseltråden och gör
avläsningar med jämna intervaller och vid alla anslutningspunkter. Vid en
anslutningspunkt, följ grenen som indikerar en onormalt hög
strömavläsning. Varje gång du gör en avläsning, jämför den med den
tidigare avläsningen (den visas kort längst upp till höger på skärmen varje
gång handenheten aktiveras).
5 En betydande reduktion i strömstyrka mellan två punkter indikerar att ett
fel finns mellan dessa två punkter.
6 Gå bakåt i riktningen mot den senaste avläsningen tills felet hittas.
Observera:
- Högre än normala strömavläsningar indikerar kortslutningsfel. Detta kan
bero på att vegetation nuddar stängseltråden, en trasig isolator etc. Lägre än
normala strömavläsningar med samma spänning indikerar vanligtvis en dålig
anslutning eller trasig ledning.
- På ett stängsel med jordningsdon kommer avläsningar gjorda på jordledaren
att visa strömmens riktning när den flyter mot aggregatet.
Ljudinställning
Handenheten piper varje gång aggregatet pulserar när stängseltråden är i
Felfinnaröppningen. Detta indikerar att aggregatet är på och att stängslet är
strömförande. Larmtonen blir högre om pulsens styrka ökar. Detta är speciellt
hjälpsamt då man mäter strömstyrkan i olika grenar av en anslutningspunkt, och
då skärmen inte kan ses. Om strömtillförseln till stängslet har stängts av kommer
inte fjärrkontrollen att pipa.
Ljudet kan stängas av, om så behövs (se följande instruktioner).
Avstängning eller aktivering av ljudet
1 Flytta dig bort ifrån stängslet så att inga stängselpulsar kan detekteras av
handenheten.
2 Tryck och håll under 10 sekunder tills handenheten piper.
visas om ljudet är aktiverat, eller försvinner om ljudet är avstängt.
3 Tryck på för att stänga av handenheten.
Byte av batteriet
När du ser på skärmen behöver batteriet ersättas.
Byte av batteriet:
1 Skruva av det bakre höljet.
2 Tag ur det gamla batteriet och ersätt med ett nytt PP3, 9V batteri.
3 Skruva tillbaka det bakre höljet, se till att batteritrådarna inte fastnar under
skruvarna eller i höljet.
Vård av handenheten
Lämna inte handenheten i direkt solljus, till exempel på ett fordons
instrumentpanel.
Använd endast en fuktig trasa att rengöra handenheten med.
Om handenheten blir våt, torka den torr och placera den med fronten ner
för att tillåta eventuellt vatten att rinna ut från högtalargrillen.
Handenheten är vattentålig och bör inte kräva någon vidare
uppmärksamhet.
Garanti
Detaljer angående garantiperioder och andra villkor finns att tillgå vid
inköpsstället eller på
www.tru-testgroup.com
.
Einleitung
Das Fehlersuchgerät (Fault Finder) ist auf zwei Einsatzbereiche ausgelegt:
Spannungsmesser – bietet Echtzeitinformationen über die Zaunleistung
(Spannung und Strom)
Fehlerdetektor – bietet Unterstützung bei der Fehlersuche entlang des
Zauns
Teile des Fehlersuchgeräts
Messen der Spannung einer Zaunleitung
1 Drücken Sie , um das Fehlersuchgerät einzuschalten.
2 Führen Sie den Zaundraht durch den Fehlersuchschlitz. Stellen Sie dabei
sicher, dass der Draht das Fehlersuchgerät berührt.
3 Nach einigen Sekunden wird in der oberen rechten Ecke des Displays die
Spannung (in Kilovolt) angezeigt.
Hinweis:
Einzelner Elektrodraht
Elektrozaungerät
6 A 0 A
KEIN FEHLER
3 A
Die Messwerte sind an mehreren Stellen niedrig. Das bedeutet, dass kein Defekt
an der Zaunleitung vorliegt.
Elektrozaungerät
26 A 0 A
FEHLER
3 A24 A
Die Messwerte sind besonders hoch und deuten auf einen Defekt entlang der
Zaunleitung hin. Wenn plötzlich im Vergleich zur vorherigen Messung eine sehr
niedrige Stromstärke angezeigt wird (3 A im Vergleich zu 24 A), heißt das, dass
irgendwo zwischen den beiden Stellen ein Defekt vorliegt.
Während der ersten Sekunden zeigt das Fehlersuchgerät den zuletzt
aufgezeichneten Strommesswert in Ampere an, bevor die Spannung ausgegeben
wird.
Messen der Ausgangsspannung eines Elektrozaungeräts
1 Drücken Sie , um das Fehlersuchgerät einzuschalten.
2 Schalten Sie das Elektrozaungerät ein.
3 Berühren Sie mit dem Elektrozaungerät-Spannungsprüfer den
Zaunanschluss des Elektrozaungeräts.
4 Nach einigen Sekunden wird in der oberen rechten Ecke des Displays die
Spannung (in Kilovolt) angezeigt.
Hinweis:
Während der ersten Sekunden zeigt das Fehlersuchgerät den zuletzt
aufgezeichneten Strommesswert in Ampere an, bevor die Spannung ausgegeben
wird. Strommessungen, die im Umkreis von 1 m rund um das Elektrozaungerät
aufgezeichnet werden, sind möglicherweise aufgrund des Magnetfelds des Geräts
ungenau.
Einen Fehler in der Zaunleitung finden
Sie können einen Fehler in einer Zaunleitung mithilfe von Strommessungen (in
Ampere) lokalisieren. Strom sucht sich den Weg des geringsten Widerstandes.
Wenn der Zaun einen Kurzschluss hat, fließt der Strom vom Elektrozaungerät zum
Leck – ähnlich wie Wasser, das aus einer Badewanne abgelassen wird. Ist die
Stromstärke zu hoch, werden das Elektrozaungerät sowie das Zaunsystem
belastet und somit die Funktion beeinträchtigt.
Erdungsdrahtrückleitung
Elektrozaungerät
0 A
KEIN FEHLER
0 A
3 A
3 A
7 A
7 A
6 A 0 A
Die Messwerte sind an mehreren Stellen niedrig. Das bedeutet, dass kein Defekt
an der Zaunleitung vorliegt.
Elektrozaungerät
30 A 0 A
FEHLER
22 A 3 A
3 A
2 A 0 A5 A
25 A
30 A
30 A 24 A 0 A
Die Messwerte sind besonders hoch und deuten auf einen Defekt entlang der
Zaunleitung hin. Der signifikante Abfall der Stromesswerte zwischen den Punkten
hilft, den Standort des Fehlers zu lokalisieren. In diesem Fall kann es sein, dass die
beiden Drähte mit ungewöhnlich hohen Messwerten miteinander verbunden sind
und somit den Fehler verursachen. Der unterste Zaundraht zeigt durchwegs
niedrige Messwerte an. Das deutet darauf hin, dass dieser Draht in Ordnung ist.
Hinweis:
Strommessungen, die im Umkreis von 1 m rund um das
Elektrozaungerät aufgezeichnet werden, sind möglicherweise aufgrund des
Magnetfelds des Geräts ungenau.
So finden Sie den Fehler in der Zaunleitung:
1 Beginnen Sie in der Nähe der Stelle, an der die Ausgangsdrähte des
Elektrozaungeräts mit dem Zaun verbunden sind.
2 Drücken Sie , um das Fehlersuchgerät einzuschalten.
3 Führen Sie den Zaundraht durch den Fehlersuchschlitz. Stellen Sie dabei
sicher, dass der Draht das Fehlersuchgerät berührt. Achten Sie auf hohe
Stromesswerte (in Ampere).
4 Gehen Sie den Zaun entlang der Stromrichtung ab und führen Sie in
regelmäßigen Abständen Messungen durch. Besonders wichtig sind dabei
Stellen, an denen verschiedene Zaunleitungen zusammenlaufen. Folgen Sie
an einem Punkt, an dem mehrere Zaunleitungen zusammentreffen, der
Leitung, die einen abnormen Messwert anzeigt. Vergleichen Sie den Wert
jeder Messung mit der vorherigen (diese wird jedes Mal, wenn Sie das
Fehlersuchgerät einschalten, in der rechten oberen Ecke des Bildschirms
angezeigt).
5 Wenn plötzlich im Vergleich zur vorherigen Messung eine sehr niedrige
Stromstärke angezeigt wird, heißt das, dass irgendwo zwischen den beiden
Punkten ein Defekt vorliegt.
6 Gehen Sie zurück in Richtung des vorherigen Messpunkts, bis Sie die
defekte Stelle gefunden haben.
Hinweise:
- Fällt die Strommessung höher als gewöhnlich aus, liegt wahrscheinlich ein
Kurzschluss vor. Dieser kann u. a. durch Bewuchs an der Zaunleitung oder
einen defekten Isolator verursacht werden. Eine niedrigere Stromstärke mit
derselben Spannung deutet auf eine schlechte Verbindung oder einen
beschädigten Draht hin.
- Bei Zäunen mit Erdungsdrahtrückleitung wird der Stromfluss von Messungen
am Erdungsdraht in Richtung des Elektrozaungeräts angezeigt.
Tonausgabeeinstellung
Wenn sich der Zaundraht im Fehlersuchschlitz befindet, piepst das
Fehlersuchgerät jedes Mal, wenn das Elektrozaungerät einen Impuls sendet.
Dadurch wird angezeigt, dass das Elektrozaungerät eingeschaltet ist und der
Zaun unter Strom steht. Je höher die Stromstärke, desto höher die Tonlage. Dies
ist dann besonders nützlich, wenn Sie die Stromstärke bei verschiedenen
Leitungen an einer Kreuzung messen möchten, oder wenn Sie das Display nicht
sehen können. Wird die Stromzufuhr zum Zaun unterbrochen, piepst das
Fehlersuchgerät nicht.
Die Tonausgabe kann bei Bedarf deaktiviert werden (siehe folgende Anleitung).
Tonausgabe aktivieren oder deaktivieren
1 Bewegen Sie sich weit genug vom Zaun weg, damit kein Zaunimpuls vom
Fehlersuchgerät erkannt werden kann.
2 Halten Sie 10 Sekunden gedrückt, bis das Fehlersuchgerät piepst.
wird angezeigt, wenn die Tonausgabe aktiviert ist bzw. wird
ausgeblendet, sobald Sie diese deaktivieren.
3 Lassen Sie los, um das Fehlersuchgerät auszuschalten.
Austauschen der Batterie
Wenn das Symbol auf dem Bildschirm angezeigt wird, muss die Batterie
ausgetauscht werden.
So tauschen Sie die Batterie aus:
1 Schrauben Sie die Gehäuserückseite auf.
2 Entfernen Sie die alte Batterie und ersetzen Sie sie mit einer neuen 9V-
Batterie der Größe PP3.
3 Schrauben Sie die Gehäuserückseite wieder an. Stellen Sie dabei sicher,
dass Sie die Batteriekabel nicht unter den Schrauben oder im Gehäuse
einklemmen.
Pfleglicher Umgang mit dem Fehlersuchgerät
Bewahren Sie das Fehlersuchgerät nicht an Orten auf, wo es direkter
Sonneneinstrahlung ausgesetzt ist – zum Beispiel am Armaturenbrett Ihres
Autos.
Reinigen Sie das Fehlersuchgerät nur mit einem feuchten Tuch.
Falls das Fehlersuchgerät nass wird, trocknen Sie es mit einem Tuch und
legen Sie es mit dem Display nach unten ab, damit das Wasser durch die
Lautsprecheröffnungen aus dem Gehäuse rinnen kann. Das Fehlersuchgerät
ist wasserfest. Es sollten also keine weiteren Schritte nötig sein.
Garantie
Infos zur Gewährleistungsfrist und anderen geltenden Bestimmungen erhalten Sie
von Ihrer Verkaufsstelle oder unter
www.tru-testgroup.com
.
Loading...
