Speed Queen SU170T Installation Operation Instruction

Séchoirs à tambour

120 livres capacité 170 livres capacité

Voir l'identification des modèles à la page 3

Supplément installation / fonctionnement

Conserver ce mode d’emploi pour toute consultation ultérieure.

(En cas de changement de propriétaire, ce manuel doit accompagner la machine)

TMB1268C

N° réf. M414881R7FR

Décembre 2007

L’installation doit être conforme à la réglementation en vigueur.

Supplément installation / fonctionnement

AVERTISSEMENT

POUR VOTRE SÉCURITÉ, veillez à bien respecter les indications de ce manuel afin de minimiser les risques d’incendie ou d’explosion ou d’écarter les dangers de dommages matériels, corporel ou de mort.

W033FR

• Ne pas entreposer ni utiliser d’essence ou autres gaz et liquides inflammables au voisinage de cet appareil ou de tout autre.

• QUE FAIRE EN PRÉSENCE D’UNE ODEUR DE GAZ : – Ne pas tenter d’allumer un

quelconque appareil.

– Ne toucher à aucun interrupteur

électrique ; ne pas utiliser de téléphone dans le bâtiment.

– Évacuer le local, la bâtiment ou la

zone de tous ses occupants.

– Téléphoner immédiatement à la

compagnie de gaz depuis une maison voisine. Suivre les instructions de la compagne de gaz.

– Si la compagnie de gaz n’est pas

joignable, appeler les pompiers.

• L’installation et l’entretien doivent être effectués par un installateur agréé, un service de réparation ou la compagnie de gaz.

W052R1FR

POUR VOTRE SÉCURITÉ

Ne pas entreposer ni utiliser d’essence ou autres gaz et liquides inflammables au voisinage de cet appareil ou de tout autre.

W053FR

IMPORTANT – S’informer auprès de la compagnie de gaz locale de la démarche à suivre en cas d’odeur de gaz. Ces instructions doivent être affichées de façon bien visible. Afficher de façon bien visible à proximité du séchoir des instructions pas-à-pas relatives aux consignes de sécurité cidessus à l’intention de la clientèle.

Pour réduire les risques d’incendie, d’électrisation, de dommages corporels graves ou de mort lors de l’utilisation du séchoir, veiller à respecter les consignes suivantes :

• Lire le mode d’emploi complet avant d’utiliser le séchoir.

• NE PAS modifier les boutons de commande.

• NE PAS neutraliser les dispositifs de sécurité.

• Toujours suivre les consignes d’entretien fournies par le fabricant du vêtement.

• Sortir le linge immédiatement après l’arrêt du séchoir.

• NE PAS mettre la main dans le séchoir durant la rotation du tambour.

Pour éviter le dégagement de vapeurs inflammables susceptibles d’exploser, de s’enflammer ou de causer des dommages par corrosion, NE PAS sécher les matériaux suivants :

• Articles ayant été lavés, trempés ou salis à l’essence, aux solvants de nettoyage à sec ou autres produits inflammables ou explosifs.

• Plastiques ou articles contenant du caoutchouc mousse ou autres matériaux caoutchouteux de texture semblable.

• Articles comportant des traces de substances inflammables du type huile de cuisine, huile moteur, produits inflammables ou diluants.

• Articles contenant de la cire ou des produits nettoyants.

• Rideaux et tentures en fibre de verre (sauf indications contraires sur l’étiquette).

W440R1FR

1

Supplément installation / fonctionnement

Table des

matières

Introduction......................................................................................... 3

Identification du modèle....................................................................... 3

Schéma de câblage................................................................................ 3

Emplacement de la plaque du numéro de série .................................... 4

Consignes de sécurité.......................................................................... 5

Consignes de sécurité importantes........................................................ 5

Installation........................................................................................... 7

Caractéristiques techniques et dimensions ........................................... 7

Séchoir 120 livres - Dimensions et emplacement des

sorties d’évacuation........................................................................ 8

Séchoir 170 livres – Dimensions et emplacement des

sorties d’évacuation........................................................................ 9

Emplacements des raccordements de gaz et d’électricité

pour les modèles à gaz.................................................................... 10

Emplacements des raccordements de vapeur et d’électricité

des modèles à vapeur...................................................................... 11

Placement et mise de niveau du séchoir ............................................... 12

Système d'extinction d'incendie............................................................ 13

Exigences relatives à l'eau ............................................................... 13

Raccordements de l'eau.................................................................... 13

Installation électrique....................................................................... 13

Alarme auxiliaire ............................................................................. 14

Installation au gaz................................................................................. 14

Gaz naturel et pétrole liquéfié.......................................................... 14

Gaz européen ................................................................................... 14

Généralités ....................................................................................... 15

Exigences d'échappement..................................................................... 17

Air d’appoint.................................................................................... 17

Évacuation........................................................................................ 17

Installation électrique............................................................................ 18

Mise à la terre................................................................................... 18

Installation à la vapeur.......................................................................... 19

Préparation de l’huile thermique .......................................................... 19

Fonctionnement................................................................................... 22

Bouton d’arrêt d’urgence...................................................................... 22

Mode d’emploi...................................................................................... 22

Étape 1 : Nettoyer le filtre/compartiment à charpie......................... 22

Étape 2: Charger le linge................................................................. 22

Étape 3: Déterminer le type de commande et le réglage

de température ................................................................................ 23

Étape 4 : Sortir le linge .................................................................... 23

Instructions de commandes................................................................... 24

Commande de minuterie manuelle .................................................. 24

Double commande de minuterie numérique.................................... 25

Commande OPL électronique.......................................................... 26

Fonctionnement de la commande d'allumage....................................... 28

Mise au rebut de l'unité...................................................................... 29

forme ou par quelque moyen que ce soit sans l’autorisation expresse écrite de l’éditeur.

2

M414881 (FR)© Published by permission of the copyright owner – DO NOT COPY or TRANSMIT

Supplément installation / fonctionnement

Introduction

Identification du modèle

Les informations contenues dans ce manuel concernent les modèles suivants.

Gaz Vapeur/Fluide caloporteur

GU120S GU120T HU120S HU120T KU120S KU120T LU120S LU120T PU120S

GU170S GU170T HU170S HU170T KU170S KU170T LU170S LU170T

120 livres

170 livres

GU120L GU120N HU120L HU120N KU120L KU120N LU120L LU120N PU120L

GU170L GU170N HU170L HU170N KU170L KU170N LU170L LU170N

PU120N SU120L SU120N UU120L UU120N XU120L XU120N

PU170L PU170N SU170L SU170N UU170L UU170N XU170L XU170N

PU120T SU120S SU120T UU120S UU120T XU120S XU120T YU120S YU120T

PU170S PU170T SU170S SU170T UU170S UU170T XU170S XU170T

Comprend les modèles comportant les suffixes de commande suivants :

RM – OPL Micro inversion RQ – double minuterie numérique à inversion RT – minuteur manuel inversion

Schéma de câblage

Le schéma de câblage se trouve dans la boîte de dérivation ou le boîtier électrique.

M414881 (FR)

3

Supplément installation / fonctionnement

Emplacement de la plaque du numéro de série

SÉCHOIRS 120 LIVRES

1 Numéro de série

1

SÉCHOIRS 170 LIVRES

TMB1298N

1

TMB1298N

4

M414881 (FR)

Supplément installation / fonctionnement

Consignes de sécurité

Conserver ces instructions

Consignes de sécurité importantes

AVERTISSEMENT

Pour réduire les risques d’incendie, d’électrisation ou autres dommages corporels lors de l’utilisation du séchoir, veiller à lire et respecter les consignes suivantes :

W359FR

1. Lire le mode d’emploi complet avant d’utiliser le séchoir.

2. Pour brancher correctement le séchoir à la terre, se reporter aux INSTRUCTIONS DE MISE À LA TERRE.

3. Ne pas sécher d’articles ayant été préalablement lavés, trempés ou salis à l’essence, aux solvants de nettoyage à sec ou autres produits inflammables ou explosifs susceptibles de dégager des vapeurs pouvant s’enflammer ou exploser.

4. Ne pas laisser les enfants jouer sur ou à l’intérieur du séchoir. Cet appareil n’est pas destiné à être utilisé sans supervision par des enfants ou des handicapés. Les jeunes enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l'appareil.

5. Avant la mise hors service ou au rebut du séchoir, déposer la porte du tambour de séchage et le couvercle du compartiment à charpie.

6. Ne pas mettre la main dans le séchoir durant la rotation du tambour.

7. Ne pas installer ni entreposer le séchoir dans un endroit exposé à l’eau ou aux intempéries.

8. Ne pas soumettre les boutons à une utilisation abusive.

9. Ne pas réparer ou remplacer des pièces ni tenter d’intervenir sur le séchoir autrement que conformément aux consignes spécifiques du manuel d’entretien ou autres guides de réparation destinés à l’utilisateur et à condition de comprendre ces consignes et d’être capable de les exécuter.

11. Pour réduire les risques d’incendie, NE PAS SÉCHER d’articles en plastique ou contenant du caoutchouc mousse ou autres matériaux caoutchouteux de texture semblable.

12. Nettoyer le filtre à charpie quotidiennement.

13. Éviter toute accumulation de peluches, poussière et saleté au niveau de la bouche d’évacuation et aux alentours.

14. Faire nettoyer l’intérieur du séchoir et du conduit d’évacuation à intervalles réguliers par du personnel d’entretien qualifié.

15. Si ce produit n’est pas installé, utilisé et entretenu conformément aux instructions du fabricant ou en cas de détérioration ou de mauvaise manipulation de ses différents éléments, son utilisation peut vous exposer à des substances, contenues dans le combustible ou dégagés par sa combustion, présentant un danger de mort ou de maladie grave et déclarées responsables de cancers, malformations congénitales ou autres anomalies de la reproduction par l'État de Californie.

16. Le séchoir ne fonctionne pas si la porte du tambour est ouverte. NE PAS court-circuiter le contacteur de sécurité de la porte pour permettre au séchoir de fonctionner avec la porte ouverte. La rotation du séchoir s’arrête à l’ouverture de la porte. Ne pas utiliser le séchoir s’il ne s’arrête pas lorsque la porte est ouverte ou s’il démarre sans actionnement de la commande START (démarrage). Mettre le séchoir hors service et appeler un réparateur.

17. Le séchoir ne fonctionne pas si le couvercle du compartiment à charpie est ouvert. NE PAS court-circuiter le contacteur de sécurité de couvercle à charpie pour permettre au séchoir de fonctionner avec le compartiment à charpie ouvert.

18. Ne pas placer dans le séchoir des articles préalablement souillés à l’huile végétale ou de cuisine, car ces huiles ne partent pas toujours au lavage. Ces résidus huileux peuvent provoquer une combustion spontanée du tissu.

10. Ne pas utiliser d’assouplisseur ni de produit antistatique sauf si cela est recommandé par le fabricant de ces produits.

M414881 (FR)

5

Supplément installation / fonctionnement

19. Pour réduire les risques d’incendie, NE PAS placer dans le séchoir des vêtements comportant des traces de substances inflammables du type huile moteur, produits inflammables, diluants, etc., ni aucun article contenant de la cire ou autres produits chimiques, notamment serpillières et torchons, ou ayant été nettoyé à domicile avec des solvants pour nettoyage à sec.

20. Utiliser le séchoir pour l’emploi auquel il est destiné uniquement, à savoir sécher des textiles.

21. TOUJOURS débrancher et verrouiller l’alimentation électrique du séchoir avant toute opération d’entretien. Débrancher l’alimentation en coupant le disjoncteur ou fusible correspondant.

22. Installer le séchoir conformément aux INSTRUCTIONS D’INSTALLATION. Tous les branchements d’alimentation électrique, de mise à la terre et d’arrivée de gaz doivent être conformes à la réglementation locale et, le cas échéant, exécutés par du personnel autorisé.

23. Sortir le linge immédiatement après l’arrêt du séchoir.

24. Toujours suivre les instructions figurant sur les emballages des produits nettoyants et d’aide au nettoyage. Respecter tous les avertissements et mises en garde. Pour réduire les risques d’empoisonnement et de brûlures chimiques, toujours garder ces produits hors de portée des enfants (de préférence dans un placard fermé à clé).

25. Ne pas sécher de rideaux et de tentures en fibre de verre à la machine, sauf indications contraires sur l’étiquette. Le cas échéant, essuyer le tambour avec un chiffon humide pour retirer les poussières de fibre de verre.

26. Toujours suivre les consignes d’entretien fournies par le fabricant du vêtement.

27. Ne jamais faire fonctionner le séchoir si des protections ou panneaux ont été démontés.

28. NE PAS faire fonctionner le séchoir s’il fume, s’il grince ou si des pièces sont cassées.

29. NE PAS neutraliser de dispositifs de sécurité.

30. Les vapeurs de solvants dégagées par les machines de nettoyage à sec produisent des acides lorsqu’elles passent dans l’élément chauffant du séchoir. Ces acides ont un effet corrosif sur le séchoir ainsi que sur le linge en cours de séchage. S’assurer que l’air d’appoint ne contient pas de vapeurs de solvant.

31. L’installation, l’entretien et/ou l’utilisation de cette machine de façon non conforme aux instructions du fabricant peuvent produire des situations présentant des risques de dommages corporels et matériels.

AVERTISSEMENT

Pour réduire les risques de blessures graves, poser des verrous pour empêcher l’accès du public à l’arrière des séchoirs.

W055FR

6

M414881 (FR)

Installation

Caractéristiques techniques et dimensions

Caractéristiques 120 livres 170 livres

Niveau de bruit mesuré durant la marche pour une position de l’utilisateur à 1 mètre (3,3 pieds) de la façade de la machine et 1,6 mètres (5,2 pieds) du sol.

Dimensions du tambour : mm (po)

Capacité du tambour (poids sec) : kg (lbs)

Puissance du moteur de tambour : HP Puissance du moteur de soufflante : HP Diamètre sortie d’air :

mm (po) Contre-pression statique maximale :

mbar (pouces C.E.) Débit d’air maximum :

3

l/s (pi

/min)

Supplément installation / fonctionnement

66 dBA 66 dBA

1118 x 1041

(44 x 41)

54,4

(120)

0,75 0,75

13

254

(10)

0,8

(0,3)

755

(1600)

1289 x 1080

(50,75 x 42,5)

77,1

(170)

300

(12)

0,8

(0,3) 1156

(2450)

Modèles à gaz

Poids net (approximatif) : kg (lbs)

Raccordement au gaz Caractéristiques nominales du brûleur :

Mj/h (Btu/h)

Modèles à vapeur

Poids net (approximatif) : kg (lbs)

Raccordement à la vapeur

Caractéristiques nominales du serpentin à vapeur à 100 psig : HP de chaudière (Btu/h)

580

(1275)

3/4 po NPT 3/4 po NPT

316

(300.000)

625

(1375)

3/4 po NPT 3/4 po NPT entrée

11,7

(405.000)

716

(1575)

421

(395.000)

761

(1675)

1 po NPT sortie

18,8

(648.000)

M414881 (FR)

7

Supplément installation / fonctionnement

Séchoir 120 livres - Dimensions et emplacement des sorties d’évacuation

dessus du conduit

Vue de

d’évacuation

X

W

X

V

H

U

B

A

Y

C

D

E

Z

F

G

TMB2211N

Encombrement

ModèlesABCDEFGH

120L/N

120S

797 mm

(31,38 po)

797 mm

(31,38 po)

826 mm

(32,5 po)

826 mm

(32,5 po)

1242 mm

(48,91 po)

1242 mm

(48,91 po)

1268 mm

(49,91 po)

1268 mm

(49,91 po)

1725 mm

(67,92 po)

1725 mm

(67,92 po)

1153 mm

(45,38 po)

1153 mm

(45,38 po)

1178 mm

(46,38 po)

1178 mm

(46,38 po)

2177 mm (85,7 po)

2121 mm (83,5 po)

Se reporter à Placement et mise de niveau du séchoir pour réduire provisoirement la hauteur de ces modèles.

Dimensions et emplacement des sorties d’évacuation

Modèles U V W X Y Z

8

120L/N

120S

1612 mm

(63,45 po)

1542 mm

(60,7 po)

214 mm

(8,44 po)

214 mm

(8,44 po)

190 mm (7,5 po)

208 mm

(8,18 po)

208 mm

(8,18 po)

222 mm

(8,75 po)

222 mm

(8,75 po)

208 mm

(8,18 po)

208 mm

(8,18 po)

M414881 (FR)

Séchoir 170 livres – Dimensions et emplacement des sorties d’évacuation

Vue de

dessus du conduit

d’évacuation

Y

X

Supplément installation / fonctionnement

W

B

A

C

D

E

Y

V

F

G

H

TMB2212N

Encombrement

ModèlesABCDEFGH

170L/N/S

860 mm

(33,86 po)

826 mm

(32,5 po)

1289 mm

(50,75 po)

1314 mm

(51,75 po)

1749 mm

(68,85 po)

1324 mm

(52,12 po)

1349 mm

(53,12 po)

2388 mm

(94 po)

Se reporter à Placement et mise de niveau du séchoir pour réduire provisoirement la hauteur de ces modèles.

Dimensions et emplacement des sorties d’évacuation

Modèles V W X Y

170L/N/S

M414881 (FR)

1076 mm

(42,38 po)

171 mm

(6,75 po)

222 mm

(8,75 po)

178 mm

(7 po)

9

Supplément installation / fonctionnement

Emplacements des raccordements de gaz et d’électricité pour les modèles à gaz

A

120L/N 170L/N

C

B

D

C

D

B

TMB1301N

Modèles

Branchement électrique Raccordement au gaz

ABCDDiamètre

120L/N

170L/N

500 mm

(19,69 po)

589 mm

(23,18 po)

1904 mm

(74,98 po)

2003 mm

(78,85 po)

325 mm

(12,78 po)

368 mm

(14,5 po)

1781 mm

(70,12 po)

1965 mm

(77,38 po)

REMARQUE : Ces valeurs représentent des dimensions approximatives uniquement.

3/4 po NPT

1 po NPT

10

M414881 (FR)

Emplacements des raccordements de vapeur et d’électricité des modèles à vapeur

A1

A2

Supplément installation / fonctionnement

A1

A2

C

B2

B1

D

120S 170S

fdf

F

E

C

B2

B1

E

D

F

TMB1461N

Admission de vapeur

Modèles

Diamètre A1 A2 F

120S

170S

3/4 po NPT

911 mm

(35,875 po)

956 mm

(37,625 po)

340 mm

(13,375 po)

387 mm

(15,25 po)

2102 mm

(82,75 po)

2235 mm

(88 po)

Échappement de vapeur

Diamètre B1 B2 D

120S

170S

3/4 po NPT

1 po NPT

879 mm

(34,625 po)

1133 mm

(44,625 po)

333 mm

(13,125 po)

222 mm

(8,75 po)

1740 mm

(68,5 po)

1822 mm

(71,75 po)

Branchement électrique

CE

120S

170S

500 mm

(19,69 po)

589 mm

(23,18 po)

1904 mm

(74,98 po)

2003 mm

(78,85 po)

M414881 (FR)

11

Supplément installation / fonctionnement

Placement et mise de niveau du séchoir

AVERTISSEMENT

Pour réduire les risques de blessures graves, l’espacement entre l’enveloppe du séchoir et toute structure combustible doit être conforme aux dégagements minimum prévus.

W056FR

1

8

REMARQUE : Les zones grisées représentent les structures adjacentes.

1 Espace de 13 mm (0,5 po) recommandé entre les machines pour le retrait ou l’installation 2 Laisser une ouverture de 51-102 mm (2 à 4 po) en haut de la machine pour faciliter le retrait ou l’installation. Un

cache amovible peut s’employer pour masquer l’ouverture ; absence de dégagement autorisée pour le cache.

3 Épaisseur maximale du bandeau de 102 mm (4 po) 4 Dégagement minimum autorisé pour le reste : gaz 102 mm (4 po), vapeur 305 mm (12 po) 5 Plaque de protection 6 Appoint d’air 7 Espace minimum de 610 mm (24 po) et de 914 mm (36 po) conseillé pour l’entretien 8 Espace de 6 mm (0,25 po) recommandé pour le retrait ou l'installation, absence de dégagement autorisée

2

3

7

TMB2020N

4

5

6

TMB2020N

12

Figure 1

M414881 (FR)

Supplément installation / fonctionnement

Système d'extinction d'incendie

Modèles G, H, K, S et U seulement

Exigences relatives à l'eau

IMPORTANT – L'eau doit être fournie au système d'extinction d'incendie, ou celui-ci ne fonctionnera pas comme prévu.

Le point de raccordement à l'électrovalve d'eau est un tuyau de 19 mm (3/4 de pouce). Le séchoir équipé d'un système d'extinction d'incendie doit être fourni avec une conduite d'eau de taille minimale de 12,7 mm (1/2 pouce) et être soumis à une pression minimale de 138 kPa (20 psi) et maximale de 827 kPa (120 psi) à tout moment. Le débit doit être au minimum environ 57 litre (15 gallons) par minute.

REMARQUE : Une pression d'eau inférieure à 138 kPa (20 psi) est une cause de faiblesse du débit et de fuite à l'électrovalve d'eau.

IMPORTANT – La température de l'alimentation en eau doit être maintenue entre 4,4 °C et 48,9 °C (40 °F et 120 °F). Si l'eau gèle dans la canalisation d'alimentation ou dans l'électrovalve d'eau, le système d'extinction d'incendie ne fonctionne pas.

IMPORTANT – Si les capteurs de température à l'intérieur du séchoir enregistrent une température au-dessous de 4,4 °C (40 °F), la commande du système d'extinction d'incendie se bloque. Ce dispositif protège contre le fonctionnement éventuel du séchoir avec une alimentation en eau gelée. La machine se remet en marche quand les capteurs de température enregistrent une température supérieure à 4,4 °C (40 °F).

IMPORTANT – Une canalisation d'alimentation/ un accouplement flexible doivent être employés. La défaillance de l'électrovalve provoquée par des raccordements de tuyauterie rigides annule la garantie. L'installation d'un filtre ou tamis sur la ligne d'alimentation en eau est recommandée.

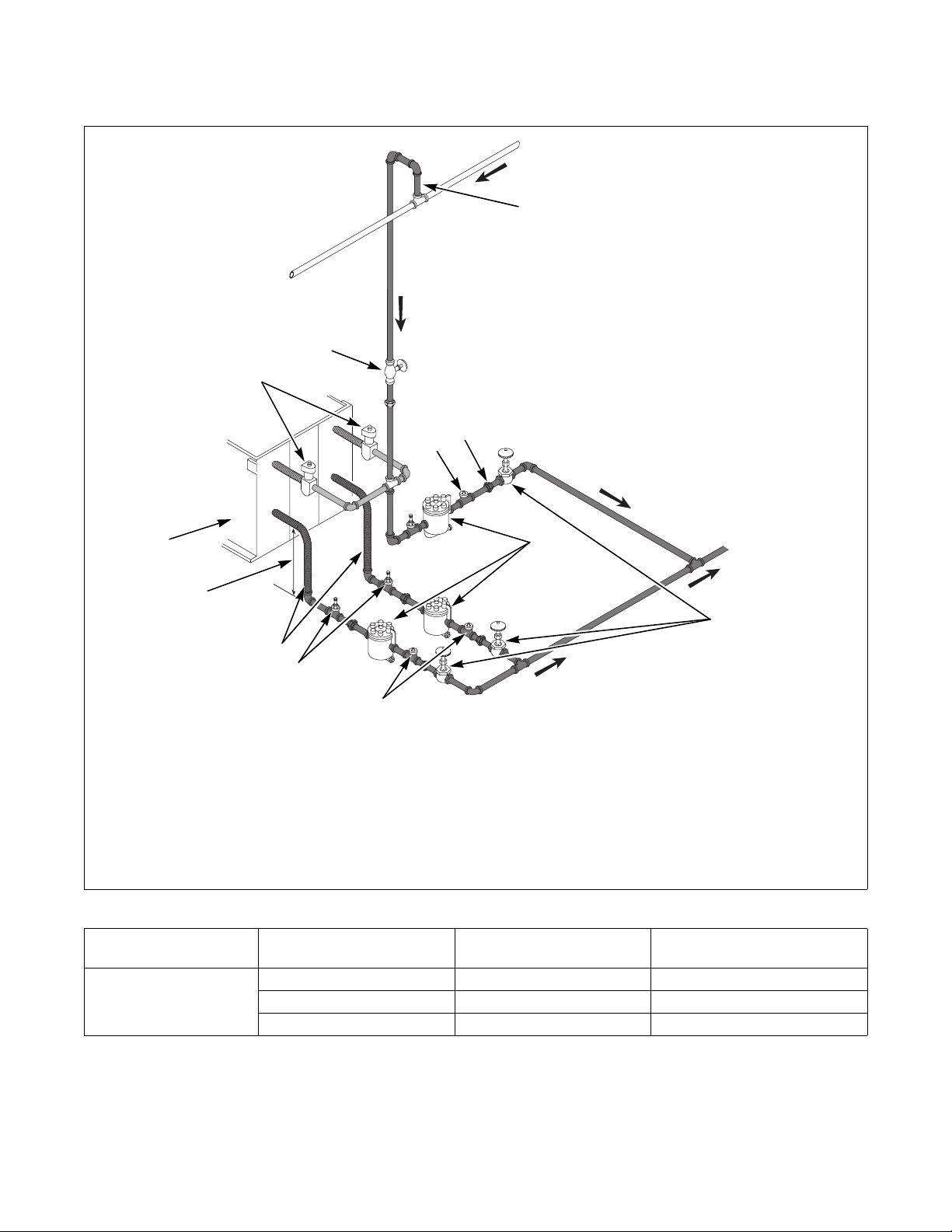

Raccordements de l'eau

1

5

4

2

1 Verrou 2 Raccords de tuyaux 3 Y Valve 4 Tuyaux d'admission 5 Orifice pour câble de l'alarme auxiliaire

Figure 2

2

3

TMB2008N

IMPORTANT – Vissez en serrant à la main les raccords de tuyaux sur les raccordements de valve, puis tournez 1/4 de tour avec des pinces. Ne faussez pas le filetage ou ne serrez pas trop les accouplements.

IMPORTANT – Remplacer tous les flexibles tous les cinq ans.

REMARQUE : De tuyaux d'admission plus longs sont disponibles (en tant qu'équipement facultatif avec supplément) si les tuyaux fournis avec le séchoir ne sont pas assez longs pour l'installation. Commandez les tuyaux comme suit :

Pièce No. 20617 Tuyau d'admission de 2,44 m (8 pieds) Pièce No. 20618 Tuyau d'admission de 3,05 m (10 pieds)

Installation électrique

M414881 (FR)

AVERTISSEMENT

L’alimentation du séchoir ne doit jamais être coupée. Le système d’extinction des incendies est inopérant si l'alimentation électrique du secteur est déconnectée.

Aucun raccordement à une alimentation extérieure indépendante n'est nécessaire. L'alimentation du système d'extinction d'incendie de 24 V est assuré depuis la boîte arrière de jonction/contacteur.

W690FR

13

Supplément installation / fonctionnement

Alarme auxiliaire

Pendant l'installation du séchoir, vous avez l'option de relier un système d'alarme séparé à cette sortie auxiliaire. L'utilisation de la sortie auxiliaire n'est pas exigée pour que le système d'extinction d'incendie fonctionne, mais elle peut servir de protection supplémentaire.

REMARQUE : La sortie auxiliaire est activée pendant les tests d'entretien du système d'extinction d'incendie. Prenez ce fait en considération avant d'effectuer vos tests du système tous les trois mois. (Exemple : si le système externe utilise la sortie auxiliaire pour appeler les pompiers, informez ceux-ci avant et après le test d'entretien du système d'extinction d'incendie.)

AVERTISSEMENT

Pour réduire le risque d’incendie ou d’explosion lorsque le séchoir doit fonctionner au gaz de pétrole liquéfié (GPL), prévoir une bouche d’aération vers l’extérieur dans la pièce où il est installé.

W062FR

REMARQUE : Ce manuel constitue uniquement un supplément. Se reporter aux instructions complètes du manuel d’installation et de fonctionnement.

Gaz européen

Installation au gaz

Gaz naturel et pétrole liquéfié

AVERTISSEMENT

Pour réduire les risques d’incendie ou d’explosion, NE PAS RACCORDER LE SÉCHOIR AU CIRCUIT DE GAZ SI L’ALIMENTATION EN GAZ EST DIFFÉRENTE DE CELLE INDIQUÉE SUR LA PLAQUE SIGNALÉTIQUE DU SÉCHOIR ! Il est préalablement nécessaire de convertir l’orifice du brûleur et le robinet de gaz. Des kits de conversion appropriés sont proposés à cet effet.

IMPORTANT – Toute révision ou conversion du produit doit être effectuée par un Revendeur, Distributeur ou installateur local agréé par le Fabricant.

IMPORTANT – Isoler

le séchoir du circuit d’arrivée de gaz en fermant son robinet d’arrêt manuel individuel avant de procéder à tout essai de pression du circuit de gaz à une pression égale ou inférieure à 3,45 kPa, 34,5 mbar (0,5 psi).

W060FR

AVERTISSEMENT

Pour réduire les risques d’électrisation, d’incendie, d’explosion, de blessure grave ou de mort :

• Débrancher l’alimentation électrique du séchoir avant toute intervention.

• Fermer le robinet d’arrêt du gaz avant d’intervenir sur un séchoir à gaz.

• Fermer le robinet de vapeur avant d’intervenir sur un séchoir à vapeur.

• Ne jamais démarrer le séchoir si des protections ou panneaux ont été démontés.

• Si des fils de terre sont débranchés lors d’une intervention, veiller à bien les rebrancher afin d’assurer une mise à la terre correcte du séchoir.

W002FR

IMPORTANT – Le séchoir et son robinet de gaz individuel doivent être débranchés

du circuit d’arrivée de gaz lors de tout essai de pression du circuit à des pressions supérieures

à 3,45 kPa, 34,5

mbar (0,5 psi).

IMPORTANT – L’installation doit être conforme à la réglementation en vigueur.

14

M414881 (FR)

Supplément installation / fonctionnement

Généralités

Ce qui suit concerne l’installation de séchoirs à gaz dans des pays et/ou pour des alimentations en gaz différents de ceux pour lesquels la machine est configurée d’usine. Les séchoirs sont fabriqués en usine pour fonctionner avec du gaz naturel 8914 kcal/

3

(1000 Btu/pi3) ou GPL 22 250 kcal/m3 (2500 Btu/

m

3

) dans les pays suivants : GB/IE/PT/ES/IT/GR/LU/

pi CH. L’installation de ces appareils dans tout autre pays ou sur d’autres types d’alimentation en gaz suppose un certain nombre de modifications.

Les modèles sont proposés dans deux configurations :

● Gaz naturel régulé – L’injecteur est calibré pour

le gaz naturel, seconde famille, groupe H (E), pour une pression d’entrée de 20 mbar. Le régulateur/détendeur est opérationnel. Le robinet de gaz PEUT être transformé en type non régulateur.

● Gaz de pétrole liquéfié (GPL) non régulé –

L’injecteur est calibré pour le GPL, troisième famille, groupe 3+, pour une pression d’entrée de 28,37 mbar. Le régulateur/détendeur est bloqué en position ouverte. Le robinet de gaz NE PEUT PAS être transformé en type régulateur.

Les plaques de numéro de série fournies d’usine sont prévues pour les pays suivants : GB/IE/PT/ES/IT/GR/ LU/CH. Les présentes instructions concernent les situations où le pays d’utilisation ou l’alimentation en gaz diffère de ce qui figure sur la plaque.

REMARQUE : Ce manuel constitue uniquement un supplément. Se reporter aux instructions complètes du manuel d’installation et de fonctionnement.

M414881 (FR)

15

Supplément installation / fonctionnement

Gaz et configurations

Code du

pays

DK/NO/ SE/FI/CZ/ EE/LV/LT/

SI/SK

DE**

NL

BE/FR*

Pression

Type de

gaz

Groupe

d’alimen-

tation,

mbar

Gaz naturel E 20 8,9

GPL B/P 30 Pas de

Gaz naturel E 20 8,9

GPL B/P 30 et Pas de détendeur ou

26,4 ou 50** et Pas de

Pression au

niveau de

l’orifice du

brûleur,

mbar

8,0

détendeur

8,0

Capacité/

Modèle

120 170

détendeur ou 28,7

Gaz naturel LL 25 12,0 120

170

GPL B/P 30 Pas de

détendeur

Gaz naturel E+ 20 ou 25 Pas de

détendeur*

GPL 3+ 28 ou 37 Pas de

détendeur

120 170

Diamètre,

mm

4,8 4,8

2,6 3,4

4,8 4,8

2,6 3,4

4,8 4,8

2,6 3,4

4,2 3,8

2,6 3,4

Quantité

3 4

3 3

3 4

3 3

3 4

3 3

3 4

3 3

Nº de réf.

de la

pièce

d’orifice

de

brûleur.

M411372 M411372

M411376 M400997

M411372 M411372

M411376 M400997

M411372 M411372

M411376 M400997

M402995 M402997

M411376 M400997

Gaz naturel E 20 8,9

GB/IE/PT/

8,0

ES/IT/GR/

LU/CH

GPL 3+ 28 ou 37 Pas de

détendeur

Gaz naturel E 20 8,9

8,0

AT**

GPL B/P 50** 26,4

28,7

CY/IS/MT

GPL B/P 30 Pas de

détendeur

Gaz naturel H 25 8,9

8,0

HU

GPL B/P 30 Pas de

détendeur

Gaz naturel H 20 8,9

8,0

PL

GPL 3P 37 Pas de

détendeur

Tableau 1

Informations sur l’orifice de brûleur entre 0 et 600 mètres d’altitude (0-2000 pieds). * Pour les applications au gaz naturel, Groupe E+, effectuer la

conversion à partir d’un modèle GPL et changer les orifices de brûleurs.

** Pour le GPL, groupe B/P avec une pression d'alimentation de

50 mbar, convertir au moyen du modèle gaz naturel et des appropriée orifices de brûleurs.

120 170

4,8 4,8

2,6 3,4

4,8 4,8

2,6 3,4

4,8 4,8

2,6 3,4

4,8 4,8

2,6 3,4

3 4

3 3

3 4

3 3

3 4

3 3

3 4

3 3

M411372 M411372

M411376 M400997

M411372 M411372

M411376 M400997

M411372 M411372

M411376 M400997

M411372 M411372

M411376 M400997

16

M414881 (FR)

Supplément installation / fonctionnement

Exigences d'échappement

AVERTISSEMENT

Un séchoir à tambour produit des peluches combustibles. Pour réduire les risques d’incendie, l’évacuation du séchoir doit se faire vers l’extérieur.

Pour réduire les risques d'incendie et d'accumulation de gaz de combustion, NE PAS diriger l’évacuation du séchoir vers un soupirail, un conduit pour gaz brûlés, une cheminée ou un espace clos non ventilé du type grenier, plafond, vide sanitaire ou vide de construction d’un bâtiment.

Air d’appoint

IMPORTANT – Ne pas obstruer le passage de l’air de combustion et de ventilation.

Le séchoir comporte une évacuation d’air forcée et suppose l’existence d’un dispositif d’air d’appoint pour remplacer l’air expulsé.

Bouche d'aération obligatoire

(vers l'extérieur) pour chaque séchoir

Modèles Ouverture

2

air libre

2

air libre

120 livres

170 livres

2323 cm

3710 cm

W057FR

W506FR

(360 po2)

(525 po2)

Évacuation

Le bon dimensionnement des conduits d’évacuation est essentiel au bon fonctionnement de l’appareil. Les coudes doivent tous être de type grand rayon. Assembler les conduits d’évacuation de façon à ce que les surfaces intérieures soient lisses pour empêcher toute accumulation de peluches.

NE PAS utiliser de conduits en plastique ou flexibles en feuille métallique. Utiliser des conduits d’évacuation en tôle ou autre matériau ininflammable. Utiliser du ruban adhésif entoilé ou des rivets pop sur tous les raccords et les joints.

Veiller à nettoyer avec soin les conduits existants avant d’installer un nouveau séchoir.

REMARQUE : Les conduits doivent présenter une résistance mécanique et une résistance à la corrosion comparables aux conduits en tôle d’acier galvanisé de 0,495 mm (0,0195 po) d’épaisseur minimum.

IMPORTANT – Pour obtenir un fonctionnement optimal, prévoir un conduit d’évacuation séparé pour chaque séchoir. Ne pas installer de chauffeeau dans un local contenant des séchoirs. Il est préférable d’avoir le chauffe-eau dans un local séparé muni de sa propre arrivée d’air.

REMARQUE : Ce manuel constitue uniquement un supplément. Se reporter aux instructions complètes du manuel d’installation et de fonctionnement.

Tableau 2

Les bouches d’aération à lames réduisent l’écoulement d’air. Le cas échéant, prévoir une ouverture plus grande pour compenser la surface obstruée par les lames.

S’il est nécessaire d’amener l’air d’appoint jusqu’au(x) séchoir(s), augmenter de 25% la surface des conduits afin de compenser toute restriction de l’écoulement de l’air.

M414881 (FR)

17

Supplément installation / fonctionnement

Installation électrique

AVERTISSEMENT

Pour réduire les risques d’électrisation, d’incendie, d’explosion, de blessure grave ou de mort :

• Débrancher l’alimentation électrique du séchoir avant toute intervention.

• Fermer le robinet d’arrêt du gaz avant d’intervenir sur un séchoir à gaz.

• Fermer le robinet de vapeur avant d’intervenir sur un séchoir à vapeur.

• Ne jamais démarrer le séchoir si des protections ou panneaux ont été démontés.

• Si des fils de terre sont débranchés lors d’une intervention, veiller à bien les rebrancher afin d’assurer une mise à la terre correcte du séchoir.

W002FR

Pour réduire les risques d’incendie et d’électrisation, vérifier les procédures de mise à la terre auprès d’un installateur qualifié. Un branchement incorrect du conducteur de terre de l’appareil peut entraîner un risque d’électrisation.

W068FR

Pour réduire les risques d’incendie et d’électrisation lorsque l’alimentation électrique provient d’un circuit triphasé comportant une phase de tension supérieure aux autres, veiller à NE PAS raccorder cette phase à un appareil monophasé. Avec un appareil triphasé, brancher, le cas échéant, la phase de tension plus élevée à la borne L3.

W069FR

Mise à la terre

REMARQUE : Pour assurer la protection contre les électrisations, ce séchoir doit IMPÉRATIVEMENT être raccordé à la terre conformément à la réglementation locale en vigueur ou, à défaut, à l’édition la plus récente de la norme National Electrical Code ANSI/NFPA No.

70.

En cas de problème de fonctionnement ou de panne, le raccordement à la terre réduit les risques d’électrisation en fournissant un chemin de moindre résistance au courant électrique. Le séchoir doit être raccordé à un circuit électrique métallique fixe avec terre ou, le cas échéant, un conducteur de mise à la terre doit être tiré parallèlement aux câbles du circuit et raccordé à une prise de terre appropriée.

● Les conduites métalliques et câbles blindés (BX)

ne sont pas considérés des terres acceptables.

● Le raccordement du neutre d’une armoire

électrique à la vis de terre du séchoir ne constitue pas une terre acceptable.

● Poser une conduite (câble) de terre séparée entre

le collecteur de terre de l’armoire électrique et la vis de terre du séchoir.

AVERTISSEMENT

Tous les branchements électriques doivent être effectués par un électricien qualifié.

Pour réduire les risques d’incendie et d’électrisation, mettre le circuit d’alimentation du séchoir hors tension avant d’effectuer tout branchement électrique. Ne jamais tenter de raccorder un circuit sous tension.

W070FR

ATTENTION

Lors de toute intervention sur les commandes, étiqueter tous les fils avant de les débrancher. Les erreurs de câblage peuvent présenter des dangers et des problèmes de fonctionnement. Vérifier le bon fonctionnement après toute intervention.

W071FR

Tous les modèles à fonctionnement manuel sont équipés, de série, d’un bouton d’arrêt d’urgence placé sur le panneau avant.

REMARQUE : L’actionnement du bouton d’arrêt d’urgence coupe toutes les fonctions du circuit de commande de l’appareil mais NE MET PAS l’appareil hors tension.

18

REMARQUE : Ce manuel constitue uniquement un supplément. Se reporter aux instructions complètes du manuel d’installation et de fonctionnement.

M414881 (FR)

Supplément installation / fonctionnement

Installation à la vapeur

Obtenir les dimensions correctes des conduites de vapeur auprès du fournisseur de vapeur ou d’un installateur agréé.

● Consulter les Figure 3 et Figure 4 pour les

configurations de conduits de vapeur correctes.

● Lorsque le séchoir est en bout d’une série

d’appareils, prolonger le collecteur de 1,2 mètres (4 pieds) au minimum au-delà du séchoir. Poser un robinet d’arrêt, un raccord union, un clapet anti-retour et un purgeur en dérivation en bout de ligne. Si le circuit comporte un retour naturel (par gravité) vers la chaudière, le purgeur est inutile.

● Isoler les conduites d’alimentation et de retour de

vapeur pour des raisons de sécurité des utilisateurs et réparateurs du séchoir.

● Garder le séchoir en bon état de marche. Réparer

ou remplacer toute pièce usée ou défectueuse.

AVERTISSEMENT

Les éléments du circuit présentent tous une pression nominale de fonctionnement de 8,6 bar (125 psig). Prévoir des robinetsvannes d'arrêt en amont de l'électrovanne de vapeur et en aval de chacun des purgeurs de vapeur afin que ces éléments puissent être isolés à des fins d'entretien ou en cas d'urgence.

Préparation de l’huile thermique

Le client est responsable de l’installation d’un système de bobine et de chauffage approprié pour les modèles de préparation d'huile thermique. Alliance Laundry Systems, LLC. n’est pas responsable de la performance ou de la sécurité des systèmes d’huile thermique installés par le client. Pour assurer un fonctionnement normal, reportez-vous à la section Spécifications et dimensions pour l’entrée en BTU de modèles équivalents à vapeur. Les systèmes à huile thermique qui ne fournissent pas les BTU appropriés sèchent plus lentement. Pour les branchements du câblage de l’électrovanne, reportez-vous au diagramme de câblage fourni avec le séchoir.

Tous les éléments (électrovanne, purgeurs) doivent être fixés sur un support afin de minimiser les contraintes sur les raccords du serpentin de vapeur du séchoir.

W701FR

REMARQUE : Ce manuel constitue uniquement un supplément. Se reporter aux instructions complètes du manuel d’installation et de fonctionnement.

M414881 (FR)

19

Supplément installation / fonctionnement

Séchoirs 120 livres

1

11

2

12

6

13

10

9

8

7

6

REMARQUE : Voir le calibre des conduites de vapeur à la Tableau 3. Le calibre des tuyaux dépend également des longueurs de conduites et du nombre de coudes.

1 Alimentation 7 Reniflard (en option) 2 305 mm (12 po) Tube Montant 8 457 mm (18 po) Chute 3 Robinet d’arrêt 9 Électrovanne (fournie avec l’appareil) 4 Conduite de retour de condensat de la conduite

d’alimentation

5 Retour 12 Raccord union 6 Clapet anti-retour 13 Purgeur à tamis intégré

10 Serpentin à vapeur 11 Tuyau flexible

3

4

5

TMB2014N

séchoir

Pression de la vapeur en

120S

*Basé sur la pression maximum PSI.

20

Figure 3

bar (PSI)

Diamètre de tuyau

minimum

Calibre purgeur de vapeur*

(livres de condensat/heure)

8,3 - 8,6 (120-125) 1 po NPT 345

4,1 - 8,3 (60-120) 1 po NPT 345

2,4 - 4,1 (35-60) 1-1/4 po NPT 345

Tableau 3

M414881 (FR)

Séchoirs 170 livres

ALIMENTATION

Supplément installation / fonctionnement

1

2

8

9

3

7

6

5

4

3

REMARQUE : Voir le calibre des conduites de vapeur à la Tableau 4. Le calibre des tuyaux dépend également des longueurs de conduites et du nombre de coudes.

1 Tubes montants de 305 mm (12 po) 6 457 mm (18 po) Chute 2 Robinet d’arrêt 7 Serpentin à vapeur 3 Clapet anti-retour 8 Électrovanne (fournie avec l’appareil) 4 Reniflard (en option) 9 Raccord union 5 Conduite de retour de condensat de la conduite

d’alimentation

10

RETOUR

2

TMB2024N

10 Purgeur à tamis intégré

Figure 4

séchoir

Pression de la vapeur en

bar (PSI)

Diamètre de tuyau

minimum

Calibre purgeur de vapeur*

(livres de condensat/heure)

7,5 - 8,6 (110-125) 1 po NPT 517

170S

4,1 - 7,5 (60-110) 1-1/4 po NPT 517

2,4 - 4,1 (35-60) 1-1/2 po NPT 517

*Basé sur la pression maximum PSI.

Tableau 4

M414881 (FR)

21

Supplément installation / fonctionnement

Fonctionnement

AVERTISSEMENT

Pour réduire les risques d’incendie :

• NE PAS SÉCHER d’articles contenant du caoutchouc mousse ou autres matériaux caoutchouteux de texture semblable.

• NE PAS SÉCHER d’articles en plastique, contenant de la cire ou autres produits chimiques, notamment serpillières et torchons, ou ayant été nettoyés à domicile avec des solvants pour nettoyage à sec.

• NE PAS SÉCHER À LA MACHINE des rideaux et tentures en fibre de verre, sauf indications contraires sur l’étiquette. Le cas échéant, essuyer le tambour au chiffon humide pour éliminer les poussières de fibre de verre.

Pour réduire les risques de blessure grave, attendre l’arrêt complet du tambour avant de nettoyer le filtre à charpie.

W076FR

W412FR

Bouton d’arrêt d’urgence

Tous les séchoirs OPL sont équipés, de série, d’un bouton d’arrêt d’urgence situé sur le panneau avant. Se reporter à la Figure 5.

1

TMB1665N

1 Bouton d’arrêt d’urgence

Figure 5

Pour actionner le bouton d’arrêt d’urgence :

a. Appuyer sur le bouton d’arrêt d’urgence

rouge pour interrompre toute action.

b. Pour redémarrer la machine, tirer le bouton

d’arrêt d’urgence rouge et appuyer sur la touche ou le bouton START (démarrage).

Mode d’emploi

Étape 1 : Nettoyer le filtre/compartiment à charpie

Enlever toute accumulation de charpie sur le filtre et dans le compartiment. Le cas échéant, refermer correctement le couvercle et le verrouiller sur le châssis du séchoir.

IMPORTANT – Nettoyer le filtre à charpie et le compartiment à charpie chaque jour. Un nettoyage moins fréquent du filtre à charpie produirait des températures supérieures à la normale susceptibles d’endommager le linge.

Étape 2: Charger le linge

Ouvrir la porte de chargement et charger le linge dans le tambour. NE PAS SURCHARGER.

REMARQUE : La surcharge du séchoir ralentit le séchage et cause le froissement du linge.

Fermer la porte de chargement. Le séchoir ne fonctionne pas si la porte est ouverte.

REMARQUE : L’actionnement du bouton d’arrêt d’urgence coupe toutes les fonctions du circuit de commande de l’appareil mais NE MET PAS l’appareil hors tension.

22

Supplément installation / fonctionnement

Étape 3: Déterminer le type de commande et le réglage de température

Consulter les diverses commandes de la section Instructions de commande, pages 24 - 27, déterminer la commande appropriée et suivre les instructions.

Le réglage de température dépend de la nature du linge à sécher. Consulter l’étiquette d’entretien de l’article ou les instructions du fabricant pour déterminer le réglage de température correct.

IMPORTANT – Toujours suivre les consignes d’entretien fournies par le fabricant du vêtement.

Étape 4 : Sortir le linge

Lorsque le cycle est terminé, ouvrir la porte et sortir le linge.

M414881 (FR)

23

Supplément installation / fonctionnement

Instructions de commandes

Commande de minuterie manuelle

Suffixes de commande RT

1. Régler le minuteur HEAT/DRYING (chauffage/ séchage) sur le nombre de minutes souhaité (de 0 à 60).

0

60

50

40

2. Régler le minuteur COOL DOWN/COOLING (refroidissement) sur le nombre de minutes souhaité (de 0 à 15).

15

10

20

30

Figure 6

0

5

HEAT

COOL

DOWN

TMB2142N

TMB2143N

4. Appuyer sur le bouton PUSH TO START (démarrage) et le tenir enfoncé pendant trois secondes environ. Ceci met le séchoir en marche.

PUSH

TO

START

TMB2146N

Figure 9

IMPORTANT – En cas d’ouverture de la porte du tambour ou du couvercle à charpie durant la marche, le système de chauffage est coupé et le moteur s’arrête. Pour redémarrer le cycle en cours, fermer la porte et le couvercle et appuyer sur le bouton PUSH-TO-START.

5. Lorsque le cycle est terminé, ouvrir la porte et sortir le linge.

Figure 7

3. Régler le sélecteur de température sur HIGH (haut), LOW (bas) ou sur toute position entre les deux.

TEMPERATURE

HIGH

Figure 8

LOW

TMB2144N

24

M414881 (FR)

Supplément installation / fonctionnement

Double commande de minuterie numérique

Suffixes de commande RQ

1. Sélectionner HIGH (haut), MED (moyen), LOW (bas) ou NO HEAT (sans chauffage) au moyen du bouton de température.

TMB2147N

Figure 10

2. Régler HEAT TIME (durée de chauffage) sur le nombre de minutes souhaité (de 0 à 60).

4. Régler la rotation du tambour sur REVERSING (avec inversion) ou NON-REVERSING (sans inversion).

TMB2145N

Figure 13

5. Appuyer sur le bouton START (Démarrer) pour lancer le séchoir. L’affichage indique les minutes restantes avant la fin du cycle.

TMB2150N

Figure 14

TMB2148N

Figure 11

3. Régler le COOL DOWN TIME (Durée de refroidissement) sur le nombre de minutes (de 0 à

15) souhaité.

TMB2149N

Figure 12

IMPORTANT – Pour arrêter le séchoir à tout moment en cours de cycle, OUVRIR LA PORTE. En cas d’ouverture de la porte du tambour ou du couvercle à charpie durant la marche, le système de chauffage est coupé et le moteur s’arrête. Pour redémarrer le cycle en cours, fermer les deux portes et appuyer sur le bouton START.

6. Lorsque le cycle est terminé, ouvrir la porte et sortir le linge.

M414881 (FR)

25

Supplément installation / fonctionnement

Commande OPL électronique

Modèles H, L, P, S, U, X et Y avec suffixe de contrôle RM

1. Pour utiliser un cycle automatique, appuyer sur une touche ON/SELECT (marche/sélection). Sélectionner HIGH (haut), MEDIUM (moyen), MED LOW (moyen-bas), LOW (bas) ou NO HEAT (sans chauffage) pour les articles ne pouvant pas être séchés à chaud. Le voyant à gauche de la touche sélectionnée s’allume.

Pour choisir la durée de séchage ou un cycle spécial, se reporter au manuel de programmation.

ON / SELECT

HIGH

MEDIUM

MED LOW

LOW

2. Régler la rotation du tambour sur REVERSING (avec inversion) ou NON-REVERSING (sans inversion).

REVERSING

TMB1486N

Figure 17

3. Appuyer sur la touche START pour démarrer le séchoir.

START

TMB1485N

Figure 18

REMARQUE : Les touches peuvent être actionnées dans n’importe quel ordre sans dommage pour la commande ou le séchoir. Pour arrêter le séchoir à tout moment, ouvrir la porte ou appuyer sur STOP/RESET (arrêt/r-à-z).

NO HEAT

TMB1483N

Figure 15

REMARQUE : Ne pas appuyer directement sur le voyant ou sur le centre de la touche. Pour sélectionner correctement une touche, appuyer légèrement à droite du centre. Se reporter à la Figure 16.

TMB806N

Figure 16

STOP/RESET

TMB1484N

Figure 19

REMARQUE : Le témoin de la porte clignote. Appuyer sur STOP/RESET deux fois (en moins de trois secondes) pour mettre fin au cycle en cours et remettre la commande à zéro. Pour redémarrer le séchoir, FERMER la porte et appuyer sur la touche START.

IMPORTANT – En cas d’ouverture de la porte du tambour ou du couvercle à charpie durant la marche, le système de chauffage est coupé et le moteur s’arrête. Pour redémarrer le cycle en cours, fermer les deux portes et appuyer sur le bouton START (Démarrer).

4. Lorsque le cycle est terminé, ouvrir la porte et sortir le linge.

26

M414881 (FR)

Supplément installation / fonctionnement

Modèles G et K avec suffixe de contrôle RM

1. Pour utiliser un cycle automatique, appuyer sur une touche TEMPERATURE (marche/sélection). Sélectionner HIGH (haut), MED (moyen), LOW (moyen-bas), DELICATE (bas) ou NO HEAT (sans chauffage) pour les articles ne pouvant pas être séchés à chaud. Le voyant à gauche de la touche sélectionnée s’allume.

Pour choisir la durée de séchage ou un cycle spécial, se reporter au manuel de

programmation.

3. Appuyer sur la touche START pour démarrer le séchoir.

TMB2202N

Figure 22

REMARQUE : Les touches peuvent être actionnées dans n’importe quel ordre sans dommage pour la commande ou le séchoir. Pour arrêter le séchoir à tout moment, ouvrir la porte ou appuyer sur STOP (arrêt/r-à-z).

TMB2203N

Figure 23

TMB2201N

Figure 20

2. Régler la rotation du tambour sur REVERSING (avec inversion) ou NONREVERSING (sans inversion).

TMB2206N

Figure 21

REMARQUE : Le témoin de la porte clignote. Appuyer sur STOP deux fois (en moins de 3 secondes) pour mettre fin au cycle en cours et remettre la commande à zéro. Pour redémarrer le séchoir, FERMER la porte et appuyer sur la touche START.

IMPORTANT – En cas d’ouverture de la porte du tambour ou du couvercle à charpie durant la marche, le système de chauffage est coupé et le moteur s’arrête. Pour redémarrer le cycle en cours, fermer la porte et le couvercle et appuyer sur le bouton PUSH-TO-START.

4. Lorsque le cycle est terminé, ouvrir la porte et sortir le linge.

M414881 (FR)

27

Supplément installation / fonctionnement

Fonctionnement de la commande d'allumage

DEL de diagnostic (DGN LED) / Codes d'erreur

La diode électroluminescente (DEL) de diagnostic, ou DGN LED, est placée près du connecteur d'alimentation de la commande d'allumage. Se reporter à la Figure 24. La DEL de diagnostic indique l'état de la commande d'allumage. Se reporter à la Table a u 5.

Couleur de la

DEL

Orange-Jaune Initialisation Vert Disponibilité / Fonctionnement normal Rouge Code indicatif d'erreur

Tableau 5

Description

La DGN LED clignote pour indiquer les codes d'erreur : elle s'allume une demi-seconde et s'éteint une demiseconde. La DEL de diagnostic fait une pause d'une seconde entre les codes d'erreur.

Code

d'erreur

1 2 3 4 5

6

Rouge Panne interne de la commande d'allumage 2 clignotements rouges Robinet de gaz non connecté 3 clignotements rouges Ne s'allume pas, pas de flamme 4 clignotements rouges Court-circuit de l'interrupteur de réinitialisation Clignotement lent rouge et vert Basse tension détectée Clignotement rapide rouge et orange Commande d'allumage en attente de réinitialisation

État de la DEL de diagnostic Type de problème

(Reset Delay)

1 DEL de diagnostic (DGN)

Figure 24

28

1

TMB2176N

M414881 (FR)

Mise au rebut de l'unité

Cet appareil comporte les symboles conformes à la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (WEEE).

Ce symbole placé sur le produit ou sur son empaquetage indique que ce produit ne doit pas être traité comme un déchet ménager. Se reporter à la Figure 25. Il doit être rapporté jusqu'à un point de recyclage des déchets électriques et électroniques. En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourraient être causées par une mise au rebut inappropriée de ce produit. Le recyclage des matériaux aide à conserver les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter le bureau local de la municipalité, le service d'évacuation des déchets ménagers, ou la source à laquelle le produit a été acheté.

Supplément installation / fonctionnement

MIX1N

Figure 25

M414881 (FR)

29

Speed Queen SU170T Installation Operation Instruction [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
