Speed Link Daimos SL-8105 User Manual

Daimos

Multimedia Speaker System

User‘s guide

Mode d‘emploi

Manual del usuario

Manuale dell‘utente

SL-8105

D

GB

F

E

I

Bedienungsanleitung

D

Wir danken Ihnen für den Kauf des Daimos Lautsprecher-Systems.

GB

Dieses einzigartige Konzept aus Lautsprecher und integriertem

Verstärker ermöglicht höchste Klangqualität und ist bestens geeignet

für digitale und analoge Sound-Wiedergabe.

F

Lieferumfang:

E

• 2 Lautsprecher

• 1x 3,5mm Stereo-Klinkenstecker

I

• 1 RCA-Kabel (markiert durch schwarze Stecker)
Sollte eines dieser Teile fehlen, sprechen Sie bitte Ihren Fachhändler
an.

Produkteigenschaften

• Magnetisch abgeschirmte Lautsprecher zum Aufstellen neben

einen Monitor oder ein Fernsehgerät.

• Eingebauter Verstärker.

• Verstärker für dynamische Wiedergabe der Bässe und Höhen.

• Eingebaute Kopfhörerbuchse (Kopfhörer nicht enthalten).

• Betriebskontrollanzeige.

• Zur Nutzung mit jedem Computer, der über einen Audioausgang

oder eine Soundkarte verfügt.

Stromanschluss

Ihr Lautsprecher-System wird mit eingebautem Netzteil und
Netzstecker ausgeliefert. Um das Lautsprecher-System an die
Stromversorgung anzuschließen, stecken Sie einfach den Stecker in
die Steckdose.

2

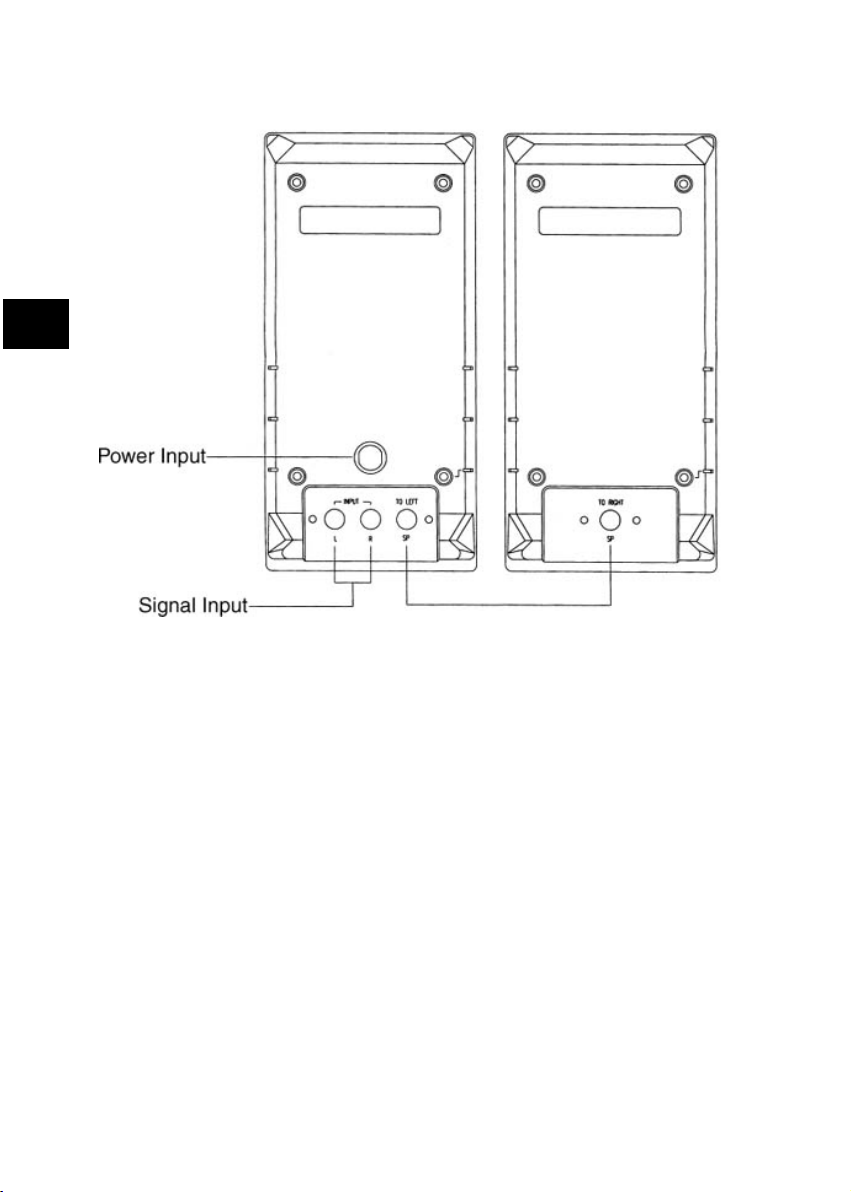

Audioanschluss

D

GB

F

E

I

Benutzen Sie die obige Grak als Hilfe zum Anschluss der Stereo­Lautsprecher:

1. Schließen Sie den 3,5mm-Klinkenstecker an eine der folgenden

Musikquellen an:

• Audioausgang einer Soundkarte oder einer kompatiblen Karte.

• Audioausgang eines Macintosh oder eines anderen Computers.

2. Verbinden Sie das andere Ende dieses Kabels mit den

Eingangsbuchsen (entsprechend der jeweiligen Farbe) auf der
Rückseite des rechten Lautsprechers.

3. Verbinden Sie das andere Verbindungskabel mit der

Eingangsbuchse auf der Rückseite des linken Lautsprechers.

4. Schließen Sie das andere Ende dieses Kabels an die schwarze

Ausgangsbuchse des rechten Lautsprechers an.

3

Beachten Sie: Wenn ein Kopfhörer in die Kopfhörerbuchse

D

eingesteckt ist, werden beide Lautsprecher automatisch stumm
geschaltet.

GB

Regler

F

1. Ein-/Ausschalter und Lautstärkeregler

Drehen Sie den Regler im Uhrzeigersinn, um das Laut-

E

sprechersystem einzuschalten (die grüne LED Anzeige leuchtet
auf) und um die Lautstärke zu erhöhen.

I

Drehen Sie den Regler gegen den Uhrzeigersinn, um die
Lautstärke zu verringern und um das Lautsprechersystem
auszuschalten.

2. ”Tone Control” = Klang-Regler

Drehen Sie den Regler im Uhrzeigersinn, um ein helleres
Klangbild zu erzeugen, und gegen den Uhrzeigersinn, um ein
dunkleres Klangbild zu erzeugen.

Bitte beachten Sie Folgendes:

• Setzen Sie die Geräte nicht direktem Sonnenlicht oder

extremer Hitze aus, denn dies könnte zur Beschädigung der
Komponenten führen.

• Öffnen Sie niemals selbst das Gehäuse. Wartung und Reparatur

sollte nur durch qualiziertes Personal erfolgen.

• Geben Sie acht, dass keine Flüssigkeiten auf die Komponenten

gelangen, denn dies könnte zur Beschädigung führen.

• Achten Sie darauf, dass kein Druck auf das Gitter der

Lautsprecher ausgeübt wird, denn das könnte zur Beschädigung
des Gitters führen.

• Reinigen Sie das Gehäuse nur mit einem trockenen Tuch.

Garantie

Für dieses Produkt gewähren wir Ihnen eine Garantie von zwei
Jahren ab Kaufdatum auf Verarbeitung und alle eingebauten Teile.

4

Falls Sie Hilfe benötigen...

Bei technischen Problemen wenden Sie sich bitte an unseren

technischen Support. Die Hotline-Nummer nden Sie auf der

Rückseite dieser Bedienungsanleitung.

D

GB

F

E

I

5

User’s Manual

D

Thank you for purchasing the Daimos speaker system. This unique

GB

unit of integrated speaker and amplier provides highest sound
quality and is particularly adapted for digital as well as analog sound
reproduction.

F

Package contents :

E

• 2 Speakers

• 1x 3,5mm stereo jack

I

• 1 RCA cable (marked with a black plug)
If one or more of these parts should be missing, refer to your local
dealer.

Features

• Magnetically shielded speakers (designed for use with a

computer monitor or television)

• Integrated Amplier.

• Amplier providing dynamic bass and treble output.

• Build-in earphone jack (earphones not included)

• Power On indicator.

• For use with any computer having audio output or PC sound

card.

Power connection

An integrated power supply and an AC plug are included. To

connect the speaker system with the electricity supply, simply
insert the plug to the socket (AC)

6

Audio connection

D

GB

F

E

I

Please use the gure above for reference when connecting the
stereo speakers:

1. Connect the 3,5mm jack to one of the following audio sources:

Audio output of a sound card or other compatible card.
Audio output of a Macintosh or other computer.

2. Connect the other end of this cable with the input sockets

(according to the colours) at the rear of the right speaker.

3. Connect the other end of this cable with the input sockets

(according to the colours) at the rear of the right speaker.

4. Connect the other end of this cable to the black output socket

of the right speaker.

Please note: If earphones are inserted to the earphone socket, both
left and right speaker outputs will be disabled.

7

Controls

D

1. Power On/Off switch and Volume control

Turn the knob clockwise to activate the speaker system (the

GB

green LED lights up) and to raise the volume.
Turn the knob counter-clockwise to lower the volume and to

F

deactivate the speaker system.

2. Tone Control

E

Turn the knob clockwise to brighten up the tone and counter­ clockwise to darken it.

I

Please note:

Do not expose the unit to direct sunlight or high temperatures, as

this may damage the components.

Do not attempt to service or repair the device yourself. Refer all
servicing to qualied service personnel.
Do not allow liquid or small particles to get into the device.
Do not apply any pressure against the grill of the unit, as this may
damage the grill.
When cleaning the device, please use a soft, dry cloth.

Warranty

This product is warranted for the period of two years parts and labor

from the original date of purchase against defective materials and
workmanship.

If you need help..

In case of technical problems don’t hesitate to contact our technical
support. Please nd the hotline number on the back page of this
manual.

8

Mode d’emploi

Merci d’avoir acheté le système de haut-parleurs «Daimos». Ce
produit combine des haut-parleurs avec un amplicateur intégré et
garantit un son de haute qualité. Il est adapté à la reproduction des
sons numériques et analogiques.

D

GB

F

Fournitures :

• 2 haut-parleurs

• 1x che à jack stéréo de 3,5mm

• 1 câble RCA (marqué par ches noirs)

Si une des pièces manque, veuillez contacter votre magasin
spécialisé.

Caractéristiques du produit

• Haut-parleurs protégés magnétiquement pour l’utilisation près

d’un écran d’ordinateur ou d’une télévision.

• Amplicateur intégré

• Amplicateur pour une reproduction dynamique des graves et

des aigus.

• Prise pour casque intégrée (casque non compris).

• Indicateur de puissance.

• Usage avec tout ordinateur disposant d’une source audio ou

d’une carte son.

Connexion au courant électrique

Votre système de haut-parleurs dispose d’une alimentation secteur
interne et d’une che de prise de courant. Pour le connecter au
courant électrique, il suft de brancher la prise sur le de courant.

E

I

9

Connexion audio

D

GB

F

E

I

L’image ci-dessus vous facilitera la connexion des haut-parleurs
stéréo :

1. Branchez le câble avec la che à jack de 3,5mm sur une des

sources audio suivantes :

• Sortie audio d’une carte son ou d’une carte compatible.

• Sortie audio d’un Mac ou d’un autre ordinateur.

2. Connectez l’autre bout de ce câble aux jacks d’entrée (selon la

couleur correspondante) sur le dos du haut-parleur droit.

3. Connectez l’autre cable de connexion au jack d’entrée sur

le dos du haut-parleur gauche.

4. Connectez l’autre bout de ce câble au jack émetteur noir du

haut-parleur droit.

Note : Si des casques sont branchés sur votre système, les deux
haut-parleurs sont mis en mode muet

10

Commandes

1. Interrupteur Marche/Arrêt et Réglage du volume

Tournez le bouton à droite pour allumer le système de haut­ parleurs (l’afchage par DEL vert s’allume) et pour augmenter
le volume.
Tournez le bouton à gauche pour baisser le volume et pour
éteindre le système de haut-parleurs.

2. «Tone Control» = Réglage du son

Tournez le bouton à droite pour avoir un son plus aigu et
tournez-le à gauche pour avoir un son plus grave.

Attention

• Ne pas exposer le dispositif directement au soleil ou à des

températures élevées. Cela pourrait endommager les
composants.

• Ne pas ouvrir le boîtier. L’entretien et les réparations doivent

être effectués par un spécialiste.

• Ne pas mettre les composants en contact avec du liquide, cela

pourrait les endommager.

• Ne pas exercer de pression sur la grille des haut-parleurs, cela

pourrait l’endommager.

• Pour nettoyer l’unité, veuillez utiliser un chiffon sec.

D

GB

F

E

I

Garantie

Ce produit est garanti pour une période de deux ans pour les
pièces et la main-d’œuvre, a partir de la date d’achat, contre une
fabrication et des matériaux défectueux.

Si vous avez besoin d’aide..

En cas de problèmes techniques, n’hésitez pas de contacter notre

support technique. Le numéro de téléphone est indiqué au revers
de ce manuel.

11

Instrucciones de manejo

D

Le damos las gracias por la compra del sistema de altavoces Daimos.

GB

Este equipo único compuesto por altavoces y amplicador integrado
le aseguran una alta calidad sonora y son el medio adecuado para
una el reproducción digital y analógica del sonido.

F

Equipo suministrado:

E

• 2 altavoces

• 1 x 3,5mm conector tipo jack estéreo

I

• 1 cable RCA (marcado por conector negro)
Si le falta alguno de estos elementos, diríjase a su proveedor
habitual.

Características del producto

• Altavoces apantallados magnéticamente para colocar junto a

un monitor o un aparato de televisión.

• Amplicador integrado.

• Amplicador para reproducción dinámica de graves y agudos.

• Entrada para conexión de auriculares (auriculares no incluidos).

• Indicador de control de funcionamiento.

• Utilizables con cualquier ordenador que tenga una salida de

audio o una tarjeta de sonido.

Conexión a la red

Este sistema de altavoces se suministra con fuente de alimentación
integrada y enchufe de red. Para conectar este sistema a la red,
basta con enchufar la clavija a una toma de corriente.

12

Conexión de audio

D

GB

F

E

I

Utilice el diseño gráco adjunto para conectar los altavoces
estéreo.

1. Conecte el cable con el conector jack 3,5 mm a una de

las siguientes tomas reproductoras de música:

• Salida de audio de una tarjeta de sonido o tarjeta compatible.

• Salida de audio de un Macintosh o de cualquier otro ordenador.

2. El otro extremo de este cable conéctelo a la entrada de la parte
trasera del altavoz derecho (coincidiendo los colores marcados).

3. Conecte el otro cable de altavoces a la entrada de la parte
trasera del altavoz izquierdo.

4. El otro extremo de este cable se conecta a la toma de entrada
negra del altavoz derecho.

A tener en cuenta: Cuando conecte auriculares, los dos altavoces se

quedan automáticamente sin sonido.

13

Regulador

D

1. Encendido/Apagado y control de volumen
Gire el regulador en sentido de las agujas del reloj para encender

GB

el sistema de altavoces (se enciende el LED verde) y para subir
el volumen.

F

Gire el mando al lado contrario para bajar el volumen y
desconectar el sistema de altavoces.

E

2. ”Tone Control” Control de tono

I

Gire el regulador en el sentido de las agujas del reloj para una
gama de tonos más agudos y al contrario para obtener los tonos
graves.

Información de seguridad

No intente reparar el dispositivo usted mismo. Remita todas las
reparaciones al personal de servicio cualicado.
No intente modicar el dispositivo de ninguna manera. Si lo hace, la
garantía perdería validez.
No utilice este aparato en lugares cercanos a agua (por ejemplo,
fregadores, bañeras, piscinas, etc.) ni lo exponga a lluvia, humedad
ni líquidos que pueden gotear o salpicar.

Garantía

Este producto está garantizado durante un periodo de dos años a
partir de la fecha de compra contra materiales defectuosos o de
fabricación.

Si necesita ayuda...

En caso de problemas tecnicas, no vacile en contactar nuestro
soporte tecnico. El número de teléfono està indicado en el dorso de
este manual.

14

Manuale d’istruzioni

Congratulazioni per aver acquistato il sistema di altoparlanti
Daimos. Questo sistema di riproduzione audio, unico nel suo
genere, composto da altoparlanti e da un amplicatore interno,
assicura una strabiliante qualità del suono, adattandosi inoltre alla
perfezione sia per la riproduzione digitale del suono, sia per quella
analogica.

D

GB

F

E

Si trovano in dotazione:

• due altoparlanti

• una spina jack stereo da 3,5 mm

• un cavo RCA (contrassegnato con il colore nero)
Se dovesse mancare una o più componenti, siete pregati di
rivolgerVi al Vostro rivenditore di ducia.

Caratteristiche del prodotto

• Altoparlanti magneticamente schermati per l’installazione
accanto ad un monitor o ad un apparecchio televisivo.

• Amplicatore interno.

• Amplicatore per riproduzione dinamica dei toni alti e bassi.

• Ingresso integrato per cufe (le cufe non sono incluse).

• LED di indicazione di funzionamento.

• Utilizzabile con qualsiasi computer purché sia disponibile
un’uscita audio o una scheda audio.

Allacciamento alla presa di corrente

Questo sistema di altoparlanti viene fornito completo di cavo
d’alimentazione interno e di spina per la corrente. Per collegare il
sistema di altoparlanti alla rete d’alimentazione, inserite la spina
nella presa di corrente.

I

15

D

GB

F

E

I

Collegamento audio

Utilizzate l’illustrazione sopra riportata per collegare gli altoparlanti
stereo.

1. Collegate la spina jack da 3,5 mm ad una delle seguenti fonti
audio:

• all’uscita audio di una scheda audio o di una scheda compatibile
simile.

• all’uscita audio di un Macintosh o di un altro tipo di computer.

2. Collegate l’altra estremità del cavo con l’ingresso
(conformemente ai colori dei singoli cavi) situato sul retro
dell’altoparlante destro.

3. Inserite adesso l’altro cavo di collegamento nell’ingresso situato
sul retro dell’altoparlante sinistro.

4. Inserite l’altra estremità di questo cavo nell’uscita di colore nero
dell’altoparlante destro.

16

Attenzione: se le cufe sono inserite nell’apposito ingresso cufe,

entrambi gli altoparlanti si commutano automaticamente in
modalità mute.

D

GB

Dispositivi di regolazione

1. Pulsante ON / OFF e regolazione volume
Girate la manopola in senso orario per accendere il sistema
di altoparlanti (il LED luminoso si accenderà) e per aumentare il
volume.
Girate la manopola in senso antiorario per abbassare il volume
e per spegnere il sistema di altoparlanti.

2. “Tone Control” = dispositivo di regolazione tone
Girate la manopola in senso orario per ottenere una tonalità più
chiara, e in senso antiorario, invece, per ottenere una tonalità
più cupa.

Attenzione

• Non esponete l’apparecchio ad alte temperature o all’azione
diretta dei raggi del sole poiché le componenti potrebbero
essere danneggiate.

• Non aprite in nessun caso il cabinet del prodotto. La
manutenzione e le riparazioni devono essere effettuate
esclusivamente da personale competente specializzato.

• Fate attenzione a non rovesciare liquidi sulle componenti poiché
le componenti potrebbero essere danneggiate.

• Fate attenzione a non esercitare nessun tipo di pressione sulla
rete degli altoparlanti poiché ciò potrebbe danneggiare la rete.

• Pulite il cabinet solamente con un panno asciutto.

F

E

I

Garanzia

Questo prodotto è coperto da garanzia contro i difetti di materiali
e di lavorazione per un periodo di due anni dalla data originale di
acquisto sui pezzi di ricambio e il lavoro.

17

D

GB

F

E

I

In caso di problemi...

Nel caso in cui dovessero vericarsi ulteriori problemi tecnici, Vi
preghiamo di contattare il nostro customer-care il cui numero
telefonico si trova sul retro di questo manuale d’istruzioni.

18

SL-8105
