Page 1

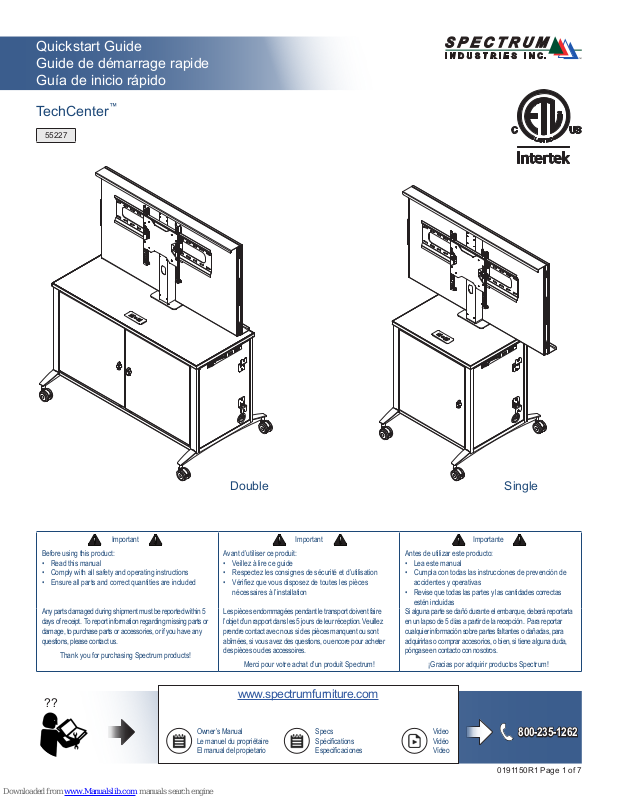

Quickstart Guide
Guide de démarrage rapide
Guía de inicio rápido
TechCenter
55227
™
Important
Before using this product:
• Read this manual
• Comply with all safety and operating instructions
• Ensure all parts and correct quantities are included
Any parts damaged during shipment must be reported within 5
days of receipt. To report information regarding missing parts or
damage, to purchase parts or accessories, or if you have any
questions, please contact us.
Thank you for purchasing Spectrum products!
??
Owner’s Manual
Le manuel du propriétaire
El manual del propietario
Important
Avant d’utiliser ce produit:
• Veillez à lire ce guide
• Respectez les consignes de sécurité et d’utilisation
• Vériez que vous disposez de toutes les pièces
nécessaires à l’installation
Les pièces endommagées pendant le transport doivent faire
l’objet d’un rapport dans les 5 jours de leur réception. Veuillez
prendre contact avec nous si des pièces manquent ou sont
abîmées, si vous avez des questions, ou encore pour acheter
des pièces ou des accessoires.
Merci pour votre achat d’un produit Spectrum!
www.spectrumfurniture.com
Specs
Spécications
Especicaciones
SingleDouble
Importante
Antes de utilizar este producto:
• Lea este manual
• Cumpla con todas las instrucciones de prevención de
accidentes y operativas
• Revise que todas las partes y las cantidades correctas
estén incluidas
Si alguna parte se dañó durante el embarque, deberá reportarla
en un lapso de 5 días a partir de la recepción. Para reportar
cualquier información sobre partes faltantes o dañadas, para
adquirirlas o comprar accesorios, o bien, si tiene alguna duda,
póngase en contacto con nosotros.
¡Gracias por adquirir productos Spectrum!
Video
Vidéo
Vídeo
800-235-1262
0191150R1 Page 1 of 7
Page 2

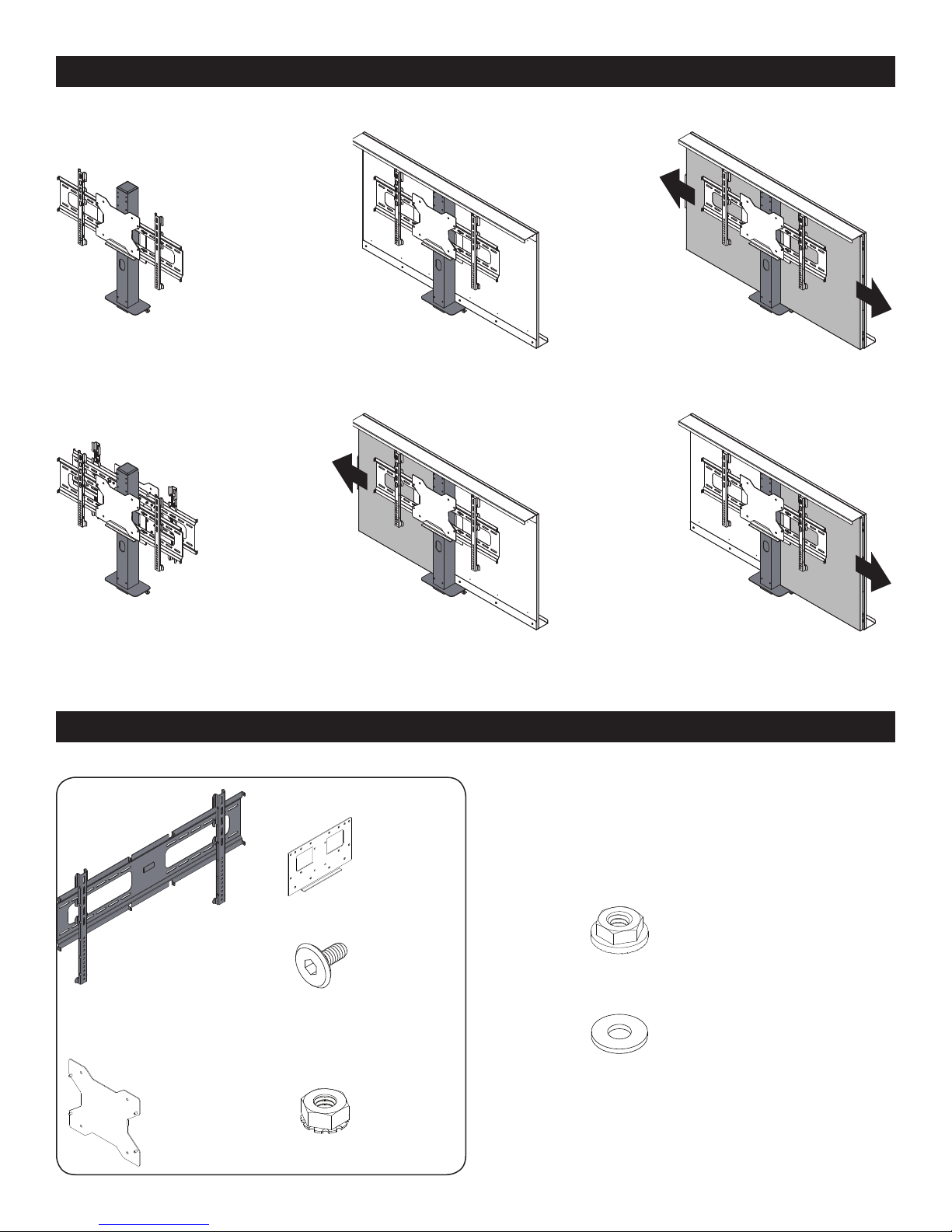

Display stand congurations
Note: Some options shown in this instruction may not be included depending on the conguration ordered. Some steps may not be needed.
Left
Right
Display Stand with front VESA
(0118510 upright)
Display Stand with front
and rear VESA
(0141473 upright)
Items shown here are for (1) VESA mount
Display Stand with front VESA,
and dry erase board
(0118510 upright)
Left
Display Stand with front VESA,
dry erase board, and pull-out
dry erase panel on left
(0118510 upright)
Components
Display Stand with front VESA,
dry erase board, and pull-out
dry erase panel on left & right
(0118510 upright)
Right
Display Stand with front VESA,
dry erase board, and pull-out
dry erase panel on right
(0118510 upright)
(1) 0119747
VESA Monitor mount
(For 200mm VESA monitors)
(1) 0139729
200mm VESA
adapter plate
(1) 0131924
Upright bracket
(12) 052605
1/4-20 x 15mm
JC bolt
(4) 0106543
1/4-20 Keps nuts
(4) 0108896
1/4-20 Flanged serrated
locknut
(4) 020333
5/16” Flat Steel Washer
0191150R1 Page 2 of 7
Page 3

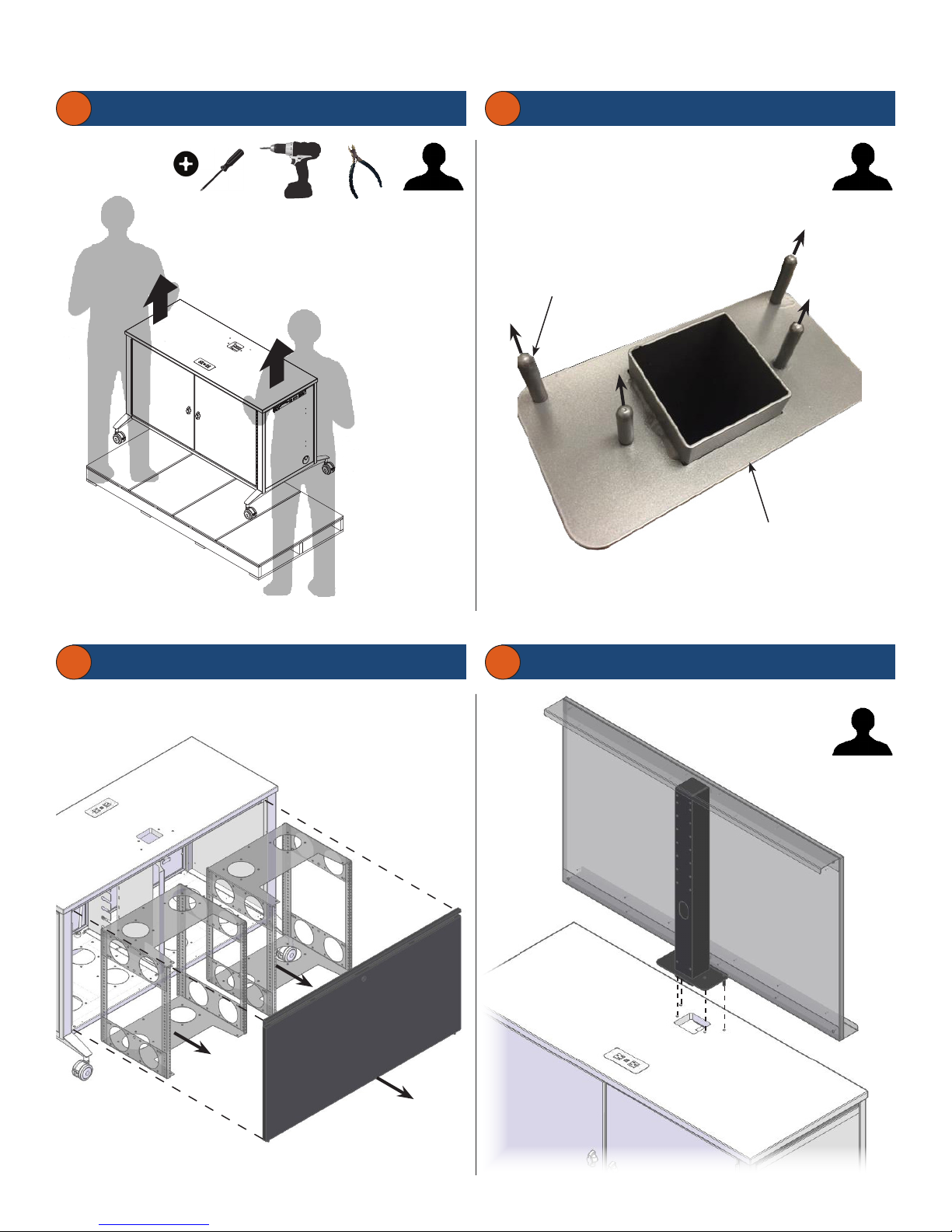

Display Stand assembly
(if equipped)
1
Lift unit off pallet
2
Remove rubber protectors
Rubber thread
protectors
X 4
Bottom of upright
X 2X 2
3
Remove rear panel and rack cubes
4
Align display stand assembly
X 2
Display stand
assembly
Worksurface
0191150R1 Page 3 of 7
Page 4
5
Attach upright to worksurface
Upright
6
7
”
/
16

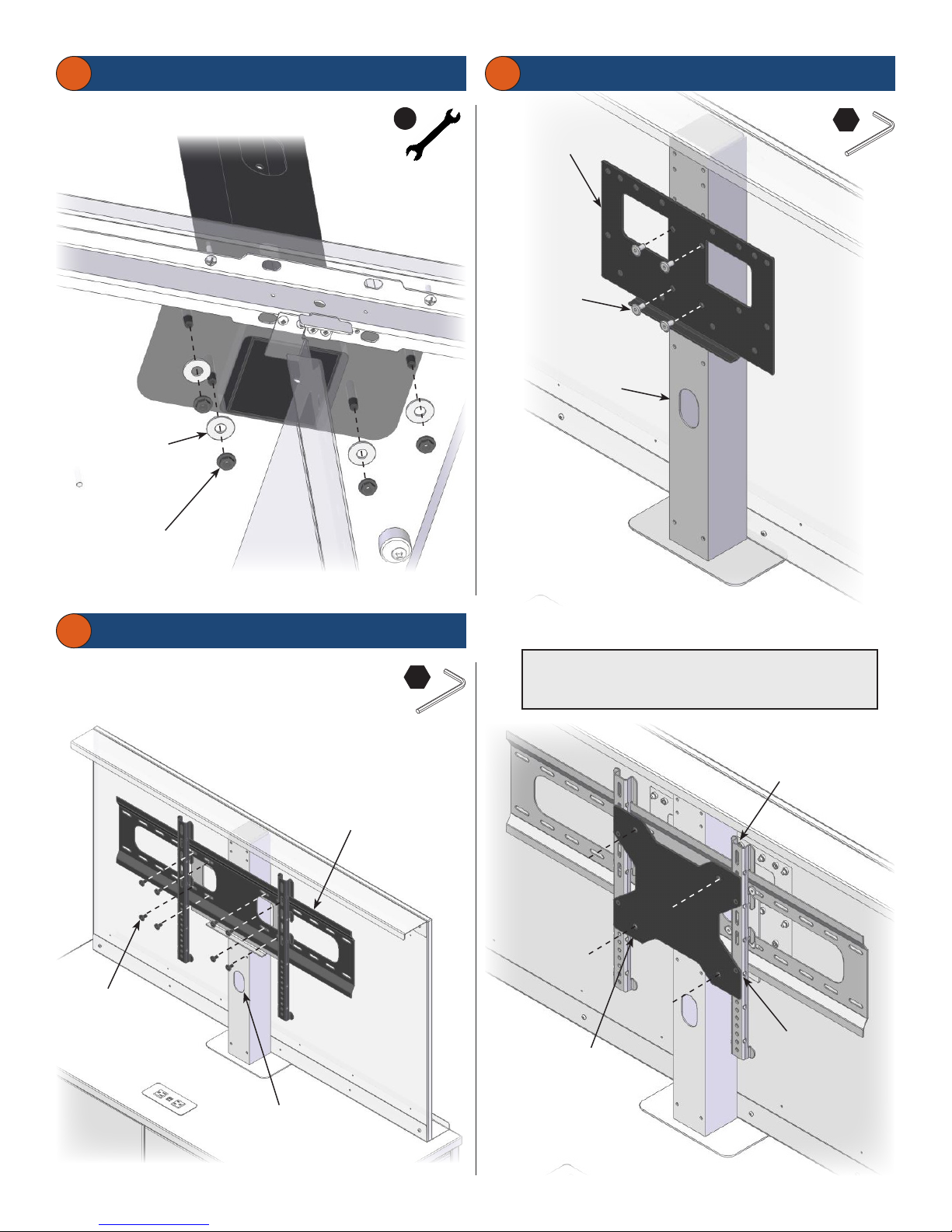

Install upright bracket
4mm
Upright bracket
1/4-20 x 15mm
JC bolt
Worksurface
5/16” Flat Steel
Washer
X 4
1/4-20 Flanged
serrated locknut
X 4
7
Install VESA mount
4mm
X 4
Upright
Note: The included adapter plate is for 200mm VESA monitor
applications. To install, align the adapter plate posts with the
hanging rail mounts and secure with 1/4-20 Keps nuts.
Hanging rail
1/4-20 x 15mm
JC bolt
X 8
Route cords
through this
opening
0119747
VESA Monitor mount
Attach 200mm VESA
monitor using these
(4) holes
200mm VESA
adapter plat
e
(4) 1/4-20 Keps
nuts to secure
0191150R1 Page 4 of 7
Page 5

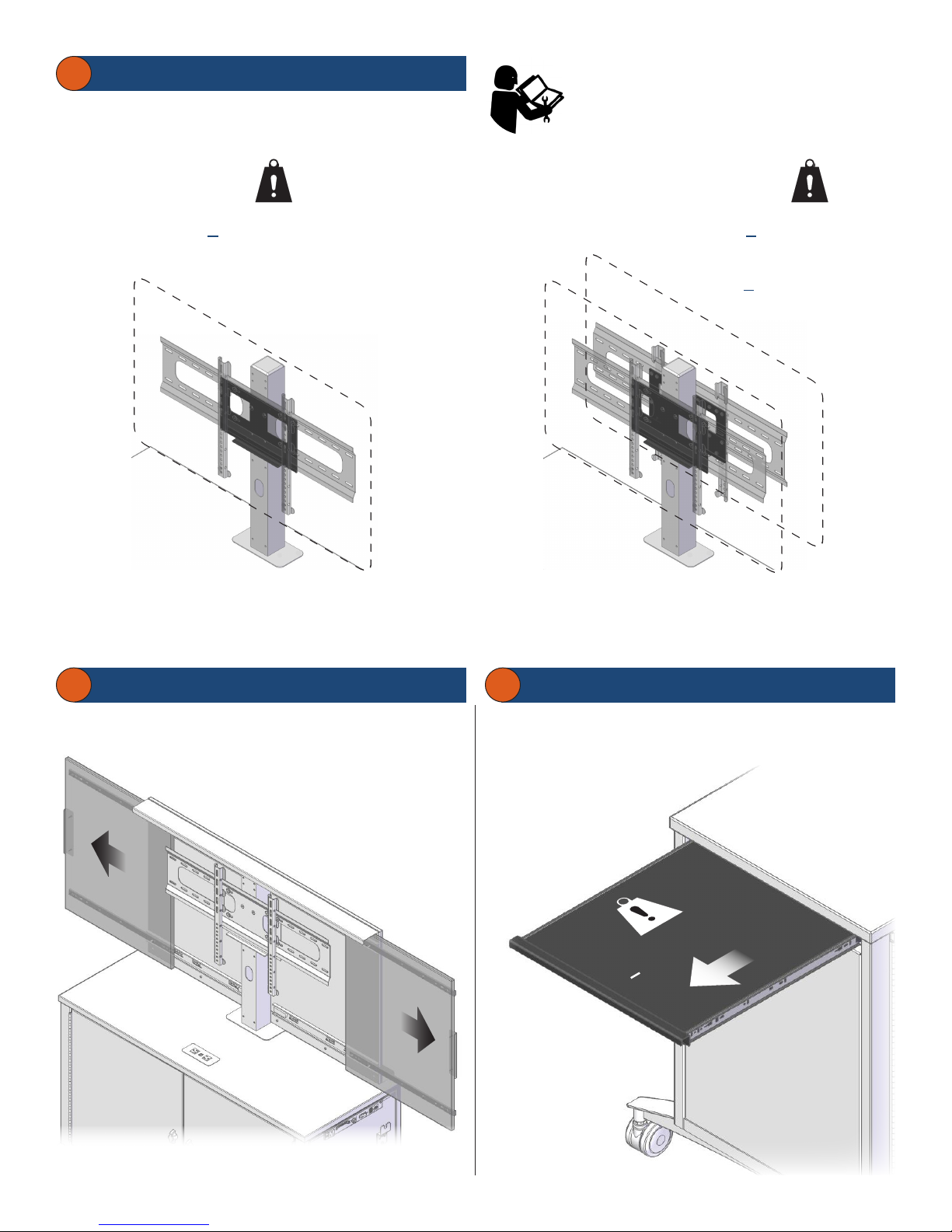

Install monitor
8
To install monitor
< 165 lb [74.9 kg]
Max on display stand
Monitor
1 VESA mount 2 VESA mounts
< 330 lb [150 kg]
Max on display stand
< 165 lb [74.9 kg]
( )
monitor per side
Monitor #2
Monitor #1
Dry erase panel(s) Pull-out shelf
9
10
25 lb [11.35 kg]
<
(if equipped)(if equipped)
0191150R1 Page 5 of 7
Page 6
0108899
11
12
2
13
14
15
WARNING
AVERTISSEMENT
ADVERTENCIA

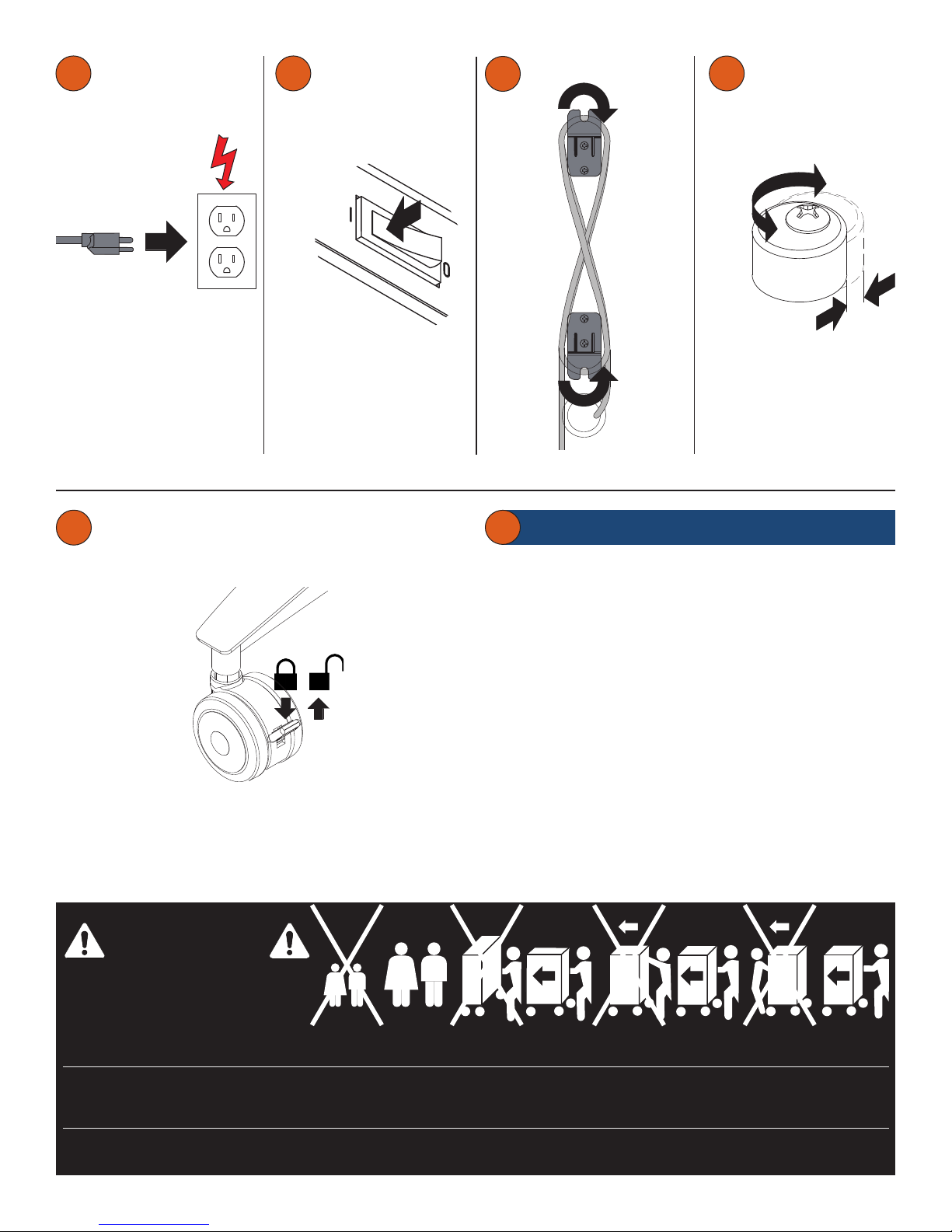

Moving and parking
16
• Before moving, unplug and secure all power cords.
• Close and lock doors.
• Remove any items from the top of the worksurface.
• Unlock the casters.
• Push slowly and carefully. Do not move over uneven or irregular surfaces.
• Do not allow children to move.
• Lock the casters after moving.
• Do not park unit in areas of heavy trafc.
• Do not run power cords across hallways, classrooms, or other areas
where they will be walked on.
• Do not leave unit unattended in areas where children have access.
• Keep doors closed and locked whenever unit is unattended or parked.
• Keep casters locked whenever unattended.
CAN TIP OVER RESULTING IN RISK OF INJURY, DO
NOT ALLOW CHILDREN UNDER 16 TO MOVE CART.
MOVE CART SLOWLY.
LE MEUBLE POURRAIT SE RENVERSER ET CAUSER
DES BLESSURES. NE LAISSER PAS LES ENFANTS
DE MOINS DE 16 ANS DÉPLACER CELUI-CI.
DÉPLACER LE MEUBLE LENTEMENT.
PUEDE VOLCARSE Y PROVOCAR LESIONES. NO
PERMITA QUE LOS NIÑOS MENORES DE 16 AÑOS
MUEVAN EL CARRO. MUEVA EL CARRO LENTAMENTE.
ONLY ADULTS SHOULD
MOVE THIS UNIT
CE MEUBLE DOIT ÊTRE
DÉPLACÉ UNIQUEMENT
PAR DES ADULTES.
SOLO LOS ADULTOS
DEBERÁN MOVER ESTA
UNIDAD
APPLY MOVING FORCE ON
NARROW DIMENSION
POUSSER DANS LE SENS
DE LA LONGUEUR.
APLIQUE LA FUERZA
MOTRIZ EN DIMENSIONES
ESTRECHAS
NEVER APPLY FORCE AT TOP
ALWAYS PUSH NEAR MIDDLE
NE JAMAIS EXERCER LA FORCE EN
HAUT. POUSSER PRÈS DU MILIEU.
JAMÁS APLIQUE FUERZA EN LA
PARTE SUPERIOR. SIEMPRE EMPUJE
CERCA DE LA PARTE INTERMEDIA
PUSH, DO NOT PULL
POUSSER, NE PAS TIRER.
EMPUJE, NO JALE
0191150R1 Page 6 of 7
Page 7
Important Safety and Care Instructions
• Read this owner’s manual before assembly or operation.
• Do not allow children to move the cart.
• Proceed slowly and carefully when moving the cart.
• For indoor use only. Do not install or store the cart where it will be exposed to moisture.
• Do not block the ventilation openings.
• Avoid uneven loading of the equipment into the cart. Uneven weight distribution could
cause the cart to tip when the cart is moving.
• Do not allow anyone to sit, stand, or climb on the cart.
• Use a damp, soft-cloth, or sponge, with mild soap or detergent solution to clean dirty
surfaces. Do not use harsh solvents or abrasives.
• This cart is intended for institutional use. It does not have any user-serviceable parts
or user-maintenance requirements. If servicing is necessary, please contact Spectrum
Industries for assistance.
Warning - Relocating audio and/or video equipment to furniture not speci cally designed
to support audio and/or video equipment may result in death or serious injury due to the
furnishing collapsing or over turning onto a child.
Warning - Death or serious injury may occur when children climb on audio and/or video
equipment furniture. A remote control or toys placed on the furnishing may encourage a
child to climb on the furnishing and as a result the furnishing may tip over on to the child.
Consignes importantes de sécurité et d’entretien
• Lire ce guide d’utilisation avant l’assemblage ou l’utilisation.
• Interdire aux enfants de déplacer l’armoire.
• Déplacer l’armoire lentement et prudemment.
• Utilisation à l’intérieur uniquement. Ne pas assembler et ne pas ranger l’armoire
dans un endroit humide.
• Ne pas boucher les prises d’air de ventilation.
• Éviter le chargement mal réparti de l’équipement sur l’armoire. Un chargement
mal réparti risque de faire basculer l’armoire en déplacement.
• Interdire à quiconque de s’asseoir, de se tenir debout ou de grimper sur l’armoire.
• Passer un chiffon doux ou une éponge, imbibés de solution nettoyante ou de
savon liquide doux, sur les surfaces sales. Ne pas utiliser des solvants rudes ou
des abrasifs.
• Cette classe mobile est destinée à un usage collectif. Elle ne contient aucune
pièce susceptible d’être réparée par l’utilisateur et ne nécessite aucun entretien
de la part de celui-ci. Si une maintenance est requise, communiquer avec
Spectrum Industries pour obtenir de l’aide.
Avertissement - Reloger un équipement audio ou vidéo sur un meuble non conçu
pour supporter cet équipement pourrait entraîner de graves blessures, voire la
mort, à la suite de l’effondrement du meuble ou de sa chute sur un enfant.
Avertissement - Un enfant qui grimpe sur un meuble d’équipement audio ou
vidéo pourrait subir des blessures graves ou mortelles. Une télécommande
ou des jouets placés sur le meuble risquent d’inciter un enfant à y grimper : le
meuble pourrait alors basculer et écraser l’enfant.
Electrical Safety:
• Keep the power switch in the OFF position before plugging or unplugging from the wall
outlet.
• Turn OFF the devices before plugging them into the cart.
• Ensure total device / equipment load does not exceed 12-amps.
• Do not plug the power cord into an extension cord.
• Inspect the power cords for damage before each use. Do not use power cords that are
damaged.
• Unplug power cord from electrical outlet by gripping the plug. Do not unplug the power
cord by pulling only on the cord.
• Do not step on, drive over, drag, or place objects on the power cord.
• For added safety, plug the cart into a grounded outlet controlled by a GFI (Ground Fault
Interrupter) circuit breaker.
• Damaged electrical components can create signi cant hazards to users and is not
covered by the warranty. Repairs should always be performed by a quali ed electrician.
• Electrical devices are not toys. Children are often unaware of the hazards associated
with electrical devices. This cart must always be used by adults or with adult
supervision.
Consignes de sécurité en électricité
• Mettre d’abord l’interrupteur sur Arrêt avant de brancher ou de débrancher la
prise.
• Éteindre les appareils avant de les brancher à l’armoire.
• Assurez-vous que la charge totale appareils / équipements n’excède pas 12 A.
• Ne pas brancher le cordon d’alimentation sur une rallonge.
• Véri er que les cordons d’alimentation sont intacts avant chaque utilisation.
Ne pas les utiliser s’il sont abîmés.
• Pour débrancher le cordon de la prise murale, saisir son bouton isolant et
tirer; ne pas tirer le cordon.
• Ne pas marcher, ne pas rouler et ne pas placer des objets sur le cordon
d’alimentation; ne pas le traîner.
• Pour plus de sécurité, brancher l’armoire sur une prise mise à la terre
protégée par un disjoncteur de fuite de terre.
• Les composants électriques abîmés risquent d’exposer les utilisateurs à de
graves dangers; ils ne sont pas couverts pas la garantie. Toujours con er les
réparations à un électricien quali é.
• Les appareils électriques ne sont pas des jouets. Les enfants n’ont souvent pas
conscience des dangers associés aux appareils électriques. Cette armoire doit
donc être toujours utilisée par un adulte, ou sous la surveillance d’un adulte.
Instrucciones importantes de prevención de accidentes y cuidado
• Lea este manual del propietario antes de la instalación u operación.
• No permita que los niños muevan el carro.
• Proceda lenta y cuidadosamente al mover el carro.
• Solo para uso en interiores. No instale o guarde el carro donde quede expuesto
a la humedad.
• No obstruya las rendijas de ventilación.
• Evite cargar el equipo de forma desigual dentro del carro. La distribución asimétrica
del peso podría provocar que el carro se vuelque al momento de moverlo.
• No permita que nadie se siente, pare o suba al carro.
• Para limpiar las super cies sucias, utilice un paño, trapo suave o esponja con jabón
neutro o una solución de detergente. No utilice solventes o abrasivos ásperos.
• El uso convencional de este carro es institucional. No contiene ninguna parte que
pueda ser reparada ni requiere de mantenimiento por parte del usuario. Si fuera
necesario darle mantenimiento, póngase en contacto con Spectrum Industries
para obtener asistencia.
Advertencia: reubicar equipo de audio y/o video a un mueble que no haya sido
diseñado especí camente para tal uso, puede provocar la muerte o lesiones
graves debido a que puede colapsarse o volcarse sobre un niño.
Advertencia: existe peligro de muerte o lesiones graves si los niños se
suben a un mueble de equipo de audio y/o video. Un control remoto o juguete
colocado sobre el mueble puede alentar a un niño a subirse y provocar que el
mueble se vuelque sobre el chico.
Prevención de accidentes eléctricos:
• Mantenga el interruptor de alimentación en la posición de OFF [apagado],
antes de enchufarlo o desenchufarlo del tomacorriente de pared.
• Apague los dispositivos antes de enchufarlos al carro.
• Revise que la carga total del dispositivo o del equipo no exceda los
• No enchufe el cable de alimentación a un cable de extensión.
• Revise que el cable de alimentación no tenga ningún daño antes de utilizarlo.
• Desconecte el cable de alimentación de la toma eléctrica sosteniendo rmemente
• No se pare, circule, jale o coloque ningún objeto sobre el cable de alimentación.
• Para mayor seguridad, enchufe el carro a una conexión a tierra controlada
• Los componentes eléctricos dañados pueden implicar riesgos de importancia
• Los dispositivos eléctricos no son juguetes. Los niños generalmente no están
12 amperios.
No utilice cables de alimentación que estén dañados.
el enchufe. No desconecte el cable de alimentación tirando solamente del cable.
por un interruptor de circuito GFI (interruptor de fallas de conexión a tierra).
para los usuarios, que no cubrirá la garantía. Un electricista cali cado es
quien deberá realizar siempre las reparaciones.
conscientes de los riesgos asociados con los dispositivos eléctricos. Este
carro lo deberán utilizar siempre personas adultas o bajo su supervisión.
© 2018 Spectrum Industries Inc., All rights reserved.
0191150R1 Page 7 of 7
Loading...
