Spectral SCA3 Operating Instructions Manual [en, de, fr, it]

Bedienungsanleitung

Operating Instructions
Notice d‘utilisation
Istruzioni per l‘uso

Virtual Surround System SCA3

Artikel-Nr.: AN1022-A

Deutsch

Wir freuen uns,

dass Sie sich für ein Produkt von Spectral entschie­den haben. Es vereint hochwertige Bauteile mit
unserer langjährigen Entwicklungserfahrung und der
sorgfältigen Produktion.

Damit sie Ihnen einen unbeschwerten Klanggenuss
bieten, haben Sie nur wenige Dinge zu beachten.
Diese nden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Die sachgemäße Handhabung des SCA3 Systems fällt in die Verantwortung des Anwen-

ders. Spectral kann keine Verantwortung für Schäden oder Unfälle übernehmen, die

durch unsachgemäße Aufstellung oder unsachgemäßen Anschluss verursacht werden.

Unser Sound-Partner

Inhalt Seite

Sicherheitshinweise 3
Auspacken 8
Aufstellung 8
Einspielen 8
Inbetriebnahme der Fernbedienung 9
Anschlussterminal 9
Anschluss 10
Bedienung 11
Wiedergabe über Bluetooth 12
Displayanzeigen 13
Erweiterte Funktionen 14
IR-Lernfunktion 15
Fehlersuche 16
Konformitätserklärung 19
Weitere wichtige Informationen 20
Garantie 49
Lizenzhinweis 52

2 Bedienungsanleitung SCA3

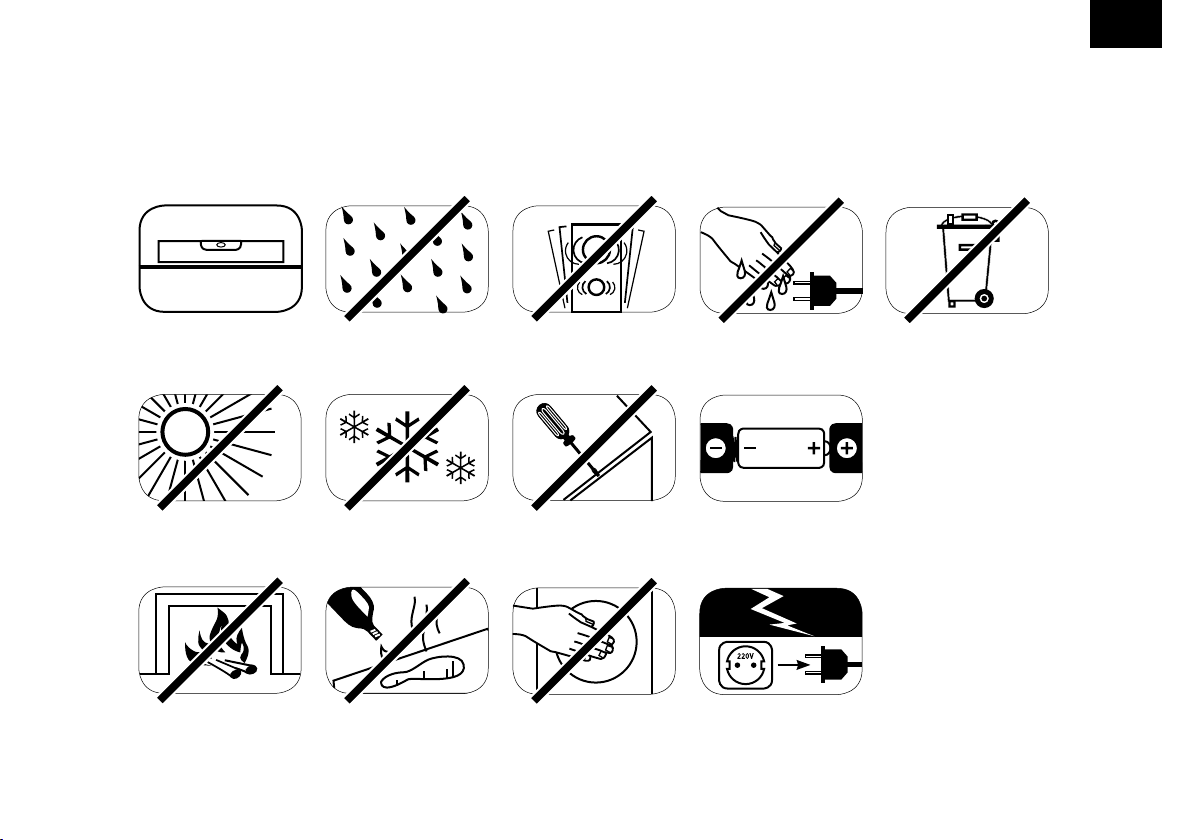

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihr SCA3-System und bei dessen Pege und Bedienung!

Deutsch

Wählen Sie einen

ebenen Untergrund

Direkte

Sonneneinstrahlung

vermeiden

Abstand zu

Wärmequellen

Feuchtigkeit

vermeiden

Vor extremer

Kälte schützen

Zur Reinigung keine

aggressiven, alkohol-

haltigen oder scheuernden

Mittel einsetzen

Erschütterungen

vermeiden

Gehäuse nicht önen

Nicht in die

Gehäuseönung greifen

Netzkabel nicht mit nassen

Händen anfassen

Bei Batterie und

Fernbedienung auf

richtige Polung achten

Netzstecker bei

Gewitter ziehen

Nicht in den

Hausmüll werfen

Freien Zugang zum

Netzstecker gewährleisten

Bei Überlastung

System leiser drehen

Bedienungsanleitung SCA3 3

Deutsch

Hinweis

Deutsch

Wichtige Sicherheitsunterweisung

Hinweis

ACHTUNG

Gefahr ein es elektrisch en Schlages.

Nicht öffnen!

Zur Vermei dung eines Brand es oder eines ele ktrischen

Das Gerät e nthält keine vom Be nutzer zu war tenden Teile.

/DVVHQ6L H:DUWXQ JVXQG5HS DUDWXUD UEHLWH QQXUYRQTXDOL ¿]LHU WHQ

Fachkräften (Servicepersonal) durchführen.

ACHTUNG:

Schlage s das Gerät nicht öffn en.

Auswechselbare Lithium-Batterien! Achtung: Bei unsachgemäßem

Austausc h besteht Explosi onsgefahr. Batte rien nur durch den selbe n

Lesen und befolgen Sie alle Anweisungen.

Bewahren Sie diese Anweisungen auf.

Beachten Sie alle Warn- und Sicherheitshinweise.

Betreiben Sie dieses Gerät nur in gemäßigtem Klima (nicht in tropischem Klima).

Betreiben Sie dieses Gerät nur im Innenbereich, nicht im Außenbereich oder in Feuchträumen.

ACHTUNG

Explosionsgefahr!

ACHTUNG:

oder eine n Vergleichs-Typ erse tzen.

ACHTUNG

Lebensgefahr!

Knopfz elle (Batterie) nic ht verschlucken. Ge fahr innerer chemi scher

Verbrenn ungen. Es besteht Leb ensgefahr!

ACHTUNG:

Um die Gefahr eines Brandes oder Stromschlages zu vermeiden, darf das Gerät weder Regen noch Nässe ausgesetzt werden.

Betreiben Sie dieses Gerät nicht in der Nähe von Wasser.

Setzen Sie dieses Gerät keinem Tropf- oder Spritzwasser aus.

Starke Temperaturschwankungen führen zu Kondensniederschlag (Wassertröpfchen) im Gerät. Warten Sie mit der Inbetrieb
nahme, bis sich die entstandene Feuchtigkeit verüchtigt hat (mind. drei Stunden).

Stellen Sie keine Gegenstände auf das Gerät, die mit Flüssigkeiten gefüllt sind (wie z. B. Vasen).

Stellen Sie kein oenes Feuer, wie z. B. brennende Kerzen, auf oder in die Nähe des Gerätes.

4 Bedienungsanleitung SCA3

Deutsch

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie z. B. Heizkörpern, Wärmespeichern, Öfen oder sonstigen Geräten
(auch Verstärkern), die Wärme erzeugen.

Verhindern Sie direkte Sonneneinstrahlung.

Halten Sie einen Freiraum von wenigstens 5 cm um das Gerät herum ein.

Verhindern Sie in keinem Fall die Schutzfunktion von gepolten oder geerdeten Steckern: Ein gepolter Stecker hat zwei Stifte, von denen einer
breiter ist als der andere. Ein geerdeter Stecker hat einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit. Falls der Stecker
nicht in Ihre Steckdose passt, wenden Sie sich an einen qualizierten Elektriker, um die veraltete Steckdose auszutauschen.

Zur Vermeidung eines elektrischen Schlages, verbinden Sie den Netzstecker nur mit Steckdosen oder Verlängerungen, bei denen die Kontaktstif­te vollständig eingesteckt werden können, um freiliegende Kontaktstifte zu unterbinden.

Berühren Sie Signal- und Netzkabel nie mit nassen Händen.

Treten Sie nicht auf das Netzkabel und klemmen Sie es nicht ein, insbesondere nicht im Bereich der Stecker, Steckdosen und an der Stelle, an der
das Kabel aus dem Gerät geführt wird.

Bei Geräten ohne Netzschalter, bei denen der Netzstecker bzw. die Geräte-Netzbuchse als Trenneinrichtung dient, muss der Stecker des Netzka­bels bzw. die Geräte-Netzbuchse jederzeit frei zugänglich sein.

Trennen Sie bei Gewittern oder längerem Nichtgebrauch das Gerät vom Stromnetz.

Um das Gerät komplett vom Stromnetz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.

Schalten Sie das Gerät vor dem Anschließen oder Abziehen von Anschlussleitungen immer aus.

Immer an den Steckern und nicht an den Leitungen ziehen.

Stellen Sie das Gerät gemäß den Herstellerhinweisen auf.

Wählen Sie immer einen ebenen Untergrund. Das Gerät muss lotrecht stehen.

Bedienungsanleitung SCA3 5

Deutsch

Wichtige Sicherheitsunterweisung

Hinweis

Üben Sie keine Gewalt auf Bedienelemente, Anschlüsse und Leitungen aus.

Das Gerät darf nur mit der auf dem Gerät oder dem Typenschild spezizierten Spannung und Frequenz betrieben werden.

Stecken Sie keine Gegenstände oder Körperteile in die Önungen des Gerätes. Stromführende Teile im Innern des Gehäuses könnten berührt
und/oder beschädigt werden. Dies kann zu Kurzschlüssen, elektrischen Schlägen und Feuerentwicklung führen.

Verwenden Sie nur Befestigungsmaterial und Zubehör, welches vom Hersteller zugelassen ist und/oder mit dem Gerät mitgeliefert wird.

Verwenden Sie nur Rollwagen, Ständer, Stative, Halter oder Tische, die vom Hersteller speziziert oder mit dem Gerät verkauft werden.
Wenn Sie einen Rollwagen verwenden, bewegen Sie den Rollwagen/Geräte-Verbund nur vorsichtig, um Schäden und Verletzungen
durch Umkippen zu vermeiden.

Reinigen Sie dieses Gerät nur mit einem sauberen, trockenen Tuch.

Verwenden Sie zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel.

Zur Vermeidung eines elektrischen Schlages das Gehäuse nicht önen! Das Gerät enthält keine vom Benutzer zu wartenden Teile.

Wenden Sie sich bei allen Reparatur- und Wartungsarbeiten an qualizierte Fachkräfte. Dies ist dann erforderlich, wenn das Gerät in irgendeiner
Weise beschädigt ist, wie z. B. bei Beschädigungen von Netzkabeln oder Steckern, wenn Flüssigkeiten oder Gegenstände in das Gerät gelangt
sind, dieses Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.

Nehmen Sie keine Veränderungen am Gerät oder Zubehör vor. Nicht autorisierte Veränderungen können die Sicherheit, die Einhaltung von
Gesetzen oder die Systemleistung beeinträchtigen. In diesem Fall kann die Betriebserlaubnis/Garantie erlöschen.

Falls bei der Wiedergabe Tonverzerrungen wie z. B. unnatürliches Klopfen, Pochen oder hochfrequentes Klicken auftreten, ist der Lautstärkepegel
umgehend zu reduzieren.

Um mögliche Gehörschäden zu vermeiden, hören Sie nicht über einen längeren Zeitraum bei hohen Pegeln.

6 Bedienungsanleitung SCA3

Neue sowie gebrauchte Batterien sind von Kindern fernzuhalten. Geräte, bei denen das Batteriefach nicht sicher geschlossen werden kann,
dürfen nicht weiter verwendet werden und sind von Kindern fernzuhalten.

Die mit diesem Gerät gelieferte Fernbedienung enthält eine Knopfzelle als Batterie. Ein Verschlucken der Knopfzelle kann in nur 2 Stunden zu
ernsthaften inneren Verbrennungen und damit zum Tod führen!

Bei Verdacht auf verschluckte oder in sonstige Körperönungen eingeführte Knopfzellen ist umgehend ein Arzt aufzusuchen.

Achten Sie bei der Batterie-Entsorgung auf Ihre Umwelt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

Batterien dürfen keinen hohen Temperaturen ausgesetzt werden, wie z. B. direkter Sonneneinstrahlung, Feuer oder Ähnlichem.

Batterien müssen entsprechend dem Polaritätsaufdruck korrekt eingelegt werden. Falsches Einsetzen kann zu Beschädigungen führen.

Verwenden Sie ausschließlich die für das Gerät spezizierten Batterien oder Akkus.

Bei den mitgelieferten Batterien handelt es sich nicht um Akkus, d. h. diese Batterien dürfen nicht wieder aufgeladen werden.

Das Gerät und/oder der Beipack kann Kleinteile enthalten, die verschluckt werden können. Daher nicht geeignet für Kinder
unter drei Jahren.

Dieses Symbol weist Sie auf nicht isolierte, gefährliche Spannungen im Inneren des Gehäuses hin, die eine ausreichende Stärke
(Amplitude) haben um einen Brand oder elektrischen Schlag zu verursachen.

Deutsch

Dieses Symbol weist Sie auf wichtige Bedienungs- und Instandhaltungsanweisungen in den mitgelieferten Begleitunterlagen
(Anleitung) hin.

Dieses Symbol kennzeichnet Schutzklasse II – Geräte, bei denen der Schutz vor einem elektrischen Schlag während
des bestimmungsgemäßen Betriebs durch eine doppelte oder verstärkte Isolation gewährleistet wird und daher kein
Schutzleiteranschluss erforderlich ist.

Bedienungsanleitung SCA3 7

Deutsch

Auspacken

Packen Sie den Karton vorsichtig aus und überprüfen Sie,
ob alle hier aufgeführten Teile enthalten sind:

• 1x Spectral SCA3 Soundsystem

• 1x Fernbedienung inkl. Batterie

• 1x Netzkabel

• 1x optisches digitales Audiokabel

• 1x Stereo Cinch-Kabel

• 1x Digital Cinch-Kabel

Aufstellung

Das SCA3 Soundsystem ist für den Einbau in Ihr Spectral
Möbel vorgesehen. Schieben Sie das Soundsystem mittig
bis zum Anschlag in das dafür vorgesehene Fach. Für den
Fall, dass bei Ihrem Möbelmodell Distanzscheiben beige­legt sind, müssen diese zwischen dem SCA3 Soundsystem
und dem Möbelfach eingeschoben werden. Die genaue
Positionierung entnehmen Sie bitte der Aufbauanleitung
Ihres Möbels.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang­eigenschaften: 15 - 20Betriebsstunden.

• Bitte in dieser Zeit in normaler Lautstärke hören

• Extrem hohe Pegel vermeiden

• Unterschiedlichstes Musikmaterial hören

8 Bedienungsanleitung SCA3

Inbetriebnahme
der Fernbedienung

Bitte legen Sie die mitgelieferte Batterie in die Fernbedienung
ein. Achten Sie darauf, dass diese entsprechend den Polaritäts­markierungen (+/–) korrekt eingelegt wird. Verwenden
Sie ausschließlich die für dieses System spezizierte Batterie
(CR 2032).

Hinweis

Die mitgelieferte Batterie ist für den Probegebrauch vor­gesehen und hat daher eventuell eine geringere Lebensdauer.

Deutsch

CR 2032

Fernbedienung

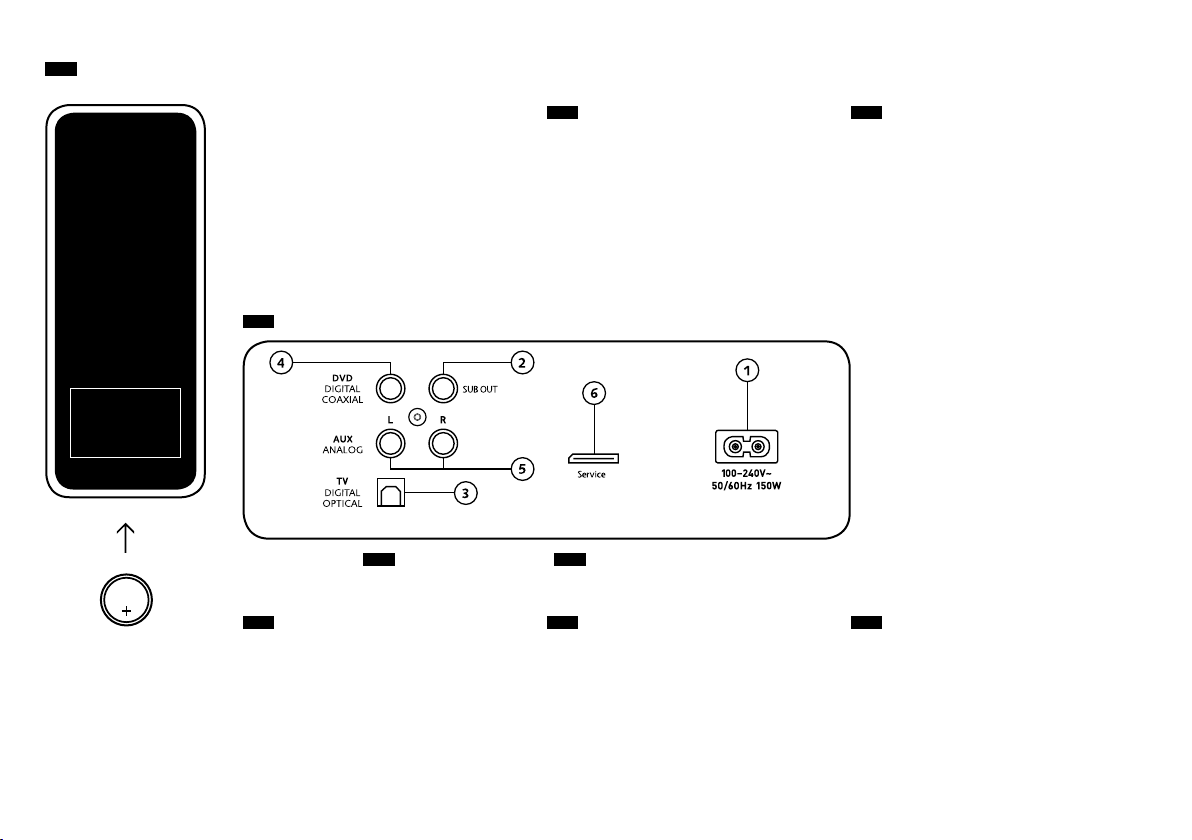

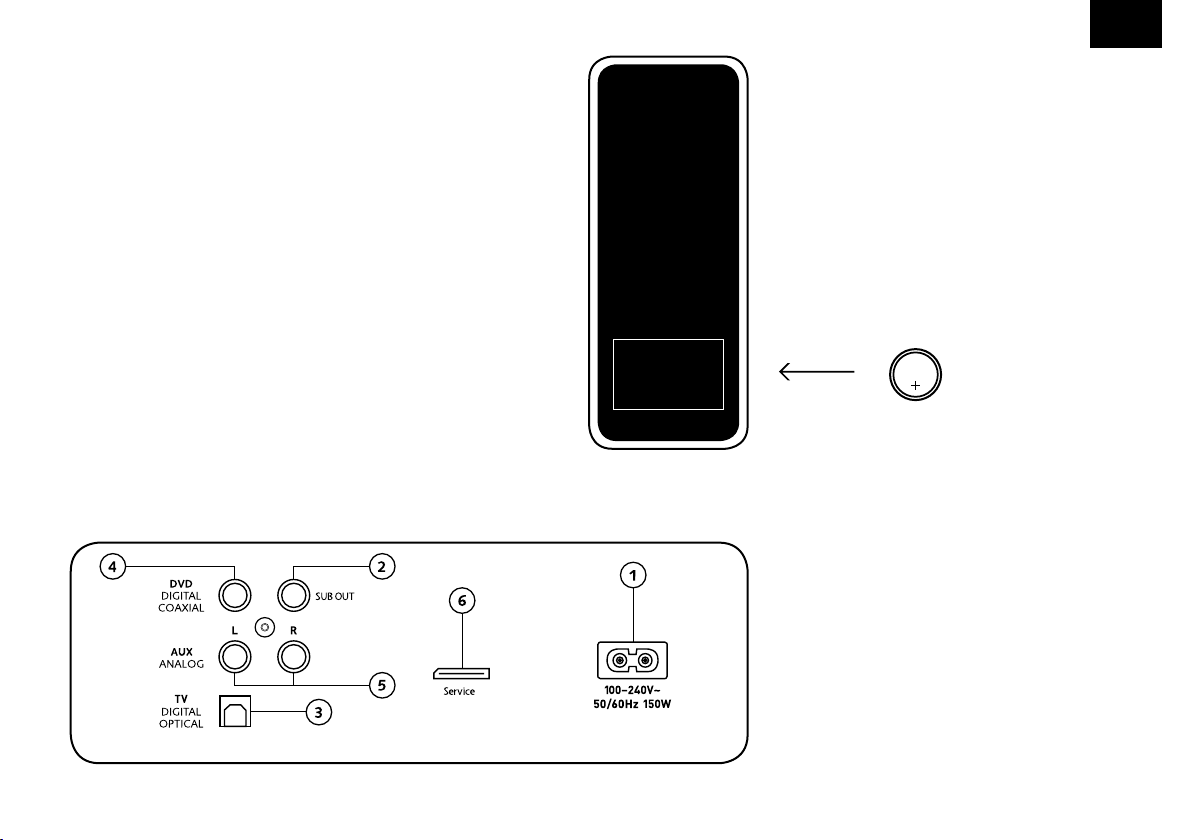

Anschlussterminal

Anschlussterminal

Anschlüsse SCA3

1 Buchse Stromversorgung
2 Ausgang – Ext. Subwoofer
3 Eingang – TV (optisch)
4 Eingang – DVD (koaxial)
5 Eingang – AUX (analog)
6 Buchse Service (Spectral)

Bedienungsanleitung SCA3 9

Deutsch

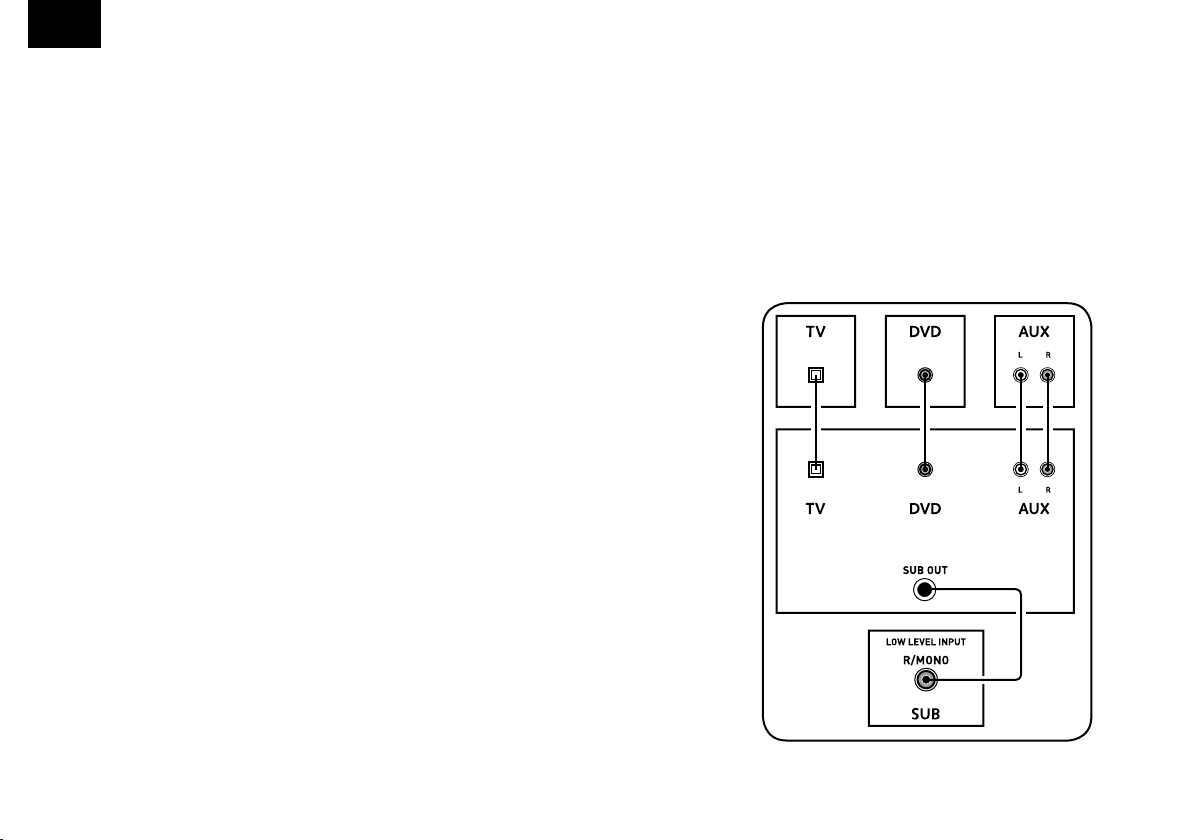

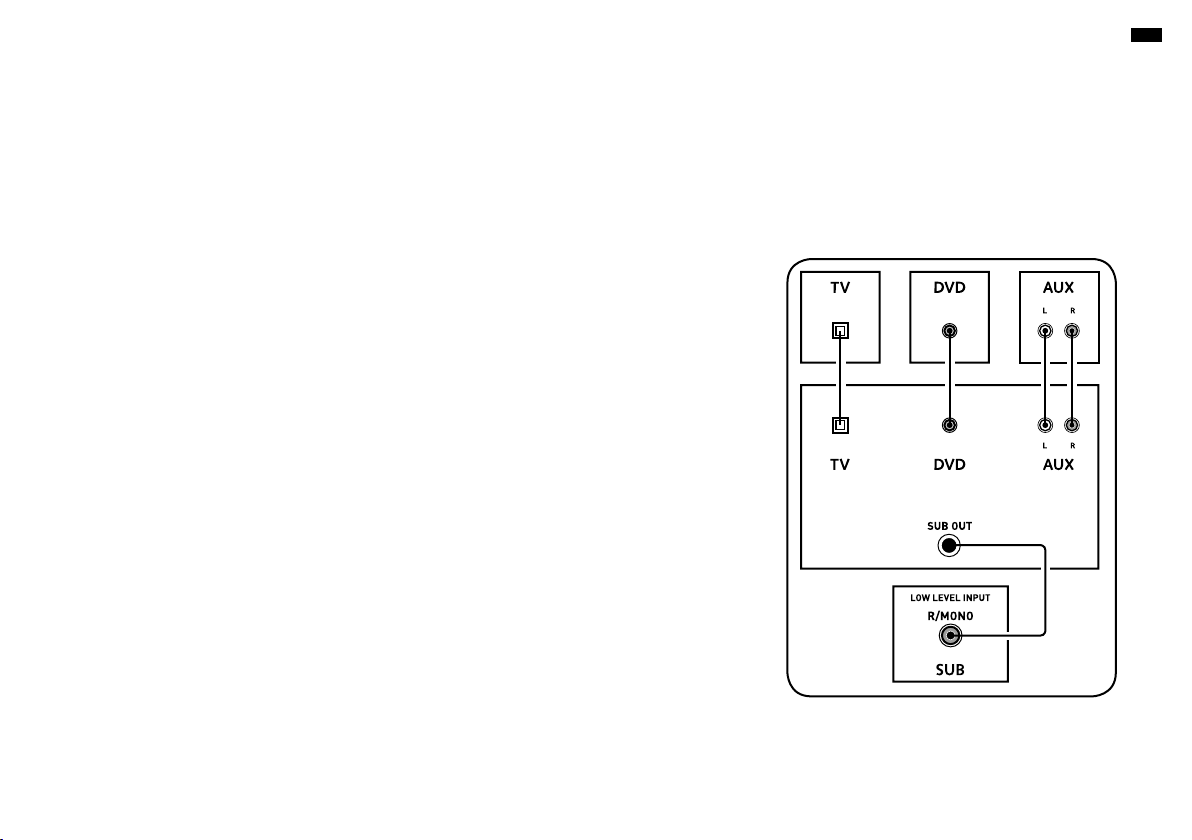

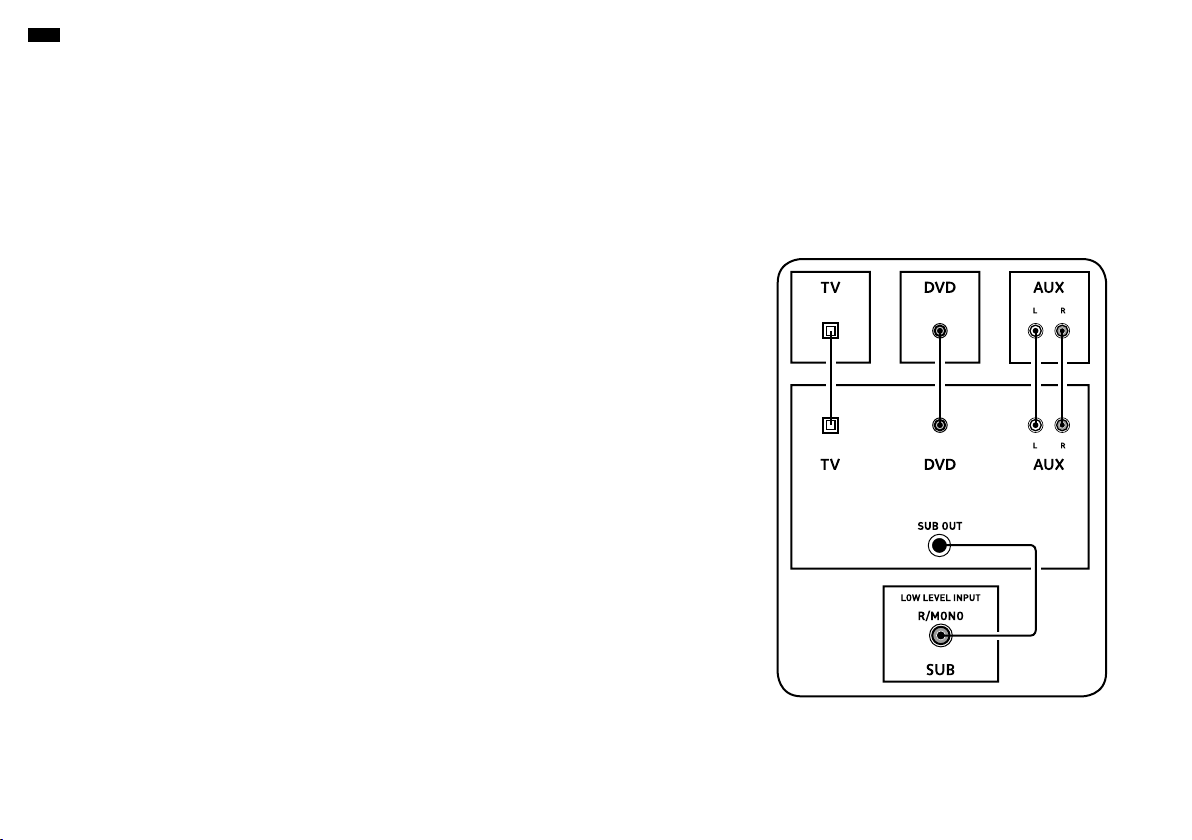

Anschluss

Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind. Ihr SCA3 Soundsystem ver­fügt über drei frei wählbare Eingänge. Grundsätzlich genügt es, wenn Sie einen dieser Eingänge mit Ihrem TV-Gerät verbinden und
alle weiteren Zuspieler am TV-Gerät anschließen. Um eine bestmögliche Tonwiedergabe zu erzielen empehlt es sich Sat-Receiver,
Blu-Ray- oder DVD-Player direkt mit dem SCA3 Soundsystem zu verbinden. Je nach Art und Ausstattung der verwendeten Quelle
kann zwischen folgenden Möglichkeiten gewählt werden:

TV – Digitaleingang (optisch)

Moderne TV-Geräte verfügen über einen optischen Audio-Ausgang (Toslink). Verbinden
Sie diesen mit dem durch „TV“ gekennzeichneten Eingang des SCA3 Systems. Diese
Verbindung garantiert eine optimale Signalübertragung und beste Tonqualität.

DVD – Digitaleingang (Coax)

Zur Übertragung des DVD-Tonsignals verbinden Sie den digitalen Coax-Ausgang
Ihres Blu-Ray oder DVD-Players mit der durch „DVD“ gekennzeichneten Buchse
des SCA3 Systems. Zur Übertragung des Bildsignals muss Ihr DVD-Player zusätzlich
mit dem TV-Gerät verbunden werden. Der mit „DVD“ gekennzeichnete Eingang
des SCA3 Systems kann auch gewählt werden wenn Ihr TV-Gerät über keinen
optischen Ausgang verfügt.

AUX – Analogeingang

Sollte Ihr TV-Gerät nur mit einem als „Pre-Out“ bezeichneten Audio-Ausgang ausgestattet
sein, dann verbinden Sie diesen mittels abgeschirmtem Stereo-Cinch Kabel
mit dem mit „AUX“ gekennzeichneten analogen Eingang des SCA3 Systems. Ansonsten
dient dieser Eingang zur Verbindung mit Videorecordern oder Spielekonsolen.

SCA3 Soundsystem

SUB – Analogausgang

Diesen Ausgang verwenden Sie wenn ein externer aktiver Subwoofer angeschlossen
werden soll. SUB OUT ist in der Grundeinstellung nicht aktiv und muss über die Fern­bedienung freigeschaltet werden. Siehe Seite 14 Erweiterte Funktionen.

10 Bedienungsanleitung SCA3

Bedienung

Deutsch

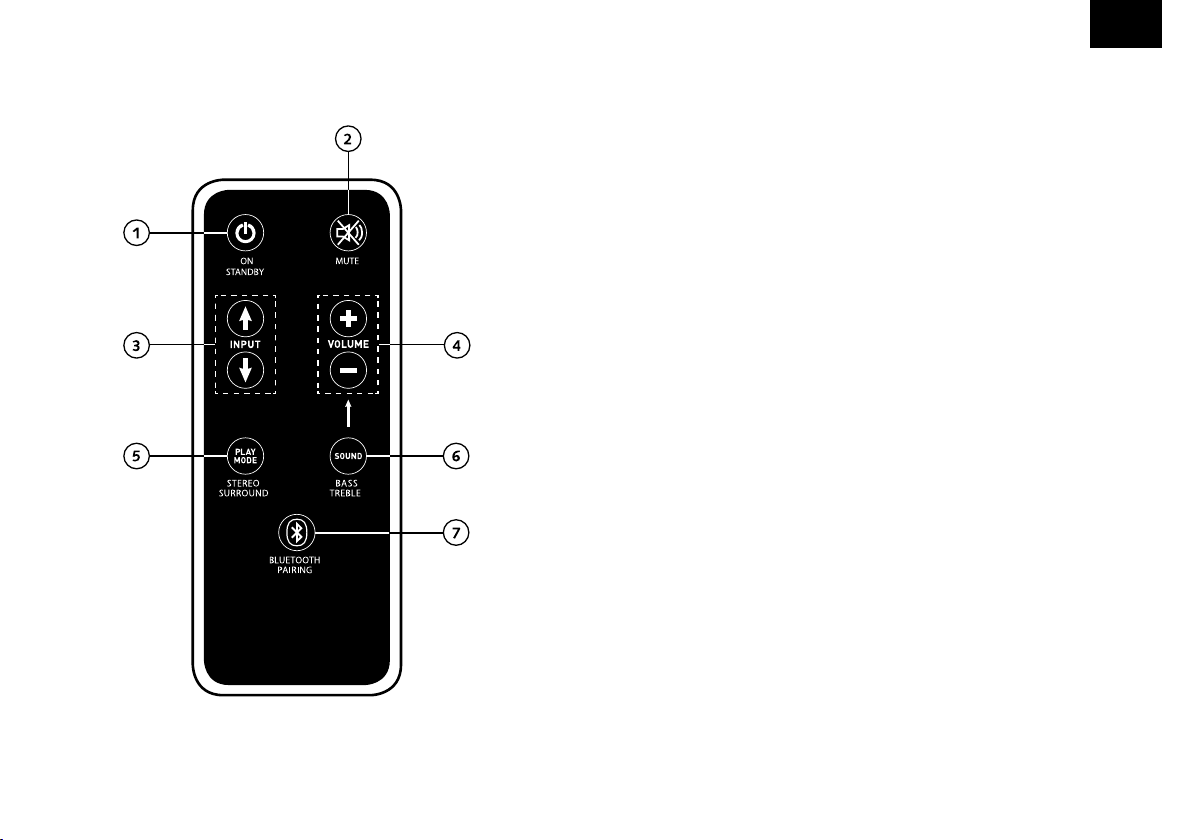

Fernbedienung

1 Power
On – LED leuchtet grün
Standby – LED leuchtet rot

2 Mute (Stummschaltung)

3 Input (Tonquellenauswahl)

4 Volume (Lautstärkeregelung)

5 Play Mode (Wiedergabemodus)

Stereo  – für Musikwiedergabe
Surround – virtueller Raumklang für Heimkino-Wiedergabe

6 Sound (Klangeinstellung)
Bass – Anpassung über Volume (+6... –6 dB)
Treble – Anpassung über Volume (+6... –6 dB)

7 Bluetooth Pairing
Verbindung mit einer Bluetooth-fähigen Quelle

Bedienungsanleitung SCA3 11

Deutsch

Wiedergabe über Bluetooth

Voraussetzung für die Anmeldung

- Bluetooth muss am mobilen Endgerät
aktiviert sein

- Das mobile Endgerät muss mindestens
Bluetooth 2.0 unterstützen

- Das mobile Endgerät muss sich in Reichweite
des SCA3 Systems benden (max. 10 m)

Anmeldevorgang

- Eingang BT wählen

- Taste „Bluetooth-Pairing“ betätigen

- Im Display erscheint BTP

- Sie haben nun 30 Sekunden Zeit
zur Anmeldung Ihres mobilen Endgerätes

- Starten Sie den Suchlauf an Ihrem
mobilen Endgerät

- Wählen Sie „SCA3“ als Wiedergabegerät

- Die Verbindung stellt sich, nach Bestätigung,
automatisch her und wird Ihnen mit der
Meldung Con im Display angezeigt

- Sollte die Verbindung fehlgeschlagen sein,
erhalten Sie die Meldung FAI

- Sollte das mobile Endgerät einen Zugangscode
verlangen, geben sie 0000 ein

- Erscheint im Display DIS ist Ihr mobiles
Endgerät ausser Reichweite oder abgemeldet

BT

BLUETOOTH

PAIRING

BTP

SCA3 Soundsystem

Co n Fa i

Betrieb eines mobilen Endgerätes

- Das jeweils zuletzt mit dem SCA3 System verbundene
Gerät stellt automatisch die Verbindung her, sofern
Bluetooth aktiviert ist und der Eingang für die Bluetooth
Wiedergabe gewählt ist. Sie erhalten in diesem Fall die
Meldung Con

- Starten Sie die Wiedergabe eines Mediums auf
Ihrem mobilen Endgerät, und es wird automatisch
der Ton an dem SCA3 System ausgegeben.

Hinweis: Das SCA3 System kann bis zu drei
Bluetooth-Geräte verwalten.

12 Bedienungsanleitung SCA3

Displayanzeigen

Das SCA3 System verfügt über ein Multifunktions-Display, das bei einem von der Fernbedienung gesendeten Befehl für ca. fünf
Sekunden aueuchtet. Die möglichen Anzeigen und ihre Bedeutung sind hier aufgeführt. Der Standby-Modus des SCA3 Systems
wird durch eine rot leuchtende LED angezeigt. Ist Ihr SCA3 System in Betrieb, leuchtet diese LED grün.

Input

Deutsch

Soundmode

Playmode

Bluetooth

TV

TV E ingang (optisch)

V3 0

Volumen (0 – 99)

ST

Stereo

BTP

Pairing Mode

DVD

DVD Eingang (koaxial)

---

Stumm (Mute)

SU R

Surround

CON

Verbindung hergestellt

AUX

AU X Eingang (analog)

B+ 6

Bassregelung (+/–6 )

DIS

Verbindung unterbrochen

BT

Bluetooth

T+ 6

Höhenregelung (+/–6)

FA I

Fehlermeldung

Bedienungsanleitung SCA3 13

Deutsch

STEREO

SURROUND

BASS

TREBLE

BASS

TREBLE

Erweiterte Funktionen

Das Menü für erweiterte Sound Funktionen bietet Ihnen die Möglichkeit bei nicht lippensynchroner Tonwiedergabe
korrigierend einzugreifen, den Ausgang für einen externen Subwoofer zu aktivieren und die Tonwiedergabe an den ge­wählten Aufstellungsort anzupassen, sowie die Dolby-Funktion „Dynamic Range Compression“ ein- bzw. auszuschalten.

Halten Sie die mit „Sound“ gekennzeichnete Taste auf der Fernbedienung für länger als 3 Sekunden gedrückt,
gelangen Sie in das Menü „Erweiterte Funktionen“ und das Display im Soundbar springt auf LIP

Mit den Volume +/- Tasten kann jetzt die Tonwiedergabe in Schritten von jeweils 10 ms verzögert werden.

Nach erneutem kurzen Drücken der „Sound“ Taste springt das Display auf sub

Mit den Volume +/- Tasten kann der Ausgang für einen externen Subwoofer ein bzw. ausgeschaltet werden. Achtung,
bei aktiviertem Sub-Out wird die Tonwiedergabe des Soundbars bei 80 Hz begrenzt.

Drücken Sie ein weiteres Mal kurz die „Sound“ Taste springt das Display auf eq

EQ-1 ist die Abstimmung für ein SCA3 in z.B. einem Scala Möbel, wenn das Möbel an der kurzen Wand eines rechteckigen Raumes positioniert ist

EQ-2 ist die Abstimmung für ein SCA3 in z.B. einem Scala Möbel, wenn das Möbel an der langen Wand eines rechteckigen Raumes aufgestellt ist

EQ-3 ist die Abstimmung für die Verwendung mit Ihrer „Musicbox“

Mit den Volume +/- Tasten kann jetzt zwischen drei voreingestellten Equalizer-Presets gewählt und die Wiedergabe an
den Aufstellungsort angepasst werden.

Nach einem weiteren Drücken der „Sound“ Taste springt das Display auf DRC. „Dynamic Range Compression“ ist eine Einstelloption von Dolby Laborato­ries. Bei aktivierter Funktion kann bei Dolby-codierten Datenströmen der Dynamikbereich automatisch verringert werden, was Lautstärkeunterschiede
reduziert. Leise Töne werden dabei angehoben und laute abgesenkt.

Mit den Volume +/- Tasten kann die Funktion DRC ein- bzw. ausgeschaltet werden.

Menü verlassen Durch erneutes drücken der Sound Taste für länger als 3 Sekunden können Sie das Menü „Erweiterte Funktionen“ wieder verlassen.

Erhält der Soundbar für länger als 30 Sekunden keinen Eingabebefehl von der Fernbedienung springt die Menüführung automatisch in den
Normalmodus zurück.

Lip

sub

on off

EQ

EQ 1

EQ 2 EQ 3

DRC

14 Bedienungsanleitung SCA3

on off

IR-Lernfunktion

Deutsch

ON

STANDBY

MUTE

ON

STANDBY

Das SCA3 kann den Infrarotcode Ihrer TV-Fernbedienung lernen und ermöglicht es so die Funktionen von Soundbar und TV-Gerät mit
einer Fernbedienung zu steuern. Dabei kann jede beliebige Taste der TV-Fernbedienung mit den Befehlen für den Soundbar belegt werden.
Achten Sie bei der Tastenwahl darauf, dass Befehl für Soundbar und TV-Gerät dabei nicht im Konikt stehen. So empehlt es sich die internen
Lautsprecher des TV-Gerätes nach Anschluss der Soundbar zu deaktivieren.

1 Halten Sie die Fernbedienung Ihres TV-Gerätes bereit

2 Schalten Sie die Soundbar ein

Deutsch

3 Drücken Sie die „On/Standby“ Taste der Soundbar

Fernbedienung für ca. 3 Sekunden

4 Im Display blinkt IRL

5 Drücken Sie auf der Spectral Fernbedienung

die gewünschte Funktion z.B. „Volume +“

6 Im Display blinkt jetzt die gewählte Funktion v+

7 Drücken Sie innerhalb 20 Sekunden die zu belegende

Taste auf der TV-Fernbedienung

8 Bei erfolgreicher Übertragung leuchtet im Display OK

Tastenfunktion z.B. „Volume -“ fortfahren

9 Erscheint im Display FAI oder kann die entsprechende

und Sie können mit der Programmierung der nächsten

Funktion nicht durch die TV-Fernbedienung ausgeführt
werden, ist die Übertragung fehlgeschlagen und Sie
müssen die Schritte 4 bis 8 noch einmal wiederholen.

Fernbedienung

Menü verlassen: Durch erneutes Drücken der „On/Standby“ Taste für länger als 5
Sekunden können Sie das Menü „IR-Lernfunktion“ wieder verlassen. Erhält die Soundbar
für länger als 60 Sekunden keinen Eingabebefehl von der Fernbedienung, springt die
Menüführung automatisch in den Normalmodus zurück.

Hinweis: Die rote „On/Standby“ Taste der SCA3-Fernbedienung ist doppelt belegt. Durch
einmaliges Drücken, im Display erscheint dann ON , kann die Einschaltfunktion gelernt
werden. Drückt man die rote „On/Standby“ Taste der SCA3-Fernbedienung zweimal kurz
hintereinander, erscheint im Display STB und die Standby- bzw. Ausschaltfunktion kann
gelernt werden. Sollte Ihre TV-Fernbedienung nur über eine Taste für den Befehl „Ein-“
und „Ausschalten“ verfügen, müssen trotzdem beide Funktionen, „On“ und „Standby“, mit
diesem Befehl belegt werden.

Bedienungsanleitung SCA3 15

Deutsch

Fehlersuche

Anbei nden Sie eine Übersicht der am häugsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an
Ihren Spectral Fachhändler oder senden Sie uns eine E-Mail an [email protected]

Problem Mögliche Ursache Lösung

SCA3-System
schaltet nicht ein

SCA3-System
reagiert nicht auf
Fernbedienung.

Tonwiedergabe
zu leise

Keine
Tonwiedergabe

16 Bedienungsanleitung SCA3

Netzkabel nicht mit Steckdose und SCA3-System verbunden Verbindung herstellen

Netzschalter nicht eingeschaltet Schalter auf „ON“

Die Batterie ist leer. Batterie auswechseln, beim Einlegen auf die richtige Polung

achten.

Volume des SCA3-Systems zu niedrig eingestellt Lautstärke mittels „Volume“-Taste erhöhen.

Lautstärke des Quellgeräts erhöhen.

Tonformat des Quellgerätes falsch ausgewählt
(Digitaleingang „TV“ und „DVD“).

Zuspieler gibt kein Signal aus Digitalausgang am Quellgerät nicht freigeschaltet, Lautstärkere-

Kabel nicht korrekt verbunden / defektes Kabel Überprüfen Sie die Verbindung des Zuspielers zum SCA3

Bitte prüfen Sie die korrekte Einstellung ihres Quellgerätes.
„DTS“ kodierte Ausgabeformate können nicht wiedergegeben
werden.

gelung steht evtl. auf „Null“ (bitte Anleitung des Gerätes zur Hand
nehmen).

System und wechseln Sie gegebenenfalls das Kabel aus.

Problem Mögliche Ursache Lösung

Deutsch

SCA3-System brummt Signalleitungen vom Quellgerät zum SCA3-System

zu lang (Aux).

Verwendete Signalleitung nicht abgeschirmt
oder die Abschirmung an der verwendeten
Leitung unterbrochen (defekt)

Erdungsschleife (Brummschleife) „erzeugt“ Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signal-

Ein nicht entstörter Verbraucher
(z. B. Kühlschrank) am Netz

Kürzere Signalleitungen verwenden

Leitung gegen eine geschirmte Leitung austauschen

leitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker
(z. B. Verstärker und Computer) an örtlich getrennten Steckdosen
angeschlossen sind. Alle mit dem SCA3 verbundenen Geräte mit
Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose)
anschließen

Mögliche Störquellen zum Testen ausschalten; betreendes
Gerät entstören lassen, falls das Brummgeräusch
verschwindet, oder zunächst die Störquelle an einer
anderen Netzphase (L1, L2 oder L3) anschließen (falls
erforderlich, einen Fachmann zu Rate ziehen); speziellen
„Mantelstromlter“ (im Fachhandel erhältlich) zwischen
Quellgerät und SCA3-System schalten, um das Brummen
zu eliminieren; Netzstecker drehen, um die so genannte
Brummspannung zu reduzieren (besonders wichtig, wenn
das Quellgerät nicht geerdet ist).

Bedienungsanleitung SCA3 17

Deutsch

Problem Mögliche Ursache Lösung

Keine Wiedergabe
über Bluetooth.

Es besteht keine Verbindung zwischen dem
SCA3 System und dem mobilen Endgerät.

Sie benden sich ausserhalb der Reichweite. Verringern Sie den Abstand zum Gerät auf unter 10m

Das mobile Endgerät ist gekoppelt, aber es
erfolgt keine Wiedergabe.

Verbinden Sie Ihr mobiles Endgerät wie beschrieben.

Das mobile Endgerät muss erneut verbunden werden.

Sie benden sich ausserhalb der Reichweite.

Stellen Sie die Lautstärke am mobilen Endgerät auf den
maximal möglichen Wert ein.

Erhöhen Sie die Lautstärke des SCA3 Systems.

Stellen Sie sicher, dass Störquellen wie z. B. ein WLAN Router
oder ein Laptop nicht in direkter Nähe zum
SCA3 System aufgestellt werden.

Gleichzeitiger Betrieb von WLAN und Bluetooth von
einem mobilen Endgerät ist in den meisten Fällen nicht
störungsfrei möglich (WLAN deaktivieren).

18 Bedienungsanleitung SCA3

EU – Konformitätserklärung

Kennzeichnung

Wir, der Hersteller / Importeur

Spectral Audio Möbel GmbH, Robert-Bosch-Str. 1-5, 74385 Pleidelsheim, Deutschland

bestätigen und erklären in alleiniger Verantwortung, dass sich das Produkt

SPECTRAL SCA3 Soundsystem

(Virtual-Surroundsound System mit drei Signaleingängen, einem Ausgang und Bluetooth®-Funktion,

internem Weitbereichs-Netzteil sowie Infrarot-Fernbedienung)

in Übereinstimmung bendet mit den Richtlinien des Europäischen Parlaments und des Rates

Richtlinie 1999/5/EG (Funkanlagen und Telekommunikationsendeinrichtungen)

Richtlinie 2006/95/EG (Niederspannungsrichtlinie)

Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoe)

Richtlinie 2002/96/EG (Elektro- und Elektronik-Altgeräte)

Richtlinie 2009/125/EG (Umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte)

Der Betrieb ist zulässig in allen Ländern der Europäischen Union.

Eine vollständige Konformitätserklärung nden Sie unter: www.canton.de/de/doc.htm

Deutsch

Rechtsverbindliche Unterschrift: _____________________

Datum: 3.12.2013 Name: Markus Krämer Funktion: Geschäftsführer

Bedienungsanleitung SCA3 19

Deutsch

Weitere wichtige Informationen

Informationen über den „bestimmungsgemäßen Betrieb“

Das Digital Movie System ist zur Verwendung in geschlossenen
Räumen konzipiert und darf nicht im Freien oder in nasser Umgebung
verwendet werden. Das Gerät darf nicht umgebaut oder verändert
werden. Schließen Sie das SCA3 System so an, wie in der Anleitung
beschrieben und beachten Sie die Sicherheitshinweise. Betreiben Sie
das Gerät ausschließlich mit der auf dem Typenschild spezizierten
Netzspannung und -frequenz.

Informationen über einen umweltgerechten Betrieb

Schalten Sie zur Reduzierung der Leistungsaufnahme das SCA3 System
bei Nichtgebrauch durch Drücken der Taste „On/Standby“ in
den Bereitschafts-Modus (Standby). Dies „spart Strom“ und senkt Ihre
Stromrechnung.

Für eine vollständige Konformitätserklärung schauen Sie bitte auf
der folgenden Seite: http://www.canton.de/de/doc.htm

Innerhalb der Europäischen Union in Verkehr gebrachte Elek­tro- und Elektronikgeräte müssen mit einem CE-Kennzeichen
versehen sein um anzuzeigen, dass das Gerät den geltenden
Anforderungen (z. B. zur elektromagnetischen Verträglichkeit
oder zur Gerätesicherheit) entspricht.

Gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgerä­te dürfen mit diesem Symbol gekennzeichnete Geräte nicht
mit dem Siedlungsabfall (Hausmüll) entsorgt werden. Bitte
informieren Sie sich bei Bedarf bei Ihrem zuständigen Entsor­gungsunternehmen oder der Gemein de-/Stadtverwaltung
über die für Sie kosten freie Entsorgung. Sie dient dem Umwelt­und Gesundheitsschutz als auch der Einsparung von (seltenen)
Rohstoen durch Wiederverwertung (Recycling).

20 Bedienungsanleitung SCA3

English

Operating Instructions

Français

Notice d‘utilisation

Italiano

Istruzioni per l‘uso

Bedienungsanleitung SCA3 21

EN

We are delighted

that you have chosen a Spectral loudspeaker. Our
products combine high quality components with
many years of development experience and meticu­lous production methods.

In order to get the best out of your loudspeaker
you need to observe a few points, as detailed in the
Operating Instructions.

We hope you enjoy listening to pure music!

Our Sound-Partner

Correct operation of the SCA3 system is the responsibility of the user.

Spectral assumes no responsibility for any damages or accidents caused by incorrect

installation or incorrect connection.

Contents Page

Safety advice 24
Unpacking 32
Installation 32
Breaking in 32
Setting up the remote control 33
Connection Terminal 33
Connection 34
Operation 37
Playback via Bluetooth 38
Display indications 39
Extended functions 40
IR learning function 43
Troubleshooting 44
Declaration of conformity 47
Further Information 48
Guarantee 52

22 SCA3 Manual / Manuel / Manuale

FR

Nous nous réjouissons que vous ayez choisi des enceintes de marque
Spectral. Elles réunissent les avantages qu‘orent des composants haut de
gamme, notre longue expérience dans le développement audio et une fa­brication très soignée. Il vous sura de suivre quelques consignes pour vous
assurer un maximum de plaisir. Vous les trouverez dans la présente notice
d‘utilisation. Nous vous souhaitons un plaisir acoustique sans égal!

IT

Grazie per aver scelto un prodotto di Spectral. I nostri prodozzi uniscono

componenti di alta qualità con la nostra larga esperienza e accurata produzione.
Sono poche le cose da badare per orirVi un sereno godimento del suono.
Questi le trova di seguito. Vi auguriamo molto piacere ascoltando il suono!

Contenu page

Consignes de sécurité 24

Déballage 32

Installation 32

Rodage 32

Mise en service de la télécommande 33

Branchement 33

Branchement 35

Utilisation 37

Lecture via Bluetooth 38

Achages display 39

Fonctions avancées 41

Fonction d‘apprentissage IR 43

Diagnostic de défauts 45

Informations complémentaires 47

Garantie 52

L’utilisation conforme du système SCA3 relève de la responsabilité de l’utilisateur.

Spectral décline toute responsabilité pour les dommages ou les accidents occasionnés par

une installation non conforme ou un mauvais raccordement.

Contenuto pagina

Avviso di sicurezza 24

Disimballaggio 32

Istallazione 32

Ripresa 32

Attivazione del telecomando 33

Allaciamento terminal 33

Allaciamento 36

Manovra 37

Riproduzione tramite Bluetooth 38

Display 39

Funzioni estese 42

Funzione di apprendimento IR 43

Rislouzione di problemi 46

Ulteriori informazioni 47

Garanzia 52

La manipolazione corretta del sistema SCA3 ricade sotto la responsabilità dell’utente.

Spectral non si assume nessuna responsabilità per danni o incidenti provocati daun

posizionamento e montaggio non conformi o da un collegamento errato.

SCA3 Manual / Manuel / Manuale 23

EN

Safety advice Please follow the safety advice when positioning and maintaining your SCA3 system.

FR

Consignes de sécurité

Prière de rITecter les consignes de sécurité pour le choix de l‘empla­cement de votre système SCA3, ainsi que lors de son utilisation et de
son entretien!

EN

Choose a level surface

FR

Choisissez un niveau surface

IT

Scegliere un livello di supercie

EN

Do not open housing

FR

Ne pas ouvrir le coret

IT

No aprire la cassetta

EN

Avoid moisture

FR

Eviter toute exposition

à l‘humidité

IT

Evitare l‘umità

EN

Avoid vibrations

FR

Eviter tout secousse

IT

Evitare vibrazioni

IT

Avviso di sicurezza

Si prega di considerare le avvertenza in materie di sicurezza
scegliendo il posto giusto per Vostro. sistema SCA3 e per la cura e
l‘uso di esso.

EN

Protect against extreme cold

FR

Ne pas exposer à de basses

températures

IT

Proteggere dal freddo

EN

Avoid direct sunlight

FR

Eviter toute exposition

directe au soleil

IT

Evitare luce diretto dal sole

EN

Do not use aggressive, alcohol-based

or abrasive cleaning agents

FR

Ne pas utiliser des produits agressifs,

abrasifs ou contenant de l‘alcool

IT

Non usare detersivi aggressivi a base

di alcol o abrasivi per pulire.

EN

Do not reach inside the speaker

FR

Ne pas introduire la main dans

l’orice du boîtier

IT

Non aerrare le mani nell‘apertura

della cassetta

EN

with wet hands

FR

avec les mains mouillées

EN

and remote operation

FR

a télécommande

telecomando

EN

FR

ménagères

domestica

EN

Ensure easy access to the mains plug

FR

Assurer le libre accès à la prise secteur

IT

Assicurare accesso libero alla spina

Never touch the power cable

Ne pas toucher le câble secteur

IT

Non toccare il cavo con mani bagnate

Ensure correct polarity for battery

Respecter la polarité de piles dans

IT

Badare la polarità delle pile del

Do not discard in household rubbish

Ne pas jeter dans les ordures

IT

Non gettare nell‘immondizia

EN

FR

de chaleur

IT

a calore

24 SCA3 Manual / Manuel / Manuale

Keep away from heat sources

Placer à distance des sources

Mantenere distanza da fonti

EN

Unplug device during thunderstorms

FR

Débrancher la prise secteur en cas

d‘orage

IT

In caso di temporale togliere la spina

EN

In case of overload turn the volume down

FR

En cas de surcharge, baisser le volume

IT

In caso di sovracarico ridurre il volume acustico

Notices

English

CAUTION

Risk of ele ctric shock .

Do not open!

7RUHGXFHWKHU LVNRI¿UHDQ GHOHFWU LFVKRFN

5HIHUDOOV HUYLFL QJWRTXDOL ¿HGVHUY LFHSHUVR QQHORQO\

CAUTION:

do not open th e device.

There are no s erviceabl e parts inside .

CAUTION

Danger of explosion!

Replace able Lithium ba tteries! Caut ion: Danger

of explosi on if batter y is incorrec tly replaced .

Replace o nly with the same or e quivalent typ e.

CAUTION:

CAUTION

Danger of l ife!

Do not inge st battery. Ch emical burn ha zard. Dange r of life!

CAUTION:

• Read and follow all instructions.

EN FR

• Keep these instructions.

• Heed all warnings.

• Use this apparatus only in moderate climates (not in tropical climates).

• Indoor use only. Do not use outdoors or in humid rooms.

• To reduce the risk of re and electric shock, do not expose this apparatus to rain or moisture.

• Do not use this apparatus near water.

• The apparatus shall not be exposed to dripping or splashing.

• Strong uctuations in temperature lead to condensation (water droplets) forming inside the

apparatus. Wait until the moisture has evaporated before starting up the apparatus (min. 3hours).

• Objects lled with liquids (such as vases) shall not be placed on the apparatus.

• No naked ame source, such as lighted candles, should be placed on or beside the apparatus.

• Leggere e seguire tutte le istruzioni.

IT

• Conservare queste istruzioni.

• Osservare tutte le avvertenze.

• Usare questo dispositivo solo in climi moderati (non in climi tropicali).

• Solo per uso interno. Non usare all‘esterno o in luoghi umidi.

• Per ridurre il rischio di incendio e di scossa elettrica non bisogna esporre il dispositivo all‘umidità.

• Non usare questo dispositivo vicino all‘acqua.

• Il dispositivo non deve essere esposto a spruzzi o schizzi di liquidi.

• Forti escursioni termiche provocano la formazione di condensa (gocce d‘acqua) all‘interno

del dispositivo. Attendere fino a quando l‘umidità sia evaporata prima di avviare il dispositivo

(almeno 3 ore).

• Gli oggetti pieni di liquidi (ad es. vasi) non devono essere posizionati sul dispositivo.

• Non bisogna posizionare sopra o accanto al dispositivo nessuna fonte di fiamme libere come ad

esempio candele accese,

• Veuillez lire ces instructions en totalité et vous y conformer.

• Conservez ces instructions.

• Respectez toutes les mises en garde.

• Utilisez cet appareil uniquement dans des climats tempérés (à l’exclusion des climats tropicaux).

• Utilisez-le uniquement en intérieur, pas à l’extérieur ni dans des pièces humides.

• Pour limiter le risque d’incendie et de décharge électrique, ne pas exposer cet appareil à la pluie

ou à l’humidité.

• Ne pas utiliser cet appareil près de l’eau.

• Ne pas exposer cet appareil aux gouttes d’eau ou aux éclaboussures.

• Les variations de température accentuées provoquent de la condensation (formation de gout-

telettes d’eau) à l’intérieur de l’appareil. Attendre que l’humidité se soit évaporée (3 heures au

minimum) avant d’allumer l’appareil.

• Ne pas placer sur l’appareil des objets contenant un liquide (vases, etc.).

• Ne pas placer de amme nue, comme une bougie allumée, sur ou près de l’appareil.

SCA3 Manual / Manuel / Manuale 25

• Do not install the apparatus near any heat sources such as radiators, heat registers, stoves, or other apparatus (incl. ampliers) that produce heat.

EN

• Prevent exposure to direct sunlight.

• Observe a free space of at least 5cm around the apparatus.

• Do never defeat the safety purpose of a polarized or ground plug: A polarized plug has two blades with one wider than the other. The wide blade is provided for your

safety. When the provided plug doesn’t t into your outlet, consult an electrician for replacement of the obsolete outlet.

• To prevent electric shock, do not use the plug with an extension cord, receptacle, or other outlet unless the blades can be fully inserted to prevent blade exposure.

• Never touch signal- and power cords with wet hands.

• Protect the power cord from being walked on or pinched particularly at plug, convenience receptacles, and the point where they exit from the apparatus.

• Where the mains plug or an appliance coupler is used as the disconnect device, the mains plug of the power cord or appliance coupler shall be remain readily operable.

• Unplug this apparatus during lightning storms or when unused for long periods of time.

• To completely disconnect this apparatus from the mains, disconnect the supply cord plug from the receptacle.

• Power down the apparatus before connecting or disconnecting any cable.

• Always pull the plugs and not the cables.

• Install this apparatus in accordance with the manufacturer’s instructions.

• Always choose a level surface. The apparatus has to be in perfect vertical alignment.

• Ne pas placer l’appareil près d’une source de chaleur telle qu’un radiateur, un accumulateur de chaleur, une cuisinière ou autre appareil (y compris un amplificateur)

FR

dégageant de la chaleur.

• Évitez l’exposition directe aux rayons solaires.

• Laissez un espace d’au moins 5 cm autour de l’appareil.

• N’entravez en aucun cas la fonction protectrice des fiches polarisées ou avec mise à la terre. Une fiche polarisée comporte deux broches de largeurs différentes. La broche

plus large vous apporte une meilleure sécurité. Si la fiche fournie ne rentre pas dans votre prise de courant, demandez à un électricien de changer la prise obsolète.

• Pour prévenir les décharges électriques, raccordez la fiche secteur uniquement à des prolongateurs ou à des prises secteur permettant d’y insérer toutes les broches afin

d’éviter que l’une d’elles ne reste à nu.

• Ne touchez jamais les cordons de signal et d’alimentation avec des mains humides.

• Protégez le cordon d’alimentation afin d’éviter de marcher dessus ou de le coincer, notamment au niveau des prises de courant, des prolongateurs ainsi qu’à la sortie de l’appareil.

• Sur les appareils utilisant la fiche secteur ou le bloc d’alimentation comme dispositif de déconnexion, la fiche du cordon d’alimentation ou le bloc d’alimentation doivent

demeurer accessibles en permanence.

• Débrancher cet appareil en cas d’orage ou de non-utilisation prolongée.

• Pour déconnecter totalement cet appareil du secteur, retirez la fiche du cordon d’alimentation de la prise secteur.

• Mettez l’appareil hors tension avant d’y raccorder ou d’en retirer un câble quelconque.

• Tirez toujours sur les fiches et non pas sur les câbles.

• Installez cet appareil conformément aux instructions du fabricant.

• Choisissez toujours une surface plane. L’appareil doit être placé parfaitement à la verticale.

26 SCA3 Manual / Manuel / Manuale

• Non installare il dispositivo accanto a fonti di calore come radiatori, scambiatori di calore, stufe o altri dispositivi (inclusi amplificatori) che producono calore.

IT

• Evitare l‘esposizione diretta ai raggi solari.

• Mantenere uno spazio libero di almeno 5 cm intorno al dispositivo da tutti i lati.

• Non manomettere i dispositivi di sicurezza di una spina polarizzata o con messa a terra. Una spina polarizzata ha una lama più larga dell’altra. La lama larga è fornita ai fini

della sicurezza. Se la spina in dotazione non si inserisce nella presa bisogna consultare un elettrico per sostituire la presa obsoleta.

• Per evitare una scossa elettrica non bisogna utilizzare una spina con una prolunga, una doppia presa oppure un‘altra uscita, a meno che le lame non siano completamen-

te inserite in essa evitando quindi un‘esposizione all‘esterno.

• Non toccare mai i cavi di alimentazione e di segnale con le mani bagnate.

• Proteggere il cavo di alimentazione per evitare che venga calpestato o manomesso soprattutto nell‘area della spina, della presa e nel punto di uscita dal dispositivo.

• Se si utilizza una spina della linea di alimentazione principale o un connettore per disconnettere il dispositivo, la spina dell‘alimentazione principale oppure il connettore

del dispositivo deve essere sempre prontamente funzionante.

• Scollegare questo dispositivo durante il cattivo tempo, oppure quando non viene utilizzato per molto tempo.

• Per scollegare completamente il dispositivo dell‘alimentazione principale bisogna scollegare il cavo di alimentazione dalla presa.

• Spegnere il dispositivo prima di collegare o scollegare qualsiasi cavo.

• Scollegare sempre il cavo tirando la spina e non il cavo stesso.

• Installare questo dispositivo in conformità con le istruzioni del produttore.

• Scegliere sempre una superficie pianeggiante. Il dispositivo deve essere perfettamente allineato in verticale.

SCA3 Manual / Manuel / Manuale 27

• Do not use force on operating elements, connections and cables.

EN

• The apparatus may only be operated with the voltage and frequency specified on the apparatus or the name plate.

• Do not insert any objects or body parts into the apparatus openings. Live components inside the enclosure could get touched and / or damaged. This could lead to short

circuiting, electric shock and fire.

• Only use attachments and accessories specified by the manufacturer and / or provided with the apparatus.

• Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus.

When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

• Clean the apparatus only with a clean, dry cloth.

• Do not use aggressive, alcohol-based or abrasive cleaning agents.

• To reduce the risk of electric shock, do not open the housing! There are no serviceable parts inside.

• Refer all servicing to qualified service personnel. Ser vicing is required when the apparatus has been damaged in any way, such as power supply cord or plug is damaged,

liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

• Do not make any modification to the apparatus or the accessory. Unauthorized alterations may affect the safety, regulatory compliance, or the system performance. In

this case, the operating licence/warranty can expire.

• Turn down the volume level immediately if sound distortions, such as unnatural knocking, beating or high-frequency clicking can be heard.

• To prevent possible hearing damage, do not listen at high volume levels for long periods.

• N’exercez aucune force sur les éléments de commande, connexions ou câbles.

FR

• Cet appareil doit fonctionner uniquement sur le voltage et la fréquence indiqués sur la plaque signalétique.

• N’introduisez aucun objet ni aucune partie du corps dans les ouvertures de l’appareil au risque de toucher et/ou d’endommager des composants sous tension, ce qui

pourrait provoquer un court-circuit, une décharge électrique ou un incendie.

• Utilisez exclusivement les éléments de fixation et accessoires spécifiés par le fabricant et/ou fournis avec l’appareil.

• Utilisez cet appareil uniquement avec le chariot, le pied, le support, ou la table spécifiés par le fabricant ou vendus avec l’appareil. Lorsque vous

utilisez un chariot, veillez à ce qu’il ne se renverse pas lorsque vous déplacez l’ensemble chariot / appareil afin d’éviter tout risque de blessure.

• N’utilisez aucun produit nettoyant agressif, abrasif ou à base d’alcool.

• Afin d’éviter les décharges électriques, n’ouvrez jamais le boîtier de l’appareil ! Celui-ci ne contient aucune pièce pouvant être entretenue par l’utilisateur.

• Tout entretien ou réparation doit être confié à un personnel qualifié. Une intervention est nécessaire lorsque l’appareil a été endommagé de quelque manière que ce soit.

Il peut s’agir ici d’un dommage au cordon d’alimentation ou à la fiche secteur, d’un liquide renversé ou d’objets tombés dans l’appareil. Celui-ci peut également avoir été

exposé à la pluie ou à l’humidité, ne pas fonctionner normalement ou avoir fait une chute.

• N’effectuez aucune modification sur l’appareil ou ses accessoires. Toute transformation non autorisée est susceptible de remettre en cause la sécurité de l’appareil, sa

conformité à la législation ou encore ses performances, ce qui peut entraîner un retrait de l’autorisation d’exploitation ou une annulation de la garantie.

• Si vous entendez à la lecture des distorsions sonores telles que des battements, des coups ou un cliquetis à haute fréquence, baissez immédiatement le niveau du

volume.

• Pour prévenir d’éventuels troubles de l’audition, évitez d’écouter de la musique à volume élevé durant une période prolongée.

28 SCA3 Manual / Manuel / Manuale

• Non esercitare forza sugli elementi di funzionamento, sui collegamenti e sui cavi.

IT

• Il dispositivo può essere azionato soltanto con la tensione e la frequenza specificate sulla sua targhetta.

• Non inserire nessun oggetto o parte del corpo all‘interno delle fessure del dispositivo. I componenti sotto tensione all‘interno dell‘alloggiamento potrebbero essere

toccati e/o danneggiati. Ciò potrebbe comportare un corto circuito, una scossa elettrica e un incendio.

• Utilizzare soltanto gli elementi di collegamento e gli accessori specificati dal produttore e/o in dotazione col dispositivo.

• Usare soltanto un carrello, un supporto, un treppiede, una staffa o un tavolo specificato dal produttore, oppure venduto assieme al dispositivo.

Se si utilizza un carrello, bisogna fare attenzione quando si sposta il carrello assieme al dispositivo per evitare che esso si ribalti e cada.

• Pulire il dispositivo solo con un panno asciutto e pulito.

• Non utilizzare degli agenti di pulizia a base di alcol oppure abrasivi.

• Per ridurre il rischio di scossa elettrica non bisogna aprire l‘alloggiamento! Al suo interno non ci sono componenti soggetti a manutenzione.

• Rivolgersi al personale qualificato di manutenzione. La manutenzione è richiesta quando il dispositivo è stato danneggiato in qualsiasi modo, ad esempio danneggia-

mento del cavo di alimentazione o della spina; ingresso di liquido o di oggetti al suo interno; se esso è stato esposto alla pioggia o all‘umidità o infine se non funziona

correttamente o se è caduto a terra.

• Non apportare nessuna modifica al dispositivo o ai suoi accessori. Le modifiche non autorizzate possono compromettere la sicurezza, la conformità alle normative o le

prestazioni del sistema. In questo caso, potrà essere invalidata la licenza di utilizzo / garanzia.

• Spegnere immediatamente il livello del volume se si notano delle distorsioni acustiche, come rimbombo innaturale, picchi sonori o alta frequenza.

• Per evitare possibili danni all‘udito non bisogna essere esposti ad alti volumi per lunghi periodi di tempo.

SCA3 Manual / Manuel / Manuale 29

EN

FR

30 SCA3 Manual / Manuel / Manuale

• Keep new and used batteries away from children. If the battery compartment does not close securely, stop using the product and keep it away from children.

• The remote control supplied with this product contains a coin/button cell battery. If the coin/button cell battery is swallowed, it can cause severe internal burns in just 2

hours and can lead to death!

• If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medical attention.

• Batteries must be inserted correctly, as shown on the polarity imprint. Incorrectly replaced batteries might cause damage.

• Please keep the environmental aspects of battery disposal in mind. Batteries must be disposed of at a battery collection point.

• Batteries shall not be exposed to excessive heat such as sunshine, fire or the like.

• Only use batteries or rechargeable batteries specified for this apparatus.

• The batteries supplied are not rechargeable batteries and may therefore not be recharged.

• The apparatus and/or the accessory bag may contain small parts that may be a choking hazard. Therefore not suitable for children under age 3.

• This symbol is intended to alert the user to the presence of uninsulated dangerous voltage within the

product’s enclosure that may be of sufficient magnitude to constitute risk of fire and electric shock.

• This symbol is intended to alert the user to the presence of important operating and maintenance instructions in the literature accompanying this product.

• This symbol denotes equipment with Class II Protection Rating. These devices are deemed to be fully protected against the

risk of electric shock during normal use by means of double or reinforced insulation, and therefore require no earth conductor.

• Conservez les piles, neuves ou usagées, hors de portée des enfants. Si le logement des piles ne ferme pas correctement, cessez d’utiliser le produit et rangez-le hors de

portée des enfants.

• La télécommande fournie avec ce produit contient une pile bouton. L’ingestion de cette pile bouton peut provoquer de graves brûlures internes en 2 heures seulement

et même entraîner la mort !

• Si vous pensez que des piles boutons ont pu être avalées ou introduites dans d’autres ouvertures corporelles, consultez immédiatement un médecin.

• Les piles doivent être insérées correctement, comme indiqué sur le schéma de polarité. Les piles mal positionnées peuvent provoquer des dommages.

• Respectez l’environnement lorsque vous éliminez des piles usagées. Celles-ci doivent être déposées dans un centre de collecte de piles.

• Les piles ne doivent pas être exposées à des températures élevées : soleil, flamme ou simil.

• Utilisez uniquement les piles ou piles rechargeables prescrites pour cet appareil.

• Les piles fournies ne sont pas des accumulateurs et ne doivent donc pas être rechargées.

• L’appareil et/ou le sachet d’accessoires sont susceptibles de contenir de petites pièces pouvant être avalées.

Ils ne conviennent donc pas aux enfants de moins de 3 ans.

• Ce symbole a pour but d’alerter l’utilisateur sur la présence à l’intérieur de l’appareil de tensions électriques

dangereuses non isolées, d’une amplitude suffisante pour provoquer un incendie ou une décharge électrique.

• Ce symbole a pour but d’attirer l’attention de l’utilisateur sur les consignes importantes de

fonctionnement et d’entretien figurant dans les documents fournis avec ce produit.

• Ce symbole désigne des matériels appartenant à la classe de protection II. Il s’agit d’appareils qui, en utilisation normale, sont intégralement

protégés des risques de décharge électrique par une double isolation ou une isolation renforcée et ne nécessitent par suite pas de prise de terre.

• Mantenere le batterie nuove e usate lontane dalla portata dei bambini. Se il vano batteria non si chiude correttamente non bisogna più utilizzare il prodotto e tenerlo

IT

lontano dalla portata dei bambini.

• Il telecomando fornito in dotazione con questo prodotto contiene una batteria a bottone. Se la batteria a bottone/moneta viene ingerita essa può causare gravi ustioni

interne e in sole 2 ore può portare alla morte!

• Se pensate che le batterie possano essere state ingerite oppure inserite in altre parti del corpo consultare immediatamente un medico.

• Le batterie devono essere inserite correttamente come mostrato nello schema di polarità. Le batterie posizionate con una polarità errata possono causare danni.

• Considerate gli aspetti ambientali durante lo smaltimento della batteria. Le batterie devono essere smaltite presso un apposito centro.

• Le batterie non devono essere esposte ad eccessive fonti di calore come ad esempio raggi solari, fuoco o elementi simili.

• Usare solo batterie ricaricabili specificate per questo dispositivo.

• Le batterie fornite non sono ricaricabili e quindi non possono essere ricaricate.

• Il dispositivo e/o il sacchetto degli accessori possono contenere delle minuterie che possono rappresentare un pericolo di soffocamento.

Quindi non sono adatti per bambini al di sotto dei tre anni.

• Questo simbolo serve per richiamare l‘attenzione dell‘utente sulla presenza di tensione pericolosa non isolata all‘interno

dell’alloggiamento del prodotto che può avere un‘entità sufficiente a costituire un rischio di incendio e di scossa elettrica.

• Questo simbolo serve per richiamare l‘attenzione dell‘utente sulla presenza di istruzioni di

esercizio importanti nella letteratura specializzata che accompagna il prodotto.

• Questo simbolo denota un impianto con la classe di protezione II. Questi dispositivi sono considerati protetti dal rischio di scossa

elettrica durante il normale utilizzo mediante l‘impiego di isolamento doppio o rinforzato; quindi non necessitano di conduttori di terra.

SCA3 Manual / Manuel / Manuale 31

EN

Unpacking

EN

Breaking in

Unpack the box carefully and check that all the following parts are present:

• 1x Spectral SCA3 sound system • 1x Remote control incl. battery

• 1x Mains cable • 1x optical digital audio cable

• 1x stereo RCA cable • 1x digital RCA cable

FR

Déballage

Déballez le contenu du carton avec précaution et vériez qu’il n’y manque
aucun des éléments suivants :

• 1 système de sonorisation Spectral SCA3 • 1 télécommande avec pile

• 1 cordon d’alimentation • 1 câble audio optique numérique

• 1 câble RCA stéréo • 1 câble numérique RCA

IT

Disimballaggio

Disimballare con cura la confezione e controllare la presenza dei seguenti elementi:

• 1x Spectral SCA3 sound system • 1x telecomando inclusa batteria

• 1x cavo di alimentazione principale • 1x cavo audio ottico digitale

• 1x cavo stereo RCA • 1x cavo digitale RCA

EN

Installation

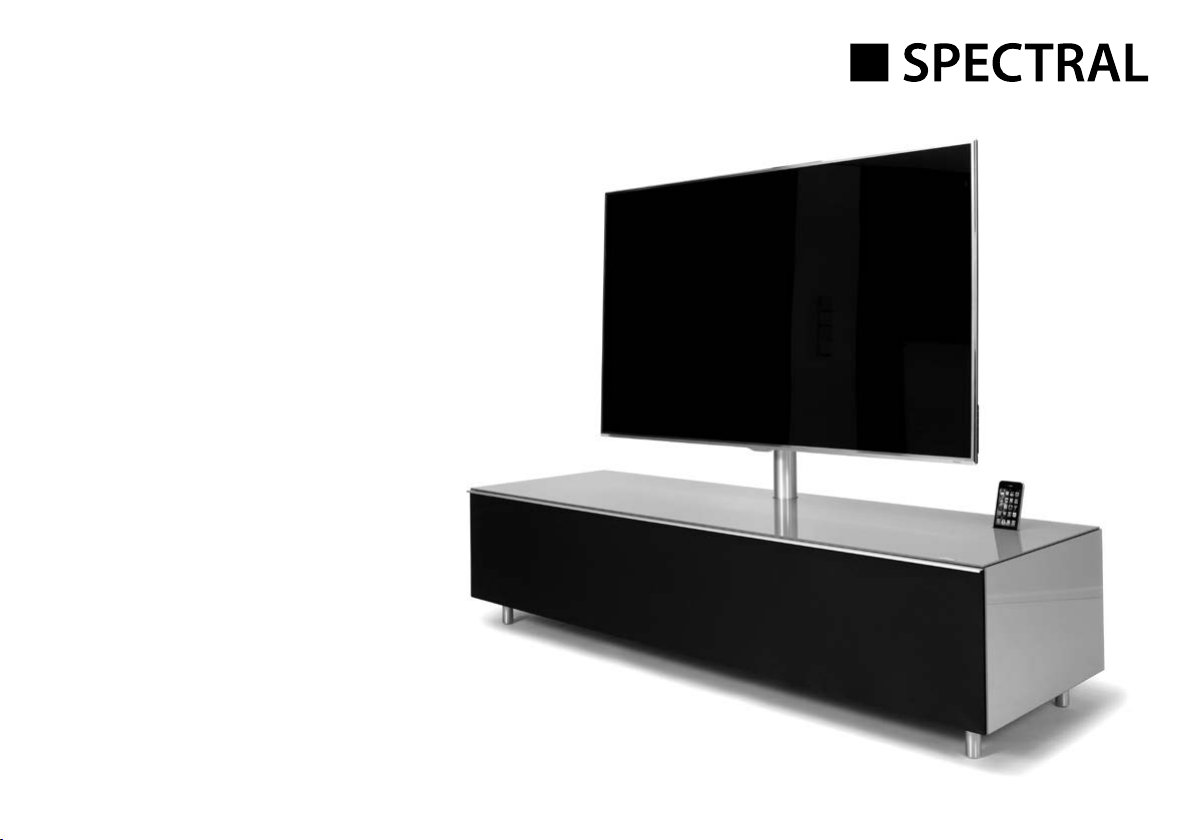

The Spectral Digital Movie should be positioned underneath the
screen on a at surface. Capacity up to 40 kg.

FR

Installation

Le Digital Movie Spectral doit être placé
sous l’écran, sur une surface plane.
Capacité de charge maximale : 40 kg.

IT

Installazione

Spectral Digital Movie dovrebbe essere
posizionato sotto lo schermo su una
supercie piatta. Capacità no a 40 kg.

Maximum sound quality requires a breaking-in time
of 15 - 20 operating hours.

• During this time operate the loudspeaker at normal volume

• Avoid high volume levels

• Listen to a variety of music

FR

Rodage

Phase de rodage jusqu‘à épanouissement
maximal des caractéristiques acoustiques:
15 à 20heures de fonctionnement.

• Ecoute uniquement à volume normal
pendant cette phase

• Evitez les niveaux de volume élevés

• Ecoutez diérents types de musique

IT

Ripresa

Fase iniziale di ripresa della manifestazione
delle caratteristiche massimali di sdusuono:
15-20 h

• Durante questo periodo si prega di ascoltare
solo a volume normale

• Evitare livelli estremamente alti

• Ascoltare varii generi di musica

32 SCA3 Manual / Manuel / Manuale

EN

Setting up the remote control

CR 2032

Place the battery supplied in the remote control.
Be careful to ensure that it is correctly inserted
according to the polarity markings (+/–). You
should only use the battery specified for this
system (CR 2032).

Note: The batterie provided are designed for test
use and may therefore have a shorter lifespan.

EN

Connection terminal

FR

Terminal de branchement IT Terminal di allacciamento

EN

Connections SCA3

1 Power Inlet
2 Output – Ext. Subwoofer
3 Input – TV (optical)
4 Input – DVD (coaxial)
5 Input – AUX (analogue)
6 Jack service (Spectral)

FR

Réglage de la télécommande

Insérez la pile fournie dans la télécommande.
Veillez à bien respecter la polarité indiquée sur le
schéma (+/–). Utilisez uniquement le type de pile
prescrit pour ce système (CR 2032).

Remarque : Les piles fournies étant destinées à la
phase d’essai, elles peuvent avoir une durée
de vie limitée.

FR

Connections SCA3

1 Borne d’alimentation secteur
2 Sortie – Subwoofer
3 Entrée – TV (optique)
4 Entrée – DVD (coaxiale)
5 Entrée – AUX (
6 Service de prise (Spectral)

analogique)

IT

Impostare il telecomando

Inserire la batteria in dotazione nel telecomando.
Stare attenti a garantire che la batteria sia inserita
rispettando la corretta polarità (+/–). Bisogna uti­lizzare soltanto la batteria specificata per questo
sistema (CR 2032).

Nota: Le batterie fornite servono per testare il
dispositivo e quindi possono avere una durata
inferiore rispetto al normale.

IT

Connections SCA3

1 Boccola erogazione di corrente
2 Uscita – Subwoofer
3 Entrata – TV (optical)
4 Entrata – DVD (coaxial)
5 Entrata – AUX (analogue)
6 Servizio di presa (Spectral)

SCA3 Manual / Manuel / Manuale 33

EN

Connection

Please ensure that all electrical components are switched o before connecting. Your Digital Movie System has three optional
inputs. In principle it is enough to connect one of these inputs to your TV and all further devices to your TV. To achieve the best
possible sound we recommend that you connect your satellite receiver, Blu-Ray or DVD player directly to the SCA3 System. The
following options are possible, depending on the type and ttings of the source used:

TV – Digital input (optical)

Modern TV devices have an optical audio output (Toslink). Connect this with the input
marked “TV” on the SCA3 System. This connection guarantees optimal signal transmission
and best sound quality.

DVD – Digital input (coaxial)

To transmit the DVD sound signal connect the digital coaxial output of your Blu-Ray or
DVD player with the jack marked “DVD” on the SCA3 System. To transmit the picture
signal your DVD player must also be connected to the TV. The input marked “DVD”
on the SCA3 System can be selected if your TV does not have an optical output.

AUX – Analogue input

If your TV only has an audio output marked “Pre-Out” then connect it using the
shielded stereo RCA cable plugged into the analogue input on the SCA3 System marked
“AUX”. Otherwise this input can be used to connect video recorders or game consoles.

SCA3 Soundsystem

SUB – Analogue output

Use this output when you want to connect an external active subwoofer. SUB OUT
is not active in the basic setting and needs to be activated using the remote control.
See page 40 Extended functions.

34 SCA3 Manual / Manuel / Manuale

Raccordements

Avant de raccorder l’appareil, assurez-vous que tous les composants électriques sont bien hors tension. Votre Digital Movie System
possède trois entrées optionnelles. De manière générale, il vous sut de raccorder l’une de ces entrées à votre téléviseur et de
connecter également les autres appareils à votre téléviseur. Pour obtenir le meilleur son possible, nous vous conseillons de connec­ter directement votre récepteur satellite, lecteur Blu-Ray ou lecteur DVD au SCA3 System. Suivant le type et la dotation de la source
utilisée, vous pouvez choisir l’une des options suivantes :

TV – Entrée numérique (optique)

Les téléviseurs modernes ont une sortie audio optique (Toslink). Raccordez cette sortie à l’entrée « TV »
du SCA3 System. Cette connexion vous garantit une transmission de signal optimale de même qu’une
excellente qualité de son.

DVD – Entrée numérique (coaxiale)

Pour transmettre le signal son DVD, raccordez la sortie numérique coaxiale de votre lecteur Blu-Ray ou
DVD à la prise jack « DVD » du SCA3 System. Pour pouvoir transmettre le signal image, votre lecteur DVD
doit être en outre connecté au téléviseur. Si votre TV ne possède pas de sortie optique, sélectionnez
l’entrée « DVD » du SCA3 System.

AUX – Entrée analogique

Si votre TV possède uniquement une sortie audio « Pre-Out », reliez celle-ci à l’entrée analogique du SCA3
System marquée « AUX » au moyen du câble RCA stéréo blindé. Cette entrée peut être par ailleurs utilisée
pour raccorder un magnétoscope ou une console de jeu.

SCA3 Soundsystem

FR

SUB – Sortie analogique

Utilisez cette sortie lorsque vous désirez raccorder un caisson de basses actif externe. La sortie « SUB OUT »
n’est pas activée dans la conguration de base. Vous devez par conséquent l’activer à l’aide de la télécom­mande. Voir page 41 Fonctions étendues.

SCA3 Manual / Manuel / Manuale 35

IT

Collegamento

Assicurarsi che tutti i componenti elettrici siano spenti prima del collegamento. Il vostro sistema Digital Movie ha tre ingressi opzio­nali. In linea di principio è suciente collegare uno di questi ingressi alla TV vostra e tutti gli altri dispositivi alla TV. Per raggiungere
il miglior suono possibile vi raccomandiamo di collegare il vostro ricevitore satellitare, lettore Blu-Ray o DVD direttamente al sistema
SCA3. Sono possibili le seguenti operazioni in base al tipo e ai collegamenti usati alla fonte del segnale:

TV – ingresso digitale (ottico)

I televisori moderni hanno un‘uscita audio ottica (Toslink). Collegare questa uscita con l‘ingresso contras­segnato con “TV” sul sistema SCA3. Questo collegamento garantisce una trasmissione ottimale del segnale
e un‘ottima qualità audio.

DVD – ingresso digitale (coassiale)

Per trasmettere il segnale audio DVD bisogna connettere l‘uscita coassiale del lettore Blu-Ray o DVD con
il jack contrassegnato con “DVD” sul sistema SCA3. Per trasmettere il segnale video al vostro lettore DVD
bisogna anche essere collegati alla TV. L‘ingresso contrassegnato con “DVD” sul sistema SCA3 può essere
selezionato se la TV non ha un‘uscita ottica.

AUX – ingresso analogico

Se la vostra TV ha soltanto un‘uscita audio contrassegnata con “Pre-Out” allora bisogna collegarla utilizzan­do il cavo schermato stereo RCA inserito nell‘ingresso analogico sul sistema SCA3 contrassegnato con
“AUX”. Altrimenti questo ingresso potrà essere utilizzato per collegare un videoregistratore o una game
console.

SCA3 Soundsystem

SUB – uscita analogica

Questa uscita analogica si utilizza se si desidera collegare un subwoofer esterno attivo. SUB OUT
Se non è attiva nell‘impostazione di base essa deve essere attivata utilizzando il telecomando.
Vedere a pagina 42 Funzioni avanzate.

36 SCA3 Manual / Manuel / Manuale

EN

Operation

FR

Commande

1 Power

On – LED shines green
Standby – LED shines red

2 Mute
3 Input
4 Volume
5 Play Mode

Stereo – for music
Surround – virtual surround sound for home cinema

6 Sound

Bass – Adjustment via Volume control (+6... –6 dB)
Treble – Adjustment via Volume control (+6... –6 dB)

7 Bluetooth Pairing

Connection with a Bluetooth-enabled source

IT

Connections SCA3

1 Accensione
On – LED si illumina in verde

Standby – LED si illumina in rosso

2 Muto
3 Input
4 Volume
5 Modalità riproduzione
Stereo – per il Surround musicale –

virtual surround audio per home cinema

6 Sound
Bassi – regolazione tramite il controllo del volume (+6... –6 dB)

Acuti – regolazione tramite il controllo del volume (+6... –6 dB)

7 Collegamento Bluetooth
Collegamento da una fonte abilitata Bluetooth

1 Power (Marche/Arrêt)

On (Marche) – la LED est éclairée en vert
Standby (Veille) – la LED est éclairée en rouge

2 Mute (Sourdine)
3 Input (Entrée)
4 Volume
5 Play Mode (Mode lecture)

Stereo – pour lire de la musique
Surround – son surround virtuel pour home cinéma

6 Sound (Son)
Bass (Graves) – Réglage via Commande de volume (+6... –6 dB)

Treble (Aigus) – Réglage via Commande de volume (+ (+6... –6 dB)

7 Bluetooth Pairing (Appairage Bluetooth)

Connexion à une source compatible Bluetooth

SCA3 Manual / Manuel / Manuale 37

EN

Playback via Bluetooth

FR

Lecture via Bluetooth

IT

Riproduzione tramite Bluetooth

BT

BLUETOOTH

PAIRING

BTP

SCA3 Soundsystem

Co n Fa i

Registration requirements

- Bluetooth must be activated on
the mobile end device

- The mobile end device must
support Bluetooth 2.0 at least

- The mobile end device must be within
range of the SCA3 System (max. 10 m)

Registration process

- Select BT input

- Press the « Bluetooth-Pairing » button

- « BTP » appears on the display

- You now have 30 seconds to
register your mobile end device

- Start the search run on
your mobile end device

- Select « SCA3 » as the playback device

- Once conrmed, the connection
will be made automatically
and will appear as « CON » in the display

- If the connection fails the
message « FAI » will appear

- If the mobile device requires an
access code enter 0000

Operating a mobile end device

- The device most recently connected to the
SCA3 System connects automatically when
Bluetooth is activated and the input for Blue­tooth playback has been selected. In this case
the message Con will appear.

- Start the playback of a medium on your
mobile end device and the sound will auto­matically be generated by the SCA3 System.

Please note: The SCA3 system can manage up
to three Bluetooth devices.

Conditions d’enregistrement

- Le Bluetooth doit être activé sur le terminal
mobile

- Le terminal mobile doit supporter au mini­mum Bluetooth 2.0

- Le terminal mobile doit se trouver à portée du
SCA3 System (10 m maxi)

Procédure d’enregistrement

- Sélectionnez l’entrée BT

- Appuyez sur la touche « Bluetooth-Pairing »

- L’indication « BTP » apparaît dans l’acheur

- Vous avez maintenant 30 secondes pour
enregistrer votre terminal mobile

- Lancez la recherche automatique sur votre
terminal mobile

- Sélectionnez « SCA3 » comme appareil de
lecture

- Après conrmation, la connexion s’établit
automatiquement et le message « CON »
apparaît dans l’acheur

- Si la connexion échoue, c’est le message
« FAI » qui apparaît

- Si l’appareil mobile demande un code d’accès,
tapez 0000

Commander un terminal mobile

- Le dernier appareil connecté au SCA3 System
établit automatiquement la communication
lorsque le Bluetooth est activé et que l’on a
sélectionné l’entrée destinée à la lecture via
Bluetooth. Dans ce cas, le message « CON »
apparaît.

- Lancez la lecture d’un support sur votre ter­minal mobile et le son sera automatiquement
retransmis par le SCA3 System.

Remarque : Le système SCA3 peut gérer
jusqu‘à 3 périphériques Bluetooth.

Requisiti di registrazione

- Il Bluetooth deve essere attivato sul dispositivo
mobile terminale

- Il dispositivo mobile terminale deve supportare
almeno Bluetooth 2.0

- Il dispositivo mobile terminale deve trovarsi nel
raggio d‘azione del sistema SCA3 (max. 10 m)

Processo di registrazione

- Selezionare l‘ingresso BT

- Premere il pulsante « Collegamento Bluetooth »

- « BTP » appare sul display

- Adesso avete 30 secondi per registrare sul
vostro dispositivo mobile terminale

- Avviare la ricerca sul vostro dispositivo mobile
terminale

- Selezionare « SCA3 » come dispositivo di
riproduzione

- Dopo aver confermato, il collegamento verrà
eettuato automaticamente e appare « CON »
sul display

- Se il collegamento non va a buon ne apparirà
un messaggio « FAI »

- Se il dispositivo mobile necessita di un codice di
accesso bisogna inserire 0000

Azionare un dispositivo mobile terminale

- Il dispositivo connesso più recentemente al
sistema SCA3 si connette automaticamente
quando il Bluetooth è attivato e l‘ingresso per la
riproduzione Bluetooth è stato selezionato. In
questo caso apparirà il messaggio « CON ».

- Avviare la riproduzione di un „media“ sul
dispositivo mobile terminale e l‘audio verrà
automaticamente generato dal sistema SCA3.

Nota: Il sistema SCA3 può gestire no a tre
dispositivi Bluetooth.

38 SCA3 Manual / Manuel / Manuale

EN

Display indications

The SCA3 System has a multifunctional display
that lights up blue for approx. 5 seconds in res­ponse to a remote control command. The pos­sible readouts and their meanings are shown
below. The standby mode of the SCA3 System
is indicated by a red LED light. When your SCA3
System is in operation this LED is green.

FR

Messages de l’acheur

Le SCA3 System est doté d’un acheur multifoncti­on qui s’allume en bleu durant 5 secondes environ
lorsqu’il est activé par une instruction donnée sur la
télécommande. Vous trouverez ci-dessous les messa­ges susceptibles d’apparaître dans l’acheur et leur sig­nication. Le mode veille du SCA3 System est indiqué
par un voyant à LED rouge. Cette LED est verte lorsque
votre SCA3 System est en fonctionnement.

IT

Indicazioni sul display

Il sistema SCA3 ha un display multifunzione
che si illumina in blu per circa 5 secondi come
risposta alle istruzioni del telecomando. Le pos­sibili letture e i loro signicati sono mostrati in
basso. La modalità di standby del sistema SCA3
è indicata da un LED rosso. Quando il sistema
SCA3 è in funzione, questo LED diventa verde.

Input

Soundmode

Playmode

Bluetooth

TV

EN

TV Input (optical)

FR

Entrée TV (optique)

IT

Ingresso TV (ottico)

V3 0

EN

Volume (0 – 99)

FR

Volume (0 – 99)

IT

Volume (0 – 99)

ST

EN

Stereo

FR

Stéréo

IT

Stereo

BTP

EN

Pairing Mode

FR

Mode appairage

IT

Modalità di collegamento

DVD

EN

DVD Input (coaxial)

FR

Entrée DVD (coaxiale)

IT

Ingresso DVD (coassiale)

EN

Mute

FR

Sourdine

IT

Muto

SU R

EN

Surround

FR

Surround

IT

Surround

CON

EN

Connection established

FR

Connexion établie

IT

Collegamento eettuato

AUX

EN

AUX input (analogue)

Entrée AUX (analogique)

FR

IT

Ingresso AUX (analogico)

B+ 6

EN

Bass level (+/– 6)

Réglage des graves (+/– 6)

FR

IT

Livello bassi (+/– 6)

DIS

EN

Disconnected

Connexion interrompue

FR

IT

Disconnesso

BT

EN

Bluetooth

Bluetooth

FR

IT

Bluetooth

T+ 6

EN

Treble level (+/– 6)

Réglage des aigus (+/– 6)

FR

IT

Livello acuti (+/– 6)

FA I

EN

Error message

Message d’erreur

FR

IT

Messaggio di errore

SCA3 Manual / Manuel / Manuale 39

EN

STEREO

SURROUND

BASS

TREBLE

BASS

TREBLE

Extended functions

The menu for extended sound functions oers you the chance to correct out-of-synch playback, to activate the output
for an external subwoofer and to adjust the playback to suit the selected location.

If you press and hold the key marked « Sound » on the remote control for longer than 3 seconds you will enter the « Extended functions » menu and the
display « LIP » will appear on the Soundbar.

You can now use the Volume +/- keys to delay the playback in 10 ms steps.

Press the « Sound » key briey once more and the display sub will appear.

The Volume +/- keys can also be used to switch the output for an external subwoofer on or o. Please note: when the Sub-Out is activated the playback
of the Soundbar will be ltered at 80 Hz.

Press the « Sound » key again briey one more time and the display « EQ » will appear. Now use the Volume +/- keys to choose between three pre-set
equalizer settings to adjust the playback to suit the location.

EQ-1 for a free-standing SCA3 e.g. on a sideboard with a at-screen TV on the wall (factory setting).

EQ-2 for a set-up where a at-screen TV is positioned on top of the SCA3.

EQ-3 for a set-up where the SCA3 is in a rack or on a shelf.

Use now the Volume + / - buttons to choose between three preset equalizer and the playback site to be adjusted.

After pushing the „Sound“ button, the display jumps to the DRC. „„Dynamic Range Compression“ is a Dolby Laboratories setting.
When activated, the dynamic range for Dolby encoded streams can be automatically lowered, thereby reducing dierences in volume.
Doing so raises soft tonesand lowers loud.

Use the Volume + / - keys to set the DRC function can be switched on or o.

Exit menu Press and hold the « Sound » key again for longer than 3 seconds to exit the « Extended functions » menu.

If the Soundbar does not receive any input instruction from the remote control within a period of 30 seconds the menu navigation returns automatically
to normal mode.

Lip

sub

on off

EQ

EQ 1

EQ 2 EQ 3

DRC

40 SCA3 Manual / Manuel / Manuale

on off

FR

STEREO

SURROUND

BASS

TREBLE

BASS

TREBLE

Fonctions étendues

Le menu dédié aux fonctionnalités Son étendues vous permet de corriger une lecture asynchrone, d’activer la sortie
pour un caisson de basses externe et de régler la lecture en fonction du lieu d’installation choisi.

En appuyant sur la touche « Sound » de la télécommande pendant plus de 3 secondes,
vous accédez au menu « Fonctions étendues » et l’acheur de la barre de son indique alors « LIP ».

Vous pouvez maintenant utiliser les touches Volume +/- pour diérer la lecture par incréments de 10 ms.

Appuyez de nouveau sur la touche « Sound », brièvement cette fois. L’acheur indique alors « SUB ».

Les touches Volume +/- permettent également d’activer ou de désactiver un caisson de basses externe.
Remarque : quand la sortie Sub-Out est activée, la lecture de la barre de son est limitée à 80 Hz.

Appuyez de nouveau brièvement sur la touche « Sound ». L’acheur indique alors « EQ ». Utilisez les touches Volume +/- pour choisir entre trois prérégla­ges d’égaliseur an de régler la lecture en fonction du lieu d’installation sélectionné.

EQ-1 pour un système SCA3 non intégré, placé par exemple sur un support avec un téléviseur à écran plat (réglage d’usine).

EQ-2 pour une installation dans laquelle un téléviseur à écran plat est placé sur le SCA3.

EQ-3 pour une installation dans laquelle le SCA3 se trouve sur un meuble pour chaîne hi- ou sur une étagère.

Utilisez maintenant le volume + / - pour choisir entre trois égaliseur préréglé et le site de la lecture à régler.

Après avoir poussé le bouton «Son», l‘achage passe à la RDC. „Dynamic Range Compression“ est une option de réglage de Dolby Laboratories. Lorsque
cette fonction est activée et que les ux de données sont codés en Dolby, la plage dynamique peut être réduite automatiquement, avec pour eet
d‘atténuer les diérences de volume sonore. Ce faisant, les sons faibles sont ampliés et les sons forts atténués.

Utilisez le Volume + / - pour régler la fonction DRC peuvent être activés ou désactivés.

Quitter le menu Pour quitter le menu « Fonctions étendues », appuyez de nouveau durant plus de 3 secondes sur la touche « Sound ».

Si la barre de son ne reçoit plus aucune instruction de la télécommande pendant plus de 30 secondes, le menu de navigation revient automatiquement
en mode normal.

Lip

sub

on off

EQ

EQ 1

EQ 2 EQ 3

DRC

on off

SCA3 Manual / Manuel / Manuale 41

IT

STEREO

SURROUND

BASS

TREBLE

BASS

TREBLE

Funzioni avanzate

Il menu per le funzioni audio avanzate vi ore l‘opportunità di correggere la riproduzione out-of-synch,
di attivare l‘uscita per un subwoofer esterno e di impostare la riproduzione per adeguarsi al luogo selezionato.

Se si preme e si tiene premuto il tasto contrassegnato con « Sound » sul telecomando per più di 3 secondi si accederà al menu « Funzioni avanzate“ e il
display « LIP » apparirà sulla Soundbar.

E‘ possibile usare i tasti volume +/- per ritardare la riproduzione ad intervalli di 10 ms.

Premere il tasto « Sound » brevemente ancora una volta e apparirà il display sub.

I tasti Volume +/- possono anche essere utilizzati per attivare o disattivare l‘uscita per un subwoofer esterno.
Da notare: quando Sub-Out è attivata, la riproduzione della Soundbar verrà ltrata a 80 Hz.

Premere nuovamente il tasto « Sound” brevemente e apparirà il display « EQ ». Adesso è possibile utilizzare i tasti +/- per scegliere tre impostazioni di
equalizzazione preselezionate per adattare la riproduzione al luogo in cui ci si trova.

EQ-1 per un SCA3 indipendente, ad es. su una credenza con una TV a schermo piatto a contatto con la parete (impostazione di fabbrica).

EQ-2 per un‘impostazione laddove una TV a schermo piatto è posizionata in alto su SCA3.

EQ-3 per un‘impostazione dove SCA3 si trova su una rack o su una scaalatura.

Utilizzare ora i + Volume / - per scegliere fra tre preset di equalizzazione e il sito di riproduzione da regolare.

Dopo aver premuto il tasto „Sound“, il display passa alla RDC. „Dynamic Range Compression“ è un‘opzione di impostazione di Dolby Laboratories. Se la
funzione è attivata, il usso dei dati con codicazione Dolby dell‘area dinamica viene ridotto automaticamente riducendo anche le dierenze di volume. I
volumi bassi vengono alzati e quelli alti vengono abbassati.

Usare il Volume tasti + / - per impostare la funzione DRC possono essere attivati o disattivati .

Uscire dal menu
Premere e tenere premuto nuovamente il tasto « Sound » per più di 3 secondi per uscire dal menu « Funzioni avanzate ».

Se Soundbar non riceve più nessuna istruzione dal telecomando entro 30 secondi, allora la navigazione del menu ritorna automaticamente
alla modalità normale.

42 SCA3 Manual / Manuel / Manuale

Lip

sub

on off

EQ

EQ 1

EQ 2 EQ 3

DRC

on off

EN

Deutsch

ON

STANDBY

MUTE

ON

STANDBY

Deutsch

IR learning function

The SCA3 can learn the infrared code of your TV remote
control and therefore allows you to control the functions
of the Soundbar and TV device via your remote control.
You can allocate the instructions for the Soundbar to
any key of the TV remote control. When choosing a key
make sure that the instructions for the Soundbar do not
conict with the TV device. We recommend that you
deactivate the internal loudspeaker of the TV device
once the Soundbar is connected.

1 Hold the TV remote control in position
2 Switch the Soundbar on
3 Press and hold the « On/Standby » key of the Sound-

bar remote control for approx. 5 seconds

4 The display shows a ashing « IRL »
5 Press the chosen function on the Spectral

remote control e.g. « Volume + »

6 Now the display shows a ashing « V+ »
7 Within 20 seconds press the key you wish to allocate

to this function on the TV remote control

8 Once this has been successfully allocated the

display will show OK and you can continue with the
programming of the next key function,
e.g. « Volume – »

9 If the display shows « FAI » this means the allocation

has failed and you should repeat steps 4 to 8

Exit menu

Press and hold the « On/Standby » key again for
longer than 5 seconds to exit the “IR learning
function » menu. If the Soundbar does not receive any
input instructions from the remote control within a peri­od of 60 seconds the menu navigation returns to normal
mode automatically.

FR

Fonction d’apprentissage IR

Le SCA3 est capable d’apprendre le code infrarouge de
la télécommande de votre téléviseur, ce qui vous permet
de commander à la fois les fonctions de la barre de son
et du téléviseur avec une seule télécommande. Vous
pouvez ainsi attribuer les commandes de la barre de
son à n’importe quelle touche de la télécommande du
téléviseur. En choisissant une touche, veillez toutefois
à ce que les commandes destinées à la barre de son
n’entrent pas en conit avec celles de la TV. Nous vous
conseillons ici de désactiver les haut-parleurs intégrés de
votre téléviseur après avoir raccordé la barre de son.

1 Ayez la télécommande du téléviseur à portée de

main

2 Mettez la barre de son sous tension
3 Appuyez sur la touche « On/Standby » de la télécom-

mande de la barre de son durant 5 secondes environ

4 L’indication « IRL » clignote dans l’acheur
5 Appuyez sur la fonction désirée sur la télécommande

Spectral, par exemple « Volume + »

6 Un « V » clignotant apparaît maintenant dans l’a-

cheur

7 Appuyez dans un délai de 20 secondes sur la touche

de la télécommande du téléviseur à laquelle vous
souhaitez attribuer cette fonction

8 Une fois que cette fonction a été attribuée avec

succès, l’acheur indique « OK » et vous pouvez alors
continuer la programmation de la touche suivante,
en choisissant par exemple « Volume - »

9 Si l’acheur indique « FAI », cela signie que le pro-

cessus d’attribution a échoué. Répétez dans ce cas les
étapes 4 à 8

Quitter le menu

Pour quitter le menu « Fonction d’apprentissage
IR », appuyez de nouveau sur la touche « On/Standby »
durant 5 secondes.
Si la barre de son ne reçoit plus aucune instruction
de la télécommande pendant plus de 60 secondes, le
menu de navigation revient automatiquement en mode

normal.

IT

Funzione di apprendimento IR

SCA3 può apprendere il codice a infrarossi del teleco­mando della TV e quindi vi consente di controllare le
funzioni della Soundbar e della TV tramite il telecoman­do. È possibile assegnare le istruzioni per la Soundbar
premendo qualsiasi tasto del telecomando della TV.
Quando si seleziona un tasto bisogna assicurarsi che le
istruzioni per la Soundbar non vadano in conitto con la
TV. Vi raccomandiamo di disattivare l‘altoparlante interno
della TV una volta che la Soundbar è collegata.

1 Mantenere il telecomando della televisione in posizi-

one

2 Attivare la Soundbar
3 Premere e tenere premuto il tasto « On/Standby » sul

telecomando della Soundbar per ca. 5 secondi

4 Il display mostra una « IRL » lampeggiante
5 Premere la funzione selezionate sul telecomando

Spectral, ad es. « Volume + »

6 Ora il display mostra una v lampeggiante
7 Entro 20 secondi premere sul telecomando della TV il

tasto che si desidera assegnare a questa funzione

8 Dopo un’assegnazione eettuata con successo, il

display mostrerà OK e si potrà continuare la program­mazione degli altri tasti funzione ad esempio
« Volume – »

9 Se il display mostra « FAI ciò signica che l‘assegnazio-

ne non è andata a buon ne e bisogna ripetere la
fase dalla 4 alla 8

Uscire dal menu

Premere e tenere premuto nuovamente il tasto
« On/Standby » per più di 5 secondi per uscire dal menu
“Funzione apprendimento IR ».
Se Soundbar non riceve più nessuna istruzione dal
telecomando entro 60 secondi, la navigazione del menu
ritorna automaticamente alla modalità normale.

SCA3 Manual / Manuel / Manuale 43

EN

Troubleshooting

Here is an overview of the most common problems. If you have any further questions please contact your Spectral dealer.

Problem Possible cause Solution

SCA3 system does not
turn on

Sound reproduction too soft Volume of SCA3 system set too low I ncrease the volume using the volume control. Increase the volume of the source device.

SCA3 system does not
respond to remote control

No sound
reproduction

SCA3-system hums Signal line from amplier to SCA3-system too long Use shorter signal line

No playback via
Bluetooth.

The power cable is not connected from the socket to the SCA3 system Check connection

The power has not been turned on Switch to “ON”

The battery is at Change the battery, observe correct polarity at insertion.

Sound format of the source device wrongly selected (Digital input „AUX“) Please check the correct setting of your source device (see Page 34).

Source device not producing any signal Digital output on the source device not activated (please refer to device instructions)

Cable not correctly connected / faulty cable Check the connection of the source device to the SCA3 and change the cable where necessary

Signal line used is not fault-protected or the protection has been damaged (defective) Change signal line for a fault-protected line

Ground loop (ripple pickup) generated A ground loop can be generated when two or more devices connected via a signal line (cinch) are plugged

Another piece of equipment on the same circuit has no interference suppression
(e. g. fridge)

There is no connection between the SCA3 System and the mobile end device. Connect your mobile end device as described.

You are outside of the range.
The mobile end device is paired but no playback takes place.

„DTS“ or „Dolby Digital“ coded output formats cannot be reproduced

into separate sockets (e. g. amplier and computer). All devices connected to the amplier should be
plugged into the same multiple socket outlet

Switch o possible sources of interference to test; unplug the device concerned to see if the humming noise
disappears or connect the source of interference to a dierent circuit (L1, L2 or L3). (Where necessary take
advice from your electrician.) Insert a special “ferrite common mode lter” (available from specialist retailers)
between the amplier and the SCA3-system to eliminate the humming Disconnect and rotate the mains
plug to reduce the so-called ripple voltage. (Particularly important if the amplier is not earthed)

Reduce the distance to the unit to less than 10 m.

The mobile end device must be connected again.

You are out of range.

Set the volume on the mobile end device to maximum.

Increase the volume of the SCA3 System.

Ensure that interference sources like a WLAN router or laptop are not set up in direct proximity of the SCA3
System.

Concurrent operation of WLAN and Bluetooth from a mobile end device is not possible without interferen­ces in most cases. (Disable WLAN at your mobile device.)

44 SCA3 Manual / Manuel / Manuale

FR

Diagnostic des défauts

Vous trouverez ici un tableau synoptique des problèmes les plus fréquents. Si vous avez de plus amples questions, adressez-vous à votre revendeur Spectral.

Problème Cause possible Solution

Le système SCA3 ne se met
pas en marche

Restitution du son trop
faible

Le système SCA3 ne réagit
pas à la télécommande

Absence de son E rreur de sélection du format du son de la source (entrée numérique «AUX») Prière de vérier si le réglage de votre appareil source est correct (voir page 35). Les formats de sortie

Le système SCA3 rone Le câble de transmission des signaux de l‘amplicateur au système SCA3 est trop long Utiliser un câble de transmission des signaux plus cour t

La lecture via Bluetooth
ne fonctionne pas.

Le câble secteur n‘est pas connecté à la prise secteur et au système SCA3 Vérier la connexion

Interrupteur secteur n‘est pas en position ON Interrupteur sur ON

Volume du système SCA3 réglé trop bas Augmenter le volume sur le régulateur de volume

Les piles sont vides Remplacer les piles

codés «DTS» ou «Dolby Digital» ne peuvent pas être reproduits

Le lecteur n’émet pas de signal L a sor tie numérique de la source n’est pas dézonée (prière de consulter les instructions fournies

Câble pas correctement connecté /câble défectueux Vériez la connexion reliant le lecteur au SCA3 et remplacez le câble si nécessaire

Le câble de transmission des signaux utilisé n‘est pas déparasité ou le blindage du
câble utilisé est interrompu (défectueux)

Boucle de mise à la terre (boucle de ronement) «générée» Une boucle de mise à la terre peut être générée lorsqu‘au moins deux appareils reliés par des câbles de

Un consommateur non déparasité (un réfrigérateur,
par ex.) sur le secteur

Il n’y a pas de connexion entre le SCA3 System et le terminal mobile Raccordez votre terminal mobile comme décrit plus haut.

Vous êtes hors de portée.
The mobile end device is paired but no playback takes place.

avec l’appareil)

Remplacer le câble par un câble blindé

transmission des signaux (Cinch) à ches de prise de courant de sécurité (par ex. amplicateur et ordina­teur) sont connectés à des prises de courant séparées dans l‘ITace. Connecter chacun des appareils reliés
à l‘amplicateur par une che de prise de courant de sécurité sur un même bloc multiprise.

Mettre les sources de parasites possibles hors circuit pour le test; faire déparasiter l‘appareil concerné
si le ronement disparaît ou, dans un premier temps, connecter la source de parasites à une autre
phase du secteur (L1, L2 oder L3). (Si nécessaire, consulter un spécialiste.) Connecter un «ltre de
courant sur la gaine» spécial (en vente dans le commerce spécialisé) entre l‘amplicateur et le
système SCA3 pour éliminer le ronement Faire pivoter la prise secteur pour réduire la tension dite
d‘ondulation. (Particulièrement important quand l‘amplicateur n‘est pas mis à la terre.)

Vous devez vous trouver à moins de 10 m de l‘appareil.

Le terminal mobile est connecté, mais la lecture ne fonctionne pas.

Vous devez reconnecter votre terminal mobile.

Réglez le volume du terminal mobile au maximum.

Augmentez le volume du SCA3 System.

Vériez qu’il n’y a pas de source d’interférences à proximité directe du SCA3 System, routeur WLAN ou
ordinateur portable par exemple.

Le fonctionnement simultané du WLAN et du Bluetooth sur un même terminal mobile provoque
généralement des interférences (désactivez par suite le WLAN sur votre terminal mobile).

SCA3 Manual / Manuel / Manuale 45

IT

Risluzione di problemi

In seguito sono riportati i problemi più frequenti. In caso dovesse abere ulteriori richieste si prega di rivolgervi a Suo commerciante autoritzzato Spectral.

Problema Causa probabile Soluzione

Il sistema SCA3
non si accende

La riproduzione
del suono è
troppo piano

Il sistema SCA3
non reagisce agli
ordini del teleco­mando

Nessun
suono riprodotto

Il sistema SCA3
brontola

Nessuna ripro­duzione tramite
Bluetooth.

Il cavo non è allacciato alla spina e al sistema SCA3 Vericare l’allacciamento

L’interruttore on-of è disattivato Regolare l’interrutore “ON”

Il volume del sistema SCA3 è regolato troppo basso Aumentare il volume del regolatore “Volume”

La pila è vuota Rimpiazzare la pila

Sul dispositivo sorgente è stato selezionato un formato audio errato
(ingresso digitale „AUX“)

Il lettore non emette segnali Uscita digitale sul dispositivo sorgente non attivata

Cavo collegato in modo scorretto / cavo difettoso Vericare il collegamento del lettore a SCA3 ed eventualmente sostituire il cavo

La linea del segnale dall’amplicatore al sistema SCA3 è troppo lunga Rimpiazzare la linea con una più corta

La linea del segnale non è schermata o la schermazione è difetta Cambiare linea con una schermata

Si è creato un nodo di messa a terra Un nodo di messa a terra sorge quando almeno due apparecchi connessi tramite linea di segnale

Un consumatore non schermato è connesso alla rete elettrica (p.e. frigorifero) Disattivare possibili fonti di disturbo , liberare da interferenze l’apparecchio in oggetto nel caso in cui

Non c’è nessun collegamento fra il sistema SCA3 e il dispositivo mobile terminale Collegare il dispositivo mobile terminale come descritto.

Vi trovate al di fuori del raggio d‘azione.
Il dispositivo mobile terminale è collegato ma non avviene alcuna riproduzione.

Vericare che il dispositivo sorgente sia impostato correttamente (vedere pag. 36).
I formati di output codicati „DTS“ o „Dolby Digital“ non possono essere riprodotti

(consultare le istruzioni del dispositivo)

(cinch) sono allacciati a posti diversi. Allacciare tutti gli apparecchi conessi dall’amplicatore con
interruttore protetto tramite presa di corrente

sparisce il tuono o allacciare la fonte di disturbo a un’altra fase di rete (L1, L2 o L3). Installare un ltro
antiparassito tra amplicatore e sistema SCA3 per eliminare il disturbo. Voltare la spina per ridurre la
tensione (importante quando l’amplicatore non è messo a terra)

Ridurre la distanza dal dispositivo a meno di 10m

Il dispositivo mobile terminale deve essere nuovamente collegato.

Si è fuori dal raggio d’azione

Impostare il volume del dispositivo mobile terminale al massimo.

Aumentare il volume del sistema SCA3.

Assicurarsi che le fonti di interferenza come un router WLAN o un portatile non siano impostate nelle
immediate vicinanze del sistema SCA3.

L’uso concomitante di WLAN e Bluetooth da un dispositivo mobile terminale nella maggior parte dei
casi non è possibile a causa di interferenze. (disabilitare WLAN sul dispositivo mobile.)

46 SCA3 Manual / Manuel / Manuale

EN

EU – Declaration of Conformity

FR

Déclaration de conformité UE

IT

Dichiarazione di conformità EU

marking

We, Manufacturer / Importer

Spectral Audio Möbel GmbH, Robert-Bosch-Str. 1-5,

74385 Pleidelsheim, Deutschland

conrm and declare under our sole responsibility

(Virtual-Surroundsound System with 3 Signal Inputs,

one Output, and Bluetooth® functionality, internal Universal

Mains Power Supply and Infrared Remote Control)

is in conformity with the directives of the European

(Waste of Electric and Electronic Equipment)

Operation is permitted within all countries

A complete Declaration of Conformity is placed

__________________________________

that the product

SPECTRAL SCA3 Sound system

Parliament and of the Council

Directive 1999/5/EC

(Radio and Telecommunications

Terminal Equipment)

Directive 2006/95/EC

(Low Voltage Directive)

Directive 2011/65/EU

(Restriction of the use of certain

Hazardous Substances)

Directive 2002/96/EC

Directive 2009/125/EC

(Ecodesign requirements for

Energy-related Products)

of the European Union.

at: www.canton.de/en/doc.htm

Authorized Signature

Date: 3.12.2013 Name: Markus Krämer,

Function: CEO

Marquage

Nous, fabricant / importateur

SPECTRAL Audio Möbel GmbH, Robert-Bosch-Str. 1–5,

74385 Pleidelsheim, Allemagne

conrmons et déclarons sous notre seule

responsabilité que le produit

SPECTRAL SCA3 Sound system

(système de son surround virtuel comprenant trois entrées

de signal, une sortie et une fonction Bluetooth®, un bloc

d’alimentation interne à longue portée de même qu’une

télécommande à infrarouge) est conforme aux directives du

Parlement européen et du Conseil.

Directive 1999/5/CE

(équipements hertziens et équipements

terminaux de télécommunications)

Directive 2006/95/CE

(directive basse tension)

Directive 2011/65/UE

(limitation de l’utilisation de

certaines substances dangereuses)

Directive 2002/96/CE

(déchets d‘équipements électriques

et électroniques)

Directive 2009/125/CE

(écoconception applicable aux

produits liés à l’énergie)

L’exploitation est autorisée dans tous les

pays de l‘Union européenne.

On trouvera sur www.canton.de/en/doc.htm

une déclaration de conformité complète.

__________________________________

Signature légale

Date : 3.12.2013, nom : Markus Krämer

fonction : gérant

Marchio

Noi in qualità di produttori / importatori

Spectral Audio Möbel GmbH, Robert-Bosch-Str. 1-5,

74385 Pleidelsheim, Germania

confermiamo e dichiariamo sotto la nostra

responsabilità che il prodotto

SPECTRAL SCA3 Soundsystem

(sistema Virtual Surroundsound con tre ingressi di segnale,

un‘uscita e la funzione Bluetooth®, con alimentatore interno

e telecomando ad ampio raggio d‘azione) è conforme alle

direttive del Parlamento e del Consiglio Europeo

(impianti radio e dispositivi di telecomunicazione)

(apparecchiature elettriche ed elettroniche usate)

Direttiva 1999/5/CE

Direttiva 2006/95/CE

(direttiva del basso voltaggio)

Direttiva 2011/65/EU

(limitazione di sostanze pericolose)

Direttiva 2002/96/CE

Direttiva 2009/125/CE

(progettazione ecocompatibile dei prodotti

connessi al consumo energetico)

L‘azienda è autorizzata in tutti i

paesi dell‘Unione Europea.

Una dichiarazione di conformità completa è

posto a: www.canton.de/en/doc.htm

__________________________________

Firma autorizzata

Data: 3.12.2013, nome: Markus Krämer

funzione: direttore

SCA3 Manual / Manuel / Manuale 47

EN

Further Information

FR

Informations diverses

IT

Ulteriori informazioni

Information for “normal use”
All Digital Movie Systems are designed for indoor
use and must not be used outdoors or in wet condi­tions. The devices must not be modied or altered
in any way. Connect the Digital Movie System up as
described in the instructions and pay attention
to the warning notices. Only operate the device
with the mains voltage and frequency specied on
the rating plate. Information about environmentally
friendly operation (Use the stand-by function to
minimise electricity usage and operating costs)
To reduce the electricity usage of the device when
not in use press the “On/Standby” button. This saves
electricity. For a complete Declaration of Conformity
please refer to: http://www.canton.de/en/doc.htm

All electrical and electronic equipment sold in the
EuropeanUnion must carry a CE mark to show that
the device in question complies with the legal
requirements (e.g. electromagnetic compatibility or
safety requirements).

In line with the regulations governing the disposal
of old electrical and electronic equipment, all de­vices that carry this symbol should not be disposed
of in general household waste. Please contact your
local recycling centre or the local authorities to nd
out about free disposal where applicable. This ser­ves to protect the environment and public health as
well as saving (scarce) resources through recycling.

Informations pour l’utilisation « normale »
Le Digital Movie System est exclusivement conçu
pour un usage en intérieur et ne doit pas être utilisé
à l’extérieur ou dans un environnement humide.
Cet appareil ne doit subir aucune modication ou
transformation. Raccordez le Digital Movie System
conformément aux présentes instructions et en
respectant les mises en garde de sécurité. Pour
faire fonctionner cet appareil, conformez-vous
strictement au voltage et à la fréquence gurant
sur la plaque signalétique. Information concernant
l’environnement (La fonction veille (stand-by)
permet de réduire la consommation d’électricité et
donc les coûts de fonctionnement) Pour diminuer
la consommation d’énergie de l’appareil lorsqu’il est
inutilisé, appuyez sur la touche « On/Standby ».
On trouvera sur www.canton.de/de/doc.htm
une déclaration de conformité complète

Tous les matériels électriques et électroniques
commercialisés dans l’Union européenne doivent
porter le marquage CE, qui prouve que l’appareil
concerné est conforme aux directives légales
(compatibilité électromagnétique ou exigences de
sécurité par exemple).

En vertu de la législation concernant l’élimination
des équipements électriques et électroniques
usagés, les appareils portant ce symbole ne doivent
pas être jetés avec les déchets ménagers. Veuillez
vous informer le cas échéant auprès de votre centre
local de recyclage ou de l’aSCA3inistration commu­nale sur les conditions d’élimination gratuite de ces
appareils. Cette démarche contribue à la protection
de l’environnement et de la santé publique et per­met d’économiser de précieuses matières premières
grâce au recyclage.

Informazioni per il “normale utilizzo” Tutti i sistemi
Digital Movie sono progettati per un utilizzo interno
e non devono essere utilizzati all‘esterno o in con­dizioni di umidità. I dispositivi non possono essere
modicati o alterati in nessun modo. Collegare il
sistema Digital Movie come descritto nelle istruzioni
e prestare attenzione alle note di avvertenza.
Utilizzare soltanto il dispositivo con la tensione
e la frequenza specicate sulla targhetta dei dati
tecnici. Informazioni su un utilizzo ecocompatibile
(utilizzare la funzione di stand-by per minimizzare
il consumo di elettricità e i costi di esercizio) Per
ridurre i costi di elettricità, premere il pulsante “On/
Standby” quando il dispositivo non viene utilizzato.
Ciò farà risparmiare elettricità. Una dichiarazione di
conformità completa è posto a:
www.canton.de/it/doc.htm

Tutti gli impianti elettrici ed elettronici venduti all‘in­terno dell‘Unione Europea devono avere il marchio
CE per far vedere che il dispositivo in questione
è conforme ai requisiti legali (ad es. compatibilità
elettromagnetica e requisiti di sicurezza).

In linea con le normative governative per lo smal­timento dei dispositivi elettrici ed elettronici, tutti i
dispositivi che hanno questo simbolo non possono
essere smaltiti assieme ai riuti domestici. Si prega
di contattare un centro locale di riciclaggio oppure
le autorità locali per avere maggiori informazioni
sullo smaltimento gratuito. Ciò serve per proteg­gere l‘ambiente e la salute pubblica, nonché per
risparmiare le (scarse) risorse tramite il riciclaggio.

48 SCA3 Manual / Manuel / Manuale

Manufactured under license from Dolby

Manufactured under license from
Dolby Laboratories. Dolby and the
double-D symbol are registered
trademarks of Dolby Laboratories.

For DTS patents, see
http://patents.dts.com.
Manufactured under license from
DTS Licensing Limited. DTS, the
Symbol, & DTS and the Symbol
together are registered trade-
marks, and DTS TruSurround is
a trademark of DTS, Inc. © DTS,
Inc. All Rights Reserved.

Laboratories. Dolby and the double-D
symbol are registered trademarks of Dolby
Laboratories.

For DTS patents, see http://patents.dts.
com. Manufactured under license from
DTS Licensing Limited. DTS, the Symbol, &
DTS and the Symbol together are registe­red trademarks, and DTS TruSurround is a
trademark of DTS, Inc. © DTS, Inc. All Rights
Reserved.

Bluetooth®:

The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth® SIG, Inc. and any
use of such marks by CANTON is under license. Other trademarks and trade names are those of their
respective owners.

aptX®:

The aptX® software is copyright CSR plc or its group companies. All rights reserved. The aptX® mark
and the aptX® logo are trade marks of CSR plc or one of its group companies and may be registered in
one or more jurisdictions.

SCA3 Manual / Manuel / Manuale 49

50 SCA3 Manual / Manuel / Manuale

SCA3 Manual / Manuel / Manuale 51

Warranty-Card | Certicat de garantie | Certicato de garanzia

Garantie-Urkunde

Seriennummer | Serial number | Numéro de série | Numero de serie

Name d. Käufers | Buyer’s name | Nom de l’acheteur | Nome del acquirenter

Adresse | Address | Adresse | Indirizzo

GARANTIE

Für das SCA3 Soundystem werden 2 Jahre Garantie gewährt. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkäufer.
Ein Garantieanspruch besteht nur bei Verwendung der Originalverpackung. Ausgeschlossen sind Transportschäden und Schäden,
die durch unsachgemäßen Gebrauch verursacht wurden. Der Anspruch verlängert sich nicht durch den Austausch von Bauteilen
innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher, die bei einem autorisierten Spectral Fachhändler gekauft wurden. Wenden
Sie sich im Schadensfall bitte an ihn oder direkt an den Spectral Service.

WARRANTY

Spectral provides a 2 year warranty against factory defects for the SCA3 loudspeakers. The warranty period starts with the purchase
and applies only to the rst purchaser. Warranty can only be granted when using the original packaging. Transport damage and
damage caused by improper use are excluded from the warranty. Warranty cannot be extended by exchanging components during
the guarantee period. This applies to all loudspeaker systems purchased from an authorised Spectral specialist trader. In the case of a
claim, please contact your Spectral dealer or the Spectral Service department directly.

GARANTIE

Les caissons de basse actifs et les appareils partiellement actifs sont garantis 2 ans. La durée de garantie prend eet à la date d’achat
et ne vaut que pour le premier acheteur. Sont exclus de la garantie les dommages causés par le transport et ceux provoqués par un
usage inapproprié de l’appareil. Le droit à garantie ne se prolonge pas par le remplacement de composants eectué pendant la durée
de garantie. Ceci est valable pour tous les haut-parleurs vendus par un commerçant spécialisé et homologué par Spectral. En cas de
dommage, s’adresser à ce commerçant ou directement au service Spectral.

GARANZIA

Per il sistema SCA3 c‘è una garanzia di 2 anni. La durata commincia con l‘acquisto ed è valido solo per il primo acquirente. Una pretesa
di garanzia sussiste soltanto utilizzando l‘imballaggio originale. Danni di trasporto e danni causati per installazione o allacciamento im­proprio sono esclusi. La pretesa non si prolunga a causa di cambiamento di componenti. Questo vale per tutti gli altoparlanti che sono
stati venduti tramite commerciante autorizzato Spectral. In caso di danni rivolgersi al commerciante o direttamente al servizio Spectral.

Händlerstempel | Dealer’s Stamp | Tampon du commerçant | Timbro del commerciante

52 SCA3 Manual / Manuel / Manuale

Spectral Audio Möbel GmbH

Robert-Bosch-Str. 1–5, 74385 Pleidelsheim (Germany)

Tel.: [phone], Fax: [phone]

E-Mail: [email protected], Internet: www.spectral.eu
