Výklopný stropní TV držák
SpeaKa 43 – 94 cm
Obj. č.: 62 95 63
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup výklopného stropního TV držáku SpeaKa.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Rozsah dodávky
• Stropní držák
• 4x šrouby M4 x 14
• 4x šrouby M5 x 14
• 4x šrouby M6 x 14
• 4x šrouby M8 x 20
• 4x podložka D5
• 4x podložka D8
• 8x distanční držák krátký
• 2x klíč s vnitřním šestihranem
• 4x ST6. 3x55
• 4x hmoždinky
• 2x podložka D6
• Návod k obsluze
Účel použití
Stropní TV držák se používá k namontování vhodného typu TV přijímače na strop místnosti.
Lze jej namontovat jak na rovné, tak i na klenuté stropy.
Rozměry a hmotnost TV přijímače nesmí přesahovat hodnoty, které jsou uvedeny níže v části
„Technické údaje“.
Instalace
Montáž na strop je přípustná pouze za předpokladu, že to dovoluje stav povrchu,
na který se má držák instalovat a že je vhodný k danému účelu. Za normálních
okolností se k tomuto účelu nehodí lehké, tenké stropy nebo stropy ze
sádrokartonových desek s nestabilní strukturou.
U některých specializovaných prodejců však můžete zakoupit speciální hmoždinky,
které slouží pro tento typ instalace. V případě pochybností se poraďte s odborníkem na
montáž.
V závislosti na materiálu základny (např. beton) se musí použít vhodný montážní
materiál (šrouby, hmoždinky, atd.). Přiložené hmoždinky a šrouby jsou vhodné jen pro
pevné stropy. Speciální šrouby a hmoždinky nejsou součástí dodávky stropního TV
držáku a musí se zakoupit zvlášť podle druhu a charakteru montážního povrchu.
Vzhledem k hmotnosti TV přijímač e, stropního TV držáku a k působení tlaku páky
dávejte pozor, abyste šrouby bezpečně připevnili.
Místo instalace si dobře naplánujte, aby byl stropní TV držák s připevněným TV
přijímačem po dokončení instalace ve správné poloze.
Při vrtání a šroubování do stropu dávejte pozor, abyste nepoškodili kabely nebo
trubky, které můžou být pod povrchem. Pokud se nedopatřením navrtají elektrické
kabely, dochází k životu nebezpečnému zásahu elektrickým proudem!
Zvláštní pozornost věnujte bezpečnosti při používání elektrických nástrojů (např.
vrtačky). Dodržujte také bezpečnostní pokyny v příslušných návodech k obsluze těchto
nástrojů.
Zabezpečte se během instalace v prostoru pod stropním TV držákem a/nebo TV
přijímačem nepohybovaly žádné osoby.
V průběhu instalace se řiďte obrázky, které dokreslují postup instalace (viz níže).
Příprava TV přijímače
• Obvykle je před namontování TV přijímače na stropní držák potřebné odstranit stávající stojan TV.
Postupujte podle návodu k obsluze svého TV přijímače.
• Položte TV přijímač na rovný, měkký a čistý podklad, obrazovkou směrem dolů. Na obrazovku se
nesmí tlačit. Povrch drahého nábytku chraňte během instalace vhodnou podložkou nebo nějakou
přikrývkou.
• Odstraňte stávající stojan TV přijímače. V závislosti na typu TV přijímače je stojánek buď pevně
přišroubován, nebo připnut.
Obrázek 1: Odpojení montážní desky VESA
• Pomocí imbusového klíče uvolněte dva šrouby, jak ukazuje nákres.
• Odstraňte z ramena stropního držáku montážní desku VESA.
Page 2
Obrázek 2:
• Zatlačte na stropní desku proti ramenu, aby se uvolnila a poté ji vytáhněte nahoru.
Obrázek 3a: Instalace na dřevěnou stropní konstrukci
• Zarovnejte si montážní desku podle potřeby.
• Označte si na stropu místa pro vyvrtání děr. Stropní držák přitom použijte jako šablonu.
• Vyvrtejte do stropu potřebné díry.
• Zašroubujte do stropu dva šrouby (šrouby W-A nebo jiné šrouby, které jsou vhodné pro daný
povrch) a nechte je asi 4 mm vyčnívat ze stropu.
• Přiložte dva kapkovité otvory v stropním držáku na hlavičky šroubů a posuňte držák, abyste
šrouby dostali do užší části otvorů.
• Vložte na místa ostatní šrouby a podložky (W – C) a přišroubujte stropní držák všemi 4 šroubky
ke stropu.
Přiložené hmoždinky (W – B) se nepoužívají pro tento typ instalace.
Osoba, která provádí instalaci, se musí přesvědčit, že materiál povrchu je schopen udržet
kombinovanou hmotnost stropního držáku a TV přijímače, případně i všech dalších
připojených komponentů.
• Na místě instalace si zvolte polohu a výšku stropního držáku.
Dejte pozor, abyste dodrželi správný postup montáže. Vytažené rameno stropního držáku
musí směrovat k zadní straně TV přijímače.

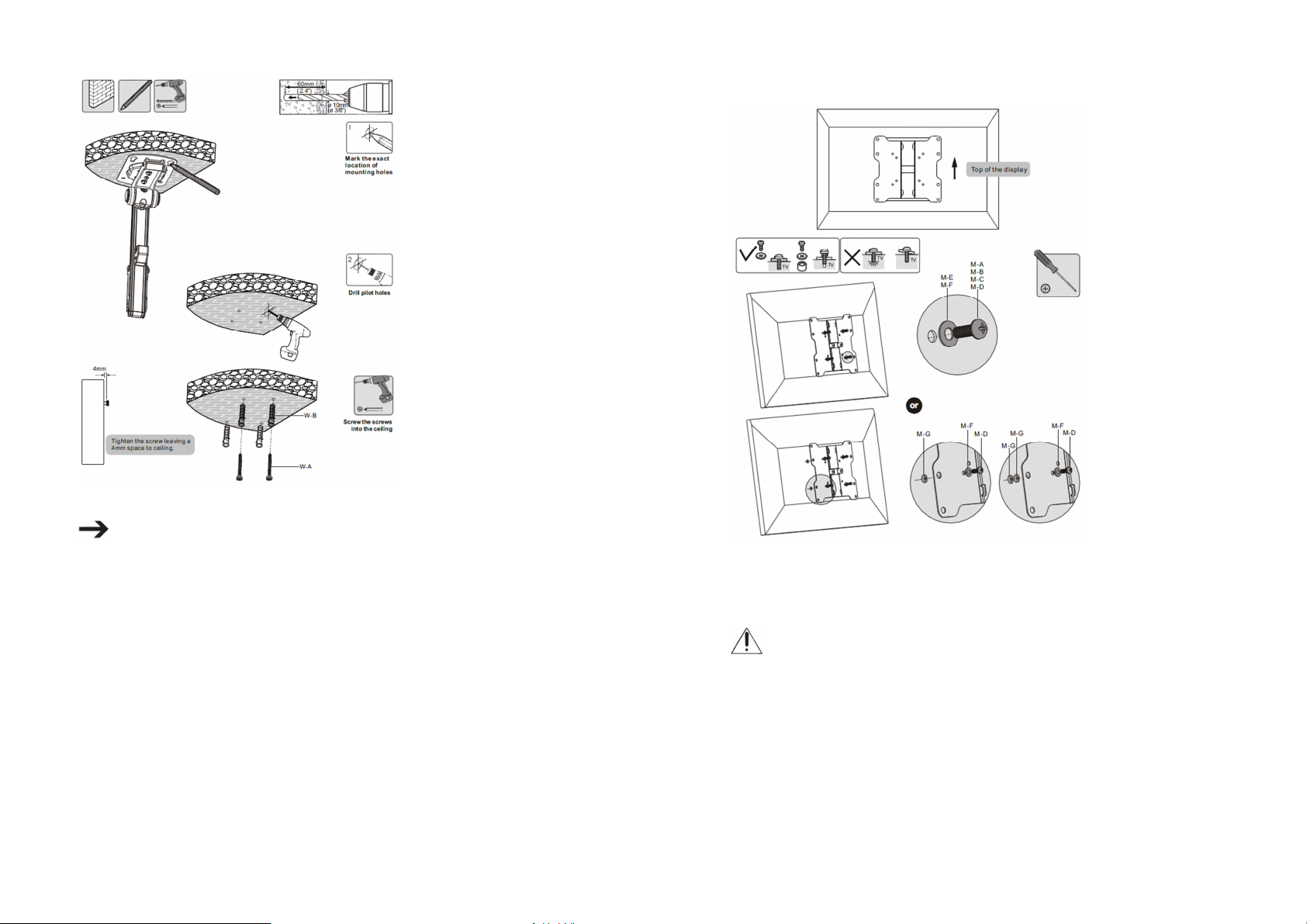

Obrázek 3b:
Instalace na pevnou cihlovou nebo betonovou zeď
Page 3
• Na místě instalace si zvolte polohu a výšku stropního držáku.
Dejte pozor, abyste dodrželi správný postup montáže. Vytažené rameno stropního držáku
musí směrovat k zadní straně TV přijímače.
• Zarovnejte si montážní desku podle potřeby.
• Označte si na stropu místa pro vyvrtání děr. Stropní držák přitom použijte jako šablonu.
• Vyvrtejte do stropu potřebné díry a vložte do nich vhodné hmoždinky (W – B nebo jiní speciální
hmoždinky).
• Zašroubujte do stropu 2 šroubky (šrouby W-A nebo jiné šrouby, které jsou vhodné pro daný
povrch) a nechte je asi 4 mm vyčnívat ze stropu.
• Přiložte dva kapkovité otvory v stropním držáku na hlavičky šroubů a posuňte držák, abyste
šrouby dostali do užší části otvorů.
• Vložte na místa ostatní šrouby a podložky (W – C) a přišroubujte stropní držák všemi 4 šroubky
ke stropu.
Obrázek 4: Instalace montážní desky VESA
Při montáži základní desky VESA k TV přijímači si musíte být zcela jisti, že používáte
správné šrouby. Nejenže musí mít typ závitu pro TV přijímač, ale zároveň nesmí být
příliš dlouhé, protože jinak poškodí TV přijímač.
Šrouby však nesmí být ani příliš krátké, protože by nezajistily bezpečné připojení.
Musí se zašroubovat do závitů na TV přijímači alespoň 5 otočeními o 360º. V případě,
že šrouby (M) v přiložené montážní sadě nejsou pro Váš TV přijímač vyhovující,
zakupte si prosím jiné vhodné šrouby.
Pokud máte pochybnosti ohledně správné délky šroubů, doporučujeme Vám, abyste
se obrátili na výrobce svého TV přijímače nebo na jiného odborníka.
Dejte velký pozor, aby se montážní deska namontovala přesně do středu TV přijímače.
• Pomocí vhodných šroubků a podložek z montážní sady (M) připevněte montážní desku k zadní
straně TV přijímače.
• V případě, že je zadní strana TV přijímače zahnuta nebo když ho chcete namontovat ve větší
vzdálenosti od montážní desky, můžete vložit mezi desku a zadní stranu televizoru distanční
vložky, které jsou součástí montážní sady (M – G).
• Při utahování šroubů nepoužívejte sílu a šrouby nepřetáčejte, protože v opačném případě se
může TV přijímač poškodit a přijdete o záruku!
Page 4
Obrázek 5: Zavěšení TV přijímače na strop
Obrázek 6 a 7: Nastavení polohy
• Zvedněte TV přijímač s namontovanou deskou a zavěste ho na stropní držák, jak ukazuje
obrázek. Háky na ramenu stropního držáku se musí nasadit přesně do otvorů v montážní desce.
• Pomocí šroubů, které jste předtím odstranili (viz obr. 1), přišroubujte montážní desku k ramenu
stropního držáku. Použijte k tomu imbusový klíč.
• Odstraňte dekorativní kryty z otočných os stropního držáku a imbusovým klíčem (C) upravte
nastavení šroubu tak, aby se ramenem s připevněným TV přijímačem dalo pohybovat,
ale na druhé straně, aby se volně nevychyloval.
• Nasaďte nazpět dekorativní kryty.
• Imbusovým klíčem uvolněte šrouby pro nastavení výšky, jak ukazuje obrázek, a posunem držáku
na ramenu nastavte požadovanou výšku obrazovky TV přijímače.
• Šrouby pro nastavení výšky znovu pevně utáhněte.
Page 5
• Pokud se TV přijímač nepoužívá, můžete ho sklopit k montážnímu povrchu.
Jednoduše přitom stačí zatlačit TV přijímač proti montážnímu povrchu, až zaklapne na místo.
• Pokud chcete TV přijímač vrátit do původní polohy, zatlačte ho znovu proti montážnímu povrchu,
aby se sklápěcí mechanizmus uvolnil.
• V uvolněném stavu můžete TV obrazovku také otáčet.
Bezpečnostní pokyny
• Stropní TV držák není hračka. Uchovávejte ho mimo dosah dětí.
• Nenechávejte obalový materiál volně ležet. Mohl by se stát nebezpečnou hračkou pro děti.
• Výběrem nevhodného místa instalace můžete způsobit materiální škody nebo poranění osob.
• Montáži a instalaci výrobku věnujte patřičnou péči. Výrobek má ostré hrany a může dojít
k poranění osob!
• Se stropním TV držákem provádějte jen práce, které vyžaduje jeho instalace (nebo nastavení).
Nikdy ho nijak nepozměňujte a neopravujte.
• Před zahájením instalace zkontrolujte, zda má TV přijímač na zadní straně vhodný montážní úchyt
pro připojení stropního TV držáku.
• V závislosti na velikosti a tvaru TV přijímače a příslušného stropního držáku bude rozumné, když
Vám s instalací pomůže další osoba, která může například podržet TV přijímač, zatímco k němu
budete připevňovat stropní držák.
• Postupu práce při instalaci věnujte plnou pozornost, protože pokud by TV přijímač a/nebo držák
spadnul, mohlo by to způsobit nejen poškození drahého zařízení, ale také poranění osob!
• Všechny TV kabely položte tak, aby se v stropním držáku nezamotaly nebo nezasekly.
• Z času na čas zkontrolujte upevnění všech šroubů. Úpravou polohy TV přijímače a/nebo stropního
TV držáku a jejich pohybem může časem dojít k uvolnění šroubů.
• Když upravujete nebo nastavujete TV přijímač a/nebo stropní TV držák, nepoužívejte sílu. Mohlo
by dojít k poškození TV přijímače.
• Když upravujete polohu nebo pohybujete s TV přijímačem, netlačte na obrazovku TV.
• Nepřetěžujte stropní TV držák. Věnujte pozornost údajům o maximální přípustné hmotnosti a max.
rozměrech, které uvádí výrobce.
• Nepoužívejte stropní TV držák jako opěru pro osoby a nevěšte se na něj.
• Ke stropnímu TV držáku nepřipevňujte žádné jiné předměty kromě TV přijímače, ke kterému
je určen.
• DŮLEŽITÉ: Pokud nevíte, jak správně stropní TV držák nainstalovat, poraďte se prosím
s odborníkem na montáž.
Čištění a údržba
Výrobek nevyžaduje žádný servis a s výjimkou občasného vyčištění čistým, měkkým a suchým
hadříkem, nevyžaduje údržbu.
K čištění nepoužívejte agresivní čisticí prostředky nebo chemické roztoky, protože by mohlo dojít
k poškození povrchu.
Recyklace
Likviduje odpad na konci doby životnosti výrobku přiměřeně
podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!

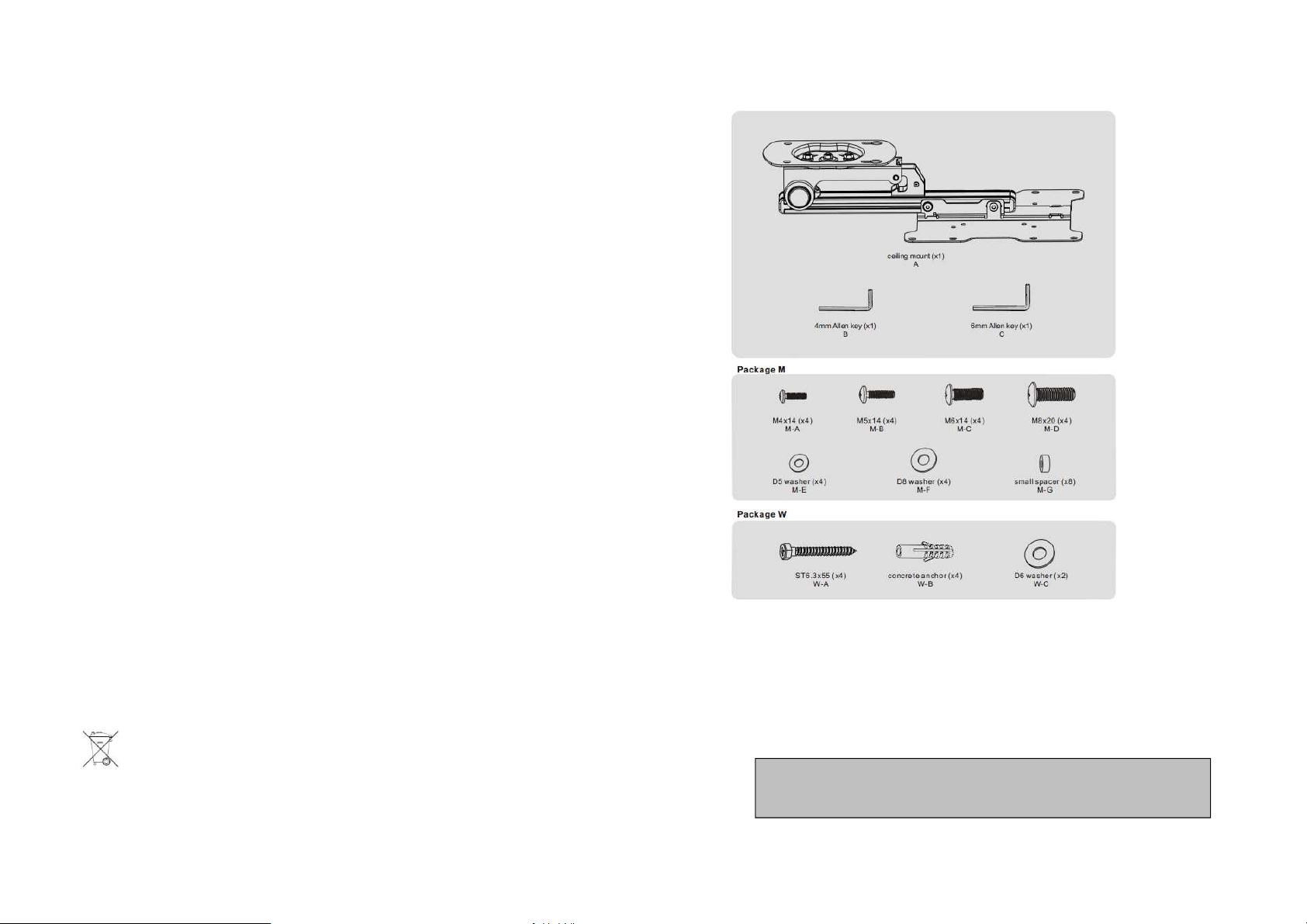

Montážní materiál
Technické údaje
Velikost TV přijímače 43 – 94 cm (17 – 37˝)
Nosnost Max. 20 kg
Montážní deska VESA 75 x 75, 100 x 100, 200 x 100, 200 x 200
Vzdálenost od středu VESA desky ke stropu 150 – 290 mm
Nastavení výšky 140 mm
Úhel otáčení ±50 stupňů
Úhel sklopení ramena Max. 120 stupňů
Materiál Ocel a hliník
Hmotnost 1,5 kg
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/8/2016
