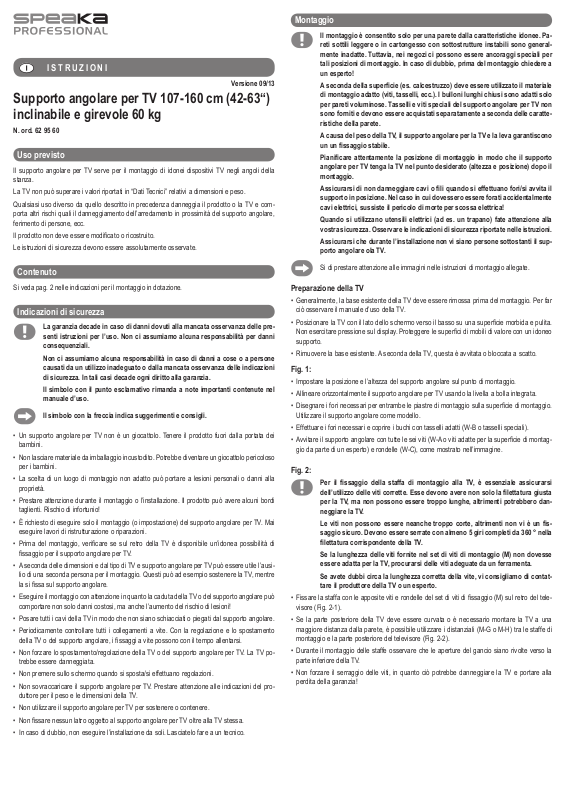

ISTRUZIONI
Versione 09/13
Supporto angolare per TV 107-160 cm (42-63“)
inclinabile e girevole 60 kg
N. ord. 62 95 60
Uso previsto
Il supporto angolare per TV serve per il montaggio di idonei dispositivi TV negli angoli della
stanza.
La TV non può superare i valori riportati in “Dati Tecnici” relativi a dimensioni e peso.
Qualsiasi uso diverso da quello descritto in precedenza danneggia il prodotto o la TV e com-
porta altri rischi quali il danneggiamento dell’arredamento in prossimità del supporto angolare,
ferimento di persone, ecc.
Il prodotto non deve essere modifi cato o ricostruito.
Le istruzioni di sicurezza devono essere assolutamente osservate.
Montaggio
Il montaggio è consentito solo per una parete dalla caratteristiche idonee. Pa-
reti sottili leggere o in cartongesso con sottostrutture instabili sono generalmente inadatte. Tuttavia, nei negozi ci possono essere ancoraggi speciali per
tali posizioni di montaggio. In caso di dubbio, prima del montaggio chiedere a
un esperto!
A seconda della superfi cie (es. calcestruzzo) deve essere utilizzato il materiale
di montaggio adatto (viti, tasselli, ecc.). I bulloni lunghi chiusi sono adatti solo
per pareti voluminose. Tasselli e viti speciali del supporto angolare per TV non
sono forniti e devono essere acquistati separatamente a seconda delle caratteristiche della parete.
A causa del peso della TV, il supporto angolare per la TV e la leva garantiscono
un un fi ssaggio stabile.
Pianifi care attentamente la posizione di montaggio in modo che il supporto
angolare per TV tenga la TV nel punto desiderato (altezza e posizione) dopo il
montaggio.
Assicurarsi di non danneggiare cavi o fi li quando si effettuano fori/si avvita il
supporto in posizione. Nel caso in cui dovessero essere forati accidentalmente
cavi elettrici, sussiste il pericolo di morte per scossa elettrica!
Quando si utilizzano utensili elettrici (ad es. un trapano) fate attenzione alla
vostra sicurezza. Osservare le indicazioni di sicurezza riportate nelle istruzioni.
Assicurarsi che durante l’installazione non vi siano persone sottostanti il sup-
porto angolare ola TV.
Contenuto
Si veda pag. 2 nelle indicazioni per il montaggio in dotazione.
Indicazioni di sicurezza
La garanzia decade in caso di danni dovuti alla mancata osservanza delle pre-
senti istruzioni per l’uso. Non ci assumiamo alcuna responsabilità per danni
consequenziali.
Non ci assumiamo alcuna responsabilità in caso di danni a cose o a persone
causati da un utilizzo inadeguato o dalla mancata osservanza delle indicazioni
di sicurezza. In tali casi decade ogni diritto alla garanzia.
Il simbolo con il punto esclamativo rimanda a note importanti contenute nel
manuale d’uso.
Il simbolo con la freccia indica suggerimenti e consigli.
• Un supporto angolare per TV non è un giocattolo. Tenere il prodotto fuori dalla portata dei
bambini.
• Non lasciare materiale da imballaggio incustodito. Potrebbe diventare un giocattolo pericoloso
per i bambini.
• La scelta di un luogo di montaggio non adatto può portare a lesioni personali o danni alla
proprietà.
• Prestare attenzione durante il montaggio o l’installazione. Il prodotto può avere alcuni bordi
taglienti. Rischio di infortunio!
• È richiesto di eseguire solo il montaggio (o impostazione) del supporto angolare per TV. Mai
eseguire lavori di ristrutturazione o riparazioni.
• Prima del montaggio, verifi care se sul retro della TV è disponibile un’idonea possibilità di
fi ssaggio per il supporto angolare per TV.
• A seconda delle dimensioni e dal tipo di TV e supporto angolare per TV può essere utile l’ausilio di una seconda persona per il montaggio. Questi può ad esempio sostenere la TV, mentre
la si fi ssa sul supporto angolare.
• Eseguire il montaggio con attenzione in quanto la caduta della TV o del supporto angolare può
comportare non solo danni costosi, ma anche l’aumento del rischio di lesioni!
• Posare tutti i cavi della TV in modo che non siano schiacciati o piegati dal supporto angolare.
• Periodicamente controllare tutti i collegamenti a vite. Con la regolazione e lo spostamento
della TV o del supporto angolare, i fi ssaggi a vite possono con il tempo allentarsi.
• Non forzare lo spostamento/regolazione della TV o del supporto angolare per TV. La TV potrebbe essere danneggiata.
• Non premere sullo schermo quando si sposta/si effettuano regolazioni.
• Non sovraccaricare il supporto angolare per TV. Prestare attenzione alle indicazioni del produttore per il peso e le dimensioni della TV.
• Non utilizzare il supporto angolare per TV per sostenere o contenere.
• Non fi ssare nessun latro oggetto al supporto angolare per TV oltre alla TV stessa.
• In caso di dubbio, non eseguire l’installazione da soli. Lasciatelo fare a un tecnico.
Si di prestare attenzione alle immagini nelle istruzioni di montaggio allegate.
Preparazione della TV
• Generalmente, la base esistente della TV deve essere rimossa prima del montaggio. Per far
ciò osservare il manuale d’uso della TV.
• Posizionare la TV con il lato dello schermo verso il basso su una superfi cie morbida e pulita.
Non esercitare pressione sul display. Proteggere le superfi ci di mobili di valore con un idoneo
supporto.
• Rimuovere la base esistente. A seconda della TV, questa è avvitata o bloccata a scatto.
Fig. 1:
• Impostare la posizione e l’altezza del supporto angolare sul punto di montaggio.
• Allineare orizzontalmente il supporto angolare per TV usando la livella a bolla integrata.
• Disegnare i fori necessari per entrambe le piastre di montaggio sulla superfi cie di montaggio.
Utilizzare il supporto angolare come modello.
• Effettuare i fori necessari e coprire i buchi con tasselli adatti (W-B o tasselli speciali).
• Avvitare il supporto angolare con tutte le sei viti (W-A o viti adatte per la superfi cie di montag-
gio da parte di un esperto) e rondelle (W-C), come mostrato nell’immagine.
Fig. 2:
Per il fi ssaggio della staffa di montaggio alla TV, è essenziale assicurarsi
dell’utilizzo delle viti corrette. Esse devono avere non solo la fi lettatura giusta
per la TV, ma non possono essere troppo lunghe, altrimenti potrebbero danneggiare la TV.
Le viti non possono essere neanche troppo corte, altrimenti non vi è un fi s-
saggio sicuro. Devono essere serrate con almeno 5 giri completi da 360 ° nella
fi lettatura corrispondente della TV.
Se la lunghezza delle viti fornite nel set di viti di montaggio (M) non dovesse
essere adatta per la TV, procurarsi delle viti adeguate da un ferramenta.
Se avete dubbi circa la lunghezza corretta della vite, vi consigliamo di contat-
tare il produttore della TV o un esperto.
• Fissare la staffa con le apposite viti e rondelle del set di viti di fi ssaggio (M) sul retro del tele-
visore (Fig. 2-1).
• Se la parte posteriore della TV deve essere curvata o è necessario montare la TV a una
maggiore distanza dalla parete, è possibile utilizzare i distanziali (M-G o M-H) tra le staffe di
montaggio e la parte posteriore del televisore (Fig. 2-2).
• Durante il montaggio delle staffe osservare che le aperture del gancio siano rivolte verso la
parte inferiore della TV.
• Non forzare il serraggio delle viti, in quanto ciò potrebbe danneggiare la TV e portare alla
perdita della garanzia!
Fig. 3:
• Girare le viti di bloccaggio sulla parte inferiore della staffa di montaggio in modo che la staffa
possa essere utilizzata senza problemi nel profi lo della piastra di montaggio.
• Sollevare la TV con le staffe montate sulla piastra di montaggio. La TV deve essere posizionata con il lato superiore leggermente inclinato verso la parete.
• I fori della staffa di montaggio devono essere inseriti nel profi lo della piastra di montaggio.
• Allineare centralmente la TV sulla piastra di montaggio e inclinarla fi no a quando non poggia
contro la parte inferiore della piastra di montaggio.
• Girare la vite di bloccaggio nella parte inferiore della staffa di montaggio in modo che la TV
possa essere fi ssata sulla piastra di montaggio.
Fig. 4:
• Allentare la piastra di montaggio con entrambe le levette per la regolazione dell’inclinazione.
• Regolare l’inclinazione desiderata della TV (±15°) e serrare nuovamente la vite di regolazione
dell’inclinazione.
• L’allineamento orizzontale della TV può essere impostato in un intervallo di ± 5 °.
Manutenzione e cura
Il prodotto è esente da manutenzione e non richiede altro che una pulizia occasionale con un
panno morbido e asciutto.
Non utilizzare detergenti aggressivi o prodotti chimici in quanto potrebbero danneggiare la superfi cie del prodotto.
Dati tecnici
Dimensioni TV ..................................................... 107-160 cm (42-63“)
Carico .................................................................. max. 60 kg
Fissaggio VESA ................................................... 100x100
200x100
200x200
300x100
300x200
300x300
400x100
400x200
400x300
400x400
600x200
600x300
600x400
800x200
800x300
800x400
Angolo di inclinazione .......................................... ±15°
Angolo di rotazione .............................................. ±60°
Orientamento orizzontale del dispositivo ............ ±5°
Materiale .............................................................. Acciaio
Peso .................................................................... 8,3 kg
Questo manuale è pubblicato da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tutti i diritti, compresa la traduzione sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie, microfi lm o memorizza-
zione in attrezzature per l‘elaborazione elettronica dei dati, senza il permesso scritto dell‘editore. È altresì vietata la riproduzione sommaria.
Questo manuale corrisponde allo stato tecnico al momento della stampa. La società si riserva il diritto di apportare modifi che in termini
di tecnologia e attrezzature.
© Copyright 2013 by Conrad Electronic SE. V2_0913_01/AB
