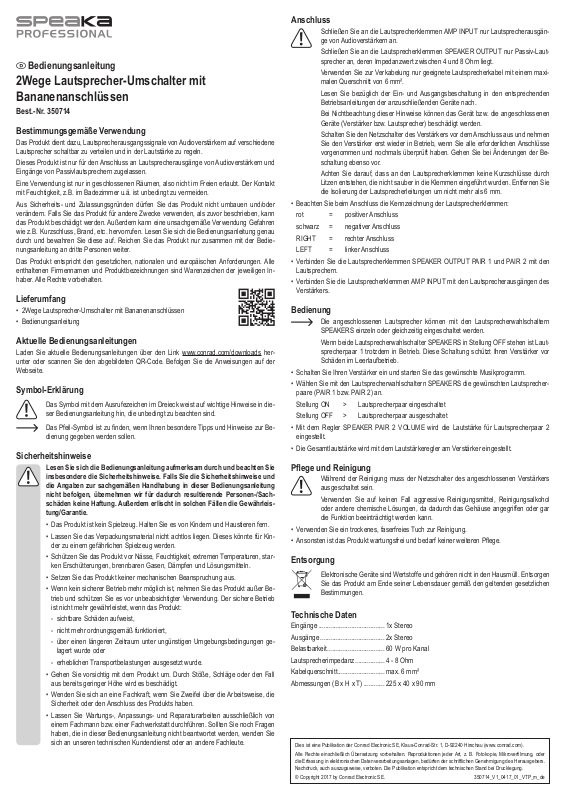

SpeaKa Professional 350714 Instructions [ml]

Bedienungsanleitung

2Wege Lautsprecher-Umschalter mit
Bananenanschlüssen

Best.-Nr. 350714

Bestimmungsgemäße Verwendung

Das Produkt dient dazu, Lautsprecherausgangssignale von Audioverstärkern auf verschiedene
Lautsprecher schaltbar zu verteilen und in der Lautstärke zu regeln.

Dieses Produkt ist nur für den Anschluss an Lautsprecherausgänge von Audioverstärkern und
Eingänge von Passivlautsprechern zugelassen.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau
durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedie­nungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In­haber. Alle Rechte vorbehalten.

Lieferumfang

• 2Wege Lautsprecher-Umschalter mit Bananenanschlüssen

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads her­unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-

ser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Be-

dienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach­schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis­tung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin­der zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor Nässe, Feuchtigkeit, extremen Temperaturen, star­ken Erschütterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Be­trieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen ge­lagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall
aus bereits geringer Höhe wird es beschädigt.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen. Sollten Sie noch Fragen
haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie
sich an unseren technischen Kundendienst oder an andere Fachleute.

Anschluss

Schließen Sie an die Lautsprecherklemmen AMP INPUT nur Lautsprecherausgän-

ge von Audioverstärkern an.

Schließen Sie an die Lautsprecherklemmen SPEAKER OUTPUT nur Passiv-Laut-

Verwenden Sie zur Verkabelung nur geeignete Lautsprecherkabel mit einem maxi-

Lesen Sie bezüglich der Ein- und Ausgangsbeschaltung in den entsprechenden

Bei Nichtbeachtung dieser Hinweise können das Gerät bzw. die angeschlossenen

Schalten Sie den Netzschalter des Verstärkers vor dem Anschluss aus und nehmen

Achten Sie darauf, dass an den Lautsprecherklemmen keine Kurzschlüsse durch

• Beachten Sie beim Anschluss die Kennzeichnung der Lautsprecherklemmen:

• Verbinden Sie die Lautsprecherklemmen SPEAKER OUTPUT PAIR 1 und PAIR 2 mit den

• Verbinden Sie die Lautsprecherklemmen AMP INPUT mit den Lautsprecherausgängen des

sprecher an, deren Impedanzwert zwischen 4 und 8 Ohm liegt.

malen Querschnitt von 6 mm².

Betriebsanleitungen der anzuschließenden Geräte nach.

Geräte (Verstärker bzw. Lautsprecher) beschädigt werden.

Sie den Verstärker erst wieder in Betrieb, wenn Sie alle erforderlichen Anschlüsse
vorgenommen und nochmals überprüft haben. Gehen Sie bei Änderungen der Be­schaltung ebenso vor.

Litzen entstehen, die nicht sauber in die Klemmen eingeführt wurden. Entfernen Sie
die Isolierung der Lautsprecherleitungen um nicht mehr als 6 mm.

rot = positiver Anschluss
schwarz = negativer Anschluss
RIGHT = rechter Anschluss
LEFT = linker Anschluss

Lautsprechern.

Verstärkers.

Bedienung

Die angeschlossenen Lautsprecher können mit den Lautsprecherwahlschaltern

SPEAKERS einzeln oder gleichzeitig eingeschaltet werden.

Wenn beide Lautsprecherwahlschalter SPEAKERS in Stellung OFF stehen ist Laut-

• Schalten Sie Ihren Verstärker ein und starten Sie das gewünschte Musikprogramm.

• Wählen Sie mit den Lautsprecherwahlschaltern SPEAKERS die gewünschten Lautsprecher-

• Mit dem Regler SPEAKER PAIR 2 VOLUME wird die Lautstärke für Lautsprecherpaar 2

• Die Gesamtlautstärke wird mit dem Lautstärkeregler am Verstärker eingestellt.

sprecherpaar 1 trotzdem in Betrieb. Diese Schaltung schützt Ihren Verstärker vor
Schäden im Leerlaufbetrieb.

paare (PAIR 1 bzw. PAIR 2) an.
Stellung ON > Lautsprecherpaar eingeschaltet
Stellung OFF > Lautsprecherpaar ausgeschaltet

eingestellt.

Pege und Reinigung

Während der Reinigung muss der Netzschalter des angeschlossenen Verstärkers

ausgeschaltet sein.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung.

• Ansonsten ist das Produkt wartungsfrei und bedarf keiner weiteren Pege.

oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar
die Funktion beeinträchtigt werden kann.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.

Technische Daten

Eingänge ...................................... 1x Stereo

Ausgänge ..................................... 2x Stereo

Belastbarkeit ................................. 60 W pro Kanal

Lautsprecherimpedanz ................. 4 - 8 Ohm

Kabelquerschnitt ........................... max. 6 mm²

Abmessungen (B x H x T) ............ 225 x 40 x 90 mm

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

© Copyright 2017 by Conrad Electronic SE. 350714_V1_0417_01_VTP_m_de

Operating instructions

2Way Speaker Switch with Banana Connector

Item no. 350714

Intended Use

The product is used to distribute loudspeaker output signals from audio ampliers to different

loudspeakers for selection and control the volume.

This product is only approved for connection to loudspeaker outputs of audio ampliers and

inputs of passive loudspeakers.
The use is only permitted in enclosed spaces and thus should not be used outdoors. Contact

with moisture, for example in bathrooms or the like, must be avoided.
For safety and approval reasons, you may not convert and/or alter the product. If you use the

product for purposes other than those described above, you may inict damage on it. Further­more, improper use can cause risks such as short-circuits, re, etc. Please read the operating

instructions carefully and do not discard them. If you pass the product on to a third party, please
hand over these operating instructions as well.

This product complies with the applicable national and European Regulations. All names of
companies and products are the trademarks of the respective owners. All rights reserved.

Package Contents

• 2Way Speaker Switch with Banana Connector

• Operating Instructions

Up-to-date operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the
QR code. Follow the instructions on the website.

Explanation of symbols

An exclamation mark in a triangle indicates important instructions in this operating

manual which absolutely have to be observed.

The arrow symbol is used when specic tips and information on the operation are

provided.

Connection

Connect only loudspeaker outputs of audio ampliers to the loudspeaker terminals

AMP INPUT.

Connect only passive loudspeakers with impedance between 4 and 8 ohms to the

loudspeaker terminals SPEAKER OUTPUT.

Use only suitable speaker cables with a maximum cross-section of 6 mm² for

cabling.

Carefully check the relevant operating instructions of the devices that are to be

connected in regards to input and output wiring.

If these instructions are not observed, the device or connected devices (amplier or

loudspeaker) may get damaged.

Switch off the power switch of the amplier before connecting it and do not switch

the amplier on again until you have made all the necessary connections and che-

cked them. Proceed in the same way when changing the circuit.

Make sure to introduce neatly the stranded wires into loudspeaker terminals to ex-

clude short circuits. Do not remove more than 6 mm of insulation from the speaker
line.

• Note the identication for connecting the loudspeaker terminals:
red = positive terminal
black = negative terminal
RIGHT = right terminal
LEFT = left terminal

• Connect loudspeaker terminals SPEAKER OUTPUT PAIR 1 and PAIR 2 to the speakers.

• Connect loudspeaker terminals AMP INPUT to the loudspeaker outputs of the amplier.

Operation

Loudspeakers connected can be switched on individually or at the same time using

the SPEAKERS selectors.

Speaker pair 1 is still running when both SPEAKERS selectors are in the OFF posi-

tion. This circuit protects your amplier against damage during idle operation.

• Turn on your amplier and start the music programme you want.

• Use the SPEAKERS selectors to select the desired loudspeaker pair (PAIR 1 or PAIR 2).
Position ON > Loudspeaker pair switched on
Position OFF > Loudspeaker pair switched off

• The SPEAKER PAIR 2 VOLUME controller is used to adjust the volume of speaker pair 2.

• The overall volume is adjusted with the volume control on the amplier.

Safety Instructions

Please read the operating instructions carefully and pay particular attention
to the safety instructions. We do not assume liability for any injuries/materi­al damages resulting from failure to observe the safety instructions and the
information in these operating instructions regarding the proper use of the
product. Furthermore, in such cases, the warranty/guarantee will be null and
void.

• The product is not a toy. Keep out of the reach of children and pets.

• Do not carelessly cast aside the packaging material. It may become a dangerous
plaything for children.

• Protect the product from exposure to humidity, moisture, extreme temperatures,
direct sunlight, strong vibrations and combustible gases, vapours and solvents.

• Never expose the product to mechanical stress.

• If safe operation is no longer possible, take the device out of service and secure
it against unintended use. Safe operation is no longer possible, if the product:

- has visible damage,

- no longer functions properly,

- has been stored under adverse ambient conditions for an extended period of
time or

- has been exposed to considerable strain during transport.

• Please handle the product with care. It can be damaged by impact, blows, or by
being dropped, even from a low height.

• If you have doubts about how the product should be operated or how to safely

connect it, consult a qualied technician.

• Maintenance, adjustment and repair work may be carried out only by an expert or
a specialised workshop. If you have any questions that are not answered in the­se operating instructions, please contact our technical customer service or other
professionals.

Care and Cleaning

The power switch of the connected amplier must be switched off during cleaning.

Never use abrasive cleaning agents, cleaning alcohol or other chemical solutions,

since these could damage the housing or even impair operation.

• Use a dry, lint-free cloth for cleaning.

• Otherwise, the product is maintenance-free and no other care is necessary.

Disposal

Electronic devices are recyclable material and do not belong in the household was-

te. Dispose of an unserviceable product in accordance with the relevant statutory
regulations.

Technical Data

Inputs ............................................ 1x stereo

Outputs ......................................... 2x stereo

Load.............................................. 60 W per channel

Loudspeaker resistance ............... 4 - 8 ohms

Cable cross-section ...................... max. 6 mm²

Dimensions (W x H x D) ............... 225 x 40 x 90 mm

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in

electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
This publication represent the technical status at the time of printing.

© Copyright 2017 by Conrad Electronic SE. 350714_V1_0417_01_VTP_m_en

Mode d‘emploi

Commutateur de haut-parleurs à deux voies avec
connecteurs bananes

N° de commande 350714

Utilisation conforme

Le produit sert à distribuer de manière commutable des signaux de haut-parleurs d‘amplica­teurs audio à différents haut-parleurs et de régler leur volume.

Ce produit est autorisé exclusivement pour le raccordement aux sorties de haut-parleurs d´am-

plicateurs audio et aux entrées des haut-parleurs passifs.

L‘utilisation n‘est autorisée que dans des locaux fermés, et non pas à l‘extérieur. Il faut impé­rativement éviter tout contact avec l‘humidité, comme par exemple dans une salle de bains.

Pour des raisons de sécurité et d‘homologation, vous ne devez ni modier ni transformer le
produit. Si le produit est utilisé à d‘autres ns que celles décrites ci-dessus, il risque d‘être en-

dommagé. En outre, une utilisation incorrecte peut générer des risques, comme par exemple
un court-circuit, un incendie, etc. Lisez attentivement le mode d‘emploi et conservez-le. Ne
transmettez l‘appareil à des tiers qu‘avec le mode d‘emploi.

Le produit est conforme aux prescriptions des directives européennes et nationales en vigueur.
Tous les noms d‘entreprises et les appellations de produits sont des marques déposées de
leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Commutateur de haut-parleurs à deux voies avec connecteurs bananes

• Mode d’emploi

Modes d‘emploi actuels

Téléchargez les modes d‘emplois actuels sur le lien www.conrad.com/downloads ou bien scan­nez le code QR représenté. Suivez les indications du site internet.

Explication des symboles

Le symbole avec le point d’exclamation dans un triangle signale des consignes

importantes dans ce mode d‘emploi qui doivent impérativement être respectées.

Le symbole de la èche renvoie à des astuces et conseils spéciques pour l‘utilisa-

tion.

Consignes de sécurité

Lisez attentivement le mode d‘emploi et respectez en particulier les consignes
de sécurité. Si vous ne respectez pas les consignes de sécurité et les ins­tructions pour une manutention appropriée dans ce mode d‘emploi, nous
déclinons toute responsabilité pour les dommages corporels et matériels en
résultant. Par ailleurs, la garantie prend n dans de tels cas.

• Cet appareil n‘est pas un jouet. Gardez-le hors de portée des enfants et des ani­maux domestiques.

• Ne laissez pas traîner le matériel d‘emballage sans surveillance. Il pourrait consti­tuer un jouet dangereux pour les enfants.

• Protégez le produit contre l‘eau et contre l‘humidité, les températures extrêmes,

des secousses intenses, des gaz, vapeurs et solvants inammables.

• Évitez d‘exposer le produit à des contraintes mécaniques.

• S‘il n‘est plus possible d‘utiliser le produit en toute sécurité, mettez le produit hors
service et protégez-le contre toute utilisation intempestive. L’utilisation en toute
sécurité n‘est plus possible quand le produit :

- présente de dommages visibles,

- ne fonctionne plus correctement,

- a été stocké pendant une durée de temps prolongée dans des conditions am­biantes défavorables ou

- a été exposé à de fortes sollicitations pendant le transport.

• Manipulez le produit avec précaution. Les chocs, les coups ou les chutes même
d‘une faible hauteur endommageront l‘appareil.

• Adressez-vous à un technicien, si vous avez des doutes concernant le mode de
fonctionnement, la sécurité ou le raccordement du produit.

• Faites effectuer des travaux de maintenance, d‘ajustement ou de réparation ex­clusivement par un spécialiste et / ou un atelier technique spécialisé. Si vous avez
encore des questions auxquelles il n‘y a pas de réponse dans ce mode d‘emploi,

adressez-vous à notre service technique d‘après-vente ou à d‘autres spécialistes.

Raccordement

Ne branchez que les sorties haut-parleurs des amplicateurs audio sur les bornes

des haut-parleurs AMP INPUT.

Raccordez seulement les haut-parleurs passifs, dont la valeur d‘impédance est

comprise entre 4 et 8 ohms aux bornes des haut-parleurs SPEAKER OUTPUT.

Pour le câblage n‘utilisez que des câbles de haut-parleurs appropriés avec une

section maximale de 6 mm².

Lisez les modes d´emplois correspondants des appareils à connecter relatifs au

câblage d‘entrée et de sortie.

En cas de non-respect de ces consignes, l‘appareil et / ou les appareils connectés

risquent d‘être endommagés (amplicateur et / ou haut-parleurs).

Débranchez l‘interrupteur d‘alimentation réseau de l‘amplicateur avant le raccorde-

ment et ne remettez l´amplicateur en service qu‘après avoir établi et vérié toutes
les connexions nécessaires. Procédez de la même façon en cas de modications

du câblage.

Veillez à ce que les cordons insérés dans les bornes soient propres an d‘éviter

tout court-circuit au niveau des bornes des haut-parleurs. Enlevez l‘isolation des
conducteurs de haut-parleurs sur un maximum de 6 mm.

• Respectez le marquage des bornes de haut-parleurs lors du branchement :
rouge = borne positive
noir = borne négative
RIGHT = borne droite
LEFT = borne gauche

• Reliez les bornes de haut-parleurs SPEAKER OUTPUT PAIR 1 et PAIR 2 avec les haut­parleurs.

• Reliez les bornes de haut-parleurs AMP INPUT aux sorties haut-parleurs de l‘amplicateur.

Utilisation

Les haut-parleurs raccordés peuvent être mis en service individuellement ou simul-

tanément avec les sélecteurs de haut-parleurs SPEAKERS.

Quand les deux sélecteurs de haut-parleurs SPEAKERS sont en position OFF,

le haut-parleur 1 est néanmoins en service. Ce circuit protège votre amplicateur

contre les dommages en marche à vide.

• Allumez votre amplicateur et démarrez le programme de musique désiré.

• Sélectionnez à l‘aide des sélectionneurs de haut-parleurs SPEAKERS les paires de haut­parleurs souhaités (PAIR 1 et / ou PAIR 2).

Position ON > paire de haut-parleurs allumée
Position OFF > paire de haut-parleurs éteinte

• Le régulateur SPEAKER PAIR 2 VOLUME permet de régler le volume pour la paire de haut­parleurs 2.

• Le volume total est réglé au moyen du régulateur sur l‘amplicateur.

Entretien et nettoyage

Pendant le nettoyage, l‘interrupteur réseau de l‘amplicateur raccordé doit être à

l‘arrêt.

N‘utilisez en aucun cas des produits de nettoyage agressifs, de l‘alcool de nettoyage

ou d‘autres solutions chimiques, car ces produits risquent d‘attaquer le boîtier ou
même le bon fonctionnement.

• Utilisez un chiffon sec et non-pelucheux pour le nettoyage.

• Sinon, le produit est sans maintenance et n‘a pas besoin d‘entretien.

Élimination

Les appareils électroniques sont des objets recyclables et ils ne doivent pas être

éliminés avec les ordures ménagères. Procédez à l‘élimination du produit au terme

de sa durée de vie conformément aux dispositions légales en vigueur.

Données techniques

Entrées ......................................... 1x stéréo

Sorties .......................................... 2x stéréo

Capacité de charge ...................... 60 W par canal

Impédance des haut-parleurs ....... 4 - 8 ohms

Section des câbles ....................... 6 mm² max

Dimensions (L x H x P) ................. 225 x 40 x 90 mm

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie

dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimpri­mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

© Copyright 2017 by Conrad Electronic SE. 350714_V1_0417_01_VTP_m_fr

Gebruiksaanwijzing

2-wegs luidspreker-omschakelaar met banaana­ansluitingen

Bestelnr. 350714

Beoogd gebruik

Het product dient om luidsprekeruitgangssignalen uit een versterker over verschillende
luidsprekers met een schakelaar te kunnen verdelen en in geluidsvolume te regelen.

Dit product is alleen goedgekeurd voor aansluiting op luidsprekeruitgangen van audioverster­kers en ingangen van passieve luidsprekers.

Het gebruik is uitsluitend toegestaan in gesloten ruimtes, dat wil zeggen niet buitenhuis gebru­iken. Vermijd beslist contact met vocht, bijvoorbeeld in badkamers.

Om veiligheids- en vergunningsredenen is het ombouwen en/of veranderen van het product
niet toegestaan. Indien u het product voor andere doeleinden gebruikt dan hiervoor beschre­ven, dan kan het beschadigd raken. Bovendien kan onjuist gebruik gevaren zoals kortsluiting
en brand veroorzaken. Lees deze gebruiksaanwijzing aandachtig door en bewaar ze goed.
Geef het product uitsluitend samen met de gebruiksaanwijzing door aan derden.

Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle voorkomende
bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle
rechten voorbehouden.

Omvang van de levering

• 2-wegs luidspreker-omschakelaar met banaanaansluitingen

• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de actuele gebruiksaanwijzingen via de link www.conrad.com/downloads of scan ze
met behulp van de afgebeelde QR-code. Volg de aanwijzingen op de website.

Verklaring van de pictogrammen

Het pictogram met het uitroepteken in een driehoek verwijst naar belangrijke aanwi-

jzingen in deze gebruiksaanwijzing die u te allen tijde dient op te volgen.

Het pijl-pictogram treft u aan bij bijzondere tips of aanwijzingen voor de bediening.

Veiligheidsvoorschriften

Lees de gebruiksaanwijzing aandachtig door en raadpleeg vooral de veilig­heidsvoorschriften. Indien u de veiligheidsvoorschriften en de informatie over
het juiste gebruik in deze gebruiksaanwijzing niet opvolgt, zijn wij niet aan­sprakelijk voor daaruit voortvloeiend(e) letsel/materiële schade. Bovendien
vervalt in dergelijke gevallen de waarborg/garantie.

• Dit product is geen speelgoed. Houd het product uit de buurt van kinderen en
huisdieren.

• Laat verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk
speelgoed vormen.

• Bescherm het product tegen vocht, nattigheid, extreme temperaturen, heftige tril­lingen, brandbare gassen, dampen en oplosmiddelen.

• Stel het product niet bloot aan mechanische belastingen.

• Gebruik het product niet meer als de veilige werking ervan niet langer mogelijk
is en bescherm het tegen onbedoeld gebruik. Een veilig gebruik is niet langer
verzekerd als het product:

- zichtbare schade vertoont,

- niet meer naar behoren functioneert,

- gedurende langere tijd onder ongunstige omstandigheden werd opgeslagen, of

- aan zware transportbelastingen werd blootgesteld.

• Ga voorzichtig met het product om. Door stoten, slagen of een val, zelfs vanaf
geringe hoogte, raakt het product beschadigd.

• Raadpleeg a.u.b. een vakman als u vragen hebt over de werking, de veiligheid of
het aansluiten van het product.

• Laat onderhouds-, aanpassings- en reparatiewerkzaamheden uitsluitend door
een vakman resp. een gespecialiseerde werkplaats uitvoeren. Mocht u nog vra­gen hebben die niet in deze gebruiksaanwijzing worden beantwoord, neem dan
contact op met onze technische klantenservice of andere specialisten.

Aansluiten

Sluit op de luidsprekerklemmen AMP INPUT alleen luidsprekeruitgangen van de

audioversterker aan.

Aan de luidsprekerklemmen SPEAKER OUTPUT alleen passieve luidsprekers

waarvan de impedantiewaarde zich tussen 4 en 8 Ohm bevindt aansluiten.

Voor de bekabeling alleen geschikte luidsprekerkabels gebruiken met een maximale

diameter van 6 mm².

Lees de desbetreffende gebruiksaanwijzingen van de aan te sluiten apparatuur voor

het schakelen van de in- en uitgangen.

Bij het niet in acht nemen van deze instructies, kan het toestel of de aangesloten

toestellen (versterker of luidsprekers) beschadigd raken.

Schakel de versterker uit voordat u deze aansluit en neem deze pas weer in gebruik

zodra alle benodigde aansluitingen zijn doorgevoerd en nogmaals zijn gecontrole­erd. Volg dezelfde procedure bij wijzigingen in de indeling van de aansluitingen.

Let er op, dat bij de luidsprekerklemmen geen kortsluiting ontstaat door koperdra-

den die niet ordelijk in de luidsprekerklemmen ingevoerd zijn. Verwijder de isolering
van de luidsprekerkabels met niet meer dan 6 mm.

• Let bij het aansluiten op de markering van de luidsprekerklemmen:
rood = positieve aansluiting
zwart = negatieve aansluiting
RIGHT = rechter aansluiting
LEFT = linker aansluiting

• Verbind de luidsprekerklemmen SPEAKER OUTPUT PAIR 1 en PAIR 2 met de luidsprekers.

• Verbind de luidsprekerklemmen AMP INPUT met de luidsprekeruitgangen van de versterker.

Bediening

De aangesloten luidsprekers kunnen met de luidsprekerkeuzeschakelaar

SPEAKERS apart of gelijktijdig worden ingeschakeld.

Wanneer de beide luidsprekerkeuzeschakelaars SPEAKERS in positie OFF staan is

luidsprekerpaar 1 toch in werking. Deze schakelaar beschermt uw versterker tegen
schade door stationair gebruik.

• Schakel uw versterker in en start het gewenste muziekprogramma.

• Selecteer met de luidsprekerkeuzeschakelaar SPEAKERS het gewenste luidsprekerpaar
(PAIR 1 of PAIR 2).

Positie ON > Luidsprekerpaar ingeschakeld
Positie OFF > Luidsprekerpaar uitgeschakeld

• Met de regelaar SPEAKER PAIR 2 VOLUME wordt het geluidsvolume voor luidsprekerpaar
2 ingesteld.

• Het totaal geluidsvolume wordt met de volumeknop van de versterker ingesteld.

Onderhoud en schoonmaken

Tijdens het schoonmaken moet de stroomschakelaar van de aangesloten versterker

uitgeschakeld zijn.

Gebruik in geen geval agressieve schoonmaakmiddelen, reinigingsalcohol of ande-

re chemische oplosmiddelen, omdat hierdoor de behuizing aangetast of de algehele
werking negatief beïnvloed kan worden.

• Gebruik een droge, pluisvrije doek om het product schoon te maken.

• Daarnaast is het product onderhoudsvrij en heeft het geen verdere aandacht nodig.

Verwijdering

Elektronische apparaten zijn recycleerbaar en horen niet bij het huishoudelijk afval.

Verwijder het product aan het einde van zijn levensduur conform de geldende wet­telijke bepalingen.

Technische specicaties

Ingangen....................................... 1x Stereo

Uitgangen ..................................... 2x Stereo

Belastbaarheid .............................. 60 W per kanaal

Luidsprekerimpedantie ................. 4 - 8 Ohm

Kabeldiameter .............................. max. 6 mm²

Afmetingen (B x H x D) ................. 225 x 40 x 90 mm

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, micro-

verlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de

uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2017 by Conrad Electronic SE. 350714_V1_0417_01_VTP_m_nl
