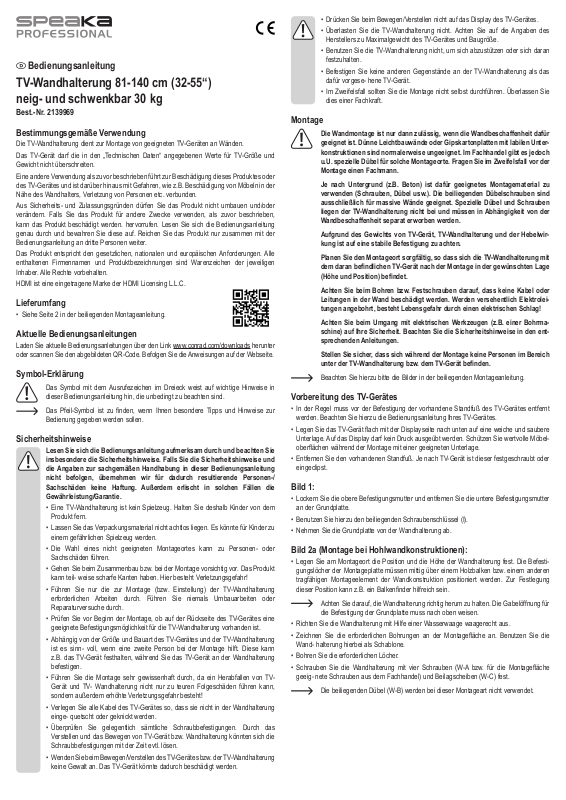

SpeaKa Professional 2139969 Operating Instructions [ml]

Bedienungsanleitung

TV-Wandhalterung 81-140 cm (32-55“)
neig- und schwenkbar 30 kg

Best.-Nr. 2139969

Bestimmungsgemäße Verwendung

Die TV-Wandhalterung dient zur Montage von geeigneten TV-Geräten an Wänden.
Das TV-Gerät darf die in den „Technischen Daten“ angegebenen Werte für TV-Größe und

Gewicht nicht überschreiten.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes oder

des TV-Gerätes und ist darüber hinaus mit Gefahren, wie z.B. Beschädigung von Möbeln in der
Nähe des Wandhalters, Verletzung von Personen etc. verbunden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. hervorrufen. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.

HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.

Lieferumfang

• Siehe Seite 2 in der beiliegenden Montageanleitung.

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.

• Eine TV-Wandhalterung ist kein Spielzeug. Halten Sie deshalb Kinder von dem
Produkt fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu
einem gefährlichen Spielzeug werden.

• Die Wahl eines nicht geeigneten Montageortes kann zu Personen- oder
Sachschäden führen.

• Gehen Sie beim Zusammenbau bzw. bei der Montage vorsichtig vor. Das Produkt
kann teil- weise scharfe Kanten haben. Hier besteht Verletzungsgefahr!

• Führen Sie nur die zur Montage (bzw. Einstellung) der TV-Wandhalterung
erforderlichen Arbeiten durch. Führen Sie niemals Umbauarbeiten oder
Reparaturversuche durch.

• Prüfen Sie vor Beginn der Montage, ob auf der Rückseite des TV-Gerätes eine
geeignete Befestigungsmöglichkeit für die TV-Wandhalterung vorhanden ist.

• Abhängig von der Größe und Bauart des TV-Gerätes und der TV-Wandhalterung
ist es sinn- voll, wenn eine zweite Person bei der Montage hilft. Diese kann
z.B. das TV-Gerät festhalten, während Sie das TV-Gerät an der Wandhalterung
befestigen.

• Führen Sie die Montage sehr gewissenhaft durch, da ein Herabfallen von TV­Gerät und TV- Wandhalterung nicht nur zu teuren Folgeschäden führen kann,
sondern außerdem erhöhte Verletzungsgefahr besteht!

• Verlegen Sie alle Kabel des TV-Gerätes so, dass sie nicht in der Wandhalterung
einge- quetscht oder geknickt werden.

• Überprüfen Sie gelegentlich sämtliche Schraubbefestigungen. Durch das
Verstellen und das Bewegen von TV-Gerät bzw. Wandhalterung könnten sich die
Schraubbefestigungen mit der Zeit evtl. lösen.

• Wenden Sie beim Bewegen/Verstellen des TV-Gerätes bzw. der TV-Wandhalterung
keine Gewalt an. Das TV-Gerät könnte dadurch beschädigt werden.

• Drücken Sie beim Bewegen/Verstellen nicht auf das Display des TV-Gerätes.

• Überlasten Sie die TV-Wandhalterung nicht. Achten Sie auf die Angaben des
Herstellers zu Maximalgewicht des TV-Gerätes und Baugröße.

• Benutzen Sie die TV-Wandhalterung nicht, um sich abzustützen oder sich daran
festzuhalten.

• Befestigen Sie keine anderen Gegenstände an der TV-Wandhalterung als das
dafür vorgese- hene TV-Gerät.

• Im Zweifelsfall sollten Sie die Montage nicht selbst durchführen. Überlassen Sie
dies einer Fachkraft.

Montage

Die Wandmontage ist nur dann zulässig, wenn die Wandbeschaffenheit dafür

geeignet ist. Dünne Leichtbauwände oder Gipskartonplatten mit labilen Unter­konstruktionen sind normalerweise ungeeignet. Im Fachhandel gibt es jedoch
u.U. spezielle Dübel für solche Montageorte. Fragen Sie im Zweifelsfall vor der
Montage einen Fachmann.

Je nach Untergrund (z.B. Beton) ist dafür geeignetes Montagematerial zu

verwenden (Schrauben, Dübel usw.). Die beiliegenden Dübelschrauben sind
ausschließlich für massive Wände geeignet. Spezielle Dübel und Schrauben
liegen der TV-Wandhalterung nicht bei und müssen in Abhängigkeit von der
Wandbeschaffenheit separat erworben werden.

Aufgrund des Gewichts von TV-Gerät, TV-Wandhalterung und der Hebelwir-

kung ist auf eine stabile Befestigung zu achten.

Planen Sie den Montageort sorgfältig, so dass sich die TV-Wandhalterung mit

dem daran bendlichen TV-Gerät nach der Montage in der gewünschten Lage
(Höhe und Position) bendet.

Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder

Leitungen in der Wand beschädigt werden. Werden versehentlich Elektrolei­tungen angebohrt, besteht Lebensgefahr durch einen elektrischen Schlag!

Achten Sie beim Umgang mit elektrischen Werkzeugen (z.B. einer Bohrma-

schine) auf Ihre Sicherheit. Beachten Sie die Sicherheitshinweise in den ent­sprechenden Anleitungen.

Stellen Sie sicher, dass sich während der Montage keine Personen im Bereich

unter der TV-Wandhalterung bzw. dem TV-Gerät benden.

Beachten Sie hierzu bitte die Bilder in der beiliegenden Montageanleitung.

Vorbereitung des TV-Gerätes

• In der Regel muss vor der Befestigung der vorhandene Standfuß des TV-Gerätes entfernt
werden. Beachten Sie hierzu die Bedienungsanleitung Ihres TV-Gerätes.

• Legen Sie das TV-Gerät ach mit der Displayseite nach unten auf eine weiche und saubere
Unterlage. Auf das Display darf kein Druck ausgeübt werden. Schützen Sie wertvolle Möbel-

oberächen während der Montage mit einer geeigneten Unterlage.

• Entfernen Sie den vorhandenen Standfuß. Je nach TV-Gerät ist dieser festgeschraubt oder
eingeclipst.

Bild 1:

• Lockern Sie die obere Befestigungsmutter und entfernen Sie die untere Befestigungsmutter
an der Grundplatte.

• Benutzen Sie hierzu den beiliegenden Schraubenschlüssel (I).

• Nehmen Sie die Grundplatte von der Wandhalterung ab.

Bild 2a (Montage bei Hohlwandkonstruktionen):

• Legen Sie am Montageort die Position und die Höhe der Wandhalterung fest. Die Befesti­gungslöcher der Montageplatte müssen mittig über einem Holzbalken bzw. einem anderen
tragfähigen Montageelement der Wandkonstruktion positioniert werden. Zur Festlegung

dieser Position kann z.B. ein Balkennder hilfreich sein.

Achten Sie darauf, die Wandhalterung richtig herum zu halten. Die Gabelöffnung für

die Befestigung der Grundplatte muss nach oben weisen.

• Richten Sie die Wandhalterung mit Hilfe einer Wasserwaage waagerecht aus.

• Zeichnen Sie die erforderlichen Bohrungen an der Montageäche an. Benutzen Sie die
Wand- halterung hierbei als Schablone.

• Bohren Sie die erforderlichen Löcher.

• Schrauben Sie die Wandhalterung mit vier Schrauben (W-A bzw. für die Montageäche
geeig- nete Schrauben aus dem Fachhandel) und Beilagscheiben (W-C) fest.

Die beiliegenden Dübel (W-B) werden bei dieser Montageart nicht verwendet.

Bild 2b (Montage bei massiven Wandkonstruktionen):

• Legen Sie am Montageort die Position und die Höhe der Wandhalterung fest.

Achten Sie darauf, die Wandhalterung richtig herum zu halten. Die Gabelöffnung für

die Befestigung der Grundplatte muss nach oben weisen.

• Richten Sie die Wandhalterung mit Hilfe einer Wasserwaage waagerecht aus.

• Zeichnen Sie die erforderlichen Bohrungen an der Montageäche an. Benutzen Sie die
Wand- halterung hierbei als Schablone.

• Bohren Sie die erforderlichen Löcher und versehen Sie die Bohrungen mit geeigneten
Dübeln (W-B bzw. Spezialdübel).

• Schrauben Sie die Wandhalterung mit vier Schrauben (W-A bzw. für die Montageäche
geeig- nete Schrauben aus dem Fachhandel) und Beilagscheiben (W-C) fest.

Bild 3:

• Stecken Sie die drei Abdeckungen auf die Montageplatte an der Wand.

• Die Abdeckung mit dem Leitungshalter muss hierbei unten montiert werden.

Bild 4:

• Abhängig von der Lage der Befestigungspunkte an der TV-Rückseite gibt es unterschiedliche
Montagemöglichkeiten:

VESA 75x75 / 100x100 / 200x100 / 200x200:

• Die VESA-Adapterplatten (B und C) müssen nicht montiert werden. Das TV-Gerät wird direkt
an der Grundplatte montiert.

VESA 300x300 und 400x400:

• Montieren Sie die VESA-Adapterplatten (B und C) wie im Bild 4a gezeigt an der Grundplatte.
Benutzen Sie zur Befestigung die Schrauben (G).

VESA 400x200:

• Montieren Sie die VESA-Adapterplatten (B und C) wie im Bild 4b gezeigt an der Grundplatte.
Benutzen Sie zur Befestigung die Schrauben (G).

Bild 5:

Bei der Befestigung der Montageplatte am TV-Gerät ist unbedingt darauf zu

achten, dass die richtigen Schrauben verwendet werden. Diese müssen nicht
nur das zum TV-Gerät passende Gewinde haben, sondern dürfen nicht zu lang
sein, da andernfalls das TV-Gerät beschädigt wird.

Die Schrauben dürfen jedoch auch nicht zu kurz sein, da andernfalls keine

sichere Verbindung besteht. Sie sollten mit mindestens 5 vollständigen
360°-Gewindegängen in die entsprechenden Gewinde des TV-Gerätes einge­schraubt werden.

Sollte die Schraubenlänge der Schrauben aus dem beiliegenden Montage-

schraubenset (M) nicht für Ihr TV-Gerät geeignet sein, besorgen Sie bitte pas­sende Schrauben im örtlichen Eisenwarenhandel.

Sollten Sie Zweifel über die richtige Schraubenlänge haben, so empfehlen wir

Ihnen, sich mit dem TV-Hersteller oder einem entsprechenden Fachmann in
Verbindung zu setzen.

Die Montageplatte muss unbedingt mittig am TV-Gerät angebracht werden.

• Befestigen Sie die Grundplatte mit passenden Schrauben und Beilagscheiben aus dem
Montageschraubenset (M) an der Rückseite Ihres TV-Gerätes (Bild 5-1).

• Sollte die Rückseite Ihres TV-Gerätes gewölbt sein oder sollten Sie das TV-Gerät mit einem
größeren Wandabstand montieren wollen, können Sie die beiliegenden Distanzstücke (M-H
bzw. M-I) zwischen Grundplatte und TV-Rückseite beilegen (Bild 5-2).

• Achten Sie bei der Montage darauf, dass die verbliebene Befestigungsmutter (aus Bild 1) zur
Oberkante des TV-Gerätes weisen muss.

• Wenden Sie beim Festschrauben keine Gewalt an, da hierdurch das TV-Gerät zerstört
werden kann, Verlust von Gewährleistung/Garantie!

Bild 8:

• Lösen Sie die Schrauben für die Neigungsverstellung mit dem beiliegenden Innensechskant­schlüssel (H).

• Stellen Sie die gewünschte Neigung des TV-Gerätes ein und ziehen Sie die Schrauben der
Neigungsverstellung wieder fest.

Wartung und Pege und

Das Produkt ist wartungsfrei und bedarf abgesehen von einer gelegentlichen Reinigung mit

einem weichen, trockenen Tuch keinerlei Pege.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da

ansonsten die Oberächen beschädigt werden könnten.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Technische Daten

TV-Größe ......................................81 - 140 cm (32 - 55“)

Belastbarkeit ................................. max. 30 kg

VESA-Befestigung ........................ 75x75

100x100
200x100
200x200
300x300

400x200

400x400 Wandabstand .................48-425 mm

Neigungswinkel ............................±12°

Schwenkwinkel ............................. ±90°

TV-Ausrichtung .............................±3°

Material ......................................... Stahl / Aluminium

Gewicht .........................................2,5 kg

Bild 6

Die obere Befestigungsmutter der Grundplatte muss um etwa 4 mm gelockert sein,

damit die Grundplatte mühelos auf die Wandhalterung gesetzt werden kann.

• Heben Sie das TV-Gerät mit der Grundplatte wie im Bild gezeigt auf die Wandhalterung.

• Die obere Befestigungsmutter muss in die entsprechende Gabelung und der Gewindestift
muss in das untere Langloch an der Wandhalterung eingeführt werden.

• Richten Sie das TV-Gerät mit Hilfe einer Wasserwaage waagerecht aus und ziehen Sie beide
Befestigungsmuttern mit dem beiliegenden Schraubenschlüssel (I) fest.

Bild 7:

• Befestigen Sie die Leitungsöse (J) mit der entsprechenden Schraube (K) am Arm der Wand­halterung.

• Verbinden Sie die Anschlussleitungen mit Ihrem TV-Gerät und führen Sie sie dabei durch den
Leitungshalter an der Wandmontageplatte und an der gerade installierten Leitungsöse (J).

Lassen Sie bei der Kabelverlegung so viel Spielraum, dass die Kabel bei der Bewe-

gung der Wandhalterung nicht gespannt oder eingeklemmt werden.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Copyright 2019 by Conrad Electronic SE. *2139969_V1_0719_02_dh_m_de

Operating instructions

TV wall holder 81-140 cm (32-55”) inclinable and
pivoting 30 kg

Item no. 2139969

Intended use

The TV wall holder is used for the mounting of suitable TV sets on walls. The TV set may not

exceed the values for TV size and weight specied in the section “Technical Data”.

Any use other than that described above will lead to the damage of this product or of the TV
set. Furthermore, this involves risks such as damage to furniture in close proximity to the wall
holder, personal injury etc.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use
the product for purposes other than those described above, the product may be damaged.
Read the instructions carefully and keep them. Make this product available to third parties only
together with its operating instructions.

This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.

HDMI is a registered trademark of HDMI Licensing L.L.C.

Delivery content

• See page 2 in the mounting instructions provided.

Latest operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the
QR code shown. Follow the instructions on the website.

Explanation of symbols

An exclamation mark in a triangle indicates important instructions in this operating

manual that absolutely have to be observed.

The arrow symbol indicates specic tips and advice on operation.

Safety instructions

Read the operating instructions carefully and especially observe the safety information.

If you do not follow the safety instructions and information on proper handling
in this manual, we assume no liability for any resulting personal injury or
damage to property. Such cases will invalidate the warranty/guarantee.

• A TV wall holder is not a toy. Keep the device out of the reach of children.

• Do not leave packaging material lying around carelessly. It may become a
dangerous play- thing for children.

• Selecting an unsuitable installation location can lead to personal or material
damage.

• Proceed with care when assembling and installing the product. The product may
have sharp edges. There is a risk of injury!

• Carry out only the work on the TV wall holder that is necessary in order to install it
(or to adjust it). Never perform any conversion or repair work.

• Before beginning the installation process, check whether there is an appropriate
mounting option for a TV wall holder on the back of your TV set.

• Depending on the size and design of the TV set and TV wall holder concerned, it
is sensible for a second person to help with the installation. This person can hold
the TV set still, for example, while you are attaching the TV set to the wall holder.

• Apply your full concentration when carrying out the installation, because if the TV
set and/or TV wall holder were to fall, this could cause expensive damage to the
equipment and there is the potential danger of personal injury!

• Lay all the TV set’s cables in such a way that they do not get jammed or kinked
in the wall holder.

• Check all the screw ttings from time to time. Adjusting the position of the TV
set and/or the wall holder and moving them can sometimes cause the screws to
become loose over time.

• Do not apply force when moving/adjusting the TV set or the TV wall holder. The
TV set may be damaged by it.

• When moving/adjusting, do not press on the TV set’s screen.

• Do not overload the TV wall holder. Pay attention to the details provided by the
manufacturer for the maximum TV set weight and/or its size.

• Do not use the TV wall holder to support yourself or to hold onto.

• Do not x any objects to the TV wall holder other than the TV set for which it was
intended.

• In case of doubt, do not perform the installation yourself. Have an expert carry
out the instal- lation.

Connection and getting started

Wall-mounting is permissible only where the wall concerned is of the correct

type and condition. Thin lightweight partition walls or those made from gyp­sum boards with unstable substructures are normally unsuitable. However,

specialist retailers do sometimes stock special dowel ttings for such installa-

tion locations. If you are in doubt, ask a specialist before installation.

Depending on the base wall material (e.g. concrete), suitable mounting materi-

als must be used (screws, dowels, etc.). The dowel screws enclosed are only
suitable for solid walls. Special dowels and screws are not normally supplied
with the TV wall holder and must be bought separately, depending on the type
and condition of the wall concerned.

Due to the weight of the TV set, TV wall holder and the lever action involved,

ensure that the screws are xed securely.

Plan the installation location carefully, so that the TV wall holder with the TV

set xed to it will be situated at the correct location (height and position) when
you have nished the installation.

Pay attention when drilling and tightening the screws that no cable or pipes

in the wall are damaged. Inadvertently drilling through electric cables causes
the life-threatening danger of an electric shock!

Pay special attention to your safety when using electric tools (e.g. a drill). You

should also heed the safety instructions in the corresponding instructions.

Make sure no persons are in the area under the TV wall holder and/or the TV

set during the installation.

For this purpose, please observe the pictures in the mounting instructions enclosed.

Preparation of the TV set

• It is usually necessary to remove the TV set’s base before mounting it on a wall holder. Ob­serve the operating instructions for your TV set.

• Put the TV set at on a soft and clean underlay, the display side facing downwards. Do not
apply pressure on the display. Protect valuable furniture surfaces during installation by using
a suitable underlay.

• Remove the existing base. Depending on the TV set, this base is either screwed tight or
clipped on.

Image 1:

• Unfasten the upper mounting nut and remove the lower mounting nut on the base plate.

• To this end, use the screw wrench (I) provided.

• Remove the base plate from the wall holder.

Image 2a (Mounting on cavity wall constructions):

• Select the position and the height of the wall holder at the mounting location. The fastening
holes on the mounting plate must be centred on the wood stud or another stable mounting

element of the wall construction. To dene this position, e.g. a stud nder might be helpful.

Make sure you hold the wall holder in the correct orientation. The forked opening for

fastening the base plate must face upwards.

• Align the wall holder horizontally using a water level.

• Mark the necessary drilling holes at the mounting site. To this end, use the wall holder as a
template.

• Drill the required holes.

• Tighten the wall holder using four screws (W-A or other screws from the specialist shop suit­able for the mounting surface) and washers (W-C).

The dowels enclosed (W-B) are not used for this mounting type.

Image 2b (Mounting on solid wall constructions):

• Select the position and the height of the wall holder at the mounting location.

The Make sure you hold the wall holder in the correct orientation. The forked

opening for fastening the base plate must face upwards.

• Align the wall holder horizontally using a water level.

• Mark the necessary drilling holes at the mounting site. To this end, use the wall holder as a
template.

• Drill the required holes and insert suitable dowels in the boreholes (W-B or special dowels).

• Tighten the wall holder using four screws (W-A or other screws from the specialist shop suit­able for the mounting surface) and washers (W-C).

Image 3:

• Place the three covers onto the mounting plate on the wall.

• When you do this, the cover with the cable holder must be mounted at the bottom.

Image 4:

• Depending on the location of the attachment points on the TV’s back, there are different
mounting options:

VESA 75x75 / 100x100 / 200x100 / 200x200:

• The VESA adapter plates (B and C) do not have to be mounted. The TV set is directly
mounted to the base plate.

VESA 300x300 and 400x400:

• Mount the VESA adapter plates (B and C) on the base plate, as shown in the image 4a. Use
the screws (G) for fastening.

VESA 400x200:

• Mount the VESA adapter plates (B and C) on the base plate, as shown in the image 4b. Use
the screws (G) for fastening.

Image 5:

When xing the mounting plate to the TV set, make absolutely certain that you

use the correct screws. Not only must these be of the correct thread type for
the TV set, but they must also not be too long; otherwise they will damage the
TV set.

The screws must not be too short, however, since otherwise the connection

will not be secure. The screws must be screwed into the threaded xture holes

on the TV set with at least 5 full 360° turns.

Should the screw length of the screws in the mounting set provided (M) not be

suitable for your TV set, please acquire suitable screws at your local hardware
store.

If you have any doubt about the correct length of the screws required, we rec-

ommend that you contact the TV manufacturer or an appropriate specialist.

Make absolutely certain that the mounting plate is mounted in the centre of

the TV set.

• Fasten the base plate on the rear of your TV set (image 5-1) using suitable screws and wash­ers from the mounting screw set (M).

• Should the back of your TV set be curved or if you want to mount the TV set with a bigger
distance to the wall, you can insert the spacers provided (M-H or M-I) between the base plate
and the TV’s rear (image 5-2).

• During installation make sure the remaining mounting nut (shown in image 1) points towards
the upper edge of the TV set.

• Do not use any force when tightening the screws; otherwise the TV set may be destroyed,
leading to loss of warranty/guarantee!

Maintenance and Care

The product does not have to be serviced and, except for occasional cleaning with a soft, dry
cloth, requires no maintenance whatsoever.

Never use aggressive cleaning agents or chemical solutions as these may damage the surfaces

Disposal

Electronic devices are recyclable waste and must not be disposed of in the

household waste. At the end of its service life, dispose of the product according to
the relevant statutory regulations.

You thus full your statutory obligations and contribute to the protection of the

environment.

Technical data

TV size ..........................................81-140 cm (32-55”)

Load capacity ...............................max. 30 kg

VESA xture ................................. 75x75

100x100
200x100
200x200
300x300

400x200

400x400 Wall distance .................48-425 mm

Inclination angle ............................±12°

Pivoting angle ............................... ±90°

TV alignment ................................±3°

Material ......................................... steel / aluminium

Weight ..........................................2.5 kg

Image 6:

The upper mounting nut of the base plate must be loosened by approx. 4 mm in

order for you to be able to place the base plate onto the wall holder effortlessly and
without any problem.

• Lift the TV set with the base plate onto the wall holder, as shown in the image.

• The upper mounting nut must be inserted in the corresponding forking and the threaded pin
into the lower elongated hole on the wall holder.

• Align the TV set horizontally using a water level and fasten the two mounting nuts with the
screw wrench (I) enclosed.

Image 7:

• Fasten the cable lug (J) to the arm of the wall holder using the corresponding screw (K).

• Connect the connection cables to your TV set and in this process, pass them through the
cable holder on the wall mounting plate and on the cable lug that you just installed (J).

When laying the cables, leave sufcient clearance so that the cables are not strained

or pinched when the wall holder is moved.

Image 8:

• Unfasten the screws for the inclination adjustment using the Allen key (H) provided.

• Adjust the desired inclination of the TV set and tighten the screws of the inclination adjustment
again.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the

capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in
part, is prohibited. This publication represent the technical status at the time of printing.

Copyright 2019 by Conrad Electronic SE. *2139969_V1_0719_02_dh_m_en

Mode d’emploi

Support mural pour téléviseur
81 - 140 cm (32 - 55 “) inclinable et pivotant 30 kg

Nº de commande : 2139969

Utilisation prévue

Le support mural pour téléviseur est utilisé pour le montage mural de téléviseurs appropriés.
Les caractéristiques du téléviseur ne doivent pas dépasser les valeurs et le poids indiqués

dans les « Caractéristiques Techniques ».
Toute utilisation autre que celle mentionnée précédemment se traduit par des dommages sur le

produit ou le téléviseur et cela est en outre associé à des dangers tels que l’endommagement
de meubles à proximité du support mural, des blessures corporelles, etc.

Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication

du produit est interdite. Toute utilisation autre que celle décrite précédemment
risque d’endommager le produit. Lisez attentivement le mode d’emploi et

conservez-le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont
des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

HDMI est une marque déposée de HDMI Licensing L.L.C.

Contenu

• Voir la page 2 dans les instructions de montage fournies.

Mode d’emploi récent

Téléchargez un mode d’emploi récent via le lien www.conrad.com/downloads ou scannez le

code QR qui s’afche. Suivez les instructions données sur le site Internet.

Explication des symboles

Le symbole du point d’exclamation dans un triangle attire l’attention sur les

consignes importantes du mode d’emploi à respecter impérativement.

Le symbole de la « èche » précède les conseils et remarques spéciques à

l’utilisation.

Consignes de sécurité

Lisez le mode d’emploi avec attention, en étant particulièrement attentif aux

consignes de sécurité. En cas de non-respect des consignes de sécurité
et des informations fournies dans le présent mode d’emploi pour une
utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas
de dommage personnel ou matériel consécutif. En outre, la responsabilité/
garantie sera alors annulée.

• Un support mural pour téléviseur n’est pas un jouet. Pour cette raison, gardez le
produit hors de la portée des enfants.

• Ne laissez pas le matériel d’emballage sans surveillance. Cela pourrait constituer
un jouet dangereux pour les enfants.

• Choisissez un emplacement de montage qui ne puisse pas entraîner des
dommages corpo- rels ou matériels.

• Faites attention lors de l’assemblage ou du montage. Le produit peut présenter
des bords coupants. Risque de blessures !

• Effectuez seulement les travaux nécessaires pour le montage (ou

les réglages) du support mural pour téléviseur. Ne procédez jamais à des

transformations ou réparations de votre propre chef.

• Vériez avant de commencer le montage si des options de xation appropriées

pour le sup- port mural pour téléviseur sont disponibles à l’arrière du téléviseur.

• En fonction de la taille et du type du téléviseur et du support mural pour téléviseur,

il peut être utile de recourir à une deuxième personne pour le montage. Cette
dernière pourrait maintenir le téléviseur pendant que vous le xez au support

mural.

• Effectuez le montage très consciencieusement car la chute du téléviseur et du

support mural pour téléviseur conduit non seulement à des dommages matériels
coûteux mais aussi à un risque élevé de dommages corporels !

• Disposez tous les câbles du téléviseur de sorte qu’ils ne soient ni pliés ni pincés
dans le support mural.

• Vériez régulièrement toutes les vis de xation. Avec le temps, le fait d’ajuster et
de déplacer le téléviseur ou le support mural peut éventuellement desserrer les

xations par vis.

• Ne forcez surtout pas lorsque vous déplacez/ajustez le téléviseur ou le support
mural pour téléviseur. Cela pourrait endommager le téléviseur.

• N’appuyez pas sur l’écran du téléviseur en le déplaçant ou en l’ajustant.

• Ne surchargez pas le support mural pour téléviseur. Tenez compte des instructions
du fabri- cant relatives aux limites de poids et de taille du téléviseur.

• N’utilisez pas le support mural pour téléviseur pour vous soutenir ou vous tenir.

• Ne xez pas d’autres objets sur le support mural pour téléviseur, à l’exception du

téléviseur prévu à cet effet.

• En cas de doute, n’effectuez pas le montage vous-même. Faites effectuer le
montage par un spécialiste.

Montage

Le montage mural n’est autorisé que si le matériau du mur est adapté. Les cloi-

sons légères et les plaques de plâtre montées sur des structures instables ne

sont généralement pas adaptées. Cependant, il existe dans le commerce des

chevilles spéciales pour de tels emplacements de montage. En cas de doute,
adressez-vous à un spécialiste avant de commencer le montage.

Selon la surface (par ex. béton), il faut utiliser le matériel de montage adéquat

(vis, chevilles, etc.). Les chevilles fournies sont uniquement appropriées pour
les murs pleins. Les chevilles et les vis spéciales ne sont pas fournies avec
le support mural pour téléviseur et elles doivent être achetées séparément en
fonction de la nature de votre mur.

En raison du poids du téléviseur et du support mural pour téléviseur et de

l’effet de levier, il faut vous assurer d’une xation bien stable.

Planiez l’emplacement de montage avec soin, de sorte que le support mural

pour téléviseur et le téléviseur qui y est xé, soient placés dans la position

souhaitée (hauteur et position).

Lors du perçage et du vissage, veillez à ne pas endommager les câbles ou les

conduites dans le mur. Si vous transpercez une ligne électrique accidentelle­ment, vous courriez alors un danger d’électrocution mortelle !

Utilisez les outils électriques avec prudence (par ex. une perceuse) pour votre

propre sécurité. Respectez également les autres consignes de sécurité gu-

rant dans les différents manuels d’utilisation.

Veillez à ce que personne ne se retrouve dans la zone en dessous du support

mural pour téléviseur ou du téléviseur pendant le montage.

Pour ce faire, veuillez vous référer aux gures dans les instructions de montage.

Préparation du téléviseur

• Normalement, le pied de support du téléviseur doit être retiré avant de xer ce dernier sur
le support mural pour téléviseur. Pour ce faire, consultez le manuel d’utilisation de votre
télévi- seur.

• Placez le téléviseur à plat sur un support doux et propre, avec l’écran dirigé vers le bas.
Aucune pression ne doit être exercée sur l’écran. Protégez les surfaces de meubles précieux

pendant le montage, à l’aide d’une sous-couche appropriée.

• Ôtez le pied de support présent. En fonction du type de téléviseur, le pied de support peut

être vissé ou xé avec des clips.

Figure 1 :

• Desserrez l’écrou de xation supérieur et retirez l’écrou de xation inférieur de la plaque de
base.

• Pour ce faire, utilisez la clé (I) fournie.

• Retirez la plaque de base du support mural.

Figure 2a (montage sur un mur creux) :

• Les trous de xation de la plaque de montage doivent être positionnées de manière centrée
sur une poutre en bois ou un autre élément de montage supportant la structure du mur. Un
détecteur de poutre, par ex. peut être utile pour déterminer leur position.

Veillez à maintenir le support mural dans la bonne position. L’ouverture en fourche

pour la xation de la plaque de base doit pointer vers le haut.

• Assurez-vous de la parfaite horizontalité du support mural en vous servant d’un niveau à
bulle.

• Marquez les trous de perçage nécessaires sur la surface de xation. Servez-vous ici de la
plaque de montage comme d’un gabarit.

• Percez les trous de montage requis.

• Vissez le support mural avec quatre vis (W-A ou des vis appropriées pour la surface de mon­tage vendues dans les magasins spécialisés) et des rondelles (W-C).

VeilLes chevilles (W-B) fournies ne sont pas utilisées avec ce type de montage.

Figure 2b (montage sur un mur plein) :

• Marquez la position et la hauteur du support mural sur l’emplacement de montage.

Pour cVeillez à maintenir le support mural dans la bonne position. L’ouverture en

fourche pour la xation de la plaque de base doit montrer vers le haut.

• Orienter le support mural horizontalement à l’aide d’un niveau à bulle d’air.

• Marquez les trous de perçage nécessaires sur la surface de xation. Servez-vous ici de la
plaque de montage comme d’un gabarit.

• Percez les trous nécessaires et placez-y les chevilles appropriées W-B ou des chevilles
spé- ciales).

• Fixer le support mural au moyen de quatre vis (W-A ou des vis du commerce spécialisé
convenant pour la surface de montage) et des rondelles (W-C).

Figure 7 :

• Fixez l’œillet de câble (J) avec la vis correspondante (K) sur le bras du support mural.

• Branchez les câbles d’alimentation sur le téléviseur et faites-les passer dans le support de

câbles sur la plaque de montage mural et à travers l’œillet de câble qui vient d’être installé

(J).

Lors de la pose des câbles, veillez à laisser sufsamment d’espace an que les

câbles ne soient pas tendus ni coincés lorsque vous déplacez le support mural.

Figure 8 :

• Dévissez les vis pour le réglage de l’inclinaison avec la clé Allen fournie (H).

• Réglez l’inclinaison souhaitée du téléviseur et revissez bien les vis de réglage de l’inclinaison.

Figure 3 :

• Placez les trois caches sur la plaque de montage au mur.

• Le cache avec le support de câble doit être monté en bas.

Figure 4 :

• En fonction de la position des points de xation à l’arrière du téléviseur, différentes options
de montage sont possibles :

VESA 75x75/100x100/200x100/200x200 :

• Il n’est pas nécessaire de monter les plaques d’adaptation VESA (B et C). Le téléviseur est
monté directement sur la plaque de base.

VESA 300x300 et 400x400 :

• Montez les plaques d’adaptation VESA (B et C) sur la plaque de base comme indiqué dans

la gure 4a. Utilisez des vis pour la xation (G).

VESA 400x200 :

• Montez les plaques d’adaptation VESA (B et C) sur la plaque de base comme indiqué dans

la gure 4b. Utilisez des vis pour la xation (G).

Figure 5 :

Lors de la xation de la plaque de montage sur le téléviseur, il est essentiel de

veiller à utiliser les vis appropriées. Les vis doivent non seulement présenter

le letage correct pour le téléviseur mais elle doivent aussi ne pas être trop

longues pour ne pas endommager le téléviseur.

Mais les vis ne doivent pas non plus être trop courtes, sinon la xation n’est

pas sûre. Les vis doivent être vissées avec au moins 5 tours complets de 360°

dans le trou leté correspondant, situé sur le téléviseur.

Si la longueur des vis fournies dans le set de vis de montage fourni (M) n’est

pas adaptée à votre téléviseur, veuillez acheter des vis appropriées auprès de
votre quincaillerie locale.

S’il vous reste le moindre doute concernant la longueur des vis, nous vous

recommandons de contacter le fabricant du téléviseur ou un spécialiste des

xations.

La plaque de montage doit impérativement être placée au centre du téléviseur.

• Fixez la plaque de base avec les vis et rondelles adaptées du kit de vis de montage (M) sur

l’arrière du téléviseur (gure 5-1).

• Si l’arrière de votre téléviseur est bombé ou si vous souhaitez monter le téléviseur à une plus
grande distance par rapport au mur, vous pouvez insérer les entretoises fournies (M-H ou

M-I) entre la plaque de base et l’arrière du téléviseur (voir gure 5-2).

• Lors du montage, veillez à ce que l’écrou de xation restante (gure 1) soit orienté vers le
bord supérieur du téléviseur.

• Ne forcez surtout pas lors que vous vissez les vis : en faisant cela, vous pouvez endommager
le téléviseur et perdre votre garantie !

Maintenance et entretien

Le produit est exempt d’entretien, si ce n’est un nettoyage occasionnel avec un chiffon doux
et sec.

N’utilisez jamais de nettoyants agressifs ou de solutions chimiques car ils pourraient endom­mager les surfaces.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas

être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil

conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de

l’environnement.

Caractéristiques techniques

Dimensions du téléviseur ............. 81 - 140 cm (32 - 55“)

Capacité de charge ...................... max. 30 kg

Fixation VESA ............................... 75x75

100x100
200x100
200x200
300x300

400x200

Distance par rapport au mur ......... 48 - 425 mm

Angle d’inclinaison ........................ ± 12°

Angle de pivotement ..................... ± 90°

Orientation du téléviseur ............... ± 3°

Matériau ........................................ acier/aluminium

Poids ............................................. 2,5 kg

Figure 6 :

L’écrou de xation supérieur de la plaque de base doit être desserré d’environ 4

mm, pour que la plaque de base puisse être posée facilement sur le support mural.

• Posez le téléviseur avec la plaque de base sur le support mural à partir comme montré sur

la première gure.

• L’écrou de xation supérieur doit être introduit dans la fourche correspondante et la tige
letée doit être introduite dans le trou oblong inférieur du support mural.

• Assurez-vous de la parfaite horizontalité du téléviseur en vous servant d’un niveau à bulle et
serrez fermement les deux écrous de xation avec la clé (I) fournie.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microlm,

saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de
le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Copyright 2019 par Conrad Electronic SE. *2139969_V1_0719_02_dh_m_fr

Gebruiksaanwijzing

TV-wandhouder 81-140 cm (32-55“)
kantel- en draaibaar 30 kg

Bestelnr. 2139969

Bedoeld gebruik

De tv-wandhouder dient voor de montage van geschikte tv’s aan wanden.
De tv mag de in de „Technische gegevens“ aangegeven waarden voor tv-afmetingen en

gewicht niet overschrijden.
Ander gebruik dan hiervoor beschreven leidt tot beschadiging van dit product of de tv en re-

sulteert bovendien in gevaren zoals bijv. beschadigingen van meubels in de nabijheid van de
wandhouder, verwonding van personen enz.

Om veiligheids- en goedkeuringsredenen mag het product niet omgebouwd of verandert
worden. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven,
kan het product worden beschadigd. Lees de gebruiksaanwijzing volledig door en bewaar ze
goed. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking
worden gesteld.

Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde
bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.

HDMI is een geregistreerd handelsmerk van de HDMI Licensing L.L.C.

Leveringsomvang

• Zie pagina 2 in de meegeleverde montagehandleiding.

Actuele handleiding

U kunt de actuele handleiding downloaden via de link www.conrad.com/downloads of scan de
QR-code. Volg de instructies op de website.

Uitleg van symbolen

Het symbool met een uitroepteken in een driehoek wijst op belangrijke aanwijzingen

in deze gebruiksaanwijzing die moeten worden nageleefd.

Het “pijl”-symbool ziet u, wanneer u bijzondere tips en aanwijzingen voor de

bediening zult verkrijgen.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd,
kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane
schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke
gevallen de garantie.

• Een tv-wandhouder is geen speelgoed. Houd kinderen uit de buurt van het
product.

• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen
gevaarlijk speel- goed zijn.

• De keuze van een ongeschikte montageplek kan leiden tot persoonlijke of
materiële schade.

• Ga bij de samenstelling resp. montage voorzichtig te werk. Het product kan voor
een deel scherpe kanten bevatten. Hier bestaat gevaar op ongelukken!

• Voer uitsluitend de voor de montage (resp. instelling) van de tv-wandhouder
vereiste werk- zaamheden door. Voer nooit ombouw- of reparatiewerkzaamheden
uit.

• Controleer voor het begin van de montage, of aan de achterkant van de tv een
geschikte bevestigingsmogelijkheid voor de tv-wandhouder aanwezig is.

• Afhankelijk van de grootte en het model van de tv en de tv-wandhouder is het
praktisch, indien een tweede persoon bij de montage helpt. Deze kan bijv. de tv
vasthouden, terwijl u de tv op de wandhouder bevestigt.

• Voer de montage zeer nauwgezet uit; als de tv en de tv-wandhouder eraf vallen
kan dit niet alleen tot dure gevolgschade leiden, maar er bestaat ook verhoogd
gevaar voor lichamelijk letsel!

• Leg alle kabels van de tv zodanig, dat ze niet in de wandhouder bekneld of
gebogen worden.

• Controleer regelmatig alle schroefbevestigingen. Door het verstellen en bewegen
van de tv resp. wandhouder kunnen de schroefbevestigingen na verloop van tijd
losraken.

• Gebruik bij het bewegen/verstellen van de tv resp. tv-wandhouder geen geweld.
De tv kan hierdoor beschadigd worden.

• Druk tijdens het bewegen/verstellen niet op de display van de tv.

• Overbelast de tv-wandhouder niet. Houd rekening met de gegevens van de
fabrikant met betrekking tot maximaal gewicht van de tv en het formaat.

• Gebruik de tv-wandhouder niet om op te leunen of u aan vast te houden.

• Bevestig geen andere objecten aan de tv-wandhouder dan de daarvoor bestemde
tv.

• Voer bij twijfel de montage niet zelf door. Laat het over aan een vakman.

Monteren

De wandmontage is uitsluitend toegestaan als de staat van de muur daarvoor

geschikt is. Dunne gipsplaatwanden of gipskartonplaten met labiele basiscon­structies zijn normaal gesproken ongeschikt. In de vakhandel zijn er echter
evt. speciale pluggen voor dergelijke montageplekken. Vraag in geval van
twijfel voorafgaand aan de montage een vakman.

Afhankelijk van de ondergrond (bijv. beton) moet daarvoor geschikt montage-

materiaal worden gebruikt (schroeven, pluggen, enz.). De meegeleverde plug­gen en schroeven zijn uitsluitend geschikt voor massieve wanden. Er zijn
geen speciale pl uggen en schroeven bij de tv-wandhouder geleverd, deze
moeten afhankelijk van de ondergrond apart worden aangeschaft.

Vanwege het gewicht van de tv, de tv-wandhouder en het hefboomeffect moet

op een stabiele bevestiging worden gelet.

Plan de montageplek zorgvuldig, zodat de tv-wandhouder met de zich daarop

bevindende tv zich later in de gewenste positie (hoogte en stand) bevindt.

Zorg er bij het boren resp. het vastschroeven voor, dat er geen kabels of lei-

dingen in de wand worden beschadigd. Als abusievelijk elektrische leidingen
worden aangeboord, bestaat levensgevaar door een elektrische schok!

Let bij de omgang met elektrisch gereedschap (bijv. een boormachine) op uw

veiligheid. Neem ook de veiligheidsaanwijzingen in de betreffende handleidin­gen in acht.

Verzeker u ervan, dat er zich tijdens de montage geen personen in het gebied

onder de tv-wandhouder of de tv bevinden.

Neem hiervoor de afbeeldingen in de meegeleverde montagehandleiding in acht.

Voorbereiding van de tv

• Doorgaans moet vóór de bevestiging de aanwezige voet van de tv worden verwijderd. Zie
hiervoor de gebruiksaanwijzing van uw tv.

• Leg de tv met de displaykant naar onderen op een zachte en schone ondergrond. Er mag
geen druk op de display worden uitgeoefend. Bescherm waardevolle meubeloppervlakken
tijdens de montage met een geschikte ondergrond.

• Verwijder de aanwezige voet. Afhankelijk van de tv moet deze worden vastgeschroefd of
ingeklemd.

Afbeelding 1:

• Draai de bovenste bevestigingsmoeren los en verwijder de onderste bevestigingsmoeren
van de basisplaats.

• Gebruik hiervoor de meegeleverde moersleutel (I).

• Haal de basisplaat van de wandhouder.

Afb. 2a (montage bij hollewandconstructies):

• Markeer op de montageplaats de positie en de hoogte van de wandhouder. De bevestigings­gaten van de montageplaat moeten gecentreerd boven een houten balk resp. een ander
draagkrachtig montage-element van de wandconstructie worden gepositioneerd. Om deze
positie te bepalen kan bijv. een balkenschuif handig zijn.

Let erop, dat de wandhouder in de goede positie wordt gehouden. De haakopening

voor de bevestiging van de basisplaat moet naar boven zijn gericht.

• Richt de wandhouder met behulp van een waterpas horizontaal uit.

• Teken de noodzakelijke gaten op het montageoppervlak. Gebruik de wandhouder hierbij als
sjabloon.

• Boor de benodigde gaten.

• Schroef de wandhouder met vier schroeven (W-A resp. voor het montageoppervlak geschikte
schroeven uit de speciaalzaak) en sluitringen (W-C) vast.

De meegeleverde pluggen (W-B) worden bij deze vorm van montage niet gebruikt.

Afbeelding 2b (montage bij massievewandconstructies):

• Markeer op de montageplaats de positie en de hoogte van de wandhouder.

Let erop, dat de wandhouder in de juiste positie wordt gehouden. De haakopening

voor de bevestiging van de basisplaat moet naar boven zijn gericht.

• Richt de wandhouder met behulp van een waterpas horizontaal uit.

• Teken de noodzakelijke gaten op het montageoppervlak. Gebruik de wandhouder hierbij als
sjabloon.

• Boor de benodigde gaten en breng hierin de passende pluggen aan (W-B resp. speciale
plug- gen).

• Schroef de wandhouder met vier schroeven (W-A resp. voor het montageoppervlak geschikte
schroeven uit de speciaalzaak) en sluitringen (W-C) vast.

Afbeelding 3:

• Steek de drie kunststof afdekkingen op de montageplaat aan de wand.

• De afdekking met de leidinghouder moet hierbij onderaan worden gemonteerd.

Afbeelding 4:

• Afhankelijk van de positie van de bevestigingspunten op de achterkant van de tv zijn er ver­schillende montagemogelijkheden:

VESA 75x75 / 100x100 / 200x100 / 200x200:

• De VESA-adapterplaten (B en C) moeten niet worden gemonteerd. De tv wordt direct op de
basisplaat gemonteerd.

VESA 300x300 en 400x400:

• Monteer de VESA-adapterplaten (B en C), zoals getoond in afbeelding 4a, op de basisplaat.
Gebruik voor de bevestiging de schroeven (G).

VESA 400x200:

• Monteer de VESA-adapterplaten (B en C), zoals getoond in afbeelding 4b, op de basisplaat.
Gebruik voor de bevestiging de schroeven (G).

Afbeelding 5:

Let er bij de bevestiging van de montageplaat aan de tv te allen tijde op, dat

de juiste schroeven worden gebruikt. Deze moeten niet alleen over het bij de
tv passende schroefdraad beschikken. De schroeven mogen ook niet te lang
zijn, omdat anders de tv beschadigd raakt.

De schroeven mogen echter ook niet te kort zijn, omdat er anders geen ste-

vige verbinding bestaat. De schroeven moeten met ten minste 5 volledige
360°-draadwindingen in het betreffende tapgat van de tv worden geschroefd.

Als de lengte van de schroeven in de meegeleverde montageschroevenset (M)

niet geschikt is voor uw tv, koop dan passende schroeven in de plaatselijke
ijzerwarenwinkel.

Mocht u twijfelen over de juiste lengte van de schroeven, dan raden wij u aan

contact op te nemen met de tv-fabrikant of een betreffende vakman.

De montageplaat moet absoluut in het midden op de tv worden aangebracht.

• Bevestig de basisplaat met geschikte schroeven en borgringen uit de montageschroevenset
(M) aan de achterkant van uw tv (afbeelding 5-1).

• Mocht de achterkant van uw tv gewelfd zijn of wilt u de tv met een grotere afstand aan de
wand monteren, dan kunt u de meegeleverde afstandhouders (M-H resp. M-I) tussen de
basisplaat en de achterkant van de tv plaatsen (afbeelding 5-2).

• Let er bij de montage op, dat de resterende bevestigingsmoeren (uit afbeelding 1) naar de
bovenkant van de tv gericht moeten zijn.

• Gebruik bij het vastschroeven geen geweld, anders raakt de tv beschadigd, verlies van waar­borg/garantie!

Afbeelding 8:

• Draai de schroeven voor de kanteling met de meegeleverde inbussleutel (H).

• Stel de gewenste helling van de tv in en draai de schroeven om de kanteling in te stellen
weer vast.

Onderhoud en reiniging

Het product is onderhoudsvrij en heeft afgezien van een incidentele reiniging met een zachte,
droge doek geen onderhoud nodig.

Gebruik in geen geval schoonmaakmiddelen met een agressieve werking of chemische oplos­middelen, omdat hierdoor de oppervlakken beschadigd kunnen worden.

Verwijdering

Elektronische apparaten zijn recycleerbare stoffen en horen niet bij het huisvuil. Als

het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen
voor afvalverwerking inleveren.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het

milieu.

Technische gegevens

TV-afmeting .................................. 81-140 cm (32-55“)

Belastbaarheid .............................. max. 30 kg

VESA-bevestiging ......................... 75x75

100x100
200x100
200x200
300x300

400x200

400x400 Wandafstand .................. 48-425 mm

Kantelhoek .................................... ±12°

Draaihoek ..................................... ±90°

Tv-helling ...................................... ±3°

Materiaal ....................................... staal / aluminium

Gewicht ......................................... 2,5 kg

Afbeelding 6:

De bovenste bevestigingsmoer van de basisplaat moet ongeveer 4 mm losgedraaid

zijn, zodat de basisplaat moeiteloos op de wandhouder kan worden geplaatst.

• Til de tv met de basisplaat, zoals in de afbeelding wordt getoond, op de wandhouder.

• De bovenste bevestigingsmoer moet in de betreffende haakopening en de draadpen moet in
het onderste lange gat van de wandhouder worden geleid.

• Richt de tv met behulp van een waterpas horizontaal uit en draai de beide bevestigingsmoe­ren vast met de meegeleverde moersleutel.(I)

Afbeelding 7:

• Bevestig het leidingsoog (J) met de betreffende schroef (K) aan de arm van de wandhouder.

• Verbind de aansluitleidingen met uw tv en leid hierbij de leidinghouder aan de wandmontage­plaat en aan het zojuist geïnstalleerde leidingsoog.

Zorg bij het leggen van de kabel voor zoveel speelruimte, dat de kabels bij het bewe-

gen van de wandhouder niet gespannen of ingeklemd worden.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,

microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming

van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie komt bij het afdrukken overeen met de technische
normen op het afdrukken.

Copyright 2019 by Conrad Electronic SE. *2139966_V1_0719_02_dh_m_nl
