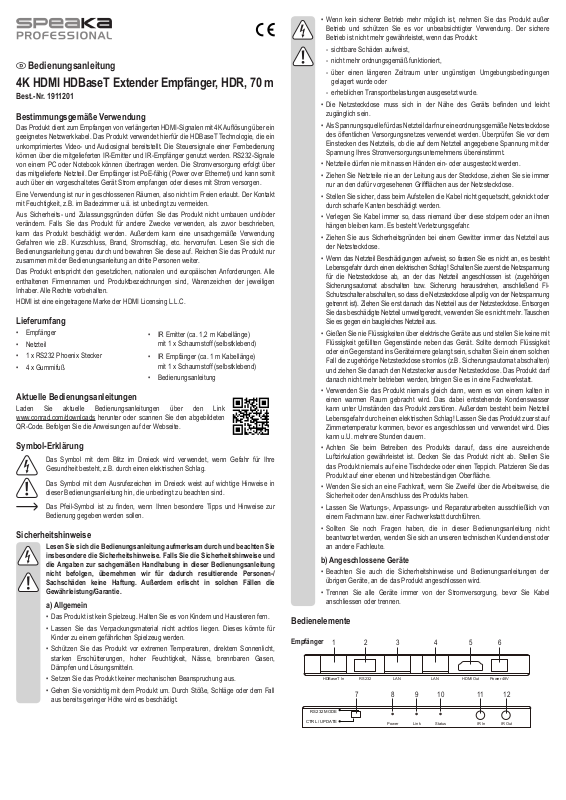

SpeaKa Professional 1911201 Operating Instructions [ml]
Bedienungsanleitung
4K HDMI HDBaseT Extender Empfänger, HDR, 70 m
Best.-Nr. 1911201
Bestimmungsgemäße Verwendung
Das Produkt dient zum Empfangen von verlängerten HDMI-Signalen mit 4K Auösung über ein
geeignetes Netzwerkkabel. Das Produkt verwendet hierfür die HDBaseT Technologie, die ein
unkomprimiertes Video- und Audiosignal bereitstellt. Die Steuersignale einer Fernbedienung
können über die mitgelieferten IR-Emitter und IR-Empfänger genutzt werden. RS232-Signale
von einem PC oder Notebook können übertragen werden. Die Stromversorgung erfolgt über
das mitgelieferte Netzteil. Der Empfänger ist PoE-fähig (Power over Ethernet) und kann somit
auch über ein vorgeschaltetes Gerät Strom empfangen oder dieses mit Strom versorgen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Empfänger
• Netzteil
• 1 x RS232 Phoenix Stecker
• 4 x Gummifuß
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• IR Emitter (ca. 1,2 m Kabellänge)
mit 1 x Schaumstoff (selbstklebend)
• IR Empfänger (ca. 1 m Kabellänge)
mit 1 x Schaumstoff (selbstklebend)
• Bedienungsanleitung
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht
zugänglich sein.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose
des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem
Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der
Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer
nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus
der Netzsteckdose.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht
Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung
für die Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen
Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FISchutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung
getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen
Sie das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr. Tauschen
Sie es gegen ein baugleiches Netzteil aus.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen
Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)
und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf
danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil
Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Achten Sie beim Betreiben des Produkts darauf, dass eine ausreichende
Luftzirkulation gewährleistet ist. Decken Sie das Produkt nicht ab. Stellen Sie
das Produkt niemals auf eine Tischdecke oder einen Teppich. Platzieren Sie das
Produkt auf einer ebenen und hitzebeständigen Oberäche.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Trennen Sie alle Geräte immer von der Stromversorgung, bevor Sie Kabel
anschliessen oder trennen.
Bedienelemente
Empfänger
1 432 5 6
RS232 MODE
CTRL / UPDATE
Power 48VHDMI OutRS232HDBaseT In LAN LAN
1110987 12
IR OutIR InLink StatusPower
Empfänger
1 Anschluss HDBase T Out
2 Anschluss RS232
3 Anschluss LAN
4 Anschluss LAN
5 Anschluss HDMI Out
6 Netzteilanschluss Power 48V
7 Schalter RS232 MODE
und CTRL / UPDATE
8 LED Power
9 LED Link
10 LED Status
11 Anschluss IR In
12 Anschluss IR Out
Inbetriebnahme
a) HDMI-Verbindung
Beispiel Verbindungsdiagramm
Sender Empfänger
HDMI In
RS232
• Schalten Sie alle Geräte aus und trennen diese von der Stromversorgung, bevor Sie die
einzelnen Komponenten verbinden.
• Im Lieferumfang benden sich Gummifüße. Bei Bedarf können Sie diese am Boden des
Empfängers anbringen. Beachten Sie, dass Gummifüße an empndlichen Oberächen
Spuren hinterlassen können. Legen Sie eventuell ein geeignete Unterlage auf die
Oberäche.
• Befolgen Sie die Anweisungen zu Ihrem Sendegerät.
• Verbinden Sie den HDBaseT-Ausgang des Senders und den Anschluss HDBase T In (1)
des Empfängers mit einem CAT6a Netzwerkkabel (RJ45). Beachten Sie die Technischen
Daten zur Länge des Netzwerkkabels.
• Am Anschluss RS232 (2) können Sie einen PC oder Notebook
anschliessen, der Befehle über RS232 ausgibt (z. B. Ein-/Auschalten von
einem kompatiblen Projektor oder Monitor). Im Lieferumfang bendet sich
ein RS232 Phoenix Stecker. Beachten Sie die nebenstehende Abbildung
mit den korrekten Anschlüssen.
• Verbinden Sie einen HD TV/Monitor und den Anschluss HDMI OUT (17) am Empfänger mit
einem geeigneten HDMI-Kabel.
• Verbinden Sie den Flachstecker des Netzteils mit dem Netzteilanschluss Power 48V (6)
und den Netzstecker mit einer geeigneten Netzsteckdose. Falls ein vorgeschalteter Sender
bereits ausreichend Strom über das Netzwerkkabel liefert, ist der Anschluss des Netzteils
nicht notwendig.
b) Kurzbeschreibung der Bedienelemente
Bedienelement Funktion
Anschluss LAN Ethernet Geräte verbinden, wie z. B. Router oder Computer.
Anschluss HDMI Out HD TV/Monitor verbinden.
Netzteilanschluss
Power 48V
Schalter RS232 MODE
und CTRL / UPDATE
LED Power Zeigt an, dass das Produkt mit Strom versorgt wird.
LED Link Zeigt an, dass das Produkt eine HDBaseT-Verbindung
LED Status Zeigt an, dass das Produkt mit einem HDMI-Gerät verbunden
Anschluss IR In: Anschluss für IR-Empfänger.
Anschluss IR Out: Anschluss für IR-Emitter (senden).
Dient auch als Ethernet-Switch. Die Signale arbeiten
bidirektional.
Anschluss für Netzteil.
Umschalter für RS232 Modus und Internetakualisierung der
internen Herstellersoftware.
(Eingang und Ausgang) erkannt hat.
ist.
CAT6a
HDMI Out
HD TV
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
a) Empfänger (RX)
Eingangsspannung/-strom .........48 V/DC 0,5 A
Bandbreite .................................bis zu 18 Gbps
HDMI-Anschluss ........................Sender HDMI-Eingang, Empfänger HDMI-Ausgang
Video-Auösung ........................1080p (Netzwerkkabel CAT6a Länge max. 100 m)
4K 60 Hz 4:4:4 (Netzwerkkabel CAT6a Länge max. 70 m)
Kompatibilität .............................HDCP 2.2, HDR
PoE Ausgangsleistung ...............Bidirektional, RX auf TX: max. 10,6 W
RS232 ........................................Bidirektional
IR-Emitter/-Empfänger ...............Bidirektional
Ethernet Interface ......................100 Mbps
Betriebstemperatur ....................0 bis +55 ºC
Lagertemperatur ........................-10 bis +70 ºC
Betriebs-/Lagerluftfeuchtigkeit ...5 – 90 % relative Luftfeuchte
Abmessungen (L x B x H) ..........143 x 98 x 13 mm
Gewicht ......................................ca. 290 g
b) Netzteil
Eingangsspannung/-strom .........100 - 240 V/AC 0,5 A
Ausgangsspannung/-strom ........48 V/DC 0,5 A
Pege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2019 by Conrad Electronic SE. *1911201_v1_0819_02_hk_m_de(2)
Operating instructions
4K HDMI HDBaseT Extender Receiver, HDR, 70 m
Item no. 1911201
Intended use
The product is designed to receive extended 4K resolution HDMI signals via a suitable network
cable. The product uses HDBaseT technology, which provides an uncompressed video and audio
signal. The control signals of a remote control can be used via the IR emitter and IR receiver included.
RS232 signals from a PC or notebook can be transmitted. Power is supplied via the power adapter
included with the product. The receiver is PoE-capable (Power over Ethernet) and can therefore also
receive power from an upstream device or supply it with power.
This product is intended for indoor use only. Do not use it outdoors. Contact with moisture
(e.g. in a bathroom) must be avoided under all circumstances.
For safety and approval purposes, do not rebuild and/or modify this product. Using the product
for purposes other than those described above may damage the product. In addition, improper
use can cause hazards such as a short circuit, re or electric shock. Read the operating
instructions carefully and store them in a safe place. If you pass the product on to a third party,
please hand over these operating instructions as well.
This product complies with statutory, national and European regulations. All company and
product names contained herein are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
Delivery content
• Receiver
• Power adapter
• 1 x RS232 Phoenix plug
• 4 x rubber feet
Up-to-date operating instructions
Download the up-to-date operating instructions at www.conrad.com/downloads
or scan the QR code shown. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in a triangle indicates that there is a risk to your health,
e.g. due to an electric shock.
The symbol with an exclamation mark in a triangle is used to highlight important
information in these operating instructions that must be observed.
The arrow symbol indicates special information and tips on how to use the product.
Safety instructions
Read the operating instructions carefully and observe in particular the safety
instructions. If you do not follow the safety information and information on
proper handling in these operating instructions, we will assume no liability for
any resulting personal injury or damage to property. Such cases will invalidate
the warranty/guarantee.
a) General information
• The device is not a toy. Keep out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. This may become
dangerous playing material for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity, moisture, ammable gases, vapours and solvents.
• Do not place the product under any mechanical stress.
• Please handle the product carefully. Jolts, impacts or a fall even from a low height
may damage the product.
• IR emitter (about 1.2 m cable length)
with 1 x foam (self-adhesive)
• IR receiver (about 1 m cable length)
with 1 x foam (self-adhesive)
• Operating instructions
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• The mains socket must be located near to the device and be easily accessible.
• Only connect the power adapter to a normal mains socket connected to the public
supply. Before plugging in the power adapter, check whether the voltage stated on
the power adapter complies with the voltage of your electricity supplier.
• Never connect or disconnect power adapters if your hands are wet.
• Never unplug the power adapter from the mains socket by pulling on the cable;
always use the grips on the plug.
• When setting up the product, make sure that the cables are not pinched, kinked
or damaged by sharp edges.
• Always lay the cables so that nobody can trip over or become entangled in them.
This poses a risk of injury.
• For safety reasons, disconnect the power adapter from the mains socket during storms.
• Do not touch the power adapter if there are any signs of damage, as this may
cause a fatal electric shock! Switch off the mains voltage to the socket containing
the power adapter (switch off the corresponding circuit breaker or remove the
safety fuse, and then switch off the corresponding RCD protective switch). You
can then unplug the power adapter from the mains socket. Dispose of the faulty
power adapter in an environmentally friendly manner and discontinue its use.
Replace it with a power adapter of the same design.
• Never pour liquids over electrical devices or place objects lled with liquid next to
the device. If liquid or a foreign object enters the interior of the device nevertheless,
rst power down the respective mains socket (e.g. switch off the circuit breaker)
and then pull the mains plug from the mains socket. Do not operate the product
any more afterwards, but take it to a specialist workshop.
• Never use the product immediately after it has been brought from a cold room into a
warm one. The condensation that forms may destroy the product. The power adapter
may also cause a fatal electric shock! Allow the product to reach room temperature
before connecting it and putting it into use. This may take several hours.
• Ensure there is sufcient air circulation when you operate the product. Never
cover the product. Never place this product on a tablecloth or a carpet. Place the
product on a at and heat-resistant surface.
• Consult a technician if you are not sure how to use or connect the product, or if
you have concerns about safety.
• Maintenance, modications and repairs must only be carried out by a technician
or a specialist repair centre.
• If you have any questions that are not answered in these operating instructions,
please contact our technical customer service or other professionals.
b) Connected devices
• Always observe the safety instructions and operating instructions of any other
devices which are connected to the product.
• Always disconnect all device from the power supply before connecting or
disconnecting cables.
Product overview
Receiver
1 432 5 6
RS232 MODE
CTRL / UPDATE
Power 48VHDMI OutRS232HDBaseT In LAN LAN
1110987 12
IR OutIR InLink StatusPower
Loading...
