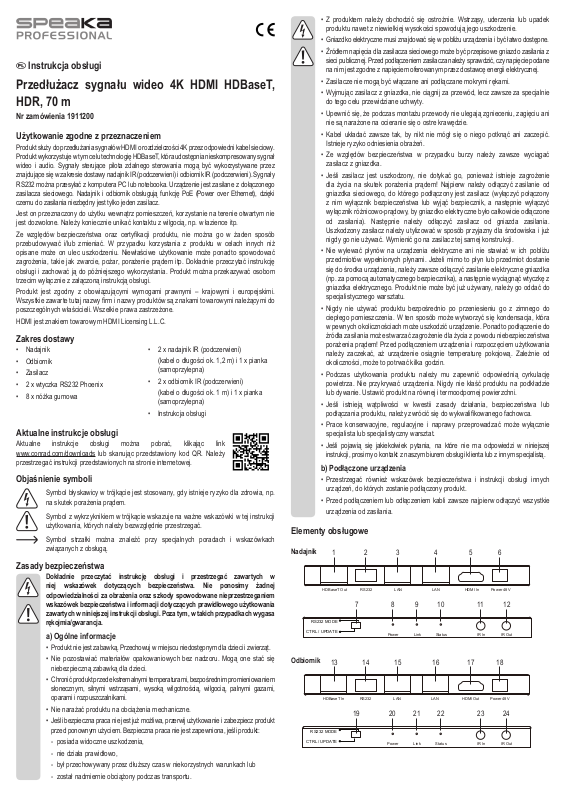

Instrukcja obsługi
Przedłużacz sygnału wideo 4K HDMI HDBaseT,
HDR, 70 m
Nr zamówienia 1911200
Użytkowanie zgodne z przeznaczeniem
Produkt służy do przedłużania sygnałów HDMI o rozdzielczości 4K przez odpowiedni kabel sieciowy.
Produkt wykorzystuje w tym celu technologię HDBaseT, która udostępnia nieskompresowany sygnał
wideo i audio. Sygnały sterujące pilota zdalnego sterowania mogą być wykorzystywane przez
znajdujące się w zakresie dostawy nadajnik IR (podczerwieni) i odbiornik IR (podczerwieni). Sygnały
RS232 można przesyłać z komputera PC lub notebooka. Urządzenie jest zasilane z dołączonego
zasilacza sieciowego. Nadajnik i odbiornik obsługują funkcję PoE (Power over Ethernet), dzięki
czemu do zasilania niezbędny jest tylko jeden zasilacz.
Jest on przeznaczony do użytku wewnątrz pomieszczeń, korzystanie na terenie otwartym nie
jest dozwolone. Należy koniecznie unikać kontaktu z wilgocią, np. w łazience itp.
Ze względów bezpieczeństwa oraz certykacji produktu, nie można go w żaden sposób
przebudowywać i/lub zmieniać. W przypadku korzystania z produktu w celach innych niż
opisane może on ulec uszkodzeniu. Niewłaściwe użytkowanie może ponadto spowodować
zagrożenia, takie jak zwarcie, pożar, porażenie prądem itp. Dokładnie przeczytać instrukcję
obsługi i zachować ją do późniejszego wykorzystania. Produkt można przekazywać osobom
trzecim wyłącznie z załączoną instrukcją obsługi.
Produkt jest zgodny z obowiązującymi wymogami prawnymi – krajowymi i europejskimi.
Wszystkie zawarte tutaj nazwy rm i nazwy produktów są znakami towarowymi należącymi do
poszczególnych właścicieli. Wszelkie prawa zastrzeżone.
HDMI jest znakiem towarowym HDMI Licensing L.L.C.
Zakres dostawy
• Nadajnik
• Odbiornik
• Zasilacz
• 2 x wtyczka RS232 Phoenix
• 8 x nóżka gumowa
Aktualne instrukcje obsługi
Aktualne instrukcje obsługi można pobrać, klikając link
www.conrad.com/downloads lub skanując przedstawiony kod QR. Należy
przestrzegać instrukcji przedstawionych na stronie internetowej.
Objaśnienie symboli
Symbol błyskawicy w trójkącie jest stosowany, gdy istnieje ryzyko dla zdrowia, np.
na skutek porażenia prądem.
Symbol z wykrzyknikiem w trójkącie wskazuje na ważne wskazówki w tej instrukcji
użytkowania, których należy bezwzględnie przestrzegać.
Symbol strzałki można znaleźć przy specjalnych poradach i wskazówkach
związanych z obsługą.
Zasady bezpieczeństwa
Dokładnie przeczytać instrukcję obsługi i przestrzegać zawartych w
niej wskazówek dotyczących bezpieczeństwa. Nie ponosimy żadnej
odpowiedzialności za obrażenia oraz szkody spowodowane nieprzestrzeganiem
wskazówek bezpieczeństwa i informacji dotyczących prawidłowego użytkowania
zawartych w niniejszej instrukcji obsługi. Poza tym, w takich przypadkach wygasa
rękojmia/gwarancja.
a) Ogólne informacje
• Produkt nie jest zabawką. Przechowuj w miejscu niedostępnym dla dzieci i zwierząt.
• Nie pozostawiać materiałów opakowaniowych bez nadzoru. Mogą one stać się
niebezpieczną zabawką dla dzieci.
• Chronić produkt przed ekstremalnymi temperaturami, bezpośrednim promieniowaniem
słonecznym, silnymi wstrząsami, wysoką wilgotnością, wilgocią, palnymi gazami,
oparami i rozpuszczalnikami.
• Nie narażać produktu na obciążenia mechaniczne.
• Jeśli bezpieczna praca nie jest już możliwa, przerwij użytkowanie i zabezpiecz produkt
przed ponownym użyciem. Bezpieczna praca nie jest zapewniona, jeśli produkt:
- posiada widoczne uszkodzenia,
- nie działa prawidłowo,
- był przechowywany przez dłuższy czas w niekorzystnych warunkach lub
- został nadmiernie obciążony podczas transportu.
• 2 x nadajnik IR (podczerwieni)
(kabel o długości ok. 1,2 m) i 1 x pianka
(samoprzylepna)
• 2 x odbiornik IR (podczerwieni)
(kabel o długości ok. 1 m) i 1 x pianka
(samoprzylepna)
• Instrukcja obsługi
• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek
produktu nawet z niewielkiej wysokości spowodują jego uszkodzenie.
• Gniazdko elektryczne musi znajdować się w pobliżu urządzenia i być łatwo dostępne.
• Źródłem napięcia dla zasilacza sieciowego może być przepisowe gniazdo zasilania z
sieci publicznej. Przed podłączeniem zasilacza należy sprawdzić, czy napięcie podane
na nim jest zgodne z napięciem oferowanym przez dostawcę energii elektrycznej.
• Zasilacze nie mogą być włączane ani podłączane mokrymi rękami.
• Wyjmując zasilacz z gniazdka, nie ciągnij za przewód, lecz zawsze za specjalnie
do tego celu przewidziane uchwyty.
• Upewnić się, że podczas montażu przewody nie ulegają zgnieceniu, zagięciu ani
nie są narażone na ocieranie się o ostre krawędzie.
• Kabel układać zawsze tak, by nikt nie mógł się o niego potknąć ani zaczepić.
Istnieje ryzyko odniesienia obrażeń.
• Ze względów bezpieczeństwa w przypadku burzy należy zawsze wyciągać
zasilacz z gniazdka.
• Jeśli zasilacz jest uszkodzony, nie dotykać go, ponieważ istnieje zagrożenie
dla życia na skutek porażenia prądem! Najpierw należy odłączyć zasilanie od
gniazdka sieciowego, do którego podłączony jest zasilacz (wyłączyć połączony
z nim wyłącznik bezpieczeństwa lub wyjąć bezpiecznik, a następnie wyłączyć
wyłącznik różnicowo-prądowy, by gniazdko elektryczne było całkowicie odłączone
od zasilania). Następnie należy odłączyć zasilacz od gniazda zasilania.
Uszkodzony zasilacz należy utylizować w sposób przyjazny dla środowiska i już
nigdy go nie używać. Wymienić go na zasilacz tej samej konstrukcji.
• Nie wylewać płynów na urządzenia elektryczne ani nie stawiać w ich pobliżu
przedmiotów wypełnionych płynami. Jeżeli mimo to płyn lub przedmiot dostanie
się do środka urządzenia, należy zawsze odłączyć zasilanie elektryczne gniazdka
(np. za pomocą automatycznego bezpiecznika), a następnie wyciągnąć wtyczkę z
gniazdka elektrycznego. Produkt nie może być już używany, należy go oddać do
specjalistycznego warsztatu.
• Nigdy nie używać produktu bezpośrednio po przeniesieniu go z zimnego do
ciepłego pomieszczenia. W ten sposób może wytworzyć się kondensacja, która
w pewnych okolicznościach może uszkodzić urządzenie. Ponadto podłączenie do
źródła zasilania może stwarzać zagrożenie dla życia z powodu niebezpieczeństwa
porażenia prądem! Przed podłączeniem urządzenia i rozpoczęciem użytkowania
należy zaczekać, aż urządzenie osiągnie temperaturę pokojową. Zależnie od
okoliczności, może to potrwać kilka godzin.
• Podczas użytkowania produktu należy mu zapewnić odpowiednią cyrkulację
powietrza. Nie przykrywać urządzenia. Nigdy nie kłaść produktu na podkładzie
lub dywanie. Ustawić produkt na równej i termoodpornej powierzchni.
• Jeśli istnieją wątpliwości w kwestii zasady działania, bezpieczeństwa lub
podłączania produktu, należy zwrócić się do wykwalikowanego fachowca.
• Prace konserwacyjne, regulacyjne i naprawy przeprowadzać może wyłącznie
specjalista lub specjalistyczny warsztat.
• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej
instrukcji, prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalistą.
b) Podłączone urządzenia
• Przestrzegać również wskazówek bezpieczeństwa i instrukcji obsługi innych
urządzeń, do których zostanie podłączony produkt.
• Przed podłączeniem lub odłączeniem kabli zawsze najpierw odłączyć wszystkie
urządzenia od zasilania.
Elementy obsługowe
Nadajnik
Odbiornik
1 432 5 6
RS232 MODE
CTRL / UPDATE
13 161514 17 18
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
1110987 12
IR OutIR InLink StatusPower
Power 48VHDMI OutRS232HDBaseT In LAN LAN
2322212019 24
IR OutIR InLink StatusPower
Nadajnik
CAT6a
1 Przyłącze HDBase T Out
2 Przyłącze RS232
3 Przyłącze LAN
4 Przyłącze LAN
5 Przyłącze HDMI In
6 Przyłącze sieciowe Power 48 V
7 Włącznik RS232 MODE i
CTRL / UPDATE
8 Dioda LED Power
9 Dioda LED Link
10 Dioda LED Status
11 Przyłącze IR In
12 Przyłącze IR Out
Odbiornik
13 Przyłącze HDBase T In
14 Przyłącze RS232
15 Przyłącze LAN
16 Przyłącze LAN
17 Przyłącze HDMI Out
18 Przyłącze sieciowe Power 48 V
19 Włącznik RS232 MODE i
CTRL / UPDATE
20 Dioda LED Power
21 Dioda LED Link
22 Dioda LED Status
23 Przyłącze IR In
24 Przyłącze IR Out
Uruchomienie
a) Połączenie HDMI
Przykładowy schemat połączeń
Nadajnik Odbiornik
HDMI In
RS232
• Przed podłączeniem poszczególnych komponentów wyłączyć wszystkie urządzenia i
odłączyć je od zasilania.
• W zakresie dostawy znajdują się nóżki gumowe. W razie potrzeby można je umieścić na
spodzie nadajnika i odbiornika. Należy pamiętać, że gumowe nóżki mogą pozostawiać
ślady na delikatnych powierzchniach. Ewentualnie położyć odpowiednią podkładkę na
powierzchni.
• Połączyć urządzenie HDMI (np. odtwarzacz Blu-Ray, przystawkę TV Box) oraz przyłącze
HDMI In (5) z nadajnikiem, używając odpowiedniego kabla HDMI.
• Połączyć przyłącze HDBase T Out (1) nadajnika z przyłączem HDBase T In (13)
odbiornika, używając kabla CAT6a. Zwrócić uwagę na dane techniczne dot. długości o typu
kabla sieciowego.
• Do przyłącza RS232 (2, 14) można podłączyć komputer PC lub
notebook, który wysyła komendy przez RS232 (np. włączanie/wyłączanie
kompatybilnego projektora lub monitora). W zakresie dostawy znajdują
się 2 wtyczki RS232 Phoenix. Zwrócić uwagę na ilustrację obok
przedstawiającą poprawne przyłącza.
• Połączyć telewizor HD/monitor i przyłącze HDMI Out (17) odbiornika, używając
odpowiedniego kabla HDMI.
• Połączyć płaską wtyczkę zasilacza z przyłączem zasilacza Power 48V (6) oraz zasilacz z
odpowiednim gniazdkiem sieciowym. Odbiornik jest zasilany przez kabel sieciowy.
b) Krótki opis elementów obsługi
Element obsługi Funkcja
Przyłącze LAN Podłączanie urządzeń Ethernet, np. routera lub komputera.
Przyłącze HDMI In Podłączanie urządzenia HDMI.
Przyłącze HDMI Out Podłączanie telewizora HD / monitora.
Przyłącze sieciowe
Power 48 V
Włącznik RS232 MODE i
CTRL / UPDATE
Dioda LED Power Wskazuje, że produkt jest zasilany energią elektryczną.
Dioda LED Link Wskazuje, że produkt wykrył połączenie HDBaseT (wejście i
Dioda LED Status Wskazuje, że produkt jest połączony z urządzeniem HDMI.
Przyłącze IR In Przyłącze do odbiornika IR (podczerwieni).
Przyłącze IR Out Przyłącze do nadajnika IR (podczerwieni).
Służy także jako przełącznik Ethernet. Sygnały pracują
dwukierunkowo.
Przyłącze zasilacza.
Przełącznik do trybu RS232 i aktualizacji internetowej
wewnętrznego oprogramowania producenta.
wyjście).
HDMI Out
HD TV
Pielęgnacja i czyszczenie
• Przed każdym czyszczeniem odłączaj produkt od zasilania elektrycznego.
• W żadnym wypadku nie należy używać agresywnych środków czyszczących, płynu
czyszczącego na bazie alkoholu ani innych chemicznych roztworów, gdyż mogą one
uszkodzić obudowę lub nawet negatywnie wpłynąć na działanie urządzenia.
• Do czyszczenia produktu używaj suchej, niepozostawiającej włókien szmatki.
Utylizacja
Urządzenia elektroniczne mogą być poddane recyklingowi i nie zaliczają się do
odpadów z gospodarstw domowych. Produkt należy utylizować po zakończeniu jego
eksploatacji zgodnie z obowiązującymi przepisami prawnymi.
W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.
Dane techniczne
a) Nadajnik (TX) / odbiornik (RX)
Napięcie wejściowe /
prąd wejściowy ..........................48 V/DC 0,5 A
Szerokość pasma ......................do 18 Gbps
Przyłącze HDMI .........................wejście HDMI nadajnika, wyjście HDMI odbiornika
Rozdzielczość wideo .................1080p (kabel sieciowy CAT6a o maks. długości 100 m)
4K 60 Hz 4:4:4 (kabel sieciowy CAT6a o maks. długości 70 m)
Kompatybilność .........................HDCP 2.2, HDR
Moc wyjściowa ...........................Dwukierunkowa
TX na RX: maks. 14,4 W / RX na TX: maks. 10,6 W
RS232 ........................................Dwukierunkowe
Nadajnik/odbiornik IR
(podczerwieni) ...........................Dwukierunkowy
Złącze Ethernet .........................100 Mbps
Temperatura pracy .....................od 0 do +55ºC
Temperatura składowania ..........od -10 do +70ºC
Wilgotność powietrza podczas
pracy/składowania .....................Względna wilgotność powietrza 5–90%
Wymiary (dł. x szer. x wys.) .......143 x 98 x 13 mm (każde urządzenie)
Waga .........................................ok. 575 g
b) Zasilacz
Napięcie wejściowe /
prąd wejściowy ..........................100–240 V/AC 0,5 A
Napięcie wyjściowe /
prąd wyjściowy ..........................48 V/DC 0,5 A
To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy
(www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie,
tworzenie mikrolmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest
zabronione bez pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada
stanowi technicznemu urządzeń w chwili druku.
Copyright 2019 by Conrad Electronic SE. *1911200_v1_0819_02_hk_m_pl
Loading...
