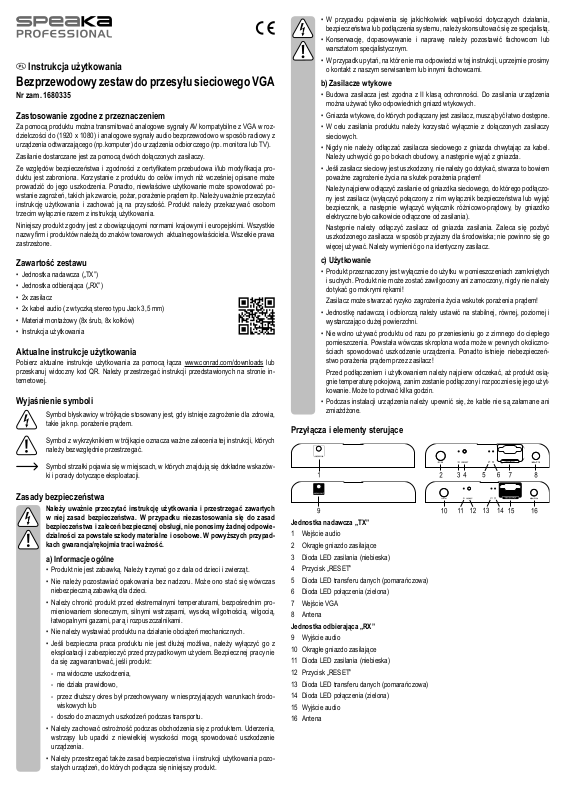

SpeaKa Professional 1680335 Operating Instructions [pl]
Instrukcja użytkowania
Bezprzewodowy zestaw do przesyłu sieciowego VGA
Nr zam. 1680335
Zastosowanie zgodne z przeznaczeniem
Za pomocą produktu można transmitować analogowe sygnały AV kompatybilne z VGA w rozdzielczości do (1920 x 1080) i analogowe sygnały audio bezprzewodowo w sposób radiowy z
urządzenia odtwarzającego (np.komputer) do urządzenia odbiorczego (np. monitora lub TV).
Zasilanie dostarczane jest za pomocą dwóch dołączonych zasilaczy.
Ze względów bezpieczeństwa i zgodności z certykatem przebudowa i/lub modykacja produktu jest zabroniona. Korzystanie z produktu do celów innych niż wcześniej opisane może
prowadzić do jego uszkodzenia. Ponadto, niewłaściwe użytkowanie może spowodować powstanie zagrożeń, takich jak zwarcie, pożar, porażenie prądem itp. Należy uważnie przeczytać
instrukcję użytkowania i zachować ją na przyszłość. Produkt należy przekazywać osobom
trzecim wyłącznie razem z instrukcją użytkowania.
Niniejszy produkt zgodny jest z obowiązującymi normami krajowymi i europejskimi. Wszystkie
nazwy rm i produktów należą do znaków towarowych aktualnego właściciela. Wszelkie prawa
zastrzeżone.
Zawartość zestawu
• Jednostka nadawcza („TX”)
• Jednostka odbierająca („RX”)
• 2x zasilacz
• 2x kabel audio (z wtyczką stereo typu Jack 3,5 mm)
• Materiał montażowy (8x śrub, 8x kołków)
• Instrukcja użytkowania
Aktualne instrukcje użytkowania
Pobierz aktualne instrukcje użytkowania za pomocą łącza www.conrad.com/downloads lub
przeskanuj widoczny kod QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej.
Wyjaśnienie symboli
Symbol błyskawicy w trójkącie stosowany jest, gdy istnieje zagrożenie dla zdrowia,
takie jak np. porażenie prądem.
Symbol z wykrzyknikiem w trójkącie oznacza ważne zalecenia tej instrukcji, których
należy bezwzględnie przestrzegać.
• W przypadku pojawienia się jakichkolwiek wątpliwości dotyczących działania,
bezpieczeństwa lub podłączenia systemu, należy skonsultować się ze specjalistą.
• Konserwację, dopasowywanie i naprawę należy pozostawić fachowcom lub
warsztatom specjalistycznym.
• W przypadku pytań, na które nie ma odpowiedzi w tej instrukcji, uprzejmie prosimy
o kontakt z naszym serwisantem lub innymi fachowcami.
b) Zasilacze wtykowe
• Budowa zasilacza jest zgodna z II klasą ochronności. Do zasilania urządzenia
można używać tylko odpowiednich gniazd wtykowych.
• Gniazda wtykowe, do których podłączany jest zasilacz, muszą być łatwo dostępne.
• W celu zasilania produktu należy korzystać wyłącznie z dołączonych zasilaczy
sieciowych.
• Nigdy nie należy odłączać zasilacza sieciowego z gniazda chwytając za kabel.
Należy uchwycić go po bokach obudowy, a następnie wyjąć z gniazda.
• Jeśli zasilacz sieciowy jest uszkodzony, nie należy go dotykać, stwarza to bowiem
poważne zagrożenie życia na skutek porażenia prądem!
Należy najpierw odłączyć zasilanie od gniazdka sieciowego, do którego podłączony jest zasilacz (wyłączyć połączony z nim wyłącznik bezpieczeństwa lub wyjąć
bezpiecznik, a następnie wyłączyć wyłącznik różnicowo-prądowy, by gniazdko
elektryczne było całkowicie odłączone od zasilania).
Następnie należy odłączyć zasilacz od gniazda zasilania. Zaleca się pozbyć
uszkodzonego zasilacza w sposób przyjazny dla środowiska; nie powinno się go
więcej używać. Należy wymienić go na identyczny zasilacz.
c) Użytkowanie
• Produkt przeznaczony jest wyłącznie do użytku w pomieszczeniach zamkniętych
i suchych. Produkt nie może zostać zawilgocony ani zamoczony, nigdy nie należy
dotykać go mokrymi rękami!
Zasilacz może stwarzać ryzyko zagrożenia życia wskutek porażenia prądem!
• Jednostkę nadawczą i odbiorczą należy ustawić na stabilnej, równej, poziomej i
wystarczająco dużej powierzchni.
• Nie wolno używać produktu od razu po przeniesieniu go z zimnego do ciepłego
pomieszczenia. Powstała wówczas skroplona woda może w pewnych okolicznościach spowodować uszkodzenie urządzenia. Ponadto istnieje niebezpieczeństwo porażenia prądem przez zasilacz!
Przed podłączeniem i użytkowaniem należy najpierw odczekać, aż produkt osiągnie temperaturę pokojową, zanim zostanie podłączony i rozpocznie się jego użytkowanie. Może to potrwać kilka godzin.
• Podczas instalacji urządzenia należy upewnić się, że kable nie są załamane ani
zmiażdżone.
Przyłącza i elementy sterujące
Symbol strzałki pojawia się w miejscach, w których znajdują się dokładne wskazów-
ki i porady dotyczące eksploatacji.
Zasady bezpieczeństwa
Należy uważnie przeczytać instrukcję użytkowania i przestrzegać zawartych
w niej zasad bezpieczeństwa. W przypadku niezastosowania się do zasad
bezpieczeństwa i zaleceń bezpiecznej obsługi, nie ponosimy żadnej odpowiedzialności za powstałe szkody materialne i osobowe. W powyższych przypadkach gwarancja/rękojmia traci ważność.
a) Informacje ogólne
• Produkt nie jest zabawką. Należy trzymać go z dala od dzieci i zwierząt.
• Nie należy pozostawiać opakowania bez nadzoru. Może ono stać się wówczas
niebezpieczną zabawką dla dzieci.
• Należy chronić produkt przed ekstremalnymi temperaturami, bezpośrednim promieniowaniem słonecznym, silnymi wstrząsami, wysoką wilgotnością, wilgocią,
łatwopalnymi gazami, parą i rozpuszczalnikami.
• Nie należy wystawiać produktu na działanie obciążeń mechanicznych.
• Jeśli bezpieczna praca produktu nie jest dłużej możliwa, należy wyłączyć go z
eksploatacji i zabezpieczyć przed przypadkowym użyciem. Bezpiecznej pracy nie
da się zagwarantować, jeśli produkt:
- ma widoczne uszkodzenia,
- nie działa prawidłowo,
- przez dłuższy okres był przechowywany w niesprzyjających warunkach środo-
wiskowych lub
- doszło do znacznych uszkodzeń podczas transportu.
• Należy zachować ostrożność podczas obchodzenia się z produktem. Uderzenia,
wstrząsy lub upadki z niewielkiej wysokości mogą spowodować uszkodzenie
urządzenia.
• Należy przestrzegać także zasad bezpieczeństwa i instrukcji użytkowania pozostałych urządzeń, do których podłącza się niniejszy produkt.
Jednostka nadawcza „TX”
1 Wejście audio
2 Okrągłe gniazdo zasilające
3 Dioda LED zasilania (niebieska)
4 Przycisk „RESET”
5 Dioda LED transferu danych (pomarańczowa)
6 Dioda LED połączenia (zielona)
7 Wejście VGA
8 Antena
Jednostka odbierająca „RX”
9 Wyjście audio
10 Okrągłe gniazdo zasilające
11 Dioda LED zasilania (niebieska)
12 Przycisk „RESET”
13 Dioda LED transferu danych (pomarańczowa)
14 Dioda LED połączenia (zielona)
15 Wyjście audio
16 Antena
Wybór miejsca instalacji, zasięg
Produkt oferuje bezprzewodowy przesył analogowego sygnału wideo kompatybilnego z VGA i
sygnału audio (poziom liniowy). Do przesyłu używa się technologii 5 GHz.
Nie ustawiać urządzeń w taki sposób, że przedmioty/urządzenia, mury/szyba lub osoby będą
znajdować się pomiędzy jednostką nadawczą i odbiorczą, ponieważ w ten sposób także docho
dzi do ograniczenia zasięgu.
Ze względu na różnego rodzaju wpływy na transmisje radiowe, nie da się niestety zagwarantować niniejszego zasięgu. Spróbuj zmienić nakierowanie i miejsce ustawienia jednostki
nadawczej i odbiorczej. Zmniejsz odległość między urządzeniami, korzystając np. z dłuższego
kabla VGA (o lepszej jakości).
Należy w odpowiedni sposób chronić powierzchnie cennych mebli przed zadrapaniami, wgnieceniami lub przefarbowaniem powstałymi na skutek umieszczenia na nich urządzenia.
Moduł nadawczy i odbiorczy można także przykręcić w określonym miejscu. W zależności od
podłoża, należy użyć odpowiednich śrub i - jeśli jest to konieczne - kołków. Należy zwrócić
szczególną uwagę na to, aby podczas wiercenia lub przykręcania śrub żadne kable ani przewody nie zostały uszkodzone. Przed przykręceniem urządzeń należy najpierw sprawdzić, czy
przesył wideo jest bez zakłóceń.
Podłączenie i uruchomienie
Przykład:
Mały zasięg
• Utrzymywać dystans od innych urządzeń, które korzystają z tej samej częstotliwości (np.
ruter).
• Spróbuj zmienić nakierowanie anteny. Optymalne ustawienie jest wtedy, gdy anteny są ustawione równolegle względem siebie. Gdy zamiast tego krańce anten są zwrócone do siebie,
-
rezultatem jest bardzo mały zasięg.
Brak dźwięku
• Wybierz w urządzeniu odtwarzającym prawidłowe wejście/wyjście.
• Sprawdzić ustawienia głośności wzg. czy jest aktywna redukcja szumów.
• Wejście/wyjście audio działa na poziomie linii.
Konserwacja i czyszczenie
Przed rozpoczęciem czyszczenia produktu, należy odłączyć go od napięcia/zasilania.
Nie należy używać silnie działających detergentów, alkoholu ani innych rozpuszczalników chemicznych, ponieważ może to spowodować uszkodzenie obudowy lub ograniczyć funkcjonowanie urządzenia.
Do czyszczenia produktu należy używać suchej, niestrzępiącej się szmatki.
Deklaracja zgodności (DOC)
My, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, deklarujemy, że produkt
ten jest zgodny z postanowieniami Dyrektywy 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem inter-
netowym: www.conrad.com/downloads
Wybierz język, klikając na symbol agi i wprowadź numer katalogowy produktu w
polu wyszukiwania; następnie możesz pobrać deklarację zgodności UE w formacie
pdf.
Należy najpierw wyłączyć wszystkie urządzenia, które chce się połączyć z jednost-
ką nadawczą i odbiorczą.
• Połączyć wejścia VGA (7) modułu nadawczego za pomocą odpowiedniego kabla z wejściem
VGA komputera. Jeżeli jest potrzebny sygnał audio, dostępne jest stereofoniczne wejście
audio (gniazdo stereo typu Jack 3,5 mm).
• Podłączyć wejście VGA (15) modułu odbiorczego monitora lub telewizora. Połączyć wyjście
audio (9) z instalacją stereo itd. (lub monitora/telewizora).
• Połącz okrągłe gniazdo jednostki nadawczej i odbiorczej za pomocą wtyczki z dołączonych
zasilaczy (budowa obu zasilaczy jest identyczna).
• Na koniec podłącz zasilacze, każdy do jednego gniazda wtykowego.
• Włącz urządzenia podłączone do jednostki nadawczej i jednostki odbiorczej.
• Diody LED z przodu jednostki nadawczej i jednostki odbiorczej pokazują działanie:
- Dioda LED zasilania (3, 11): Dioda LED zapala się, jednostka nadawcza/odbiorcza jest
podłączona do zasilania.
- Dioda LED przesyłu danych (5, 13): Dioda LED wskazuje, czy są przesyłane dane wideo/
audio (dioda LED miga szybko) wzg. gdy jest nawiązywane połączenie (dioda LED miga
powoli)
- Dioda LED połączenia (6, 14): Dioda LED wskazuje, czy urządzenia są połączone ze sobą
drogą radiową.
Aby nawiązać połączenie, urządzenia podłączone do jednostki nadawczej i jednost-
ki odbiorczej muszą być włączone i gotowe do eksploatacji.
Rozwiązywanie ewentualnych problemów
Brak obrazu
• Włącz wszystkie urządzenia lub połącz jednostkę nadawczą i odbiorczą poprzez zasilacz z
napięciem roboczym.
• Podczas gdy jednostka nadawcza i odbiorcza są połączone z napięciem roboczym, wciśnij
przycisk „RESET” kolejno na jednostce nadawczej w obu urządzeniach.
• Zmniejsz odległość pomiędzy jednostką nadawczą i odbiorczą, zmień miejsce ustawienia.
Nie ustawiać urządzeń w taki sposób, że przedmioty/urządzenia, mury/szyba lub osoby będą
znajdować się pomiędzy jednostką nadawczą i odbiorczą, ponieważ w ten sposób także
dochodzi do ograniczenia zasięgu.
• Nie ustawiaj żadnych urządzeń na jednostce nadawczej/odbiorczej, ani nie stawiaj ich pomiędzy innymi urządzeniami. W znacznym stopniu zmniejsza to zasięg sygnału radiowego.
• Użyj wysokiej jakości kabla VGA.
• Wejście/wyjście VGA obsługuje tylko analogowe sygnały VGA.
• Wybierz odpowiednie wejście na telewizorze/monitorze.
• Odłącz jednostkę nadawczą/odbiorczą na kilka sekund od napięcia roboczego.
• Sprawdź ustawienia podłączonych do jednostki nadawczej/odbiorczej urządzeń; np. czy te-
lewizor może wyświetlać sygnał wideo odebrany z odtwarzacza. W celu wykonania testu
połącz odtwarzacz bezpośrednio do telewizora/monitora.
Zakłócenia obrazu, zanik obrazu i dźwięku
• Zmniejsz odległość pomiędzy jednostką nadawczą i odbiorczą, zmień miejsce ustawienia.
• Odłączyć na kilka sekund jednostkę nadawczą/odbiorczą od zasilania lub wcisnąć na obu
urządzeniach przycisk „RESET”.
Utylizacja
Urządzenia elektroniczne zawierają surowce wtórne; pozbywanie się ich wraz z
odpadami domowymi nie jest dozwolone. Po zakończeniu eksploatacji produktu
należy go zutylizować zgodnie z obowiązującymi przepisami prawnymi.
Dane techniczne
a) Jednostka nadawcza („TX”)
Napięcie robocze ..........................5 V/DC
Częstotliwość przesyłania ............ 5180 - 5240 MHz
Moc przesyłania ............................ 10 dBm
Zasięg ........................................... do 200 m (w przypadku bezpośredniego połączenia pomię-
Protokół przesyłu .......................... HDbitT
Obsługiwana częstotliwość ........... 1920 x 1080, 1680 x 1050, 1440 x 900, 1360 x 768,
Wejście VGA ................................. 1 (tylko sygnały analogowe, RGBHV)
Wymiary ........................................ 195,5 x 138,5 x 32 mm (Szer. x Głęb. x Wys.)
Waga ............................................ ok. 575 g
b) Jednostka odbierająca („RX”)
Napięcie robocze .......................... 5 V/DC
Wyjście VGA ................................. 1 (tylko sygnały analogowe, RGBHV)
Latencja ....................................... ok. 0,22 s
Wymiary ........................................ 195,5 x 138,5 x 32 mm (Szer. x Głęb. x Wys.)
Waga ............................................ ok. 575 g
c) Zasilacz (2 szt. w zestawie)
Napięcie zasilania ......................... 100 - 240 V/AC, 50/60 Hz
Wyjście ......................................... 5 V/DC, 3 A
d) Informacje ogólne
Warunki użytkowania .................... Temperatura od -10 °C do +50 °C, względna wilgotność
Warunki przechowywania ............. Temperatura od -15 °C do +55 °C, względna wilgotność
To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy
(www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie, tworzenie mikrolmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione bez
pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w chwili druku.
© Copyright 2019 by Conrad Electronic SE. 1680335_V3_0119_02_VTP_m_pl
dzy jednostką nadawczą i jednostką odbiorcza)
1280 x 1024, 1280 x 960, 1280 x 720, 1024 x 768,
800 x 600, po 60 Hz
powietrza <90%, bez kondensacji
powietrza <90%, bez kondensacji
Loading...
