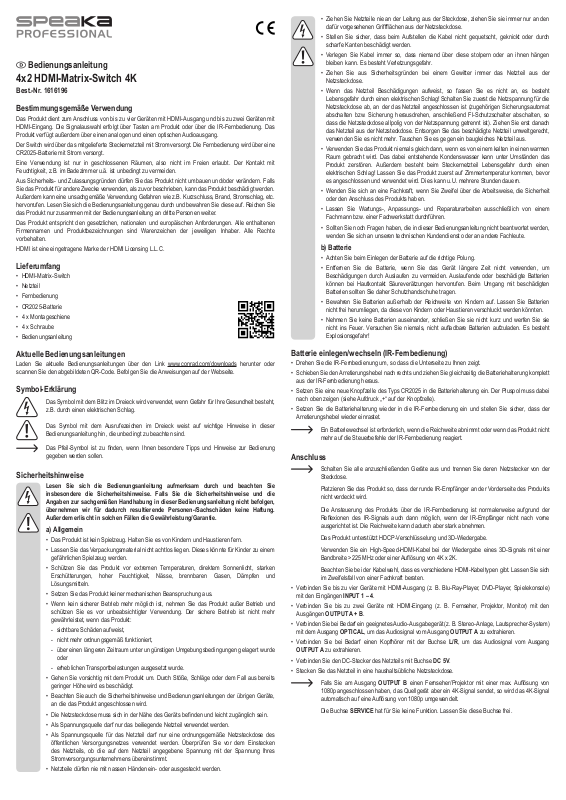

Bedienungsanleitung

4x2 HDMI-Matrix-Switch 4K

Best.-Nr. 1616196

Bestimmungsgemäße Verwendung

Das Produkt dient zum Anschluss von bis zu vier Geräten mit HDMI-Ausgang und bis zu zwei Geräten mit
HDMI-Eingang. Die Signalauswahl erfolgt über Tasten am Produkt oder über die IR-Fernbedienung. Das
Produkt verfügt außerdem über einen analogen und einen optischen Audioausgang.

Der Switch wird über das mitgelieferte Steckernetzteil mit Strom versorgt. Die Fernbedienung wird über eine
CR2025-Batterie mit Strom versorgt.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden.
Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.

HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.

Lieferumfang

• HDMI-Matrix-Switch

• Netzteil

• Fernbedienung

• CR2025-Batterie

• 4 x Montageschiene

• 4 x Schraube

• Bedienungsanleitung

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den

dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch

scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen
bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der
Netzsteckdose.

• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht
Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die
Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen Sicherungsautomat

abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so
dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach
das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht,
verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil aus.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das
Produkt zerstören. Außerdem besteht beim Steckernetzteil Lebensgefahr durch einen
elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor
es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Batterie

• Achten Sie beim Einlegen der Batterie auf die richtige Polung.

• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden, um

Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien
können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten
Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien
nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie
nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht
Explosionsgefahr!

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,

z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem

gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und

schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde

oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits

geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.

• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des

öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken
des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres
Stromversorgungsunternehmens übereinstimmt.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

Batterie einlegen/wechseln (IR-Fernbedienung)

• Drehen Sie die IR-Fernbedienung um, so dass die Unterseite zu Ihnen zeigt.

• Schieben Sie den Arretierungshebel nach rechts und ziehen Sie gleichzeitig die Batteriehalterung komplett

aus der IR-Fernbedienung heraus.

• Setzen Sie eine neue Knopfzelle des Typs CR2025 in die Batteriehalterung ein. Der Pluspol muss dabei
nach oben zeigen (siehe Aufdruck „+“ auf der Knopfzelle).

• Setzen Sie die Batteriehalterung wieder in die IR-Fernbedienung ein und stellen Sie sicher, dass der
Arretierungshebel wieder einrastet.

Ein Batteriewechsel ist erforderlich, wenn die Reichweite abnimmt oder wenn das Produkt nicht

mehr auf die Steuerbefehle der IR-Fernbedienung reagiert.

Anschluss

Schalten Sie alle anzuschließenden Geräte aus und trennen Sie deren Netzstecker von der

Steckdose.

Platzieren Sie das Produkt so, dass der runde IR-Empfänger an der Vorderseite des Produkts

nicht verdeckt wird.

Die Ansteuerung des Produkts über die IR-Fernbedienung ist normalerweise aufgrund der

Reexionen des IR-Signals auch dann möglich, wenn der IR-Empfänger nicht nach vorne
ausgerichtet ist. Die Reichweite kann dadurch aber stark abnehmen.

Das Produkt unterstützt HDCP-Verschlüsselung und 3D-Wiedergabe.

Verwenden Sie ein High-Speed-HDMI-Kabel bei der Wiedergabe eines 3D-Signals mit einer

Bandbreite >225 MHz oder einer Auösung von 4K x 2K.

Beachten Sie bei der Kabelwahl, dass es verschiedene HDMI-Kabeltypen gibt. Lassen Sie sich

im Zweifelsfall von einer Fachkraft beraten.

• Verbinden Sie bis zu vier Geräte mit HDMI-Ausgang (z. B. Blu-Ray-Player, DVD-Player, Spielekonsole)
mit den Eingängen INPUT 1 – 4.

• Verbinden Sie bis zu zwei Geräte mit HDMI-Eingang (z. B. Fernseher, Projektor, Monitor) mit den
Ausgängen OUTPUT A + B.

• Verbinden Sie bei Bedarf ein geeignetes Audio-Ausgabegerät (z. B. Stereo-Anlage, Lautsprecher-System)
mit dem Ausgang OPTICAL, um das Audiosignal vom Ausgang OUTPUT A zu extrahieren.

• Verbinden Sie bei Bedarf einen Kopfhörer mit der Buchse L/R, um das Audiosignal vom Ausgang

OUTPUT A zu extrahieren.

• Verbinden Sie den DC-Stecker des Netzteils mit Buchse DC 5V.

• Stecken Sie das Netzteil in eine haushaltsübliche Netzsteckdose.

Falls Sie am Ausgang OUTPUT B einen Fernseher/Projektor mit einer max. Auösung von

1080p angeschlossen haben, das Quellgerät aber ein 4K-Signal sendet, so wird das 4K-Signal
automatisch auf eine Auösung von 1080p umgewandelt.

Die Buchse SERVICE hat für Sie keine Funktion. Lassen Sie diese Buchse frei.

Inbetriebnahme

a) Ein-/Ausschalten

• Das Produkt ist immer eingeschaltet, wenn es mit Strom versorgt wird.

• Um das Produkt auszuschalten, schalten Sie die Steckdose stromlos oder trennen Sie das Netzteil.

b) Signalauswahl über IR-Fernbedienung

• Drücken Sie im oberen Bedienfeld entweder die Tasten IN1 – IN4 oder drücken Sie wiederholt eine der

Pfeiltasten, um das Quellgerät auszuwählen. Die zugehörige LED leuchtet am Produkt.
Das Signal des Quellgerätes wird auf dem Gerät ausgegeben, das mit OUTPUT A verbunden ist.

• Im unteren Bedienfeld können Sie das Quellgerät auswählen, dessen Signal auf dem Gerät, das mit

OUTPUT B verbunden ist, ausgegeben wird.

c) Signalauswahl über Tasten am Produkt

• Drücken Sie wiederholt die Taste OUT A, um das Quellgerät auszuwählen. Die zugehörige LED leuchtet

am Produkt.
Das Signal des Quellgerätes wird auf dem Gerät ausgegeben, das mit OUTPUT A verbunden ist.

• Mit der Taste OUT B können Sie das Quellgerät auswählen, dessen Signal auf dem Gerät, das mit
OUTPUT B verbunden ist, ausgegeben wird.

d) EDID

Die integrierte EDID-Funktion hilft Ihnen dabei, Formatprobleme bei der HDMI-Übertragung zu lösen.
In der Regel kommunizieren die beiden miteinander verbundenen HDMI-Geräte (z. B. Blu-ray-Player und

Fernseher) vor der Übertragung, um die Video- und Tonauösung festzulegen. Tritt hierbei ein Fehler auf,
bleibt der Bildschirm dunkel oder es kommt kein Ton.

Mit dem EDID-Emulator können Sie ein bestimmtes Format festlegen. So ist es z. B. möglich, eine Ausgabe
von 4K fest vorzugeben, selbst wenn Sie neben Ihrem 4K-TV parallel ein weiteres Gerät angeschlossen
haben, welches dieses Format nicht unterstützt.

Mit den DIP-Schaltern (Schalter oben = 1 / Schalter unten = 0) können Sie folgende AV-Ausgaben festlegen:

AV-Ausgabe DIP-Schalter

720p, 2CH Audio 0000

1080p, 2CH Audio 0001

1080p, Dolby/DTS 5.1 0010

1080p, HD Audio 7.1 0011

3D, 2CH Audio 0100

3D, Dolby/DTS 5.1 0101

3D, HD Audio 7.1 0110

4K@30Hz, 2CH Audio 0111

4K@30Hz, Dolby/DTS 5.1 1000

4K@30Hz, HD Audio 7.1 1001

4K@60Hz (4:2:0), 2CH Audio 1010

4K@60Hz (4:2:0), Dolby/DTS 5.1 1011

4K@60Hz (4:2:0), HD Audio 7.1 1100

4K@60Hz, 2CH Audio 1101

4K@60Hz, Dolby/DTS 5.1 1110

4K@60Hz, HD Audio 7.1 1111

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,

das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für
das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die
Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen­Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,
unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

a) HDMI-Matrix Switch

Betriebsspannung ................................. 5 V/DC

Eingänge ..............................................4 x HDMI

Ausgänge .............................................2 x HDMI, 1 x optisch, 1 x 3,5 mm Klinke

Auösung .............................................. max. 3840x2160 Pixel

Farbraum .............................................. RGB, YCbCr4:4:4, YCbCr4:2:2

Farbtiefe ...............................................8-Bit, 10-Bit, 12-Bit

HDCP-Kompatibilität ............................. HDCP 2.2, HDCP 1.4

HDMI-Audioformate .............................. PCM2.0 / 5.1 / 7.1CH, Dolby5.1, DTS5.1, Dolby-TrueHD, DTS-HD

Optische Audioformate ......................... LPCM 2CH, LPCM 5.1, Dolby Digital 2 / 5.1CH, DTS 2 / 5.1CH

Analoges Audioformat ..........................Stereo (R/L) 2CH

ESD-Schutz .......................................... ± 8kV (Luftspaltentladung), ± 4kV (Kontaktentladung)

Betriebsbedingungen ............................ 0 bis +40 °C, 20 – 90 % rF

Lagerbedingungen ................................ -20 bis +60 °C, 20 – 90 % rF

Abmessungen (B x H x T) ....................130 x 28 x 94 mm

Gewicht ................................................. 363 g

b) Netzteil

Eingangsspannung ............................... 100 – 240 V/AC, 50/60 Hz

Ausgangsspannung/-strom ................... 5 V/DC, 1 A

c) Fernbedienung

Spannungsversorgung .........................CR2025-Batterie

Montage

• Lösen Sie an der linken und rechten Gehäuseseite jeweils die oberen beiden Schrauben.

• Befestigen Sie an beiden Seiten jeweils eine Montageschiene mit den zuvor gelösten Schrauben.

• Befestigen Sie das Produkt z. B. an der Unterseite einer Tischplatte.

Pege und Reinigung

• Trennen Sie das Produkt vor der Reinigung von den angeschlossenen Geräten und ziehen Sie das
Netzteil aus der Steckdose.

• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es
deshalb niemals.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das
Gehäuse, dies führt zu Kratzspuren.

• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt werden.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Copyright 2018 by Conrad Electronic SE. *1616196_v1_0618_02_IPL_m_de

Operating instructions

4x2 HDMI matrix switch 4K

Item no. 1616196

Intended use

The product is used to connect up to four devices with an HDMI output and up to two devices with an HDMI
input. The signals are selected via buttons on the product or on the IR remote control. The product also has
an analogue and an optical audio output.

The switch is supplied with power via the included power adapter. The remote control is supplied with power
via a CR2025 battery.

This product is intended for indoor use only. Do not use it outdoors. Contact with moisture (e.g. in bathrooms)
must be avoided under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for
purposes other than those described above may damage the components. In addition, improper use can

cause hazards such as a short circuit, re or electric shock. Read the instructions carefully and store them

in a safe place. Only make this product available to third parties together with its operating instructions.
This product complies with statutory national and European regulations. All company and product names are

trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.

Package contents

• HDMI matrix switch

• Power adapter

• Remote control

• CR2025 battery

• 4x mounting rail

• 4x screw

• Operating instructions

• Do not touch the mains adapter if there are any signs of damage, as this may cause a fatal
electric shock! Switch off the mains voltage to the socket containing the power adapter (switch
off at the corresponding circuit breaker or remove the safety fuse, and then switch off at
the corresponding RCD protective switch). You can then unplug the mains adapter from the
mains socket. Dispose of the faulty mains adapter in an environmentally friendly manner and
discontinue use. Replace it with a power adapter of the same design.

• Never use the product immediately after it has been brought from a cold room into a warm
one. The condensation generated could destroy the product. The plug-in power adapter also
involves the risk to life from an electric shock! Allow the product to reach room temperature
before connecting it and putting it to use. This may take several hours.

• Consult a technician if you are not sure how to use or connect the product.

• Maintenance, modications and repairs must be done by a technician or a specialist repair
centre.

• If you have questions which remain unanswered by these operating instructions, contact our
technical support service or other technical personnel.

b) Battery

• Ensure that the battery is inserted in the correct polarity.

• To prevent battery leakage, remove the battery if you do not plan to use the product for an
extended period. Leaking or damaged batteries may cause acid burns when they come into
contact with skin. Always use protective gloves when handling damaged batteries.

• Keep batteries out of the reach of children. Do not leave batteries lying around, as they
constitute a choking hazard for children and pets.

• Batteries must not be dismantled, short-circuited or thrown into re. Never recharge non-
rechargeable batteries. Danger of explosion!

Inserting/replacing the battery (IR remote control)

• Turn the IR remote control so that the bottom faces you.

• Slide the locking lever to the right and at the same time pull the battery holder completely out of the IR
remote control.

• Insert a new CR2025 coin cell into the battery holder. The plus pole has to point upwards (see imprint "+"
on the coin cell).

• Place the battery holder back into the IR remote control and make sure that the locking lever snaps in.

Replace the battery if the range decreases or if the product no longer responds to the IR remote

control.

Up-to-date operating instructions

To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR code on this
page. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health, e.g. due to

an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important information in

these operating instructions. Always read this information carefully.

The arrow symbol alerts the user to the presence of important tips and notes on using the

device.

Safety instructions

Read the operating instructions and safety information carefully. If you do not follow the
safety information and information on proper handling in these operating instruction, we
will assume no liability for any resulting personal injury or damage to property. Such
cases will invalidate the warranty/guarantee.

a) General information

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a dangerous toy
for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,

moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent unauthorised
use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height may
damage the product.

• Always observe the safety and operating instructions of any other devices which are
connected to the product.

• The mains outlet must be located near to the device and be easily accessible.

• Only power the product using the mains adapter provided.

• Only connect the power adapter to a normal mains socket connected to the public supply.
Before plugging in the power adapter, check whether the voltage stated on the power adapter
complies with the voltage of your electricity supplier.

• Never connect or disconnect power adapters if your hands are wet.

• Never unplug the mains adapter from the mains socket by pulling on the cable; always use
the grips on the plug.

• When setting up the product, make sure that the cables are not pinched, kinked or damaged
by sharp edges.

• Always lay the cables so that nobody can trip over or become entangled in them. This poses
a risk of injury.

• For safety reasons, disconnect the power adapter from the mains socket during storms.

Connection

Turn off all devices you wish to connect and remove their mains plugs from the mains socket.

Place the product in such a way that the round IR receiver on the front of the product is not

covered.

Due to the reections of the IR signal, it is normally also possible to control the product via the

IR remote control even if the IR receiver does not face forward. However, this may reduce the
range considerably.

The product supports HDCP encryption and 3D playback.

Use high-speed HDMI cables for the playback of a 3D signal with a bandwidth >225 MHz or a

resolution of 4K x 2K.

When choosing a cable, please be aware that there are different types of HDMI cables. If you

are unsure which type of cable to use, consult a technician.

• Connect up to four devices with an HDMI output (e.g. Blu-ray player, DVD player, game console) with the

inputs INPUT 1 – 4.

• Connect up to two devices with an HDMI input (e.g. television, projector, monitor) with the outputs

OUTPUT A + B.

• If required, connect a suitable audio output device (e.g. stereo, speaker system) with the OPTICAL output
to extract the audio signal from the OUTPUT A output.

• If required, connect headphones with the L/R socket to extract the audio signal from the OUTPUT A
output.

• Connect the DC plug of the power adapter to the DC 5V socket.

• Insert the power adapter into a normal household mains socket.

If you connect a TV/projector with a maximum resolution of 1080p with OUTPUT B but the

source device is sending a 4K signal, the 4K signal is automatically converted to a resolution of
1080p.

The SERVICE socket has no function for the user. This socket should remain free.

Operation

a) Switching on and off

• The product is always switched on if it is supplied with power.

• In order to switch off the product, switch off the socket or unplug the power adapter.

b) Signal selection via IR remote control

• Either press the IN1-IN4 buttons in the top panel or repeatedly press one of the arrow keys to select the

source device. The corresponding LED lights up on the product.
The signal of the source device is output to the device connected with OUTPUT A.

• In the lower control panel, you can select the source device whose signal is output to the device connected

to OUTPUT B.

c) Signal selection via buttons on the product

• Repeatedly press the OUT A button to select the source device. The corresponding LED lights up on the

product.
The signal of the source device is output to the device connected with OUTPUT A.

• Press the OUT B button to select the source device whose signal is output to the device connected to

OUTPUT B.

d) EDID

The integrated EDID function helps you to solve problems with the HDMI data transfer format.
Usually, two connected HDMI devices (e.g. Blu-ray player and television) communicate before transmission

to determine video and sound resolution. If an error occurs in this case, the screen remains dark or there
is no sound.

The EDID emulator allows you to specify a certain format. This allows you to specify an output of 4K even if
your 4K TV is connected in parallel with another device that does not support the format.

The DIP switches (top switch position = 1 / bottom switch position = 0), allows you to set the following AV
outputs:

AV output DIP switch

720p, 2CH audio 0000

1080p, 2CH audio 0001

1080p, Dolby/DTS 5.1 0010

1080p, HD audio 7.1 0011

3D, 2CH audio 0100

3D, Dolby/DTS 5.1 0101

3D, HD audio 7.1 0110

4K@30Hz, 2CH audio 0111

4K@30Hz, Dolby/DTS 5.1 1000

4K@30Hz, HD audio 7.1 1001

4K@60Hz (4:2:0), 2CH audio 1010

4K@60Hz (4:2:0), Dolby/DTS 5.1 1011

4K@60Hz (4:2:0), HD audio 7.1 1100

4K@60Hz, 2CH audio 1101

4K@60Hz, Dolby/DTS 5.1 1110

4K@60Hz, HD audio 7.1 1111

Disposal

a) Product

Electronic devices are recyclable waste and must not be disposed of in the household waste.

Always dispose of the product according to the relevant statutory regulations.

Remove any inserted batteries and dispose of them separately from the product.

b) Batteries

You are required by law to return all used batteries (Battery Directive). Batteries must not be

placed in household waste.

Batteries containing hazardous substances are labelled with this symbol to indicate that disposal

in household waste is forbidden. The abbreviations for heavy metals in batteries are: Cd =
Cadmium, Hg = Mercury, Pb = Lead (indicated on the battery, e.g. below the trash icon on the
left).

Used batteries can be returned to local collection points, our stores or battery retailers.

You thus full your statutory obligations and contribute to the protection of the environment.

Technical Data

a) HDMI matrix switch

Operating voltage ................................. 5 V/DC

Inputs .................................................... 4 x HDMI

Outputs ................................................. 2 x HDMI, 1 x optical, 1 x 3.5 mm jack

Resolution ............................................. max. 3840 x 2160 pixels

Colour space ........................................ RGB, YCbCr4:4:4, YCbCr4:2:2

Colour depth ......................................... 8-bit, 10-bit, 12-bit

HDCP compatibility ...............................HDCP 2.2, HDCP 1.4

HDMI audio formats .............................. PCM2.0 / 5.1 / 7.1CH, Dolby5.1, DTS5.1, Dolby TrueHD, DTS-HD

Optical audio formats ............................ LPCM 2CH, LPCM 5.1, Dolby Digital 2 / 5.1CH, DTS 2 / 5.1CH

Analogue audio format ......................... Stereo (R/L) 2CH

ESD protection ..................................... ± 8kV (air gap discharge), ± 4kV (contact discharge)

Operating conditions ............................. 0 to +40 °C, 20 – 90% RH

Storage conditions ................................ -20 to +60 ºC, 20 – 90% RH

Dimensions (W x H x D) ....................... 130 x 28 x 94 mm

Weight .................................................. 363 g

b) Power adapter

Input voltage ......................................... 100 – 240 V/AC, 50/60 Hz

Output voltage / current ........................ 5 V/DC, 1 A

c) Remote control

Power supply ........................................ CR2025 battery

Mounting

• Loosen both upper screws on the left and right side of the housing.

• Attach the mounting rail on both sides with the previously removed screws.

• Fasten the product, for example, on the bottom side of a tabletop.

Care and cleaning

• Before cleaning, disconnect the product from the connected devices and disconnect the mains adapter
from the socket.

• This product does not contain any components that require maintenance. Never attempt to open or
disassemble it.

• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may damage the
casing or cause the product to malfunction.

• A dry, soft and clean cloth is sufcient for cleaning. Do not apply too much pressure on the case, this could
cause scratch marks.

• Dust can be easily removed using a soft and clean long-haired brush.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming or the capture in

electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited.
This publication represent the technical status at the time of printing.

Copyright 2018 by Conrad Electronic SE. *1616196_v1_0618_02_IPL_m_en

Mode d'emploi

Commutateur matriciel HDMI 4x2 4K

N° de commande 1616196

Utilisation prévue

Le produit sert à raccorder jusqu'à quatre appareils avec une sortie HDMI et jusqu'à deux appareils avec une
entrée HDMI. La sélection du signal s’effectue par les touches situées sur le produit ou via la télécommande
IR. Le produit dispose en outre d'une sortie audio analogique et d'une optique.

Le commutateur est alimenté en courant via le bloc d'alimentation enchable fourni. La télécommande est

alimentée en courant grâce à une pile CR2025.
L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est

interdite. Tout contact avec l'humidité (par ex.: dans une salle de bain) est à éviter absolument.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modication du produit est
interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, vous risquez de

l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit,
incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un
tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms
d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des
propriétaires correspondants. Tous droits réservés.

HDMI est une marque déposée de HDMI Licensing L.L.C.

Contenu

• Switch matrice HDMI

• Bloc d'alimentation

• Télécommande

• Pile CR2025

• 4 rails de montage

• 4 vis

• Mode d'emploi

Mode d’emploi actualisé

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR
illustré. Suivez les instructions du site Web.

Explication des symboles

Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc

électrique.

Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des

consignes importantes du mode d'emploi qui doivent impérativement être respectées.

Le symbole de la èche précède les conseils et remarques spéciques à l'utilisation.

Consignes de sécurité

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de
sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel
résultant du non respect des consignes de sécurité et des instructions d’utilisation du
présent mode d’emploi. En outre, la garantie est annulée dans de tels cas.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux
domestiques.

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux
pour les enfants.

• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de

secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de vapeurs et de

solvants.

• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez­le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si
le produit :

- présente des traces de dommages visibles,

- ne fonctionne plus comme il devrait,

- a été rangé dans des conditions inadéquates sur une longue durée, ou

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible

hauteur, sufsent pour endommager l’appareil.

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les
autres appareils connectés au produit.

• La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.

• Comme source de tension, seul le bloc d'alimentation fourni doit être utilisé.

• Comme source de tension pour le bloc d'alimentation, utilisez uniquement une prise de
courant en parfait état de marche et qui soit raccordée au réseau d'alimentation public. Avant

de brancher le bloc d'alimentation, vériez si la tension indiquée sur le bloc d'alimentation

correspond à la tension de votre fournisseur d'électricité.

• Ne jamais brancher ou débrancher les blocs d'alimentation quand vous avez les mains
mouillées.

• Ne tirez jamais sur le câble pour débrancher le bloc d'alimentation de la prise de courant ;
retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet.

• Lors de l'installation du produit, assurez-vous que les câbles ne soient pas écrasés, pliés ou
endommagés par des bords coupants.

• Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent accrochées
à ceux-ci. Cela entraîne des risques de blessures.

• Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par temps d'orage.

• Si le bloc d'alimentation est endommagé, ne le touchez pas : il existe un danger de mort par
électrocution ! Coupez d'abord la tension d'alimentation de la prise du réseau sur laquelle
le bloc d'alimentation est branché (déconnectez le coupe-circuit automatique ou retirez le
fusible, puis coupez le disjoncteur différentiel approprié de sorte que la prise de courant soit
déconnectée sur tous les pôles). Seulement après, débranchez le bloc d'alimentation de la
prise de courant. Éliminez le bloc d'alimentation endommagé en respectant l'environnement
et ne l'utilisez plus. Remplacez-le par un autre du même type !

• N’allumez jamais l’appareil immédiatement quand il vient de passer d’une pièce froide à une
pièce chaude. L’eau de condensation qui en résulterait pourrait détruire l'appareil dans le
pire des cas. Par ailleurs, le bloc d'alimentation constitue un danger de mort par un choc
électrique ! Laissez l’appareil s’acclimater à la température ambiante avant de le brancher et
de le mettre en marche. Selon les cas, cela peut prendre plusieurs heures.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de
fonctionnement, la sécurité ou le branchement de l'appareil.

• Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée par un
spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous
vous prions de vous adresser à notre service technique ou à un expert.

b) Pile

• Respecter la polarité lors de la mise en place de la pile.

• Enlevez la pile si l'appareil n'est pas utilisé pendant une durée de temps prolongée, an d'éviter
des dommages dus à des fuites. Des piles qui fuient ou qui sont endommagées peuvent
provoquer des brûlures acides lors du contact avec la peau ; l'utilisation de gants protecteurs
appropriés est par conséquent recommandée pour manipuler les piles corrompues.

• Conservez les piles hors de la portée des enfants. Ne pas laisser les piles sans surveillance,
car elles risquent d'être avalées par des enfants ou des animaux domestiques.

• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne tentez jamais
de recharger des piles classiques non rechargeables. Un risque d'explosion existe.

Insertion/remplacement de la pile (Télécommande IR)

• Tournez la télécommande IR de manière à ce que le dos soit face à vous.

• Faites glissez le dispositif de blocage vers la droite, tout en tirant complètement le support de la pile de
la télécommande IR.

• Insérez une nouvelle pile bouton de type CR2025 dans le support de pile. Le pôle positif doit être dirigé
vers le haut (voir l’impression « + » sur la pile bouton).

• Replacez le support de la pile dans la télécommande IR et assurez-vous que le dispositif de blocage soit
bien enclenché.

Un changement de pile est nécessaire lorsque la portée se réduit ou si le produit ne répond plus

aux commandes de la télécommande IR.

Connexion

Éteignez tous les appareils à connecter et débranchez leurs ches de secteur de la prise de

courant.

Positionnez le produit de sorte que le récepteur rond à infrarouge placé sur le devant de la

télécommande ne soit pas obstrué.

En raison du reet du signal IR, la commande du produit via la télécommande IR est

normalement possible que si le récepteur infrarouge n'est pas orienté vers l'avant. Cela peut
toutefois diminuer fortement la portée.

Le produit supporte le cryptage HDCP et la lecture en 3D.

Utilisez un câble HDMI haute débit lors d’une lecture d’un signal 3D avec une largeur de

bande de > 225 MHz ou une résolution de 4K x 2K.

Considérez avec soin le choix du câble car il existe différents types de câble HDMI. Demandez

conseil à un technicien spécialisé en cas de doute.

• Raccordez jusqu'à quatre appareils avec une sortie HDMI (par ex. lecteur Blu-Ray, lecteur DVD, console
de jeux) avec les entrées INPUT 1 – 4.

• Raccordez jusqu'à deux appareils avec une entrée HDMI (par ex. téléviseur, projecteur, moniteur) aux
sorties OUTPUT A + B.

• Raccordez en cas de besoin un périphérique de sortie audio (par ex. chaîne stéréo, haut-parleurs etc.) à
la sortie OPTICAL pour extraire le signal audio de la sortie OUTPUT A.

• En cas de besoin, branchez un casque sur la prise L/R pour extraire le signal audio de la sortie OUTPUT A.

• Branchez la che DC du bloc d'alimentation sur la prise DC 5V.

• Branchez le bloc d’alimentation sur une prise de courant domestique standard.

Si vous raccordez un téléviseur/projecteur avec une dénition maximale de 1080 p à la sortie

OUTPUT B mais que l'appareil source envoie un signal 4K, alors ce signal 4K sera converti

automatiquement en une dénition de 1080 p.

La prise de SERVICE a en elle-même aucune fonction. Laissez cette prise libre.

Mise en service

a) Marche/arrêt

• Le produit est toujours allumé dès qu'il est alimenté en courant.

• Pour éteindre le produit, coupez la tension provenant de la prise de courant ou débranchez le bloc
d'alimentation.

b) Sélection du signal via la télécommande IR

• Appuyez sur le pupitre supérieur des commandes soit sur les touches IN1 – IN4 ou appuyez plusieurs

fois sur l'une des touches échées pour sélectionner l'appareil source. Le voyant à LED correspondant

sur le produit s'allume.
Le signal de l'appareil source est diffusé sur l'appareil qui est raccordé à OUTPUT A.

• Sur le pupitre inférieur des commandes, vous pouvez sélectionner l'appareil source dont le signal doit être
diffusé sur l'appareil raccordé à OUTPUT B.

c) Sélection du signal via les touches sur le produit

• Appuyez à plusieurs reprises sur la touche OUT A an de sélectionner l'appareil source. Le voyant à LED
correspondant sur le produit s'allume.

Le signal de l'appareil source est diffusé sur l'appareil qui est raccordé à OUTPUT A.

• Grâce à la touche OUT B, vous pouvez sélectionner l'appareil source dont le signal doit être diffusé sur
l'appareil raccordé à OUTPUT B.

d) EDID

La fonction EDID intégrée vous aide à résoudre les problèmes de format lors de la transmission HDMI.
En règle générale, les deux appareils HDMI raccordés l'un à l'autre (par ex. un lecteur Blu-Ray et un

téléviseur) communiquent avant la transmission pour déterminer la dénition vidéo et sonore. Si une erreur

se produit, l'écran reste sombre ou il n’y a pas de son.

Grâce à l'émulateur EDID, vous pouvez dénir un format spécique. Ainsi, il est possible de spécier par

ex. une sortie 4K, même si vous avez raccordé en parallèle à votre téléviseur 4K un autre appareil qui ne
prend pas en charge ce format.

À l'aide des interrupteurs DIP (interrupteur en haut = 1/interrupteur en bas = 0), vous pouvez dénir les

modes AV suivantes :

Mode AV Commutateur DIP

720p, audio 2 canaux 0000

1080p, audio 2 canaux 0001

1080p, Dolby/DTS 5.1 0010

1080p, HD Audio 7.1 0011

3D, audio 2 canaux 0100

3D, Dolby/DTS 5.1 0101

3D, HD Audio 7.1 0110

4K@30Hz, audio 2 canaux 0111

4K@30Hz, Dolby/DTS 5.1 1000

4K@30Hz, HD Audio 7.1 1001

4K@60Hz (4:2:0), audio 2 canaux 1010

4K@60Hz (4:2:0), Dolby/DTS 5.1 1011

4K@60Hz (4:2:0), HD audio 7.1 1100

4K@60Hz, audio 2 canaux 1101

4K@60Hz, Dolby/DTS 5.1 1110

4K@60Hz, HD Audio 7.1 1111

Élimination des déchets

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec

les ordures ménagères. À la n de sa durée de vie, mettez l’appareil au rebut conformément aux

dispositions légales en vigueur.

Retirez les piles insérées et éliminez-les séparément du produit.

b) Piles/batteries

Le consommateur nal est légalement tenu (ordonnance relative à l'élimination des piles

usagées) de rapporter toutes les piles/batteries usagées, il est interdit de les jeter dans les
ordures ménagères.

Les piles/batteries qui contiennent des substances toxiques sont marquées par les icônes ci-

contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour
le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se
trouve sur les piles/batteries, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/batteries usagées aux centres de récupération de votre
commune, à nos succursales ou à tous les points de vente de piles/batteries.

Vous respecterez ainsi les ordonnances légales et contribuerez à la protection de l’environnement.

Données techniques

a) Commutateur matriciel HDMI

Tension de fonctionnement ...................5 V/CC

Entrées ................................................. 4 x HDMI

Sorties .................................................. 2 HDMI, 1 optique, 1 jack 3,5 mm

Dénition ............................................... 3840 x 2160 pixels maxi

Espace colorimétrique .......................... RVB, YCbCr4:4:4, YCbCr4:2:2

Intensité de couleur .............................. 8 bits, 10 bits, 12 bits

Compatibilité HDCP ..............................HDCP 2.2, HDCP 1.4

Formats audio HDMI ............................ PCM2.0/5.1/7.1CH, Dolby5.1, DTS5.1, Dolby-TrueHD, DTS-HD

Formats audio optiques ........................ LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH

Format audio analogique ...................... stéréo (R/L) 2CH

Protection ESD ..................................... ± 8kV (décharge électrostatique), ± 4kV (décharge par contact)

Conditions de fonctionnement .............. de 0 à + 40 °C, 20 – 90 % HR

Conditions de stockage ........................ de -20 à +60 °C, 20 – 90 % HR

Dimensions (L x H x P) ......................... 130 x 28 x 94 mm

Poids ..................................................... 363 g

b) Bloc d'alimentation

Tension d’entrée ...................................100 – 240 V/CA, 50/60 Hz

Tension/courant de sortie .....................5 V/DC, 1 A

c) Télécommande

Alimentation en énergie ........................ pile CR2025

Montage

• Desserrez sur les côtés gauche et droit du boîtier les deux vis supérieures.

• Fixez des deux côtés un rail de montage avec les vis retirées précédemment.

• Fixez le produit par ex. sous une table.

Entretien et nettoyage

• Débranchez le produit avant le nettoyage des appareils connectés et enlevez le bloc d’alimentation de
la prise.

• N'essayez en aucun cas d'ouvrir ou de démonter le boîtier de l'appareil ; celui-ci ne contient aucune pièce
pouvant être réparée par l'utilisateur.

• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d’autres produits chimiques pour
le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.

• Un chiffon doux, sec et propre suft pour nettoyer l'appareil. N'appuyez pas trop fort sur la surface du
boîtier pour éviter de le rayer.

• La poussière est facile à enlever au moyen d'un pinceau propre et souple à poils longs.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies,

microlms, ou la capture dans des systèmes de traitement électronique des données exigent l'approbation écrite préalable

de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment
de la mise sous presse.

Copyright 2018 by Conrad Electronic SE. *1616196_v1_0618_02_IPL_m_fr

Gebruiksaanwijzing

4x2 HDMI Matrix Switch 4K

Bestelnr. 1616196

Doelmatig gebruik

Het product is bestemd voor het aansluiten van maximaal vier apparaten met een HDMI-uitgang en
maximaal twee apparaten met een HDMI-ingang. De signaalkeuze gebeurt via toetsen op het product of via
de IR-afstandsbediening. Het product beschikt bovendien over een analoge en een optische audio-uitgang.

De switch wordt via de meegeleverde netvoedingadapter van stroom voorzien. De afstandsbediening wordt
via een batterij van het type CR2025 van stroom voorzien.

Het product is alleen bedoeld voor gebruik in gesloten ruimtes dus gebruik buitenshuis is niet toegestaan.
Contact met vocht, bijv. in badkamers dient absoluut te worden vermeden.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan.
Indien het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het
product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als
gevolg bijvoorbeeld kortsluiting, brand, elektrische schok, enz. Lees de gebruiksaanwijzing zorgvuldig door
en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Het product voldoet aan alle wettelijke, nationale en Europese richtlijnen. Alle vermelde bedrijfs- en
productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

HDMI is een geregistreerd merk van HDMI Licensing L.L.C.

Omvang van de levering

• HDMI Matrix Switch

• Netstroomadapter

• Afstandsbediening

• CR2025-batterij

• 4 x montagerail

• 4 x schroeven

• Gebruiksaanwijzing

• Trek de netspanningsadapter nooit aan de stroomkabel uit het stopcontact, maar trek deze er
altijd aan de daarvoor bestemde greepvlakken uit.

• Wanneer u het product installeert, zorg er dan voor dat de kabels niet platgedrukt, geknikt of
door scherpe randen beschadigd worden.

• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt kan raken. Er
bestaat kans op verwondingen.

• Haal de netspanningsadapter om veiligheidsredenen bij onweer altijd uit het stopcontact.

• Raak de netspanningsadapter niet aan wanneer deze beschadigingen vertoont; levensgevaar
door een elektrische schok! Schakel eerst de netspanning van het stopcontact uit, waarop
de netspanningsadapter is aangesloten (door de bijbehorende zekering uit te schakelen of
eruit te draaien, aangesloten FI-aardlekschakelaar uit te schakelen, zodat het stopcontact
van alle polen ontkoppeld is). Trek daarna pas de stekker van de netspanningsadapter uit
het stopcontact. Zorg ervoor, dat de beschadigde netspanningsadapter op milieuvriendelijke
wijze wordt verwijderd en gebruik hem niet langer. Vervang de netspanningsadapter door een
identiek exemplaar.

• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is
overgebracht. De condens die hierbij ontstaat, kan in bepaalde gevallen het product
onherstelbaar beschadigen. Bovendien bestaat er bij een netvoedingadapter levensgevaar
door een elektrische schok! Laat het product eerst op kamertemperatuur komen voordat u het
aansluit en gebruikt. Dit kan eventueel enkele uren duren.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten
van het product.

• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een
daartoe bevoegde werkplaats.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan
contact op met onze technische dienst of andere technisch specialisten.

b) Batterij

• Zorg ervoor dat de batterij met de juiste polariteit in het product wordt gelegd.

• Verwijder de batterij uit het apparaat als u dat voor langere tijd niet denkt te zullen
gebruiken om beschadiging door lekken te voorkomen. Lekkende of beschadigde batterijen
kunnen bij contact met de huid chemische brandwonden veroorzaken. Gebruik daarom
veiligheidshandschoenen om beschadigde batterijen aan te pakken.

• Bewaar batterijen buiten het bereik van kinderen. Laat batterijen niet rondslingeren omdat het
gevaar bestaat dat kinderen of huisdieren ze inslikken.

• Batterijen mogen niet uit elkaar gehaald, kortgesloten of verbrand worden. Probeer nooit niet­oplaadbare batterijen op te laden. Er bestaat explosiegevaar!

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de
afgebeelde QR-Code. Volg de instructies op de website.

Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw

gezondheid bestaat bijv. door elektrische schokken.

Het symbool met het uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze

gebruiksaanwijzing die beslist opgevolgd moeten worden.

Het pijl-symbool ziet u waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies.
Indien u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze
gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor de
daardoor ontstane schade aan personen of voorwerpen. Bovendien vervalt in dergelijke
gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het uit de buurt van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk
speelgoed kunnen worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge
vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg
ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden
gegarandeerd als het product:

- zichtbaar is beschadigd,

- niet meer naar behoren werkt,

- tijdens een langere periode is opgeslagen onder slechte omstandigheden, of

- tijdens het vervoer aan hoge belastingen onderhevig is geweest.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte
kunnen het product beschadigen.

• Neem ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die op
het product zijn aangesloten.

• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk bereikbaar
zijn.

• Gebruik als spanningsbron uitsluitend de meegeleverde netspanningsadapter.

• Als spanningsbron voor de netspanningsadapter mag uitsluitend een goedgekeurd
stopcontact van het openbare elektriciteitsnet gebruikt worden. Controleer voor het aansluiten
van de netspanningsadapter op het stopcontact of de op de netspanningsadapter aangegeven
spanning overeenkomt met de spanning van uw stroomleverancier.

• Netspanningsadapters mogen nooit met natte handen in het stopcontact gestoken of eruit
getrokken worden.

Batterij plaatsen/vervangen (IR-afstandsbediening)

• Draai de IR-afstandsbediening om, zodat de onderkant naar u wijst.

• Schuif de blokkeerhendel naar rechts en trek tegelijkertijd de batterijhouder volledig uit de IR­afstandsbediening.

• Plaats een nieuwe knoopcel van het type CR2025 in de batterijhouder. De pluspool moet daarbij naar
boven wijzen (zie opdruk “+” op de knoopcel).

• Plaats de batterijhouder weer in de IR-afstandsbediening en zorg ervoor dat de blokkeerhendel weer
vastklikt.

De batterij moet worden vervangen als het bereik afneemt of als het product niet meer op de

sturingsbevelen van de IR-afstandsbediening reageert.

Aansluiting

Schakel alle aan te sluiten apparaten uit en trek de stekkers van die apparaten uit het

stopcontact.

Zet het product zo neer dat de ronde IR-ontvanger aan de voorkant van het product niet wordt

afgedekt.

 DoorreectiesvanhetIR-signaalkanhetproductdoorgaansookviadeIR-afstandsbediening

bediend worden wanneer de IR-ontvanger niet naar voren is gericht. De reikwijdte kan daardoor
echter sterk afnemen.

Het product ondersteunt HDCP-versleuteling en 3D-weergave.

Gebruik een High-Speed-HDMI-kabel bij weergave van een 3D-signaal met een bandbreedte

>225 MHz of een oplossend vermogen van 4K x 2K.

Houd er bij het kiezen van een geschikte kabel rekening mee dat er verschillende soorten HDMI-

kabels zijn. Raadpleeg in geval van twijfel een deskundige voor meer informatie.

• Verbind maximaal vier apparaten met een HDMI-uitgang (bijvoorbeeld Blu-ray-speler, dvd-speler,
gameconsole) met de ingangen INPUT 1 – 4.

• Verbind maximaal twee apparaten met een HDMI-ingang (bijvoorbeeld televisie, projector, monitor) met
de uitgangen OUTPUT A + B.

• Verbind indien nodig een geschikt audio-uitvoerapparaat (bijvoorbeeld stereo-installatie,
luidsprekersysteem) met de uitgang OPTICAL om het audiosignaal van de uitgang OUTPUT A te
extraheren.

• Verbind indien nodig een koptelefoon met de bus L/R om het audiosignaal van de uitgang OUTPUT A
te extraheren.

• Verbind de DC-stekker van de netspanningsadapter met bus DC 5V.

• Steek de stekker van de netspanningsadapter in het stopcontact.

Als u op de uitgang OUTPUT B een televisie/projector met een maximale resolutie van 1080p

hebt aangesloten, maar het bronapparaat een 4K-signaal verzendt, wordt het 4K-signaal
automatisch naar een resolutie van 1080p omgezet.

De bus SERVICE heeft voor u geen functie. Laat deze bus vrij.

Ingebruikname

a) Aan- en uitzetten

• Het product is altijd ingeschakeld wanneer het van stroom wordt voorzien.

• Schakel het stopcontact stroomloos of ontkoppel de netvoeding om het product uit te zetten.

b) Signaalkeuze via IR-afstandsbediening

• Druk op het bovenste bedieningspaneel ofwel op de toetsen IN1 – IN4 of druk herhaaldelijk op een van de

pijltoetsen om het bronapparaat te selecteren. De bijbehorende led brandt op het product.
Het signaal van het bronapparaat wordt weergegeven op het apparaat dat met OUTPUT A is verbonden.

• In het onderste bedieningspaneel kunt u het bronapparaat kiezen waarvan het signaal wordt weergegeven

op het apparaat dat met OUTPUT B is verbonden.

c) Signaalkeuze via toetsen op het product

• Druk herhaaldelijk op de toets OUT A om het bronapparaat te selecteren. De bijbehorende led brandt op

het product.
Het signaal van het bronapparaat wordt weergegeven op het apparaat dat met OUTPUT A is verbonden.

• Met de toets OUT B kunt u het bronapparaat kiezen waarvan de signaal wordt weergegeven op het
apparaat dat met OUTPUT B is verbonden.

d) EDID

De geïntegreerde EDID-functie helpt u om formaatproblemen bij de HDMI-overdracht te verhelpen.
In de regel communiceren de aan elkaar gekoppelde HDMI-apparaten (bijvoorbeeld Blu-ray-speler en

televisie) vóór de overdracht om de video- en geluidsresolutie te bepalen. Als er een fout optreedt, blijft het
beeldscherm donker of komt er geen geluid.

Met de EDID-emulator kunt u een bepaald formaat instellen. Zo is het bijvoorbeeld mogelijk om uitvoer van
4K vast in te stellen, zelfs als u naast uw 4K-tv parallel een ander apparaat hebt aangesloten dat dit formaat
niet ondersteunt.

Met de DIP-schakelaars (schakelaar boven = 1 / schakelaar beneden = 0) kunt u de volgende AV-uitgangen
bepalen:

AV-uitgang DIP-schakelaar

720p, 2CH audio 0000

1080p, 2CH audio 0001

1080p, Dolby/DTS 5.1 0010

1080p, HD-audio 7.1 0011

3D, 2CH audio 0100

3D, Dolby/DTS 5.1 0101

3D, HD-audio 7.1 0110

4K@30Hz, 2CH audio 0111

4K@30Hz, Dolby/DTS 5.1 1000

4K@30Hz, HD-audio 7.1 1001

4K@60Hz (4:2:0), 2CH audio 1010

4K@60Hz (4:2:0), Dolby/DTS 5.1 1011

4K@60Hz (4:2:0), HD Audio 7.1 1100

4K@60Hz, 2CH audio 1101

4K@60Hz, Dolby/DTS 5.1 1110

4K@60Hz, HD-audio 7.1 1111

Afvoer

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product

aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

Verwijder de geplaatste batterijen en gooi deze afzonderlijk van het product weg.

b) Batterijen/accu’s

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en

accu’s in te leveren; verwijdering via het huisvuil is niet toegestaan.

Batterijen/accu’s die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool.

Deze mogen niet met het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen
die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/
accu’s bijv. onder het links afgebeelde vuilnisbaksymbool).

Ukuntverbruiktebatterijen/accu’sgratisafgevenbijhetKCA,onzelialenofoveralwaarbatterijen/accu’s

worden verkocht.
U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Technische gegevens

a) HDMI Matrix Switch

Bedrijfsspanning ...................................5 V/DC

Ingangen...............................................4 x HDMI

Uitgangen .............................................2 x HDMI, 1 x optisch, 1 x 3,5 mm jackplug

Resolutie ...............................................max. 3840 x 2160 pixels

Kleurruimte ...........................................RGB, YCbCr4:4:4, YCbCr4:2:2

Kleurdiepte ...........................................8-bits, 10-bits, 12-bits

HDCP-compatibiliteit ............................HDCP 2.2, HDCP 1.4

HDMI-audio-indelingen ......................... PCM 2.0 / 5.1 / 7.1CH, Dolby 5.1, DTS 5.1, Dolby-TrueHD, DTS-HD

Optische audioformaten ....................... LPCM 2CH, LPCM 5.1, Dolby Digital 2 / 5.1CH, DTS 2 / 5.1CH

Analoog audioformaat ..........................Stereo (R/L) 2CH

ESD-bescherming ................................± 8 kV (luchtspleetontlading), ± 4 kV (contactontlading)

Bedrijfscondities ...................................0 tot +40 ºC, 20 – 90% RV

Opslagcondities ....................................-20 tot +60 ºC, 20 – 90% RV

Afmetingen (B x H x D) .........................130 x 28 x 94 mm

Gewicht .................................................363 g

b) Netstroomadapter

Ingangsspanning ..................................100 – 240 V/AC, 50/60 Hz

Uitgangsspanning/-stroom ....................5 V/DC, 1 A

c) Afstandsbediening

Stroomvoorziening ................................CR2025-batterij

Montage

• Draai aan de linker en rechter kant van de behuizing telkens de twee bovenste schroeven los.

• Bevestig aan beide zijden een montagerail met de eerder verwijderde schroeven.

• Bevestig het product bijvoorbeeld aan de onderkant van een tafelblad.

Reiniging en onderhoud

• Koppel voor het schoon te maken het product los van de aangesloten apparaten en trek de stekker van de
netvoedingadapter uit het stopcontact.

• Er bevinden zich geen te onderhouden componenten binnenin het product. Open/demonteer het daarom
nooit.

• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten
omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

• Schoonmaken met een droog, zacht en schoon doekje is voldoende. Druk niet te hard op de behuizing
omdat hierdoor krassen kunnen ontstaan.

• Stof kan gemakkelijk verwijderd worden met behulp van een langharig, zacht en schoon kwastje.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Voor reproducties van welke aard dan ook, bijv. fotokopie,

microverlmingof registratieinelektronische gegevensverwerkendeapparatuur,isde schriftelijketoestemming van de

uitgever vereist. Reproductie, ook gedeeltelijke, is niet toegestaan. De publicatie is een weergave van de technische
stand bij het ter perse gaan.

Copyright 2018 by Conrad Electronic SE. *1616196_v1_0618_02_IPL_m_nl
