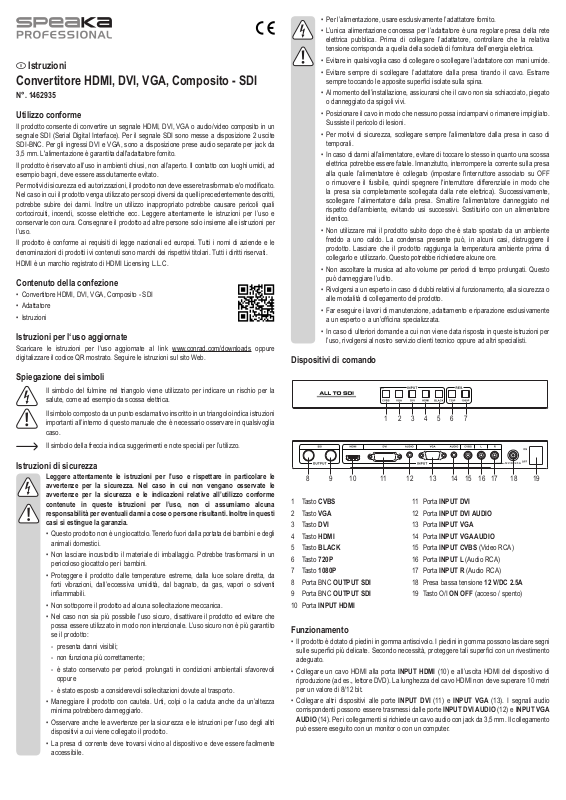

SpeaKa Professional 1462935 Instructions [it]
12 V/DC 2.5A
Istruzioni
Convertitore HDMI, DVI, VGA, Composito - SDI
N°. 1462935
Utilizzo conforme
Il prodotto consente di convertire un segnale HDMI, DVI, VGA o audio/video composito in un
segnale SDI (Serial Digital Interface). Per il segnale SDI sono messe a disposizione 2 uscite
SDI-BNC. Per gli ingressi DVI e VGA, sono a disposizione prese audio separate per jack da
3,5 mm. L'alimentazione è garantita dall'adattatore fornito.
Il prodotto è riservato all’uso in ambienti chiusi, non all’aperto. Il contatto con luoghi umidi, ad
esempio bagni, deve essere assolutamente evitato.
Per motivi di sicurezza e di autorizzazioni, il prodotto non deve essere trasformato e/o modicato.
Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti,
potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali
cortocircuiti, incendi, scosse elettriche ecc. Leggere attentamente le istruzioni per l’uso e
conservarle con cura. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per
l’uso.
Il prodotto è conforme ai requisiti di legge nazionali ed europei. Tutti i nomi di aziende e le
denominazioni di prodotti ivi contenuti sono marchi dei rispettivi titolari. Tutti i diritti riservati.
HDMI è un marchio registrato di HDMI Licensing L.L.C.
Contenuto della confezione
• Convertitore HDMI, DVI, VGA, Composito - SDI
• Adattatore
• Istruzioni
Istruzioni per l‘uso aggiornate
Scaricare le istruzioni per l‘uso aggiornate al link www.conrad.com/downloads oppure
digitalizzare il codice QR mostrato. Seguire le istruzioni sul sito Web.
• Per l’alimentazione, usare esclusivamente l’adattatore fornito.
• L’unica alimentazione concessa per l’adattatore è una regolare presa della rete
elettrica pubblica. Prima di collegare l’adattatore, controllare che la relativa
tensione corrisponda a quella della società di fornitura dell’energia elettrica.
• Evitare in qualsivoglia caso di collegare o scollegare l’adattatore con mani umide.
• Evitare sempre di scollegare l’adattatore dalla presa tirando il cavo. Estrarre
sempre toccando le apposite superci isolate sulla spina.
• Al momento dell’installazione, assicurarsi che il cavo non sia schiacciato, piegato
o danneggiato da spigoli vivi.
• Posizionare il cavo in modo che nessuno possa inciamparvi o rimanere impigliato.
Sussiste il pericolo di lesioni.
• Per motivi di sicurezza, scollegare sempre l’alimentatore dalla presa in caso di
temporali.
• In caso di danni all’alimentatore, evitare di toccare lo stesso in quanto una scossa
elettrica potrebbe essere fatale. Innanzitutto, interrompere la corrente sulla presa
alla quale l’alimentatore è collegato (impostare l'interruttore associato su OFF
o rimuovere il fusibile, quindi spegnere l'interruttore differenziale in modo che
la presa sia completamente scollegata dalla rete elettrica). Successivamente,
scollegare l’alimentatore dalla presa. Smaltire l’alimentatore danneggiato nel
rispetto dell’ambiente, evitando usi successivi. Sostituirlo con un alimentatore
identico.
• Non utilizzare mai il prodotto subito dopo che è stato spostato da un ambiente
freddo a uno caldo. La condensa presente può, in alcuni casi, distruggere il
prodotto. Lasciare che il prodotto raggiunga la temperatura ambiente prima di
collegarlo e utilizzarlo. Questo potrebbe richiedere alcune ore.
• Non ascoltare la musica ad alto volume per periodi di tempo prolungati. Questo
può danneggiare l’udito.
• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o
alle modalità di collegamento del prodotto.
• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente
a un esperto o a un’ofcina specializzata.
• In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per
l’uso, rivolgersi al nostro servizio clienti tecnico oppure ad altri specialisti.
Dispositivi di comando
Spiegazione dei simboli
Il simbolo del fulmine nel triangolo viene utilizzato per indicare un rischio per la
salute, come ad esempio da scossa elettrica.
Il simbolo composto da un punto esclamativo inscritto in un triangolo indica istruzioni
importanti all’interno di questo manuale che è necessario osservare in qualsivoglia
caso.
Il simbolo della freccia indica suggerimenti e note speciali per l’utilizzo.
Istruzioni di sicurezza
Leggere attentamente le istruzioni per l’uso e rispettare in particolare le
avvertenze per la sicurezza. Nel caso in cui non vengano osservate le
avvertenze per la sicurezza e le indicazioni relative all’utilizzo conforme
contenute in queste istruzioni per l’uso, non ci assumiamo alcuna
responsabilità per eventuali danni a cose o persone risultanti. Inoltre in questi
casi si estingue la garanzia.
• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli
animali domestici.
• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un
pericoloso giocattolo per i bambini.
• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da
forti vibrazioni, dall’eccessiva umidità, dal bagnato, da gas, vapori o solventi
inammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Nel caso non sia più possibile l’uso sicuro, disattivare il prodotto ed evitare che
possa essere utilizzato in modo non intenzionale. L’uso sicuro non è più garantito
se il prodotto:
- presenta danni visibili;
- non funziona più correttamente;
- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli
oppure
- è stato esposto a considerevoli sollecitazioni dovute al trasporto.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un’altezza
minima potrebbero danneggiarlo.
• Osservare anche le avvertenze per la sicurezza e le istruzioni per l’uso degli altri
dispositivi a cui viene collegato il prodotto.
• La presa di corrente deve trovarsi vicino al dispositivo e deve essere facilmente
accessibile.
1 765432
12 V/DC 2.5A
8 9 10 11 12 1716151413 1918
1 Tasto CVBS
2 Tasto VGA
3 Tasto DVI
4 Tasto HDMI
5 Tasto BLACK
6 Tasto 720P
7 Tasto 1080P
8 Porta BNC OUTPUT SDI
9 Porta BNC OUTPUT SDI
10 Porta INPUT HDMI
11 Porta INPUT DVI
12 Porta INPUT DVI AUDIO
13 Porta INPUT VGA
14 Porta INPUT VGA AUDIO
15 Porta INPUT CVBS (Video RCA)
16 Porta INPUT L (Audio RCA)
17 Porta INPUT R (Audio RCA)
18 Presa bassa tensione 12 V/DC 2.5A
19 Tasto O/I ON OFF (acceso / spento)
Funzionamento
• Il prodotto è dotato di piedini in gomma antiscivolo. I piedini in gomma possono lasciare segni
sulle superci più delicate. Secondo necessità, proteggere tali superci con un rivestimento
adeguato.
• Collegare un cavo HDMI alla porta INPUT HDMI (10) e all’uscita HDMI del dispositivo di
riproduzione (ad es., lettore DVD). La lunghezza del cavo HDMI non deve superare 10 metri
per un valore di 8/12 bit.
• Collegare altri dispositivi alle porte INPUT DVI (11) e INPUT VGA (13). I segnali audio
corrispondenti possono essere trasmessi dalle porte INPUT DVI AUDIO (12) e INPUT VGA
AUDIO (14). Per i collegamenti si richiede un cavo audio con jack da 3,5 mm. Il collegamento
può essere eseguito con un monitor o con un computer.
• Collegare la porta composita INPUT CVBS (15) con un cavo RCA video e le porte
INPUT L (16) e INPUT R (17) con un cavo RCA audio stereo dedicato.
• Collegare no a due cavi coassiali con il connettore SDI-BNC alle porte BNC
OUTPUT SDI (8, 9) e con le altre estremità ai monitor dedicati. Sono supportate le lunghezze
cavo seguenti: no a 100 m (3G-SDI), no a 200 m (HD-SDI). Le lunghezze citate dipendono
dalla qualità del cavo e dalle condizioni ambientali.
• Collegare la spina a bassa tensione dell’adattatore fornito alla presa corrispondente
12 V/DC 2.5A (18). Assicurare la spina all’alloggiamento del convertitore utilizzando il suo
dado zigrinato. Questo impedisce che la spina a bassa tensione sia rimossa inavvertitamente.
• Collegare l’adattatore a una presa di corrente idonea. Accendere il convertitore con il tasto
O/I ON OFF (19). I LED dei tasti impostati si accendono dopo un paio di secondi.
• Accendere i dispositivi collegati. Selezionare la sorgente d’ingresso con i tasti CVBS / VGA /
DVI / HDMI (1, 2, 3, 4). I LED dei tasti selezionati lampeggiano per ca. 3 secondi, quindi si
accendono ssi. Per ca. 5 secondi, in basso a sinistra della schermata sono mostrati i dati
relativi a sorgente d’ingresso (Source), risoluzione d’ingresso (Input) e risoluzione d’uscita
(Output).
• Con i tasti 720P (6) e 1080P (7), è possibile selezionare la risoluzione per monitor/dispositivi
di output SDI.
• Premere il tasto BLACK (5) per oscurare i dispositivi di output SDI/monitor. Premere
nuovamente il tasto BLACK per visualizzare di nuovo il segnale di immagine.
• Premere il tasto O/I ON OFF per spegnere il dispositivo dopo l’uso. Estrarre l'adattatore dalla
presa in caso di inutilizzo prolungato del dispositivo.
Esempio di schema di collegamento
Dati tecnici
a) Convertitore
Tensione/corrente di ingresso ....... 12 V/CC 2,5 A
Potenza consumata ...................... max. 5 W
Uscita ............................................ 2x SDI-BNC
Ingresso ........................................ 1x HDMI,
1 DVI e 1 audio (jack da 3,5 mm),
1 VGA e 1 audio (jack da 3,5 mm),
1 composita (RCA video, RCA audio L+R)
Supporto segnale SDI .................. HD-SDI, 3G-SDI
Velocità di trasferimento ............... 2.970 Gbit/s (SMPTE 425M, 424M),
1.485 Gbit/s (SMPTE 292M)
Larghezza di banda video ............ 165 MHz
Supporto HDMI (Ingresso) ............ VGA@60 ~ SXGA@60, 480i – 1080P / 60 Hz
Supporto VGA/DVI (Ingresso) ...... VGA SVGA XGA SXGA WXGA / 60 Hz,
1280x720 / 60 Hz, 1920x1080 / 60 Hz
Formato video
composita supportato ................... PAL / SECAM / NTSC
Condizioni di funzionamento ........ da 0 a +40 ºC, 20 % – 90 % UR (senza condensa)
Condizioni di stoccaggio .............. da -20 a +60 ºC, 20 % – 90 % UR (senza condensa)
Dimensioni (L x A x P)................... 288 x 32 x 110 mm
Peso ............................................. 860 g
b) Alimentatore
Tensione/corrente di esercizio ...... 100 - 240 V/CA, 50/60 Hz 1,2 A
Tensione/corrente di uscita ........... 12 V/CC 2,5 A
Monitor SDI
Monitor SDI
Lettore DVD
TV-Box
PC
Adattatore
Manutenzione e pulizia
• Spegnere il prodotto e scollegare dall’alimentazione prima di ogni pulizia.
• Non utilizzare in nessun caso detergenti aggressivi, alcool o altre soluzioni chimiche in
quanto queste possono aggredire l’alloggiamento o addirittura pregiudicare la funzionalità
del prodotto.
• Pulire il prodotto utilizzando un panno asciutto e non slacciato.
Smaltimento
I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i riuti
domestici. Alla ne della sua durata in servizio, il prodotto deve essere smaltito in
conformità alle disposizioni di legge vigenti.
In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela
ambientale.
Questa è una pubblicazione da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tutti i diritti, compresa la traduzione sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie,
microlm o memorizzazione in attrezzature per l‘elaborazione elettronica dei dati, senza il permesso scritto dell‘editore.
È altresì vietata la riproduzione sommaria. La pubblicazione corrisponde allo stato tecnico al momento della stampa.
Copyright 2016 by Conrad Electronic SE. *1462935_v1_0716_02_hk_m_it
