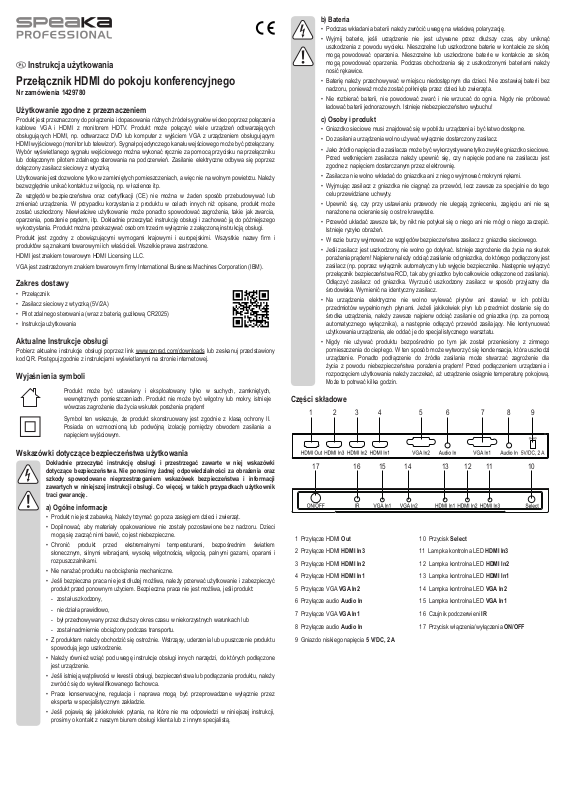

SpeaKa Professional 1429780 Instructions [pl]
Instrukcja użytkowania
Przełącznik HDMI do pokoju konferencyjnego
Nr zamówienia 1429780
Użytkowanie zgodne z przeznaczeniem
Produkt jest przeznaczony do połączenia i dopasowania różnych źródeł sygnałów wideo poprzez połączenia
kablowe VGA i HDMI z monitorem HDTV. Produkt może połączyć wiele urządzeń odtwarzających
obsługujących HDMI, np. odtwarzacz DVD lub komputer z wyjściem VGA z urządzeniem obsługującym
HDMI wyjściowego (monitor lub telewizor). Sygnał pojedynczego kanału wejściowego może być przełączany.
Wybór wyświetlanego sygnału wejściowego można wykonać ręcznie za pomocą przycisku na przełączniku
lub dołączonym pilotem zdalnego sterowania na podczerwień. Zasilanie elektryczne odbywa się poprzez
dołączony zasilacz sieciowy z wtyczką
Użytkowanie jest dozwolone tylko w zamkniętych pomieszczeniach, a więc nie na wolnym powietrzu. Należy
bezwzględnie unikać kontaktu z wilgocią, np. w łazience itp.
Ze względów bezpieczeństwa oraz certykacji (CE) nie można w żaden sposób przebudowywać lub
zmieniać urządzenia. W przypadku korzystania z produktu w celach innych niż opisane, produkt może
zostać uszkodzony. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie jak zwarcia,
oparzenia, porażenie prądem, itp. Dokładnie przeczytać instrukcję obsługi i zachować ją do późniejszego
wykorzystania. Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.
Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Wszystkie nazwy rm i
produktów są znakami towarowymi ich właścicieli. Wszelkie prawa zastrzeżone.
HDMI jest znakiem towarowym HDMI Licensing LLC.
VGA jest zastrzeżonym znakiem towarowym rmy International Business Machines Corporation (IBM).
Zakres dostawy
• Przełącznik
• Zasilacz sieciowy z wtyczką (5V/2A)
• Pilot zdalnego sterowania (wraz z baterią guzikową CR2025)
• Instrukcja użytkowania
Aktualne Instrukcje obsługi
Pobierz aktualne instrukcje obsługi poprzez link www.conrad.com/downloads lub zeskanuj przedstawiony
kod QR. Postępuj zgodnie z instrukcjami wyświetlanymi na stronie internetowej.
Wyjaśnienia symboli
Produkt może być ustawiany i eksploatowany tylko w suchych, zamkniętych,
wewnętrznych pomieszczeniach. Produkt nie może być wilgotny lub mokry, istnieje
wówczas zagrożenie dla życia wskutek porażenia prądem!
Symbol ten wskazuje, że produkt skonstruowany jest zgodnie z klasą ochrony II.
Posiada on wzmocnioną lub podwójną izolację pomiędzy obwodem zasilania a
napięciem wyjściowym.
b) Bateria
• Podczas wkładania baterii należy zwrócić uwagę na właściwą polaryzację.
• Wyjmij baterie, jeśli urządzenie nie jest używane przez dłuższy czas, aby uniknąć
uszkodzenia z powodu wycieku. Nieszczelne lub uszkodzone baterie w kontakcie ze skórą
mogą powodować oparzenia. Nieszczelne lub uszkodzone baterie w kontakcie ze skórą
mogą powodować oparzenia. Podczas obchodzenia się z uszkodzonymi bateriami należy
nosić rękawice.
• Baterię należy przechowywać w miejscu niedostępnym dla dzieci. Nie zostawiaj baterii bez
nadzoru, ponieważ może zostać połknięta przez dzieci lub zwierzęta.
• Nie rozbierać baterii, nie powodować zwarć i nie wrzucać do ognia. Nigdy nie próbować
ładować baterii jednorazowych. Istnieje niebezpieczeństwo wybuchu!
c) Osoby i produkt
• Gniazdko sieciowe musi znajdować się w pobliżu urządzenia i być łatwo dostępne.
• Do zasilania urządzenia wolno używać wyłącznie dostarczony zasilacz.
• Jako źródło napięcia dla zasilacza może być wykorzystywane tylko zwykłe gniazdko sieciowe.
Przed wetknięciem zasilacza należy upewnić się, czy napięcie podane na zasilaczu jest
zgodne z napięciem dostarczanym przez elektrownię.
• Zasilacza nie wolno wkładać do gniazdka ani z niego wyjmować mokrymi rękami.
• Wyjmując zasilacz z gniazdka nie ciągnąć za przewód, lecz zawsze za specjalnie do tego
celu przewidziane uchwyty.
• Upewnić się, czy przy ustawianiu przewody nie ulegają zgnieceniu, zagięciu ani nie są
narażone na ocieranie się o ostre krawędzie.
• Przewód układać zawsze tak, by nikt nie potykał się o niego ani nie mógł o niego zaczepić.
Istnieje ryzyko obrażeń.
• W razie burzy wyjmować ze względów bezpieczeństwa zasilacz z gniazdka sieciowego.
• Jeśli zasilacz jest uszkodzony, nie wolno go dotykać. Istnieje zagrożenie dla życia na skutek
porażenia prądem! Najpierw należy odciąć zasilanie od gniazdka, do którego podłączony jest
zasilacz (np. poprzez wyłącznik automatyczny lub wyjęcie bezpiecznika. Następnie wyłączyć
przełącznik bezpieczeństwa RCD, tak aby gniazdko było całkowicie odłączone od zasilania).
Odłączyć zasilacz od gniazdka. Wyrzucić uszkodzony zasilacz w sposób przyjazny dla
środowiska. Wymienić na identyczny zasilacz.
• Na urządzenia elektryczne nie wolno wylewać płynów ani stawiać w ich pobliżu
przedmiotów wypełnionych płynami. Jeżeli jakikolwiek płyn lub przedmiot dostanie się do
środka urządzenia, należy zawsze najpierw odciąć zasilanie od gniazdka (np. za pomocą
automatycznego wyłącznika), a następnie odłączyć przewód zasilający. Nie kontynuować
użytkowania urządzenia, ale oddać je do specjalistycznego warsztatu.
• Nigdy nie używać produktu bezpośrednio po tym jak został przeniesiony z zimnego
pomieszczenia do ciepłego. W ten sposób może wytworzyć się kondensacja, która uszkodzi
urządzenie. Ponadto podłączenie do źródła zasilania może stwarzać zagrożenie dla
życia z powodu niebezpieczeństwa porażenia prądem! Przed podłączeniem urządzenia i
rozpoczęciem użytkowania należy zaczekać, aż urządzenie osiągnie temperaturę pokojową.
Może to potrwać kilka godzin.
Części składowe
1 2 3 4 5 6 7 98
Wskazówki dotyczące bezpieczeństwa użytkowania
Dokładnie przeczytać instrukcję obsługi i przestrzegać zawarte w niej wskazówki
dotyczące bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za obrażenia oraz
szkody spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji
zawartych w niniejszej instrukcji obsługi. Co więcej, w takich przypadkach użytkownik
traci gwarancję.
a) Ogólne informacje
• Produkt nie jest zabawką. Należy trzymać go poza zasięgiem dzieci i zwierząt.
• Dopilnować, aby materiały opakowaniowe nie zostały pozostawione bez nadzoru. Dzieci
mogą się zacząć nimi bawić, co jest niebezpieczne.
• Chronić produkt przed ekstremalnymi temperaturami, bezpośrednim światłem
słonecznym, silnymi wibracjami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami i
rozpuszczalnikami.
• Nie narażać produktu na obciążenia mechaniczne.
• Jeśli bezpieczna praca nie jest dłużej możliwa, należy przerwać użytkowanie i zabezpieczyć
produkt przed ponownym użyciem. Bezpieczna praca nie jest możliwa, jeśli produkt:
- został uszkodzony,
- nie działa prawidłowo,
- był przechowywany przez dłuższy okres czasu w niekorzystnych warunkach lub
- został nadmiernie obciążony podczas transportu.
• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upuszczenie produktu
spowodują jego uszkodzenie.
• Należy również wziąć pod uwagę instrukcje obsługi innych narzędzi, do których podłączone
jest urządzenie.
• Jeśli istnieją wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania produktu, należy
zwrócić się do wykwalikowanego fachowca.
• Prace konserwacyjne, regulacja i naprawa mogą być przeprowadzane wyłącznie przez
eksperta w specjalistycznym zakładzie.
• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji,
prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalistą.
17 16 15
1 Przyłącze HDMI Out 10 Przycisk Select
2 Przyłącze HDMI HDMI In3 11 Lampka kontrolna LED HDMI In3
3 Przyłącze HDMI HDMI In2 12 Lampka kontrolna LED HDMI In2
4 Przyłącze HDMI HDMI In1 13 Lampka kontrolna LED HDMI In1
5 Przyłącze VGA VGA In2 14 Lampka kontrolna LED VGA In2
6 Przyłącze audio Audio In 15 Lampka kontrolna LED VGA In1
7 Przyłącze VGA VGA In1 16 Czujnik podczerwieni IR
8 Przyłącze audio Audio In 17 Przycisk włączenia/wyłączenia ON/OFF
9 Gniazdo niskiego napięcia 5 V/DC, 2 A
14 13
12 11
10
E
A Przycisk
VGA + HDMI to HDMI Switch
D
C
B
A
VGA
1
HDMI1HDMI2HDMI
VGA
F
2
G
3
H
B Przycisk HDMI 1 (HDMI In1)
C Przycisk VGA 1 (VGA In1)
D Przycisk włączenia/wyłączenia
E Przycisk HDMI 2 (HDMI In2)
F Przycisk VGA 2 (VGA In2)
G Przycisk HDMI 3 (HDMI In3)
H Przycisk
Uruchamianie
a) Wkładanie baterii w pilocie zdalnego sterowania
• Baterię należy wymieniać raz w roku lub najpóźniej wówczas, gdy przełącznik nie odbiera sygnału lub
odbiera go nieregularnie.
• Przed pierwszym uruchomieniem należy z komory baterii wyciągnij izolator styków baterii wykonany z
tworzywa sztucznego.
• Zdejmij pokrywę komory baterii na spodzie pilota zdalnego sterowania. W tym celu przesuń blokadę na
środek uchwytu baterii, jednocześnie go wyciągając (uwzględnij kierunek strzałki).
• Zachowując prawidłową polaryzację włożyć baterię guzikową 3 V typu CR2025 w uchwyt baterii
(przestrzegać plusa/+ i minusa/-).
• Wsuń ponownie uchwyt baterii z włożoną baterią. Zwróć uwagę, aby prawidłowo zatrzasnął się w
obudowie.
Podczas zmiany baterii można kierować się również ilustracją na tylnej stronie pilota zdalnego
sterowania.
b) Podłączanie przełącznika
HDMI Out HDMI In3 HDMI In2 HDMI In1 VGA In2 Audio In Audio InVGA In1 5V/DC, 2 A
VGAVGAHDMI HDMI HDMI HDMI
DVD DVD
HDTV
• Wyłącz wszystkie urządzenia i wyciągnij ich wtyczki z gniazdka sieciowego.
• Podłącz odpowiedni kabel HDMI (nie jest objęty zakresem dostawy) do przyłącza HDMI Out (1) i wejścia
HDMI odpowiedniego urządzenia wyświetlającego HDTV.
• Podłącz odpowiedni kabel HDMI (nie jest objęty zakresem dostawy) do przyłącza HDMI HDMI In3 (2) i
wyjścia źródła sygnału HDTV.
• Podłącz kolejne przyłącza HDMI HDMI In2 (3) lub HDMI In1 (4) z wyjściami źródeł sygnałów HDTV, aż
wszystkie przyłącza będą zajęte.
• Podłącz odpowiedni kabel HDMI (nie jest objęty zakresem dostawy) do przyłącza VGA VGA In2 (5) i
wyjścia źródła sygnału VGA. W razie potrzeby podłącz drugi kabel VGA (nie jest objęty zakresem dostawy)
do przyłącza VGA VGA In1 (7).
• Podłącz odpowiedni kabel audio (nie jest objęty zakresem dostawy) do przyłącza audio Audio In (6) i
wyjścia źródła sygnału audio danego wejścia VGA przypisanego sygnału audio. W razie potrzeby podłącz
drugi kabel audio wtyczką typu jack 3,5 mm (nie jest objęty zakresem dostawy) do przyłącza audio
Audio In (8) i drugiego źródła sygnału audio.
• Połącz gniazdo niskiego napięcia 5 V/DC, 2 A (9) z wtyczką niskiego napięcia dołączonego zasilacza
sieciowego.
• Podłączyć zasilacz sieciowy z wtyczką do odpowiedniego gniazdka sieciowego.
Do wyświetlania sygnału 3D o szerokości pasma przekraczającej 225 MHz lub rozdzielczości
4K2K wymagany jest kabel HDMI High Speed.
DVD
c) Bezpośrednia obsługa przełącznika
• Naciśnij przycisk włączania/wyłączania ON/OFF (17), aby włączyć przełącznik. Świeci się lampka
kontrolna LED VGA In1 (15). Produkt jest gotowy do pracy.
• Naciśnij przycisk Select (10), aby przełączyć na aktywne wejście sygnału w kolejności od lewej do prawej
(standardem jest VGA In1 ).
• Naciśnij przycisk włączania/wyłączania ON/OFF , aby wyłączyć przełącznik. Lampki kontrolne LED gasną.
d) Obsługa przełącznika pilotem zdalnego sterowania
• Skieruj przednią stronę pilota zdalnego sterowania w stronę czujnika podczerwieni IR (16). Przebieg
promieniowania podczerwieni nie może być zakłócony żadną przeszkodą.
• Naciśnij przycisk włączania/wyłączania (D), aby włączyć przełącznik.
• Naciśnij przycisk na pilocie zdalnego sterowania (B, C, E, F, G), aby przełączyć na aktywne wejście
sygnału według własnego wyboru.
• Użyj przycisków ze strzałkami (H lub A) , aby przełączyć na aktywne wejście sygnału w kolejności od lewej
do prawej lub od prawej do lewej (standardem jest VGA In1 ).
• Naciśnij przycisk włączania/wyłączania (D), aby wyłączyć przełącznik. Gaśnie ostatni świecąca się,
aktualnie włączona lampka kontrolna LED.
• Maksymalny zasięg pilota zdalnego sterowania wynosi 10 m bez przeszkód w linii widzenia.
Notebook Notebook
PC PC
Wejście 5 V/DC
Pielęgnacja i czyszczenie
• We wnętrzu produktu nie znajdują się jakiekolwiek elementy składowe wymagające konserwacji. Z tego
względu nie należy go nie otwierać/rozkładać.
• Oprócz okazjonalnego czyszczenia produkt nie wymaga konserwacji.
• Przed każdym czyszczeniem odłączaj produkt od zasilania prądem.
• W żadnym wypadku nie używaj agresywnych środków czyszczących, alkoholu czyszczącego lub innych
chemicznych roztworów, gdyż może to uszkodzić obudowę lub nawet wpłynąć negatywnie na działanie.
• Do czyszczenia produktu użyj suchej, nie pozostawiającej włókien szmatki. Podczas czyszczenia nie
naciskaj zbyt mocno na powierzchnię, aby uniknąć zarysowań.
• Kurz można bardzo łatwo usunąć czystym pędzlem o długim włosiu.
Utylizacja
a) Produkt
Elektroniczne urządzenia mogą być poddane recyklingowi i nie należą do odpadów z
gospodarstw domowych. Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z
obowiązującymi przepisami prawnymi.
Usunąć wszystkie włożone baterie i utylizować je oddzielnie od produktu.
b) Baterie
Konsument jest prawnie zobowiązany (rozporządzenie dotyczące baterii) do zwrotu wszystkich
zużytych baterii. Wyrzucanie baterii z odpadami domowymi jest zabronione.
Zawierające szkodliwe substancje baterie oznaczone są symbolem, który wskazuje na zakaz
wyrzucania z odpadami domowymi. Oznaczenia dla metali ciężkich: Cd = kadm, Hg = rtęć, Pb
= ołów (oznaczenie znajduje się na bateriach np. pod ikoną kosza na śmieci po lewej stronie).
Zużyte baterie można także oddawać do nieodpłatnych punktów zbiórki, do naszych sklepów lub
gdziekolwiek, gdzie sprzedawane są baterie.
W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.
Dane techniczne
a) Przełącznik
Napięcie/prąd wejściowy ......................5 V/DC, maks. 2 A
Pobór mocy ..........................................12 - 15 W
Sygnał wideo (wejście) ......................... 0,5 -1,0 V ( p-p)
Sygnał DDC (wejście) ...........................5 V p-p (TTL)
Rozdzielczość .......................................maks. 3840 x 2160 pikseli
Wersja HDMI ........................................Obsługuje HDMI1.4b
Obsługiwane rozdzielczości HDMI .......480i/576i/480p/576p/720p/1080i/1080P/2160p
Obsługiwane rozdzielczości VGA .........640 x 480@60/75/85Hz
800 x 600@60/75/85Hz
1024 x 768@60/75/85Hz
1152 x 864@75Hz,1280 x 720@60Hz
1280 x 768@60Hz,1280 x 800@60Hz
1280 x 960@60Hz,1280 x 1024@60Hz
1360 x 768@60Hz,1440 x 1050@60Hz
1440 x 900@60Hz,1680 x 1050@60Hz
1600 x 1200@60Hz,1920 x 1080@60Hz
Wejścia ................................................. 3 x HDMI
2 x VGA
Wyjście .................................................1 x HDMI
Głębia kolorów ......................................12 bit (deep colour)
Warunki pracy .......................................0 do +40 °C, 10 - 85 % RH, (bez kondensacji)
Warunki przechowywania .....................-10 do +70 °C, 5 - 90 % RH, (bez kondensacji)
Wymiary (szer. x wys. x gł.) ..................110 x 32 x 270 mm
Waga ....................................................745 g
b) Pilot zdalnego sterowania
Zasilanie elektryczne ............................ Bateria guzikowa 1 x 3 V, typ CR2025
c) Zasilacz sieciowy z wtyczką
Napięcie/prąd roboczy ..........................100 - 240 V/AC, 50/60 Hz, maks. 0,5 A
Napięcie/prąd wyjściowy ......................5 V/DC, 2 A
Typ ........................................................MLF-A00150502000FE001
To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau,
Niemcy (www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie,
tworzenie mikrolmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest
zabronione bez pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada
stanowi technicznemu urządzeń w chwili druku.
Copyright 2016 by Conrad Electronic SE. *1429780_v2_0516_02_DS_m_PL_(1)
Loading...
