Bedienungsanleitung
3 Port UHD HDMI Switch
Best.-Nr. 1429566
Bestimmungsgemäße Verwendung
Das Produkt dient zum Anschließen von 3 Video-Geräten mit HDMI-Ausgang und zum
Wiedergeben an einem Fernsehgerät oder Projektor (Beamer) mit HDMI-Eingang. Die
Umschaltung erfolgt direkt am HDMI Switch oder mit der mitgelieferten IR-Fernbedienung.
Für eine an den Aufstellraum angepasste Positionierung des IR-Empfängers wird ein IRVerlängerungskabel mitgeliefert. Die Stromversorgung erfolgt über die angeschlossenen
HDMI-Kabel.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie zum Beispiel Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• HDMI Switch
• IR-Verlängerungskabel (115 cm) mit 1x Schaumstoff, beidseitig selbstklebend
• 4x Gummifuß
• Fernbedienung (mit 3V Knopfzelle)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
b) Batterien
• Achten Sie beim Einlegen der Batterie auf die richtige Polung.
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden, um
Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte
Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang
mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie
Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt
werden könnten.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und
werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien
aufzuladen. Es besteht Explosionsgefahr!

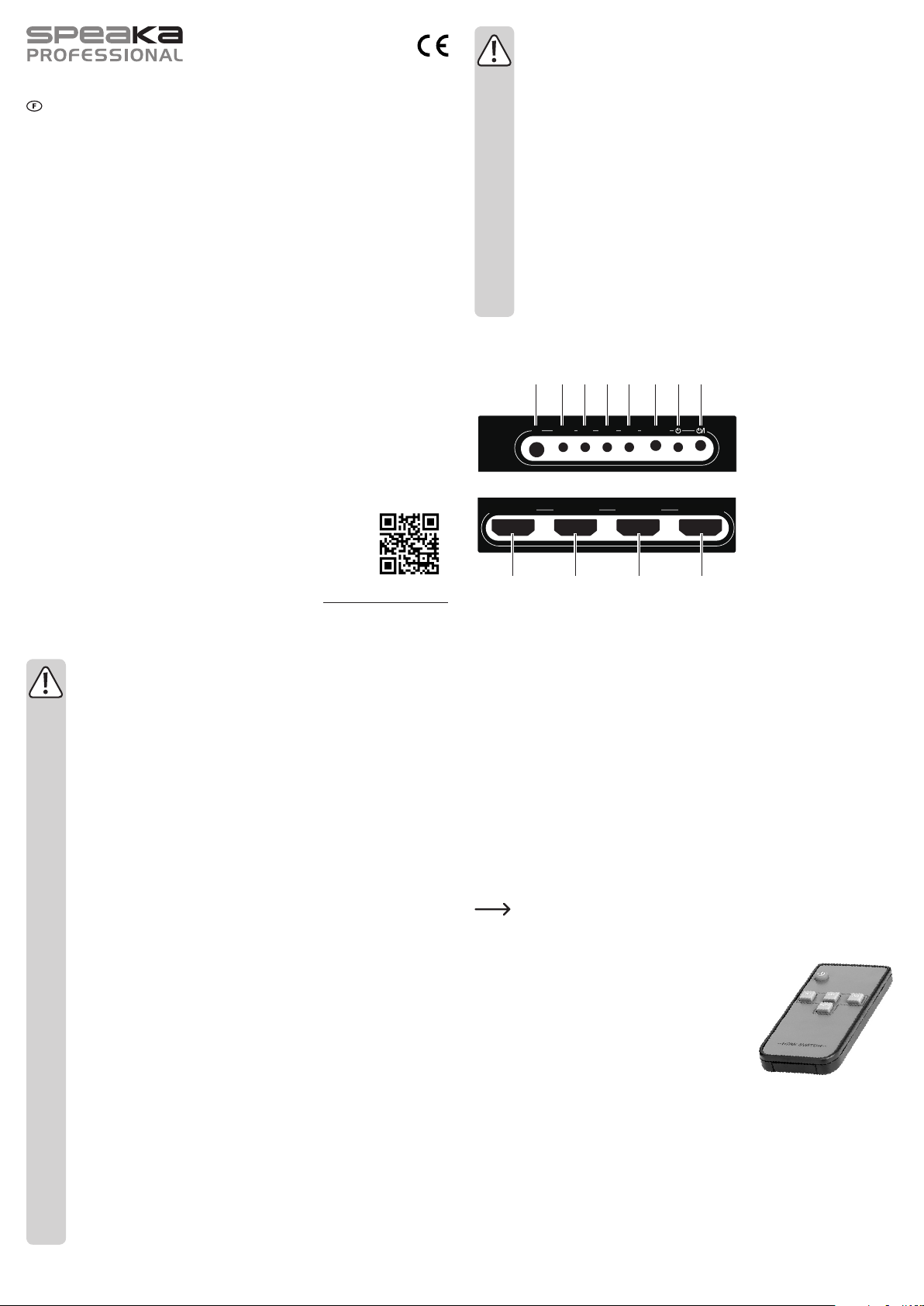

Bedienelemente
1 2 3
IR Auto IN1 IN2 IN3 Switch
HDMI OUT HDMI IN3 HDMI IN2 HDMI IN1
1112
754 6
10
8
9
1 Anschluss IR
2 Kontrollleuchte Auto
3 Kontrollleuchte IN1
4 Kontrollleuchte IN2
5 Kontrollleuchte IN3
6 Taste Switch
7 Standby-Kontrollleuchte
8 Ein-/Ausschalter
9 Anschluss HDMI IN1
10 Anschluss HDMI IN2
11 Anschluss HDMI IN3
12 Anschluss HDMI OUT
Inbetriebnahme
a) Aufstellen und Verbindungen herstellen
• Wenn gewünscht, können die mitgelieferten Gummifüße am Boden des Produktes befestigt
werden. Beachten Sie, dass Gummifüße Spuren an empndlichen Oberächen hinterlassen
können.
• Schalten Sie alle zu verbindenden Geräte aus, bevor die Kabel angeschlossen werden.
• Verbinden Sie die HDMI-Ausgänge Ihrer Abspielgeräte (z.B. DVD-Player, Media-Box) mit
den Anschlüssen HDMI IN1, IN2 und IN3 (9, 10, 11).
• Verbinden Sie den Anschluss HDMI OUT (12) mit Ihrem Ausgabegerät (z.B. Fernsehgerät
oder Projektor).
• Verbinden Sie das IR-Verlängerungskabel mit dem Anschluss IR (1). Wenn Sie den IR-
Empfänger der sich am Ende des Verlängerungskabels bendet, dauerhaft befestigen
möchten, können Sie das mitgelieferte beidseitig selbstklebende Stück Schaumstoff an
der glatten Unterseite aufkleben und dann an einem geeigneten Ort befestigen. Der Ort
für den IR-Empfänger sollte so gewählt werden, dass eine barrierefreie Übertragung des
Fernbedienungssignals erfolgen kann. Beachten Sie, dass bei einem späteren Entfernen,
der selbstklebende Schaumstoff Spuren hinterlassen kann.
• Nachdem alle Kabel korrekt verbunden sind, können Sie Ihre Geräte einschalten.
Die maximale Länge der verwendeten Standard HDMI-Kabel (AWG 26) darf 6 Meter
nicht überschreiten, um eine störungsfreie Übertragung zu gewährleisten.
b) Fernbedienung
• Ziehen Sie die Schutzfolie aus dem Batteriefach an der
Unterseite der Fernbedienung vorsichtig heraus. Hierdurch
wird die Funktion der Fernbedienung freigegeben. Setzen
Sie die Folie wieder in das Batteriefach ein, wenn die
Fernbedienung über längere Zeit nicht verwendet wird.
• Mit den Tasten der Fernbedienung können die folgenden
Funktionen ausgeführt werden: Gerät ein- und ausschalten,
Auto-Funktion ein- und ausschalten und die HDMIEingänge auswählen.
• Richten Sie den IR-Fernbedienungssender der Fernbedienung immer auf den IR-Empfänger.
Gegenstände, wie z. B. Möbel, die sich zwischen Sender und Empfänger benden, können
die Signalübertragung behindern. Die Reichweite der Fernbedienung beträgt max. 6 Meter.
• Die Lebensdauer der Batterie beträgt bis zu einem Jahr. Dies ist abhängig von verschiedenen
Faktoren, wie z. B. Batteriequalität, Umgebungsbedingungen und Verwendungshäugkeit.
• Wenn das Fernbedienungssignal schwächer wird, wenn z. B. die Signale nicht regelmäßig
oder nicht übertragen werden, muss die Batterie ausgetauscht werden. Öffnen Sie
das Batteriefach, wie an der Rückseite der Fernbedienung gezeigt und ersetzen Sie die
verbrauchte 3 V Knopfbatterie Typ CR2025 mit einer neuen gleichwertigen Batterie.
c) Bedienung
Allgemein
• Im Standby-Betrieb leuchtet die Standby-Kontrollleuchte (7) auf, wenn eine Stromzufuhr über
ein HDMI-Kabel vorhanden ist.
• Schalten Sie Ihre HDMI Abspielgeräte und Ihr Ausgabegerät (z.B. Fernsehgerät) ein.
• Schalten Sie den HDMI Switch mit dem Ein-/Ausschalter (8) ein. Die Standby-Kontrollleuchte
erlischt und die Kontrollleuchte (3, 4 oder 5) des aktivierten HDMI-Eingangs leuchtet auf.
• Stellen Sie den gewünschten HDMI Eingang mit der Taste Switch (6) ein. Mit jedem Drücken
der Taste Switch wird auf den nächsten HDMI-Eingang umgeschaltet. Mit der Fernbedienung
können Sie direkt auf den gewünschten HDMI-Eingang umschalten.
• Drücken Sie den Ein-/Ausschalter, um das Gerät nach Gebrauch auszuschalten.
Einige HDMI Geräte verfügen über einen sehr geringen Betriebsstrom und geben
daher nicht ausreichend Strom ab, um das Produkt zu betreiben. In diesem Fall
muss mindestens eines Ihrer verbundenen Geräte ausreichend Strom zur Verfügung
stellen.
Auto-Funktion
• Mit der Auto-Funktion wird der zuletzt verbundene und mit Strom versorgte HDMI-Eingang
erkannt.
• Drücken Sie die Taste Auto an der Fernbedienung. Die Kontrollleuchte Auto (2) leuchtet auf.
• Das zuletzt verbundene und aktivierte Gerät wird erkannt und die dazugehörige
Kontrollleuchte leuchtet auf.
Beachten Sie, dass einige Geräte auch im ausgeschalteten Zustand Strom abgeben.
Wenn ein Gerät im ausgeschalteten Zustand über das HDMI-Kabel Strom abgibt,
wird auch dieses erkannt.
• Die Auto-Funktion kann nur an der Fernbedienung ein- und ausgeschaltet werden. Drücken
Sie die Taste Auto erneut oder eine der HDMI-Eingangstasten an der Fernbedienung, um
die Auto-Funktion auszuschalten.
Fehlerbehebung
Problem Lösungsvorschlag
Das Produkt schaltet sich
nicht ein.
Kein Bildempfang. • Stellen Sie sicher, dass Ihr Ausgabegerät
Verzerrtes oder unklares
Bild.
Kein Ton. • Prüfen Sie die Toneinstellung an Ihrer HDMI
Fernbedienung reagiert
nicht auf Befehle.
• Prüfen Sie, ob die Kabelverbindung mit der HDMI
Eingangsquelle korrekt hergestellt ist.
• Prüfen Sie, ob die HDMI Eingangsquelle eingeschaltet ist.
(z. B. Fernsehgerät) eingeschaltet und verbunden ist.
• Prüfen Sie, ob die HDMI Eingangsquelle eingeschaltet
und verbunden ist.
• Prüfen Sie, ob das HDMI Kabel von minderwertiger
Qualität ist. Verwenden Sie ein hochwertiges HDMI Kabel.
• Prüfen Sie, ob die Kabel korrekt und vollständig
eingesteckt wurden.
• Prüfen Sie, ob das HDMI Kabel von minderwertiger
Qualität ist. Verwenden Sie ein hochwertiges HDMI Kabel.
Eingangsquelle (z. B. DVD-Player) und an Ihrem
Ausgabegerät (z. B. Fernsehgerät).
• Prüfen Sie, ob sich die Schutzfolie noch im Batteriefach
bendet. Falls ja, entfernen Sie die Schutzfolie.
• Prüfen Sie, ob die Batterie gewechselt werden muss.
• Stellen Sie sicher, dass sich keine Gegenstände zwischen
Fernbedienung und IR-Empfänger benden, die die
Signalübertragung beeinussen können.
• Prüfen Sie, ob die max. Reichweite von 6 Meter
überschritten wurde.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
b) Batterien
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller
gebrauchten Batterien verpichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet,
das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen
für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber,
Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten
Mülltonnen-Symbol).
Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,
unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
a) HDMI Switch
DDC Eingang/Ausgang ................ 5Vp-p (TTL)
Betriebsstrom ............................... max. 350 mA
Eingang ........................................ 3x HDMI
Ausgang ....................................... 1x HDMI
Bildrate/Auösung ........................ 24/50/60 Bilder/Minute:
1080p / 1080i / 720p / 576p / 576i / 480p / 480i
24/30 Bilder/Minute:
2160p
Farbtiefe/Auösung ...................... 24, 30, 36 Bit:
1080p / 1080i / 720p / 576p / 576i / 480p / 480i
24 Bit:
2160p
Unterstütztes Audio Format .......... DTS-HD / Dolby-trueHD / LPCM7.1 / DTS / Dolby-AC3 /DSD
Bandbreite .................................... max. 25 MHz
Länge IR-Verlängerungskabel ...... ca. 115 cm
Betriebs-/Lagerbedingungen ........ -10 bis +55 ºC, 10 % – 85 % rF (nicht kondensierend)
Abmessungen (B x H x T) .......... 95 x 20 x 53 mm
Gewicht ......................................... 122 g
b) Fernbedienung
Batterietyp .................................... Knopfzelle CR2025
Reichweite .................................. max. 6 Meter (barrierefrei)
Pege und Reinigung
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten ein.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2016 by Conrad Electronic SE. *1429566_V1_0516_02_HK_m_de
Operating instructions
3-port UHD HDMI switch
Item no. 1429566
Intended use
The product is intended for connecting 3 video devices with HDMI output and for playback via
a TV or a projector with HDMI input. Use the HDMI switch or the provided IR remote control for
switching. The product includes an IR extension cable in order to allow for a more convenient
placement of the IR receiver at the site of installation. Power is supplied via connected HDMI
cables.
It is intended for indoor use only. Do not use it outdoors.
For safety and approval purposes (CE), you must not rebuild and/or modify this product. If
you use the product for purposes other than those described above, the product may be
damaged. In addition, improper use can cause hazards such as short-circuiting, re etc. Read
the instructions carefully and keep them for future reference. Make this product available to
third parties only together with its operating instructions.
The product corresponds to the legal, national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
Delivery content
• HDMI switch
• IR extension cable (115 cm) with 1x foam, self-adhesive on both sides
• 4x rubber feet
• Remote control (with 3 V button cell)
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions from our website www.conrad.com/downloads or
scan the printed QR code. Follow the instructions on the website.
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling in these operating instructions, we assume no liability for any
resulting personal injury or damage to property. Such cases will invalidate the
warranty/guarantee.
a) General
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. These may become
dangerous playing material for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity, moisture, ammable gases, vapors and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts or a fall even from a low height
can damage the product.
• Also observe the safety and operating instructions of any other devices which are
connected to the product.
• When setting up the product, make sure that the cables are not pinched, kinked
or damaged by sharp edges.
• Always lay the cables so that nobody can trip over or become entangled in them.
This poses a risk of injury.
• Never use the product immediately after it has been brought from a cold room
into a warm one. The condensation generated could destroy the product. Allow
the device to reach room temperature before connecting and using it. This may
take several hours.
• Consult an expert when in doubt about operation, safety or connection of the
device.
• Maintenance work, adjustments and repairs may be carried out only by a
professional or at a specialist workshop.
• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.
b) Batteries
• Please ensure the correct polarity when inserting the battery.
• The battery should be removed from the device if it is not used for a long period of
time to avoid damage through leaking. Leaking or damaged batteries might cause
acid burns when in contact with skin. Therefore use suitable protective gloves to
handle corrupted batteries.
• Batteries must be kept out of reach of children. Do not leave batteries lying
around, as there is risk, that children or pets swallow them.
• Do not disassemble, short-circuit or throw batteries into re. Never recharge non-
rechargeable batteries. There is a risk of explosion!
Operating elements
1 2 3
IR Auto IN1 IN2 IN3 Switch
HDMI OUT HDMI IN3 HDMI IN2 HDMI IN1
1112
754 6
10
8
9
1 Connection IR
2 Indicator lamp Auto
3 Indicator lamp IN1
4 Indicator lamp IN2
5 Indicator lamp IN3
6 Switch button
7 Standby indicator light
8 On/off switch
9 HDMI IN1 socket
10 HDMI IN2 socket
11 HDMI IN3 socket
12 HDMI OUT socket
Operation
a) Installation and connection
• If desired, attach the provided rubber feet to the bottom of the device. Please be reminded
that rubber feet can leave marks on sensitive surfaces.
• Switch off all devices to be connected before the cables are connected.
• Connect the HDMI outputs of your playback devices (e.g. DVD player, media box) to the
HDMI IN1, IN2 and IN3 sockets (9, 10, 11).
• Connect the HDMI OUT socket (12) to your output device (e.g. TV or projector).
• Connect the IR extension cable to the IR socket (1). In order to connect the IR receiver at
the end of the extension cable permanently, attach the provided double-sided, self-adhesive
foam piece to the smooth bottom and then to a suitable surface. The installation location of
the IR receiver must allow for unobstructed transmission of the remote control signal. Please
note that the self-adhesive foam can leave marks when removed in the future.
• After having connected all cables, turn on your devices.
In order to guarantee interference-free transmission, the maximum length of the
standard HDMI cable (AWG 26) used must not exceed 6 meters.
b) Remote control
• Carefully pull the protective foil from the battery
compartment on the bottom of the remote control. That will
activate the operation of the remote control. Reinsert the
foil into the battery compartment when not using the remote
control for a longer period of time.
• Use the remote control buttons for the following functions:
Switch the device on/off, activate/deactivate the auto
function, and select HDMI inputs.
• Always point the IR remote control sensor at the IR receiver. Objects located between the
transmitter and the receiver, such as furniture, can obstruct the signal transmission. The
range of the remote control accounts for a max. of 6 meters.
• The battery can last for up to one year. It depends on different factors, such as battery quality,
ambient conditions, and frequency of use.
• When the remote control signal starts to get weaker, e.g. when signals are transmitted
irregularly or not at all, the battery must be replaced. Open the battery compartment as
indicated on the back side of the remote control and replace the exhausted CR2025 3V
button cell by a new battery of equivalent type.
Loading...
