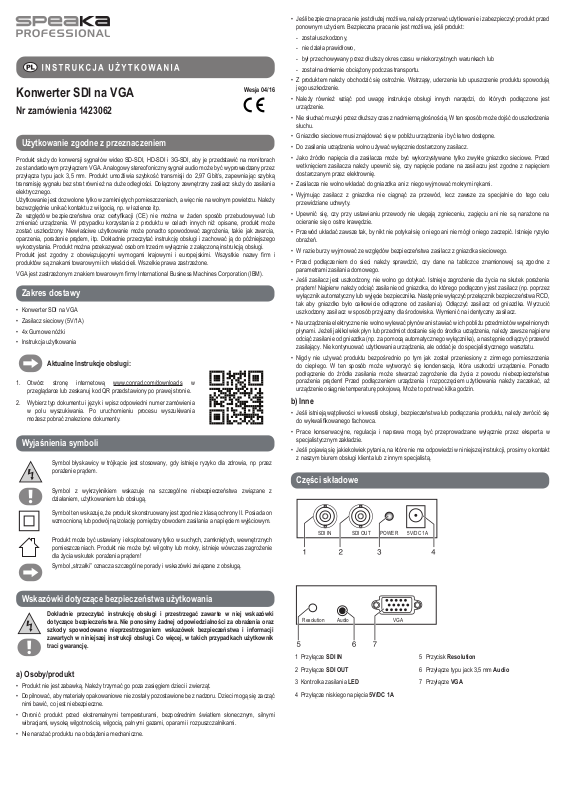

SpeaKa Professional 1423062 Instructions [pl]

Konwerter SDI na VGA

Wesja 04/16

Nr zamówienia 1423062

Użytkowanie zgodne z przeznaczeniem

Produkt służy do konwersji sygnałów wideo SD-SDI, HD-SDI i 3G-SDI, aby je przedstawić na monitorach
ze standardowym przyłączem VGA. Analogowy stereofoniczny sygnał audio może być wyprowadzany przez
przyłącza typu jack 3,5 mm. Produkt umożliwia szybkość transmisji do 2,97 Gbit/s, zapewniając szybką
transmisję sygnału bez strat również na duże odległości. Dołączony zewnętrzny zasilacz służy do zasilania
elektrycznego.
Użytkowanie jest dozwolone tylko w zamkniętych pomieszczeniach, a więc nie na wolnym powietrzu. Należy
bezwzględnie unikać kontaktu z wilgocią, np. w łazience itp.
Ze względów bezpieczeństwa oraz certykacji (CE) nie można w żaden sposób przebudowywać lub
zmieniać urządzenia. W przypadku korzystania z produktu w celach innych niż opisane, produkt może
zostać uszkodzony. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie jak zwarcia,
oparzenia, porażenie prądem, itp. Dokładnie przeczytać instrukcję obsługi i zachować ją do późniejszego
wykorzystania. Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.
Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Wszystkie nazwy rm i
produktów są znakami towarowymi ich właścicieli. Wszelkie prawa zastrzeżone.

VGA jest zastrzeżonym znakiem towarowym rmy International Business Machines Corporation (IBM).

Zakres dostawy

• Konwerter SDI na VGA

• Zasilacz sieciowy (5V/1A)

• 4x Gumowe nóżki

• Instrukcja użytkowania

Aktualne Instrukcje obsługi:

1. Otwórz stronę internetową www.conrad.com/downloads w
przeglądarce lub zeskanuj kod QR przedstawiony po prawej stronie.

2. Wybierz typ dokumentu i język i wpisz odpowiedni numer zamówienia
w polu wyszukiwania. Po uruchomieniu procesu wyszukiwania
możesz pobrać znalezione dokumenty.

Wyjaśnienia symboli

Symbol błyskawicy w trójkącie jest stosowany, gdy istnieje ryzyko dla zdrowia, np przez
porażenie prądem.

Symbol z wykrzyknikiem wskazuje na szczególne niebezpieczeństwa związane z
działaniem, użytkowaniem lub obsługą.

Symbol ten wskazuje, że produkt skonstruowany jest zgodnie z klasą ochrony II. Posiada on
wzmocnioną lub podwójną izolację pomiędzy obwodem zasilania a napięciem wyjściowym.

Produkt może być ustawiany i eksploatowany tylko w suchych, zamkniętych, wewnętrznych
pomieszczeniach. Produkt nie może być wilgotny lub mokry, istnieje wówczas zagrożenie
dla życia wskutek porażenia prądem!

Symbol „strzałki” oznacza szczególne porady i wskazówki związane z obsługą.

• Jeśli bezpieczna praca nie jest dłużej możliwa, należy przerwać użytkowanie i zabezpieczyć produkt przed
ponownym użyciem. Bezpieczna praca nie jest możliwa, jeśli produkt:

- został uszkodzony,

- nie działa prawidłowo,

- był przechowywany przez dłuższy okres czasu w niekorzystnych warunkach lub

- został nadmiernie obciążony podczas transportu.

• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upuszczenie produktu spowodują
jego uszkodzenie.

• Należy również wziąć pod uwagę instrukcje obsługi innych narzędzi, do których podłączone jest
urządzenie.

• Nie słuchać muzyki przez dłuższy czas z nadmierną głośnością. W ten sposób może dojść do uszkodzenia
słuchu.

• Gniazdko sieciowe musi znajdować się w pobliżu urządzenia i być łatwo dostępne.

• Do zasilania urządzenia wolno używać wyłącznie dostarczony zasilacz.

• Jako źródło napięcia dla zasilacza może być wykorzystywane tylko zwykłe gniazdko sieciowe. Przed
wetknięciem zasilacza należy upewnić się, czy napięcie podane na zasilaczu jest zgodne z napięciem
dostarczanym przez elektrownię.

• Zasilacza nie wolno wkładać do gniazdka ani z niego wyjmować mokrymi rękami.

• Wyjmując zasilacz z gniazdka nie ciągnąć za przewód, lecz zawsze za specjalnie do tego celu
przewidziane uchwyty.

• Upewnić się, czy przy ustawianiu przewody nie ulegają zgnieceniu, zagięciu ani nie są narażone na
ocieranie się o ostre krawędzie.

• Przewód układać zawsze tak, by nikt nie potykał się o niego ani nie mógł o niego zaczepić. Istnieje ryzyko
obrażeń.

• W razie burzy wyjmować ze względów bezpieczeństwa zasilacz z gniazdka sieciowego.

• Przed podłączeniem do sieci należy sprawdzić, czy dane na tabliczce znamionowej są zgodne z
parametrami zasilania domowego.

• Jeśli zasilacz jest uszkodzony, nie wolno go dotykać. Istnieje zagrożenie dla życia na skutek porażenia
prądem! Najpierw należy odciąć zasilanie od gniazdka, do którego podłączony jest zasilacz (np. poprzez
wyłącznik automatyczny lub wyjęcie bezpiecznika. Następnie wyłączyć przełącznik bezpieczeństwa RCD,
tak aby gniazdko było całkowicie odłączone od zasilania). Odłączyć zasilacz od gniazdka. Wyrzucić
uszkodzony zasilacz w sposób przyjazny dla środowiska. Wymienić na identyczny zasilacz.

• Na urządzenia elektryczne nie wolno wylewać płynów ani stawiać w ich pobliżu przedmiotów wypełnionych
płynami. Jeżeli jakikolwiek płyn lub przedmiot dostanie się do środka urządzenia, należy zawsze najpierw
odciąć zasilanie od gniazdka (np. za pomocą automatycznego wyłącznika), a następnie odłączyć przewód
zasilający. Nie kontynuować użytkowania urządzenia, ale oddać je do specjalistycznego warsztatu.

• Nigdy nie używać produktu bezpośrednio po tym jak został przeniesiony z zimnego pomieszczenia
do ciepłego. W ten sposób może wytworzyć się kondensacja, która uszkodzi urządzenie. Ponadto
podłączenie do źródła zasilania może stwarzać zagrożenie dla życia z powodu niebezpieczeństwa
porażenia prądem! Przed podłączeniem urządzenia i rozpoczęciem użytkowania należy zaczekać, aż
urządzenie osiągnie temperaturę pokojową. Może to potrwać kilka godzin.

b) Inne

• Jeśli istnieją wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania produktu, należy zwrócić się
do wykwalikowanego fachowca.

• Prace konserwacyjne, regulacja i naprawa mogą być przeprowadzane wyłącznie przez eksperta w
specjalistycznym zakładzie.

• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji, prosimy o kontakt
z naszym biurem obsługi klienta lub z innym specjalistą.

Części składowe

SDI IN SDI OUT

POWER

5V/DC 1A

Wskazówki dotyczące bezpieczeństwa użytkowania

Dokładnie przeczytać instrukcję obsługi i przestrzegać zawarte w niej wskazówki
dotyczące bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za obrażenia oraz
szkody spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji
zawartych w niniejszej instrukcji obsługi. Co więcej, w takich przypadkach użytkownik
traci gwarancję.

a) Osoby/produkt

• Produkt nie jest zabawką. Należy trzymać go poza zasięgiem dzieci i zwierząt.

• Dopilnować, aby materiały opakowaniowe nie zostały pozostawione bez nadzoru. Dzieci mogą się zacząć
nimi bawić, co jest niebezpieczne.

• Chronić produkt przed ekstremalnymi temperaturami, bezpośrednim światłem słonecznym, silnymi
wibracjami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami i rozpuszczalnikami.

• Nie narażać produktu na obciążenia mechaniczne.

AudioResolution

1 Przyłącze SDI IN 5 Przycisk Resolution

2 Przyłącze SDI OUT 6 Przyłącze typu jack 3,5 mm Audio

3 Kontrolka zasilania LED 7 Przyłącze VGA

4 Przyłącze niskiego napięcia 5V/DC 1A

VGA

Funkcje elementów obsługowych

1 Przyłącze SDI IN

Przyłącze wejściowe SDI dla sygnału SDI.

2 SDI OUT

Przyłącze wyjściowe SDI dla sygnału SDI
(możliwe wyświetlanie i monitorowanie sygnału
wejściowego).

3 Kontrolka zasilania LED

Ta dioda świeci, gdy urządzenie jest zasilane
prądem elektrycznym (połączone z zasilaczem).

4 Przyłącze niskiego napięcia 5V/DC 1A

Przyłącze niskiego napięcia do zasilania
elektrycznego poprzez dołączony zasilacz.

5 Przycisk Resolution

Naciśnij przycisk Resolution, aby wybrać
wymaganą rozdzielczość dla podłączonego
ekranu w menu na ekranie monitora.

6 Przyłącze typu jack 3,5 mm Audio

Przyłącze typu jack 3,5 mm do sygnału audio do
połączenia głośników lub wzmacniacza.

7 Przyłącze VGA

Przyłącze wyjściowe VGA. Można podłączyć
monitory VGA. Stosować kabel VGA na VGA,
aby podłączyć monitory z przyłączem VGA. W
razie potrzeby zastosuj do urządzeń wymagane
adaptery, jeżeli odpowiedni kabel nie jest
dostępny.

Uruchamianie

a) Montaż i ustawienie

• Zamontuj gumowe stopy (nakleić na dolnej stronie) i postaw produkt bezpiecznie na poziomej i płaskiej
powierzchni. Wartościowe powierzchnie mebli należy chronić poprzez podłożenie odpowiedniej podkładki,
np. obrus.

b) Przyłącze

• Wyciągnij wtyczkę zasilacza z gniazdka elektrycznego, zanim rozpoczniesz podłączanie. Dioda jest
wyłączona.

• Połącz przyłącze VGA (7) z wejściem odpowiedniego urządzenia wyświetlającego (np. monitor lub
odbiornik telewizyjny). Stosuj odpowiedni kabel lub niezbędny adapter, jeśli odpowiedni bezpośredni
przewód nie jest dostępny. Elementy dodatkowego wyposażenia nie są objęte zakresem dostawy
produktu.

• Połącz przyłącze typu jack 3,5 mm Audio (6) konwertera odpowiednim kablem (nie jest objęty zakresem
dostawy) z wejściem audio np. słuchawek wzmacniacza lub bezpośrednio z jego głośnikami.

• Podłącz odpowiedni kabel koncentryczny (nie jest objęty zakresem dostawy) z wtyczką BNC do przyłącza
SDI IN (1), a drugi koniec do wyjścia źródła sygnału SDI.

• Podłącz odpowiedni kabel koncentryczny (nie jest objęty zakresem dostawy) z wtyczką BNC do
przyłącza SDI OUT (2), a drugi koniec do wejścia odpowiedniego urządzenia wyświetlającego
(np. monitor SD). To jest opcja i jest przeznaczona tylko do zobaczenia sygnału wejściowego (monitoring).

Produkt został przetestowany kablem Belden 1694A. Odległości transmisyjne przy użyciu
innych kabli mogą odbiegać od informacji podanych w oparciu o kable Belden (do ok. 300 m
dla sygnałów SD, 200 m dla sygnałów HD i 100 m dla sygnałów 3G).

• Połącz gniazdo niskiego napięcia 5 V/DC 1A (4) z wtyczką niskiego napięcia dołączonego zasilacza
sieciowego.

• Połącz zasilacz zodpowiednim gniazdkiem, aby włączyć urządzenie. Kontrolka pracy LED (3) świeci się i
krótko miga. Po krótkim czasie świeci trwale. Produkt jest gotowy do pracy.

• Odłącz zasilacz, aby wyłączyć produkt i odłączyć od sieci. Kontrolka pracy LED gaśnie.

• Poprzez naciśnięcie przycisku Resolution (5) wybierz wymaganą rozdzielczość dla podłączonego ekranu.

Zresetuj ustawienie rozdzielczości ekranu używanego monitora wprowadzone przez konwerter
przez wyłączenie, jeśli chcesz wykorzystać monitor z innym źródłem sygnału wideo, np. karta
graczna komputera.

Utylizacja

Elektroniczne urządzenia mogą być poddane recyklingowi i nie należą do odpadów z
gospodarstw domowych. Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z
obowiązującymi przepisami prawnymi.

W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.

Dane techniczne

a) Konwerter

Wejścia ...............................................................1x BNC (SD/HD/3G-SDI)

Wyjścia ...............................................................1x BNC (SD/HD/3G-SDI), 1x VGA, 1x jack 3,5 mm

Rozdzielczości SDI ............................................. SD: 480i@60, 576i@50, HD: 720p@50/60,

1080i@50/60, 3G:1080p@24/25/29.97/30/50/59.94/60
Rozdzielczości VGA: 800x600@60Hz,
1024x768@60Hz, 1280x720@60Hz,1440x900@60Hz,
1280x1024@60Hz,1680x1050@60Hz,
1600x1200@60Hz,1920x1080@60Hz, 1920x1200@60Hz

Szybkość transmisji ............................................2,97 GBit/s

Warunki pracy ..................................................... 0 do +40°C, 20 - 90% RH (bez kondensacji)

Warunki przechowywania ................................... -20 do +60°C, 20 - 90% RH (bez kondensacji)

Wymiary (szer. x wys. x gł.) ................................95 x 60 x 25 mm

Waga ..................................................................260 g

b) Zasilacz

Napięcie/prąd wejściowy ....................................100 - 240 V/AC, 50/60 Hz, maks. 0,15 A

Napięcie/prąd wyjściowy ....................................5 V/DC, 1 A

Obsługa i czyszczenie

W żadnym wypadku nie używaj agresywnych i ścierających środków czyszczących,
alkoholu czyszczącego lub innych chemicznych roztworów, gdyż może to uszkodzić
obudowę lub nawet wpłynąć negatywnie na działanie.

• We wnętrzu produktu nie znajdują się jakiekolwiek elementy składowe wymagające konserwacji. Z
tego względu nigdy go nie otwierać/rozkładać. Oprócz okazjonalnego czyszczenia produkt nie wymaga
konserwacji.

• Nie zanurzaj produktu w wodzie, w celu jego czyszczenia.

• Przed każdym czyszczeniem produktu należy odłączyć go od źródła zasilania i od podłączonych urządzeń.

• Do czyszczenia wystarczy sucha, miękka, czysta szmatka. Podczas czyszczenia nie naciskać zbyt mocno
na powierzchnię, aby uniknąć zarysowań.

• Kurz można bardzo łatwo usunąć czystym pędzlem o długim włosiu i odkurzaczem.

To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy (www.conrad.com).

Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie, tworzenie mikrolmów
lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione bez pisemnej zgody wydawcy.
Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w chwili druku.

© Copyright 2016

by Conrad Electronic SE. 1423062_v1_0416-DS
