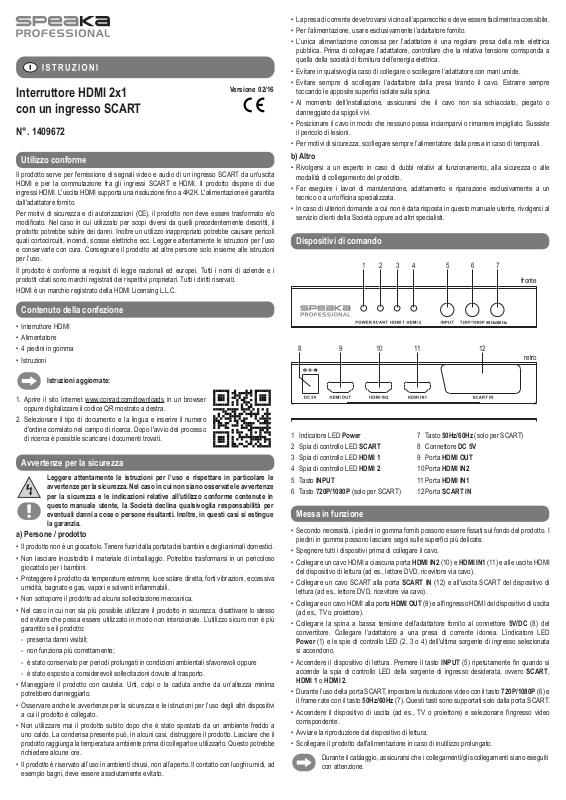

SpeaKa Professional 1409672 Instructions [it]
Interruttore HDMI 2x1
Versione 02/16
con un ingresso SCART
N°. 1409672
Utilizzo conforme
Il prodotto serve per l'emissione di segnali video e audio di un ingresso SCART da un'uscita
HDMI e per la commutazione fra gli ingressi SCART e HDMI. Il prodotto dispone di due
ingressi HDMI. L'uscita HDMI supporta una risoluzione no a 4K2K. L'alimentazione è garantita
dall'adattatore fornito.
Per motivi di sicurezza e di autorizzazioni (CE), il prodotto non deve essere trasformato e/o
modicato. Nel caso in cui utilizzato per scopi diversi da quelli precedentemente descritti, il
prodotto potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli
quali cortocircuiti, incendi, scosse elettriche ecc. Leggere attentamente le istruzioni per l’uso
e conservarle con cura. Consegnare il prodotto ad altre persone solo insieme alle istruzioni
per l’uso.
Il prodotto è conforme ai requisiti di legge nazionali ed europei. Tutti i nomi di aziende e i
prodotti citati sono marchi registrati dei rispettivi proprietari. Tutti i diritti riservati.
HDMI è un marchio registrato della HDMI Licensing L.L.C.
• La presa di corrente deve trovarsi vicino all’apparecchio e deve essere facilmente accessibile.
• Per l’alimentazione, usare esclusivamente l’adattatore fornito.
• L’unica alimentazione concessa per l’adattatore è una regolare presa della rete elettrica
pubblica. Prima di collegare l’adattatore, controllare che la relativa tensione corrisponda a
quella della società di fornitura dell’energia elettrica.
• Evitare in qualsivoglia caso di collegare o scollegare l’adattatore con mani umide.
• Evitare sempre di scollegare l’adattatore dalla presa tirando il cavo. Estrarre sempre
toccando le apposite superci isolate sulla spina.
• Al momento dell’installazione, assicurarsi che il cavo non sia schiacciato, piegato o
danneggiato da spigoli vivi.
• Posizionare il cavo in modo che nessuno possa inciamparvi o rimanere impigliato. Sussiste
il pericolo di lesioni.
• Per motivi di sicurezza, scollegare sempre l’alimentatore dalla presa in caso di temporali.
b) Altro
• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o alle
modalità di collegamento del prodotto.
• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente a un
tecnico o a un’ofcina specializzata.
• In caso di ulteriori domande a cui non è data risposta in questo manuale utente, rivolgersi al
servizio clienti della Società oppure ad altri specialisti.
Dispositivi di comando
1 432 5 6 7
fronte
Contenuto della confezione
• Interruttore HDMI
• Alimentatore
• 4 piedini in gomma
• Istruzioni
Istruzioni aggiornate:
1. Aprire il sito Internet www.conrad.com/downloads in un browser
oppure digitalizzare il codice QR mostrato a destra.
2. Selezionare il tipo di documento e la lingua e inserire il numero
d'ordine correlato nel campo di ricerca. Dopo l'avvio del processo
di ricerca è possibile scaricare i documenti trovati.
Avvertenze per la sicurezza
Leggere attentamente le istruzioni per l’uso e rispettare in particolare le
avvertenze per la sicurezza. Nel caso in cui non siano osservate le avvertenze
per la sicurezza e le indicazioni relative all’utilizzo conforme contenute in
questo manuale utente, la Società declina qualsivoglia responsabilità per
eventuali danni a cose o persone risultanti. Inoltre, in questi casi si estingue
la garanzia.
a) Persone / prodotto
• Il prodotto non è un giocattolo. Tenere fuori dalla portata dei bambini e degli animali domestici.
• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un pericoloso
giocattolo per i bambini.
• Proteggere il prodotto da temperature estreme, luce solare diretta, forti vibrazioni, eccessiva
umidità, bagnato e gas, vapori e solventi inammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Nel caso in cui non sia più possibile utilizzare il prodotto in sicurezza, disattivare lo stesso
ed evitare che possa essere utilizzato in modo non intenzionale. L’utilizzo sicuro non è più
garantito se il prodotto:
- presenta danni visibili;
- non funziona più correttamente;
- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure
- è stato esposto a considerevoli sollecitazioni dovute al trasporto.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un’altezza minima
potrebbero danneggiarlo.
• Osservare anche le avvertenze per la sicurezza e le istruzioni per l’uso degli altri dispositivi
a cui il prodotto è collegato.
• Non utilizzare mai il prodotto subito dopo che è stato spostato da un ambiente freddo a
uno caldo. La condensa presente può, in alcuni casi, distruggere il prodotto. Lasciare che il
prodotto raggiunga la temperatura ambiente prima di collegarlo e utilizzarlo. Questo potrebbe
richiedere alcune ore.
• Il prodotto è riservato all’uso in ambienti chiusi, non all’aperto. Il contatto con luoghi umidi, ad
esempio bagni, deve essere assolutamente evitato.
50Hz/60Hz
8 10 129 11
1 Indicatore LED Power
2 Spia di controllo LED SCART
3 Spia di controllo LED HDMI 1
4 Spia di controllo LED HDMI 2
5 Tasto INPUT
6 Tasto 720P/1080P (solo per SCART)
7 Tasto 50Hz/60Hz (solo per SCART)
8 Connettore DC 5V
9 Porta HDMI OUT
10 Porta HDMI IN2
11 Porta HDMI IN1
12 Porta SCART IN
retro
Messa in funzione
• Secondo necessità, i piedini in gomma forniti possono essere ssati sul fondo del prodotto. I
piedini in gomma possono lasciare segni sulle superci più delicate.
• Spegnere tutti i dispositivi prima di collegare il cavo.
• Collegare un cavo HDMI a ciascuna porta HDMI IN2 (10) e HDMI IN1 (11) e alle uscite HDMI
del dispositivo di lettura (ad es., lettore DVD, ricevitore via cavo).
• Collegare un cavo SCART alla porta SCART IN (12) e all'uscita SCART del dispositivo di
lettura (ad es., lettore DVD, ricevitore via cavo).
• Collegare un cavo HDMI alla porta HDMI OUT (9) e all'ingresso HDMI del dispositivo di uscita
(ad es., TV o proiettore).
• Collegare la spina a bassa tensione dell’adattatore fornito al connettore 5V/DC (8) del
convertitore. Collegare l’adattatore a una presa di corrente idonea. L’indicatore LED
Power (1) e le spie di controllo LED (2, 3 o 4) dell'ultima sorgente di ingresso selezionata
si accendono.
• Accendere il dispositivo di lettura. Premere il tasto INPUT (5) ripetutamente n quando si
accende la spia di controllo LED della sorgente di ingresso desiderata, ovvero SCART,
HDMI 1 o HDMI 2.
• Durante l’uso della porta SCART, impostare la risoluzione video con il tasto 720P/1080P (6) e
il frame rate con il tasto 50Hz/60Hz (7). Questi tasti sono supportati solo dalla porta SCART.
• Accendere il dispositivo di uscita (ad es., TV o proiettore) e selezionare l'ingresso video
corrispondente.
• Avviare la riproduzione dal dispositivo di lettura.
• Scollegare il prodotto dall'alimentazione in caso di inutilizzo prolungato.
Durante il cablaggio, assicurarsi che i collegamenti/gli scollegamenti siano eseguiti
con attenzione.
Manutenzione e pulizia
• Non utilizzare in nessun caso detergenti aggressivi, alcool o altre soluzioni chimiche in
quanto queste possono aggredire l’alloggiamento o addirittura pregiudicare la funzionalità
del prodotto.
• Prima della pulizia, scollegare il prodotto dall'alimentazione e dai dispositivi collegati.
• Non vi sono parti riparabili all’interno del prodotto. Pertanto, evitare sempre di aprire/
smontare.
• Non immergere il prodotto in acqua.
• Per pulire basta un panno asciutto, morbido e pulito. Non premere troppo forte
sull’alloggiamento per evitare di grafarlo.
Smaltimento
I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i riuti
domestici. Alla ne del suo ciclo di vita, il prodotto deve essere smaltito in conformità
alle disposizioni di legge vigenti.
In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela
ambientale.
Dati tecnici
a) Interruttore HDMI
Tensione/corrente di esercizio .......... 5 V/CC, 1 A
Potenza consumata .......................... max. 3 W
Ingressi video/audio .......................... 2 HDMI, 1 SCART
Uscita video/audio ............................ 1 HDMI
Compatibile con HDMI-3D ................ sì
Formato ingresso SCART.................PAL / NTSC3.58 / SECAM / NTSC4.43 / PAL-M / PAL-N
Risoluzione uscita HDMI
per ingresso SCART ......................... 1080p / 50 Hz, 1080p / 60 Hz, 720p / 50 Hz, 720p / 60 Hz
Risoluzione ingresso/uscita HDMI .... HD 480i a 4K2K a 24/25/30 Hz,
4K2K a 50/60 Hz YUV_420
Condizioni di funzionamento ............ da 0 a +40 ºC, 20 – 90 % UR (senza condensa)
Condizioni di conservazione ............. da -20 a +60 ºC, 20 – 90 % UR (senza condensa)
Dimensioni (L x A x P).......................145 x 25 x 70 mm
Peso ................................................. circa 300 g
b) Alimentatore
Tensione/corrente di esercizio .......... 100 – 240 V/CA, 50/60 Hz, 0,15 A
Tensione/corrente di uscita ............... 5 V/CC, 1A
Lunghezza del cavo .......................... circa 1,5 m
