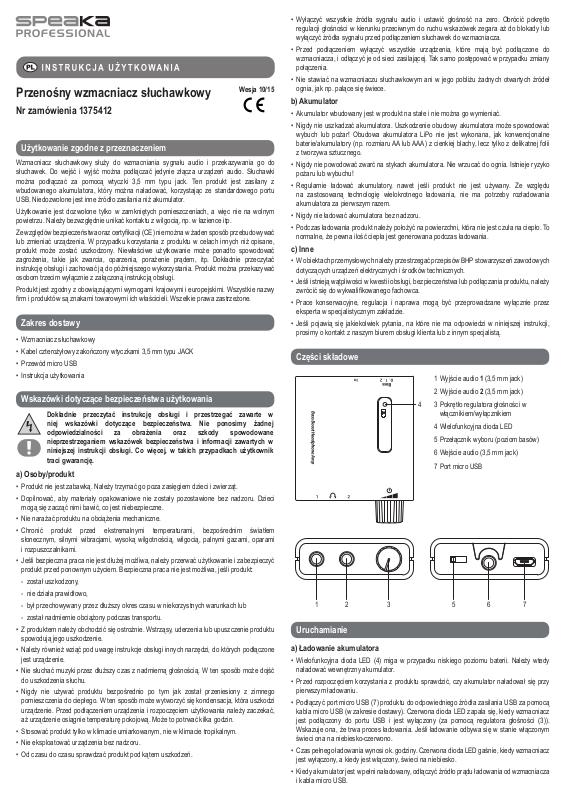

Przenośny wzmacniacz słuchawkowy
Wesja 10/15
Nr zamówienia 1375412
Użytkowanie zgodne z przeznaczeniem
Wzmacniacz słuchawkowy służy do wzmacniania sygnału audio i przekazywania go do
słuchawek. Do wejść i wyjść można podłączać jedynie złącza urządzeń audio. Słuchawki
można podłączać za pomocą wtyczki 3,5 mm typu jack. Ten produkt jest zasilany z
wbudowanego akumulatora, który można naładować, korzystając ze standardowego portu
USB. Niedozwolone jest inne źródło zasilania niż akumulator.
Użytkowanie jest dozwolone tylko w zamkniętych pomieszczeniach, a więc nie na wolnym
powietrzu. Należy bezwzględnie unikać kontaktu z wilgocią, np. w łazience itp.
Ze względów bezpieczeństwa oraz certykacji (CE) nie można w żaden sposób przebudowywać
lub zmieniać urządzenia. W przypadku korzystania z produktu w celach innych niż opisane,
produkt może zostać uszkodzony. Niewłaściwe użytkowanie może ponadto spowodować
zagrożenia, takie jak zwarcia, oparzenia, porażenie prądem, itp. Dokładnie przeczytać
instrukcję obsługi i zachować ją do późniejszego wykorzystania. Produkt można przekazywać
osobom trzecim wyłącznie z załączoną instrukcją obsługi.
Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Wszystkie nazwy
rm i produktów są znakami towarowymi ich właścicieli. Wszelkie prawa zastrzeżone.
Zakres dostawy
• Wzmacniacz słuchawkowy
• Kabel czterożyłowy zakończony wtyczkami 3,5 mm typu JACK
• Przewód micro USB
• Instrukcja użytkowania
Wskazówki dotyczące bezpieczeństwa użytkowania
Dokładnie przeczytać instrukcję obsługi i przestrzegać zawarte w
niej wskazówki dotyczące bezpieczeństwa. Nie ponosimy żadnej
odpowiedzialności za obrażenia oraz szkody spowodowane
nieprzestrzeganiem wskazówek bezpieczeństwa i informacji zawartych w
niniejszej instrukcji obsługi. Co więcej, w takich przypadkach użytkownik
traci gwarancję.
a) Osoby/produkt
• Produkt nie jest zabawką. Należy trzymać go poza zasięgiem dzieci i zwierząt.
• Dopilnować, aby materiały opakowaniowe nie zostały pozostawione bez nadzoru. Dzieci
mogą się zacząć nimi bawić, co jest niebezpieczne.
• Nie narażać produktu na obciążenia mechaniczne.
• Chronić produkt przed ekstremalnymi temperaturami, bezpośrednim światłem
słonecznym, silnymi wibracjami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami
i rozpuszczalnikami.
• Jeśli bezpieczna praca nie jest dłużej możliwa, należy przerwać użytkowanie i zabezpieczyć
produkt przed ponownym użyciem. Bezpieczna praca nie jest możliwa, jeśli produkt:
- został uszkodzony,
- nie działa prawidłowo,
- był przechowywany przez dłuższy okres czasu w niekorzystnych warunkach lub
- został nadmiernie obciążony podczas transportu.
• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upuszczenie produktu
spowodują jego uszkodzenie.
• Należy również wziąć pod uwagę instrukcje obsługi innych narzędzi, do których podłączone
jest urządzenie.
• Nie słuchać muzyki przez dłuższy czas z nadmierną głośnością. W ten sposób może dojść
do uszkodzenia słuchu.
• Nigdy nie używać produktu bezpośrednio po tym jak został przeniesiony z zimnego
pomieszczenia do ciepłego. W ten sposób może wytworzyć się kondensacja, która uszkodzi
urządzenie. Przed podłączeniem urządzenia i rozpoczęciem użytkowania należy zaczekać,
aż urządzenie osiągnie temperaturę pokojową. Może to potrwać kilka godzin.
• Stosować produkt tylko w klimacie umiarkowanym, nie w klimacie tropikalnym.
• Nie eksploatować urządzenia bez nadzoru.
• Od czasu do czasu sprawdzać produkt pod kątem uszkodzeń.
• Wyłączyć wszystkie źródła sygnału audio i ustawić głośność na zero. Obrócić pokrętło
regulacji głośności w kierunku przeciwnym do ruchu wskazówek zegara aż do blokady lub
wyłączyć źródła sygnału przed podłączeniem słuchawek do wzmacniacza.
• Przed podłączeniem wyłączyć wszystkie urządzenia, które mają być podłączone do
wzmacniacza, i odłączyć je od sieci zasilającej. Tak samo postępować w przypadku zmiany
połączenia.
• Nie stawiać na wzmacniaczu słuchawkowym ani w jego pobliżu żadnych otwartych źródeł
ognia, jak np. palące się świece.
b) Akumulator
• Akumulator wbudowany jest w produkt na stałe i nie można go wymieniać.
• Nigdy nie uszkadzać akumulatora. Uszkodzenie obudowy akumulatora może spowodować
wybuch lub pożar! Obudowa akumulatora LiPo nie jest wykonana, jak konwencjonalne
baterie/akumulatory (np. rozmiaru AA lub AAA) z cienkiej blachy, lecz tylko z delikatnej folii
z tworzywa sztucznego.
• Nigdy nie powodować zwarć na stykach akumulatora. Nie wrzucać do ognia. Istnieje ryzyko
pożaru lub wybuchu!
• Regularnie ładować akumulatory, nawet jeśli produkt nie jest używany. Ze względu
na zastosowaną technologię wielokrotnego ładowania, nie ma potrzeby rozładowania
akumulatora za pierwszym razem.
• Nigdy nie ładować akumulatora bez nadzoru.
• Podczas ładowania produkt należy położyć na powierzchni, która nie jest czuła na ciepło. To
normalne, że pewna ilość ciepła jest generowana podczas ładowania.
c) Inne
• W obiektach przemysłowych należy przestrzegać przepisów BHP stowarzyszeń zawodowych
dotyczących urządzeń elektrycznych i środków technicznych.
• Jeśli istnieją wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania produktu, należy
zwrócić się do wykwalikowanego fachowca.
• Prace konserwacyjne, regulacja i naprawa mogą być przeprowadzane wyłącznie przez
eksperta w specjalistycznym zakładzie.
• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji,
prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalistą.
Części składowe
1 Wyjście audio 1 (3,5 mm jack)
2 Wyjście audio 2 (3,5 mm jack)
4
3 Pokrętło regulatora głośności w
włącznikiem/wyłącznikiem
4 Wielofunkcyjna dioda LED
5 Przełącznik wyboru (poziom basów)
6 Wejście audio (3,5 mm jack)
7 Port micro USB
1 2 3 5 6
7
Uruchamianie
a) Ładowanie akumulatora
• Wielofunkcyjna dioda LED (4) miga w przypadku niskiego poziomu baterii. Należy wtedy
naładować wewnętrzny akumulator.
• Przed rozpoczęciem korzystania z produktu sprawdzić, czy akumulator naładował się przy
pierwszym ładowaniu.
• Podłączyć port micro USB (7) produktu do odpowiedniego źródła zasilania USB za pomocą
kabla micro USB (w zakresie dostawy). Czerwona dioda LED zapala się, kiedy wzmacniacz
jest podłączony do portu USB i jest wyłączony (za pomocą regulatora głośności (3)).
Wskazuje ona, że trwa proces ładowania. Jeśli ładowanie odbywa się w stanie włączonym
świeci ona na niebiesko-czerwono.
• Czas pełnego ładowania wynosi ok. godziny. Czerwona dioda LED gaśnie, kiedy wzmacniacz
jest wyłączony, a kiedy jest włączony, świeci na niebiesko.
• Kiedy akumulator jest w pełni naładowany, odłączyć źródło prądu ładowania od wzmacniacza
i kabla micro USB.
b) Podłączanie urządzeń audio i wzmacniacza
Przed podłączeniem/odłączeniem oraz założeniem słuchawek obrócić pokrętło
regulacji głośności (3) w kierunku przeciwnym do ruchu wskazówek zegara, aż
do kliknięcia. Istnieje ryzyko uszkodzenia słuchu z powodu zbyt dużej głośności.
• Podłączyć kabel czterożyłowy zakończony wtyczkami 3,5 mm typu jack do wolnego wyjścia
3,5 mm typu jack źródła sygnału audio i do wejścia audio (6) wzmacniacza słuchawkowego
na drugim końcu.
• Podłączyć 3,5 mm wtyczkę typu jack słuchawek do jednego z dwóch gniazd 3,5 mm typu
jack (1 lub 2) wzmacniacza słuchawkowego. Można podłączyć naraz dwie pary słuchawek
do dwóch wyjść audio (1 i 2).
Dane techniczne
a) Wzmacniacz słuchawkowy
Napięcie/natężenie robocze ...............................5 V/DC, 200 mA
Moc wyjściowa ....................................................maks. 90 mW (przy 32 Ω, 1,7 V, 0,2% THD+N)
maks. 33 mW (przy 100 Ω, 1,8 V, 0,1% THD+N)
Wejścia ...............................................................1 x gniazdo stereo typu jack (3,5 mm)
Port micro USB (gniazdo do ładowania)
Wyjścia ...............................................................2 x gniazdo stereo typu jack (3,5 mm)
Zakres częstotliwości ..........................................20 – 20.000 Hz (±1,0 dB)
Impedancja słuchawek .......................................32 Ω głośność 80%, wzmocnienie basów 1
Stosowane impedancje słuchawek .....................16 – 100 Ω
Współczynnik zniekształceń nieliniowych ...........0,03% przy 1 mW; 0,05% przy 32 mW
Stosunek sygnału do szumu ...............................>90 dBA
Warunki pracy/przechowywania .........................0 do +70°C, 10 – 85% RH (bez kondensacji)
Wymiary (szer. x wys. x gł.) ................................45,5 x 15,5 x 47 mm
Waga ..................................................................ok. 30 g
b) Wewnętrzny akumulator
Typ akumulatora .................................................Litowo-polimerowy
Pojemność akumulatora .....................................200 mAh
Czas pracy akumulatora (w pełni naładowanego) . . >8 godzin
Czas ładowania akumulatora (pełne naładowanie) .. 60 minut
c) Wzmacnianie/sprawdzanie sygnału audio
• Założyć słuchawki.
• Włączyć źródło sygnału audio, np. smartfona.
• Włączyć wzmacniacz słuchawkowy, obracając pokrętło regulacji głośności w kierunku
zgodnym z ruchem wskazówek zegara. Rozlegnie się ciche kliknięcie. Wielofunkcyjna dioda
LED świeci się na niebiesko.
• Ostrożnie ustawić wybraną głośność.
Należy zwrócić uwagę, że nie można używać pilota do słuchawek, jeśli są
podłączone jednocześnie dwie pary.
Jeśli podłączone są dwie pary słuchawek z pilotem, można używać tylko jednego
mikrofonu.
• Ustawić wzmocnienie basów (poziom basów) za pomocą przełącznika wyboru (5). Dostępne
są trzy ustawienia. Możliwe ustawienia na przełączniku wyboru są zaznaczone u góry.
- Bas 0 (po lewej): Normalnie
- Bas 1 (pośrodku): Wzmocnienie basów I
- Bas 2 (po prawej): Wzmocnienie basów II
Obsługa i czyszczenie
W żadnym wypadku nie używać agresywnych i ścierających środków
czyszczących, alkoholu czyszczącego lub innych chemicznych roztworów,
gdyż może to uszkodzić obudowę lub nawet wpłynąć negatywnie na działanie.
• Przed każdym czyszczeniem odłączać zasilanie od produktu.
• Do czyszczenia używać miękkiej, antystatycznej szmatki, która nie pozostawia włókien.
• Kurz można bardzo łatwo usunąć czystym, miękkim pędzlem.
Utylizacja
Elektroniczne urządzenia mogą być poddane recyklingowi i nie należą do odpadów z
gospodarstw domowych. Produkt należy utylizować po zakończeniu jego eksploatacji
zgodnie z obowiązującymi przepisami prawnymi.
W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.
