SpeaKa AVC-21 Operating Instructions [sl]

SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. : 350708
www.conrad.si

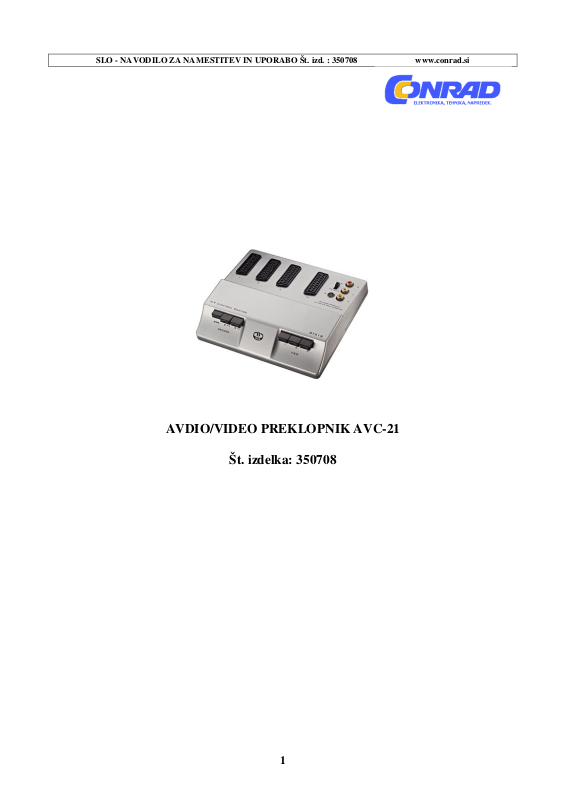

AVDIO/VIDEO PREKLOPNIK AVC-21
Št. izdelka: 350708
1
KAZALO
1 NAMEN UPORABE..................................................................................................................3
2 OBSEG DOBAVE......................................................................................................................3
3 VARNOSTNI NAPOTKI..........................................................................................................3
4 PRIKLJU
ČITEV .......................................................................................................................4
4.1 Več vhodov..........................................................................................................................4
4.2 Priključitev treh televizij...................................................................................................5
4.3 Istočasna izvedba dveh snemanj.......................................................................................5
4.4 Aktiviranje RGB signala ...................................................................................................5
4.5 Uporaba avdio izhoda........................................................................................................5
5 ODSTRANITEV ........................................................................................................................5
6 NAPOTKI IN NASVETI...........................................................................................................6
2
1 NAMEN UPORABE
Izdelek služi za medsebojno povezavo AV vhodov / izhodov AV naprav (AV = avdio / video). Druga uporaba od prej opisane vodi k poškodovanju tega izdelka. To pa je povezano z nevarnostmi kot so npr. kratek stik, požar, elektri
2 OBSEG DOBAVE
AV preklopnik »AVC-21«
Navodilo za uporabo
3 VARNOSTNI NAPOTKI
Za poškodbe, ki nastanejo z neupoštevanjem tega navodila za uporabo, ne velja več pravica iz garancije! Za posledične škode ne prevzemamo odgovornosti! Za poškodbe stvari in oseb, katere nastanejo zaradi nepravilne uporabe ali z neupoštevanjem varnostnih napotkov, ne prevzemamo odgovornosti! V teh primerih ne velja več pravica iz garancije!
Iz varnostnih razlogov ni dovoljena samovoljna predelava in / ali sprememba naprave.
Varnostne napotke proizvajalca naprav, katere nameravate priključiti, morate prav tako
upoštevati.
Naprava ni igrača in ne sodi v otroške roke.
Obratovanje je dovoljeno samo v zaprtih suhih notranjih prostorih.
Naprave ne izpostavite direktnemu sončnemu sevanju, vročini, mrazu, vibracijam ali vlagi.
V primeru vprašanj, na katera ni odgovorjeno v tem navodilu za uporabo, se obrnite na našo
tehnično pomoč ali drugega strokovnjaka.
čni udarec, itd.
3
4 PRIKLJU
Na avdio / video preklopnik lahko priključite samo za to primerne AV naprave. Po možnosti boste potrebovali dodatne adapterje, katere lahko kupite v trgovini. Za položitev kablov uporabite kvalitetne kable. To zmanjša izgubo kvalitete slike in tona. Kabli naj bodo samo toliko dolgi, kolikor je potrebno:
Za povezavo vhodov in izhodov AV naprav upoštevajte konkretno navodilo za uporabo. Pri napačni položitvi kablov se lahko poškodujejo AV naprave in tudi AV preklopnik. V primeru dvomov se obrnite na strokovnjaka.
Pred položitvijo kablov morate nujno izklopiti vse naprave. Pred vklopom naprav preverite, če so kabli pravilno položeni.
Pri spremembah položitve kablov pojdite po istem postopku.
ČITEV
Nekateri poceni scart kabli niso popolnoma zvezani, kar lahko pri obratovanju v povezavi s tem izdelkom vodi k problemom (ni slike na TV).

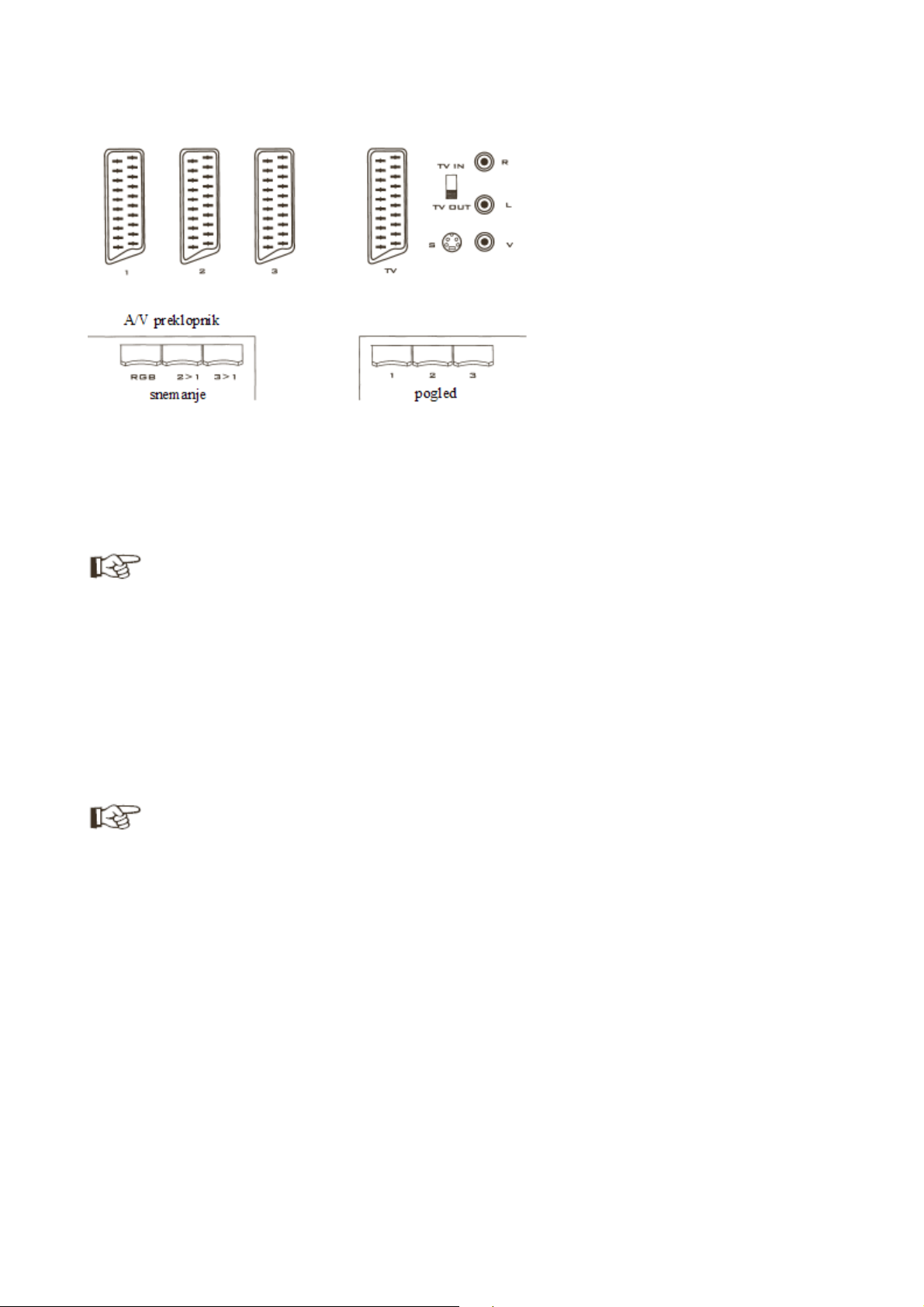

Prosimo upoštevajte: Tri »VIEW« (pogled) tipke preklopijo vsakokrat enega izmed treh vhodov na priključku »TV«. Na priključku »1« naj bi vedno bil priključen video rekorder. Priključka »2« in »3« sta na razpolago za nadaljnje AV naprave (npr, DVD predvajalnik, SAT sprejemnik). Priključke »SVIDEO« in »V/L/R« lahko prav tako uporabite za televizijo, oziroma priključka »L/R« za stereofonski sprejemnik.
4.1 Več vhodov
(tv)
Televizijo povežite s SCART priključko »TV«. V primeru, da ima televizor več SCART doz, morate upoštevati navodilo televizije v katerem je
navedeno katero dozo lahko uporabite.
AV naprave povežite s priključki »1«, »2« in »3«.
Priklju
ček izberite preko tipk »VIEW 1/2/3«.
4
Če naj bi Svideo izhod bil uporabljen za predvajanje, potem mora AV naprava preko SCART-a
pošiljati S video signale. V primeru, da je slika samo »črno-bela«, uporabite običajen video priključek. Premično stikalo mora biti na poziciji »TV IN«.
4.2 Priključitev treh televizij
Video vir povežite z priključkom »2«.
3 televizije povežite s priključki »1«, »TV« in »V/L/R«.
Premično stikalo mora biti na poziciji »TV IN«.
Pritisnite tipko »VIEW 2«.
Pritisnite tipko RECORD »2>1«.
Z porazdelitvijo signala na več priključenih naprav je lahko kvaliteta slike in tona slabša. Pri
uporabi modernih televizij bo to praviloma nekoliko avtomatsko izravnano.
Pri priključitvi video vira na priključek »3« morate pritisniti tipko »VIEW 3« in »3>1«.
4.3 Istočasna izvedba dveh snemanj
(oziroma izvedba snemanja in predvajanje)
Oba vira videa povežite s priključkoma »2« in »3«.
Prvi video rekorder povežite s priključkom »1«, pritisnite tipko »2>1«.
Drugi video rekorder povežite s priključki »V/L/R«. Pritisnite tipko »VIEW 3«.
Pomično stikalo mora biti na poziciji »TV IN«.
Sedaj lahko istočasno snemate s priključka »2« na »1« in z »3« na »V/L/R«.
4.4 Aktiviranje RGB signala
S pritiskom na tipko »RGB« bo preko preklopne napetosti na pin 16 SCART doze aktiviran RGB način priključene televizije. Če uporabljate RGB zmožno AV napravo (npr. večina DVD predvajalnikov) potem predvajanju pritisnite tipko »RGB«.
4.5 Uporaba avdio izhoda
Glede na izbran priključek (tipka »VIEW 1/2/3«) je na činčnih dozah »L/R« priosten trenuten avdio signal (za AUX vhod ojačevalnika). Če bo avdio signal televizije (priključek »TV«) samodejno nastavljen na činčne doze, potem namestite pomično stikalo na pozicijo »TV OUT«.
5 ODSTRANITEV
Neuporaben izdelek odstranite v skladu z veljavnimi zakonskimi predpisi.
5
6 NAPOTKI IN NASVETI
CHICH doze imajo naslednja mesta: rumena =
video signal
bela = levi avdio signal rdeča = desni avdio signal
Uporabite samo popolnoma zvezano SCART kable. V nasprotnem primeru ne bodo na voljo vsi
signali / možnosti, npr. kvaliteten RGB signal od DVD predvajalnika k televiziji.
Povezovalni kabel naj bo kolikor se le da kratek.
Preverite, če so SCART kabli popolnoma vstavljeni v doze na AV napravah in v preklopniku.
Pri televiziji z več SCART dozami preklopite z daljinskim upravljalnikom na pravilen vhod.
Pri uporabi SCART AV adapterja (z CHINCH na SCART) pazite na pravilno dodelitev.
Nekateri boljši SCART AV adapterji so preklopljivi ali pa razpolagajo s šestimi CINCH priključki (po 3 na vhod in izhod).
6
Garancijska Izjava:
Garancija za vse izdelke razen žarnic, baterij in programske opreme je 1 leto. Izdelek, ki bo poslan v reklamacijo vam bomo v roku 45 dni vrnili popravljenega ali ga zamenjali z novim. Okvare zaradi nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj s kopijo računa. Garancija ne velja za mehanske poškodbe razen tistih, ki so nastale pri transportu. Servis za izdelke izven garancije zagotavljamo za obdobje 7 let, če ni z zakonom drugače določeno. Servis je na naslovu: Conrad electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje.
To navodilo za uporabo je publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje in odgovarja tehničnemu stanju v času tiska. Spremembe tehničnega stanja so omejene.
Last podjetja Conrad Electronic d.o.o. k.d. Verzija 1/05
