SpeaKa AVC-21 Operating Instructions [ml]

Version 07/03

AV-Control-Center „AVC-21“

Best.-Nr. 35 07 08

Bestimmungsgemäße Verwendung

Das Produkt dient dazu, die AV-Eingänge/-Ausgänge von AV-Geräten (AV= Audio/Video) untereinan­der zu verbinden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber
hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Lieferumfang

• AV-Control-Center "AVC-21"

• Bedienungsanleitung

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer­den, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine
Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung!
In solchen Fällen erlischt jeder Garantieanspruch.

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht
gestattet.

• Die Sicherheitshinweise der Hersteller der anzuschließenden Geräte sind ebenfalls zu beachten.
Lesen Sie dazu die entsprechenden Betriebsanleitungen sorgfältig durch.

• Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände.

• Der Betrieb ist nur in trockenen, geschlossenen Innenräumen zulässig.

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung, Hitze, Kälte, starken Vibrationen oder
Feuchtigkeit aus.

• Sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so set­zen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Anschluss

Am AV-Control-Center dürfen nur dazu geeignete AV-Geräte angeschlossen werden. Möglicherweise
benötigen Sie zusätzliche Adapter, die im Fachhandel erhältlich sind. Verwenden Sie zur Verkabelung
nur hochwertige Kabel. Dies verringert den Verlust von Bild- und Tonqualität. Die Kabel sollten nur
so lang sein, wie unbedingt nötig.

☞

Manche günstige Scart-Kabel sind nicht voll beschaltet, was beim Betrieb in Verbindung mit
dem AV-Control-Center zu Problemen führen kann (z.B. kein Bild auf dem TV).

Beachten Sie für die Beschaltung der Ein- und Ausgänge der AV-Geräte die jeweilige
Bedienungsanleitung. Bei falscher Verkabelung können die AV-Geräte und auch das AV-Control­Center beschädigt werden.
Wenden Sie sich im Zweifelsfall an einen Fachmann.

Vor der Verkabelung schalten Sie unbedingt alle Geräte aus. Bevor Sie die Geräte nach der vollstän­digen Verkabelung wieder einschalten, prüfen Sie die Verkabelung nochmals auf Richtigkeit.

Gehen Sie bei Änderungen der Verkabelung genauso vor.



BEDIENUNGSANLEITUNG www.conrad.de

☞

Bitte beachten Sie:

Die drei "VIEW"-Tasten schalten jeweils immer einen der drei Eingänge auf den Anschluss
"TV". Am Anschluss "1" sollte immer der Videorecorder angesteckt sein. Die Anschlüsse "2"
und "3" stehen für weitere AV-Geräte (z.B. DVD-Player, SAT-Receiver) zur Verfügung.
Am Anschluss "TV" ist ein Fernseher anzuschließen (ggf. dazwischen einen Videorecorder
einschleifen).
Die Anschlüsse "SVIDEO" und "V/L/R" können ebenfalls für einen Fernseher verwendet wer­den, bzw. die Audioanschlüsse "L/R" für eine Stereoanlage.

a) Mehrere Eingänge  Fernseher

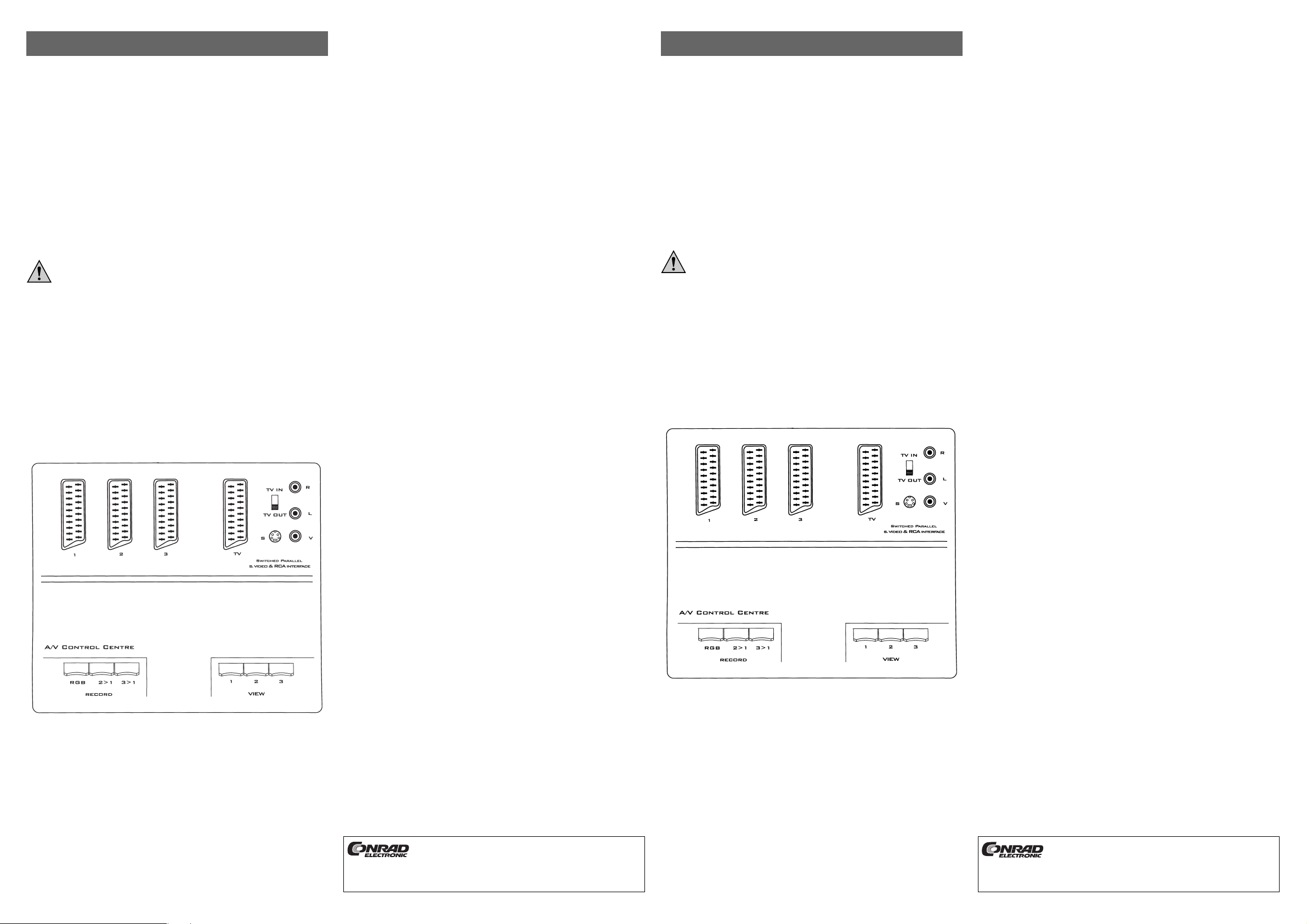

• Verbinden Sie den Fernseher mit dem Scart-Anschluss "TV", siehe Bild.

Hat der Fernseher mehr als eine Scart-Buchse, so beachten Sie die Anleitung des Fernsehers, wel­cher verwendet werden kann.

• Verbinden Sie die AV-Geräte mit den Anschlüssen "1", "2" und "3".

• Wählen Sie den Anschluss über die Tasten "VIEW 1/2/3".

• Wenn der SVideo-Ausgang zur Wiedergabe benutzt werden soll, muss das AV-Gerät ein SVideo­Signal über Scart liefern können. Falls das Bild nur "schwarz/weiss" ist, verwenden Sie den her­kömmlichen Video-Anschluss (Cinch-Buchse). Die Schalterstellung des Schiebeschalters muss
"TV IN" sein.

b) Anschluss von bis zu 3 Fernsehern

• Verbinden Sie die Videoquelle mit dem Anschluss "2".

• Verbinden Sie die 3 Fernseher mit den Anschlüssen "1", "TV" und "V/L/R".

• Der Schiebeschalter muss in Position "TV IN" sein.

• Drücken Sie die Taste "VIEW 2".

• Drücken Sie die RECORD-Taste "2 > 1".

• Durch die Aufteilung des Signals kann die Bild- und Tonqualität mit der Anzahl der angeschlosse­nen Geräte geringer werden. Bei der Verwendung von modernen Fernsehern wird dies in der Regel
bis zu einem gewissen Grad automatisch ausgeglichen.

• Wenn Sie die Videoquelle mit dem Anschluss "3" verbinden wollen, ist dazu die Taste "VIEW 3"
und "3 > 1" zu drücken.

c) Zwei Aufnahmen gleichzeitig durchführen (bzw. eine Aufnahme durchführen und eine

Wiedergabe ansehen)

• Verbinden Sie die beiden Videoquellen mit den Anschlüssen "2" und "3".

• Verbinden Sie den ersten Videorecorder mit dem Anschluss "1", drücken Sie die Taste "2 > 1".

• Verbinden Sie den zweiten Videorecorder mit den Anschlüssen "V/L/R". Drücken Sie die Taste
"VIEW 3"

• Der Schiebeschalter muss in Position "TV IN" sein.

• Nun kann von Anschluss "2" auf "1" und von "3" auf "V/L/R" gleichzeitig aufgenommen werden
(bzw. die Videoquelle "3" auf dem Fernseher betrachtet werden).

d) RGB-Signal aktivieren

Durch Drücken der Taste "RGB" wird über die Schaltspannung an Pin 16 der Scart-Buchse der RGB­Modus des angeschlossenen Fernsehers aktiviert.
Wenn Sie ein RGB-fähiges AV-Gerät (z.B. die meisten DVD-Player) verwenden, drücken Sie bei der
Wiedergabe die "RGB"-Taste.

e) Audio-Ausgang verwenden

Je nach gewähltem Anschluss (Taste "VIEW 1/2/3") liegt an den Cinchbuchsen "L/R" das jeweilige
Audiosignal an (zum AUX-Eingang des Verstärkers).
Soll das Audiosignal des Fernsehers selbst (Anschluss "TV") auf die Cinchbuchsen gelegt werden,
bringen Sie den Schiebeschalter in Position "TV OUT".

Entsorgung

Entsorgen Sie das unbrauchbar gewordene Gerät gemäß den geltenden gesetzlichen Vorschriften.

Tipps & Hinweise

• Die Cinchbuchsen sind wie folgt belegt:
Gelb = Videosignal
Weiss = Linkes Audiosignal
Rot = Rechtes Audiosignal

• Verwenden Sie nur vollbeschaltete hochwertige Scart-Kabel. Andernfalls stehen nicht alle
Signale/Möglichkeiten zur Verfügung, z.B. kein hochwertiges RGB-Signal vom DVD-Player zum
Fernseher.

• Die Verbindungskabel sollten so kurz wie möglich sein.

• Kontrollieren Sie, ob die Scart-Stecker vollständig in den Buchsen auf den AV-Geräten und im
Umschalter stecken.
Die dicken und starren Scart-Kabel können sich z.B. beim Hineinschieben des Fernsehers in die
Wohnwand leicht lösen - dies ist die häufigste Ursache für ein fehlendes Bild.

• Schalten Sie bei Fernsehern mit mehreren Scart-Buchsen mit der Fernbedienung auf den richtigen
Eingang um.

• Wenn Sie einen Scart-AV-Adapter (Cinch auf Scart) verwenden, so achten Sie auf die korrekte
Belegung (Cinch->Scart bzw. Scart->Cinch). Manche bessere Scart-AV-Adapter sind umschaltbar
oder verfügen über 6 Cinch-Anschlüsse (je 3 für Ein- und Ausgang).

Version 07/03

AV Control Center "AVC-21"

Item-No. 35 07 08

Prescribed use

The product serves for connecting the AV inputs / outputs of AV sets (AV= Audio/Video) with each
other.
Any use other than the one described above damages the product. Moreover, this involves dangers
such as e.g., short-circuit, fire, electric shock, etc.

Scope of delivery

• AV Control Center "AVC-21"

• Operating instructions

Safety instructions

In case of any damage that is caused due to failure to observe these operating
instructions, the guarantee will expire. We do not assume liability for resulting
damages.
Nor do we assume liability for damage to property or personal injury, caused be
improper use or the failure to observe the safety instructions. The guarantee will
expire in any such case.

• The unauthorized conversion and/or modification of the product is inadmissible because of safety
and approval reasons (CE).

• Also note the safety instructions and operating instructions for the remaining devices which are
connected to the product.

• Keep the product out of the reach of children. It is not a toy.

• The operation of the product is allowed only in dry indoor rooms.

• Do not expose the device to direct solar irradiation, heat, cold, heavy vibrations or moisture.

• Should any questions arise that are not answered in these operating instructions, contact our
Technical Advisory Service or another expert.

How to connect

The AV Control Center is only suited for connection to AV sets which serve the purpose. You will pos­sibly need additional adapters which are available in specialized shops. Only use high-quality cables
to wire the product. This will reduce any loss of image and sound quality. The cables should only be
as long as is definitely necessary.

☞

Some favourable SCART cables are not fully connected, which can cause problems when in
operation with the AV Control Center (e.g. the image does not appear on the screen).

For a connection of the AV set inputs and outputs, note the respective operating instructions. If their
wiring is wrong the AV sets and also the AV Control Center could suffer damage.
Consult an expert when in doubt.

Do not fail to turn off all devices before doing the wiring. Check the wiring once more for correctness
before turning on the devices again after you wired them completely.

Proceed the same way when making changes to the wiring.



OPERATING INSTRUCTIONS www.conrad.de

☞

Please note:

The three "VIEW" keys always switch one each of the three inputs onto the "TV" terminal
again. Terminal "1" should always have plugged therein the video recorder whereas termi­nals "2" and "3" are available for more AV sets (e.g. DVD player, SAT receiver).
A TV set needs to be connected to the "TV" terminal (loop in a video recorder between them,
if desired).
The "SVIDEO" and "V/L/R" terminals may also be used to connect a TV set while the "L/R"
audio terminals may be used for a stereo system.

a) Several inputs  TV set

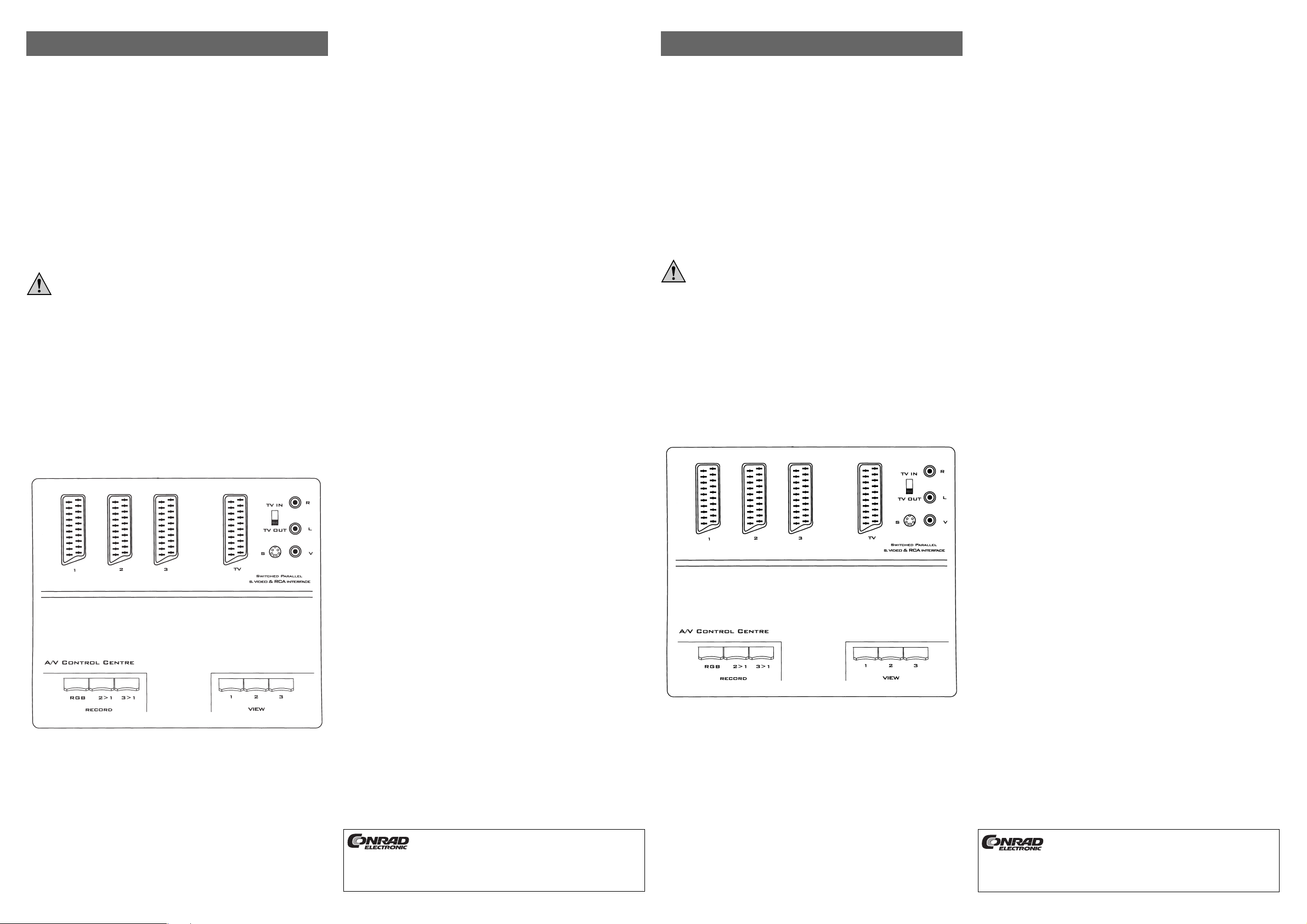

• Connect the TV set to the "TV" SCART terminal, see the Figure.

If the TV set has more than one SCART jack note the instructions for the TV set to find out which of
them may be used.

• Connect the AV sets to terminals "1", "2", and "3".

• Choose the terminal via keys "VIEW 1/2/3".

• If the Svideo output is to be used for playback the AV set has to be capable of providing an SVideo
signal via SCART. If the image is only in "black and white" use the conventional video terminal (the
cinch jack). The switch position of the slide switch has to be "TV IN".

b) Connect a maximum of 3 TV sets

• Connect the video source to terminal "2".

• Connect the 3 TV sets to terminals "1", "TV", and "V/L/R".

• The slide switch has to be in position "TV IN".

• Press the key "VIEW 2".

• Press the RECORD key "2 > 1".

• Since the signal is split up the image and sound quality may worsen with the number of the devi­ces which are connected. This will be automatically balanced to a certain degree, as a rule, if you
use advanced TV sets.

• If you want to connect the video source to terminal "3" press the keys "VIEW 3" and "3 > 1" for
this purpose.

c) Make two records simultaneously (or make one record and watch the playback)

• Connect the two video sources to terminals "2" and "3".

• Connect the first video recorder to terminals "1", press key "2 > 1".

• Connect the second video recorder to terminals "V/L/R". Press key "VIEW 3".

• The slide switch has to be in position "TV IN".

• Simultaneous records may now be made from terminal "2" to "1" and from "3" to "V/L/R" (or the
video source "3" may be watched on the TV set).

d) Activate the RGB signal

Activate the RGB mode of the TV set connected via the switching voltage on pin 16 of the SCART jack
by pressing the key "RGB".
If you use a RGB compatible AV set (e.g. most of the DVD players) press the "RGB" key during the
playback.

e) Use the audio output

The respective audio signal will be applied to the cinch jacks "L/R" (leading to the AUX input of the
amplifier), depending on the terminal you select (key "VIEW 1/2/3").
If the audio signal of the TV set itself is to be provided to the cinch jacks shift the slide switch to posi­tion "TV OUT".

Disposal

Dispose of the set, which has become unserviceable, in conformity with the current legal provisions.

Recommendations & suggestions

• The occupancy of the cinch jacks is as follows:
Yellow = Video signal
White = Left-hand audio signal
Red = Right-hand audio signal

• Only use fully connected high-quality SCART cables. Otherwise, not all of the signals/options will
be available, e.g. there is no high-quality RGB signal from the DVD player to the TV set.

• Connection cables should be as short as possible.

• Check up whether the SCART plugs are completely seated in the jacks of the AV sets and in the
change-over switch.
The SCART cables, which are thick and rigid, could readily come loose while the TV set is being
slid into the unit furniture wall. This is the most frequent cause of the non-presence of the image.

• For TV sets having several SCART jacks, switch over to the correct input using the remote control
device.

• If you use a SCART AV adapter (cinch on SCART) make sure of its correct occupancy (Cinch->Scart
orb Scart->Cinch). Some of the better-quality SCART AV adapters can be switched over or are pro­vided with 6 cinch terminals (3 each for the input and output).

These operating instructions are published by Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.

The operating instructions reflect the current technical specifications at time
of print. We reserve the right to change the technical or physical specifications.

© Copyright 2003 by Conrad Electronic GmbH. Printed in Germany.

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck­legung. Änderung in Technik und Ausstattung vorbehalten.

© Copyright 2003 by Conrad Electronic GmbH. Printed in Germany.

Version 07/03

Boîtier de connexion audio vidéo
Control Center "AVC-21"

N° de commande 35 07 08

Restrictions d'utilisation

Ce produit permet de connecter ensemble diverses entrées et sorties audio vidéo d’appareils AV
(AV= audio vidéo).
Toute utilisation autre que celle stipulée ci-dessus provoque l'endommagement du présent produit,
ainsi que des risques de courts-circuits, d'incendie, de décharge électrique, etc.

Contenu de l'emballage

• Boîtier de connexion audio vidéo Control Center "AVC-21"

• Mode d‘emploi

Consignes de sécurité

En cas de dommages dus à la non observation de ce mode d'emploi, la validité de
la garantie est annulée ! Nous déclinons toute responsabilité pour les éventuels
dommages consécutifs !
Nous déclinons toute responsabilité pour d'éventuels dommages matériels ou cor­porels dus à un maniement incorrect ou à la non observation des consignes de
sécurité !
De tels cas entraînent l'annulation de la garantie.

• Pour des raisons de sécurité, il est interdit de modifier la construction ou de transformer le produ­it soi-même.

• Il faut également tenir compte des mesures de sécurité du fabricant des appareils branchés au boî­tier de connexion.
Lisez attentivement et complètement les notices d’emploi correspondantes.

• Cet appareil n’est pas un jouet, maintenez-le hors de la portée des enfants.

• L’appareil n’est à utiliser que dans des pièces non humides en intérieur.

• Ne soumettez jamais cet appareil à une exposition directe au soleil, à des températures extrêmes,
à de fortes vibrations ou à une humidité trop élevée.

• Au cas où vous auriez des questions auxquelles ce mode d’emploi n’a pas su répondre, veuillez
alors vous adresser à notre service d’assistance technique ou à un autre personnel qualifié.

Branchement

Seuls des appareils AV appropriés peuvent être connectés à ce boîtier de connexion AV. Il est possi­ble que vous ayez besoin à cet effet d’adaptateurs supplémentaires à acheter dans le commerce
spécialisé. Pour le câblage, n’utilisez que des câbles de bonne qualité. Ceci réduit les pertes de qua­lité du son et de l’image. Evitez d’utiliser des câbles plus long que ce qui est indispensable.

☞

Certains câbles scart bon marché ne sont pas complètement connectés ce qui peut engen­drer des problèmes de fonctionnement du boîtier de connexion AV (par ex. aucune image
n’apparaît sur le téléviseur).

Prenez compte des mode d’emploi des appareils AV pour le câblage de leurs entrées et sorties. Un
câblage erroné pourrait provoquer un endommagement des appareils AV mais aussi du boîtier de
connexion AV. En cas de doute, adressez-vous à du personnel qualifié.

Avant de procéder au câblage, éteignez impérativement tous les appareils. Avant de rallumer les
appareils une fois le câblage terminé, vérifiez encore une fois que ce câblage est vraiment correct.

Procédez de la même manière en cas de modifications du câblage.



MODE D’EMPLOI www.conrad.de

☞

Tenez compte des consignes suivantes :

Chacune des trois touches "VIEW" active une des trois entrées du branchement "TV". Ne
brancher au connecteur "1" que le magnétoscope. Les connecteurs "2" et "3" sont prévues
pour les autres types d’appareils AV (par ex. le lecteur de DVD, le récepteur/démodulateur
satellite).
Brancher un téléviseur au connecteur "TV" (le cas échéant, intercaler un magnétoscope ent­re les deux).
Les connecteurs "SVIDEO" et "V/L/R" peuvent être également utilisés pour un téléviseur, ou
bien les connecteurs audio "L/R" pour une chaîne Hi Fi.

a) Plusieurs sorties  téléviseur

• Branchez le téléviseur au connecteur scart "TV", voir illustration.

Si le téléviseur possède plus d’un connecteur scart, prenez compte du mode d’emploi du télévi­seur pour savoir lequel utiliser.

• Connectez les appareils AV aux connecteurs "1", "2" et "3".

• Sélectionnez la connexion par les touches "VIEW 1/2/3".

• Si vous voulez utiliser la sortie SVidéo pour la reproduction, l’appareil AV connecté doit être capa­ble de fournir un signal SVidéo par le scart. Si l’image est en noir et blanc, utilisez plutôt le con­necteur vidéo conventionnel (douille Cinch). La position du commutateur doit être "TV IN".

b) Connexion de jusqu’à 3 téléviseurs

• Connectez une source vidéo au connecteur "2".

• Branchez les trois téléviseurs aux connecteurs "1", "TV" et "V/L/R".

• Le commutateur doit se trouver en position "TV IN".

• Appuyez sur la touche "VIEW 2".

• Appuyez sur la touche RECORD-Taste "2 > 1".

•A cause de la répartition du signal, il est possible que la qualité du son et de l’image soit diminu­ée en rapport avec le nombre d’appareils connectés. Si les téléviseurs utilisés sont suffisamment
modernes, ceci sera cependant compensé dans une certaine mesure.

• Si vous souhaitez connecter la source vidéo au connecteur "3", il vous faut appuyer sur les tou­ches "VIEW 3" et "3 > 1".

c) Exécuter deux enregistrements en même temps (ou effectuer un enregistrement et regar-

der une reproduction en même temps)

• Connectez les deux sources vidéo aux connecteurs "2" et "3".

• Branchez le premier magnétoscope au connecteur "1", appuyez sur la touche "2 > 1".

• Branchez le deuxième magnétoscope aux connecteurs "V/L/R". o Appuyez sur la touche "VIEW 3".

• Le commutateur doit se trouver en position "TV IN".

• Il est maintenant possible d’enregistrer simultanément du connecteur "2" au connecteur "1" et du
connecteur "3" au connecteur "V/L/R" (ou bien de regarder la source vidéo "3" sur le téléviseur).

d) Activer le signal RGB

En appuyant sur la touche "RGB", le mode RGB du téléviseur connecté est activé par la tension de
commutation sur la broche 16 (Pin 16) de la borne scart.
Si vous utilisez un appareil AV apte au RGB (par ex. la plupart des lecteurs DVD), appuyez sur la tou­che "RGB" pour la reproduction.

e) Utiliser la sortie audio

Suivant la connexion choisie (touche "VIEW 1/2/3") le signal audio correspondant est affecté aux
douilles Cinch "L/R" (vers les entrées AUX de l’ampli).
Si le signal audio du téléviseur même (connecteur "TV") doit être affecté aux douilles Cinch, mettez
le commutateur sur la position "TV OUT".

Elimination des déchets

Jetez l'appareil devenu inutilisable conformément aux lois en vigueur.

Trucs & Astuces

• Les douilles Cinch sont affectées comme suit :
Jaune = signal vidéo
Blanc = signal audio de gauche
Rouge = signal audio de droite

• N’utilisez que des câbles Scart de bonne qualité et complètement connectés. Sinon tous les sig­naux/toutes les possibilités ne seront pas à disposition, par ex. pas de signal RGB de haute quali­té du lecteur de DVD au téléviseur.

• Le câblage doit être aussi court que possible.

• Vérifiez que les fiches Scart sont bien complètement enfoncées dans les douilles des appareils AV
et dans le boîtier de connexion.
Les cordons scart sont épais et raides et peuvent ainsi facilement se détacher quand le téléviseur
est remis en place dans une armoire par ex. – ceci est souvent la cause quand l’image n’appara­ît pas.

• Quand les téléviseurs disposent de plusieurs douilles scart, commutez au moyen de la télécom­mande sur la bonne entrée.

• Si vous utilisez un adaptateur Scart AV (Cinch sur Scart), faites attention au câblage correct (Cinch

->Scart ou Scart->Cinch). Certains adaptateurs Scart-AV de qualité sont commutables ou dispo­sent de jusqu’à 6 connecteurs Cinch (trois pour chaque entrée et sortie).

Version 07/03

AV Control Center "AVC-21"

Bestnr. 35 07 08

Correcte toepassing

Met dit apparaat kunt u de AV in- en uitgangen van AV apparatuur (AV= Audio/Video) met elkaar ver­binden.
Een andere toepassing dan hier beschreven heeft de beschadiging van het apparaat tot gevolg. Dit
is bovendien met gevaren verbonden zoals b.v. kortsluitingsgevaar, brandgevaar, elektrische schok­ken, enz.

Leveringsomvang

• AV Control Center "AVC-21"

• Gebruiksaanwijzing

Veiligheidsaanwijzingen

Bij beschadigingen ten gevolge van niet-naleving van deze gebruiksaanwijzing ver­valt uw garantie! Voor gevolgschade die uit een schadegeval voortvloeit aanvaar­den wij geen enkele aansprakelijkheid!
Bij materiële schade of persoonlijke ongelukken, die door onoordeelkundig gebruik
of niet-naleving van de veiligheidsaanwijzingen werden veroorzaakt, aanvaarden
wij geen enkele aansprakelijkheid!
In dergelijke gevallen vervalt elk recht op garantie.

• Om veiligheidsredenen is het eigenmachtig ombouwen en/of veranderen van het apparaat niet toe­gestaan.

• Houd tevens rekening met de veiligheidsaanwijzingen van de apparaten die op de Control Center
aangesloten worden. Lees de betreffende handleidingen aandachtig door.

• Het apparaat is geen speelgoed en moet buiten het bereik van kinderen worden gehouden.

•U mag het apparaat enkel in droge en gesloten binnenruimtes gebruiken.

• Stel het apparaat niet bloot aan direct zonlicht, hitte, koude, sterke trillingen en vochtigheid.

• Gelieve u tot onze technische helpdesk of een andere vakman te wenden indien u vragen heeft
omtrent zaken die niet opgehelderd werden in deze gebruiksaanwijzing.

Aansluiting

Op de Control Center mag u enkel geschikte AV apparaten aansluiten. Eventueel zijn bijkomende
adapters nodig die u in de vakhandel kunt kopen. Gebruik enkel hoogwaardige kabels. Dit vermin­dert het verlies van beeld- en geluidskwaliteit. De kabels mogen enkel zo lang als nodig zijn.

☞

Bepaalde goedkopere Scart kabels zijn niet volledig beschakeld wat problemen bij het gebruik
kan veroorzaken (b.v. geen beeld op de televisie).

Houd voor de aansluiting van de in- en uitgangen van de AV apparaten rekening met de betreffende
handleiding. Als u de kabels verkeerd aansluit, kunnen de AV apparaten en de Control Center bescha­digd raken.
Consulteer in geval van twijfel een vakman.

Vooraleer u de kabels aansluit, moet u in ieder geval alle apparaten uitschakelen. Controleer de juist­heid van de aangesloten kabels nog eens vooraleer u de apparaten opnieuw inschakelt.

Doe dit ook als u de kabels loskoppelt of opnieuw aansluit.



GEBRUIKSAANWIJZING www.conrad.de

☞

Let op:

De drie "VIEW" toetsen schakelen telkens één van de drie ingangen van de aansluiting "TV".
Op aansluiting "1" moet steeds de videorecorder aangesloten worden. De aansluitingen "2"
en "3" staan voor andere AV apparaten ter beschikking (b.v. DVD-speler, SAT-receiver).
Op de aansluiting "TV" moet een televisie aangesloten worden (u kunt evt. een videorecorder
ertussen voegen).
De aansluitingen "SVIDEO" en "V/L/R" kunnen tevens voor een televisie worden gebruikt. De
audioaansluitingen "L/R" zijn geschikt voor een stereo-installatie.

a) Meerdere ingangen  televisie

• Verbind de televisie met de Scart aansluiting "TV" (zie afb.).

Als de televisie meer dan één Scart aansluiting heeft, moet u in de handleiding van de televisie
nagaan welke aansluiting gebruikt mag worden.

• Verbind de AV apparaten met de aansluitingen "1", "2" en "3".

• Kies de aansluiting met de toetsen "VIEW 1/2/3".

• Als u de SVideo uitgang voor de weergave wilt gebruiken, moet het AV apparaat in staat zijn om
een SVideo signaal via Scart te leveren. Als het beeld enkel "zwart/wit" is, moet u de gewone Video
aansluiting (Cinch) gebruiken. De schuifschakelaar moet dan op "TV IN" staan.

b) Aansluiting van tot en met drie televisies

• Verbind de videobron met aansluiting "2".

• Verbind de drie televisies met de aansluitingen "1", "TV" en "V/L/R".

• De schuifschakelaar moet op "TV IN" staan.

• Druk op de toets "VIEW 2".

• Druk op de RECORD toets "2 > 1".

• Door de verdeling van het signaal kan de beeld- en geluidskwaliteit evenredig met het aantal aan­gesloten televisies afnemen. Bij het gebruik van moderne televisies wordt dit in de regel tot op
zekere hoogte automatisch gecompenseerd.

• Als u de videobron met aansluiting "3" wilt verbinden, moet u de toetsen "VIEW 3" en "3 > 1"
indrukken.

c) Gelijktijdig twee opnames doen (resp. opnemen en weergave bekijken)

• Verbind de beide videobronnen met de aansluitingen "2" en "3".

• Verbind de eerste videorecorder met aansluiting "1" Druk op de toets "2 > 1".

• Verbind de tweede videorecorder met de aansluitingen "V/L/R". Druk op de toets "VIEW 3"

• De schuifschakelaar moet op "TV IN" staan.

• Nu kan van aansluiting "2" naar "1" en van "3" naar "V/L/R" gelijktijdig opgenomen worden (resp.
de videobron "3" op de televisie bekeken worden).

d) RGB signaal activeren

Als u de toets "RGB" indrukt, wordt via de schakelspanning aan pin 16 van de Scart aansluiting de
RGB modus van de aangesloten televisie geactiveerd.
Als u een AV apparaat gebruikt dat RGB ondersteunt (zoals de meeste DVD-spelers), moet u tijdens
de weergave op de "RGB" toets drukken.

e) Audiouitgang gebruiken

Al naar de gekozen aansluiting (via de toets "VIEW 1/2/3") wordt aan de Cinch aansluitingen "L/R"
het betreffende audiosignaal geproduceerd (naar de AUX ingang van de versterker).
Als u het audiosignaal van de televisie (aansluiting "TV") naar de Cinch aansluitingen wilt sturen,
moet u de schuifschakelaar op "TV OUT" zetten.

Verwijderen

Als de Control Center niet meer werkt, moet u het apparaat volgens de geldende wettelijke bepalin­gen voor afvalverwerking inleveren.

Tips & wenken

• De Cinch aansluitingen zijn als volgt bezet:
geel = videosignaal
wit = linker audiosignaal
rood = rechter audiosignaal

• Gebruik enkel hoogwaardige en volledig beschakelde Scart kabels. In het andere geval staan niet
alle signalen/mogelijkheden ter beschikking, b.v. geen hoogwaardig RGB signaal van de DVD-spe­ler naar de televisie.

• De verbindingskabels moeten zo kort mogelijk zijn.

• Controleer of de Scart stekkers volledig in de aansluitingen van de AV apparaten en de Control
Center steken.
De dikke en onbeweeglijke Scart kabels kunnen gemakkelijk losraken als u de televisie b.v. in een
muurnis schuift - dit is de meest voorkomende oorzaak voor een beeld dat ontbreekt.

• Stel bij televisies met meerdere Scart aansluitingen de juiste ingang in met de afstandsbediening.

• Als u een Scart/AV adapter (Cinch naar Scart) gebruikt, moet u op een correcte bezetting letten
(Cinch->Scart resp. Scart->Cinch). Bepaalde betere Scart/AV adapters zijn omschakelbaar of
beschikken over 6 Cinch aansluitingen (telkens 3 voor in- en uitgang).

Cette notice est une publication de la société Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.

Cette notice est conforme à la règlementation en vigueur lors de l´impression.
Données techniques et conditionnement soumis à modifications sans aucun
préalable.

© Copyright 2003 par Conrad Electronic GmbH. Imprimé en Allemagne.

Deze gebruiksaanwijzing is een publicatie van Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse
gaan. Wijzigingen in techniek en uitrusting voorbehouden.

©

Copyright 2003 by Conrad Electronic Ned BV. Printed in Germany.

*07-03/36-AH
