4LEDKIT-PRO
Compact 4 LED panel set
USER MANUAL
MANUALE UTENTE
Please read this manual carefully and properly take care of it
Leggete questo manuale e conservatelo per future consultazioni
Dear customer,
First of all thanks far purchasing a SOUNDSATION® product. Our mission is to satisfy
all possible needs of musical instrument and professional audio users offering a wide
range of products using the latest technologies.
We hope you will be satised with this item and, if you want to collaborate, we are
looking for a feedback from you about the operation of the product and possible
improvements to introduce in the next future. Go to our website www.soundsation-
music.com and send an e-mail with your opinion, this will help us to build instruments
ever closer to customer’s real requirements.
One last thing: read this manual before using the instrument, an incorrect operation
can cause damages to you and to the unit. Take care!
The SOUNDSATION Team
Gentile Cliente,
Grazie per aver scelto un prodotto SOUNDSATION®. La nostra missione è quella di
offrire ai nostri utenti una vasta gamma di strumenti musicali ed apparecchiature audio
e lighting con tecnologie di ultima generazione.
Speriamo di aver soddisfatto le vostre aspettative e, se voleste collaborare, sarem-
mo lieti di ricevere un vostro feedback sulla qualità del prodotto al ne di migliorare
costantemente la nostra produzione. Visitate il nostro sito www.soundsationmusic.
com ed inviateci una mail con la vostra opinione, questo ci aiuterà a sviluppare nuovi
prodotti quanto più vicini alle vostre esigenze.
Un’ultima cosa, leggete il presente manuale al ne di evitare danni alla persona ed al
prodotto, derivanti da un utilizzo non corretto.
Il Team SOUNDSATION
ENGLISH
4LEDKIT-PRO User manual
TABLE OF CONTENTS
1. INTRODUCTION ......................................................................................................... 6
1.1. Unpacking .................................................................................................................................................................6
1.2. Accessories ...............................................................................................................................................................7
2. OVERVIEW .................................................................................................................. 7
3. MAIN FEATURES ........................................................................................................7
4. INSTALLATION ........................................................................................................... 8
5. MAINS CONNECTIONS .............................................................................................9
6. DMX CONNECTION ................................................................................................... 9
6.1. DMX Terminator .....................................................................................................................................................9
7. REAR PANEL .............................................................................................................10

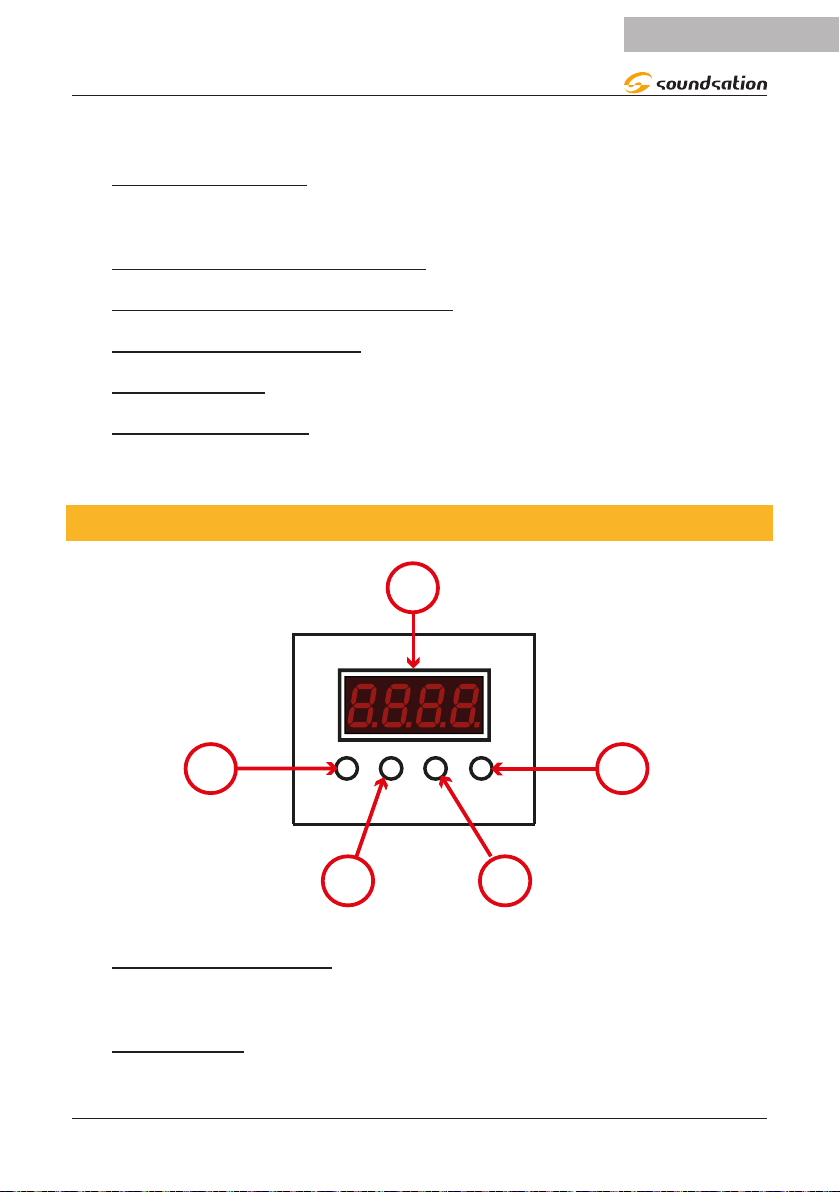

7.1. Control Panel .........................................................................................................................................................11

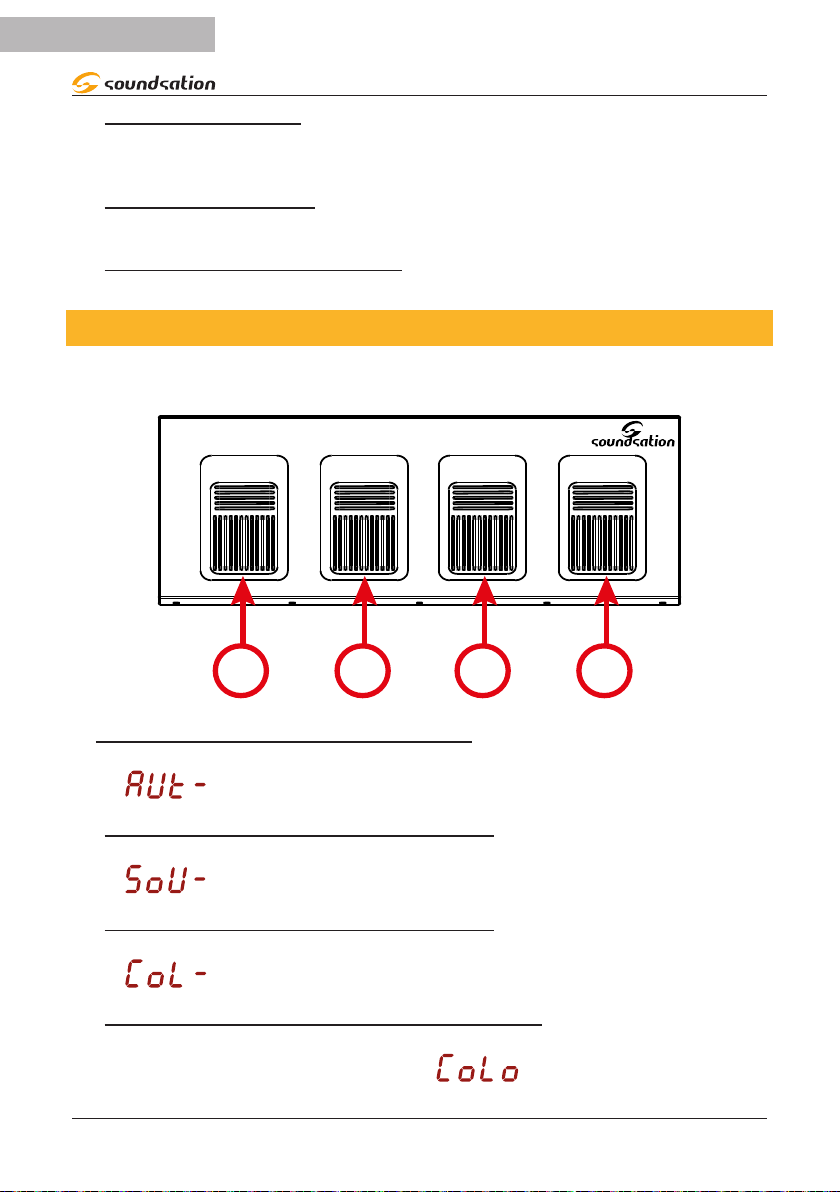

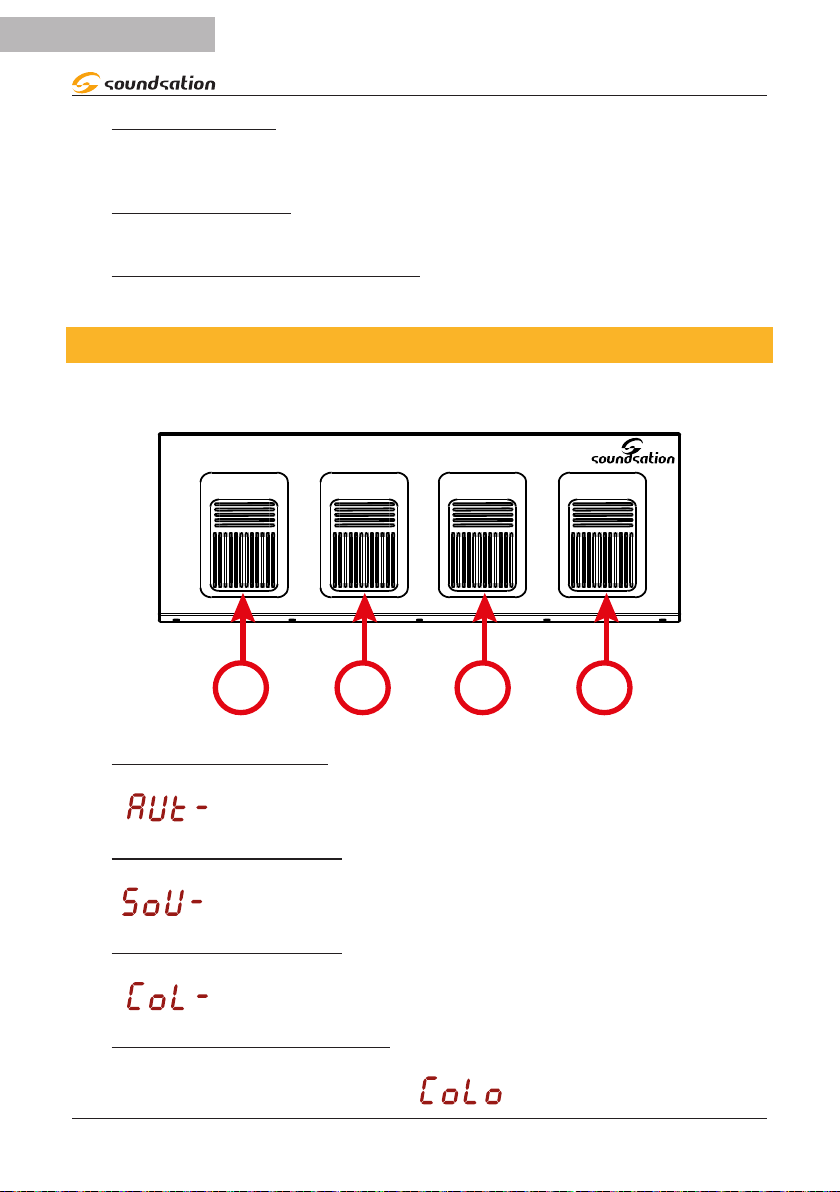

7.2. Pedal Board Control Panel ................................................................................................................................12

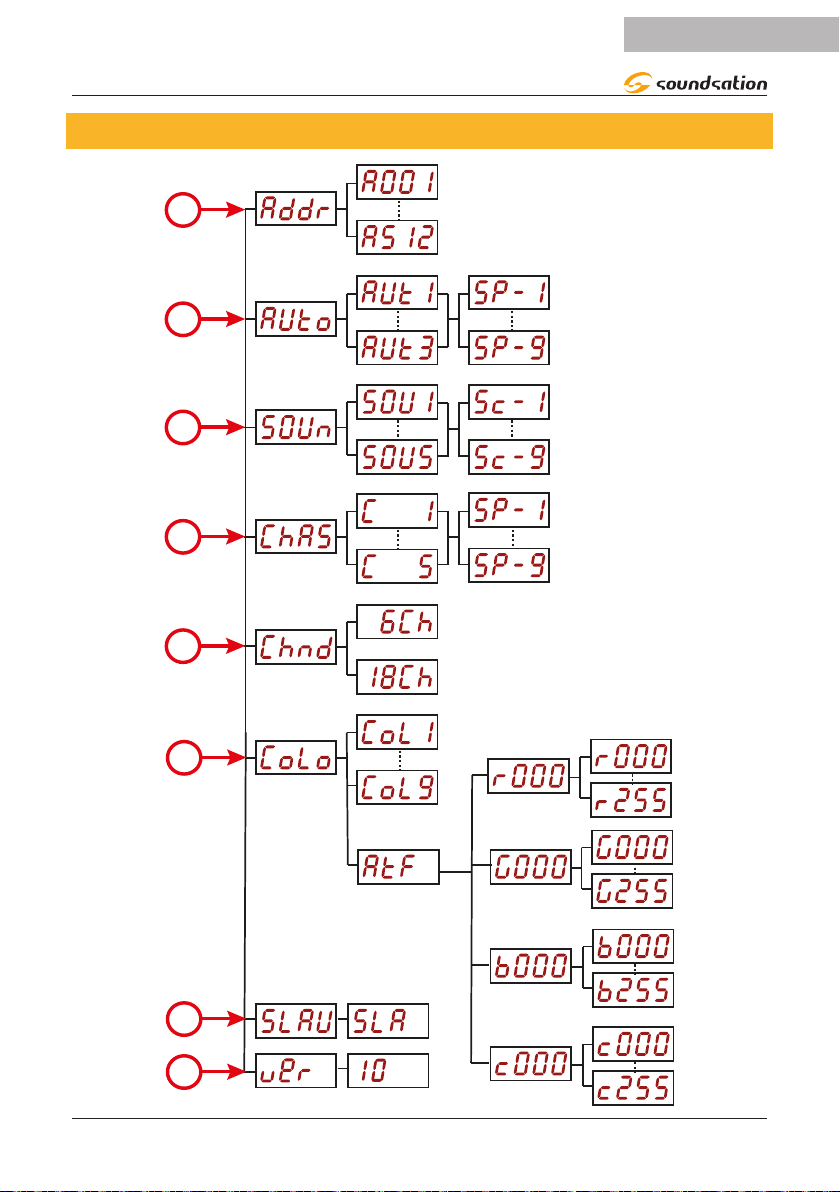

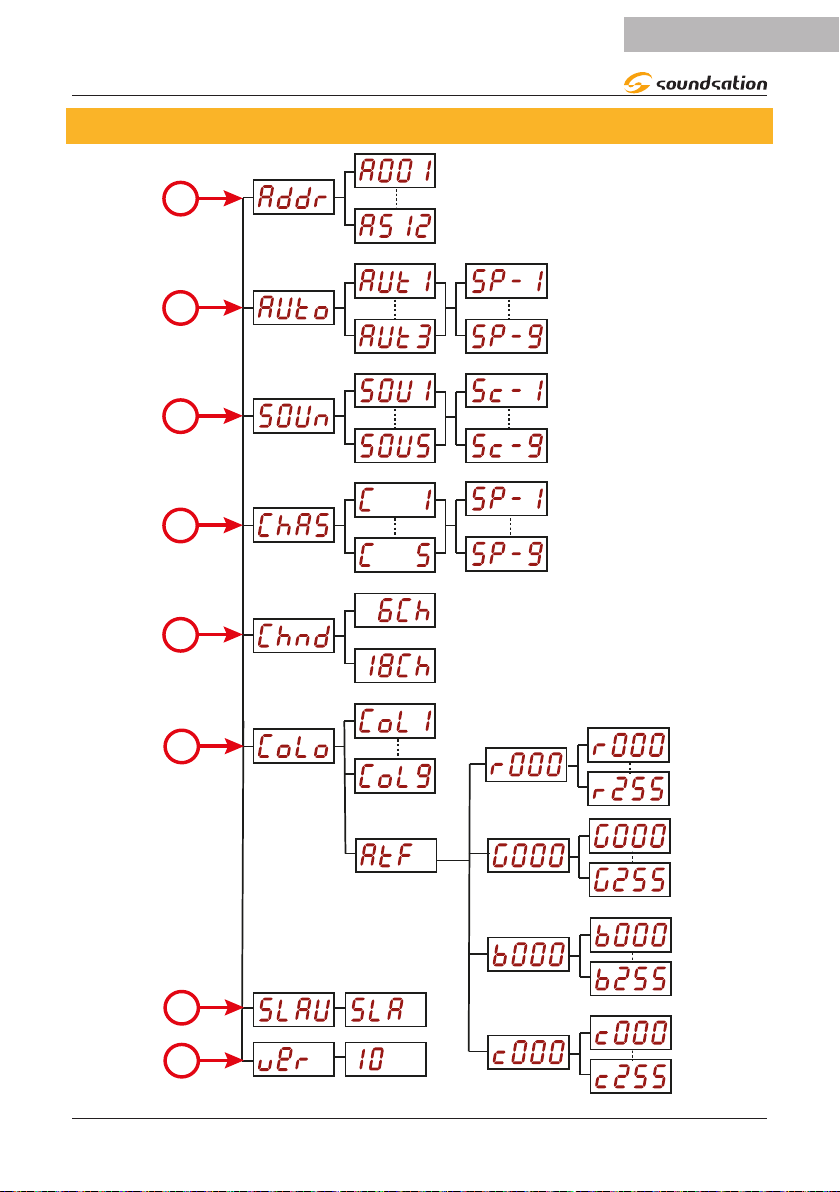

8. FUNCTIONS MAP ....................................................................................................13

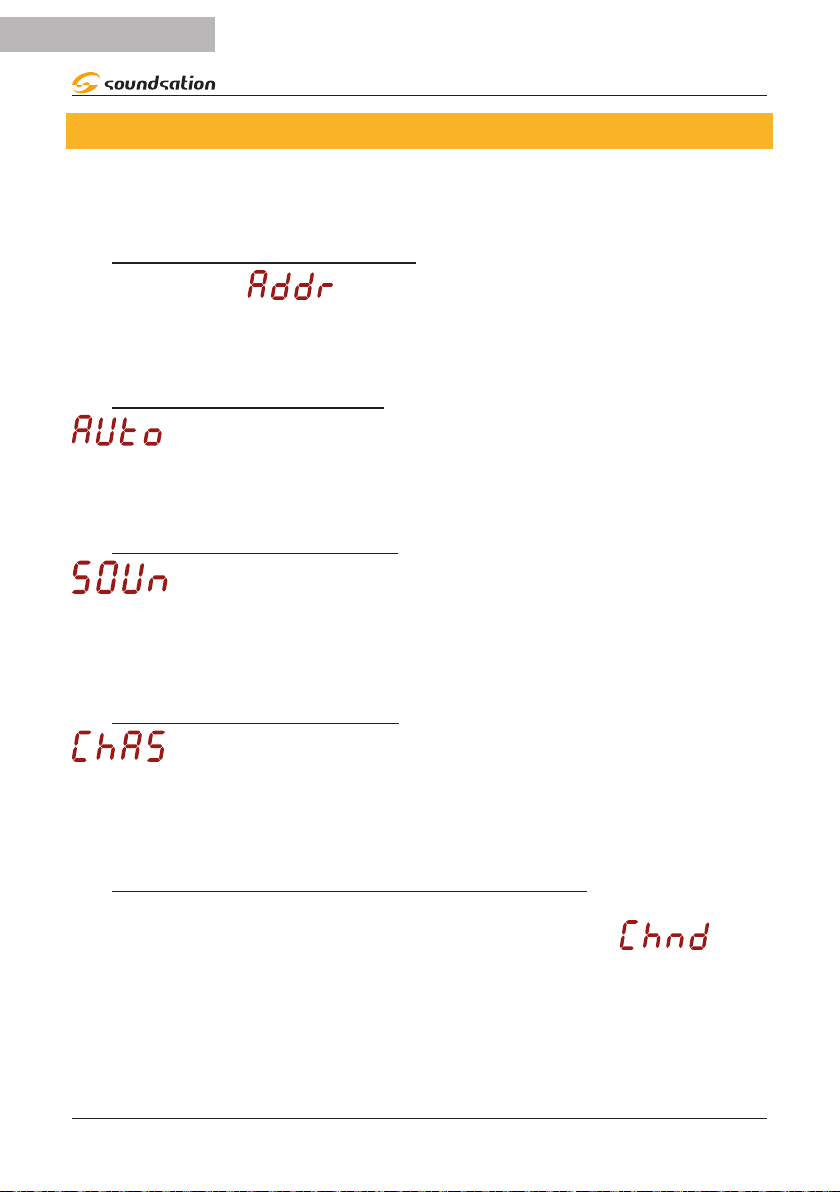

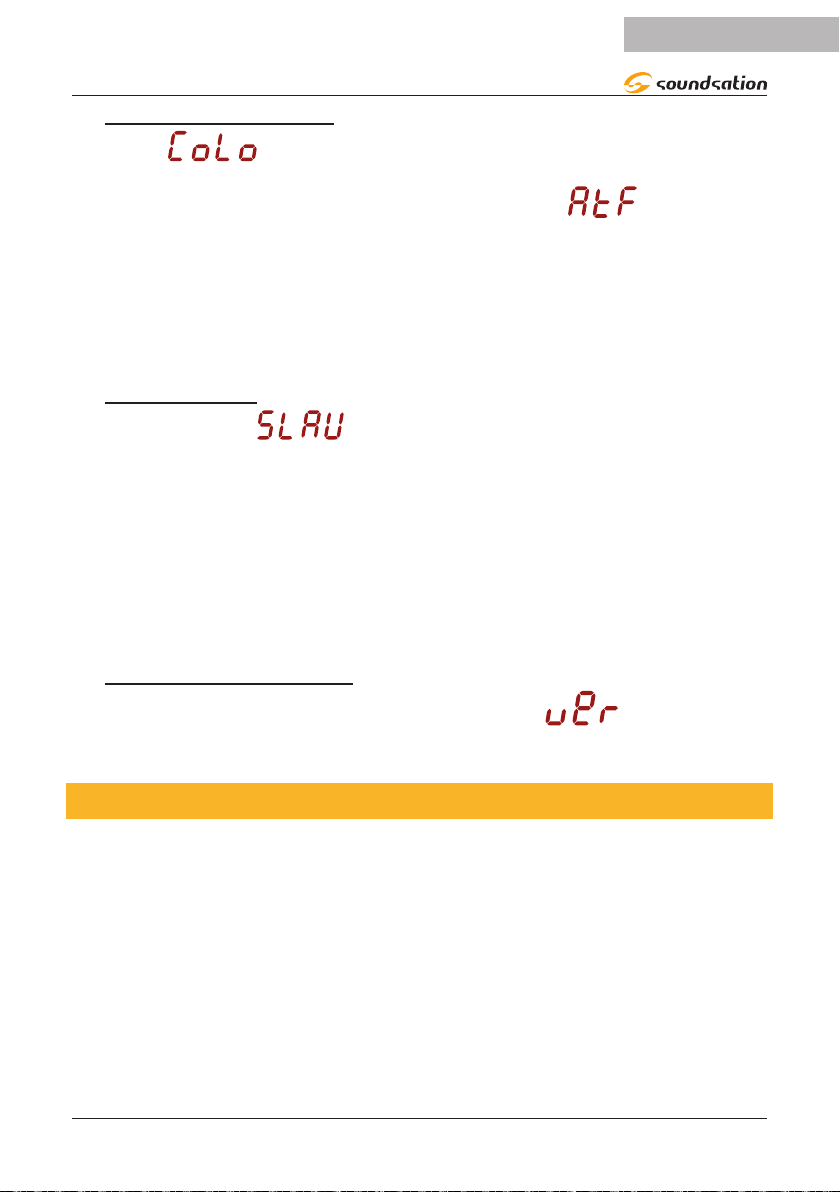

8.1. FUNCTIONS DESCRIPTION ..............................................................................................................................14
9. CHANNEL CHARTS ..................................................................................................15
9.1. 6Ch Mode Chart ...................................................................................................................................................16
9.2. 18Ch Mode Chart ................................................................................................................................................17
10. SPECIFICATIONS ......................................................................................................19
11. WARRANTY AND SERVICE .....................................................................................20
12. WARNING.................................................................................................................20
3
ENGLISH

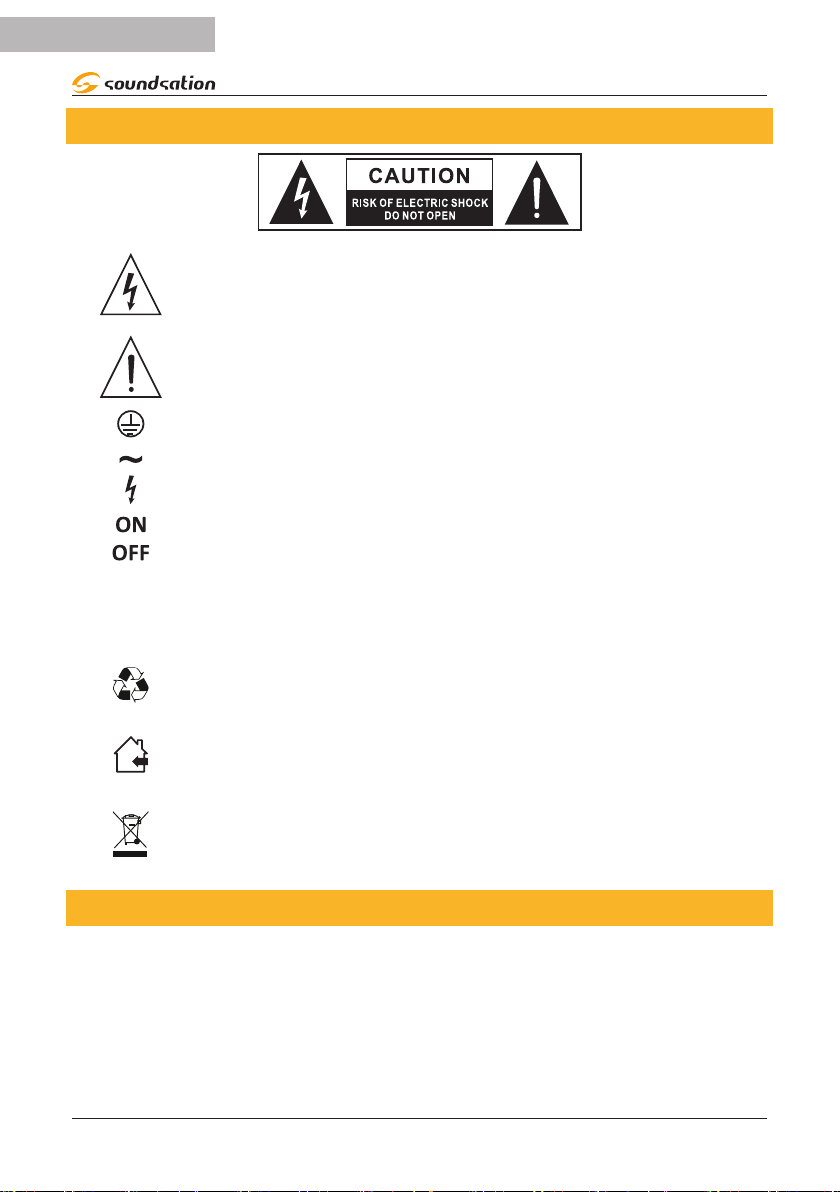

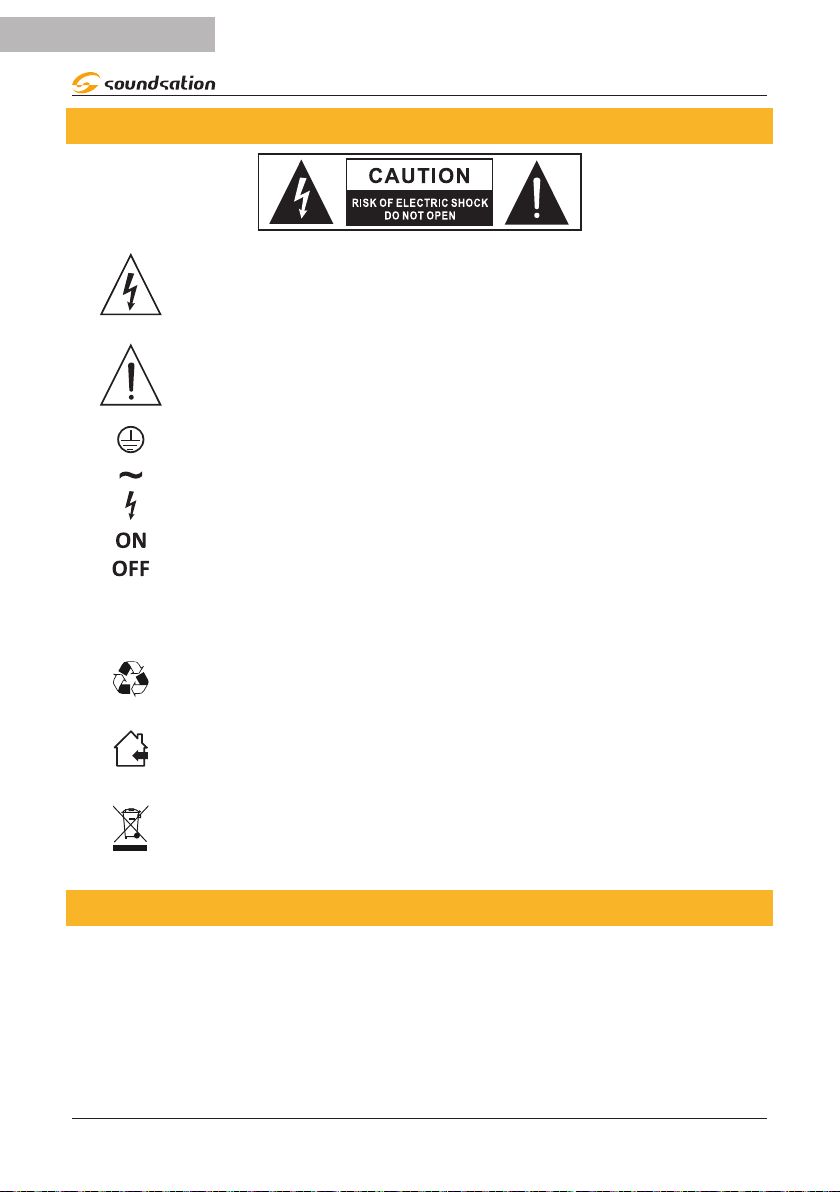

IMPORTANT SAFETY SYMBOLS
The symbol is used to indicate that some hazardous live terminals are
involved within this apparatus, even under the normal operating con-
ditions, which may be sufcient to constitute the risk of electric shock
or death.
The symbol is used in the service documentation to indicate that spe-
cic component shall be replaced only by the component specied in
that documentation for safety reasons.
Protective grounding terminal
Alternating current/voltage
Hazardous live terminal
Denotes the apparatus is turned on
Denotes the apparatus is turned off
WARNING:
CAUTION:
Describes precautions that should be observed to prevent the danger
of injury or death to the operator.
Describes precautions that should be observed to prevent danger of
the apparatus.
To protect the environment, please try to recycle the packing material
as much as possible
The projector is for indoor use only, IP20. Use only in dry locations.
Keep this device away from rain and moisture, excessive heat, humid-
ity and dust. Do not allow contact with water or any other uids, or
metallic objects.
Don’t throw this product away just as general trash, please deal with
the product follow the abandon electronic product regulation in your
country.
4LEDKIT-PRO User manual
TAKING CARE OF YOUR PRODUCT
f Read these instructions
f Keep these instructions
f Heed all warning
f Follow all instructions
4
ENGLISH
4LEDKIT-PRO User manual
1) Water / Moisture
The apparatus should be protected from moisture and rain and can not be used near
water; for example near a bathtub, a kitchen sink, a swimming pool, etc.
2) Heat
The apparatus should be located away from heat sources such as radiators, stoves or
other appliances that produce heat. Don not use it when maximum ambient temperature is higher than 40°C.
3) Ventilation
Do not block areas of ventilation opening. Failure to do could result in re. Always
install according to the manufacturer’s instructions.
4) Object and Liquid Entry
Objects do not fall into and liquids are not spilled into the inside of the apparatus for
safety.
5) Power Cord and Plug
Protect power cord from being walked on or pinched particularly at plugs, convenience
receptacles, and the point where they exit from the apparatus. Do not defeat the safety
purpose of the polarized or grounding-type plug. A polarized plug has two poles; a
grounding-type plug has two poles and a third grounding terminal. The third prong is
provided for your safety. If the provided plug does not t into your outlet, refer to an
electrician for replacement.
6) Power Supply
The apparatus should be connected to the power supply only of the type as marked on
the apparatus or described in the manual. Failure to do could result in damage to the
product and possibly the user. Unplug this apparatus during lightning storms or when
unused for long periods of time.
7) FUSE AND Electrical Connection
Always disconnect from the power source before servicing or replacing fuse and be
sure to replace with same fuse size and type. Cut off power before moving, repairing
and cleaning the unit. Improper electrical wiring may invalidate the product warranty.
To avoid electric shock, all xtures must be connected to circuits with a suitable ground.
Do not power on and power off the xture in a short time.
8) DMX connection
When use DMX controller, please make sure that there is no interference sources (e.g.
intercom, high frequency radio waves and radiation source).
9) Cleaning
Clean only with a dry cloth. Do not use any solvents such as benzene or alcohol.
5
ENGLISH
4LEDKIT-PRO User manual
10) Servicing
Do not implement any servicing other than those means described in the manual. Refer
all servicing to qualied service personnel only. Only use accessories/attachments or
parts recommended by the manufacturer.
1. INTRODUCTION
Thank you for purchasing our 4LEDKIT-PRO. Enjoy your new equipment and make sure
to read this manual carefully before operation.
This user manual is made to provide both an overview of controls, as well as information on how to use them.
1.1. Unpacking
Your 4LEDKIT-PRO was carefully packed in two cartons to ensure safe transport. Despite
this, we recommend you to carefully examine the package and its contents for any
signs of physical damage, which can occur during transport. Each unit has the following
parts:
1) PAR-BAR CARTON
f 1 x T-Bar with 4 lightweight LED light PARs
f 1 x Pedal board with 4 footswitch
f 1 x Carrying bag
f 1 x Cable for pedal board connection
f 1 x IEC Power cord
f 2 x Brackets for xing to the ground or on trusses.
f 2 x Washers
f 2 x Screw knobs
f 1 x User manual
2) TRIPOD STAND CARTON
f 1 x Tripod Stand
f 1 x carrying bag
ATTENTION: Packaging cartons are not a toys! Keep out of reach of chil-
dren!!! Keep in a safe place the original packaging material for future use.
If anything damaged during transport, notify the shipper immediately and keep the
packing material for inspection. Again, please save the carton and all packing materials.
If the xture must be returned to the manufacturer, it is important that it is returned in
the original manufacturer box and packing. Please do not take any action without rst
contacting us.
6
ENGLISH
4LEDKIT-PRO User manual
1.2. Accessories
SOUNDSATION can supply a wide range of quality accessories that you can use with
your 4LEDKIT-PRO, like Cables, Splitters, DMX controllers, and a wide range of other
xtures.
All products in our catalogue has been long tested with this device, so we recommend
you to use Genuine SOUNDSATION Accessories and Parts.
Ask your SOUNDSATION dealer or check out our website www.soundsationmusic.com
for any accessories you could need to ensure best performance of the product.
2. OVERVIEW
When giving colors to your gigs passes through simplicity of use, portability and
the benets of modern LED technology, SOUNDSATION 4LEDKIT-PRO becomes the
reference to all musicians, DJs and entertainment operators. 4LEDKIT-PRO have been
designed to be all-in-one light systems with all accessories in a single package. It
includes tripod support with bag, pedal board for quick control of main functions, “T”
bar with carrying bag, integrated DMX-512 interface to allow remote control via DMX
controllers. Light emission technologies range from RGB combination of single-color
LEDs, to RGB 3in1, RGB 3in1 COB, and RGBW 4in1. Emission angles range from 16° and
26° beam effect to 90° wash effect for COB model.
3. MAIN FEATURES
f 4 lightweight LED PARs, each of them coming with 4 High-brightness 10W LED
(16pcs 10W RGBW 4in1 LED in total)
f 4 Operating Modes (Auto, Sound, Fixed Colors, DMX)
f 50.000 hours long-life LED
f RGBW color mixing
f Color Strobe
f Master/Slave synchronization
f DMX-512 protocol
f Electronic Dimmer 0-100%
f Foot controller
f Carrying soft-case
f Tripod stand with carrying bag (Max height 2,5m)
7
ENGLISH
4LEDKIT-PRO User manual

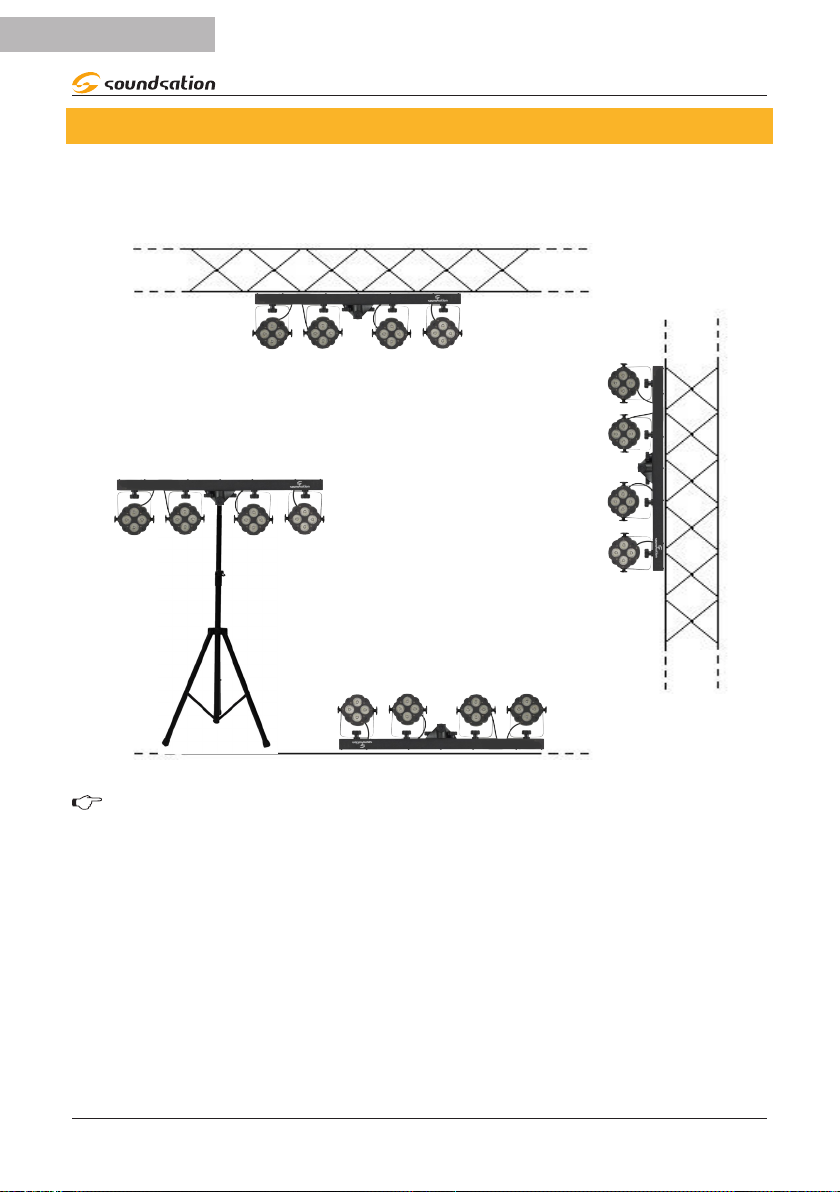

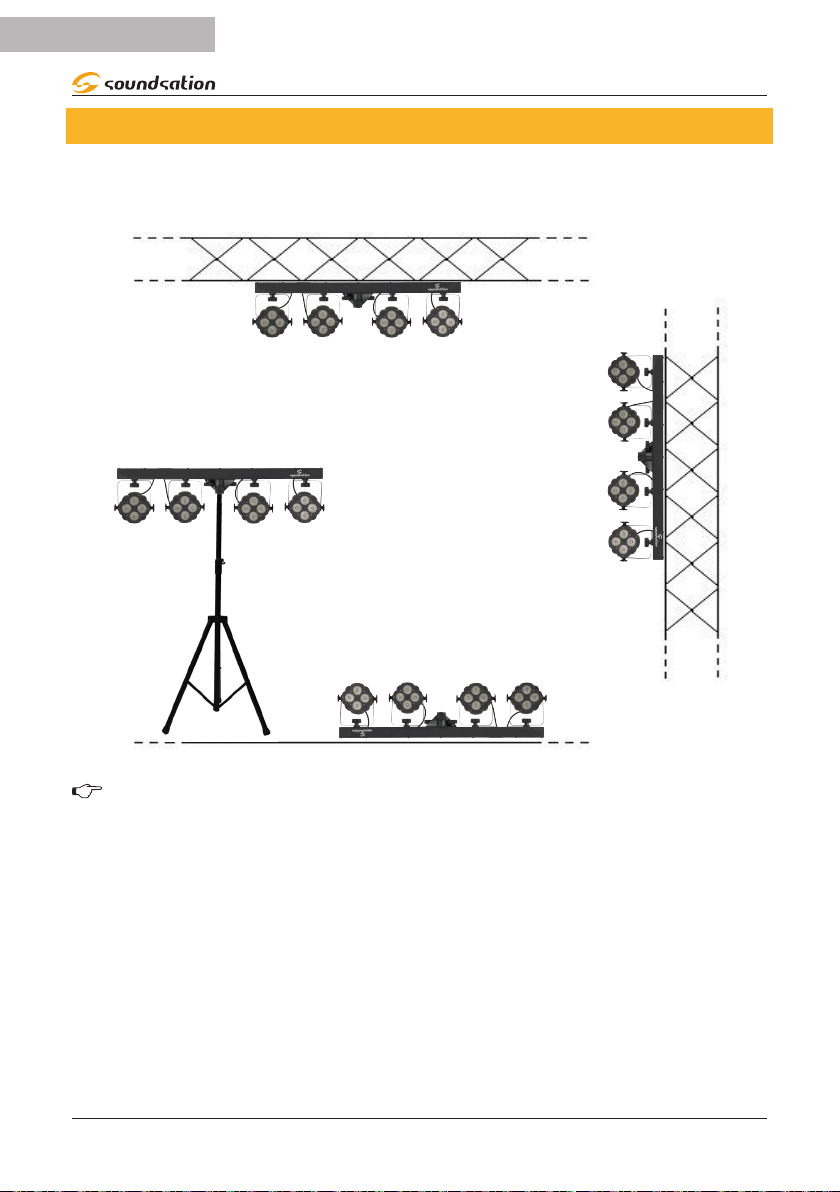

4. INSTALLATION
SOUNDSATION 4LEDKIT-PRO can be installed on the oor, on the wall, ceiling or on a
truss.
WARNINGS:
A. It’s required the use of a safety wire (LW3-76A or LW4-76A sold separately) in
if the product is hanging on a wall, ceiling or on a truss.
B. Never leave the product swinging freely.
C. If the product is hanging on a wall, a ceiling or a truss, make sure that the
installation gear and / or the truss can hold a minimum load of 10 times the
weight of the device.
8
ENGLISH
4LEDKIT-PRO User manual

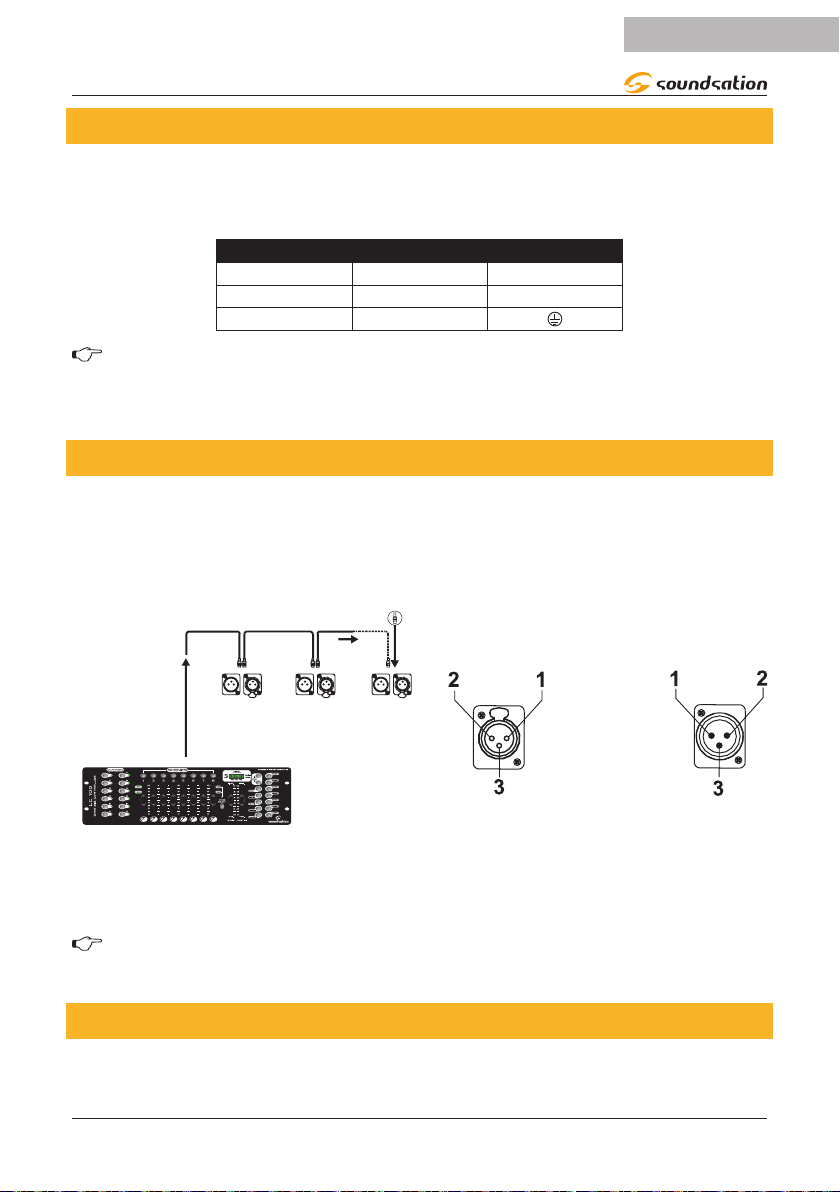

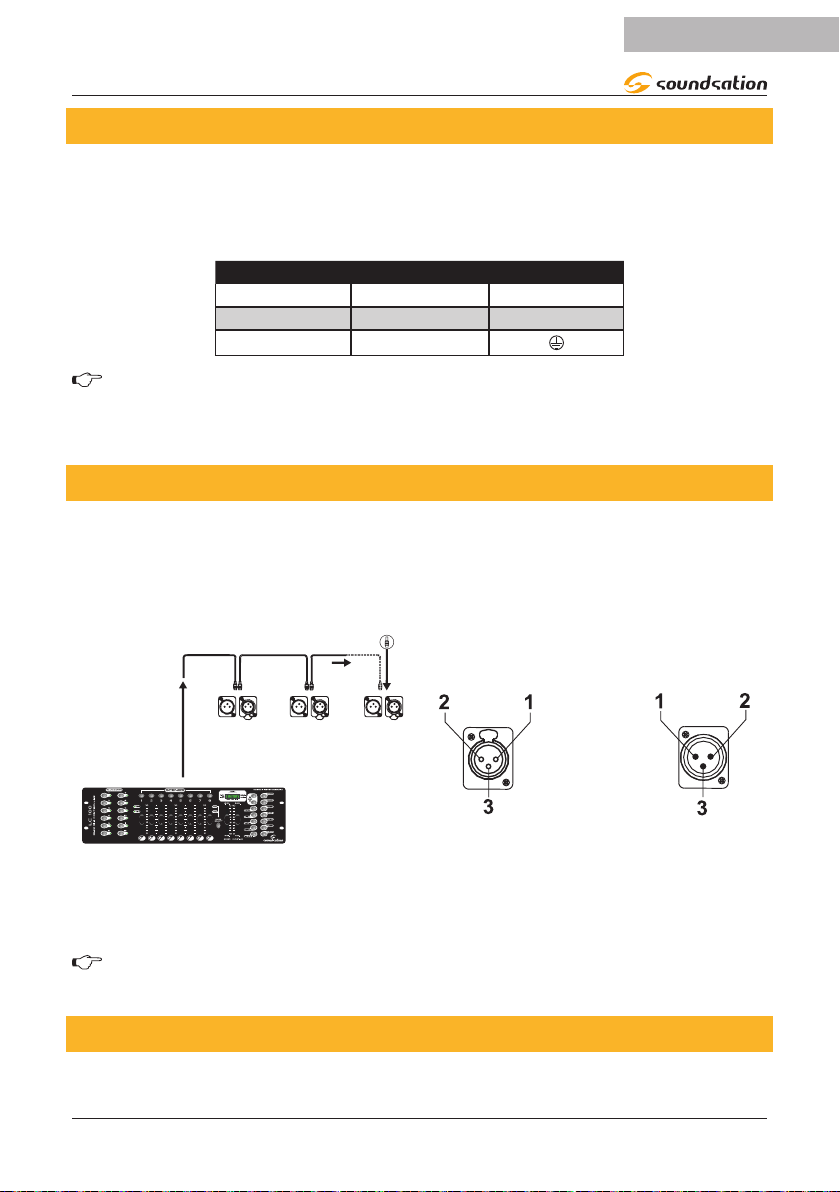

5. MAINS CONNECTIONS
Connect the device to the mains with the supplied power cord. When connecting the
power supply, please check that the supply voltage and frequency are the same as indicated for the device. The correspondence of the wires is as follows:
Cable (EU) Pin International
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth must to be connected! Pay attention to the safety! Before taking
into operation for the rst time, the installation has to be approved by an
expert.
6. DMX CONNECTION
DMX xtures are designed to receive data through a serial Daisy Chain. A Daisy Chain
connection is where the DATA OUT of one xture connects to the DATA IN of the next
xture. The order in which the xtures are connected is not important and has no effect
on how a controller communicates to each xture. Use an order that provides for the
easiest and most direct cabling.
DMX Termonator
DMX use of 3-Pin XLR Connectors
OUTPUTINPUT
DMX 512
Unit 1 Unit 2 Last Unit
3-Pin XLR
Pin 1: GND
Pin 2: DMX Pin 3: DMX +
Connect xtures using shielded 2-conductor twisted pair cable with 3-pin XLR male to
female connectors. The shield connection is pin 1, while pin 2 is Data Negative (S-), and
pin 3 is Data positive (S+).
CAUTION: Wires must not come into contact with each other; otherwise the
xtures will not work at all, or will not work properly.

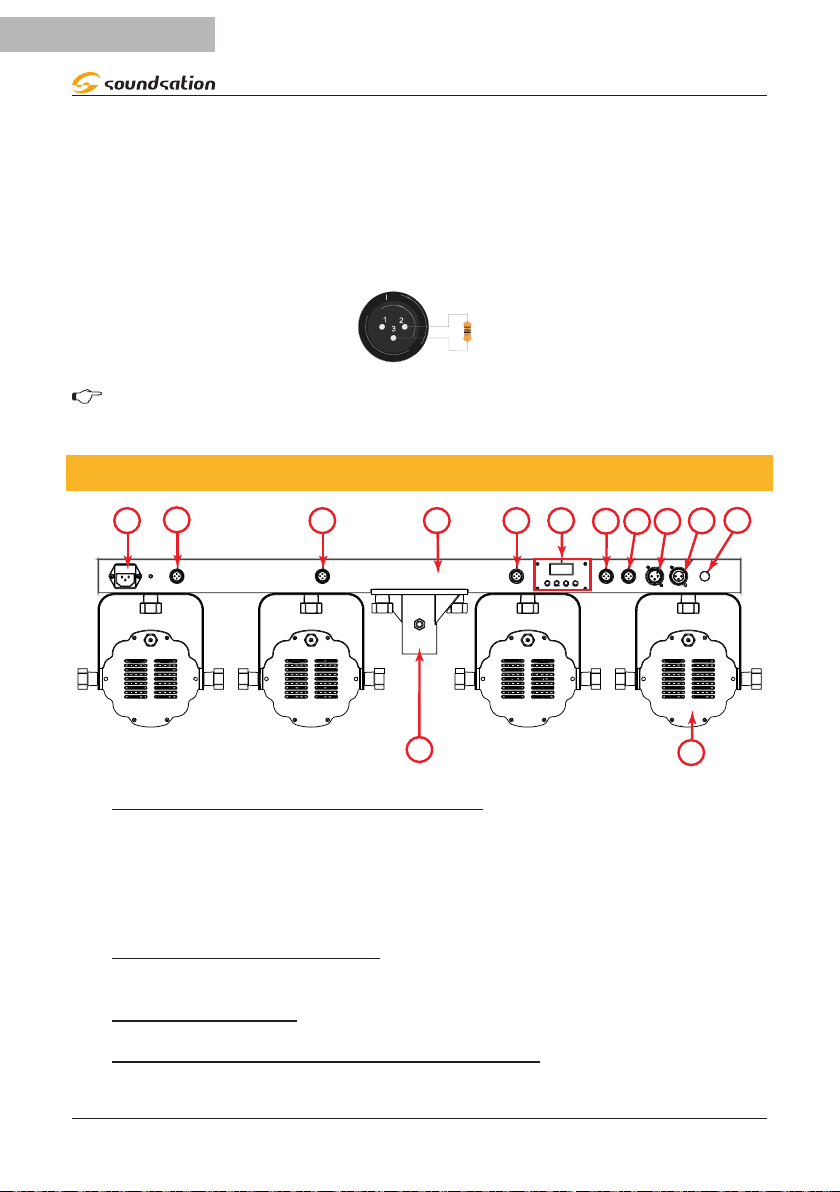

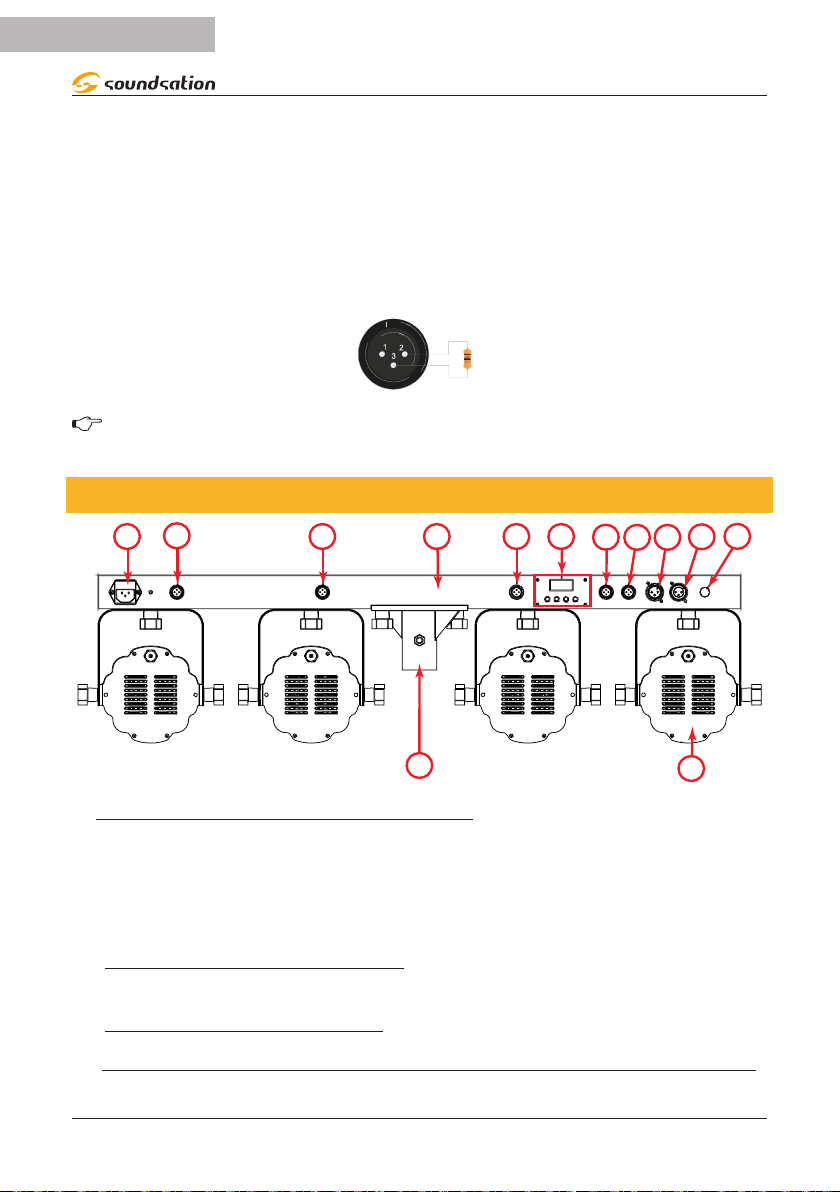

6.1. DMX Terminator
DMX is a resilient communication protocol, however errors still occasionally occur.
In order to prevent electrical noise from disturbing and corrupting the DMX control
9
ENGLISH
DMX Terminator
2
9
4LEDKIT-PRO User manual
signals, a good habit is to connect DMX output of last xture in the chain to a DMX
terminator, especially over long signal cable runs.
The DMX terminator is simply an XLR connector with a 120Ω (ohm), 1/4 Watt resistor
connected across Signal (-) and Signal (+), respectively, pins 2 and 3, which is then
plugged into the output socket on last projector in the chain. The connections are
illustrated below.
120ohm, 1/4 W
resistor
Complimentary signal cable can transmits signals to 20 unit xtures at most.
Signal amplier is a must to connect more xtures.
7. REAR PANEL
1
2 3 4 5
2
2
10
1) IEC Socket with Fuse holder
Plug the power-cord into an AC socket properly congured for your particular model.
In case of fuse burn, to prevent the risk of re and damaging the unit, please use only a
spare of the recommended fuse type as described in the “10. SPECIFICATIONS” on page
19. Before replacing the fuse, make sure the unit turned off and disconnected from
the AC outlet.
2) DIN 8 pin CONNECTORS
There are four 8-pin DIN connectors to insert the related cables from the projectors.
3) METAL Housing
4) DIN 8 pin PEDAL-BOARD CONNECTOR
Connect the supplied 8-pin DIN cable from this connector to the bundled pedal board
8
7
6
10
ENGLISH
5
4LEDKIT-PRO User manual
that will be used to control the device as described in the “7.2. Pedal Board Control
Panel” on page 12.
5) CONTROL PANEL
This panel section has a 4x7 Segments display and 4 buttons to control all the device
functions. (For further details see “7.1. Control Panel” on page 11).
6) DMX INPUT (MALE SOCKET)
7) DMX OUTPUT (FEMALE PLUG)
8) BUILT IN MICROPHONE
9) PROJECTORS
10) SUPPORT FRAME
In the case of installation on the supplied tripod stand, this support frame is provided
wit a D36mm hole adapter, with two screw knobs for xing the device.

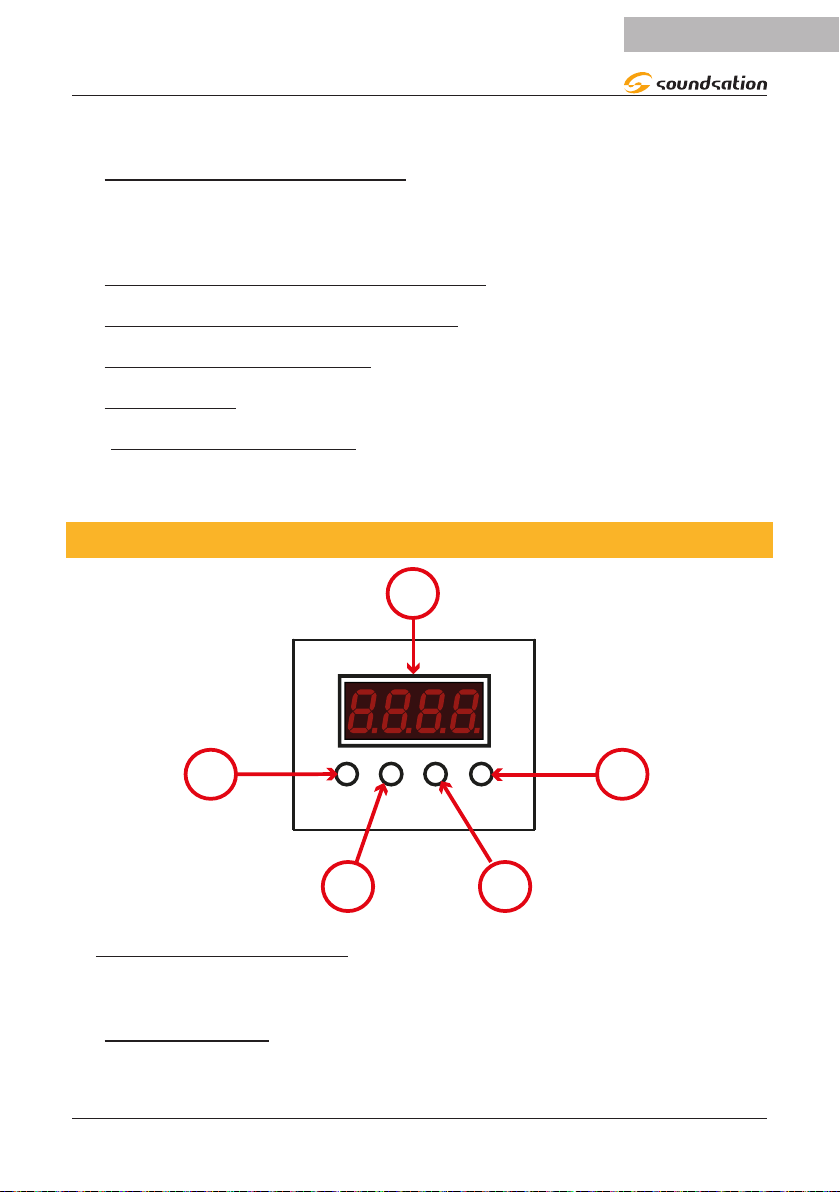

7.1. Control Panel
1
MENU/ESC UP DOWN ENTER
4
2 3
1) Menu/ESC Button
This button allows to put in stand-by the control panel and to escape from a selected
function without any saving.
2) UP Button
Using this button, it is possible to scroll-up the device’s functions and increase the function’s value.
11
ENGLISH
1
2 3 4
4LEDKIT-PRO User manual
3) DOWN Button
Using this button, it is possible to scroll-down the device’s functions and decrease the
function’s value.
4) ENTER Button
This button allows to save a new function’s value.
5) 4 x 7 SEGMENTS display
It shows the current function’s name or function’s value.
7.2. Pedal Board Control Panel
SOUNDSATION 4LEDKIT-PRO is equipped with a pedal board with 4 foot switches to
easily control some main functions.
4LED KIT-PRO
AUTO
FOOT CONTROLLER
SOUND
COLOR BLACKOUT
1) AUTO FOOTSWITCH
Activate one of the 3 available AUTO Modes. The display on the Control Panel will
show: . The last digit (-) will indicate the AUTO mode number.
2) SOUND FOOTSWITCH
Activate one of the 5 available SOUND Modes. The display on the Control Panel will
show: . The last digit will indicate the SOUND mode number.
3) COLOR FOOTSWITCH
Activate one of the 9 available Pre-Set COLORS. The display on the Control Panel will
show: . The last digit will indicate the Pre-Set COLOR number.
4) BLACKOUT FOOTSWITCH
Turn OFF all the 4LEDKIT-PRO projectors.
The display on the Control Panel will show:
12
4LEDKIT-PRO User manual
8. FUNCTIONS MAP
1
2
3
4
ENGLISH
5
6
7
8
13
ENGLISH
4LEDKIT-PRO User manual
8.1. FUNCTIONS DESCRIPTION
All the 4LEDKIT-PRO functions are selectable by using the UP BUTTON and DOWN
BUTTON on the Control Panel as described in “7.1. Control Panel” on page 11.
Below is an explanation of the device’s functions.

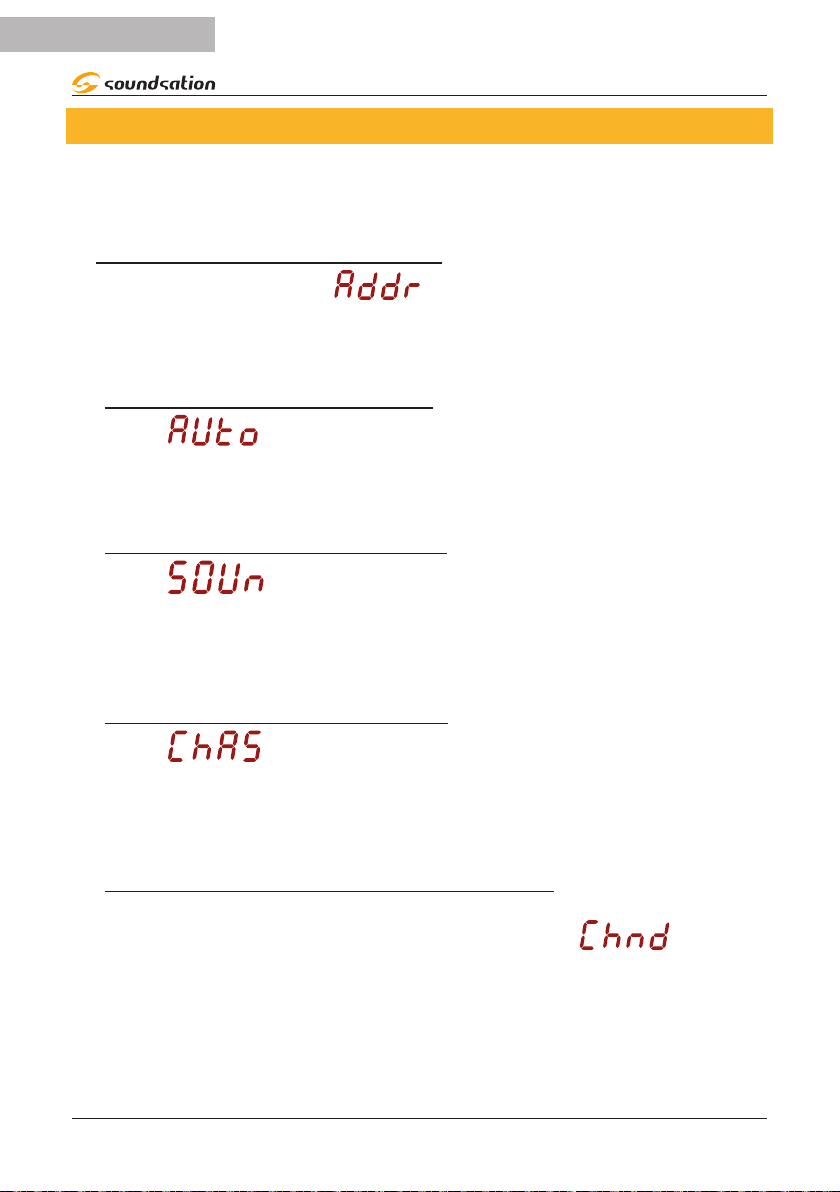

1) DMX CHANNEL SELECTION
After the selection of function, by pressing ENTER button, it is possible to
select the desired DMX Channel in order to manage the device using a DMX controller.
Once the channel is selected, press the ENTER button to conrm the value.
The range of this parameter is A001 -> A512
2) AUTO MODE SELECTION
function allows to select one of the 3 available (AUT1 -> AUT3) AUTO
Modes . After the selection, by pressing the ENTER button, a sub-menu will be shown
where you can change the speed of the selected AUTO mode.
The range of this parameter is SP-1 -> SP-9. Press the ENTER button to conrm.
3) SOUND MODE SELECTION
function allows to select one of the 5 available (SOU1 -> SOU5) SOUND
Modes. After the SOUND Mode selection, by pressing the ENTER button, a sub-menu
will be shown where it is possible to regulate the Built In Microphone sensibility.
The range of this parameter is SC-1 -> SC-9. Press the ENTER button to conrm the
value.
4) CHASE MODE SELECTION
function allows to select one of the 5 available (C 1 -> C 5) CHASE Modes
. After the selection, by pressing the ENTER button, a sub-menu will be shown where
you can change the speed of the selected CHASE Mode.
The range of this parameter is SP-1 -> SP-9. Press the ENTER button to conrm the
value.
5) DMX CHANNELS NUMBER CONFIGURATION
4LEDKIT-PRO can be congured with two channel modes in order to be managed by a
DMX controller. The function that allows the selection of the mode is .
The two possible modes are 6Ch and 18Ch. Press the ENTER button to conrm the
selected mode.
14
ENGLISH
4LEDKIT-PRO User manual

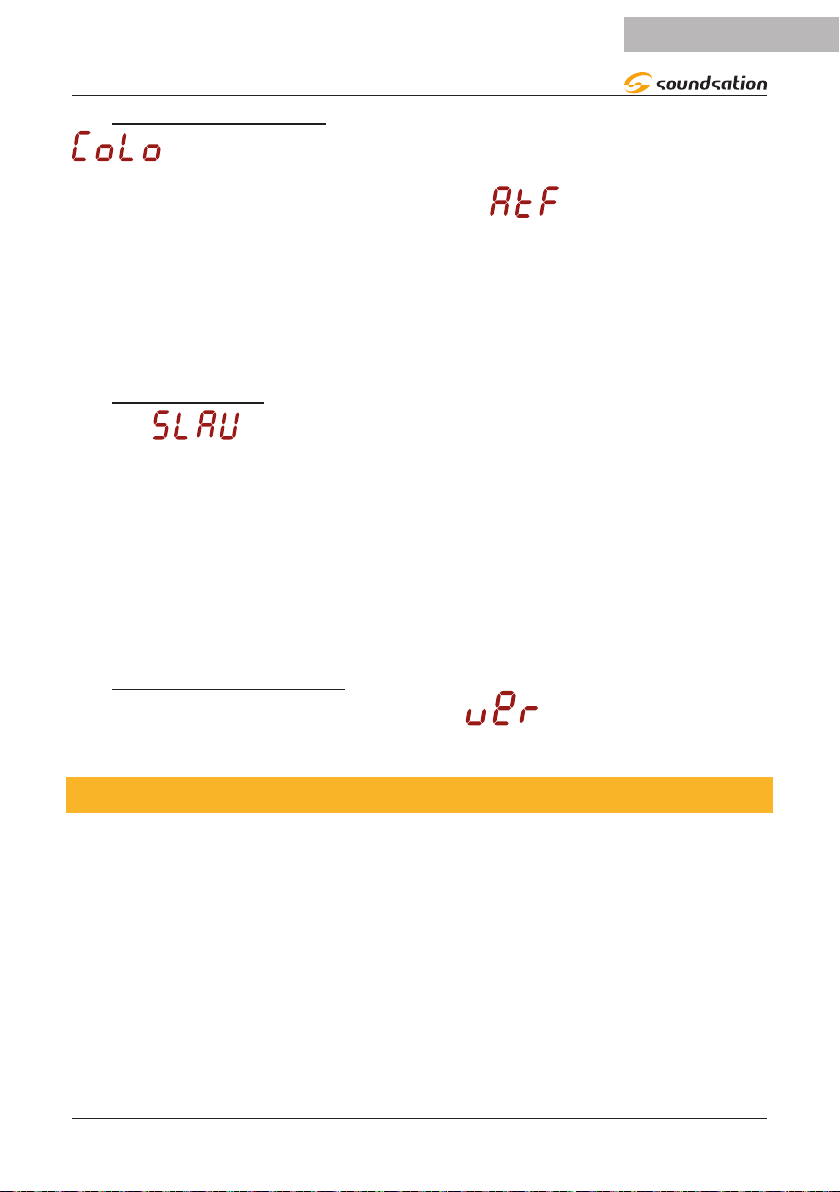

6) COLOR SELECTION
function allows to activate one of the 9 available Pre-Set COLORS.
On the display will be shown the current color selected (CoL1 -> CoL9).
In this function in addition, it is possible to enter the sub-menu where there
are the following parameters:
f r 000....255 - Intensity of RED on basic white color.
f G 000....255 - Intensity of GREEN on basic white color.
f b 000....255 - Intensity of BLUE on basic white color.
f c 000....255 - Global intensity for color mixing.
7) SLAVE MODE
Using the function, it is possible to connect several units together and operate them in synchronized mode:
f Use DMX cables to connect two or more units together from the DMX OUT connec-
tor to the DMX IN connector.
f The rst unit is MASTER and all the connected units must be set as SLAVE by press-
ing the ENTER button (SLAU -> SLA)
f Operate the Master unit in Automatic mode (AUTo), Macro Color (CoLo),Musical
(SOUn) or Chase (CHAS) to operate the entire system. The entire chain of Slave units
will act as the Master unit.
8) SOFTWARE VERSION
By pressing the ENTER button after selecting the function, the display will
show the current software version.
9. CHANNEL CHARTS
As already explained, 4LEDKIT-PRO can be managed by a DMX controller using one of
the 2 possible channel modes:
f 6Ch (Please refer to “9.1. 6Ch Mode Chart” on page 16)
f 18Ch (Please refer to “9.2. 18Ch Mode Chart” on page 17)
15
ENGLISH
9.1. 6Ch Mode Chart
CHANNEL VALUE FUNCTION
CH1 0 - 255 Red (0% - 100%)
CH2 0 - 255 Green (0% - 100%)
CH3
CH4
CH5 0 - 255 Strobe(0~20HZ) & Auto Speed (Slow to Fast)
CH6
0 - 255 Blue (0% - 100%)
0 - 255 White (0% - 100%)
0 - 10 Null
11 - 19 COLOR FADE MODE 1
20 - 30 COLOR FADE MODE 2
31 - 39 COLOR FADE MODE 3
40 - 49 COLOR FADE MODE 4
50 - 59 Color Chase1
60 - 69 Color Chase2
70 - 79 Color Chase3
80 - 89 Color Chase4
90 - 99 Color Chase5
100 - 109 Color Chase6
110 - 119 Color Chase7
120 - 129 Color Chase8
130 - 139 Color Chase9
140 - 149 Color Chase10
150 - 159 Color Chase11
160 - 169 COLOR MACRO MODE 1
170 - 179 COLOR MACRO MODE 2
180 - 189 COLOR MACRO MODE 3
190 - 199 COLOR MACRO MODE 4
200 - 209 COLOR MACRO MODE 5
210 - 219 Sound_1
220 - 229 Sound_2
230 - 239 Sound_3
240 - 249 Sound_4
250 - 255 Sound_5
4LEDKIT-PRO User manual
16
4LEDKIT-PRO User manual
9.2. 18Ch Mode Chart
CHANNEL VALUE FUNCTION
CH1 0 - 255 Red (0% - 100%) PAR1
CH2 0 - 255 Green (0% - 100%) PAR1
CH3
CH4
CH5 0 - 255 Red (0% - 100%) PAR2
CH6 0 - 255 Green (0% - 100%) PAR2
CH7 0 - 255 Blue (0% - 100%) PAR2
CH8 0 - 255 White (0% - 100%) PAR2
CH9 0 - 255 Red (0% - 100%) PAR3
CH10 0 - 255 Green (0% - 100%) PAR3
CH11 0 - 255 Blue (0% - 100%) PAR3
CH12 0 - 255 White (0% - 100%) PAR3
CH13 0 - 255 Red (0% - 100%) PAR4
CH14 0 - 255 Green (0% - 100%) PAR4
CH15 0 - 255 Blue (0% - 100%) PAR4
CH16 0 - 255 White (0% - 100%) PAR4
CH17 0 - 255 Strobe(0~20HZ) & Auto Speed (Slow to Fast)
CH18
0 - 255 Blue (0% - 100%) PAR1
0 - 255 White (0% - 100%) PAR1
0 - 10 Null
11 - 19 COLOR FADE MODE 1
20 - 30 COLOR FADE MODE 2
31 - 39 COLOR FADE MODE 3
40 - 49 COLOR FADE MODE 4
50 - 59 Color Chase1
60 - 69 Color Chase2
70 - 79 Color Chase3
80 - 89 Color Chase4
90 - 99 Color Chase5
100 - 109 Color Chase6
110 - 119 Color Chase7
120 - 129 Color Chase8
130 - 139 Color Chase9
140 - 149 Color Chase10
ENGLISH
17
ENGLISH
18CH
4LEDKIT-PRO User manual
150 - 159 Color Chase11
160 - 169 COLOR MACRO MODE 1
170 - 179 COLOR MACRO MODE 2
180 - 189
190 - 199 COLOR MACRO MODE 4
200 - 209 COLOR MACRO MODE 5
210 - 219 Sound_1
220 - 229 Sound_2
230 - 239 Sound_3
240 - 249 Sound_4
250 - 255 Sound_5
COLOR MACRO MODE 3
18
4LEDKIT-PRO User manual
10. SPECIFICATIONS
Voltage 110V ~ 240V 50-60HZ
Electrical
Light Source
Control Mode
Connectors
Bundled Accessories
Packaging 2 Cartons
Dimensions
Weights
Environment & safety
Power consumption 180W
Fuse
Driver electric current 500mA
LED 16 x 10W (4in1)
Illuminance 2642 Lux @ 2 mt
Colors RGBW Color Mixing
Beam Angle 15°
Led Life 50000 Hours
DMX512
Master/slave
Fixed Colors
Sound Active
Auto
Chase
4 x DIN 8 pin ( Projectors connection)
1 x DIN 8 pin ( Pedal Board connection)
1 x Soft Carrying Bag (WxHxD - 960 x 140 x 300 mm)
Tripod Stand (WxHxD) 1050 x 2500 x 900 mm (Open)
Tripod Stand Packing (WxHxD) 1250 x 130 x 150 mm
PAR-BAR (WxHxD) 880 x 80 x 220 mm
PAR-BAR Packing (WxHxD) 1020 x 180 x 400 mm
Tripod Stand 4,6 Kg
Tripod Stand Packing 4,8 Kg
PAR-BAR 5,6 kg
PAR-BAR Packing 10,4 Kg
Stock Dry Place
Working indoor temperature
ENGLISH
2A
6CH/18CH
1 x IEC Socket
1 x DMX Input
1 x DMX Output
1 x Tripod Stand with Carrying Bag
1 x Pedal Board
1 x DIN 8 Pin Cable
1 x IEC Power Cord
2 x Brackets
2 x Washers
2 x Screw Knobs
1 x Owner’s Manual
Tripod Stand Carton
PAR-BAR Carton
–20°C ~ + 40°C
19
ENGLISH
4LEDKIT-PRO User manual
11. WARRANTY AND SERVICE
All SOUNDSATION products feature a limited two-year warranty. This two-year warranty is specic
to the date of purchase as shown on your purchase receipt.
The following cases/components are not covered from the above warranty:
• Any accessories supplied with the product
• Improper use
• Fault due to wear and tear
• Any modication of the product effected by the user or a third party
SOUNDSATION shall satisfy the warranty obligations by remedying any material or manufacturing
faults free of charge at SOUNDSATION’s discretion either by repair or by exchanging individual
parts or the entire appliance. Any defective parts removed from a product during the course of a
warranty claim shall become the property of SOUNDSATION.
While under warranty period, defective products may be returned to your local SOUNDSATION
dealer together with original proof of purchase. To avoid any damages in transit, please use the
original packaging if available. Alternatively you can send the product to SOUNDSATION SERVICE
CENTER – Via Enzo Ferrari , 10 – 62017 Porto Recanati - Italy . In order to send a product to service
center you need an RMA number. Shipping charges have to be covered by the owner of the product.
For further information please visit www.soundsationmusic.com
12. WARNING
PLEASE READ CAREFULLY – EU and EEA (Norway, Iceland and Liechtenstein) only
This symbol indicates that this product is not to be disposed of with your household waste, according to the WEEE Directive (2202/96/EC) and your national law.
This product should be handed over to a designated collection point, e.g., on an authorized onefor-one basis when you buy a new similar product or to an authorized collection site for recycling
waste electrical and electronic equipment (WEEE).
Improper handling of this type of waste could have a possible negative impact on the environment
and human health due to potentially hazardous substances that are generally associated with EEE.
At the same time, your cooperation in the correct disposal of this product will contribute to the
effective usage of natural resources.
For more information about where you can drop off your waste equipment for recycling, please
contact your local city ofce, waste authority, approved WEEE scheme or your household waste
disposal service.
20
ITALIANO
SOMMARIO
1. INTRODUZIONE .......................................................................................................24
1.1. Disimballaggio ......................................................................................................................................................24
1.2. ACCESSORI .............................................................................................................................................................25
2. DESCRIZIONE GENERALE ........................................................................................25
3. CARATTERISTICHE PRINCIPALI ..............................................................................25
4. INSTALLAZIONE.......................................................................................................26
5. CONNESSIONE ALLA RETE ELETTRICA ..................................................................27
6. CONNESSIONE DMX ...............................................................................................27
6.1. Terminatore DMX .................................................................................................................................................27
7. PANNELLO POSTERIORE ......................................................................................... 28
7.1. Pannello di Controllo .........................................................................................................................................29
7.2. Pannello di Controllo della Pedaliera ...........................................................................................................30
8. MAPPA DELLE FUNZIONI .......................................................................................31
8.1. Descrizione delle Funzioni ................................................................................................................................32
9. TABELLE DEI CANALI ...............................................................................................33
9.1. Tabella dei Canali in MODO 6CH ...................................................................................................................34
9.2. Tabella dei Canali in MODO 18CH ................................................................................................................35
10. SPECIFICHE ...............................................................................................................37
11. GARANZIA E ASSISTENZA ......................................................................................38
12. AVVISO .....................................................................................................................38
21
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
IMPORTANTI SIMBOLI DI SICUREZZA
Il simbolo è usato per indicare che in questa apparecchiatura sono
presenti alcuni terminali sotto tensione pericolosi, anche in condizioni
di normale funzionamento, che possono costituire rischio di scosse
elettriche o di morte.
Il simbolo viene utilizzato nella documentazione di servizio per indicare
che uno specico componente può essere sostituito esclusivamente
dal componente specicato nella documentazione per motivi di sicu-
rezza.
Terminale di Terra
Corrente/Tensione alternata
Terminale in tensione pericoloso
Indica che l’apparato è acceso.
Indica che l’apparato è spento.
WARNING:
CAUTION: Precauzioni da osservare per evitare danni all’apparecchio.
Precauzioni da osservare per evitare il pericolo di ferimento o di morte
per l’utilizzatore.
Per proteggere l’ambiente, provare a riciclare il materiale di imballaggio
il più possibile
Il proiettore è solo per uso interno (IP20). Usare solo in luoghi asciutti.
Tenere il dispositivo lontano da pioggia e umidità, calore eccessivo,
umidità e polvere. Non permettere il contatto con acqua o altri liquidi
o oggetti metallici.
Non gettare via questo prodotto come spazzatura generica, si prega
di trattare il prodotto seguendo la normativa sui prodotti elettronici
abbandonati nel proprio paese.
CURA DEL PRODOTTO
f Leggete queste istruzioni
f Conservate queste istruzioni
f Rispettate tutte le avvertenze
f Seguite tutte le istruzioni
22
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
1)^ACQUA / UMIDITA
L’apparecchio deve essere protetto dall’umidità e dalla pioggia, non può essere usato
in prossimità di acqua; ad esempio nei pressi di una vasca da bagno, di un lavandino, di
una piscina, etc.
2)^Calore
L’apparecchio deve essere posto lontano da fonti di calore come radiatori, stufe o altri
apparecchi che producono calore.
3)^VENTILAZIONE
Non ostruite le prese d’aria per la ventilazione: ciò potrebbe provocare incendi. Installate sempre l’unità secondo le istruzioni del produttore.
4)^Introduzione di oggetti e liquidi
Non introdurre oggetti o versare liquidi all’interno dell’apparato per ragioni di sicurezza
5)^Cavo di alimentazione e spina
Evitate che il cavo di alimentazione venga calpestato o schiacciato, in particolare in
prossimità delle spine, delle prese e del punto in cui fuoriesce dall’apparecchio. Non
vanicate la nalità di sicurezza della spina con messa a terra. Una spina normale o
“polarizzata” ha due soli terminali; una spina con messa a terra ha un terzo polo di
terra. Questo ulteriore terminale serve per la vostra sicurezza. Se la spina fornita non si
inserisce nella presa, consultate un elettricista per l’eventuale sostituzione.
6)^ALIMENTAZIONE
L’apparecchio deve essere collegato all’alimentazione solo del tipo indicato sull’ap-
parecchio o descritto nel manuale. In caso contrario, potrebbero vericarsi danni al
prodotto e probabilmente all’utente. Scollegare l’apparecchio durante i temporali o
quando non viene utilizzato per lunghi periodi di tempo.
7)^FUSIBILE E CONNESSIONE ELETTRICA
Disconnettersi sempre dalla fonte di alimentazione prima di riparare o sostituire il fusibile e assicurarsi di sostituirlo con lo stesso tipo e dimensioni di fusibile. Interrompere
l’alimentazione prima di spostare, riparare e pulire l’unità. Un cablaggio elettrico errato
può invalidare la garanzia del prodotto.
Per evitare scosse elettriche, tutti gli apparecchi devono essere collegati a circuiti con
una terra adatta. Non accendere e spegnere l’apparecchiatura in breve tempo.
8)^CONNESSIONE DMX
Quando si usa il controller DMX, assicurarsi che non vi siano fonti di interferenze (ad es.
Intercom, onde radio ad alta frequenza e sorgenti di radiazioni)
9)^Pulizia
Pulite solo con un panno asciutto. Non utilizzate solventi come benzolo o alcol.
23
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
10)^Manutenzione
Non effettuate qualsiasi altro intervento al di fuori di quelli descritti nel manuale. Per
eventuale assistenza rivolgetevi solo a personale qualicato. Utilizzate solo accessori e
componenti suggeriti dal produttore.
1. INTRODUZIONE
Grazie per aver acquistato il nostro 4LEDKIT-PRO. Goditi il tuo nuovo dispositivo e assicurati di leggere attentamente questo manuale prima di metterlo in funzione.
Questo manuale utente è stato creato per fornire sia una panoramica dei controlli, sia
informazioni su come usarli.
1.1. Disimballaggio
Il tuo 4LEDKIT-PRO è stato accuratamente imballato in due cartoni per garantire un trasporto sicuro. Nonostante questo, si consiglia di esaminare attentamente gli imballaggi
e il loro contenuto per eventuali segni di danni sici, che possono vericarsi durante il
trasporto. Ogni unità ha le seguenti parti:
1)^IMBALLO PAR-BAR
f 1 x T-Bar con 4 proiettori leggeri a LED
f 1 x Pedaliera con 4 interruttori a pedale
f 1 x Borsa per il trasporto
f 1 x Cavo per la connessione della pedaliera
f 1 x Cavo di alimentazione di tipo IEC
f 2 x Staffe per il ssaggio a terra o su tralicci.
f 2 x Rondelle
f 2 x Manopole a vite
f 1 x Manuale di istruzioni
2)^IMBALLO STAND A TRE PIEDI
f 1 x Stand a tre piedi
f 1 x Borsa per il trasporto
AVVISO: I cartoni di imballaggio non sono giocattoli! Tenere fuori dalla por-
tata dei bambini!!! Conservare in un luogo sicuro il materiale di imballaggio
originale per uso futuro.
In caso di danni durante il trasporto, informare immediatamente lo spedizioniere e
conservare il materiale di imballaggio per l’ispezione. Si prega di conservare il cartone
originale e tutti i materiali di imballaggio. Se l’unità deve essere restituita al produttore,
è importante che l’unità venga restituita nella confezione originale del produttore. Si
prega di non intraprendere alcuna azione senza prima contattarci.
24
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
1.2. ACCESSORI
SOUNDSATION può fornire una vasta gamma di accessori di qualità che si possono utilizzare con il tuo 4LEDKIT-PRO, come cavi, splitter, controller DMX e una vasta gamma
di altri proiettori. Tutti i prodotti nel nostro catalogo sono stati testati per molto tempo
con questo dispositivo, quindi ti consigliamo di utilizzare accessori e componenti
originali SOUNDSATION. Chiedete al vostro rivenditore SOUNDSATION o consultate il
nostro sito Web www.soundsationmusic.com per tutti gli accessori necessari per garan-
tire le migliori prestazioni del prodotto.
2. DESCRIZIONE GENERALE
Quando l’esigenza di dare un tono di colore alle proprie serate musicali o DJ passa dalla
semplicità d’uso, la trasportabilità e i beneci della moderna tecnologia LED, ecco che
SOUNDSATION 4LEDKIT-PRO diventa il riferimento per tutti i musicisti, DJ e operatori
dello spettacolo. Quattro modelli con potenze e funzioni differenziate per abbracciare
grosso modo tutte le possibili esigenze. 4LEDKIT-PRO è stato progettato per essere
un sistema di illuminazione all-in-one con tutti gli accessori in un unico pacchetto,
comprensivi di supporto tripode con borsa, pedaliera per il controllo immediato delle
principali funzioni, barra a “T” con 4 fari orientabili e borsa inclusa, interfaccia DMX-512
integrata per consentire il controllo remoto tramite centraline DMX. Le tecnologie di
emissione luminose spaziano dalla combinazione di LED RGB a singoli colori, alla RGB
3in1, RGB 3in1 COB, alla RGBW 4in1. Gli angoli di emissione vanno dal beam a 16° no
al wash a 90° nel caso del modello COB.
3. CARATTERISTICHE PRINCIPALI
f 4 proiettori leggerissimi con 4 LED ultra-brillanti da 10W ciascuno (16 LED in totale)
f 6 Modi Operativi (Auto, Sound, Fixed Colors, Chase, DMX512, Master/Slave)
f LED a lunghissima durata (50.000 ore)
f Miscelazione colori RGBW
f Funzione strobo
f Sincronizzazione Master/Slave
f Protocollo DMX-512
f Dimmer Elettronico 0 - 100%
f Pedaliera di controllo
f Borsa resistente per trasporto del set
f Stand di supporto a tre piedi (Altezza massima 2,5m)
25
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
4. INSTALLAZIONE
SOUNDSATION 4LEDKIT-PRO può essere installato a pavimento, a parete, a softto o su
tralicci.
AVVISI:
A. È richiesto l’uso di un cavo di sicurezza (LW3-76A o LW4-76A venduto separa-
tamente) se il prodotto è appeso a una parete, a un softto o su un traliccio.
B. Non lasciare mai che il prodotto oscilli liberamente.
C. Se il prodotto è appeso a una parete, a un softto o ad un traliccio, assicurarsi
che il materiale per l’installazione e/o il traliccio possano sostenere un carico
minimo di 10 volte il peso del dispositivo.
26
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
5. CONNESSIONE ALLA RETE ELETTRICA
Collegare il dispositivo alla rete elettrica con il cavo di alimentazione in dotazione.
Quando si collega l’alimentazione al si prega di controllare che la tensione di alimenta-
zione e la frequenza siano le stesse indicate per il dispositivo La corrispondenza dei li
è la seguente:
Cavo Polo Internazionale
Marrone Fase L
Bleu Neutro N
Giallo/Verde Terra
ATTENZIONE: La terra deve essere collegata! Prestare attenzione alla sicurez-
za! Prima di essere messa in funzione per la prima volta, l’installazione deve
essere approvata da un esperto.
6. CONNESSIONE DMX
Gli apparecchi DMX sono progettati per ricevere dati attraverso una catena seriale a
cascata. Questo tipo di connessione permette di connettere il DATA OUT di un dispositivo al DATA IN del dispositivo successivo. L’ordine in cui i dispositivi sono collegati
non è importante e non ha alcun effetto su come un controllore comunica a ciascuna
apparecchiatura. Utilizzare un ordine che preveda il cablaggio più semplice e diretto.
DMX Termonator
Uso dei 3-Piedini nei Connettori XLR per DMX
Unit 1 Unit 2 Last Unit
DMX 512
3-Poli XLR
Piedino 1: MASSA
Piedino 2: DMX Piedino 3: DMX +
USCITAINGRESSO
Collegare i dispositivi utilizzando un cavo bipolare schermato a 2 conduttori con
connettori XLR maschio-femmina a 3 poli. La connessione dello schermo è il piedino 1,
mentre il piedino 2 è negativo (S-)e il piedino 3 è positivo (S +).
ATTENZIONE: I li non devono entrare in contatto l’uno con l’altro; altrimenti
i dispositivi non funzioneranno affatto o non funzioneranno correttamente.
6.1. Terminatore DMX
DMX è un protocollo di comunicazione elastico, tuttavia si potrebbero vericare occasionalmente degli errori. Le terminazioni riducono gli errori di segnale, e quindi le
27
ITALIANO
DMX Terminator
2
9
MANUALE D’USO 4LEDKIT-PRO
migliori applicazioni includono l’uso di una terminazione in tutte le circostanze. Se si
vericano problemi con un comportamento irregolare dell’apparecchio, specialmente
sulla lunghezza dei cavi di segnale, un terminale può aiutare a migliorare le prestazioni.
Il terminatore DMX è semplicemente un connettore XLR con un resistore da 120Ω
(ohm), 1/4 Watt collegato attraverso il segnale (-) e il segnale (+), rispettivamente, i pin
2 e 3, che viene quindi inserito nella presa di uscita sull’ultimo proiettore nella catena.
Le connessioni sono illustrate di seguito
120ohm, 1/4 W
resistor
Un cavo di segnale DMX standard può trasmette segnali a 20 unità al massi-
mo. E’ necessario un amplicatore di segnale per collegare più apparecchi.
7. PANNELLO POSTERIORE
1
2 3 4 5
2
10
1)^PRESA IEC CON PORTA FUSIBILE
Collegare il cavo di alimentazione a una presa AC correttamente congurata per il
modello specico. In caso di bruciatura del fusibile, per prevenire il rischio di incendio
o danneggiare l’unità, utilizzare solo un tipo di fusibile consigliato come descritto nella
sezione “10. SPECIFICHE” a pagina 37. Prima di sostituire il fusibile, assicurarsi che
l’unità sia spenta e scollegata dalla presa AC.
2)^CONNETTORI DIN a 8 POLI
Ci sono quattro connettori DIN a 8 poli per inserire i relativi cavi dai proiettori.
3)^INVOLUCRO IN METALLO
4)^CONNETTORE DIN a 8 POLI PER COLLEGAMENTO PEDALIERA
Collegare il cavo DIN a 8 poli in dotazione da questo connettore alla pedaliera che
8
7
6
2
28
ITALIANO
5
MANUALE D’USO 4LEDKIT-PRO
verrà utilizzata per controllare il dispositivo come descritto in “7.2. Pannello di Controllo
della Pedaliera” a pagina 30.
5)^PANNELLO DI CONTROLLO
Questa sezione del pannello ha un display 4 x 7 Segmenti e 4 pulsanti per controllare
tutte le funzioni del dispositivo. (Per ulteriori dettagli vedere “7.1. Pannello di Controllo”
a pagina 29)
6)^INGRESSO DMX (PRESA MASCHIO)
7)^USCITA DMX (PRESA FEMMINA)
8)^MICROFONO INTEGRATO
9)^PROIETTORI
10)^TELAIO DI SUPPORTO
In caso di installazione sullo stand in dotazione, questo telaio di supporto è provvisto di
un adattatore con foro D36mm e due pomelli a vite per il ssaggio del dispositivo
7.1. Pannello di Controllo
1
MENU/ESC UP DOWN ENTER
4
2 3
1)^PULSANTE MENU/ESC
Questo pulsante consente di mettere in stand-by il pannello di controllo e di uscire da
una funzione selezionata senza alcun salvataggio.
2)^PULSANTE UP
Usando questo pulsante, è possibile scorrere le funzioni del dispositivo e aumentare il
valore della funzione.
29
ITALIANO
1
2 3 4
MANUALE D’USO 4LEDKIT-PRO
3)^PULSANTE DOWN
Usando questo pulsante, è possibile scorrere verso il basso le funzioni del dispositivo e
diminuire il valore della funzione.
4)^PULSANTE ENTER
Questo pulsante consente di salvare il nuovo valore di una funzione.
5)^DISPLAY 4 x 7 SEGMENTI
Mostra il nome della funzione corrente o il valore della funzione.
7.2. Pannello di Controllo della Pedaliera
SOUNDSATION 4LEDKIT-PRO è dotato di una pedaliera con 4 interruttori a pedale per
controllare facilmente alcune funzioni principali.
4LED KIT-PRO
AUTO
FOOT CONTROLLER
SOUND
COLOR BLACKOUT
1)^INTERRUTTORE A PEDALE AUTO
Attiva una delle 3 modalità AUTO disponibili. Il display sul pannello di controllo mo-
strerà: . L’ultima cifra (-) indicherà il numero della modalità AUTO.
2)^INTERRUTTORE A PEDALE SOUND
Attiva una delle 5 modalità SOUND disponibili. Il display sul pannello di controllo mo-
strerà: . L’ultima cifra (-) indicherà il numero della modalità SOUND
3)^INTERRUTTORE A PEDALE COLOR
Attiva uno dei 9 colori disponibili preimpostati. Il display sul pannello di controllo mo-
strerà: . L’ultima cifra indicherà il numero di colore impostato.
4)^INTERRUTTORE A PEDALE BLACKOUT
Spegni tutti i proiettori del dispositivo 4LEDKIT-PRO.
l display sul pannello di controllo visualizzerà: .
30
MANUALE D’USO 4LEDKIT-PRO
8. MAPPA DELLE FUNZIONI
1
2
3
4
ITALIANO
5
6
7
8
I
31
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
8.1. Descrizione delle Funzioni
Tutte le funzioni 4LEDKIT-PRO sono selezionabili utilizzando i pulsanti UP e DOWN sul
pannello di controllo come descritto in “7.1. Pannello di Controllo” a pagina 29.
Di seguito è riportata una spiegazione delle funzioni del dispositivo
1)^SELEZIONE DEL CANALE DMX
Dopo la selezione della funzione premendo il pulsante ENTER, è possibile
scegliere il canale DMX desiderato per gestire il dispositivo tramite un controller DMX.
Una volta impostato il canale, premere il pulsante ENTER per confermare il valore.
L’intervallo di questo parametro è A001 -> A512
2)^SELEZIONE DEL MODO AUTO
La funzione consente di selezionare una delle 3 modalità AUTO disponibili
(AUT1 -> AUT3). Dopo la selezione, premendo il pulsante ENTER, verrà mostrato un
sotto-menu in cui è possibile modicare la velocità della modalità AUTO selezionata.
L’intervallo di questo parametro è SP-1 -> SP-9. Premere il tasto ENTER per confermare.
3)^SELEZIONE DEL MODO SOUND
La funzione consente di selezionare una delle 5 modalità SOUND disponibili (SOU1 -> SOU5). Dopo la selezione della modalità SOUND, premendo il pulsante
ENTER, verrà mostrato un sotto-menu in cui è possibile regolare la sensibilità del microfono incorporato. L’intervallo di questo parametro è SC-1 -> SC-9. Premere il pulsante
ENTER per confermare il valore
4)^SELEZIONE DEL MODO CHASE
La funzione consente di selezionare una delle 5 modalità CHASE disponibili (C 1 -> C 5). Dopo la selezione, premendo il pulsante ENTER, verrà mostrato un
sotto-menu in cui è possibile modicare la velocità della modalità CHASE selezionata.
L’intervallo di questo parametro è SP-1 -> SP-9. Premere il pulsante ENTER per confermare il valore.
5)^CONFIGURAZIONE NUMERO CANALI DMX
4LEDKIT-PRO può avere due diverse modalità di canali per essere gestito da un control-
ler DMX. La funzione che consente la selezione della modalità è .
Le due modalità possibili sono 6Ch e 18Ch. Premere il pulsante ENTER per confermare
la modalità selezionata.
32
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
6)^SELEZIONE COLORE
La funzione consente di attivare uno dei 9 colori disponibili pre-impostati.
Sul display verrà mostrato il colore corrente selezionato (CoL1 -> CoL9).
In questa funzione, inoltre, è possibile accedere al sotto-menu in cui sono
presenti i seguenti parametri:
f r 000....255 - Intensità del ROSSO sul colore bianco di base:
f G 000....255 - Intensità del VERDE sul colore bianco di base.
f b 000....255 - Intensità del VERDE sul colore bianco di base.
f c 000....255 - Intensità globale per la miscelazione dei colori
7)^MODO SLAVE
Utilizzando la funzione , è possibile collegare più unità e gestirle in modo
sincronizzato:
f Utilizzare cavi DMX per collegare due o più unità insieme dal connettore DMX OUT
al connettore DMX IN.
f La prima unità è la MASTER e tutte le unità collegate devono essere impostate
come SLAVE premendo il pulsante ENTER (SLAU -> SLA).
f Utilizzare l’unità MASTER in modalità automatica (AUTO), Color (CoLo), SOUND
(SOUn) o CHASE (CHAS) per utilizzare l’intero sistema. L’intera catena di unità SLA-
VE funzionerà come l’unità MASTER.
8)^VERSIONE SOFTWARE
Premendo il tasto ENTER dopo aver selezionato la funzione , il display mostrerà la versione attuale del software
9. TABELLE DEI CANALI
Come già spiegato, 4LEDKIT-PRO può essere gestito da un controller DMX utilizzando
una delle 2 possibili modalità di canale:
f 6Ch (Fare riferimento a “9.1. Tabella dei Canali in MODO 6CH” a pagina 34).
f 18Ch (Fare riferimento a “9.2. Tabella dei Canali in MODO 18CH” a pagina 35).
33
ITALIANO
9.1. Tabella dei Canali in MODO 6CH
CANALE VALORE FUNZIONE
CH1 0 - 255 Rosso (0% - 100%)
CH2 0 - 255 Verde (0% - 100%)
CH3
CH4 0 - 255 Bianco (0% - 100%)
CH5 0 - 255 Strobo (0~20HZ) & Auto Velocità (Da lento a Veloce)
CH6
0 - 255
0 - 10 Nullo
11 - 19 COLOR FADE MODO 1
20 - 30 COLOR FADE MODO 2
31 - 39 COLOR FADE MODO 3
40 - 49 COLOR FADE MODO 4
50 - 59 Color Chase1
60 - 69 Color Chase2
70 - 79 Color Chase3
80 - 89 Color Chase4
90 - 99 Color Chase5
100 - 109 Color Chase6
110 - 119 Color Chase7
120 - 129 Color Chase8
130 - 139 Color Chase9
140 - 149 Color Chase10
150 - 159 Color Chase11
160 - 169 COLOR MACRO MODO 1
170 - 179 COLOR MACRO MODO 2
180 - 189 COLOR MACRO MODO 3
190 - 199 COLOR MACRO MODO 4
200 - 209 COLOR MACRO MODO 5
210 - 219 Sound_1
220 - 229 Sound_2
230 - 239 Sound_3
240 - 249 Sound_4
250 - 255 Sound_5
MANUALE D’USO 4LEDKIT-PRO
Blue (0% - 100%)
34
MANUALE D’USO 4LEDKIT-PRO
9.2. Tabella dei Canali in MODO 18CH
CANALE VALORE FUNZIONE
CH1 0 - 255 Rosso (0% - 100%) PAR1
CH2 0 - 255 Verde (0% - 100%) PAR1
CH3
CH4 0 - 255 Bianco (0% - 100%) PAR1
CH5 0 - 255 Rosso (0% - 100%) PAR2
CH6 0 - 255 Verde (0% - 100%) PAR2
CH7 0 - 255 Blue (0% - 100%) PAR2
CH8 0 - 255 Bianco (0% - 100%) PAR2
CH9 0 - 255 Rosso (0% - 100%) PAR3
CH10 0 - 255 Verde (0% - 100%) PAR3
CH11 0 - 255 Blue (0% - 100%) PAR3
CH12 0 - 255 Bianco (0% - 100%) PAR3
CH13 0 - 255 Rosso (0% - 100%) PAR4
CH14 0 - 255 Verde (0% - 100%) PAR4
CH15 0 - 255 Blue (0% - 100%) PAR4
CH16 0 - 255 Bianco (0% - 100%) PAR4
CH17 0 - 255 Strobo (0~20HZ) & Auto Velocità (Da lento a Veloce)
CH18
0 - 255
0 - 10 Null
11 - 19 COLOR FADE MODO 1
20 - 30 COLOR FADE MODO 2
31 - 39 COLOR FADE MODO 3
40 - 49 COLOR FADE MODO 4
50 - 59 Color Chase1
60 - 69 Color Chase2
70 - 79 Color Chase3
80 - 89 Color Chase4
90 - 99 Color Chase5
100 - 109 Color Chase6
110 - 119 Color Chase7
120 - 129 Color Chase8
130 - 139 Color Chase9
140 - 149 Color Chase10
Blue (0% - 100%) PAR1
ITALIANO
35
ITALIANO
18CH
MANUALE D’USO 4LEDKIT-PRO
150 - 159 Color Chase11
160 - 169 COLOR MACRO MODO 1
170 - 179 COLOR MACRO MODO 2
180 - 189
190 - 199 COLOR MACRO MODO 4
200 - 209 COLOR MACRO MODO 5
210 - 219 Sound_1
220 - 229 Sound_2
230 - 239 Sound_3
240 - 249 Sound_4
250 - 255 Sound_5
COLOR MACRO MODO 3
36
MANUALE D’USO 4LEDKIT-PRO
10. SPECIFICHE
Voltaggio 110V ~ 240V 50-60HZ
Caratteristiche Elettriche
Sorgente Luminosa
Modalità di Controllo
Connettori
Accessori in Dotazione
Imballo 2 Scatole
Dimensioni
Pesi
Ambiente & Sicurezza
Massimo assorbimento 180W
Fusibile
Corrente Driver 500mA
LED 16 x 10W (4in1)
Luminosità 2642 Lux @ 2 mt
Colori RGBW Miscelazione Colori
Angolo Beam 15°
Durata LED 50000 Ore
DMX512
Master/slave
Fixed Colors
Sound Active
Auto
Chase
4 x DIN 8 poli ( Connessione Proiettori )
1 x DIN 8 poli ( Connessione Pedaliera )
1 x Stand Tre piedi con Borsa per Trasporto
1 x Borsa Imbottita per Trasporto (WxHxD - 960 x 140 x 300 mm)
Stand a 3 Piedi (LxAxP) 1050 x 2500 x 900 mm (Aperto)
Imballo Stand a 3 Piedi (LxAxP) 1250 x 130 x 150 mm
PAR-BAR (LxAxP) 880 x 80 x 220 mm
Imballo PAR-BAR (LxAxP) 1020 x 180 x 400 mm
Stand a 3 Piedi 4,6 Kg
Imballo Stand a 3 Piedi 4,8 Kg
PAR-BAR 5,6 kg
Imballo PAR-BAR 10,4 Kg
Stoccaggio Posto Asciutto
Temperatura di lavoro
ITALIANO
2A
6CH/18CH
1 x Presa IEC
1 x Ingresso DMX
1 x Uscita DMX
1 x Pedaliera
1 x Cavo DIN 8 Poli
1 x Cavo di Alimentazione IEC
2 x Staffe
2 x Rondelle
2 x Manopole a Vite
1 x Manuale di istruzioni
Scatola per Stand a 3 Piedi
Scatola per PAR-BAR
–20°C ~ + 40°C
37
ITALIANO
MANUALE D’USO 4LEDKIT-PRO
11. GARANZIA E ASSISTENZA
Tutti i prodotti SOUNDSATION dispongono di una garanzia di due anni. Questa garanzia di due
anni è valida dalla data di acquisto, come indicato dal documento di acquisto.
I seguenti casi / componenti non sono coperti dalla garanzia di cui sopra:
• Tutti gli accessori forniti con il prodotto
• Uso improprio
• Guasto dovuto all’usura
• Ogni modica del prodotto effettuata dall’utente o da terzi
SOUNDSATION deve soddisfare gli obblighi di garanzia dovuti a eventuali materiali non conformi
o difetti di fabbricazione, rimediando gratuitamente e a discrezione di SOUNDSATION sia mediante riparazione o sostituendo singole parti o l’intero apparecchio. Eventuali parti difettose rimosse
da un prodotto durante il corso di una richiesta di garanzia diventano di proprietà di SOUNDSATION.
Durante il periodo di garanzia, i prodotti difettosi possono essere restituiti al rivenditore SOUNDSATION locale con prova di acquisto originale. Per evitare danni durante il trasporto, si prega di
utilizzare l’imballo originale, se disponibile. In alternativa è possibile inviare il prodotto a SERVICE
CENTER SOUNDSATION - Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italia. Per poter inviare un
prodotto al centro di assistenza è necessario un numero di RMA. Le spese di trasporto devono
essere coperte dal proprietario del prodotto.
Per ulteriori informazioni visitate il sito: www.soundsationmusic.com
12. AVVISO
LEGGETE ATTENTAMENTE - solo per UE e SEE (Norvegia, Islanda e Liechtenstein).
Questo simbolo indica che il prodotto non deve essere smaltito con i riuti domestici, in base alla
direttiva RAEE (2202/96/CE) e legislazione nazionale.
Il prodotto deve essere consegnato a un centro di raccolta differenziata o, in caso di ritiro dell’usato quando si acquista un nuovo prodotto simile, ad un rivenditore autorizzato per il riciclaggio di
apparecchiature elettriche ed elettroniche (WEEE).
Un uso improprio di questo tipo di riuti può avere un impatto negativo sull’ambiente e sulla
salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle
apparecchiature elettriche ed elettroniche. Allo stesso tempo, la vostra collaborazione per il corret-
to smaltimento di questo prodotto contribuirà a un utilizzo efcace delle risorse naturali.
Per ulteriori informazioni sui punti di raccolta delle apparecchiature da rottamare, contattate il
comune, l’autorità di gestione dei riuti, strutture coinvolte nel sistema RAEE o il servizio di smaltimento dei riuti domestici.
38
This product is imported in EU by
FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy
Questo prodotto viene importato nella UE da
www.soundsationmusic.com
Soundsation® is a registered trademark of FRENEXPORT SPA - Italy
Soundsation® è un marchio di fabbrica registrato della FRENEXPORT SPA - Italy
www.soundsationmusic.com
Ver 2.1 - Jun. 2018
Loading...
