USB gramofon s CD/MP3
přehrávačem a reproduktory PL875
Obj. č. 67 34 03
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup USB gramofonu s CD/MP3 přehrávačem.
Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení
výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.
Popis a ovládací prvky
1 – Kryt proti prachu 2 – LCD displej
3 – CD DOOR OPEN / CLOSE 4 – Přihrádka CD
5 – Zdířka AUX-IN (3,5 mm) 6 – Zdířka pro připojení sluchátek (3,5 mm)
7 – Kryt ovládacího panelu 8 – USB port
9 – Slot pro SD/MMC kartu 10 – Provozní LED kontrolka
11 – Hlavní vypínač Power On/Off 12 – FUNCTION výběr zdrojového režimu
13 – MEM / CLK-ADJ 14 – ALBUM / PRESET+
15 – RECORD funkce nahrávání 16 – Autom. ovládání raménka s přenoskou
17 – BAND / ►II PLAY/PAUSE 18 – TUNE ►►I ladění / další skladba
19 – STOP ■ ukončení přehrávání 20 – TUNE I◄◄ ladění / předchozí skladba
21 – ST/MONO výběr audio režimu 22 – EQ Ekvalizér
23 – VOLUME Ovládání hlasitosti 24 – IR přijímač příkazů dálkového ovladače
25 – Adaptér pro přehrávání singlů 26 – LED indikace rychlosti přehrávání
27 – Nastavovací šroub pro koncovou polohu desky 28 – Vyvažovací závaží pro přítlak přenosky
29 – Konfigurace funkce anti-skating 30 – Páčka pro ovládání raménka
31 – Opěrka raménka s přenoskou 32 – Přepínač rychlosti přehrávání 33/45/78
33 – Přizpůsobení rychlosti přehrávání

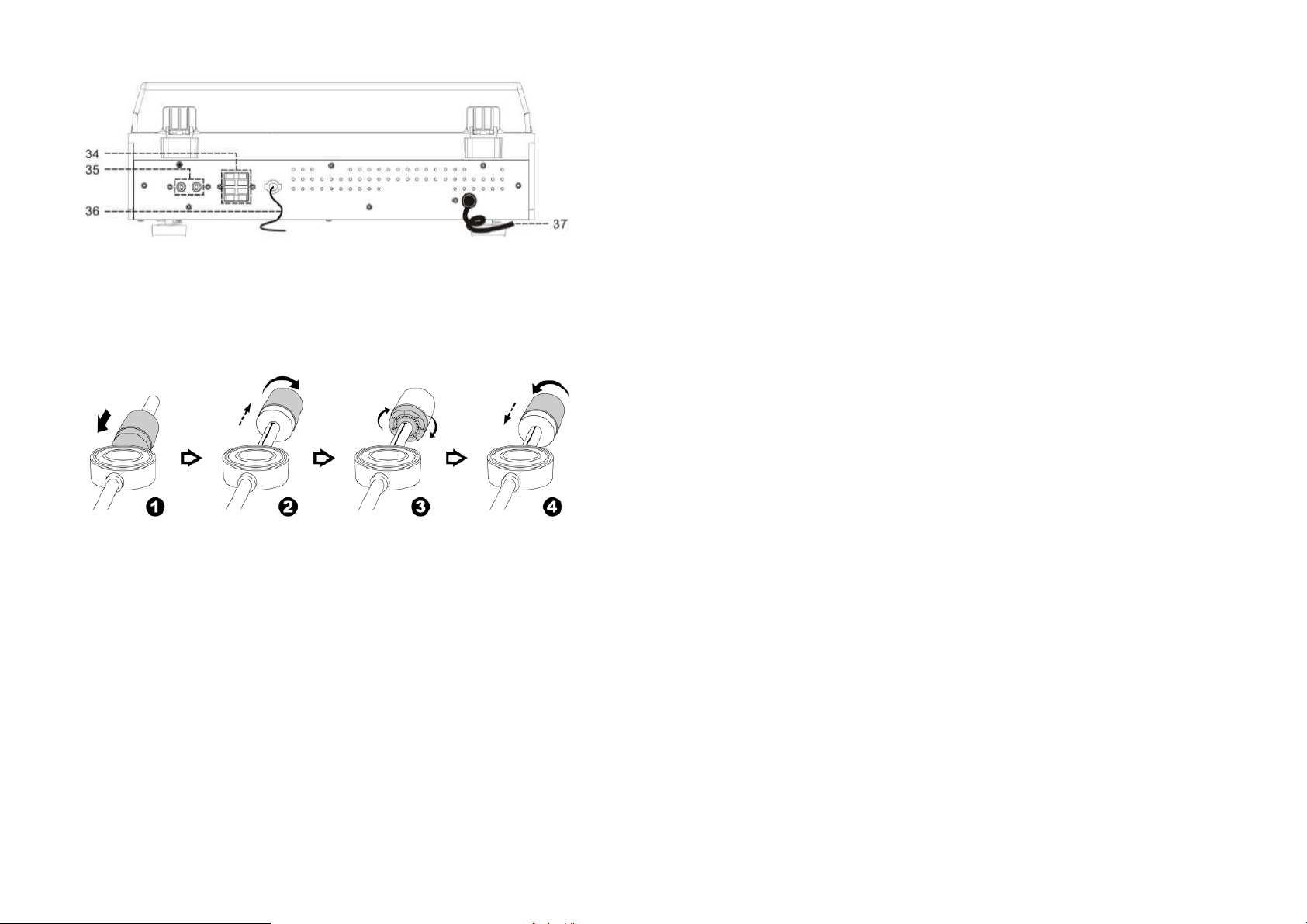

34 – Vstup pro připojení reproduktorů (L/R) 35 – Výstup LINE OUT (L/R)
36 – Vstup pro připojení antény (75 Ω) 37 – Síťový kabel
Montáž závaží
1. Nasaďte závaží (28) na konec raménka až po bílou značku.
2. Závaží otočte do polohy „0“.
3. Zajistěte závaží otáčením prstence ve směru hodinových ručiček.
Hodnota přítlaku závaží pro raménko s přenoskou musí být nastavena v rozsahu 4 – 6 g.
Pro tyto účely je vhodné použít speciální zařízení pro měření přítlaku raménka gramofonu.
Uvedení do provozu
Zapnutí gramofonu
Do příslušného vstupu (34) v zadní části gramofonu připojte dodávané reproduktory (L/R). Před
zapnutím gramofonu se však ujistěte o tom, že parametry vaší sítě plně korespondují s údaji
uvedenými na výrobním štítku gramofonu. Gramofon připojte pouze do sítě se jmenovitým napětím
230 V AC, 50 Hz. Přívodní kabel (37) proto připojte do řádně instalované a uzemněné zásuvky. Dbejte
na to, aby nemohlo dojít k poškození přívodního kabelu v blízkosti ostrých hran nebo horkých
předmětů.
Nastavení aktuálního času
Předtím, než budete nastavovat aktuální čas, musíte gramofon vypnout. Stiskněte a přidržte tlačítko
MEM / CLK-ADJ (13) dokud se na displeji (2) nezobrazí informace „SET CLOCK. Pomocí tlačítek
SKIP / I◄◄ (20) nebo SKIP / ►►I (18) nejprve vyberte požadovaný formát pro zobrazení času (12H /
24H) a potvrďte stiskem tlačítka MEM / CLK-ADJ (13). Znovu pomocí tlačítek SKIP / I◄◄ (20)
nebo SKIP / ►►I (18) nastavte hodiny a poté minuty. Jednotlivá nastavení potvrďte stiskem tlačítka
MEM / CLK-ADJ (13). Pakliže odpojíte gramofon z elektrické sítě, musíte znovu provést nastavení
přesného času.
Režim příjmu rozhlasových stanic
Manuální vyhledávání stanic
Opakovaným stiskem tlačítka FUNCTION (12) přejděte do režimu příjmu rozhlasových FM stanic.
Na displeji se přitom bude zobrazovat indikace „TUNER“. Tlačítkem BAND / ►II (17) přejděte
na požadované vysílací pásmo (AM nebo FM). Krátký stiskem tlačítka SKIP / I◄◄ (20) nebo SKIP
/ ►►I (18) přejdete na požadovanou frekvenci. Pomocí tlačítek VOL- nebo VOL+ (23) nastavte
výstupní hlasitost.
Automatické vyhledávání stanic
Opakovaným stiskem tlačítka FUNCTION (12) přejděte do režimu příjmu rozhlasových FM stanic.
Na displeji se přitom zobrazí informace „TUNER“. Tlačítkem BAND / ►II (17) přejděte na požadované
vysílací pásmo (AM nebo FM). Stiskněte a déle přidržte tlačítko SKIP / I◄◄ (20) nebo tlačítko SKIP /
►►I (18). Systém gramofonu tím spustí automatické vyhledávání (skenování) všech dostupných
rozhlasových stanic. Pakliže přijímač vyhledá stanici s dostatečně kvalitním signálem, pozastaví další
vyhledávání a spustí se přehrávání této stanice. Obdobným způsobem můžete vyhledávat i další
stanice ve vybraném vysílacím pásmu. Výstupní hlasitost poslechu nastavíte pomocí tlačítek VOL-
a VOL+ (23).
Uložení oblíbených stanic (Preset)
Do interní paměti přijímače můžete uložit nejvýše 40 vašich oblíbených stanic (30 stanic pro pásmo
FM a 10 stanic pro pásmo AM). Přejděte k poslechu své oblíbené stanice a stiskněte tlačítko MEM /
CLK-ADJ (13). Pomocí tlačítek FOLDER / PRE ▲ (14) nebo FOLDER / PRE-UP ▲ / FOLDER /
PRE-DN ▼ na dálkovém ovladači vyberte požadovaný paměťový slot pro uložení stanice.
Uložení oblíbené stanice do vybraného slotu poté potvrďte stiskem tlačítka MEM / CLK-ADJ (13).
Stejným způsobem uložte i ostatní stanice do volných paměťových slotů. Pro vyvolání určité předvolby
z paměti přijímače použijte tlačítka FOLDER / PRE-UP ▲ (na dálkovém ovladači) nebo FOLDER /
PRE-DN ▼ na gramofonu. Při odpojení gramofonu od zdroje napájení dojde k odstranění uložených
předvoleb z interní paměti.
Režim stereo / mono příjmu (FM / AM)
Tlačítkem ST / MONO (21) můžete přepínat mezi stereofonním a monofonním režimem příjmu stanic.
V případě horšího příjmu konkrétní rozhlasové stanice doporučujeme použít režim mono, který
zajišťuje výrazné zlepšení kvality audio výstupu a poslechu stanice. Pokud vysílá určitá stanice
ve stereo režimu, zobrazí se na displeji příslušný indikátor „ST“. Pro příjem FM stanic na gramofonu
musíte připojit anténu do vstupu (36) v zadní části gramofonu. Použít můžete buď dodávanou FM
anténu nebo připojit gramofon do domovního anténního systému. Pro maximálně kvalitní příjem
analogových FM stanic však bude nezbytné roztáhnout dodávanou FM anténu do její maximální délky.
Poslech stanic v pásmu AM nevyžaduje připojení externí antény. AM přijímač má uvnitř gramofonu
vestavěnou vlastní feritovou anténu, která zajišťuje dostatečně kvalitní příjem všech stanic v pásmu
AM. Během vyhledávání AM stanic pak můžete vyzkoušet různě otáčet samotným gramofonem
nebo gramofon přemístit jinam a poté spustit nové vyhledávání stanic.
Režim CD přehrávače
Do režimu přehrávání CD přejdete po opakovaném stisku tlačítka FUNCTION (12). Na displeji se
v tomto režimu zobrazí informace „CD“. Pro otevření CD přihrádky stiskněte tlačítko CD DOOR OPEN
/ CLOSE ▲ (3). Z přihrádky nejprve vyjměte ochranný, přepravní kryt a poté dovnitř vložte CD
datovou stranou směrem dolů. Pro uzavření CD přihrádky znovu stiskněte tlačítko CD DOOR OPEN /
CLOSE ▲ (3). Po vložení CD do přehrávače systém zajistí automatické načtení jeho obsahu.
Na displeji se následně zobrazí celkový počet skladeb na disku a jejich celkový čas.
Spuštění a ukončení přehrávání CD
Pro spuštění přehrávání vloženého disku stiskněte tlačítko BAND / ►II (17). Přehrávání pozastavíte
(režim pauzy) opětovným stiskem stejného tlačítka. Na displeji během toho bude blikat celkový čas
stopy. Pro pokračování v přehrávání znovu stiskněte tlačítko BAND / ►II (17). Ukončení přehrávání
CD zajistíte stiskem tlačítka STOP ■ (19). Mezi jednotlivými skladbami můžete přecházet po stisku
některého navigačního tlačítka SKIP / I◄◄ (20) nebo SKIP / ►►I (18).
