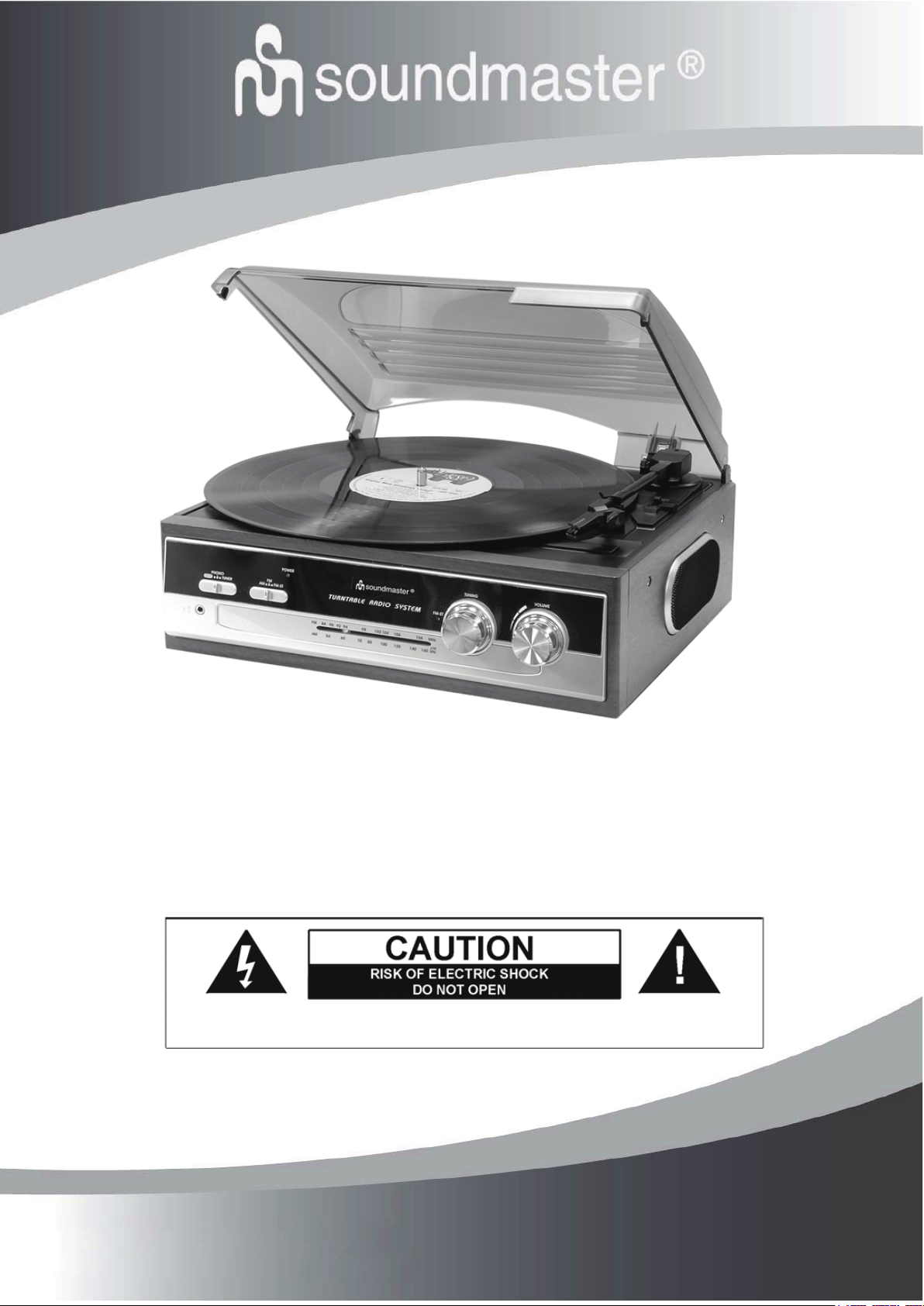

Návod k obsluze
VAROVÁNÍ: RIZIKO ZASAŽENÍ PROUDEM
- NEOTVÍREJTE
PL186
1

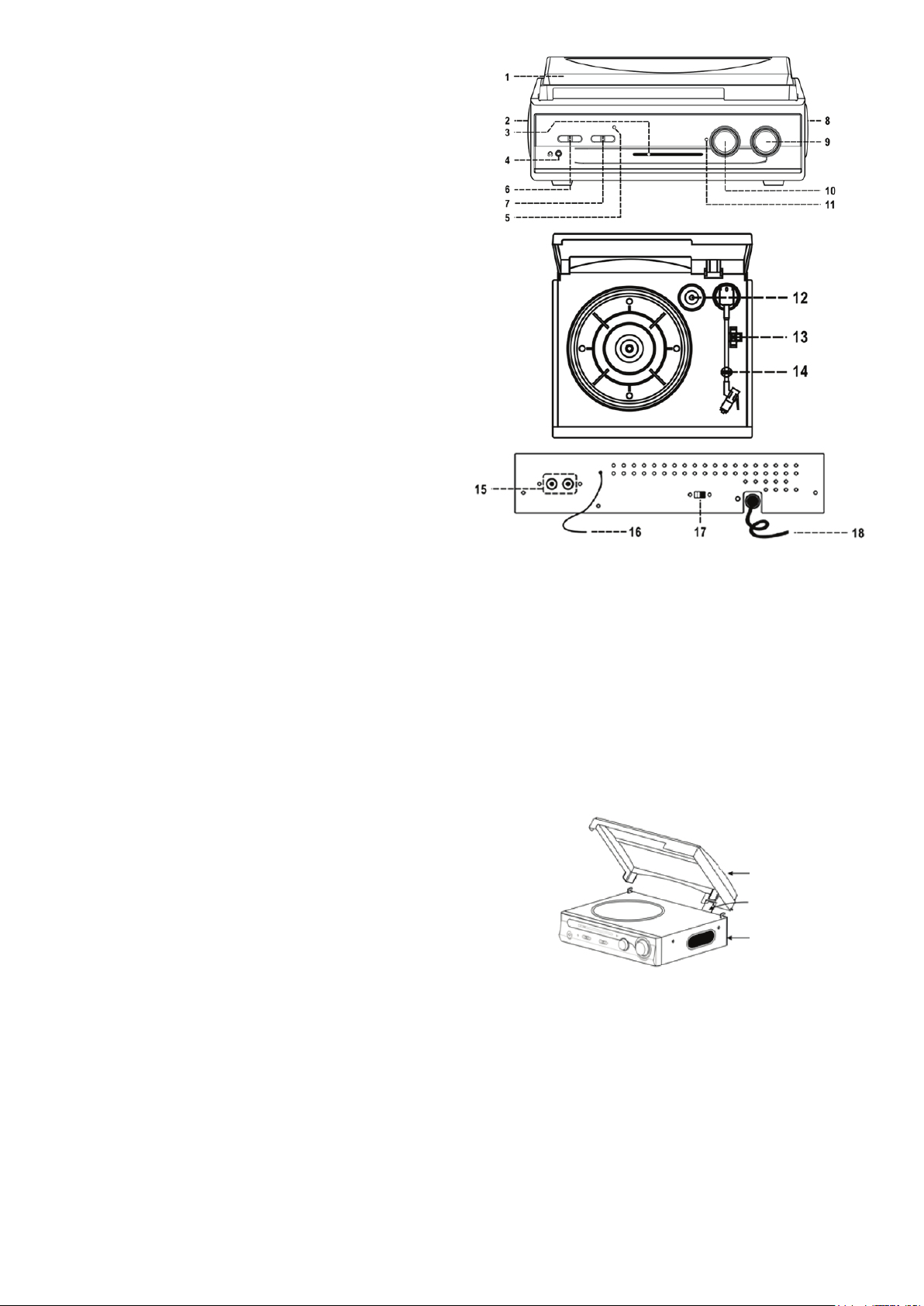

UMÍSTĚNÍ OVLÁDACÍCH PRVKŮ
1) Prachový kryt
2) Levý reproduktor
3) Ukazatel ladění
4) 3.5 mm konektor sluchátek
5) LED indikátor napájení
6) Vypnutí/tlačítko volby funkce
7) Volič pásma/FM stereo
8) Pravý reproduktor
9) Otočný ovladač hlasitosti
10) Ovladač ladění
11) LED indikátor FM stereo
12) Adaptér na hřídel
13) Volič rychlosti 33/45/78 RPM
14) Držiak ramínka
15) LINE OUT konektor
16) FM anténa
17) Spínač automatického zastavení
18) Napájecí kabel
POZOR:
POUŽITÍ OVLADAČŮ NEBO NASTAVENÍ NEBO
ČINNOSTÍ JINÝCH NEŽ POPSANÝCH V TOMTO NÁVODU, MŮŽE VÉST K VYSTAVENÍ SE NEBEZPEČNÉMU
ZÁŘENÍ.
TOTO ZAŘÍZENÍ MŮŽE OPRAVOVAT NEBO NASTAVOVAT JEN KVALIFIKOVANÝ SERVISNÍ TECHNIK.
UPOZORNĚNÍ O POUŽITÍ
INSTALACE
• Vybalte všechny díly a odstraňte ochranný materiál.
• Nepřipojujte zařízení k elektrické síti, dokud nezkontrolujete napětí v síti a před připojením dalších komponentů.
• Nezakrývejte žádné větrací otvory a kolem zařízení ponechte volný prostor několik centimetrů pro dostatečné větrání.
MONTÁŽ HORNÍHO KRYTU
1. Zatlačte kovový držák na zadní straně.
2. Připojte kovový držák ke krytu.
3. Připojte závěs horního krytu k hlavnímu zařízení.
Kryt
Kovový držák
PŘIPOJENÍ
4. Připojte napájecí kabel k síťové zásuvce.
5. Nastavte systém na funkci „RADIO„. Pokud svítí LED kontrolka
napájení červenou barvou, znamená to, že napájení je normální. Nyní je váš systém připraven k přehrávání hudby.
Hlavní zařízení
POSLOUCHÁNÍ RÁDIA
MANUÁLNÍ LADĚNÍ
1. Stiskněte tlačítko „FUNCTION/BAND“ a zvolte požadované pásmo (AM alebo FM nebo FM-STEREO).
2. Nalaďte požadovanou stanici otáčením ovladače ladění.
3. Nastavte hlasitost na požadovanou úroveň.
2
FM & FM-STEREO PŘÍJEM
Dovozce a distributor:
SK Store, s.r.o.
Priemyselná 5/C
91701 Trnava
E-mail: obchod@skstore.sk
• Nastavte volič režimu na „FM“ Pozici. Programy se přijímají v mono režimu. Když je stereo
signál slabý, je vhodnější nastavit příjem programu v mono.
• Nastavte volič FM režimu na „FM-ST“ pro příjem stereo programů. LED „ST“ indikátor bude
svítit pro informací o příjmu FM stereo programu.
TIPY PRO NEJLEPŠÍ PŘÍJEM:-
- AM: receiver má vestavěnou AM pásovou anténu. Pokud je příjem slabý, mírně natočte zařízení, dokud nezlepšíte
příjem AM stanic.
- FM: receiver má vestavěnou FM kabelovou anténu zavěšenou na zadní skříňce. Tento kabel musí
být zcela odvinutý a roztažený pro dosažení nejlepšího příjmu.
Přenoska
Kryt
GRAMOFON
POZNÁMKY:
- Sundejte ochranu přenosky.
- Před použitím sejměte ramínko z držáku a po použití jej nezapomeňte vrátit na místo.
1. Zvolte funkci „PHONO“ (gramofon).
2. Nastavte volič rychlosti do správné pozice v závislosti na přehrávané nahrávce.
3. Umístěte nahrávku na otočný kruh (pokud je to nutné, použijte adaptér hřídele).
4. Zvedněte ramínko z držáku a pomalu jej přesuňte na nahrávku. Otočný kruh se začne otáčet.
5. Umístěte ramínko na požadovanou část nahrávky.
6. Nastavte hlasitost.
7. Na konci přehrávání se přestane rotační kruh automaticky otáčet. Zvedněte ramínko z nahrávky a vraťte jej na držák.
8. K manuálnímu zastavení zvedněte ramínko z nahrávky a vraťte jej na držák.
POZNÁMKY: Protože u některých desek je oblast automatického zastavení mimo oblast nastavenou zařízením, zastaví
se přes skončením přehrávání poslední nahrávky. V takovém případě nastavte přepínač automatického vypnutí do pozice
„OFF“, pak se vrátí do konce nahrávky, ale nezastaví se automaticky (přehrávač vypněte stisknutím tlačítka napájení
nebo nastavte přepínač automatického vypnutí zpět do pozice „ON“ k zastavení rotace přehrávače). Pak odložte ramínko
zpět na držák.
LINE OUT PŘIPOJENÍ
Můžete připojit systém k vašemu HI-FI systému propojením LINE OUT konektoru (15) k externímu vstupu pomocí RCA
kabelu (není součástí dodávky).
Poznámka: Zvuk z originálních vestavěných reproduktorů nebude přerušen po připojení k jinému HI-FI systému přes
LINE OUT konektor. Můžete nastavit hlasitost systému na minimální úroveň, pokud chcete poslouchat zvuk jen z HI-FI
systému a ne z tohoto zařízení.
Technické údaje
FM-UKW frekvence 87,5 - 108 MHz
AM-MW frekvence 540-1600KHz
Gramofon 33, 45, 78 rpm
Spotřeba el. energie 14 Wattů
Výstupní výkon 2 x 15 W P.M.P.O.
AC AC 230 V 50 Hz
