Shark RS/RT
GEBRAUCHSANWEISUNG
DIRECTIONS FOR USE
000690679.01
2 SHARK RS / RT
DEUTSCH
SHARK RS / RT 3
DEUTSCH
Handbike Komponenten
SUNRISE MEDICAL ist nach ISO 9001 zertiziert und garantiert damit die Qualität unserer Produkte bei allen Entwicklungs- und
Produktionsstufen dieses Handbikes. Dieses Produkt erfüllt die Anforderungen gemäß der EU-Richtlinien. Hier abgebildete Optionen oder
Zubehörteile sind gegen Aufpreis erhältlich.
Hand bike components
SUNRISE MEDICAL is certied to ISO 9001 which ensures the quality of our products at all stages of development and
production of this hand bike. This product meets all the requirements in accordance with EU directives. The options or accessories shown
here are available at extra charge.
HANDBIKE:
1. HINTERRAD
2. KOPFSTÜTZE
3. RÜCKENPOLSTER
4. GANGSCHALTUNG
5. VORDERRAD
6. BEINAUFLAGE
7. PARKBREMSE
8. AUFFAHRSCHUTZ
HAND BIKE:
1. REAR WHEEL
2. HEADREST
3. BACKREST UPHOLSTERY
4. GEAR-CHANGE
5. FRONT WHEEL
6. LEG SUPPORT
7. PARKING BRAKE
8. IMPACT PROTECTION
DE
EN
1
2
8
5
4
5
6
7
3
4 SHARK RS / RT
DEUTSCH
Vorwort
Verwendungszweck
Sehr geehrte Kunde,
Wir freuen uns sehr, dass Sie ein Spitzenqualitätsprodukt
von SUNRISE MEDICAL gewählt haben.
Dieses Handbuch vermittelt Ihnen zahlreiche Tipps und
Ideen, damit Ihr neues Handbike ein vertrauter und
zuverlässiger Partner im Leben werden kann.
Eine gute Beziehung zu unseren Kunden ist für Sunrise
Medical sehr wichtig. Wir möchten Sie gerne über unsere
neuen und aktuellen Entwicklungen auf dem Laufenden
halten. Kundennähe bedeutet: schneller Service, so
wenig Bürokratie wie möglich, enge Zusammenarbeit
mit unseren Kunden. Wenn Sie Ersatzteile oder Zubehör
brauchen oder einfach eine Frage zu Ihrem Handbike
haben – wir sind für Sie da.
Wir möchten, dass Sie mit unseren Produkten und unserem Service zufrieden sind. Wir von Sunrise Medical
arbeiten daher ständig an der Weiterentwicklung unserer
Produkte. Aus diesem Grund können in unserer Produktreihe Änderungen in der Form, Technologie und Ausstattung vorkommen. Es können also aus den Angaben
und Abbildungen in diesem Handbuch keine Ansprüche
abgeleitet werden.
Das Shark RS / RT dient sowohl der körperlichen Ertüchtigung als auch der Integration / Teilhabe am täglichen
Leben.
Mittels Shark RS / RT soll dem Benutzer ermöglicht
werden längere Stecken ergonomisch angepasst und
ökologisch efzient sicher zurücklegen zu können.
Geteerte und befestigte Wege mit unterschiedlichen
Topographien sollen mit dem Shark RS / RT befahren
werden.
Einer der Sicherheit und der eigenen Fähigkeiten angepasste Geschwindigkeit darf nicht überschritten werden.
Pege des Produktes und Inspektion vor jeglichen Inbetriebnahme sind zwingend notwendig
LEBENSDAUER
Die erwartete Lebensdauer des Handbikes beträgt 5
Jahre, vorausgesetzt:
Die bestimmungsgemäße Verwendung wird genau
beachtet. Alle Anforderungen in Bezug auf Service und
Wartung werden erfüllt.
Das Managementsystem von SUNRISE MEDICAL ist
zertifiziert nach DIN EN ISO 9001, ISO 13485 und ISO
14001.
SUNRISE MEDICAL erklärt als Hersteller,
dass die Handbikes mit den Anforderungen der Richtlinie 93/42/EEC übereinstimmen.
Fragen zum Gebrauch, zur Wartung und Sicherheit Ihres
Handbikes richten Sie bitte an den zuständigen, zugelassenen SUNRISE MEDICAL Fachhändler.
Falls sich kein zuständiger Fachhändler in Ihrer Nähe
befindet oder falls Sie Fragen haben, können Sie Sunrise
Medical auch schriftlich oder telefonisch erreichen.
Sunrise Medical GmbH+Co KG
Kahlbachring 2-4
69254 Malsch/HD
Deutschland
Telefon: 07253 / 980-0
www.sunrisemedical.com
WICHTIG:
BENUTZEN SIE IHR HANDBIKE ERST, WENN
SIE DIESES HANDBUCH VOLLSTÄNDIG GELESEN UND VERSTANDEN HABEN.
SHARK RS / RT 5
DEUTSCH
Inhaltsverzeichnis
Handbikekomponenten 3
Vorwort 4
Verwendungszweck. 4
Denitionen 5
1.0 Sicherheits- und Gefahrenhinweise
2.0 Garantie 7
3.0 Handhabung 8
6
Definitionen
IndieserAnweisungverwendeteBegriffsdenitionen
Wort Definition
Anweisung an den Benutzer, dass
GEFAHR!
ein potentielles Verletzungsrisiko
besteht, wenn der Anweisung nicht
entsprochen wird
4.0 Optionen 8

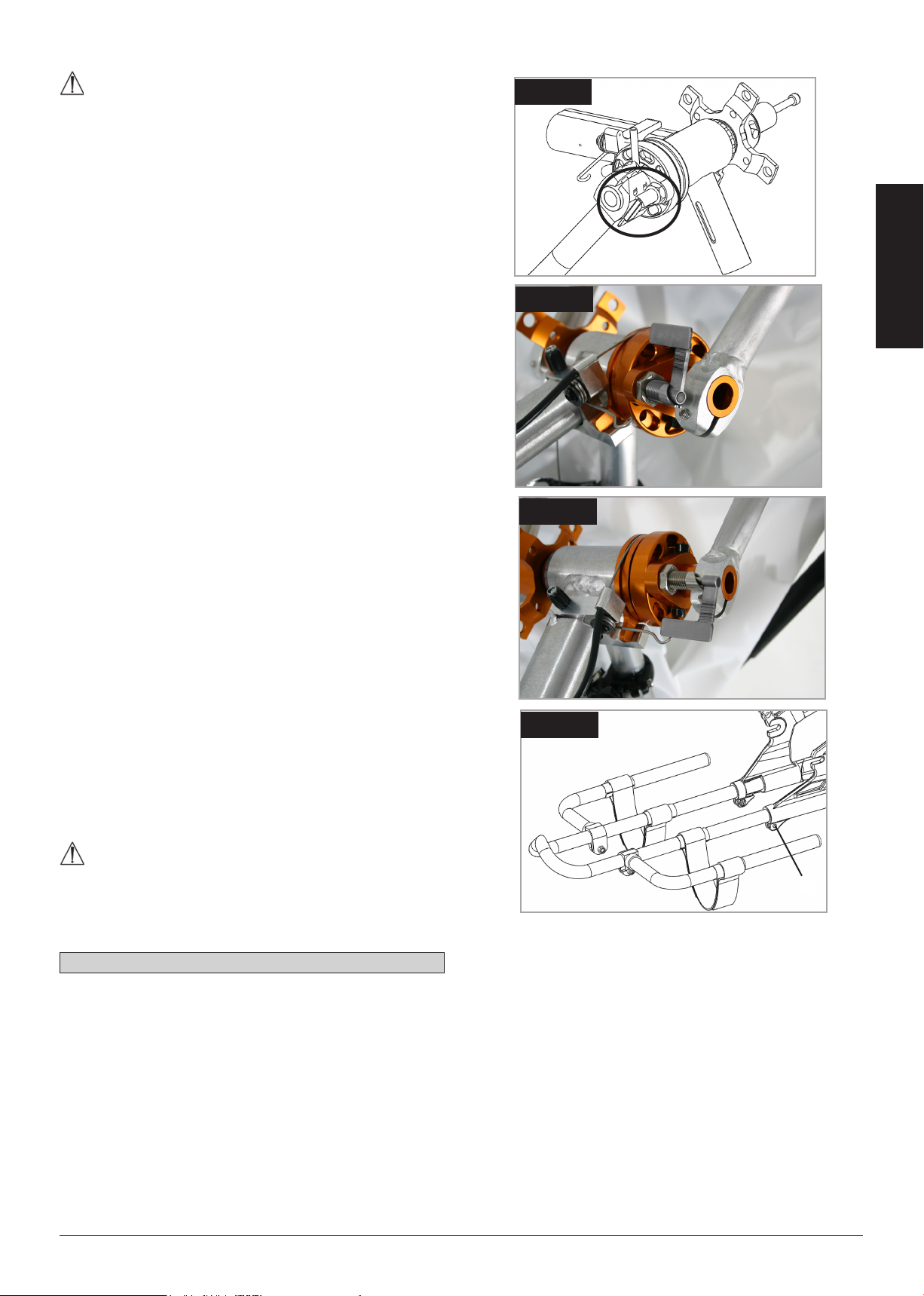

Bremsen 8 - 9
Fußraste 10
Schaltung RT 10
Schaltung RS 10
Rückenlehneneinstellung 11
Höhen- / tiefeneinstellung Gabel 11
Hinterachse 12
5.0WartungundPege 12
6.0 Wartung Reifen 13
7.0 Entsorgung / Recycling von Materialien 13

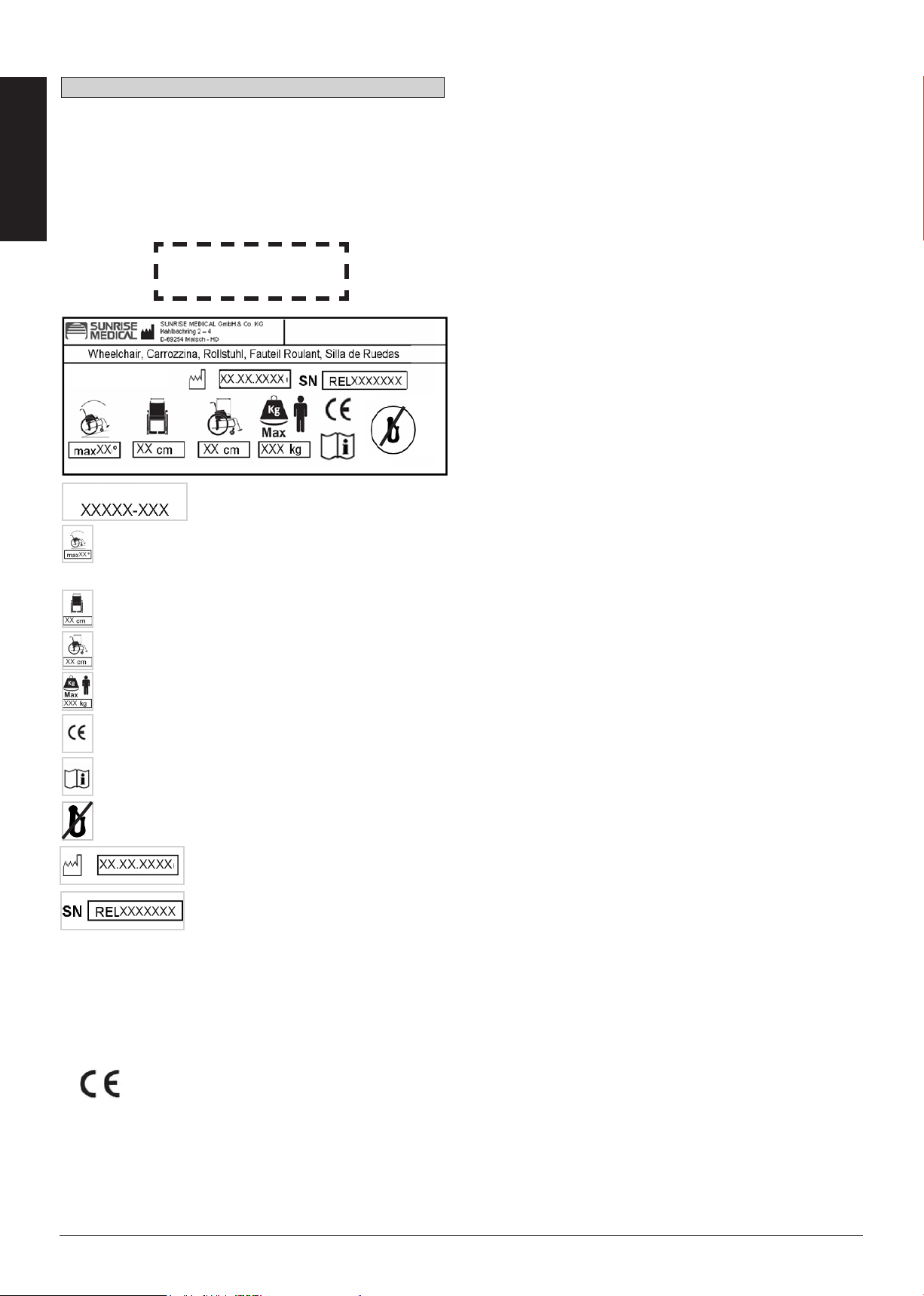

8.0 Typenschild 14
9.0 Anzugsmomente 15
Anweisung an den Benutzer, dass
WARNUNG!
ein Verletzungsrisiko besteht, wenn
der Anweisung nicht entsprochen
wird.
Anweisung an den Benutzer, dass
VORSICHT!
ein möglicher Sachschaden am
Handbike auftreten kann, wenn der
Anweisung nicht entsprochen wird
HINWEIS:
Allgemeine Empfehlung oder Optimales Verfahren
Bezugnahme auf weitere Dokumente
HINWEIS:
Bitte notieren Sie die Adresse und Telefonnummer Ihres
zuständigen Kundendiensts in dem unten vorgesehenen
Feld.
Benachrichtigen Sie ihn im Fall einer Panne, und versuchen Sie, alle relevanten Einzelheiten anzugeben, damit
Ihnen rasch geholfen werden kann.
Unterschrift und Stempel des Fachhändlers
6 SHARK RS / RT
DEUTSCH
1.0 Sicherheits- und Gefahrenhinweise
Technik und Bauweise dieses Handbikes sind für die
maximale Sicherheit entworfen. Die aktuell gültigen
internationalen Sicherheitsstandards werden erfüllt oder
teilweise übererfüllt.
Dennoch kann sich der Benutzer einem Risiko
aussetzen, wenn er das Handbike nicht vorschriftsmäßig
handhabt. Beachten Sie zu Ihrer eigenen Sicherheit bitte
unbedingt die nachstehenden Regeln.
Unfachmännische oder fehlerhafte Änderungen oder
Einstellungen erhöhen das Unfallrisiko. Als
Handbikefahrer sind Sie auch Verkehrsteilnehmer und
Passant auf Straßen und Gehwegen. Wir möchten Sie
daran erinnern, dass für Sie als Handbikefahrer alle
Verkehrsregeln gelten.
Seien Sie auf Ihrer ersten Fahrt im Handbike besonders
vorsichtig. Lernen Sie Ihr Bike kennen.
Überprüfen Sie Folgendes vor jedem Gebrauch:
Starrachsen oder Steckachsen an den Hinterrädern. •
Klettverschluss am Sitz und an der Rückenlehne•
Reifen, Reifendruck und Feststellbremsen + •
Fahrbremse.
Überprüfen Sie vor jeder Fahrt Ihren Rahmen durch •
Sichtkontrolle auf Risse und andere Beschädigungen.
Sollten irgendwelche Veränderungen an den
Einstellungen vorgenommen werden, ist es
wichtig, den entsprechenden Abschnitt der
Gebrauchsanweisung zu lesen.
Überschreiten Sie NIEMALS die Höchstlast von 125 kg,
für den Fahrer plus mitgeführte Gegenstände. Das
Überschreiten der maximalen Zuladung kann zu Schäden
am Handbike, Verlust der Kontrolle, oder zu schweren
Verletzungen des Fahrers und anderer Personen führen.
Lassen Sie bei der Benutzung des Handbikes immer •
Vorsicht walten. Vermeiden Sie z.B. ein
ungebremstes Fahren gegen ein Hindernis (Stufen,
Bordsteinkante) oder Herunterfahren von Kanten.
Ihr Handbike wurde nicht für den Transport in einem •
Fahrzeug entwickelt. Beim Transport in Fahrzeugen
NICHT im Handbike sitzen, immer einen richtig gesicherten Sitz im Fahrzeug benutzen!!
Das Handbike dient ausschließlich der Beförderung •
einer Person. Jede andere Nutzung entspricht nicht
dem eigentlichen Zweck.
Das Bike ist nur für eine Person mit einem Gewicht •
bis max.125 kg zulässig.
Die Benutzung des Bikes wird nur Personen emp-•
fohlen, die sich physisch und psychisch in so guter
Verfassung benden, um damit am öffentlichen
Straßenverkehr teilnehmen zu können.
Als Anfänger sollten Sie zu Beginn besonders vor-•
sichtig fahren.
Machen Sie sich mit den allgemeinen Verkehrsregeln •
vertraut! Um eine stabile Geradeausfahrt zu erreichen, sollten Sie möglichst bei schneller Fahrt und in
Kurven hastige Lenkbewegungen vermeiden.
Halten Sie beim Fahren und Bremsen immer mit •
beiden Händen die Griffe fest, da sonst erhebliche
Unfallgefahr durch Steuerfehler besteht.
Das Bike versteht sich als mechanische Zughilfe. Die •
Fahrgeschwindigkeit muss den technischen Voraussetzungen des Bikes und an das Gelände angepasst
werden.
Benutzen Sie während der Dunkelheit und in der •
Dämmerung immer die Beleuchtung. Bei längeren
Fahrten empehlt es sich, Ersatzbatterien mitzuführen.
Fahren Sie nur auf asphaltierten Wegen oder festen •
ebenen Flächen. Über Bordsteinkanten, Stufen sowie
bei Schlaglöcher besteht erhöhte Kippgefahr.
Passen Sie ihre Fahrweise Ihren Möglichkeiten an. •
Insbesondere in Kurven entsprechend langsam und
vorsichtig fahren.
Greifen Sie nicht in den Kettenbereich.•
Lassen Sie das Bike in regelmäßigen Abständen •
durch Ihren Fachhändler warten.
Vorsicht beim Umgang mit Feuer, insbesondere •
brennenden Zigaretten. Sitz- und Rückenbespannung
könnten sich entzünden.
Bei allen beweglichen Teilen besteht immer die •
Gefahr, dass die Finger eingeklemmt werden können.
Bitte immer vorsichtig handhaben.
Wenn das Handbike längere Zeit direkter •
Sonneneinstrahlung / niedrigen Temperaturen
ausgesetzt war, können Teile des Handbikes sehr
heiß (>41°C) bzw. sehr kalt (<0°) werden.
Achten Sie stets auf korrekte Einstellung des Schnell-•
spanner am Antriebsrad.
Das Handbike sollte nicht bei starkem Regen, •
Schnee, rutschigem oder beschädigte Oberächen
verwendet werden. Vermeiden Sie zusätzlich sich in
gefährlich Regionen zu geben.
Achten Sie auf eine ausreichende Profiltiefe Ihrer •
Bereifung!
Beachten Sie bitte, dass Sie bei Fahrten im •
öffentlichen Straßenverkehr der
Straßenverkehrsordnung unterliegen.
Niemals die Beinauage oder den Auffahrschutz zum •
anheben des Handbike benutzen
Machen Sie sich mit den Bremswegen aus unter-•
schiedlichen Geschwindigkeiten vertraut.
Verwenden Sie ausschließlich Produktkombinationen •
die von Sunrise Medical freigegeben sind.
Die Handbikes, die in diesem Handbuch abgebildet und
beschrieben sind, entsprechen möglicherweise nicht in
allen Einzelheiten genau Ihrem eigenen Modell. Dennoch
sind alle Anweisungen trotz möglicher Detailunterschiede
völlig relevant.
Der Hersteller behält sich das Recht vor, Gewichte,
Abmessungen oder andere in diesem Handbuch
aufgeführte technische Daten ohne vorherige
Benachrichtigung zu ändern. Alle in diesem Handbuch
aufgeführten Zahlenangaben, Abmessungen und
Kapazitäten sind ungefähr und stellen keine präzisen
technischen Daten dar.
SHARK RS / RT 7
DEUTSCH
Vor jeder Fahrt sind nachfolgende
Sicherheisüberprüfungen vorzunehmen
Überprüfen Sie vor jeder Fahrt den Reifendruck. •
Zu niedriger Luftdruck erhöht besonders in Kurven
die Kippgefahr, führt zu vermehrtem Verschleiß und
erhöht den Rollwiderstand.
Vermeiden Sie Beschädigungen der Bowdenzüge •
für die Schalt- und Bremseinheiten.Besonders beim
Transfer und bei unsachgemäßer Kurbelbetätigung
besteht die Gefahr des Abknickens.
Überprüfen Sie den festen Sitz der Fußrasten.•
Kontrolle aller Bauteile insbesondere aller Schrauben •
auf festen Sitz.
Fixieren Sie unbedingt Ihre Füße in den Fußrasten •
vor Antritt der Fahrt mit den Klettbändern um schwere
Verletzungen zu vermeiden.
Fahren Sie mit Sicherheitshelm.•
Fahren Sie unbedingt mit der Sicherheitsfahne, da •
sie sonst aufgrund der niedrigen Höhe des Bikes,
von anderen Verkehrsteilnehmern schwer gesehen
werden können.
2.0 Garantie
Garantie
DIES BESCHRÄNKT IHRE GESETZLICHEN RECHTE
IN KEINER WEISE.
6) Verschleißteile sind normalerweise von der Garantie
ausgeschlossen, außer die vorzeitige Abnutzung des
Teils ist direkt auf einen Herstellfehler zurückzuführen. Zu
diesen Teilen gehören u.a. Bespannung, Reifen, Schläuche und ähnliche Teile.
7) Die obigen Garantiebedingungen gelten für alle Produkt-Teile von Modellen, die zum vollen Verkaufspreis
erstanden wurden.
8) Keine Haftung besteht, wenn eine Reparatur oder
Ersatz des Handbikes aus den folgenden Gründen erforderlich ist:
a) Das Produkt oder das Teil wurde nicht gemäß den in
der Betriebsanleitung und/oder dem Service-Handbuch
aufgeführten Empfehlungen des Herstellers gepflegt oder
gewartet. Es wurde Zubehör verwendet, bei dem es sich
nicht um Originalzubehör handelte.
b) Das Handbike oder ein Teil des Handbikes wurde
durch Nachlässigkeit, Unfall oder unsachgemäße Verwendung beschädigt.
c) Änderungen am Handbike oder an Teilen, die von den
Spezifikationen des Herstellers abweichen oder Ausführung von Reparaturen vor der Benachrichtigung des
Kundendiensts.
Garantiebedingungen
1) Reparatur oder Ersatz erfolgt durch den autorisierten
Sunrise Medical Fachhandel.
-
2) Um die Garantiebedingungen zu erfüllen, falls an
Ihrem Handbike unter diesen Vereinbarungen eine Wartung durchgeführt werden muss, benachrichtigen Sie
umgehend den bezeichneten Sunrise Medical Kundendienst mit genauen Angaben zur Art der Schwierigkeiten.
Sollten Sie das Handbike außerhalb des Zuständigkeitsbereichs des bezeichneten Sunrise Medical Kundendienstes verwenden, wird die Arbeit unter den „Garantiebedingungen“ von einem anderen, vom Hersteller
bezeichneten Kundendienst ausgeführt.
3) Sollte ein Teil oder Teile des Handbike innerhalb von
24 Monaten (5 Jahre für Rahmen) nach Eigentumsübertragung an den ursprünglichen Käufer und vorausgesetzt,
dass dieser dann noch Eigentümer des Handbike ist,
Reparaturen oder eine Auswechslung benötigen als Folge eines spezifischen Herstellungs- und Materialfehlers,
wird das Teil bzw. werden die Teile repariert oder kostenlos ausgewechselt, wenn der Handbike an den autorisierten Kundendienst zurückgeschickt wird.
Hinweis: Diese Garantie ist nicht übertragbar.
4) Die Garantie gilt auch für alle reparierten oder ausgetauschten Teile für die auf dem Handbike verbleibende
Garantiedauer.
5) Auf Ersatzteile, die nach Ablauf der ursprünglichen
Garantie eingebaut werden, gewähren wir weitere 24
Monate Garantie.
8 SHARK RS / RT
DEUTSCH
3.0 Handhabung
Anlieferung
Ihr neues Shark RS / RT wird komplett montiert im
Karton angeliefert. Um Beschädigungen während
des Transportes zu vermeiden, werden lose oder
steckbare Teile, wie die Hinterräder im Karton
gesondert gepackt.
Auspacken:
• Versandkarton auf äußere Beschädigung durch
den Transport prüfen.
• Sämtliche Verpackungsgegenstände entfernen.
• Alle Biketeile (Räder u.ä.) vorsichtig aus dem
Karton entnehmen und auf Vollständigkeit prüfen.
• Alle Teile auf Oberflächenschäden, Kratzer, Risse,
eingedrückte Stellen, Verformungen und sonstige
Mängel prüfen.
• Im Falle einer Beschädigung oder bei fehlenden
Teilen bitten wir sie um eine sofortige Mitteilung.
Transport des Shark RS / RT:
Um das Shark RS / RT so kompakt wie möglich zu
halten, werden die Hinterräder demontiert geliefert.
Durch einfaches Aufstecken der Räder oder anschrauben
der bei Wahl von Schraubachsen werden diese an der
Hinterachse montiert.
VORSICHT!
Überprüfen Sie den festen Sitz der Schraub- / Steckverbindungen vor jeder Fahrt!
4.0 Optionen
Bremse
Bremsen
Das Bike verfügt über zwei unabhängig von
einander wirkende Bremsen.
Parkbremse (Fig. 4.1 + 4.2)
Die Parkbremse, montiert an der Gabel dient
als Feststellbremse. Sie kann mit Hilfe des
Arretierhebels festgestellt werden. Der Arretierhebel muss einrasten um die Funktion zu
gewährleisten. Das Bike darf mit festgestellter
Parkbremse nicht mehr rollen. Nur so ist ein
sichere Transfer ins und aus dem Bike möglich.
Betriebsbremse (Fig. 4.3)
Die Bremsen ermöglichen ein sicheres und
bequemes Abbremsen des Bikes.
Fig. 4.1
Fig. 4.2
Fig. 4.3
VORSICHT
Bei Ausfall der Betriebsbremse darf einmalig die
Parkbremse zur Notbremsung genutzt werden.
Danach hat die Reparatur der Betriebsbremse zu
erfolgen.
SHARK RS / RT 9
DEUTSCH
VORSICHT!
Die Bremswirkung lässt nach bei:
Abgefahren Reifenprofil, zu niedrigem Luftdruck, verschmutzten und nassen Reifen.
Ebenso spielt der Untergrund eine entscheiden Rolle bei der Verzögerung. Auf nassen
und verschmutzen Straßen und Wegen,
sowie auf sandigen oder schotterhaltigen
Böden vermindert sich die Bremswirkung
erheblich. Verschmutzte und nasse Felgen
und Bremsbelege verschlechtern die Bremswirkung beiFelgenbremsen ebenso.
Passen Sie Ihre Fahrweise aus diesem
Grund immer den Umweltbedingen an um
schwerwiegende Unfälle zu vermeiden.
Überprüfen sie die Wirksamkeit der Bremse
immer vor Antrieb der Fahrt und vergewissern Sie sich über die ausreichende Funktion. Lassen Sie die Bremsen regelmäßig vom
Fachhändler überprüfen und gegebenenfalls
einstellen.
Fig. 4.4
Fig. 4.5
Fig. 4.6
Rücktzugbremse (Fig. 4.4 - 4.6)
Die Option Rückzugbremse ermöglicht das
„Rückzugsbremsen“ in Kombination mit Kettenschaltung (Fig. 4.5). Insbesondere für Benutzer
mit eingeschränkter / aufgehobenen Fingerfunktion ist diese Option notwendig.
Ausschließlich für das Rangieren lässt sich das
Bremssytem entkoppeln (Fig. 4.6).
Zum Fahren / Vortrieb muß das System in
Funktionsstellung mittels Kipphebel gebracht
werden.
VORSICHT!
Fahren mit deaktivierter Rücktrittbremse ist
nicht zulässig und kann zu einem erhöhtem
Unfallrisiko führen.
Fußraste
Fußrasteneinstellung (Fig. 4.7 - 4.9)
Fig. 4.7
1
Die Fußrasten sind an die Beinlänge
anpassbar. Die Einstellung kann nach Lösen
der Schrauben (1) eingestellt werden. Bei der
Längeneinstellung muss darauf
geachtet werden, dass die Beine leicht angewinkelt sind und dabei die Bügel vorne berühren. Im Stillstand sollten Sie überprüfen, dass
bei maximalem Lenkeinschlag die zunehmende
10 SHARK RS / RT
DEUTSCH
Kniebeugung nicht zum Kontakt mit der Antriebskurbel führt. Es muss ein Mindestabstand von
5 cm zwischen Ferse und Boden eingestellt
sein. Diesen Spielraum benötigen Sie bei den
Kurvenfahrten. Achten Sie darauf, dass
nach Umbauarbeiten alle Schrauben fest angezogen sind (siehe Seite Anzugsmomente).
Die Fußrastenrohre für lange Beine werden
immer in der maximalen Länge geliefert. Der
Kunde kann sie kürzen falls das erforderlich
sein sollte.
Nach dem Kürzen muß immer noch gewährleistet sein dass das Fußrastenrohr soweit in die
Gabel eingeschoben ist,dass beide Fixierungsschrauben am Fußrastenrohr anliegen.
VORSICHT!
Fig. 4.8
Fig. 4.9
NiemalsdieBeinauagezumAnhebendes
Handbike benutzen.
Fixieren Sie vor Fahrtbeginn unbedingt ihre
Füße in den Fußrasten.
Das unbeabsichtigte herausspringen der
Füße während der Fahrt kann zu erheblichen
Verletzungen führen.
Schaltung RT
Kettenschaltung/Nabenschaltung (Fig. 4.10
- 4.11)
Die Schaltung erfolgt über Grip Shift Schalter,
die wahlweise am Rahmen, an der Gabel oder
am Griff montiert sind.
Die Schaltung der oberen Kettenblätter an der
Kurbel erfolgt über einen Hebel, der am Kurbelgehäuse montiert ist.
Die Kettenschaltung ermöglicht ein leichtes
Vorankommen unabhängig von den Straßengegebenheiten.
Eine Beschreibung der Schalteinheit ist im
Lieferumfang vorhanden. Sollte die Schaltung
einmal nicht einwandfrei funktionieren, wenden Sie sich bitte an Ihren Fachhändler!
Fig. 4.10
Fig. 4.11
Fig. 4.12
Schaltung RS (Fig. 4.12)
Erfolgt über Trigger Schalter am rechten Griff
oder Dual Control Schalter rechts an der Gabel.
SHARK RS / RT 11
DEUTSCH
Rückenlehneneinstellung
Rückenlehneneinstellung (Fig. 4.13 - 4.14)
Während der Sitzprobe stellen Sie sicher, dass
die Kurbeln frei über den Oberschenkeln drehen, auch bei Kurveneinschlag. (Rückwärts
im Freilauf testen, Sitzkissendicke evtl. anpassen). Den Abstand zum Tretkurbellager stellen
Sie so ein, dass sich beim Kurbeln die Arme
angenehm weit strecken, bzw. beugen lassen.
Optimale Fahreigenschaften erzielen Sie, wenn
Sie die Einstellungsmöglichkeiten des
Rückens und der Kurbellagerhöhe nutzen, um
so die für Sie optimale Position festzulegen.
Die Rückenlehneneinstellung erfolgt in Längsrichtung über lösen und verschieben der Befestigungsklemme.
Die Rückenwinkeleinstellung erfolgt über die
Höheneinstellung des Zentralrohres hinter der
Rückenlehne.
Fig. 4.13
Fig. 4.14
Fig. 4.15
2
1
3
VORSICHT!
Nach der Einstellung alle Schraubverbindung wieder fest anziehen. (Siehe Seite
Anzugsmomente)
Höhen- / tiefeneinstellbare Gabel
Diagonale Einstellung (Fig.4.15)
Lösen Sie die auf dem Gabelrohr bendliche Innensechskantschraube (1) und die Sechskantmutter (2) an der Klemmschelle. Schieben Sie
dann die Kurbelaufnahme vor oder zürück.
Wenn Sie die Kurbel in der gewünschten Position bendet, die Kettenspannung jedoch nicht
korrekt ist, MÜSSEN zur Korrektur der Spannung Kettenglieder hinzugefügt oder entfernt
werden. Dieser Vorgang sollte von einem quliziertem Techniker ausgeführt werden.
Ziehen Sie anschließend die Innensechskantschraube und Mutter fest, die die Kurbellageraufnahme an der Gabel befestigen.
Vertikale Einstellung
Lösen Sie die Innensechskantmutter (3), welche die Kurbellageraufname am Gabelschaft
befestigt, entfernen Sie diese jedoch nicht.
Bewegen Sie die Handkurbeleinheit in dem Gabelhals nach oben oder nach unten , bis Sie die
für Sie optimale Position erreicht haben.
Ziehen sie die Innensechskantmutter (3) fest,
um die Handkurbel in der gewünschten Position
zu befestigen.
Spannen Sie gegebenenfalls die Kette neu.
12 SHARK RS / RT
DEUTSCH
Hinterachse
Hinterachse (Fig. 4.16 - 4.17)
Im Programm befinden sich 3 unterschiedliche
Achsen die jeweils mittels Achsklemme mit dem
Rahmen verschraubt sind.
Wechsel / Tausch der Achse:
Lösen Sie die 3 Fixierungsschrauben der linken
und rechten Achsklemme. Entnehmen Sie die
Achse und tauschen Sie diese aus. Sie
schließen das System, indem Sie die Halbschale der Achsklemme wieder auf die Achse legen
und mit den 3 Fixierungsschrauben befestigen.
Ziehen Sie die 3 Fixierungsschrauben in stetigem Wechsel an bis alle 3 Schrauben mit
einem Drehmoment von 5 Nm fixiert sind.
Hinweis: Bei wechsel von Aluminium zu
Carbonrohr muss die Exzenter Hülse mit
getauscht werden.
Fig. 4.16
Fig. 4.17
5.0 Wartung und Pflege (Überprüfung vor Gebrauch)
Wann
Alle 4 Wochen
(je nach Gebrauchshäugkeit)
Was
Den Übergang der Züge
aus den Schaltern und
Bremshebeln fetten.
Alle Schraubverbindungen
auf festen Sitz überprüfen!
Antriebskette ölen!
Alle 2-3 Monate
(je nach Gebrauchshäugkeit
Überprüfen Sie:
• Sauberkeit
• Allgemeinzustand
Anmerkung
Selbst oder mit Hilfsperson durchführen. Bauteile sind vor dem Ölen
von Altöl-Resten zu befreien.
Achten Sie darauf, dass das überschüssige Öl nicht die Umgebung
(z.B. Ihre Kleidung) verschmutzt.
Selbst oder mit Hilfsperson durchführen.
Leicht mit Teon-Spray einsprühen.
Achten Sie auf Ihre Kleidung!
Selbst oder mit Hilfsperson durchführen.
Bei Rissen oder allgemeinem Verschleiß, die Gummis selbst auswechseln
oder umgehend autorisierte Fachwerkstatt zur Instandsetzung aufsuchen.
Service:
Falls Sie Fragen oder Hilfe benötigen, wenden Sie sich bitte an Ihren SOPUR-Fachhändler, der Sie
in Sachen Service und Reparatur gerne berät.
Wir empfehlen Ihnen je nach Gebrauch Ihres Shark RS / RT, spätestens jedoch alle 6 Monate
Ihren Fachhändler aufzusuchen, um Ihren Shark RS / RT fachgerecht überprüfen zu lassen.
SHARK RS / RT 13
DEUTSCH
6.0 Wartung Reifen
Reifen
Das Shark RS / RT ist mit speziellen 26’’-Reifen
an den Hinterrädern und einem 26’’-Antriebsrad
ausgerüstet. Achten Sie darauf, dass Sie immer
den empfohlenen Reifendruck haben, da die
Fahreigenschaften Ihres Shark RS / RT im
wesentlichen davon bestimmt werden. Ein zu
geringer Reifendruck erschwert durch den erhöhten Rollwiderstand Vortrieb und Wendigkeit und
erhöht den Kraftaufwand.
7.0.0 Entsorgung / Recycling von Materialien
HINWEIS: Sollte Ihnen das Handbike durch
eine Wohltätigkeitsorganisation oder als medizinische Leihgabe zur Verfügung gestellt worden
sein, ist es nicht Ihr Eigentum. Wenn Sie es
nicht mehr benötigt, befolgen Sie die Anweisungen, die Sie von der Organisation, die das
Handbike zur Verfügung gestellt hat, bezüglich
der Rückgabe erhalten haben.
Der optimale Reifendruck steht auf den jeweiligen
Reifen.
Reifenmontage/-reparatur
Vor der Montage des neuen Schlauchs:
• Das Felgenbett und die Reifeninnenwand auf
Fremdkörper untersuchen und gegebenenfalls
gründlich säubern.
• Den Zustand des Flegenbandes, besonders am
Ventilloch, überprüfen. Nur gut passendes,
starkes Felgenband bietet Langezeitschutz vor
Schlauchbeschädigungen durch Grate und
scharfkantige Speichenköpfe.
Aufpumpen:
Überprüfen Sie rundum beidseitig, ob der
Schlauch nicht zwischen Reifenwulst und Felge
eingeklemmt ist. Schieben Sie das Ventil leicht
zurück und ziehen Sie es wieder heraus, damit
eine optimale Lage des Schlauches im Ventilbereich erreicht wird.
Schlauchreifen
Als Option können Sie in Verbindung mit Vollcarbon Felgen Schlauchreifen fahren.
Hierbei ist zu beachten:
Schlauchreifen müssen vom Fachmann auf die
Felge aufgeklebt sein.
Im Falle einer Reifenpanne darf nicht weitergefahren werden (erhöhte Unfallgefahr und
Zerstörung der Felge wären die unmittelbaren
Folgen).
Im folgenden Abschnitt werden die Materialien
beschrieben, die für das Handbike verwendet
werden mit Angaben zur Entsorgung oder zum
Recycling des Handbikes und dessen Verpackung.
Darüber hinaus können besondere, örtliche
Bestimmungen bezüglich der Entsorgung oder
Wiederverwertung gelten; diese müssen bei der
Entsorgung Ihres Handbikes beachtet werden.
(Dazu kann auch die Reinigung oder Dekontaminierung des Handbikes vor der Entsorgung
gehören).
Aluminium: Lenkradgabeln, Räder, Fußraste,
Stahl: Befestigungspunkte,
Carbon: Hinterachse
Kunststoff: Handgriffe, Rohrstopfen, Armpols-
ter und Reifen
Verpackung: Plastiktüten aus weichem Polyethylen, Karton
Polsterung: Polyestergewebe mit PVCBeschichtung und schwer entflammbarem
Schaumstoff.
Die Entsorgung oder das Recycling sollte über
eine Entsorgungsfirma oder eine öffentliche Entsorgungsstelle erfolgen. Sie können Ihr Handbike zur Entsorgung auch an Ihren Fachhändler
zurückgeben.
VORSICHT!
Nach der Montage Reifendruck prüfen.
Vorschriftsmäßiger Reifendruck und einwandfreier Zustand der Bereifung sind unerlässliche Voraussetzungen für Ihre persönliche
Sicherheit und gutes Fahrverhalten Ihres
Shark RS / RT.
14 SHARK RS / RT
DEUTSCH
8.0 Typenschild
Typenschild
Das Typenschild befindet sich entweder am hintern teil des
Rahmens oder am Rahmen unterhalb der Sitzfläche, auch auf dem
Benutzerhandbuch befindet sich ein entsprechendes Etikett. Auf
dem Namenschild sind das exakte Modell und andere technische
Daten angegeben. Wenn Sie ein Ersatzteil bestellen oder einen
Anspruch geltend machen, halten Sie bitte folgende Angaben
bereit:
MUSTER
Shark RS/RT
Shark RS/RT
Produktbezeichnung/Artikelnummer
Maximale Steigung bzw. maximales Gefälle,
das mit den Sicherheitsrädern befahren werden
kann, hängt von den Einstellungen des Handbikes, der Haltung und den physischen Fähigkeiten des Benutzers ab.
Sitzbreite
Tiefe (maximal).
Maximale Zuladung.
CE-Kennzeichnung.
Gebrauchsanleitung
nicht Crash-geprüft
Herstellungsdatum.
Seriennummer
Da wir uns der kontinuierlichen Verbesserung der Konstruktion
unserer Rollstühle und Handbikes verschrieben haben, können die
technischen Daten etwas von den dargestellten Beispielen
abweichen. Bei allen Angaben zu Gewichten/Abmessungen und
Leistung handelt es sich um annähernde Werte und sie sind
ausschließlich zur Information gedacht.
Alle Produkte von Sunrise Medical sind mit der Richtlinie 93/42/
EWG für Medizinprodukte konform
Alle Handbikes müssen gemäß den Leitlinien des
Herstellers benutzt werden.
Sunrise Medical GmbH & Co.KG
Kahlbachring 2-4
69254 Malsch/Heidelberg
Deutschland
Tel.: +49 (0) 7253/980-400
Fax: +49 (0) 7253/980-111
www.sunrisemedical.de
SHARK RS / RT 15
DEUTSCH
9.0 Anzugsmomente
Steuerkopflager: Handfest
Lenkradgabelklemmen: 7 Nm
Antriebsrad Schraubachse: 10 Nm
Fussrastenklemmschrauben: 7 Nm
Kurbelklemmschrauben: 7 Nm
Rückenklemmschrauben vorne: 7 Nm
Rückenklemmschraube hinten: 7 Nm
Anzugsmoment für Schrauben M6 ist 7 Nm, soweit nicht
anders angegeben.
884 mm 897 mm
219 mm
306 mm
70 mm
1475 mm
2087 mm
16 SHARK RS / RT
ENGLISH
Foreword
Area of Application
Dear Customer,
We are very happy that you have decided in favour of a
high-quality product from SUNRISE MEDICAL.
This owner's manual will provide numerous tips and ideas so that your new hand bike can become a trustworthy
and reliable partner in your life.
Maintaining close ties to our customers means a lot to us
at Sunrise Medical. We like to keep you up-to-date about
new and current developments at our company. Keeping close to our customers means: fast service, as little
red tape as possible, working alongside our customers.
When you need replacement parts or accessories, or if
you just have a question about your hand bike – we are
there for you.
We want you to be satisfied with our products and service. At Sunrise Medical we are constantly working to
develop our products further. For this reason, changes
can occur in our palette of products with regard to form,
technology and equipment. Consequently, no claims can
be construed from the data or pictures contained in this
user’s manual.
The Shark RS / RT serves both as a physical training aid
as well as an aid to help you integrate/take part in daily
life.
The Shark RS / RT should enable the user to be able to
safely cover long stretches both ergonomically and in an
ecologically efcient manner.
The Shark RS /RT should be able to cope with tarmac
surfaces and rm paths with different topography.
You must not exceed a speed which has been adjusted
to meet safety requirements and take into account the
capabilities of the user.
It is imperative that you carry out product maintenance
and inspect the bike before every use
LIFETIME
The expected life of the hand bike is 5 years, provided
that:
It is used in strict accordance with the intended use. All
service and maintenance requirements are fulfilled.
The management system of SUNRISE MEDICAL is
certified to EN ISO 9001, ISO 13485 and ISO 14001.
As the manufacturer, SUNRISE MEDICAL,
declares that the hand bikes conform to
the 93/42/EEC directive.
Please contact your local, authorised SUNRISE MEDICAL dealer if you have any questions concerning the
use, maintenance, or safety of your hand bike.
If there is no authorised dealer in your area, or you have
any questions, contact Sunrise Medical either in writing or
by telephone.
Sunrise Medical Limited
High Street, Wollaston
West Midlands, DY8 4PS
England
Tel.: +44 (0) 1384 446688
www.sunrisemedical.com
IMPORTANT:
DO NOT USE YOUR HAND BIKE UNTIL THIS
MANUAL HAS BEEN READ AND UNDERSTOOD.
SHARK RS / RT 1717
ENGLISH
Table of Contents
Hand bike components 3
Foreword 16
Area of Application. 16
Denitions 17
1.0 Safety and hazard notes
2.0 Warranty 19
3.0 Handling 20
18
Definitions
Denitionsofwordsusedinthismanual
Word Definition
Advice to the user of potential risk of
DANGER!
serious injury or death if the advice
is not followed
4.0 Options 20
Brakes 20 - 21
Footrest 22
RT gearshift 22
RS gearshift 22
Backrest adjustment 23
Height / depth adjustment of the fork 23
Rear axle 24
5.0 Maintenance and Care 24
6.0 Tyre maintenance 25
7.0 Disposal / Recycling of Materials 25
8.0 Nameplate 26
9.0 Torque 27
WARNING!
Advice to the user of a potential risk
of injury if the advice is not followed
Advice to user that potential dam-
CAUTION!
age to equipment may occur if the
advice is not followed
NOTE: General advice or best practice
Reference to additional documentation
NOTE:
Please keep a note of your local service agent’s address
and telephone number in the space provided.
In the event of a breakdown, contact them and try to give
all relevant details so they can help you quickly.
Dealer signature and stamp
18 SHARK RS / RT
ENGLISH
1.0 Safety and hazard notes
The technology and construction of this hand bike have
been designed to provide maximum safety. International
safety standards currently in force have either been
fulfilled or exceeded in parts.
Nevertheless, users may put themselves at risk by
improperly using their hand bikes. For your own safety,
the following rules must be strictly observed.
Unprofessional or erroneous changes or adjustments
increase the risk of accident. As a hand bike user, you
are also part of the daily traffic on streets and pavements,
just like anyone else. We would like to remind you that
you are therefore also subject to any and all traffic laws.
Be careful during your first ride in this hand bike. Get to
know your bike.
Before each use, the following should be checked:
Fixed axles or quick-release axles on the rear •
wheels.
Velcro on seats and backrests•
Tyres, tyre pressure and wheel locks and main brake.•
Before each journey carry out a visual inspection of •
the frame, checking for cracks and other damage.
Before changing any of the adjustments of this
hand bike, it is important to read the
corresponding section of the Owner’s manual.
NEVER exceed the maximum load of 125 kg for driver
plus any items carried on the hand bike. If you exceed
the maximum load, this can lead to damage to the hand
bike, loss of control, or to serious injury to the user and
other people.
must be adjusted to suit the technical capabilities of
the bike and the terrain.
At night and dawn/dusk, always use the lights. When •
you are travelling long distances, we recommend that
you take a spare battery with you.
Only ride on asphalt paths, or rm, smooth surfaces. •
When riding over curbs, steps as well as potholes,
there is an increased risk of tipping over.
Adjust your method of driving to your capabilities. •
Ride slowly and carefully, particularly when riding
round corners.
Do not put your hands in the chain area.•
Your bike should be serviced by your dealer at regu-•
lar intervals.
Be careful with fire, in particular with burning •
cigarettes. Seat and back slings can be set alight.
With all moving parts, there is always a risk that •
fingers could become trapped. Please always handle
carefully.
If the hand bike is subject to direct sunlight / low •
temperatures for long periods, parts of your hand
bike could become very hot (>41°C) or very cold
(<0°).
Always make sure that the quick tensioner on the •
rear wheels is set properly.
The hand bike should not be used in heavy rain, in •
snow or on slippery or damaged surfaces. In addition, you should avoid any dangerous areas.
Make sure that your tyres have sufficient tread!•
Please note that you are subject to any and all traffic •
laws when riding in public traffic.
Never use the leg support or the impact protection to •
lift the hand bike
Familiarise yourself with the braking distances from •
various speeds.
You should only use product combinations which •
have been approved by Sunrise Medical.
Exercise caution whenever you use the hand bike. •
For example, avoid travelling against an obstacle
without braking (step, kerb edge) or dropping down
gaps.
Your hand bike has not been designed for transporta-•
tion in a vehicle. DO NOT sit on the hand bike during
any transportation in a vehicle; always use a properly
secured vehicle seat!!
This hand bike should be used exclusively to convey •
one person at a time. Any other use does not comply
with the intended purpose.
The bike may only be used by one person with a •
maximum weight of up to 125 kg.
Use of the bike is only recommended for those who •
have the right physical and psychological constitution
to be able to cope with public trafc.
As a beginner, you should ride particularly carefully at •
the start.
Familiarise yourself with the general trafc laws! In •
order to achieve a stable ride when travelling straight
ahead, wherever possible, you should avoid hasty
steering movements when travelling at speed or going round corners.
When you are riding and braking, always hold the •
handles rmly with both hands, as otherwise, there is
a high risk of an accident through steering error.
The bike is a mechanical traction device. The speed •
The hand bikes shown and described in this user guide
may not correspond in every detail exactly to your own
model. However, all instructions are completely relevant,
regardless of possible detail differences.
The manufacturer reserves the right to alter without
notice any weights, measurements or other technical
data shown in this manual. All figures, measurements
and capacities shown in this manual are approximate and
do not constitute specifications.
SHARK RS / RT 1919
ENGLISH
Before each use, you should
carry out the following safety checks
Before each journey, check the tyre pressure. If the •
air pressure is too low, there is an increased risk of
tipping over when going round corners, it can lead
to increased wear and tear and the rolling resistance
will be increased.
Avoid damage to the Bowden cables for the gearshift •
and braking units. There is a risk of kinking the cable
when you transfer to/from the bike and if you operate
the crank incorrectly.
Check that the footrests are secure.•
Check that all components, in particular all screws, •
are secure.
To avoid serious injury, you must secure your feet in •
the footrests, using the Velcro straps, before starting
your journey.
Always wear a safety helmet.•
You must always ride with a safety ag, as, due to •
the low height of the bike, you may be less visible to
other trafc.
2.0 Warranty
part is the direct result of a manufacturing fault. These
items include amongst others upholstery, tyres, inner
tubes and similar parts.
7) The above warranty conditions apply to all product
parts for models purchased at full retail price.
8) Normally we do not accept responsibility if a repair or
replacement of the hand bike is required for one of the
following reasons:
a) The product or part has not been maintained or serviced in accordance with the manufacturer’s recommendations as shown in the User Instructions and/or the Service
Instructions. Accessories have been used which are not
specified as original accessories.
b) The hand bike or part having been damaged by
neglect, accident or improper use.
c) Alterations to the hand bike or parts, which are not
in accordance with the manufacturer’s specifications or
the carrying out of repairs before informing the customer
service agent.
Warranty
THIS DOES NOT AFFECT YOUR LEGAL RIGHTS IN
ANY WAY.
Warranty conditions
1) The repair or replacement is carried out by an authorised Sunrise Medical dealer/service agent.
-
2) To fulfil the guarantee conditions, should servicing
need to be carried out on your hand bike under this
agreement, contact the designated Sunrise Medical customer service agent immediately, with precise details
on the type of difficulty. Should you be using the hand
bike outside the area covered by the designated Sunrise
Medical customer service agent, the work will be carried
out under “guarantee conditions” by another agency as
designated by the manufacturer.
3) Should any part of the hand bike require repair or
replacement, as a result of a specific manufacturing or
material defect, within 24 months (5 years on frame) from
the date on which the possession of the product was
transferred to the original purchaser, and subject to it
remaining within that ownership, the part or parts will be
repaired or replaced completely free of charge if returned
to the authorised service agent.
Note: This guarantee cannot be transferred.
4) The guarantee also covers all repaired or replaced
parts for the remaining period of the guarantee for the
hand bike.
5) For spare parts which are fitted after the start of the
original guarantee, we give a further 24-months guarantee.
6) Consumable parts are normally excluded from the
guarantee, except in the case that premature wear of the
20 SHARK RS / RT
ENGLISH
3.0 Handling
Delivery
Your new Shark RS / RT is delivered fully assembled
in a cardboard box. In order to avoid any damage
during transportation, loose or
parts to be fitted, such as the rear wheels are
packed separately in the cardboard box.
Unpacking:
• Check the shipping cardboard box for external damage
which may have been caused during transportation.
• Remove all packaging material.
• Take all bike parts (including wheels) carefully out of the
box and check that they are complete.
ENGLISH
• Check all parts for surface damage, scratches, cracks,
dents, distortions and other
defects.
• Should you find any damage, or if any parts are missing
please let us know immediately.
Transporting the Shark RS / RT:
To keep the Shark RS / RT as compact as possible,
the rear wheels are removed before delivery and packed
separately in the box.
The wheels are mounted to the rear axle by simply pushing them on or by screwing them on, depending on your
choice of axles.
CAUTION!
Before each use, you must check that the screw and
plug connections are secure!
4.0 Options
Brake
Brakes
The bike has two brakes which work independently from one another.
Parking brake (Fig. 4.1 + 4.2)
The parking brakes, mounted on the fork serve
as wheel locks. They can also be applied with
the aid of a locking lever. The locking lever
must be locked into place for these to work
properly. The bike should not roll when the
parking brakes are applied. This is the only way
to guarantee safe transfer to and from the bike.
Main brakes (Fig. 4.3)
The brakes allow you to safely and comfortably
brake your hand bike.
Fig. 4.1
Fig. 4.2
Fig. 4.3
CAUTION
If the main brakes should fail, then the parking
brakes may be used once for emergency braking.
After that, the main brakes must be repaired.
SHARK RS / RT 2121
ENGLISH
CAUTION!
Braking power will decrease with:
Worn tyre tread, air pressure which is too
low, soiled and wet tyres.
But the ground surface can also play a significant role in delaying the braking effect.
The braking effect will be significantly
reduced if the streets and paths are wet and
dirty, as well as on sandy or stony ground.
Dirty and wet rims and brake pads also
reduce the braking effect when using rim
brakes.
For this reason, you should always adapt
your method of riding to the environmental
conditions in order to avoid serious accidents.
Always check the efficiency of the brakes
before starting your journey and ensure that
there is sufficient brake function. The brakes
should be checked regularly by your dealer
and adjusted if required.
Fig. 4.4
Fig. 4.5
Fig. 4.6
Back pedal brake (Fig. 4.4 - 4.6)
The back pedal brake option allows you to
brake by pedalling backwards, when used in
combination with chain gearshift (Fig. 4.5). This
option is required particularly for users with
restricted or no finger function.
The braking system can only be uncoupled for
manoeuvring (Fig. 4.6).
When riding or moving forward, use the rocker
arm to put the system into an operational position.
CAUTION!
Riding with the back pedalling brake deactivated is not permitted and can lead to an increased risk of accidents.
Footrest
Adjusting the footrest (Fig. 4.7 - 4.9)
Fig. 4.7
1
The footrests can be adjusted to suit the leg
length
. The adjustment can be made after releasing
the screws (1). When you adjusting the length,
you must
make sure that the legs are slightly angled and
that they touch the bar at the front. With the
bike at a standstill, you should check that when
22 SHARK RS / RT
ENGLISH
turning at the maximum angle, the increased
knee bend does not lead to contact with the
drive crank. There must be a gap of at least
5 cm between the heel and the floor. You will
need this leeway when travelling round corners.
When finished, make sure that
all screws have been properly tightened (see
the page on torque).
The footrest tubes for longer legs are always
delivered at the maximum length. The customer
can then shorten them to the required length.
After shortening the tube, you must always
ensure that the footrest tube is pushed into the
fork far enough so that both fixing screws touch
the footrest tube.
CAUTION!
Fig. 4.8
Fig. 4.9
Never use the leg support to lift the hand bike.
Before use, you must secure your feet into
the footrests.
If your feet accidentally come out
when you are riding, this can lead to serious
injuries.
RT gearshift
Chain gearshift/hub gearshift (Fig. 4.10 -
4.11)
Gear shift is carried out using the Grip Shift
switch, which can be mounted either on the
frame, the fork or the handle.
Shifting the upper chain rings on the crank is
carried out using a lever which is mounted on
the crank housing.
The chain gearshift enables you to easily keep
moving, regardless of other road conditions.
A description of the gear change unit is
included as part of the delivery. If the gearshift
suddenly does not operate smoothly, please
contact your dealer!
Fig. 4.10
Fig. 4.11
Fig. 4.12
RS gearshift (Fig. 4.12)
This is carried out using the trigger switch on
the right handle or the Dual Control switch on
the right-hand side of the fork.
SHARK RS / RT 2323
ENGLISH
Backrest adjustment
Backrest adjustment (Fig. 4.13 - 4.14)
During the seating test ensure that the cranks
turn freely above the thighs, even when going
round a corner. (Test backwards
in freewheel, adjust seat cushion thickness if
necessary ). Set the gap from the crank so that,
when turning the crank, your arms
stretch to a comfortable distance and can bend
easily. The very best drive characteristics are
achieved if you use the adjustment options for
the backrest
and the crank height, in order to establish the
optimum position for you.
Adjusting the backrest is carried out lengthways
by releasing and moving the fixing clamp.
Adjusting the backrest angle is carried out by
adjusting the height of the central tube behind
the backrest.
Fig. 4.13
Fig. 4.14
Fig. 4.15
2
1
3
CAUTION!
After making the adjustment, re-tighten all
screws. (see the page on torque)
Height and depth adjustable fork
Diagonal adjustment (Fig. 4.15)
Undo the socket head screws (1) on the fork
tube and the hex nuts (2) on the clamp. Push
the crank bracket forwards or backwards.
When the crank is in the required position, the
chain tension will not be correct, so to correct
the tension, chain links MUST be added or removed. This procedure should be carried out by
a qualied technical engineer.
Finally, re-tighten the socket head screws which
x the crank bracket to the fork.
Vertical adjustment
Undo the socket head screws (3) which fix the
crank bracket to the fork stem, but do not remove them.
Move the hand crank unit up or down in the
fork collar, until you have achieved the optimum
position for you.
Tighten the socket head screws (3) to fix the
hand crank in the required position.
Re-tension the chain if necessary.
24 SHARK RS / RT
ENGLISH
Rear axle
Rear axle (Fig. 4.16 - 4.17)
There are 3 different axles in the range, which
can each be screwed to the frame using the
axle clamp.
Swap / change the axle:
Undo the 3 fixing screws on the left and right
axle clamp. Remove the axle and exchange it.
To
complete the operation, place the half shell of
the axle clamp back onto the axle and fix it with
the three fixing screws.
Tighten the 3 fixing screws alternately until all 3
screws are fixed to a torque of 5 Nm.
Note: When changing from aluminium to
carbon tubes, the eccentric sleeve must
also be changed.
Fig. 4.16
Fig. 4.17
5.0 Maintenance and care (checks to be carried out before use)
When
Every 4 weeks
(depending on frequency of use)
What
Grease the cables where
they leave the switches and
the brake levers.
Check all screw connections are secure!
Oil the drive chain!
Comment
Carry out yourself or with an attendant.
Before oiling, please remove all old oil
remnants from the components.
Make sure that the surplus oil does
not get the surrounding area
(e.g. your clothes) dirty.
Carry out yourself or with an attendant.
Spray lightly with Teon spray
Be careful not to get it on your clothes!
Every 2-3 months
(depending on frequency of use)
Check:
• Cleanliness
• General condition
Carry out yourself or with an attendant.
If there are any cracks or general wear
and tear, then change the rubbers or
visit an authorised service centre
for a refurbishment.
Service:
If you have any questions or require any help, please contact your SOPUR dealer, who will be
pleased to advise you with regards to servicing and repairs.
Depending on how much you have used your Shark RS / RT, we recommend that you take it
to your dealer at least every 6 months, to have your Shark RS / RT inspected by trained personnel.
SHARK RS / RT 2525
ENGLISH
6.0 Tyre maintenance
Tyres
The Shark RS / RT is equipped with special 26’’
tyres on the rear wheels and a 26’’ drive wheel.
Make sure that they are always at the recommended tyre pressure, as this will significantly
affect the drive characteristics of your Shark RS /
RT. If the tyre pressure is too low, movement and
manoeuvrability is made more difficult due to the
increased rolling resistance and this also increases the amount of effort required.
The optimum tyre pressure is printed on each
tyre.
Fitting and repairing tyres
Before fitting a new inner tube:
• Inspect the base of the rim and the tyre inner
wall
for foreign bodies and if necessary
clean thoroughly.
• Check the condition of the rim tape, particularly
at the valve hole. Only well fitting,
strong rim tape offers long-term protection against
inner tube damage through burrs and
sharp spoke heads.
Inflation:
Check all round on both sides, to make sure that
the inner tube is not trapped between the tyre
bead and the rim. Push the valve back gently and
pull it back out, so that the inner tube achieves an
optimum position around the valve.
Tube tyres
As an option you can have tube tyres with full
carbon rims.
With these, please note:
Tube tyres must be glued to the rim by a specialist.
Should you have a puncture, you must not continue to ride (the immediate consequences are
an increased risk of accident and the rim will be
destroyed).
7.0.0 Disposal / Recycling of Materials
NOTE: If the hand bike has been made avail-
able to you as part of a charity or medical loans
scheme, then it may not belong to you. If it is no
longer required, then follow the instructions to
return it as given by the organisation that made
the hand bike available to you.
In the following section, there is a description of
the materials used on the hand bike, in view of
the disposal or recycling of the hand bike and its
packaging.
There may also be special local regulations in
force with regard to disposal or recycling, these
must be taken into account when disposing of
your hand bike. (This can include the cleaning
or decontamination of the hand bike prior to disposal).
Aluminium: Castor Forks, wheels, footrest,
Steel: Fixing points,
Carbon: Rear axle
Plastic: Handles, tube stoppers, armpads and
tyres
Packaging: Made of soft polyethylene, cardboard
Upholstery: Woven polyester with PVC coatings and expanded combustion modified foam.
Disposal or recycling should be done through a
licensed agent or authorised place of disposal.
Alternatively your hand bike may be returned to
your dealer for disposal.
CAUTION!
After fitting, check the tyre pressure.
It is essential that you maintain regulation tyre
pressure and keep the tyres in perfect condition, in order to ensure your personal safety
and keep your Shark RS / RT running properly.
26 SHARK RS / RT
ENGLISH
8.0 Nameplate
Nameplate
The nameplate is located on either the rear part of the frame or on
the frame underneath the seat surface, as well as on a label in the
owner’s manual. The nameplate indicates the exact model
designation and other technical specifications. Please provide the
following pieces of information whenever you have to order
replacement parts or to file a claim:
SAMPLE
Shark RS/RT
Shark RS/RT
Product name/SKU number
Maximal safe slope with anti-tips depends on
hand bike settings, posture and physical capabilities of the user
Seat Width
Depth (maximum).
Maximum load.
CE marking.
Directions for use
not crash tested
Manufacturing date.
Serial number
As we are committed to continually improving the construction of
our wheelchairs and hand bikes, product specifications may vary
slightly from the examples illustrated. All weight/dimensions and
performance data is approximate and is provided solely for
guidance.
All products from Sunrise Medical comply with the 93/42/EEC
directive for medical products
All hand bikes must be used in accordance with the
manufacturer’s guidelines.
Sunrise Medical GmbH & Co.KG
Kahlbachring 2-4
69254 Malsch/Heidelberg
Germany
Tel.: +49 (0) 7253/980-400
Fax: +49 (0) 7253/980-111
www.sunrisemedical.de
SHARK RS / RT 2727
ENGLISH
9.0 Torque
Steering head bearings: Handtight
Castor fork clamps: 7 Nm
Screw axle on drive wheel: 10 Nm
Footrest clamp screws: 7 Nm
Crank clamp screws: 7 Nm
Front backrest clamp screws: 7 Nm
Rear backrest clamp screws: 7 Nm
Torque for M6 screws is 7 Nm, unless
otherwise specified.
884 mm 897 mm
219 mm
306 mm
70 mm
1475 mm
2087 mm
Sunrise Medical GmbH & Co.KG
Kahlbachring 2-4
69254 Malsch/Heidelberg
Germany
Tel.: +49 (0) 7253/980-0
Fax: +49 (0) 7253/980-111
www.sunrisemedical.com
Sunrise Medical Limited
High Street Wollaston
West Midlands DY8 4PS
England
Tel.: +44 (0) 1384446688
www.sunrisemedical.com
Sunrise Medical S.L.
Polígono Bakiola, 41
48498 Arrankudiaga – Vizcaya
España
Tel.: +34 (0) 902142434
Fax: +34 (0) 946481575
www.sunrisemedical.com
Sunrise Medical S.A.
17, rue Mickael Faraday
ZAC de la Vrillonnerie
37170 CHAMBRAY LES TOURS
France
Tel.: +33 (0) 247554400
Fax: +33 (0) 247554403
www.sunrisemedical.com
Sunrise Medical Srl
Via Riva 20, Montale
29100 Piacenza (PC)
Italy
Tel.: +39 0523-573111
Fax: +39 0523-570060
www.sunrisemedical.com
Sunrise Medical A.G.
Lückhalde 14
3074 Muri bei Bern
Switzerland
Tel.: +41 (0) 31-958-3838
Fax: +41 (0) 31-958-3848
www.sunrisemedical.com
Sunrise Medical AS
Dynamitveien 14B
1400 SKI
Norway
Tel.: +47 (0) 66963800
Faks: +47 (0) 66963838
www.sunrisemedical.com
Sunrise Medical AB
Britta Sahlgrens gata 8A
421 31 Västra Frölunda
Sweden
Tel: +46 (0) 31-748 37 00
Fax: +46 (0) 31-748 37 37
www.sunrisemedical.com
Sunrise Medical B.V.
Groningenhaven 18-20
3433 PE Nieuwegein
Nederlands
Tel.: +31 (0) 3060-82100
Fax: +31 (0) 3060-55880
www.sunrisemedical.com
G2 A/S
Graham Bells Vej 21-23 A
8200 Arhus N
Denmark
Tel.: +45 87 41 31 00
Fax: +45 87 41 31 31
www.G2.dk
Australia
Sunrise Medical Pty. Ltd.
6 Healey Circuit
Huntingwood,
New South Wales 2148
Tel.: +61 (0)2 9678 6600
Fax: +61 (0)2 9678 6655
www.sunrisemedical.com
OM_Shark RS-RT_GER_ger_Rev.1
000690679.01
Loading...
