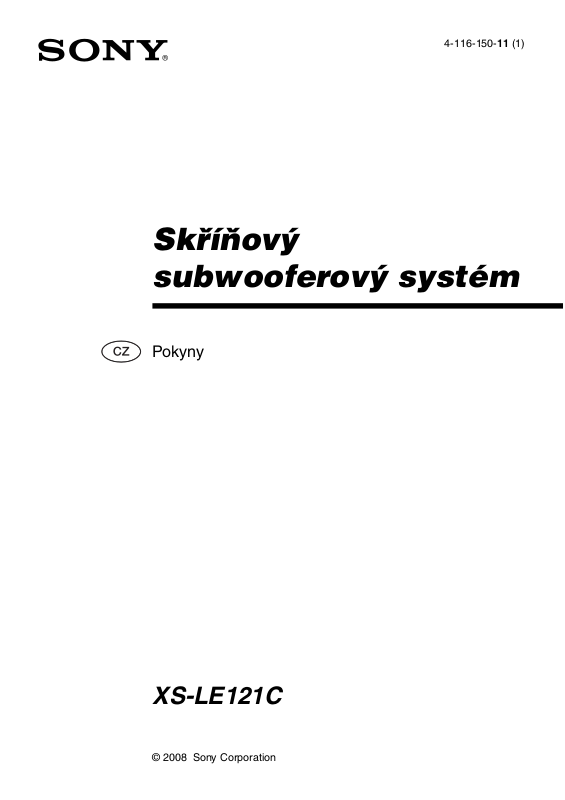

Pokyny
Skříňový
subwooferový systém
XS-LE121C
© 2008 Sony Corporation
4-116-150-11 (1)
Page 2
Vlastnosti
Špičkový výkon 1 000 W
Přehrávání ultra hlubokých tónů pomocí 30 cm
hloubkového reproduktoru
Maximalizace nákladového prostoru pomocí
prostorově nenáročné reproduktorové skříně
•
•
•
Likvidace starých elektrických
a elektronických zařízení (platí pro
Evropskou unii a další evropské země
se systémy sběru tříděného odpadu)
Tento symbol na výrobku nebo jeho
obalu znamená, že výrobek nepatří do
běžného domovního odpadu. Namísto
toho by měl být odevzdán do příslušného sběrného
dvora pro recyklaci elektrických a elektronických
zařízení. Zajištěním správné likvidace tohoto výrobku
zabráníte možným negativním dopadům na životní
prostředí a lidské zdraví, které by jinak hrozily při
nesprávné likvidaci tohoto výrobku. Recyklace
materiálů pomáhá chránit cenné přírodní zdroje.
Podrobnější informace o recyklaci tohoto výrobku
získáte u místních úřadů, u společnosti zajišťující
odvoz domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.
Page 3
Bezpečnostní upozornění
• Tento výrobek je určen k instalaci do
nákladového prostoru vozidla. Neinstalujte
tento výrobek na místo, kde by mohl odvádět
pozornost vás nebo jiného řidiče od řízení.
• Tento subwooferový systém musí být pevně
nainstalován, aby v případě náhlého zabrždění
nedošlo ke zranění.
• Pokud je vaše vozidlo zaparkováno na přímém
slunečním světle a ve vozidle značně vzroste teplota,
nechte před použitím přístroj vychladnout.
• Nepoužívejte přístroj v případě, že máte slabý
akumulátor; podmínkou optimálního výkonu je
kvalitní zdroj energie.
• Z bezpečnostních důvodů udržujte hlasitost audio
systému vašeho vozidla na střední úrovni, abyste
slyšeli zvuky vně vozidla.
• Pokud není do kazetového přehrávače nebo tuneru
dodávána žádná energie, zkontrolujte připojení.
Technické údaje
Reproduktor 30 cm, kuželový hloubkový
reproduktor
Ozvučnice Stíněného typu
Krátkodobý maximální výkon*
1
1 000 W*
2
Jmenovitý výkon 300 W*
2
Jmenovitá impedance 4 Ω
Výstupní úroveň akustického tlaku
86 ± 2 dB (1 W, 1 m)*
2
Výstupní úroveň akustického tlaku ve vozidle
92 dB (1 W, u sedadla
řidiče)*
3
Efektivní frekvenční rozsah
35 – 500 Hz*
2
Hmotnost Přibl. 11,5 kg
Dodávané příslušenství Díly pro instalaci
Design a technické údaje se mohou změnit bez
předchozího upozornění.
*
1
„Krátkodobý maximální výkon“ se může nazývat
rovněž jako „Špičkový výkon“.
*
2
Podmínky při testování: IEC 06268-5
(2003-05)
*
3
Podmínky při testování: Uvnitř vozidla
Rozměry
Jednotky: mm
A
Referenční bod
B
Referenční rovina
C
Referenční osa
270
430
205
18
370
376
80˚
C
B
A
188,5
190
Page 4
Montáž
Před instalací
Instalační umístění vybírejte pečlivě tak, aby
přístroj nepřekážel při normálním řízení.
Aby byla instalace bezpečná a pevná, používejte
pouze dodávané montážní příslušenství.
Neinstalujte tento přístroj do míst, kde by mohl být
vystaven vysokým teplotám (např. vlivem přímého
slunečního světla nebo horkého vzduchu z topení),
nebo tam, kde by mohl být vystaven prachu,
nečistotám nebo nadměrným vibracím.
•
•
•
Seznam dílů
31 2
ø 5 × 20
× 8
× 4 ø 5 × 20
× 8
B
Umístění
A
Nákladový prostor
Zadní strana zadního sedadla
Protože pro instalaci kovových úchytek je nutno
vyvrtat několik otvorů, zkontrolujte před vyvrtáním
instalačních otvorů pečlivě spodní stranu
(pod vozidlem nebo v zavazadlovém prostoru)
montážního umístění, abyste se ujistili, že tam
není žádné palivové potrubí, palivová nádrž nebo
elektrické vodiče apod.
•
Page 5
1
Připevněte úchytky 2 pevně k přístroji pomocí šroubů 1.
Přiložte vyčnívající část ve tvaru L 1 k boku přístroje.
2
1
1
Určete montážní umístění.
2
Upozornění
Vyberte umístění, pod kterým není žádné palivové potrubí, palivová nádrž nebo elektrické vodiče, protože
kovové úchytky se připevňují pomocí závitořezných šroubů.
Page 6
zst78425
Označte a vyvrtejte otvory pro šrouby v podlahovém panelu vozidla a pak použijte šrouby 3.
3
3
Pruhovaný reproduktorový vodič připojte k záporné svorce.
Protože v tomto přístroji není vestavěný žádný ltr typu dolní propust, zajistěte, aby byl
předem nastaven zesilovač, ke kterému tento přístroj připojujete (doporučujeme mezní
frekvenci 30 – 500 Hz).
4
Výkonový zesilovač
Page 7
Page 8
Sony Corporation Printed in Czech Republic (EU)
CZ
Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské
unii a dalších evropských státech uplatňujících oddělený systém sběru)
Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po
ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti.
Místo toho by měl být odložen do sběrného místa určeného k recyklaci elektronických
výrobků a zařízení. Dodržením této instrukce zabráníte negativním dopadům na životní
prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklováním materiálů, z nichž je výrobek vyroben, pomůžete
zachovat přírodní zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní fi rmu zabezpečující likvidaci a sběr odpadů
nebo prodejnu, v níž jste výrobek zakoupili.
