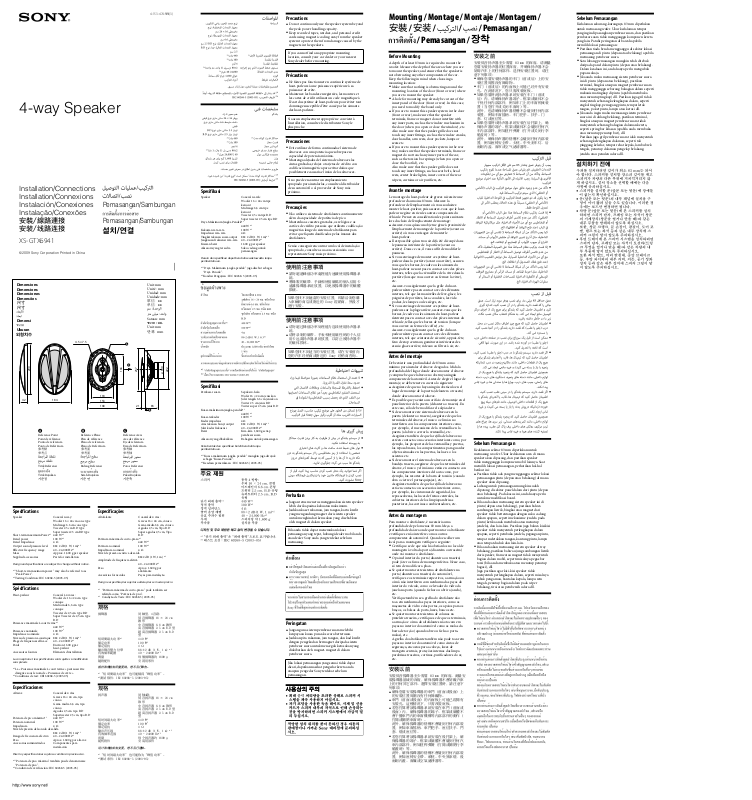

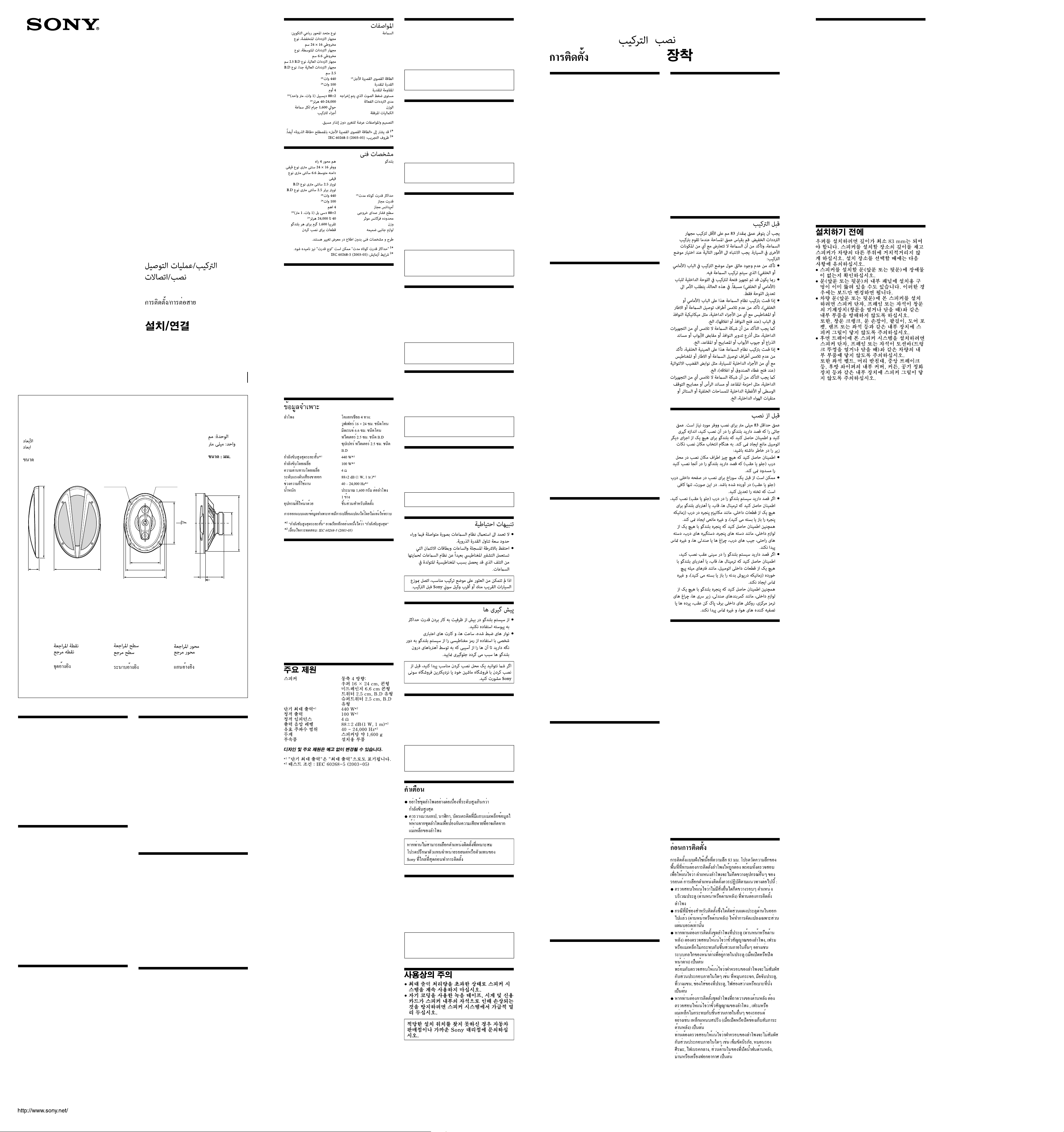

Page 1
4-153-474-11(3)
4-way Speaker
©2009 Sony Corporation Printed in China
XS-GTX6941
Installation/Connections
Installation/Connexions
Instalación/Conexiones
Instalação/Conexões
安裝/線路連接
安装/线路连接
Pemasangan/Sambungan
Pemasangan/Sambungan
Dimensions
Dimensions
Dimensiones
Dimensões
尺寸
尺寸
Dimensi
Ukuran
⭢㫿㍂✂
Unit: mm
Unité : mm
Unidad: mm
Unidade: mm
單位：mm
单位：mm
Satuan: mm
Unit: mm
ᵟㅻ=#pp
Reference Point
Point de référence
Punto de referencia
Ponto de Referência
參考點
参考点
Titik Referensi
Titik Rujukan
ᢧ㍷㊇
Reference Plane
Plan de référence
Plano de referencia
Plano de Referência
參考面
参考面
Bidang Referensi
Satah Rujukan
ᢧ㍷⓫
Reference Axis
Axe de référence
Eje de referencia
Eixo de Referência
參考軸
参考轴
Poros Referensi
Paksi Rujukan
ᢧ㍷㠌
Specifications
Speaker Coaxial 4-way:
Woofer 16 × 24 cm cone type
Midrange 6.6 cm cone type
Tweeter 2.5 cm B.D type
Super tweeter 2.5 cm B.D type
Short-term maximum Power*1 440 W*
2
Rated power 100 W*
2
Rated Impedance 4 Ω
Output sound pressure level 88± 2 dB (1 W, 1 m)*
2
Effective frequency range 40 – 24,000 Hz*
2
Mass Approx. 1,600 g per speaker
Supplied accessories Parts for installation
Design and specifications are subject to change without notice.
*1 “Short-term maximum power” may also be referred to as
“Peak Power”.
*2 Testing Condition: IEC 60268-5 (2003-05)
Spécifications
Haut-parleur Coaxial à 4 voies :
Woofer de 16 × 24 cm type
conique
Médium de 6,6 cm type
conique
Tweeter de 2,5 cm type B.D
Super Tweeter de 2,5 cm type
B.D
Puissance maximale à court terme*1
440 W*
2
Puissance nominale 100 W*
2
Impédance nominale 4 Ω
Niveau de pression acoustique 88± 2 dB (1 W, 1 m)*
2
Plage de fréquences efficace 40 – 24 000 Hz*
2
Poids Environ 1 600 g par
haut-parleur
Accessoires fournis Eléments d’installation
La conception et les spécifications sont sujettes à modification
sans préavis.
*1 La « Puissance maximale à court terme » peut aussi être
désignée sous le nom de « Puissance de crête ».
*2 Conditions de test: CEI 60268-5 (2003-05)
Especificaciones
Altavoz Coaxial de 4 vías
Graves 16 × 24 cm, tipo
cónico
Gama media 6,6 cm, tipo
cónico
Agudos 2,5 cm tipo B.D
Supertweeter 2,5 cm, tipo B.D
Potencia de pico máximo*1 440 W*
2
Potencia nominal 100 W*
2
Impedancia 4 Ω
Nivel de presión del sonido de salida
88± 2 dB (1 W, 1 m)*
2
Rango de frecuencia efectivo 40 – 24.000 Hz*
2
Peso Aprox. 1.600 g por altavoz
Accesorios suministrados Componentes para
instalación
Diseño y especificaciones sujetos a cambio sin previo aviso.
*1 “Potencia de pico máximo” también puede denominarse
“Potencia de pico”.
*2 Condición de verificación: IEC 60268-5 (2003-05)
Especificações
Altofalante Coaxial de 4 vias:
Graves 16 × 24 cm, cônico
Gama média 6,6 cm, cônico
Agudos 2,5 cm, Tipo B.D
Super agudos 2,5 cm, Tipo
B.D
Potência máxima de curto-prazo*1
440 W*
2
Potência nominal 100 W*
2
Impedância nominal 4 Ω
Nível de pressão acústica de saída
88±2 dB (1 W, 1 m) *
2
Amplitude de frequência efetiva
40 – 24.000 Hz*
2
Peso Aprox. 1.600 g por
altofalante
Acessórios fornecidos Peças para instalação
Design e especificações sujeitos a alterações sem aviso prévio.
*1 “Potência máxima de curto-prazo” pode também ser
referida como “Potência de pico”.
*2 Condição de Teste: IEC 60268-5 (2003-05)
規格
揚聲器 同軸型，4音路：
低音揚聲器 16 × 24 cm
錐形
中音揚聲器 6.6 cm 錐形
高音揚聲器 2.5 cm B.D 型
超高音揚聲器 2.5 cm B.D
型
短時間最大功率*1 440 W*
2
額定功率 100 W*
2
額定阻抗 4 Ω
輸出聲音壓力位準 88±2 dB（1 W，1 m）*
2
有效頻率範圍 40 - 24000 Hz*
2
質量 每個揚聲器約 1600 g
隨附配件 安裝用零件
設計和規格有所變更時，恕不另行奉告。
*1 “短時間最大功率”也可能稱爲“峰值功率”。
*2 測試條件：IEC 60268-5（2003-05）
规格
扬声器 同轴4路：
低音扬声器 16 × 24 cm
锥形
中音扬声器 6.6 cm 锥形
高音扬声器 2.5 cm B.D 型
超高音扬声器 2.5 cm B.D
型
短时间最大功率*1 440 W*
2
额定功率 100 W*
2
额定阻抗 4 Ω
输出声压级 88±2 dB（1 W，1 m）*
2
有效频率范围 40 - 24000 Hz*
2
质量 每个扬声器约 1600 g
随机附件 安装用部件
设计和规格如有变更，恕不另行通知。
*1 “短时间最大功率”也可能称为“峰值功率”。
*2 测试条件：IEC 60268-5（2003-05）
Spesifikasi
Speaker Coaxial 4-arah:
Woofer 16 × 24 cm tipe
kerucut
Midrange 6,6 cm tipe
kerucut
Tweeter 2,5 cm tipe B.D
Super tweeter 2.5 cm tipe B.D
Daya Maksimum Jangka Pendek*1
440 W*
2
Kekuatan rata-rata 100 W*
2
Impedansi rata-rata 4 Ω
Tingkat tekanan suara output 88± 2 dB (1 W, 1 m)*
2
Jangkauan frekuensi rata-rata 40 – 24.000 Hz*
2
Kisaran berat 1.600 g per speaker
Aksesoris yang tersedia Suku cadang untuk
pemasangan
Desain dan spesifikasi dapat berubah sewaktuwaktu tanpa
pemberitahuan.
*1 “Daya Maksimum jangka pendek” juga disebut sebagai
“Daya Puncak”.
*2 Kondisi Pengujian : IEC 60268-5 (2003-05)
Spesifikasi
Pembesar suara Sepaksi 4-hala:
Wufer 16 × 24 cm jenis kon
Julat tengah 6.6 cm jenis kon
Twiter 2.5 cm jenis B.D
Twiter super 2.5 cm jenis B.D
Kuasa maksimum jangka-pendek*1
440 W*
2
Kuasa terkadar 100 W*
2
Kadar impedans 4 Ω
Aras tekanan bunyi output 88± 2 dB (1 W, 1 m)*
2
Julat kadar frekuensi 40 – 24,000 Hz*
2
Berat Kira-kira 1,600 g setiap
pembesar suara
Aksesori yang dibekalkan Bahagian untuk pemasangan
Reka bentuk dan spesifikasi boleh berubah tanpa
pemberitahuan.
*1 “Kuasa maksimum jangka pendek” mungkin juga dirujuk
sebagai “Kuasa Puncak”.
*2 Keadaan pemeriksaan : IEC 60268-5 (2003-05)
Precautions
Do not continuously use the speaker system beyond
the peak power handling capacity.
Keep recorded tapes, watches, and personal credit
cards using magnetic coding away from the speaker
system to protect them from damage caused by the
magnets in the speakers.
If you cannot find an appropriate mounting
location, consult your car dealer or your nearest
Sony dealer before mounting.
Précautions
Ne faites pas fonctionner en continu le système de
haut-parleurs à une puissance supérieure à sa
puissance de crête.
Maintenez les bandes enregistrées, les montres et
les cartes de crédit utilisant un code magnétique à
l’écart du système de haut-parleurs pour éviter tout
dommage susceptible d’être causé par les aimants
des haut-parleurs.
Si aucun emplacement approprié ne convient à
l’installation, consultez le distributeur Sony le
plus proche.
Precauciones
Evite utilizar de forma continuada el sistema de
altavoces con una potencia que sobrepase su
capacidad de potencia máxima.
Mantenga alejados del sistema de altavoces las
cintas grabadas, relojes o tarjetas de crédito con
codificación magnética para evitar daños que
posiblemente causaría el imán de los altavoces.
Si no puede encontrar un emplazamiento
apropiado para instalarlos, consulte al distribuidor
de su automóvil o al proveedor de Sony más
próximo.
Precauções
Não utilize o sistema de altofalantes continuamente
além da capacidade de potência de pico.
Mantenha as cassetes gravadas, os relógios e os
cartões de crédito pessoais que utilizem codificação
magnética longe do sistema de altofalantes para
evitar que fiquem danificados pelos ímanes dos
altofalantes.
Se não conseguir encontrar um local de instalação
apropriado, consulte a sua concessionária ou o
representante Sony mais próximo.
使用前注意事項
請勿超過峰值功率處理能力連續使用揚聲器系
統。
將錄製的磁帶、手錶和使用磁碼的個人信用卡
遠離揚聲器系統放置，以免被揚聲器中的磁體
損壞。
如果您找不到適當的安裝位置，即請洽詢您購
入車輛的商店或附近的 Sony 經銷商，然後才
進行安裝。
使用前注意事项
请勿超过峰值功率处理能力连续使用扬声器系
统。
请将录制的磁带、手表和使用磁性码的个人信
用卡远离扬声器系统放置，以防止被扬声器中
的磁体损坏。
如果您找不到适当的安装位置，请在安装前向
您的汽车经销商或附近的 Sony 经销商咨询。
Perhatian
Jangan terus menerus menggunakan sistem speaker
lebih dari kapasitas kekuatan maksimum.
Jauhkan kaset rekaman, jam tangan, kartu kredit
yang mengandung magnet dari sistem speaker
untuk menghindari kerusakan yang disebabkan
oleh magnet di dalam speaker.
Bila anda tidak dapat menemukan lokasi
pemasangan yang tepat, hubungi dealer mobil anda
atau dealer Sony anda yang terdekat sebelum
memasang.
Peringatan
Jangan guna sistem pembesar suara melebihi
keupayaan kuasa puncak secara berterusan.
Jauhkan pita rakaman, jam tangan, dan kad kredit
dengan pengekodan bermagnet daripada sistem
pembesar suara untuk mencegah kerosakan yang
diakibatkan oleh magnet-magnet di dalam
pembesar suara.
Jika lokasi pemasangan yang sesuai tidak dapat
dicari, dapatkan nasihat pengedar kereta anda
ataupun pengedar Sony terdekat sebelum
pemasangan.

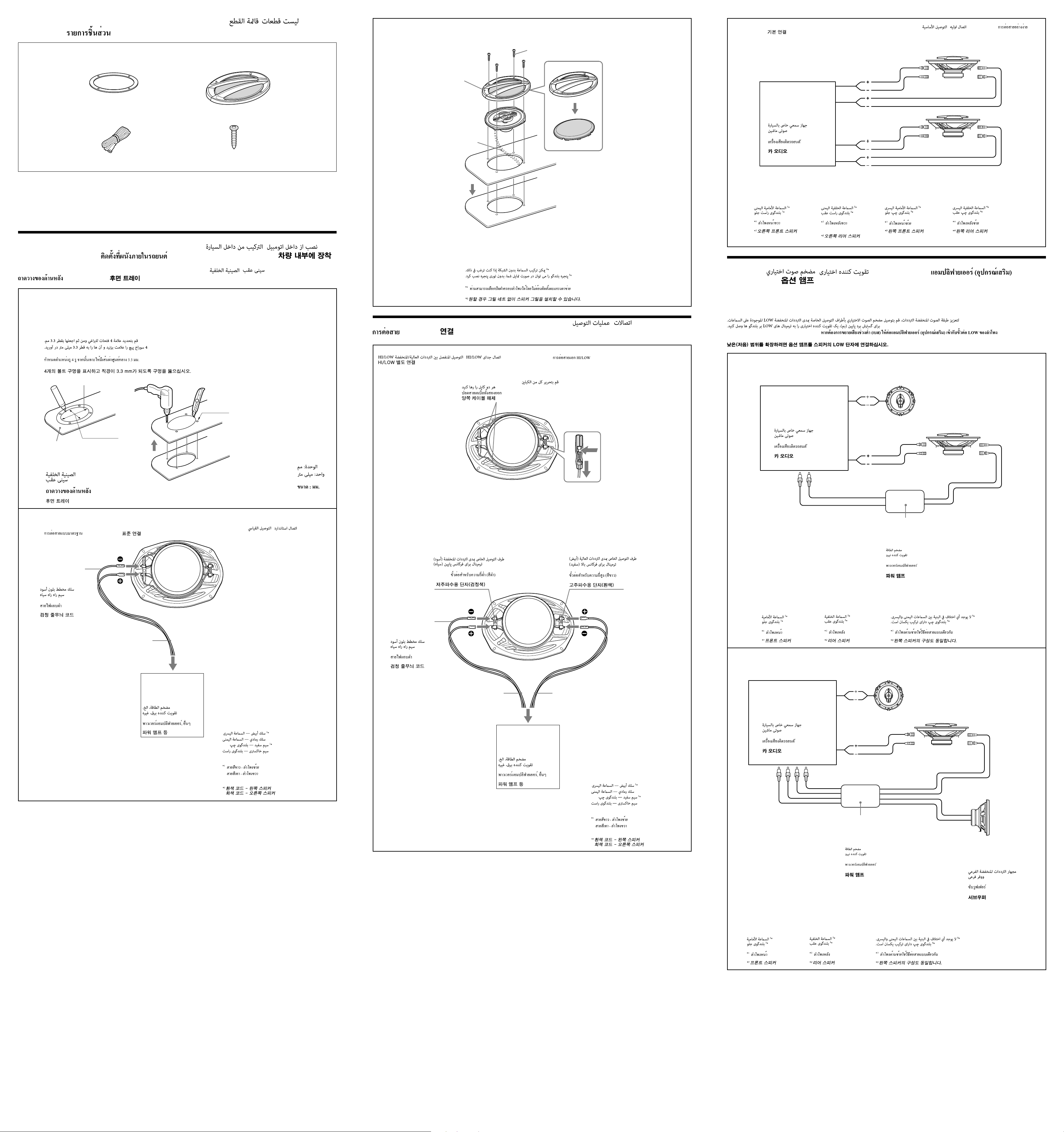

Mounting / Montage / Montaje / Montagem /
安裝 / 安装 / / / Pemasangan /
/ Pemasangan /
Before Mounting
A depth of at least 83 mm is required to mount the
woofer. Measure the depth of the area where you are
to mount the speaker, and ensure that the speaker is
not obstructing any other components of the car.
Keep the following in mind when choosing a
mounting location:
Make sure that nothing is obstructing around the
mounting location of the door (front or rear) where
you are to mount the speaker.
A hole for mounting may already be cut out of the
inner panel of the door (front or rear). In this case,
you need to modify the board only.
If you are to mount this speaker system in the door
(front or rear), make sure that the speaker
terminals, frame or magnet do not interfere with
any inner parts, such as the window mechanism in
the door (when you open or close the window), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as the window cranks,
door handles, arm rests, door pockets, lamps or
seats etc.
If you are to mount this speaker system in the rear
tray, make sure that the speaker terminals, frame or
magnet do not touch any inner parts of the car,
such as the torsion bar springs (when you open or
close the boot lid), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as seat belts, head
rests, center brake lights, inner covers of the rear
wipers, curtains or air purifiers, etc.
Avant le montage
Le montage du haut-parleur de graves nécessite une
profondeur d’au moins 83 mm. Mesurez la
profondeur de l’emplacement où vous souhaitez
monter le haut-parleur, puis assurez-vous que le hautparleur ne gène en rien les autres composants du
véhicule. Prenez en considération les points suivants
lors du choix de l’emplacement de montage:
Assurez-vous qu’aucun objet ne gène à proximité de
l’emplacement de montage de la portière (avant ou
arrière) où vous envisagez de monter le
haut-parleur.
Il est possible qu’un trou ait déjà été découpé dans
le panneau intérieur de la portière (avant ou
arrière). Dans ce cas, il vous suffit de modifier le
panneau.
Si vous envisagez de monter ce système de haut-
parleur dans la portière (avant ou arrière), assurezvous que les bornes, le cadre ou les aimants du
haut-parleur ne sont pas en contact avec des pièces
internes, telles que la crémaillère de la vitre dans la
portière (lorsque vous ouvrez ou fermez la vitre),
etc.
Assurez-vous également que la grille du hautparleur n’entre pas en contact avec des éléments
internes, tels que les manivelles de lève-glace, les
poignées de portières, les accoudoirs, les videpoches, les lampes ou les sièges, etc.
Si vous envisagez de monter ce système de haut-
parleurs sur la plage arrière, assurez-vous que les
bornes, le cadre ou les aimants du haut-parleur
n’entrent pas en contact avec des pièces internes du
véhicule, telles que les barres de torsion (lorsque
vous ouvrez ou fermez le coffre), etc.
Assurez-vous également que la grille du hautparleur n’entre pas en contact avec des éléments
internes, tels que ceintures de sécurité, appuis-tête,
feux de stop centraux, garnitures intérieures des
essuie-glaces arrière, rideaux ou filtres à air, etc.
Antes del montaje
Debe existir una profundidad de 83 mm como
mínimo para instalar el altavoz de agudos. Mida la
profundidad del lugar donde desea montar el altavoz
y compruebe que el altavoz no obstruya ningún
componente del automóvil. Antes de elegir el lugar de
montaje, se debe tener en cuenta lo siguiente:
Asegúrese de que no haya ningún obstáculo en el
lugar de montaje de la puerta (delantera o trasera)
donde desea montar el altavoz.
Es posible que ya exista un orificio de montaje en el
panel interior de la puerta (delantera o trasera). En
este caso, sólo debe modificar el salpicadero.
Si desea montar este sistema de altavoces en la
puerta (delantera o trasera), asegúrese de que los
terminales del altavoz, el marco o el imán no
interfieren con los componentes interiores como,
por ejemplo, el mecanismo de la ventanilla en la
puerta (al abrir o cerrar la ventanilla), etc.
Asegúrese también de que la rejilla del altavoz no
esté en contacto con accesorios interiores como, por
ejemplo, los picaportes de las ventanillas y puertas,
los reposabrazos, los compartimentos para guardar
objetos situados en las puertas, las luces o los
asientos etc.
Si desea montar el sistema de altavoces en la
bandeja trasera, asegúrese de que los terminales del
altavoz, el marco y el imán no están en contacto con
los componentes interiores del auto como, por
ejemplo, los resortes de la barra de torsión (cuando
abra o cierre el portaequipajes), etc.
Asegúrese también de que la rejilla del altavoz no
está en contacto con accesorios interiores como,
por ejemplo, los cinturones de seguridad, los
reposacabezas, las luces de frenos centrales, las
cubiertas interiores de los limpiaparabrisas
posteriores, las cortinas o ambientadores, etc.
Antes da montagem
Para montar o altofalante, é necessária uma
profundidade de pelo menos 83 mm. Meça a
profundidade da área onde quer montar o altofalante
e verifique se não interfere com os outros
componentes do automóvel. Quando escolher um
local para a montagem verifique o seguinte:
Certifique-se de que não há obstáculos no local de
montagem à volta da porta (dianteira ou traseira)
onde vai montar o altofalante.
O painel interior da porta (dianteira ou traseira)
pode já ter os furos de montagem feitos. Nesse caso,
só tem de modificar a placa.
Se quiser montar este sistema de altofalantes na
porta (dianteira ou traseira) do automóvel,
verifique se os terminais respectivos, a armação ou
o ímã não interferem com nenhuma das peças do
interior do veículo, como o elevador do vidro da
janela na porta (quando fechar ou abrir a janela),
etc.
Verifique também se a grelha do altofalante não
toca em nenhuma das peças interiores, como as
maçanetas do vidro e das portas, os apoios para os
braços, os bolsos da porta, luzes, bancos etc.
Se quiser montar este sistema de colunas na
prateleira traseira, certifique-se de que os terminais,
a armação e o íma do altofalantes não tocam em
peças no interior do automóvel como as molas da
barra de torção (quando abre ou fecha o portamalas), etc.
A grelha do altofalante também não pode tocar em
peças no interior do automóvel como cintos de
segurança, encostos para a cabeça, luzes de
travagem centrais, proteções internas dos limpa
parabrisas traseiros, cortinas, purificadores do ar,
etc.
安裝以前
安裝低音揚聲器至少需要 83 mm 的深度。測量安
裝揚聲器區域的深度，確保揚聲器不會妨礙汽車
上的任何其它部件。選擇安裝位置時，請注意下
列事項：
確保您要安裝揚聲器的車門（前面或後面）上
的安裝位置周圍沒有任何障礙物。
車門（前面或後面）的內面板上可能已經開有
安裝孔。這種情況下，只需改裝底板。
若您打算將該揚聲器系統安裝在車門（前面或
後面）內，確保揚聲器的端子、框架或磁體不
會干擾車門內的車窗機構等內部部件的動作（
打開或關閉車窗時）。
此外，確保揚聲器的格柵不會碰到任何內部裝
置，例如車窗搖柄、車門把手、座位扶手、門
套、燈或座位等。
若您打算將該揚聲器系統安裝在後托架上，確
保揚聲器的端子、框架或磁體不會碰到任何汽
車內部部件，例如扭桿彈簧（打開或關閉行李
艙蓋時）等。
此外，確保揚聲器的格柵不會碰到任何內部裝
置，例如座椅安全帶、頭枕、中央煞車燈、後
雨刷內蓋、窗簾或空氣濾淨器等。
安装之前
安装低音扬声器至少需要 83 mm 的深度。请测量
您要安装扬声器的位置深度，并确保扬声器不会
妨碍汽车上的任何部件。选择安装位置时，请注
意下列事项：
确保您要安装扬声器的车门（前或后）上的安
装位置周围没有障碍物。
车门（前或后）的内面板上可能已经开有安装
孔。在此情况下，您只需改装底板。
如果您要将此扬声器系统安装在车门（前或
后）内，请确保扬声器端子、框架或磁体不会
干扰任何内部部件，例如车门上的车窗机械装
置（当您打开或关闭车窗时）等。
此外，也请确保扬声器格栅不会碰到任何内部
装置，例如车窗摇柄、车门把手、扶手、门
套、灯或座位等。
如果您要将该扬声器系统安装在后托架上，确
保扬声器的端子、框架或磁体不会碰到任何汽
车内部部件，例如扭杆弹簧（打开或关闭行李
舱盖时）等。
此外，确保扬声器的格栅不会碰到任何内部装
置，例如座椅安全带、头枕、中央刹车灯、后
雨刷内盖、窗帘或空气滤清器等。
Sebelum Pemasangan
Kedalaman sekitar 83 mm diperlukan untuk
memasang woofer. Ukur kedalaman area di mana
speaker akan dipasang, dan pastikan speaker
tidak mengganggu komponen mobil lainnya. Saat
memilih lokasi pemasangan, perhatikan hal-hal
berikut ini:
Pastikan tidak ada yang mengganggu sekitar lokasi
pemasangan pintu (depan atau belakang) di mana
speaker akan dipasang.
Lubang untuk pemasangan mungkin sudah
dipotong di sekitar panel dalam dari pintu (depan
atau belakang). Pada kasus ini, anda hanya perlu
untuk memodifikasi board.
Bila anda akan memasang sistem speaker ini di
pintu (depan atau belakang), pastikan bahwa
sambungan listrik, bingkai atau magnet dari
speaker tidak bertentangan dengan suku cadang
dalam apapun, seperti mekanisme jendela pada
pintu (ketika anda membuka atau menutup
jendela), dan lain-lain. Pastikan juga bahwa kisikisi
speaker tidak menyentuh perlengkapan dalam
apapun, seperti pembuka jendela, pegangan pintu,
tempat meletakkan tangan, kantung pintu, lampu
atau tempat duduk dan lain-lain.
Bila anda akan memasang sistem speaker di tray
belakang, pastikan bahwa ujung sambungan listrik
dari speaker, frame atau magnet tidak menyentuh
bagian dalam mobil, seperti misalnya pegas bar
torsi (bila anda membuka atau menutup penutup
bagasi), dll.
Juga pastikan agar kisi-kisi speaker tidak
menyentuh perlengkapan dalam, seperti misalnya
sabuk pengaman, bantalan kepala, lampu rem
tengah, penutup bagian dalam pada wiper
belakang, tirai atau pembersih udara dll.
Sebelum Pemasangan
Kedalaman sekurang-kurangnya 83 mm diperlukan
untuk memasang wufer. Ukur kedalaman tempat
yang ingin dipasangkan pembesar suara, dan pastikan
pembesar suara tidak mengganggu komponen kereta
yang lain. Patuhi peringatan di bawah apabila
memilih lokasi pemasangan:
Pastikan tiada benda mengganggu di sekitar lokasi
pemasangan di pintu (depan atau belakang) apabila
memasang pembesar suara.
Satu lubang pemasangan mungkin telah ditebuk
daripada panel dalam pintu (depan atau belakang).
Dalam keadaan ini, anda hanya perlu mengubah
papan sahaja.
Jika anda mahu memasang sistem pembesar suara
ini di pintu (depan atau belakang), pastikan
terminal, bingkai ataupun magnet pembesar suara
tidak mengganggu sebarang bahagian dalam seperti
mekanisma tingkap di pintu (apabila membuka
atau menutup tingkap) dll. Pastikan juga gril tidak
menyentuh sebarang kelengkapan dalam, seperti
engkol tingkap, pemegang pintu, tempat letak
tangan, poket pintu, lampu atau kerusi dll.
Jika anda ingin mahu memasang sistem pembesar
suara ini di dulang belakang, pastikan terminal,
bingkai ataupun magnet pembesar suara tidak
menyentuh sebarang bahagian dalaman kereta,
seperti spring bar kilasan (apabila anda membuka
atau menutup penutup but), dll.
Pastikan juga gril pembesar suara tidak menyentuh
sebarang kelengkapan dalaman, seperti tali
pinggang keledar, tempat rehat kepala, lambu brek
tengah, penutup dalaman pengelap belakang,
jendela atau penulen udara dll.
42
290
184
118
153
166
237
21 83
ø 100
222
168
4.5 × 7.5
Page 2
Parts list / Liste des pièces / Lista de componentes / Lista de peças / 零件一覽表 / 部件表 / / /
Daftar suku cadang / / Senarai bahagian /
≪㥲#ᾓᵇ
ø 4 × 30
× 8
× 4
Mounting from the car interior / Montage depuis l’intérieur de l’habitacle / Montaje desde el interior del automóvil /
Montagem pelo interior do veículo / 從汽車內安裝 / 从汽车内安装 / / /
Memasang dari interior mobil / / Pemasangan daripada dalaman kereta /
Rear tray / Plage arrière / Bandeja trasera / Prateleira traseira / 後托架 / 后托架 / / / Tray belakang /
/ Dulang belakang /
1
Mark the 4 bolt holes and make them 3.3 mm in diameter.
Marquez les 4 orifices des boulons et percez des trous de 3,3 mm de diamètre.
Marque los orificios de los 4 pernos y hágalos de 3,3 mm de diámetro.
Marque os 4 furos dos parafusos e deixe-os com 3,3 mm de diâmetro.
劃出 4 個螺栓孔，並鑽成 3.3 mm 直徑的孔。
画出 4 个螺栓孔，并钻成 3.3 mm 直径的孔。
Tandai 4 lubang baut dan buatlah berdiameter 3,3 mm.
Tandakan 4 lubang bolt dan jadikan lubang-lubang itu berdiameter 3.3 mm.
ø 3.3
154 × 223
Rear tray
Plage arrière
Bandeja trasera
Prateleira traseira
後托架
后托架
Tray belakang
Dulang belakang
Unit: mm
Unité : mm
Unidad: mm
Unidade: mm
單位：mm
单位：mm
Satuan: mm
Unit: mm
ᵟㅻ=#pp
2
Standard connection / Raccordement standard / Conexión estándar / Conexão padrão / 標準連接 / 标准连接 / / / Koneksi standar /
/ Sambungan biasa /
Black-striped cord
Cordon rayé noir
Cable con rayas negras
Cabo de listras pretas
黑條紋電線
黑条纹电线
Kabel bergaris hitam
Kord berjalur-hitam
*
1
Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
Amplificador de potência, etc.
功率放大器等
功率放大器等
Power amplifier, lain-lain.
Amplifier kuasa, dll.
*1 White cord — Left speaker
Grey cord — Right speaker
*1 Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
*1 Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
*1 Cabo branco — Altofalante esquerdo
Cabo cinza — Altofalante direito
*1 白色電線 — 左揚聲器
灰色電線 — 右揚聲器
*1 白色电线 — 左扬声器
灰色电线 — 右扬声器
*1 Kabel putih — Speaker kiri
Kabel abu-abu — Speaker kanan
*1 Kord putih — Pembesar suara kiri
Kord kelabu — Pembesar suara kanan
3
*
2
*2 The speaker grille can be mounted without the grille net, if you like.
*2 Si vous le souhaitez, la grille du haut-parleur peut être montée sans grille de protection.
*2 El altavoz se puede montar sin la rejilla, si así lo desea.
*2 A grelha do altofalante pode ser montada sem a rede de grelha, se desejar.
*2 可以按您的需要，在安裝揚聲器格柵時不裝格柵網。
*2 可以按您的需要，在安装扬声器格栅时不安装格栅网。
*2 Kisi-kisi speaker dapat dipasang tanpa jaring kisi, bila anda menginginkannya.
*2 Gril pembesar suara boleh dipasang tanpa jaring gril, jika anda suka.
Connections / Connexions / Conexiones / Conexões / 線路連接 / 线路连接 / / / Sambungan /
/ Sambungan /
HI/LOW separate connection / Raccordement séparé HI/LOW / Conexión HI/LOW independiente / Conexão separada HI/LOW / HI/LOW 獨立連接 / HI/LOW 独立连接 /
/ / Koneksi terpisah HI/LOW / / Sambungan berasingan HI/LOW /
Release both cables / Débranchez les deux câbles /
Suelte ambos cables / Liberte ambos os cabos /
鬆開兩條電纜 / 松开两条电缆 / /
/ Lepaskan kedua kabel /
/ Tanggalkan kedua-dua kabel /
Terminal for low frequency (Black) /
Borne des basses fréquences (Noir) /
Terminal de baja frecuencia (Negro) /
Terminal para baixas frequências (Preto) /
低頻端子（黑色）/
低频端子（黑色）/
/
/
Ujung terminal untuk frekuensi rendah
(Hitam) / /
Pangkalan bagi frekuensi rendah (Hitam)
/
Terminal for high frequency (White) /
Borne des hautes fréquences (Blanc) /
Terminal de alta frecuencia (Blanco) /
Terminal para altas frequências (Branco) /
高頻端子（白色）/
高频端子（白色）/
/
/ Ujung
terminal untuk frekuensi tinggi (Putih) /
/
Pangkalan bagi frekuensi tinggi (Putih) /
Black-striped cord
Cordon rayé noir
Cable con rayas negras
Cabo de riscas pretas
黑條紋電線
黑条纹电线
Kabel bergaris hitam
Kord berjalur-hitam
*
1
Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
Amplificador de potência, etc.
功率放大器等
功率放大器等
Power amplifier, lain-lain.
Amplifier kuasa, dll.
*1 White cord — Left speaker
Grey cord — Right speaker
*1 Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
*1 Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
*1 Cabo branco — Altofalante esquerdo
Cabo cinza — Altofalante direito
*1 白色電線 — 左揚聲器
灰色電線 — 右揚聲器
*1 白色电线 — 左扬声器
灰色电线 — 右扬声器
*1 Kabel putih — Speaker kiri
Kabel abu-abu — Speaker kanan
*1 Kord putih — Pembesar suara kiri
Kord kelabu — Pembesar suara kanan
*
1
Basic connection / Raccordement de base / Conexión básica / Conexão básica / 基本連接 / 基本连接 / / / Koneksi dasar / /
Sambungan asas /
XS-GTX6941
XS-GTX6941
HI
LOW
HI
LOW
(R)
(L)
*
1
*
2
*
3
*
4
*1 Front right speaker
*1 Haut-parleur avant droit
*1 Altavoz frontal derecho
*1 Altofalante dianterio direito
*1 右前置揚聲器
*1 右前置扬声器
*1 Speaker kanan depan
*1 Pembesar suara kanan depan
*2 Rear right speaker
*2 Haut-parleur arrière droit
*2 Altavoz posterior derecho
*2 Altofalante traseiro direito
*2 右後置揚聲器
*2 右后置扬声器
*2 Speaker kanan belakang
*2 Pembesar suara kanan
belakang
*3 Front left speaker
*3 Haut-parleur avant gauche
*3 Altavoz frontal izquierdo
*3 Altofalante dianteira esquerdo
*3 左前置揚聲器
*3 左前置扬声器
*3 Speaker kiri depan
*3 Pembesar suara kiri depan
*4 Rear left speaker
*4 Haut-parleur arrière gauche
*4 Altavoz posterior izquierdo
*4 Altofalante traseira esquerdo
*4 左後置揚聲器
*4 左后置扬声器
*4 Speaker kiri belakang
*4 Pembesar suara kiri belakang
Car audio
Autoradio
Sistema de audio de automóvil
Rádio do automóvel
汽車音響
汽车音响
Audio mobil
Audio kereta
Optional amplifier / Amplificateur en option / Amplificador opcional / Amplificador opcional / 選購放大器 /
选购放大器 / / / Amplifier tambahan / /
Amplifier opsyenal /
To extend the lower (bass) range, connect an optional amplifier to the LOW terminals of the speakers./Pour étendre la gamme inférieure (graves), raccordez un
amplificateur en option aux bornes LOW des haut-parleurs./Para ampliar el intervalo de los sonidos más bajos (graves), conecte un amplificador opcional a los
terminales LOW de los altavoces./Para alargar a gama de graves (baixos), ligue o amplificador opcional aos terminais LOW dos altofalantes./若要擴大更低（低音）
的範圍，請將選購放大器連接至揚聲器的 LOW 端子。/若要扩大更低（低音）的范围，请将选购放大器连接至扬声器的 LOW 端子。/
/
/Untuk memperpanjang jangkauan (bass) rendah, menghubungkan amplifier
tambahan ke ujung terminal LOW dari speaker./ /Untuk melanjutkan
julat (bes) lebih rendah, sambungkan satu amplifier opsyenal kepada pangkalan-pangkalan LOW pembesar-pembesar suara./
Car audio
Autoradio
Sistema de audio de automóvil
Rádio do automóvel
汽車音響
汽车音响
Audio mobil
Audio kereta
XS-GTX6941
*1 Front speaker
*1 Haut-parleur avant
*1 Altavoz frontal
*1 Altofalante dianteiro
*1 前置揚聲器
*1 前置扬声器
*1 Speaker depan
*1 Pembesar suara depan
*2 Rear speaker
*2 Haut-parleur arrière
*2 Altavoz posterior
*2 Altofalante traseiro
*2 後置揚聲器
*2 后置扬声器
*2 Speaker belakang
*2 Pembesar suara belakang
*3 Left speaker is same configuration.
*3 La configuration est identique pour le haut-parleur gauche.
*3 El altavoz izquierdo presenta la misma configuración.
*3 O altofalante esquerdo tem a mesma configuração.
*3 左揚聲器的組態相同。
*3 左扬声器的配置相同。
*3 Speaker kiri memiliki konfigurasi yang sama.
*3 Pembesar suara kiri mempunyai tatarajah yang sama.
*
2
*
1
HI LOW
(R)*
3
Power amplifier
Amplificateur de puissance
Amplificador de potencia
Amplificador de potência
功率放大器
功率放大器
Power amplifier
Amplifier kuasa
*1 Front speaker
*1 Haut-parleur avant
*1 Altavoz frontal
*1 Altofalante dianteiro
*1 前置揚聲器
*1 前置扬声器
*1 Speaker depan
*1 Pembesar suara depan
*2 Rear speaker
*2 Haut-parleur arrière
*2 Altavoz posterior
*2 Altofalante traseiro
*2 後置揚聲器
*2 后置扬声器
*2 Speaker belakang
*2 Pembesar suara belakang
*3 Left speaker is same configuration.
*3 La configuration est identique pour le haut-parleur gauche.
*3 El altavoz izquierdo presenta la misma configuración.
*3 O altofalante esquerdo tem a mesma configuração.
*3 左揚聲器的組態相同。
*3 左扬声器的配置相同。
*3 Speaker kiri memiliki konfigurasi yang sama.
*3 Pembesar suara kiri mempunyai tatarajah yang sama.
Power amplifier
Amplificateur de puissance
Amplificador de potencia
Amplificador de potência
功率放大器
功率放大器
Power amplifier
Amplifier kuasa
XS-GTX6941
HI LOW
(R)*
3
Car audio
Autoradio
Sistema de audio de automóvil
Rádio do automóvel
汽車音響
汽车音响
Audio mobil
Audio kereta
*
2
*
1
Subwoofer
Subwoofer
Altavoz potenciador de graves
Subwoofer
超低音揚聲器
超低音扬声器
Subwoofer
Subwufer
× 2
Loading...
