Page 1
Precautions
• Do not continuously use the speaker
system beyond the peak power handling
capacity.
• Keep recorded tapes, watches, and
personal credit cards using magnetic
coding away from the speaker system to
protect them from damage caused by the
magnets in the speakers.
If you cannot find an appropriate mounting
location, consult your car dealer or your
nearest Sony dealer before mounting.
Précautions
• Ne faites pas fonctionner en continu le
système de haut-parleurs à une puissance
supérieure à sa puissance de crête.
• Maintenez les bandes enregistrées, les
montres et les cartes de crédit utilisant un
code magnétique à l’écart du système de
haut-parleurs pour éviter tout dommage
susceptible d’être causé par les aimants
des haut-parleurs.
Si aucun emplacement approprié ne convient
à l’installation, consultez le distributeur Sony
le plus proche.
Precauciones
• Evite utilizar de forma continuada el
sistema de altavoces con una potencia
que sobrepase su capacidad de potencia
máxima.
• Mantenga alejados del sistema de
altavoces las cintas grabadas, relojes o
tarjetas de crédito con codificación
magnética para evitar daños que
posiblemente causaría el imán de los
altavoces.
Si no puede encontrar un emplazamiento
apropiado para instalarlos, consulte al
distribuidor de su automóvil o al proveedor
de Sony más próximo.
使用前注意事项
•请勿超过峰值功率处理能力连续使用扬声器
系统。
•请将录制的磁带、手表和使用磁性码的个人
信用卡远离扬声器系统放置，以防止被扬声
器中的磁体损坏。
如果您找不到适当的安装位置，请在安装前向
您的汽车经销商或附近的Sony经销商咨询。
使用前須注意
• 請勿超過峰值功率處理能力連續使用揚聲器
系統。
• 將錄製的磁帶、手錶、和使用磁碼的個人信
用卡遠離揚聲器系統放置，以免被揚聲器中
的磁鐵損壞。
如果您找不到適當的安裝位置，即請洽詢您購入
車輛的商店或附近的 Sony 銷售店，然後才進行
安裝。
Perhatian
• Jangan terus menerus menggunakan
sistem speaker lebih dari kapasitas
kekuatan maksimum.
• Jauhkan kaset rekaman, jam tangan,
kartu kredit dan lain-lain yang
mengandung magnet dari sistem speaker
untuk menghindari kerusakan yang
disebabkan oleh magnet di dalam
speaker.
Bila anda tidak dapat menemukan lokasi
pemasangan yang tepat, hubungi dealer
mobil anda atau dealer Sony anda yang
terdekat sebelum memasang.
Peringatan
• Jangan guna sistem pembesar suara
melebihi keupayaan kuasa puncak secara
berterusan.
• Jauhkan pita rakaman, jam tangan, dan
kad kredit dengan pengekodan
bermagnet daripada sistem pembesar
suara untuk mencegah kerosakan yang
diakibatkan oleh magnet-magnet di
dalam pembesar suara.
Jika lokasi pemasangan yang sesuai tidak
dapat dicari, dapatkan nasihat pengedar
kereta anda ataupun pengedar Sony terdekat
sebelum pemasangan.
ٝіܖࠛ
•߲ʅ@۾ڜ@ߏπڽ@ߦĜ@ԟ࢚@֢࠹
֢֫ࢳڽ@Ċ՝@ԓڏݖ@ψֲ֫٤N
•ۜŢ@ࡔ˱ڽ@ԓڏ@Ȩڿ@ࢯێL@֫Ċ@ч
֭ڏ@ࠥ˝Ã@֢࠹@ǷҜۉ@ۜԸں@ې
՟ԟʿɜ@ïڽ@іݖ͵ϻ@֢࠹@֢֫ࢳ
مԷ@ÃŞ۽@Ϩπ@ˆֲ֫٤N
۽ʁ@Խࠛ@کࠛθ@ݖ@Њ֭@Ĉڐ@ۜʷ
ࣽϗ܁ێǦ@ÃŮڒ@s@ʅπ܁م@Оۉֲ
֫٤N
Specifications
Speaker Coaxial 3-way:
Short-term Maximum power*
Rated power 60 W*
Rated impedance 4 Ω
Output sound pressure level
Effective frequency range
Mass Approx. 1,100 g per
Supplied accessory Parts for installation
Design and specifications are subject to change
without notice.
*1 “Short-term Maximum power” may also be referred
to as “Peak Power”.
2
Testing Condition : IEC 60268-5 (2003-05)
*
Woofer 16 × 24 cm, cone
type
Midrange 6.0 cm, B.D.
type
Tweeter 1.1 cm dome type
1
2
300 W*
2
93± 2dB (1 W, 1 m)*
27 – 30,000 Hz*
speaker
2
2
Spécifications
Haut-parleur Coaxial à 3 voies :
Puissance maximale à court terme*
Puissance nominale 60 W*
Impédance nominale 4 Ω
Niveau de pression sonore de sortie
Gamme de fréquences efficace
Poids Environ 1 100 g
Accessoires fournis Eléments d’installation
La conception et les spécifications sont sujettes à
modification sans préavis.
*1 La « Puissance maximale à court terme » peut aussi
être désignée sous le nom de « Puissance de crête ».
2
Conditions de test : CEI 60268-5 (2003-05)
*
Woofer de 16 × 24 cm,
type conique
Haut-parleur médium de
6,0 cm, type conique
Tweeter de 1,1 cm type en
dôme
300 W*
93 ±2 dB (1 W, 1 m)*
27 – 30 000 Hz*
par haut-parleur
1
2
2
2
2
Especificaciones
Altavoz Coaxial de 3 vías:
Potencia de pico máximo*1300 W*
Potencia nominal 60 W*
Impedancia 4 Ω
Nivel de presión del sonido de salida
Rango de frecuencia efectivo
Peso Aprox. 1 100 g por altavoz
Accesorios suministrados
Diseño y especificaciones sujetos a cambios sin
previo aviso.
*1 “Potencia de pico máximo” también puede
denominarse “Potencia de pico”.
2
Condición de verificación : IEC 60268-5 (2003-05)
*
Graves de 16 × 24 cm, tipo
cono
Medios de 6,0 cm, tipo
cono
Agudos de 1,1 cm tipo
cúpula
2
2
93 ±2 dB (1 W, 1 m)*
27 – 30 000 Hz*
Componentes para
instalación
2
2
规格
扬声器 同轴型 3 声道:
短时间最大功率*
额定功率 60 W*
额定阻抗 4 Ω
输出声压级 93 ±2 dB (1 W, 1 m)*
有效频率范围 27 - 30000 Hz*
近似质量 1100 g/扬声器
随机提供 安装附件
设计和规格如有变更，恕不另行通知。
*1“短时间最大功率”也可能称为“峰值功率”。
2
测试条件等依据：IEC 60268-5 (2003-05)
*
低音扬声器 16 × 24 cm，锥
型
中音扬声器 6.0 cm，锥型
高音扬声器1.1 cm圆顶型
1
300 W*
2
2
2
2
規格
揚聲器 同軸型 3 聲道：
短時間最大功率*
額定功率 60 W*
額定阻抗 4 Ω
輸出聲音壓力位準 93 ±2 dB (1 W, 1 m)*
有效頻率範圍 27 - 30000 Hz*
重量 大約 1100 g 每個揚聲器
隨附配件 安裝用零件
設計和規格有所變更時，恕不另行奉告。
*1“短時間最大功率”也可能稱為“峰值功率”。
2
測試條件：IEC 60268-05 (2003-05)
*
低音揚聲器 16 × 24 cm，錐
型
中音揚聲器 6.0 cm ，錐型
高音揚聲器1.1 cm圓頂型
1
300 W*
2
2
2
2
Spesifikasi
Speaker Coaxial 3-arah:
Daya Maksimum Jangka Pendek*
Kekuatan rata-rata 60 W*
Impedansi rata-rata 4 Ω
Tingkat tekanan suara output
Jangkauan frekuensi rata-rata
Kisaran berat Sekitar 1,100 g per
Aksesoris yang tersedia Suku cadang untuk
Desain dan spesifikasi dapat berubah sewaktuwaktu tanpa pemberitahuan.
*1 "Daya Maksimum jangka pendek" juga disebut
sebagai "Daya Puncak".
2
Kondisi Pengujian: IEC 60268-5 (2003-05)
*
Woofer 16 × 24 cm, tipe
kerucut
Midrange 6.0 cm, tipe
kerucut
Tweeter 1.1 cm tipe kubah
1
2
300 W*
2
93 ±2 dB (1 W, 1 m)*
27 - 30,000 Hz*
speaker
pemasangan
2
2
Spesifikasi
Pembesar suara Sepaksi 2-hala:
Kuasa maksimum jangka-pendek*
Kuasa terkadar 60 W*
Kadar impedans 4 Ω
Aras tekanan bunyi output
Julat kadar frekuensi 27 - 30,000 Hz*
Berat Kira-kira 1,100 g setiap
Aksesori yang dibekalkan
Reka bentuk dan spesifikasi boleh berubah
tanpa pemberitahuan.
*1 “Kuasa Maksimum jangka pendek” mungkin juga
dirujuk sebagai “Kuasa Puncak”
2
Keadaan Pemeriksaan: IEC 60268-05 (2003-05)
*
Wufer 16 × 24 cm, jenis
kon
Julat tengah 6.0 cm, jenis
kon
Twiter 1.1 cm jenis kubah
300 W*
93 ±2 dB (1 W, 1 m)*
pembesar suara
Bahagian untuk
pemasangan
1
2
2
2
2
܆@ԓح
֢࠹ ʷ@S іZ
ɶŢ@߲ʅ@߾Ͷ *
܄ÿ@۾ڜ VP@w*
܄ÿ@ەʒ֢ T@Ω
߾Ͷ@ڿؖ@ѵ YS@
ڱ@ࣺܶր@Ѭک RW@M@SPLPPP@h*
ܿHئI ֢࠹ʁ@QLQPP@
܆Ěˀ@Ҝ՝ Խࠛڏ@Ҝ
˨ۜې@ч@܆@ԓحڼ@ٝď@ؾێ@ѽĈˁ@ր@ۘ֨ɩ
ɳN
*QB ɶŢ@߲ʅ@߾Ͷ B ڼ@B ߲ʅ@۾ڜ B ںʭ@Ţ˃ɩ
ɳN
R
ࢯ֢ࣤ@ܖé@Z@iec@VPRVXMPU@HRPPSMPUI
*
ڐ@QV@× RT@L@ࡖঐ
ܿÅ@Ѭک@VNP@L@ࡖঐ
ࣤکࢥ@QNQ@@ʴঐ
Q
SPP@w*
±
R
R
R@b@HQ@wL@Q@I*
R

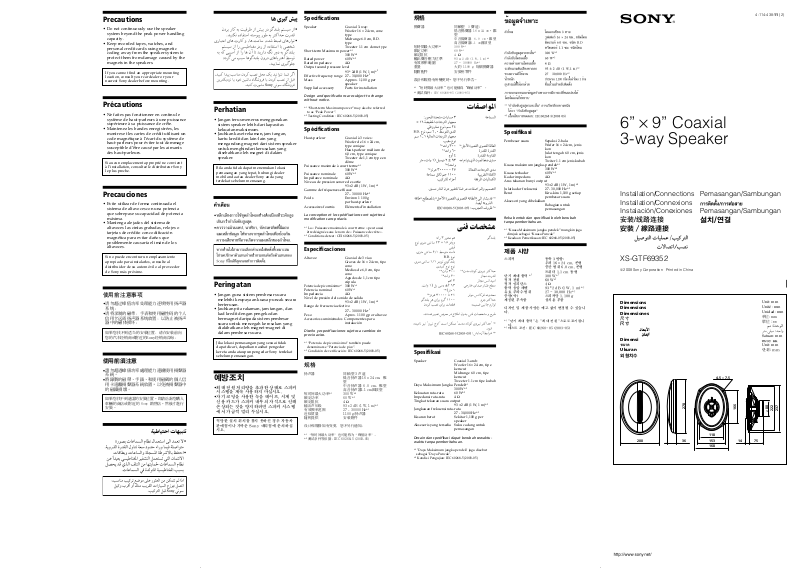

4-114-438-11 (2)
6” × 9” Coaxial
3-way Speaker
Installation/Connections
Installation/Connexions
Instalación/Conexiones
安装/线路连接
安裝∕線路連接
XS-GTF69352
2008 Sony Corporation Printed in China
R

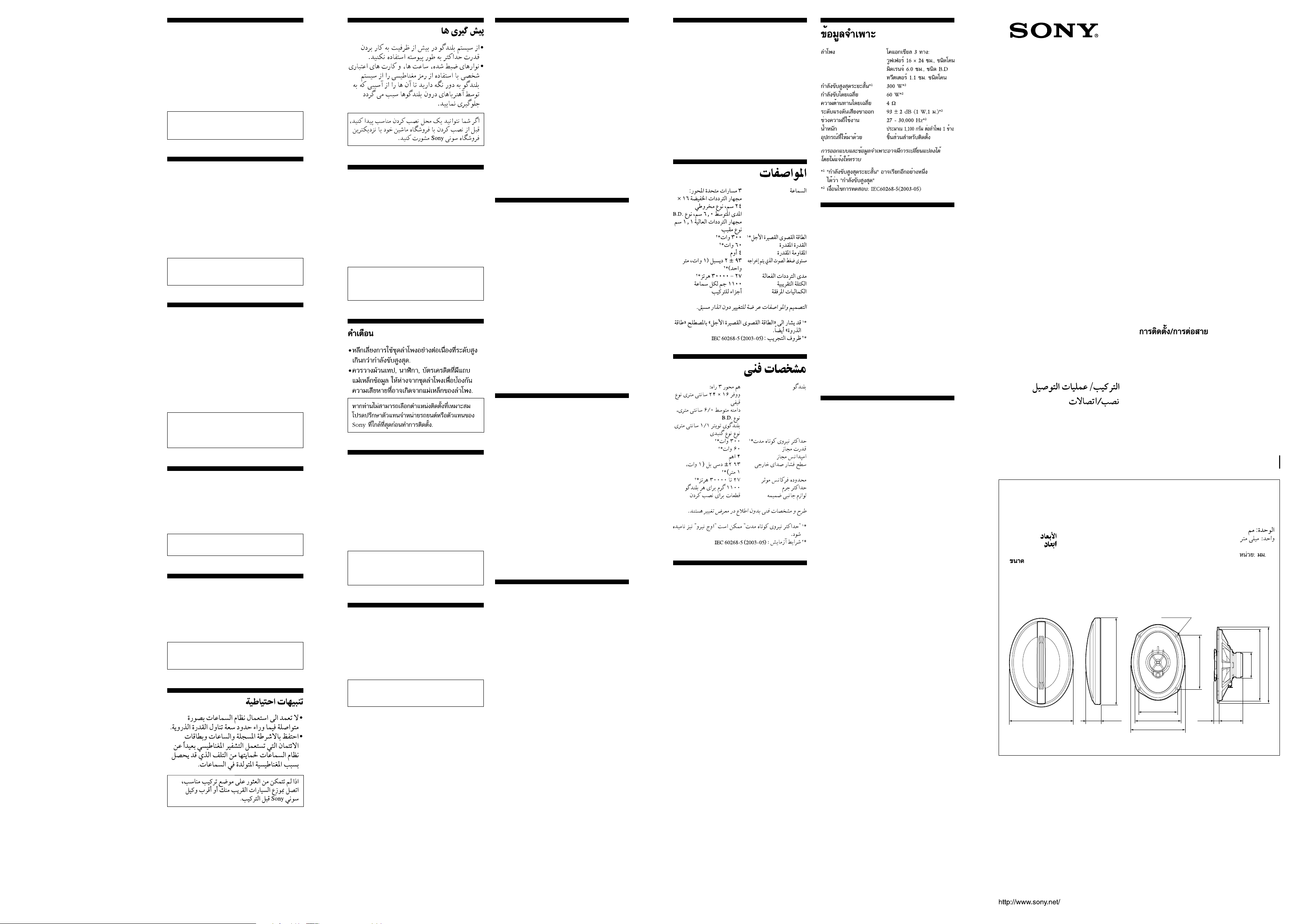

Dimensions
Dimensions
Dimensiones
尺寸
尺寸
Dimensi
Ukuran
ڀঐࠛր
278
200
36
Pemasangan/Sambungan
Pemasangan/Sambungan
ԽࠛOِă
Unit: mm
Unité : mm
Unidad: mm
单位：mm
單位：mm
Satuan: mm
Unit: mm
ɶکZ@
4.5 × 7.5
118
153
168
166
14
75
80
222
ø
237
Page 2

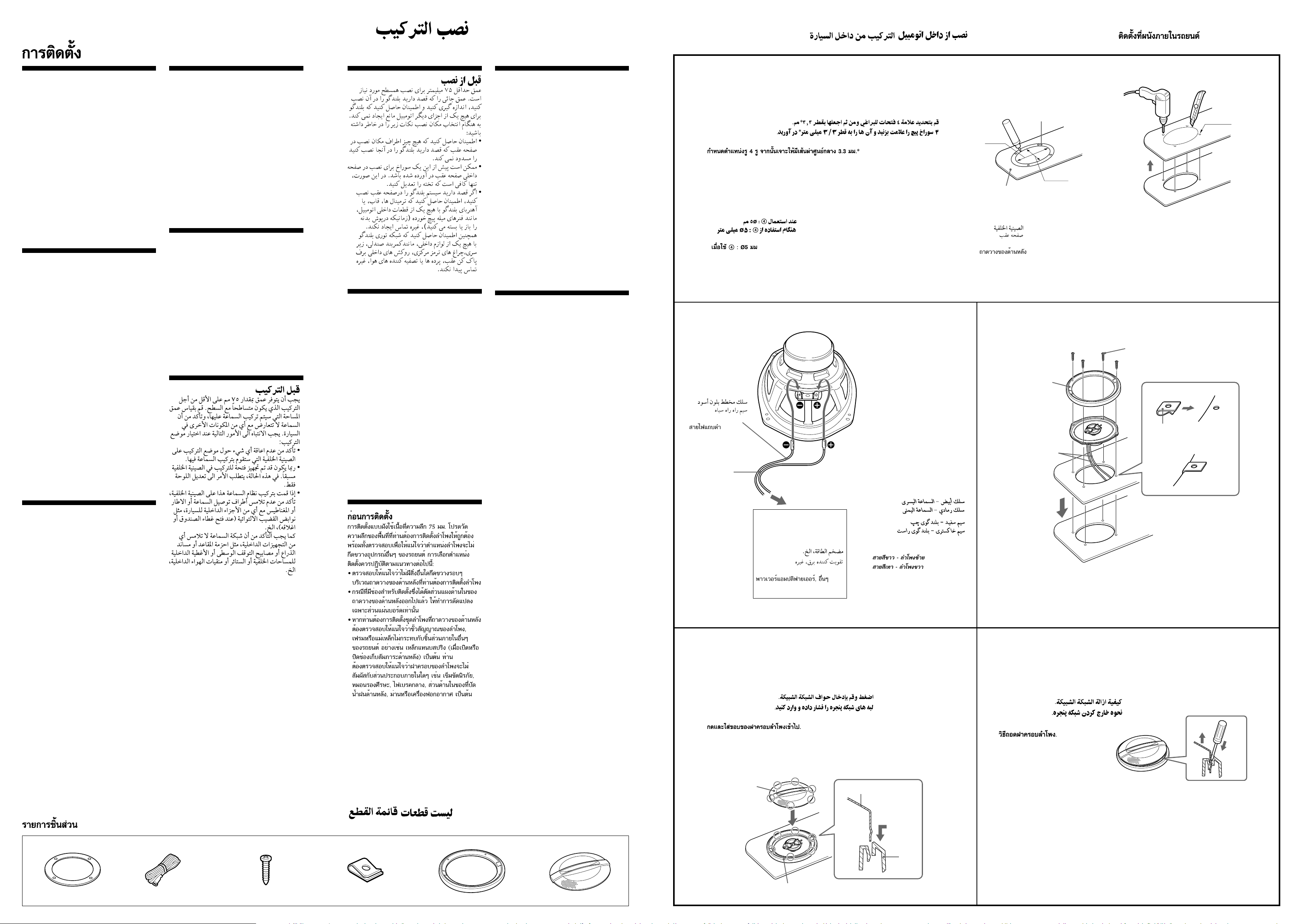

Mounting/Montage/Montaje/安装/安裝/ / /Pemasangan/
/Pemasangan/ۧ
Mounting from the car interior/Montage depuis l’intérieur de l’habitacle/Montaje desde el interior del automóvil/
从汽车内安装/從汽車內安裝/
/ /Memasang dari interior mobil/ /
Pemasangan daripada dalaman kereta/@ǷҜم@ۧ
Before Mounting
A depth of at least 75 mm is required for flush
mounting. Measure the depth of the area where
you are to mount the speaker, and ensure that
the speaker is not obstructing any other
components of the car. Keep the following in
mind when choosing a mounting location:
•Make sure that nothing is obstructing around
the mounting location of the rear tray where
you are to mount the speaker.
•A hole for mounting may already be cut out of
the inner panel of the rear tray. In this case,
you need to modify the board only.
•If you are to mount this speaker system in the
rear tray, make sure that the speaker terminals,
frame or magnet do not touch any inner parts
of the car, such as the torsion bar springs
(when you open or close the trunk lid), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as seat belts,
head rests, centre brake lights, inner covers of
the rear wipers, curtains or air purifiers etc.
Avant le montage
Pour que le haut-parleur ne dépasse pas, le
montage nécessite une profondeur d’au moins
75 mm. Mesurez la profondeur de
l’emplacement où vous souhaitez installer le
haut-parleur et assurez-vous que ce dernier ne
gênera aucun des autres éléments du véhicule.
Veuillez toujours garder les remarques
suivantes en mémoire lorsque vous choisissez
un emplacement pour l’installation :
•Assurez-vous qu’aucun objet ne fait obstacle à
proximité de l’emplacement sur la plage
arrière où vous envisagez de monter le hautparleur.
•Il est possible qu’un trou ait déjà été découpé
dans le panneau intérieur de la plage arrière.
Dans ce cas, il vous suffit de modifier
uniquement le panneau.
•Si vous envisagez de monter ce système de
haut-parleur sur la plage arrière, assurez-vous
que les bornes, le cadre ou les aimants du
haut-parleur n’entrent pas en contact avec des
pièces internes du véhicule, telles que les
ressorts à barre de torsion (lorsque vous
ouvrez ou fermez le coffre), etc.
Assurez-vous également que la grille du hautparleur n’entre pas en contact avec des
éléments internes, tels que les ceintures de
sécurité, les appuis-tête, les feux de stop
centraux, les garnitures intérieures des essuieglaces arrière, des rideaux ou des filtres à air,
etc.
安装之前
嵌入式安装至少需要 75 mm 深度。请测量您要安
装扬声器的位置深度，并确保扬声器不会妨碍汽
车上的任何其他部件。选择安装位置时，请注意
下列事项：
• 确保您要安装扬声器的后托架的安装位置周围没
有障碍物。
• 后托架的内面板上可能已经开有安装孔。在此情
况下，您只需改装底板。
• 如果您要将扬声器安装在后托架内，请确保扬声
器端子、框架或磁体不会接触任何汽车的内部部
件，例如扭杆弹簧（当您打开或关 闭行 李舱 盖
时）等。
同时，也请确保扬声器格栅不会碰到任何内部装
置，例如座位安全带、头靠、中央刹车灯、后雨
刷内盖、窗帘或空气净化器等。
安裝以前
嵌入安裝至少需要 75 mm 的深度。測量安裝揚聲
器區域的深度，確保揚聲器不會妨礙汽車上的任何
其它部件。選擇安裝位置時，請注意下列事項：
• 確保您要安裝揚聲器的後托架的安裝位置周圍沒
有任何障礙物。
• 後托架的內面板上可能已經開有安裝孔。這種情
況下，只需更改底板。
• 若您打算將該揚聲器系統安裝在後托架上，確保
揚聲器的接頭、框架或磁體不會接觸任何汽車內
部部件，例如扭桿彈簧（打開或關 閉行 李艙 蓋
時）等。
此外，確保揚聲器的格柵不會碰到 任何 內部 裝
置，例如座椅安全帶、頭靠、中央煞車燈、後雨
刷內蓋、窗帘或空氣濾淨器等。
Sebelum Pemasangan
Kedalaman minimal 75 mm diperlukan untuk
pemasangan datar. Ukurlah kedalaman area di
mana speaker akan dipasang, dan pastikan
speaker tersebut tidak mengganggu komponen
mobil lainnya. Perhatikan hal-hal berikut saat
memilih lokasi pemasangan:
•Pastikan tidak ada penghalang di sekitar lokasi
pemasangan tray belakang tempat anda akan
memasang speaker.
•Sebuah lubang untuk pemasangan mungkin
sudah dipotong di panel dalam di tray
belakang. Dalam kasus ini, anda hanya perlu
memodifikasi board saja.
•Bila anda akan memasang sistem speaker di
tray belakang, pastikan bahwa ujung
sambungan listrik dari speaker, frame atau
magnet tidak menyentuh bagian dalam mobil,
seperti misalnya pegas bar torsi (bila anda
membuka atau menutup penutup bagasi), dll.
Juga pastikan agar kisi-kisi speaker tidak
menyentuh perlengkapan dalam, seperti
misalnya sabuk pengaman, bantalan kepala,
lampu rem tengah, penutup bagian dalam
pada wiper belakang, tirai atau pembersih
udara dll.
Sebelum Pemasangan
Kedalaman sekurang-kurangnya 75 mm
diperlukan untuk pemasangan separas. Ukur
kedalaman tempat yang ingin dipasangkan
pembesar suara, dan pastikan pembesar suara
tidak menganggu komponen kereta yang lain.
Patuhi peringatan dibawah apabila memilih
lokasi pemasangan:
•Pastikan tiada sebarang benda mengganggu di
sekitar lokasi pemasangan dulang belakang
dimana pembesar suara akan dipasang.
•Satu lubang untuk pemasangan mungkin telah
ditebuk daripada panel dalam dulang
belakang. Dalam keadaan ini, anda hanya
perlu mengubah papan sahaja.
•Jika anda ingin mahu memasang sistem
pembesar suara ini di dulang belakang,
pastikan terminal, bingkai ataupun magnet
pembesar suara tidak menyentuh sebarang
bahagian dalaman kereta, seperti spring bar
kilasan (apabila anda membuka atau menutup
penutup but), dll.
Pastikan juga gril pembesar suara tidak
menyentuh sebarang kelengkapan dalaman,
seperti tali pinggang keledar, tempat rehat
kepala, lambu brek tengah, penutup dalaman
pengelap belakang, jendela atau penulen
udara dll.
ԽࠛŢ@۾م
ڐθ@Խࠛ͵ϻ@߲՜@WU@ۉ@ŭێÃ@ڈ
ɩɳN@֢࠹θ@Խࠛ@ۧ՜ۉ@ŭێθ@۩ď@֢
࠹Ã@ۉ@ɳη@Ҝڽ@іݖ@ؐʭ@
ֲ֫٤N@Խࠛ@ۧ՜θ@Ի࢛@˽مɜ@ɳڿ@ԓم
ڱۉֲ֫٤Z
•֢࠹θ@Խࠛ͵ɜ@শϻ@ࣤێۉ@Խࠛ@کࠛ
ܶѽم@ۧРێ@ؾɜݖ@ঠېֲ֫٤N
•শϻ@ࣤێۉ@ǷҜ@Ȋم@Խࠛڏ@ĸϭێ@ێ
м@͵@ۘڽ@րʭ@ۘ֨ɩɳN@ێ@Ĉڐمɜ
҆˝ϊ@ѽĈϻ@˃ɩɳN
•শϻ@ࣤێم@҉@֢࠹@֢֫ࢳڽ@Խࠛ͵ϻ
֢࠹@ɶۜL@ە@ɜ@ۜԸێ@ࢼՑщHࣤ
ࢁ@Əڽ@ّçǦ@ɷڽ@˽Iٱ@Òڼ@ۉ@ǷҜ
Ҝم@ʄݖ@ؐʭ@ܶۉֲ֫٤N
@ܢԸ@ѵࣤL@ϥπ@юࠡʅL@ؙܿ@Ҹێࢁ
˦L@শі@ٱێۉ@ǷҜ@࠹ѦL@࠹ࣦL@ĚŢ@܄ট
ۧࠛ@˦Ĝ@Òڼ@ǷҜ@ۧࠛم@֢࠹@ŗσێ@ʄ
ݖ@ؐʭ@ܶۉֲ֫٤N
Mark the 4 bolt holes and make them 3.3 mm* in diameter.
1
Marquez les 4 orifices des boulons et percez des trous de 3,3 mm* de diamètre.
Marque los orificios de los 4 pernos y hágalos de 3,3 mm* de diámetro.
画出4个螺栓孔，并钻成 3.3 mm* 直径的孔。
劃出4個螺栓孔，使其直徑呈為 3.3 mm*。
Tandai 4 lubang baut dan buatlah berdiameter 3.3 mm*.
Tandakan 4 lubang bolt dan jadikan lubang lubang itu berdiameter 3.3 mm*.
TÕۉ@Ҋࣤ@ĸϭڽ@֫ď@ݗĈێ@SNS@*Ã@ʿʭ@ĸϭڽ@ںֲ֫٤N
When using 4 : ø 5 mm
*
* Avec 4 : ø 5 mm
* Si utiliza 4 : ø 5 mm
* 使用 4 时：ø 5 mm
* 使用 4 時：ø 5 mm
* Bila menggunakan 4 : ø 5 mm
*
* Apabila menggunakan 4 : ø 5 mm
* 4 θ@ԓڏ@Ĉڐ@Z@ø@U@
2
Black-striped cord
Cordon rayé noir
Cable con raya negra
黑条纹电线
黑條紋電線
Kabel bergaris hitam
Kord berjalur-hitam
í܄@ܹЛɦ@ࡔ˝
2
1
225 mm
ø 3.3 mm*
c
155 mm
Rear tray
Plage arrière
Bandeja posterior
后托架
*
*
後扥架
Tray belakang
Dulang belakang
শϻ@ࣤێ
3
3
5
* White cord — Left speaker
Grey cord — Right speaker
* Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
* Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
*
* 白色电线 — 左扬声器
灰色电线 —
* 白色電線 — 左揚聲器
灰色電線 — 右揚聲器
右扬声器
*
2
4
c
Antes del montaje
Para montar el altavoz de modo que quede
empotrado en la ubicación de montaje se
requiere una profundidad mínima de 75 mm.
Mida la profundidad del área donde desee
montar el altavoz y asegúrese de que no
obstruya ningún otro componente del
automóvil. Cuando elija la ubicación de montaje,
recuerde lo siguiente:
•Asegúrese de que no haya obstáculos en la
ubicación de montaje de la bandeja posterior
donde desea instalar el altavoz.
•Es posible que ya exista un orificio de montaje
en el panel interior de la bandeja posterior. En
este caso, sólo debe modificar el salpicadero.
•Si desea montar este sistema de altavoces en la
bandeja posterior, asegúrese de que los
terminales, el marco o el imán del altavoz no
entren en contacto con componentes internos
del coche como, por ejemplo, los resortes de la
barra de torsión (cuando abra o cierre el
portaequipajes), etc.
Además, asegúrese de que la rejilla de los
altavoces no entre en contacto con accesorios
interiores como, por ejemplo, cinturones de
seguridad, reposacabezas, luces de frenos
centrales, cubiertas interiores de los
limpiaparabrisas posteriores, cortinas o
ambientadores, etc.
4
Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
功率放大器等。
功率放大器等。
Power amplifier, lain-lain.
Amplifier kuasa, dll.
ࣺښ@ؠ@˦N
Press and insert the edges of the grille net.
Appuyez pour insérer les bords de la grille de protection.
Presione e inserte los extremos de la rejilla.
按下并插入格栅网的边缘。
將格柵網邊緣按下並插入。
Tekan dan masukkan sisi-sisi dari jaring kisi.
Tekan dan masukkan tepian jaring gril.
ŗσ@ȓࣤۉ@Ãۧۜπθ@ɇ@Ԝֲۖ֫٤N
* Kabel putih — Speaker kiri
Kabel abu-abu — Speaker kanan
*
* Kord putih — Pembesar suara kiri
Kord kelabu — Pembesar suara kanan
* Ԣ@ࡔ˝ — ڂވ@֢࠹
পԢ@ࡔ˝ — ٤ηވ@֢࠹
*
How to remove the grille net.
Comment retirer la grille de protection.
Cómo extraer la red de la rejilla.
如何取下格栅网
。
如何取下格柵網。
Bagaimana melepaskan jaring kisi.
Cara menanggalkan jaring gril.
ŗσ@ȓࣤ@܆ç@іѭN
Parts list/Liste des pièces/Lista de componentes/部件表/零件一覽表/ / /Daftar suku cadang/
/Senarai bahagian/Ҝ@Ѓ
1
2 3 4
ø 4 × 30
× 8× 2
× 8
5 6
6
6
5
× 2× 2
5
Loading...
