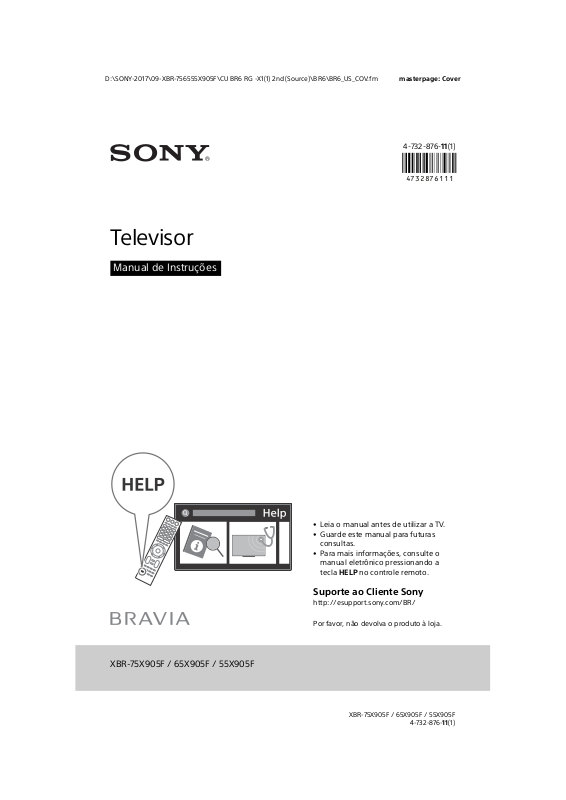

Sony XBR-75X905F, XBR-65X905F, XBR-55X905F Users guide

Televisor

4732876111

Manual de Instruções

4-732-876-11(1)

XBR-75X905F / 65X905F / 55X905F

• Leia o manual antes de utilizar a TV.

• Guarde este manual para futuras
consultas.

• Para mais informações, consulte o
manual eletrônico pressionando a
tecla HELP no controle remoto.

Suporte ao Cliente Sony

http://esupport.sony.com/BR/

Por favor, não devolva o produto à loja.

Índice

AVISO IMPORTANTE . . . . . . . . . . . . . . . . . . . .2

Informações de Segurança . . . . . . . . . . . . . . 4

Precauções . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Introdução da sua TV BRAVIA® . . . . . . . . . 7

Partes e Controles . . . . . . . . . . . . . . . . . . . 8

Controles e Indicadores . . . . . . . . . . . . . . . . .8

Utilização do Controle Remoto. . . . . . . . . 9

Descrição das partes do controle remoto . .9

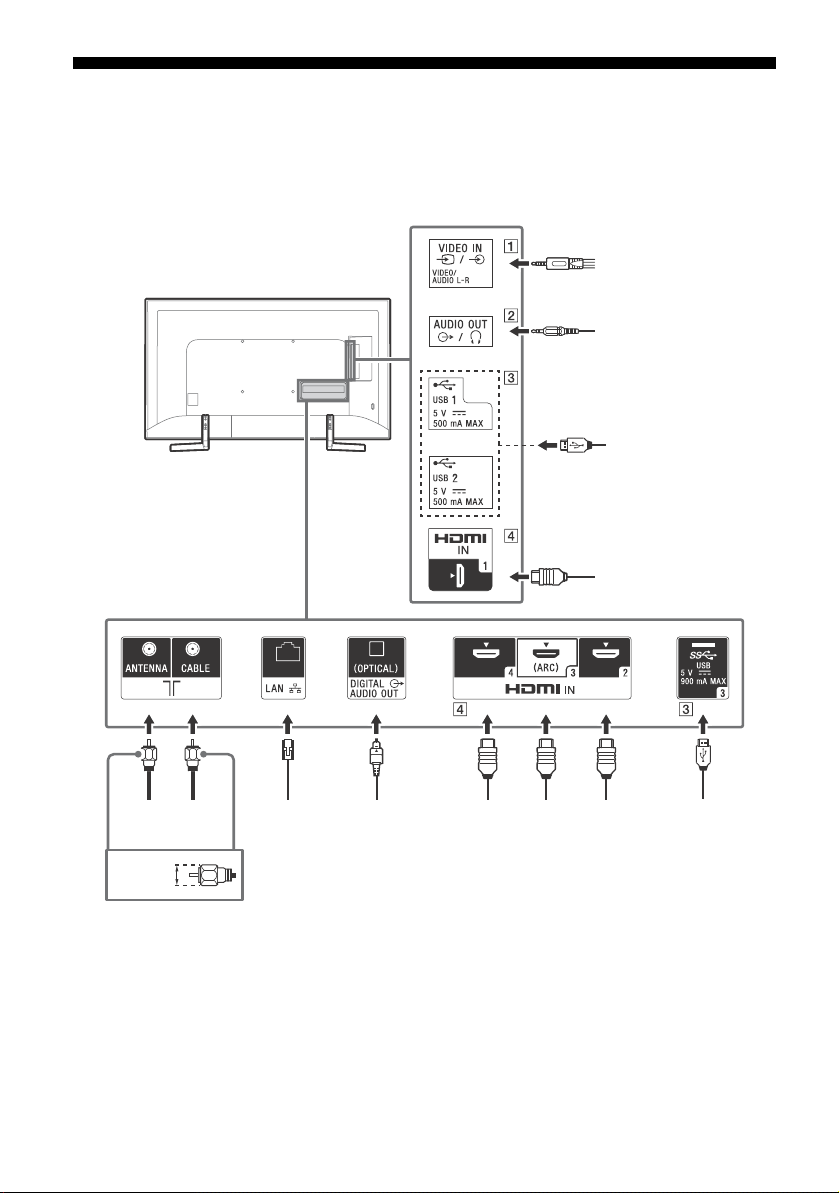

Diagrama de Conexão . . . . . . . . . . . . . . . .11

Instalação da TV na Parede. . . . . . . . . . . 13

Desmontando o Pedestal da TV . . . . . . . . . 14

Instalação da TV em uma Parede

ou em uma Área Fechada . . . . . . . . . . . 15

Solução de Problemas. . . . . . . . . . . . . . . 16

Problemas e Soluções . . . . . . . . . . . . . . . . . 16

Especificações Técnicas. . . . . . . . . . . . . . 17

Termo de Garantia . . . . . . . . . . Última capa

Introdução

Obrigado por escolher este produto Sony.
Antes de utilizar a TV, leia atentamente este manual e guarde-o
para referências futuras.

Notas

• As imagens e ilustrações utilizadas no Guia de Configuração e
neste manual são apenas para referência e podem diferir da
aparência real do produto.

• Este aparelho destina-se ao uso doméstico e não profissional.

A classe 75 possui um tamanho de imagem visível de 74,5 pol.
(189,3 cm), a classe 65 possui um tamanho de imagem visível
de 64,5 pol. (163,9 cm) e a classe 55 possui um tamanho de
imagem visível de 54,6 pol. (138,8 cm) (medidos
diagonalmente).

Fixando o pedestal na TV

Consulte o Guia de Configuração localizado na parte superior do
calço protetor dentro da caixa de embalagem da TV.

Ajuda

Encontre mais soluções de problemas e outras informações
úteis diretamente da sua TV. Pressione HELP no controle
remoto para exibir uma lista de tópicos ou para procurar por
palavras chaves.

Guia de Ajuda (Manual)

Para informações detalhadas, selecione [Guia de Ajuda] no
menu Ajuda na TV. É possível verificar o Guia de Ajuda no seu
PC ou smartphone (página 20).

Local da etiqueta de identificação

As etiquetas do nome do modelo e da tensão de alimentação da
TV estão localizadas na parte traseira da TV.

AVISO IMPORTANTE

Registro do Proprietário

O nome do modelo e o número de série estão localizados na
lateral e na parte traseira da TV. Anote estes dados nos
espaços fornecidos abaixo. Informe-os quando entrar em
contato com o revendedor ou Serviço Autorizado Sony.

Nome do modelo

Número de série

2

Dúvidas & Informações Adicionais

Se após a leitura deste manual de instruções
ainda tiver dúvidas relacionadas ao uso da TV
Sony®, entre em contato com a Central de
Relacionamento, fone: 4003 7669 para capitais e
regiões metropolitanas / 0800 880 7669 para as
demais localidades e para o Estado do Rio de
Janeiro, ou com um Serviço Autorizado Sony.

ADVERTÊNCIA E PRECAUÇÕES

Para evitar o perigo de faísca ou choque elétrico, não exponha o
televisor à chuva ou umidade.

Este símbolo tem o propósito de alertar o usuário sobre
a presença de “tensões perigosas” não isoladas, dentro
do gabinete do produto, as quais podem ter
intensidade suficiente para constituir risco de choque
elétrico para as pessoas.

Este símbolo tem o propósito de alertar o usuário
quanto à presença de instruções importantes de
operação e manutenção (serviços) no Manual de
Instruções que acompanha o aparelho.

Para Segurança

O aparelho não deve ser exposto a líquido, inclusive na forma de
pingos; nem coloque sobre o aparelho objetos contendo líquido,
como vasos e copos, pois poderá danificar o aparelho e expor o
consumidor a riscos desnecessários.

PRECAUÇÃO

Para reduzir o risco de choque elétrico, não utilize o cabo de
alimentação CA com uma extensão ou outro tipo de tomada na
qual o plugue não seja inserido completamente.

• Opere a TV somente em 110 V – 220 V CA

SEGURANÇA

• Use o cabo de alimentação CA especificado pela Sony e
apropriado para a tensão de alimentação local.

• Se algum líquido ou objeto cair dentro do gabinete, desconecte
a TV imediatamente da tomada e procure o Serviço Autorizado
Sony antes de operar o aparelho novamente.

• Se você não for utilizar a TV por um período longo, desconecte
o cabo de alimentação da tomada, puxando-o pelo corpo do
plugue e nunca pelo cabo.

• Para obter mais informações sobre precauções de segurança,
veja o “Folheto de Instruções de Segurança” (fornecido).

Instalação

• A TV deve ser instalada próxima a uma tomada da rede elétrica
de fácil acesso.

• Para evitar o superaquecimento interno, não bloqueie as
aberturas de ventilação.

• Não instale a TV em um local quente ou úmido, nem onde fique
exposta à quantidade excessiva de poeira ou vibrações
mecânicas.

• Se a TV for transferida diretamente de um local frio para quente,
ou se a temperatura ambiente mudar repentinamente, a
imagem poderá ficar borrada ou apresentar cores de baixa
qualidade devido à condensação de umidade. Neste caso,
espere algumas horas para que a umidade se evapore antes de
ligar a TV novamente.

• Para obter uma imagem de melhor qualidade, não exponha a
tela diretamente à iluminação ou à luz solar direta.
Recomenda-se usar um refletor de teto direcionado para baixo
ou cobrir as janelas que ficam voltadas para a tela com uma
cortina opaca. É desejável a instalação da TV em uma sala onde
o piso e as paredes não sejam de material refletivo.

Para Clientes

• Para instalar este aparelho são necessários instaladores
experientes. Assegure-se de contratar instaladores autorizados
Sony, e verifique todos os itens de segurança durante a
instalação.

Nota sobre ENCE (somente para modelos
acima de 65 polegadas)

Esta TV está de acordo com o Programa
Brasileiro de Etiquetagem - PBE do Inmetro,
conforme Portaria Inmetro/MDIC No 85 de 24 de
Março de 2009, sendo que a Etiqueta Nacional
de Consumo de Energia – ENCE informa o
consumo de energia em modo de espera
(standby), e também que o produto cumpre os
requisitos de segurança estabelecidos em
normas nacionais e/ou internacionais além de
informar a diagonal visual.

Modelo : J20H088

03438-16-01802

Este equipamento opera em caráter secundário, isto é, não tem
direito à proteção contra interferência prejudicial, mesmo de
estações do mesmo tipo, e não pode causar interferência a
sistemas operando em caráter primário.

Este produto contém o módulo: J20H088, código de
homologação ANATEL: 03438-16-01802

ADVERTÊNCIA

Evite o uso prolongado do aparelho com volume alto (potência
superior à 85 decibéis), pois isto poderá prejudicar a sua audição
(Lei Federal No 11.291/06).
A seguir, incluímos uma tabela com os níveis de intensidade
sonora em decibéis e os exemplos de situações correspondentes
para a sua referência.

Nível de
Decibéis

30 Biblioteca silenciosa, sussurros leves

40 Sala de estar, refrigerador, quarto longe do

trânsito

50 Trânsito leve, conversação normal, escritório

silencioso

60 Ar-condicionado a uma distância de 6 m, máquina

de costura

70 Aspirador de pó, secador de cabelos, restaurante

ruidoso

80 Tráfego médio de cidade, coletor de lixo, alarme

de despertador a uma distância de 60 cm

Exemplos

3

OS RUÍDOS A SEGUIR PODEM SER PERIGOSOS EM CASO DE
EXPOSIÇÃO CONSTANTE

90 Metrô, motocicleta, tráfego de caminhão, cortador

de grama

100 Caminhão de lixo, serra elétrica, furadeira

pneumática

120 Show de banda de rock em frente às caixas

acústicas, trovão

140 Tiro de arma de fogo, avião a jato

180 Lançamento de foguete

Informação cedida pela Deafness Research Foundation, por
cortesia.

DESCARTE DE PILHAS E BATERIAS

Pilhas e Baterias Não Recarregáveis

Atenção:

• Verifique as instruções de uso do aparelho certificando-se de
que as polaridades (+) e (-) estão no sentido indicado. As pilhas
poderão vazar ou explodir se as polaridades forem invertidas,
expostas ao fogo, desmontadas ou recarregadas.

• Evite misturar com pilhas de outro tipo ou com pilhas usadas,
transportá-las ou armazená-las soltas, pois aumenta o risco de
vazamento.

• Retire as pilhas caso o aparelho não esteja sendo utilizado, para
evitar possíveis danos na eventualidade de ocorrer vazamento.

• As pilhas devem ser armazenadas em local seco e ventilado.

• No caso de vazamento da pilha, evite o contato com ela. Lave
qualquer parte do corpo afetado com água abundante.
Ocorrendo irritação, procure auxílio médico.

• Não remova o invólucro da pilha.

• Mantenha fora do alcance das crianças. Em caso de ingestão
procure auxílio médico imediatamente.

Informações de Segurança

PRECAUÇÃO

Perigo de estabilidade

A TV pode cair causando ferimentos pessoais graves ou até
mesmo a morte.
Nunca instale a TV em locais instáveis. A TV pode cair causando
ferimentos pessoais graves ou até mesmo a morte. Muitos
ferimentos, particularmente em crianças, podem ser evitados
tomando-se precauções simples como:

• Utilizar armários ou suportes recomendados pelo fabricante da
TV.

• Utilizar somente móveis que suportam a TV com segurança.

• Assegurar que a TV não está pendendo na borda do móvel em
que se encontra.

• Não instalar a TV em móveis altos, como armários de cozinha ou
estantes, sem prender a TV e o móvel, para um apoio
adequado.

• Não colocar a TV sobre tecidos ou outros materiais que podem
ficar entre a TV e o móvel de apoio.

• Educar as crianças sobre os perigos de subir em móveis para
alcançar a TV ou o controle remoto.

Para manter a sua TV atual ou realocá-la, as mesmas
considerações acima devem ser aplicadas.

Antes de configurar a TV

Alguns modelos de TV são fornecidos com o pedestal
desmontado para que você possa instalar a TV diretamente na
parede. Consulte a página 13 (Instalação da TV na Parede) para
instalar a TV na parede. Se optar por não instalar a TV na parede,
instale o pedestal na TV. Você necessitará de uma chave Phillips
(não fornecida) e dos parafusos fornecidos para realizar esta
operação. Consulte o Guia de Configuração.
Certifique-se de observar os cuidados a seguir durante a
instalação da sua TV:

• Desconectar todos os cabos antes de transportar a TV.

• Transportar a TV com um número adequado de pessoas; TVs
grandes necessitam de duas ou mais pessoas.

• Posicionar corretamente as mãos enquanto transporta a TV é
muito importante para a sua segurança e para evitar danos ao
aparelho.

• Assegure uma ventilação adequada à sua TV, consulte a página

15.

• Para obter uma imagem de melhor qualidade, não exponha a
tela à iluminação direta ou à luz do sol.

• Evite instalar a TV em uma sala onde as paredes e os pisos
sejam de materiais refletivos.

• Evite mover a TV de um local frio para outro quente. As
mudanças repentinas de temperatura poderão causar a
condensação de umidade, afetando a qualidade da imagem e/
ou as cores na sua TV. Se isto ocorrer, aguarde toda a umidade
evaporar antes de ligar a TV.

Fixar a TV

A Sony recomenda veementemente que
sejam tomadas medidas de segurança para
evitar a queda da TV.
As TVs não instaladas de forma segura podem
cair e provocar danos à propriedade,
ferimentos graves ou até mesmo a morte.

Para evitar a queda da TV

• Prenda a TV de forma segura na parede e/ou em uma estante.

• Não permita que crianças brinquem ou subam nos móveis e nos
aparelhos de TV.

• Evite colocar ou pendurar objetos na TV.

• Nunca instale a TV em:

 superfícies escorregadias, instáveis e/ou irregulares.
 móveis que possam ser escalados, como armários com

gavetas.

• Instale a TV onde ela não possa ser puxada, empurrada ou
derrubada.

4

• Instale a TV de forma que o pedestal da TV não fique para fora

Suportes tipo
mão francesa
(não fornecidos)

Estante

2

2

Furo de parafuso na tampa traseira

Parafuso de máquina M6
(não fornecido)

Corda ou corre nte (não fornecida)

Parafuso (não fornecido)

8 mm – 12 mm

Paraf uso M6

Tampa traseira da TV

Corda ou co rrente

do suporte (não fornecido). Se o pedestal da TV ficar para fora
da estante, isso poderá causar a queda da TV e ferimentos às
pessoas ou danos à TV.

• Prenda todos os cabos de alimentação CA e cabos de conexão
para que as crianças curiosas não tenham acesso a eles.

Medidas recomendadas para a instalação
segura da TV

Considere as seguintes medidas quando instalar a sua TV em
uma estante (não fornecida).

1 Fixe a estante onde a TV será instalada.

Certifique-se de que a estante seja adequada para suportar o
peso da TV. Utilize dois suportes tipo mão francesa (não
fornecidos) para fixar a estante. Para cada suporte, utilize
parafusos apropriados para:

• Fixar um lado do suporte na parede.

• Fixar o outro lado do suporte na estante.

2 Fixe a TV na estante.

Utilize os itens listados a seguir (não fornecidos):

• Parafusos de máquina M6 (a serem parafusados na tampa
traseira da TV).

• Um parafuso ou outro fixador similar (para fixá-lo na
estante).

• Corda ou corrente (forte o suficiente para suportar o peso da
TV). Certifique-se de que não haja folga excessiva na corda
ou na corrente.

O comprimento do parafuso de máquina M6 difere de acordo
com o diâmetro da corda ou corrente. Veja a ilustração a
seguir.

5

3 Prenda a TV na parede utilizando parafusos, prendedor de

Furos para montagem em parede

Corda ou
corrente
(não
fornecida)

Parafusos com olhal M6 (não fornecido)

Prendedor de
parede (não
fornecido)

8 mm – 12 mm

Tampa traseira da TV

Parafu so com
olhal M6

Máx. 7 mm

Máx. 1,5 mm

parede e corrente (ou corda).

Veja a ilustração abaixo para o comprimento do parafuso com
olhal M6.

• As sujeiras resistentes podem ser removidas com um pano
levemente umedecido com uma solução suave de sabão com
água morna.

• Se utilizar um pano previamente tratado com produtos
químicos, siga as instruções fornecidas na embalagem do pano.

• Nunca borrife água ou detergente
diretamente na TV. O líquido pode
escorrer para dentro da tela ou para as
partes externas e infiltrar-se no seu
aparelho de TV, danificando-o.

• Nunca utilize solventes fortes como tíner,
álcool ou benzina para a limpeza.

• Não conecte a TV à tomada da rede elétrica até que a umidade
da limpeza se evapore.

• Não toque na TV se as suas mãos estiverem cobertas de
substâncias químicas, como creme para as mãos ou protetor
solar.

A TV também deve ser instalada em uma superfície estável para
evitar que ela caia (consulte a página 4). Se você tiver crianças
pequenas ou animais de estimação em sua casa, verifique
regularmente se a TV está fixada com segurança.

Recomendação para o plugue tipo F

A projeção do fio interno da parte de conexão deve ser inferior a
1,5 mm.

(Desenho de referência de um plugue tipo F)

Notas

• Dependendo do modelo, a TV sai de fábrica com os parafusos
fixados em sua parte traseira. (Eles são fixados nos furos de
parafusos para montagem na parede.) Certifique-se de remover
os dois parafusos superiores antes de fixar a TV na parede.

• Fixar a TV à estante, sem fixar a TV e a estante à parede
proporciona uma proteção mínima contra a queda da TV. Para
proteção maior, certifique-se de seguir as três medidas
recomendadas.

Precauções

Como cuidar da sua TV BRAVIA

A segurança é muito importante, por isso leia e siga as instruções
do Folheto de Segurança fornecido separadamente.
Desconecte a TV e outros
equipamentos conectados da tomada
da rede elétrica antes de iniciar a
limpeza da TV.

• Limpe a tela LCD gentilmente com
um pano macio.

6

Introdução da sua TV BRAVIA®

Experimentando a impressionante 4K com a sua TV BRAVIA

Para experimentar os detalhes impressionantes da sua nova TV BRAVIA, é necessário ter acesso à
programação de alta definição (HD). A sua TV BRAVIA pode receber e exibir a programação HD através
de:

• Transmissão através de uma antena de qualidade de alta definição

• Assinatura de TV a cabo de alta definição

• Assinatura de TV via satélite de alta definição

• Reprodutor de discos Blu-ray Disc™ ou outros equipamentos externos compatíveis com HD

Entre em contato com o provedor do serviço de TV a cabo, TV via satélite ou HD para obter
informações sobre como atualizar a programação HD.

Os quatro passos para uma experiência de TV 4K

Aparelho de TV, Som, Fonte e Configuração

Juntamente com o seu aparelho de TV BRAVIA, um sistema de alta definição completo (Full HD)
requer um sistema de som HD, uma fonte de programação HD e uma configuração de conexão
adequada. Depois que a configuração HD estiver completa, você estará preparado para desfrutar
fontes com aumento de resolução de HD para 4K.

Fonte 16:9 (alta definição)

A maioria dos sinais HDTV utiliza o tamanho de tela
widescreen de 16:9, que preenche a tela da sua
BRAVIA, mantendo uma imagem nítida, clara e
viva.

Fonte 4:3 (definição padrão)

A maioria dos sinais de definição padrão utiliza o
tamanho quadrado de 4:3. Quando uma imagem
4:3 é exibida em uma HDTV, você vê faixas pretas
nas laterais da imagem. A qualidade da imagem
pode não ser tão nítida como das fontes HD.

Esta TV exibe todos os sinais de entrada de vídeo na resolução de 3.840 pontos x 2.160 linhas.

Notas

• Para ajudar a assegurar a mais alta qualidade para a sua experiência de alta definição, utilize os cabos HDMI
Premium de alta velocidade (não fornecido).

• Para detalhes dos formatos compatíveis, veja “Especificações técnicas” neste manual.

• Para formatos PC compatíveis, veja o Guia de Ajuda.

7

Partes e Controles

ȩ



Controles e Indicadores

 (Liga/Desliga) /+/–

Quando a TV está desligada,

Pressione  para ligar.

Quando a TV está ligada,

Mantenha pressionada  para desligar.
Pressione  repetidamente para mudar de
função e, em seguida, pressione a tecla + ou

- para:

• Ajustar o volume.

•Selecionar o canal.

• Selecionar a fonte de entrada da TV.

 Sensor de controle remoto* / Sensor de

luz* / LED de iluminação

O LED de iluminação acende-se ou pisca de
acordo com o status da TV.
Para mais informações, consulte o Guia de
Ajuda.

* Não coloque nada próximo ao sensor.

8

Utilização do Controle Remoto

MIC

Ȫ

ȩ

ȫ

Ȭ

ȭ

Ȯ

Descrição das partes do controle remoto

O formato do controle remoto, a disposição, disponibilidade e a função das teclas do controle remoto
podem variar dependendo da sua região/país/modelo da TV.

(Microfone)

Use a função de voz. (Por exemplo:
Procura de vários conteúdos por voz.)

//// (D-Pad de navegação)

Navegação e seleção na tela.

TV

Muda para um canal de TV ou
entrada e exibe a Barra de menu da
TV.

 INPUT

Exibe e seleciona a fonte de entrada.

 (TV standby)

Liga e desliga a TV (modo standby (espera)).

ANT/DIGITAL/ANALOG

Alterna entre os modos analógico e digital.

SYNC MENU

Exibe o menu BRAVIA Sync.

 Teclas numéricas

Use com as teclas 0-9 para selecionar os
canais digitais.

EXIT/SAIR SALIR

Retorna à tela anterior ou sai do menu.
Quando um serviço de Aplicativo Interativo
estiver disponível, pressione esta tecla para
sair do serviço.

 Google Play

Acessa os serviços online “Google Play”.

9

NETFLIX (Exclusivo para regiões/
países/modelos de TV especificados)

Acessa o serviço online “NETFLIX”.

Tec las colorid as

Executam a função correspondente naquele
momento.

 ACTION MENU

Exibe uma lista de funções contextuais.

GUIDE

Exibe o guia de programação digital.

APPS

Acessa vários serviços e aplicativos.

BACK/VOLTAR VOLVER

Retorna à tela anterior.

HOME

Exibe o Menu Home da TV.

 VOL +/– (Volume)

Ajusta o volume.

JUMP

Alterna (para trás e para frente) entre dois
canais ou entradas. A TV alterna entre o
canal ou a entrada atual e o último canal ou
entrada selecionados.

MUTING

Silencia o som. Pressione novamente para
restaurar o som.

CH +/– (Channel)

Seleciona o canal.

 AUDIO

Muda o idioma do programa que está sendo
visualizado no momento.

///.//>/

Opera o conteúdo da mídia na TV e no
dispositivo compatível com BRAVIA Sync
conectado.

SUBTITLE/CC

Ativa ou desativa as legendas (quando o
recurso está disponível).

HELP

Exibe o Menu Ajuda. O Guia de Ajuda pode
ser acessado a partir deste menu.

WIDE

Muda o formato da tela.

DISPLAY

Exibe informações sobre o canal/programa/
entrada a qual você está assistindo.

Instruções de utilização do controle
remoto IR (infravermelho)

• Aponte o controle remoto diretamente para
o receptor IR (infravermelho) localizado na
sua TV.

• Certifique-se de que nenhum objeto esteja
bloqueando o caminho entre o controle
remoto e o receptor IR (infravermelho) da
sua TV.

• As lâmpadas fluorescentes podem
interferir na operação do controle remoto;
experimente apagá-las.

• Se tiver problemas com o controle remoto,
reinsira ou substitua as pilhas e
certifique-se de que elas estejam inseridas
corretamente.

10

Diagrama de Conexão

<

Câmera
fotográfica
digital/
Câmera de
vídeo/
Mídia de
armazena­mento USB

Câmera fotográfica
digital/Câmera de
vídeo/Mídia de
armazenamento
USB

Videocassete/
Equipamento de
videogame/
Reprodutor de DVD/
Câmera de vídeo

Sistema
de áudio
com
dispositi­vo ARC/
HDMI

Dispositivo
HDMI

Antena Roteador Sistema de

áudio com
entrada óptica
de áudio

14 mm

Disposi­tivo
HDMI

Dispositivo HDMI

Fones de ouvido/
Sistema de áudio
doméstico/
Subwoofer

TV a
cabo

Para mais informações sobre as conexões, consulte o Guia de Ajuda pressionando HELP no controle
remoto.

Nota

• Ao conectar o cabo à tomada de TV a cabo/Antena, use apenas os dedos para apertar. O aperto excessivo das
conexões pode danificar a TV.

11

/ VIDEO IN

3214

3,5 mm

1: L (E)
2: Vídeo
3: Terra
4: R (D)

<

<

12 mm

21 mm

• Para uma conexão composta, utilize um
cabo de extensão analógico (não
fornecido).

•

 AUDIO OUT /

• Compatível somente com minitomada
estéreo de 3 polos.

• Para ouvir o som da TV através do
equipamento conectado, pressione
HOME. Selecione [Configurações] t
[Som] t [Saída do fone de ouvido/Áudio]
e, em seguida, selecione o item desejado.

 USB1/2, USB3

• A conexão de um dispositivo USB grande
pode causar interferência em outros
dispositivos conectados ao lado dele.

• Ao conectar um dispositivo USB grande,
conecte-o à porta USB 1.

 HDMI IN 1/2/3/4

• A interface HDMI pode transferir o vídeo e
áudio digital em um único cabo.

•

• HDMI IN 2/3
Para desfrutar do conteúdo de alta
qualidade 4K 50p/60p, conecte um cabo
HDMI de alta velocidade Premium à
entrada HDMI IN 2/3 e ajuste o [Formato
do sinal HDMI] em [Formato aprimorado].
Para mais detalhes sobre os formatos
suportados, consulte “Especificações
técnicas” neste manual (páginas 17 e 18).

• HDMI IN 3 ARC (Audio Return Channel

(Canal de Retorno de Áudio))

Conecte seu sistema de áudio à HDMI IN 3
para direcionar o som da TV ao sistema de
áudio. Um sistema de áudio que suporta
HDMI ARC pode enviar vídeo à TV e
receber o áudio da TV através do mesmo
cabo HDMI. Se o seu sistema de áudio não
suporta HDMI ARC, uma conexão
adicional com DIGITAL AUDIO OUT
(OPTICAL) é necessária.

12

Instalação da TV na Parede

8 mm – 12 mm

Parafuso (M6)

Suporte de parede
Tampa traseira da TV

Este manual de instruções da TV mostra somente os passos de preparação da instalação da TV antes
da instalação na parede.

A sua TV pode ser montada em uma parede utilizando um suporte de parede (não fornecido) pronto
para uso conforme embalado. Se o pedestal estiver instalado na TV, remova-o. Consulte a página 14
(Desmontando o Pedestal da TV).
Prepare a TV para a instalação do suporte de parede antes de realizar as conexões dos cabos.

Para proteção do produto e por razões de segurança, a Sony recomenda veementemente que a
instalação de sua TV na parede seja realizada por Instaladores Autorizados Sony. Não tente
instalar sozinho.

• Siga o manual de instruções fornecido com o suporte de parede correspondente ao seu modelo. É
necessária experiência suficiente para instalar esta TV, especialmente para determinar a resistência
da parede que irá suportar o peso da TV.

• O comprimento do parafuso do suporte de parede difere de acordo com a espessura do suporte de
parede. Veja a ilustração a seguir.

• Certifique-se de guardar os parafusos e o pedestal removidos em um lugar seguro até o momento
de utilizá-los novamente. Mantenha os parafusos fora do alcance de crianças pequenas.

Nota

• Leia o Folheto de Segurança fornecido para informações de segurança adicionais.

1 Removendo os parafusos da parte de trás da TV.

13

2 Fixe o suporte de parede (não fornecido) utilizando os parafusos (não fornecidos).

Suporte de parede
(não fornecido)

Parafuso (não forne cido)

Nota

• Se estiver utilizando uma parafusadeira elétrica, ajuste o torque em aproximadamente 1,5 N·m {15 kgf·cm}.

Desmontando o Pedestal da TV

Para desmontar o pedestal da TV, remova os parafusos .

Notas

• Não remova o pedestal por nenhum motivo, exceto para instalar os acessórios correspondentes na TV.

• Certifique-se de colocar a TV na posição vertical antes de ligá-la. Para evitar irregularidade na imagem, não ligue a
TV com o painel LCD voltado para baixo.

• Quando voltar a fixar o pedestal, certifique-se de fixar os parafusos (previamente retirados) nos orifícios originais da
parte de trás da TV.

14

Instalação da TV em uma Parede ou em uma Área Fechada

10 cm

30 cm

10 cm 6 cm

Deixe no mínimo este espaço ao redor do aparelho.

10 cm 10 cm

30 cm

10 cm

Deixe no mínimo este espaço ao redor
do aparelho.

Circulação de ar bloqueada. Circulação de ar bloqueada.

Parede Parede

Vent ilação

• Nunca cubra os furos de ventilação nem insira nada no gabinete.

• Deixe espaço suficiente ao redor da TV conforme ilustrado a seguir.

Quando instalada com pedestal

Quando instalada na parede

Nunca instale a TV conforme a seguir:

Nota

• Uma circulação de ar inadequada pode causar um superaquecimento na TV e, consequentemente, danificar o

aparelho ou provocar um incêndio.

15

Solução de Problemas

Updating...

Solução de problemas gerais para questões
como: tela preta, nenhum som, imagem
congelada, a TV não responde ou rede perdida,
execute os seguintes passos.

1 Reinicie a sua TV pressionando a tecla

POWER (liga/desliga) no controle remoto até
que uma mensagem seja exibida. Após vinte
segundos, pressione a tecla POWER (liga/
desliga) no controle remoto. Se a TV não se
recuperar, tente desconectá-la através do
cabo de alimentação CA por dois minutos e,
em seguida, conecte-a novamente.

2 Consulte o menu de ajuda pressionando

HELP no controle remoto.

3 Conecte sua TV à Internet e realize a

atualização do software.

4 Visite o website de suporte da Sony

(informação fornecida na capa).

5 Realize a redefinição dos dados de fábrica.

Consulte “Como redefinir a TV para os valores
ajustados na fábrica” (página 16).

Quando a mensagem [Uma nova atualização
de software do sistema de TV está
disponível...] for exibida.

A Sony recomenda veementemente que você
atualize o software da TV selecionando [Update
Now] (Atualizar agora). Estas atualizações de
software melhoram a performance da sua TV ou
adicionam novos recursos.
A tela a seguir com [Updating…] (Atualizando...)
será exibida e o LED de iluminação piscará em
branco durante a atualização do software.

Não desconecte o cabo de alimentação CA
durante este processo. Se o fizer, a atualização
de software pode não ser concluída
completamente, e isso pode fazer com que o
software não funcione corretamente. A
atualização de software pode demorar até 15
minutos.

Quando você conectar a TV, é possível que ela
não ligue por um tempo mesmo que você
pressione a tecla Liga/Desliga no controle
remoto ou na TV.

Isso ocorre porque a TV precisa de um tempo
para inicializar o sistema. Aguarde
aproximadamente 1 minuto e, em seguida,
opere-a novamente.

Como redefinir a TV para os valores ajustados
na fábrica

ADVERTÊNCIA: A reinicialização apagará todos
os seus ajustes personalizados, incluindo os
ajustes do controle de bloqueio para
transmissões.

• Ligue a TV. Você pode redefinir a TV para as

configurações de fábrica pressionando HOME,
e selecionando [Configurações] t
[Armazenamento e redefinição] t [Redefinir
configuração original].

• Para forçar a redefinição para as configurações
de fábrica, desconecte o cabo de alimentação
CA. Mantenha pressionadas as teclas  e – na
TV e, em seguida, conecte o cabo novamente.
Solte ambas as teclas quando o LED de
iluminação piscar em verde.

• Por motivos de segurança, antes de descartar,
vender ou passar sua TV para um terceiro,
certifique-se de remover todas as informações
pessoais e de conta desvinculando/
cancelando registros, encerrando assinaturas,
desativando todos os serviços de rede, bem
como redefinindo as configurações da TV para
os valores de fábrica.

Problemas e Soluções

Quando o LED de iluminação estiver piscando
na cor vermelha.

• Conte quantas vezes ele piscará (o intervalo de
tempo é de 3 segundos).
Reinicialize a TV desconectando o cabo de
alimentação CA da TV por dois minutos e, em
seguida, ligue a TV.
Se o problema persistir, desconecte o cabo de
alimentação CA e entre em contato com um
Serviço Autorizado Sony (informações fornecidas
no Termo de Garantia) informando o número de
vezes que o LED de iluminação piscou em
vermelho.

Sem imagem (a tela está escura) e sem som.

• Verifique as conexões da antena/TV a cabo.

• Conecte a TV a uma tomada de alimentação CA e
pressione a tecla POWER (liga/desliga) da TV ou
do controle remoto.

16

Alguns programas não podem ser
sintonizados.

• Verifique as conexões da antena/TV a cabo.

O controle remoto não funciona.

• Substitua as pilhas.

A senha do controle de bloqueio para
transmissões foi esquecida.

• Digite 4357 para a senha e selecione [Mudar
Senha].

A senha do perfil restrito foi esquecida.

• Realize a redefinição de dados para as
configurações de fábrica. Consulte “Como
redefinir a TV para os valores ajustados na
fábrica” (página 16).

A TV e o entorno dela estão quentes.

• Quando a TV permanecer ligada por um período
longo, a TV e o seu redor podem ficar quentes ao
toque. Isto não é um mau funcionamento da TV.

Especificações Técnicas

Sistema

Sistema de televisão

Analógico: NTSC/PAL-M/PAL-N
Digital: ISDB-T/ISDB-T

Cobertura de canais

Dependendo da seleção do país/região
Analógico: UHF/VHF/TV a cabo
Digital: UHF/VHF

Sistema do painel

Painel LCD (tela de cristal líquido), retroiluminação
LED

Potência de saída dos alto-falantes (RMS)

10 W + 10 W (8 ohms, 1 kHz, 10% THD (Distorção
Harmônica Total), 127 V)

Tecnologia wireless

Protocolo IEEE802.11ac/a/b/g/n
Bluetooth Versão 4.1

Tomadas de entrada/saída

CABLE/ANTENNA

Terminal de antena externa de 75 ohms para
entradas RF

/ VIDEO IN

Entrada de vídeo/áudio (minitomadas)

HDMI IN 1/2/3/4 (suporta resolução 4K,
compatível com HDCP 2.2)

Vídeo:

4096 × 2160p (50, 60 Hz)*

1

(24 Hz)*

, 3840 × 2160p (50, 60 Hz)*2, 3840 ×
2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz),
1080/24p, 1080i (50, 60 Hz), 720p (30, 50,
60 Hz), 720/24p, 576p, 576i, 480p, 480i,
formatos PC*

*1 Quando 4096 × 2160p é selecionado e [Modo

Wide] está ajustado em [Normal], a resolução é
exibida como 3840 × 2160p. Para exibir 4096 ×
2160p, ajuste [Modo Wide] em [Cheia 1] ou
[Cheia 2].

*2 Somente HDMI IN 2/3. Para suportar 18 Gbps,

ajuste [Formato do sinal HDMI] em [Formato
aprimorado].

*3 Consulte o Guia de Ajuda para mais detalhes.

Áudio:

PCM linear de 5.1 canais: 32/44,1/48/88,2/96/
176,4/192 kHz 16/20/24 bits, Dolby Digital,
Dolby Digital Plus e DTS

ARC (Audio Return Channel (Canal de Retorno
de Áudio)) (Somente HDMI IN 3)

(PCM linear de dois canais: 48 kHz 16 bits, Dolby
Digital, Dolby Digital Plus, DTS)

B

1*2

, 4096 × 2160p

3

17

DIGITAL AUDIO OUT (OPTICAL)

Tomada digital óptica (PCM linear de dois canais:
48 kHz 16 bits, Dolby Digital, DTS)

AUDIO OUT / (minitomada estéreo)

Fones de ouvido, Saída de áudio, Subwoofer

1, 2, 3

Portas USB 1 e 2 suportam USB de alta velocidade
(USB 2.0)
Porta USB 3 suporta USB de super velocidade
(USB 3.1 Gen 1)

LAN

Conector 10BASE-T/100BASE-TX (A velocidade da
conexão pode ser diferente dependendo do
ambiente de rede. A taxa e a qualidade de
comunicação de 10BASE-T/100BASE-TX não estão
garantidas nesta TV.)

Consulte o Guia de Ajuda para obter
informações sobre os formatos suportados na
rede doméstica.

Outros

Temperatura de operação

0ºC – 40ºC

Umidade de operação

10 % – 80 % UR (sem condensação)

Alimentação e outros

Requisitos de alimentação

110 V – 220 V CA, 60 Hz

Consumo de energia

em operação

XBR-75X905F: 309 W
XBR-65X905F: 271 W
XBR-55X905F: 224 W

em standby*

Menos de 0,5 W

Tam anho da t el a (medido diagonalmente)
(Aprox.)

XBR-75X905F: 189,3 cm / 74,5 polegadas
(classe 75)
XBR-65X905F: 163,9 cm / 64,5 polegadas
(classe 65)
XBR-55X905F: 138,8 cm / 54,6 polegadas
(classe 55)

Resolução da tela

3.840 pontos (horizontal) × 2.160 linhas (vertical)

Ten são de sa ída

USB 1/2

5 V , 500 mA MÁX

USB 3

5 V , 900 mA MÁX

1*2

Dimensões (Aprox.)

com pedestal

XBR-75X905F: 1.674 × 1.032 × 355 mm
XBR-65X905F: 1.447 × 898 × 297 mm
XBR-55X905F: 1.228 × 771 × 268 mm

sem pedestal

XBR-75X905F: 1.674 × 958 × 73 mm
XBR-65X905F: 1.447 × 829 × 69 mm
XBR-55X905F: 1.228 × 706 × 69 mm

Padrão de furo para montagem na parede

XBR-75X905F: 400×300mm
XBR-65X905F: 300 × 300 mm
XBR-55X905F: 300 × 300 mm

Tamanho do parafuso para montagem na
parede (mm)

M6 (comprimento: consulte o diagrama na
página 13.)

Peso (Aprox.)

com pedestal

XBR-75X905F: 36,7 kg
XBR-65X905F: 25,5 kg
XBR-55X905F: 19,1 kg

sem pedestal

XBR-75X905F: 35 kg
XBR-65X905F: 24,5 kg
XBR-55X905F: 18,2 kg

*1 O consumo de energia especificado no modo

standby é atingido após a TV finalizar
processamentos internos necessários.

*2 O consumo de energia no modo standby aumenta

quando a sua TV é conectada à rede (Internet).

Notas

• A disponibilidade dos acessórios opcionais depende
do país/região/modelo de TV/estoque.

• Projeto e especificações técnicas sujeitos a alterações
sem prévio aviso.

Informações de licença

• Os termos HDMI e HDMI High-Definition
Multimedia Interface, e o logotipo HDMI
são marcas ou marcas registradas da HDMI
Licensing Administrator, Inc. nos Estados
Unidos e em outros países.

• ASTRO TV é um software desenvolvido pela
MIRAKULO Software Ltda que implementa
a norma de interatividade do Sistema
Brasileiro de TV Digital “Ginga” ABNT
NBR-15606.

• GINGA® é uma marca registrada da
PUC-Rio/UFPB.

• NCL® é uma marca registrada da PUC-Rio.

18

• Fabricados de acordo com licença da Dolby
Laboratories. Dolby, Dolby Audio e o
símbolo D duplo são marcas comerciais da
Dolby Laboratories.

• “BRAVIA”, e BRAVIA Sync são
marcas comerciais ou marcas registradas
da Sony Corporation.

• Gracenote, a logomarca e o logotipo
Gracenote e o logotipo “Powered by
Gracenote” são marcas registradas ou
marcas comerciais da Gracenote nos
Estados Unidos e/ou em outros países.

• Vewd® Core. Copyright 1995-2017 Vewd
Software AS. Todos os direitos reservados.

• Google, Android TV, Google Play,
Chromecast built-in, YouTube e outras
marcas e logotipos relacionados são
marcas registradas da Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e
Miracast® são marcas registradas da Wi-Fi
Alliance.

• Wi-Fi Protected Setup™ é uma marca
comercial da Wi-Fi Alliance.

• O logotipo Wi-Fi CERTIFIED™ é uma marca
certificada da Wi-Fi Alliance.

• Para patentes DTS, consulte
http://patents.dts.com. Fabricada sob
licença da DTS, Inc. DTS, o Símbolo e DTS e
o Símbolo juntos são marcas registradas, e
DTS Digital Surround é uma marca
comercial da DTS, Inc. © DTS, Inc. Todos os
direitos reservados.

• A marca nominativa e os logotipos
Bluetooth® são marcas registradas de
propriedade da Bluetooth SIG, Inc., e
qualquer uso de tais marcas pela Sony
Corporation é feito sob licença. Outras
marcas comerciais e nomes de marca
pertencem aos seus respectivos
proprietários.

• Netflix é uma marca registrada da Netflix,
Inc.

• TUXERA é uma marca registrada da Tuxera
Inc. nos Estados Unidos e em outros países.

• O logotipo USB-IF SuperSpeed USB Trident
é uma marca registrada da USB
Implementers Forum, Inc.

• Todas as outras marcas comerciais são de
propriedade dos respectivos proprietários.

Resolução da tela:
3840 x 2160 pixels

Nota

Os nomes das companhias e os nomes de
seus produtos são marcas comerciais ou
marcas registradas das respectivas
companhias.

19

20

Guia de Ajuda

http://rd1.sony.net/help/tv/fusltn1/h_usltn/

acompanhado da Nota Fiscal correspondente.

Conserve-os em seu poder.

São Paulo - SP

(http://www.sony.com.br)

Este Termo de Garantia só tem validade quando

ATENÇÃO

Prédio 1, Condomínio e-Business

Park - Lapa - CEP: 05069-010,

Rua Werner Von Siemens, 111

reparado e as peças substituídas serão garantidos pelo

técnicas e de segurança do fabricante. O produto

1. A Garantia fica automaticamente invalidada, se:

a) não for apresentada a Nota Fiscal de venda no Brasil,

4. A EMPRESA compromete-se a empregar no reparo do

produto, componentes de reposição novos ou

recondicionados, que mantenham as especificações

III-INVALIDADE DA GARANTIA

para estes o prazo é de 90 (noventa) dias conforme

legislação.

como da Nota Fiscal correspondente.

2. Esta garantia não compreende produtos que tenham

sido adquiridos usados, recondicionados ou vendidos

“no estado”.

destina, em desacordo com as recomendações do

Manual de Instruções.

projeto, fabricação, montagem, ou solidariamente em

decorrência de vícios de qualidade do material, que o

torne impróprio ou inadequado ao consumo a que se

destina.

acessórios que acompanham este produto, sendo que

c) danos à parte externa do produto (gabinete, painel,

d) manuseio inadequado, indevido aos fins a que se

(Ni-MH), pilhas AA, pilhas AAA;

acabamentos, botões, etc.), bem como peças e

acessórios sujeitos à quebra causada por maus

tratos;

II-EXCLUDENTES DA GARANTIA

1. O presente Termo exclui despesas de transporte, frete,

restante do prazo original. Todas as peças substituídas

se tornarão propriedade da Sony Brasil Ltda.

seguro, constituídos tais itens, ônus e responsabilidade

do consumidor, além de não cobrir:

Unidade comercial:

Sony Brasil Ltda.

b) o produto for ligado em rede elétrica fora dos

c) o produto for aberto para conserto, manuseado ou

d) o número de série do produto for removido ou

alterado;

excessiva de voltagem;

tiver o circuito original alterado por técnico não

autorizado ou não credenciado;

ou documento fiscal equivalente, conjuntamente

com o Termo de Garantia;

padrões especificados ou sujeita à flutuação

2. A garantia acima mencionada não se refere aos

3. A Garantia se faz mediante a exibição deste termo, bem

legal (primeiros noventa dias), contados a partir da

aquisição pelo primeiro consumidor, contra defeitos de

b) bateria de lítio, bateria de hidreto de metal níquel

pelo prazo de 12 (doze) meses, incluído o da garantia

linha áudio, vídeo e TVs com vídeo integrado);

1. A Sony Brasil Ltda. garante o produto acima

identificado, o qual foi recebido devidamente lacrado,

cabo de microfone, cabos e espumas dos fones de

ouvido, agulha, lâmpadas de mostrador, etc. (para

a) peças que se desgastam naturalmente com o uso

regular, tais como cabeças gravadora/reprodutora,

TERMO DE GARANTIA

I-CONTEÚDO E PRAZO DE GARANTIA

A SONY se reserva ao direito de modificar os

números de sua Central de Relacionamento,

conforme necessidade.

Recomendamos que, antes do contato, confira as

informações atualizadas no endereço abaixo:

http://esupport.sony.com/BR

do Rio de Janeiro

Central de Relacionamento Sony:

4003 7669

0800 880 7669

https://www.sonylocator.com.br/

ou ligue para nossa Central de

- Capitais e regiões metropolitanas

- Demais localidades e Estado

© 2018 Sony Visual Products Inc. Impresso no Brasil

Relacionamento.

Modelos: XBR-75X905F / 65X905F /

IV-FORMA E LOCAL DE UTILIZAÇÃO DA

GARANTIA

2. Esta Garantia é válida apenas em território brasileiro.

3. O transporte do produto ao Posto de Serviço Autorizado

é de responsabilidade do consumidor.

Para encontrar o Serviço Autorizado

mais próximo, acesse:

1. Para usufruir desta garantia adicional à legal, o

consumidor deverá utilizar-se de um dos Postos de

Serviço Autorizado Sony que pode ser facilmente

localizado no site ou na Central de Relacionamento

abaixo.

h) qualquer modificação for introduzida no aparelho,

não prevista no Manual de Instruções.

f) o produto sofrer qualquer dano por acidente

g) o produto for manuseado ou usado em desacordo

com o Manual de Instruções que o acompanha;

maresia, etc.);

gases corrosivos, umidade excessiva ou em locais

com altas/baixas temperaturas, poeira, acidez, etc.;

(quebra), ou agente da natureza (raio, enchente,

55X905F

e) o produto for utilizado em ambientes sujeitos a
