Page 1

VPL-PX32

4-088-242-11(1)

Data Pr ojector

Operating Instructions Mode d’emploi Manual de instrucciones

FR ES

VPL-PX32

 2002 Sony Corporation

Page 2

WARNING

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT

RAYONNEMENT LASER NE PAS REGARDER DANS LE FAISCEAU APPAREIL A LASER DE CLASSE 2

LASER–STRAHLING, NICHT IN DEN STRAHL BLICKEN LASER KLASSE 2

MAX OUTPUT : 1mW EN60825-1 WAVE LENGTH : 645nm /A11:1996

LASER RADIATION DO NOT STARE INTO BEAM

WAVE LENGTH:645nm MAX OUTPUT:1mW

CLASS II LASER PRODUCT

COMPLIES WITH DHHS 21 CFR SUBCHAPTER J SONY CORPORATION 6-7-35 KITASHINAGAWA SHINAGAWA-KU,TOKYO,JAPAN

MANUFACTURED;

CAUTION

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

This label is located on the rear of the Remote Commander.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

This symbol is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

This symbol is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

This label is located on the side of the Remote Commander.

This label is located on the rear of the Remote Commander.

AVOID EXPOSURELASER RADIATION IS EMITTED FROM THIS APERTURE.

This label is located on the rear of the Remote Commander.

Laser light shines out of this window.

For the customers in the USA

This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

2 (GB)

Caution

use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure.

Notes

• Do not aim the laser at people or not look into the laser transmitter.

• When the Remote Commander causes malfunction, consult with qualified Sony personnel. We change the Remote Commander as new one according to the guarantee.

Page 3

For the customers in Canada

This Class A digital apparatus complies with Canadian ICES-003.

For the customers in the United Kingdom

WARNING THIS APPARATUS MUST BE EARTHED

IMPORTANT

The wires in this mains lead are coloured in accordance with the following code:

Green-and-Yellow: Earth Blue: Neutral

Brown: Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol I or coloured green or green-and-yellow. The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black. The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

Voor de klanten in Nederland

Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

The socket-outlet should be installed near the equipment

and be easily accessible.

Warning on power connection

Use a proper power cord for your local power supply.

The United States, Continental UK, Ireland, Japan Canada Europe Australia, New Zealand

Plug type VM0233 290B YP-12A COX-07 — Female end VM0089 386A YC-13B COX-02 VM0310B YC-13 Cord type SJT SJT H05VV-F H05VV-F N13237/CO-228 VCTF Rated Voltage & Current 10A/125V 10A/125V 10A/250V 10A/250V 10A/250V 7A/125V Safety approval UL/CSA UL/CSA VDE VDE VDE DENAN

.........................................................................................................................................................................................................

YP332

1) Use the correct plug for your country.

3 (GB)

Page 4

4 (GB)

Page 5

Table of Contents

Overview

Setting up and projecting

Precautions ............................................................... 7 (GB)

Features..................................................................... 8 (GB)

Location and Function of Controls......................... 9 (GB)

Front/Left Side ......................................................... 9 (GB)

Rear/Right Side/Bottom........................................... 9 (GB)

Control panel.......................................................... 11 (GB)

Connector panel ..................................................... 12 (GB)

Remote Commander .............................................. 13 (GB)

Installing the Projector........................................... 14 (GB)

Connecting.............................................................. 15 (GB)

Connecting with a Computer ................................. 15 (GB)

English

Connecting with a VCR/15k RGB/Component

Equipment......................................................... 18 (GB)

Selecting the Menu Language............................... 19 (GB)

Projecting ................................................................ 19 (GB)

Effective tools for your presentation ..................... 21 (GB)

Adjustments and settings using the menu

Using the MENU...................................................... 22 (GB)

The PICTURE CTRL Menu ..................................... 22 (GB)

The INPUT SETTING Menu .................................... 24 (GB)

The SET SETTING Menu ........................................ 26 (GB)

The INSTALL SETTING Menu ................................ 27 (GB)

Installation

Installation Examples............................................. 28 (GB)

Floor Installation.................................................... 28 (GB)

Ceiling Installation................................................. 29 (GB)

Notes for Installation.............................................. 30 (GB)

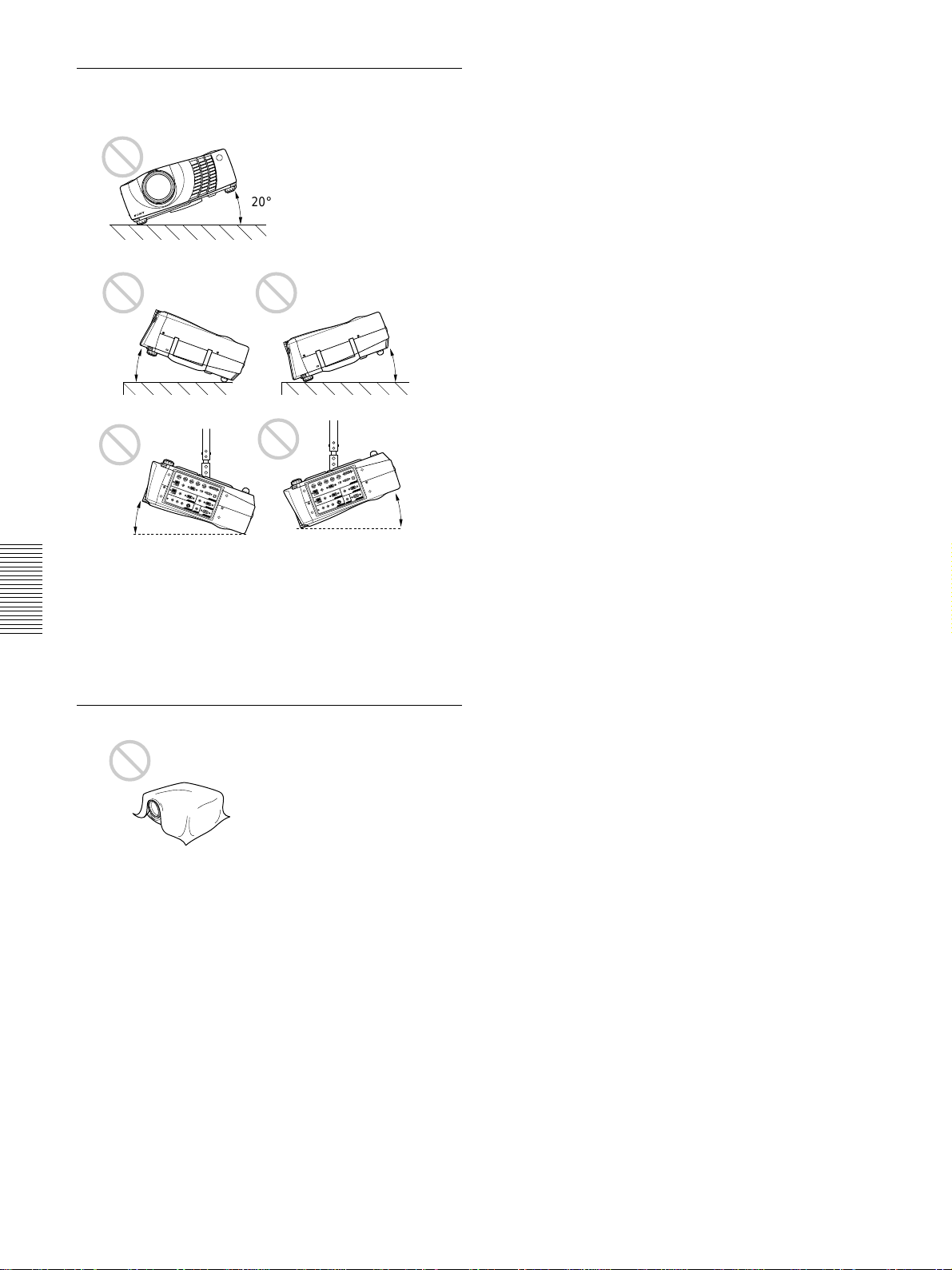

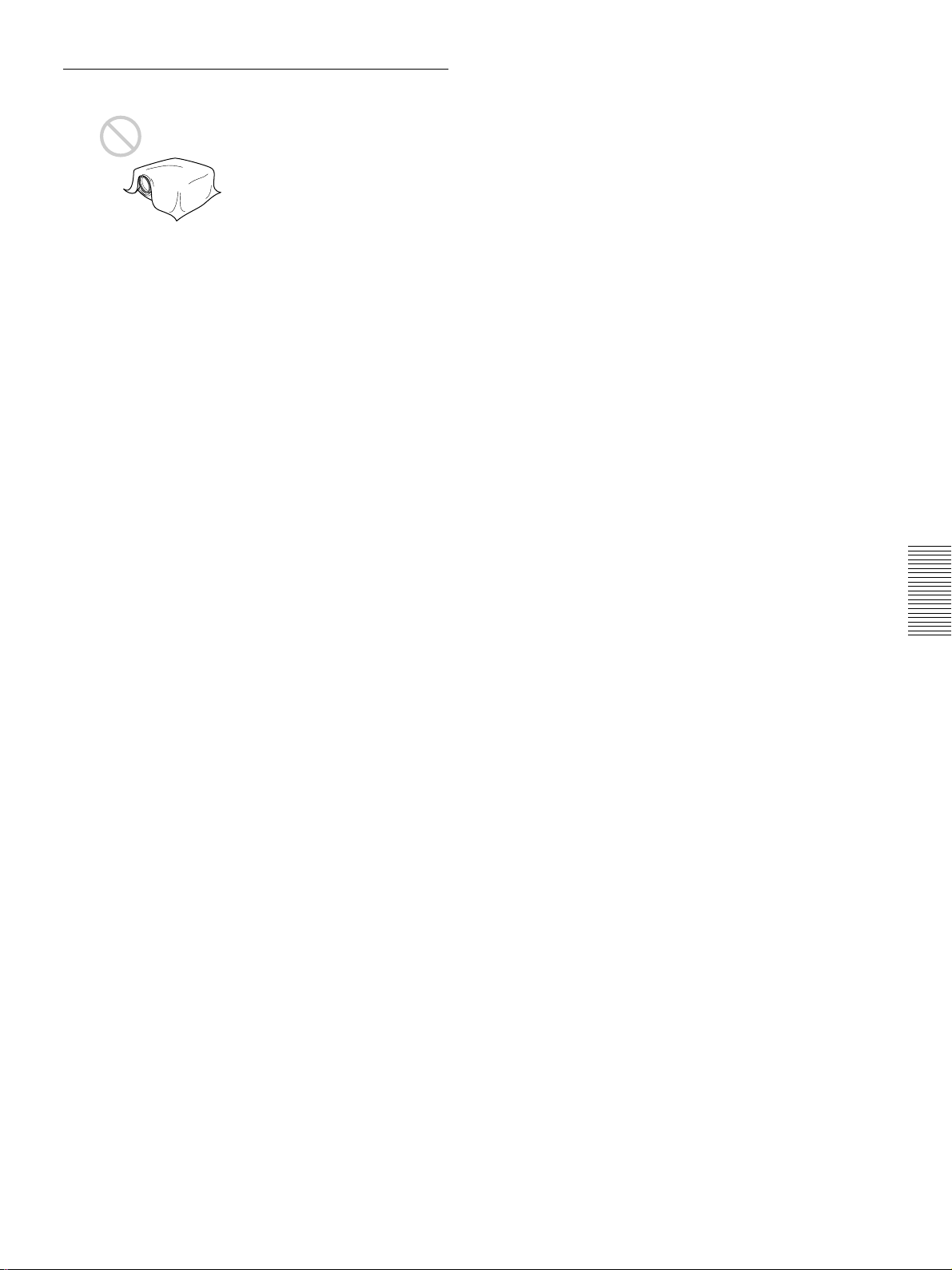

Unsuitable Installation ........................................... 30 (GB)

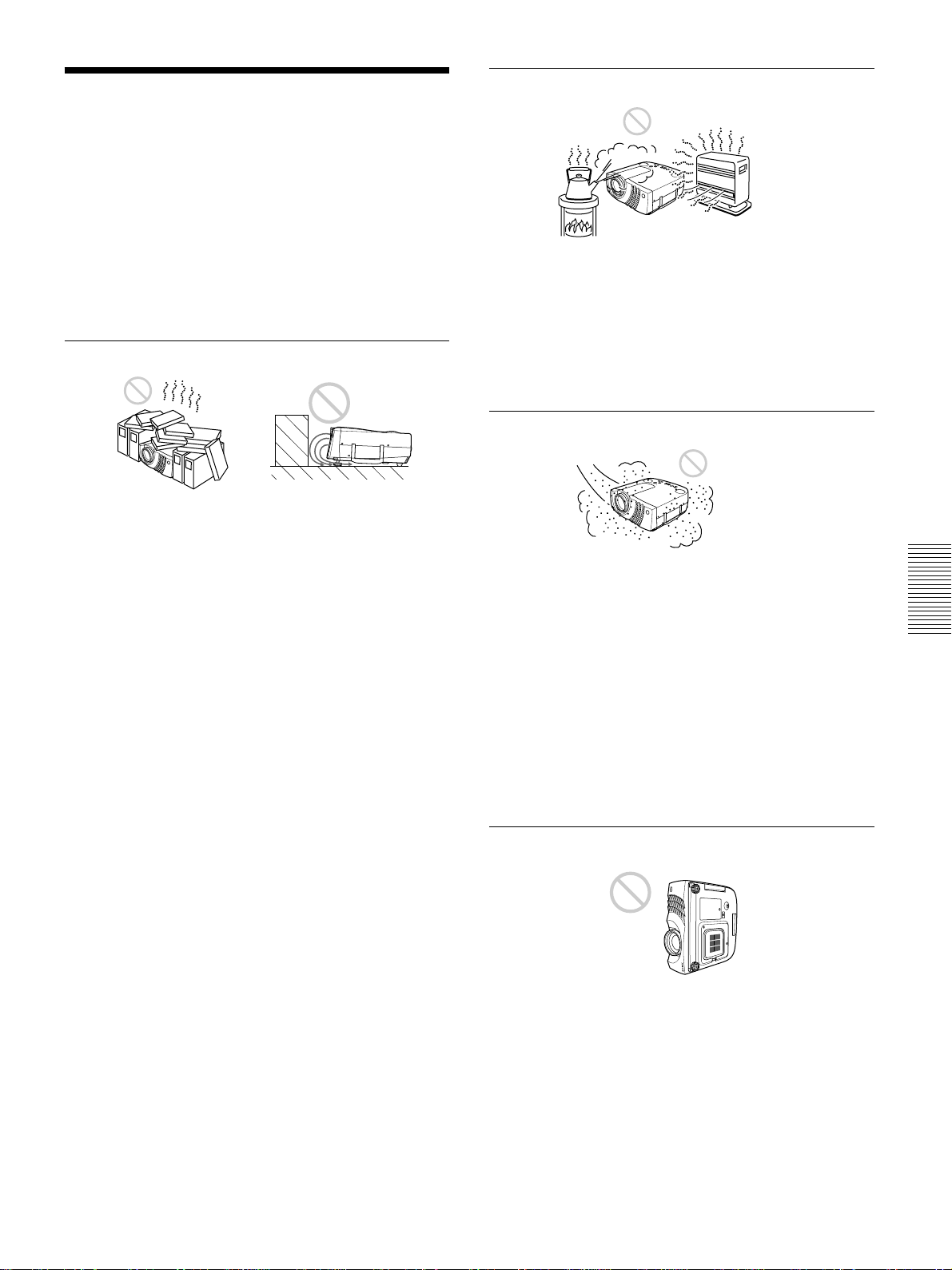

Unsuitable Conditions for Use............................... 30 (GB)

5 (GB)

Page 6

Maintenance

Other

Maintenance............................................................ 32 (GB)

Replacing the Lamp ............................................... 32 (GB)

Cleaning the Air Filter ........................................... 33 (GB)

Troubleshooting ..................................................... 34 (GB)

Specifications ......................................................... 36 (GB)

Index ........................................................................ 42 (GB)

6 (GB)

Page 7

Precautions

On safety

•Check that the operating voltage of your unit is identical with the voltage of your local power supply.

•Should any liquid or solid object fall into the cabinet, unplug the unit and have it checked by qualified personnel before operating it further.

•Unplug the unit from the wall outlet if it is not to be used for several days.

•To disconnect the cord, pull it out by the plug. Never pull the cord itself.

•The wall outlet should be near the unit and easily accessible.

•The unit is not disconnected to the AC power source (mains) as long as it is connected to the wall outlet, even if the unit itself has been turned off.

•Do not look into the lens while the lamp is on.

•Do not aim the laser at people or not look into the laser transmitter.

•Do not place your hand or objects near the ventilation holes — the air coming out is hot.

•Be careful not to catch your fingers by the adjuster when you lift up the projector. Do not push hard on the top of the projector with the adjuster out.

On preventing internal heat build-up

After you turn off the power with the I / 1 key on the Remote Commander or on the control panel, do not disconnect the unit from the wall outlet while the cooling fan is still running.

Caution

The projector is equipped with ventilation holes (intake) on the bottom and ventilation holes (exhaust) on rear. Do not block or place anything near these holes, or internal heat build-up may occur, causing picture degradation or damage to the projector.

On cleaning

•To keep the cabinet looking new, periodically clean it with a soft cloth. Stubborn stains may be removed with a cloth lightly dampened with a mild detergent solution. Never use strong solvents, such as thinner, benzene, or abrasive cleansers, since these will damage the cabinet.

•Avoid touching the lens. To remove dust on the lens, use a soft dry cloth. Do not use a damp cloth, detergent solution, or thinner.

•Clean the filter at regular intervals every 300 hours.

On repacking

Overview

On illumination

•To obtain the best picture, the front of the screen should not be exposed to direct lighting or sunlight.

•Ceiling-mounted spot lighting is recommended. Use a cover over fluorescent lamps to avoid lowering the contrast ratio.

•Cover any windows that face the screen with opaque draperies.

•It is desirable to install the projector in a room where floor and walls are not of light-reflecting material. If the floor and walls are of reflecting material, it is recommended that the carpet and wall paper be changed to a dark color.

•Save the original shipping carton and packing material; they will come in handy if you ever have to ship your unit. For maximum protection, repack your unit as it was originally packed at the factory.

On data projector

The data projector is manufactured using highprecision technology. You may, however, see tiny black points and/or bright points (red, blue, or green) that continuously appear on the data projector. This is a normal result of the manufacturing process and does not indicate a malfunction.

7 (GB)

Page 8

Features

High brightness, high picture quality

•High brightness

The high aperture ratio LCD panel with a microlens and the 200 W UHP lamp allow high brightness (light output 3000 ANSI lumen) and excellent uniformity on the picture.

•High resolution

By adopting three 1.3-inch, approximately 790,000pixels XGA panels, this projector can project sharp picture with the resolutions of 1024 × 768 pixels for RGB input and 750 horizontal TV lines for video input.

•High picture performance

This projector utilizes 3D Digital Gamma correction for good picture uniformity. And the internal RGB enhancer provides sharper RGB images.

Easy presentation

•Remote Commander with mouse control and laser pointer functions

With the built-in mouse receiver, you can operate a computer with the Remote Commander. For presentations, you can use the laser pointer built into the Remote Commander.

•Digital ZOOM and HELP keys on the Remote

Commander

The Digital ZOOM allows you to enhance your presentation by zooming in on the image. The HELP key will be helpful if you encounter a problem during operation.

•High portability This projector is compact-7.2kg (15lb 14oz), portable size. With such a feature, a carrying handle contributes to a convenient carrying, and you can carry it everywhere you want.

Multi scan compatibility

Simple setup

•Sony original high performance APA (Auto Pixel Alignment) function

You can get the clearest picture automatically by simply pressing the APA key when the signal is input from a computer.

•Simple setup with external equipment This projector has 43 kinds of preset data for input signals. You can get a suitable picture by connecting an equipment with supplied cable and pressing the APA key.

•USB, Digital RGB and 5BNC connectors USB equipment (e.g., USB mouse) allows you to expand your system. The Digital RGB connector allows you to connect the projector to a Digital RGB equipment. The 5BNC input connector allows you to connect the projector to a workstation output highresolution signals and to connect the projector to a computer from a long distance.

•Scan converter built-in

This projector has a built-in scan converter which converts the input signal within 1024 × 768 pixels.

•Accept various input signals

This projector accepts video signals of the composite, S video, and component as well as the 15k RGB, VGA

, SVGA1), XGA1) and SXGA

signals, which all can be displayed.

•Compatible with six color systems

NTSC

3.58, PAL, SECAM, NTSC 4.43

, PAL-M or PAL-N color system can be selected automatically or manually.

Other functions

Plug & Play

This projector complies with DDC1 and DDC2B. (DDC1 and DDC2B are the Display Data Channel

TM)3)

(DDC When connecting a DDC1 host system, the projector synchronizes with V.CLK that follows the VESA standard and outputs EDID (Extended Display Identification Data) to the data line. When connecting a DDC2B host system, the projector automatically switches to the appropriate communication mode.

standard in the VESA standard.)

1) VGA, SVGA, XGA and SXGA are registered trademarks of the International Business Machines Corporation, U.S.A.

2) NTSC4.43 is the color system used when playing back a video recorded on NTSC on an NTSC4.43 system VCR.

3) DDCTM is a registered trademark of the Video Electronics Standard Association.

8 (GB)

Page 9

Location and Function of

Location and Function of Controls

1 Zoom ring

Adjusts the size of the picture.

Controls

Front/Left Side

1qa

qs 0

45 7

2 Focus ring

Adjusts the picture focus.

3 Lens

Open the lens cap before projection.

4 Ventilation holes (exhaust)

5 Front remote control detector (SIRCS receiver)

6 Adjuster

When a picture is projected on the out of the screen, adjust the picture using this adjuster.

For details on how to use the adjusters, see “How to use the adjuster” on page 10 (GB).

7 Security lock

Connects to an optional security cable (made by Kensington)

8 Carrying handle

Pull up the handle from the projector for carrying.

. Home page address: http://www.kensington.com/

Rear/Right Side/Bottom

9 Left speaker

0 Control panel

For details, see “Control panel” on page 11 (GB).

qa Right speaker

qs Lens hood

qd Rear remote control detector (SIRCS receiver)

qf AC IN socket

Connects the supplied AC power cord.

qg Rear speaker

qh Lamp cover

qj Ventilation holes (intake)/air filter cover

Notes

•Do not place anything near the ventilation holes as it may cause internal heat build-up.

•Do not place your hand or objects near the ventilation holes — the air coming out is hot.

1) Kensington and MicroSaver are registered trademarks of Kensington Technology Group.

9 (GB)

Page 10

Location and Function of Controls

qk Air filter cover button

Used to remove the air filter cover.

For details, see “Cleaning the Air Filter” on page 33 (GB).

Note

Clean the air filter every 300 hours to ensure optimal performance.

ql Adjuster buttons

w; Connector panel

For details, see page 12 (GB).

How to use the adjuster

To adjust the height

Adjust the height of the projector as follows:

1 Lift the projector and press the adjuster buttons.

The adjusters will extend from the projector.

Adjuster buttons

2 While pressing the buttons, lower the projector.

Then, release the buttons. The adjusters will lock, then the height of the projector will be fixed. For fine adjustment, turn the adjusters to the right and the left.

10 (GB)

Notes

•Be careful not to let the projector down on your fingers.

•Do not push hard on the top of the projector with the adjusters out.

Page 11

Location and Function of Controls

Control panel

LAMP/

TEMP/

POWER

COVER

FAN

1234

VOL +

VOL -

HELP

RESET

INP

1 VOL +/– keys

Adjust the volume of the built-in speakers and output

level of the AUDIO jack.

+ : Increases the volume. – : Decreases the volume.

2 Arrow keys (M/m/</,)

Used to select the menu or to make various adjustments.

3 MENU key

Displays the on-screen menu. Press again to clear the

menu.

4 HELP key

If you need help information during an operation, press this key to display help messages. The Help menu lists error recoveries depending on problem type.

5 Indicators

LAMP/COVER: Lights up or flashes under the

following conditions:

• Lights up when the lamp has reached the end of its life or becomes a high temperature.

• Flashes when the lamp cover or air filter cover is not secured firmly.

TEMP (Temperature)/FAN: Lights up or flashes

under the following conditions:

• Lights up when temperature inside the projector becomes unusually high.

• Flashes when the fan is broken.

ON/

SAVING

STANDBY

890qa

• Lights in green when the power is turned on.

• Flashes in green while the cooling fan runs after

I / 1

turning off the power with the

key. The fan runs for about 120 seconds after turning off the power. The ON/STANDBY indicator flashes quickly for the first 40 seconds. During this time, you cannot turn the power back on with the

For details on the LAMP/COVER and the TEMP/FAN indicators, see page 35 (GB).

I / 1

key.

6 I / 1 (on / standby) key

Turns on and off the projector when the projector is in the standby mode. The ON/STANDBY indicator lights in green when the power is turned on.

When turning off the power, press the I /

key twice following the message on the screen, or press and hold the key for about one second.

For details on steps for turning off the power, see “To turn off the power” on page 21 (GB).

7 INPUT key

Selects the input signal. Each time you press the key, the input signal switches as follows:

B INPUT-A B INPUT-B

S-VIDEO b VIDEO b

The audio signals are common to the VIDEO and S-VIDEO.

8 LIGHT key

If you press this key while the power is on, the keys on the control panel will be displayed in orange. Press this key to turn off the light.

9 APA (Auto Pixel Alignment) key

Adjusts a picture to be projected clearest automatically while a signal from the computer is input. Adjust the shift (up/down and left/right) at the

same time automatically.

POWER SAVING: Lights up when the projector is

in the power saving mode. When POWER SAVING in the SET SETTING menu is set to ON, the projector goes into the power saving mode if no signal is input for 10 minutes. Although the lamp goes out, the cooling fan keeps running. In the power saving mode, any key does not function for the first 40 seconds. The power saving mode is canceled when a signal is input or any key is pressed.

ON/STANDBY: Lights up or flashes under the

following conditions:

• Lights in red when the AC power cord is plugged into the wall outlet. Once in the standby mode, you can turn on the projector with the

I / 1

key.

Note

Press the APA key when the full image is displayed on the screen. If there are black edges around the image, the APA function will not function properly and the image may extend beyond the screen.

q; RESET key

Resets the value of an item back to its factory preset value. This key functions when the menu or a setting item is displayed on the screen.

qa ENTER key

Enters the settings of items in the menu system.

11 (GB)

Page 12

Location and Function of Controls

Connector panel

Right side

VIDEO IN

CONTROL S

REMOTE

RS-232C

PLUG IN POWER

OUTPUT

MONITOR

INPUT A

DIGITAL

USB

DIGITAL RGB

R/R-Y/PRB/B-Y/PBSYNC/HD VDG/Y

VIDEO IN

RS-232C

MONITOR

USB

DIGITAL RGB

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/P

INPUT B

S VIDEO VIDEO AUDIO

REMOTE

OUTPUT

INPUT A

1 INPUT A connectors

1 2 3

INPUT A

DIGITAL RGB

DIGITAL

RGB RGB

5BNC

USB

R/R-Y/P

B/B-Y/PBSYNC/HD VDG/Y

1DIGITAL RGB/5BNC/RGB switch: Selects

DIGITAL RGB, 5BNC or RGB on INPUT A connectors. Select the appropriate position depending on the input signal. DIGITAL RGB: Signal input from DIGITAL

RGB connector.

5BNC: Signal input from the 5BNC connector. RGB: Signal input from the RGB connector.

2RGB input connector (HD D-sub 15-pin,

female): Connects to the monitor output on a

computer using the supplied cable. This connector only accepts signals from a computer.

35BNC input connectors (R/R-Y/P

B, SYNC/HD, VD connectors) (BNC type):

Y/P

Connect to a high-resolution computer or VCR where signals are transmitted long distances; for example, when the projector has been hung from the ceiling. According to the connected equipment, computer, component (R-Y/Y/B-Y), HDTV or DTV (DTV GBR, DTV YP

BPR) signal is selected.

RGB RGB

5BNC

S VIDEO VIDEO AUDIO

INPUT B

B/B-Y/PBSYNC/HD VDG/Y

(MONO)

MOUUSEAUDIOAUDIO RGB

MOUUSEAUDIORGB

(MONO)

MOUSEAUDIORGB

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

R, G/Y, B/B-

4DIGITAL RGB input connector (DFP 20-pin,

TMDS): Connects to a digital RGB output

connector on external equipment.

5USB connector: Connects your computer or

USB equipment.

A plug: (Right, for downstream, 4-pin):

Connects to USB

B plug: (Left, for upstream, 4-pin):

equipment

Connects to a computer. If you connect the projector and a computer, the projector automatically assumes that a USB mouse is connected; this allows you to control the mouse from the Remote Commander.

6MOUSE (13-pin) connector: Connects to the

mouse port on a computer to control the mouse function using the supplied mouse cable.

7AUDIO (stereo mini-jack) jack: Connects to the

audio output on a computer.

2 INPUT B connectors

Connect to external equipment such as a computer. You can control the mouse signal with the Remote Commander.

RGB input (HD D-sub 15-pin, female): Connects

to the monitor output on a computer using the supplied cable. This connector only accepts signals from a computer.

AUDIO (stereo mini-jack): Connects to the audio

output on a computer.

MOUSE (13-pin): Connects to the mouse port on a

computer to control the mouse function using the supplied mouse cable.

3 VIDEO IN jacks

Connect to external video equipment such as a VCR.

S VIDEO (mini DIN 4-pin):

Connects to the S video

output (Y/C video output) on video equipment.

VIDEO (phono type): Connects to the composite

video output.

AUDIO input L (MONO)/R (phono type): Connect

to the audio output of equipment. For stereo equipment, use both the L and R jacks; for monaural equipment, use the L (MONO) jack only. The audio signals are common to the VIDEO and

S VIDEO.

4 CONTROL S IN/PLUG IN POWER (DC 5V output) jack

Connects to the control S out jacks of the Sony equipment. Connects to the CONTROL S OUT jack on the supplied Remote Commander when using it as a wired Remote Commander. In this case, you do not need to install the batteries in the Remote Commander, since the power is supplied from this jack.

5 RS-232C connector (D-sub 9-pin, female)

Connects to a computer to operate the projector from the computer.

12 (GB)

Page 13

Location and Function of Controls

6 OUTPUT connectors

MONITOR (HD D-sub 15-pin, female): Connects

to the video input connector on the monitor. Outputs signals from the selected channel in the INPUT A (RGB or 5BNC) or INPUT B (RGB) connector. This connector does not output any signals from the DIGITAL RGB connector.

AUDIO (phono type): Connects to external active

speakers. The volume of the speakers can be controlled by the VOLUME +/– keys on the Remote Commander or the VOL +/– keys on the control panel.

Remote Commander

The keys which have the same names as on the

control panel function identically.

wf wd

ws wa w; ql

qk qj

qh qg

Note

There may be no LENS key in your Remote Commander. Moreover, the position of the HELP key and the FREEZE key on your Remote Commander may differ.

Notes on laser beam

•Do not look into the laser transmitter.

•Do not aim the laser at people.

I / 1

1 2 MUTING keys

Cut off the picture and sound.

key

PIC: Cuts off the picture. Press again to restore the

picture.

AUDIO: Cuts off the sound from speakers and

AUDIO jack. Press again or press the VOLUME + key to restore the sound.

COMMAND OFF

PJ NETWORK

LENS

APA

MENU/

TAB

D ZOOM

MUTING

VOLUME

FREEZE

ENTER

RESET/ ESCAPE

FUNCTION

RM-PJM15

PROJECTOR

qd,qf

AUDIO

PIC

INPUT

D KEYSTONE

HELP

LASER

CLICK

1 2 3

4 5 6 7 8 9

q; qa

3 INPUT key 4 D KEYSTONE key

Corrects the trapezoidal distortion caused by the projection angle. Use the arrow keys (M/m/</,) to display the image as a rectangle.

5 HELP key

If you need help information during an operation, press this key to display help messages.

6 FREEZE key

This key does not work in the unit.

7 Laser transmitter 8 Joy stick

Functions as a mouse of a computer connected to the unit.

9 Arrow keys (M/m/</,) 0 R CLICK key

Functions as a right button on a mouse of a computer connected to the unit.

qa ENTER key qs FUNCTION 1/2/3 keys

This key does not work in the unit.

qd Strap holder

Attaches the supplied strap.

qf CONTROL S OUT jack (stereo minijack)

Connects to the CONTROL S IN jack on the projector with the connecting cable (not supplied) when using the Remote Commander as a wired one. In this case, you do not need to install the batteries since the power is supplied via the CONTROL S IN jack on the projector.

qg RESET/ESCAPE key

Functions as a RESET key.

qh D ZOOM +/– key

Enlarges the image at a desired location on the screen.

+: Pressing the + key once displays the icon. This

icon indicates the point you want to enlarge. Use an arrow key (M/m/</,) to move the icon to the point to be enlarged. Press the + key repeatedly until the image is enlarged to your requirements.

–: Pressing the – key reduces an image that has been

enlarged with the D ZOOM + key.

qj L CLICK key

Functions as a left button on a mouse of a computer connected to the unit.

13 (GB)

Page 14

Location and Function of Controls / Installing the Projector

qk MENU/TAB key

Functions as a MENU key.

ql APA (Auto Pixel Alignment) key w; VOLUME +/– keys wa LEMS key

This key does not work in the unit.

ws PJ/NETWORK (Projector/Network) selector switch

Set this switch to PJ always.

wd COMMAND ON/OFF switch

When this switch is set to OFF, no key on the Remote Commander function. This saves the battery power.

wf Transmission indicator

Lights up when you press a key on the Remote Commander. This indicator does not light up when you use the laser pointer.

wg Infrared transmitter wh LASER key

Emits laser beam from the laser transmitter when you press this key.

Installing the Projector

This section describes the installation arrangements for installing the projector.

Horizontal center of the screen

The distance between the lens and the screen varies depending on the size of the screen. Use the following table as a guide.

Battery installation

1 Push and slide to open the lid, then install the two

size AA (R6) batteries (supplied) with the correct polarity.

Slide while pressing down on the lid.

Be sure to install the battery from the # side.

2 Replace the lid.

Notes on batteries

•Make sure that the battery orientation is correct when inserting batteries.

•Do not mix an old battery with a new one, or different types of batteries.

•If you will not use the Remote Commander for a long time, remove the batteries to avoid damage from battery leakage. If batteries have leaked, remove them, wipe the battery compartment dry and replace the batteries with new ones.

Distance between the screen and the center of the lens

Unit: m (feet)

Screen

size 40 60 80 100 120 150 200 300

(inches)

Minimum 1.5 2.3 3.1 3.9 4.6 5.8 7.8 11.7

Distance (4.9) (7.5) (10.0) (12.6) (15.2) (19.1) (25.5) (38.4)

Maximum 1.8 2.8 3.7 4.7 5.7 7.1 9.5 14.3

Distance (6.0) (9.1) (12.3) (15.4) (18.6) (23.3) (31.2) (46.9)

Notes on Remote Commander operation

•Make sure that there is nothing to obstruct the infrared beam between the Remote Commander and the remote control detector on the projector.

•The operation range is limited. The shorter the distance between the Remote Commander and the projector is, the wider the angle within which the commander can control the projector.

14 (GB)

Page 15

Connecting

Connecting with a Computer

This section describes how to connect the projector to

a computer.

You can control the projector from your computer by using USB equipment. For details, see “Using USB equipment (e.g., USB mouse)”.

Also refer to the instruction manual of equipment to be connected.

Notes

•This unit accepts the VGA, SVGA, XGA or SXGA

signals. However, we recommend you to set the output signal of your computer to the XGA.

•If you set your computer, such as a notebook type

IBM PC/AT the display of your computer and the external monitor, the picture of the external monitor may not appear properly. In such cases, set the output mode of your computer to output the signal to only the external monitor.

For details, refer to the operating instructions supplied with your computer.

•The RGB input connectors of the INPUT A/B and

DIGITAL RGB connector of the INPUT A comply with the VESA DDC2B. If your computer or graphics board is compatible with DDC, turn on the power of the equipment as follows: 1 Connect the projector to the computer with the HD

D-sub 15-pin cable.

2 Turn on the power of the projector. 3 Boot up the computer.

compatible, to output the signal to both

When making connections, be sure to:

•turn off all equipment before making any connections.

•use the proper cables for each connection.

•insert the plugs of the cables properly; plugs that are

not fully inserted often generate noise. When pulling out a cable, be sure to pull it out from the plug, not the cable itself.

Notes

•Connect all the connecting cables to the INPUT A connector when you input a signal from the INPUT A connector. Connect all the cables to the INPUT B connector when you input a signal from the INPUT B connector as well.

•Supplied mouse cables may not work properly according to your computer.

Setting up and projecting

1) IBM and PC/AT are a trademark and a registered trademark of International Business Machines Corporation, U.S.A.

15 (GB)

Page 16

Connecting

When connecting with an IBM PC/AT compatible computer

DIGITAL

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

RGB RGB

5BNC

VIDEO IN

S VIDEO VIDEO AUDIO

INPUT B

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

to INPUT A or INPUT B

Mouse cable SIC-S21 (for serial)(not supplied)/ S22 (for PS/2) (supplied)

Stereo audio connecting cable (not supplied)*

* Use a no-resistance connecting cable.

Speaker

Monitor cable SMF-410 (not supplied)

Right side

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

DIGITAL RGB

HD D-sub 15-pin cable (supplied)

USB

When connecting with a Macintosh

computer

To connect a Macintosh computer equipped with video output connector of a type having two rows of pins, use a commercially available plug adaptor. In this case, however, you can not control the mouse of the computer by the Remote Commander.

Monitor

to monitor out

to audio out

to serial port or to mouse port

Computer

Note

Set the DIGITAL RGB/5BNC/RGB switch to RGB (right) when you connect the computer to the INPUT A connector.

1) Macintosh is a registered trademark of Apple Computer, Inc.

16 (GB)

Page 17

Connecting

Using the DIGITAL RGB (TMDS) connector

Connect the computer to the DIGITAL RGB (TMDS) connector on the connector panel.

DIGITAL

Right side

Remote cable

to RS-232C port

Computer

RGB RGB

5BNC

CONTROL S

REMOTE

RS-232C

PLUG IN POWER

OUTPUT

MONITOR

INPUT A

DIGITAL

RGB RGB

USB

DIGITAL RGB

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

Digital signal cable SMF-D102 (not supplied)

SMF-D110 (not supplied)

VIDEO IN

S VIDEO VIDEO AUDIO

INPUT B

5BNC

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Mouse cable

Stereo audio connecting cable (not supplied)*

* Use a no-resistance connecting cable.

Using USB equipment (e.g., USB mouse)

Connect the USB equipment to the USB connector on the connector panel. You can connect your computer to the projector via the RGB connector, 5BNC connector or DIGITAL RGB connector. (The example below uses the RGB connector.)

DIGITAL

RGB RGB

Right side

Other USB equipment

USB cable A type-B type (supplied)

5BNC

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

DIGITAL RGB

VIDEO IN

CONTROL S

S VIDEO VIDEO AUDIO

PLUG IN POWER

INPUT B

DIGITAL

RGB RGB

5BNC

USB

R/R-Y/PRB/B-Y/PBSYNC/HD VDG/Y

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Stereo audio connecting cable (not supplied)*

* Use a no-resistance connecting cable.

HD D-sub 15-pin cable (supplied)

to monitor out

to audio out

to digital RGB out

to audio out

to mouse port

to USB

port

Computer

Note

Notes

•Use the proper mouse cable for your computer.

Set the DIGITAL RGB/5BNC/RGB switch to the suitable position depending on the connection.

•You can use a USB mouse. For details, see “Using USB equipment (e.g., USB mouse)”.

•Set the DIGITAL RGB/5BNC/RGB switch to

DIGITAL RGB (left).

•To connect digital RGB equipment, use the digital signal cable (SMF-D102 or SMF-D110) (not supplied). Do not use other cables — noise may appear on the image.

On the USB function

When connecting the projector to a computer by using the USB cable for the first time, the computer recognizes the following devices automatically.

1 USB hub (general use) 2 USB human interface device (wireless mouse

function)

3 USB human interface device (projector control

function)

Note

The computer also recognizes the device connected to the downstream connector on the projector.

If you use the DIGITAL RGB (TMDS) connector, the MONITOR connector will not output image signals.

Recommended operating environment

When you use the USB function, connect your computer as illustrated above. The USB function can be used on a computer loaded with Windows

98,

Windows 98 SE or Windows 2000 preinstall models.

1) Windows is registered trademark of Microsoft Corporation (U.S.A. and other countries).

17 (GB)

Page 18

Connecting / Selecting the Menu Language

Notes

•As the projector recognizes the USB mouse when the computer is connected to the USB connector, do not connect anything to the MOUSE connector.

•Your computer may not start correctly when connected to the projector via the USB cable. In this case, disconnect the USB cable, restart the computer, then connect the computer to the projector using the USB cable.

•This projector is not guaranteed for suspend, standby mode. When you use the projector in suspend, standby mode, disconnect the projector from the USB port on the computer.

•Operations are not guaranteed for all the recommended computer environments.

Connecting with a VCR/15k RGB/ Component Equipment

This section describes how to connect the projector with a VCR, external active speakers, and 15k RGB/ component equipment. Also refer to the instruction manuals of the equipment to be connected.

DIGITAL

RGB RGB

5BNC

REMOTE

OUTPUT

INPUT A

BNC Cable (not supplied)

Right side

RS-232C

MONITOR

USB

DIGITAL RGB

to RGB/ component output

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

VIDEO IN

S VIDEO VIDEO AUDIO

INPUT B

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Stereo audio connecting cable (not supplied)

to audio output

When making connections, be sure to:

•turn off all equipment before making any connections.

•use the proper cables for each connection.

•insert the plugs of the cables properly; plugs that are

not fully inserted often generate noise. When pulling out a cable, be sure to pull it out from the plug, not the cable itself.

Right side

VIDEO IN

REMOTE

OUTPUT

INPUT A

CONTROL S

RS-232C

MONITOR

DIGITAL RGB

PLUG IN POWER

DIGITAL

RGB RGB

USB

R/R-Y/P

S-Video cable (not supplied)

S VIDEO VIDEO AUDIO

INPUT B

5BNC

B/B-Y/PBSYNC/HD VDG/Y

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Audio/video cable (not supplied)

15k RGB/Component equipment

Notes

•Set the aspect ratio using ASPECT in the INPUT SETTING menu according to the input signal.

•To connect a 15k RGB/Component equipment, select the COMPUTER/COMPONENT/DTV

BPR/DTV GBR in the INPUT-A in the SET

YP SETTING menu according to the input signal.

•Use the composite sync signal when you input the external sync signal from 15k RGB/component equipment.

Connecting to a HDTV 1035/60i

Since the screen ratio of a high definition image is 16:9 and 576 lines are displayed in the vertical direction, the image displayed is not a highdefinition image.

Active speakers

18 (GB)

to S video output

to audio/video outputs

VCR

Page 19

Projecting

Selecting the Menu Language

You can select the language for displaying in the menu and other on screen displays. The factory setting is ENGLISH.

LAMP/

TEMP/

POWER

COVER

FAN

4, 5, 6 3

VOL +

VOL -

HELP

RESET

INPUT

APA

1 Plug the AC power cord into the wall outlet. 2 Press the I /

key to turn on the power.

SAVING

ON/

STANDBY

Projecting

VOL +

VOL -

HELP

RESET

LAMP/

COVER

TEMP/

FAN

INPUT

APA

ON/STANDBY indicator

POWER

ON/

SAVING

STANDBY

APA key

(Front)

Rear remote control detector

2 3

3 Press the MENU key.

The menu display appears.

4 Select the icon of SET SETTING Menu, the third

one, with the M or m key, then press the , or ENTER key.

The SET SETTING Menu appears.

SET SETTING

STATUS: ON INPUT-A: COMPUTER AUTO INPUT SEL: LANGUAGE: ENGLISH SPEAKER: ON POWER SAVING: SIRCS RECEIVER:

OFF

OFF FRONT&REAR

INPUT-A

5 Select LANGUAGE with the M or m key, then

press the , or ENTER key.

6 Select the language desired with the M or m key,

then press the < or ENTER key.

COMMAND

OFF

APA key

PJ NETWORK

LENS

APA

MENU/

TAB

D ZOOM

PIC

MUTING

AUDIO

VOLUME

FREEZE

ENTER

RESET/

ESCAPE

FUNCTION

RM-PJM15

PROJECTOR

INPUT

D KEYSTONE

HELP

LASER

CLICK

2 3

1 After all equipment is connected completely, plug

the AC power cord into the wall outlet. The ON/STANDBY indicator lights in red and the

projector goes into the standby mode.

2 Press the I /

key.

The menu changes into the selected language .

To clear the menu display

Press the MENU key.

The menu display disappears automatically if no key is pressed for one minute.

The ON/STANDBY indicator lights in green.

3 Turn on equipment connected to the projector.

Press the INPUT key to select the input source. INPUT-A:Selects audio and video signals input

from the INPUT A connector.

19 (GB)

Page 20

Projecting

INPUT-B: Selects audio and video signals input

from the INPUT B connector.

VIDEO: Selects audio and video signals input

from the AUDIO/VIDEO (VIDEO IN) jacks.

S-VIDEO:Selects audio and video signals input

from the AUDIO/S VIDEO (VIDEO IN) jacks.

Note

The AUDIO (VIDEO IN) jacks are used as audio outputs of both VIDEO and S-VIDEO.

4 Turn the zoom ring to adjust the size of the

picture.

5 Turn the focus ring to adjust the focus.

Note

Looking into the lens when projecting may cause injury to your eyes.

To Press

•“ADJUSTING” appears on the screen. Press the APA key again during the adjustment to restore the original screen.

•“Complete!” appears on the screen when the picture is adjusted properly. The picture may not be adjusted properly depending on the kinds of input signals.

•Adjust the items in the INPUT SETTING menu when you adjust the picture manually.

For details, see page 24 (GB).

To correct the trapezoid

When the projecting image is a trapezoid, change the projector’s position/height by moving the adjuster.

For details on “How to use the adjuster”, see page 10 (GB).

If the image is still a trapezoid, correct it in DIGIT KEYSTONE in the INSTALL SETTING menu.

When the base edge is longer than the upper edge as shown in the figure below:

Adjust the volume

Cut off the sound the AUDIO MUTING key on the Remote

Cut off the picture

the VOL +/– keys on the control panel or the VOLUME +/– keys on the Remoter Commander.

Commander. To restore the sound, press the AUDIO MUTING key again or press the VOL + key on the control panel or the VOLUME + key on the Remote Commander.

the PIC MUTING key on the Remote Commander. To restore the picture, press the PIC MUTING key again.

To get the clearest picture

You can get the suitable picture when a signal from the computer is input. Press the APA key. The picture is automatically adjusted to be projected clearest.

Notes

•Adjust the signal when the still picture is displayed on the screen.

•Press the APA key when the full image is displayed on the screen. If there are black edges around the image, the APA function will not function properly and the image may extend beyond the screen.

•If you switch the input signal or re-connect a computer, press the APA key again to get the suitable picture.

Set the value to negative.

When the upper edge is longer than the base edge as shown in the figure below:

Set the value to positive.

For details on “DIGIT KEYSTONE”, see page 27 (GB).

20 (GB)

Page 21

Projecting

To turn off the power

1 Press the I /

“Power OFF?” appears on the screen.

Note

The message will disappear if you press any key except the I / key for five seconds.

2 Press the I /

The ON/STANDBY indicator flashes in green and the fan continues to run for about 120 seconds to reduce the internal heat. Also, the ON/STANDBY indicator flashes quickly for the first 40 seconds. During this time, you will not be able to turn the power back on with the I /

key.

key, or if you do not press any

key.

3 Unplug the AC power cord from the wall outlet

after the fan stops running and the ON/STANDBY indicator lights in red.

Effective tools for your presentation

To enlarge the image (Digital Zoom function)

You can select a point in the image to enlarge.

1 Press the D ZOOM + key on the Remote

Commander.

The Digital Zoom icon appears at the center of the image.

Digital Zoom icon

2 Move the icon to the point on the image you want

to enlarge. Use the arrow keys (M/m/</,) to move the icon.

When you cannot confirm the on-screen message

When you cannot confirm the on-screen message in a certain condition, you can turn off the power by

holding the I /

Note

Do not unplug the AC power cord while the fan is still running; otherwise, the fan will stop although the internal heat is still high, leading to breakdown of the projector.

key for about one second.

About the air filter cleaning

Clean the air filter every 300 hours to ensure

optimal performance.

3 Press the D ZOOM + key again.

The image where the icon is located is enlarged. By pressing the + key repeatedly, the image size increases. (ratio of enlargement: max. 4 times)

Use the arrow keys(M/m/</,) to scroll the enlarged image.

To return the image back to its original size

Press the D ZOOM – key on the Remote Commander.

To use the Laser Pointer function

Press the LASER key on the Remote Commander. The laser pointer appears. The pointer is helpful in indicating a particular point on the screen.

21 (GB)

Page 22

Using the MENU / The PICTURE CTRL Menu

Using the MENU

The projector is equipped with an on-screen menu for making various adjustments and settings.

To select the language used in the menu, see page 26 (GB).

1 Press the MENU key.

The menu display appears. The bar on the icon of the currently selected menu is highlighted in yellow.

About the memory of the settings

The settings are automatically stored in the projector memory.

When no signal is input

When there is no input signal, “NO INPUT–Cannot adjust this item.” appears on the screen, and each item cannot be adjusted.

PICTURE CTRL

CONTRAST: 80 BRIGHT: 50 RGB ENHANCER: GAMMA MODE: COLOR TEMP: LOW

30 GRAPHICS

INPUT-A

2 Use the M or m key to select a menu, then press

the , or ENTER key. The selected menu appears.

Menus Setting items

SET SETTING

STATUS: ON INPUT-A: COMPUTER AUTO INPUT SEL: LANGUAGE: ENGLISH SPEAKER: ON POWER SAVING: SIRCS RECEIVER:

OFF

OFF FRONT&REAR

INPUT-A

3 Make setting or adjustment on an item.

For details on setting individual items, see the relevant menu pages.

To clear the menu display

Press the MENU key. The menu display disappears automatically if no key is pressed for one minute.

The PICTURE CTRL Menu

The PICTURE CTRL (control) menu is used for adjusting the picture. Unadjustable items depending on the input signal are not displayed in the menu.

When the video signal is input

PICTURE CTRL

CONTRAST: 80 BRIGHT: 50 COLOR: 50 HUE: 50 SHARP: 50 D.PICTURE: ON COLOR TEMP: LOW COLOR SYS: AUTO

When the RGB signal is input

PICTURE CTRL

CONTRAST: 80 BRIGHT: 50 RGB ENHANCER: GAMMA MODE: COLOR TEMP: LOW

30 GRAPHICS

VIDEO

INPUT-A

To reset items that have been adjusted

Press the RESET key. “Complete!” appears on the screen and the settings appearing on the screen will be reset to their factory preset values. Items which can be reset are:

•“CONTRAST”, “BRIGHT”, “COLOR”, “HUE”, “SHARP” and “RGB ENHANCER” in the PICTURE CTRL menu.

•“DOT PHASE”, “SIZE H” and “SHIFT” in the INPUT SETTING menu.

22 (GB)

Operation

1. Select an item

Use the M or m key to select the item, then press the , or ENTER key.

2. Adjust an item

• When changing the adjustment level: To increase the number, press the M or , key.

Page 23

The PICTURE CTRL Menu

To decrease the number, press the m or < key. Press the ENTER key to restore the original screen.

• When changing the setting: Press the M or m key to change the setting. Press the ENTER or < key to restore the original screen.

CONTRAST

Adjusts the picture contrast. The higher the setting, the greater the contrast. The lower the setting, the lower the contrast.

BRIGHT

Adjusts the picture brightness. The higher the setting, the brighter the picture. The lower the setting, the darker the picture.

COLOR

Adjusts color intensity. The higher the setting, the greater the intensity. The lower the setting, the lower the intensity.

GAMMA MODE

Selects a gamma correction curve.

GRAPHICS: Improves the reproduction of half

tones. Photos can be reproduced in natural tones.

TEXT: Contrasts black and white. Suitable for

images that contain lots of text.

COLOR TEMP

Adjusts the color temperature.

HIGH: Makes the white color bluish. LOW: Makes the white color reddish.

COLOR SYS (System)

Selects the color system of the input signal.

AUTO: Automatically selects one of the following

signals: NTSC

PAL-M/N: Automatically selects one of the

following signals: PAL-M/PAL-N, NTSC Normally, set to AUTO. If the picture is distorted or colorless, select the color system according to the input signal.

3.58, PAL, SECAM, NTSC4.43.

3.58.

Adjustments and settings using the menu

HUE

Adjusts color tones. The higher the setting, the picture becomes greenish. The lower the setting, the picture becomes purplish.

SHARP

Adjusts the picture sharpness. The higher the setting, the sharper the picture. The lower the setting, the softer the picture.

RGB ENHANCER

Adjusts the picture sharpness when the RGB signals

are input.

The higher the setting, the sharper the picture. The lower the setting, the softer the picture.

D. (Dynamic) PICTURE

Emphasizes the black color.

ON: Emphasizes the black color to produce a bolder

“dynamic” picture.

OFF: Reproduces the dark portions of the picture

accurately, in accordance with the source signal.

Input signals and adjustable/setting items

Item Input signal

Video or Compo- HDTV RGB1)B&W S video (Y/C) nent

CONTRAST BRIGHT COLOR –– HUE

SHARP – RGB

ENHANCER D. PICTURE

GAMMA – – – – MODE

COLOR TEMP

COLOR SYS

: Adjustable/can be set

– : Not adjustable/can not be set

(NTSC3.58/

4.43 only)

––– –

––

(15k 60/50 only)

–––

––

1) The RGB signals of a computer

23 (GB)

Page 24

The INPUT SETTING Menu

The INPUT SETTING menu is used to adjust the input signal. Unadjustable items depending on the input signal are not displayed in the menu.

When the video signal is input

INPUT SETTING

ASPECT: 16:9 SHIFT H: 200 V: 30

VIDEO

SIZE H

Adjusts the horizontal size of picture input from the INPUT A/B connector. The higher the setting, the larger the horizontal size of the picture. The lower the setting, the smaller the horizontal size of the picture. Adjust the setting according to the dots of the input signal. For details on the suitable value for the preset signals, see page 25 (GB).

SHIFT

When the RGB signal is input

INPUT SETTING

DOT PHASE: 0 SIZE H: 1056 SHIFT H: 200 V: 30 SCAN CONV: ON

NO.01 VIDEO/60

INPUT-A

NO.17 800x600

Memory No.

Signal type

Memory No.

Signal type

Operation

1. Select an item

Use the M or m key to select the item, then press the , or ENTER key.

2. Adjust an item

• When changing the adjustment level: To increase the number, press the M or , key. To decrease the number, press the m or < key. Press the ENTER key to restore the original screen.

• When changing the setting: Press the M or m key to change the setting. Press the ENTER or < key to restore the original screen.

Adjusts the position of the picture input from the INPUT A/B connectors or VIDEO IN jacks. H adjusts the horizontal position of the picture. V adjusts the vertical position of the picture. As the setting for H increases, the picture moves to the right, and as the setting decreases, the picture moves to the left. As the setting for V increases, the picture moves up, and as the setting decreases, the picture moves down. Use the < or the , key to adjust the horizontal position and the M and m key for the vertical position.

ASPECT

Sets the aspect ratio of the picture. When inputting 16:9 (squeezed) signal from equipment such as a DVD player, set to 16:9.

4:3 : When the picture with ratio 4:3 is input. 16:9 : When the picture with ratio 16:9 (squeezed) is

input.

SCAN CONV (Scan converter)

Converts the signal to display the picture according to the screen size.

ON: Displays the picture according to the screen

size. The picture will lose some clarity.

OFF: Displays the picture while matching one pixel

of input picture element to that of the LCD. The picture will be clear but the picture size will be smaller.

DOT PHASE

Adjusts the dot phase of the LCD panel and the signal input from the INPUT A/B connector. Adjust the picture further for finer picture after the picture is adjusted with pressing the APA key. Adjust the picture to where it looks clearest.

24 (GB)

Note

When the XGA or SXGA signal is input, this item will not be displayed.

Page 25

The INPUT SETTING Menu

Input signals and adjustable/setting items

Item Input signal

Video or 15k RGB/ S video (Y/C) Component

DOT –– – PHASE

SIZE H –– – SHIFT ASPECT –– SCAN ––– –

CONV

: Adjustable/can be set

– : Not adjustable/can not be set

About the preset memory No.

This projector has 43 kinds of preset data for input signals (the preset memory). The memory number of the current input signal and the signal type are displayed when the preset signal is input. This projector automatically detects the signal type. When the signal is registered to the preset memory, a suitable picture is displayed on the screen according to the signal type. You can adjust the picture through the INPUT SETTING menu.

This projector also has 20 kinds of user memories for each INPUT-A/B. When an unpreset signal is input for the first time, memory number is displayed as 0. If the input signal is adjusted in the INPUT SETTING menu, the setting via INPUT-A/B is stored. When more than 20 user memories are registered for each INPUT-A/B, the newest memory is automatically stored over the oldest one.

HDTV RGB1)B&W

(lower

than

SVGA

only)

Preset signals

Memory Preset signal No.

1 Video 60 Hz 2 Video 50 Hz 3

15k RGB/Component 60 Hz 15.734 59.940

15k RGB/Component 50 Hz 15.625 50.000 or

HDTV 33.750 60.000

640 × 350 7 8

640 × 400 9 10 11

640 × 480 12 13 14 15 16

800 × 600 17 18 19 20 21

832 × 624 22

1024 × 768 23 24 25 26 27

1152 × 864 SXGA VESA 70 Hz 28 29 30

1152 × 900 31 32

1280 × 960 SXGA VESA 60 Hz 33 34

1280 × 1024 SXGA VESA 43 Hz 35 36 37 38

VGA mode 1 VGA VESA2) 85 Hz PC-98013) Normal VGA mode 2 VGA VESA 85 Hz VGA mode 3 Macintosh 13” VGA VESA 72 Hz VGA VESA 75 Hz VGA VESA 85 Hz SVGA VESA 56 Hz SVGA VESA 60 Hz SVGA VESA 72 Hz SVGA VESA 75 Hz SVGA VESA 85 Hz Macintosh 16” XGA VESA 43 Hz XGA VESA 60 Hz XGA VESA 70 Hz XGA VESA 75 Hz XGA VESA 85 Hz

SXGA VESA 75 Hz SXGA VESA 85 Hz Sunmicro LO 61.795 65.960 H-neg V-neg 1504 Sunmicro HI 71.713 76.047

SXGA VESA 75 Hz

SGI-5 SXGA VESA 60 Hz SXGA VESA 75 Hz SXGA VESA 85 Hz

fH fV Sync (kHz) (Hz)

15.734 59.940 H-neg V-neg

15.625 50.000 H-neg V-neg S on G/Y

Composite sync

31.469 70.086 H-pos V-neg 800

37.861 85.080 H-pos V-neg 832

24.823 56.416 H-neg V-neg 848

31.469 70.086 H-neg V-pos 800

37.861 85.080 H-neg V-pos 832

31.469 59.940 H-neg V-neg 800

35.000 66.667 H-neg V-neg 864

37.861 72.809 H-neg V-neg 832

37.500 75.000 H-neg V-neg 840

43.269 85.008 H-neg V-neg 832

35.156 56.250 H-pos V-pos 1024

37.879 60.317 H-pos V-pos 1056

48.077 72.188 H-pos V-pos 1040

46.875 75.000 H-pos V-pos 1056

53.674 85.061 H-pos V-pos 1048

49.724 74.550 H-neg V-neg 1152

35.524 43.479 H-pos V-pos 1264

48.363 60.004 H-neg V-neg 1344

56.476 69.955 H-neg V-neg 1328

60.023 75.029 H-pos V-pos 1312

68.677 84.997 H-pos V-pos 1376

63.995 70.016 H-pos V-pos 1472

67.500 75.000 H-pos V-pos 1600

77.487 85.057 H-pos V-pos 1568

Composite sync

60.000 60.000 H-pos V-pos 1800

75.000 75.000 H-pos V-pos 1728

46.433 43.436 H-pos V-pos 1696

53.316 50.062 S on G 1680

63.974 60.013 H-pos V-pos 1696

79.976 75.025 H-pos V-pos 1688

91.146 85.024 H-pos V-pos 1728

SIZE H

1472

PC Component 480/60P

575/50P 575/50P

1080/50I 1080/50I

720/60P 720/60P

720/50P 720/50P

480/60P ( ) 31.470 60.000 S on G

ouble frequency

NTSC

ouble frequency

( ) 31.250 50.000 S on G

PAL

28.130 50.000

45.000 60.000

37.500 50.000

1) The RGB signals of a computer

2) VESA is a registered trademark of Video Electronics Standard Association.

3) PC-98 is a registered trademark of NEC Corporation.

25 (GB)

Page 26

The INPUT SETTING Menu / The SET SETTING Menu

Since the data is recalled from the preset memory about the following signals, you can use these preset data by adjusting SIZE H. Make fine adjustment by adjusting SHIFT.

Signal Memory No. SIZE H

Super Mac-2 23 1312 SGI-1 23 1320 Macintosh 19” 25 1328 Macintosh 21” 28 1456 Sony News 36 1708 PC-9821 36 1600

1280 × 1024 WS Sunmicro 37 1664

Note

When the aspect ratio of input signal is other than 4:3, a part of the screen is displayed in black.

The SET SETTING Menu

The SET SETTING menu is used for changing the settings of the projector.

STATUS (on-screen display)

Sets up the on-screen display.

ON: Shows all of the on-screen displays. OFF: Turns off the on-screen displays except for the

menus, a message when turning off the power, and warning messages.

For details on the warning messages, see page 35 (GB).

INPUT-A

Selects the computer, component, DTV YPBPR or DTV GBR signal input from the 5BNC connector.

Note

If the setting is not correct, “Please check INPUT-A setting.” appears on the screen and the color of the picture becomes strange or the picture is not displayed.

AUTO INPUT SEL

When set to ON, the projector detects input signals in the following order: INPUT-A/INPUT-B/VIDEO/SVIDEO. It indicates the input channel when the power is turned on or the INPUT key is pressed.

SET SETTING

STATUS: ON INPUT-A: COMPUTER AUTO INPUT SEL: LANGUAGE: ENGLISH SPEAKER: ON POWER SAVING: SIRCS RECEIVER:

OFF

OFF FRONT&REAR

INPUT-A

Operation

1. Select an item

Use the M or m key to select the item, then press the , or ENTER key.

2. Change the setting

Press the M or m key to change the setting. To restore the original screen, press the ENTER or

key.

LANGUAGE

Selects the language used in the menu and on-screen displays. Available languages are: English, French, German, Italian, Spanish, Japanese and Chinese.

SPEAKER

Set to OFF to cut off the sound of the internal speakers. When set to OFF, “SPEAKER OFF” appears on the screen when you turn on the power.

26 (GB)

Page 27

The SET SETTING Menu/The INSTALL SETTING Menu

POWER SAVING

When set to ON, the projector goes into the power saving mode if no signal is input for 10 minutes.

SIRCS RECEIVER

Selects the remote control detectors (SIRCS receiver) on the front and rear of the projector.

FRONT & REAR: Activates both the front and rear

detectors.

FRONT: Activates the front detector only. REAR: Activates the rear detector only.

The INSTALL SETTING Menu

The INSTALL SETTING menu is used for changing the settings of the projector.

INSTALL SETTING

KEYSTONE MEM: DIGIT KEYSTONE: INSTALLATION: LAMP MODE: STANDARD

ON 0 CEILING-FRONT

INPUT-A

KEYSTONE MEM

ON: DIGIT KEYSTONE setting is stored.

The data is retrieved when the projector power is turned on. The setting will remain the same every time.

OFF: DIGIT KEYSTONE is reset to 0 when the

power is turned on next time.

DIGIT KEYSTONE

Corrects the trapezoid caused by the projection angle. If the base edge is longer, set a negative value; if the upper edge is longer, set a positive value to square the image.

INSTALLATION

Sets to reverse the picture horizontally or vertically.

FLOOR-FRONT: The picture is not reversed. CEILING-FRONT: The picture is reversed

horizontally and vertically.

FLOOR-REAR: The picture is reversed

horizontally.

CEILING-REAR: The picture is reversed

vertically.

LAMP TIMER: 234h

Operation

1. Select an item

Use the M or m key to select the item, then press the , or ENTER key.

2. Adjust an item

• When changing the adjustment level: To increase the number, press the M or , key. To decrease the number, press the m or < key. Press the ENTER key to restore the original screen.

• When changing the setting: Press the M or m key to change the setting. Press the ENTER or < key to restore the original screen.

Note

In case of using a mirror, be careful of installation since the picture may be reversed.

LAMP MODE

Sets the lamp brightness in the projection.

STANDARD: Illuminates with normal brightness. LOW: Reduces fan noise and power consumption.

Compared with the STANDARD setting, the brightness of an image projecting under the LOW setting will be low. If the LAMP MODE is set to LOW, the next time the power is turned on, the lamp will use the STANDARD setting for the first minute, and then go to LOW.

LAMP TIMER

Indicates how long the lamp has been turned on.

Note

This only displays the time. You cannot alter the display.

27 (GB)

Page 28

Installation Examples

Floor Installation

Wall

Center of the screen

a: Distance between the screen and the center of the lens b: Distance from the floor to the center of the lens c: Distance from the floor to the foot of the projector x: Free

Distance from the front of the cabinet and the center of the lens

Center of the lens

Screen size (inches) 40 60 80 100 120 150 180 200 250 300

Minimum

Maximum

1490 2280 3060 3850 4630 5810 6990 7770 9740 11700

(58 3/4) (89 7/8) (120 1/2) (151 5/8) (182 3/8) (228 7/8) (275 1/4) (306) (383 5/8) (460 3/4)

1820 2780 3740 4700 5660 7100 8540 9500 11900 14300

(71 3/4) (109 1/2) (147 3/8) (185 1/8) (222 7/8) (279 5/8) (336 3/8) (374 1/8) (468 5/8) (563 1/8)

x–305 x–457 x–610 x–762 x–914 x–1143 x–1372 x–1524 x–1905 x–2286

(12) (18) (24) (30) (36) (45) (54) (60) (75 1/8) (90 1/8)

x–394 x–546 x–699 x–851 x–1003 x–1232 x–1461 x–1613 x–1994 x–2375

(15 5/8) (21 5/8) (27 5/8) (33 5/8) (39 5/8) (48 5/8) (57 5/8) (63 5/8) (78 5/8) (93 5/8)

Standard lens: 10 mm (13/32 inches)

Unit: mm (inches)

Floor

To calculate the installation measurement (unit: mm)

SS: screen size diagonal (inches) a (minimum) = {(SS × 50.18/1.3102) – 75.10104} × 1.025 a (maximum) = {(SS × 64.518746/1.3102) – 107.8977} × 0.975 b = x – (SS/1.3102 × 9.984) c = x – (SS/1.3102 × 9.984 + 89)

28 (GB)

Page 29

Installation Examples

Ceiling Installation

When installing the projector on the ceiling, use the PSS-610 Projector Suspension Support.

a: Distance between the screen and the center of the lens b: Distance between the ceiling and the center of the lens x: Distance between the ceiling and the center of the screen

Center of the screen

For ceiling installation, consult with qualified Sony personnel.

PSS-610 Projector Suspension Support

(not supplied)

Ceiling

Center of the lens

Distance from the front of the cabinet and the center of the lens

Installation

Standard lens: 10 mm (13/32 inches)

Wall

Unit: mm (inches)

Screen size (inches) 80 100 120 150 180 200 250 300

Minimum

Maximum

3060 3850 4630 5810 6990 7770 9740 11700

(120 1/2) (151 5/8) (182 3/8) (228 7/8) (275 1/4) (306) (383 5/8) (460 3/4)

3740 4700 5660 7100 8540 9500 11900 14300

(147 3/8) (185 1/8) (222 7/8) (279 5/8) (336 3/8) (374 1/8) (468 5/8) (563 1/8)

b+610 b+762 b+914 b+1143 b+1372 b+1524 b+1905 b+2286

(24) (30) (36) (45) (54) (60) (75 1/8) (90 1/8)

231/256/281/331/356/381 mm (9 1/8/10 1/8/11 1/8/13 1/8/14 1/8/15 inches) adjustable when using PSS-610

To calculate the installation measurement (unit: mm)

SS: screen size diagonal (inches) a (minimum) = {(SS × 50.18/1.3102) – 75.10104} × 1.025 a (maximum) = {(SS × 64.518746/1.3102) – 107.8977} × 0.975 x = b + (SS/1.3102 × 9.984)

29 (GB)

Page 30

Notes for Installation

Unsuitable Installation

Do not install the projector in the following situations. These installations may cause malfunction or damage to the projector.

Poorly ventilated

•Allow adequate air circulation to prevent internal heat build-up. Do not place the unit on surfaces (rugs, blankets, etc.) or near materials (curtains, draperies) that may block the ventilation holes. When the internal heat builds up due to the block-up, the temperature sensor will function with the message “High temp.! Lamp off in 1 min.” The power will be turned off automatically after one minute.

•Leave space of more than 30 cm (11 around the unit.

•Be careful that the ventilation holes may inhale tininess such as a piece of paper.

•If you put something in front of the front ventilation holes, the exhaust may be inhaled into the projector through the ventilation holes at the bottom, causing the internal temperature to rise, which activates the protection circuit. Install the projector so that the exhaust is not blocked.

/8 inches)

Very dusty

Avoid installing the unit in a location where there is a lot of dust; otherwise, the air filter will be obstructed. The dust blocking the air through the filter may cause raising the internal heat of the projector. Clean it up periodically.

Unsuitable Conditions for Use

Do not do any of the following.

Toppling of the unit

Avoid using as the unit topples over on its side. It may cause malfunction.

Tilting front/rear and right/left

20°

Highly heated and humid

•Avoid installing the unit in a location where the temperature or humidity is very high, or temperature is very low.

•To avoid moisture condensation, do not install the unit in a location where the temperature may rise rapidly.

30 (GB)

20°

Avoid using as the unit tilts more than 20 degrees. Do not install the unit other than on the floor or ceiling. These installation may cause malfunction.

20°

Page 31

Blocking the ventilation holes

Avoid using something to cover over the ventilation

holes; otherwise, the internal heat may build up.

Notes for Installation

31 (GB)

Page 32

Maintenance

Notes

•If the lamp breaks, consult with qualified Sony personnel.

•Pull out the lamp unit by holding the handle. If you touch the lamp unit, you may be burned or injured.

•When removing the lamp unit, make sure it remains horizontal, then pull straight up. Do not tilt the lamp unit. If you pull out the lamp unit while tilted and if the lamp breaks, the pieces may scatter, causing injury.

Replacing the Lamp

When it is time to replace the lamp, replace the lamp promptly with a new LMP-P201 Projector Lamp. The lamp reaches the end of its life after about 1500 hours for the STANDARD setting, or about 3000 hours for the LOW setting in the LAMP MODE. When it is time to change the lamp, a message which says, “Please replace the LAMP.” will be displayed.

2 Open the lamp cover by loosening one screw with

the Philips screwdriver (supplied with the LMPP201 Projector Lamp).

3 Loosen two screws on the lamp unit with the

Philips screwdriver.

When replacing the lamp after using the projector

Turn off the projector, then unplug the power cord. Wait for at least an hour for the lamp to cool.

Note

The lamp becomes a high temperature after turning off the projector with the I / 1 key. If you touch the lamp, you may scald your finger. When you replace the lamp, wait for at least an hour for the lamp to cool.

1 Place a protective sheet (cloth) beneath the

projector. Hold the projector handle and turn the projector toward the control panel as shown below.

4 While holding the handle and keeping the lamp

unit horizontal, pull straight up.

5 Insert the new lamp all the way in until it is

securely in place. Tighten the screws. Fold down the handle.

Note

When replacing the lamp, be sure it is on a flat and stable surface.

32 (GB)

Notes

•Be careful not to touch the glass surface of the lamp.

•The power will not turn on if the lamp is not secured properly.

Page 33

Maintenance

6 Close the lamp cover and tighten the screw. 7 Turn the projector back over. 8 Connect the power cord and turn the projector to

the standby mode.

9 Press the following keys on the control panel in

the following order for less than in five seconds each: RESET, <, ,, ENTER.

Notes

•Be sure to use the LMP-P201 Projector Lamp for replacement. If you use lamps other than LMP-P201, the projector may cause a malfunction.

•Be sure to turn off the projector and unplug the power cord before replacing the lamp.

•Do not put your hands into the lamp replacement spot, or not fall any liquid or object into it to avoid electrical shock or fire.

Disposal of used projector lamp

As the materials used in this lamp are similar to those of a fluorescent lamp, you should dispose of a used projector lamp in the same way as a fluorescent lamp.

3 Peel off the air filter. (The air filter is secured

with Velcro tape (3).)

4 Remove the dust from the filter with a vacuum

cleaner.

5 Install the air filter as shown in the figure. Install

the air filter cover on the projector.

Notch

Maintenance

Cleaning the Air Filter

The air filter should be cleaned every 300 hours.

When it becomes difficult to remove the dust from the filter, replace the filter with a new one.

To clean the air filter, follow the steps below:

1 Turn off the power and unplug the power cord. 2 Remove the air filter cover while holding down

the air filter cover button on the filter cover.

Notes

•Just placing the air filter on the Velcro tapes will not lock the air filter in place. When installing the air filter, place it on the air filter cover and attach by pressing down hard on the three Velcro tapes. Make sure that the air filter is not bent.

•Set the air filter correctly (straight) in the air filter cover. If the air filter is not straight, the filter may malfunction.

•If the air filter is excessively dirty, wash it with a mild detergent solution and dry it in a shaded place. If the dust cannot be removed, replace the air filter with the supplied new one.

•The air filter has front and back sides. Make sure you install the air filter in the right direction. Check the notch on the filter as shown in the figure above and install properly.

•Be sure to attach the air filter cover firmly; the power will not be turned on if it is not closed securely.

33 (GB)

Page 34

Troubleshooting

If you encounter a problem during operation, press the HELP key to display the help messages.

You can get these kinds of help messages:

•Image: A menu is not displayed. Colors are not correct.

•Sound: Sound is not output correctly.

•Other: The indicator lights up/flashes.

If you still have a problem after consulting the help messages, please check the following. If the problem persists, contact your Sony dealer.

Power

Symptom

The power is not turned on.

Cause

The power has been turned off and on with the I / 1 key at a short interval.

The lamp cover is detached.

The air filter cover is detached. Close the air filter cover securely


Symptom

No picture.

The picture is noisy. Noise may appear on the background

On-screen display does not appear.

Cause

Cable is disconnected or not connected properly.

Input selection is incorrect. Select the input source correctly using the INPUT

The picture is cut off. Press the PIC MUTING key to release the muting The computer signal is not set to output

to external monitor. The computer signal is set to output to

both the LCD of the computer and external monitor.

depending on the combination of the numbers of dot input from the connector and numbers of pixel on the LCD panel.

STATUS in the SET SETTING menu has been set to OFF.

Remedy

Wait for about 120 seconds before turning on the

(see page 21 (GB))

power

Close the lamp cover securely

32 (GB))

33 (GB))

Remedy

Check that the proper connections have been made

key

function Set the computer signal to output to external

monitor Set the computer signal to output only to external

monitor

Change the desktop pattern on the connected computer.

Set STATUS in the SET SETTING menu to ON

(see page 26 (GB))

(see pages 15 (GB) to 18 (GB))

(see page 19 (GB))

(see page 20 (GB))

(see page 15 (GB))

(see page

34 (GB)

Page 35

Sound

Troubleshooting

Symptom

No Sound.

When inputting sound through AUDIO jack, sound comes through one channel only.

Others

Symptom

The LAMP/COVER indicator flashes.

The LAMP/COVER indicator lights up.

The TEMP/FAN indicator flashes.

The TEMP/FAN indicator lights up.

Both LAMP/COVER and TEMP/FAN indicators light up.

Cause

Cable is disconnected or not connected properly.

The sound is cut off. Press the AUDIO MUTING key to release the Monaural sound is being input through

the AUDIO jack.

Cause

The lamp cover or the air filter cover is detached.

The lamp has reached the end of its life.

The lamp becomes a high temperature. Wait for 120 seconds to cool down the lamp and

The fan is broken.

The internal temperature is unusually high.

The electric system failed.

Remedy

Check that the proper connections have been made

(see pages 15 (GB) to 18 (GB))

muting function Input stereo sound.

Remedy

Attach the cover securely

(see page 20 (GB))

(see pages 32 (GB) and

33 (GB)).

Replace the lamp

turn on the power again Consult with qualified Sony personnel.

Check to see if nothing is blocking the ventilation holes.

Consult with qualified Sony personnel.

(see page 32 (GB)).

(see page 21 (GB))

Warning messages

Use the list below to check the meaning of the messages displayed on the screen.

Message

High temp.! Lamp off in 1 min.

Frequency is out of range!

Please check INPUT-A setting.

Please replace the LAMP. It is time to replace the lamp. Please replace the lamp.

Meaning Remedy

Internal temperature is too high. Turn off the power.

Check to see if nothing is blocking the ventilation holes.

This input signal cannot be projected as the frequency is out of the acceptable range of the projector.

The resolution setting of the output signal of a computer is too high.

You have input RGB signal from the computer when INPUT-A in the SET SETTING menu is set to COMPONENT, DTV YP

BPR or DTV GBR.

Input a signal that is within the range of the frequency.

Set the setting of output to the XGA

(GB)).

Set INPUT-A correctly

Caution messages

Use the list below to check the meaning of the messages displayed on the screen.

Message

NO INPUT No input signal Check connections Not applicable!

SPEAKER OFF

Meaning Remedy

You have pressed the wrong key. SPEAKER in the SET SETTING menu

has been set to OFF.

Press the appropriate key. Set SPEAKER to ON if necessary

(GB))

(see page 15 (GB) to 18 (GB))

(see page 15

(see page 26 (GB))

(see page 26

35 (GB)

Page 36

Specifications

Speaker Wide frequency range 3 speakers

Specifications

Optical characteristics

Projection system 3 LCD panels, 1 lens, projection

system, Woofer: 65 mm (2 diameter, max. 3 W

Tweeter: 45 mm (1

diameter, max. 1 W × 2

/8 inches)

/16 inches)

(stereo)

system

LCD panel 1.3-inch TFT SONY LCD panel

with micro-lens array,

Input/Output

2,359,296 pixels (1024 × 768 pixels × 3)

Lens Approx. 1.3 times zoom lens

f 50.8 to 64.0 mm/F 1.7 to 2.0 Lamp 200 W UHP Projection picture size

Range: 40 to 300 inches (diagonal

measure) Light output ANSI lumen

3000 lm

Throwing distance 40-inch: 1490 to 1820 mm

(58

/4 to 71 3/4 inches)

60-inch: 2280 to 2780 mm

(89

/8 to 109 1/2 inches)

80-inch: 3060 to 3740 mm

(120

/2 to 147 3/8 inches)

100-inch: 3850 to 4700 mm

(151

/8 to 185 1/8 inches)

120-inch: 4630 to 5660 mm

(182

/8 to 222 7/8 inches)

150-inch: 5810 to 7100 mm

(228

/8 to 279 5/8 inches)

180-inch: 6990 to 8540 mm

(275

/4 to 336 3/8 inches)

200-inch: 7770 to 9500 mm

(306 to 374

/8 inches)

250-inch: 9740 to 11900 mm

(383

/8 to 468 5/8 inches)

300-inch: 11700 to 14300 mm

(460

/4 to 563 1/8 inches)

Video/audio input VIDEO: phono type

Composite video: 1 Vp-p ±2 dB sync negative (75 ohms terminated)

S VIDEO: Y/C mini DIN 4-pin

type (male) Y (luminance): 1 Vp-p ±2 dB sync negative (75 ohms terminated) C (chrominance): burst

0.286 Vp-p ±2 dB (NTSC) (75 ohms terminated), burst 0.3 Vp-p ±2 dB (PAL) (75 ohms terminated)

AUDIO: Phono type × 2

500 mVrms, impedance more than 47 kilohms

INPUT A HD D-sub15-pin (female)/ 5BNC

(female)/ Digital Interface Switched

Analog RGB:HD D-sub15-pin

(female) R: 0.7 Vp-p ±2 dB (75 ohms terminated) G: 0.7 Vp-p ±2 dB (75 ohms terminated) G with sync: 1 Vp-p ±2 dB sync negative (75 ohms terminated)

Electrical characteristics

Color system NTSC3.58/PAL/SECAM/NTSC4.43/

PAL-M/PAL-N system,

switched automatically/manually Resolution 750 horizontal TV lines (Video

input)

1024 × 768 pixels (RGB input)

Acceptable computer signals

fH: 19 to 95 kHz fV: 50 to 92 Hz (up to SXGA)

Acceptable video signals

15 kHz RGB/Component 50/60Hz,

Progressive component 50/60Hz,

DTV (480/60P, 575/50P, 720/

60P, 720/50P, 1080/60I, 1080/

50I), Composite video, Y/C

video

B: 0.7 Vp-p ±2 dB (75 ohms terminated) SYNC/HD: Composite sync input: 1-5 Vp-p high impedance, positive/ negative Horizontal sync input: 1-5 Vp-p high impedance, positive/ negative VD: Vertical sync input: 1-5 Vp-p high impedance, positive/ negative

Analog RGB/component: 5BNC

(female) R/R-Y: 0.7 Vp-p ±2 dB (75 ohms terminated)

1) ANSI lumen is a measuring method of American National Standard IT 7.228.

36 (GB)

Page 37

Specifications

G: 0.7 Vp-p ±2 dB (75 ohms terminated) G with sync/Y: 1 Vp-p ±2 dB sync negative (75 ohms terminated) B/B-Y: 0.7 Vp-p ±2 dB (75 ohms terminated) SYNC/HD: Composite sync input: 1-5 Vp-p high impedance, positive/ negative Horizontal sync input: 1-5 Vp-p high impedance, positive/ negative VD: Vertical sync input: 1-5 Vp-p high impedance, positive/ negative

DIGITAL RGB: DFP 20-pin

(TMDS)

USB HUB: Up (B type: female)

× 1, Down (A type: female) × 1

MOUSE (output): 13-pin (female)

(For details, see “Pin assignment” on

page 38 (GB).)

AUDIO: Stereo minijack

500 mVrms, impedance more than 47 kilohms

INPUT B Analog RGB: HD D-sub15-pin

(female) R: 0.7 Vp-p ±2 dB (75 ohms terminated) G: 0.7 Vp-p ±2 dB (75 ohms terminated) G with sync: 1 Vp-p ±2 dB sync negative (75 ohms terminated) B: 0.7 Vp-p ±2 dB (75 ohms terminated) SYNC/HD: Composite sync input: 1-5 Vp-p high impedance, positive/ negative Horizontal sync input: 1-5 Vp-p high impedance, positive/ negative VD: Vertical sync input: 1-5 Vp-p high impedance, positive/ negative

MOUSE (output): 13-pin (female)

(For details, see “Pin assignment” on

page 38 (GB).)

AUDIO: Stereo minijack

500 mVrms, impedance more than 47 kilohms

OUTPUT MONITOR OUT: HD D-sub

15-pin (female)

R/R-Y,G/Y,B/B-Y: Gain

Unity,75ohms

SYNC/HD,VD: 4Vp-p (open),

1Vp-p (75ohms)

* DIGITAL RGB signal is not

output from MONITOR OUT terminal.

AUDIO OUT (variable out):

Stereo minijack

max. 1 Vrms, When an input

signal is 500 mVrms, impedance

less than 5 kilohms REMOTE RS-232C: D-sub 9-pin (female) CONTROL S IN/PLUG IN POWER

Stereo minijack 5Vp-p, plug in

power, DC5V Safety regulations: UL1950, cUL1950, DHHS

(Laser), DNHW (Laser), FCC

Class A, IC Class A,

EN60 950 (NEMKO), CE, C-

Tick, EN60 825-1 (Laser), VCCI

class B, JEITA

Laser beam

Laser type Class 2 Wavelength 645 nm Output 1 mW

General

Dimensions 339 × 142 × 335 mm (13 3/8 × 5 5/8

× 13 1/4 inches) (w/h/d)

Mass Approx. 7.2 kg (15 lb 14 oz) Power requirements

AC 100 to 240 V, 50/60 Hz

Power consumption

Max. 290 W (Standby mode:

5 W) Heat dissipation 989.6 BTU Operating temperature

0°C to 40°C (32°F to 104°F)

Operating humidity

35% to 85% (no condensation)

Storage temperature

–20°C to 60°C (–4°F to 140°F)

Storage humidity 10% to 90% Supplied accessories

Remote Commander (1) Size AA (R6) batteries (2) HD D-sub 15-pin Cable (1)

(1-791-992-11)

(Continued)

Other

37 (GB)

Page 38

Specifications

Mouse Cable

SIC-S22 (for PS/2) (2 m) (1)

(1-783-501-11)

USB Cable A type – B type (2 m)

(1) (1-790-081-11) Lens Cap (1) AC power cord (1) Air filter (for replacement) (1) Operating Instructions (1) Installation Manual for Dealers (1) Warranty Booklet (1)

Design and specifications are subject to change without notice.

Optional accessories

Projector Lamp LMP-P201 (for replacement) Projector Suspension Support PSS-610 Carrying Case VLC-600 Monitor Cable

SMF-400 (HD D-sub 15-pin (male) y 5 × BNC (male)) SMF-410 (HD D-sub 15-pin (male) y HD D-sub 15-pin (male))

Signal cable

SMF-402 (HD D-sub 15-pin (male) y 3 × phono type (male))

Signal Interface Cable

SIC-10 (5 × BNC (male) y 5 × BNC (male))

Digital Signal Cable

SMF-D102 (DFP 20-pin y DFP 20-pin) SMF-D110 (DFP 20-pin y DFP 20-pin)

Mouse Cable

SIC-S21 (for Serial) SIC-S22 (for PS/2)

Projection Lens

Long Focus Zoom Lens VPLL-ZM101 Short Focus Zoom Lens VPLL-ZM31 Fixed Short Focus Lens VPLL-FM21

Some of the items may not be available in some areas. For details, please consult your nearest Sony office.

(2 m)

Pin assignment

RGB input connector (HD D-sub 15-pin, female)

1 R 9 N.C. 2 G 10 GND 3 B 11 GND 4 N.C. 12 DDC/SDA 5 GND 13 HD/C.Sync 6 GND (R) 14 VD 7 GND (G) 15 DDC/SCL 8 GND (B)

MOUSE connector (13-pin, female)

1013 69 35 12

1 RTS 8 R 2 GND 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

RS-232C connector (D-sub 9-pin, female)

1 DCD 6 DSR 2 RX DA 7 RTS 3 TX DA 8 CTS 4 DTR 9 RI 5 GND

1) VLC-600 may not be available in some areas. For details, please consult your nearest Sony office.

38 (GB)

Page 39

Specifications

DIGITAL RGB input connector (DFP 20-pin, female)

110

1120

1 TX0– 11 TXC– 2 TX0+ 12 TXC+ 3

TX0 SHIELD13TXC SHIELD

TX2 SHIELD14TX1 SHIELD 5 TX2– 15 TX1– 6 TX2+ 16 TX1+ 7 DDC/SCL 17 NC 8 DDC/SDA 18 SENSE 9 NC 19 +5V DC

10 NC 20 GND

USB connector

Mouse cable pin assignment

SIC-S22

13-pin

1310 96 53 21

1 RTS 8 R 2 GND 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

mini DIN 6-pin

1 DATA 2NC 3 GND 4 +5V 5 CLOCK 6NC

Plug B (female)

1 +5V 2D– 3D+ 4 GND

Plug A

39 (GB)

Page 40

Specifications

Dimensions

Front

)

142.6 (5 89 (3

339 (13 11/32)

58 (2

/32)

55 (2

/32) 64.3 (2 9/16)

142 (5

/32)

)

106.2 (4 )

(

22.4

)

109.4 (4

100.7 (3 )

24.5

(

Top

)

257 (10

Center of the lens

)

220 (8

/32)

16.6(

Center of the unit

82 (3

248 (9 3/4)

/32)

40 (GB)

99 (3 29/32)

105 (4 1/8)

Unit: mm (inches)

Page 41

Side

Specifications

)

Bottom

)

/ (9

246

( 1 1/4)

)

210.4

)

(1 29

)

( 20

116.8 (4

)

(1 40

)

(5 128

(29/32)

117.2

108.8

(4 5/8)

1.8

(4 9/32)

(1/16)

279

(10 31/32)

26.5

100 163

335.5 (13 7/32)

(1 1/32)

82.5

7.2

(9/32)

81.5

(3 7/32)

54.5 (2

/32)

113.5

(4 15/32)

(3 15/16)

(6 13/32)

96 (3

146 (5

(3 1/4)

/32)

(9/16)

95 (3

)

23.8

28.4

/4)

(1 1/8)

35.4

(1 13/32)

0 – 2.1 (0 – 3/32)

(

45.4

(1 25/32)

)

(

38.4

(29/32)

16.8

)

(5 134

)

150.8

(6)

152.3

)

(2 53

)

127(5) 51.5 (

211.2

)

Center of the unit

Unit: mm (inches)

41 (GB)

Page 42

Index

Adjuster 10 (GB) Adjusting

memory of the settings 22 (GB) the picture 22 (GB)

the picture size/shift 24 (GB) Air filter 33 (GB) APA function 11 (GB), 20 (GB) ASPECT 24 (GB) AUTO INPUT SEL 26 (GB)

Battery

installation 14 (GB)

notes 14 (GB) BRIGHT 23 (GB)

Carrying handle 9 (GB) COLOR 23 (GB) COLOR SYS (System) 23 (GB) COLOR TEMP 23 (GB) Condensation 30 (GB) Connections

component equipment 18 (GB)

computer 15 (GB)

VCR 18 (GB) CONTRAST 23 (GB) Cut off

the picture 20 (GB)

the sound 20 (GB)

D, E, F

DIGIT KEYSTONE 27 (GB) DIGITAL RGB input connector 12 (GB)

pin assignment 39 (GB) DIGITAL RGB/5BNC/RGB switch

12 (GB) Dimensions 40 (GB) D. (Dynamic) PICTURE 23 (GB) DOT PHASE 24 (GB) 5BNC input connectors 12 (GB)

GAMMA MODE 23 (GB)

HUE 23 (GB)

I, J, K

INPUT-A 26 (GB) INPUT SETTING menu 24 (GB) INSTALL SETTING menu 27 (GB) INSTALLATION 27 (GB) Installation examples 28 (GB)

on a ceiling 29 (GB) on a floor 28 (GB)

KEYSTONE MEM 27 (GB)

LAMP MODE 27 (GB) Lamp replacement 32 (GB) LAMP TIMER 27 (GB) LANGUAGE 26 (GB) Location and function of controls

connector panel 12 (GB) control panel 11 (GB) front/left side 9 (GB) rear/right side/bottom 9 (GB) Remote Commander 13 (GB)

M, N

clearing the menu display 22 (GB) INPUT SETTING menu 24 (GB) INSTALL SETTING menu 27 (GB) PICTURE CTRL menu 22 (GB) SET SETTING menu 26 (GB) using the menu 22 (GB)

Messages

cautions 35 (GB) warnings 35 (GB)

Mouse cable

connection 16 (GB) pin assignment 39 (GB)

Mouse connector 12 (GB)

pin assignment 38 (GB)

Notes for installation 30 (GB)

unsuitable conditions for use 30 (GB) unsuitable installation 30 (GB)

Optional accessories 38 (GB)

P, Q

PICTURE CTRL menu 22 (GB) Pin assignment 38 (GB) Power

turn off 21 (GB)

turn on 19 (GB) POWER SAVING 11 (GB), 27 (GB) Precautions 7 (GB) Projecting 19 (GB) PSS-610 Projector Suspension Support

29 (GB)

Remote Commander

battery installation 14 (GB) D ZOOM key 13 (GB), 21 (GB) FUNCTION key 13 (GB) HELP key 14 (GB) laser pointer function 13 (GB), 21 (GB) location and function of controls

13 (GB)

Remote control detector

front 9 (GB) rear 9 (GB) setting 27 (GB)

Reset

resettable items 22 (GB)

resetting the item 22 (GB) RGB ENHANCER 23 (GB) RGB input connector 12 (GB)

pin assignment 38 (GB) RS-232C connector 12 (GB)

pin assingment 38 (GB)

SCAN CONV (Scan converter) 24 (GB) Screen size 14 (GB), 25 (GB), 36 (GB) SET SETTING menu 26 (GB) SHARP 23 (GB) SHIFT 24 (GB) SIRCS RECEIVER 9 (GB), 27 (GB) SIZE H 24 (GB) SPEAKER 26 (GB) Specifications 36 (GB) STATUS (on-screen display) 26 (GB) Supplied accessories 37 (GB)

T, U

Troubleshooting 34 (GB) USB connector 12 (GB)

pin assignment 39 (GB)

V, W, X, Y, Z

Ventilation holes

exhaust 9 (GB)

intake 9 (GB)

42 (GB)

Page 43

43 (GB)

Page 44

AVERTISSEMENT

LASER RADIATION DO NOT STARE INTO BEAM

WAVE LENGTH:645nm MAX OUTPUT:1mW

CLASS II LASER PRODUCT

COMPLIES WITH DHHS 21 CFR SUBCHAPTER J SONY CORPORATION 6-7-35 KITASHINAGAWA SHINAGAWA-KU,TOKYO,JAPAN

MANUFACTURED;

CAUTION

Pour éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

Pour prévenir tout risque d’électrocution, ne pas ouvrir le boîtier. Confier l’entretien de cet appareil exclusivement à un personnel qualifié.

Pour les utilisateurs au Canada

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

La prise doit être près de l’appareil et facile d’accès.

Cette étiquette est apposée au dos de la télécommande.

AVOID EXPOSURELASER RADIATION IS EMITTED FROM THIS APERTURE.

Cette étiquette est apposée au dos de la télécommande.

Le rayon laser est émis par cette fenêtre.

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT

RAYONNEMENT LASER NE PAS REGARDER DANS LE FAISCEAU APPAREIL A LASER DE CLASSE 2

LASER–STRAHLING, NICHT IN DEN STRAHL BLICKEN LASER KLASSE 2

MAX OUTPUT : 1mW EN60825-1 WAVE LENGTH : 645nm /A11:1996

Cette étiquette est apposée au dos de la télécommande.

Attention

L’utilisation de commandes ou de réglages, ou l’exécution de procédures autres que celles spécifiées peut entraîner une exposition dangereuse à des radiations.

Remarques

• N’orientez pas le laser en direction de personnes et ne

Cette étiquette est apposée sur le côté de la télécommande.

regardez pas dans l’émetteur laser.

• En cas de problème avec la télécommande, adressezvous à un personnel Sony qualifié. Nous remplaçons la télécommande par une neuve conformément aux termes de la garantie.

Avertissement sur la connexion électrique

Utilisez un cordon d’alimentation approprié à votre tension secteur locale.

Type de fiche VM0233 290B YP-12A COX-07 — Extrémité femelle VM0089 386A YC-13B COX-02 VM0310B YC-13 Type de cordon SJT SJT H05VV-F H05VV-F N13237/CO-228 VCTF Tension et courant nominaux Agréation de sécurité UL/CSA UL/CSA VDE VDE VDE DENAN

1) Utilisez la fiche correcte pour votre pays.

2 (FR)

Etats-Unis, Europe Royaume-Uni, Irlande, Japon Canada continentale Australie, Nouvelle-Zélande

YP332

10A/125V 10A/125V 10A/250V 10A/250V 10A/250V 7A/125V

Page 45

Table des matières

Présentation

Installation et projection

Précautions ................................................................ 5 (FR)

Caractéristiques ........................................................ 6 (FR)

Emplacement et fonction des commandes............. 7 (FR)

Avant/Côté gauche.................................................... 7 (FR)

Arrière/Côté droit/Dessous ....................................... 7 (FR)

Panneau de commande.............................................. 8 (FR)

Panneau des connecteurs ........................................ 10 (FR)

Télécommande........................................................ 11 (FR)

Installation du projecteur........................................ 13 (FR)

Raccordement.......................................................... 13 (FR)

Raccordement à un ordinateur ................................ 13 (FR)

Raccordement à un magnétoscope/système à signal RVB

15k/à composants............................................... 16 (FR)

Français

Sélection de la langue d’affichage des menus ..... 17 (FR)

Projection ................................................................. 17 (FR)

Outils nécessaires pour votre présentation.............. 19 (FR)

Ajustements et réglages à l’aide du menu

Utilisation du MENU ................................................20 (FR)

Le menu CTRL IMAGE ............................................ 20 (FR)

Le menu REGL ENTREE .........................................22 (FR)

Le menu REGLAGE ................................................. 25 (FR)

Le menu REGL. INSTAL..........................................26 (FR)

Installation

Exemples d’installation........................................... 27 (FR)

Installation au sol .................................................... 27 (FR)

Installation au plafond ............................................ 28 (FR)

Remarques concernant l’installation..................... 29 (FR)

Installation déconseillée.......................................... 29 (FR)

Conditions d’utilisation déconseillées .................... 29 (FR)

3 (FR)

Page 46

Entretien

Divers

Entretien ...................................................................31 (FR)

Remplacement de la lampe ..................................... 31 (FR)

Nettoyage du filtre à air .......................................... 32 (FR)

Dépannage ............................................................... 33 (FR)

Spécifications .......................................................... 35 (FR)

Index ......................................................................... 41 (FR)

4 (FR)

Page 47

Précautions

Sécurité

•Vérifiez si la tension de service de votre appareil est identique à la tension secteur locale.

•Si des liquides ou des solides venaient à tomber dans le châssis, débranchez l’appareil et faites-le vérifier par le personnel qualifié avant de le remettre en service.

•Débranchez l’appareil de la prise murale si vous prévoyez de ne pas l’utiliser pendant plusieurs jours.

•Pour débrancher le câble, saisissez-le par la fiche. Ne tirez jamais sur le câble proprement dit.

•La prise d’alimentation doit se trouver à proximité de l’appareil et être aisément accessible.

•L’appareil n’est pas déconnecté de la source d’alimentation (secteur) aussi longtemps qu’il reste branché sur la prise murale, même si l’appareil proprement dit a été mis hors tension.

•Ne regardez pas vers l’objectif lorsque la lampe est allumée.

•N’orientez pas le laser vers des personnes et ne regardez pas vers le transmetteur laser.

•Ne placez pas la main ou d’autres objets à proximité des orifices de ventilation — l’air expulsé est brûlant.

•Veillez à ne pas vous coincer les doigts dans le support réglable lorsque vous soulevez le projecteur. Ne poussez pas trop fort sur le dessus du projecteur lorsque le support réglable est abaissé.

Prévention de la surchauffe interne

Après avoir mis l’appareil hors tension au moyen de

la touche I / commande, ne débranchez pas l’appareil de la prise secteur tant que le ventilateur de refroidissement continue à tourner.

Attention

Le projecteur est équipé d’orifices de ventilation (prise d’air) sur le dessous et d’orifices de ventilation (sortie d’air) à l’arrière. N’obstruez pas ces orifices et ne placez rien à proximité, car vous risqueriez de provoquer une surchauffe interne pouvant entraîner une altération de l’image ou des dommages au projecteur.

de la télécommande ou du panneau de

Entretien

•Pour conserver au châssis l’éclat du neuf, nettoyez-le régulièrement à l’aide d’un chiffon doux. Les taches tenaces s’éliminent en frottant avec un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez en aucun cas des solvants puissants tels que du diluant ou de la benzine ni de nettoyants abrasifs qui risqueraient d’altérer le fini du châssis.

•Ne touchez pas l’objectif. Pour éliminer la poussière de l’objectif, utilisez un chiffon doux et sec. N’utilisez pas de chiffon humide, de solution détergente ni de diluant.

•Nettoyez le filtre à air à intervalles réguliers (toutes les 300 heures).

Présentation

Eclairage

•Pour obtenir la meilleure qualité d’image possible, l’avant de l’écran ne doit pas être directement exposé

à la source d’éclairage ni au rayonnement solaire.

•Nous préconisons un éclairage au moyen de spots

fixés au plafond. Placez un écran sur les lampes fluorescentes de façon à éviter une altération du niveau de contraste.

•Occultez les fenêtres qui font face à l’écran au moyen de draperies opaques.

•Il est préférable d’installer le projecteur dans une pièce où le sol et les murs ne sont pas revêtus d’un matériau réfléchissant la lumière. Si le sol et les murs réfléchissent la lumière, nous vous conseillons de remplacer le revêtement du sol et des murs par une couleur sombre.

Remballage

•Conservez le carton d’emballage et les matériaux de conditionnement d’origine, car ils constituent une protection idéale en vue du transport de l’appareil. Pour une protection maximale, remballez votre appareil comme il a été emballé à l’origine en usine.

Sur le projecteur de données

Le projecteur de données est fabriqué selon une technologie de haute précision. Il se peut cependant que de petits points noirs et/ou des points lumineux (rouge, bleu ou vert) apparaissent continuellement sur le projecteur de données. Il s’agit d’un résultat normal du processus de fabrication qui n’indique pas un dysfonctionnement.

5 (FR)

Page 48

Caractéristiques

Luminosité élevée, haute qualité d’image

•Luminosité élevée

Le panneau LCD de rapport d’ouverture élevé, doté de micro-lentilles, et la lampe 200 W UHP vous permettent une luminosité élevée (flux lumineux 3000 lumen ANSI) ainsi qu’une excellente uniformité de l’image.

•Haute ré solution

En adoptant trois panneaux de 1,3 pouce et d’environ

790.000 pixels XGA, ce projecteur est capable de projeter une image claire avec des résolutions de 1024 × 768 pixels en entrée RVB et de 750 lignes TV horizontales en entrée vidéo.

•Haute qualité d’image

Ce projecteur recourt à la correction gamma 3D numérique pour garantir une bonne uniformité de l’image. Et l’amplificateur RVB interne assure des images RVB plus nettes.

Installation simplifiée

•Fonction APA (alignement automatique des pixels) à hautes performances Sony originale

Vous pouvez obtenir automatiquement l’image la plus claire en appuyant simplement sur la touche APA lorsque le signal est entré depuis un ordinateur.

•Installation simplifiée avec un appareil externe

Ce projecteur comporte 43 types de données présélectionnées pour les signaux d’entrée. Vous pouvez projeter une image adéquate en raccordant un appareil au moyen du câble fourni et en appuyant sur la touche APA.

•Connecteurs USB, Digital RGB et 5BNC

Une sortie USB (p.ex., souris USB) vous permet d’étendre votre système. Le connecteur RVB numérique vous permet de raccorder le projecteur à un appareil RVB numérique. Le connecteur d’entrée 5BNC vous permet de raccorder le projecteur à une station de travail émettant des signaux haute résolution et de brancher le projecteur à un ordinateur lointain.

Présentation simplifiée

•Télécommande avec fonction de commande de souris et pointeur laser

Grâce au récepteur de souris intégré, vous pouvez contrôler un ordinateur à l’aide de la télécommande. Pour des présentations, vous pouvez utiliser le pointeur laser intégré dans la télécommande.

•Touches Digital ZOOM et HELP de la télécommande

Le zoom numérique vous permet d’améliorer la présentation en agrandissant l’image. La touche HELP sera utile si vous rencontrez un problème en cours d’utilisation.

•Facilité d’emport

Ce projecteur de 7,2 kg (15 lb 14 oz) se présente sous un format portable. Grâce à sa poignée de transport très pratique, vous pouvez l’emmener partout avec vous.

Compatibilité multi-scan

•Convertisseur d’écran intégré

Ce projecteur est doté d’un convertisseur à balayage intégré qui convertit le signal d’entrée en 1024 × 768 pixels.

•Accepte différents signaux d’entrée

Ce projecteur accepte les signaux vidéo composite, S vidéo et composant ainsi que les signaux RVB 15k,VGA

, SVGA1), XGA1) et SXGA1) qui peuvent

tous être affichés.

•Compatible avec six systèmes couleur

Les systèmes couleur NTSC NTSC

4.43

, PAL-M et PAL-N peuvent être

3.58, PAL, SECAM,

sélectionnés automatiquement ou manuellement.

Autres fonctions

Plug & Play

Ce projecteur satisfait aux normes DDC1 et DDC2B. (DDC1 et DDC2B sont les normes Display Data Channel (DDC Lorsque vous connectez un serveur DDC1, le projecteur se synchronise sur le signal V.CLK conforme à la norme VESA et sort les données EDID (Extended Display Identification Data) vers la ligne de données. Lorsque vous connectez un serveur DDC2B, le projecteur commute automatiquement le mode de communication approprié.

TM)3)

de VESA.)

1) VGA, SVGA, XGA et SXGA sont des marques commerciales déposées d’International Business Machines Corporation, U.S.A.

2) NTSC4.43 est le système couleur utilisé pour la reproduction d’enregistrements vidéo réalisés sur NTSC d’un magnétoscope avec système NTSC 4,43.

3) DDCTM est une marque commerciale déposée de Video Electronics Standard Association.

6 (FR)

Page 49

Emplacement et fonction

Emplacement et fonction des commandes

1 Bague de zoom

Ajuste la taille de l’image.

des commandes

Avant/Côté gauche

1qa

qs 0

45 7

2 Bague de mise au point

Ajuste la mise au point de l’image.

3 Objectif

Ouvrez le volet de l’objectif avant la projection.

4 Orifices de ventilation (sortie d’air)

5 Capteur de télécommande frontal (récepteur

SIRCS)

6 Support réglable

Lorsqu’une image est projetée en-dehors de l’écran, ajustez l’image à l’aide de ce support réglable.

Pour plus de détails sur l’utilisation du support réglable, voir “Utilisation du support réglable” à la page 8 (FR).

7 Serrure de sécurité

Branchez-y un câble de sécurité en option (fabriqué par Kensington)

Adresse page d’accueil: http://www.kensington.com/

Arrière/Côté droit/Dessous

8 Poignée de transport

Relevez la poignée pour transporter le projecteur.

9 Haut-parleur gauche

0 Panneau de commande

Pour plus de détails, voir “Panneau de commande” à la page 8 (FR).

qa Haut-parleur droit

qs Capot de l’objectif

qd Capteur de télécommande arrière (récepteur

SIRCS)

qf Prise AC IN

Branchez-y le câble d’alimentation fourni.

qg Haut-parleur arrière

qh Couvercle de la lampe

1) Kensington et MicroSaver sont des marques déposées de Kensington Technology Group.

7 (FR)

Page 50

Emplacement et fonction des commandes

qj Orifices de ventilation (prise d’air)/couvercle du filtre à air

Remarques

•Ne placez rien à proximité des orifices de ventilation sous peine de provoquer une surchauffe interne.

•Ne placez pas la main ou d’autres objets à proximité des orifices de ventilation — l’air expulsé est brûlant.

qk Bouton du couvercle du filtre à air

Sert à la dépose du couvercle du filtre à air.

Pour plus de détails, voir “Nettoyage du filtre à air” à la page 32 (FR).

Remarque

Nettoyez le filtre à air toutes les 300 heures afin d’assurer des performances optimales.

ql Boutons des molettes de réglage

w; Panneau des connecteurs

Pour plus de détails, voir page 10 (FR).

2 Tout en appuyant sur les boutons, abaissez le

projecteur. Ensuite, relâchez les boutons. Les molettes de réglages se bloquent, fixant ainsi la hauteur du projecteur. Pour un réglage fin, tournez les dispositifs de réglage vers la droite et vers la gauche.

Remarques

•Veillez à ne pas laisser retomber le projecteur sur vos doigts.

•Ne poussez pas trop fort sur le dessus du projecteur lorsque les molettes de réglage sont abaissées.

Utilisation du support réglable

Pour régler la hauteur

Ajustez la hauteur du projecteur comme suit:

1 Soulevez le projecteur et appuyez sur les boutons

du dispositif de réglage. Les dispositifs de réglage sortiront du projecteur.

Boutons des molettes de réglage

Panneau de commande

LAMP/

TEMP/

POWER

COVER

FAN

1234

HELP

RESET

1 Touches VOL +/–

Règlent le volume des haut-parleurs intégrés et du niveau de sortie de la prise AUDIO.

+ : Augmente le volume. – : Diminue le volume.

2 Touches fléchées (M/m/</,)

Servent à sélectionner le menu ou à effectuer différents réglages.

3 Touche MENU

Affiche le menu. Appuyez de nouveau sur la touche pour désactiver le menu.

ON/

SAVING

STANDBY

890qa

8 (FR)

4 Touche HELP

Si vous avez besoin d’informations d’aide en cours d’utilisation, appuyez sur cette touche pour afficher les messages d’aide. Le menu d’aide affiche une liste des solutions aux problèmes, en fonction du type de problème rencontré.

Page 51

Emplacement et fonction des commandes

5 Indicateurs

LAMP/COVER: S’allume ou clignote dans les

conditions suivantes :

• S’allume lorsque la lampe a atteint la fin de sa durée de vie utile ou une température élevée.

• Clignote lorsque le couvercle de la lampe ou le couvercle du filtre à air n’est pas correctement fixé.

TEMP (Température)/FAN: S’allume ou clignote

dans les conditions suivantes :

• S’allume lorsque la température intérieure du projecteur devient anormalement élevée.

• Clignote lorsque le ventilateur est défectueux.

POWER SAVING: S’allume lorsque le projecteur

est en mode d’économie d’énergie. Lorsque MODE ECO dans le menu REGLAGE est réglé sur ON, le projecteur passe en mode d’économie d’énergie si aucun signal n’est entré pendant 10 minutes. Bien que le témoin s’éteigne, le ventilateur de refroidissement continue de tourner. En mode d’économie d’énergie, aucune des touches ne fonctionne pendant les 40 premières secondes. Le mode d’économie d’énergie est désactivé dès qu’un signal est entré ou qu’une touche est actionnée.

ON/STANDBY: S’allume ou clignote dans les

conditions suivantes :

• S’allume en rouge lorsque le câble d’alimentation secteur est branché sur la prise murale. Dès que le projecteur est en mode de veille, vous pouvez activer le projecteur à l’aide

I / 1

de la touche

• S’allume en vert lorsque le projecteur est sous tension.

• Clignote en vert tant que le ventilateur de refroidissement tourne après la mise hors tension du projecteur à l’aide de la touche

I / 1

Le ventilateur tourne pendant environ 120 secondes après la mise hors tension. L’indicateur ON/STANDBY clignote rapidement pendant les 40 premières secondes. Pendant cette durée, vous ne pouvez pas remettre le projecteur sous tension à l’aide de la

I / 1

touche

Pour plus de détails sur les indicateurs LAMP/COVER et TEMP/FAN, voir page 34 (FR).

6 Touche I / 1 (marche / veille)

Met le projecteur sous et hors tension lorsqu’il se trouve en mode de veille. L’indicateur ON/ STANDBY s’allume en vert lorsque le projecteur est sous tension.

Pour mettre le projecteur hors tension, appuyez

I / 1

deux fois sur la touche

en fonction du message affiché à l’écran ou maintenez la touche enfoncée pendant environ une seconde.

Pour plus de détails sur la procédure de mise hors tension, voir “Pour mettre le projecteur hors tension” à la page 19 (FR).

7 Touche INPUT

Sélectionne le signal d’entrée. Chaque fois que vous appuyez sur cette touche, le signal d’entrée est commuté de la façon suivante:

B ENT. A B ENT. B

S-VIDEO b VIDEO b

Les signaux audio sont communs à VIDEO et à SVIDEO.

8 Touche LIGHT

Si vous appuyez sur cette touche alors que le projecteur est sous tension, les touches du panneau de commande s’affichent en orange. Appuyez sur cette touche pour désactiver l’éclairage.

9 Touche APA (alignement automatique des pixels)

Ajuste automatiquement l’image à projeter d’un signal entré depuis l’ordinateur pour qu’elle soit la plus claire possible . Ajuste automatiquement le décalage (haut/bas et gauche/droite) en même temps.

Remarque

Appuyez sur la touche APA lorsque l’image est

affichée à l’écran dans son intégralité. S’il y a des bords noirs autour de l’image, la fonction APA ne sera pas opérante correctement et il se peut que l’image dépasse les bords de l’écran.

q; Touche RESET

Restaure la valeur de réglage par défaut d’un paramètre. Cette touche est opérante lorsque le menu ou un paramètre de réglage est affiché à l’écran.

qa Touche ENTER

Confirme le réglage des paramètres dans le menu système.

9 (FR)

Page 52

Emplacement et fonction des commandes

Panneau des connecteurs

Côté droit

VIDEO IN

CONTROL S

REMOTE

RS-232C

PLUG IN POWER

OUTPUT

MONITOR

INPUT A

DIGITAL

USB

DIGITAL RGB

R/R-Y/PRB/B-Y/PBSYNC/HD VDG/Y

VIDEO IN

RS-232C

MONITOR

USB

DIGITAL RGB

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/P

INPUT B

S VIDEO VIDEO AUDIO

REMOTE

OUTPUT

INPUT A

1 Connecteurs INPUT A

1 2 3

INPUT A

DIGITAL RGB

DIGITAL

RGB RGB

5BNC

USB

R/R-Y/P

B/B-Y/PBSYNC/HD VDG/Y

1Commutateur DIGITAL RGB/5BNC/RGB :

Sélectionne DIGITAL RGB, 5BNC ou RGB des connecteurs INPUT A. Sélectionnez la position appropriée en fonction du signal d’entrée. DIGITAL RGB: Signal entré via le connecteur

DIGITAL RGB.

5BNC: Signal entré via le connecteur 5BNC. RGB: Signal entré via le connecteur RGB.

2Connecteur d’entrée RGB (HD D-sub à 15

broches, femelle): Raccordez-le à la sortie

moniteur d’un ordinateur à l’aide du câble fourni. Ce connecteur accepte uniquement les signaux d’un ordinateur.

3Connecteurs d’entrée 5BNC (connecteurs R/R-

R, G/Y, B/B-Y/PB, SYNC/HD, VD) (type

Y/P BNC):

Raccordez-les à un ordinateur ou à un magnétoscope à haute résolution lorsque les signaux sont transmis sur de longues distances; par exemple, si le projecteur a été installé au plafond. Vous pouvez sélectionner un signal pour

RGB RGB

5BNC

S VIDEO VIDEO AUDIO

INPUT B

B/B-Y/PBSYNC/HD VDG/Y

(MONO)

MOUUSEAUDIOAUDIO RGB

MOUUSEAUDIORGB

(MONO)

MOUSEAUDIORGB

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

l’appareil raccordé. En fonction de l’appareil raccordé, le signal d’ordinateur, composant (R-Y/ Y/B-Y), HDTV ou DTV (DTV GBR, DTV

BPR) est sélectionné.

4Connecteur d’entrée DIGITAL RGB (DFP à

20 broches, TMDS): Se raccorde à un connecteur

de sortie RVB numérique d’un appareil externe.

5Connecteur USB: Raccordez-le à votre

ordinateur ou à un appareil USB. Fiche A : (droite, en aval, 4 broches): Se

branche à un appareil USB.

Fiche B : (gauche, en amont, 4 broches):

Raccordez-la à un ordinateur. Si vous raccordez le projecteur à un ordinateur, le projecteur assume automatiquement qu’une souris USB est connectée ; cela vous permet de contrôler la souris au départ de la télécommande.

6Connecteur MOUSE (13 broches): Raccordez-

le au port de souris d’un ordinateur pour commander la fonction de souris à l’aide du câble de souris fourni.

7Prise AUDIO (miniprise stéréo): Raccordez-le à

la sortie audio d’un ordinateur.

2 Connecteurs INPUT B

Raccordez-les à un appareil externe comme un ordinateur. Vous pouvez commander le signal de la souris à l’aide de la télécommande.

Entrée RGB (HD D-sub à 15 broches, femelle):

Raccordez-la à la sortie moniteur d’un ordinateur à l’aide du câble fourni. Ce connecteur accepte uniquement les signaux d’un ordinateur.

AUDIO (miniprise stéréo): Raccordez-la à la sortie

audio d’un ordinateur.

MOUSE (13 broches): Raccordez-le au port de

souris d’un ordinateur pour commander la fonction de souris à l’aide du câble de souris fourni.

3 Prises VIDEO IN

Raccordez-les à un appareil vidéo externe comme un magnétoscope.

S VIDEO (mini DIN à 4 broches): Raccordez-le à

la sortie vidéo S (sortie vidéo Y/C) d’un appareil vidéo.

VIDEO (type phono): Raccordez-le à la sortie

vidéo composite.

Entrée AUDIO L (MONO)/R (type phono):

Raccordez-les à la sortie audio d’un appareil externe. Dans le cas d’un appareil stéréo, utilisez à la fois la prise L et la prise R; dans le cas d’un appareil monaural, utilisez uniquement la prise L (MONO). Les signaux audio sont communs à VIDEO et à S VIDEO.

10 (FR)

Page 53

Emplacement et fonction des commandes

4 Prise CONTROL S IN/PLUG IN POWER (sortie 5 V CC) :

Se branche aux prises CONTROL S OUT de l’appareil Sony. Se branche à la prise CONTROL S OUT de la télécommande fournie lorsqu’elle est utilisée comme télécommande câblée. Dans ce cas, vous n’avez pas besoin d’installer les piles de la télécommande étant donné que l’alimentation est fournie par cette prise.

5 Connecteur RS-232C (D-sub à 9 broches, femelle):

Raccordez-le à un ordinateur pour commander le projecteur au départ d’un ordinateur.

6 Connecteurs OUTPUT

MONITOR (HD D-sub à 15 broches, femelle):

Se branche à l’entrée vidéo du moniteur. Sort les signaux du canal sélectionné dans la zone de connecteurs INPUT A (RGB ou 5BNC) ou INPUT B (RGB). Ce connecteur ne sort aucun signal provenant du connecteur DIGITAL RGB.

AUDIO (type phono): Raccordez-le à des haut-

parleurs actifs externes. Le volume des haut-parleurs peut être réglé à l’aide des touches VOLUME +/– de la télécommande ou des touches VOL +/– du panneau de commande.

Télécommande

Les touches portant le même nom que sur le panneau de commande remplissent la même fonction.

wf wd

ws wa w; ql

qk qj

qh qg

Remarque

Il se peut que votre télécommande ne possède pas de touche LENS. Par ailleurs, la position des touches HELP et FREEZE peut être différente.

COMMAND OFF

PJ NETWORK

LENS

APA

MENU/

TAB

D ZOOM

MUTING

AUDIO

VOLUME

FREEZE

ENTER

RESET/ ESCAPE

FUNCTION

RM-PJM15

PROJECTOR

qd,qf

PIC

INPUT

D KEYSTONE

HELP

LASER

CLICK

1 2 3

4 5 6 7

q; qa

Remarques sur le faisceau laser

•Ne regardez pas vers le transmetteur laser.

•Ne dirigez pas le faisceau laser vers des

personnes.

1 Touche

I / 1

2 Touches MUTING

Coupent le son et l’image.

PIC: Coupe l’image. Appuyez de nouveau sur la

touche pour restaurer l’image.

AUDIO: Coupe le son diffusé via les haut-parleurs

et la prise AUDIO. Appuyez de nouveau ou appuyez sur la touche VOLUME + pour rétablir le son.

3 Touche INPUT 4 Touche D KEYSTONE

Corrige la distorsion trapézoïdale de l’image provoquée par l’angle de projection. Utilisez les touches fléchées (M/m/</,) pour afficher l’image sous forme rectangulaire.

5 Touche HELP

Si vous avez besoin d’informations d’aide pendant l’utilisation, appuyez sur cette touche pour afficher les messages d’aide.

11 (FR)

Page 54

Emplacement et fonction des commandes

6 Touche FREEZE

Cette touche est inopérante sur l’appareil.

7 Touche LASER

Une pression sur cette touche commande l’émission du faisceau laser par le transmetteur laser.

8 Manette de commande

Fonctionne comme la souris d’un ordinateur raccordé à l’appareil.

9 Touches fléchées (M/m/</,) 0 Touche R CLICK

Fonctionne comme le bouton droit d’une souris d’ordinateur connecté à l’appareil.

qa Touche ENTER qs Touches FUNCTION 1/2/3

Cette touche est inopérante sur l’appareil.

qd Dragonne

Attachez la dragonne fournie à ce crochet.

qf Prise CONTROL S OUT (miniprise stéréo)

Raccordez-la à la prise CONTROL S IN du projecteur à l’aide d’un câble de connexion (non fourni) lorsque

vous utilisez la télécommande comme une commande filaire. Dans ce cas, vous ne devez pas installer de piles dans la télécommande puisque son alimentation est assurée via la prise CONTROL S IN du projecteur.

ws Sélecteur PJ/NETWORK (Projecteur/Réseau)

Réglez toujours ce sélecteur sur PJ.

wd Commutateur COMMAND ON/OFF

Lorsque ce commutateur est réglé sur OFF, aucune touche de la télécommande ne fonctionne. Cela permet d’économiser les piles.

wf Indicateur de transmission

S’allume lorsque vous appuyez sur une touche de la télécommande. Cet indicateur ne s’allume pas lorsque vous utilisez le pointeur laser.

wg Transmetteur infrarouge wh Transmetteur laser

Installation des piles

1 Appuyez sur le couvercle et faites-le glisser pour

l’ouvrir, puis installez les deux piles AA (R6) (fournies) en en respectant la polarité.

Faites glisser en appuyant sur le couvercle.

Installez les piles

en commençant

par la borne #.

qg Touche RESET/ESCAPE

Fonctionne comme la touche RESET.

qh Touche D ZOOM +/–

Agrandit l’image à l’endroit souhaité de l’écran.

+: Une pression unique sur la touche + affiche

l’icône. Cette icône indique l’endroit que vous voulez agrandir. Utilisez une flèche de direction (M/m/</,) pour déplacer l’icône vers l’endroit à agrandir. Appuyez plusieurs fois sur la touche + jusqu’à ce que l’image soit agrandie selon vos exigences.

–: Une pression sur la touche – réduit une image qui

a été agrandie au moyen de la touche D ZOOM +.

qj Touche L CLICK

Fonctionne comme le bouton gauche d’une souris d’ordinateur connecté à l’appareil.

qk Touche MENU/TAB

Fonctionne comme la touche MENU.

Touche APA (alignement automatique des pixels)

ql w; Touches VOLUME +/– wa Touche LENS

Cette touche est inopérante sur l’appareil.

2 Refermez le couvercle.

Remarques sur les piles

•Veillez à orienter les piles dans le bon sens lorsque vous les installez dans la télécommande.

•N’utilisez pas en même temps des piles neuves et des piles usagées, ni des piles de types différents.

•Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez-en les piles de façon à éviter tout dommage causé par une fuite des piles. Si une pile a fuit, retirez les piles, nettoyez le compartiment à piles et remplacez les piles.

Remarques sur le fonctionnement de la télécommande

•Veillez à ce qu’aucun obstacle entre la télécommande et le projecteur n’entrave le faisceau infrarouge entre la télécommande et le capteur de télécommande du projecteur.

•La portée de commande est limitée. Plus la distance entre la télécommande et le projecteur est courte, plus le champ dans lequel la télécommande peut commander le projecteur est large.

12 (FR)

Page 55

Installation du projecteur / Raccordement

Installation du projecteur

Cette section décrit les configurations d’installation du

projecteur.

Centre horizontal de l’écran

La distance entre l’objectif et l’écran varie suivant la taille de l’écran. Utilisez le tableau suivant comme guide de référence.

Distance entre l’écran et le centre de l’objectif

Unité: m (pieds)

Taille

de l’écran 40 60 80 100 120 150 200 300

(pouces)

Raccordement

Raccordement à un ordinateur

Cette section vous explique comment raccorder le projecteur à un ordinateur. Vous pouvez contrôler le projecteur de votre ordinateur à l’aide d’appareil USB. Pour plus de détails, reportez-vous à “Utilisation d’un appareil USB (p.ex., souris USB)”. Reportez-vous également au mode d’emploi de l’appareil à raccorder.

Remarques

•Cet appareil accepte les signaux VGA, SVGA, XGA et SXGA. Toutefois, nous vous recommandons de choisir XGA comme signal de sortie de votre ordinateur.

•Si vous réglez votre ordinateur, tel qu’un portable IBM PC/AT fois vers l’écran de votre ordinateur et le moniteur externe, il se peut que l’image n’apparaisse pas correctement sur le moniteur externe. En pareil cas, réglez le mode de sortie de votre ordinateur pour sortir le signal vers le moniteur externe uniquement.

Pour plus de détails, reportez-vous au mode d’emploi fourni avec votre ordinateur.

•Les connecteurs d’entrée RGB du connecteur INPUT A/B et DIGITAL RGB de INPUT A satisfont à la norme VESA DDC2B. Si votre ordinateur ou votre carte graphique est compatible avec DDC, mettez le système sous tension comme suit:

1 Raccordez le projecteur à l’ordinateur à l’aide

du câble HD D-sub à 15 broches.

2 Mettez le projecteur sous tension. 3 Initialisez l’ordinateur.

compatible, pour sortir le signal à la

Installation et projection

Distance 1,5 2,3 3,1 3,9 4,6 5,8 7,8 11,7

minimale (4,9) (7,5) (10,0) (12,6) (15,2) (19,1) (25,5) (38,4) Distance 1,8 2,8 3,7 4,7 5,7 7,1 9,5 14,3

maximale (6,0) (9,1) (12,3) (15,4) (18,6) (23,3) (31,2) (46,9)

1) IBM et PC/AT sont une marque de commerce et une marque de commerce déposée par International Business Machines Corporation aux Etats-Unis.

13 (FR)

Page 56

Raccordement

Lors de l’établissement des connexions :

•mettez tous les appareils hors tension avant tout raccordement.

•utilisez les câbles appropriés pour chaque raccordement.

•branchez correctement les fiches des câbles; des fiches incomplètement enfichées génèrent souvent des parasites. Pour débrancher un câble, saisissez-le par la fiche; ne tirez pas sur le câble proprement dit.

Remarques

•Raccordez tous les câbles de connexion aux connecteurs INPUT A lorsque vous introduisez un signal via les connecteurs INPUT A. Raccordez tous les câbles aux connecteurs INPUT B lorsque vous introduisez un signal via les connecteurs INPUT B.

•Le câble de souris fourni peut ne pas fonctionner correctement en fonction de votre ordinateur.

Raccordement à un ordinateur IBM PC/AT compatible

DIGITAL

Côté droit

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

DIGITAL RGB

RGB RGB

5BNC

VIDEO IN

CONTROL S

S VIDEO VIDEO AUDIO

PLUG IN POWER

INPUT B

DIGITAL

RGB RGB

5BNC

USB

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

vers INPUT A ou INPUT B

Raccordement à un ordinateur Macintosh

Pour raccorder un ordinateur Macintosh équipé d’un connecteur de sortie vidéo de type à deux rangées de broches, utilisez un adaptateur de fiche du commerce. Vous ne pouvez toutefois pas commander la souris de l’ordinateur à l’aide de la télécommande.

Câble de souris SIC-S21 (sériel) (non fourni) / S22 (pour PS/2) (fourni)

Câble de connexion audio stéréo (non fourni)*

*Utilisez un câble

Haut-parleur

Câble du moniteur SMF-410 (non fourni)

Câble HD D-sub à 15 broches (fourni)

de connexion sans résistance.

vers la sortie audio

vers le port sériel ou le port

Moniteur

vers la sortie moniteur

de souris

Ordinateur

Remarque

Réglez le commutateur DIGITAL RGB/5BNC/ RGB sur RGB (droite) si vous raccordez l’ordinateur à un connecteur INPUT A.

1) Macintosh est une marque commerciale déposée d’Apple Computer, Inc.

14 (FR)

Page 57

Raccordement

Utilisation du connecteur DIGITAL RGB (TMDS)

Raccordez l’ordinateur au connecteur DIGITAL RGB (TMDS) sur le panneau des connecteurs.

DIGITAL

Côté droit

Câble de télécommande

vers le port RS232C

Ordinateur

RGB RGB

5BNC

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

USB

DIGITAL RGB

VIDEO IN

CONTROL S

S VIDEO VIDEO AUDIO

PLUG IN POWER

INPUT B

DIGITAL

RGB RGB

5BNC

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

Câble de signal numérique SMF-D102 (non fourni) or SMF-D110 (non fourni)

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Câble de souris

Câble de connexion audio stéréo (non fourni)*

*Utilisez un câble de

connexion sans résistance.

Utilisation d’un appareil USB (p.ex., souris USB)

Raccordez l’appareil USB au connecteur USB du panneau du connecteur. Vous pouvez raccorder votre ordinateur au projecteur via le connecteur RGB, le connecteur 5BNC ou le connecteur DIGITAL RGB. (L’exemple ci-dessous utilise le connecteur RGB.)

DIGITAL

RGB RGB

Côté droit

Autre appareil USB

Câble USB type A type B (fourni)

5BNC

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

DIGITAL RGB

VIDEO IN

CONTROL S

S VIDEO VIDEO AUDIO

PLUG IN POWER

INPUT B

DIGITAL

RGB RGB

5BNC

USB

R/R-Y/PRB/B-Y/PBSYNC/HD VDG/Y

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Câble de connexion audio stéréo (non fourni)*

*Utilisez un câble de

connexion sans résistance.

Câble HD D-sub à 15 broches (fourni)

vers la sortie RGB

vers la sortie audio

Ordinateur

vers le port de souris

vers le port USB

vers la sortie moniteur

Ordinateur

vers la sortie audio

Remarque

Remarques

•Utilisez le câble de souris adéquat pour votre ordinateur.

Mettez le commutateur DIGITAL RGB/5BNC/ RGB sur la position appropriée en fonction de la connexion.

•Vous pouvez utiliser une souris USB. Pour plus de détails, voir “Utilisation d’un appareil USB (p. ex., souris USB)”.

•Réglez le commutateur DIGITAL RGB/5BNC/ RGB sur DIGITAL RGB (gauche).

•Pour raccorder un appareil numérique RVB, utilisez le câble de signal numérique (SMF-D102 ou SMF-D110) (non fourni). N’utilisez pas d’autres câbles – des parasites risquent d’apparaître sur l’image.

À propos de la fonction USB

Lors du premier raccordement du projecteur à un ordinateur à l’aide du câble USB, l’ordinateur reconnaît automatiquement les périphériques suivants.

1 Hub USB (utilisation générique) 2 Périphérique d’interface utilisateur USB (fonction

de souris sans fil)

3 Périphérique d’interface utilisateur USB (fonction

de commande de projecteur) L’ordinateur reconnaît également le périphérique raccordé au connecteur en aval du projecteur.

Remarque

Si vous utilisez le connecteur DIGITAL RGB (TMDS), le connecteur MONITOR ne sort pas les signaux d’image.

Système d’exploitation recommandé

Si vous utilisez la fonction USB, raccordez votre ordinateur comme illustré ci-dessus. La fonction USB peut être utilisée sur un ordinateur sur lequel Windows

98, Windows 98 SE ou

Windows 2000 a été préinstallé.

1) Windows est une marque commerciale déposée de Microsoft Corporation (aux Etats-Unis et dans d’autres pays).

15 (FR)

Page 58

Raccordement

Remarques

•Étant donné que le projecteur reconnaît la souris USB lorsque l’ordinateur est raccordé au connecteur USB, ne raccordez rien au connecteur MOUSE.

•Il se peut que votre ordinateur ne démarre pas correctement lorsqu’il est raccordé au projecteur via le câble USB. Dans ce cas, déconnectez le câble USB, redémarrez l’ordinateur, puis raccordez l’ordinateur au projecteur en utilisant le câble USB.

•Ce projecteur ne garantit pas le mode de veille. Lorsque vous utilisez le projecteur en mode de veille, déconnectez le projecteur du port USB de l’ordinateur.

•Le fonctionnement n’est pas garanti pour tous les systèmes d’exploitation recommandés.

Raccordement à un magnétoscope/ système à signal RVB 15k/à composants

Cette section décrit comment raccorder le projecteur à un magnétoscope, à des haut-parleurs actifs externes ou à un système à signal RVB 15k/à composants. Reportez-vous également au mode d’emploi de l’appareil à raccorder.

DIGITAL

RGB RGB

5BNC

Câble BNC (non fourni)

Côté droit

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

USB

DIGITAL RGB

vers la sortie RVB/ composant

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

VIDEO IN

S VIDEO VIDEO AUDIO

INPUT B

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Câble de connexion audio stéréo (non fourni)

vers la sortie audio

Lors de l’établissement des connexions :

•mettez tous les appareils hors tension avant tout raccordement.

•utilisez les câbles appropriés pour chaque raccordement.

Côté droit

VIDEO IN

RS-232C

MONITOR

USB

DIGITAL RGB

Câble Svidéo (non fourni)

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/P

vers la sortie S-vidéo

S VIDEO VIDEO AUDIO

INPUT B

B/B-Y/PBSYNC/HD VDG/Y

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Câble audio/ vidéo (non fourni)

vers les sorties audio/vidéo

REMOTE

OUTPUT

INPUT A

Système à signal RVB 15k/à composant

Remarques

•Réglez le format d’image à l’aide du paramètre FORMAT du menu REGL ENTREE en fonction du signal d’entrée.

•Pour raccorder un appareil 15k RVB/Composante, sélectionnez ORDINATEU/COMPOSANT/DTV

BPR/DTV GBR dans ENT. A dans le menu

YP REGLAGE en fonction du signal d’entrée.

•Utilisez le signal de synchronisation composite lorsque vous introduisez le signal de synchronisation externe du système RVB 15k/composant.

Raccordement d’un HDTV 1035/60i

Comme le rapport d’écran d’une image à haute définition est de 16:9e et que 576 lignes sont affichées dans le sens vertical, l’image affichée n’est pas une image à haute définition.

Haut-parleurs actifs

16 (FR)

Magnétoscope

Page 59

Sélection de la langue d’affichage des menus / Projection

Sélection de la langue d’affichage des menus

Vous pouvez sélectionner la langue d’affichage des menus et des autres indications. Le réglage par défaut est ENGLISH.

LAMP/

TEMP/

POWER

COVER

FAN

4, 5, 6 3

PUT

L +

ENTER

HELP

RESET

APA

1 Introduisez la fiche secteur dans la prise murale. 2 Appuyez sur la touche I /

sous tension.

pour mettre l’appareil

3 Appuyez sur la touche MENU.

Le menu s’affiche à l’écran.

SAVING

LIGHT

ON/

STANDBY

Projection

VOL +

VOL -

Touche

APA

COMMAND OFF

PJ NETWORK

LENS

MENU/

HELP

RESET

APA

TAB

PIC

MUTING

AUDIO

VOLUME

FREEZE

LAMP/

COVER

INPUT

D KEYSTONE

HELP

LASER

TEMP/

FAN

INPUT

APA

POWER SAVING

STANDBY

Indicateur ON/

STANDBY

ON/

(Avant)

Capteur de télécommande arrière

2 3

Touche APA

4 Sélectionnez l’icône du menu SET SETTING, la

troisième, à l’aide de la touche M ou m, puis appuyez sur la touche , ou ENTER.

Le menu SET SETTING apparaît.

SET SETTING

STATUS: ON INPUT-A: COMPUTER AUTO INPUT SEL: LANGUAGE: ENGLISH SPEAKER: ON POWER SAVING: SIRCS RECEIVER:

OFF

OFF FRONT&REAR

INPUT-A

5 Sélectionnez LANGUAGE à l’aide de la touche M

ou m, puis appuyez sur la touche , ou ENTER.

6 Sélectionnez la langue voulue à l’aide de la touche

M ou m et appuyez ensuite sur la touche < ou ENTER.

Le menu s’affiche dans la langue sélectionnée.

ENTER

CLICK

RESET/ ESCAPE

D ZOOM

FUNCTION

RM-PJM15

PROJECTOR

1 Lorsque tous les appareils ont été correctement

raccordés, branchez le câble d’alimentation sur une prise murale (secteur).

L’indicateur ON/STANDBY s’allume en rouge et le projecteur passe en mode de veille.

2 Appuyez sur la touche I /

L’indicateur ON/STANDBY s’allume en vert.

3 Allumez l’appareil raccordé au projecteur.

Appuyez sur la touche INPUT pour sélectionner la source d’entrée.

Pour faire disparaître le menu

Appuyez la touche MENU. L’affichage du menu disparaît automatiquement si aucune touche n’est activée pendant une minute.

17 (FR)

Page 60

Projection

ENT. A: Sélectionne les signaux audio et vidéo

entrés via le connecteur INPUT A.

ENT. B: Sélectionne les signaux audio et vidéo

entrés via le connecteur INPUT B.

VIDEO: Sélectionne les signaux audio et vidéo

entrés via les prises AUDIO/VIDEO (VIDEO IN).

S-VIDEO:Sélectionne les signaux audio et vidéo

entrés via les prises AUDIO/S VIDEO (VIDEO IN).

Remarque

Les prises AUDIO des connecteurs VIDEO IN sont utilisées comme sortie audio de VIDEO et SVIDEO.

4 Tournez la bague de zoom pour ajuster la taille de

l’image.

5 Tournez la bague de mise au point pour régler la

netteté de l’image.

Remarque

Ne regardez pas vers l’objectif en cours de projection car vous risquez sinon de vous blesser les yeux.

Pour Appuyez sur Régler le volume les touches VOL +/– du panneau de

commande ou les touches VOLUME +/– de la télécommande.

Couper le son la touche AUDIO MUTING de la

télécommande. Pour restaurer le son, appuyez sur de nouveau sur la touche AUDIO MUTING ou appuyez sur la touche VOL + du panneau de commande ou la touche VOLUME + de la télécommande.

•Appuyez sur la touche APA lorsque l’image est affichée intégralement à l’écran. S’il y a des bords noirs autour de l’image, la fonction APA ne sera pas opérante correctement et l’image risque de déborder de l’écran.

•Si vous commutez le signal d’entrée ou si vous reconnectez un ordinateur, appuyez de nouveau sur la touche APA pour obtenir l’image adéquate.

•“REGLAGE” apparaît sur l’écran. Appuyez de nouveau sur la touche APA durant le réglage pour restaurer l’écran original.

•“Effectué!” apparaît sur l’écran lorsque l’image est correctement réglée. Suivant le type de signal d’entrée, il se peut que l’image ne soit pas correctement réglée.

•Réglez les paramètres du menu REGL ENTREE lorsque vous réglez l’image manuellement.

Pour plus de détails, voir page 22 (FR).

Pour régler le trapèze

Lorsque l’image projetée est un trapèze, modifiez la position/hauteur du projecteur en déplaçant les dispositifs de réglage.

Pour plus de détails sur la façon d’utiliser les dispositifs de réglage, voir page 8 (FR).

Si l’image présente toujours une forme trapézoïdale, corrigez-la dans TRAPEZE NUMER du menu REGL. INSTAL.

Lorsque le bord de base est plus long que le bord supérieur, comme le montre l’illustration ci-dessous:

Couper l’image la touche PIC MUTING de la

télécommande. Pour restaurer l’image, appuyez de nouveau sur la touche PIC MUTING.

Pour obtenir l’image la plus claire

Vous pouvez ajuster la phase des points lorsqu’un signal est entré depuis l’ordinateur. Appuyez sur la touche APA. L’image projetée est réglée automatiquement pour être la plus claire possible.

Remarques

•Ajustez le signal lorsque l’image fixe est affichée sur l’écran.

18 (FR)

Mettez la valeur sur négatif.

Lorsque le bord supérieur est plus long que le bord de base, comme le montre l’illustration ci-dessous:

Mettez la valeur sur positif.

Pour plus de détails sur “TRAPEZE NUMER”, voir page 26 (FR).

Page 61

Projection

Pour mettre le projecteur hors tension

1 Appuyez sur la touche I /

“METTRE HORS TENSION?” apparaît à l’écran.

Remarque

Le message disparaît si vous appuyez sur une touche quelconque à l’exception de la touche

, ou si vous n’appuyez sur aucune touche

I / pendant cinq secondes.

2 Appuyez sur la touche I /

L’indicateur ON/STANDBY clignote en vert et le ventilateur de refroidissement continue de tourner pendant environ 120 secondes pour réduire la chaleur interne. L’indicateur ON/STANDBY clignote rapidement pendant les 40 premières secondes. Pendant cette durée, vous ne pouvez pas remettre le projecteur sous tension à l’aide de la

touche I /

Outils nécessaires pour votre présentation

Pour agrandir l’image (fonction de zoom numérique)

Vous pouvez sélectionner un point de l’image à agrandir.

1 Appuyez sur la touche D ZOOM + de la

télécommande. L’icône de zoom numérique apparaît au centre de

l’image.

Icône de zoom numérique

2 Déplacez l’icône vers le point de l’image que vous

désirez agrandir. Utilisez les touches fléchées (M/ m/</,) pour déplacer l’icône.

3 Débranchez le câble d’alimentation de la prise

murale après que le ventilateur s’est arrêté de tourner et l’indicateur ON/STANDBY s’allume en rouge.

Si vous ne pouvez pas confirmer le message à l’écran

Lorsque vous ne pouvez pas confirmer le message sur écran dans certaines conditions, vous pouvez éteindre

l’appareil en appuyant sur la touche I / environ une seconde.

Remarque

Ne débranchez pas le câble d’alimentation pendant que le ventilateur tourne, faute de quoi le ventilateur cessera de tourner même si la température interne est toujours élevée, ce qui peut entraîner une panne du projecteur.

Sur le nettoyage du filtre à air

pendant

3 Appuyez de nouveau sur la touche D ZOOM +.

L’image où se trouve l’icône est agrandie. En appuyant plusieurs fois sur la touche +, la taille de l’image augmente. (taux d’agrandissement: max. 4 fois)

Utilisez les touches fléchées (M/m/</,) pour faire défiler les images agrandies.

Pour ramener l’image à ses dimensions d’origine

Appuyez sur la touche D ZOOM – de la télécommande.

Nettoyez le filtre à air toutes les 300 heures afin d’assurer des performances optimales.

Pour utiliser la fonction de pointeur laser

Appuyez sur la touche LASER de la télécommande. Le pointeur laser apparaît. Le pointeur est utile pour indiquer un point particulier sur l’écran.

19 (FR)

Page 62

Utilisation du MENU / Le menu CTRL IMAGE

Utilisation du MENU

Ce projecteur est doté d’une fonction d’écran de menu permettant de réaliser différents ajustements et réglages.

Pour sélectionner la langue d’affichage du menu, voir page 25 (FR).

Les paramètres pouvant être réinitialisés sont :

•“CONTRASTE”, “LUMIERE”, “COULEUR”, “TEINTE”, “NETTETE” et “OPTIMISEUR RVB” du menu CTRL IMAGE.

•“PHASE”, “AMPL H” et “DEPL.” dans le menu REGL ENTREE.

1 Appuyez sur la touche MENU.

L’écran de menu apparaît. La barre de l’icône du menu actuellement sélectionné est mis en évidence en jaune.

CTRL IMAGE

CONTRASTE: 80 LUMIERE: 50 OPTIMISEUR RVB: MODE GAMMA: TEMP COULEU:

30 GRAPH BAS

ENT.A

2 Utilisez la touche M ou m pour sélectionner un

menu et appuyez ensuite sur la touche , ou ENTER. Le menu sélectionné apparaît.

Menus Paramètres de réglage

REGLAGE

ETAT : ON ENT.A: ORDINATEU RECH ENT. AUTO: LANGAGE: FRANCAIS H.P.: ON MODE ECO: RECEPTEUR SIRCS:

OFF

OFF AVANT&ARRIERE

ENT.A

3 Procédez au réglage ou à l’ajustement d’un

paramètre.

Pour plus de détails sur le réglage des différents paramètres, reportez-vous aux pages de menu correspondantes.

A propos de la mémoire des réglages

Les réglages sont automatiquement enregistrés dans la mémoire du projecteur.

Si aucun signal n’est entré

Lorsqu’il n’y a pas de signal d’entrée, le message “PAS D’ENTREE-Reglage impossible.” apparaît à l’écran et aucun paramètre ne peut être ajusté.

Le menu CTRL IMAGE

Le menu CTRL (contrôle) IMAGE sert à régler l’image. Les paramètres non réglables suivant le signal d’entrée ne sont pas affichés dans le menu.

Lorsqu’un signal vidéo est entré

CTRL IMAGE

CONTRASTE: 80 LUMIERE: 50 COULEUR: 50 TEINTE: 50 NETTETE: 50 IMAGE D.: ON TEMP COULEU: STANDARD: AUTO

BAS

VIDEO

Pour désactiver l’écran de menu

Appuyez sur la touche MENU. L’écran de menu disparaît automatiquement si vous n’appuyez sur aucune touche pendant une minute.

Pour restaurer des paramètres modifiés

Appuyez sur la touche RESET. Le message “Effectué!” (terminé) apparaît sur l’écran et les réglages affichés sont restaurés à leur valeur par défaut.

20 (FR)

Lorsqu’un signal RVB est entré

CTRL IMAGE

CONTRASTE: 80 LUMIERE: 50 OPTIMISEUR RVB: MODE GAMMA: TEMP COULEU:

30 GRAPH BAS

ENT.A

Page 63

Le menu CTRL IMAGE

Opération

1. Sélectionnez un paramètre

Utilisez la touche M ou m pour sélectionner un menu et appuyez ensuite sur la touche , ou ENTER.

2. Ajustez le paramètre

• Pour changer le niveau de réglage : Pour augmenter la valeur, appuyez sur la touche M ou ,. Pour diminuer la valeur, appuyez sur la touche m ou <. Appuyer sur la touche ENTER pour revenir à l’écran de départ.

• Pour modifier le réglage : Appuyez sur la touche M ou m pour changer la valeur de réglage. Appuyez sur la touche ENTER ou < pour revenir à l’écran de départ.

CONTRASTE

Ajuste le contraste de l’image. Plus la valeur de réglage est élevée, plus le contraste est important. Plus la valeur de réglage est faible, plus le contraste est faible.

NETTETE

Ajuste la netteté de l’image. Plus la valeur de réglage est élevée, plus l’image est nette. Plus la valeur de réglage est faible, plus les contours de l’image sont adoucis.

OPTIMISEUR RVB

Ajuste la netteté de l’image lorsque des signaux RVB sont entrés. Plus la valeur de réglage est élevée, plus l’image est nette. Plus la valeur de réglage est faible, plus les contours de l’image sont adoucis.

IMAGE D. (dynamique)

Renforce la couleur noire.

ON: Renforce le noir pour produire une image plus

“dynamique”.

OFF: Restitue fidèlement les zones noires de

l’image conformément au signal source.

MODE GAMMA

Ajustements et réglages à l’aide du menu

LUMIERE

Ajuste la luminosité de l’image. Plus la valeur de réglage est élevée, plus l’image est lumineuse. Plus la valeur de réglage est faible, plus l’image est foncée.

COULEUR

Ajuste l’intensité des couleurs. Plus la valeur de réglage est élevée, plus les couleurs sont intenses. Plus la valeur de réglage est faible, plus l’intensité des couleurs est faible.

TEINTE

Ajuste la teinte des couleurs. Plus la valeur de réglage est élevée, plus l’image prend une teinte verdâtre. Plus la valeur de réglage est faible, plus l’image prend une teinte rougeâtre.

Sélectionne une courbe de correction gamma.

GRAPH: Améliore la reproduction des demi-teintes.

Les photos peuvent être reproduites avec des teintes naturelles.

TEXTE: Contraste le noir et le blanc.Idéal pour les

images qui contiennent énormément de texte.

TEMP COULEU

Réglage de la température des couleurs.

HAUT: Rend les blancs plus bleuâtres. BAS: Rend les blancs plus rougeâtres.

21 (FR)

Page 64

Le menu CTRL IMAGE / Le menu REGL ENTREE

STANDARD (Système couleur)

Sélectionne le système couleur du signal d’entrée.

AUTO: Sélectionne automatiquement l’un des

signaux suivants: NTSC

4.43.

NTSC

PAL-M/N: Sélectionne automatiquement l’un des

signaux suivants: PAL-M/PAL-N, NTSC En principe, réglez-le sur AUTO. Si l’image présente des distorsions ou n’a pas de couleurs, sélectionnez le système couleur en fonction du signal d’entrée.

3.58, PAL, SECAM,

3.58.

Le menu REGL ENTREE

Le menu REGL ENTREE sert au réglage du signal d’entrée. Les paramètres non réglables suivant le signal d’entrée ne sont pas affichés dans le menu.

Lorsqu’un signal vidéo est entré

REGL ENTREE

FORMAT: 16:9 DEPL. H: 200 V: 30

VIDEO

Signaux d’entrée et paramètres de réglage/ajustables

Paramètre Signal d’entrée

Vidéo ou Composant HDTV RVB1)N&B S vidéo (Y/C)

CONTRASTE LUMIERE COULEUR –– TEINTE ––

NETTETE – OPTIMISEUR RVB IMAGE D.

MODE GAMMA TEMP COULEU STANDARD –––

: Ajustable/peut être réglé

– : Non ajustable/ne peut être réglé

(NTSC3.58/

4.43 uniquement)

––– –

(15k 60/50 uniquement)

––– –

––

Lorsqu’un signal RVB est entré

REGL ENTREE

PHASE: 0 AMPL H: 1056 DEPL. H: 200 V: 30 CONV FREQ: ON

NO.01 VIDEO/60

ENT.A

NO.17 800x600

N° de mémoire

Type de signal

N° de mémoire

Type de signal

Opération

1. Sélectionnez un paramètre

Utilisez la touche M ou m pour sélectionner un paramètre et appuyez ensuite sur la touche , ou ENTER.

2. Ajustez le paramètre

• Pour changer le niveau de réglage : Pour augmenter la valeur, appuyez sur la touche M ou ,. Pour diminuer la valeur, appuyez sur la touche m ou <. Appuyez sur la touche ENTER pour revenir à l’écran de départ.

• Pour modifier le réglage : Appuyez sur la touche M ou m pour changer la valeur de réglage. Appuyez sur la touche ENTER ou < pour revenir à l’écran de départ.

1) Les signaux RVB d’un ordinateur

22 (FR)

Page 65

Le menu REGL ENTREE

PHASE

CONV FREQ (convertisseur de balayage)

Réglage de la phase des points du panneau LCD et du signal entré via le connecteur INPUT A/B. Ajuste l’image encore plus finement après qu’elle a été réglée en appuyant sur la touche APA. Ajuste l’image pour qu’elle apparaisse plus nette.

Convertit le signal pour afficher l’image en fonction de la taille de l’écran.

ON: Affiche l’image en fonction de la taille de

l’écran. L’image perd cependant un peu de clarté.

OFF: Affiche l’image en faisant correspondre un

pixel d’élément d’image entré à un pixel de

AMPL H

l’écran LCD. L’image affichée est claire, mais d’une taille inférieure.

Réglage de la taille horizontale de l’image entrée via les connecteurs INPUT A/B. Plus la valeur de réglage est élevée, plus la taille horizontale de l’image est grande.

Remarque

Lorsqu’un signal XGA ou SXGA est entré, ce paramètre n’est pas affiché.

Plus la valeur de réglage est basse, plus la taille horizontale de l’image est faible. Ajuste le réglage en fonction des points du signal d’entrée. Pour plus de

Signaux d’entrée et paramètres de réglage/ajustables

détails sur la valeur adéquate pour les signaux présélectionnés, voir page 24 (FR).

DEPL.

Ajuste la position de l’image entrée par les connecteurs INPUT A/B ou les prises VIDEO IN. H règle la position horizontale de l’image. V règle la position verticale de l’image. Plus la valeur de H augmente, plus l’image se déplace

Paramètre Signal d’entrée

Vidéo ou S RVB 15k/à vidéo (Y/C)

PHASE –– – AMPL H –– – DEPL. FORMAT –– CONV FREQ ––– –

composantes

HDTV

RVB1)N&B

(inférieur à SVGA uniquement)

vers la droite, et plus elle diminue, plus l’image se déplace vers la gauche. Plus la valeur de V augmente, plus l’image se déplace vers le haut, et plus elle diminue, plus l’image se déplace vers le bas. Utilisez les touches < et , pour ajuster la position horizontale et les touches M et m pour la position verticale.

: Ajustable/peut être réglé

– : Non ajustable/ne peut être réglé

Apropos du n° de mémoire présélectionné

Ce projecteur est doté de 43 types de données présélectionnées pour les signaux d’entrée (la mémoire de présélection). Le numéro de mémoire du signal d’entrée en cours et le type de signal sont affichés lorsque le signal de présélection est entré. Ce

FORMAT

Réglage du format de l’image. Si vous entrez un signal 16:9 (comprimé) au départ d’un appareil comme un lecteur DVD, sélectionnez 16:9.

4:3 : Lorsqu’une image de rapport d’écran 4:3 est

entrée.

16:9 : Lorsqu’une image de rapport d’écran 16:9

(comprimé) est entrée.

projecteur détecte automatiquement le type du signal. Lorsque le signal est enregistré dans la mémoire de présélection, une image adéquate s’affiche à l’écran en fonction du type de signal. Vous pouvez ajuster l’image à l’aide du menu REGL ENTREE. Ce projecteur est également doté de 20 types de mémoires utilisateur pour chaque ENT. A/B. Lorsqu’un signal non présélectionné est entré pour la première fois, le numéro de mémoire s’affiche comme étant 0. Si le signal d’entrée est ajusté dans le menu REGL ENTREE, le réglage du signal entré via ENT. A/B est enregistré. Lorsque plus de 20 mémoires utilisateur ont été enregistrées pour chaque ENT. A/B, la mémoire la plus récente remplace automatiquement la plus ancienne.

1) Les signaux RVB d’un ordinateur

23 (FR)

Page 66

Le menu REGL ENTREE

Signaux présélectionnés

N° de Signal présélectionné mémoire

1 Vidéo 60 Hz 2 Vidéo 50 Hz 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

RVB 15k/à composantes 60 Hz RVB 15k/à composantes 50 Hz HDTV 33,750 60,000 640 × 350

640 × 400

640 × 480

800 × 600

832 × 624 1024 × 768

1152 × 864 SXGA VESA 70 Hz

1152 × 900

1280 × 960 SXGA VESA 60 Hz

1280 × 1024 SXGA VESA 43 Hz

VGA mode 1 VGA VESA1) 85 Hz PC-98012) Normal VGA mode 2 VGA VESA 85 Hz VGA mode 3 Macintosh 13” VGA VESA 72 Hz VGA VESA 75 Hz VGA VESA 85 Hz SVGA VESA 56 Hz SVGA VESA 60 Hz SVGA VESA 72 Hz SVGA VESA 75 Hz SVGA VESA 85 Hz Macintosh 16” XGA VESA 43 Hz XGA VESA 60 Hz XGA VESA 70 Hz XGA VESA 75 Hz XGA VESA 85 Hz

SXGA VESA 75 Hz SXGA VESA 85 Hz Sunmicro LO 61,795 65,960 H-nég V-nég 1504 Sunmicro HI 71,713 76,047

SXGA VESA 75 Hz

SGI-5 SXGA VESA 60 Hz SXGA VESA 75 Hz SXGA VESA 85 Hz

fH fV Sync (kHz) (Hz)

15,734 59,940 H-nég V-nég 15,625 50,000 H-nég V-nég 15,734 59,940 15,625 50,000 ou

31,469 70,086 H-pos V-nég 800 37,861 85,080 H-pos V-nég 832 24,823 56,416 H-nég V-nég 848 31,469 70,086 H-nég V-pos 800 37,861 85,080 H-nég V-pos 832 31,469 59,940 H-nég V-nég 800 35,000 66,667 H-nég V-nég 864 37,861 72,809 H-nég V-nég 832 37,500 75,000 H-nég V-nég 840 43,269 85,008 H-nég V-nég 832 35,156 56,250 H-pos V-pos 1024 37,879 60,317 H-pos V-pos 1056 48,077 72,188 H-pos V-pos 1040 46,875 75,000 H-pos V-pos 1056 53,674 85,061 H-pos V-pos 1048 49,724 74,550 H-nég V-nég 1152 35,524 43,479 H-pos V-pos 1264 48,363 60,004 H-nég V-nég 1344 56,476 69,955 H-nég V-nég 1328 60,023 75,029 H-pos V-pos 1312 68,677 84,997 H-pos V-pos 1376 63,995 70,016 H-pos V-pos 1472 67,500 75,000 H-pos V-pos 1600 77,487 85,057 H-pos V-pos 1568

60,000 60,000 H-pos V-pos 1800 75,000 75,000 H-pos V-pos 1728 46,433 43,436 H-pos V-pos 1696 53,316 50,062 S sur V 1680 63,974 60,013 H-pos V-pos 1696 79,976 75,025 H-pos V-pos 1688 91,146 85,024 H-pos V-pos 1728

AMPL H

S sur V/Y

Sync composite

1472

Comme les données les données sont rappelées depuis la mémoire de présélection pour les signaux suivants, vous pouvez utiliser ces données présélectionnées en ajustant AMPL H. Effectuez le réglage fin en ajustant DEPL.

Signal N° de mémoire AMPL H

Super Mac-2 23 1312 SGI-1 23 1320 Macintosh 19” 25 1328 Macintosh 21” 28 1456 Sony News 36 1708 PC-9821 36 1600

1280 × 1024 WS Sunmicro 37 1664

Remarque

Lorsque le rapport d’écran du signal d’entrée est différent de 4:3, une partie de l’écran s’affiche en noir.

44 45

47 48

PC Composant 480/60P

575/50P 575/50P 1080/50I 1080/50I

720/60P 720/60P 720/50P 720/50P

480/60P ( )31,470 60,000 S sur V

( ) 31,250 50,000 S sur V

Double fréquence NTSC

Double fréquence PAL

28,130 50,000

45,000 60,000 37,500 50,000

1) VESA est une marque de fabrique déposée de Video Electronics Standard Association.

2) PC-98 est une marque de fabrique déposée de NEC Corporation.

24 (FR)

Page 67

Le menu REGLAGE

Le menu REGLAGE sert à modifier les réglages du projecteur.

REGLAGE

ETAT: ON ENT.A: ORDINATEU RECH ENT. AUTO: LANGAGE: FRANCAIS H.P.: ON MODE ECO: RECEPTEUR SIRCS:

OFF

OFF AVANT&ARRIERE

ENT.A

Le menu REGLAGE

RECH ENT. AUTO

Lorsqu’il est réglé sur ON, le projecteur détecte les signaux d’entrée dans l’ordre suivant: ENT. A/ENT. B/VIDEO/S-VIDEO. Il indique le canal d’entrée lorsqu’il est sous tension ou lorsque la touche INPUT est enfoncée.

LANGAGE

Sélectionne la langue d’affichage du menu système et des écrans de menu. Les langues disponibles sont : anglais, français, allemand, italien, espagnol, japonais et chinois.

H.P.

Opération

1. Sélectionnez un paramètre

Utilisez la touche M ou m pour sélectionner un paramètre et appuyez ensuite sur la touche , ou ENTER.

2. Changez le réglage

Appuyez sur la touche M ou m pour changer la valeur de réglage. Pour revenir à l’écran original, appuyez sur la touche ENTER ou <.

ETAT (affichage sur écran)

Règle l’affichage sur écran.

ON: Affichage de tous les écrans de menu. OFF: Désactive les affichages à l’exception des

menus, du message d’indication de mise hors tension et des messages d’avertissement.

Pour plus de détails sur les messages d’avertissement, voir page 34 (FR).

Réglez-le sur OFF pour couper le son des hautparleurs internes. Lorsque vous sélectionnez OFF, l’indication “H.P. OFF” apparaît à l’écran lorsque vous mettez le projecteur sous tension.

MODE ECO

Lorsque vous sélectionnez ON, le projecteur passe en mode d’économie d’énergie si aucun signal n’est entré pendant 10 minutes.

RECEPTEUR SIRCS

Sélectionne les capteurs de télécommande (récepteur SIRCS) à l’avant et à l’arrière du projecteur.

AVANT & ARRIERE: Active les capteurs avant et

arrière.

AVANT : Active uniquement le capteur avant. ARRIERE : Active uniquement le capteur arrière.

ENT. A

Sélectionne le signal d’ordinateur, composant, DTV

BPR ou DTV GBR entré via le connecteur 5BNC.

Remarque

Si le réglage n’est pas correct, l’indication “Vérifiez reglage ENT. A.” apparaît à l’écran et les couleurs de l’image deviennent anormales ou l’image ne s’affiche pas.

25 (FR)

Page 68

Le menu REGL. INSTAL.

Le menu REGL. INSTAL. sert à modifier les réglages du projecteur.

TRAPEZE NUMER

Corrige le trapèze provoqué par l’angle de projection. Si le bord de base est trop long, choisissez une valeur négative; si le bord supérieur est trop long, choisissez une valeur positive pour rendre l’image carrée.

REGL. INSTAL.

MEMOIRE TRAPEZ: TRAPEZE NUMER: INSTALLATION: MODE LAMPE:

DUREE LAMPE

ON 0 PLAF.-FRONT. STANDARD

: 234h

ENT.A

Opération

1. Sélectionnez un paramètre

Utilisez la touche M ou m pour sélectionner un paramètre et appuyez ensuite sur la touche , ou ENTER.

2. Ajustez le paramètre

INSTALLATION

Sélectionne l’inversion horizontale ou verticale de l’image.

SOL-FRONTALE: L’image n’est pas inversée. PLAF.-FRONT.: L’image est inversée

horizontalement et verticalement.

SOL-RETRO: L’image est inversée

horizontalement.

PLAFOND-RETRO: L’image est inversée

verticalement.

Remarque

En cas d’utilisation d’un miroir, veillez aux conditions d’installation puisque l’image peut être inversée.

MODE LAMPE

Règle la luminosité de la lampe en cours de projection.

STANDARD: Claire avec une luminosité normale. BAS: Réduit le bruit du ventilateur et la

consommation électrique.

• Pour modifier le réglage : Appuyez sur la touche M ou m pour changer le réglage. Appuyez sur la touche ENTER ou < pour revenir à l’écran de départ.

MEMOIRE TRAPEZ

ON: Le réglage TRAPEZE NUMER est conservé.

Les données sont récupérées lorsque le projecteur est mis sous tension. Le réglage restera chaque fois le même.

OFF: TRAPEZE NUMER est remis sur 0 lorsque le

projecteur est mis sous tension la fois suivante.

Comparativement au réglage STANDARD, la luminosité d’une image projetée avec le réglage BAS sera faible. Si MODE LAMPE est réglée sur BAS, la prochaine fois que le système sera mis sous tension, la lampe fonctionnera suivant le réglage STANDARD pendant la première minute, et passera ensuite sur BAS.

DUREE LAMPE

Indique la durée d’activation de la lampe.

Remarque

Seule la durée s’affiche. Vous ne pouvez pas changer l’affichage.

26 (FR)

Page 69

Exemples d’installation

Installation au sol

Mur

Centre de l’écran

Exemples d’installation

Installation

a: Distance entre l’écran et le centre de l’objectif b: Distance du sol au centre de l’objectif c: Distance du sol au pied du projecteur x: Libre

Distance entre l’avant du projecteur et le centre de l’objectif.

Taille de l’écran (pouces)

Minimum

Maximum

Centre de l’objectif

40 60 80 100 120 150 180 200 250 300

1490 2280 3060 3850 4630 5810 6990 7770 9740 11700

(58 3/4) (89 7/8) (120 1/2) (151 5/8) (182 3/8) (228 7/8) (275 1/4) (306) (383 5/8) (460 3/4)

1820 2780 3740 4700 5660 7100 8540 9500 11900 14300

(71 3/4) (109 1/2) (147 3/8) (185 1/8) (222 7/8) (279 5/8) (336 3/8) (374 1/8) (468 5/8) (563 1/8) x–305 x–457 x–610 x–762 x–914 x–1143 x–1372 x–1524 x–1905 x–2286

(12) (18) (24) (30) (36) (45) (54) (60) (75 1/8) (90 1/8)

x–394 x–546 x–699 x–851 x–1003 x–1232 x–1461 x–1613 x–1994 x–2375 (15 5/8) (21 5/8) (27 5/8) (33 5/8) (39 5/8) (48 5/8) (57 5/8) (63 5/8) (78 5/8) (93 5/8)

Objectif standard: 10 mm (13/32 pouces)

Unité: mm (pouces)

Sol

Pour calculer les distances d’installation (unité: mm)

SS: diagonale de l’écran (pouces) a (minimum) = {(SS × 50,18/1,3102) – 75,10104} × 1,025 a (maximum) = {(SS × 64,518746/1,3102) – 107,8977} × 0,975 b = x – (SS/1,3102 × 9,984) c = x – (SS/1,3102 × 9,984 + 89)

27 (FR)

Page 70

Exemples d’installation

Installation au plafond

Si vous installez le projecteur au plafond, utilisez le support de suspension pour projecteur PSS-610.

a: Distance entre l’écran et le centre de l’objectif b: Distance entre le plafond et le centre de l’objectif x: Distance entre le plafond et le centre de l’écran

Centre de l’écran

Pour une installation au plafond, adressez-vous à un personnel Sony qualifié.

Support de suspension pour projecteur PSS-610 (non fourni)

Plafond

Centre de l’objectif

Distance entre l’avant du projecteur et le centre de l’objectif.

Objectif standard: 10 mm

(13/32 pouces)

Mur

Taille de l’écran (pouces)

Minimum

Maximum

80 100 120 150 180 200 250 300

3060 3850 4630 5810 6990 7770 9740 11700

(120 1/2) (151 5/8) (182 3/8) (228 7/8) (275 1/4) (306) (383 5/8) (460 3/4)

3740 4700 5660 7100 8540 9500 11900 14300

(147 3/8) (185 1/8) (222 7/8) (279 5/8) (336 3/8) (374 1/8) (468 5/8) (563 1/8)

b+610 b+762 b+914 b+1143 b+1372 b+1524 b+1905 b+2286

(24) (30) (36) (45) (54) (60) (75 1/8) (90 1/8)

231/256/281/331/356/381 mm (9 1/8/10 1/8/11 1/8/13 1/8/14 1/8/15

Pour calculer les distances d’installation (unité: mm)

SS: diagonale de l’écran (pouces) a (minimum) = {(SS × 50,18/1,3102) – 75,10104} × 1,025 a (maximum) = {(SS × 64,518746/1,3102) – 107,8977} × 0,975 x = b + (SS/1,3102 × 9,984)

Uité: mm (pouces)

pouces) réglable si vous utilisez un

PSS-610

28 (FR)

Page 71

Remarques concernant l’installation

Installation déconseillée

N’installez pas le projecteur dans les conditions suivantes. Ces installations peuvent entraîner un dysfonctionnement ou causer des dommages au projecteur.

Manque de ventilation

Remarques concernant l’installation

Exposition à la chaleur et à l’humidité

•N’installez pas l’appareil dans un endroit où la température et l’humidité sont très élevées ou dans un endroit très froid.

•Pour éviter la condensation d’humidité, n’installez pas l’appareil dans un endroit où la température peut augmenter rapidement.

Endroit poussiéreux

•Assurez une circulation d’air adéquate afin d’éviter toute surchauffe interne. Ne placez pas l’appareil sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de tissus (rideaux, draperies) qui risquent d’obstruer les orifices de ventilation. Si la température se intérieure augmente à la suite d’une obstruction des orifices de ventilation, le capteur de température se déclenche et le message “Surchauffe! Lampe OFF 1 min.” s’affiche. Le projecteur se met alors automatiquement hors tension après une minute.

•Laissez un espace libre de plus de 30 cm (11 pouces) autour du projecteur.

•Veillez à ce que les orifices de ventilation n’aspirent pas de particules telles que des morceaux de papier.

•Si vous placez quelque chose devant les orifices de ventilation avant, l’air expulsé du projecteur risque d’être aspiré par les orifices de ventilation situés sur le dessous, provoquant ainsi une élévation de la température interne et une activation du circuit de protection. Installez le projecteur de façon à ne pas entraver la sortie d’air.

N’installez pas l’appareil dans un endroit très poussiéreux, faute de quoi le filtre à air va s’obstruer. La poussière obstruant le passage de l’air dans le filtre peut entraîner une augmentation de la température intérieure du projecteur. Nettoyez-le régulièrement.

Conditions d’utilisation déconseillées

N’effectuez aucune des opérations suivantes.

N’installez pas le projecteur sur son flanc.

Ne faites pas fonctionner l’appareil lorsqu’il se trouve sur son flanc. Cette position peut entraîner un dysfonctionnement.

29 (FR)

Page 72

Remarques concernant l’installation

Inclinaison vers l’avant/l’arrière et la droite/la gauche

20°

Ne faites pas fonctionner l’appareil lorsqu’il est incliné de plus de 20 degrés. N’installez pas l’appareil ailleurs que sur le sol ou au plafond. Ces positions d’installation peuvent provoquer un dysfonctionnement.

N’obstruez pas les orifices de ventilation

Ne recouvrez pas les orifices de ventilation du projecteur, faute de quoi une surchauffe interne risque de se produire.

30 (FR)

Page 73

Entretien

Remarques

•Si la lampe se brise, consultez le personnel Sony qualifié.

•Extrayez la lampe par la poignée. Si vous touchez le module de lampe, vous risquez de vous brûler ou de vous blesser .

•Pour retirer le module de lampe, maintenez-le bien à l’horizontale et tirez perpendiculairement. N’inclinez pas le module de lampe. Si vous extrayez le module de lampe en l’inclinant et si la lampe se brise, il se peut que vous vous blessiez avec les éclats.

Remplacement de la lampe

Lorsqu’il est temps de remplacer la lampe, ne tardez pas à la remplacer par une lampe pour projecteur LMP-P201. La lampe atteint la fin de sa durée de vie utile au bout d’environ 1500 heures sur le réglage STANDARD ou d’environ 3000 heures sur le réglage BAS du MODE LAMPE. Lorsque le moment est venu de remplacer la lampe, le message “Remplacer la lampe.” s’affiche.

2 Ouvrez le couvercle de la lampe en desserrant une

vis à l’aide du tournevis Philips (fourni avec la lampe pour projecteur LMP-P201).

3 Desserrez deux vis du module de lampe avec le

tournevis Philips.

4 Tout en maintenant la poignée et en gardant la

lampe à l’horizontale, tirez perpendiculairement.

Entretien

Remplacement de la lampe après avoir utilisé le projecteur

Mettez le projecteur hors tension et débranchez ensuite le câble d’alimentation. Attendez au moins une heure que la lampe ait refroidi.

Remarque

La lampe est encore brûlante après que vous avez mis le projecteur hors tension à l’aide de la touche I / 1. Si vous touchez la lampe, vous risquez de vous brûler les doigts. Lorsque vous voulez remplacer la lampe, attendez au moins une heure qu’elle ait refroidi.

1 Placez une feuille de protection (chiffon) sous le

projecteur. Saisissez le projecteur par la poignée et tournez le projecteur vers le panneau de commande comme illustré ci-dessous.

Remarque

Pour remplacer la lampe, placez le projecteur sur une surface plane et stable.

5 Insérez la nouvelle lampe jusqu’à ce qu’elle se

mette en place. Serrez les vis. Repliez la poignée.

Remarques

•Ne touchez pas la surface en verre de la lampe.

•Le projecteur ne se met pas sous tension tant que la lampe n’est pas correctement fixée.

31 (FR)

Page 74

Entretien

6 Refermez le couvercle de la lampe et serrez la vis. 7 Remettez le projecteur à l’endroit. 8 Branchez le câble d’alimentation et activez le

projecteur en mode de veille.

9 Appuyez, dans l’ordre, sur les touches suivantes

du panneau de commande pendant moins de cinq secondes : RESET, <, ,, ENTER.

Remarques

•Utilisez une lampe pour projecteur LMP-P201 pour le remplacement. Si vous utilisez une autre lampe qu’une LMP-P201, le projecteur risque de présenter un dysfonctionnement.

•N’oubliez pas de mettre le projecteur hors tension et de débrancher le câble d’alimentation avant de remplacer la lampe.

•N’introduisez pas les doigts dans le logement du module de lampe et veillez à ce qu’aucun objet ou liquide ne pénètre à l’intérieur afin d’éviter tout risque d’incendie ou de décharge électrique.

3 Décollez le filtre à air. (Le filtre à air est fixé au

moyen d’une bande Velcro (3).)

4 Dépoussiérez le filtre à air au moyen d’un

aspirateur.

5 Installez le filtre à air comme illustré dans la

figure. Installez le couvercle du filtre à air sur le projecteur.

Encoche

Elimination de la lampe pour projecteur usagée

Etant donné que les matériaux utilisés dans cette lampe sont similaires à ceux d’une lampe fluorescente, vous devez éliminer les lampes pour projecteur usagées de la même manière que les lampes fluorescentes.

Nettoyage du filtre à air

Le filtre à air doit être nettoyé toutes les 300 heures. Quand il devient difficile d’éliminer la

poussière du filtre, remplacez le filtre. Pour nettoyer le filtre à air, appliquez la procédure suivante :

1 Mettez le projecteur hors tension et débranchez le

câble d’alimentation.

2 Otez le couvercle du filtre à air tout en maintenant

enfoncé le bouton du couvercle de filtre à air sur le couvercle du filtre à air.

Remarques

•En plaçant simplement le filtre à air sur les bandes velcro, le filtre à air ne sera pas verrouillé en place. Lors de la mise en place du filtre à air, placez-le sur le couvercle du filtre à air, fixez-le en appuyant fermement sur les bandes velcro. Assurez-vous que le filtre à air n’est pas plié.

•Placez correctement le filtre à air (tendu) dans le couvercle du filtre à air. Si le filtre n’est pas tendu, il risque de ne pas fonctionner correctement.

•Si le filtre à air est excessivement souillé, lavez-le avec une solution détergente neutre et séchez-le à l’ombre. S’il n’est pas possible d’éliminer la poussière du filtre à air, remplacez-le par le filtre de réserve fourni.

•Le filtre à air comporte un côté avant et un côté arrière. Veillez à installez le filtre à air dans le bon sens. Vérifiez l’encoche sur le filtre comme illustré dans le schéma ci-dessus et installez-le correctement.

•Montez correctement le couvercle du filtre à air, car le projecteur ne se mettra pas sous tension si le couvercle n’est pas correctement fixé.

32 (FR)

Page 75

Dépannage

Si vous rencontrez un problème en cours d’utilisation, appuyez sur la touche HELP pour afficher les messages d’aide.

Vous pouvez obtenir les messages d’aide suivants :

•Image: Un menu ne s’affiche pas. Les couleurs ne sont pas correctes.

•Son : Le son n’est pas correctement diffusé.

•Autre : L’indicateur s’allume/clignote.

Si vous avez toujours des problèmes après avoir consulté les messages d’aide, parcourez les instructions cidessous. Si le problème persiste, prenez contact avec votre revendeur Sony.

Alimentation

Symptôme

Le projecteur ne se met pas sous tension.


Symptôme

Pas d’image

L’image comporte des parasites.

Les écrans de menu ne s’affichent pas.

Cause

Le projecteur a été mis hors et sous tension à bref intervalle à l’aide de la touche I / 1.

Le couvercle de la lampe est mal fixé.

Le couvercle du filtre à air s’est enlevé.

Cause

Le câble est mal branché ou débranché. La sélection d’entrée est incorrecte.

L’image a été coupé.

Le signal de l’ordinateur n’est pas transmis vers le moniteur externe.

Le signal de l’ordinateur est à la fois transmis vers l’écran LCD de l’ordinateur et le moniteur externe.

Il se peut que du bruit apparaisse en fonction de la combinaison du nombre de points entré par le connecteur et du nombre de pixels sur le panneau LCD.

Le paramètre ETAT est réglé sur OFF dans le menu REGLAGE.

Remède

Attendez environ 120 secondes avant de mettre le projecteur sous tension

Refermez correctement le couvercle de la lampe

(voir page 31 (FR))

Refermez correctement le couvercle du filtre à air

(voir page 32 (FR)).

Remède

Vérifiez si les raccordements ont correctement été effectués

Sélectionnez correctement la source d’entrée à l’aide de la touche INPUT

(FR)).

Appuyez sur la touche PIC MUTING pour désactiver la fonction de suppression

(FR)).

Transmettez le signal de l’ordinateur vers le moniteur externe

Transmettez le signal de l’ordinateur uniquement vers le moniteur externe

Changez le papier peint du bureau sur l’ordinateur connecté.

Réglez ETAT sur ON dans le menu REGLAGE

(voir page 25 (FR)).

(voir pages 13 (FR) à 16 (FR)).

(voir page 19 (FR))

(voir pages 17 et 18

(voir page 13 (FR)).

(voir page 18

33 (FR)

Page 76

Dépannage

Son

Symptôme

Pas de son

Lors de l’entrée de son par la prise AUDIO, le son ne passe que par un canal uniquement.

Divers

Symptôme

L’indicateur LAMP/COVER clignote.

L’indicateur LAMP/COVER s’allume.

L’indicateur TEMP/FAN clignote.

L’indicateur TEMP/FAN s’allume.

Les indicateurs LAMP/ COVER et TEMP/FAN s’allument.

Cause

Le câble est mal branché ou débranché.

Le son a été coupé.

Le son monaural entre par la prise AUDIO.

Cause

Le couvercle de la lampe ou le couvercle du filtre à air est mal fixé.

La lampe a atteint la fin de sa durée de vie utile.

La lampe a atteint une température élevée.

Le ventilateur est défectueux.

La température intérieure est anormalement élevée.

Défaillance du circuit électrique.

Remède

Vérifiez si les raccordements ont correctement été effectués

Appuyez sur la touche AUDIO MUTING pour désactiver la fonction de suppression

(voir pages 13 (FR) à 16 (FR)).

(voir page 18

(FR)).

Entrez un son stéréo.

Remède

Fixez correctement le couvercle

(voir pages 31

(FR) et 32 (FR)).

Remplacez la lampe

Attendez 120 secondes que la lampe ait refroidi et remettez le projecteur sous tension

(voir page 31 (FR)).

(voir page 19

(FR)).

Consultez le personnel qualifié Sony.

Vérifiez si les orifices de ventilation ne sont pas obstrués.

Consultez le personnel qualifié Sony.

Messages d’avertissement

Consultez la liste ci-dessous pour connaître la signification des messages affichés à l’écran.

Message

Surchauffe!

Lampe OFF 1 min.

Fréquence est hors limites!

Vérifiez reglage ENT. A.

Remplacer la lampe.

Signification Remède

La température interne est excessive.

Ce signal d’entrée ne peut être projeté car la fréquence est en-dehors de la plage compatible avec ce projecteur.

Le réglage de la définition du signal de sortie de l’ordinateur est trop élevé.

Vous avez entré un signal RVB depuis l’ordinateur alors que ENT. A dans le menu REGLAGE est réglé sur COMPOSANT,

BPR

DTV YP Le moment est venu de remplacer la

lampe.

ou DTV GBR.

Mettez le projecteur hors tension. Vérifiez si les orifices de ventilation ne sont pas obstrués.

Entrez un signal dans la plage de fréquences compatible avec ce projecteur.

Réglez la sortie sur XGA

Réglez correctement ENT. A

Remplacez la lampe.

Messages de mise en garde

Consultez la liste ci-dessous pour connaître la signification des messages affichés à l’écran.

Message

PAS D’ENTREE

Non applicable!

H.P. OFF

Signification Remède

Pas de signal d’entrée

Vérifiez les connexions

(FR)).

Vous avez appuyé sur une touche incorrecte.

Le paramètre H.P. est réglé sur OFF dans le menu REGLAGE.

Appuyez sur la touche appropriée. Réglez H.P. sur ON, si nécessaire

(FR))

(voir pages 13 (FR) à 16

(voir page 13 (FR)).

(voir page 25 (FR)).

(voir page 25

34 (FR)

Page 77

Spécifications

Haut-parleur Système à 3 haut-parleurs à large

Spécifications

Caractéristiques optiques

Système de projection

bande de fréquence,

Graves : 65 mm (2

/8 pouces) de

diamètre, max. 3 W

Aigus : 45 mm (1

/16 pouces) de

diamètre, max. 1 W × 2 (stéréo)

Système de projection à 3

panneaux LCD, 1 objectif

Panneau LCD Panneau LCD TFT Sony 1,3

pouces à microlentille,

2.359.296 pixels (1024 × 768 pixels × 3)

Objectif Zoom 1,3× approx.

f 50,8 à 64,0 mm/F 1,7 to 2,0 Lampe 200 W UHP Dimensions de l’image projetée

Plage : 40 à 300 pouces (mesurés

en diagonale) Rendement lumineux

ANSI lumen

3000 lm

Distance de projection

40 pouces: 1490 à 1820 mm

/4 à 71 3/4 pouces)

(58

60 pouces: 2280 à 2780 mm 80 pouces: 3060 à 3740 mm

/8 à 109 1/2 pouces)

(89

/2 à 147 3/8 pouces)

(120

100 pouces: 3850 à 4700 mm

/8 à 185 1/8 pouces)

(151

120 pouces: 4630 à 5660 mm 150 pouces: 5810 à 7100 mm

/8 à 222 7/8 pouces)

(182

/8 à 279 5/8 pouces)

(228

180 pouces: 6990 à 8540 mm

/4 à 336 3/8 pouces)

(275

200 pouces: 7770 à 9500 mm

(306 à 374

250 pouces: 9740 à 11900 mm

(383

/8 pouces)

/8 à 468 5/8 pouces)

300 pouces: 11700 à 14300 mm

/4 à 563 1/8 pouces)

(460

Caractéristiques électriques

Système couleur Système NTSC3.58/PAL/SECAM/

4.43/PAL-M/PAL-N, à

NTSC

commutation automatique/

manuelle Résolution 750 lignes TV horizontales (entrée

vidéo)

1024 × 768 pixels (entrée RVB)

Signaux d’ordinateur acceptables

fH : 19 à 95 kHz fV : 50 à 92 Hz (jusqu’à SXGA)

Signaux vidéo acceptables

15 kHz RVB/Composante 50/60

Hz, Composante progressive 50/

60 Hz, DTV (480/60P, 575/50P,

720/60P, 720/50P, 1080/60I,

1080/50I), Vidéo composite, Y/

C vidéo)

Entrées/sorties

Entrée audio/vidéo

VIDEO: type phono

Vidéo composite : 1 Vp-p ±2 dB sync négative (terminaison à 75 ohms)

S VIDEO: Y/C miniconnecteur

DIN à 4 broches (mâle) Y (luminance): 1 Vp-p ±2 dB sync négative (terminaison à 75 ohms) C (chrominance): salve 0,286 Vp-p ±2 dB (NTSC) (terminaison à 75 ohms), salve 0,3 Vp-p ±2 dB (PAL) (terminaison à 75 ohms)

AUDIO: Type phono × 2

500 mVrms, impédance plus de 47 kilohms

INPUT A HD D-sub à 15 broches (femelle)/

5BNC (femelle)/ Interface numérique commutée

RVB analogique :HD D-sub à 15

broches (femelle)

R: 0,7 Vp-p ±2 dB (terminaison

à 75 ohms)

V : 0,7 Vp-p ±2 dB (terminaison

à 75 ohms)

V avec sync: 1 Vp-p ±2 dB sync

négative (terminaison à 75 ohms)

B: 0,7 Vp-p ±2 dB (terminaison

à 75 ohms) SYNC/HD: Entrée sync composite : 1-5

Vp-p haute impédance, positive/

négative Entrée sync horizontale : 1-5

Vp-p haute impédance, positive/

négative VD: Entrée sync verticale : 1-5 Vp-p

haute impédance, positive/

négative RVB analogique/composante:

5BNC (femelle)

R/R-Y: 0,7 Vp-p ±2 dB

(terminaison à 75 ohms)

(suite page suivante)

Divers

1) ANSI lumen est une méthode de mesure de American National Standard IT 7.228.

35 (FR)

Page 78

Spécifications

V : 0,7 Vp-p ±2 dB (terminaison à 75 ohms)

V avec sync/Y: 1 Vp-p (2 dB

sync négative (terminaison à 75 ohms) B/B-Y: 0,7 Vp-p ±2 dB

(terminaison à 75 ohms) SYNC/HD: Entrée sync composite : 1-5

Vp-p haute impédance, positive/

négative Entrée sync horizontale : 1-5

Vp-p haute impédance, positive/

négative VD: Entrée sync verticale : 1-5 Vp-p

haute impédance, positive/

négative

DIGITAL RGB: DFP à 20 broches

(TMDS)

USB HUB: Amont (type B:

femelle)×1, Aval (type A:

femelle)×1

MOUSE (sortie): 13 broches

(femelle)

(Pour plus de détails, voir “Assignation des broches” à la page

37 (FR).)

AUDIO: Miniprise stéréo

500 mVrms, impédance plus de

47 kilohms

INPUT B RVB analogique: HD D-sub à 15

broches (femelle) R: 0,7 Vp-p ±2 dB (terminaison

à 75 ohms) V : 0,7 Vp-p ±2 dB (terminaison

à 75 ohms) V avec sync: 1 Vp-p ±2 dB sync

négative (terminaison à 75 ohms) B: 0,7 Vp-p ±2 dB (terminaison

à 75 ohms) SYNC/HD: Entrée sync composite :

1-5 Vp-p haute impédance,

positive/négative Entrée sync horizontale :

1-5 Vp-p haute impédance,

positive/négative VD: Entrée sync verticale : 1-5 Vp-p

haute impédance, positive/

négative

MOUSE (sortie): 13 broches

(femelle)

(Pour plus de détails, voir “Assignation des broches” à la page

37 (FR).)

AUDIO: Miniprise stéréo

500 mVrms, impédance plus de

47 kilohms

36 (FR)

OUTPUT MONITOR OUT: HD D-sub à 15

broches (femelle)

R/R-Y,G/Y,B/B-Y: Unité de gain,

75 ohms

SYNC/HD,VD: 4Vp-p (ouvert),

1Vp-p (75 ohms)

* Les signaux DIGITAL RGB ne

sont pas sortis via la borne MONITOR OUT.

AUDIO OUT (sortie variable):

Miniprise stéréo

max. 1 Vrms, avec un signal

d’entrée de 500 mVrms, impédance inférieure à 5 kilohms

REMOTE RS-232C: D-sub à 9 broches

(femelle)

CONTROL S IN/PLUG IN POWER

Miniprise stéréo 5Vp-p, auto-

alimenté, 5 V CC

Réglementation de sécurité:

UL1950, cUL1950, DHHS

(Laser), DNHW (Laser), FCC Classe A, IC Classe A,

EN60 950 (NEMKO), CE, C-

Tick, EN60 825-1 (Laser), VCCI Classe B, JEITA

Faisceau laser

Type de laser Classe 2 Longueur d’onde 645 nm Puissance de sortie1 mW

Caractéristiques générales

Dimensions 339 × 142 × 335 mm (13 3/8 × Masse Approx. 7,2 kg (15 lb 14 oz)

Puissance de raccordement Consommation électrique

Dissipation de la chaleur Température de service Humidité de service Température de stockage Humidité de stockage Accessoires fournis

/8 × 13 1/4 pouces) (l/h/p)

100 à 240 V CA, 50/60 Hz Max. 290 W (mode de veille:

5 W)

989,6 BTU 0 à 40 °C (32 à 104 °F) 35 à 85 % (sans condensation) –20 à 60 °C (–4 à 140 °F) 10 à 90 % Télécommande (1)

Piles AA (R6) (2) Câble HD D-sub à 15 broches (1)

(1-791-992-11)

Page 79

Spécifications

Câble de souris

SIC-S22 (PS/2) (2 m) (1)

(1-783-501-11)

Câble USB type A – type B (2 m)

(1) (1-790-081-11) Bouchon d’objectif (1) Câble d’alimentation (1) Filtre à air (de réserve) (1) Mode d’emploi (1) Manuel d’installation destiné aux

revendeurs (1) Livret de garantie (1)

La conception et les spécifications sont sujettes à modifications sans préavis.

Accessoires en option

Lampe pour projecteur LMP-P201 (de réserve) Support de suspension pour projecteur PSS-610 Etui de transport VLC-600 Câble de moniteur

SMF-400 (HD D-sub à 15 broches (mâle) y 5 × BNC (mâle)) SMF-410 (HD D-sub à 15 broches (mâle) y HD D-sub à 15 broches (mâle))

Câble de signal

SMF-402 (HD D-sub à 15 broches (mâle) y 3 × type phono (mâle))

Câble d’interface signal

SIC-10 (5 × BNC (mâle) y 5 × BNC (mâle))

Câble de signal numérique

SMF-D102 (DFP à 20 broches y DFP à 20 broches) SMF-D110 (DFP à 20 broches y DFP à 20 broches)

Câble de souris

SIC-S21 (sériel) SIC-S22 (PS/2)

(2 m)

Objectif de projection

Zoom à focale longue VPLL-ZM101 Zoom à focale courte VPLL-ZM31 Objectif à focale courte fixe VPLL-FM21

Il est possible que certains de ces accessoires ne soient pas disponibles dans certaines zones géographiques. Pour plus de détails, veuillez consulter votre revendeur Sony.

Assignation des broches

Connecteur d’entrée RGB (HD D-sub à 15 broches, femelle)

1 R 9 N.C. 2 G 10 GND 3 B 11 GND 4 N.C. 12 DDC/SDA 5 GND 13 HD/C.Sync 6 GND (R) 14 VD 7 GND (G) 15 DDC/SCL 8 GND (B)

Connecteur MOUSE (13 broches, femelle)

1013 69 35 12

1 RTS 8 R 2 GND 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

Connecteur RS-232C (D-sub à 9 broches, femelle)

1 DCD 6 DSR 2 RX DA 7 RTS 3 TX DA 8 CTS 4 DTR 9 RI 5 GND

1) Il se peut que les VLC-600 ne soient pas disponibles dans certaines régions. Pour plus de détails, veuillez vous adresser à un service après-vente Sony dans votre région.

37 (FR)

Page 80

Spécifications

Connecteur d’entrée DIGITAL RGB (DFP à 20 broches, femelle)

110

1120

1 TX0– 11 TXC– 2 TX0+ 12 TXC+ 3

TX0 SHIELD

TX2 SHIELD

TXC SHIELD

TX1 SHIELD 5 TX2– 15 TX1– 6 TX2+ 16 TX1+ 7 DDC/SCL 17 NC 8 DDC/SDA 18 SENSE 9 NC 19 +5V DC

10 NC 20 GND

Connecteur USB

Assignation des broches du câble de souris

SIC-S22

13 broches

1310 96 53 21

1 RTS 8 R 2 GND 9 98/AT/TXD 3 XA 10 +5V/DTR 4 XB 11 CLOCK 5 YA 12 DATA 6 YB 13 RXD 7 L/PS

mini DIN à 6 broches

1 DATA 2NC 3 GND 4 +5V 5 CLOCK 6NC

Fiche B (femelle)

1 +5V 2D– 3D+ 4 GND

Fiche A

38 (FR)

Page 81

Dimensions

Avant

)

142,6 (5

89 (3

339 (13 11/32)

58 (2

Spécifications

142 (5

55 (2

/32)

/32) 64,3 (2 9/16)

/32)

)

100,7 (3 )

24,5

(

)

106,2 (4 )

(

22,4

)

109,4 (4

Dessus

)

257 (10

Centre de l’objectif

)

220 (8

/32)

16,6(

Centre de l’appareil

248 (9 3/4)

82 (3

/32)

99 (3 29/32)

105 (4 1/8)

Unité: mm (pouces)

39 (FR)

Page 82

Spécifications

Côté

)

Bas

116,8 (4

( 1 1/4)

)

(9 246

)

210,4

)

(1 29

)

/ ( 20

95 (3

)

23,8

(

146 (5

28,4

/4)

(1 1/8)

35,4

(1 13/32)

0 – 2,1 (0 – 3/32)

45,4

(1 25/32)

335,5 (13 7/32)

279

(10 31/32)

26,5

(1 1/32)

82,5

117,2

(4 5/8)

1,8

7,2

(1/16)

)

(1 40

)

(5 128

(29/32)

108,8

(4 9/32)

100

163

54,5 (2

(3 15/16)

(6 13/32)

(9/32)

81,5

113,5

(3 7/32)

/32)

96 (3

(3 1/4)

(4 15/32)

/32)

(9/16)

(29/32)

)

( 16,8

)

(5 134

)

(1 38,4

)

150,8

(6)

152,3

)

(2 53

) /

211,2

)

127(5) 51,5 (

40 (FR)

Centre de l’appareil

Unité: mm (pouces)

Page 83

Index

A, B

Accessoires en option 37 (FR) Accessoires fournis 36 (FR) Alimentation

mise hors tension 19 (FR)

mise sous tension 17 (FR) AMPL H 23 (FR) Assignation des broches 37 (FR)

Câble de souris

assignation des broches 38 (FR)

raccordement 14 (FR) Capteur de télécommande

arrière 7 (FR)

avant 7 (FR)

réglage 25 (FR) Commutateur DIGITAL RGB/5BNC/RGB

10 (FR) Condensation 29 (FR) Connecteur d’entrée 5BNC 10 (FR) Connecteur d’entrée DIGITAL RGB 10

(FR)

assignation des broches 38 (FR) Connecteur d’entrée RGB 10 (FR)

assignation des broches 37 (FR) Connecteur MOUSE 10 (FR)

assignation des broches 37 (FR) Connecteur RS-232C 11 (FR)

assignation des broches 37 (FR) Connecteur USB 10 (FR)

assignation des broches 38 (FR) CONTRASTE 21 (FR) CONV FREQ (convertisseur de balayage)

23 (FR) COULEUR 21 (FR) Coupure

de l’image 18 (FR)

du son 18 (FR)

Dépannage 33 (FR) DEPL. 23 (FR) Dimensions 39 (FR) DUREE LAMPE 26 (FR)

Emplacement et fonction des commandes

arrière/côté droit/dessous 7 (FR) avant/côté gauche 7 (FR) panneau de commande 8 (FR) panneau des connecteurs 10 (FR)

Télécommande 11 (FR) ENT. A 25 (FR) ETAT (affichage sur écran) 25 (FR) Exemples d’installation 27 (FR)

au plafond 28 (FR)

au sol 27 (FR)

F, G

Filtre à air 32 (FR) Fonction APA 9 (FR), 18 (FR) FORMAT 23 (FR) Formats d’écran 13 (FR), 24 (FR), 35

(FR)

H.P. 25 (FR)

I, J, K

IMAGE D. (dynamique) 21 (FR) INSTALLATION 26 (FR)

LANGAGE 25 (FR) LUMIERE 21 (FR)

MEMOIRE TRAPEZ 26 (FR) Menu

désactivation de l’affichage du menu 20

(FR) Menu CTRL IMAGE 20 (FR) Menu REGLAGE 25 (FR) Menu REGL ENTREE 22 (FR) Menu REGL. INSTAL. 26 (FR) utilisation du menu 20 (FR)

Menu CTRL IMAGE 20 (FR) Menu REGLAGE 25 (FR) Menu REGL ENTREE 22 (FR) Menu REGL. INSTAL. 26 (FR) Messages

avertissement 34 (FR) mise en garde 34 (FR)

MODE ECO 9 (FR), 25 (FR) MODE GAMMA 21 (FR) MODE LAMPE 26 (FR) Molettes de réglage 8 (FR)

NETTETE 21 (FR)

OPTIMISEUR RVB 21 (FR) Orifices de ventilation

prise d’air 8 (FR) sortie d’air 7 (FR)

P, Q

PHASE 23 (FR) Piles

installation 12 (FR)

remarques 12 (FR) Poignée de transport 7 (FR) Précautions 5 (FR) Projection 17 (FR)

Raccordement

magnétoscope 16 (FR)

ordinateur 13 (FR)

système à composante 16 (FR) RECEPTEUR SIRCS 7 (FR), 25 (FR) RECH ENT. AUTO 25 (FR) Réglage

image 20 (FR)

mémoire de réglages 20 (FR)

taille/déplacement image 23 (FR) Réinitialisation

paramètres réglables 20 (FR)

réinitialisation d’un paramètre 20 (FR) Remarques concernant l’installation

29 (FR)

conditions d’utilisation déconseillées

29 (FR)

installation déconseillée 29 (FR) Remplacement de la lampe 31 (FR)

Spécifications 35 (FR) STANDARD 22 (FR) Support de suspension pour projecteur

PSS-610 28 (FR)

T, U, V, W, X, Y, Z

TEINTE 21 (FR) Télécommande

emplacement et fonction des

commandes 11 (FR)

fonction de pointeur laser 11 (FR), 19

(FR) installation des piles 12 (FR) touche D ZOOM 12 (F) touche FUNCTION 12 (FR) touche HELP 12 (FR)

TEMP COULEU 21 (FR) TRAPEZE NUMER 26 (FR)

41 (FR)

Page 84

ADVERTENCIA

LASER RADIATION DO NOT STARE INTO BEAM

WAVE LENGTH:645nm MAX OUTPUT:1mW

CLASS II LASER PRODUCT

COMPLIES WITH DHHS 21 CFR SUBCHAPTER J SONY CORPORATION 6-7-35 KITASHINAGAWA SHINAGAWA-KU,TOKYO,JAPAN

MANUFACTURED;

CAUTION

Para evitar el riesgo de incendios o electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.

Esta etiqueta se encuentra en la parte posterior del mando a distancia.

La toma mural debe estar instalada cerca del equipo y debe accederse a ésta con facilidad.

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT

RAYONNEMENT LASER NE PAS REGARDER DANS LE FAISCEAU APPAREIL A LASER DE CLASSE 2 LASER–STRAHLING, NICHT IN DEN STRAHL BLICKEN LASER KLASSE 2 MAX OUTPUT : 1mW EN60825-1 WAVE LENGTH : 645nm /A11:1996

Esta etiqueta se encuentra en la parte posterior del mando a distancia.

Esta etiqueta se encuentra en el lateral del mando a distancia.

AVOID EXPOSURELASER RADIATION IS EMITTED FROM THIS APERTURE.

Esta etiqueta se encuentra en la parte posterior del mando a distancia.

El haz láser se emite a través de esta ventana.

Notas

• No oriente el láser hacia personas ni mire hacia el transmisor de láser.

• Si el mando a distancia causa fallos de funcionamiento, consulte con personal especializado Sony. Dicho mando se sustituirá por otro nuevo en función de la garantía.

Advertencia sobre la conexión de alimentación

Utilice un cable de alimentación apropiado para el suministro de alimentación local.

Tipo de enchufe VM0233 290B YP-12A COX-07 — Extremo hembra VM0089 386A YC-13B COX-02 VM0310B YC-13 Tipo de cable SJT SJT H05VV-F H05VV-F N13237/CO-228 VCTF Corriente y tensión nominal Homologación de seguridad

1) Utilice el enchufe apropiado para su país.

2 (ES)

Estados Unidos, Europa Reino Unido, Irlanda, Japón Canadá continental Australia, Nueva Zelanda

YP332

10A/125V 10A/125V 10A/250V 10A/250V 10A/250V 7A/125V UL/CSA UL/CSA VDE VDE VDE DENAN

Page 85

Índice

Descripción general

Instalación y proyección

Precauciones .............................................................5 (ES)

Características...........................................................6 (ES)

Ubicación y función de los controles......................7 (ES)

Parte frontal/izquierda............................................... 7 (ES)

Parte posterior/derecha/inferior ................................ 7 (ES)

Panel de control ........................................................ 9 (ES)

Panel de conectores................................................. 10 (ES)

Mando a distancia ................................................... 11 (ES)

Instalación del proyector ........................................ 13 (ES)

Conexión ..................................................................13 (ES)

Conexión con un ordenador .................................... 13 (ES)

Conexión con una videograbadora/equipo 15k RGB/

componente........................................................ 16 (ES)

Selección del idioma del menú .............................. 17 (ES)

Proyección ...............................................................17 (ES)

Herramientas efectivas para la presentación........... 19 (ES)

Realización de ajustes mediante el menú

Uso del MENU .......................................................... 20 (ES)

Menú CTRL IMAGEN ...............................................20 (ES)

Menú AJUS ENTRAD............................................... 22 (ES)

Menú AJUSTE .......................................................... 24 (ES)

Menú AJUSTE INST.................................................25 (ES)

Instalación

Ejemplos de instalación.......................................... 26 (ES)

Instalación en el suelo............................................. 26 (ES)

Instalación en el techo............................................. 27 (ES)

Español

Notas para la instalación ........................................28 (ES)

Instalación inadecuada ............................................ 28 (ES)

Condiciones de uso inadecuadas............................. 28 (ES)

3 (ES)

Page 86

Mantenimiento

Otros

Mantenimiento .........................................................30 (ES)

Sustitución de la lámpara ........................................ 30 (ES)

Limpieza del filtro de aire....................................... 31 (ES)

Solución de problemas ........................................... 32 (ES)

Especificaciones ..................................................... 34 (ES)

Índice alfabético ...................................................... 40 (ES)

4 (ES)

Page 87

Precauciones

Seguridad

•Compruebe que la tensión de funcionamiento de la unidad coincide con la tensión de suministro eléctrico local.

•Si se derrama líquido dentro de la unidad o se introduce un objeto sólido en la misma, desenchúfela y haga que sea revisada por personal especializado antes de volver a utilizarla.

•Desenchufe la unidad de la toma mural si no va a utilizarla durante varios días.

•Para desconectar el cable, tire del enchufe, nunca del propio cable.

•La toma de corriente debe encontrarse cerca de la unidad y ser de fácil acceso.

•La unidad no se desconectará de la fuente de alimentación de CA (toma de corriente) mientras esté conectada a la toma mural, aunque la haya apagado.

•No mire al objetivo mientras la lámpara está encendida.

•No oriente el láser hacia personas ni mire hacia el transmisor láser.

•No sitúe la mano ni objetos cerca de los orificios de ventilación, ya que el aire que sale está caliente.

•Tenga cuidado de no pillarse los dedos con el ajustador cuando levante el proyector. No ejerza excesiva presión sobre la parte superior del proyector con el ajustador fuera.

Prevención del recalentamiento interno

Después de desactivar la alimentación con la tecla

del mando a distancia o del panel de control, no

I /

desconecte la unidad de la toma de corriente mientras el ventilador de enfriamiento se encuentra en funcionamiento.

Precaución

El proyector dispone de orificios de ventilación de aspiración en la parte inferior y de exhaustación en la parte posterior. No bloquee estos orificios ni coloque nada junto a ellos, ya que puede producirse recalentamiento interno, causando el deterioro de imagen o daños al proyector.

Limpieza

•Para mantener el exterior como nuevo, límpielo periódicamente con un paño suave. Las manchas persistentes pueden eliminarse con un paño ligeramente humedecido con una solución detergente poco concentrada. No utilice nunca disolventes concentrados, como diluyentes, bencina o limpiadores abrasivos, ya que dañan el acabado.

•Evite tocar el objetivo. Para eliminar el polvo de éste, emplee un paño seco y suave. No utilice un paño húmedo, soluciones detergentes ni diluyentes.

•Limpie el filtro cada 300 horas.

Embalaje

Descripción general

Iluminación

•Para obtener la mejor calidad posible de imagen, la parte frontal de la pantalla no debe exponerse a la luz solar ni a iluminaciones directas.

•Se recomienda instalar una lámpara proyectora en el techo. Cubra las lámparas fluorescentes para evitar la disminución de la relación de contraste.

•Cubra con telas opacas las ventanas que estén orientadas hacia la pantalla.

•Es preferible instalar el proyector en una sala cuyo suelo y paredes no se compongan de materiales que reflejen la luz. Si el suelo y las paredes reflejan la luz, se recomienda cambiar el color de la moqueta y del papel pintado de la pared por otro oscuro.

•Conserve la caja y materiales originales de embalaje, ya que le resultarán útiles cuando vaya a transportar la unidad. Para obtener la máxima protección, embale la unidad tal como la recibió de fábrica.

Proyector de datos

El proyector de datos está fabricado con tecnología de alta precisión. No obstante, es posible que aparezcan continuamente pequeños puntos negros y/o brillantes (rojos, azules o verdes) en dicho proyector. Se trata de un resultado normal del proceso de fabricación y no indica ningún fallo de funcionamiento.

5 (ES)

Page 88

Características

Alto brillo y alta calidad de imagen

•Alto brillo

El panel LCD de alta relación de apertura con microlente y la lámpara UHP de 200 W permiten obtener un alto brillo (salida de luz de 3000 ANSI lumen) y una excelente uniformidad en la imagen.

•Alta resolución

Mediante la adopción de tres paneles XGA de 1,3 pulgadas y aproximadamente 790.000 píxeles, este proyector puede proyectar imágenes nítidas con resolución de 1024 × 768 píxeles para entrada RGB y 750 líneas de TV horizontales para entrada de vídeo.

•Alto rendimiento de imagen

Este proyector utiliza el método de corrección Gamma Digital 3D que permite obtener una óptima uniformidad de imagen. Igualmente, el potenciador RGB interno proporciona imágenes RGB más nítidas.

Fácil instalación

•Función APA (Alineación automática de píxeles) de alto rendimiento exclusiva de Sony

Es posible obtener la imagen más nítida posible pulsando la tecla APA al introducir la señal desde un ordenador.

•Fácil instalación con equipos externos

Este proyector dispone de 44 tipos de datos predeterminados de señales de entrada. Es posible obtener una imagen adecuada conectando un equipo con el cable suministrado y pulsando la tecla APA.

•Conectores USB, Digital RGB y 5BNC

Los equipos USB (p.ej., un ratón USB) permiten ampliar el sistema. El conector RGB digital permite conectar el proyector a un equipo RGB digital. El conector de entrada 5BNC permite conectar el proyector a una estación de trabajo de señales de salida de alta resolución y a un ordenador a larga distancia.

Fácil presentación

•Mando a distancia con funciones de control de ratón y puntero láser

Con el receptor incorporado de ratón, es posible emplear un ordenador con el mando a distancia. Para presentaciones, puede utilizar el puntero láser incorporado en el mando a distancia.

•Teclas Digital ZOOM y HELP del mando a distancia

El ZOOM digital permite mejorar las presentaciones aplicando el zoom hacia una panorámica de detalle sobre la imagen. La tecla HELP resulta útil cuando se produce algún problema durante la operación.

•Alta portabilidad

Este proyector es portátil (7,2 kg, tamaño de portátil). Con esta característica, el asa de transporte contribuye a que resulte más cómodo transportar la unidad donde desee.

Compatibilidad con exploración múltiple

•Convertidor de exploración incorporado

Este proyector dispone de un convertidor de exploración incorporado que convierte la señal de entrada a un valor dentro de 1024 × 768 píxeles.

•Admisión de distintas señales de entrada

Este proyector acepta señales de vídeo compuestas, de vídeo S y de componente, así como señales de 15k RGB, VGA

, SVGA1), XGA1) y SXGA1), todas

las cuales pueden visualizarse.

•Compatible con seis sistemas de color

Es posible seleccionar automática o manualmente el sistema de color NTSC 3.58, PAL, SECAM, NTSC

4.43

, PAL-M o PAL-N.

Otras funciones

Plug & Play

Este proyector cumple con DDC1 y DDC2B. (DDC1 y DDC2B representan la norma Canal de datos de visualización (DDC Al conectar un sistema central DDC1, el proyector se sincroniza con V.CLK, que cumple con la norma VESA, y envía EDID (Datos extendidos de identificación de la pantalla) a la línea de datos. Al conectar un sistema central DDC2B, el proyector activa automáticamente el modo de comunicación correcto.

TM)3)

de VESA.)

1) VGA, SVGA, XGA y SXGA son marcas comerciales registradas de International Business Machines Corporation, EE.UU.

2) NTSC4.43 es el sistema de color utilizado al reproducir vídeos grabados en NTSC en videograbadoras del sistema NTSC4.43.

3) DDCTM es una marca comercial registrada de Video Electronics Standard Association.

6 (ES)

Page 89

Ubicación y función de

Ubicación y función de los controles

1 Anillo de zoom

Ajusta el tamaño de la imagen.

los controles

Parte frontal/izquierda

1qa

qs 0

45 7

Parte posterior/derecha/inferior

2 Anillo de enfoque

Ajusta el enfoque de la imagen.

3 Objetivo

Abra la tapa del objetivo antes de proyectar.

4 Orificios de ventilación (exhaustación)

5 Detector frontal de mando a distancia (receptor

SIRCS)

6 Ajustador

Si alguna imagen se proyecta fuera de la pantalla, ajuste dicha imagen utilizando este ajustador.

Para obtener más información sobre cómo utilizar los ajustadores, consulte “Cómo utilizar el ajustador” en la página 8 (ES).

7 Bloqueo de seguridad

Se conecta a un cable opcional de seguridad (fabricado por Kensington)

El bloqueo de seguridad corresponde al sistema de seguridad “MicroSaver Si necesita más información, póngase en contacto con

Dirección en Internet: http://www.kensington.com/

®1)

” de Kensington.

8 Asa de transporte

Tire del asa del proyector hacia arriba para transportarlo.

9 Altavoz izquierdo

0 Panel de control

Para obtener más información, consulte “Panel de control” en la página 9 (ES).

qa Altavoz derecho

qs Cubierta del objetivo

qd Detector posterior de mando a distancia

(receptor SIRCS)

qf Clavija AC IN

Conecta el cable de alimentación de CA suministrado.

qg Altavoz posterior

1) Kensington y MicroSaver son marcas comerciales registradas de Kensington Technology Group.

7 (ES)

Page 90

Ubicación y función de los controles

qh Cubierta de la lámpara

qj Orificios de ventilación (aspiración)/cubierta

del filtro de aire

Notas

•No sitúe nada junto a los orificios de ventilación, ya

que puede producirse recalentamiento interno.

•No sitúe la mano ni objetos cerca de los orificios de

ventilación, ya que el aire sale caliente.

qk Botón de la cubierta del filtro de aire

Se emplea para extraer la cubierta del filtro de aire.

Para obtener más información, consulte “Limpieza del filtro de aire” en la página 31 (ES).

Nota

Limpie el filtro de aire cada 300 horas para garantizar un nivel de rendimiento óptimo.

ql Botones del ajustador

w; Panel de conectores

Para más información, consulte la página 10 (ES).

Cómo utilizar el ajustador

Para ajustar la altura

Ajuste la altura del proyector de la siguiente forma:

1 Levante el proyector y pulse los botones del

ajustador. Los ajustadores se extenderán a partir del proyector.

Botones del ajustador

2 Mientras pulsa los botones, baje el proyector. A

continuación, deje de pulsar los botones. Los ajustadores se bloquearán, por lo que la altura del proyector se fijará. Para ajustar con precisión, gire los ajustadores a la derecha y la izquierda.

8 (ES)

Notas

•Tenga cuidado para que el proyector no se caiga sobre sus dedos.

•No ejerza una presión excesiva sobre la parte superior del proyector mientras los ajustadores se encuentran fuera.

Page 91

Ubicación y función de los controles

Panel de control

LAMP/

TEMP/

POWER

COVER

FAN

1234

HELP

RESET

1 Teclas VOL +/–

Ajustan el volumen de los altavoces incorporados y el nivel de salida de la toma AUDIO.

+ : Aumenta el volumen. – : Disminuye el volumen.

2 Teclas de flecha (M/m/</,)

Se emplean para seleccionar el menú o para realizar distintos ajustes.

3 Tecla MENU

Muestra el menú en pantalla. Vuelva a pulsarla para que el menú desaparezca.

4 Tecla HELP

Si necesita información de ayuda durante las operaciones, pulse esta tecla para que aparezcan mensajes de ayuda. El menú de ayuda enumera recuperaciones de error según el tipo de problema.

5 Indicadores

LAMP/COVER: Se ilumina o parpadea en las

siguientes situaciones:

• Se ilumina si la lámpara ha llegado al final de su duración o si su temperatura es alta.

• Parpadea si la cubierta de la lámpara o la del filtro de aire no está firmemente cerrada.

TEMP (Temperatura)/FAN: Se ilumina o parpadea

en las siguientes situaciones:

• Se ilumina si la temperatura del interior del proyector es anormalmente alta.

• Parpadea si el ventilador está roto.

POWER SAVING: Se ilumina cuando el proyector

se encuentra en el modo de ahorro de energía. Si AHORRO ENERGIA se ajusta en SI en el menú AJUSTE, el proyector entrará en el modo de ahorro de energía si no se introduce ninguna señal durante 10 minutos. Aunque la lámpara se apague, el ventilador de enfriamiento continúa funcionando. En el modo de ahorro de energía, no funciona ninguna tecla durante los primeros 40 segundos. Dicho modo se cancela al recibirse una señal o al pulsar cualquier tecla.

ON/STANDBY: Se ilumina o parpadea en las

siguientes situaciones:

• Se ilumina en color rojo cuando el cable de alimentación de CA se enchufa en la toma mural. Una vez en el modo de espera, podrá encender el proyector con la tecla

• Se ilumina en color verde al activar la alimentación.

ON/

SAVING

STANDBY

890qa

I / 1

• Parpadea en color verde mientras funciona el ventilador de enfriamiento después de

I / 1

desactivar la alimentación con la tecla

. El ventilador funciona durante unos 120 segundos después de desactivar la alimentación. El indicador ON/STANDBY parpadea rápidamente durante los primeros 40 segundos. Durante este espacio de tiempo, no es posible volver a activar la alimentación con la tecla

Para obtener información detallada sobre los indicadores LAMP/COVER y TEMP/FAN, consulte la página 33 (ES).

I /

6 Tecla I / 1 (encendido / espera)

Enciende y apaga el proyector cuando éste se encuentra en modo de espera. El indicador ON/ STANDBY se ilumina en color verde al activar la alimentación.

Para desactivar la alimentación, pulse la tecla I /

dos veces siguiendo el mensaje en pantalla, o pulse y mantenga pulsada la tecla durante un segundo aproximadamente.

Para obtener información detallada sobre los pasos para desactivar la alimentación, consulte “Para desactivar la alimentación” en la página 19 (ES).

7 Tecla INPUT

Selecciona la señal de entrada. Cada vez que pulse la tecla, la señal de entrada cambiará de la siguiente forma:

B ENTRAD A B ENTRAD B

S-VIDEO b VIDEO b

Las señales de sonido son comunes a VIDEO y a SVIDEO.

8 Tecla LIGHT

Si pulsa esta tecla mientras la alimentación se encuentra activada, las teclas del panel de control se iluminarán en color naranja. Pulse esta tecla para desactivar la luz.

9 Tecla APA (Alineación automática de píxeles)

Ajusta automáticamente la imagen para que se proyecte de la forma más nítida posible mientras se introduce una señal desde el ordenador. También ajusta automáticamente el desplazamiento (arriba/ abajo e izquierda/derecha) al mismo tiempo.

Nota

Pulse la tecla APA cuando aparezca la imagen completa en pantalla. Si hay bordes negros alrededor de la imagen, la función APA no se activará adecuadamente y la imagen puede extenderse más allá de la pantalla.

q; Tecla RESET

Restaura el valor definido de fábrica de un elemento. Esta tecla funciona cuando el menú o un elemento de ajuste se muestra en pantalla.

qa Tecla ENTER

Introduce los ajustes de los elementos en el sistema de menús.

9 (ES)

Page 92

Ubicación y función de los controles

Panel de conectores

Lado derecho

VIDEO IN

CONTROL S

REMOTE

S VIDEO VIDEO AUDIO

RS-232C

PLUG IN POWER

OUTPUT

INPUT B

MONITOR

INPUT A

DIGITAL

RGB RGB

5BNC

USB

DIGITAL RGB

R/R-Y/PRB/B-Y/PBSYNC/HD VDG/Y

VIDEO IN

RS-232C

MONITOR

USB

DIGITAL RGB

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/P

INPUT B

S VIDEO VIDEO AUDIO

B/B-Y/PBSYNC/HD VDG/Y

REMOTE

OUTPUT

INPUT A

Según el equipo conectado, se seleccionará la señal de ordenador, de componente (R-Y/Y/B-Y), HDTV o DTV (DTV GBR, DTV YP

BPR).

4Conector de entrada DIGITAL RGB (DFP de

(MONO)

MOUUSEAUDIOAUDIO RGB

MOUUSEAUDIORGB

20 pines, TMDS): Se conecta a un conector de salida RGB digital de un equipo externo.

5Conector USB: Se conecta al ordenador o a un

dispositivo USB.

Enchufe A: (Derecha, para flujo de entrada, 4

pines): Se conecta a un equipo USB.

Enchufe B: (Izquierda, para flujo de salida, 4

pines): Se conecta a un ordenador. Si conecta

(MONO)

MOUSEAUDIOAUDIO RGB

el proyector y un ordenador, el proyector presupone que hay un ratón USB conectado; ello permite controlar el ratón mediante el mando a distancia.

6Conector MOUSE (13 pines): Se conecta al

MOUSEAUDIORGB

puerto de ratón de un ordenador para controlar la función de ratón mediante el cable de ratón suministrado.

7Toma AUDIO (minitoma estéreo): Se conecta a

la salida de audio de un ordenador.

1 Conectores INPUT A

1 2 3

INPUT A

USB

DIGITAL RGB

DIGITAL

RGB RGB

R/R-Y/P

5BNC

MOUSEAUDIORGB

B/B-Y/PBSYNC/HD VDG/Y

1Interruptor DIGITAL RGB/5BNC/RGB:

Selecciona DIGITAL RGB, 5BNC o RGB en los conectores INPUT A. Seleccione la posición apropiada en función de la señal de entrada. DIGITAL RGB: La señal se introduce desde el

conector DIGITAL RGB.

5BNC: La señal se introduce desde el conector

5BNC.

RGB: La señal se introduce desde el conector

RGB.

2Conector de entrada de RGB (HD D-sub de 15

pines, hembra): Conéctelo a la salida de monitor

de un ordenador mediante el cable suministrado. Este conector sólo acepta señales procedentes de un ordenador.

3Conectores de entrada 5BNC (conectores R/R-

R, G/Y, B/B-Y/PB, SYNC/HD, VD) (tipo

Y/P BNC):

Conéctelos a un ordenador o una videograbadora de alta resolución donde las señales se transmitan a gran distancia; por ejemplo, si el proyector se ha colgado en el techo.

2 Conectores INPUT B

Se conectan a un equipo externo, como un ordenador. Es posible controlar la señal de ratón con el mando a distancia.

Entrada de RGB (HD D-sub de 15 pines,

hembra): Se conecta a la salida de monitor de un

ordenador mediante el cable suministrado. Este conector sólo acepta señales procedentes de un ordenador.

AUDIO (minitoma estéreo): Se conecta a la salida

de audio de un ordenador.

MOUSE (13 pines): Se conecta al puerto de ratón

de un ordenador para controlar la función de ratón mediante el cable de ratón suministrado.

3 Tomas VIDEO IN

Se conectan a equipos de vídeo externos, como una videograbadora.

S VIDEO (mini DIN de 4 pines): Se conecta a la

salida de vídeo S (salida de vídeo Y/C) de un equipo de vídeo.

VIDEO (tipo fonográfico): Se conecta a la salida de

vídeo compuesta.

L (MONO)/R de entrada de AUDIO (tipo

fonográfico): Se conectan a la salida de audio del

equipo. Para equipos estéreo, utilice las tomas L y R; para equipos monofónicos, utilice la toma L (MONO) solamente. Las señales de sonido son comunes a VIDEO y a S VIDEO.

10 (ES)

Page 93

Ubicación y función de los controles

4 Toma CONTROL S IN/PLUG IN POWER (salida de CC de 5V)

Se conecta a las tomas de salida de control S del equipo Sony. Se conecta a la toma CONTROL S OUT del mando a distancia suministrado cuando se emplea con cable. En este caso, no es preciso instalar las pilas en dicho mando, ya que esta toma suministra la alimentación.

5 Conector RS-232C (D-sub de 9 pines, hembra)

Se conecta a un ordenador para controlar el proyector desde dicho ordenador.

6 Conectores OUTPUT

MONITOR (HD D-sub de 15 pines, hembra): Se

conecta a la entrada de vídeo del monitor. Envía las señales del canal seleccionado al conector INPUT A (RGB o 5BNC) o INPUT B (RGB). Este conector no envía señales a través del conector DIGITAL RGB.

AUDIO (tipo fonográfico): Se conecta a los

altavoces externos activos. El volumen de los altavoces puede controlarse con las teclas VOLUME +/– del mando a distancia o las teclas VOL +/– del panel de control.

Mando a distancia

Las teclas con los mismos nombres que las del panel de control tienen un funcionamiento idéntico.

Nota

Es posible que el mando a distancia no disponga de una tecla LENS. Además, puede que la posición de las teclas HELP y FREEZE sea diferente.

Notas sobre el haz láser

•No mire al transmisor láser.

•No oriente el láser hacia personas.

1 Tecla 2 Teclas MUTING

Desactivan la imagen y el sonido.

PIC: Desactiva la imagen. Vuelva a pulsarla para

AUDIO: Desactiva el sonido de los altavoces y de la

3 Tecla INPUT 4 Tecla D KEYSTONE

Corrige la distorsión trapezoidal causada por el ángulo de proyección. Utilice las teclas de flecha (M/m/</ ,) para mostrar la imagen como un rectángulo.

5 Tecla HELP

Si necesita información de ayuda durante las operaciones, pulse esta tecla para que aparezcan mensajes de ayuda.

6 Tecla FREEZE

Esta tecla no funciona en la unidad.

I / 1

recuperar la imagen.

toma AUDIO. Vuelva a pulsarla o pulse la tecla VOLUME + para recuperar el sonido.

7 Transmisor láser 8 Mando universal

Funciona como el ratón de un ordenador conectado a la unidad.

9 Teclas de flecha (M/m/</,) 0 Tecla R CLICK

Funciona como el botón derecho de un ratón de un ordenador conectado a la unidad.

qa Tecla ENTER

Funciona como una tecla MENU.

qs Teclas FUNCTION 1/2

Esta tecla no funciona en la unidad.

wf wd

ws wa w; ql

qk qj

qh qg

COMMAND

OFF

PJ NETWORK

LENS

APA

MENU/

TAB

D ZOOM

PIC

MUTING

AUDIO

VOLUME

FREEZE

ENTER

RESET/ ESCAPE

FUNCTION

RM-PJM15

PROJECTOR

INPUT

D KEYSTONE

HELP

LASER

CLICK

1 2 3

4 5 6 7 8 9

q; qa

qd Compartimiento para el asa

Permite fijar el asa suministrada.

qd,qf

qf Toma CONTROL S OUT (minitoma estéreo)

Se conecta a la toma CONTROL S IN del proyector mediante el cable de conexión (no suministrado) al utilizar el mando a distancia con cable. En este caso, no es necesario instalar las pilas, ya que el mando se alimenta a través de la toma CONTROL S IN del

proyector.

1) Macintosh es una marca registrada de Apple Computer, Inc.

11 (ES)

Page 94

Ubicación y función de los controles

qg Tecla RESET

Funciona como una tecla RESET.

qh Tecla D ZOOM +/–

Aumenta la imagen hasta la ubicación en pantalla que se desee.

+: El icono aparece al pulsar la tecla + una vez. Este

icono indica el punto que se desea aumentar. Utilice una tecla de flecha (M/m/</,) para desplazar el icono hasta el punto que va a aumentar. Pulse la tecla + varias veces hasta que la imagen quede aumentada según sus preferencias.

–: Al pulsar la tecla – se reduce la imagen aumentada

con la tecla D ZOOM +.

qj Tecla L CLICK

Funciona como el botón izquierdo de un ratón de un ordenador conectado a la unidad.

qk Tecla MENU ql Tecla APA (Alineación automática de píxeles) w; Teclas VOLUME +/– wa Tecla LENS

Esta tecla no funciona en la unidad.

ws Interruptor de selección PJ/NETWORK (Proyector/red)

Ajuste siempre este interruptor en PJ.

wd Interruptor COMMAND ON/OFF

Si ajusta este interruptor en OFF, no funcionará ninguna tecla del mando a distancia. De esta forma, se ahorra la energía de las pilas.

wf Indicador de transmisión

Se ilumina al pulsar alguna tecla del mando a distancia. Este indicador no se ilumina al utilizar el puntero láser.

Instalación de las pilas

1 Empuje y deslice la tapa para abrirla y, a

continuación, instale dos pilas tamaño AA (R6) (suministradas) con la polaridad correcta.

Deslice la tapa mientras la presiona.

Asegúrese de instalar la pila desde el lado #.

2 Vuelva a colocar la tapa.

Notas sobre las pilas

•Asegúrese de que la orientación de las pilas es correcta al insertarlas.

•No mezcle pilas usadas con nuevas, ni diferentes tipos de pilas.

•Si no va a utilizar el mando a distancia durante mucho tiempo, extraiga las pilas para evitar daños por fugas. Si se producen fugas, extraiga las pilas, seque el compartimiento de éstas y sustituya las pilas por otras nuevas.

Notas sobre el funcionamiento del mando a distancia

•Compruebe que no haya nada que obstruya el haz de rayos infrarrojos entre el mando a distancia y el detector de control remoto del proyector.

•El margen de operación está limitado. Cuanto menor sea la distancia entre el mando a distancia y el proyector, mayor será el ángulo de control del mando a distancia sobre el proyector.

wg Transmisor de rayos infrarrojos wh Tecla LASER

Emite el haz láser del transmisor al pulsar esta tecla.

12 (ES)

Page 95

Instalación del proyector / Conexión

Instalación del proyector

En esta sección se describen las diferentes maneras de

instalar el proyector.

Centro horizontal de la pantalla

La distancia entre el objetivo y la pantalla varía en función del tamaño de ésta. Emplee la siguiente tabla como referencia.

Distancia entre la pantalla y el centro del objetivo

Conexión

Conexión con un ordenador

En esta sección se describe cómo conectar el proyector con un ordenador. Es posible controlar el proyector mediante el ordenador utilizando un equipo USB. Para más información, consulte “Empleo de un equipo USB (p. ej., un ratón USB)”. Consulte también el manual de instrucciones del equipo que vaya a conectar.

Notas

•Esta unidad acepta señales VGA, SVGA, XGA o SXGA. No obstante, se recomienda ajustar la señal de salida del ordenador en XGA.

•Si ajusta el ordenador, como uno portátil tipo IBM PC/AT pantalla del ordenador y al monitor externo, la imagen del monitor externo puede no aparecer correctamente. En tal caso, ajuste el modo de salida del ordenador para que envíe la señal sólo al monitor externo.

Para obtener más información, consulte el manual de instrucciones suministrado con el ordenador.

•Los conectores de entrada RGB de INPUT A/B y el conector DIGITAL RGB de INPUT A cumplen con VESA DDC2B. Si el ordenador o la tarjeta gráfica es compatible con DDC, active la alimentación del equipo de la siguiente forma:

compatible, para que envíe la señal a la

1 Conecte el proyector al ordenador con el cable

HD D-sub de 15 pines.

2 Active la alimentación del proyector. 3 Arranque el ordenador.

Instalación y proyección

Unidad: m (pies)

Tamaño de la pantalla 40 60 80 100 120 150 200 300 (pulgadas)

Distancia 1,5 2,3 3,1 3,9 4,6 5,8 7,8 11,7

mínima (4,9) (7,5) (10,0) (12,6) (15,2) (19,1) (25,5) (38,4)

Distancia 1,8 2,8 3,7 4,7 5,7 7,1 9,5 14,3

máxima (6,0) (9,1) (12,3) (15,4) (18,6) (23,3) (31,2) (46,9)

1) IBM y PC/AT son una marca comercial y una marca comercial registrada de International Business Machines Corporation, EE.UU.

13 (ES)

Page 96

Conexión

Al realizar conexiones, asegúrese de:

•apagar todos los equipos antes de realizar cualquier conexión.

•utilizar los cables adecuados para cada conexión. insertar los enchufes de los cables correctamente. Si no

•

inserta los enchufes por completo, puede producirse ruido. Para desconectar un cable, asegúrese de tirar del enchufe, nunca del propio cable.

Notas

•Conecte todos los cables de conexión al conector INPUT A al introducir una señal desde el conector INPUT A. Conecte todos los cables al conector INPUT B al introducir una señal desde el conector INPUT B.

•El posible que los cables de ratón suministrados no funcionen correctamente según el tipo de ordenador.

Si se conecta con un ordenador IBM PC/ AT compatible

DIGITAL

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

a salida de monitor

RGB RGB

5BNC

VIDEO IN

S VIDEO VIDEO AUDIO

INPUT B

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

a salida de audio

a INPUT A o INPUT B

Cable de ratón SIC-S21 (para puerto serie) (no suministrado)/ S22 (para PS/2) (suministrado)

Cable de conexión de audio estéreo (no suministrado)*

*Utilice un cable

de conexioón sin resistencia.

a puerto serie o puerto de ratón

Altavoz

Cable de monitor SMF-410 (no suministrado)

Monitor

Lado derecho

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

USB

DIGITAL RGB

Cable HD D-sub de 15 pines (suministrado)

Si se conecta con un ordenador Macintosh

Para conectar un ordenador Macintosh, cuyo conector de salida de vídeo tiene dos filas de terminales, es necesario utilizar un adaptador de venta comercial. No obstante, no podrá controlar el ratón del ordenador mediante el mando a distancia.

Ordenador

Nota

Ajuste el interruptor DIGITAL RGB/5BNC/RGB en RGB (a la derecha) al conectar el ordenador al conector INPUT A.

1) Macintosh es una marca registrada de Apple Computer, Inc.

14 (ES)

Page 97

Conexión

Uso del conector DIGITAL RGB (TMDS)

Conecte el ordenador al conector DIGITAL RGB (TMDS) del panel de conectores.

DIGITAL

Lado derecho

Cable de control remoto

a puerto RS-232C

Ordenador

RGB RGB

5BNC

CONTROL S

REMOTE

RS-232C

PLUG IN POWER

OUTPUT

MONITOR

INPUT A

DIGITAL

RGB RGB

5BNC

USB

DIGITAL RGB

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

Cable de señales

digitales

SMF-D102 (no

suministrado)

o bien

SMF-D110 (no

suministrado)

VIDEO IN

S VIDEO VIDEO AUDIO

INPUT B

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Cable de ratón

Cable de conexión de audio estéreo (no suministrado)*

*Utilice un cable de

conexioón sin resistencia.

Lado derecho

USB cable A tipo-B tipo (suministrado)

Otro equipo USB

a puerto USB

DIGITAL

RGB RGB

5BNC

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

USB

DIGITAL RGB

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/PRB/B-Y/PBSYNC/HD VDG/Y

a salida de monitor

VIDEO IN

S VIDEO VIDEO AUDIO

INPUT B

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Cable de conexión de audio estéreo (no suministrado)*

*Utilice un cable de

conexioón sin resistencia.

Cable HD D-sub de 15 pines (suministrado)

a salida de audio

a salida de RGB digital

a salida de audio

a puerto de ratón

Ordenador

Nota

Ajuste el interruptor DIGITAL RGB/5BNC/RGB en la posición adecuada de acuerdo con la conexión.

Ordenador

Notas

•Utilice el cable de ratón adecuado para el ordenador.

•Es posible utilizar un ratón USB. Para obtener más información, consulte “Empleo de un equipo USB (p. ej., un ratón USB)”.

•Ajuste el interruptor DIGITAL RGB/5BNC/RGB en DIGITAL RGB (a la izquierda).

•Para conectar un equipo RGB digital, utilice el cable de señales digitales (SMF-D102 o SMFD110) (no suministrado). No utilice otro tipo de cables, ya que puede aparecer ruido en la imagen.

Sobre la función USB

Al conectar por primera vez el proyector a un ordenador mediante el cable USB, dicho ordenador reconocerá automáticamente los siguientes dispositivos.

1 Hub USB (uso general) 2 Dispositivo de interfaz USB (función de ratón

inalámbrico)

3 Dispositivo de interfaz USB (función de control

de proyector) El ordenador también reconoce el dispositivo

Nota

Si utiliza el conector DIGITAL RGB (TMDS), el conector MONITOR no enviará señales de imagen.

Empleo de un equipo USB (p. ej., un ratón USB)

Conecte el equipo USB al conector USB del panel de conectores. Es posible conectar el ordenador al proyector a través del conector RGB, el conector 5BNC o el conector

conectado al conector de flujo de entrada del proyector.

Entorno operativo recomendado

Si utiliza la función USB, conecte el ordenador como muestra la anterior ilustración. La función USB puede utilizarse en un ordenador que

disponga del modelo preinstalado de Windows

98,

Windows 98 SE o Windows 2000.

DIGITAL RGB (en el siguiente ejemplo se emplea el conector RGB).

1) Windows es una marca registrada de Microsoft Corporation (en EE.UU. y otros países).

15 (ES)

Page 98

Conexión

Notas

•Puesto que el proyector reconoce el ratón USB cuando el ordenador está conectado al conector USB, no conecte nada al conector MOUSE.

•El ordenador puede no iniciarse correctamente cuando esté conectado al proyector mediante el cable USB. En este caso, desconecte el cable USB, reinicie el ordenador y, a continuación, conecte éste al proyector con el cable USB.

•No se garantiza el funcionamiento de este proyector en el modo de reposo, espera. Cuando utilice el proyector en el modo de reposo, espera, desconéctelo del puerto USB del ordenador.

•No se garantizan las operaciones con todos los entornos informáticos recomendados.

Conexión con una videograbadora/ equipo 15k RGB/componente

En esta sección se describe cómo conectar el proyector con una videograbadora, altavoces activos externos y equipos de 15k RGB/componente. Consulte también el manual de instrucciones del equipo que vaya a conectar.

Lado derecho

DIGITAL

RGB RGB

5BNC

REMOTE

RS-232C

OUTPUT

MONITOR

INPUT A

USB

DIGITAL RGB

Cable BNC (no suministrado)

a salida RGB/ componente

CONTROL S

PLUG IN POWER

DIGITAL

RGB RGB

5BNC

R/R-Y/PR B/B-Y/PB SYNC/HD VDG/Y

VIDEO IN

S VIDEO VIDEO AUDIO

INPUT B

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

Cable de conexión de audio estéreo (no suministrado)

a salida de audio

Al realizar conexiones, asegúrese de:

•apagar todos los equipos antes de realizar cualquier conexión.

•utilizar cables adecuados para cada conexión.

•insertar los enchufes de los cables correctamente. Si

no inserta los enchufes por completo, puede producirse ruido. Para desconectar un cable, asegúrese de tirar del enchufe, no del propio cable.

Lado derecho

VIDEO IN

REMOTE

OUTPUT

INPUT A

CONTROL S

RS-232C

PLUG IN POWER

MONITOR

DIGITAL

USB

DIGITAL RGB

R/R-Y/P

Cable de vídeo S (no suministrado)

S VIDEO VIDEO AUDIO

INPUT B

RGB RGB

5BNC

(MONO)

MOUSEAUDIOAUDIO RGB

MOUSEAUDIORGB

B/B-Y/PBSYNC/HD VDG/Y

Cable de audio/vídeo (no suministrado)

Equipo 15k RGB/componente

Notas

•Ajuste la relación de aspecto mediante ASPECTO en el menú AJUS ENTRAD en función de la señal de entrada.

•Para conectar un equipo de 15k RGB/componente, seleccione ORDENADOR/COMPONENTE/DTV

BPR/DTV GBR en ENTRAD A del menú

YP AJUSTE de acuerdo con la señal de entrada.

•Utilice la señal de sincronización compuesta al introducir la señal de sincronización externa del equipo de 15k RGB/componente.

Conexión de un dispositivo de alta definición 1035/60i

Puesto que la relación de pantalla de una imagen de alta definición es de 16:9 y se visualizan 576 líneas en la dirección vertical, la imagen mostrada no es de alta definición.

Altavoces activos

16 (ES)

a salida de vídeo S

a salidas de audio/vídeo

Videograbadora

Page 99

Selección del idioma del menú / Proyección

Selección del idioma del menú

Es posible seleccionar el idioma que va a utilizarse para el menú y otras indicaciones en pantalla. El ajuste de fábrica es ENGLISH.

LAMP/

TEMP/

POWER

COVER

FAN

4, 5, 6 3

ENTER

HELP

RESET

INPUT

APA

1 Enchufe el cable de alimentación de CA en la

toma mural.

2 Pulse la tecla I /

para activar la alimentación.

3 Pulse la tecla MENU.

Aparecerá el menú.

4 Seleccione el icono del menú SET SETTING (el

tercero) mediante la tecla M o m, a continuación, pulse la tecla , o ENTER.

SAVING

LIGHT

ON/

STANDBY

Proyección

VOL +

VOL -

Tecla APA

COMMAND

OFF

PJ NETWORK

LENS

APA

MENU/

TAB

HELP

RESET

MUTING

VOLUME

PIC

AUDIO

FREEZE

LAMP/

COVER

INPUT

D KEYSTONE

HELP

LASER

TEMP/

FAN

INPUT

APA

POWER SAVING

LIG

Indicador ON/ STANDBY

ON/

STANDBY

Detector posterior de mando a distancia

2 3

Tecla APA

(Parte frontal)

Aparecerá el menú SET SETTING.

SET SETTING

STATUS: ON INPUT-A: COMPUTER AUTO INPUT SEL: LANGUAGE: ENGLISH SPEAKER: ON POWER SAVING: SIRCS RECEIVER:

OFF

OFF FRONT&REAR

INPUT-A

5 Seleccione LANGUAGE con la tecla M o m y, a

continuación, pulse la tecla , o ENTER.

6 Seleccione el idioma que desee con la tecla M o m

y, a continuación, pulse la tecla < o ENTER. El menú aparecerá en el idioma seleccionado.

Para que desaparezca el menú

Pulse la tecla MENU. El menú desaparecerá automáticamente si no pulsa ninguna tecla durante un minuto.

ENTER

CLICK

RESET/ ESCAPE

D ZOOM

FUNCTION

RM-PJM15

PROJECTOR

1 Una vez conectados todos los equipos por

completo, enchufe el cable de alimentación de CA en la toma mural.

El indicador ON/STANDBY se ilumina en color rojo y el proyector entra en el modo de espera.

2 Pulse la tecla I /

El indicador ON/STANDBY se ilumina en color verde.

3 Encienda el equipo conectado al proyector. Pulse

la tecla INPUT para seleccionar la fuente de entrada.

17 (ES)

Page 100

Proyección

ENTRAD A: Selecciona señales de audio y vídeo

del conector INPUT A.

ENTRAD B: Selecciona señales de audio y vídeo

del conector INPUT B.

VIDEO: selecciona señales de audio y vídeo

introducidas desde las tomas AUDIO/VIDEO (VIDEO IN).

S-VIDEO: Selecciona señales de audio y vídeo

introducidas desde las tomas AUDIO/S VIDEO (VIDEO IN).

Nota

Las tomas AUDIO de los conectores VIDEO IN se utilizan como salidas de audio de VIDEO y SVIDEO.

4 Gire el anillo de zoom para ajustar el tamaño de la

imagen.

5 Gire el anillo de enfoque para ajustar el enfoque.

Nota

Si mira al objetivo mientras proyecta, puede dañarse los ojos.

Para Pulse Ajustar el volumen las teclas VOL +/– del panel de control o

las teclas VOLUME +/– del mando a distancia.

Desactivar el sonido la tecla AUDIO MUTING del mando a

distancia. Para recuperar el sonido, vuelva a pulsar la tecla AUDIO MUTING o pulse la tecla VOL + del panel de control o la tecla VOLUME + del mando a distancia.

Desactivar la imagen la tecla PIC MUTING del mando a

distancia. Para recuperar la imagen, vuelva a pulsar la tecla PIC MUTING.

•Pulse la tecla APA cuando aparezca la imagen completa en pantalla. Si hay bordes negros alrededor de la imagen, la función APA no se activará adecuadamente y la imagen puede extenderse más allá de la pantalla.

•Si cambia la señal de entrada o vuelve a conectar un ordenador, vuelva a pulsar la tecla APA para obtener la imagen apropiada.

•La pantalla muestra “AJUSTANDO”. Vuelva a pulsar la tecla APA durante el ajuste para recuperar la pantalla original.

•La pantalla muestra “Completado!” cuando la imagen se ha ajustado adecuadamente. Es posible que la imagen no se ajuste apropiadamente en función de los tipos de señales de entrada.

•Ajuste los elementos en el menú AJUS ENTRAD cuando ajuste la imagen manualmente.

Para más información, consulte la página 22 (ES).

Para corregir la distorsión trapezoidal

Si la imagen proyectada presenta distorsión trapezoidal, cambie la posición/altura del proyector moviendo el ajustador.

Para más información sobre “Cómo utilizar el ajustador”, consulte la página 8 (ES).

Si la imagen sigue apareciendo con distorsión trapezoidal, corríjala en DIST TRAP DIG en el menú AJUSTE INST.

Si la longitud del borde inferior es mayor que la del superior como se muestra en la siguiente figura:

Para obtener imágenes con la mayor nitidez posible

Es posible obtener imágenes con la calidad adecuada al introducirse una señal desde el ordenador. Pulse la tecla APA. La imagen se ajusta automáticamente para proyectarse con nitidez.

Notas

•Ajuste la señal cuando se muestra una imagen fija en pantalla.

18 (ES)

Ajuste el valor en negativo.

Si la longitud del borde superior es mayor que la del inferior como se muestra en la siguiente figura:

Ajuste el valor en positivo.

Para más información sobre “DIST TRAP DIG”, consulte la página 25 (ES).
