Page 1

ony Corporation

Printed in Japan

VPL-HW20/HW20A

4-208-637-21 (1)

Video Projector

Mode d’emploi

Manual de instrucciones

Bedienungsanleitung

Istruzioni per l’uso

Video Projector VPL-HW20/HW20A

Page 2

AVERTISSEMENT

Afin de réduire les risques d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié.

CET APPAREIL DOIT ÊTRE RELIÉ À LA TERRE.

Pour les clients au Canada AVERTISSEMENT

L’utilisation de l’appareil avec une tension autre que 120 V peut nécessiter l’utilisation d’un autre cordon d’alimentation ou d’une autre prise ou les deux à la fois. Pour réduire le risque d’incendie et d’électrocution, confiez toute réparation à un personnel qualifié.

Pour les clients au Canada (pour VPL-HW20)

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon. Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.

Page 3

Table des matières

Précautions .........................................5

Emplacement des commandes

Face avant/droite ................................6

Face arrière/inférieure ........................7

Télécommande ...................................8

Connexions et préparatifs

Déballage ...........................................9

Étape 1 : Installation du

projecteur .........................................11

Avant d’installer le projecteur .... 11

Positionnement du projecteur et

d’un écran ...................................13

Étape 2 : Réglage de la position de

l’image .............................................17

Étape 3 : Raccordement du

projecteur .........................................22

Connexion à un magnétoscope ...22

Raccordement à un ordinateur ....25

Étape 4 : Sélection de la langue de

menu ...............................................26

Projection

Projection de l’image sur l’écran ..... 28

Mise hors tension ....................... 29

Utilisation d’un appareil compatible BRAVIA Sync avec la télécommande

du projecteur .................................... 30

Sélection du mode d’écran large ..... 33

Sélection du mode d’affichage de

l’image ............................................. 35

Réglage de la qualité d’image ......... 36

Sélection pour régler directement

l’option de menu désirée ............ 36

Sélection des options de menu de

réglage désirées dans l’ordre ...... 37

Réglage de l’image avec la fonction

Real Color Processing ..................... 38

Utilisation des menus

Commande par les menus ................ 40

Menu Image ..................................... 44

Menu Image avancée ....................... 48

Menu Écran ..................................... 49

Menu Réglage .................................. 51

Menu Fonction ................................. 53

Menu Installation ............................. 55

Menu Informations .......................... 57

Numéros de mémoire de

présélection ................................ 58

Page 4

Divers

Commande HDMI ...........................59

x.v.Color ..........................................60

Dépannage .......................................61

Indicateurs d’avertissement ........64

Listes de messages .....................65

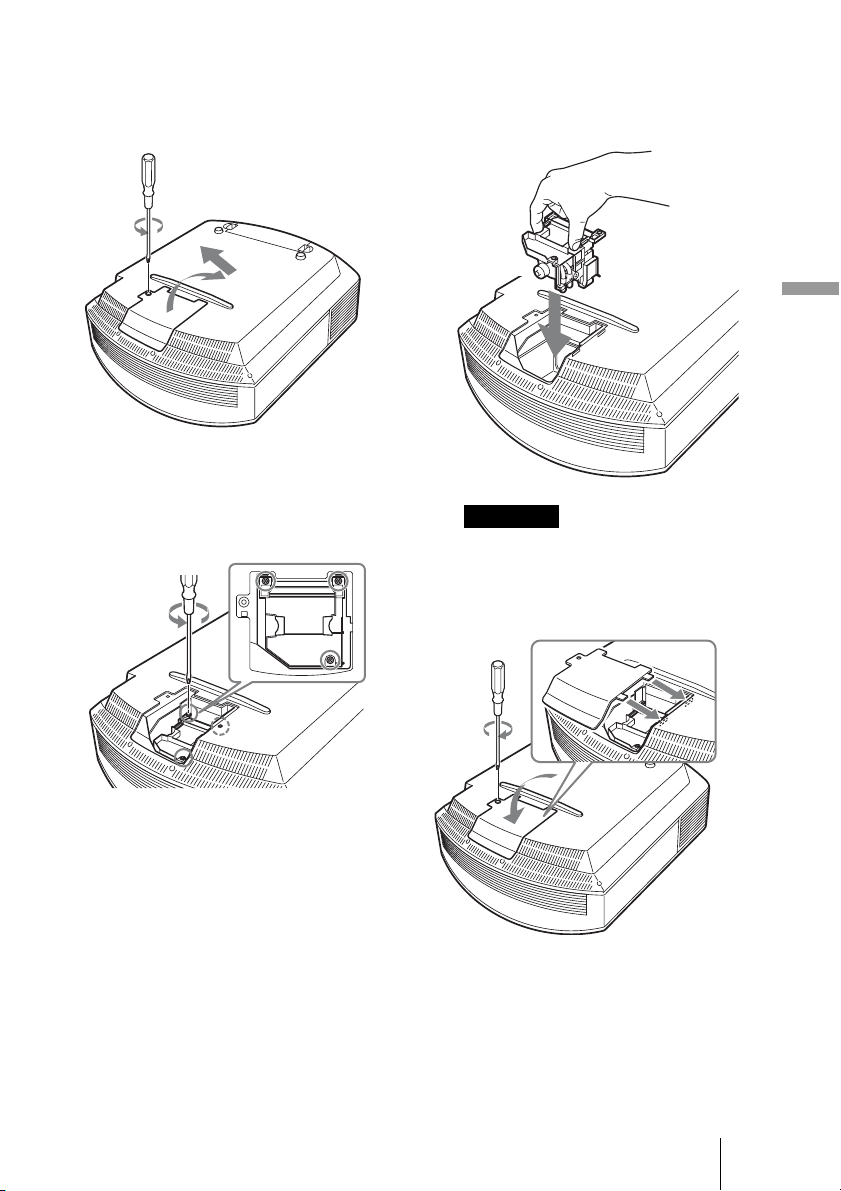

Remplacement de la lampe et du filtre à air et nettoyage des orifices de

ventilation (prise d’air) ....................66

Nettoyage du filtre à air ...................69

Position du cache-objectif ................70

Le nettoyage et l’écran du

projecteur .........................................70

Spécifications ...................................71

Signaux préprogrammés .............73

Signaux d’entrée et options

réglables/paramétrables ..............76

Installation au plafond .....................78

Index ...............................................82

Informations de marque de commerce

PS3 » est une marque déposée de Sony

Computer Entertainment Inc.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques de commerce déposées de HDMI Licensing LLC.

« Blu-ray Disc » est une marque de commerce.

...........................................................................

Le commande HDMI est une fonction de contrôle mutuel norme HDMI qui utilise une spécification HDMI CEC (Consumer Electronics Control). Ce projecteur prend en charge DeepColor, x.v.Color, LipSync et les signaux d’entrée d’ordinateur conformes aux normes HDMI. Il prend également en charge le protocole HDCP.

Page 5

Précautions

Sécurité

• S’assurer que la tension de service de votre projecteur est identique à la tension locale.

• Si du liquide ou un objet quelconque venait à pénétrer dans le boîtier, débrancher le projecteur et le faire vérifier par un technicien qualifié avant la remise en service.

• Débrancher le projecteur de la prise murale en cas de non-utilisation pendant plusieurs jours.

• Pour débrancher le cordon, le tirer par la fiche. Ne jamais tirer sur le cordon luimême.

• La prise murale doit se trouver à proximité du projecteur et être facile d’accès.

• Le projecteur n’est pas déconnecté de la source d’alimentation tant qu’il reste branché à la prise murale, même s’il a été mis hors tension.

• Ne pas regarder dans l’objectif lorsque la lampe est allumée.

• Ne pas placer la main ou des objets à proximité des orifices de ventilation. L’air expulsé est brûlant.

Remballage

Conserver le carton d’emballage original et le matériel d’emballage ; ils seront très utiles si l’on doit un jour expédier l’appareil. Pour assurer une protection maximale, remballer l’appareil tel qu’il avait été emballé en usine.

Prévenir l’accumulation de chaleur interne

Après avoir mis l’appareil hors tension au moyen de l’interrupteur I/1 (marche/veille), ne pas le débrancher de la prise murale tant que le ventilateur de refroidissement tourne.

Mise en garde

Le projecteur est doté d’orifices de ventilation (prise d’air et sortie d’air). Ne pas obstruer ces orifices et ne rien placer à proximité car ceci risquerait de provoquer une surchauffe interne pouvant entraîner une altération de l’image ou un endommagement du projecteur.

Page 6

Emplacement des commandes

Face avant/droite

Pour commander le projecteur, on peut utiliser les boutons du panneau de commande qui portent le même nom que ceux de la télécommande.

Panneau de commande

Boutons M/m/</, (flèche)/

(entrée) (1 page 40)

Boutons de déplacement de l’objectif (1 page 18)

Bouton MENU (1 page 40)

Bouton INPUT (1 page 28)

Interrupteur

Douille

Connecteur HDMI 1 (1 page 22)

Connecteur S VIDEO INPUT (mini-DIN 4 broches)/ connecteur VIDEO INPUT (type CINCH) (1 page 24)

?/1 (marche/veille) (1 page 18)

- AC IN

Connecteur HDMI 2 (1 page 22)

Connecteur INPUT A (1 page 25)

Connecteur Y P

B/CB PR/CR (type CINCH) (1 page 22)

Orifices de ventilation (sortie d’air) (1 page 12)

Molette de mise au point (1 page 20) Orifices de ventilation (sortie d’air) (1 page 12)

Indicateur LAMP/ COVER (1 page 64)

Remarque

Lorsque l’indicateur ON/STANDBY s’allume en orange, le mode économique est activé. (1 page 52)

Capteur de télécommande

Commande de zoom (1 page 20)

Connecteur REMOTE Connecte à un ordinateur, etc. pour la commande à distance

Indicateur ON/STANDBY (1 page 17)

Page 7

Face arrière/inférieure

Emplacement des commandes

Orifices de ventilation (prise d’air) (1 page 12)

Couvercle de la lampe (1 page 67)

Supports réglables (1 page 21)

Support à filtre (1 page 68)

Orifices de ventilation (prise d’air) (1 page 12)

Orifice de fixation du support de suspension de projecteur (1 page 78)

Page 8

Télécommande

Bouton LIGHT

Illumine les boutons sur la

télécommande.

Boutons PICTURE MODE

(1 page 35)

Boutons pour commander

l’appareil compatible

BRAVIA Sync (1 page 30)

Émetteur infrarouge

Interrupteur Veille) (1 page 18)

Bouton INPUT (1 page 28)

?/1 (Marche/

Bouton LENS (1 page 18)

Bouton BLACK LEVEL

(1 page 36)

Bouton GAMMA

CORRECTION (1 page 36)

Bouton COLOR SPACE

(1 page 36)

Bouton WIDE MODE

(1 page 33)

Bouton SHARPNESS +/–

(1 page 46)

Bouton RESET (1 page 40)

Boutons M/m/</, (flèche)/ (entrée) (1 page 40)

Bouton MENU (1 page 40)

Bouton ADVANCED IRIS (1 page 36)

Bouton COLOR TEMP (1 page 36)

Bouton ADJ PIC (Ajuster l’image) (1 page 37)

Bouton RCP (Real Color Processing) (1 page 38)

Bouton CONTRAST +/– (1 page 45)

Bouton BRIGHTNESS +/– (1 page 45)

Page 9

Connexions et préparatifs

Cette section décrit comment installer le projecteur et l’écran, comment connecter l’appareil à partir duquel on désire projeter l’image, etc.

Déballage

Vérifier l’emballage pour s’assurer qu’il contient les éléments suivants :

• Télécommande (1) et piles de format AA (R6) manganèse (2)

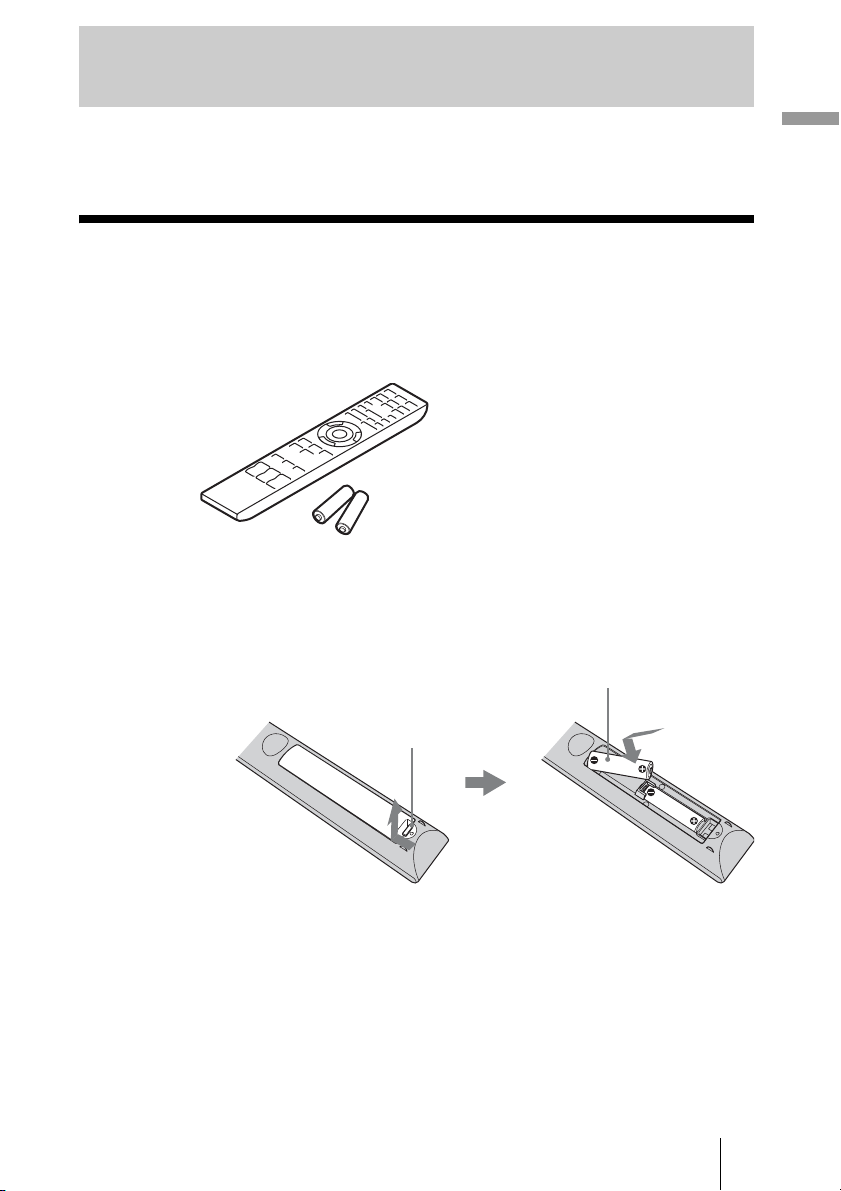

Insertion des piles dans la télécommande

Insérer les piles par le côté E en premier, tel qu’indiqué sur l’illustration. Il y a risque de court-circuit et de surchauffe si les piles sont insérées par la force ou avec les pôles inversés.

Pousser et faire glisser pour ouvrir.

• Cordon d’alimentation secteur (1)

• Cache-objectif (1) Le cache-objectif est fixé sur l’objectif au moment de l’achat du projecteur. Retirer le cache-objectif avant d’utiliser le projecteur.

• Mode d’emploi (ce manuel)

Connexions et préparatifs

ATTENTION

Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d’un type équivalent recommandé par le constructeur. Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Mise en place des piles

Deux piles de format AA (R6) sont fournies pour la télécommande. Pour éviter tout risqué d’explosion, utilisez des piles de format AA (R6) au manganèse ou des piles alcalines.

Page 10

Précautions à prendre pour la manipulation de la télécommande

• Manipuler la télécommande avec soin. Prendre garde de l’échapper, de marcher dessus ou d’y verser tout liquide.

• Ne pas placer la télécommande près d’une source de chaleur, directement sous les rayons du soleil ou dans une pièce humide.

Page 11

Étape 1 : Installation du projecteur

Le projecteur affiche la sortie des images à partir d’un magnétoscope ou d’un autre appareil. Le déplacement d’objectif vous permet d’avoir accès à de plus grandes options pour positionner le projecteur et visualiser les images plus facilement.

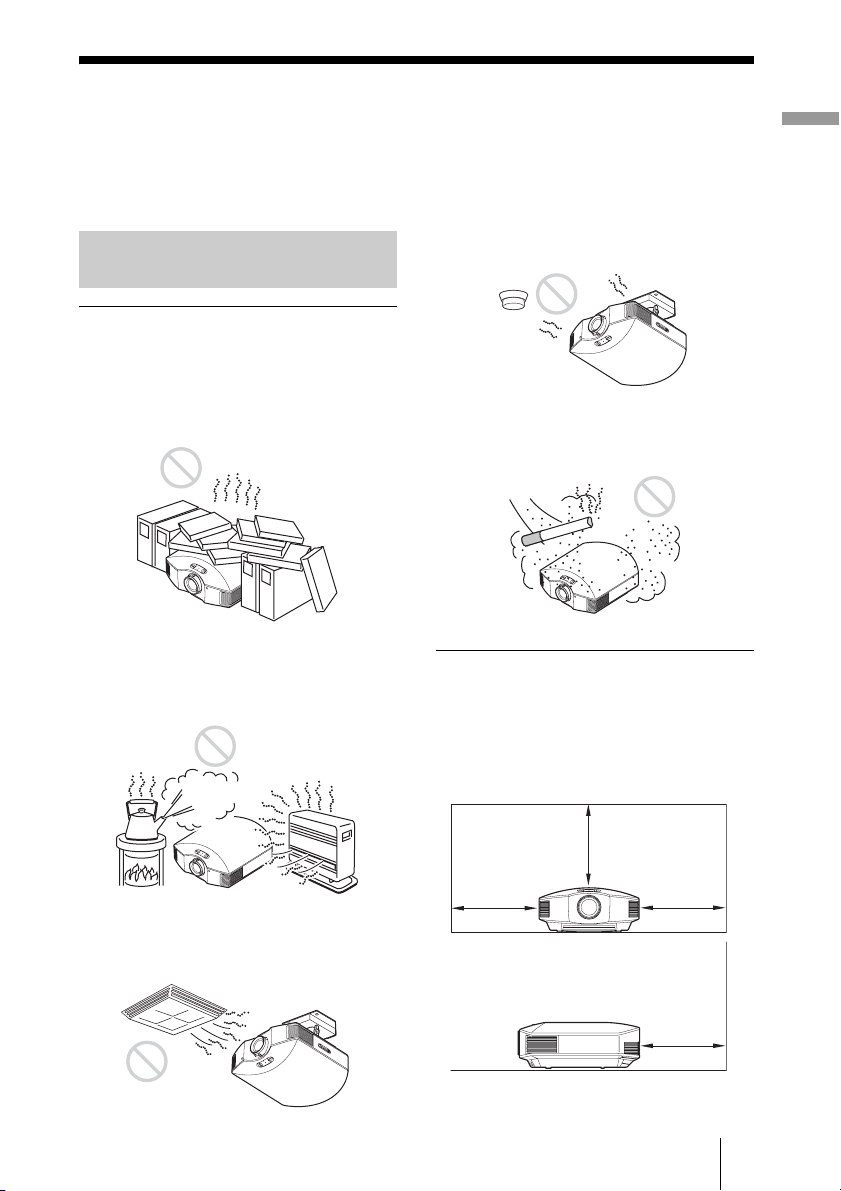

Avant d’installer le projecteur

Installation déconseillée

Ne pas placer le projecteur dans les positions suivantes, ce qui risquerait de provoquer un dysfonctionnement ou d’endommager l’appareil.

Mauvaise ventilation

Laissez un dégagement de plus de 30 cm

/8 pouces) autour de l’appareil.

(11

Endroits chauds et humides

Endroits directement exposés au souffle froid ou chaud d’un climatiseur

L’installation du projecteur dans de tels endroits pourrait provoquer un dysfonctionnement sous l’effet de la condensation d’humidité ou de l’élévation de température.

Proximité d’un détecteur de chaleur ou de fumée

Il pourrait en résulter un dysfonctionnement du capteur.

Endroits très poussiéreux ou enfumés

Connexions et préparatifs

Installer dans un endroit loin des murs

Afin de maintenir les performances et la fiabilité du projecteur, laisser au moins 30 cm (11 projecteur et les murs.

/8 pouces) entre le

Page 12

30 cm

(11

/8pouces)

(11

30 cm

/8pouces)

30 cm

(117/8pouces)

30 cm

(11

/8pouces)

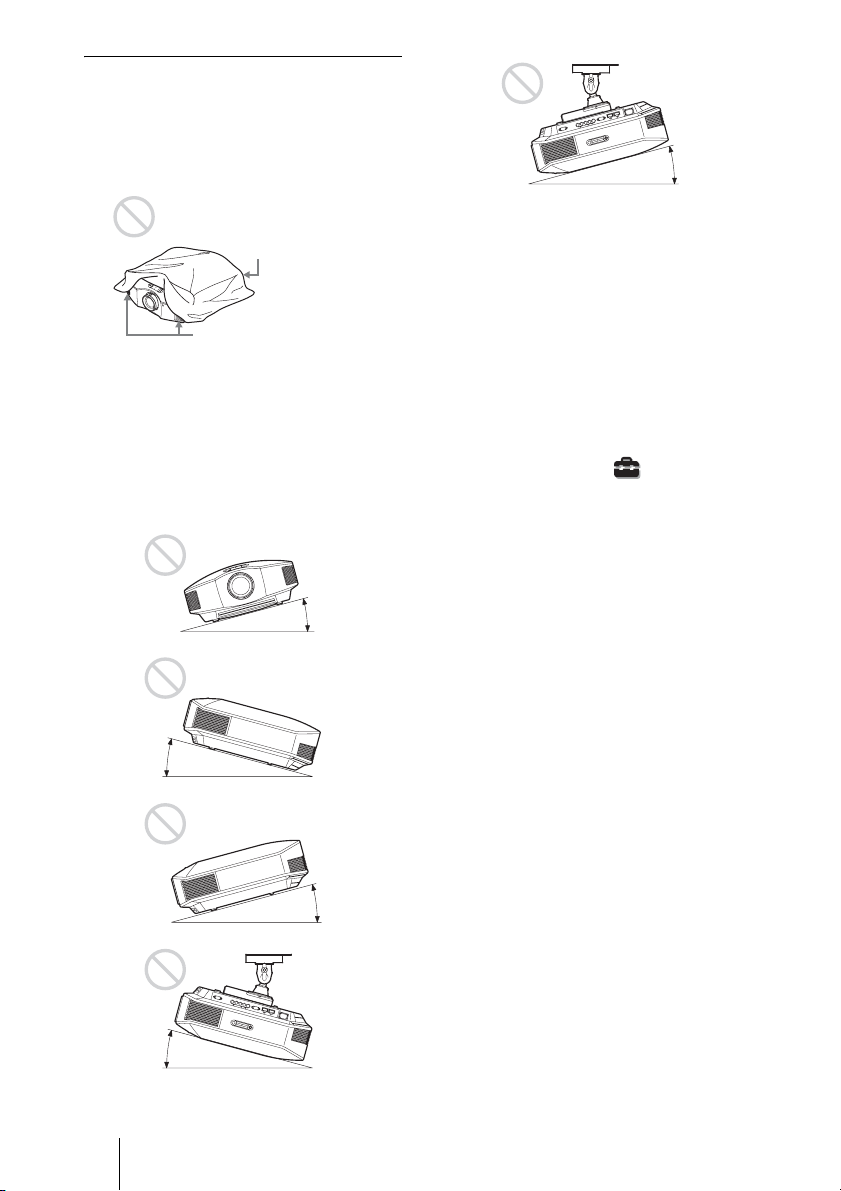

Utilisation inadéquate

Éviter ce qui suit pendant l’utilisation du projecteur.

Bloquer les orifices de ventilation (prise ou sortie d’air)

Orifices de ventilation (prise d’air)

Orifices de ventilation (sortie d’air)

Conseil

Pour plus d’informations sur l’emplacement des orifices de ventilation (prise d’air et sortie d’air), voir « Emplacement des commandes » (1 page 6).

Inclinaison vers l’avant/arrière et vers la gauche/droite

15° ou plus

Éviter d’incliner le projecteur sur un angle supérieur à 15 degrés pour l’utilisation. Ne pas installer le projecteur ailleurs que sur une surface de niveau ou au plafond. L’installation du projecteur dans un tel emplacement peut affecter l’uniformité des couleurs ou réduire la fiabilité des effets de la lampe.

Lors de l’installation de l’appareil en altitude

Lorsque vous utilisez le projecteur à une altitude de 1 500 m ou plus, réglez le « Régl. refroidssmnt » dans le menu Réglage sur «Haut» (1 page 51). Si vous n’activez pas ce mode lors d’une utilisation à haute altitude, ceci pourra affecter le projecteur (diminution de la fiabilité de certaines pièces, par exemple).

15° ou plus

AVERTISSEMENT

Lors de l’installation de l’appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d’alimentation dans une prise murale facilement accessible proche de l’appareil. En cas de problème lors du fonctionnement de l’appareil, enclencher le dispositif de coupure d’alimentation ou débrancher la fiche d’alimentation.

Page 13

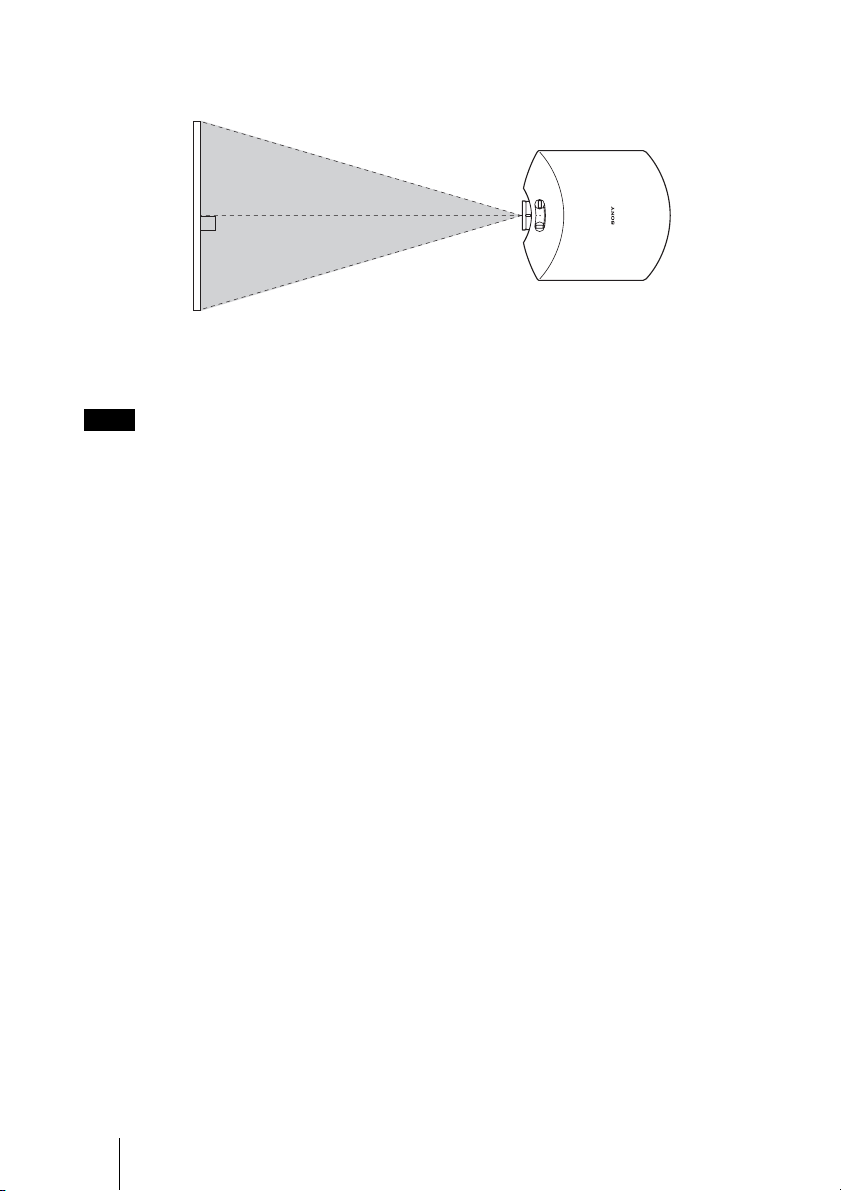

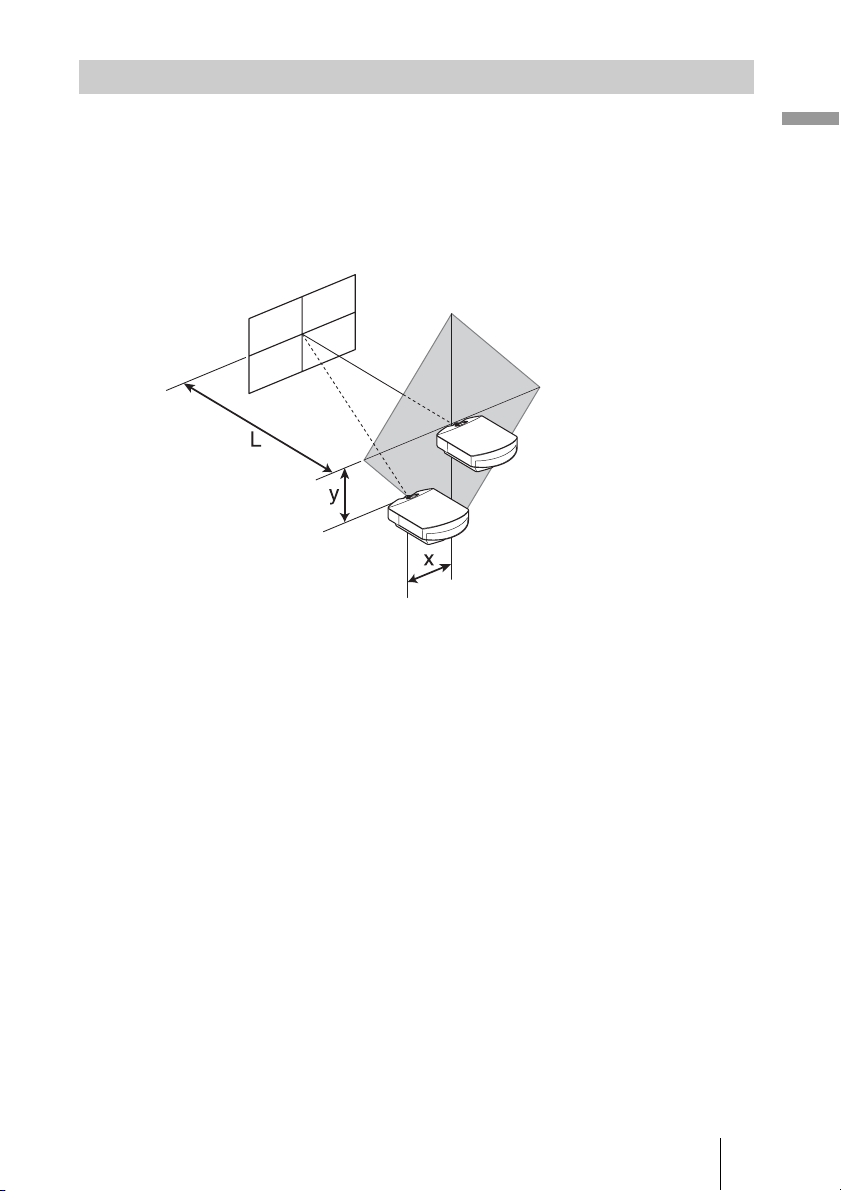

Positionnement du projecteur et d’un écran

La distance qui doit séparer le projecteur de l’écran lors de l’installation varie suivant la taille de l’écran ou selon que vous utilisez ou non les fonctions de déplacement de l’objectif.

1 Déterminer la position d’installation du projecteur et de l’écran.

Vous pouvez obtenir une bonne qualité d’image en plaçant le projecteur avec le centre de l’objectif à l’intérieur de la zone indiquée en gris dans l’illustration. Utiliser les valeurs L, x et y dans le tableau de la page 14 ou 15 comme guide.

Écran

* Position d’installation si le déplacement d’objectif n’est pas utilisé (x = 0, y = 0) ** Exemple de position d’installation si le déplacement d’objectif est utilisé (x, y)

Connexions et préparatifs

L: distance entre l’écran et l’extrémité avant de l’objectif du projecteur x: distance horizontale entre le centre de l’écran et le centre de l’objectif du projecteur y: distance verticale entre le centre de l’écran et le centre de l’objectif du projecteur

Pour installer le projecteur au plafond, voir « Installation au plafond ». (1 page 78)

Pour plus d’informations sur la fonction de déplacement de l’objectif, voir « Étape 2 : Réglage de la position de l’image ». (1 page 17)

Page 14

Lors de l’utilisation d’un écran à rapport de format 16:9

Taille d’écran SS (pouces)

40 60 80 100 120 150 200 250 300

(mm) 1016 1524 2032 2540 3048 3810 5080 6350 7620

minimum 1201 1825 2448 3072 3695 4631 6189 7748 9307

(47 3/8) (71 7/8) (96 1/2) (121) (145 1/2) (182 3/8) (243 3/4) (305 1/8) (366 1/2)

maximum 1840 2782 3723 4664 5605 7017 9371 11724 14077

(72 1/2) (109 5/8) (146 5/8) (183 5/8) (220 3/4) (276 3/8) (369) (461 5/8) (554 1/4)

x 000000000

(0) (0) (0) (0) (0) (0) (0) (0) (0)

y 324 486 648 809 971 1214 1619 2024 2428

(12

/8) (19 1/4)(25 5/8) (31 7/8) (38 1/4) (47 7/8)(63 3/4) (79 3/4) (95 5/8)

x 44 66 89 111 133 166 221 277 332

/4) (2 5/8) (3 5/8) (4 3/8)(5 1/4) (6 5/8) (8 3/4) (11) (13 1/8)

y 259 389 518 648 777 971 1295 1619 1943

(10

/4) (15 3/8)(20 1/2) (25 5/8) (30 5/8) (38 1/4) (51) (63 3/4) (76 1/2)

x 89 133 177 221 266 332 443 553 664

/8) (5 1/4) (7) (8 3/4) (10 1/2) (13 1/8)(17 1/2) (21 7/8) (26 1/4)

y 194 291 389 486 583 728 971 1214 1457

/4) (11 1/2)(15 3/8) (19 1/4) (23) (28 3/4)(38 1/4) (47 7/8) (57 3/8)

x 133 199 266 332 398 498 664 830 996

/4) (7 7/8)(10 1/2) (13 1/8) (15 3/4) (19 5/8)(26 1/4) (32 3/4) (39 1/4)

y 130 194 259 324 389 486 648 809 971

/8) (7 3/4)(10 1/4) (12 7/8) (15 3/8) (19 1/4)(25 5/8) (31 7/8) (38 1/4)

x 177 266 354 443 531 664 886 1107 1328

(7) (10

/2) (14) (17 1/2) (21) (26 1/4) (35) (43 5/8) (52 3/8)

y 65 97 130 162 194 243 324 405 486

/8) (3 7/8) (5 1/8) (6 1/2)(7 3/4) (9 5/8)(12 7/8) (16) (19 1/4)

x 221 332 443 553 664 830 1107 1384 1660

/4) (13 1/8)(17 1/2) (21 7/8) (26 1/4) (32 3/4)(43 5/8) (54 1/2) (65 3/8)

y 000000000

(0) (0) (0) (0) (0) (0) (0) (0) (0)

Pour calculer les positions d’installation

L (minimum) = 31,1781 (1 L (maximum) = 47,0644 (1

/32) × SS – 46,1543(1 13/16)

/32) × SS – 42,3308 (1 21/32)

y = –1,463 × x (mm ou pouce) + 8,0942 (

/16) × SS

Unité : mm (pouces)

Page 15

Lors de l’utilisation d’un écran à rapport de format 4:3

Taille d’écran SS (pouces)

40 60 80 100 120 150 200 250 300

(mm) 1016 1524 2032 2540 3048 3810 5080 6350 7620

minimum 1480 2243 3006 3770 4533 5677 7585 9493 11401

(58 3/8) (88 3/8) (118 3/8) (148 1/2) (178 1/2) (223 5/8) (298 5/8) (373 3/4) (448 7/8)

maximum 2262 3414 4566 5718 6870 8598 11478 14357 17237

(89 1/8) (134 1/2) (179 7/8) (225 1/8) (270 1/2) (338 5/8) (452) (565 1/4) (678 5/8)

x 000000000

(0) (0) (0) (0) (0) (0) (0) (0) (0)

y 396 594 792 991 1189 1486 1981 2477 2972

(15

/8) (23 1/2) (31 1/4)(39 1/8) (46 7/8) (58 5/8) (78) (97 5/8)

x 54 81 108 135 163 203 271 339 406

/4) (3 1/4)(4 3/8) (5 3/8) (6 1/2) (8) (10 3/4)(13 3/8) (16)

y 317 475 634 792 951 1189 1585 1981 2377

(12

/2) (18 3/4) (25) (31 1/4) (37 1/2) (46 7/8) (62 1/2) (78) (93 5/8)

x 108 163 217 271 325 406 542 677 813

/8) (6 1/2)(8 5/8)(10 3/4) (12 7/8) (16) (21 3/8)(26 3/4) (32 1/8)

y 238 357 475 594 713 892 1189 1486 1783

/8) (14 1/8) (18 3/4)(23 1/2) (28 1/8) (35 1/8) (46 7/8)(58 5/8) (70 1/4)

x 163 244 325 406 488 610 813 1016 1219

/2) (9 5/8) (12 7/8) (16) (19 1/4) (24 1/8) (32 1/8) (40) (48)

y 158 238 317 396 475 594 792 991 1189

/4) (9 3/8) (12 1/2)(15 5/8) (18 3/4) (23 1/2) (31 1/4)(39 1/8) (46 7/8)

x 217 325 433 542 650 813 1084 1355 1626

/8) (12 7/8) (17 1/8)(21 3/8) (25 5/8) (32 1/8) (42 3/4)(53 3/8) (64 1/8)

y 79 119 158 198 238 297 396 495 594

/8) (4 3/4)(6 1/4) (7 7/8) (9 3/8) (11 3/4) (15 5/8)(19 1/2) (23 1/2)

x 271 406 542 677 813 1016 1355 1693 2032

(10

/4) (16) (21 3/8)(26 3/4) (32 1/8) (40) (53 3/8)(66 3/4) (80)

y 000000000

(0) (0) (0) (0) (0) (0) (0) (0) (0)

Pour calculer les positions d’installation

L (minimum) = 38,1569 (1 L (maximum) = 57,5992 (2

/2) × SS – 46,1543 (1 13/16)

/32) × SS – 42,3308 (1 21/32)

y = –1,463 × x (mm ou pouce) + 9,9060 (

/8) × SS

Unit: mm (pouces)

Connexions et préparatifs

(117 1/8)

Page 16

2 Placer le projecteur de sorte que l’objectif soit parallèle à l’écran.

Vue du haut

Écran

3 Projeter une image sur l’écran et régler l’image de sorte qu’elle s’adapte

à la taille de l’écran. (1 page 17)

Remarque

Lorsqu’un écran à surface inégale est utilisé, des bandes peuvent parfois apparaître sur l’écran suivant la distance qui sépare l’écran du projecteur ou suivant l’agrandissement effectué avec le zoom. Ceci n’est pas un dysfonctionnement du projecteur.

Page 17

Étape 2 : Réglage de la position de l’image

Projeter une image sur l’écran puis régler la position de l’image.

Indicateur ON/STANDBY

4 Boutons de déplacement

de l’objectif

Capteur de télécommande

5, 6

Commande de zoom, Molette de mise au point

3 Bouton LENS

Conseil

Les boutons latéral du projecteur s’utilisent de la même façon que ceux de la télécommande.

?/1 (marche/veille), INPUT, MENU, et M/m/</,/ (manche à balai) du panneau

Interrupteur

?/1 (marche/

veille)

Connexions et préparatifs

Remarque

Suivant l’emplacement d’installation du projecteur, il se peut que la télécommande ne soit pas utilisable. Le cas échéant, pointer la télécommande vers l’écran plutôt que vers le projecteur.

1 Après avoir branché le cordon

S’allume en rouge.

d’alimentation au projecteur, brancher le cordon d’alimentation secteur à une prise murale.

L’indicateur ON/STANDBY s’allume en rouge et le projecteur est mis en veille.

Page 18

Clignote en vert pendant un moment (quelques dizaines de secondes) puis s’allume en vert.

2 Appuyer sur l’interrupteur ?/1

(marche/veille) projecteur sous tension.

L’indicateur ON/STANDBY clignote en vert, puis demeure allumé en vert. Lorsque l’indicateur lumineux ON/STANDBY clignote,

« Démarrage... » s’affiche sur l’écran.

pour mettre le

3 Afficher un signal test pour

effectuer les réglages.

Appuyer sur le bouton LENS de la télécommande pour afficher le signal test.

Conseil

Le signal de text est affiché pendant une minute. Appuyer sur le bouton pour supprimer l’affichage du signal de test avant la minute.

4 Activer les deux boutons de

déplacement de l’objectif pour régler la position de l’image.

Pour régler la position verticale

Pour régler la position horizontale

Page 19

Pour régler la position horizontale

Tourner le bouton de déplacement de l’objectif vers la droite ou la gauche. L’image projetée sur l’écran se décale vers la droite ou la gauche sur 25 % maximum de la largeur d’écran en partant du centre de l’objectif.

25% 1 largeur d’écran 25%

Vue du haut

: Position de l’image une fois celle-ci décalée au

maximum sur la gauche

: Position de l’image une fois celle-ci décalée au

maximum sur la droite

Pour régler la position verticale

Tourner le bouton de déplacement de l’objectif vers le haut ou le bas. L’image projetée sur l’écran se décale vers le haut ou le bas sur 65 % maximum de la hauteur d’écran en partant du centre de l’objectif.

Vue de côté

Connexions et préparatifs

65%

1 hauteur d’écran

65%

: Position de l’image une fois celle-ci décalée au maximum

vers le haut

: Position de l’image une fois celle-ci décalée au maximum

vers le bas

Page 20

Remarques

• La plage de déplacement de l’image projetée sur l’écran ne peut être réglée que dans la zone octogonale illustrée ci-dessous. Dans cette connexion, voir également « Positionnement du projecteur et d’un écran » (1 page 13).

Plage de déplacement de l’image projetée

Image projetée

H : Largeur de l’image projetée V : Hauteur de l’image projetée

• Lorsque vous utilisez en même temps les fonctions de déplacement horizontal et vertical de l’objectif, la distance sur laquelle l’image projetée sur l’écran se déplace varie suivant la plage sur laquelle le déplacement d’objectif est ajusté. Pour plus de détails, voir le tableau de la page 14 ou 15.

5 Régler la taille de l’image avec la

commande de zoom.

Commande de zoom

6 Régler la mise au point avec la

molette prévue à cet effet.

Molette de mise au point

Page 21

Pour régler l’inclinaison par rapport à la surface d’installation

Si le projecteur est installé sur une surface inégale, utiliser les supports réglables pour garder le projecteur de niveau.

Tourner pour régler.

Supports réglables

Remarques

• Le fait de pointer le projecteur avec une inclinaison trop élevée ou trop basse résulte en une distorsion trapézoïdale de l’image projetée.

• Prendre garde de se coincer les doigts en tournant les supports réglables.

Connexions et préparatifs

Page 22

Étape 3 : Raccordement du projecteur

Lors de l’exécution des raccordements, il faut procéder comme suit :

• Mettre tous les appareils hors tension avant tout raccordement.

• Utilisez les câbles appropriés pour chaque raccordement.

• Insérer correctement les fiches de câble ; la mauvaise connexion des fiches peut entraîner un dysfonctionnement ou une piètre qualité d’image. Débrancher les câbles en les tenant par leur fiche. Ne pas tirer sur le câble lui-même.

• Se reporter au mode d’emploi de l’appareil à connecter.

Connexion à un magnétoscope

Pour raccorder à un appareil avec des connecteurs de sortie HDMI

Vous pouvez bénéficier d’une meilleure qualité d’image en connectant un lecteur/ enregistreur DVD ou Blu-ray Disc, ou PS3 du projecteur. De plus, si votre appareil est compatible contrôle HDMI, vous pouvez commander le projecteur en synchronisation avec l’appareil compatible contrôle HDMI. Pour plus d’informations, voir le menu Fonction (1 page 53) et « Commande HDMI » (1 page 59).

équipé d’une sortie HDMI à l’entrée HDMI

Côté droit du projecteur

: Flux du signal vidéo

Amplificateur AV

Appareil avec des connecteurs de sortie HDMI

Câble HDMI (non fourni)

Lorsque vous utilisez un câble HDMI en option, assurez-vous qu’il a obtenu le logo HDMI.

Haut-parleurs

vers la sortie HDMI

Page 23

Remarques

• Lorsque vous raccordez un câble HDMI au projecteur, assurez-vous que la marque V sur la partie

supérieure de l’entrée HDMI du projecteur et la marque

v sur le connecteur du câble sont placées

sur la même position.

• Si l’image d’un appareil raccordé au projecteur avec un câble HDMI n’est pas claire, vérifiez les paramètres de l’appareil raccordé.

Pour raccorder à un appareil avec des connecteurs de sortie vidéo de composant

Connexions et préparatifs

Côté droit du projecteur

: Flux du signal vidéo

Amplificateur AV

Appareil avec des connecteurs de sortie vidéo de composant

Câble vidéo à composantes (non fourni)

Haut-parleurs

Page 24

Pour connecter un magnétoscope équipé d’un connecteur S-vidéo ou vidéo

Vous pouvez raccorder un lecteur/enregistreur DVD non équipé de connecteurs vidéo à composantes, un enregistreur vidéo à disque dur, un magnétoscope ou un lecteur de disque laser.

Côté droit du projecteur

Haut-parleurs

Appareil vidéo

vers la sortie S-Vidéo ou vidéo

Câble S-Vidéo ou Vidéo (non fourni)

: Flux du signal vidéo

Amplificateur AV

Conseil

Si vous ne savez pas à quel connecteur vous devez connecter le câble, entre S VIDEO INPUT (connecteur d’entrée S-Vidéo) et VIDEO INPUT (connecteur d’entrée vidéo), le raccorder à S VIDEO pour obtenir une meilleure qualité d’image. Si l’appareil à raccorder n’a pas de connecteur S-Vidéo, connecter le câble à la sortie vidéo.

Page 25

Raccordement à un ordinateur

Côté droit du projecteur

Ordinateur

vers sortie moniteur

Câble HD avec broches Dsub-15 (non fourni) ou câble HDMI (non fourni)

: Flux du signal vidéo

Lorsque vous utilisez un câble HDMI en option, assurez-vous qu’il a obtenu le logo HDMI.

Conseil

Lors du raccordement d’un câble HD-Dsub à 15 broches, régler l’option « Sél sign entr A » du menu Réglage sur « Auto » ou « Ordinateur ». Si le signal d’entrée n’apparaît pas correctement, régler l’option sur « Ordinateur ». (1pages 52, 65)

Connexions et préparatifs

Remarques

• Lorsque vous raccordez un câble HDMI, assurez-vous que la marque l’entrée HDMI du projecteur et la marque

v sur le connecteur du câble sont placées sur la même

V sur la partie supérieure de

position.

• Si vous réglez votre ordinateur, un portable par exemple, pour qu’il émette le signal à la fois sur son propre écran et sur cet appareil, il se peut que l’image n’apparaisse pas correctement sur l’appareil. Paramétrer l’ordinateur pour qu’il n’envoie le signal qu’au moniteur externe. Pour plus d’informations, consulter le mode d’emploi de votre ordinateur. Consulter le fabricant de l’ordinateur pour son paramétrage.

• Si l’image d’un appareil raccordé au projecteur avec un câble HDMI n’est pas claire, vérifiez les paramètres de l’appareil raccordé.

Page 26

Étape 4 : Sélection de la langue de menu

Vous pouvez sélectionner l’une des 16 langues d’affichage du menu et d’autres affichages à l’écran. Le réglage en usine par défaut est l’anglais. Pour changer la langue actuelle du menu, choisissez la langue désirée grâce à l’écran de menu.

2,3,4

Boutons M/m/</, (flèche)/

(entrée)

Bouton MENU

1 Appuyer sur MENU.

Le menu apparaît.

Page 27

2 Appuyer sur M/m pour

sélectionner le menu Setup , puis appuyer sur , ou .

Les options de réglage du menu sélectionné apparaissent.

3 Appuyer sur M/m pour

sélectionner « Language », puis appuyer sur , ou .

Connexions et préparatifs

4 Appuyer sur M/m/</, pour

sélectionner une langue, puis appuyer sur .

La langue du menu devient celle que vous avez sélectionnée.

Pour faire disparaître le menu

Appuyer sur MENU.

Page 28

Projection

Cette section décrit comment utiliser le projecteur pour afficher l’image depuis l’appareil raccordé au projecteur. Elle décrit aussi comment régler la qualité de l’image suivant vos préférences.

Projection de l’image sur l’écran

1 Mettre sous tension le

projecteur et le périphérique raccordé au projecteur.

2 Appuyer sur INPUT pou afficher

la palette d’entrée sur l’écran.

3 Sélectionner le périphérique à

partir duquel vous voulez afficher les images.

Appuyer plusieurs fois sur INPUT ou sur M/m/ (entrée) pour sélectionner

Exemple : Pour afficher l’imag

de l’appareil vidéo raccordé au connecteur VIDEO INPUT.

le périphérique à utiliser pour la projection.

Pour afficher l’image depuis Appuyer sur INPUT

l’appareil vidéo raccordé au connecteur VIDEO INPUT Vidéo l’appareil vidéo raccordé au connecteur S VIDEO INPUT S-Vidéo l’appareil RVB/à composantes raccordé au connecteur INPUT A Entrée A* l’appareil vidéo à composantes raccordé au connecteur Y P l’appareil raccordé au connecteur HDMI 1 HDMI 1 l’appareil raccordé au connecteur HDMI 2 HDMI 2

* Régler le paramètre « Sél sign entr A » dans le menu Réglage en fonction de l’entrée de

signal. Si vous la réglez sur « Auto » et ne pouvez pas afficher l’image correctement, sélectionner un signal adéquat qui correspond au signal d’entrée. (1pages 52, 57)

Conseils

• Si « Rech.ent.auto. » est réglé sur « On » dans le menu Fonction , seules les bornes d’entrée aux signaux actifs sont affichées dans la palette d’entrée.

• Lorsque « État » est réglé sur « Off » dans le menu Réglage , la palette d’entrée n’apparaît pas. Appuyez sur le bouton INPUT pour commuter en séquence entre les bornes d’entrée.

B/CB PR/CR Composant

pour afficher

Page 29

• Si « Commande HDMI » est réglé sur « On » dans le menu Fonction , le canal d’entrée aux signaux actifs s’affiche automatiquement, en synchronisation avec le fonctionnement de l’appareil raccordé à l’entrée HDMI 1 ou HDMI 2 du projecteur. (Uniquement si l’appareil raccordé est compatible avec « Commande HDMI » (commande pour HDMI).)

Remarques sur l’entrée du signal HDMI

Le projecteur règle comme suit la plage dynamique RGB de l’appareil raccordé par câble HDMI, pour qu’elle s’adapte à la norme HDMI et que l’image s’affiche avec une qualité optimale. Lors de l’entrée d’un signal vidéo : Limitée (16-235) Lors de l’entrée d’un signal d’ordinateur : Complète (0-255)

Lors de l’entrée d’un signal autre que ceux de la norme HDMI, les symptômes suivants peuvent se présenter.

• Lors de l’entrée d’un signal vidéo, la gradation colorimétrique de la zone sombre ou de la zone claire peut perdre en clarté, ou le texte peut s’estomper. Le cas échéant, permutez la plage dynamique RGB de l’appareil raccordé sur Limitée (16-235). Si ce réglage n’est pas disponible, réglez « Lumière

», « Contraste » ou « Netteté » dans le menu Image

du projecteur. (1 page 45).

* Lors de l’entrée d’un signal d’ordinateur, le texte peut s’estomper. Le cas échéant, réglez

« Netteté » dans le menu Image . (1 page 46) (* 1 920 × 1 080 ou 1 280 × 720 signaux)

Mise hors tension

1 Appuyer sur l’interrupteur ?/1 (marche/veille).

Le message « METTRE HORS TENSION? » apparaît sur l’écran.

Projection

2 Appuyez une nouvelle fois sur l’interrupteur ?/1 (marche/veille) avant

que le message ne disparaisse.

L’indicateur ON/STANDBY clignote en vert et le ventilateur continue à tourner pour abaisser la température interne. D’abord, l’indicateur ON/STANDBY clignote rapidement et à ce moment il n’est pas possible d’allumer l’indicateur ON/STANDBY avec l’interrupteur

Remarque

Ne jamais débrancher le cordon d’alimentation lorsque l’indicateur clignote.

Le ventilateur s’arrête et l’indicateur ON/STANDBY passe du clignotant en vert au allumé rouge.

L’alimentation s’arrête complètement et vous pouvez débrancher le cordon d’alimentation.

Vous pouvez mettre le projecteur hors tension en maintenant enfoncé l’interrupteur (marche/veille) pendant environ 1 seconde, plutôt qu’en suivant les étapes ci-dessus.

?/1 (marche/veille).

?/1

Page 30

Utilisation d’un appareil compatible BRAVIA Sync avec la télécommande du projecteur

Appareil compatible

HDMI 1

HDMI 2

En utilisant la télécommande du projecteur, il est possible de commander directement l’appareil compatible BRAVIA Sync raccordé aux connecteurs INPUT HDMI 1 et HDMI 2 du projecteur. Seul l’appareil raccordé actuellement visualisé peut être commandé. Pour commander l’appareil compatible BRAVIA Sync, le réglage Commande HDMI du projecteur et de l’appareil raccordé doivent tous deux être réglés. (1 page 53)

Opérations comme la lecture ou l’arrêt

Appuyer sur ., m, N, >, M, X, x pendant la visualisation d’images.

Il est possible d’effectuer des opérations de base comme la lecture ou l’arrêt pour l’appareil raccordé actuellement visualisé.

Boutons disponibles pour commander l’appareil compatible BRAVIA Sync

Affichage et utilisation du menu de l’appareil raccordé actuellement visualisé

Appuyer sur SYNC MENU pendant la visualisation d’images. Le menu d’utilisation de l’appareil raccordé actuellement visualisé s’affiche. Sélectionner l’option de menu à utiliser avec

/m/</,/ ou RETURN.

BRAVIA Sync

Remarque

Il n’est pas possible de commander un appareil compatible BRAVIA Sync avec la télécommande du projecteur pendant que le menu du projecteur est affiché.

Page 31

Utilisation du bouton OPTIONS pour la commande

1 Appuyer sur OPTIONS pendant

la visualisation d’images provenant de l’appareil compatible BRAVIA Sync raccordé.

L’écran Commande de périphérique s’affiche.

2 Sélectionner l’option de menu

désirée avec M/m/ .

L’écran de l’option de menu sélectionnée s’affiche.

Passer par le menu ou sélectionner une option de menu avec M/m/</,/

Commutation du réglage de l’entrée sur l’appareil compatible BRAVIA Sync

1 Appuyer sur SYNC MENU

pendant la visualisation d’images provenant d’un appareil raccordé qui n’est pas compatible BRAVIA Sync.

L’écran Périphériques HDMI sync. s’affiche.

2 Sélectionner le nom de

l’appareil à utiliser avec M/m et appuyer sur .

L’appareil sélectionné se met sous tension et le réglage de l’entrée du projecteur passe à la borne de l’appareil sélectionné.

Seuls les appareils compatibles Commande HDMI raccordés aux connecteurs INPUT HDMI 1 et HDMI 2 s’affichent. Des appareils raccordés ne s’affichent pas lorsqu’ils sont raccordés aux connecteurs d’entrée composantes, etc. du projecteur. Et les appareils raccordés ne s’affichent pas s’ils ne sont pas compatibles Commande HDMI. Un amplificateur AV ne s’affiche pas non plus.

La mise sous tension de certains appareils peut prendre quelques minutes.

Projection

Page 32

Remarques

• Seul un appareil raccordé compatible avec BRAVIA Sync peut être utilisé avec la télécommande du projecteur.

• Les fonctions qu’il est possible de commander diffèrent selon l’appareil.

• Se reporter au mode d’emploi de chaque appareil pour les fonctions qu’il est possible de commander.

Page 33

Sélection du mode d’écran large

Divers modes d’écran large sont disponibles, suivant le type de signal vidéo reçu.

Appuyer sur WIDE MODE.

À chaque pression sur le bouton, vous pouvez sélectionner le réglage « Mode large ». Vous pouvez aussi les sélectionner au moyen du menu. (1 page 49)

Bouton WIDE MODE

Projection

Image originale

Réduite

Lorsque le Mode Large est utilisé

Zoom large (Lorsqu’un signal vidéo est entré)

Une image à rapport de format 4:3 est agrandie naturellement pour tenir tout l’écran. Les portions en haut et en bas de l’écran sont légèrement tronquées.

Normal (Lorsqu’un signal vidéo est entré)

Une image à rapport de format 4:3 est affichée au centre de l’écran et agrandie pour remplir tout l’écran à la verticale.

Plein (Lorsqu’un signal vidéo est entré)

Une image réduite au format 4:3 est affichée avec son rapport de format original. Lorsqu’une image à rapport de format 4:3 est affichée, elle est agrandie à l’horizontale pour remplir l’écran 16:9.

Conseil

Réduite : Une image dont le rapport de format initial est 16:9 est enregistrée avec une compression horizontale pour obtenir une image 4:3.

Page 34

Image en format panoramique avec panneaux latéraux.

Image en format panoramique

Zoom

Une image à rapport de format 16:9 est agrandie avec le même rapport à la verticale et à l’horizontale pour remplir l’écran. Utilisez ce mode pour afficher une image en format panoramique ou une image en format panoramique avec panneaux latéraux. Si les sous-titres d’un film, etc., sont cachés et ne sont pas visibles, ajustez l’écran à l’aide des options « Taille verticale » et « Centrer V » pour afficher les sous-titres. (1 page 50)

Plein 1 (Lorsqu’un signal d’ordinateur est entrant)

Affiche une image sur la totalité de l’écran sans modifier le rapport hauteur/largeur de l’image originale.

Plein 2 (Lorsqu’un signal d’ordinateur est entrant)

Affiche l’image sur la totalité de l’écran.

Remarques

• Vous pouvez régler la position verticale de l’image avec « Centrer V » et « Taille verticale » dans

le menu Écran uniquement lorsque « Zoom » est sélectionné. (1 page 50)

• Lorsque le rapport de format du signal de l’ordinateur est de 16:9 ou plus large, le réglage « Mode large » est fixé sur « Plein 1 ».

Remarques sur la sélection du mode d’écran large

Le projecteur est équipé d’un MODE LARGE. Lorsque vous réglez les paramètres sur MODE LARGE, faites attention et respectez la procédure ci-dessous.

• Sélectionner le mode d’écran large en tenant compte du fait que la modification du rapport de format de l’image originale résultera en une image d’apparence différente.

• Noter qu’en cas d’utilisation du projecteur à des fins lucratives ou pour une projection publique, la modification de l’image originale par la sélection d’un mode large peut porter atteinte aux droits des auteurs ou producteurs qui sont protégés légalement.

Page 35

Sélection du mode d’affichage de l’image

Vous pouvez sélectionner le mode d’affichage de l’image qui convient le mieux au type de programme ou aux conditions de la pièce.

Appuyer sur l’un des boutons PICTURE MODE (DYNAMIC, STANDARD, CINEMA, USER 1,

Boutons PICTURE MODE DYNAMIC STANDARD CINEMA USER 1

USER 2 USER 3

USER 2 et USER 3).

DYNAMIC

Projeter des images lumineuses avec une qualité vive et nette.

STANDARD

Idéal pour la projection de programmes TV, concerts et autres images vidéo.

CINEMA

Qualité d’image adéquate pour regarder les films.

USER 1, USER 2 et USER 3

Vous pouvez régler la qualité de l’image en fonction de vos préférences et enregistrer les paramètres dans la mémoire sélectionnée du projecteur. Appuyer sur l’un des boutons USER 1, USER 2 ou USER 3, puis régler l’image au moyen des boutons de la télécommande ou des menus (1 pages 36, 44). Les paramètres sont enregistrés en mémoire et vous pouvez voir l’image avec la qualité d’image réglée en appuyant sur le bouton.

Projection

Page 36

Réglage de la qualité d’image

Vous pouvez régler facilement la qualité d’image en fonction de vos préférences en sélectionnant les options de réglage avec la télécommande. Les données réglées peuvent être mises en mémoire dans chacun des modes d’image.

Sélection pour régler directement l’option de menu désirée

Les options de menu suivantes

Bouton GAMMA CORRECTION

Bouton BLACK LEVEL

peuvent être réglées en utilisant les boutons de la télécommande.

«Correct. Gamma»

« Niveau du noir »

Bouton ADVANCED IRIS

Bouton COLOR TEMP

Bouton COLOR SPACE

« Diaphrag. avancé »

« Temp. couleur »

« Esp. couleur »

Appuyer plusieurs fois sur les boutons suivants de l’option de menu désirée pour régler la qualité d’image en fonction des goûts. Pour plus d’informations sur chaque option de menu, voir le menu Image .(1 page 44)

Page 37

Sélection des options de menu de réglage désirées dans l’ordre

1 Appuyez sur ADJ PIC.

À chaque pression sur le bouton, les fenêtres de réglage suivantes s’affichent dans l’ordre.

Boutons M/m/</, (flèche)/

(entrée)

« Diaphrag. avancé », « Commande lampe », « Contraste », « Lumière », « Couleur », « Teinte », « Temp. couleur », « Netteté », « NR », « MPEG NR », « Mode Film », « Niveau du noir », « Correct. Gamma », « x.v.Color », « Esp. couleur ». Pour de plus détails concernant chaque réglage, reportez-vous au

Bouton ADJ PIC

menu Image . (1 page 44)

Remarque

Pour certains types de signaux d’entrée, certaines fenêtres de réglage ne peuvent pas s’afficher. Pour plus d’informations, voir « Signaux d’entrée et options réglables/ paramétrables » (1 page 76).

2 Configurer ou régler une option

M/m/</,.

Pour changer la valeur d’un paramètre

Pour augmenter la valeur, appuyer sur M/,. Pour réduire la valeur, appuyer sur m/<.

Exemple : Pour régler le contraste

Pour sélectionner une option

Appuyer sur M/m pour changer le réglage.

Projection

Page 38

Réglage de l’image avec la fonction Real Color Processing

La fonction Real Color Processing (RCP) permet de régler la couleur et la teinte pour chacune des cibles de l’image projetée, spécifiées séparément. Cela vous permet d’obtenir une image plus adaptée à vos préférences.

Conseil

Geler l’image de la source vidéo lorsque l’on règle l’image avec la fonction Real Color Processing.

1 Appuyer sur RCP sur la

télécommande.

2, 3, 4, 5

Boutons M/m/</ , (flèche) /

(entrée)

Bouton RCP (Real Color Processing)

Palette de référence

2 Appuyer sur M/m pour

sélectionner « Utilisateur 1 », «Utilisateur2» ou « Utilisateur 3 », puis appuyer sur

La fenêtre RCP (Real Color Processing) apparaît.

3 Sélectionner la couleur cible

que l’on désire régler.

Répéter les étapes 1 et 2 décrites ci-dessous pour spécifier la couleur cible.

1 Appuyer sur

« Sélection coul. », puis appuyer

</, pour sélectionner la

sur couleur à régler parmi « Rouge », «Jaune», «Vert», «Cyan», «Bleu» et «Magenta».

Seules les parties qui correspondent à la couleur spécifiée seront colorées, les autres parties s’affichant en noir et blanc. La palette de référence de la fenêtre RCP affiche aussi les couleurs réglables. Sélectionnez l’élément de réglage désiré pour ajuster la couleur de l’image projetée en utilisant la palette de référence comme guide.

M/m pour sélectionner

Page 39

2 Appuyer sur M/m pour

sélectionner « Position » ou « Plage » et spécifier de façon plus précise la position de couleur et la plage de couleur que vous désirez régler au moyen de

</,.

4 Régler la couleur des parties

spécifiées.

Appuyer sur « RCP Couleur » ou « RCP Teinte », puis régler la couleur ou la teinte des parties sélectionnées à l’étape 3 selon vos préférences au moyen de tout en regardant l’image projetée. L’image revient à sa couleur normale pendant le réglage.

M/m pour sélectionner

</,

5 Une fois le réglage achevé,

appuyer sur .

L’affichage RCP disparaît, puis les instructions à l’écran de l’étape 2 apparaissent. L’affichage d’origine réapparaît quelques secondes plus tard.

Conseil

Certaines limites s’appliquent à la sélection de la position et de la plage.

Projection

Page 40

Utilisation des menus

Cette section décrit comment effectuer les divers réglages et paramétrages au moyen des menus.

Remarque

Les écrans de menu utilisés pour les descriptions peuvent être différents de l’écran de menu réel.

Commande par les menus

Le projecteur est doté d’un menu sur écran permettant d’effectuer divers réglages et paramétrages. Certaines des options réglables/paramétrables s’affichent sur un menu local, un menu de paramétrage ou un menu de réglage sans menu principal, ou sur la fenêtre de menu suivante. Si vous sélectionnez un nom d’option suivi d’une flèche ( fenêtre de menu suivante avec options de paramétrage apparaît. Pour changer la langue des menus sur écran, voir « Étape 4 : Sélection de la langue de menu ». (1 page 26)

Bouton RESET

2, 3, 4

Boutons M/m/</, (flèche) / (entrée)

Bouton MENU

B), la

Page 41

1 Appuyer sur MENU.

La fenêtre de menu apparaît.

2 Appuyer sur M/m pour

sélectionner une option de menu, puis appuyer sur , ou

Les options qui peuvent être paramétrées ou réglées au moyen du menu sélectionné apparaissent. L’option actuellement sélectionnée est affichée en blanc.

Utilisation des menus

Page 42

Menu local

Paramètres

Menu de paramétrage

3 Appuyer sur M/m pour

sélectionner l’option à configurer ou régler, puis appuyer sur , ou .

Les paramètres s’affichent sur un menu local, un menu de paramétrage, un menu de réglage ou sur la fenêtre de menu suivante.

Menu de réglage

Fenêtre de menu suivante

Paramètres

Page 43

4 Régler le paramètre ou

sélectionner une option.

Pour changer la valeur d’un paramètre

Pour augmenter la valeur, appuyer sur M/,. Pour réduire la valeur, appuyer sur m/ <. Appuyer sur pour rétablir l’écran initial.

Pour sélectionner une option

Appuyer sur M/m pour changer le réglage. Appuyer sur pour rétablir l’écran initial. Vous pouvez restaurer l’écran du menu d’orgine avec < en fonction de l’option sélectionnée.

Options non réglables

Les options réglables diffèrent suivant les signaux d’entrée. Les options non réglables ou non paramètrables n’apparaissent pas dans le menu. (1 page 76)

Pour faire disparaître le menu

Appuyer sur MENU.

Pour réinitialiser les paramètres modifiés

Sélectionnez un paramètre sur l’écran Menu, et affichez le menu local, le menu de paramétrage et le menu de réglage. Appuyez sur la touche RESET de la

télécommande pour réinitialiser les paramètres sélectionnés à leurs valeurs d’usine.

Remarque

Le bouton RESET de la télécommande n’est disponible que lorsque le menu de réglage ou le menu de paramétrage est sélectionné.

Utilisation des menus

Pour réinitialiser l’image modifiée

Sélectionnez « Réinitialiser » à partir du menu Image .

Quand l’écran se réaffiche, sélectionner « Oui » avec < et appuyer sur . Tous les réglages suivants retournent à leurs valeurs d’usine : Les paramètres « Noir Ciné Pro », « Contraste », « Lumière », « Couleur », « Teinte », « Temp. couleur », « Netteté » et « Réglages expert » sur le menu Image

Page 44

Menu Image

Le menu Image sert à régler l’image.

Remarque

Suivant les types de signal d’entrée, il se peut que cette option ne soit pas disponible. Pour plus de détails, voir « Signaux d’entrée et options réglables/paramétrables » (

Mode d’image Vous pouvez sélectionner le mode de visualisation de l’image qui

convient le mieux au type d’image ou d’environnement. Dynamique : Projeter des images lumineuses avec une qualité vive et

nette.

Standard : Idéal pour la projection de programmes TV, concerts et

autres images vidéo.

Cinéma : Qualité d’image adéquate pour regarder les films. Utilisateur 1, Utilisateur 2, Utilisateur 3 : Vous pouvez régler la

qualité de l’image selon votre goût et enregistrer les paramètres. Une fois les paramètres enregistrés, vous pouvez visualiser l’image avec la qualité d’image définie en appuyant sur le bouton PICTURE MODE sur la télécommande.

Pour enregistrer les paramètres 1 Sélectionnez Utilisateur 1, Utilisateur 2, ou Utilisateur 3. 2 Réglez les éléments souhaités dans les menus.

Conseil

Vous pouvez aussi mettre les réglages en mémoire si la qualité d’image est ajustée dans « Dynamique », « Standard » ou « Cinéma ». Pour revenir aux paramètres de réglage en usine, appuyez sur « Réinitialiser » dans le menu. Les réglages par défaut d’usine sont les suivants.

Utilisateur 1 : Même réglage que « Dynamique ». Utilisateur 2 : Même réglage que « Standard ». Utilisateur 3 : Même réglage que « Cinéma ».

Réinitialiser Remet tous les réglages de mode d'image actuellement sélectionnés à

leurs valeurs préréglées par défaut. (1 page 43)

1 page 76).

Page 45

Noir Ciné Pro Diaphrag. avancé

Change la fonction du diaphragme pendant la projection. Auto 1: Passe automatiquement à un diaphragme optimum en fonction

d’une scène projetée. C’est le contraste de la scène qui est le plus mis en valeur.

Auto 2 : Un iris optimal devient plus petit que lorsqu

«Auto1». Le contraste de la scène se réduit.

Sensibilité: Si le mode «Auto1» ou «Auto2» est sélectionné, les

options « Recommander », « Rapide » ou « Lent » peuvent être choisies grâce au mode Sensibilité en fonction de la vitesse de réponse souhaitée.

Manuel : Règle manuellement le diaphragme (fixe).

Off : Désactive la fonction diaphragme (ouverture). Commande lampe

Change la puissance de la lampe pendant la projection. Haut : Augmente la clarté de la lampe et projète des images plus

lumineuses. Bas : Diminue la clarté de la lampe et accentue les noirs en minimisant la clarté.

Conseil

Lorsque vous passez de « Bas » à « Haut », le nombre de tours du ventilateur augmente et le ventilateur fait légèrement plus de bruit. Lorsque vous passez à « Bas » la consommation d’énergie est réduite augmentant ainsi la durée de vie de la lampe.

Contraste Règle le contraste.

Les valeurs élevées augmentent la netteté dans les images et les valeurs inférieures la diminuent. Vous pouvez effectuer des ajustements en appuyant sur la touche CONTRAST+/– de la télécommande.

Lumière Règle la luminosité de l’image.

Plus la valeur est élevée, plus l’image est lumineuse. Plus la valeur est basse, plus l’image est sombre. Vous pouvez effectuer des ajustements en appuyant sur la touche BRIGHTNESS+/– de la télécommande.

Couleur Règle la densité de couleur.

Plus la valeur est élevée, plus l’intensité est grande. Plus la valeur est basse, plus l’intensité est petite.

Teinte Règle la tonalité de couleur.

Plus la valeur est élevée, plus les tons d’image sont verdâtres. Plus la valeur est basse, plus l’image devient rougeâtre.

’il est réglé sur

Utilisation des menus

Page 46

Temp. couleur Permet de régler la température de couleur.

Netteté Rend les contours de l’image plus nets ou réduit les parasites.

Réglages expert NR (Réduction du bruit)

Haut : Equivalent à une température de couleur de 11000 K.

Donne aux couleurs blanches une teinte bleue.

Moyen : Equivalent à une température de couleur de 8 000 K.

Donne une teinte neutre, entre « Haut » et « Bas ».

Bas : Equivalent à une température de couleur de 6 500 K.

Donne aux couleurs blanches une teinte rouge.

Personnalisé 1, Personnalisé 2, Personnalisé 3, Personnalisé 4 : Vou s

permet de régler, valider et enregistrer en mémoire votre température de couleur favorite.

Les réglages par défaut d’usine sont les suivants.

Personnalisé 1 : Même réglage que la température de couleur « Haut ». Personnalisé 2 : Même réglage que la température de couleur

«Moyen».

Personnalisé 3 : Même réglage que la température de couleur « Bas ». Personnalisé 4 : Réglage favorisant la clarté.

Plus la valeur est élevée, plus l’image est nette. Plus la valeur est basse, plus l’image est douce, ce qui réduit les parasites. Vous pouvez effectuer des réglages en appuyant sur SHARPNESS+/– de la télécommande.

Réduit le flou ou les parasites de l’image.

En temps normal, sélectionner « Off ». Si l’image est floue ou comporte des parasites, sélectionner une option parmi « Bas », « Moyen » et « Haut » suivant la source du signal d’entrée.

MPEG NR (MPEG réduction du bruit)

Réduit le bruit de bloc et le bruit mineur (bruit

particulièrement sur les signaux numériques.

Réd.bruit bloc : Réduit le bruit numérique qui apparaît sous forme de

mosaïque.

Réd.eff. Gibbs : Réduit le bruit numérique qui apparaît près des

contours de l’image.

Mode film

D’après la source film que vous avez sélectionnée, crée un paramètre de lecture. Auto : Reproduit un signal vidéo de format 2-3 ou 2-2 Pull-Down, tel

que celui des sources de film, avec un mouvement d’image fluide. Lorsqu’un signal vidéo de format autre que 2-3 ou 2-2 Pull-Down est entrant, l’image est lue en format progressif.

Off : Lit l’image en format progressif sans détecter automatiquement les

signaux vidéo.

Niveau du noir (Régler)

Donne une image vive, dynamique avec des noirs atténués.

Régler l’option en fonction de la source du signal d’entrée.

Haut : Augmente l’emphase de la couleur noire. Bas : Réduit l’emphase de la couleur noire. Off : Annule cette fonction.

mosquito »), tout

Page 47

Correct. Gamma

Règle les caractéristiques de transfert de la tonalité d’image.

Sélectionner la tonalité favorite parmi les 6 options.

Gamma 1:Clair Donne une image plus claire sur la totalité. Gamma 2 Off Gamma 3:Foncé Donne une image plus sombre sur la totalité. Gamma 4:Donne une image don le contraste est légèrement accentué.

Cette option est idéale pour le mode d’image cinéma.

Gamma 5:Donne une image avec un contraste plus accentué qu’avec

Gamma 4. Cette option est idéale pour le mode d’image dynamique.

Gamma 6:Eclaircit les zones sombres de l’image et élargit l’expression

de gradation.

x.v.Color

Régler cette option lors de la visualisation d’un signal vidéo x.v.Color.

Régler cette option sur « On » lors du raccordement du projecteur à un appareil prenant en charge x.v.Color et de la visualisation d’un signal vidéo x.v.Color. Pour plus d’informations sur x.v.Color, voir « x.v.Color » (1 page 60).

Esp. couleur

Vous pouvez convertir le type de reproduction de la plage de couleurs. Normal : Gamme de couleur conforme aux normes sRGB. Large : Reproduit des tonalités de couleur plus naturelles dans une vaste

plage de reproduction de couleurs, comparé à « Normal ».

Utilisation des menus

Page 48

Menu Image avancée

Le menu Image avancée est utilisé pour régler davantage l’image.

RCP (Real Color Processing)

Vous pouvez régler la couleur et la teinte séparément pour chaque partie sélectionnée de l’image. Utilisateur 1, Utilisateur 2, Utilisateur 3: Vous pouvez régler l’image

au moyen de la fonction Real Color Processing et enregistrer les paramètres en mémoire. Une fois les paramètres enregistrés en mémoire, vous pouvez voir l’image avec la qualité d’image réglée.

Off : Annule cette fonction.

Pour plus d’informations, voir « Réglage de l’image avec la fonction Real Color Processing ». (1 page 38)

Page 49

Menu Écran

Le menu Écran permet de régler le signal d’entrée. Vous pouvez régler la taille de l’image, sélectionner le mode d’écran large, etc.

Remarque

Suivant les types de signal d’entrée, il se peut que cette option ne soit pas disponible. Pour plus de détails, voir « Signaux d’entrée et options réglables/paramétrables » (1 page 76).

Utilisation des menus

Mode large (signal vidéo)

Vous pouvez spécifier le rapport de format de l’image à afficher pour le signal d’entrée actuel. (1 page 33) Cette option n’est disponible que lorsqu’un signal vidéo (préréglages de mémoire No 1 à 14) (1 page 73) est reçu. Zoom large : Une image à rapport de format 4:3 est agrandie

naturellement pour tenir tout l’écran. Les portions en haut et en bas de l’écran sont légèrement tronquées.

Normal : Une image à rapport de format 4:3 est affichée au centre de

l’écran et agrandie pour remplir tout l’écran à la verticale.

Plein : Une image réduite au format 4:3 est affichée avec son rapport de

format original. Lorsqu’une image à rapport de format 4:3 est affichée, elle est agrandie à l’horizontale pour remplir l’écran 16:9.

Zoom : Une image à rapport de format 16:9 est agrandie avec le même

rapport à la verticale et à l’horizontale pour remplir l’écran. Les

portions supérieure et inférieure sont rognées. Vous pouvez changer les réglages en appuyant sur WIDE MODE sur la télécommande.

Page 50

Mode large (signal d’ordinateur)

Vous pouvez définir le rapport hauteur/largeur de l’image à afficher pour le signal d’entrée actuel. (1 page 34) Cette option n’est activée que lorsqu’il y a un signal d’ordinateur entrant. Plein 1 : Affiche une image sur la totalité de l’écran sans modifier le

rapport hauteur/largeur de l’image originale.

Plein 2 : Affiche l’image sur la totalité de l’écran. Zoom : Une image est agrandie avec le même rapport à la verticale et à

l’horizontale pour remplir l’écran. Les portions supérieure et

inférieure sont rognées. Vous pouvez changer les réglages en appuyant sur WIDE MODE sur la télécommande.

Remarque

Lorsque le rapport de format du signal d’entrée est de 16:9 ou plus large, le réglage est fixé sur « Plein 1 ».

Surscannage Cache les contours de l’image.

On : Cache les contours de l’image reçue. Sélectionner ce réglage si des

parasites apparaissent sur les bords de l’image. Off : Projette toute l’image reçue.

Conseil

Pour afficher la zone affichable dans les quatre directions de l’écran, se reporter à « Blanc » dans le menu Installation . (1 page 55)

Zone d’écran Sélectionne la taille de l’image lorsqu’une image Hi-Vision est

surbalayée. Plein : Agrandit l’image pour qu’elle occupe tout l’écran. Directe : N’agrandit pas l’image pour qu’elle occupe tout l’écran.

Centrer V Règle l’image entière en se déplaçant verticalement sur l’écran.

L’écran se déplace vers le haut au fur et à mesure de l’augmentation du chiffre sélectionné ; lorsque ce chiffre décroît, il se déplace vers le bas.

Taille verticale Réduit ou agrandit l’image verticalement.

L’écran s’agrandit à mesure que le paramètre augmente, et se réduit à mesure que le paramètre baisse. Si le sous-titre d’un film, etc., n’est pas visible, utilisez conjointement avec « Centrer V ».

Réglez le signal Vous pouvez régler le signal d’entrée.

APA : Règle automatiquement « Phase », « Pas » et « Déplacement »

sur une position adaptée au signal d’image pour les images d’un

ordinateur. Phase : Règle la phase des points et la phase du signal d’ordinateur pour

les images d’un ordinateur. Règle l’image jusqu’à ce qu’elle

apparaisse la plus claire possible. Pas : Règle la taille horizontale de l’image provenant d’un ordinateur.

Plus le numéro augmente, plus l’image devient large, et plus le

numéro diminue, plus elle devient étroite. Réglez le paramètre de

façon à ce qu’il corresponde au nombre de points du signal d’entrée.

Déplacement : Règle la position de l’image.

H : Lorsque le paramètre de l’option H (Horizontal) augmente,

l’image se déplace vers la droite ; lorsqu’il diminue, l’image se déplace vers la gauche. Utilisez < / , pour régler la position horizontale.

V : Lorsque le paramètre de l’option V (Vertical) augmente, l’image se

déplace vers le haut ; lorsqu’il diminue, l’image se déplace vers le bas. Utilisez M / m pour régler la position verticale.

Page 51

Menu Réglage

Le menu Réglage sert à modifier les réglages d’usine, etc.

Utilisation des menus

État Spécifie l’activation ou non de l’affichage sur écran.

Langage Sélectionne la langue des menus et de l’affichage sur écran.

Position de menu Il est possible de modifier la position d’affichage du menu sur

Régl. refroidissmnt Utilisez cet élément lorsque vous faites fonctionner le projecteur

Régler cette option sur « Off » pour désactiver l’affichage sur écran, à l’exception de certains menus, du message de mise hors tension et des messages d’avertissement.

Les langues disponibles sont les suivantes : anglais, néerlandais, français, italien, allemand, espagnol, portugais, russe, suédois, norvégien, japonais, chinois (chinois simplifié), chinois (chinois traditionnel), coréen, thaïlandais et arabe.

l’écran supérieur. Bas gauche : Affiche le menu sur la partie gauche inférieure de

l’écran.

Centre : Affiche le menu au centre de l’écran.

à haute altitude. Haut : Utilisez ce paramètre lorsque vous faites fonctionner le

projecteur à une altitude de 1 500 m ou plus.

Standard : Utilisez ce paramètre lorsque vous faites fonctionner le

projecteur à altitude normale.

Remarques

• Le réglage par défaut d’usine est « Bas ».

• Lorsque cet élément est défini sur « Haut », le ventilateur fait légèrement plus de bruit puisque le nombre de tours du ventilateur augmente.

• N’utilisez pas le projecteur à une altitude de 2 700 mètres ou plus.

Page 52

Mode de veille Réduit la consommation d’énergie durant la veille.

Lorsqu’elle est réglée sur « Standard », la consommation de courant est en veille par défaut. Lorsque cette option est réglée sur « Bas », la consommation de l’appareil est réduite en mode de veille.

Remarque

Lorsque cette option est réglée sur « Bas », la fonction « Marche auto PJ » est désactivée (la fonction est réglée sur « Off » et n’apparaît pas dans le menu). (1 page 53)

Mode économique Définit le mode économique.

Lorsque cette option est définie sur « On », activée, le projecteur passe en mode économique s’il ne reçoit aucun signal pendant 10 minutes. A ce moment-là, l’indicateur lumineux ON/STANDBY deviendra orange, et puis l’écran s’assombrit. En mode d’économie d’énergie, ledit mode est annulé si un signal est reçu ou que vous appuyez sur une touche du projecteur ou de la télécommande. Si vous ne voulez pas mettre le projecteur en mode économique, sélectionnez « Off », désactivé.

Sél sign entr A Sélectionne le type d’entrée de signal depuis l’appareil raccordé

au connecteur INPUT A.

Sélectionne le type d’entrée de signal depuis l’appareil en sélectionnant « Entrée A » avec le bouton INPUT.

Auto : Sélectionne automatiquement le type de signal d’entrée. Ordinateur : Reçoit le signal d’un ordinateur. Vidéo GBR : Reçoit le signal d’une console de jeu vidéo pour

téléviseur ou d’une émission HDTV.

Composant : Fournit le signal du composant à partir d’un lecteur/

enregistreur DVD ou Blu-ray Disc, d’un syntoniseur numérique, etc.

Remarque

Si le signal d’entrée ne s’affiche pas correctement lorsque cette option est réglée sur « Auto », sélectionner l’option conformément au signal d’entrée.

Standard coul. Sélectionne le standard couleur du signal d’entrée.

Auto : Sélectionne automatiquement le standard couleur du signal

d’entrée parmi NTSC

3.58, PAL, SECAM, NTSC4.43, PAL-M,

PAL-N et PAL60.

«NTSC3.58» – «PAL-N» : Vous permet de régler manuellement

le standard couleur sur la valeur désirée.

Remarque

En temps normal, régler cette option sur « Auto ». Si l’image est déformée ou terne, sélectionner le standard couleur correspondant au signal d’entrée.

Réglage de la lampe Lorsque vous remplacez les lampes, définissez le paramètre de

lampe voulu.

(1 page 68)

Page 53

Menu Fonction

Le menu Fonction sert à changer les paramètres des diverses fonctions du projecteur.

HDMI 1

HDMI 2

Réglages HDMI Il est possible de modifier les paramètres de la fonction

Commande HDMI. Commande HDMI : Sélectionne la fonction d’activation ou non de

la fonction Commande HDMI lorsque les connecteurs HDMI 1 et HDMI 2 sont raccordés à un appareil compatible Commande HDMI. Lors d’un réglage sur « On », les options suivantes sont disponibles.

• Le fonctionnement du projecteur et celui de l’appareil compatible Commande HDMI raccordé se synchronisent.

• Le réglage Commande HDMI d’un appareil Sony (amplificateur AV, vidéo, etc.) qui est compatible avec « Commande HDMI - Réglage facile »* est aussi effectif.

Le réglage par défaut d’usine est « On ».

Arr. auto pér. : Spécifie la mise hors tension ou non de l’appareil

compatible Commande HDMI raccordé lorsque le projecteur est mis hors tension. Lors d’un réglage sur « On », l’appareil se synchronise et se met hors tension lorsque le projecteur est mis hors tension. Le réglage par défaut d’usine est « On ».

Marche auto PJ : Sélectionner si la mise sous tension du projecteur

est liée à la commande pour le périphérique compatible HDMI. Lors d’un réglage sur « On », le projecteur se met automatiquement sous tension lorsque l’appareil raccordé est mis sous tension ou lorsque des opérations, la lecture par exemple, sont effectuées.

Remarque

Pour activer cette fonction, régler le « Mode de veille » (1 page 52) dans le menu Réglage sur « Standard » et « Marche auto PJ » sur « On ». Pour les détails, se reporter à « Commande HDMI » (1 page 59).

Utilisation des menus

Page 54

Réglages HDMI Liste périph. : Liste de tous les appareils compatibles Commande

Rech. ent. auto. Cache les bornes d’entrée n’ayant pas de signal d’entrée.

Arrière-plan Sélectionne la couleur d’arrière-plan de l’écran lorsque aucun

HDMI raccordés au projecteur. Tous les appareils indiqués (sauf un amplificateur AV) peuvent être sélectionnés avec SYNC MENU de la télécommande du projecteur. Lorsque « Activer » est sélectionné, le réglage Commande HDMI d’un appareil Sony (amplificateur AV, vidéo, etc.) qui est compatible avec « Commande HDMI - Réglage facile »* est aussi effectif.

* « Commande HDMI - Réglage facile » est une fonction qui rend

aussi effectif le réglage Commande HDMI d’un appareil raccordé à l’entrée HDMI du projecteur lorsque le réglage Commande HDMI du projecteur est effectif. Cette fonction n’est disponible qu’entre des appareils Sony compatibles et il se peut que certains appareils ne soient pas compatibles. Bien que certains appareils autres que Sony peuvent être compatibles, nous ne garantissons pas le fonctionnement avec ces appareils.

Lorsqu’ils sont réglés sur « On », les bornes sans signaux d’entrée n’apparaissent pas sur l’écran d’affichage de la borne d’entrée qui apparaît lorsque vous appuyez sur INPUT. Pour afficher toutes les bornes d’entrée, le régler sur « Off ». (1 page 28)

signal n’est reçu.

Vous pouvez régler la couleur d’arrière-plan dans « Noir » ou « Bleu ».

Page 55

Menu Installation

Le menu Installation sert à changer les paramètres d’installation.

Utilisation des menus

Trapèze V Corrige la distorsion trapézoïdale verticale de l’image.

Symétrie Fait pivoter horizontalement et/ou verticalement l’image sur

Blanc Cette option vous permet de régler la zone affichable dans le

Lorsque la base du trapèze est plus longue que le sommet ( ) :

Spécifie une valeur inférieure (sens –).

Lorsque le sommet du trapèze est plus long que la base ( ) :

Spécifie une valeur supérieure (sens +).

Remarque

Suivant la position d’image réglée avec la fonction de déplacement d’objectif, le rapport de format de l’image peut être différent du rapport initial, ou de la distorsion d’image peut survenir avec le réglage Trapèze V.

l’écran. Off : L’image ne pivote pas. HV : Fait pivoter l’image horizontalement et verticalement. H : Fait pivoter l’image horizontalement. V : Fait pivoter l’image verticalement.

Utiliser cette option pour l’installation en vue de la projection arrière ou pour l’installation au plafond.

périmètre des quatre directions de l’écran.

Sélectionner le bord à rgler en accentuant, Gauche, droite, haut ou bas à l’aide des boutons M / m. Régler la quantité de vide à l’aide des boutons < / ,.

Remarque

Lorsque les valeurs de Blanc et du Trapèze V sont ajustées en même temps, le Blanc ne peut pas être ajusté correctement. En cas d’utilisation de la fonction de Blanc, s’assurer de régler le paramètre du Trapèze V sur « 0 ».

Page 56

Alig. panneau Permet de sélectionner les écarts de couleur des caractères ou de

l’image.

Lorsque « On » est réglé, il est possible de définir et de régler les paramètres Couleur cible et Couleur écran. Couleur cible : Définit la couleur désirée pour régler les écarts de

couleur. Sélectionner « R » (Rouge) ou « B » (Bleu) pour effectuer des réglages basés sur « G » (Vert) .

Couleur écran : Sélectionner « R/G » (Rouge et Vert) ou « R/G/B »

(blanc, toutes les couleurs) lorsque Couleur cible est « R » (Rouge). Ne sélectionner « B/G » (Bleu et Vert) ou « R/G/B » (blanc, toutes les couleurs) que lorsque Couleur cible est « B » (Bleu).

Régler : Définir les paramètres du sens horizontal (H) avec les

boutons < / , et du sens vertical (V) avec les boutons M / m sur l’écran Régler décalage. Les couleurs sélectionnées dans « Couleur cible » peuvent être réglées dans chaque sens avec les boutons < / ,, M / m.

Réinitialiser : Ramène aux réglages d’usine.

Remarque

Selon les réglages effectués ci-dessus, cela peut réduire le nombre de pixels de l’affichage. Les couleurs peuvent aussi devenir irrégulières ou la résolution peut changer.

Conseil

Si des couleurs apparaissent au bord de l’écran après avoir effectué les réglages ci-dessus, ajuster la zone de l’image à afficher avec « Blanc » dans le menu Installation . (1 page 55)

Page 57

Menu Informations

Le menu Informations affiche la désignation de modèle, le numéro de série, les fréquences horizontale et verticale du signal d’entrée et le nombres d’heures cumulées d’utilisation de la lampe.

Nom du modèle : VPL-HW20

N° de Série N° de mémoire

Type de signal

Nom du modèle Affiche le nom du modèle (VPL-HW20). N° de Série Affiche le numéro de série. fH (fréquence horizontale) Affiche la fréquence horizontale du signal d’entrée. fV (fréquence verticale) Affiche la fréquence verticale du signal d’entrée. N° de mémoire Affiche le numéro de mémoire préréglé du signal d’entrée. Type de signal Affiche le type de signal d’entrée. Durée de lampe Indique la durée pendant laquelle la lampe a été allumée (temps total

d’utilisation).

Utilisation des menus

Remarques

• Les options fH (fréquence horizontale) et fV (fréquence verticale) peuvent ne pas être affichées selon le signal d’entrée utilisé sur le projecteur.

• Les affichages énumérés ci-dessus ne sont pas modifiables.

Page 58

Numéros de mémoire de présélection

Ce projecteur comporte 38 types de données préprogrammées pour des signaux d’entrée (mémoire de présélection). Lorsque le projecteur reçoit un signal préprogrammé, il le détecte automatiquement et rappelle les données correspondantes depuis la mémoire de présélection pour permettre d’obtenir l’image optimale. Le numéro de mémoire et le type de signal s’affichent dans le menu Informations . Vous pouvez également régler les données préprogrammées avec le menu Écran . Ce projecteur contient par ailleurs 20 mémoires utilisateur différentes outre celles prédéfinies utilisées pour les signaux d’entrée analogiques depuis l’ordinateur. Vous pouvez enregistrer des signaux d’entrée qui n’ont pas été prédéfinis sur ces mémoires utilisateur. Lorsque le projecteur reçoit pour la première fois un signal qui n’a pas été préprogrammé, le numéro de mémoire 0 s’affiche. Si vous réglez alors les données pour ce signal à l’aide du menu Écran , ces réglages sont mémorisés dans le projecteur. Si plus de 20 mémoires utilisateur sont enregistrées, la nouvelle mémoire écrase toujours la plus ancienne. Voir le tableau à la page 73 pour savoir si le signal est enregistré sur la mémoire préréglée.

Remarque

Lorsque le rapport de format du signal d’entrée ne correspond pas à la taille de l’écran, une partie de l’écran s’affiche en noir.

Page 59

Divers

Cette section décrit d’autres fonctions, comment régler les problèmes, remplacer la lampe et le filtre à air, etc.

Configuration de la

Commande HDMI

Qu’est-ce que la commande HDMI ?

La commande HDMI est une fonction de contrôle mutuel norme HDMI qui utilise une spécification HDMI CEC (Consumer Electronics Control). En raccordant une diversité d’appareils compatibles Commande HDMI, tels qu’un lecteur Bluray Disc à disque dur, un lecteur/enregistreur DVD, un amplificateur AV, etc. à un téléviseur compatible Commande HDMI ou un projecteur avec un câble HDMI, l’appareil raccordé se synchronise avec le téléviseur ou le projecteur lorsque celui-ci est utilisé.

Utilisation de la fonction Commande HDMI

• Raccorder et attribuer correctement les paramètres de chaque appareil.

• Ne pas couper l’alimentation principale de l’appareil.

• Définir le réglage d’entrée du projecteur sur l’entrée HDMI à laquelle l’appareil est raccordé.

• Vérifier si l’image de l’appareil apparaît correctement sur le projecteur.

Raccordement d’un appareil compatible contrôle HDMI

Utiliser un câble HDMI pour raccorder le projecteur et l’appareil compatible Commande HDMI. Utiliser un câble qui porte le logo HDMI.

commande HDMI

S’assurer de définir les raccordements appropriés pour le projecteur et l’appareil compatible contrôle HDMI qui y est raccordé. Voir page 53 pour les paramètres du projecteur. Pour les paramètres de l’appareil compatible contrôle HDMI raccordé au projecteur, consulter le mode d’emploi. Lorsqu’un appareil qui est compatible avec

Réglage facile »

HDMI du projecteur, si le réglage de la fonction Commande HDMI du projecteur est activé, le réglage de la fonction Commande HDMI de l’appareil raccordé est aussi activé.

« Commande HDMI -

est raccordé à l’entrée

Ce qu’il est possible de faire avec la commande HDMI

• Les opérations de base (lecture, arrêt, opérations de menu, etc.) de l’appareil raccordé sont disponibles en utilisant la télécommande du projecteur.

• En mettant sous tension l’appareil raccordé ou en effectuant la lecture, le projecteur se met sous tension et le réglage de l’entrée passe automatiquement à la borne de l’appareil raccordé.

• En mettant le projecteur hors tension, l’appareil raccordé se met aussi automatiquement hors tension.

• En sélectionnant l’appareil raccordé au projecteur à utiliser avec le bouton SYNC MENU de la télécommande du projecteur, l’appareil sélectionné se met sous tension et l’entrée passe automatiquement à la borne de l’appareil raccordé.

• En changeant le réglage de langue du projecteur, le réglage de langue de l’appareil raccordé passe aussi automatiquement à la même langue.

Divers

Page 60

Remarques

• Les fonctions de Commande HDMI disponibles diffèrent en fonction de l’appareil. Se reporter au mode d’emploi de chaque appareil.

• Une certaine synchronisation peut être disponible avec un appareil d’autre marque ayant des fonctions similaires, mais elle n’est pas garantie.

x.v.Color

• « x.v.Color » est le nom promotionnel donné aux produits capables de produire un vaste espace de couleurs sur la base des spécifications xvYCC ; « x.v.Color » est une marque de Sony Corporation.

• xvYCC est une norme internationale appliquée aux spécifications techniques de l’espace colorimétrique à gamme étendue pour signaux vidéo. La gamme de couleurs de xvYCC est plus étendue que la gamme sRGB couramment utilisée sur les systèmes de télévision.

Page 61

Dépannage

Si le projecteur ne fonctionne pas correctement, essayer d’en déterminer la cause et remédier au problème comme il est indiqué ci-dessous. Si le problème persiste, consulter le service après-vente Sony.

Alimentation

Symptôme Cause et remède

Le projecteur ne se met pas sous tension.


Symptôme Cause et remède

Pas d’image. c Vérifier que les raccordements sont corrects. (1 page 22)

La couleur de l’image est étrange pour le connecteur INPUT A.

La couleur de l’image est étrange pour le connecteur VIDEO INPUT ou S VIDEO INPUT.

La zone claire de l’image peut perdre en clarté ou le texte peut s’estomper. (Lors de l’entrée d’un signal vidéo HDMI)

Le texte peut s’estomper lors du raccordement à un ordinateur. (Lors de l’entrée d’un signal d’ordinateur)

c Il se peut que l’appareil ne s’allume pas si vous l’éteignez avec

le commutateur peu après. Mettez l’appareil sous tension au bout d’1 minute.

c Fermez bien le couvercle de la lampe, puis vissez-le solidement.

(1 page 67)

c Bien fermer le support à filtre. (1 page 68) c Vérifier les indicateurs d’avertissement. (1 page 64)

c Sélectionner la source d’entrée correctement au moyen du

bouton INPUT. (1 page 28)

c Régler le signal d’ordinateur sur la sortie depuis un moniteur

externe.

c Régler le signal d’ordinateur sur la sortie seulement vers un

moniteur externe.

c Sélectionner « Ordinateur », « Composant » ou « Vidéo GBR »

pour « Sél sign entr A » sur le menu Réglage en fonction du signal d’entrée. (1 page 52)

c Sélectionner « Ordinateur », « Composant » ou « Vidéo GBR »

pour « Sél sign entr A » sur le menu Réglage en fonction du signal d’entrée. (1 page 52)

c Réglez l’image du menu Image . (1 page 44) c Placer le paramètre « Standard coul. » du menu Réglage

sur le standard couleur du signal d’entrée. (1 page 52)

c Ce symptôme peut se présenter lors de l’entrée d’un signal autre

que ceux de la norme HDMI. (1 page 29) Permutez la plage dynamique RGB de l’appareil raccordé sur Limitée (16-235). Si ce réglage n’est pas disponible, réglez « Lumière », « Contraste » ou « Netteté » dans le menu Image du projecteur. (1 page 45)

c Ce symptôme peut se présenter lors de l’entrée d’un signal autre

que ceux de la norme HDMI. (1 page 29) Réglez « Netteté » dans le menu Image . (1 page 46)

?/1 (marche/veille) et essayez de le rallumer

Divers

Page 62

Symptôme Cause et remède

L’image est trop sombre. c Réglez correctement le contraste ou la lumière du menu Image

L’image n’est pas nette. c Régler la mise au point. (1 page 20)

L’image tremblote. c Pour les images d’un ordinateur, activer « APA » et régler le

La couleur des caractères ou de l’image n’est pas appropriée.

. (1 page 45)

c De la condensation s’est formée sur l’objectif. Laisser le

projecteur sous tension pendant environ 2 heures.

signal d’entrée actuel.

c Régler correctement « Phase » pour « Réglez le signal » dans le

menu Écran . (1 page 50)

c Sélectionner le calage des couleurs désiré dans « Alig.

panneau » du menu Installation (1 page 56).

Affichage sur écran

Symptôme Cause et remède

L’affichage sur écran n’apparaît pas.

Le nom du modèle ne disparaît pas de l’écran.

Les bornes d’entrée n’apparaissent pas.

c Placer « État » dans le menu Réglage sur « On ».

(1 page 51)

c S’assurer que l’indicateur ON/STANDBY s’allume en vert. c Le mode d’affichage du projecteur peut être défini au moment

de l’achat. Informez-vous auprès de votre revendeur local ou du personnel agréé de Sony.

c Régler « Rech. Ent. Auto. » dans le menu Fonction sur

« Off ». (1 page 54)

Télécommande

Symptôme Cause et remède

La télécommande ne fonctionne pas.

c Les piles sont peut-être faibles. Les remplacer par des neuves.

(1 page 9)

c Insérer les piles avec les pôles dans le bon sens. (1 page 9) c S’il y a une lumière fluorescente près du capteur de

télécommande, le projecteur risque de mal fonctionner.

c Confirmer la position du détecteur de télécommande sur le

projecteur. (1 page 6)

Page 63

Autres

Symptôme Cause et remède

Le ventilateur est bruyant. c Vérifier le réglage de « Régl. refroidssmnt » dans le menu

L’image demeure sur l’écran. (rémanence)

Le projecteur et le périphérique raccordé sont mis sous/hors tension, effectuent la lecture et fonctionnent en même temps.

Réglage . (1 page 51)

c S’assurer que la température de la pièce n’est pas trop élevée. c Vérifier les conditions d’installation. (1 page 11)

Le nombre de tours du ventilateur augmente, qui assure le maintien de la fiabilité des composants du projecteur dans une salle où la température est plus élevée que la normale. Le ventilateur fait légèrement plus de bruit. La température normale est à 25°C environ.

c Lorsqu’une image fixe à contraste élevé demeure affichée

longtemps, il peut y avoir de la rémanence sur l’écran. Cette situation n’est que temporaire. La rémanence sera éliminée si l’appareil est laissé hors tension pendant un certain temps.

c « Commande HDMI », « Arr. Auto pér » et « Marche auto PJ »

sont réglés sur « On ». Les régler sur « Off ». Pour les détails, se reporter à « Réglages HDMI » (1 page 53).

Divers

Page 64

Indicateurs d’avertissement

L’indicateur ON/STANDBY ou LAMP/COVER s’allume ou clignote en cas de problème quelconque sur le projecteur.

Indicateur LAMP/COVER

Indicateur ON/STANDBY

Symptôme Cause et remède

LAMP/COVER clignote en rouge. (Un taux de répétition de 2 clignotements)

LAMP/COVER clignote en rouge. (Un taux de répétition de 3 clignotements)

ON/STANDBY clignote en rouge. (Un taux de répétition de 4 clignotements)

ON/STANDBY clignote en rouge. (Un taux de répétition de 2 clignotements)

ON/STANDBY clignote en rouge. (Un taux de répétition de 6 clignotements)

c Fermez bien le couvercle de la lampe, puis vissez-le solidement.

(1 page 67)

c Fermez bien le support du filtre.

c La lampe a atteint la fin de sa durée de service. Remplacer la

lampe. (1 page 66)

c La lampe a atteint une température élevée. Attendre que la

lampese refroidisse puis remettre le projecteur sous tension.

c Le ventilateur est défectueux. Consulter le service après-vente

Sony.

c La température à l’intérieur du projecteur est anormalement

élevée. S’assurer que rien ne bouche les orifices de ventilation et que le projecteur n’est pas utilisé à haute altitude.

c Appuyer sur le commutateur

projecteur sous tension. S’il ne se met pas sous tension, débrancher le cordon d’alimentation secteur, puis confirmer que l’indicateur ON/STANDBY est éteint. Rebrancher le cordon d’alimentation secteur après environ 10 secondes et remettre le projecteur sous tension. Si les indicateurs s’allument toujours, cela signifie que le problème vient de la source d’alimentation. Consultez le service après-vente Sony.

(1 page 68)

?/1 (marche/veille) pour mettre le

Remarque

Lorsqu’un indicateur d’avertissement autre que celui ci-dessus commence à clignoter et que le symptôme persiste même après avoir effectué les opérations ci-dessus, consulter un personnel Sony qualifié.

Page 65

Listes de messages

Messages d’avertissement

Message Cause et remède

Surchauffe! Lampe OFF 1 min.

Fréquence est hors limites! c Fréquence hors plage. Le signal d’entrée doit être dans la plage

Vérifiez régl. de Sél. Sign entr A.

Remplacer la lampe/filtre. c Le moment est venu de remplacer la lampe. Remplacer la

Nettoyer le filtre. c Il est temps de nettoyer le filtre à air. Nettoyer le filtre à air.

Nettoyer le filtre. Avez-vous fini? Oui Non

Température du projecteur trop élevée. Régl. refroidssmnt sur « Elevé » si le si projecteur est utilisé à haute altitude.

c Mettre le projecteur hors tension. c S’assurer que rien ne bouche les orifices de ventilation.

(1 page 12)

de fréquence prise en charge par le projecteur. (1 page 73)

c Régler l’option « Sél sign entr A » du menu Réglage sur

« Ordinateur » lorsqu’un signal RVB est reçu d’un ordinateur. (1 page 52)

lampe. (1 page 66)

c Remplacer aussi le filtre à air. Recommencez le nettoyage des

Orifices de ventilation (prise d’air). (1 page 66) Si le message apparaît toujours après le remplacement de la lampe et du filtre, cela signifie que la procédure de remplacement de la lampe n’est pas terminée. Vérifier la procédure de remplacement de la lampe. (1 page 66)

Remarque

Pour effacer ce message, appuyez une fois sur n’importe quel bouton de la télécommande ou du panneau de commande du projecteur.

(1 page 69)

Remarque

Pour effacer ce message, appuyez une fois sur n’importe quel bouton de la télécommande ou du panneau de commande du projecteur.

c Il est temps de nettoyer le filtre à air. Nettoyer le filtre à air.

(1 page 69)

c Si le filtre à air est nettoyé, sélectionner « Oui ». Si le filtre à air

n’est pas nettoyé, sélectionner « Non ».

c Assurez-vous que les Orifices de ventilation de l’appareil ne

sont pas couverts. (1 page 12)

c Lorsque vous utilisez le projecteur à haute altitude, définissez le

Réglage du refroidissement sur « Haut ». (1 page 51)

Remarque

Lorsque la température interne du projecteur reste élevée, le Réglage du refroidissement passe sur « Haut » en 1 minute, et la vitesse du ventilateur augmente.

Divers

Messages de mise en garde

Message Cause et remède

c Aucun signal n’est reçu dans l’entrée sélectionnée. Vérifier les

Non applicable! c Appuyer sur le bon bouton.

connexions. (1 page 22)

c Le fonctionnement normalement activé par le bouton est

actuellement interdit.

Page 66

Remplacement de la lampe et du filtre à air et nettoyage des orifices de ventilation (prise d’air)

Voici les outils dont vous avez besoin pour commencer :

• Lampe pour projecteur LMP-H201 (en option)

• Un tournevis cruciforme standard

• Un chiffon (pour protéger des éraflures)

La durée de service de la lampe utilisée comme source de lumière est limitée. Lorsque la lampe faiblit, la balance des couleurs de l’image devient bizarre, ou bien « Remplacer la lampe/filtre. » apparaît sur l’écran et la lampe est peut-être épuisée. Remplacer la lampe par une neuve (non fournie) sans tarder. Utilisez une lampe pour projecteur LMPH201 comme lampe de rechange. Un filtre à air est fourni avec la lampe pour projecteur LMP-H201. Lorsque l’on remplace la lampe, il est également temps de remplacer le filtre à air. Il faut toujours remplacer le filtre à air par un neuf lorsque l’on remplace la lampe. Nettoyer également les orifices de ventilation (prise d’air).

lampe alors qu’elle est inclinée et si elle se casse, des morceaux peuvent s’éparpiller et entraîner des blessures.

• Lors du retrait du filtre à air, procéder prudemment pour éviter que de la poussière ne pénètre dans le projecteur.

• Remplacer le filtre à air est crucial pour maintenir la bonne performance du projecteur ou pour empêcher son dysfonctionnement. Lorsqu’un message d’avertissement pour remplacer le filtre à air apparaît, remplacer aussitôt celui-ci.

1 Mettez le projecteur hors tension

et débrancher le cordon d’alimentation.

2 Lorsque vous disposez le

projecteur sur une surface plane comme un bureau, etc., mettez un chiffon sous l’appareil pour éviter de rayer la surface. Retournez le projecteur tel qu’illustré, puis placez-le sur le chiffon.

Mise en garde

• La lampe reste chaude après la mise hors tension du projecteur avec l’interrupteur

?/1 (marche/veille). Ne pas la toucher car

vous pourriez vous brûler les doigts. Avant de remplacer la lampe, attendre au moins 1 heure pour lui permettre de se refroidir.

• Ne pas toucher la surface de l’objectif. Si on l’a touché, essuyer les empreintes digitales avec un chiffon doux.

• Prêter une attention spéciale au remplacement de la lampe lorsque le projecteur est installé au plafond.

• Lorsque vous retirez la lampe, assurez-vous qu’elle reste en position horizontale, puis soulevez-la directement vers le haut. N’inclinez pas la lampe. Si vous retirez la

Remarques

• Lorsque la lampe se casse, des morceaux peuvent s’éparpiller si vous ne retournez pas le projecteur. Ceci peut entraîner des blessures.

• S’assurer que le projecteur est posé sur une surface stable.

Page 67

3 Desserrez la vis du couvercle de

lampe avec un tournevis cruciforme, puis ouvriez le couvercle de lampe.

4 Dévissez les 3 vis de la lampe à

l’aide du tournevis cruciforme. Maintenez la poignée vers le haut, et retirez la lampe.

5 Tenir la poignée de la nouvelle

lampe avec la main, puis pousser celle-ci à l’intérieur entièrement avant de resserrer les 3 vis.

Divers

Remarque

Prendre garde de toucher le bloc optique à l’intérieur du projecteur.

6 Fermez le couvercle de la lampe,

puis vissez-le solidement.

Page 68

7 Retirez le support à filtre.

11 Dépoussiérez les orifices de

ventilation (aspiration) à l’aide d’un chiffon.

8 Retirez le filtre à air.

Griffes

9 Fixez le nouveau filtre à air de

façon à ce qu’il entre dans chacune des griffes (10 positions) du support du filtre.

Remarque

Fixer le filtre à air en l’alignant à la forme du support du filtre. Ne pas toucher le ventilateur après avoir retiré le filtre à air installé au fond du projecteur.

10 Fixer le support à filtre.

Remarque

Le projecteur ne se mettra sous tension que si le support à filtre est bien fermé.

Orifices de Ventilation (prise d’air)

12 Remettez le projecteur dans sa

position normale.

13 Mettre le projecteur sous tension,

puis sélectionner l’élément de réglage désiré dans le menu Réglage . L’écran du menu ci-dessous s’affiche.

14 Sélectionnez « Oui ».

Mise en garde

Ne pas introduire les doigts dans la fente de remplacement de la lampe et veiller à ce qu’aucun liquide ou objet ne tombe à l’intérieur de la fente pour éviter tout risque d’électrocution ou d’incendie.

Page 69

Remarques

• Il faut utiliser une lampe pour projecteur LMP-H201 pour le remplacement. Si une lampe autre que LMP-H201 est utilisée, le projecteur risque de malfonctionner.

• Assurez-vous de mettre le projecteur hors tension et de débrancher le cordon d’alimentation avant de remplacer la lampe, puis vérifiez que la lampe ON/STANDBY a déjà été éteinte.

• Le projecteur ne se mettra sous tension que si la lampe est bien mise en place.

• Le projecteur ne se mettra sous tension que si le couvercle supérieur et le couvercle de lampe est bien fermés.

• Pour annuler un message affiché à l’écran, appuyez soit sur le bouton de la télécommande, soit sur celui du panneau de contrôle du projecteur.

Remarque

La lampe contient du mercure. La règlementation en matière de mise au rebut pour les tubes fluorescents dépend de votre lieu de résidence. Respectez la politique d’élimination des déchets de votre région.

Mettre à disposition de la lampe usagée

Pour les clients aux États-Unis

La lampe dans ce produit contient du mercure. La disposition de ces matériaux peut être réglementée suite à des considérations environnementales. Pour obtenir des informations de disposition ou de recyclage, veuillez communiquer avec vos autorités locales ou la Telecommunications Industry Association (www.eiae.org).

Nettoyage du filtre à air

Lorsque « Nettoyer le filtre. » apparaît sur l’écran, vous devez nettoyer le filtre à air. Le filtre à air doit être nettoyé toutes les 1 500 heures. Cette fréquence dépend de l’environnement et de la manière dont le projecteur est utilisé. La fréquence de nettoyage approximative est de 1 500 heures. Après avoir nettoyé le filtre à air avec une solution désinfectante, séchez-le dans un endroit à l’abri de la lumière.

Remarques

• Lorsque vous nettoyez le filtre à air, assurezvous de ne pas l’endommager. Pour plus de détails sur comment fixer et enlever le filtre à air, reportez-vous à la rubrique « Remplacement de la lampe et du filtre à air et nettoyage des orifices de ventilation (prise d’air) » Etapes 7 à 10. (1 page 68)

• Lors du retrait du filtre à air, procéder prudemment pour éviter que de la poussière ne pénètre dans le projecteur.

• Nettoyer le filtre à air est crucial pour maintenir la bonne performance du projecteur ou pour empêcher son dysfonctionnement. Lorsqu’un message d’avertissement pour nettoyer le filtre à air apparaît, nettoyer aussitôt celui-ci.

Divers

Page 70

Position du cacheobjectif

Le nettoyage et l’écran du projecteur

Pour poser le cache-objectif sur l’objectif, placez la partie concave du cache-objectif de sorte qu’elle s’adapte à la commande de zoom, tel qu’indiqué sur l’illustration.

Cache-objectif

Commande de zoom

Nettoyage de l’objectif

La surface de l’objectif a reçu un traitement spécial pour réduire la réflexion de la lumière. Comme une maintenance inadéquate peut affecter le bon fonctionnement du projecteur, il faut respecter les points suivants :

• Essuyer délicatement l’objectif avec un chiffon doux, tel qu’un chiffon de nettoyage ou un chiffon à vitres.

• Pour essuyer les taches tenaces, utiliser un chiffon doux, tel qu’un chiffon de nettoyage ou un chiffon à vitres, légèrement trempé dans l’eau.

• Ne jamais utiliser de solvant tel qu’alcool, benzène ou diluant, de détergent acide, alcalin ou abrasif, ni de chiffon traité chimiquement, car ces produits endommageraient la surface de l’objectif.

Nettoyage du boîtier

• Pour retirer la poussière qui recouvre le boîtier, l’essuyer délicatement avec un chiffon doux. Pour les poussières tenaces, passer un linge doux légèrement trempé dans une solution de détergent doux dilué dans l’eau.

• N’utiliser aucun type de tissu abrasif, de nettoyant alcalin ou acide, de poudre à récurer ou de solvant volatile tel qu’alcool, benzène, diluant ou insecticide.

• La surface de l’écran et le matériau du boîtier risqueraient d’être endommagés en cas d’utilisation de tels produits ou de contact prolongé avec des objets en caoutchouc ou en vinyle.

Points noirs et points lumineux (en rouge, bleu ou vert) sur l’écran

Le projecteur est fabriqué à l’aide d’une technologie de haute précision. Il se peut toutefois que des petits points noirs et/ou des petits points lumineux (en rouge, bleu ou vert) apparaissent en permanence sur le projecteur. Cela est un résultat normal du processus de fabrication et n’indique aucun dysfonctionnement.

Page 71

Spécifications

Système

Système de projection

Panneau LCD

Objectif Objectif à zoom 1,6 × (manuel)

Lampe Lampe sous ultra haute pression

Taille de l’image de projection

Standard couleur

Signaux vidéo pris en charge

Signaux d’ordinateur compatibles

Panneau SXRD, 1 objectif, système de projection

Panneau SXRD 0,61 pouce (15,4 mm)

à 6 220 800 pixels (2 073 600 pixels × 3)

f=18,5 mm à 29,6 mm F2,50 à F3,40

200 W

40 pouces à 300 pouces (1 016 mm à 7 620 mm) (en diagonale)

Système NTSC NTSC

3.58/PAL/SECAM/

4.43/PAL-M/PAL-N/PAL60,

à commutation automatique/ manuelle (le système PAL60 ne commute pas manuellement)

15 kHz RGB/composantes 50/60 Hz, à composantes progressives 50/60 Hz, 480/60i, 576/50i, 480/60p, 576/50p, 720/ 60p, 720/50p, 1080/60i, 1080/50i, 1080/24PsF (48i), 1080/60p (entrée HDMI uniquement), 1080/ 50p (entrée HDMI uniquement), 1080/24p (entrée HDMI uniquement), vidéo composite, vidéo Y/C

fH : 19 kHz à 72 kHz fV : 48 Hz à 92 Hz Résolution maximale 1 920 × 1 080

(entrée HDMI uniquement) Pour plus d’informations, voir « Signaux préprogrammés ». (1 page 73)

Entrée

Entrée vidéo

B/CB PR/CR

Y P

HDMI

INPUT A

REMOTE

VIDEO : type CINCH

Vidéo composite : 1 Vc-c ±2 dB de sync négative (terminaison 75 ohms)

S VIDEO : Y/C type mini-DIN

4 broches

Y (luminance) : 1 Vc-c ±2 dB de sync

négative (terminaison 75 ohms) C (chrominance) : salve 0,286 Vcc ±2 dB (NTSC) (terminaison 75 ohms), ou salve 0,3 Vc-c ±2 dB (PAL) (terminaison 75 ohms)

Composant : type CINCH

Y avec Sync : 1 Vc-c ±2 dB de sync négative (terminaison 75 ohms)

B/CB : 0,7 Vc-c ±2 dB

P (terminaison 75 ohms)

R/ CR : 0,7 Vc-c ±2 dB

P (terminaison 75 ohms)

RGB numérique/Y C

B (PB) CR (PR)

HD D-sub 15 broches RGB/composantes analogique :

R (PR) : 0,7 Vc-c ±2 dB

R/C

(terminaison 75 ohms)

G : 0,7 Vc-c ±2 dB

(terminaison 75 ohms)

G avec sync/Y : 1 Vc-c ±2 dB de

sync négative (terminaison 75 ohms)

B (PB) : 0,7 Vc-c ±2 dB

B/C

(terminaison 75 ohms)

SYNC/HD : Entrée composite

sync : niveau TTL, positif/ négatif

Entrée sync horizontale : niveau

TTL, positif/négatif

VD : Entrée sync verticale : niveau

TTL, positif/négatif

RS-232C : D-sub 9 broches (femelle)

Divers

Page 72

Généralités

Dimensions

Poids 10 kg (22 lb 1 oz) environ Alimentation

Consommation électrique

Température de fonctionnement

Humidité de fonctionnement

Température de stockage

Humidité de stockage

407,4 mm × 179,2 mm × 463,9 mm

/8 × 71/8 × 183/8 pouces)

(16 (l/h/p)

100 V à 240 V CA, 3,0 A à 1,3 A, 50/60 Hz

300 W max. Mode de veille : 8 W Mode Standby (bas) : 0,5 W

5°C à 35°C (41°F à 95°F)

35 à 85 % (sans condensation)

–20 °C à +60 °C (–4 °F à +140 °F)

10 à 90 %

Accessoires fournis

Télécommande RM-PJVW70 (1) Piles de format AA (R6) manganèse (2) Cordon d’alimentation secteur (1) Cache-objectif (1) Mode d’emploi (1)

La conception et les spécifications sont susceptibles d’être modifiées sans préavis.

Accessoires en option

Lampe pour projecteur LMP-H201 (pour

Support de suspension de projecteur PSS-H10

remplacement)

Page 73

Avertissement pour le raccordement secteur

Utiliser un cordon d’alimentation adapté à la source d’alimentation locale.

États-Unis, Canada

Type de fiche YP-3 YP-12A * YP-359 VM0722 Extrémité

femelle Type de cordon SVT H05VV-F CEE (13) 53 rd

Tension et intensité nominales

Approbation de sécurité

* Utiliser une fiche assignée conforme aux réglementations locales et aux spécifications.

YC-13 YC-13D VM0303B YC-13 VM0724

10A/125V 10A/250V 10A/250V 12A/125V 10A/250V

UL/CSA VDE VDE

Europe continentale

Royaume-Uni, Irlande, Australie, Nouvelle Zélande

(OC)

Japon Chine

VCTF 227 IEC

DENANHO

53(RVV)

CCC

Signaux préprogrammés

Le tableau suivant indique les signaux et formats vidéo pour lesquels la projection est possible avec ce projecteur. Lorsqu’un signal autre que le signal prédéfini indiqué ci-dessous est reçu, il se peut que l’image ne s’affiche pas correctement.

N° de

mémoire

1 VIDEO/60 60 Hz 15,734 59,940 – 2 VIDEO/50 50 Hz 15,625 50,000 – 3 480/60i 480/60i

4 576/50i 576/50i

5 480/60p 480/60p

6 576/50p 576/50p

Signal préprogrammé

(résolution)

(720 × 480i)

(720 × 576i)

(NTSC progressif) (720 × 480p)

(PAL progressif) (720 × 576p)

(kHz)

15,734 59,940 Sync sur G/Y

15,625 50,000 Sync sur G/Y

31,470 60,000 Sync sur G/Y

31,250 50,000 Sync sur G/Y

(Hz)

Sync

ou sync composite

ou sync composite/ vidéo composite

Amplification

– – –

–

Divers

Page 74

N° de

mémoire

7 1080/60i 1035/60i

8 1080/50i 1080/50i

9 1080/24PsF (48i) 1080/24PsF (48i)

10 720/60p 720/60p

11 720/50p 720/50p

12 1080/60p 1080/60p

13 1080/50p 1080/50p

14 1080/24p 1080/24p

21 640 × 350 VGA-1

22 VESA 85

23 640 × 400 NEC PC98 24,823 56,416 H-nég, V-nég 24 VGA-2 (TEXT)

25 VESA 85

26 640 × 480 VESA 60 31,469 59,940 H-nég, V-nég 27 Mac 13 35,000 66,667 H-nég, V-nég 28 VESA 72 37,861 72,809 H-nég, V-nég 29 VESA 75

30 VESA 85

31 800 × 600 VESA 56 35,156 56,250 H-pos, V-pos 32 VESA 60 37,879 60,317 H-pos, V-pos 33 VESA 72 48,077 72,188 H-pos, V-pos 34 VESA 75

35 VESA 85 53,674 85,061 H-pos, V-pos

Signal préprogrammé

(résolution)

(1920 × 1035i) 1080/60i (1920 × 1080i)

(1920 × 1080i)

(1280 × 720p)

(1920 × 1080p)

(VGA350)

/VESA 70

(VGA400)

(IBM M3)

(IBM M4)

(IBM M5)

(kHz)

33,750 60,000 Sync sur G/Y

28,130 50,000 Sync sur G/Y

27,000 48,000 Sync sur G/Y

45,000 60,000 Sync sur G/Y

37,500 50,000 Sync sur G/Y

67,500 60,000 –

56,260 50,000 –

26,973 23,976 –

31,469 70,086 H-pos, V-nég

37,861 85,080 H-pos, V-nég

31,469 70,086 H-nég, V-pos

37,861 85,080 H-nég, V-pos

37,500 75,000 H-nég, V-nég

43,269 85,008 H-nég, V-nég

46,875 75,000 H-pos, V-pos

(Hz)

Sync

Amplification

–

800

832

848 800

832

800 864 832 840

832

1024 1056 1040 1056

1048

Page 75

N° de

mémoire

Signal préprogrammé

(résolution)

(kHz)

(Hz)

Sync

36 832 × 624 Mac 16 49,724 74,550 H-nég, V-nég 37 1024 × 768 VESA 60 48,363 60,004 H-nég, V-nég 38 VESA 70 56,476 70,069 H-nég, V-nég 39 VESA 75 60,023 75,029 H-pos, V-pos 45 1280 × 960 VESA 60 60,000 60,000 H-pos, V-pos 47 1280 × 1024 VESA 60 63,974 60,013 H-pos, V-pos 50 1400 × 1050 SXGA + 65,317 59,978 H-nég, V-pos 55 1280 × 768 1280 × 768/60 47,776 59,870 H-nég, V-pos 56 1280 × 720 1280 × 720/60 44,772 59,855 H-nég, V-pos

Numéros de mémoire préréglée pour chaque signal d’entrée

Signal analogique

Signal Numéro de mémoire préréglée

Signal vidéo (connecteurs VIDEO INPUT et S VIDEO INPUT)

Signal à composantes (connecteurs INPUT A et Y P

R/CR )

P Signal vidéo GBR (connecteur INPUT A) 3 à 11 Signal d’ordinateur (connecteur INPUT A) 21 à 39, 55 à 56

B/CB

1, 2

3 à 11

Amplification

1152 1344 1328 1312 1800 1696 1864 1664 1664

Divers

Signal numérique

Signal Numéro de mémoire préréglée

Signal à composantes (connecteurs HDMI 1, 2) 3 à 8, 10 à 14 Signal vidéo GBR (connecteurs HDMI 1, 2) 3 à 8, 10 à 14 Signal d’ordinateur (connecteurs HDMI 1, 2) 10 à 13*, 26, 32, 36, 37, 45, 47, 50, 55

* Il est possible que certains signaux numériques entrés depuis un ordinateur s’affichent comme

numéro de mémoire préréglée de signal à composantes ou vidéo GBR.

Page 76

Signaux d’entrée et options réglables/paramétrables

Les options des menus qu’il est possible de régler diffèrent suivant le signal d’entrée. Elles sont indiquées dans les tableaux suivants. Les options non réglables n’apparaissent pas dans le menu.

Menu Image

Option Signal d’entrée

Signal Vidéo Signal Composant Signal Vidéo GBR Signal Ordinateur

Diaphrag. avancé

Commande lampe

Contraste zzzz

Lumière zzzz

zzzz

Couleur

Tei nt e z

Temp. couleur Netteté zzz – NR zz

MPEG NR zzzz Mode de film

Niveau du noir Correct.

Gamma x.v.Color zz –– Esp. couleur

RCP

(sauf pour noir et

blanc)

(NTSC

3.58

4.43

NTSC

uniquement, sauf

pour noir et blanc)

zzzz

zzz –

zzzz

zzzz zzzz

zz –

(numéros de

mémoire préréglée

3, 4, 7, 8, 9)

(numéros de

mémoire préréglée

3, 4, 7, 8, 9)

(numéros de

mémoire préréglée

3, 4, 7, 8, 9)

(numéros de

mémoire préréglée

3, 4, 7, 8, 9)

–

z : Peut être réglé

– : Ne peut pas être réglé

Page 77

Menu Ecran

Option Signal d’entrée

Signal Vidéo Signal

Composant

Mode large zzzz * Surscannage – zz– Zone d’écran *

– z

(numéros de

mémoire

préréglée 7, 8, 9,

12, 13, 14

uniquement)

Centrer V *

Taille verticale *

zzzz zzz–

APA –––z * Phase –––z * Pas –––z * Déplacement – z *

z : Peut être réglé – : Ne peut pas être réglé

: Cette option n’est réglable que lorsque « x.v.Color » est réglé sur « Off ».

: Ce réglage n’est possible que lorsque « Surscannage » est réglé sur « On » et que « Mode large »

est réglé sur « Plein » dans le menu d’écran.

: Si le signal d’entrée provient d’un ordinateur, le réglage n’est pas possible lorsque le rapport de

format est 16:9 ou plus large (fixé sur « Plein 1 »).

: Cette option n’est réglable que lorsque « Zoom » est sélectionné en « Mode large ».

: Cette option n’est réglable que pour un signal analogique.

Signal Vidéo GBR Signal

(numéros de

mémoire

préréglée 7, 8, 9,

12, 13, 14

uniquement)

z *

Ordinateur

–

Divers

Remarque

Lors de la connexion d’un câble HDMI, etc., vérifier le type du signal dans le menu Informations

(1 page 57) et Signal numérique (1 page 75), puis vérifier les options réglables.

Page 78

Installation au plafond

Utiliser le support de suspension de projecteur PSS-H10 pour installer le projecteur au plafond. Les distances de projection pour une installation au plafond sont indiquées ci-dessous.

L’ : Distance entre l’écran et l’orifice d’installation du côté plafond de

l’unité de montage au plafond (côté avant)

y’ : Distance du plafond au centre de l’écran pour que l’image ne soit

pas coupée ni bloquée

Support de suspension de projecteur PSS-H10 (non fourni)

Plafond

Centre de l’écran

Centre de l’objectif

Page 79

Lors de l’utilisation d’un écran à rapport de format 16:9

Taille d’écran SS (pouces)

40 60 80 100 120 150 200 250 300

(mm) 1016 1524 2032 2540 3048 3810 5080 6350 7620

(minimum) 1385 2008 2632 3256 3879 4814 6373 7932 9491

/32)(79 1/16) (103 5/8) (128 5/32)

L’

(maximum) 2013 2955 3896 4837 5779 7190 9544 11897 14250

(54

(79

/32)

(116 5/16) (153 3/8)

(190 7/16)

(152 23/32) (189 17/32)

(227 1/2) (283 3/32)

(250 29/32)

(312 9/32)

(373 21/32)

(375 3/4) (468 3/8) (561 1/32)

(minimum) 249 374 498 623 747 934 1245 1557 1868

/8)(14 3/4)(19 5/8)(24 5/8)(29 1/2)(36 7/8)(49 1/8)(61 3/8)(73 5/8)

y’

(maximum) 592 754 916 1078 1240 1483 1887 2292 2697

/8)(29 3/4)(36 1/8)(42 1/2)(48 7/8)(58 1/2)(74 3/8)(90 1/4) (106 1/4)

(23

Unité : mm (pouces)

Pour calculer les positions d’installation L’ (minimum) = 31,1781 (1 L’ (maximum) = 47,0644 (1 y’ (minimum) = 6,2263 ( y’ (maximum) = 8,0942 (

/32) × SS + 137,7 (5

/32) × SS + 130,8 (5 5/32)

/4) × SS

/16) × SS + 268,5 (10 9/16)

/32)

Lors de l’utilisation d’un écran à rapport de format 4:3

Taille d’écran SS (pouces)

(mm) 1016 1524 2032 2540 3048 3810 5080 6350 7620

(minimum) 1664 2427 3190 3953 4717 5861 7769 9677 11585

L’

(maximum) 2435 3587 4739 5891 7043 8771 11651 14531 17411

(minimum) 305 457 610 762 914 1143 1524 1905 2286

y’

(maximum) 665 863 1061 1259 1457 1754 2250 2745 3240

Pour calculer les positions d’installation L’ (minimum) = 38,1569 (1 L’ (maximum) = 57,5992 (2 y’ (minimum) = 7,62 ( y’ (maximum) = 9,906 (

40 60 80 100 120 150 200 250 300

(65

/2) (95 9/16)

/32) (141 7/32) (186 9/16)

(95

/8)(18)(24 1/8) (30) (36) (45) (60) (75) (90)

(12

(26

/4)(34)(41 7/8)(49 5/8)(57 3/8)(69 1/8)(88 5/8) (108 1/8) (127 5/8)

(125 19/32) (155 21/32) (185 11/16)

(231 29/32)

(277 9/32) (345 5/16)

(230 3/4) (305 7/8)

(458 11/16)

(380 31/32)

(572 1/16)

Unité : mm (pouces)

/2) × SS + 137,7 (5

/32) × SS + 130,8 (5 5/32)

/16) × SS

/8) × SS + 268,5 (10 9/16)

/32)

(456 3/32)

(685 15/32)

Divers

Page 80

Fixation du support de suspension de projecteur PSS-H10

Pour plus d’informations sur l’installation au plafond, se reporter au manuel d’installation pour revendeurs du PSS-H10. Il faut s’informer auprès du personnel qualifié de Sony pour l’installation. Les mesures d’installation sont indiquées ci-dessous pour l’installation du projecteur au plafond avec le PSS-H10.

Vue du haut

Installer le projecteur de sorte que le centre de l’objectif soit parallèle au centre de l’écran.

Avant du boîtier

Centre de l’objectif

Distance entre l’écran et le centre de l’objectif

182,8 (7 1/4)

Centre de la tige de soutien (Le centre de la tige de soutien est différent du centre du projecteur.)

227,8 (9)

130 (5 1/8)

Pièce de montage au plafond supérieure

Page 81

Vue frontale

150 (6)

75 (3)

Plafond

Centre de la tige de soutien

175 (7)

La face inférieure de la pièce de montage

93,5 (3

/4)

Divers

Vue de côté

203,7 (8

/8) 203,7 (8 1/8)

407,4 (16

Centre de l’objectif

Avant du boîtier

Centre de l’objectif

/8)

182,8 (7 1/4) 130 (5 1/8)

227,8 (9) 236,1 (9

463,9 (18

/8)

Page 82

Index

Accessoires fournis ...................................9

Alignement panneau ...............................56

APA .........................................................50

Arrière-plan .............................................54

Blanc .......................................................55

Commande HDMI ..................................53

Commande lampe ...................................45

Contraste .................................................45

Correct. Gamma ......................................47

Dépannage ...............................................61

Diaphrag. avancé .....................................45

Durée de lampe .......................................57

Emplacement des commandes

Face arrière/inférieure ...........................7

Face avant/droite ...................................6

Esp. couleur .............................................47

État ..........................................................51

fH ..........................................................57

fV ..........................................................57

HDMI ......................................................22

Installation au plafond .............................78

Langage ...................................................51

Lumière ...................................................45

Mémoire de présélection ......................... 58

Ecran ....................................................49

Fonction ...............................................53

Image ...................................................44

Image avancée .....................................48

Informations .........................................57

Installation ...........................................55

Réglage ................................................51

Messages

Avertissement ......................................65

Mise en garde .......................................65

Mode d’image

CINEMA ..............................................35

Cinéma .................................................44

DYNAMIC ..........................................35

Dynamique ...........................................44

STANDARD ........................................35

Standard ...............................................44

USER ...................................................35

Utilisateur ............................................44

Mode de veille .........................................52

Mode large

Normal .................................................49

Plein .....................................................49

Plein 1 ..................................................50

Plein 2 ..................................................50

Zoom ....................................................50

Zoom large ...........................................49

MPEG NR ...............................................46

Netteté ......................................................46

Niveau du noir .........................................46

Noir Ciné Pro ...........................................45

NR ...........................................................46

Précautions ................................................5

Raccordement

Appareil vidéo .....................................23

Ordinateur ............................................25

RCP ..........................................................48

Rech. ent. auto. ........................................54

Réglage

position de l’image ..............................17

qualité d’image ....................................36

Réglage du refroidissement .....................51

Réglage expert .........................................46

Page 83

Réglez le signal

APA .....................................................50

Déplacement ........................................50

Pas ......................................................50

Phase ....................................................50

Réinitialiser

paramètres pouvant être

réinitialisés ...................................43

réinitialisation des options ...................43

Sél sign entr A .........................................52

Sélection de la langue de menu ...............26

Signaux préprogrammé ...........................73

Spécifications ..........................................71

Standard coul. ..........................................52

Support réglable ......................................21

Surscannage .............................................50

Symétrie ..................................................55

Teinte .......................................................45

Télécommande

emplacement des commandes ...............8

insertion des piles ..................................9

Temp. couleur ..........................................46

Trapèze V ................................................55

Divers

WIDE MODE ..........................................33

x.v.Color ............................................47, 60

Zone d’écran ............................................50

Page 84

ADVERTENCIA

Para reducir el riesgo de electrocución, no exponga este aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.

ESTE APARATO DEBE CONECTARSE A TIERRA.

Para los clientes de Europa

El fabricante de este producto es Sony Corporation, con dirección en 1-7-1 Konan, Minato-ku, Tokio, 108-0075 Japón. El Representante autorizado para EMC y seguridad del producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para asuntos relacionados con el servicio y la garantía, consulte las direcciones entregadas por separado para los documentos de servicio o garantía.

Page 85

Contenido

Precauciones .......................................5

Ubicación de los controles

Lado frontal/derecho ..........................6

Parte posterior/inferior .......................7

Mando a distancia ..............................8

Conexiones y preparativos

Desembalaje .......................................9

Paso 1: Instalación del proyector .....11

Antes de configurar el

proyector .....................................11

Colocación del proyector y de

una pantalla .................................13

Paso 2: Ajuste de la posición de la

imagen ..............................................17

Paso 3: Conexión del proyector .......22

Conexión a una

videograbadora ...........................22

Conexión a un ordenador ...........25

Paso 4: Selección del idioma del

menú ...............................................26

Proyección

Proyección de la imagen en la

pantalla ............................................ 28

Apagado de la alimentación ....... 29

Manejo de equipos compatibles con BRAVIA Sync con el mando a

distancia del proyector ..................... 30

Selección del modo de pantalla

ancha ............................................... 33

Selección del modo de visualización

de la imagen ..................................... 35

Ajuste de la calidad de imagen ........ 36

Selección para ajustar directamente el elemento de menú

deseado ....................................... 36

Selección de los elementos de menú de ajuste deseados por orden

......................................... 37

Ajuste de la imagen usando procesado

de color real ..................................... 38

Uso de los menús

Funcionamiento mediante los menús

............................................... 40

Menú Imagen ................................... 44

Menú Imagen avanzada ................... 48

Menú Pantalla .................................. 49

Menú Configuración ........................ 52

Menú Función .................................. 54

Menú Instalación ............................. 56

Menú Información ........................... 58

Acerca del n° de memoria

preestablecida ............................. 59

Page 86

Otros

Acerca del Control por HDMI ......... 60

Acerca de x.v.Color .........................61

Solución de problemas .....................62

Indicadores de aviso ...................65

Listas de mensajes ...................... 66

Sustitución de la lámpara y del filtro de aire, y limpieza de los orificios de

ventilación (aspiración) ....................68

Limpieza del filtro de aire ................ 71

Colocación de la tapa del objetivo ... 71 La limpieza y la pantalla del

proyector ..........................................72

Especificaciones ...............................73

Señales predefinidas ...................75

Señales de entrada y elementos

ajustables/de ajuste ..................... 78

Instalación en el techo ......................80

Índice ...............................................84

Informatión sobre marcas comerciales

“PS3” es una marca registrada de Sony Computer Entertainment Inc.

HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC.

“Blu-ray Disc” es una marca comercial.

...........................................................................

Control por HDMI es una función de control mutuo estándar HDMI que utiliza una especificación HDMI CEC (Consumer Electronics Control, Control de productos electrónicos de consumo). Este proyector es compatible con los estándares HDMI DeepColor, x.v.Color, LipSync y señal de entrada de ordenador. También es compatible con HDCP.

Page 87

Precauciones

Seguridad

• Compruebe que la tensión de funcionamiento de la unidad sea la misma que la del suministro eléctrico local.

• Si se introduce algún objeto sólido o líquido en la unidad, desenchúfela y haga que sea revisada por personal especializado antes de volver a utilizarla.

• Desenchufe la unidad de la toma mural cuando no vaya a utilizarla durante varios días.

• Para desconectar el cable, tire del enchufe. Nunca tire del propio cable.

• La toma mural debe encontrarse cerca de la unidad y ser de fácil acceso.

• La unidad no estará desconectada de la fuente de alimentación de CA mientras esté conectada a la toma mural, aunque haya apagado la unidad.

• No mire al objetivo mientras la lámpara esté encendida.

• No coloque la mano ni ningún objeto cerca de los orificios de ventilación. El aire que sale es caliente.

Embalaje

Guarde la caja y los materiales de embalaje originales, ya que resultarán útiles cuando tenga que embalar la unidad. Para obtener una máxima protección, vuelva a embalar la unidad como se embaló originalmente en fábrica.

Prevención del calentamiento interno

Después de apagar la alimentación con el interruptor I/1 (encendido/espera), no desconecte la unidad de la toma mural mientras el ventilador de refrigeración esté en funcionamiento.

Precaución

El proyector está equipado con orificios de ventilación de aspiración y de escape. No bloquee dichos orificios ni coloque nada cerca de ellos, ya que si lo hace puede producirse un recalentamiento interno, causando el deterioro de la imagen o daños al proyector.

Page 88

Ubicación de los controles

Lado frontal/derecho

Para utilizar el proyector puede utilizar los botones del panel de control con los mismos nombres que los del mando a distancia.

Panel de control

Botones M/m/</, (flecha)/

(entrar) (1 página 40)

Botón MENU (1 página 40)

Botón INPUT (1 página 28)

Interruptor

?/1 (encendido/espera) (1 página 18)

Diales del desplazamiento del objetivo (1 página 18)

Indicador LAMP/COVER (1 página 65)

Indicador ON/STANDBY (1 página 17)

Orificios de ventilación (escape) (1 página 12)

Anillo de enfoque (1 página 20) Orificios de ventilación (escape) (1 página 12)

Nota

Mientras el indicador ON/STANDBY se ilumina en naranja, el modo de ahorro de energía está activo. (1 página 53)

Detector del mando a distancia Palanca del zoom (1 página 20)

Zócalo - AC IN

Conector HDMI 1 (1 página 22)

Conector HDMI 2 (1 página 22)

Conector INPUT A (1 página 25)

Conector S VIDEO INPUT (mini DIN de 4 contactos)/ Conector VIDEO INPUT (tipo fonográfico) (1 página 24)

Conector Y P

B/CB PR/CR (tipo fonográfico) (1 página 22)

Conector REMOTE Se conecta a un ordenador, etc. para el control remoto

Page 89

Parte posterior/inferior

Ubicación de los controles

Orificios de ventilación (aspiración) (1 página 12)

Cubierta de la lámpara (1 página 69)

Ajustadores (1 página 21)

Soporte de filtro (1 página 70)

Orificios de ventilación (aspiración) (1 página 12)

Orificios de montaje del soporte de suspensión del proyector (1 página 80)

Page 90

Mando a distancia

Botón LIGHT

Ilumina los botones del

mando a distancia.

Botónes PICTURE MODE

(1 página 35)

Botones para manejar

equipos compatibles con

BRAVIA Sync

(1 página 30)

Transmisor de infrarrojos Interruptor

(Encendido/espera) (1 página 18)

Botón INPUT (1 página 28)

?/1

Botón LENS

(1 página 18)

Botón BLACK LEVEL

(1 página 36)

Botón GAMMA CORRECTION

(1 página 36)

Botón COLOR SPACE

(1 página 36)

Botón WIDE MODE

(1 página 33)

Botón SHARPNESS +/–

(1 página 46)

Botón RESET (1 página 40)

Botónes M/m/</, (flecha)/

(entrar)(1 página 40)

Botón MENU (1 página 40)

Botón ADVANCED IRIS (1 página 36)

Botón COLOR TEMP (1 página 36)

Botón ADJ PIC (Ajustar imagen) (1 página 37)

Botón RCP (Procesado de color real) (1 página 38)

Botón CONTRAST +/– (1 página 45)

Botón BRIGHTNESS +/– (1 página 45)

Page 91

Conexiones y preparativos

En esta sección se describe cómo instalar el proyector y la pantalla, cómo conectar el equipo desde el cual desea proyectar la imagen, etc.

Desembalaje

Compruebe que la caja contenga los siguientes elementos:

• Mando a distancia (1) y pilas tamaño AA (R6) manganeso (2)

Introducción de las pilas en el mando a distancia

Introduzca las pilas comenzando por el lado E, como se muestra en la ilustración. Si las introduce forzándolas o con las polaridades invertidas, podría provocar un cortocircuito y generar calor.

• Cable de alimentación de CA (1)

• Tapa del objetivo (1) Al comprar el proyector, la tapa del objetivo está montada sobre el mismo. Quite esta tapa del objetivo al usar el proyector.

• Manual de instrucciones (este manual)

Conexiones y preparativos

Empuje y deslice para abrir.

PRECAUCIÓN

Peligro de explosión si se sustituye la batería por una del tipo incorrecto. Reemplace la batería solamente por otra del mismo tipo o de un tipo equivalente recomendado por el fabricante. Cuando deseche la batería, debe cumplir con las leyes de la zona o del país.

Colocación de las pilas

Se suministran dos pilas de tamaño AA (R6) para el mando a distancia. Para evitar el riesgo de explosión, utilice pilas alcalinas o de manganeso de tamaño AA (R6).

Page 92

Precauciones para la manipulación del mando a distancia

• Manipule con cuidado el mando a distancia. No lo deje caer, ni lo pise, ni derrame ningún líquido sobre él.

• No ponga el mando a distancia cerca de fuentes de calor, bajo la luz directa del sol ni en lugares húmedos.

Page 93

Paso 1: Instalación del proyector

El proyector muestra imágenes procedentes de una videograbadora o de otro dispositivo. El desplazamiento del objetivo amplía las opciones disponibles para colocar el proyector y ver las imágenes fácilmente.

Antes de configurar el proyector

Instalación inadecuada

No ponga el proyector en las siguientes situaciones, en las que puede sufrir daños o averías.

Ubicaciones escasamente ventiladas

Deje un espacio superior a 30 cm (11 7/8 pulgadas) alrededor de la unidad.

Lugares cálidos y húmedos

Si instala el proyector en una ubicación de estas características, la unidad puede averiarse debido a la condensación de humedad o al aumento de temperatura.

Cerca de un sensor de calor o de humo

Puede producirse una avería del sensor.

Lugares con mucho polvo o humo excesivo

Instálelo en una ubicación alejada de las paredes

Para mantener el rendimiento y la fiabilidad del proyector, deje al

menos 30 cm (11

/8 pulgadas) entre

el proyector y las paredes.

Conexiones y preparativos

Lugares expuestos a un flujo directo de aire frío o caliente procedente de un aparato de climatización

30 cm

(117/8pulgadas)

30 cm

(11

/8 pulgadas)

30 cm

(117/8pulgadas)

30 cm

(117/8pulgadas

)

Page 94

Uso inadecuado

No haga lo siguiente mientras usa el proyector.

Bloqueo de los orificios de ventilación (aspiración y escape)

Orificios de ventilación (aspiración)

Orificios de ventilación (escape)

Sugerencia

Para obtener información detallada sobre la ubicación de los orificios de ventilación (aspiración y escape), consulte “Ubicación de los controles” (1 página 6).

Inclinación adelante/atrás e izquierda/derecha

15° o más

Evite usar el proyector inclinado con un ángulo de más de 15 grados. No instale el proyector en un lugar que no sea una superficie horizontal o el techo. La instalación del proyector en tal ubicación puede provocar irregularidades en la uniformidad del color, o reducir la fiabilidad de los efectos de la lámpara.

Instalación de la unidad a grandes altitudes

Si utiliza el proyector a altitudes de 1.500 m o más, ajuste la opción “Config. refrigeración” del menú Configuración en “Alto” (1 página 52). Si no se establece este modo cuando se utiliza el proyector a altitudes elevadas pueden producirse efectos adversos, tales como la reducción de la fiabilidad de determinados componentes.

15° o más

ADVERTENCIA

Al instalar la unidad, incluya un dispositivo de desconexión fácilmente accesible en el cableado fijo, o conecte el enchufe de alimentación a una toma de corriente fácilmente accesible cerca de la unidad. Si se produce una anomalía durante el funcionamiento de la unidad, accione el dispositivo de desconexión para desactivar la alimentación o desconecte el enchufe de alimentación.

Page 95

Colocación del proyector y de una pantalla

La distancia de instalación entre el proyector y la pantalla varía en función del tamaño de ésta, y de si se utilizan o no las funciones de desplazamiento del objetivo.

1 Determine la posición de instalación del proyector y la pantalla.

Para obtener imágenes de buena calidad, coloque el proyector de modo que el centro del objetivo esté dentro del área indicada en gris en la ilustración. Utilice los valores L, x e y de la tabla de la página 14 o 15 como guía.

Pantalla

* Posición de instalación sin utilizar desplazamiento del objetivo (x = 0, y = 0) ** Ejemplo de posición de instalación usando el desplazamiento del objetivo (x, y)

Conexiones y preparativos

L: Distancia entre la pantalla y el extremo frontal del objetivo del proyector. x: Distancia horizontal entre el centro de la pantalla y el centro del objetivo del

proyector.

y: Distancia vertical entre el centro de la pantalla y el centro del objetivo del

proyector.

Para instalar el proyector en el techo, consulte “Instalación en el techo”. (1 página 80)

Para ver información detallada sobre la función de desplazamiento del objetivo, consulte “Paso 2: Ajuste de la posición de la imagen”. (1 página 17)

Page 96

Uso del tamaño de pantalla de relación de aspecto 16:9

Tamaño de la pantalla SS

40 60 80 100 120 150 200 250 300

(pulgadas)

(mm) 1016 1524 2032 2540 3048 3810 5080 6350 7620

mínimo 1201 1825 2448 3072 3695 4631 6189 7748 9307

(47 3/8) (71 7/8) (96 1/2) (121) (145 1/2) (182 3/8) (243 3/4) (305 1/8) (366 1/2)

máximo 1840 2782 3723 4664 5605 7017 9371 11724 14077

(72 1/2) (109 5/8) (146 5/8) (183 5/8) (220 3/4) (276 3/8) (369) (461 5/8) (554 1/4)

x 000000000

(0) (0) (0) (0) (0) (0) (0) (0) (0)

y 324 486 648 809 971 1214 1619 2024 2428

(12

/8) (19 1/4)(25 5/8) (31 7/8) (38 1/4) (47 7/8)(63 3/4) (79 3/4) (95 5/8)

x 44 66 89 111 133 166 221 277 332

/4) (2 5/8) (3 5/8) (4 3/8)(5 1/4) (6 5/8) (8 3/4) (11) (13 1/8)

y 259 389 518 648 777 971 1295 1619 1943

(10

/4) (15 3/8)(20 1/2) (25 5/8) (30 5/8) (38 1/4) (51) (63 3/4) (76 1/2)

x 89 133 177 221 266 332 443 553 664

/8) (5 1/4) (7) (8 3/4) (10 1/2) (13 1/8)(17 1/2) (21 7/8) (26 1/4)

y 194 291 389 486 583 728 971 1214 1457

/4) (11 1/2)(15 3/8) (19 1/4) (23) (28 3/4)(38 1/4) (47 7/8) (57 3/8)

x 133 199 266 332 398 498 664 830 996

/4) (7 7/8)(10 1/2) (13 1/8) (15 3/4) (19 5/8)(26 1/4) (32 3/4) (39 1/4)

y 130 194 259 324 389 486 648 809 971

/8) (7 3/4)(10 1/4) (12 7/8) (15 3/8) (19 1/4)(25 5/8) (31 7/8) (38 1/4)

x 177 266 354 443 531 664 886 1107 1328

(7) (10

/2) (14) (17 1/2) (21) (26 1/4) (35) (43 5/8) (52 3/8)

y 65 97 130 162 194 243 324 405 486

/8) (3 7/8) (5 1/8) (6 1/2)(7 3/4) (9 5/8)(12 7/8) (16) (19 1/4)

x 221 332 443 553 664 830 1107 1384 1660

/4) (13 1/8)(17 1/2) (21 7/8) (26 1/4) (32 3/4)(43 5/8) (54 1/2) (65 3/8)

y 000000000

(0) (0) (0) (0) (0) (0) (0) (0) (0)

Unidad: mm (pulgadas) Para calcular las posiciones de instalación L (mínimo) = 31,1781 (1 L (máximo) = 47,0644 (1 y = –1,463 × x (mm o pulgada) + 8,0942 (

/32) × SS – 46,1543 (1 13/16)

/32) × SS – 42,3308 (1 21/32)

/16) × SS

Page 97

Uso del tamaño de pantalla de relación de aspecto 4:3

Tamaño de la pantalla SS

40 60 80 100 120 150 200 250 300

(pulgadas)

(mm) 1016 1524 2032 2540 3048 3810 5080 6350 7620

mínimo 1480 2243 3006 3770 4533 5677 7585 9493 11401

(58 3/8) (88 3/8) (118 3/8) (148 1/2) (178 1/2) (223 5/8) (298 5/8) (373 3/4) (448 7/8)

máximo 2262 3414 4566 5718 6870 8598 11478 14357 17237

(89 1/8) (134 1/2) (179 7/8) (225 1/8) (270 1/2) (338 5/8) (452) (565 1/4) (678 5/8)

x 000000000

(0) (0) (0) (0) (0) (0) (0) (0) (0)

y 396 594 792 991 1189 1486 1981 2477 2972

(15

/8) (23 1/2) (31 1/4)(39 1/8) (46 7/8) (58 5/8) (78) (97 5/8)

x 54 81 108 135 163 203 271 339 406

/4) (3 1/4)(4 3/8) (5 3/8) (6 1/2) (8) (10 3/4)(13 3/8) (16)

y 317 475 634 792 951 1189 1585 1981 2377

(12

/2) (18 3/4) (25) (31 1/4) (37 1/2) (46 7/8) (62 1/2) (78) (93 5/8)

x 108 163 217 271 325 406 542 677 813

/8) (6 1/2)(8 5/8)(10 3/4) (12 7/8) (16) (21 3/8)(26 3/4) (32 1/8)

y 238 357 475 594 713 892 1189 1486 1783

/8) (14 1/8) (18 3/4)(23 1/2) (28 1/8) (35 1/8) (46 7/8)(58 5/8) (70 1/4)

x 163 244 325 406 488 610 813 1016 1219

/2) (9 5/8) (12 7/8) (16) (19 1/4) (24 1/8) (32 1/8) (40) (48)

y 158 238 317 396 475 594 792 991 1189

/4) (9 3/8) (12 1/2)(15 5/8) (18 3/4) (23 1/2) (31 1/4)(39 1/8) (46 7/8)

x 217 325 433 542 650 813 1084 1355 1626

/8) (12 7/8) (17 1/8)(21 3/8) (25 5/8) (32 1/8) (42 3/4)(53 3/8) (64 1/8)

y 79 119 158 198 238 297 396 495 594

/8) (4 3/4)(6 1/4) (7 7/8) (9 3/8) (11 3/4) (15 5/8)(19 1/2) (23 1/2)

x 271 406 542 677 813 1016 1355 1693 2032

(10

/4) (16) (21 3/8)(26 3/4) (32 1/8) (40) (53 3/8)(66 3/4) (80)

y 000000000

(0) (0) (0) (0) (0) (0) (0) (0) (0)

Unidad: mm (pulgadas) Para calcular las posiciones de instalación L (mínimo) = 38,1569 (1 L (máximo) = 57,5992 (2 y = –1,463 × x (mm o pulgada) + 9,9060 (

/2) × SS – 46,1543 (1 13/16)

/32) × SS – 42,3308 (1 21/32)

/8) × SS

Conexiones y preparativos

(117 1/8)

Page 98

2 Coloque el proyector de modo que el objetivo esté paralelo a la pantalla.

Vista superior

Pantalla

3 Proyecte una imagen en la pantalla y ajuste la imagen de modo que se

ajuste a la pantalla. (1 página 17)

Nota

Cuando utilice una pantalla de superficie irregular, en raras ocasiones aparecerán patrones de bandas en la pantalla, dependiendo de la distancia entre la pantalla y el proyector y de la ampliación del zoom. Esto no significa una avería del proyector.

Page 99

Paso 2: Ajuste de la posición de la imagen

Proyecte una imagen en la pantalla y, a continuación, ajuste la posición de la imagen.

Indicador ON/STANDBY

Diales del desplazamiento del objetivo

Detector de control remoto

5, 6

Palanca del zoom, Anillo de enfoque

Interruptor (Encendido/ espera)

3 Botón LENS

Conexiones y preparativos

?/1

Sugerencia

Los botones panel lateral del proyector funcionan igual que los del mando a distancia.

Nota

Según la ubicación en la que se haya instalado el proyector, es posible que no pueda controlarlo con el mando a distancia. En ese caso, apunte el mando a distancia a la pantalla, en lugar de al proyector.

?/1 (encendido/espera), INPUT, MENU y los botones M/m/</,/ (joystick) del

1 Después de conectar el cable de

CA al proyector, enchufe el

Se ilumina en rojo.

cable de CA en una toma mural.

El indicador ON/STANDBY se iluminará en rojo y el proyector entrará en el modo de espera.

Page 100

Parpadea en verde unos momentos (décimas de segundo) y, a continuación, se ilumina en verde.

2 Pulse el interruptor ?/1

(encendido/espera) para encender el proyector.

El indicador ON/STANDBY parpadea en verde y, a continuación, se ilumina en verde. Cuando parpadee el indicador ON/ STANDBY, aparecerá “Iniciando...” en la pantalla.

3 Visualice una señal de prueba

para poder realizar los ajustes.

Pulse el botón LENS del mando a distancia para visualizar la señal de prueba.

Sugerencia

La señal de prueba se muestra durante 1 minuto. Pulse el botón para eliminar la visualización de la señal de prueba antes.

4 Mueva ambos diales del

desplazamiento del objetivo para ajustar la posición de la imagen.

Para ajustar la posición vertical

Para ajustar la posición horizontal
