Руководство пользователя

Персональный компьютер

Серия VPCF11

Содержание

Подготовка к использованию.......................................... 4

Дополнительная информация по

компьютеру VAIO ........................................................ 5

Требования эргономики ............................................. 7

Начало работы.................................................................. 9

Расположение органов управления и портов ........ 10

Индикаторы ............................................................... 15

Подключение источника питания ........................... 16

Использование аккумулятора ................................. 18

Безопасное выключение компьютера .................... 25

Применение режимов энергосбережения .............. 26

Модернизация компьютера ..................................... 29

Использование компьютера VAIO ................................ 30

Использование клавиатуры ..................................... 31

Использование сенсорной панели .......................... 33

Использование кнопок специальных функций ...... 34

Использование встроенной камеры........................ 35

Использование дисковода оптических дисков......36

Использование карты памяти Memory Stick........... 43

Использование других модулей / карт памяти ......49

Использование сети Интернет ................................ 55

Использование локальной сети (LAN) ....................56

Использование беспроводной локальной

сети (WLAN) ...............................................................57

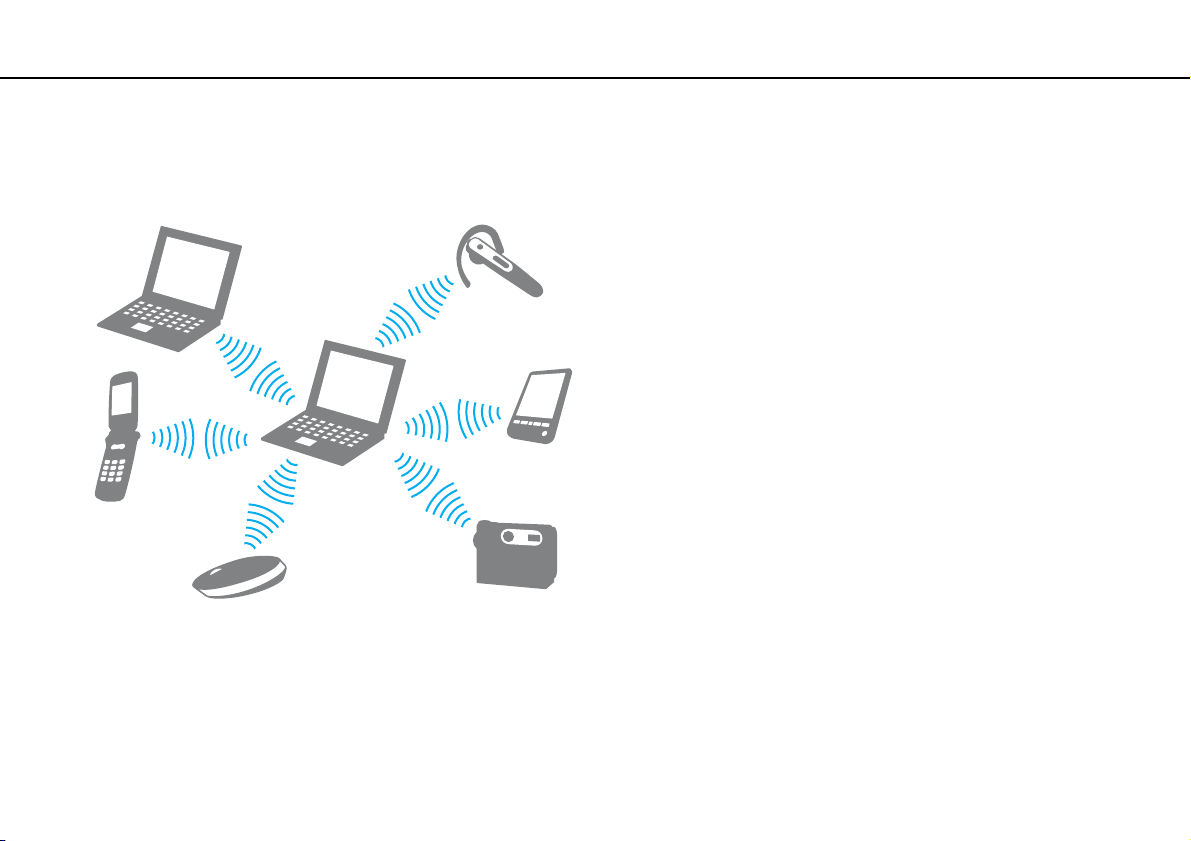

Использование функции Bluetooth...........................62

Использование периферийных устройств....................68

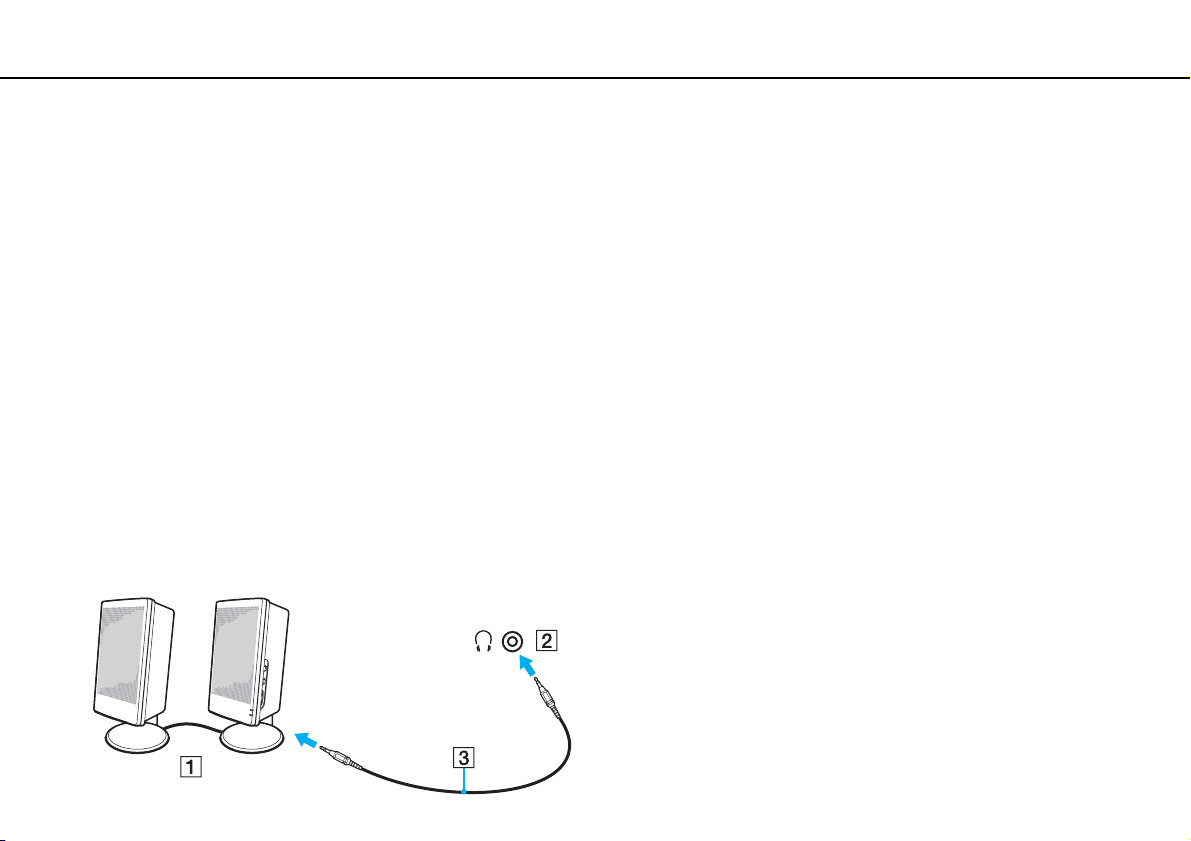

Подсоединение внешних громкоговорителей

или наушников ...........................................................69

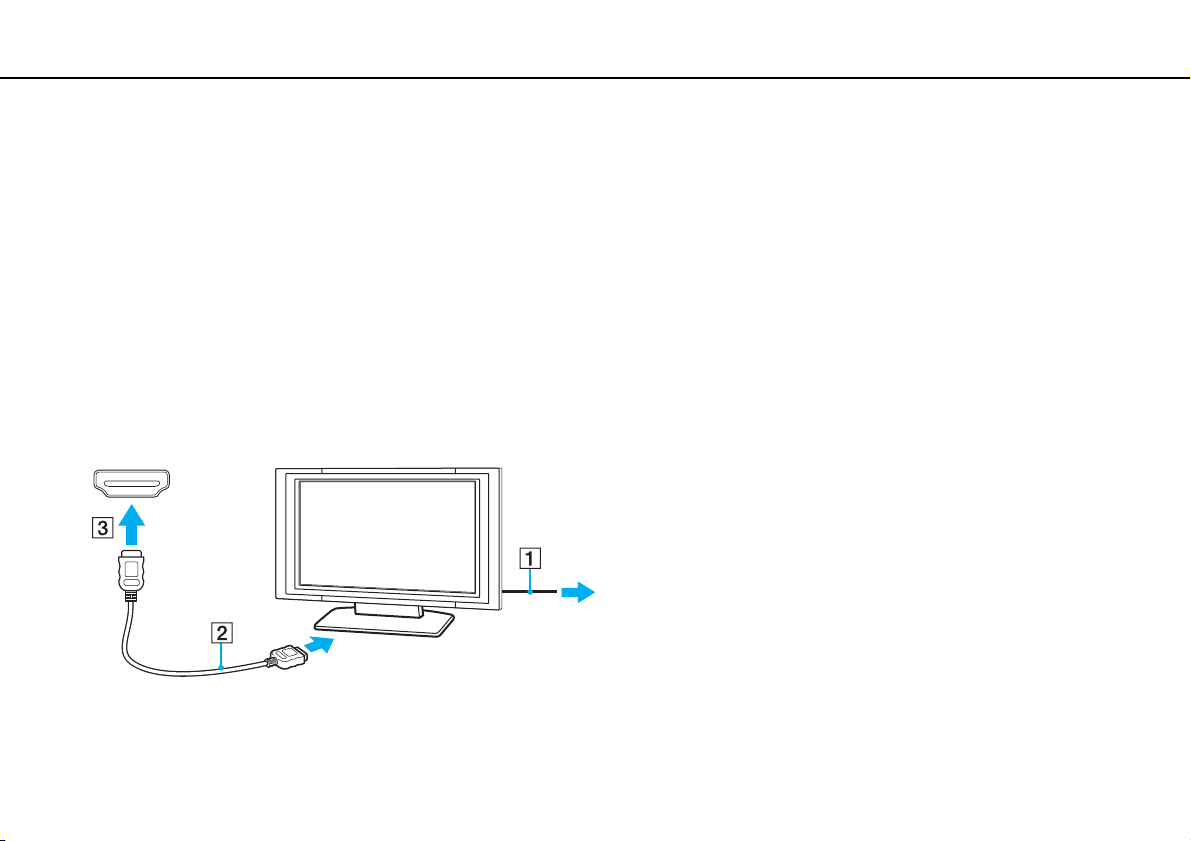

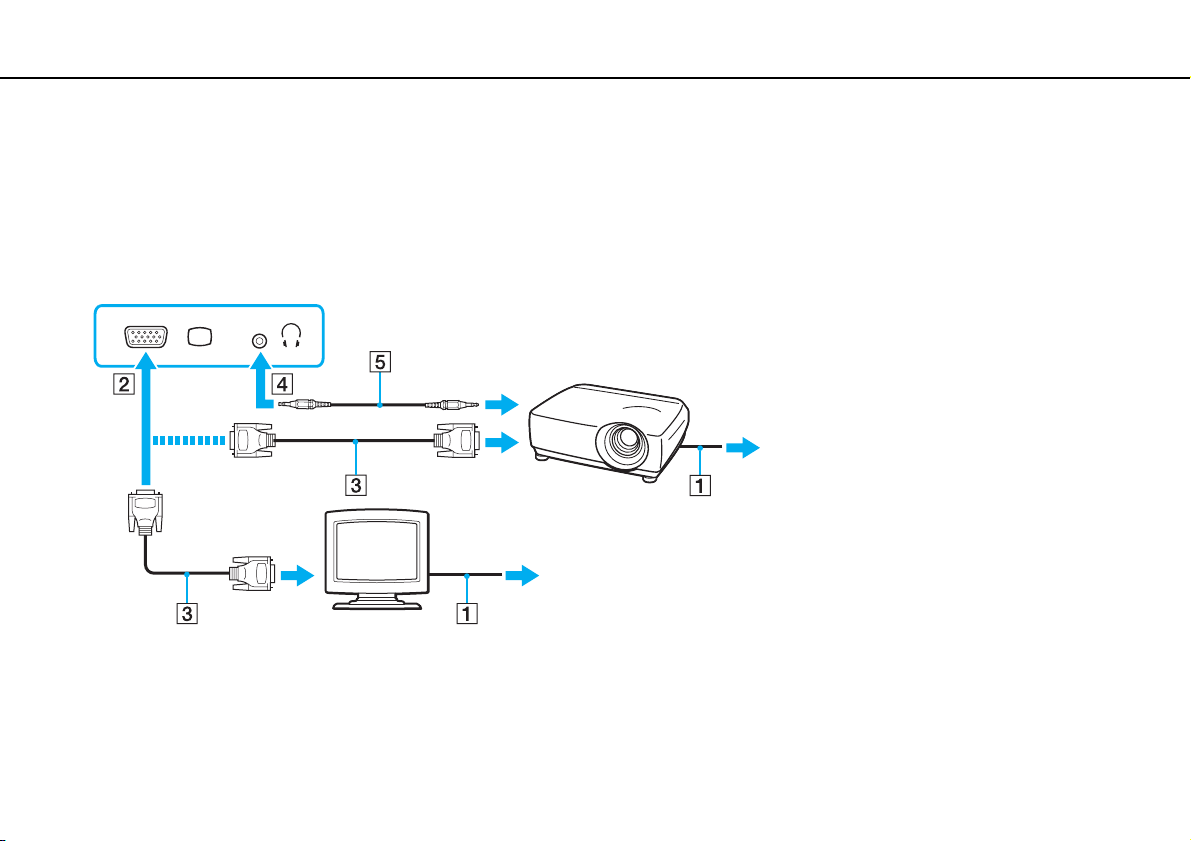

Подсоединение внешнего монитора .......................70

Выбор режимов отображения ..................................75

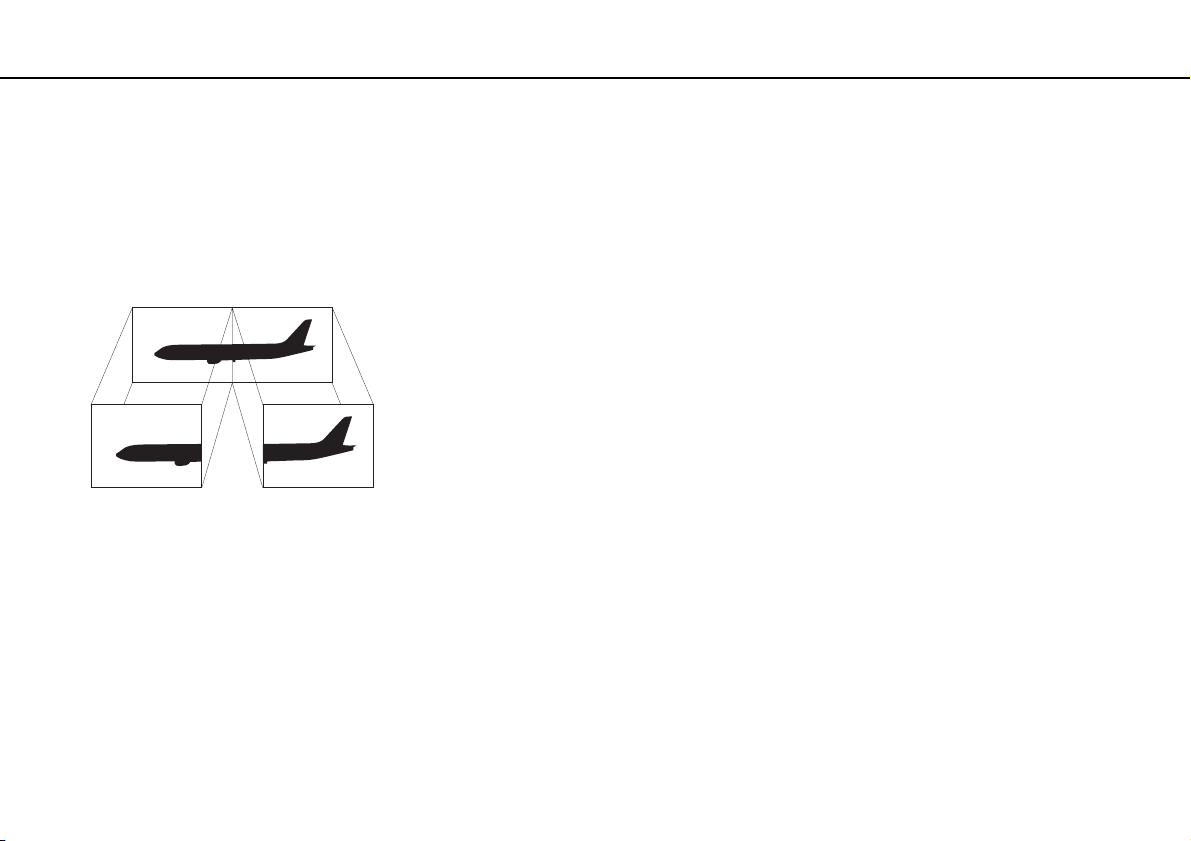

Использование функции “Несколько

мониторов”.................................................................76

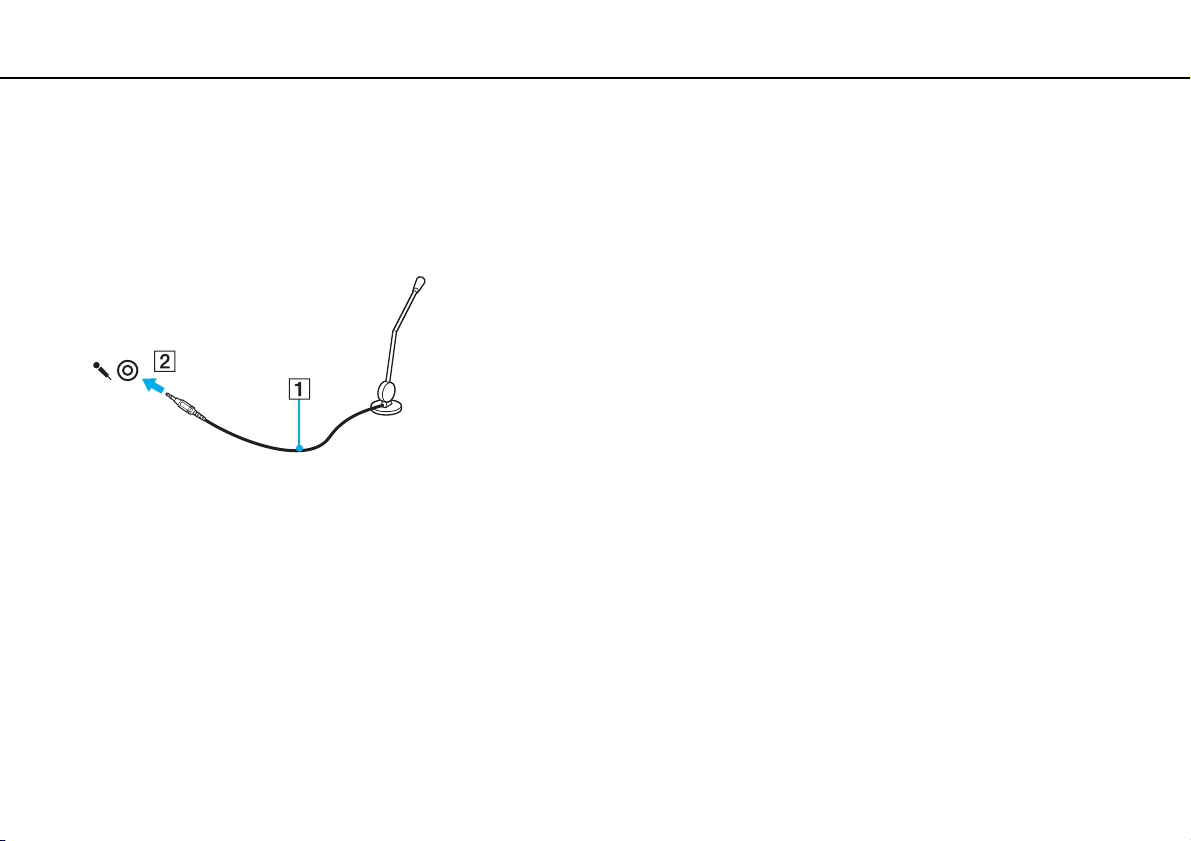

Подсоединение внешнего микрофона ....................78

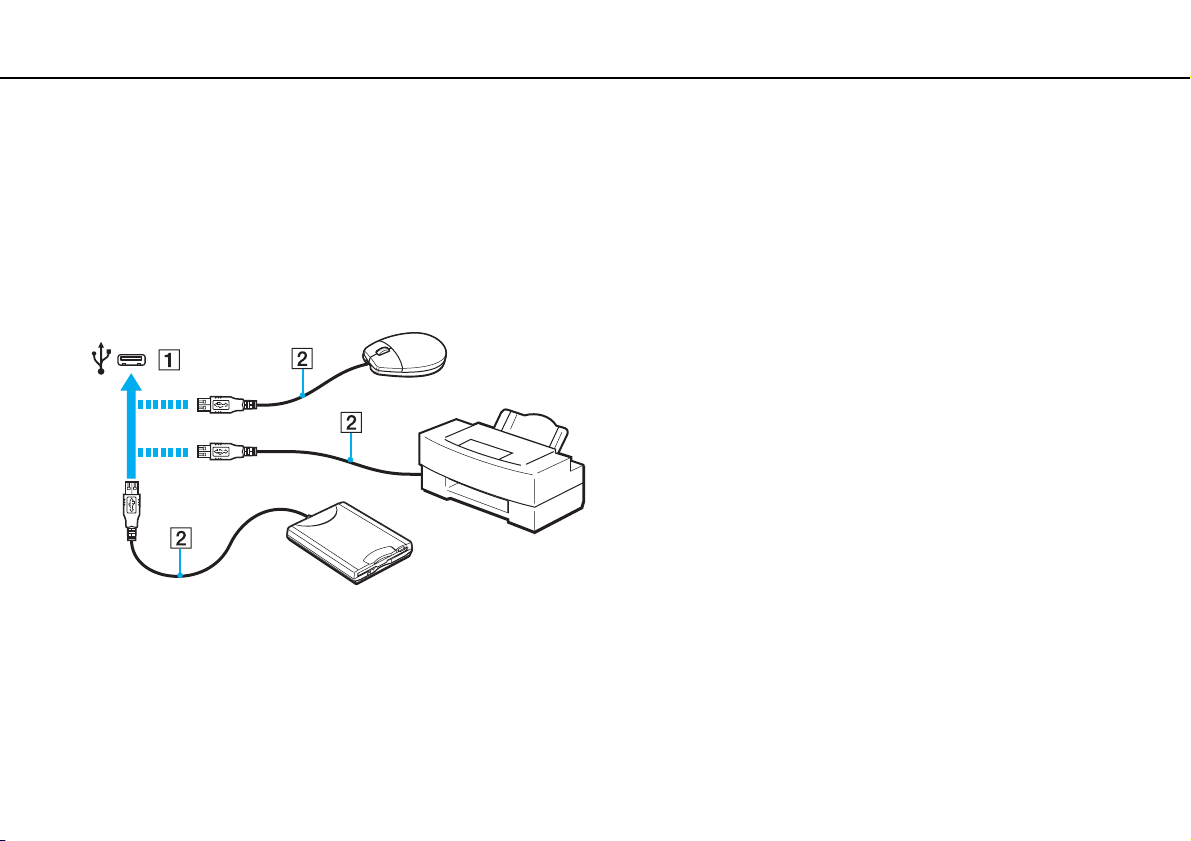

Подсоединение USB-устройства .............................79

Подсоединение устройства i.LINK ...........................81

Индивидуальная настройка компьютера VAIO............83

Установка пароля......................................................84

Применение технологии Intel(R) VT .........................91

Использование VAIO Control Center.........................92

Использование Управления электропитанием

VAIO ............................................................................93

Изменение языка отображения ...............................94

Модернизация компьютера VAIO ..................................95

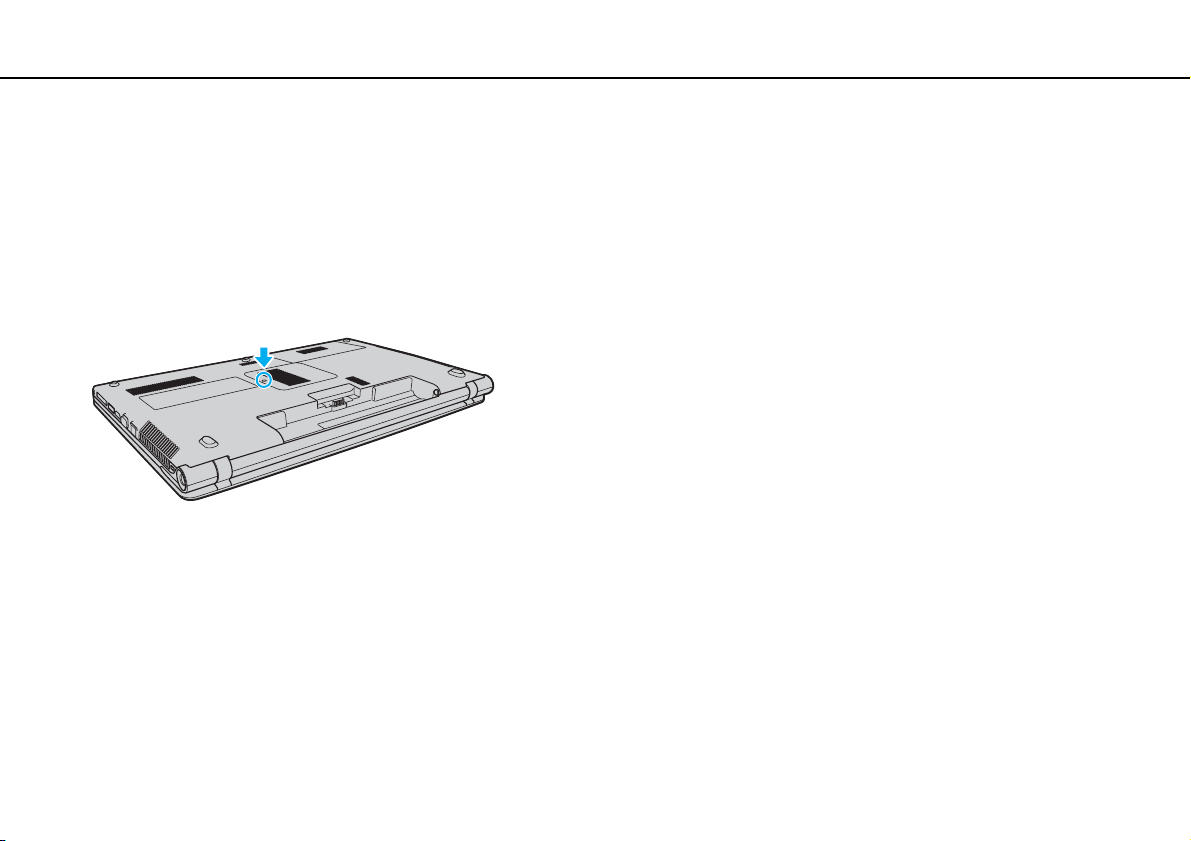

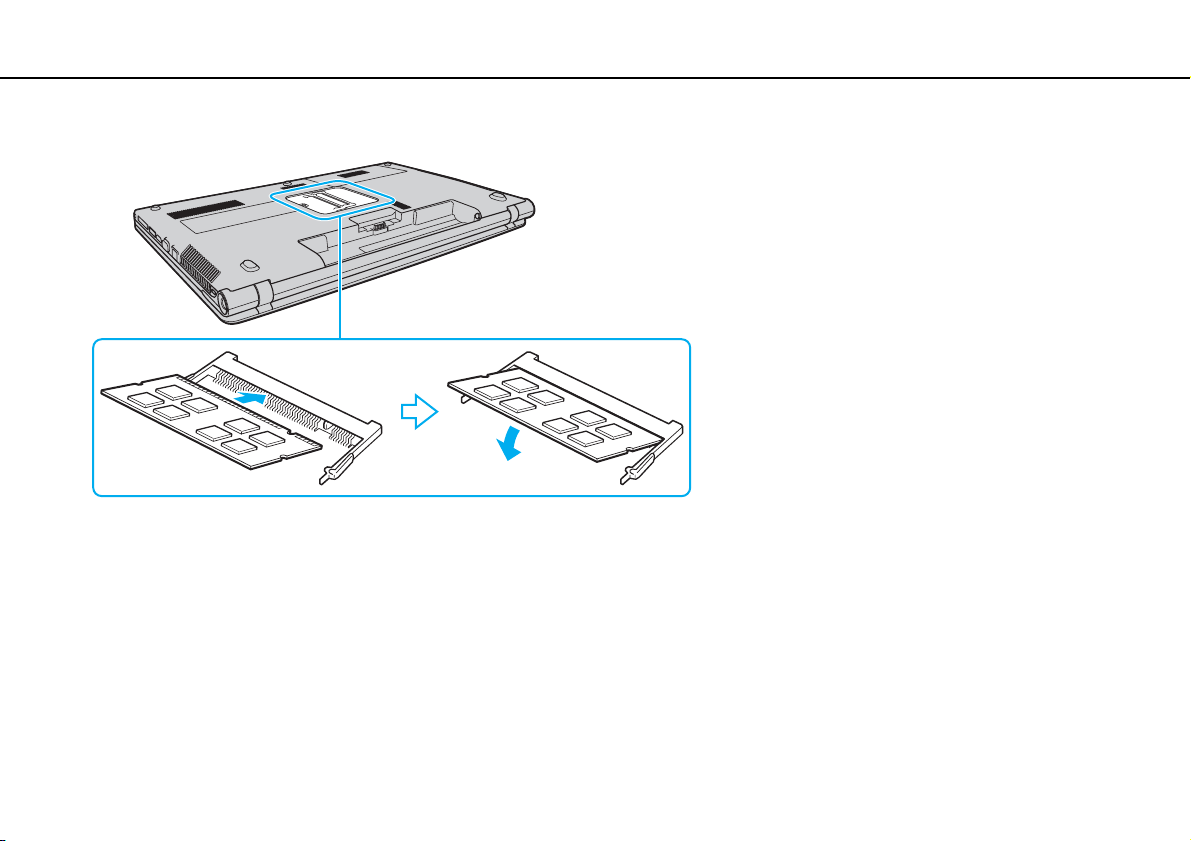

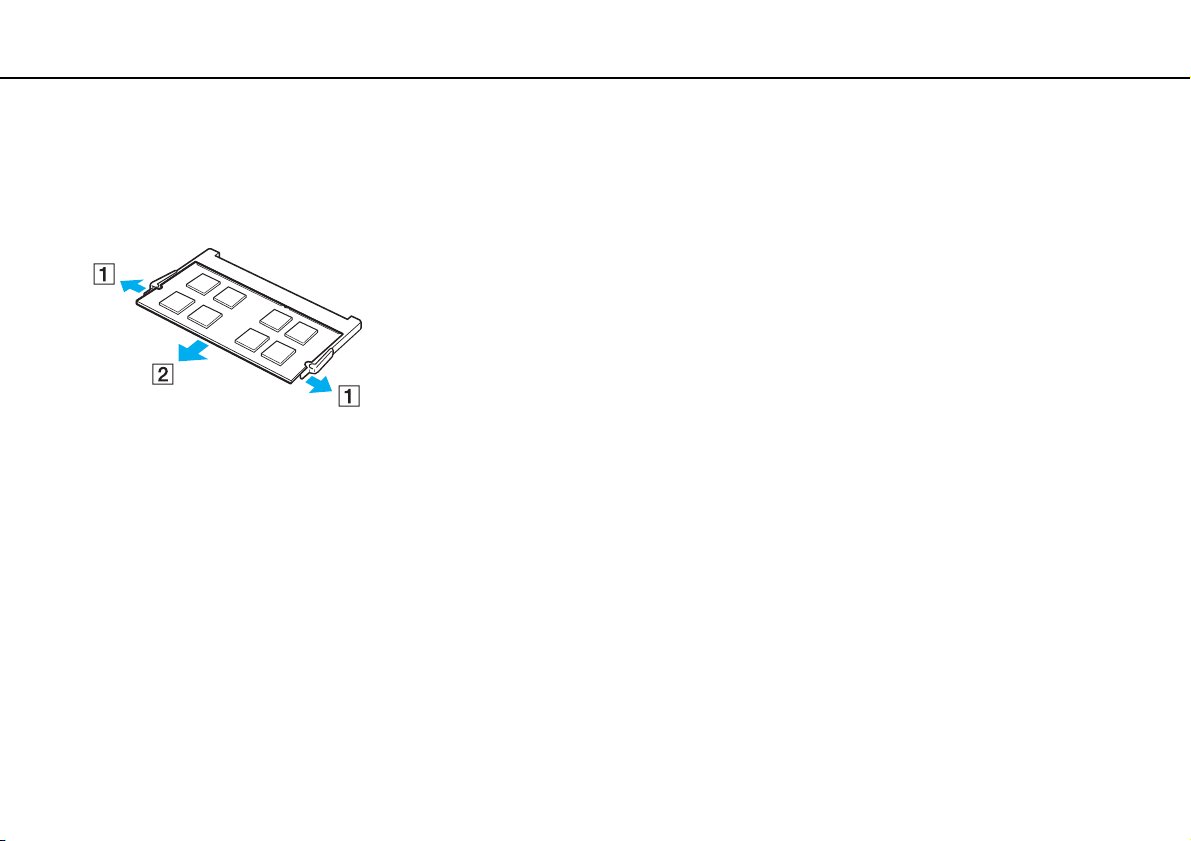

Добавление и извлечение модулей памяти............96

Меры предосторожности ............................................. 102

Информация по технике безопасности ................ 103

Информация по уходу и обслуживанию ............... 106

Работа с компьютером ........................................... 107

Работа с ЖК-дисплеем........................................... 109

Использование источника питания....................... 110

Работа со встроенной камерой ............................. 111

Работа с дисками.................................................... 112

Использование аккумулятора ............................... 113

Работа с картой памяти Memory Stick .................. 114

Работа со встроенным запоминающим

устройством............................................................. 115

Устранение неполадок................................................. 116

Операции на компьютере....................................... 118

Обновление / безопасность системы .................... 124

Восстановление ...................................................... 126

Аккумуляторный блок ............................................ 129

Встроенная камера................................................. 131

Сеть (LAN/WLAN) .................................................... 133

Технология Bluetooth............................................... 137

Оптические диски ................................................... 141

Дисплей .................................................................... 146

Печать ...................................................................... 150

Микрофон ................................................................ 151

Громкоговорители ...................................................152

Сенсорная панель ...................................................154

Клавиатура...............................................................155

Гибкие диски............................................................156

Аудио/видео .............................................................157

Карта памяти Memory Stick ....................................160

Периферийные устройства ....................................161

Товарные знаки.............................................................162

Уведомление .................................................................164

Подготовка к использованию >

Подготовка к использованию

Поздравляем с приобретением компьютера Sony VAIO®! Добро пожаловать в интерактивное Руководство пользователя. Sony создает современные вычислительные системы, которые объединяют в себе передовые технологии в области аудио- и видеозаписи, вычислительной техники и коммуникаций.

Внешний вид конкретного компьютера может несколько отличаться от изображений, приведенных в данном руководстве.

Поиск спецификаций

Некоторые функции, параметры и предоставленные элементы могут оказаться недоступными на конкретном компьютере.

Для уточнения конфигурации своего компьютера посетите веб-сайт VAIO Link по адресу http://www.vaio-link.com

Подготовка к использованию > Дополнительная информация по компьютеру VAIO

Дополнительная информация по компьютеру VAIO

В этом разделе приводится вспомогательная информация по компьютеру VAIO.

1. Печатная документация

❑ Краткое руководство — содержит обзорную информацию по подключению компонентов, настройке и т.д.

❑ Руководство по восстановлению системы и устранению неисправностей

❑ Правовые положения / Гарантия

2. Электронная документация

❑ Руководство пользователя (настоящее руководство) — содержит описание функций компьютера

и информацию об устранении наиболее распространенных неполадок. Для просмотра настоящего электронного руководства выполните следующие действия.

1 Нажмите кнопку Пуск , выберите Все программы и VAIO Documentation. 2 Выберите папку, соответствующую требуемому языку. 3 Выберите руководство, которое требуется просмотреть.



Можно вручную перейти к руководствам пользователя, выбрав папку, соответствующую требуемому языку.

❑ Справка и поддержка Windows — это обширный ресурс, в котором представлены практические советы,

учебные пособия и демонстрационные ролики для обучения работе с компьютером. Для доступа к Справке и поддержке Windows нажмите кнопку Пуск и выберите Справка и поддержка или,

нажав и удерживая нажатой клавишу Microsoft Windows, нажмите клавишу F1.

Компьютер

VAIO (C:)

(свой дисковод C) >

Documentation

и открыв

Подготовка к использованию > Дополнительная информация по компьютеру VAIO

3. Веб-сайты технической поддержки

При возникновении неполадки в работе компьютера просмотрите рекомендации по ее устранению на веб-сайте VAIO-Link по адресу http://www.vaio-link.com

Кроме того, имеются следующие информационные ресурсы: ❑ На веб-сайте сообщества Club VAIO по адресу http://club-vaio.com

VAIO.

❑ Для получения информации о продукте посетите веб-сайт нашей продукции по адресу http://www.vaio.eu/

Интернет-магазин по адресу http://www.sonystyle-europe.com

При обращении в службу VAIO-Link необходимо указать серийный номер своего компьютера VAIO. Серийный номер находится на нижней части задней панели или внутри аккумуляторного отсека компьютера VAIO. При возникновении затруднений с обнаружением серийного номера посетите веб-сайт VAIO-Link для получения дополнительных инструкций.

можно задавать вопросы другим пользователям

или

Подготовка к использованию > Требования эргономики

Требования эргономики

Данный компьютер является портативным устройством, которое применяется в различных условиях. По возможности постарайтесь учитывать приведенные ниже рекомендации по эргономике как при работе в стационарных условиях, так и при использовании компьютера как портативного устройства.

❑ Расположение компьютера — размещайте компьютер непосредственно перед собой. При использовании

клавиатуры или указывающего устройства держите локти горизонтально, а запястья – свободно, в удобном положении. Расправьте плечи в естественном положении. Делайте частые перерывы при работе на компьютере. Продолжительная работа на компьютере может вызвать перенапряжение глаз, мышц или сухожилий.

❑ Рабочее место и поза — подберите стул с удобной спинкой. Отрегулируйте стул так, чтобы ступни стояли

ровно на полу. Комфортное расположение ступней позволит вам чувствовать себя удобнее. Сидите прямо, свободно, не сутультесь и не отклоняйтесь далеко назад.

Подготовка к использованию > Требования эргономики

❑ Угол обзора экрана компьютера — наклоняя экран, подберите оптимальное положение. Правильно

отрегулировав наклон экрана, можно снизить напряжение глаз и физическое утомление. Отрегулируйте также яркость экрана.

❑ Освещение — расположите компьютер таким образом, чтобы окна и источники искусственного освещения не

создавали бликов и не отражались на экране. Пользуйтесь источниками рассеянного света, чтобы избежать ярких пятен на экране. Правильное освещение создает ощущение комфорта и способствует эффективной работе.

❑ Расположение внешнего монитора — при использовании внешнего монитора установите его на расстоянии,

обеспечивающем комфортную работу. Сидя перед монитором, убедитесь в том, что экран находится несколько ниже уровня глаз.

Начало работы >

Начало работы

В этом разделе рассматриваются начальные этапы работы с компьютером VAIO.

❑ Расположение органов управления и портов (стр. 10)

❑ Индикаторы (стр. 15)

❑ Подключение источника питания (стр. 16)

❑ Использование аккумулятора (стр. 18)

❑ Безопасное выключение компьютера (стр. 25)

❑ Применение режимов энергосбережения (стр. 26)

❑ Модернизация компьютера (стр. 29)

Начало работы > Расположение органов управления и портов

Расположение органов управления и портов

На следующих страницах показано расположение органов управления и портов компьютера.

В связи с различными техническими характеристиками разных моделей внешний вид конкретного компьютера может немного отличаться от изображенного в данном руководстве. Внешний вид может также зависеть от страны или региона.

Вид спереди

A Датчик окружающего освещения (стр. 148)

Измеряет интенсивность окружающего освещения для автоматической регулировки оптимального уровня яркости ЖК-дисплея.

B Индикатор Num lock (стр. 15) C Индикатор Caps lock (стр. 15) D Индикатор Scroll lock (стр. 15) E Встроенный микрофон (одноканальный) F Индикатор встроенной камеры MOTION EYE (стр. 15) G Встроенная камера MOTION EYE (стр. 35) H ЖК-дисплей (стр. 109) I Встроенные громкоговорители (стерео) J Цифровая клавиатура

Предназначена для ввода цифр и выполнения основных математических вычислений.

K Клавиатура (стр. 31) L Сенсорная панель (стр. 33) M Правая кнопка (стр. 33) N Левая кнопка (стр. 33)

Начало работы > Расположение органов управления и портов

A Кнопка DISPLAY OFF (стр. 34) B Кнопка воспроизведения/паузы (стр. 34) C Кнопка остановки (стр. 34) D Кнопка перехода к предыдущей дорожке (стр. 34) E Кнопка перехода к следующей дорожке (стр. 34) F Кнопка ASSIST (стр. 34) G Кнопка S1 (стр. 34) H Кнопка VAIO (стр. 34) I Индикатор зарядки (стр. 15) J Индикатор дисковода (стр. 15) K Индикатор WIRELESS (стр. 15) L Индикатор доступа к карте памяти (стр. 15) M Переключатель WIRELESS (стр. 57), (стр. 62)

N Гнездо Memory Stick Duo

(стр. 43)

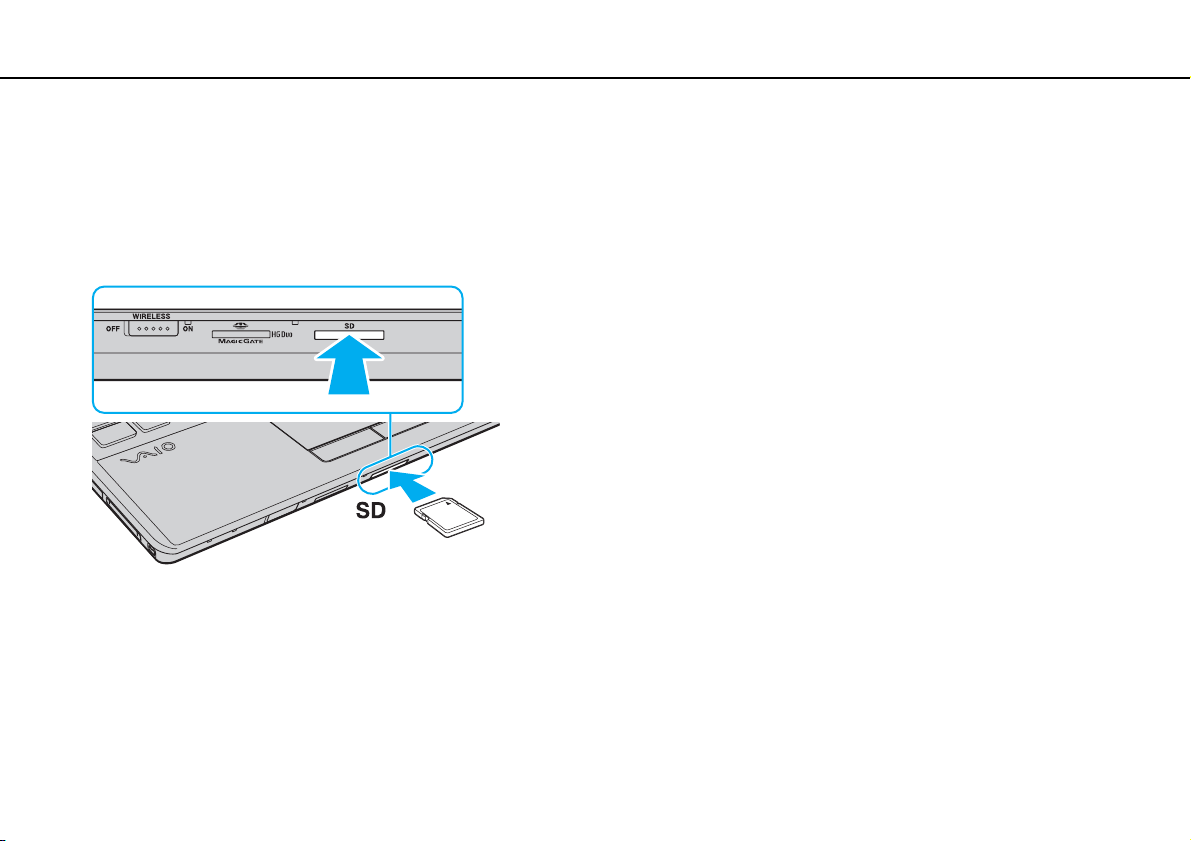

O Гнездо карт памяти SD (стр. 51)

* Данный компьютер поддерживает только карты памяти Memory Stick размера

Duo.

Начало работы > Расположение органов управления и портов

Вид справа

A Гнездо наушников/OPTICAL OUT (стр. 69)

(Скорость кадрирования оптического выходного сигнала: 44,1 КГц/48,0 КГц/96,0 КГц)

B Гнездо микрофона (стр. 78) C Порты USB

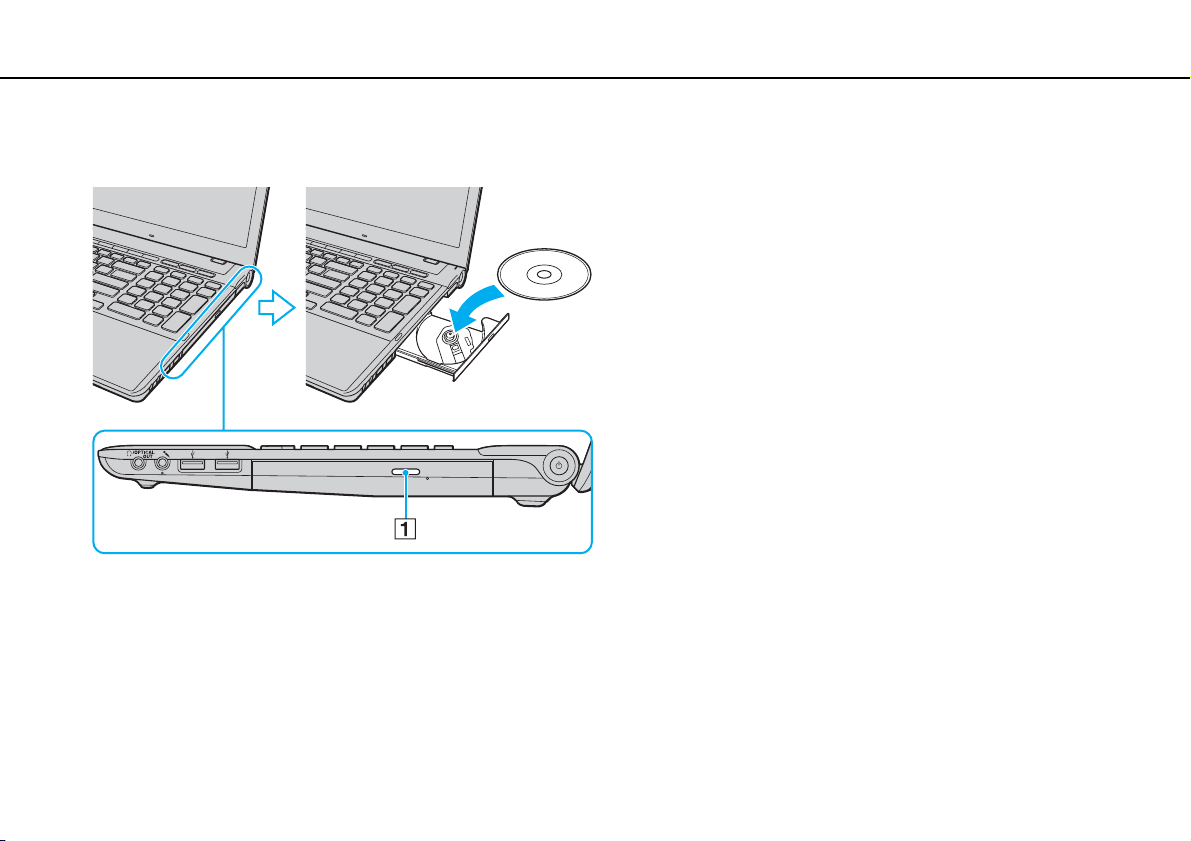

D Дисковод оптических дисков (стр. 36) E Кнопка извлечения диска (стр. 36) F Отверстие ручного извлечения диска (стр. 141) G Кнопка питания/индикатор питания (стр. 15)

* Совместимость со стандартом USB 2.0 и поддержка высокой, полной и низкой

скоростей.

(стр. 79)

Начало работы > Расположение органов управления и портов

Вид слева

A Порт для подключения блока питания постоянного тока

(стр. 16)

B Гнездо защиты C Вентиляционное отверстие D Сетевой порт (LAN) (стр. 56) E Порт монитора (стр. 71) F Выходной порт HDMI G Порт eSATA/USB

Подключение внешних устройств, совместимых с интерфейсом eSATA или USB.

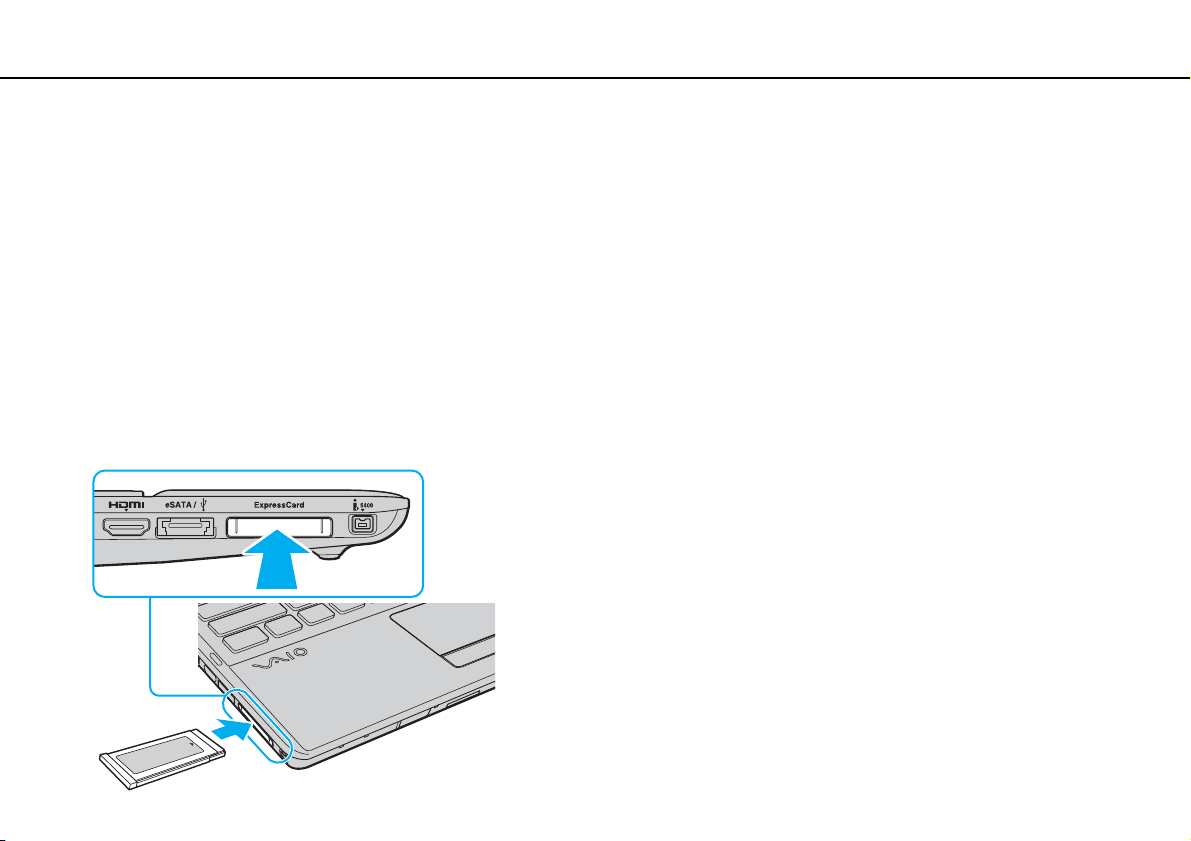

H Гнездо ExpressCard/34 (стр. 49) I 4-контактный порт i.LINK (S400) (стр. 81)

В течение нескольких первых секунд после начала воспроизведения звук от устройства вывода звука, подключенного к выходному порту отсутствовать. Это не является дефектом.

Совместимость со стандартом USB 2.0 и поддержка высокой, полной и низкой скоростей.

Замечания о применении порта

- К этому порту невозможно подключить устройство eSATA и устройство USB одновременно.

- Компьютер может не распознать устройство USB в зависимости от формы штекера устройства. В этом случае используйте порты, предназначенные для устройств USB.

- В случае отсоединения устройства eSATA щелкните значок

извлечение устройств и дисков

перед извлечением.

- Порт не поддерживает мультипликатор портов eSATA.

(стр. 73)

eSATA

/USB:

на панели задач и выберите это устройство

Безопасное

HDMI

, может

Начало работы > Расположение органов управления и портов

Вид снизу

A Вентиляционные отверстия B Крышка отсека модуля памяти (стр. 96) C Разъем аккумулятора (стр. 18)

Начало работы > Индикаторы

Индикаторы

Ниже перечислены индикаторы, предусмотренные в компьютере:

Индикатор Назначение

Питание 1 Горит зеленым цветом – компьютер включен; медленно мигает оранжевым цветом – компьютер

Зарядка

Встроенная камера MOTION EYE Горит при использовании встроенной камеры.

Доступ к карте Горит, когда выполняется доступ к данным на карте памяти, например Memory Stick или карте памяти

Дисковод

Num lock

Caps lock

Scroll lock

WIRELESS Горит, когда включена одна или несколько функций беспроводной связи.

находится в спящем режиме; не горит – компьютер выключен или находится в режиме гибернации.

Горит при зарядке аккумулятора. Подробнее см. Зарядка аккумулятора (стр. 21).

SD. (Пока этот индикатор горит, не следует выключать компьютер и переводить его в спящий режим.) Если этот индикатор не горит, обращение к карте памяти не выполняется.

Горит, когда выполняется доступ к данным во встроенном запоминающем устройстве или на вставленном в дисковод оптическом диске. Пока этот индикатор горит, не следует выключать компьютер и переводить его в спящий режим.

Нажмите клавишу Num Lk для активизации цифровой области клавиатуры. Повторное нажатие этой клавиши отключает цифровую область клавиатуры. Когда этот индикатор не горит, цифровая панель клавиатуры не активна.

Нажмите клавишу Caps Lock для ввода заглавных букв (верхний регистр). Когда этот индикатор горит, нажатие клавиши Shift обеспечивает ввод букв в нижнем регистре. Для отключения этого индикатора повторно нажмите эту клавишу. Обычный режим ввода текста возобновляется, когда индикатор Caps lock не горит.

Нажмите сочетание клавиш Fn+Scr Lk для изменения режима прокрутки на экране. Обычный режим прокрутки возобновляется, когда индикатор Scroll lock не горит. Действие клавиши Scr Lk зависит от используемой программы (клавиша действует не во всех программах).

Начало работы > Подключение источника питания

Подключение источника питания

Для подачи питания на компьютер можно использовать адаптер переменного тока или аккумулятор.

Использование адаптера переменного тока

Если компьютер подсоединен к непосредственно к источнику переменного тока, а в аккумуляторный отсек установлен аккумулятор, питание подается от электросети.



Используйте только адаптер переменного тока из комплекта поставки компьютера.

Процедура использования адаптера переменного тока

1 Подключите один конец шнура питания (1) к адаптеру (3). 2 Подключите другой конец шнура питания к розетке электросети (2). 3 Подсоедините кабель от адаптера переменного тока (3) к порту для подключения блока питания постоянного

тока (4) на компьютере.

Форма сетевой вилки зависит от типа адаптера переменного тока.

Начало работы > Подключение источника питания



Для полного отключения компьютера от источника питания переменного тока отсоедините адаптер переменного тока от розетки электросети.

Убедитесь в том, что обеспечен удобный доступ к розетке электросети.

Если не предполагается работать с компьютером в течение длительного периода времени, переведите его в режим гибернации. См.

гибернации (стр. 28)

Применение режима

Начало работы > Использование аккумулятора

Использование аккумулятора

Новый аккумулятор из комплекта поставки компьютера заряжен не полностью.

Установка/извлечение аккумулятора

Для установки аккумулятора

1 Выключите компьютер и закройте крышку ЖК-дисплея. 2 Задвиньте фиксатор аккумулятора LOCK (1).

Начало работы > Использование аккумулятора

3 Установите аккумулятор под наклоном в аккумуляторный отсек до совмещения выступов (2) на обеих сторонах

отсека с полукруглыми вырезами (3) на обеих сторонах аккумулятора.

4 Надавите на аккумулятор до его защелкивания в аккумуляторном отсеке.

5 Выдвиньте фиксатор аккумулятора LOCK наружу для закрепления аккумулятора в корпусе компьютера.

Начало работы > Использование аккумулятора

Для извлечения аккумулятора

Если при извлечении аккумуляторного блока компьютер включен и не подсоединен к адаптеру переменного тока либо находится в спящем режиме, возможна потеря данных.

1 Выключите компьютер и закройте крышку ЖК-дисплея. 2 Задвиньте фиксатор аккумулятора LOCK (1). 3 Задвиньте фиксатор RELEASE (2) и удерживайте его в этом положении, зацепите пальцем выступ (3)

аккумулятора, приподнимите аккумулятор в направлении стрелки и извлеките его из компьютера.

Некоторые аккумуляторы не соответствуют стандартам качества и безопасности Sony. Безопасность работы компьютера обеспечивается только при использовании фирменных аккумуляторов Sony, разработанных для данной модели. При установке аккумуляторов нерекомендованных типов зарядка аккумулятора и работа компьютера невозможны.

Начало работы > Использование аккумулятора

Зарядка аккумулятора

Новый аккумулятор из комплекта поставки компьютера заряжен не полностью.

Для зарядки аккумулятора

1 Установите аккумулятор. 2 Подсоедините компьютер к источнику питания с адаптером переменного тока.

При зарядке аккумулятора горит индикатор зарядки. Когда заряд аккумулятора приближается к максимальному уровню, выбранному пользователем, индикатор зарядки аккумулятора гаснет.

Состояние индикатора зарядки Значение

Горит оранжевым цветом Аккумуляторный блок заряжается.

Мигает вместе с зеленым индикатором питания

Мигает вместе с оранжевым индикатором питания

Часто мигает оранжевым цветом Ошибка аккумулятора – аккумулятор поврежден

Приведенные в данном руководстве инструкции по зарядке аккумулятора следует выполнять как при первой зарядке аккумулятора, так и при последующих зарядках.

Заряд аккумуляторного блока заканчивается. (Обычный режим)

Заряд аккумуляторного блока заканчивается. (Спящий режим)

или не зафиксирован на месте.

Начало работы > Использование аккумулятора



При непосредственном подключении компьютера к источнику питания переменного тока следует оставить в компьютере аккумулятор. Зарядка аккумулятора продолжается и во время работы компьютера.

При недостаточном уровне зарядки аккумулятора начинают мигать оба индикатора – индикатор зарядки и индикатор питания. В этом случае следует либо подключить адаптер переменного тока для перезарядки аккумуляторного блока, либо завершить работу компьютера и установить полностью заряженный

аккумуляторный блок.

Этот компьютер поставляется с литий-ионным аккумулятором, который может перезаряжаться в любое время. Зарядка частично разряженного аккумуляторного блока не сокращает срок его службы.

При использовании некоторых программных приложений или периферийных устройств компьютер может не переключаться в режим гибернации даже при низком уровне зарядки аккумулятора. Во избежание потерь данных при питании компьютера от аккумулятора необходимо периодически сохранять

данные и вручную включать режим энергосбережения, такой как режим гибернации или спящий режим.

Если аккумуляторный блок разряжается во время работы компьютера в спящем режиме, все несохраненные данные утрачиваются. Восстановление последнего рабочего состояния будет невозможно. Во избежание потерь данных необходимо периодически сохранять данные.

Начало работы > Использование аккумулятора

Проверка зарядной емкости аккумулятора

Зарядная емкость аккумулятора постепенно снижается по мере увеличения количества циклов зарядки аккумулятора или продолжительности эксплуатации аккумуляторного блока. Для повышения эффективности работы аккумуляторного блока следует проверять зарядную емкость аккумулятора и изменять настройки аккумулятора.

Процедура проверки зарядной емкости аккумулятора

1 Нажмите кнопку Пуск, выберите Все программы, затем VAIO Control Center. 2 Нажмите Управление питанием (Power Management) и Батарея (Battery).



Помимо этого для продления времени работы аккумуляторного блока можно включить функцию ухода за аккумулятором.

Начало работы > Использование аккумулятора

Продление времени работы аккумулятора

При питании компьютера от аккумулятора можно продлить время его работы следующими способами.

❑ Снижение яркости ЖК-дисплея компьютера. ❑ Применение режима энергосбережения. Подробнее см. Применение режимов энергосбережения (стр. 26). ❑ Изменение параметров энергосбережения на экране Электропитание. Подробнее см. Использование

Управления электропитанием VAIO (стр. 93).

❑ Задание обоев в окне Настройки обоев долгой работы от батареи (Long Battery Life Wallpaper Setting) в качестве

фона рабочего стола с помощью VAIO Control Center.

Начало работы > Безопасное выключение компьютера

Безопасное выключение компьютера

Во избежание потери несохраненных данных выключайте компьютер надлежащим образом – в соответствии с приведенными ниже инструкциями.

Процедура выключения компьютера

1 Выключите все периферийные устройства, подсоединенные к компьютеру. 2 Нажмите кнопку Пуск и кнопку Завершение работы. 3 Ответьте на запросы, предупреждающие о необходимости сохранения документов, или о том, что к компьютеру

подключены другие пользователи, и подождите до тех пор, пока компьютер не выключится автоматически. Индикатор питания гаснет.

Начало работы > Применение режимов энергосбережения

Применение режимов энергосбережения

Для увеличения срока службы аккумулятора можно воспользоваться преимуществами управления режимом электропитания. В дополнение к обычному режиму работы в компьютере предусмотрено два специальных режима энергосбережения для удовлетворения потребностей пользователя: спящий режим и режим гибернации.

Если компьютер отсоединен от источника питания переменного тока, перед длительным перерывом в работе следует перевести компьютер в режим гибернации или выключить его.

Режим Описание

Обычный режим Это обычный рабочий режим компьютера. Когда компьютер работает в этом режиме, горит зеленый

индикатор питания.

Спящий режим В спящем режиме экран ЖК-дисплея отключается, а встроенное запоминающее устройство (устройства)

и ЦП переключаются в режим низкого энергопотребления. Когда компьютер работает в этом режиме, индикатор питания редко мигает оранжевым цветом. Компьютер выходит из спящего режима быстрее, чем из режима гибернации. Однако в спящем режиме энергопотребление выше, чем в режиме гибернации.

Режим гибернации При работе компьютера в режиме гибернации состояние системы сохраняется на встроенном

запоминающем устройстве (устройствах), а питание отключается. Данные не будут утеряны даже в том случае, если аккумуляторный блок полностью разрядится. Когда компьютер работает в этом режиме, индикатор питания не горит.

Начало работы > Применение режимов энергосбережения

Работа в спящем режиме

Процедура активирования спящего режима

Нажмите кнопку Пуск, стрелку рядом с кнопкой Завершение работы и выберите Спящий режим.

Для возврата в обычный режим

❑ Нажмите любую клавишу. ❑ Нажмите кнопку включения на компьютере.

Если кнопку питания нажать и удерживать нажатой более четырех секунд, компьютер автоматически выключается. Все несохраненные данные утрачиваются.

Начало работы > Применение режимов энергосбережения

Применение режима гибернации

Для активизации режима гибернации

Нажмите клавиши Fn+F12. Нажмите кнопку Пуск, стрелку рядом с кнопкой Завершение работы и выберите Режим гибернации.

Не перемещайте компьютер до тех пор, пока не погаснет индикатор питания.

Для возврата в обычный режим

Нажмите кнопку питания.

Если кнопку питания нажать и удерживать нажатой более четырех секунд, компьютер автоматически выключается.

Начало работы > Модернизация компьютера

Модернизация компьютера

Для эффективной и безопасной работы компьютера VAIO требуется регулярно устанавливать обновления с помощью указанных ниже программных приложений.

Приложение VAIO Update автоматически уведомляет пользователя о новых обновлениях для повышения эффективности компьютера, имеющихся в Интернете, а также загружает и устанавливает эти обновления на компьютер.

❑ Windows Update

Нажмите кнопку Пуск, выберите Все программы, затем Windows Update и следуйте инструкциям на экране.

❑ VAIO Update 5

Нажмите кнопку Пуск, выберите Все программы, затем VAIO Update 5 и следуйте инструкциям на экране.

Для загрузки обновлений компьютер должен быть подключен к сети Интернет.

Использование компьютера VAIO >

Использование компьютера VAIO

В этом разделе описаны наиболее эффективные способы работы с компьютером VAIO.

❑ Использование клавиатуры (стр. 31)

❑ Использование сенсорной панели (стр. 33)

❑ Использование кнопок специальных функций (стр. 34)

❑ Использование встроенной камеры (стр. 35)

❑ Использование дисковода оптических дисков (стр. 36)

❑ Использование карты памяти Memory Stick (стр. 43)

❑ Использование других модулей / карт памяти (стр. 49)

❑ Использование сети Интернет (стр. 55)

❑ Использование локальной сети (LAN) (стр. 56)

❑ Использование беспроводной локальной сети (WLAN) (стр. 57)

❑ Использование функции Bluetooth (стр. 62)

+ 135 hidden pages
