使用說明書 — 硬體指南
個人電腦
VPCCW1 系列
N
目錄
2
nN
請先閱讀本文 ...................................................................... 4
VAIO 電腦的更多資訊 ................................................... 5
人體工學考量................................................................. 7
開始使用 ............................................................................. 9
控制裝置及連接埠分佈 ................................................ 10
關於指示燈 .................................................................. 16
連接電源...................................................................... 17
使用電池...................................................................... 19
安全關機...................................................................... 25
使用省電模式............................................................... 26
更新電腦...................................................................... 28
使用 VAIO 電腦................................................................. 29
使用鍵盤...................................................................... 30
使用觸控板 .................................................................. 32
使用特殊功能按鈕 ....................................................... 33
使用 Quick Web Access 功能...................................... 34
使用內建攝影機 ........................................................... 36
使用光碟機 .................................................................. 37
使用 Memory Stick ...................................................... 45
使用其他模組 / 記憶卡................................................. 51
使用網際網路............................................................... 57
使用區域網路 (LAN) .................................................... 58

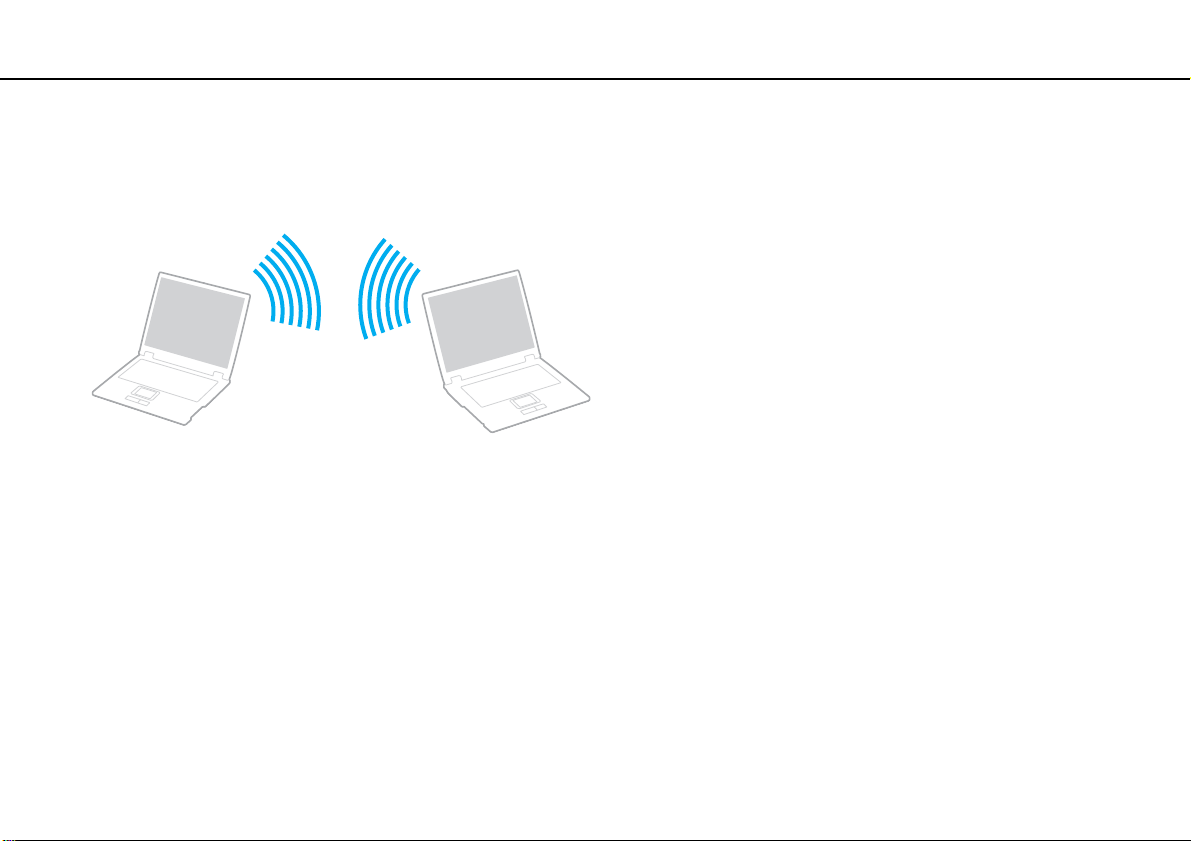

使用無線區域網路........................................................59
使用藍牙功能 ...............................................................66

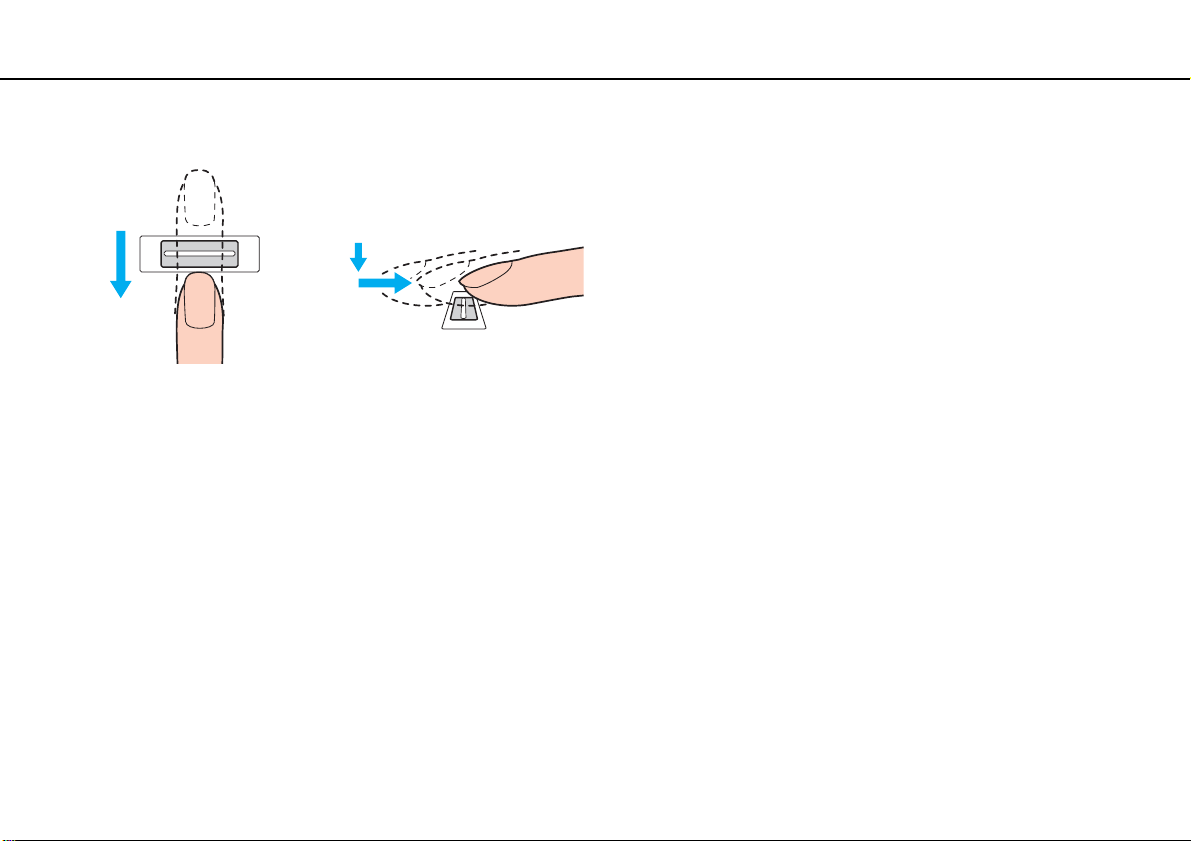

使用指紋驗證 ...............................................................72
使用週邊裝置.....................................................................79
連接外部喇叭或耳機 ....................................................80
連接外部顯示器 ...........................................................81
選擇顯示模式 ...............................................................87
使用多部顯示器功能 ....................................................88
連接外部麥克風 ...........................................................90
連接 USB 裝置.............................................................91
連接 i.LINK 裝置 ..........................................................93
自訂 VAIO 電腦 .................................................................95
設定密碼 ......................................................................96
使用 Intel® 虛擬化技術 ..............................................103
使用 VAIO Control Center .........................................104
使用 VAIO 電源管理 ..................................................105
升級 VAIO 電腦 ...............................................................106
新增及移除記憶體......................................................107
注意事項..........................................................................113
安全資訊 ....................................................................114
維護資訊 ....................................................................117
使用電腦的注意事項 ..................................................118
3
nN
使用 LCD 螢幕的注意事項......................................... 120
使用電源的注意事項.................................................. 121
使用內建攝影機的注意事項 ....................................... 122
使用光碟的注意事項.................................................. 123
使用電池的注意事項.................................................. 124
使用 Memory Stick 的注意事項 ................................. 125
使用內建儲存裝置的注意事項 ................................... 126
使用指紋驗證的注意事項........................................... 127
疑難排除 ......................................................................... 128
電腦 ........................................................................... 130
系統安全性 ................................................................ 137
電池 ........................................................................... 138
內建攝影機 ................................................................ 140
網路 ........................................................................... 142
藍牙技術.................................................................... 146
光碟 ........................................................................... 150
顯示器 ....................................................................... 154
列印 ........................................................................... 158
麥克風 ....................................................................... 159
喇叭 ........................................................................... 160
觸控板 ....................................................................... 161
鍵盤 ........................................................................... 162
軟碟 ........................................................................... 163
音訊 / 視訊................................................................. 164
Memory Stick .............................................................166
週邊裝置 ....................................................................167
商標 .................................................................................168
注意事項..........................................................................170
請先閱讀本文 >
4
nN
請先閱讀本文
恭喜您購買了 Sony VAIO® 電腦，同時也歡迎您使用電子版「硬體指南」。Sony 綜合了音訊、視訊、計算和通訊領域的尖端
科技，為您提供極致的個人電腦使用體驗。
!
本使用說明書的外觀圖示，可能與您的電腦略有不同。
如何找出規格
您的電腦不一定隨附部分功能、選項或裝置。
關於電腦配置，請參閱規格（隨機隨附）。
請先閱讀本文 >
VAIO 電腦的更多資訊
VAIO 電腦的更多資訊
本節提供了 VAIO 電腦的支援資訊。
1. 書面說明文件
❑ 快速入門指南 — 元件連接的簡介及安裝資訊等。
❑ 規格 — VAIO 電腦的硬體配置。
❑ 還原和疑難排除指南
❑ 安全規定
2. 電子版說明文件
❑ VAIO 使用說明書 — VAIO 電腦的一般資訊與技術協助。
若要存取 VAIO 使用說明書，請按兩下桌面的 VAIO 使用說明書 。
❑ Windows 說明及支援 — 全方位的資源，提供實用的建議、教學課程與示範，可協助您學習使用電腦。
若要存取 Windows 說明及支援，請按一下開始 和說明及支援，或是按住 Microsoft Windows 鍵並按下 F1 鍵。
5
nN
請先閱讀本文 >
VAIO 電腦的更多資訊
3. 支援網站
電腦若有任何問題，可造訪下列 VAIO 線上網站，查詢疑難排除：
6
nN
❑ http://www.sony-asia.com/support/vaio/
❑ http://scs.sony.co.kr/
❑ http://service.sony.com.tw/
以電話聯絡 VAIO Helpdesk 之前，請先閱讀隨附的說明文件，並造訪其他 Sony 網站，嘗試能否解決問題。
❑ 若為其他 Sony 產品，請造訪 http://www.sony.net
❑ 如需可用的選購配件，請造訪下列網站：
❑ http://vaio-online.sony.com/
❑ http://vaio-online.sony.co.kr/
❑ http://www.sonystyle.com.tw/vaio/
（韓文）
（繁體中文）
（英文）
（韓文）
（英文）
。
（繁體中文）
請先閱讀本文 >
7
人體工學考量
nN
人體工學考量
您的電腦可以做為攜帶式裝置，在各種不同的環境中使用，不論在固定或移動的環境中，都應儘可能注意下列人體工學方面
的考量：
❑ 電腦的位置 — 將電腦放置在您的正前方。使用鍵盤或內建指標裝置時，前臂要保持水平，手腕擺在輕鬆舒適的位置。上
臂在身體兩側自然下垂。使用電腦時要適時休息，過度使用電腦可能導致眼睛、肌肉或肌腱緊張。
❑ 桌椅與姿勢 — 坐在靠背支撐良好的椅子上，調整椅子的高度，雙腳應平踏在地面，腳墊或許能讓您更舒適。坐姿要放鬆
而挺直，避免彎腰駝背或過度向後靠。
請先閱讀本文 >
8
人體工學考量
nN
❑ 電腦顯示器的檢視角度 — 利用顯示器的傾斜功能，找出最佳位置。將顯示器的傾斜度調整到最佳位置，可以減少眼睛緊
張和肌肉疲勞，顯示器的亮度也應調整。
❑ 照明 — 使用電腦的地點，宜避免窗戶和燈光在顯示器上產生炫光和反光；利用間接照明，避免在顯示器上形成亮點。適
當的照明可以增加您的舒適程度和工作效率。
❑ 外部顯示器的位置 — 使用外部顯示器時，請放置於能舒適觀看的距離。坐在顯示器前面時，螢幕應與眼睛同高或略低。
開始使用 >
開始使用
本節說明如何開始使用 VAIO 電腦。
❑ 控制裝置及連接埠分佈（第 10 頁）
❑ 關於指示燈（第 16 頁）
❑ 連接電源（第 17 頁）
❑ 使用電池（第 19 頁）
❑ 安全關機（第 25 頁）
❑ 使用省電模式（第 26 頁）
❑ 更新電腦（第 28 頁）
9
nN
開始使用 >
控制裝置及連接埠分佈
控制裝置及連接埠分佈
請花些時間找出下面幾頁所顯示的控制裝置及連接埠。
正面
A 內建麥克風（單聲道）
B 內建 MOTION EYE 攝影機指示燈（第 16 頁）
C 內建 MOTION EYE 攝影機（第 36 頁）
D LCD 螢幕（第 120 頁）
E WEB 按鈕
F DISPLAY OFF 按鈕
G VA IO 按鈕
H 電源按鈕
I 鍵盤（第 30 頁）
J 觸控板（第 32 頁）
K 右鍵（第 32 頁）
L 指紋感測器
M 左鍵（第 32 頁）
* 僅限特定的機型。
*
（第 33 頁）
*
*
（第 33 頁）
*
（第 72 頁）
（第 33 頁）
10
nN
開始使用 >
控制裝置及連接埠分佈
A 內建喇叭（立體聲）
B 數字鎖定指示燈（第 16 頁）
C 大寫鎖定指示燈（第 16 頁）
D 捲動鎖定指示燈（第 16 頁）
E Memory Stick Duo 插槽
*
（第 45 頁）
F 媒體存取指示燈（第 16 頁）

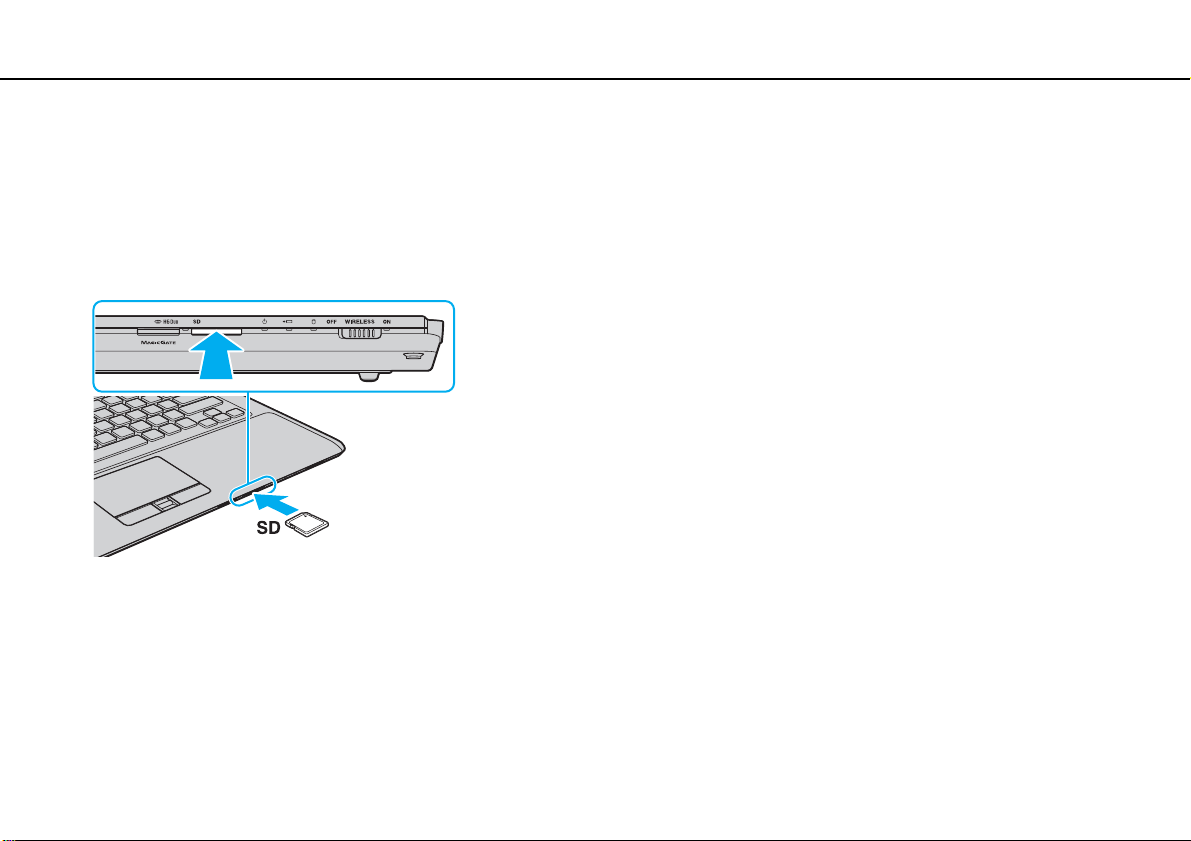

G SD 記憶卡插槽（第 53 頁）
H 電源指示燈（第 16 頁）
I 充電指示燈（第 16 頁）
J 磁碟機指示燈（第 16 頁）
K WIRELESS 開關（第 59 頁）、（第 66 頁）
L WIRELESS 指示燈（第 16 頁）
* 本電腦僅支援 Duo 尺寸的 Memory Stick。
11
nN
開始使用 >
控制裝置及連接埠分佈

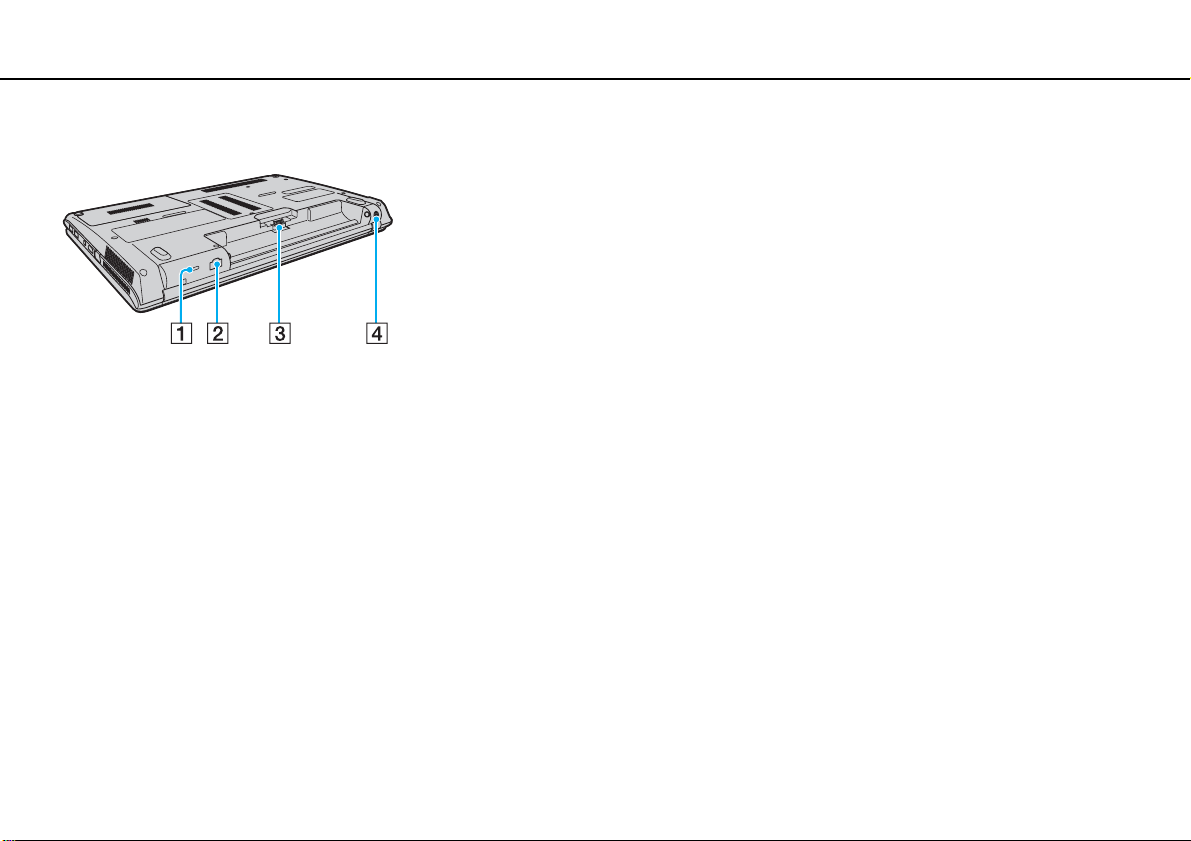

背面
A 安全插槽
B 網路（區域網路）連接埠（第 58 頁）
C 電池接頭（第 19 頁）
D DC IN（直流電源輸入）連接埠（第 17 頁）
12
nN
開始使用 >
控制裝置及連接埠分佈
右側

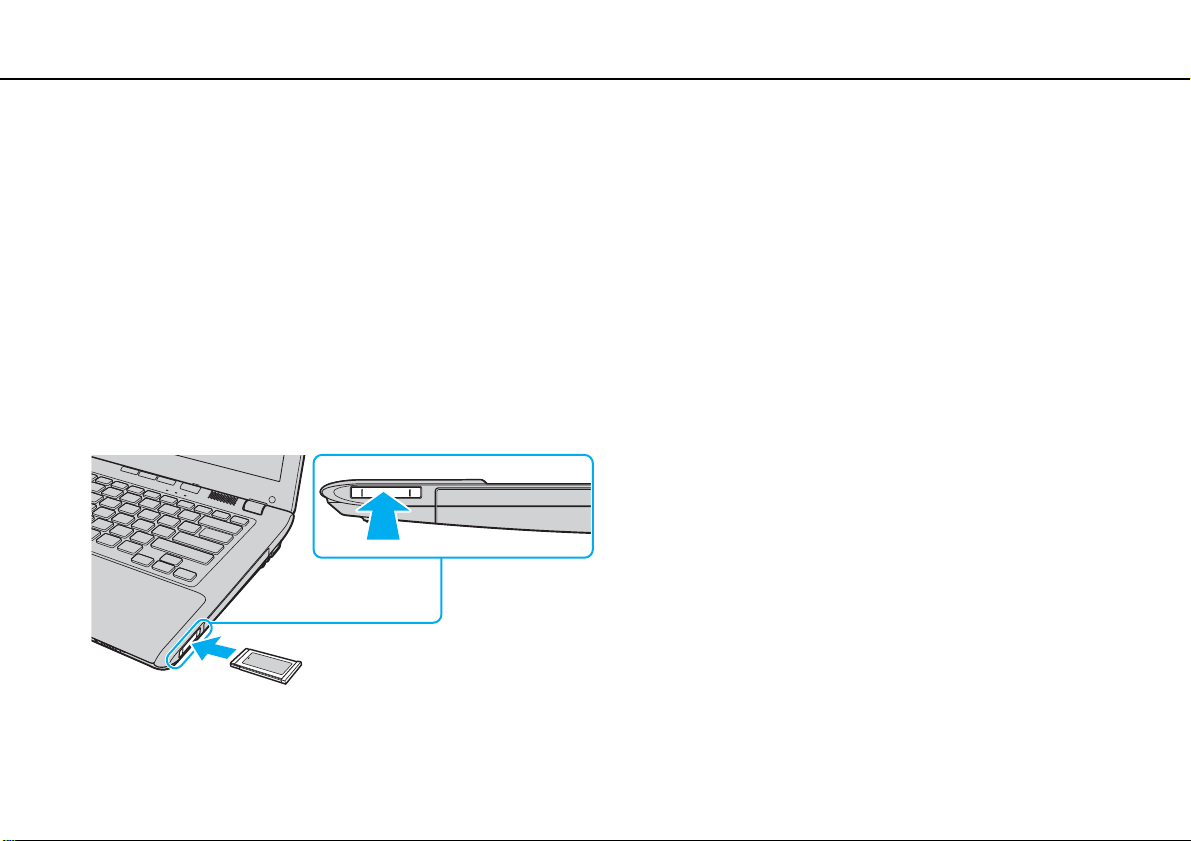

A ExpressCard/34 插槽（第 51 頁）

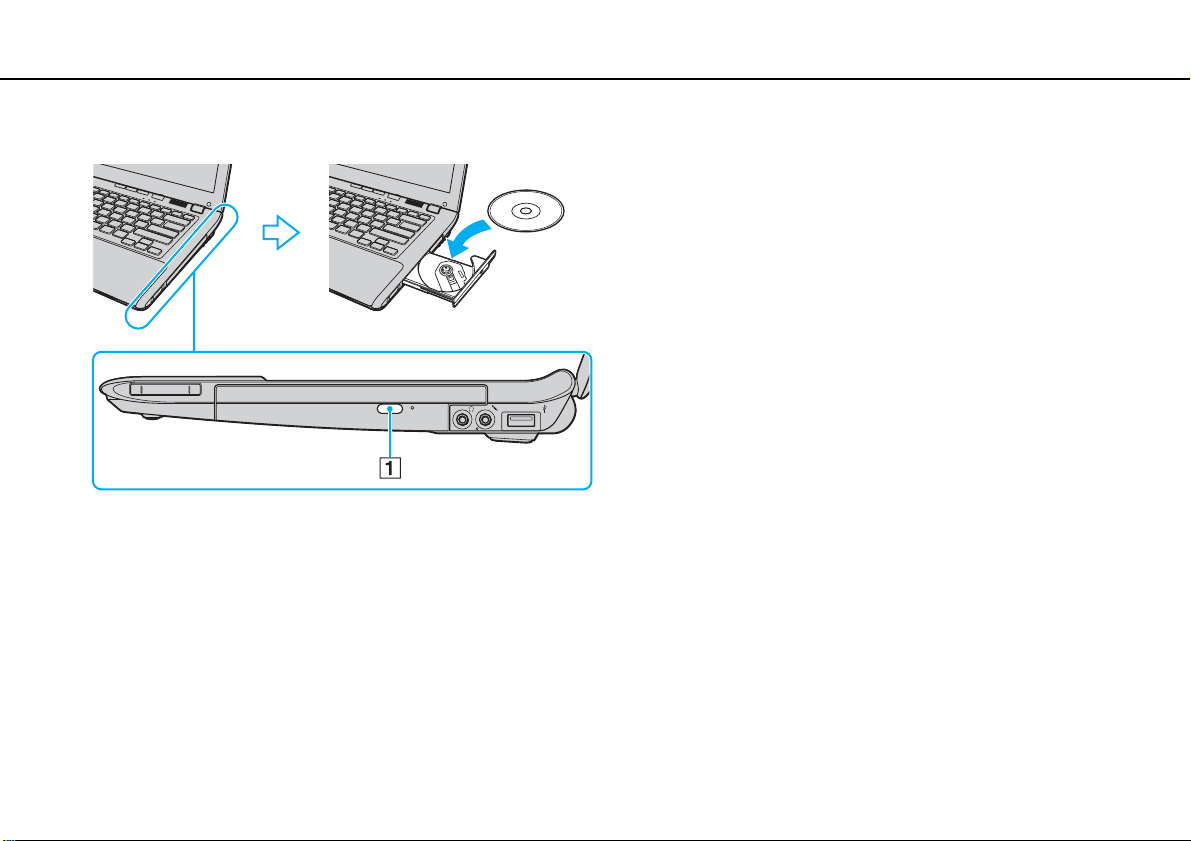

B 光碟機（第 37 頁）
C 光碟機退出按鈕（第 37 頁）
D 手動退出孔（第 150 頁）
E 耳機插孔（第 80 頁）
F 麥克風插孔（第 90 頁）
G 高速 USB (USB 2.0) 連接埠
* 支援高速 / 全速 / 低速。
*
（第 91 頁）
13
nN
開始使用 >
控制裝置及連接埠分佈
左側
A 出風口
B 顯示器連接埠（第 82 頁）

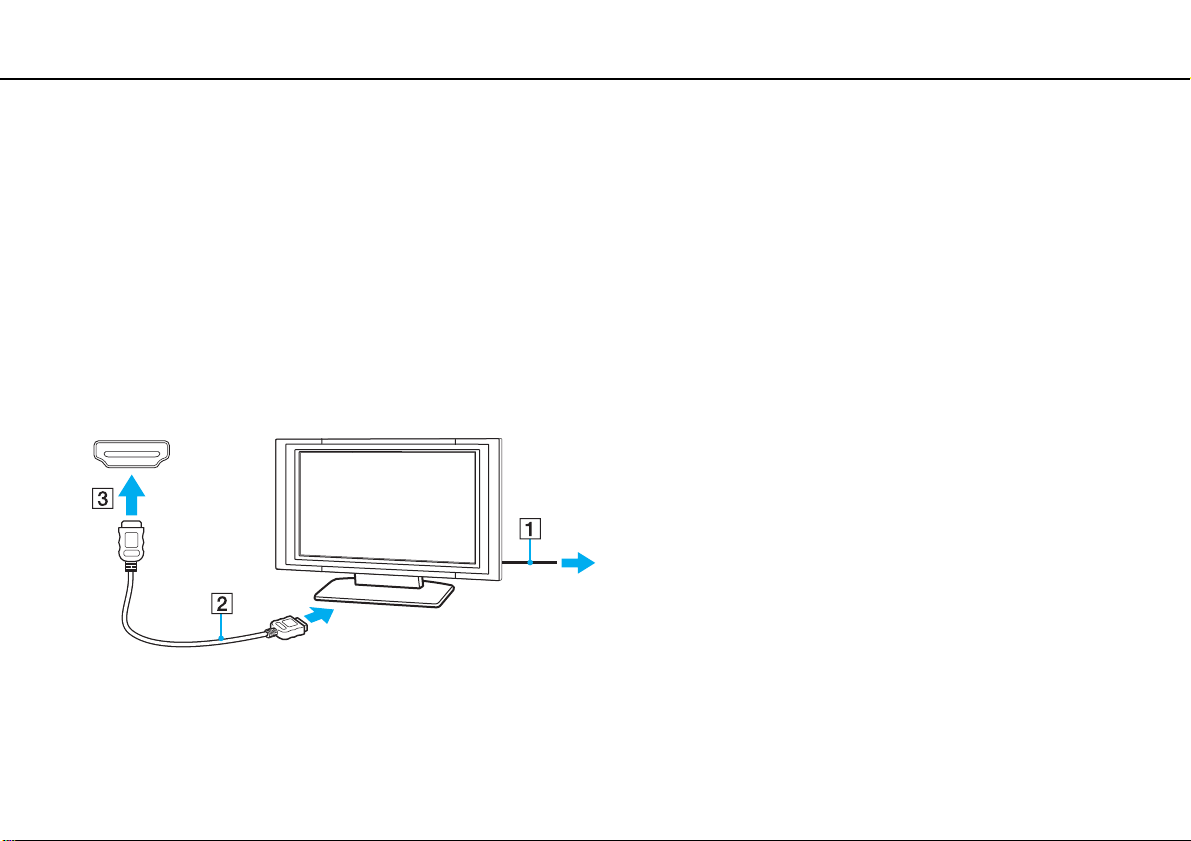

C HDMI 輸出連接埠
*1
（第 85 頁）
D i.LINK 4 針 (S400) 連接埠（第 93 頁）
E 高速 USB (USB 2.0) 連接埠
*1
連接至 HDMI 輸出連接埠的輸出裝置，在開始播放後的最初一、兩秒
可能聽不到聲音，這並不是故障。
*2
支援高速 / 全速 / 低速。
*2
（第 91 頁）
14
nN
開始使用 >
控制裝置及連接埠分佈
底部
A 記憶體模組槽蓋（第 107 頁）
B 出風口
15
nN
開始使用 >
關於指示燈
關於指示燈
您的電腦配備有下列指示燈：
指示燈 功能
電源 1 電腦開啟時為綠色亮起，睡眠模式時為橙色緩慢閃爍，關機或休眠模式時指示燈熄滅。
充電 電池充電時亮起。詳細資訊請參閱為電池充電（第 22 頁）。
16
nN
磁碟機
媒體存取 存取 Memory Stick 和 SD 記憶卡這類記憶卡資料時亮起。（指示燈亮起時，請勿將電腦切換為睡眠模式或關閉電
內建 MOTION EYE 攝影機 使用內建攝影機時亮起。
數字鎖定
大寫鎖定
捲動鎖定
WIRELESS
存取內建儲存裝置或光碟機資料時亮起。指示燈亮起時，請勿將電腦切換為睡眠模式或關閉電源。
源。）指示燈熄滅時，表示目前並未使用記憶卡。
按下 Num Lk 鍵可啟用數字鍵盤，再按一次可停用數字鍵盤。指示燈熄滅時，表示並未啟用數字鍵盤。
按下 Caps Lock 鍵可輸入大寫字母，指示燈亮起時，如果按下 Shift 鍵，則會顯示小寫字母。再按一次指示燈
會熄滅，大寫鎖定指示燈熄滅時，則恢復為一般輸入模式。
按下 Fn+Scr Lk 鍵可變更顯示器的捲動方式。捲動鎖定指示燈熄滅時，則恢復為一般捲動模式。視您所使用的
程式而定，Scr Lk 鍵的功能會有所不同。
啟用無線選項時會亮起。
開始使用 >
連接電源
連接電源
可以使用交流電源轉接器或充電電池做為電腦電源。
使用交流電源轉接器
如果電腦直接連接至交流電源，同時又安裝了電池，則會使用交流電源插座的電力。
✍
請務必使用隨附的交流電源轉接器。
若要使用交流電源轉接器
1 將電源線 (1) 的一端插入交流電源轉接器 (3)。
2 電源線另一端插入交流電源插座 (2)。
3 將連接到交流電源轉接器 (3) 的連接線，插入電腦的 DC IN（直流電源輸入）連接埠 (4)。
17
nN
!
各交流電源轉接器的直流電源輸入插頭，形狀有所不同。
開始使用 >
連接電源
✍
若要完全中斷電腦的交流電源，請拔除交流電源轉接器。
交流電源插座必須方便使用。
電腦如果長時間不使用，應切換為休眠模式。請參閱使用休眠模式（第 27 頁）。
18
nN
開始使用 >
使用電池
使用電池
電腦隨附的電池，在您購買時並沒有完全充滿電。
安裝 / 取出電池
若要安裝電池
1 請關機並關上 LCD 螢幕蓋。
2 向內撥動電池 LOCK 開關 (1)。
19
nN
開始使用 >
使用電池
3 將電池斜放入電池槽內，直到電池槽兩側的突起 (2) 嵌入電池兩側的 U 形切口 (3)。
4 將電池推入電池槽，直到卡入定位。
20
nN
5 向外撥動電池 LOCK 開關，將電池固定在電腦上。
開始使用 >
使用電池
若要取出電池
!
電腦開啟且未連接交流電源轉接器，或處於睡眠模式時，如果取出電池，資料可能遺失。
1 請關機並關上 LCD 螢幕蓋。
2 向內撥動電池 LOCK 開關 (1)。
3 向內撥動電池 RELEASE 閂 (2)，將指尖放在電池舌片 (3) 下面，依箭頭方向推動電池並退出電腦。
21
nN
!
為了您的安全，強烈建議您使用 Sony 專為 VAIO 電腦提供的原廠充電電池及交流電源轉接器，確保符合品質保證標準。有些 VAIO 電腦
可能僅限使用 Sony 原廠電池。
開始使用 >
使用電池
為電池充電
電腦隨附的電池，在您購買時並沒有完全充滿電。
若要為電池充電
1 安裝電池。
2 使用交流電源轉接器，將電腦連接到電源。
電池充電時，充電指示燈會亮起。電池充電到接近您在電池充電功能中設定的最大充電量時，充電指示燈會熄滅。
充電指示燈狀態 意義
橙色亮起 電池正在充電。
隨電源指示燈
（綠色）一起閃爍
隨電源指示燈
（橙色）一起閃爍
橙色快速閃爍 電池失效或電池未鎖定，發生電池錯誤。
!
請依本使用說明書的說明，進行電池首次充電。
電池電力即將用盡。
（正常模式）
電池電力即將用盡。
（睡眠模式）
22
nN
開始使用 >
使用電池
✍
電池連接交流電源時，請勿將電池取出，在使用電腦時電池會繼續充電。
電池電力即將用盡，充電和電源指示燈同時閃爍時，就應該連接交流電源轉接器為電池充電，或將電腦關機，另外裝入充滿電的電池。
您的電腦隨附鋰離子電池，隨時都可充電；即使尚未完全放電就充電，也不會影響電池壽命。
如果使用 VAIO Control Center 啟用電池充電功能的電池維護功能，可以延長電池壽命。
使用某些軟體應用程式或週邊裝置時，即使電池剩餘電量不足，電腦也不會進入休眠模式。為避免使用電池電源時遺失資料，請經常儲
存資料，並手動啟動電源管理模式，例如睡眠或休眠模式。
電腦處於睡眠模式時，如果電池的電量用盡，尚未儲存的資料皆會遺失。而且無法回到先前的工作狀態。因此請經常儲存資料以免資料
遺失。
23
nN
開始使用 >
使用電池
延長電池壽命
電腦使用電池電源時，可以使用下列方式延長電池壽命。
❑ 調低電腦螢幕的 LCD 亮度。
❑ 使用省電模式。詳細資訊請參閱使用省電模式（第 26 頁）。
❑ 在電源選項變更省電設定。詳細資訊請參閱使用 VAIO 電源管理（第 105 頁）。
❑ 請使用 VAIO Control Center，將長效電池壽命桌布設定內的桌布設為桌面背景。
24
nN
開始使用 >
安全關機
安全關機
為避免遺失尚未儲存的資料，請依下列說明正確關機。
若要關機
1 關閉連接至電腦的所有週邊裝置。
2 按一下開始及關機按鈕。
3 回應要您儲存文件或考慮其他使用者的警告提示，等待電腦自動關機。
電源指示燈熄滅。
25
nN
開始使用 >
26
使用省電模式
nN
使用省電模式
電源管理設定可以延長電池使用時間。除了正常操作模式外，電腦還有兩個獨特的省電模式，可符合個人喜好：睡眠和休眠。
!
電腦如果長時間不使用，且未連接交流電源，請切換為休眠模式或關機。
電腦處於睡眠模式時，如果電池的電量用盡，尚未儲存的資料皆會遺失，而且無法回到先前的工作狀態。因此請經常儲存資料以免資料
遺失。
模式 說明
正常模式 這是電腦使用時的正常狀態，在此模式中，電源指示燈為綠色亮起。
睡眠模式 睡眠模式會關閉 LCD 螢幕，並將內建儲存裝置和 CPU 設定為省電模式。電腦在此模式中，電源指示燈為橙色緩
慢閃爍。電腦從睡眠模式恢復的速度，較休眠模式快。然而，睡眠模式使用的電力，較休眠模式多。
休眠模式 電腦在休眠模式中，系統狀態會儲存於內建儲存裝置，電源會關閉。即使電池的電力用盡，資料也不會遺失。在
此模式中，電源指示燈會熄滅。
開始使用 >
使用省電模式
使用睡眠模式
若要啟動睡眠模式
依序按一下開始，指向關機按鈕旁邊的箭頭 ，再按睡眠。
若要恢復正常模式
❑ 請按任一鍵。
❑ 按下電腦上的電源按鈕。
!
如果按住電源按鈕四秒以上，電腦會自動關機。尚未儲存的資料皆會遺失。
使用休眠模式
若要啟用休眠模式
按 Fn+F12 鍵。
也可以按一下開始，指向關機按鈕旁邊的箭頭，再按休眠。
!
電源指示燈尚未熄滅之前，請勿移動電腦。
27
nN
若要恢復正常模式
按下電源按鈕。
!
如果按住電源按鈕四秒以上，電腦會自動關機。
開始使用 >
更新電腦
更新電腦
請務必利用以下軟體應用程式，在電腦上安裝最新的更新，以提高電腦使用效率。
❑ Windows Update
按一下開始，指向所有程式，再按 Windows Update，依螢幕指示操作。
❑ VAIO Update 4
按一下開始，指向所有程式、VAIO Upda t e 4 ，再按移至 VAIO Web 支援，依螢幕指示操作。
!
電腦必須連線到網際網路，才能夠下載更新。
28
nN
使用 VAIO 電腦 >
使用 VAIO 電腦
本節說明如何發揮 VAIO 電腦最大的效益。
❑ 使用鍵盤（第 30 頁）
❑ 使用觸控板（第 32 頁）
❑ 使用特殊功能按鈕（第 33 頁）
❑ 使用 Quick Web Access 功能（第 34 頁）
❑ 使用內建攝影機（第 36 頁）
❑ 使用光碟機（第 37 頁）

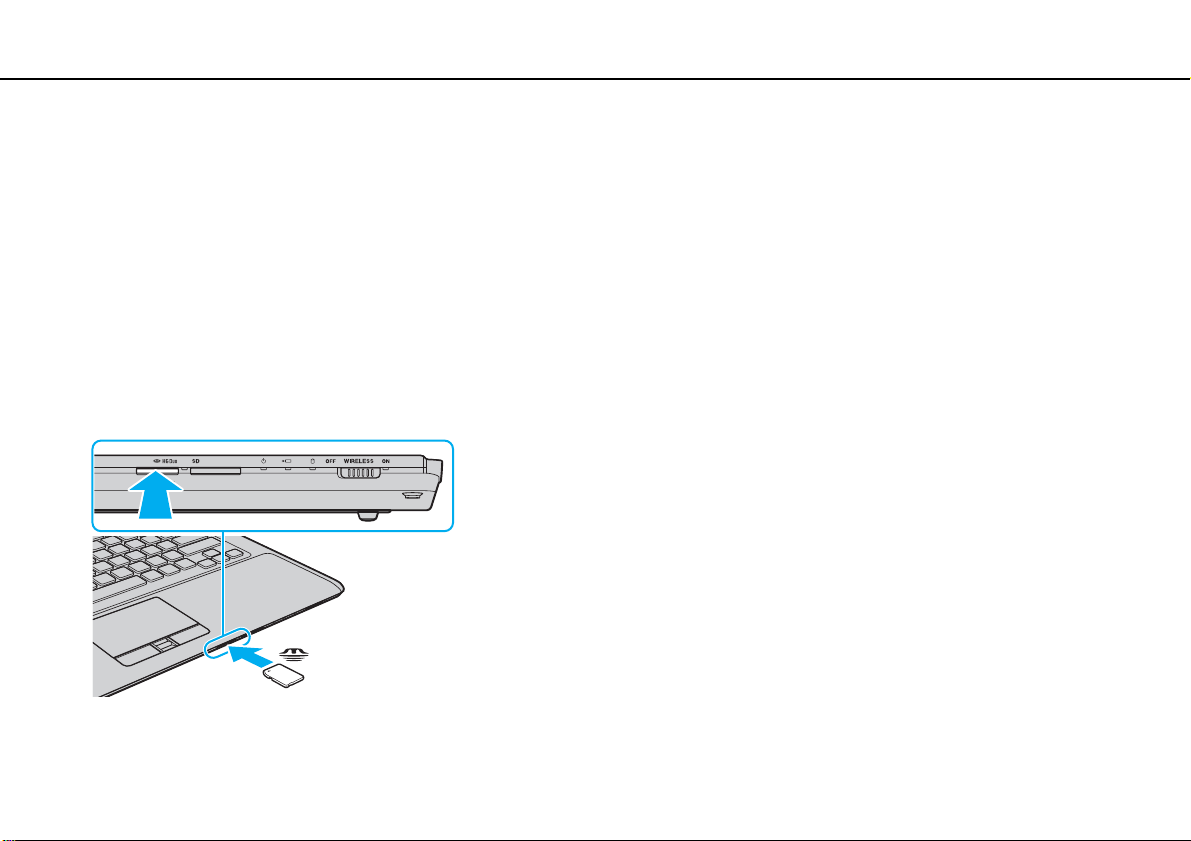

❑ 使用 Memory Stick（第 45 頁）
❑ 使用其他模組 / 記憶卡（第 51 頁）
❑ 使用網際網路（第 57 頁）

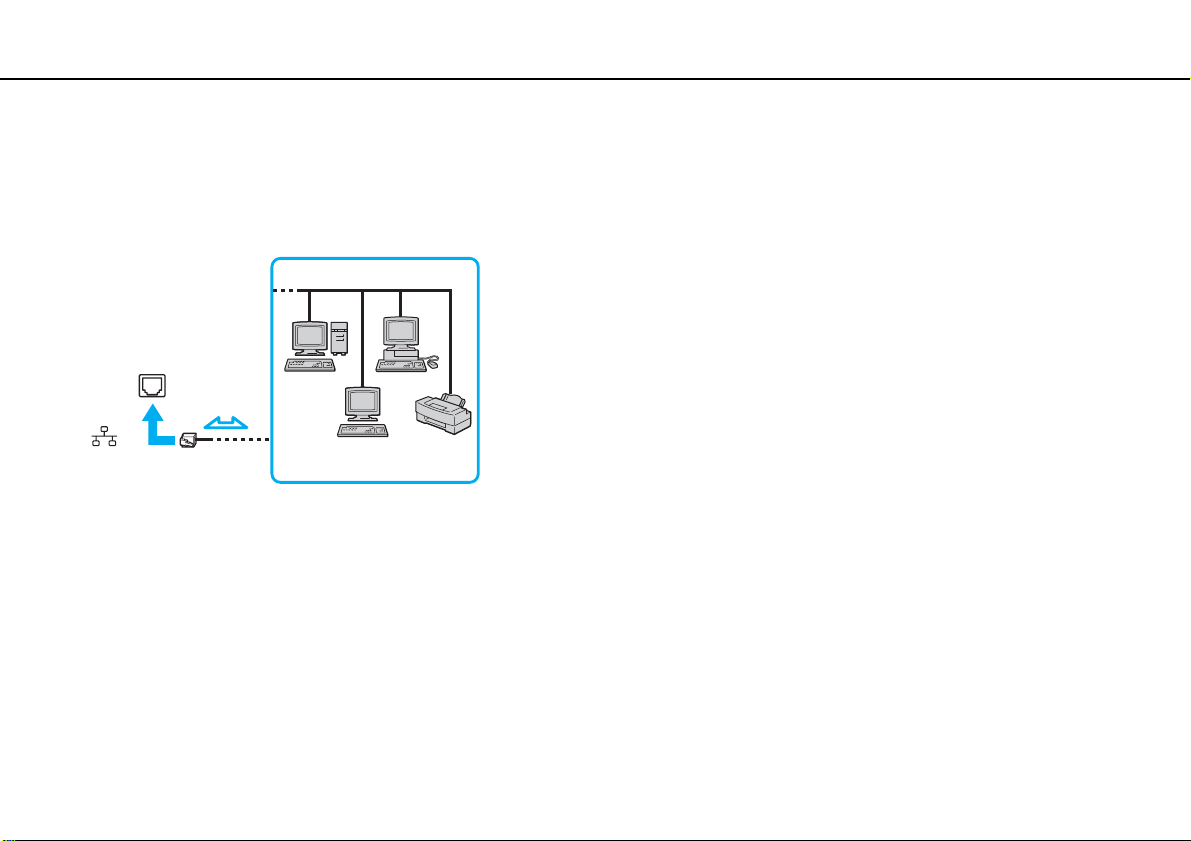

❑ 使用區域網路 (LAN)（第 58 頁）

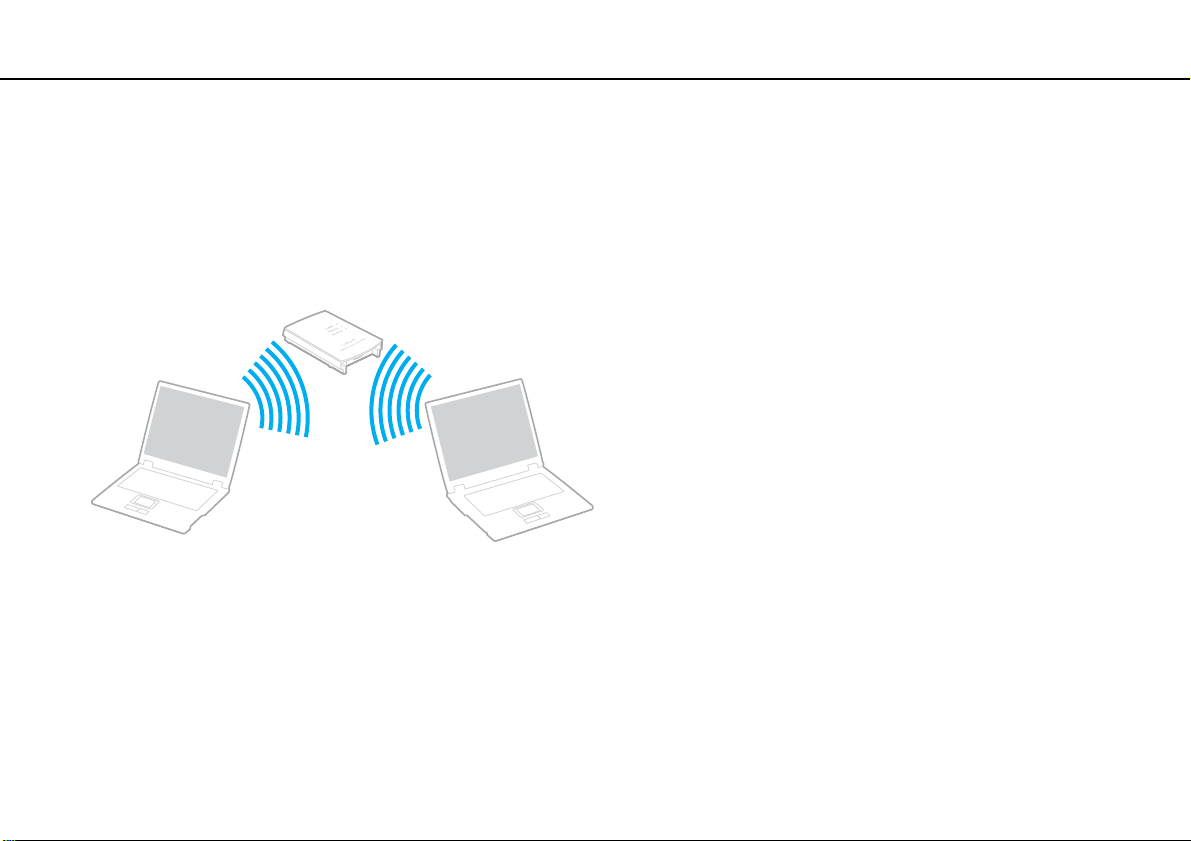

❑ 使用無線區域網路（第 59 頁）
29
nN

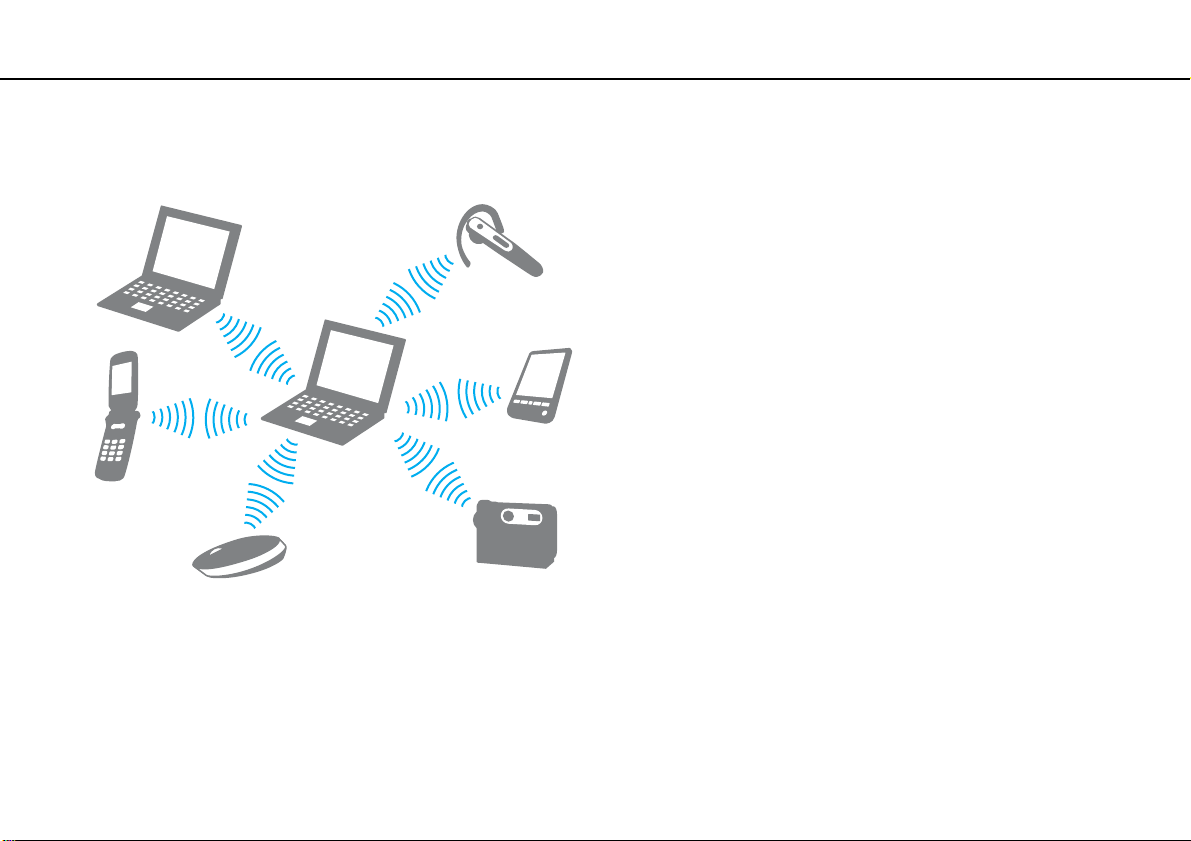

❑ 使用藍牙功能（第 66 頁）
❑ 使用指紋驗證（第 72 頁）
使用 VAIO 電腦 >
使用鍵盤
使用鍵盤
您的鍵盤有額外按鍵，不同的機型可執行不同的指定功能。
Fn 鍵的組合鍵與功能
✍
有些鍵盤功能必須在作業系統完成啟動之後，才能使用。
組合 / 功能 功能
Fn + % (F2)：靜音 開啟及關閉內建的喇叭或耳機。
30
nN
Fn + 2 (F3/F4)：音量控制 更改音量大小。
Fn + 8 (F5/F6)：亮度控制 調整電腦螢幕的 LCD 亮度。
Fn + /T (F7)：顯示輸出
若要調高音量，請連續按 Fn+F4 鍵，或是按住 Fn+F4 鍵，然後按 M 或 , 鍵。
若要調低音量，請連續按 Fn+F3 鍵，或是按住 Fn+F3 鍵，然後按 m 或 < 鍵。
若要調高亮度，請連續按 Fn+F6 鍵，或是按住 Fn+F6 鍵，然後按 M 或 , 鍵。
若要調低亮度，請連續按 Fn+F5 鍵，或是按住 Fn+F5 鍵，然後按 m 或 <

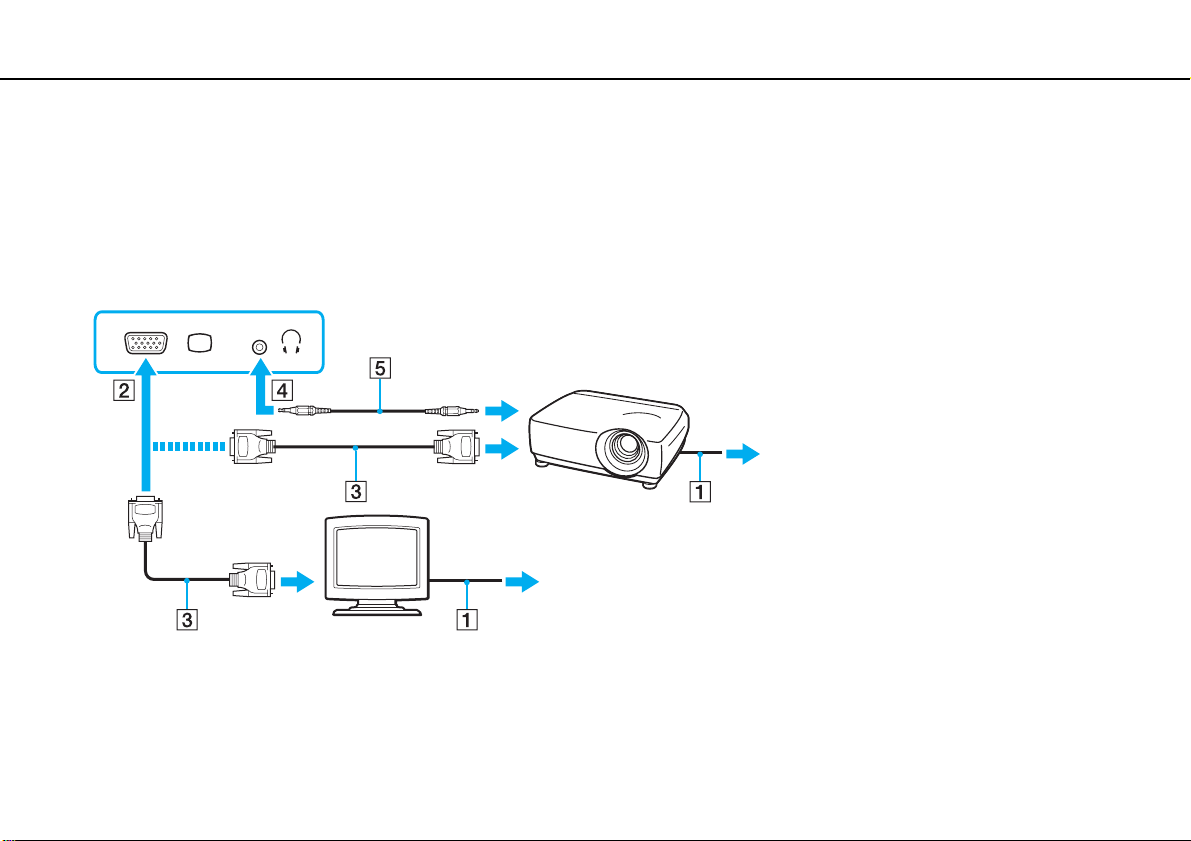

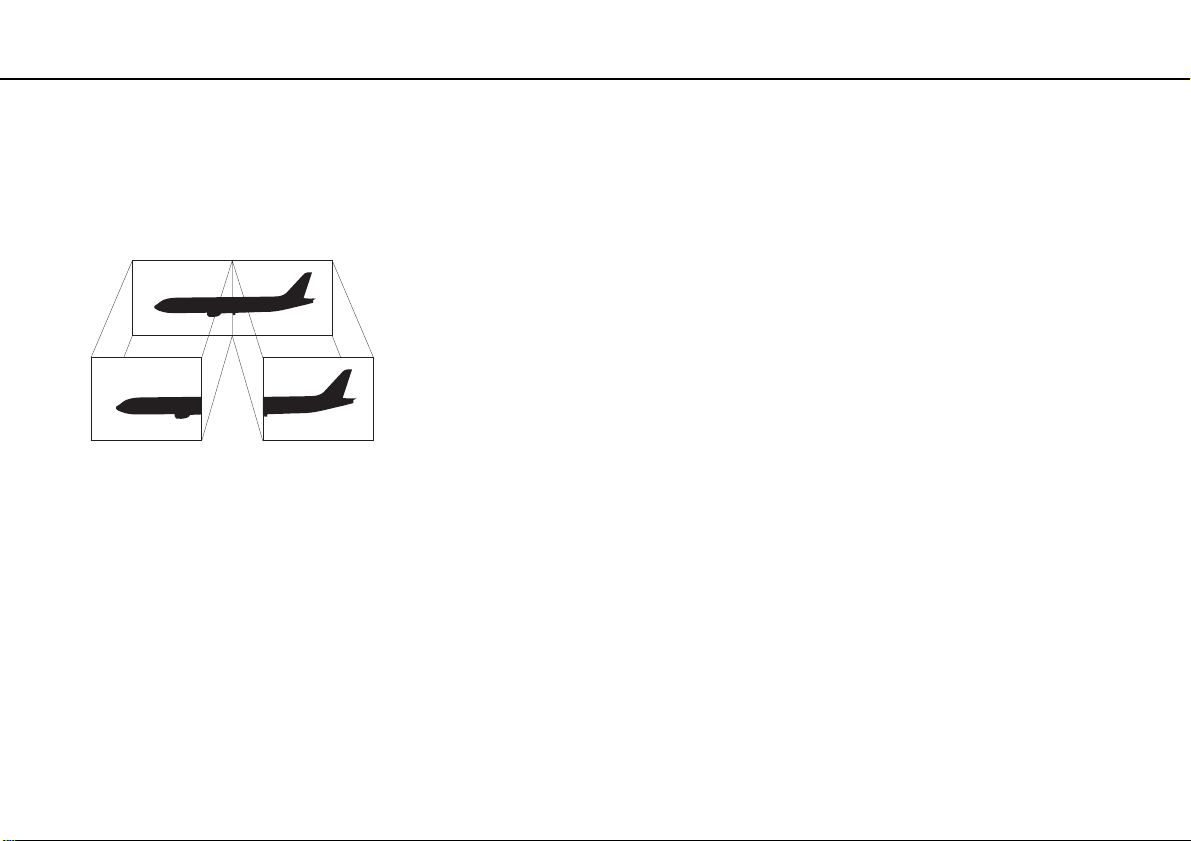

顯示輸出可以切換至電腦螢幕、外部顯示器、同時輸出至兩者，或多部顯示器，且兩者可當成
一個單獨的桌面使用。按 Enter 鍵可選擇顯示輸出。
!
如果顯示輸出設為外部顯示器，一旦從電腦拔除顯示器連接線，電腦螢幕就會沒有影像。此時
請按住 Fn 鍵，同時按兩下 F7 鍵，再按 Enter 鍵，即可將顯示輸出切換至電腦螢幕。
視電腦作業系統而定，不一定能夠支援多部顯示器。
鍵。
Loading...
