使用說明書 － 硬體指南
個人電腦
VGN-TT 系列
N
Page 2
目錄
請先閱讀 ............................................................................. 4
深入瞭解您的 VAIO 電腦............................................... 5
人體工學考量................................................................. 7
開始使用 ............................................................................. 9
找出控制器與連接埠的位置 ......................................... 10
關於指示燈 .................................................................. 17
連接電源...................................................................... 18
使用電池...................................................................... 19
安全地關閉電腦 ........................................................... 25
使用省電模式............................................................... 26
更新電腦...................................................................... 28
使用您的 VAIO 電腦.......................................................... 29
使用鍵盤...................................................................... 30
使用觸控板 .................................................................. 31
使用特殊功能按鈕 ....................................................... 32
使用內建攝影機 ........................................................... 33
使用光碟機 .................................................................. 34
使用 Memory Stick ...................................................... 42
使用其他模組 / 記憶卡 ................................................. 48
使用網際網路............................................................... 55
>
使用網路 (LAN) ............................................................57
使用無線區域網路 ........................................................58

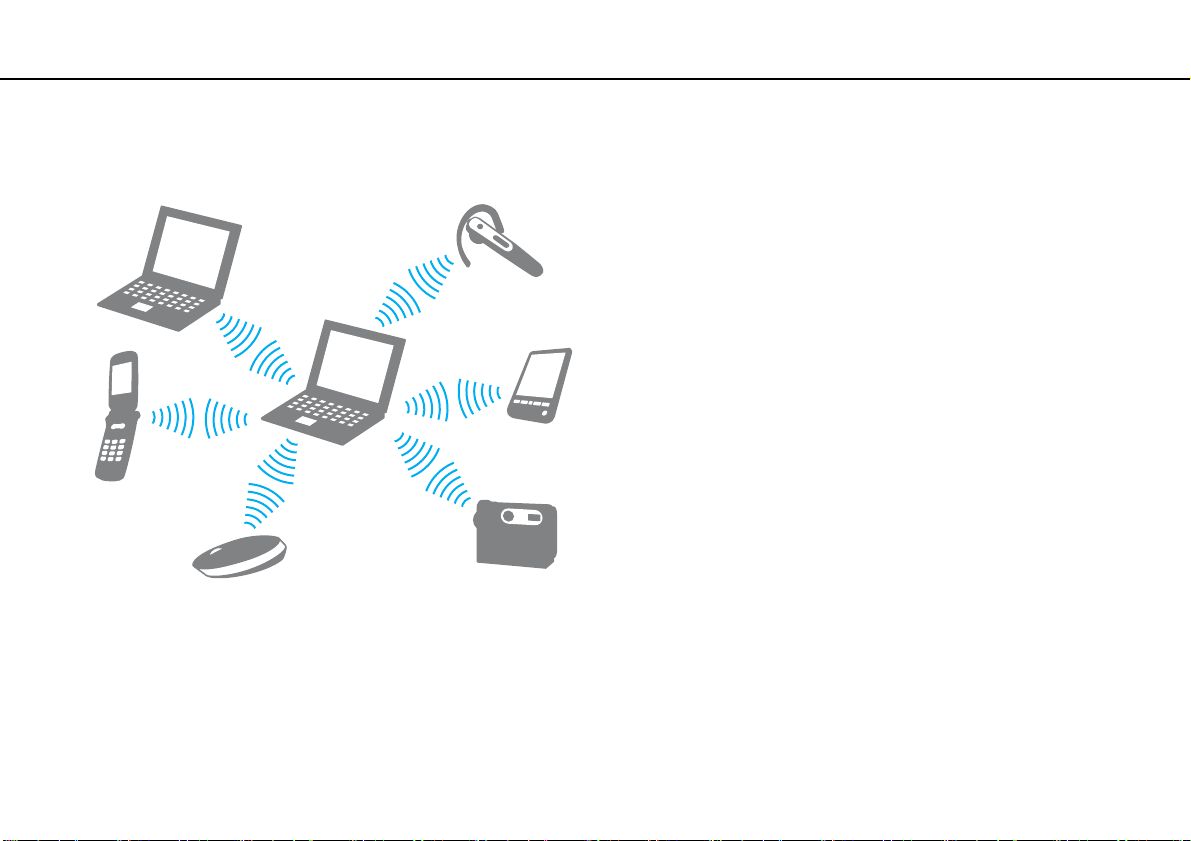

使用藍牙功能 ...............................................................65
使用指紋驗證 ...............................................................71
使用 TPM .....................................................................78
使用週邊裝置.....................................................................85
使用雜訊消除耳機 ........................................................86

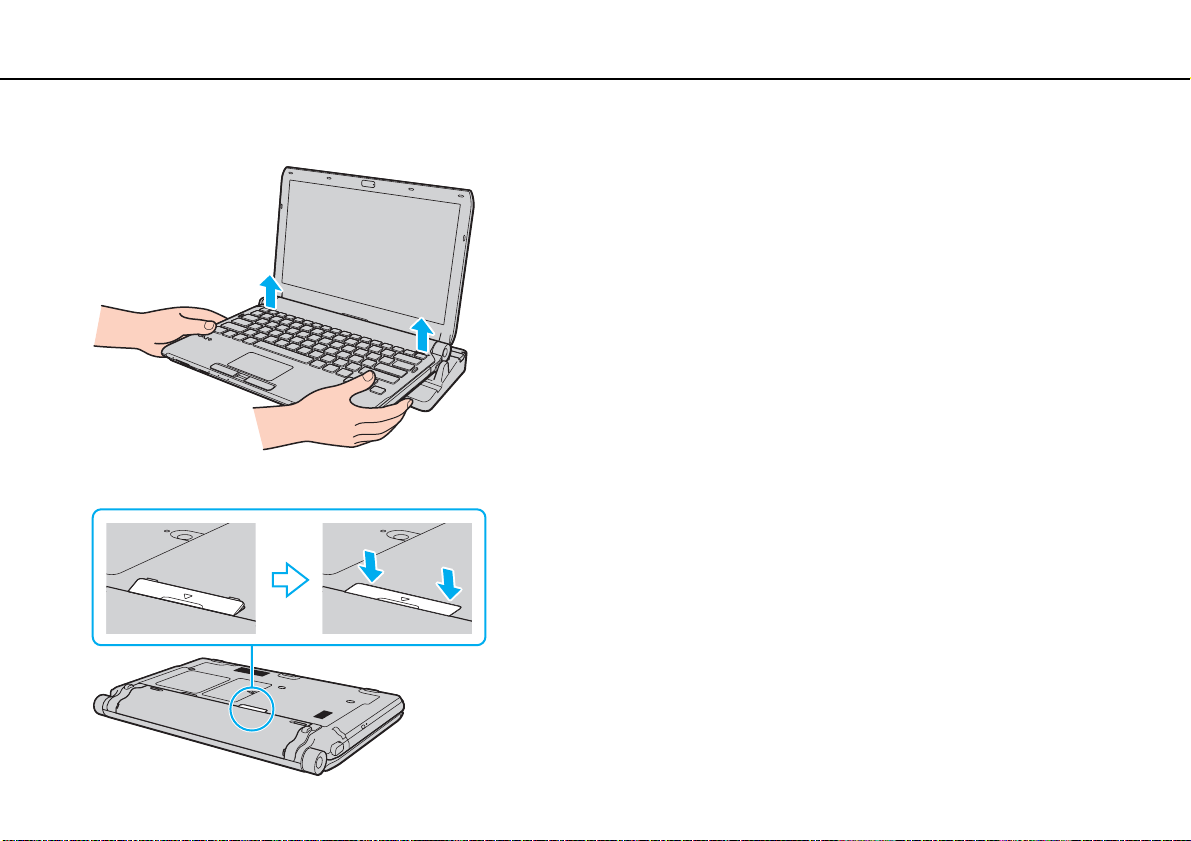

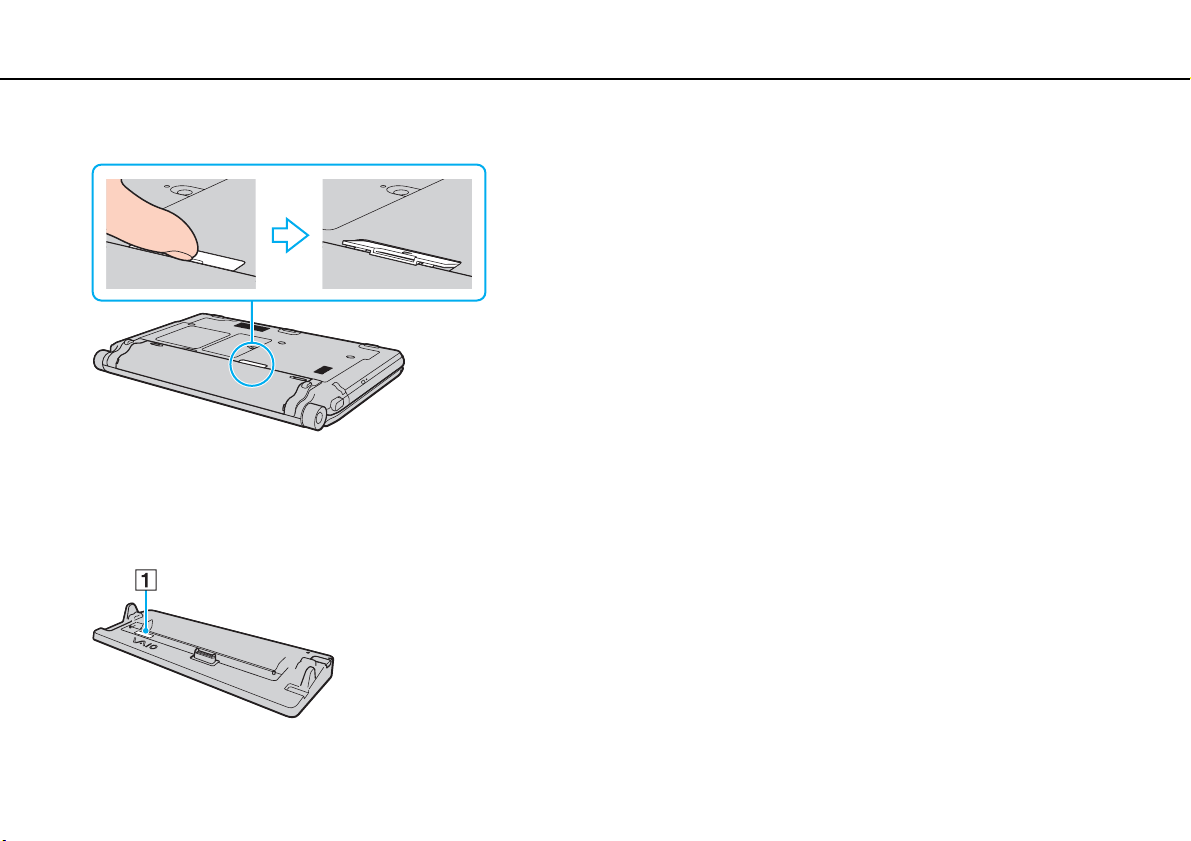

連接擴充基座 ...............................................................92
連接外部喇叭或耳機 ..................................................100
連接外部顯示器 .........................................................101
選擇顯示模式 .............................................................107
使用多部顯示器功能 ..................................................108
連接外部麥克風 .........................................................110
連接 USB 裝置...........................................................111
連接 i.LINK 裝置 ........................................................113
自訂您的 VAIO 電腦 ........................................................115
設定密碼 ....................................................................116
®
使用 Intel
使用 VAIO Control Center .........................................128
使用 VAIO 電源管理 ..................................................129
虛擬化技術...............................................127
2
nN
Page 3
>
3
nN
設定數據機 ................................................................ 130
保護硬碟.................................................................... 131
升級您的 VAIO 電腦........................................................ 132
新增和移除記憶體 ..................................................... 133
注意事項 ......................................................................... 139
安全資訊.................................................................... 140
維護資訊.................................................................... 143
使用電腦.................................................................... 144
使用 LCD 螢幕........................................................... 147
使用電源.................................................................... 148
使用內建攝影機 ......................................................... 149
使用光碟.................................................................... 150
使用電池.................................................................... 151
使用 Memory Stick .................................................... 152
使用內建儲存裝置 ..................................................... 153
使用指紋驗證............................................................. 154
使用 TPM .................................................................. 155
疑難排除 ......................................................................... 156
電腦 ........................................................................... 158
系統安全性 ................................................................ 165
電池 ........................................................................... 166
內建攝影機 ................................................................ 168
網際網路 ....................................................................170
網路 ...........................................................................172
藍牙技術 ....................................................................176
光碟 ...........................................................................180
顯示器 ........................................................................184
列印 ...........................................................................188
麥克風 ........................................................................189
喇叭 ...........................................................................190
觸控板 ........................................................................191
鍵盤 ...........................................................................192
軟碟 ...........................................................................193
音訊 / 視訊 .................................................................194
Memory Stick .............................................................197
週邊裝置 ....................................................................198
擴充基座 ....................................................................199
商標 .................................................................................200
注意事項 ..........................................................................202
Page 4
請先閱讀 >
4
nN
請先閱讀
恭喜您購買此 Sony VAIO® 電腦，同時歡迎您使用电子版硬體指南！ Sony 綜合了音訊、視訊、計算和通訊領域的尖端科技，
為您提供極致的個人電腦使用體驗。
!
本使用說明書所示外觀可能與您電腦的外觀略有差異。
如何查看規格
您的電腦可能未配備某些功能、選件及隨機附件。
若要查看您電腦的設定，請參閱規格 （隨附於電腦）。
Page 5
請先閱讀 >
深入瞭解您的 VAIO 電腦
深入瞭解您的 VAIO 電腦
本節提供有關 VAIO 電腦的支援資訊。
1. 書面印刷的說明文件
❑ 快速入門指南 — 零組件連接、設定資訊等的簡介。
❑ 規格 — VAIO 電腦的硬體設定。
❑ 還原和疑難排除指南
❑ 安全規定
2. 電子版文件
❑ VAIO 使用說明書 — 關於 VAIO 電腦的一般資訊和技術支援。
若要存取 VA IO 使用說明書，請按兩下桌面上的 VAIO 使用說明書 。
❑ Windows 說明及支援 — 綜合資源，可提供務實建議、教學課程及示範，以幫助您學習使用電腦。
若要存取 Windows 說明及支援，請按一下開始 和說明及支援，或按住 Microsoft Windows 鍵不放，然後按 F1 鍵。
5
nN
Page 6
請先閱讀 >
深入瞭解您的 VAIO 電腦
3. 支援網站
如果對電腦有任何問題，您可以造訪以下 VAIO 線上網站進行疑難排除：
6
nN
❑ http://www.sony-asia.com/support/vaio/
❑ http://scs.sony.co.kr/
❑ http://service.sony.com.tw/
以電話聯絡 VAIO Helpdesk 之前，請先嘗試閱讀隨附的說明文件及造訪其他的 Sony 網站來解決問題。
❑ 如需其他 Sony 產品的資訊，請造訪 http://www.sony.net
❑ 如需可購買的選購配件資訊，請造訪下列網站：
❑ http://vaio-online.sony.com/
❑ http://vaio-online.sony.co.kr/
❑ http://www.sonystyle.com.tw/vaio/
（韓文）
（繁體中文）
（英文）
（韓文）
（英文）
網站。
（繁體中文）
Page 7
請先閱讀 >
7
人體工學考量
nN
人體工學考量
您的電腦可以作為攜帶式裝置，在各種不同的環境中使用。不論是於固定的環境中還是隨身攜帶使用電腦，都應注意下列人
體工學方面的考量：
❑ 電腦的位置 — 將電腦擺在您的正前方。使用鍵盤或指標裝置時，前臂要保持水平，手腕擺在輕鬆舒適的位置。上臂在身
體兩側自然下垂。使用電腦時請經常休息。過度使用電腦可能會導致眼睛、肌肉或肌腱緊張。
❑ 家具與姿勢 — 坐在有良好靠背支撐的椅子上。調整椅子的水平高度，讓雙腳平放在地面上。擱腳裝置或許可以讓您更舒
適。坐姿要放鬆而挺直，避免彎腰駝背或過度向後仰靠。
❑ 電腦顯示器的檢視角度 — 利用顯示器的傾斜功能找出最佳位置。將顯示器的傾斜度調整到最佳位置，可以降低眼睛緊張
和肌肉疲勞的程度。請同時調整顯示器的亮度。
Page 8
請先閱讀 >
8
人體工學考量
nN
❑ 照明 — 選擇窗戶和照明不會在顯示器上產生炫光和反光的地方。請使用間接照明，避免在顯示器上形成亮點。適當的照
明可以使您更舒適，並提高工作效率。
❑ 外部顯示器的擺放位置 — 使用外部顯示器時，要擺放於具有適當距離能舒適觀看的位置。當您坐在顯示器前面時，顯示
螢幕要與您的眼睛一樣高或略低一些。
Page 9
開始使用 >
開始使用
本節將說明如何開始使用 VAIO 電腦。
❑ 找出控制器與連接埠的位置 （第 10 頁）
❑ 關於指示燈 （第 17 頁）
❑ 連接電源 （第 18 頁）
❑ 使用電池 （第 19 頁）
❑ 安全地關閉電腦 （第 25 頁）
❑ 使用省電模式 （第 26 頁）
❑ 更新電腦 （第 28 頁）
9
nN
Page 10
開始使用 >
找出控制器與連接埠的位置
找出控制器與連接埠的位置
請花點時間找出隨後諸頁所示的控制器和連接埠。
!
由於規格不同，本說明書中所示外觀可能與您的電腦外觀有差異。在某些國家或地區，外觀也可能有所不同。
正面
A 數字鍵盤鎖定指示燈 （第 17 頁）
B 大寫鎖定指示燈 （第 17 頁）
C 捲動鎖定指示燈 （第 17 頁）
D 內建 MOTION EYE 攝影機 （第 33 頁）
E 內建 MOTION EYE 攝影機指示燈 （第 17 頁）
F LCD 螢幕 （第 147 頁）
G 環境亮度感測器 （第 186 頁）
測量週邊環境亮度，以便將 LCD 亮度自動調整至最佳等級。
H 鍵盤 （第 30 頁）
I 觸控板 （第 31 頁）
J 左按鈕 （第 31 頁）

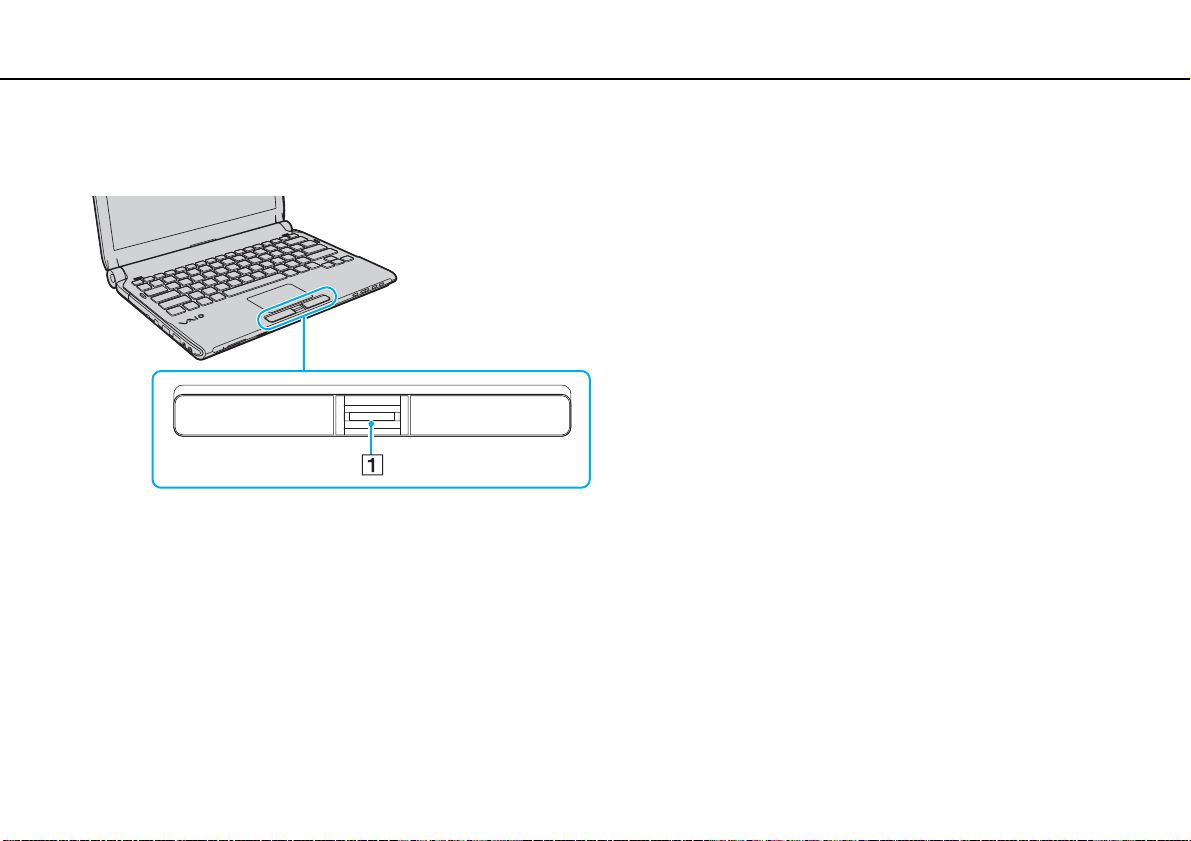

K 指紋感測器 （第 71 頁）
L 右按鈕 （第 31 頁）
10
nN
Page 11
開始使用 >
找出控制器與連接埠的位置
A 媒體存取指示燈 （第 17 頁）

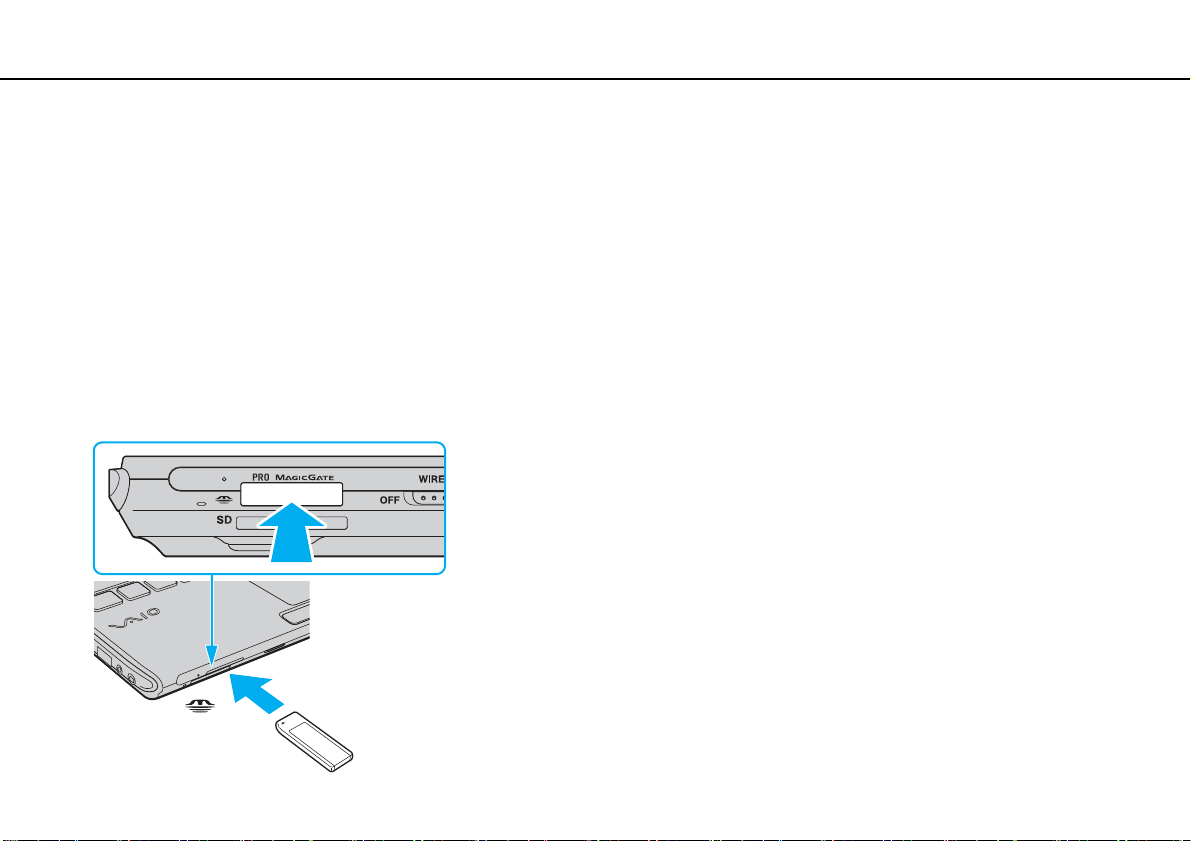

B Memory Stick 插槽
*
（第 42 頁）
C WIRELESS 指示燈 （第 17 頁）
D 充電指示燈 （第 17 頁）
E 磁碟機指示燈 （第 17 頁）
F 內建麥克風 （單聲道）

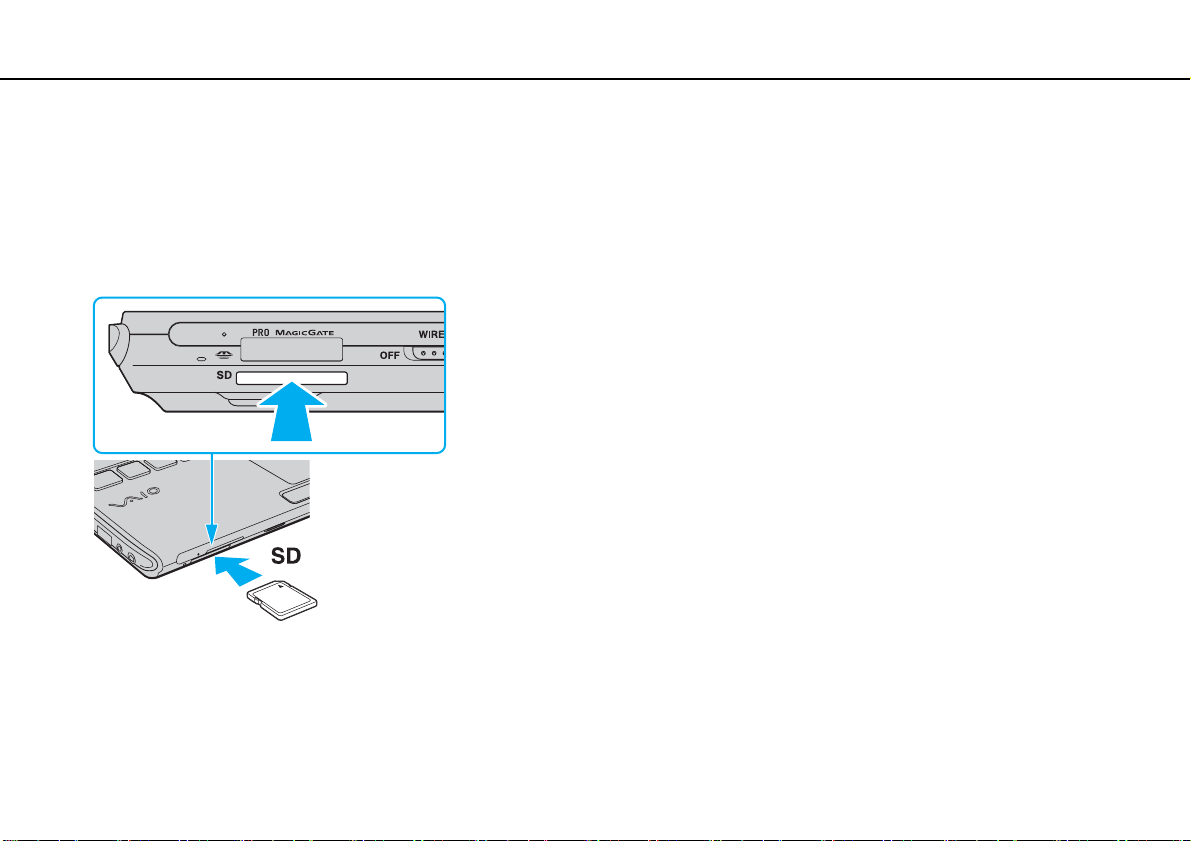

G SD 記憶卡插槽 （第 51 頁）
H WIRELESS 開關 （第 58 頁）、（第 65 頁）
I 內建喇叭 （立體聲）
J 靜音按鈕 （第 32 頁）
K 音量控制按鈕 （第 32 頁）
L S1 按鈕 （第 32 頁）
M 光碟機退出按鈕 （第 32 頁），（第 34 頁）
* 您的電腦支援標準尺寸和 Duo 尺寸的 Memory Stick。
11
nN
Page 12
開始使用 >
找出控制器與連接埠的位置
背面
A 電池連接器 （第 19 頁）
12
nN
Page 13
開始使用 >
找出控制器與連接埠的位置
右側
A 光碟機 （第 34 頁）
B 手動退出孔 （第 180 頁）
C 光碟機指示燈 （第 17 頁）
D 備用光碟機退出按鈕 （第 34 頁）
E 監視器連接埠 （第 101 頁）
F 電源按鈕 / 電源指示燈 （第 17 頁）
13
nN
Page 14
開始使用 >
找出控制器與連接埠的位置
左側
A DC IN （直流電源輸入）連接埠 （第 18 頁）
B 通風口
C 安全插槽
D ExpressCard/34 插槽 （第 48 頁）
E i.LINK 4 針腳 (S400) 連接埠 （第 113 頁）
F 高速 USB (USB 2.0) 連接埠
*1
（第 111 頁）
G 麥克風插孔 （第 110 頁）

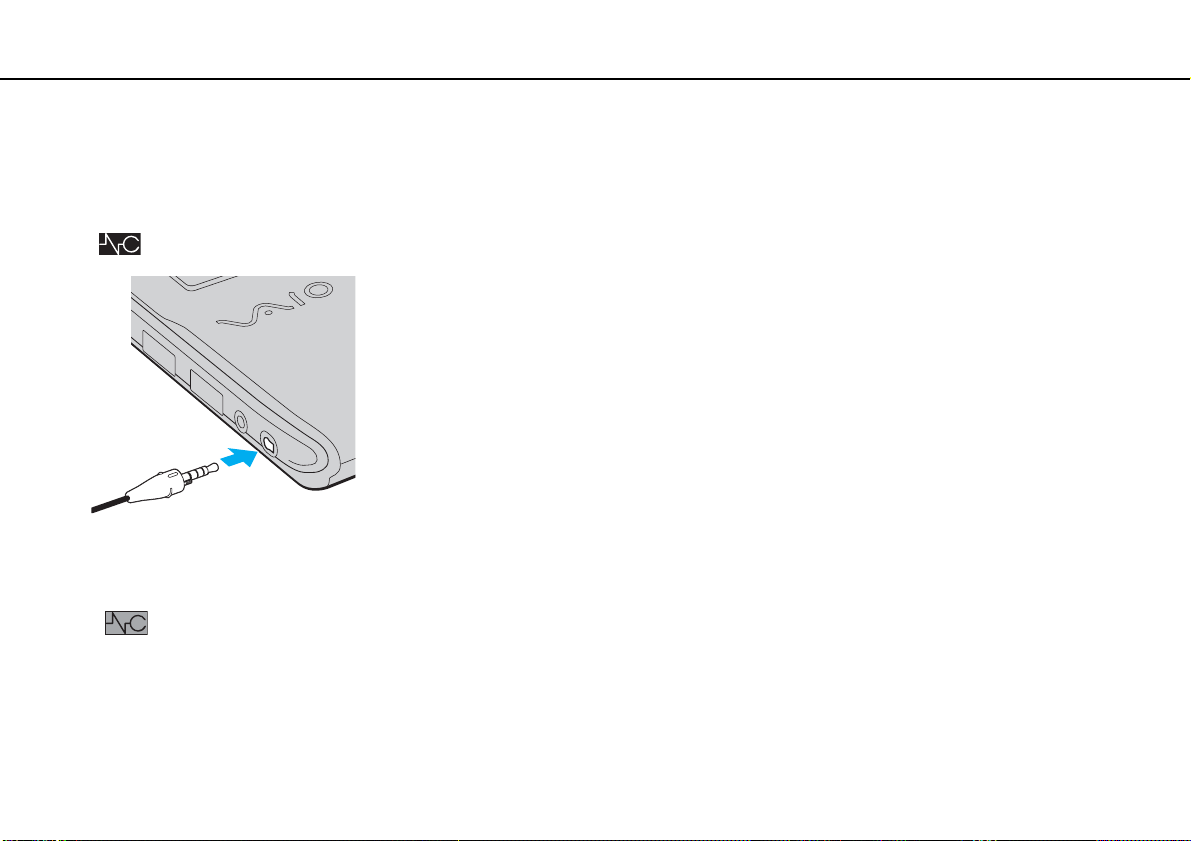

H 耳機插孔
*1
支援高速 / 全速 / 低速。
*2
雖然帶迷你插頭的耳機或喇叭均可連接至該形狀的插孔，但建議您
連接隨附的雜訊消除耳機，以便充分利用內建的雜訊消除功能。
*2
（第 100 頁），（第 86 頁）
14
nN
Page 15
開始使用 >
找出控制器與連接埠的位置
A 連接埠的蓋子
打開連接埠的蓋子才能接觸其後的連接埠。
請推出連接埠的蓋子，然後將蓋子輕輕地拉出，直到從插槽完
全取出。
B 網路 (LAN) 連接埠 （第 57 頁）
C HDMI 輸出連接埠
D 數據機連接埠
* 僅所選機型配備。
*
（第 105 頁）
*
（第 55 頁）
15
nN
Page 16
開始使用 >
找出控制器與連接埠的位置
底部
A 通風口
B 擴充基座連接器 （第 93 頁）
C 記憶體模組倉蓋 （第 133 頁）
16
nN
Page 17
開始使用 >
關於指示燈
關於指示燈
您的電腦配備有下列指示燈：
指示燈 功能
電源 1 當電腦開啟時，會發出綠光；當電腦處於睡眠模式時，會緩緩閃動橘光；當電腦處於休眠模式或關機時，指示
充電
內建 MOTION EYE 攝影機
媒體存取 對記憶卡 （如 Memory Stick 和 SD 記憶卡） 進行資料存取時指示燈亮起。（當這個指示燈亮起時，請勿讓電腦
光碟機 對光碟機進行資料存取時指示燈亮起。指示燈未亮起時，表示目前並未使用光碟媒體。
燈會關閉。
電池充電時亮起。有關詳細資訊，請參閱為電池充電 （第 22 頁）。
使用內建攝影機時亮起。
進入睡眠模式或關閉電腦。） 指示燈未亮起時，表示目前並未使用記憶卡。
17
nN
磁碟機
數字鍵盤鎖定
大寫鎖定
捲動鎖定
WIRELESS
內建儲存裝置或光碟機執行資料存取時亮起。當這個指示燈亮起時，請勿讓電腦進入睡眠模式或關閉電腦。
按下 Num Lk 鍵可啟用數字鍵盤。再按一次可停用數字鍵盤。當指示燈未亮起時，表示未啟用數字鍵盤。
按下 Caps Lock 鍵可輸入大寫字母。當這個指示燈亮起時，如果按下 Shift 鍵，則輸入的字母會顯示為小寫。
再按一次 Caps Lock 鍵，指示燈將熄滅。當大寫鎖定指示燈熄滅時，則恢復為一般的輸入模式。
按下 Fn+Scr Lk 鍵可變更顯示器的捲動方式。當捲動鎖定指示燈熄滅時，則恢復為一般的捲動模式。Scr Lk 鍵
的功能依您所使用的程式而異，而且並非所有程式都能使用這項功能。
啟用一個或多個無線選項時亮起。
Page 18
開始使用 >
連接電源
連接電源
您可以使用交流電源轉接器或充電電池為電腦提供電力。
使用交流電源轉接器
如果電腦直接連接至交流電源，同時也安裝了電池，則會使用來自交流電源插座的電源。
✍
本電腦僅限使用隨附的交流電源轉接器。
若要使用交流電源轉接器
1 將電源線 (1) 的一端插入交流電源轉接器 (3)。
2 將電源線的另一端插入交流電源插座 (2)。
3 將交流電源轉接器 (3) 的電纜插入電腦或選購的擴充基座上的 DC IN （直流電源輸入）連接埠 (4)。
18
nN
✍
若要完全中斷電腦與交流電源的連接，請拔除交流電源轉接器。
請確保您能夠方便地使用交流電源插座。
如果打算長時間不使用電腦，應讓電腦進入休眠模式。請參閱使用休眠模式 （第 27 頁）。
Page 19
開始使用 >
使用電池
使用電池
電腦隨附的電池在您購買時並沒有完全充滿電。
安裝 / 取出電池
若要安裝電池
1 關閉電腦並合上 LCD 螢幕。
2 向內撥動電池 LOCK 開關 (1)。
19
nN
Page 20
開始使用 >
使用電池
3 將電池傾斜推入電池室，直到電池室兩邊的凸出部分 (2) 吻合電池兩邊的 U 形凹槽 (3) 為止。
4 將電池向下按進電池室，直到卡入定位為止。
20
nN
5 向外撥動電池 LOCK 開關，將電池固定在電腦上。
Page 21
開始使用 >
使用電池
若要取出電池
!
如果電腦開啟且未連接交流電源轉接器時取出電池，或者電腦處於睡眠模式時取出電池，資料可能會因此遺失。
1 關閉電腦並合上 LCD 螢幕。
2 向內撥動電池 LOCK 開關 (1)。
3
將電池的 RELEASE 閂
!
為了您的安全，強烈建議您使用 Sony 專為 VAIO 電腦提供的符合品質保證標準的原廠充電電池及交流電源轉接器。某些 VAIO 電腦可能
僅限使用 Sony 原廠電池。
(2)
向內滑動並固定住，再將指尖插入電池上的扣片
(3)
下，然後依照箭頭方向將電池掀起脫離電腦
21
nN
。
Page 22
開始使用 >
使用電池
為電池充電
電腦隨附的電池在您購買時並沒有完全充滿電。
若要為電池充電
1 安裝電池。
2 將交流電源轉接器連接到電腦上。
電池充電時，充電指示燈會亮起。當電池充電量接近您在電池充電功能中選擇的最大充電量時，充電指示燈會熄滅。
充電指示燈狀態 意義
橘色亮起 電池正在充電。
閃爍，同時電源指示燈綠色亮起 電池電量即將耗盡。（正常模式）
閃爍，同時電源指示燈橘色亮起 電池電量即將耗盡。（睡眠模式）
快速閃爍橘光 由於電池出現故障或未固定電池而發生電池錯誤。
!
請按本使用說明書所述對電池進行首次充電。
22
nN
Page 23
開始使用 >
使用電池
✍
電腦直接連接至交流電源時，將電池保留在電腦中。電池會在您使用電腦時持續充電。
當電池電量耗盡，充電及電源指示燈同時閃爍時，您應該連接交流電源轉接器為電池重新充電；或者關閉電腦，然後安裝完全充電的
電池。
電腦隨附的電池是鋰電池，隨時都可以重新充電。為已部分放電的電池充電，並不會影響電池壽命。
利用 VAIO Control Center 啟動電池充電功能的電池維護功能夠延長電池使用時間。
如果某些軟體應用程式或週邊裝置正在使用，則即使剩餘的電池電量很少，電腦也不會進入休眠模式。為避免在使用電池電源時遺失
資料，應該經常儲存資料，並且以手動方式啟動電源管理模式，例如：睡眠或休眠。
如果電池的電量在您的電腦進入睡眠模式時用盡，則您會遺失所有未儲存的資料，而且無法回到先前的工作狀態。因此，為避免遺失
資料，應該經常儲存資料。
23
nN
Page 24
開始使用 >
使用電池
延長電池使用時間
當電腦靠電池電源運行時，可以使用下列方法來延長電池使用時間。
❑ 調低電腦螢幕的 LCD 亮度。
❑ 使用省電模式。有關詳細資訊，請參閱使用省電模式 （第 26 頁）。
❑ 變更電源選項上的省電設定。有關詳細資訊，請參閱使用 VAIO 電源管理 （第 129 頁）。
❑ 利用 VAIO Control Center 將長效電池壽命桌布設定中的桌布設為桌面背景。
24
nN
Page 25
開始使用 >
安全地關閉電腦
安全地關閉電腦
為避免遺失尚未儲存的資料，請確保依下列說明正確地關閉電腦。
若要關閉電腦
1 關閉所有連接至電腦的週邊裝置。
2 按一下開始和關機按鈕。
3 回應所有就儲存文件或考慮其他使用者事宜提出警告的提示，等待電腦自動關機。
電源指示燈會熄滅。
25
nN
Page 26
開始使用 >
26
使用省電模式
nN
使用省電模式
您可以利用電源管理設定節省電池電量。除了正常作業模式外，您的電腦還有兩種獨特的省電模式以滿足您的偏好：睡眠和
休眠。
!
如果打算長時間不使用電腦，同時電腦沒有連接交流電源，請讓電腦進入休眠模式或將其關閉。
如果電池的電量在您的電腦進入睡眠模式時用盡，則您會遺失所有未儲存的資料，而且無法回到先前的工作狀態。因此，為避免遺失
資料，應該經常儲存資料。
模式 說明
正常模式 這是電腦在使用時的正常狀態。電腦處於此模式時，綠色電源指示燈會亮起。
睡眠模式 睡眠模式會關閉 LCD 螢幕，並將內建儲存裝置和 CPU 設定為低耗電模式。電腦處於模式時，橘色電源指示燈
會緩緩閃爍。電腦從睡眠模式恢復的速度比從休眠模式恢復快。但是，睡眠模式使用的電力卻比休眠模式多。
休眠模式 電腦處於休眠模式時，會將系統的狀態儲存在內建儲存裝置上，電源將關閉。即使電池電量用盡，也不會遺失
資料。電腦處於此模式時，電源指示燈會熄滅。
Page 27
開始使用 >
使用省電模式
使用睡眠模式
若要啟動睡眠模式
按一下開始，指向關機按鈕旁邊的箭頭 ，再按一下睡眠。
若要恢復正常模式
❑ 按任意鍵。
❑ 按下電腦上的電源按鈕。
!
如果按住電源按鈕超過四秒鐘，電腦會自動關閉。您將遺失所有未儲存的資料。
使用休眠模式
若要啟動休眠模式
按 Fn+F12 鍵。
或者按一下開始，指向關機按鈕旁邊的箭頭，再按一下休眠。
!
請勿在電源指示燈熄滅之前移動電腦。
27
nN
若要恢復正常模式
按下電源按鈕。
!
如果按住電源按鈕超過四秒鐘，電腦會自動關閉。
Page 28
開始使用 >
更新電腦
更新電腦
請確定已使用下列軟體應用程式在電腦上安裝最新的更新，以便使電腦可以更有效率地運作。
❑ Windows Update
依序按一下開始、所有程式、 Windows Update，然後按照螢幕指示進行操作。
❑ VAIO Update 4
依序按一下開始、所有程式、 VAIO Update 4 和移至 VAIO Web 支援，然後按照螢幕指示進行操作。
!
您的電腦必須先連線到網際網路才能下載更新。
28
nN
Page 29
使用您的 VA I O 電腦 >
使用您的 VAIO 電腦
本節將說明如何使用 VAIO 電腦發揮最大效益。
❑ 使用鍵盤 （第 30 頁）
❑ 使用觸控板 （第 31 頁）
❑ 使用特殊功能按鈕 （第 32 頁）
❑ 使用內建攝影機 （第 33 頁）
❑ 使用光碟機 （第 34 頁）
❑ 使用 Memory Stick （第 42 頁）
❑ 使用其他模組 / 記憶卡 （第 48 頁）
❑ 使用網際網路 （第 55 頁）
❑ 使用網路 (LAN) （第 57 頁）
❑ 使用無線區域網路 （第 58 頁）
❑ 使用藍牙功能 （第 65 頁）
29
nN
❑ 使用指紋驗證 （第 71 頁）
❑ 使用 TPM （第 78 頁）
Page 30
使用您的 VA I O 電腦 >
使用鍵盤
使用鍵盤
鍵盤有一些額外的鍵可以執行特定機型的任務。
Fn 鍵的組合與功能
某些鍵盤功能必須在作業系統完成啟動之後才能使用。
組合 / 功能 功能
Fn + 8 (F5/F6)：亮度控制 變更電腦螢幕的 LCD 亮度。
若要增加亮度，請按住 Fn+F6 鍵，或者按 Fn+F6 鍵，然後按 M 或 , 鍵。
若要降低亮度，請按住 Fn+F5 鍵，或者按 Fn+F5 鍵，然後按 m 或 < 鍵。
30
nN
Fn + /T (F7)：顯示輸出
Fn + / (F9/F10)：縮放
Fn + (F12)：休眠
在電腦螢幕、外部顯示器、二者同時輸出及作為單一桌面使用的多部顯示器之間切換顯示輸
出。按 Enter 鍵選擇顯示輸出。
!
在顯示輸出對象為外部顯示器時斷開顯示電纜和電腦的連接，電腦螢幕將會不顯示內容。在此
情況下，請在按住 Fn 鍵的同時按兩下 F7 鍵，然後按 Enter 鍵將顯示輸出切換到電腦螢幕。
根據電腦上的作業系統，可能不支援多部顯示器。
變更顯示在某些軟體上之影像或文件的大小。
若要讓畫面看起來更小更遠 （縮小），請按 Fn+F9 鍵。
若要讓畫面看起來更大更近 （放大），請按 Fn+F10 鍵。
請參閱 VAIO Control Center 中的說明檔案，以取得詳細資訊。
耗電量最低的模式。執行這個指令時，系統和連接的週邊裝置的狀態會儲存至內建儲存裝置，
而且系統電源會關閉。若要系統恢復原來狀態，請按電源按鈕開啟電源。
如需電源管理的詳細資訊，請參閱使用省電模式 （第 26 頁）。
Page 31
使用您的 VA I O 電腦 >
使用觸控板
使用觸控板
利用觸控板可以指向、選擇、拖曳以及捲動螢幕上的物件。
動作 說明
指向 在觸控板 (1) 上滑動手指，將指標 (2) 置於項目或物件上。
按一下 按左按鈕 (3) 一次。
按兩下 連按左按鈕兩次。
按一下右鍵 按右按鈕 (4) 一次。在許多應用程式中，此動作會顯示上下文相關的快顯功能表 （如果有）。
拖曳 按住左按鈕，同時在觸控板上滑動手指。
捲動 沿著觸控板右緣滑動手指可以垂直捲動。沿著觸控板底部邊緣滑動手指可以水平捲動。一旦進行垂直或水平捲動，便可
在觸控板上繞圈移動手指來保持捲動，同時手指不要脫離觸控板 （只有支援觸控板捲動功能的應用程式才能使用捲動
功能）。
31
nN
✍
電腦連接滑鼠時，可以停用 / 啟用觸控板。若要變更觸控板設定，請使用 VAIO Control Center。
!
停用觸控板前請務必先連接滑鼠。如果還沒接上滑鼠就停用觸控板，則只能使用鍵盤進行指標操作。
Page 32
使用您的 VA I O 電腦 >
使用特殊功能按鈕
使用特殊功能按鈕
您的電腦附有特殊按鈕，可協助您使用電腦的特殊功能。
特殊功能按鈕 功能
% 靜音按鈕 開啟或關閉音量
- 2 + 音量控制按鈕 調低 (-) 或調高 (+) 音量。
32
nN
S1 按鈕 執行預設指定給按鈕的對應工作。
Z 光碟機退出按鈕 退出光碟機托盤。
您可以使用 VAIO Control Center 來變更指定功能。
若此按鈕不工作，請嘗試使用光碟機上的備用光碟機退出按鈕。
Page 33
使用您的 VA I O 電腦 >
使用內建攝影機
使用內建攝影機
您的電腦配備有內建 MOTION EYE 攝影機。
您可以使用預先安裝的影像擷取軟體，執行下列作業：
❑ 擷取靜態影像與影片
❑ 感應並擷取物件移動以進行監控
❑ 編輯擷取的資料
開啟電腦便會啟用內建攝影機。
使用適當的軟體即可召開視訊會議。
!
啟動或結束即時傳訊軟體或視訊編輯軟體，並不會啟動或關閉內建攝影機。
在使用內建攝影機時，請勿將電腦置於睡眠或休眠模式。
若要使用預先安裝的影像擷取軟體
1 按一下開始、所有程式、 ArcSoft WebCam Companion 3，然後按一下 WebCam Companion 3。
2 按一下主視窗內所需的圖示。
如需軟體的使用詳細說明，請參閱軟體所附的說明檔案。
33
nN
在暗處擷取影像或影片時，請按一下主視窗內的擷取圖示，然後按一下網路攝影機設定圖示，並在內容視窗內選擇弱光或弱光補償選項
。
Page 34
使用您的 VA I O 電腦 >
使用光碟機
使用光碟機
您的電腦配備了內建光碟機。
您的電腦可能未配備本節所述的功能和選件。
若要查看您電腦的設定，請參閱規格。

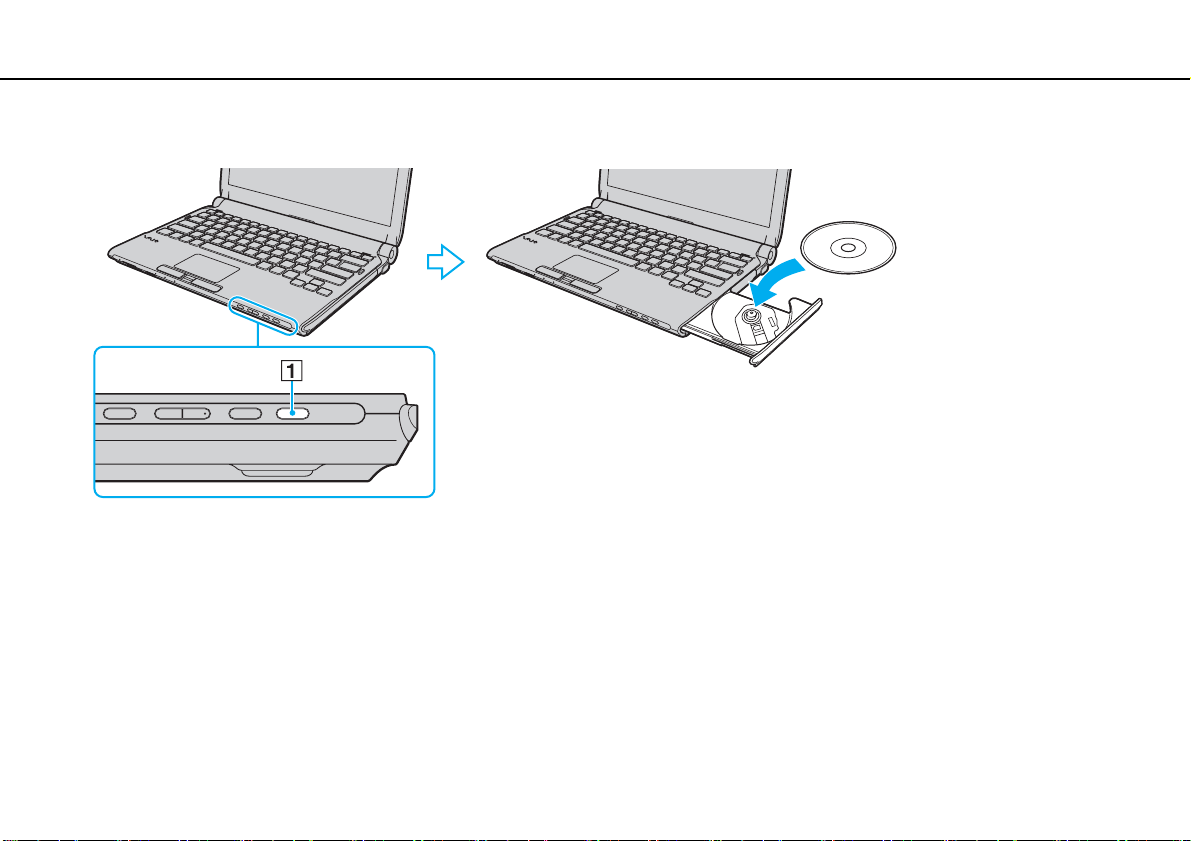

若要插入光碟
1 開啟電腦。
2 按光碟機退出按鈕 (1) 打開光碟機。
光碟機托盤會滑出。
!
如果 VAIO 電源管理停用光碟機的電源，使用光碟機退出按鈕退出光碟機托盤需要一點時間。
如果此光碟機退出按鈕不工作，請嘗試使用光碟機上的備用光碟機退出按鈕。但是，如果 VAIO 電源管理停用光碟機的電源，則備用光
碟機退出按鈕會無法使用。
34
nN
Page 35
使用您的 VA I O 電腦 >
使用光碟機
3 將光碟標籤面朝上置於光碟機托盤中央，並且輕推下去直到光碟卡入定位。
4 輕推光碟機托盤以將其關上。
!
當電腦處於省電模式 （睡眠或休眠）時，請勿取出光碟。在取出光碟之前，請務必先讓電腦返回至正常模式。
35
nN
Page 36
使用您的 VA I O 電腦 >
使用光碟機
支援的光碟媒體
您的電腦是否可以播放和燒錄 CD、 DVD 和 Blu-ray Disc™ 媒體，取決於您所購買的機型。
請參閱下面的參照表，瞭解不同光碟機所支援的媒體類型。
CD-
視訊 CD音樂
ROM
DVD± RW/
±R DL/RAM
藍光光碟
複合藍光光碟
*1
您電腦上的 DVD±RW/RAM 光碟機不支援 DVD-RAM 片匣。請使用無片匣光碟或具有卸除式片匣的光碟。
*2
不支援將資料寫入符合 DVD-RAM 版本 1.0 的單面 DVD-RAM 光碟 (2.6 GB)。
不支援 DVD-RAM 版本 2.2/12X 倍速 DVD-RAM 修訂版 5.0 光碟。
*3
您電腦上的藍光光碟機不支援版本 1.0 格式的 BD-RE 光碟媒體和具有片匣的藍光光碟媒體。
*4
支援將資料寫入 BD-R Part1 版本 1.1/1.2/1.3 光碟 （單層光碟容量為 25 GB、雙層光碟容量為 50 GB）與 BD-RE Part1 版本 2.1 光碟 （單層光碟容量為
25 GB、雙層光碟容量為 50 GB）。
*5
不支援將資料寫入超高速 CD-RW 光碟。
PPPP
PPPP
PPPP
CD
CD
Extra
CD-R/RWDVD-
*5
PR
*5
PR
*5
PR
DVD-
ROM
P P PR PR PR PR PR – –
PPPRPRPPPRP
P P PR PR PR PR PR P P
DVD-R/RWDVD+R/RWDVD+R DL
Video
（雙層）
DVD-R DL
（雙層）
PR：可播放且可燒錄
P：可播放但不可燒錄
–：不可播放且不可燒錄
DVD-
RAM
*1 *2
BDROM
BD-R/RE
PR
36
nN
*3
*4
Page 37
使用您的 VA I O 電腦 >
使用光碟機
!
本產品可用於播放符合光碟 (CD) 標準的光碟。 DualDisc 和某些以版權保護技術編碼的音樂光碟不符合光碟 (CD) 標準。因此，這些光碟
可能無法與本電腦相容。
購買預錄的光碟或空白光碟供 VAIO 電腦使用時，請仔細閱讀光碟包裝上的注意事項，確認播放和錄製功能皆與電腦的光碟機相容。
Sony 並不保證 VAIO 光碟機能相容於不符合正式 「CD」、「DVD」或 「藍光光碟」標準的光碟。使用不符合標準的光碟可能會對您的
VAIO 電腦造成嚴重損壞，或造成軟體衝突而導致系統當機。
如果需要查詢光碟格式，請聯絡預錄光碟的出版商或可錄製光碟的製造商。
不支援 8 公分光碟寫入。
!
若要連續播放受著作權保護的藍光光碟媒體，請更新 AACS 金鑰。更新 AACS 金鑰需要連線到網際網路。
與其他光學媒體裝置相同，情境因素可能會限制相容性或導致藍光光碟媒體無法播放。 VAIO 電腦可能不支援播放以高位元率 AVC 或
VC1 格式錄寫於封裝媒體的影片。
DVD 和 BD-ROM 光碟媒體上的某些內容需要地區設定。如果光碟機上的地區設定和光碟上的地區代碼不相符，則無法播放。
除非外部顯示器與高頻寬數位內容保護 (HDCP) 標準相容，否則無法播放或檢視受著作權保護的藍光光碟媒體上的內容。
某些內容可能將視訊輸出限制為標準清晰度或禁止類比視訊輸出。當透過數位連線輸出視訊訊號 （如 HDMI 連線或 DVI 連線）時，強
烈建議您建置數位 HDCP 相容環境，以獲得最佳相容性和最高畫質。
37
nN
將資料寫入光碟或播放光碟時，請關閉所有記憶體常駐公用程式軟體，這麼做可能會造成電腦故障。
Page 38
使用您的 VA I O 電腦 >
38
使用光碟機
nN
使用光碟機時的注意事項
將資料寫入光碟時的注意事項
❑ 只能使用圓形光碟。請勿使用任何其他形狀 （星形、心形、卡片形等）的光碟，否則可能會損壞光碟機。
❑ 在光碟機將資料寫入光碟時，請勿撞擊或搖動電腦。
❑ 在光碟機將資料寫入光碟時，請勿插上或拔除電源線或交流電源轉接器。
❑ 在光碟機將資料寫入光碟時，請勿將電腦連接到擴充基座 （選購）或從基座上卸除。
播放光碟時的注意事項
若要在播放光碟時獲得最佳效能，應該遵守下列建議：
❑ 某些 CD 播放器和電腦的光碟機可能無法播放使用 CD-R 或 CD-RW 媒體建立的音樂 CD。
❑ 某些 DVD 播放器和電腦的光碟機可能無法播放使用 DVD+R DL、DVD-R DL、DVD+R、 DV D +RW、DVD- R、DVD-RW
或 DVD-RAM 媒體建立的 DVD。
❑ 您可能無法在電腦上播放某些藍光光碟內容，或者電腦在播放藍光光碟時可能會變得不穩定。若要正常播放內容，請使
用 VAIO Update 下載並安裝 WinDVD BD 的最新更新程式。
如需如何使用 VAIO Update 的說明，請參閱更新電腦 （第 28 頁）。
❑ 依視訊的類型與位元速率而定，視訊播放可能會中斷。
❑ 視系統環境而定，播放 AVC HD 期間可能會出現聲音中斷和 / 或掉格。
❑ 電腦正在播放光碟時，請勿切換到省電模式。
Page 39
使用您的 VA I O 電腦 >
39
使用光碟機
nN
地區代碼的注意事項
光碟或包裝上會標示地區代碼，表示光碟可以在哪個區域以及哪種光碟機上播放；如果地區代碼標示為 「全部 (all)」，則表
示此光碟可以在全球大部分地區播放。如果您居住區域的地區代碼與標示不同，則無法在您的電腦上播放此光碟。
若要查閱您的居住地區代碼，請參閱下表。
居住地區 地區代碼 居住地區 地區代碼 居住地區 地區代碼
澳大利亞 *
印度 *
韓國
紐西蘭 *
新加坡 *
泰國 *
* 您的電腦光碟機並未預設指定地區代碼。
4
5
3
4
3
3
中國大陸
印尼 *
科威特 *
菲律賓 *
南非 *
阿拉伯聯合大公國 *
如果這是您初次在電腦上播放 DVD 視訊，在放入光碟之前請遵循下列步驟：
1 按一下開始，然後選擇電腦。
6
3
2
3
2
2
中國香港 *
日本 *
馬來西亞 *
沙烏地阿拉伯 *
中國台灣
越南
3
2
3
2
3
3
2 在光碟機圖示上按右按鈕，然後選擇內容。
3 按一下硬體標籤。
4 從所有磁碟機清單中選擇光碟機，並按一下內容。
5 按一下 DVD 地區標籤。
6 從清單中選擇適當的地區，然後按一下確定。
Page 40
使用您的 VA I O 電腦 >
使用光碟機
!
地區代碼可以變更，但有次數上的限制。若超過次數，則會永久指定光碟機的地區代碼，且無法再做變更；重新設定電腦也無法重設
此計數。
若在執行 WinDVD 或 WinDVD BD 軟體時變更地區代碼，請重新啟動軟體，或先退出光碟再重新插入，使新設定值生效。
40
nN
Page 41
使用您的 VA I O 電腦 >
使用光碟機
播放光碟
若要播放光碟
1 將光碟插入光碟機中。
!
將交流電源轉接器連接到電腦上，並在播放光碟之前，關閉所有正在執行的應用程式。
2 如果桌面上沒有出現任何訊息，請按一下開始、所有程式，再按一下所需軟體以播放光碟。
如需軟體的使用說明，請參閱軟體所附的說明檔案。
複製檔案至光碟
若要複製檔案至光碟
1 將可燒錄光碟插入光碟機中。
!
將交流電源轉接器連接到電腦上，並在複製檔案至光碟之前，關閉所有正在執行的應用程式。
2 如果桌面上沒有出現任何訊息，請按一下開始、所有程式，再按一下所需光碟燒錄軟體以複製檔案至光碟。
如需軟體的使用說明，請參閱軟體所附的說明檔案。
41
nN
Page 42
使用您的 VA I O 電腦 >
42
使用 Memory Stick
nN
使用 Memory Stick
Memory Stick 是小巧而方便攜帶的多用途 IC 錄製媒體，專門用於和相容產品 （例如數位相機、行動電話以及其他裝置）交
換和共用數位資料。因為它是可移除裝置，所以也可以用作外部資料儲存裝置。
使用 Memory Stick 之前
您電腦上的 Memory Stick 插槽相容下列媒體尺寸和類型：
❑ Memory Stick
❑ Memory Stick Duo
❑ Memory Stick PRO
❑ Memory Stick PRO Duo
❑ Memory Stick PRO-HG Duo
!
您電腦上的 Memory Stick 插槽並不支援 8 位元平行資料傳輸 （高速資料傳輸）。
如需 Memory Stick 的詳細資訊，請造訪 [memorystick.com]：http://www.memorystick.com/en/。
Page 43
使用您的 VA I O 電腦 >
使用 Memory Stick
插入和卸除 Memory Stick
若要插入 Memory Stick
1 找到 Memory Stick 插槽。
2 手持 Memory Stick，使箭頭朝上並指向插槽。
3 小心地將 Memory Stick 滑入插槽，直到卡入定位。
系統會自動偵測到 Memory Stick，並顯示關於 Memory Stick 的內容。如果桌面上沒有出現任何訊息，請按一下開始、電腦，然後按兩下
Memory Stick 圖示。
將 Memory Stick 插入插槽後， Memory Stick 圖示會出現在電腦視窗內。
43
nN
Page 44
使用您的 VA I O 電腦 >
使用 Memory Stick
✍
您無須使用 Memory Stick Duo 轉接器即可將 Duo 尺寸的 Memory Stick 直接插入 Memory Stick 插槽內。
!
將 Memory Stick 插入插槽時，箭頭務必要指向正確的方向。為了避免損壞電腦或媒體，如果無法順利插入，請勿勉強使力將 Memory
Stick 插入。
在使用 Memory Stick Micro (M2) 之前，請務必將其插入 M2 標準尺寸轉接器或 M2 Duo 轉接器內。如果不使用轉接器而直接將媒體插入
Memory Stick 插槽，您可能無法將其從插槽取出。
如果將 M2 Duo 轉接器內的 Memory Stick Micro 另外插入 Memory Stick Duo 轉接器內，則 Memory Stick Micro 可能會無法正常運作。
若要卸除 Memory Stick
!
請勿在媒體存取指示燈亮起時卸除 Memory Stick。否則可能會遺失資料。載入大量資料需耗費較長的時間，因此在卸除 Memory Stick 之
前，請務必確認指示燈已熄滅。
1 找到 Memory Stick 插槽。
2 請檢查媒體存取指示燈是否已熄滅。
3 將 Memory Stick 朝電腦方向推入並放開。
Memory Stick 便會退出。
44
nN
4 將 Memory Stick 從插槽中抽出。
!
卸除 Memory Stick 時動作一定要輕，以免意外彈出。
Page 45
使用您的 VA I O 電腦 >
使用 Memory Stick
格式化 Memory Stick
若要格式化 Memory Stick
Memory Stick 已根據預設格式化，可供立即使用。
如果想使用電腦重新進行格式化，請按照以下步驟。
!
格式化媒體時，請務必使用可格式化媒體且支援 Memory Stick 的裝置。
格式化 Memory Stick 會清除媒體上儲存的所有資料。格式化媒體之前，請確認媒體中不包含重要資料。
格式化媒體時，請勿從插槽卸除 Memory Stick。否則可能會造成故障。
1 找到 Memory Stick 插槽。
2 小心地將 Memory Stick 滑入插槽，直到卡入定位。
3 依序按一下開始、電腦以開啟電腦視窗。
4 在 Memory Stick 圖示上按右按鈕，然後選擇格式。
5 按一下還原裝置預設值。
!
分配單元大小和檔案系統可能會有所變更。
45
nN
請勿從檔案系統下拉式清單選擇 NTFS，否則可能會引起故障。
如果在格式選項中選擇快速格式化，即可加速完成格式化程序。
Page 46
使用您的 VA I O 電腦 >
使用 Memory Stick
6 按一下開始。
7 按照螢幕指示進行。
!
格式化 Memory Stick 所需的時間取決於媒體類型。
46
nN
Page 47
使用您的 VA I O 電腦 >
47
使用 Memory Stick
nN
使用 Memory Stick 時的注意事項
❑ 經測試您的電腦與容量最高至 16 GB 的 Sony 品牌 Memory Stick 相容 （2009 年 5 月起發售）。但是，並不保證相容所
有 Memory Stick。
❑ 使用多轉換轉接器插入 Memory Stick 無法保證相容性。
❑ MagicGate 是 Sony 開發的著作權保護技術的統稱。請使用具有 MagicGate 標誌的 Memory Stick 使用此項技術。
❑ 除了個人使用外，使用任何未經各自著作權所有人許可而錄製的音訊和 / 或影像資料，均屬違反著作權法的行為。因此，
包含此類受版權保護資料的 Memory Stick 只能在法律授權範圍內使用。
❑ 請勿在插槽中插入多個 Memory Stick。不恰當地插入媒體可能會同時損壞電腦和媒體。
Page 48
使用您的 VA I O 電腦 >
48
使用其他模組 / 記憶卡
nN
使用其他模組 / 記憶卡
使用 ExpressCard 模組
您的電腦配備了 ExpressCard/34 插槽*，用於在數位相機、攝影機、音樂播放機和其他音訊 / 視訊裝置之間傳輸資料。這個
*
插槽只可容納 ExpressCard/34 （34 mm 寬）模組
* 本使用手冊中簡稱為 ExpressCard 插槽和 ExpressCard 模組。
。
Page 49
使用您的 VA I O 電腦 >
使用其他模組 / 記憶卡

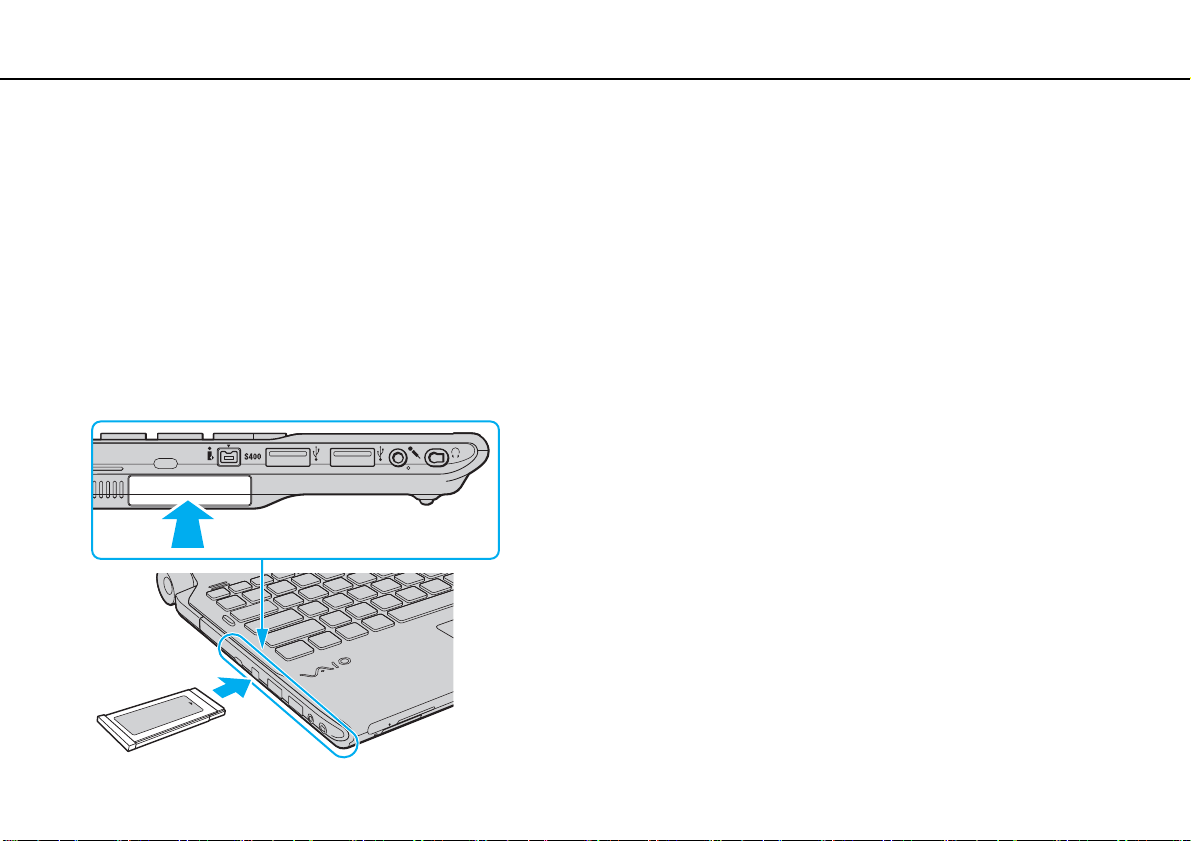

若要插入 ExpressCard 模組
!
您電腦的 ExpressCard 插槽所附有插槽保護器。使用插槽之前，請先取出插槽保護器。
1 找到 ExpressCard 插槽。
2 按下 ExpressCard 插槽保護器，保護器便會彈出。
3 輕輕握住 ExpressCard 插槽保護器，將它從插槽中抽出。
4 手持 ExpressCard 模組，使箭頭朝上並指向插槽。
5 小心地將 ExpressCard 模組滑入插槽，直到卡入定位。
請勿用力插入插槽。
49
nN
Page 50
使用您的 VA I O 電腦 >
使用其他模組 / 記憶卡
✍
如果模組無法輕易地進入插槽，請輕輕地卸除，然後確認您是否將模組以正確的方向插入。
請確認您使用的是 ExpressCard 模組廠商提供的最新驅動程式軟體。
若要卸除 ExpressCard 模組
!
不使用 ExpressCard 模組時，請插入 ExpressCard 插槽保護器，以免異物進入插槽。在移動電腦之前，請先確認已將 ExpressCard 插槽保
護器插入插槽。
✍
以下情況下可略過步驟 1 至 4：
- 電腦關機時。
- 工作列上未顯示安全地移除硬體圖示。
- 想要拔出的硬體未顯示在安全地移除硬體視窗內。
1 找到 ExpressCard 插槽。
2 在工作列上按兩下安全地移除硬體圖示。
3 選擇您要拔出的硬體並按一下停止。
4 按照螢幕指示來卸除 ExpressCard 模組。
50
nN
5 朝電腦方向按下 ExpressCard 模組，這樣模組就會彈出。
6 輕輕握住 ExpressCard 模組，將它從插槽中抽出。
Page 51
使用您的 VA I O 電腦 >
51
使用其他模組 / 記憶卡
nN
使用 SD 記憶卡
您的電腦配備了 SD 記憶卡插槽。您可以使用此插槽在數位相機、攝影機、音樂播放機和其他音訊 / 視訊裝置之間傳輸資料。
使用 SD 記憶卡之前
您電腦上的 SD 記憶卡插槽支援下列記憶卡：
❑ SD 記憶卡
❑ SDHC 記憶卡
如需相容記憶卡的最新資訊，請查看深入瞭解您的 VAIO 電腦 （第 5 頁），以造訪適當的支援網站。
Page 52
使用您的 VA I O 電腦 >
使用其他模組 / 記憶卡
若要插入 SD 記憶卡
1 找到 SD 記憶卡插槽。
2 手持 SD 記憶卡，使箭頭朝上並指向插槽。
3 小心地將 SD 記憶卡滑入插槽，直到卡入定位。
請勿用力將卡插入插槽。
52
nN
如果 SD 記憶卡無法輕易地插入插槽，請輕輕地卸除並確認您是否以適當的方向插入。
將 SD 記憶卡插入插槽後， SD 記憶卡圖示會出現在電腦視窗內。
Page 53
使用您的 VA I O 電腦 >
使用其他模組 / 記憶卡
若要卸除 SD 記憶卡
1 找到 SD 記憶卡插槽。
2 請檢查媒體存取指示燈是否已熄滅。
3 將 SD 記憶卡朝電腦方向推入並放開。
SD 記憶卡便會退出。
4 將 SD 記憶卡從插槽中抽出。
53
nN
Page 54
使用您的 VA I O 電腦 >
54
使用其他模組 / 記憶卡
nN
使用記憶卡時的注意事項
使用記憶卡時的一般注意事項
❑ 請務必使用符合電腦所支援標準的記憶卡。
❑ 將記憶卡插入插槽時，箭頭務必要指向正確的方向。為了避免損壞電腦或媒體，如果無法順利插入，請勿勉強使力將記
憶卡插入。
❑ 向插槽插入或從插槽卸除記憶卡時請小心。請勿用力將其插入或拔出。
❑ 請勿在媒體存取指示燈亮起時卸除記憶卡。否則可能會遺失資料。
❑ 請勿嘗試在記憶卡插槽中插入不同類型的記憶卡或記憶卡轉接器。不相容的記憶卡或記憶卡轉接器可能難以從插槽卸
除，且可能會損壞您的電腦。
使用 SD 記憶卡時的注意事項
❑ 經測試您的電腦僅與 2009 年 5 月起發售的主要記憶卡相容。但是，並非所有符合與相容媒體相同規格的記憶卡都能保證
其相容性。
❑ 經測試您的電腦相容於容量最高 2 GB 的 SD 記憶卡和最高 32 GB 的 SDHC 記憶卡。
❑ 您電腦上的 SD 記憶卡插槽不支援 SD 記憶卡及 SDHC 記憶卡的高速資料傳輸功能。
Page 55
使用您的 VA I O 電腦 >
使用網際網路
使用網際網路
使用網際網路之前，您必須先和網際網路服務供應商 (ISP) 註冊帳戶，然後設定將電腦連接到網際網路所需的裝置。
您的 ISP 可能會提供下列網際網路連線服務類型：
❑ 光纖到戶 (FTTH)
❑ 數位用戶線路 (DSL)
❑ 纜線數據機
❑ 衛星
❑ 撥號
如需關於網際網路存取所需裝置以及將電腦連接到網際網路方式的詳細資訊，請諮詢您的 ISP。
若要使用無線區域網路功能將電腦連接到網際網路，您必須設定無線區域網路。如需詳細資訊，請參閱
!
將電腦連接到網際網路時，請務必採取適當的安全性措施，以防止電腦受到線上威脅。
如果您的電腦未配備內建數據機，則您可能需要將外部數據機 （例如 USB 電話數據機、 DSL 數據機或纜線數據機）連接至電腦。如需
連線設定和數據機設定的詳細指示，請參閱數據機所附的使用說明書。
使用無線區域網路 （第 58 頁）。
55
nN
Page 56
使用您的 VA I O 電腦 >
使用網際網路

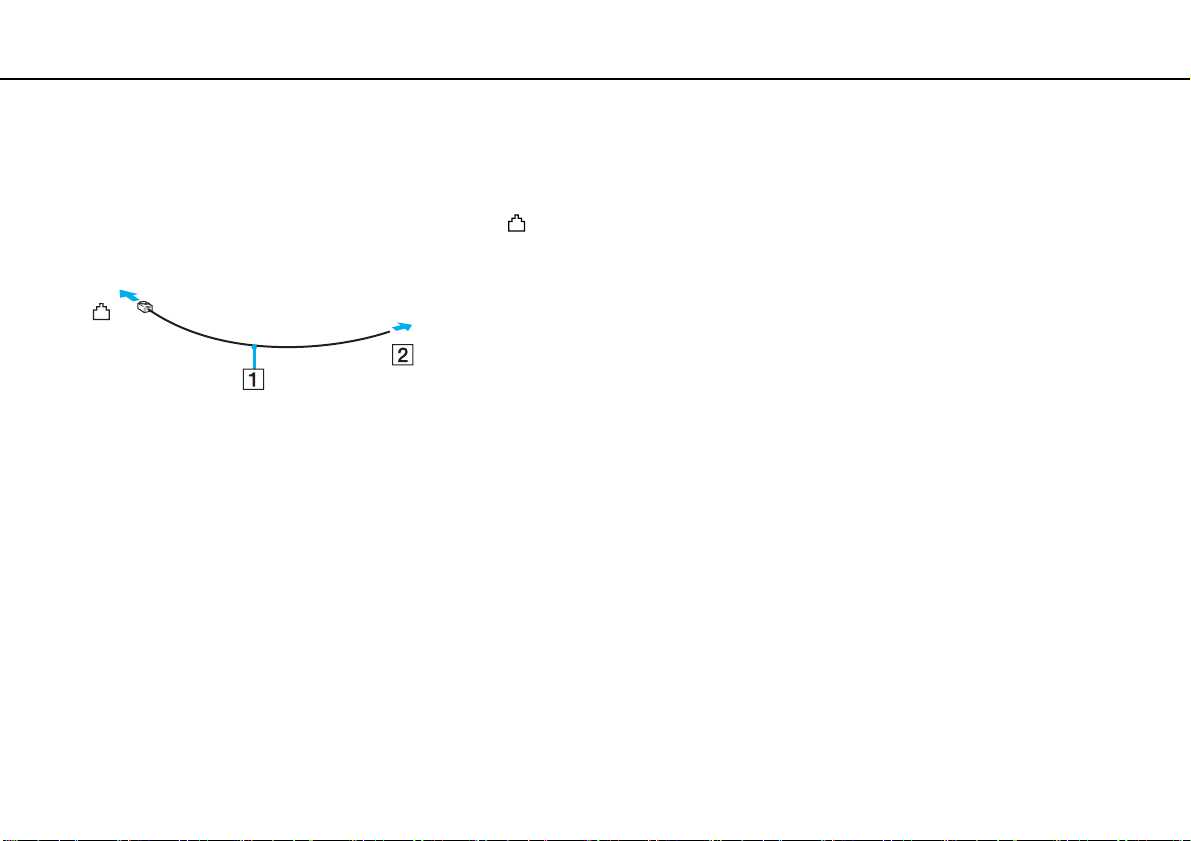

若要連接電話線
!
下列程序僅適用於配備內建數據機的機型。
1 將電話線 (1) 的一端插入電腦上的數據機連接埠 。
2 將另一端插入牆上的插孔 (2)。
!
電腦無法使用共用電話線，也不能連接到投幣式電話，可能也無法使用多線電話或專用電話總機 (PBX)。其中某些連線可能會造成電流
過度的情形，而且可能會造成內建數據機故障。
如果您所使用的電話線是透過分割器轉接進來，則數據機或連接裝置可能會無法正常使用。
若要設定撥號連線至網際網路
!
下列程序僅適用於配備內建數據機的機型。
1 依序按一下開始、控制台。
2 按一下網路和網際網路。
3 按一下網路和共用中心。
4 按一下設定新的連線或網路。
5 按一下設定撥號連線和下一步。
6 按照螢幕指示進行。
56
nN
Page 57
使用您的 VA I O 電腦 >
57
使用網路 (LAN)
nN
使用網路 (LAN)
您可以使用區域網路電纜，將電腦連線到 1000BASE-T/100BASE-TX/10BASE-T 類型的網路。將區域網路電纜 （未隨附）
的一端連接到電腦或可選購擴充基座上的網路 (LAN) 連接埠，而另一端連線到網路。如需區域網路存取的詳細設定和裝置，
請諮詢您的網路管理員。
!
當電腦與擴充基座連接時，電腦上的網路 (LAN) 連接埠無法使用。
您可不必變更預設設定，將電腦連線到任何網路。
!
請勿將電話線插入電腦上的網路 (LAN) 連接埠。
如果將網路 (LAN) 連接埠連接到下列電話線，則通往連接埠的高電流可能會造成損壞、過熱或失火。
- 家用 （對講機式的電話機）或商用電話線 （多線式的商務電話）
- 公用電話用戶纜線
- 專用電話總機 (PBX)
Page 58
使用您的 VA I O 電腦 >
58
使用無線區域網路
nN
使用無線區域網路
所有具備內建 WLAN 功能的數位裝置都可使用無線區域網路 (WLAN)，透過網路自由地與彼此進行通訊。 WLAN 是一種網
路，使用者可在網路中透過無線 （無線電）連線連接至區域網路 (LAN)。
WLAN 支援所有一般區域網路連接，而且兼具行動性和漫遊的優點。即使在會議中或旅途中，仍可存取資訊、網際網路 / 企
業內部網路以及網路資源。
無須透過存取點即可進行通訊，也就是能夠與有限數目的電腦通訊 (ad-hoc)。也可透過存取點進行通訊，建立完整的基礎結
構網路。
在部分國家 / 地區，使用 WLAN 產品可能受當地法規限制 （例如：頻道數目受限）。因此，啟動 WLAN 功能前，請仔細閱讀安全規定。
WLAN 使用 IEEE 802.11a*/b/g 標準或 IEEE 802.11n* Draft 標準，此標準會指定所使用的技術類型。此標準包括下列加密方法：Wired
Equivalent Privacy (WEP)（一種安全性通訊協定）、Wi-Fi Protected Access 2 (WPA2) 和 Wi-Fi Protected Access (WPA)。WPA2 及 WPA 二者由
IEEE 和 Wi-Fi 聯盟共同提出，是基於互通性安全性增強功能的標準規格，能夠提升現有 Wi-Fi 網路的資料保護和存取控制等級。 WPA 可
向前相容於 IEEE 802.11i 規格。除了以 802.1X 和可延伸的驗證通訊協定 （Extensible Authentication Protocol, EAP）進行使用者驗證之外，
還採用了增強的資料加密暫時性金鑰完整性通訊協定（Temporal Key Integrity Protocol, TKIP）。資料加密可以保護用戶端與存取點之間容
易遭受攻擊的無線連線。除此之外，還有其他典型的區域網路安全性機制可以確保隱私，例如：密碼保護、端對端加密、虛擬私人網
路以及驗證。作為第二代的 WPA， WPA2 提供更強的資料保護和網路存取控制，且可保護所有版本的 802.11 裝置，包括 802.11b、
802.11a、802.11g 和 802.11n Draft 標準、多頻帶和多模式。此外，WPA2 基於已核准的 IEEE 802.11i 標準，採用相容於美國國家標準與技
術局 (NIST) FIPS 140-2 的 AES 加密演算法和基於 802.1X 的驗證程序，提供政府層級的安全性。 WPA2 可向後相容於 WPA。
* 請參閱規格以瞭解您電腦的設定。
IEEE 802.11b/g 標準是一種無線區域網路標準，使用 2.4 GHz 頻帶。 IEEE 802.11g 標準提供高速通訊，比 IEEE 802.11b 標準更快。
IEEE 802.11a 標準是一種無線區域網路標準，使用 5 GHz 頻帶。
IEEE 802.11n Draft 標準是一種無線區域網路標準，使用 2.4 GHz 或 5 GHz 頻帶。
Page 59
使用您的 VA I O 電腦 >
使用無線區域網路
因為頻率不同，使用 2.4 GHz 頻帶的無線區域網路裝置和使用 5 GHz 頻帶的裝置無法相互通訊。
無線區域網路相容裝置使用的 2.4 GHz 頻帶也會被其他各種裝置使用。雖然無線區域網路相容裝置已採用特定技術，降低使用相同頻帶
的其他裝置所造成的干擾，但這種干擾仍可能降低通訊速度、縮小通訊範圍或中斷無線連線。
通訊速度會因通訊裝置間的距離、裝置間的障礙物、裝置設定、無線電的情況以及使用的軟體而有所不同。此外，通訊也可能因為無
線電的情況而中斷。
通訊範圍會因通訊裝置間的實際距離、裝置間的障礙物、無線電的情況、週邊環境 （包括：牆壁和牆壁的材質）以及使用的軟體而有
所不同。
實際通訊速度可能無法達到電腦上所顯示的速度。
59
nN
在相同無線網路上同時配置
產品可以降低通訊速度，以確保與
IEEE 802.11b 和 IEEE 802.11g
IEEE 802.11b
兩種產品，可能會因為無線電干擾而降低通訊速度。基於這點考量，
產品正常通訊。當通訊速度比預期慢時，變更存取點的無線頻道，或許可以提升通訊速度
IEEE 802.11g
。
Page 60
使用您的 VA I O 電腦 >
60
使用無線區域網路
nN

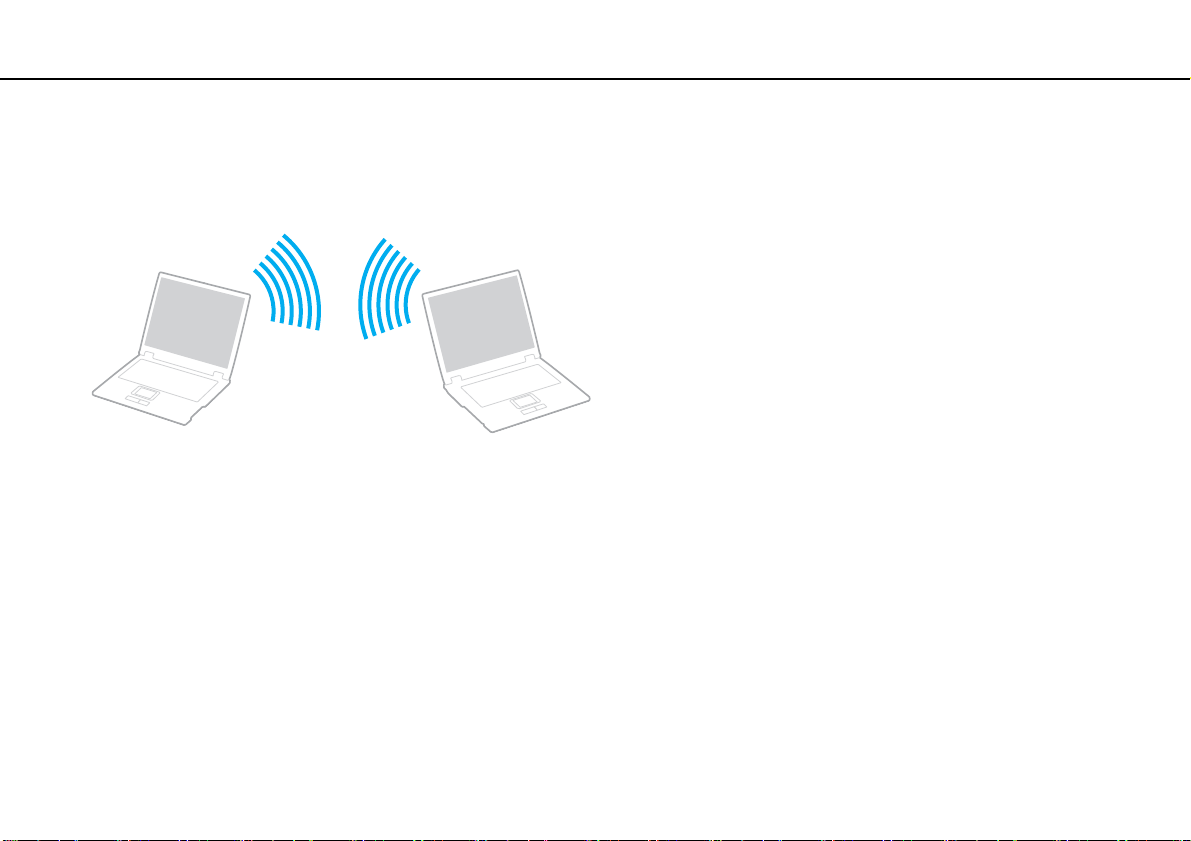

不使用存取點通訊 (Ad-hoc)
Ad-hoc 網路是一種不使用其他中央控制器或存取點，僅由無線裝置本身所建立的區域網路。每一項裝置都可以直接與網路中
的其他裝置通訊。您可輕易地在家中建立 ad-hoc 網路。
Page 61
使用您的 VA I O 電腦 >
使用無線區域網路
若要不使用存取點進行通訊 (ad-hoc)
!
IEEE 802.11a 標準 （使用 5 GHz 頻帶）和 IEEE 802.11n Draft 標準 （使用 2.4 GHz 或 5 GHz 頻帶）不能用於 ad-hoc 網路。
1 開啟 WIRELESS 開關。
2 按一下工作列上的 VAIO Smart Network 圖示。
3 在 VAIO Smart Network 視窗中按一下所需無線選項旁邊的開關以切換到開啟。
請確認 WIRELESS 指示燈已亮起。
4 依序按一下開始、控制台。
5 在網路和網際網路下按一下檢視網路狀態及工作。
6 按一下設定新的連線或網路。
7 選擇選項以指定 ad-hoc 網路設定，然後按一下下一步。
8 按照螢幕指示進行。
61
nN
Page 62
使用您的 VA I O 電腦 >
62
使用無線區域網路
nN

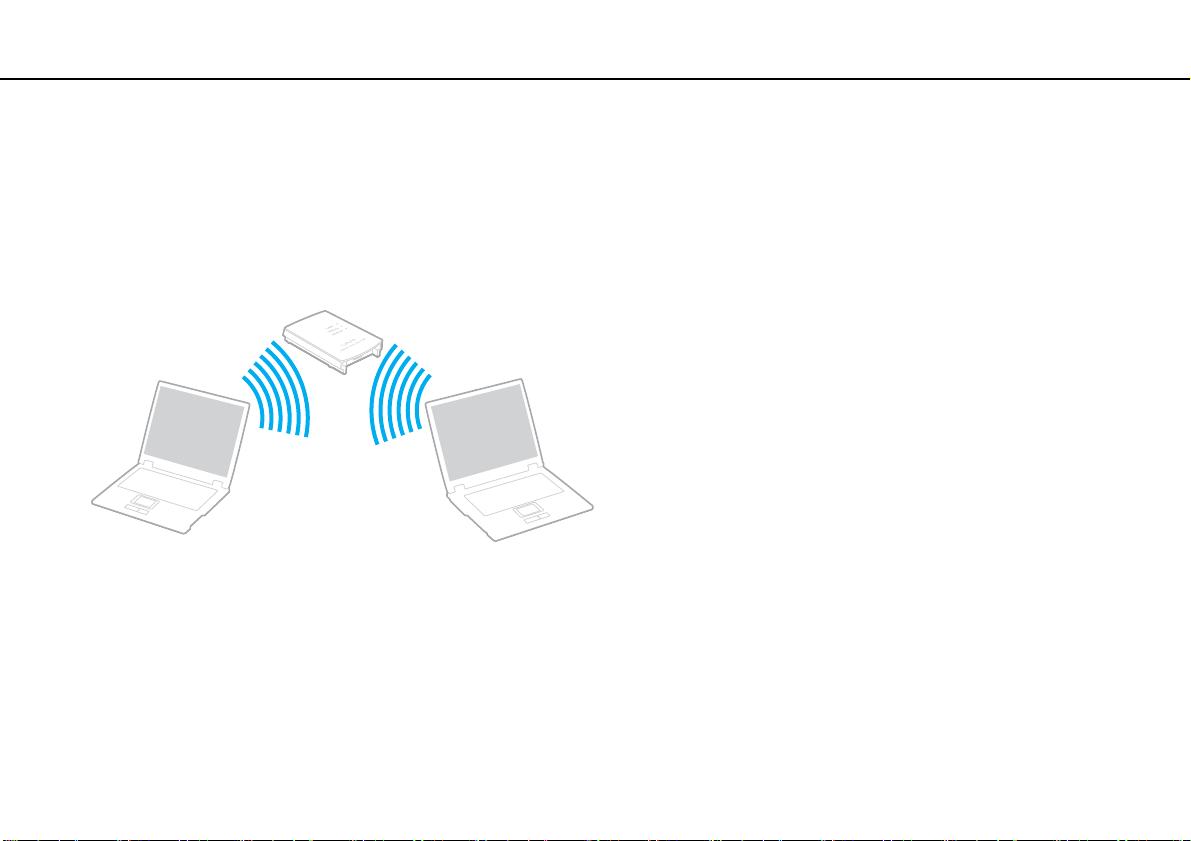

使用存取點通訊 （基礎結構）
基礎結構網路是提供存取點 （未隨附），以將現有的有線區域網路延伸到無線裝置的網路。存取點是無線與有線區域網路之
間的橋樑，可以作為無線區域網路的中央控制器。存取點負責協調來自特定範圍內多個無線裝置的傳輸和接收。
存取點將選擇要在基礎結構網路上使用哪一個頻道。
!
如需如何選擇存取點將使用頻道的詳細資訊，請參閱存取點隨附的使用說明書。
Page 63
使用您的 VA I O 電腦 >
使用無線區域網路
若要連線到無線網路
1 請確認存取點已設定。
如需詳細資訊，請參閱存取點所附的使用說明書。
2 開啟 WIRELESS 開關。
3 按一下工作列上的 VAIO Smart Network 圖示。
4 在 VAIO Smart Network 視窗中按一下所需無線選項旁邊的開關以切換到開啟。
請確認 WIRELESS 指示燈已亮起。
!
僅使用 5 GHz 頻帶的無線區域網路通訊 （IEEE 802.11a 標準）只適用於特定機型，且預設是停用的。若要啟用 5 GHz 頻帶通訊，您需要
在 VAIO Smart Network 設定視窗中的無線 LAN 設定下拉式清單上，選擇使用 5 GHz 頻帶或同時使用 2.4 GHz 和 5 GHz 頻帶的選項。
5 按一下工作列上的 或 。
6 選擇所需存取點並按一下連線。
若要進行 WPA-PSK 或 WPA2-PSK 驗證，您必須輸入口令。口令須區別大小寫，且字串長度必須在 8 到 63 個字元之間，若口令為十六進
位字串，則上限為 64 個字元。
63
nN
Page 64
使用您的 VA I O 電腦 >
使用無線區域網路
停止無線區域網路通訊
若要停止無線區域網路通訊
在 VAIO Smart Network 視窗中按一下無線 LAN 旁邊的開關以切換到關閉。
!
在存取遠端文件、檔案或資源時關閉無線區域網路功能，可能會造成資料遺失。
64
nN
Page 65
使用您的 VA I O 電腦 >
65
使用藍牙功能
nN
使用藍牙功能
您可以在您的電腦和其他藍牙® 裝置 （例如：其他電腦或行動電話）之間建立無線通訊。您可以在這些裝置之間以無線方式
傳輸資料，在開放空間的最遠範圍可達 10 公尺。
藍牙安全性
藍牙無線技術具有驗證的功能，可以讓您判斷要與誰通訊。您可以利用這項驗證功能，避免任何匿名藍牙裝置存取您的電腦
兩項藍牙裝置第一次通訊時，雙方必須決定一個共同密碼金鑰 （驗證所需的密碼）供雙方裝置登錄。裝置登錄之後，就不需
要再重新輸入密碼金鑰了。
密碼金鑰可以每一次都不一樣，但是兩端的密碼金鑰一定要相同。
某些裝置 （例如：滑鼠）無法輸入密碼金鑰。
。
Page 66
使用您的 VA I O 電腦 >
使用藍牙功能
與其他藍牙裝置通訊
您可以不使用任何電纜即可將電腦連線到藍牙裝置，例如：另一部電腦、行動電話、 PDA、耳機、滑鼠或數位相機。
66
nN
Page 67
使用您的 VA I O 電腦 >
67
使用藍牙功能
nN
若要與其他藍牙裝置通訊
若要與其他藍牙裝置通訊，首先您需要設定藍牙功能。若要設定和使用藍牙功能，請搜尋 Windows 說明及支援以獲得藍牙
資訊。
1 開啟 WIRELESS 開關。
2 按一下工作列上的 VAIO Smart Network 圖示。
3 在 VAIO Smart Network 視窗中按一下 Bluetooth 旁邊的開關以切換到開啟。
請確認 WIRELESS 指示燈已亮起。
Page 68
使用您的 VA I O 電腦 >
使用藍牙功能
停止藍牙通訊
若要停止藍牙通訊
1 關閉與電腦正在進行通訊的藍牙裝置。
2 在 VAIO Smart Network 視窗中按一下 Bluetooth 旁邊的開關以切換到關閉。
68
nN
Page 69
使用您的 VA I O 電腦 >
69
使用藍牙功能
nN
使用藍牙功能時的注意事項
❑ 資料傳輸率會依下列情況而異：
❑ 裝置之間的障礙物 （例如：牆壁）
❑ 裝置之間的距離
❑ 牆壁使用的材料
❑ 接近微波和無線電話
❑ 無線射頻干擾及其他環境限制
❑ 裝置的設定
❑ 軟體應用程式的類型
❑ 作業系統的類型
❑ 同時使用電腦上的無線區域網路和藍牙功能
❑ 所交換檔案的大小
❑ 由於藍牙標準的限制和環境中的電磁干擾，傳送大型檔案時檔案可能毀損。
❑ 所有藍牙裝置都必須經過認證，以確保能符合相關標準的要求。不過，即使符合各項標準，個別裝置的效能、規格和作
業程序也可能有所差異。資料交換並非在所有情況下都能進行。
❑ 如果您在電腦上播放視訊，並從連接的藍牙裝置輸出音訊，則視訊和音訊檔案可能無法同步處理。這是藍牙技術的常見
現象而非故障。
❑ 藍牙裝置或無線區域網路裝置所使用的 2.4 GHz 頻帶會由許多不同的裝置使用。藍牙裝置已採用特定技術，降低使用相
同波長的其他裝置所造成的干擾。但同時使用藍牙功能和無線通訊裝置時，可能因無線電干擾而導致通訊速度和距離低
於標準值。
Page 70
使用您的 VA I O 電腦 >
使用藍牙功能
❑ 藍牙功能可能無法與其他裝置共同使用，這取決於製造商或其所使用的軟體版本。
❑ 將多個藍牙裝置連接到電腦上時，可能因頻道擁塞而導致裝置性能降低。這是藍牙技術的常見現象而非故障。
70
nN
Page 71
使用您的 VA I O 電腦 >
使用指紋驗證
使用指紋驗證
您的電腦可能配備有指紋感測器，可提供額外的便利。
登錄了您的指紋之後，指紋驗證功能可以：
❑ 代替密碼輸入
❑ 登入 Windows （第 76 頁）
如果已為使用者帳戶登錄指紋，可以在登入 Windows 時使用指紋驗證來代替密碼輸入。
❑ Power-on Security 功能 （第 76 頁）
如果已設定電源開機密碼 （第 116 頁），您可以在啟動電腦時使用指紋驗證來代替密碼輸入。
❑ 使用密碼庫快速訪問網站
在密碼庫中登錄了您用於網站的使用者資訊 （使用者帳戶、密碼等）之後，您可以用指紋驗證來代替必要的資訊輸入，
以存取有密碼保護的網站。
如需詳細資訊，請參閱 Protector Suite 所附的說明檔案。
!
根據您存取的網站而定，您可能無法使用密碼庫功能。
71
nN
Page 72
使用您的 VA I O 電腦 >
使用指紋驗證
❑ 封存加密
❑ 使用 File Safe 功能加密 / 解密資料
使用 File Safe 功能，您可以建立加密封存，保護其內包括的檔案和 / 或資料夾不受未經授權者存取。可藉由在指紋
感測器上滑過手指或輸入加密指定的備份密碼來解密或解除鎖定此加密封存，存取裡面包括的檔案 / 資料夾。
❑ Personal Safe 功能
使用 Personal Safe 功能，您可加密在桌面或內建儲存裝置上任何受保護資料夾的內容。和您共享電腦的其他使用者
將看不到加密資料夾。
❑ 應用程式啟動器功能訪問應用程式
電腦上的應用程式啟動器功能用已登錄指紋的手指來啟動首選的應用程式 （可執行檔案）。一旦將應用程式指定給手
指，您便可藉由在指紋感測器上滑過手指來啟動指定的應用程式。
❑ 有效密碼產生器功能
有效密碼產生器功能可讓您藉由產生防字典式攻擊的有效密碼強化電腦安全性。密碼生成後會登記在密碼庫內。
72
nN
Page 73
使用您的 VA I O 電腦 >
使用指紋驗證
登錄指紋
若要使用指紋驗證功能，您必須將指紋登錄至電腦中。
✍
登錄前請在電腦上設定 Windows 密碼。如需詳細指示，請参閱新增 Windows 密碼 （第 125 頁）。
若要登錄指紋
1 按一下開始、所有程式、 Protector Suite 和控制中心。
2 請仔細閱讀終端使用者授權合約並按一下授權合約。
3 按照螢幕指示進行。
✍
如需詳細資訊，請參閱說明檔案。
73
nN
Page 74
使用您的 VA I O 電腦 >
使用指紋驗證
如果無法登錄指紋，請按照下列步驟繼續嘗試。
1 將手指的第一指節放於指紋感測器 (1) 上。
74
nN
Page 75
使用您的 VA I O 電腦 >
使用指紋驗證

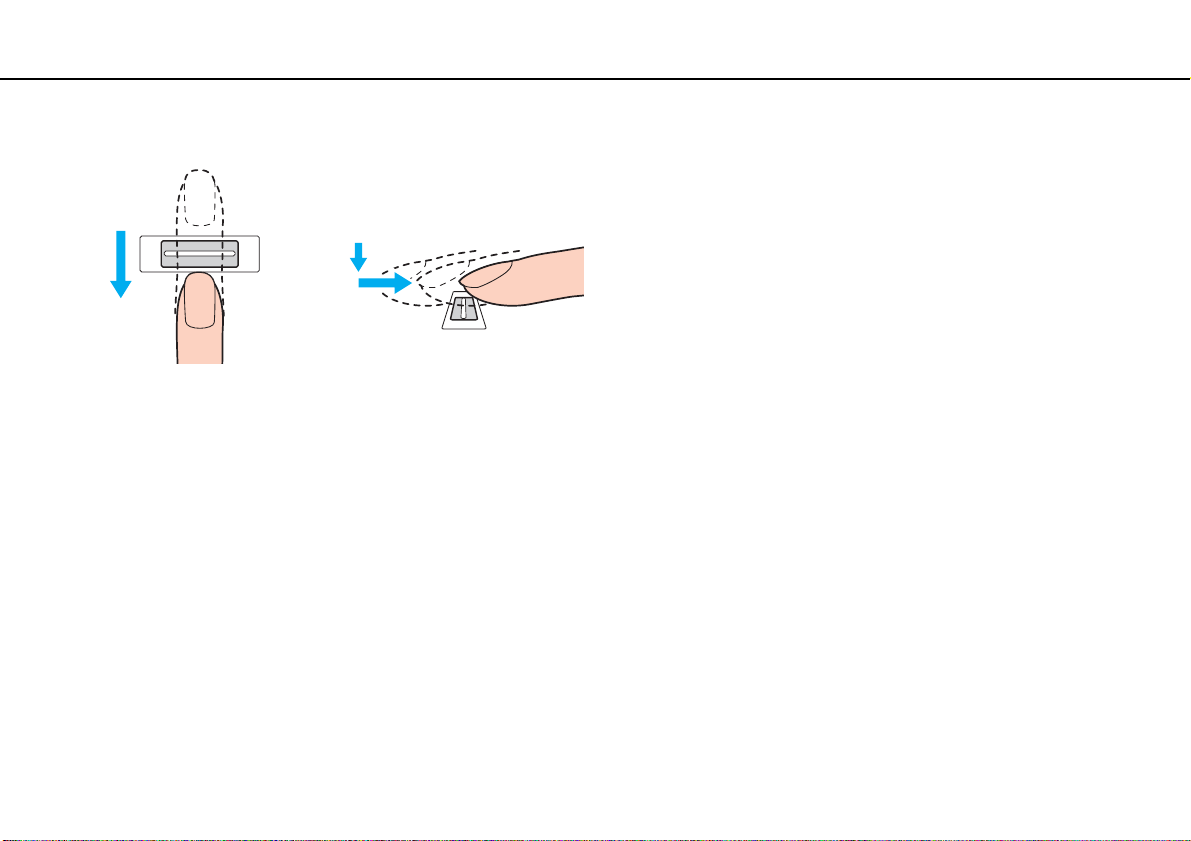

2 使您的手指垂直滑過指紋感測器。
!
將指尖平放於指紋感測器中心。
掃描從手指第一指節到指尖的指紋。
滑過手指時保持手指與指紋感測器接觸。
如果您移動手指過快或過慢，指紋登錄可能失敗。請使指紋感測器有約一秒鐘時間來掃描指紋。
如果手指有乾燥或潮濕、皺紋、受傷、不潔淨等情況，您可能無法登錄和 / 或辨識指紋。
請登錄多個指紋，以免指紋感測器無法辨識指紋。
75
nN
為了保持良好的辨識效果，請在滑過手指之前清潔指尖和指紋感測器。
使用 Power-on Security 功能 （第 76 頁）僅可登錄有限數目的指紋來用於登入系統。可登錄的最大指紋數目視每一指紋的資料量而異。
稍後您還可以選擇用於 Power-on Security 功能 （第 76 頁）的指紋。
Page 76
使用您的 VA I O 電腦 >
76
使用指紋驗證
nN
登入系統
若要使用指紋驗證功能代替密碼輸入來登入系統，您需要設定開機密碼、硬碟密碼和
若需設定開機密碼、硬碟密碼和 Windows 密碼，請參閱設定密碼 （第 116 頁）。
如需詳細資訊，請參閱 Protector Suite 所附的說明檔案。
Windows
密碼並設定電腦進行指紋驗證
。
登入 Windows
如果您已為使用者帳戶登錄指紋，可以使用指紋驗證來代替 Windows 密碼輸入。若要登入 Windows，當出現 Windows 登入
畫面時，將登錄的手指滑過指紋感測器。
Power-on Security 功能
如果已設定開機密碼 （第 116 頁）和 / 或硬碟密碼 （第 121 頁），您可以在開啟電腦時使用指紋驗證來代替密碼輸入。
Page 77
使用您的 VA I O 電腦 >
使用指紋驗證
nN
抹除已登錄的指紋
在轉賣電腦或將其交給他人之前，除要抹除內建儲存裝置上的資料外，強烈建議您抹除登錄在指紋感測器上的指紋資料。
若要抹除已登錄的指紋
1 開啟電腦。
2 顯示 VAIO 標誌時，按下 F2 鍵。
將顯示 BIOS 設定畫面。如果沒有出現螢幕，請重新啟動電腦並於顯示 VAIO 標誌時按數次 F2 鍵。
3 按 < 或 , 鍵選擇 Security，以顯示 Security 標籤。
4 按
m 鍵選擇 Clear Fingerprint Data 並按 Enter 鍵。
5 出現確認提示時，選擇 Continue，然後按 Enter 鍵。
在重新啟動系統之後，會自動刪除在指紋感測器上登錄的指紋資料。
77
Page 78
使用您的 VA I O 電腦 >
78
使用 TPM
nN
使用 TPM
嵌入式 Trusted Platform Module (TPM) 提供電腦的基本安全功能。結合 TPM，可以對資料加密和解密，以增強電腦安全性，
拒絕不適當的存取。
TPM 由 Trusted Computing Group (TCG) 定義，也稱為安全晶片。
Page 79
使用您的 VA I O 電腦 >
79
使用 TPM
nN
重要通知
加密作業系統或程式檔案的注意事項
使用 Encrypting File System (EFS) 及 TPM 對作業系統或任何軟體應用程式所使用的檔案加密，會讓您無法啟動或操作此類
軟體。
為避免這類問題，使用 EFS 前請注意下列情況：
❑ 請務必將想要加密的資料儲存到下列目的地：
❑ 在使用者初始化程序中用預設設定建立的 Encrypted Data 資料夾
❑ 用您的帳戶在我的文件資料夾或文件資料夾內建立的新加密資料夾
❑ Personal Secure Drive
Personal Secure Drive 是藉由使用 Personal Secure Drive 功能建立的虛擬驅動器，且自動加密儲存到本驅動器的資料。
❑ 在 Windows 檔案總管功能表內按一下組合管理的資料夾和搜尋選項會顯示資料夾選項視窗，請勿變更此視窗內檢視標籤
上的下列設定。
❑ 不顯示隱藏的檔案、資料夾或磁碟機
❑ 隱藏保護的作業系統檔案 （建議選項）
❑ 除非必要，否則請勿變更檔案的系統屬性。
❑ 請勿加密 Windows 資料夾、 Program Files 資料夾和每個資料夾內的所有檔案。
❑ 請勿加密使用者資料夾和裡面的所有帳戶資料夾。
Page 80
使用您的 VA I O 電腦 >
80
使用 TPM
nN
加密金鑰檔案或 Personal Secure Drive 上的檔案的注意事項
當初始化使用者帳戶且啟用 EFS 時，加密在下列資料夾中建立的檔案會讓您無法啟動 TPM 軟體及對加密的資料進行解密。
預設設定下，以下資料夾內的檔案因為具有系統屬性而無法加密。
請勿變更下面資料夾中檔案的系統屬性。
!
根據預設，下列資料夾是隱藏的。
❑ 包含金鑰檔案的資料夾
❑ C:\ProgramData\Infineon
❑ C:\ 使用者 \All Users\Infineon
(C:\ 使用者 \All Users 是 C:\ProgramData 的快捷路徑。 )
❑ C:\ 使用者 \< 帳戶 >\AppData\Roaming\Infineon
❑ Personal Secure Drive 上的檔案
C:\Security Platform\Personal Secure Drive\System Data\xxx.FSF
Page 81
使用您的 VA I O 電腦 >
使用 TPM
nN
加密備份檔案或其他檔案時的注意事項
加密備份封存檔或緊急還原標記檔會讓您無法緊急還原您的電腦系統，而加密密碼重置標記檔或秘密檔會讓您無法重置密碼
請勿加密下列檔案或資料夾：
✍
用於下列檔案或藉由按一下 Browse 顯示的檔案的預設路徑為 「我的文件」（或 「文件」） \Security Platform 或移動媒體內的 Security
Platform。
❑ 自動備份封存檔
預設檔名：SPSystemBackup.xml 或 SPSystemBackup_< 您的電腦名稱 >.xml
❑ 用於自動備份封存檔的儲存資料夾
資料夾名稱 （固定）：
❑ SPSystemBackup （建立此資料夾當作 SPSystemBackup.xml 檔案的子資料夾。）
❑
SPSystemBackup_<
❑ 緊急還原標記檔
預設檔名：SPEmRecToken.xml
❑ 密碼重置標記檔
預設檔名：SPPwResetToken.xml
您的電腦名稱>（建立此資料夾當作
SPSystemBackup_<
您的電腦名稱
>.xml
檔案的子資料夾。
81
。
）
❑ 用於緊急還原 / 密碼重置的標記檔
預設檔案名稱：SPToken_< 您的電腦名稱 >.xml
❑ 密碼重置秘密檔
預設檔名：SPPwdResetSecret.xml 或 SPPwdResetSecret_< 您的電腦名稱 >_< 使用者名稱 >.< 網域名稱 >.xml
❑ 金鑰及憑證備份檔
預設檔名：SpBackupArchive.xml
Page 82
使用您的 VA I O 電腦 >
使用 TPM
❑ PSD 備份檔案
預設檔名：< 驅動器名稱 >-Personal Secure Drive.fsb
❑ 所有者的密碼備份檔案
預設檔名：SpOwner_< 您的電腦名稱 >.tpm
❑ 協定檔案
預設檔名：SpProtocol_< 您的電腦名稱 >_< 使用者名稱 >.< 網域名稱 >.txt
82
nN
Page 83
使用您的 VA I O 電腦 >
使用 TPM
設定 TPM
若要使用嵌入的 TPM，需要：
1 在 BIOS 設定畫面上啟用 TPM。
2 安裝 Infineon TPM Professional Package。
3 初始化並設定 TPM。
若要在 BIOS 設定畫面上啟用 TPM
1 開啟電腦。
2 顯示 VAIO 標誌時，按下 F2 鍵。
將顯示 BIOS 設定畫面。如果未顯示，請重新啟動電腦並於顯示 VAIO 標誌時按數次 F2 鍵。
3 按 < 或 , 鍵來選擇 Security 標籤，按 M 或 m 鍵來選擇 Change TPM State，然後按 Enter 鍵。
4 按 M 或 m 鍵，選擇 Enable，然後按 Enter 鍵。
5 按 < 或 , 鍵選擇 Exit，選擇 Exit Setup，然後按 Enter 鍵。
6 在重新啟動電腦之後，選擇確認視窗中的 Execute，然後按 Enter 鍵。
可以停用 TPM，並清除 BIOS 設定畫面上的 TPM 設定。
83
nN
!
啟用 TPM 之前，請確保設定開機密碼及硬碟密碼，以防 TPM 設定受到未授權的修改。
如果啟用 TPM，由於電腦啟動時會進行安全檢查，因此 VAIO 標誌要較長時間才會出現。
如果將 TPM 擁有權限清除，將無法存取任何受 TPM 保護的資料。請確認已為受 TPM 保護的資料做好備份副本，才能清除 TPM 設定。
Page 84
使用您的 VA I O 電腦 >
使用 TPM
nN
若要安裝 Infineon TPM Professional Package
請閱讀 C:\Infineon\Readme 資料夾中的 Readme.txt。然後，按兩下 C:\Infineon 資料夾中的 setup.exe 以安裝此套件。
您必須具有電腦的管理權限，才能安裝此套件。
!
安裝 Infineon TPM Professional Package 時，必須設定一些密碼。沒有這些密碼，就不能恢復任何 TPM 保護的資料或備份檔案。請確保
記下密碼並將其保存於安全和隱密的地方。
若要初始化並設定 TPM
如需詳細資訊，請參閱電子版說明文件。若要開啟此文件，請依序按一下開始、所有程式、 Infineon Security Platform
Solution、 Help。
!
受 TPM 保護之資料的維護與管理工作，必須由您自己完成且風險自負。 Sony 對由於資料維護和管理導致的任何損壞概不負責。
84
Page 85
使用週邊裝置 >
使用週邊裝置
您可以藉由使用電腦上的各種連接埠來新增 VAIO 電腦的功能。
❑ 使用雜訊消除耳機 （第 86 頁）
❑ 連接擴充基座 （第 92 頁）
❑ 連接外部喇叭或耳機 （第 100 頁）
❑ 連接外部顯示器 （第 101 頁）
❑ 選擇顯示模式 （第 107 頁）
❑ 使用多部顯示器功能 （第 108 頁）
❑ 連接外部麥克風 （第 110 頁）
❑ 連接 USB 裝置 （第 111 頁）
❑ 連接 i.LINK 裝置 （第 113 頁）
85
nN
Page 86
使用週邊裝置 >
使用雜訊消除耳機
使用雜訊消除耳機
電腦會附有雜訊消除耳機。
雜訊消除耳機配有內建的麥克風，可捕捉周遭的雜訊並輸出反相音，使雜訊降低。
86
nN
Page 87
使用週邊裝置 >
使用雜訊消除耳機
使用雜訊消除耳機之前
❑ 只有在隨附的雜訊消除耳機連接至支援此功能的耳機插孔時，才可啟用雜訊消除功能。
❑ 使用下列裝置輸出聲音時，雜訊消除功能無法運作：
❑ 外部喇叭
❑ 不具雜訊消除功能的耳機
❑ 透過藍牙連線連接至電腦的音效輸出裝置

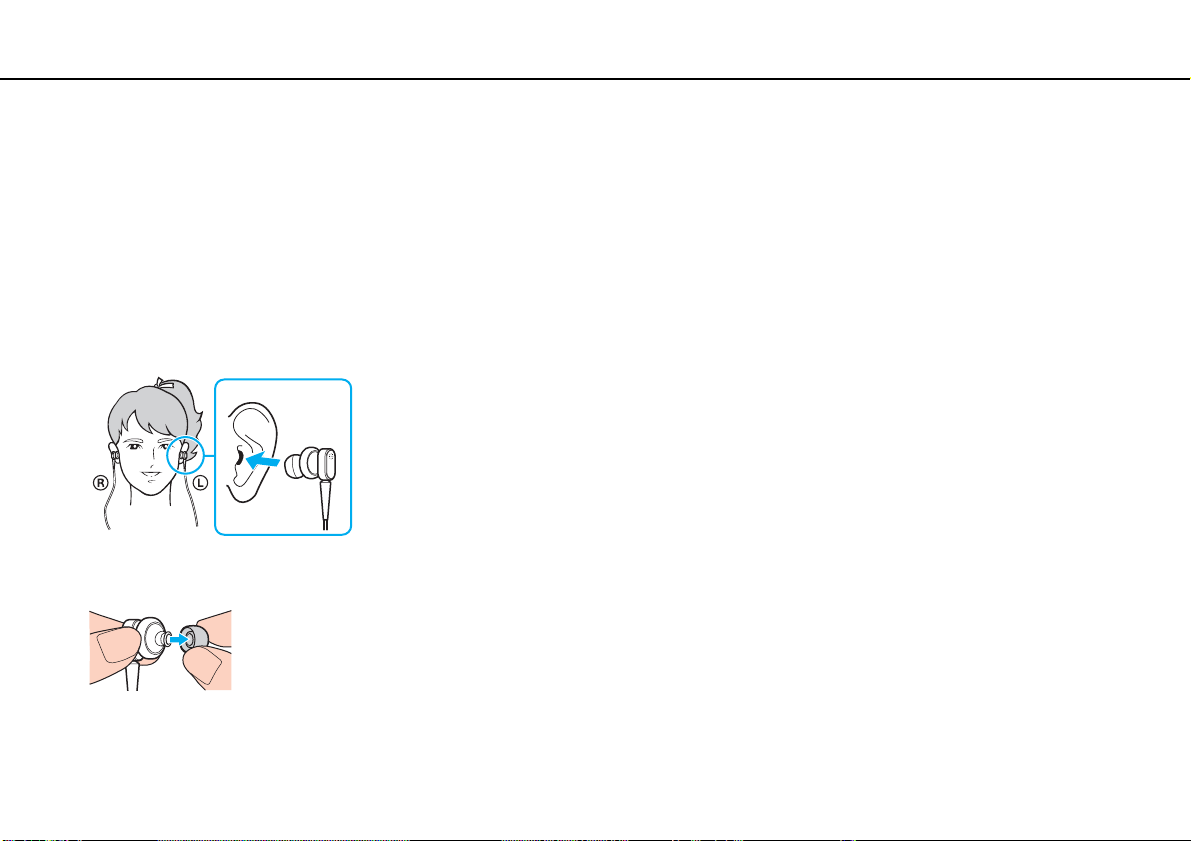

❑ 若未正確配戴耳機，則雜訊消除功能便無法完全發揮其效果。請務必將耳機的耳罩處緊貼在您的耳朵上。
如果您覺得雜訊消除功能的效果不佳，請調整雜訊消除耳機耳罩中的耳筒位置，或將耳筒更換成其他大小。根據預設，
耳罩會隨附一組中型耳筒，且耳機應額外附上各一組的小型與大型耳筒。
87
nN
Page 88
使用週邊裝置 >
88
使用雜訊消除耳機
nN
❑ 雜訊消除功能可降低週邊環境中的低頻率雜訊，但無法降低高頻率的雜訊。且無法完全消除音訊環境中的雜訊。
❑ 當雜訊消除功能似乎無法運作時，請徹底卸除雜訊消除耳機，然後重新將耳機插入。

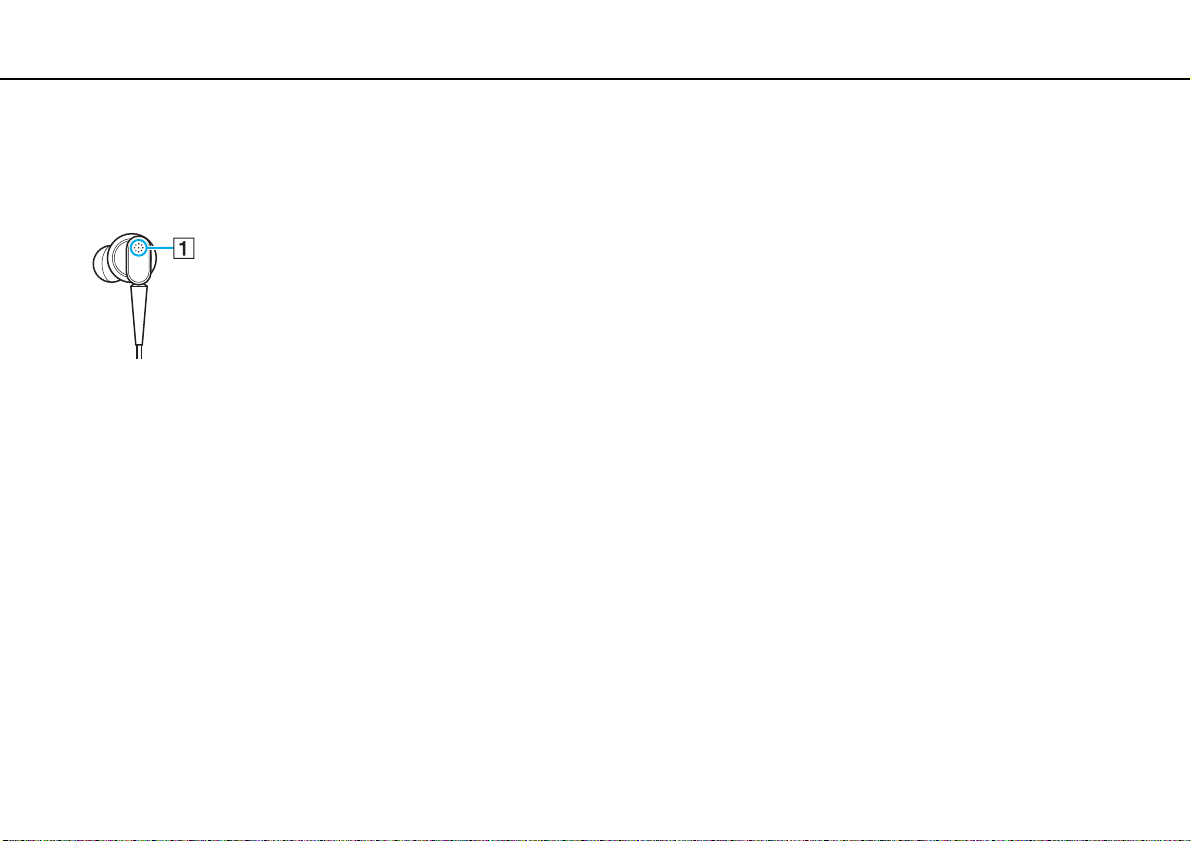

❑ 請保持雜訊消除耳機的內建麥克風 (1) 不受阻礙，確保雜訊消除功能可完全發揮其效果。
❑ 在雜訊消除功能啟用期間，您可能會聽見些微的嘶嘶聲。這只是功能運作時產生的雜訊，並不表示發生故障。
❑ 視雜訊的類型或所處環境的安靜程度而定，您可能會覺得雜訊消除功能的效果並不顯著，甚至可能覺得雜訊變得更大
聲。在此情況下，請停用雜訊消除功能。
❑ 使用行動電話可能會干擾雜訊消除耳機。因此，使用耳機時，請讓行動電話遠離耳機。
❑
插入或拔除雜訊消除耳機時會產生雜訊。這是正常的現象而不是故障。請務必先從耳朵上取下耳機，再插入或拔除耳機
。
❑ 啟用 / 停用雜訊消除功能或以 Windows 音量控制啟用 / 停用音訊時會產生雜訊。這是由於切換雜訊消除電路所造成，並不
表示發生故障。
❑
請務必使用隨附的雜訊消除耳機。您可將
Walkman®
所附的耳機插入電腦，但這種耳機無法完全發揮雜訊消除功能的效果
。
Page 89
使用週邊裝置 >
使用雜訊消除耳機
連接雜訊消除耳機
若要連接雜訊消除耳機
將耳機纜線插入耳機插孔 i。
如果 圖示出現在工作列上，就表示已啟用雜訊消除功能，而且圖示上會彈出提示訊息。
!
將耳機電纜插入耳機插孔前，請確認插頭的浮凸標誌面朝上。
當 圖示出現在工作列時，即表示雜訊消除功能已啟用。在圖示上按右按鈕，並從功能表選擇啟用雜訊消除功能。
89
nN
如果工作列上未出現任何圖示，請參閱沒有出現圖示和提示時的解決方法 （第 91 頁）以變更設定。
Page 90
使用週邊裝置 >
使用雜訊消除耳機
nN
調整雜訊消除功能的效果
根據預設，電腦隨附的雜訊消除耳機已設定為獲取最佳效果。
如果覺得雜訊消除功能無法完全發揮其效果，則您可以使用雜訊消除耳機視窗上的雜音消除控制調整桿，來調整效果。
若要調整雜訊消除功能的效果
1 在工作列的 圖示上按右按鈕，然後選擇設定值。
便會出現雜訊消除耳機視窗。
如果工作列上未出現任何圖示，請參閱沒有出現圖示和提示時的解決方法 （第 91 頁）以變更設定。
2 將雜音消除控制調整桿向 Mic+ 或 Mic- 方向拖曳，以選擇您所需的雜訊消除等級。
調整桿應位於可移動範圍的中央，以獲取最佳等級。將調整桿直接拖曳到 Mic+ 無法讓雜訊消除功能完全發揮效果。
3 按一下套用。
4 確認雜訊消除效果已令人滿意之後，再按一下確定。
90
Page 91
使用週邊裝置 >
使用雜訊消除耳機
沒有出現圖示和提示時的解決方法
當雜訊消除功能圖示 (/) 未顯示在工作列，且提示訊息未從圖示彈出時，請變更雜訊消除功能設定。
若要顯示提示訊息與圖示
1 依序按一下開始、控制台。
2 按一下硬體和音效。
3 按一下音效下的管理音訊裝置。
4 在播放標籤上按兩下喇叭和耳機圖示。
5 按一下增強功能標籤。
6 按一下以選擇雜訊消除功能核取方塊，然後按一下更改設定。
如果已選擇停用所有增強核取方塊，請按一下以取消核取方塊。
7 按一下以選擇在系統列顯示雜訊消除耳機圖示或當雜訊消除耳機連上時顯示訊息核取方塊。
8 按一下確定。
91
nN
Page 92
使用週邊裝置 >
連接擴充基座
連接擴充基座
連接擴充基座可以讓您將其他週邊裝置 （例如印表機和外部顯示器）連接至電腦。
您的電腦並未隨附擴充基座，而是作為選購的附件提供。

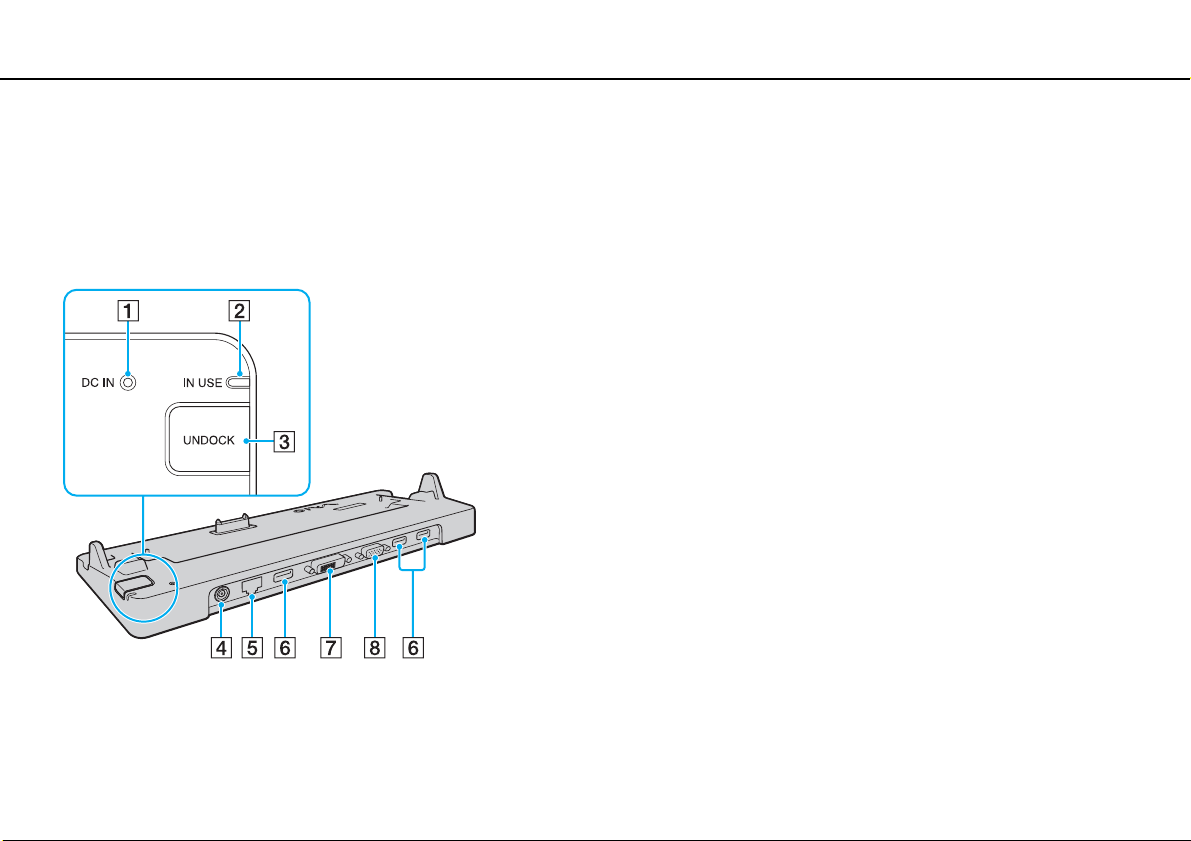

定位擴充基座上的連接埠
A DC IN （直流電源輸入）指示燈
在擴充基座通電時會亮起。
B IN USE 指示燈 （第 96 頁）
C UNDOCK 按鈕 （第 96 頁）
D DC IN （直流電源輸入）連接埠 （第 93 頁）
E 網路 (LAN) 連接埠 (1000BASE-T / 100BASE-TX / 10BASE-T)
（第 57 頁）
F 高速 USB (USB 2.0) 連接埠
G DVI-D 連接埠 （第 101 頁）
H MONITOR 連接埠 （第 101 頁）
* 支援高速 / 全速 / 低速。
*
（第 111 頁）
92
nN
!
僅可透過電腦隨附的交流電源轉接器為擴充基座通電。使用擴充基座時，請勿從擴充基座和交流電源插座拔出交流電源轉接器。此作
業可能會導致資料損毀或硬體故障。
Page 93
使用週邊裝置 >
連接擴充基座
將電腦連接到擴充基座
!
將電腦連接至擴充基座之前，請確保已安裝電池。
若要將電腦連接至擴充基座
!
請使用電腦隨附的交流電源轉接器。
將電腦連接至擴充基座時，請勿移動電腦。否則可能會使電腦與擴充基座分離，從而對兩者造成損壞。
將電腦連接至擴充基座時，電腦上的監視器連接埠將無法使用。請使用擴充基座上的 DVI-D 或 MONITOR 連接埠來連接外部顯示器。
1 中斷所有週邊裝置與電腦的連接。
2 將電源線 (1) 一端插入交流電源轉接器 (2)，另一端插入交流電源插座。
3 將連接至交流電源轉接器 (2) 上的電纜插入擴充基座 (4) 上的 DC IN （直流電源輸入）連接埠 (3)。
93
nN
Page 94
使用週邊裝置 >
連接擴充基座
4 移除電腦底部的擴充基座連接器蓋子。
!
您可能會覺得擴充基座連接器的蓋子密合於電腦上，難以移除。移除蓋子時請勿過度施力，以免損壞電腦或擴充基座連接器的蓋子。
✍
一旦移除擴充基座連接器的蓋子後，請將其放置在擴充基座的指定位置 (1) 上。
94
nN
Page 95
使用週邊裝置 >
連接擴充基座

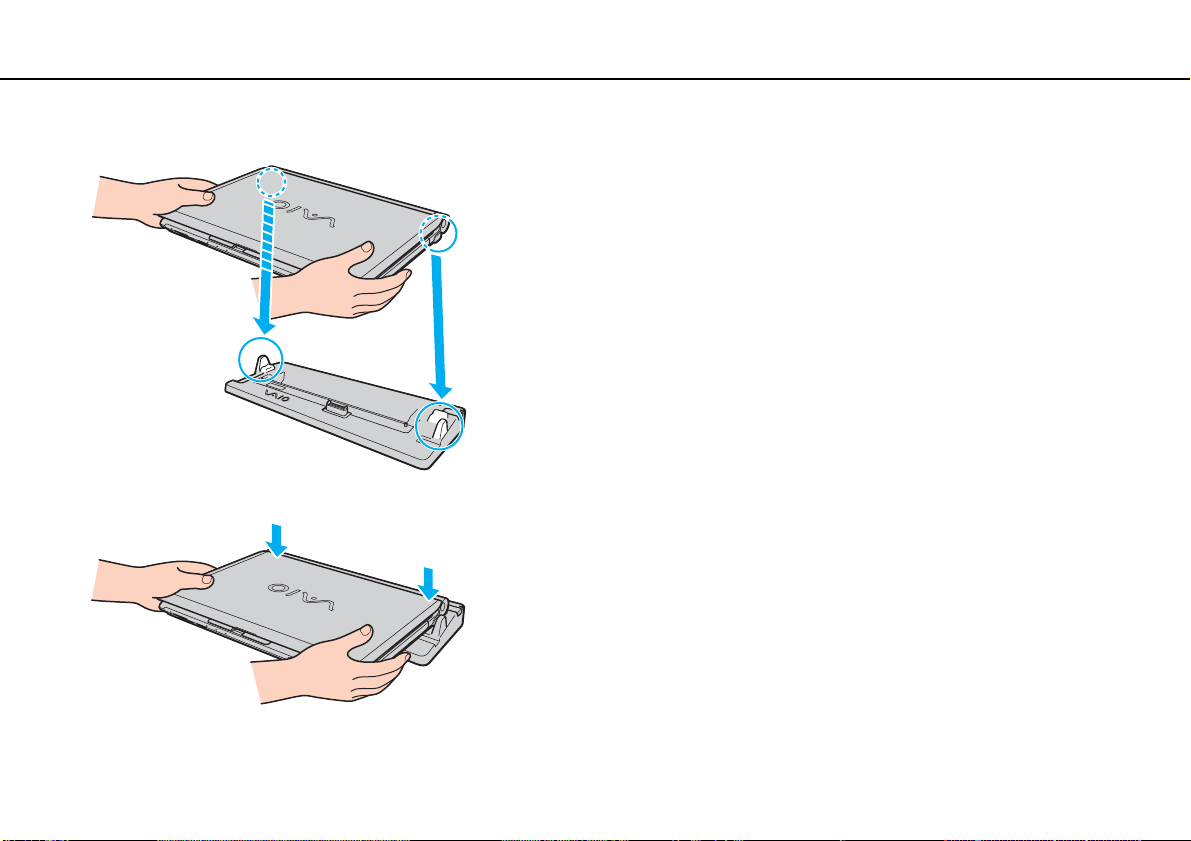

5 將電腦後方底部的角對準擴充基座上的導槽。
6 向下輕推電腦，直到卡入定位。
95
nN
7 打開 LCD 螢幕蓋並開啟電腦。
Page 96
使用週邊裝置 >
連接擴充基座
將電腦從擴充基座卸除
!
中斷電腦的連接之前，請確保目前未使用連接至擴充基座的任何裝置。
當 IN USE 指示燈亮起時，請勿中斷電腦與擴充基座上的連接。在 IN USE 指示燈亮起時中斷電腦連接可能導致遺失尚未儲存的資料或電
腦發生故障。
電池電量不足時，中斷電腦與擴充基座的連接可能會導致遺失尚未儲存的資料。
播放視訊時，請勿中斷電腦與擴充基座的連接。請確保在中斷連接前關閉視訊播放軟體。
在完成若要將電腦從擴充基座卸除 （第 97 頁）中的步驟之後，務必從擴充基座移除電腦。使用仍在擴充基座上的電腦可能會導致作
業不穩定。
96
nN
Page 97
使用週邊裝置 >
連接擴充基座
若要將電腦從擴充基座卸除

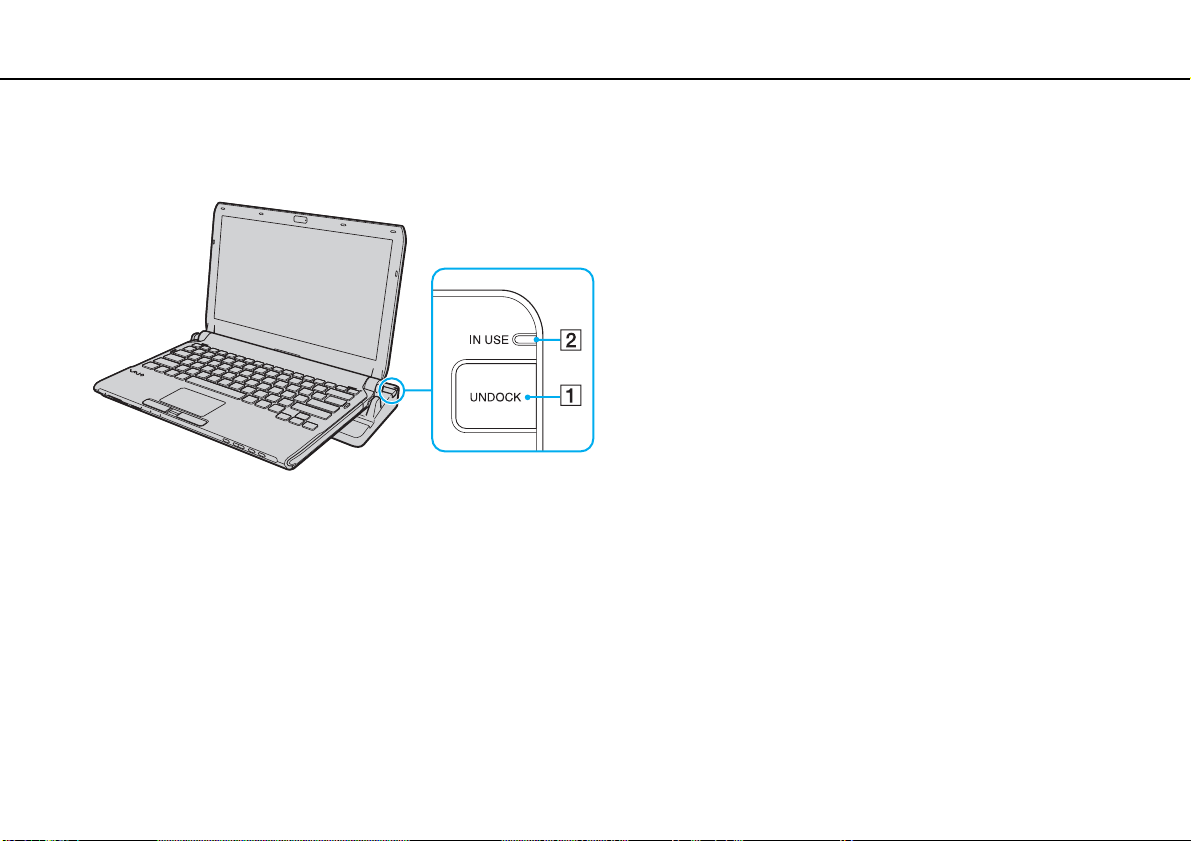

1 按 UNDOCK 按鈕 (1)，等候 IN USE 指示燈 (2) 關閉。
若 IN USE 指示燈未亮起，則不必按 UNDOCK 按鈕。
電腦處於省電模式時，如果按下 UNDOCK 按鈕，則電腦將先進入正常模式，然後啟動中斷連接程序。
!
電腦恢復正常模式後，請確保從擴充基座上移走電腦。使用仍在擴充基座上的電腦可能會導致作業不穩定。
97
nN
Page 98
使用週邊裝置 >
連接擴充基座
2 將電腦抬離擴充基座。
3 將擴充基座連接器蓋子放回電腦底部。
98
nN
Page 99
使用週邊裝置 >
連接擴充基座
或者，可依以下步驟中斷電腦與擴充基座的連接：
1 按一下開始，指向關機按鈕旁邊的箭頭，再按一下卸除。
2 請確保已顯示訊息提示，且 IN USE 指示燈已熄滅。然後將電腦抬離擴充基座。
3 將擴充基座連接器蓋子放回電腦底部。
!
將電腦從擴充基座卸除之後，請務必將擴充基座連接器的蓋子放回。如果未將蓋子蓋回，灰塵可能會進入內部而損壞電腦。
若要完全中斷擴充基座與交流電源轉接器的連接，請拔出交流電源轉接器。
99
nN
Page 100
使用週邊裝置 >
連接外部喇叭或耳機
連接外部喇叭或耳機
您可將外部音效輸出裝置 （未隨附，例如喇叭或耳機）連接至電腦。
若要連接外部喇叭
✍
請確保您的喇叭專供電腦使用。
!
開啟喇叭之前請先調低音量。
透過外部喇叭輸出聲音時，雜訊消除功能無法運作。

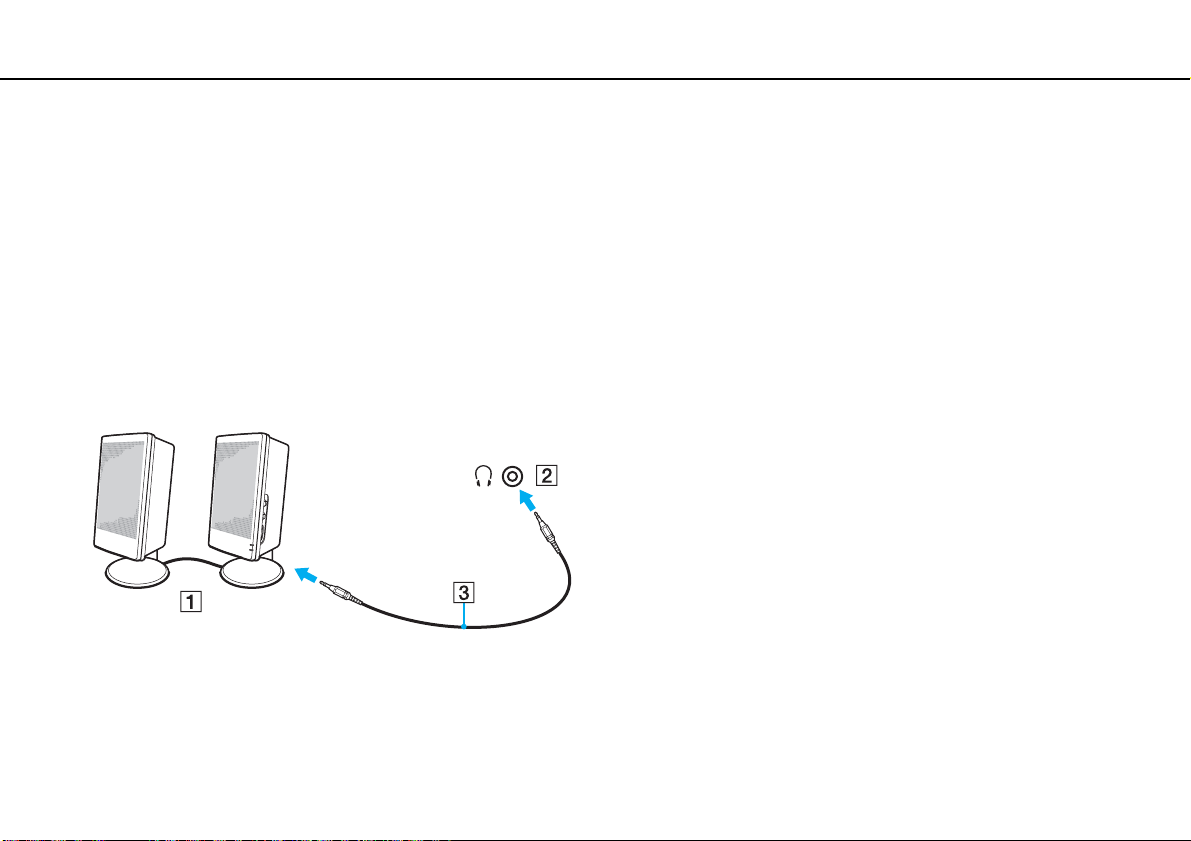

使用喇叭電纜 (3) （未隨附），將外部喇叭 (1) 連接到耳機插孔 (2) i。
100
nN
Loading...
