Page 1
Guide de l'utilisateur
Ordinateur personnel
Série VGN-SR
N
Page 2
Table des matières
2
nN
Avant de commencer..........................................................4
Pour en savoir plus sur votre ordinateur VAIO.............. 5
Ergonomie..................................................................... 7
Démarrage.......................................................................... 9
Emplacement des commandes et des ports ............... 10
À propos des témoins lumineux .................................. 17
Connexion à une source d'alimentation ......................18
Utilisation du module batterie...................................... 19
Mise hors tension de l'ordinateur en toute sécurité..... 26
Mise à jour de votre ordinateur ................................... 27
Utilisation de votre ordinateur VAIO ................................. 28
Utilisation du clavier .................................................... 29
Utilisation du pavé tactile ............................................ 31
Utilisation de la fonction Permutation .......................... 32
Utilisation de la caméra intégrée................................. 33

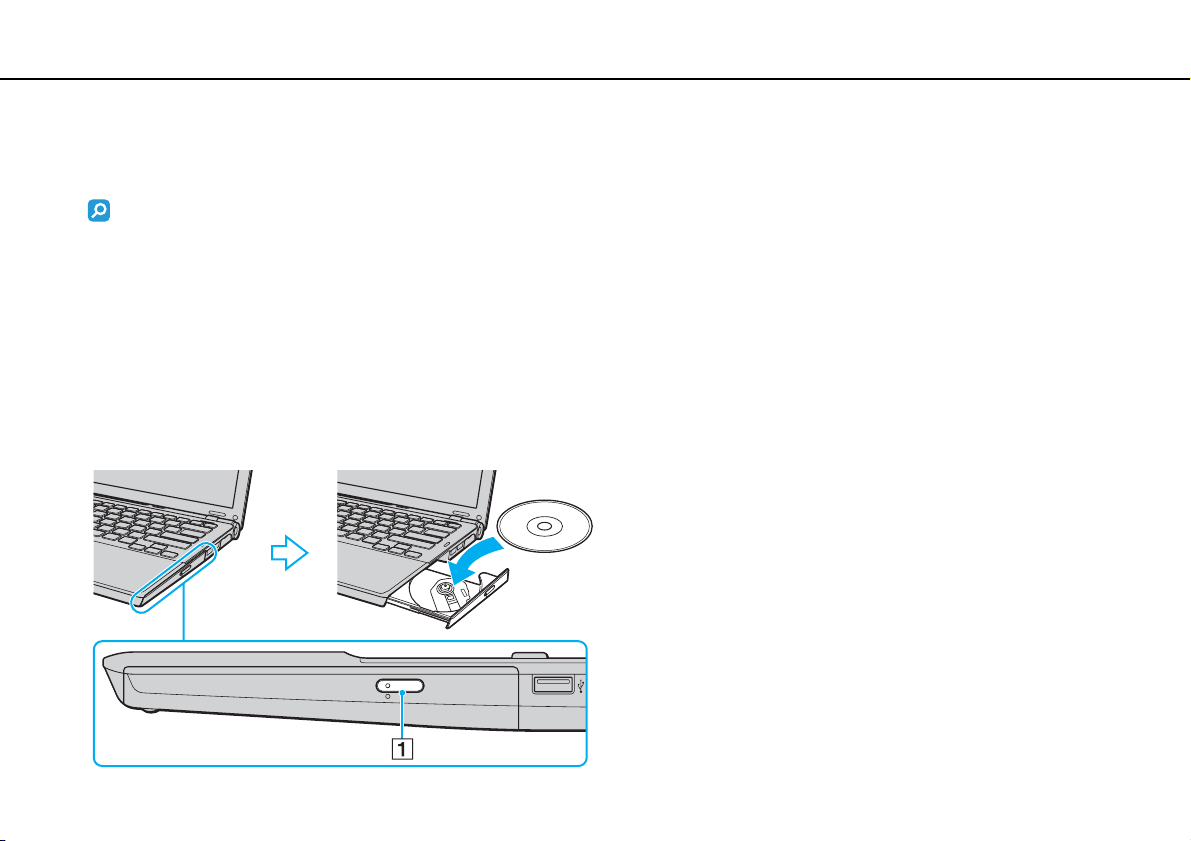

Utilisation du lecteur de disque optique ...................... 34
Utilisation du Memory Stick......................................... 41

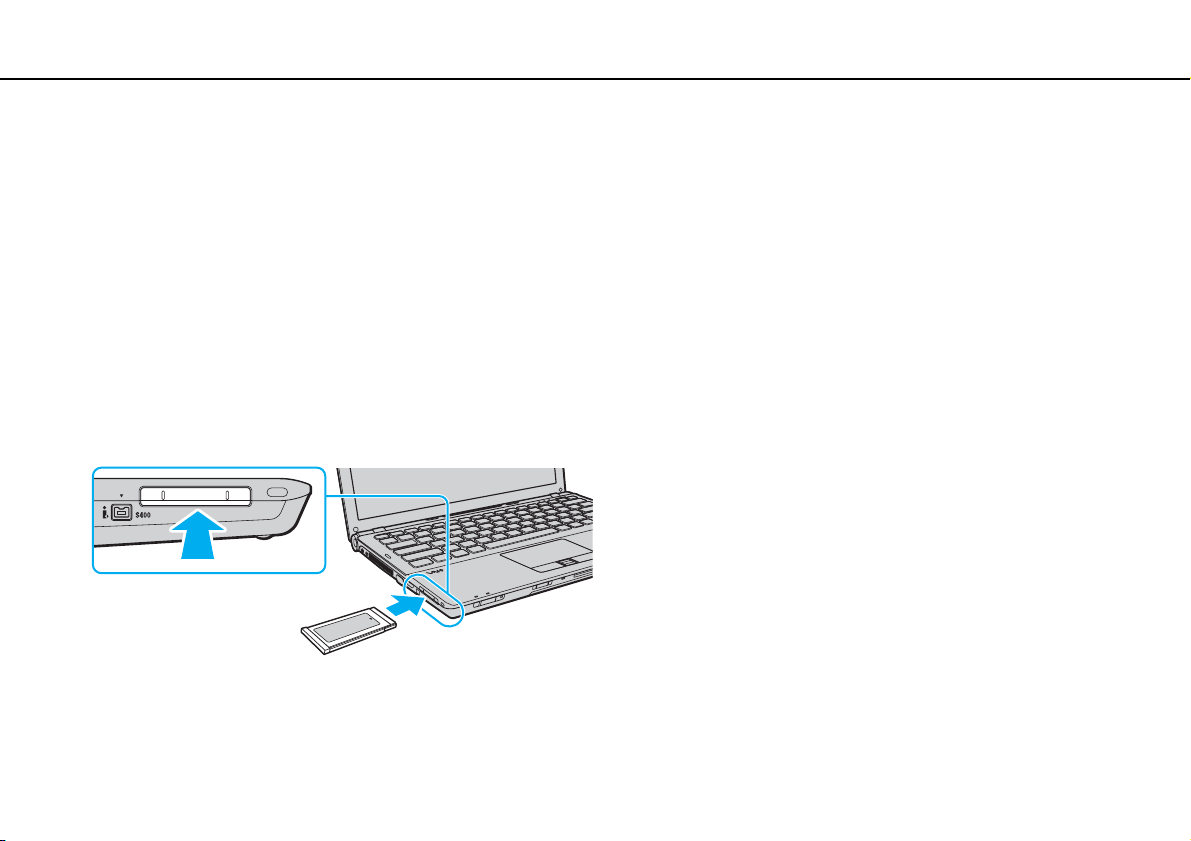

Utilisation d'autres modules/cartes mémoire............... 46
Utilisation d'Internet..................................................... 52
Utilisation du réseau (LAN) ......................................... 54

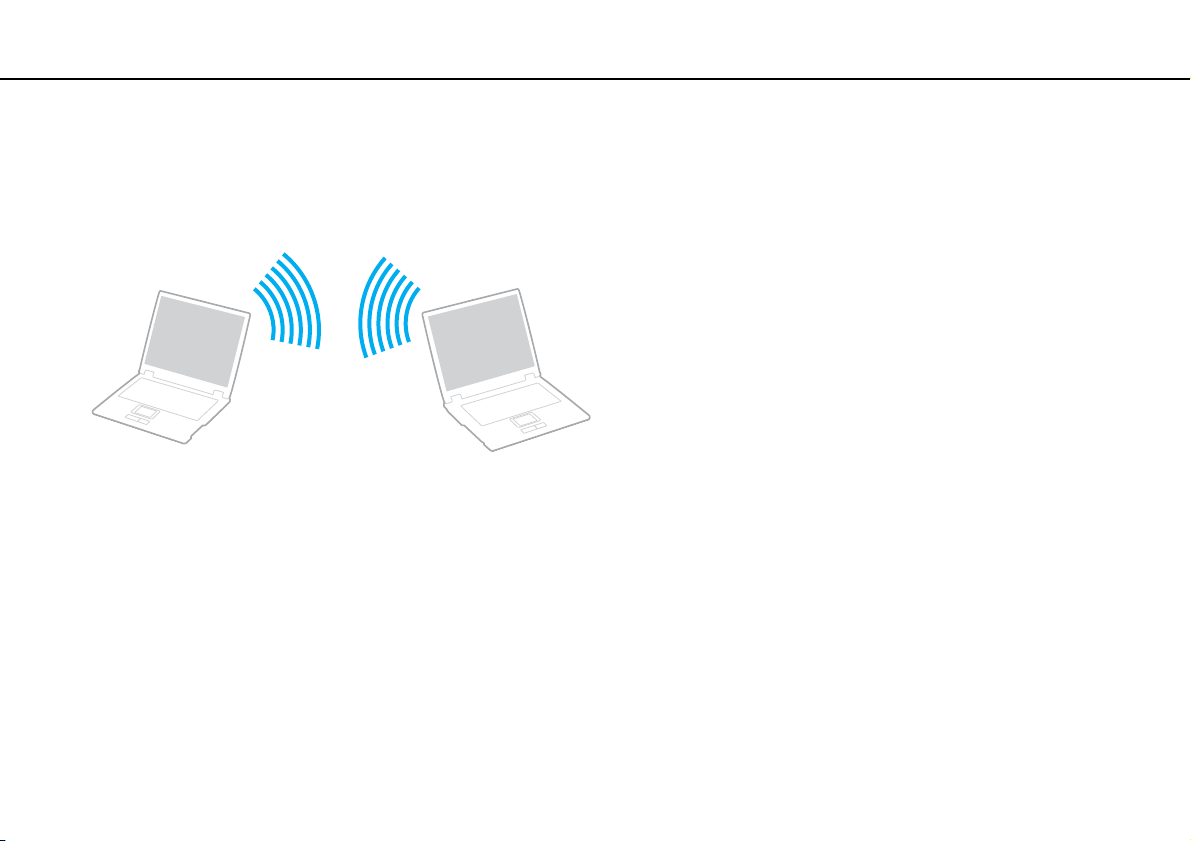

Utilisation d'un LAN sans fil......................................... 56

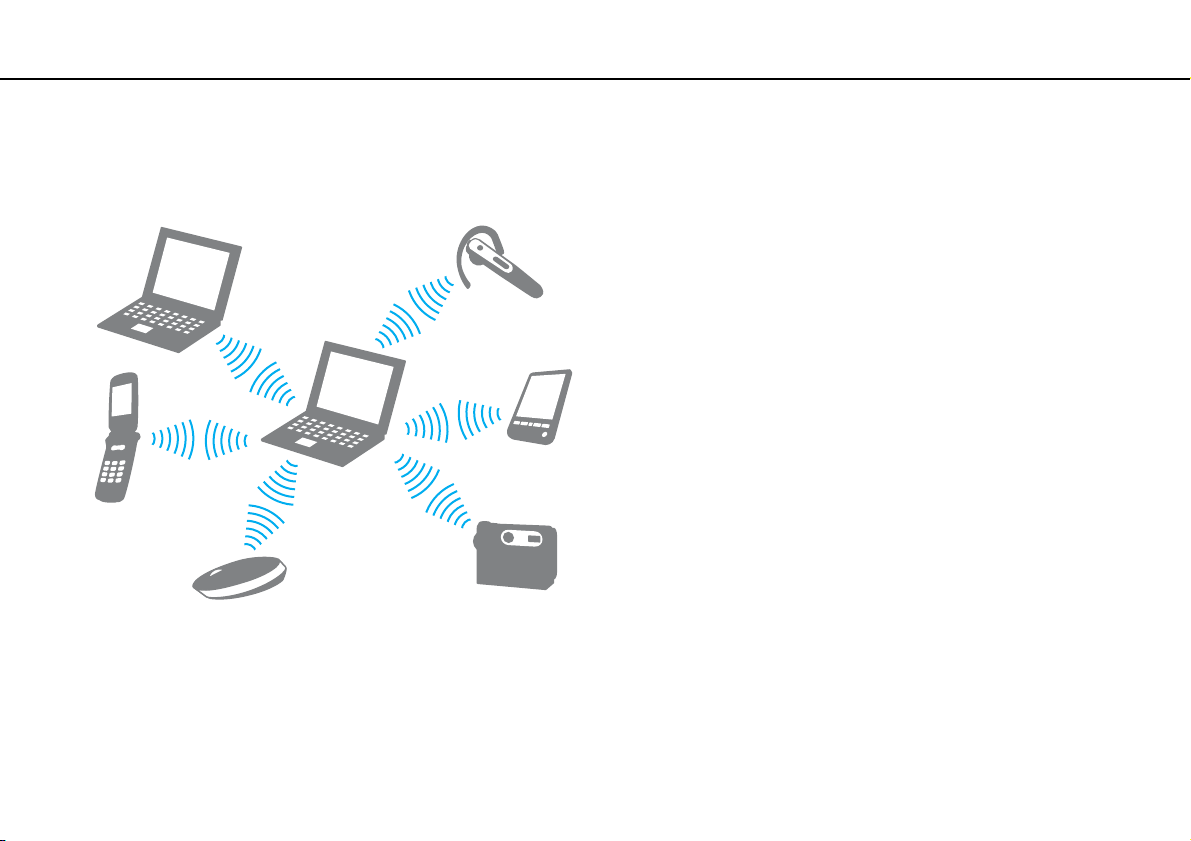

Utilisation de la fonction Bluetooth .............................. 63
Utilisation de l'authentification d'empreinte..................68
Utilisation du TPM .......................................................75
Utilisation de périphériques...............................................81

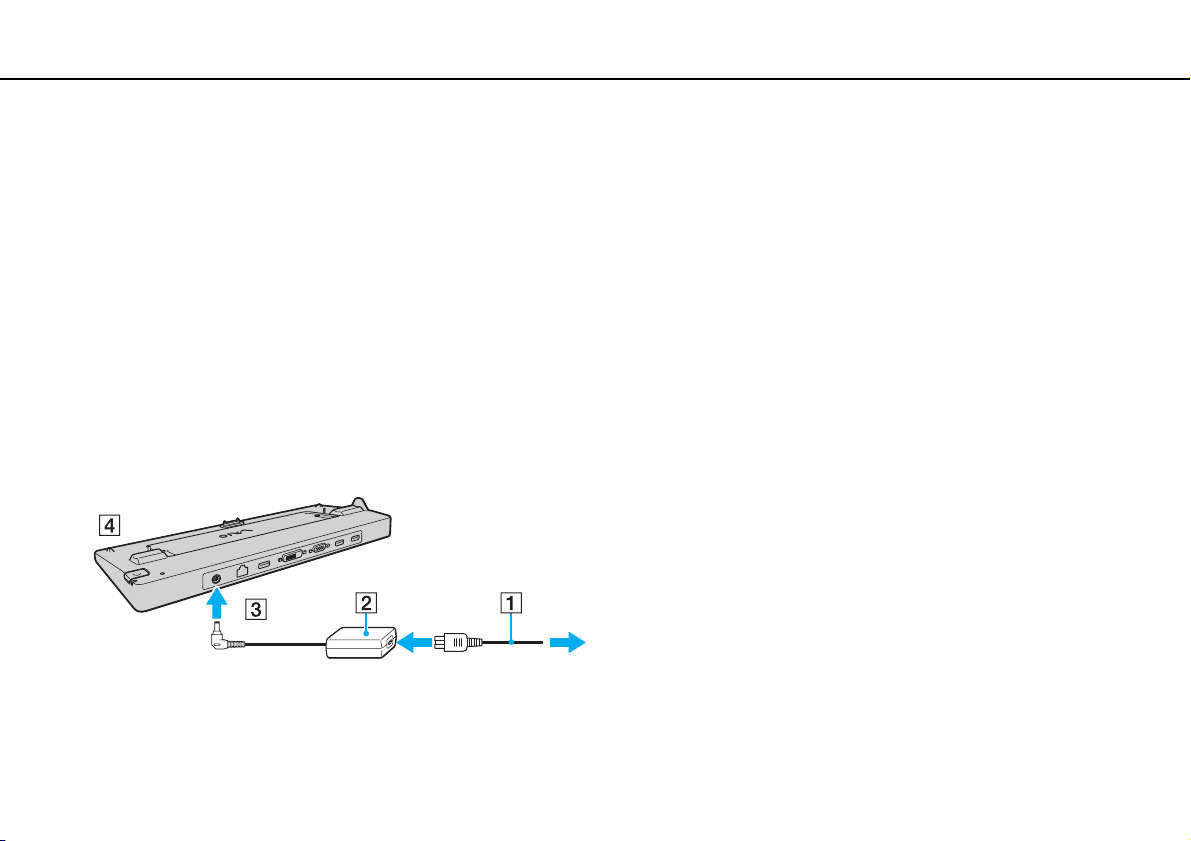

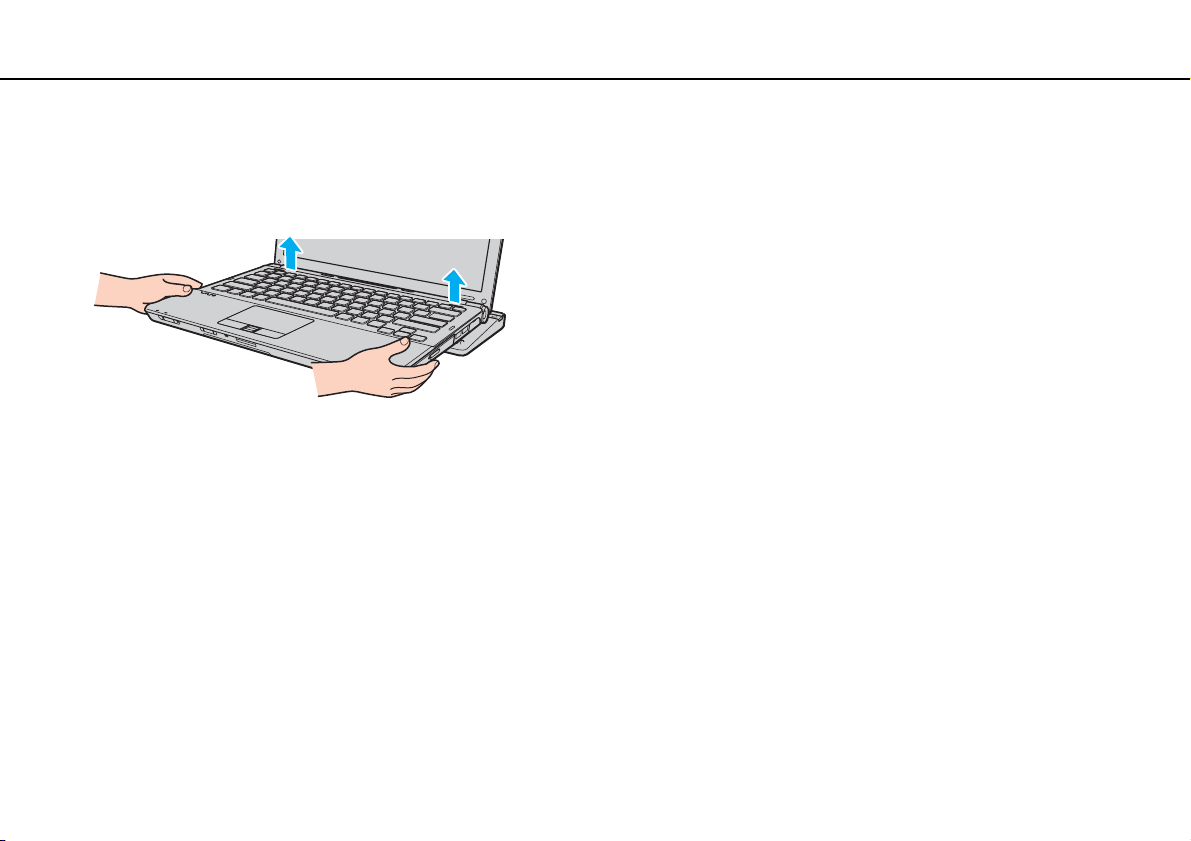

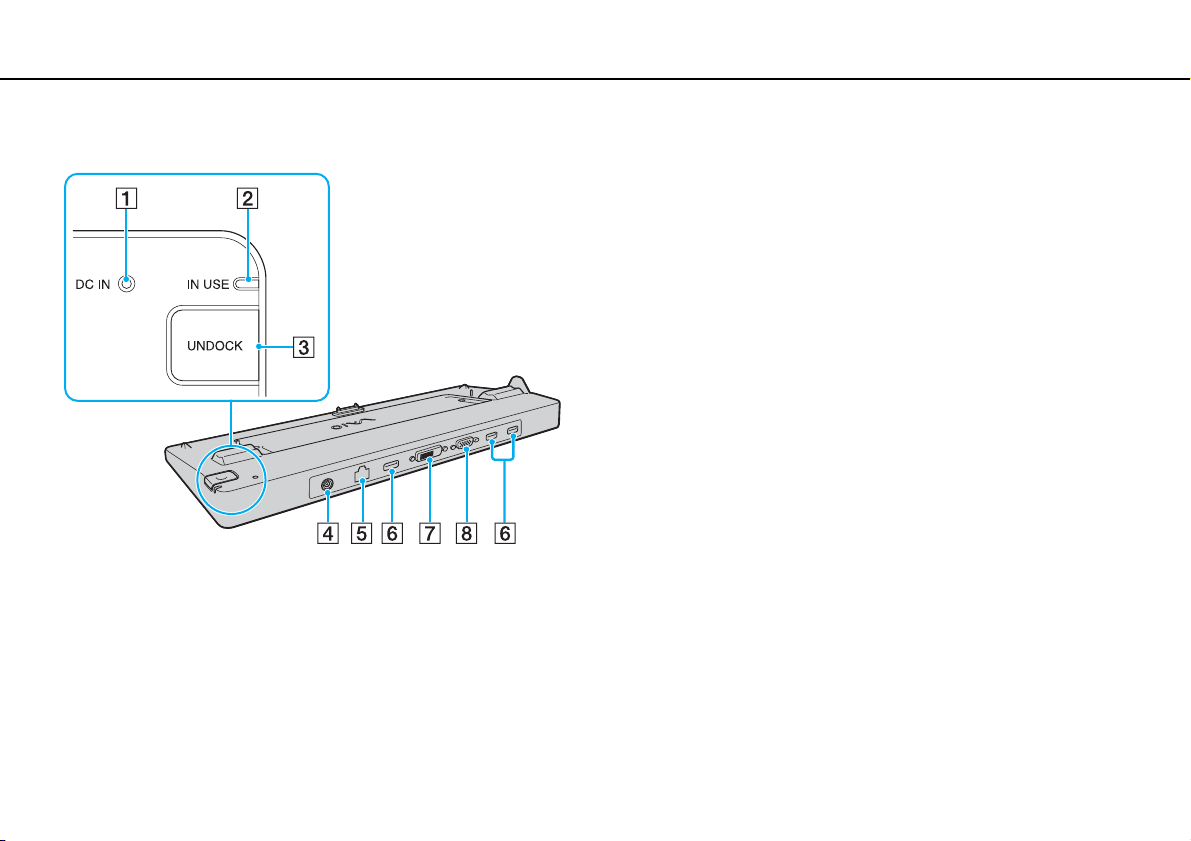

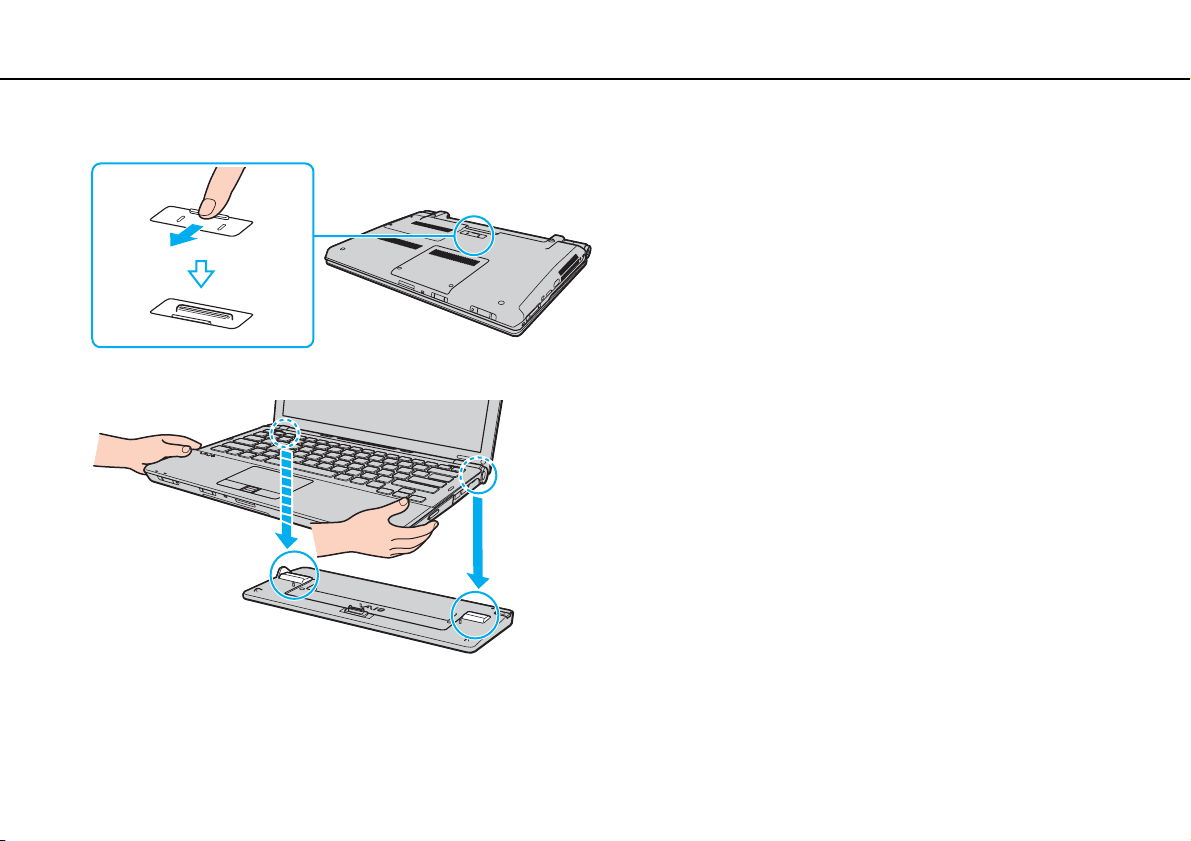

Connexion d'une station d'accueil ...............................82
Connexion de haut-parleurs externes ou d'un casque

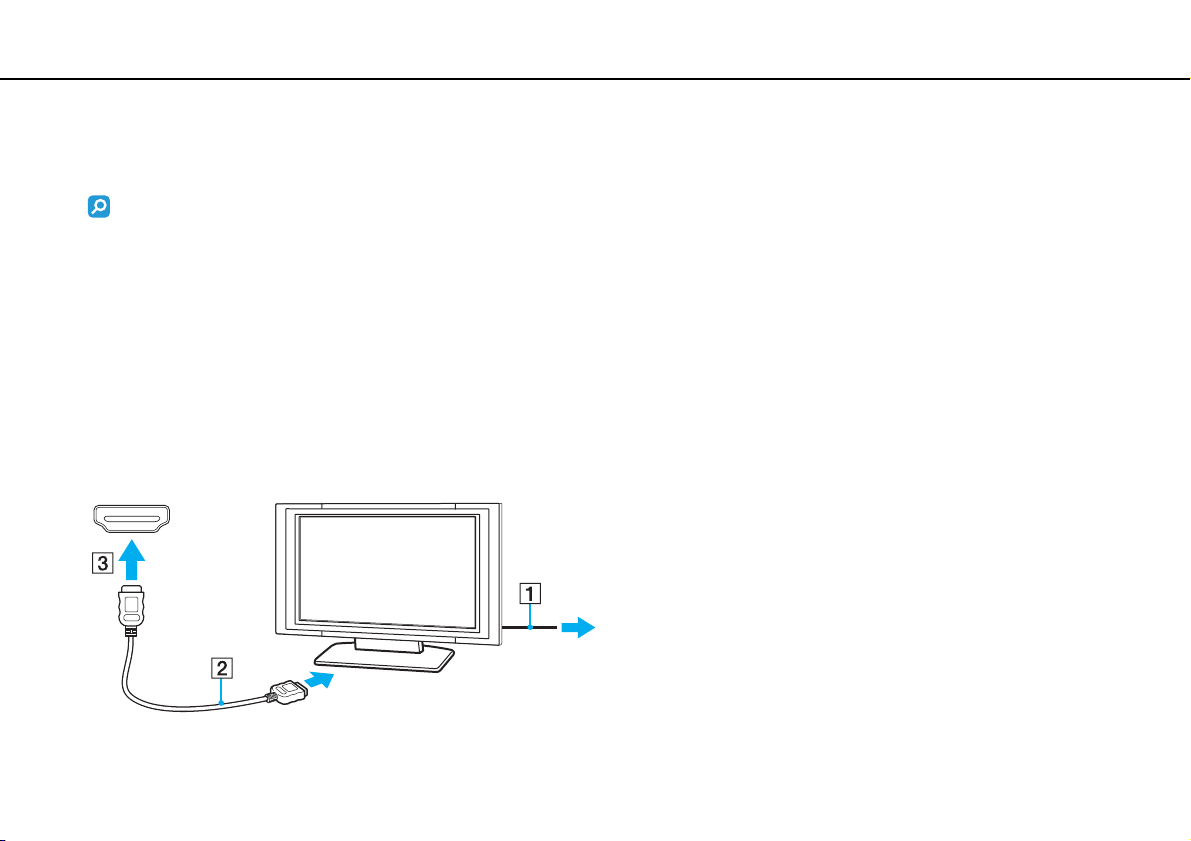

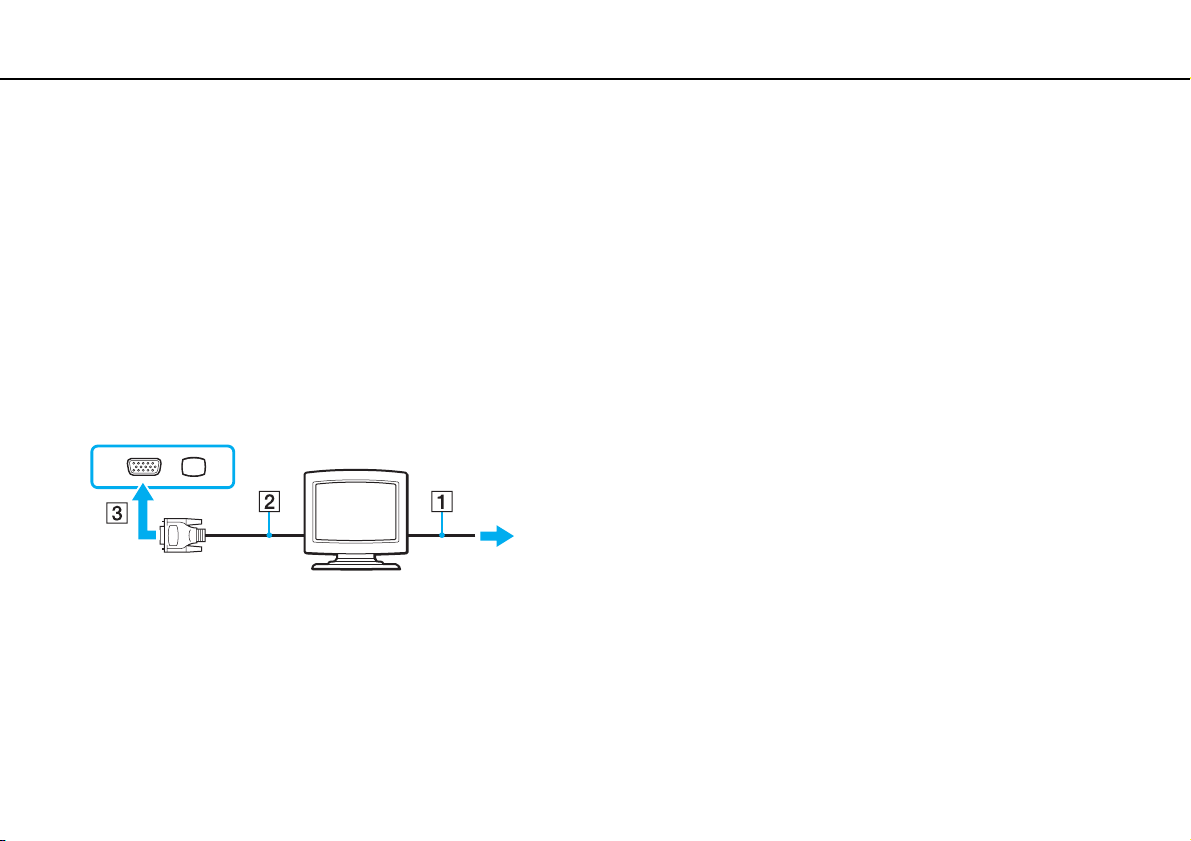

Connexion d'un écran externe.....................................91
Sélection du mode d'affichage.....................................99
Utilisation de la fonction Moniteurs multiples.............102
Connexion d'un microphone externe .........................104
Connexion d'un périphérique USB ............................105
Connexion d'un périphérique i.LINK ..........................107
Personnalisation de votre ordinateur VAIO .....................109
Configuration du mot de passe..................................110
Utilisation du VAIO Control Center ............................121
Utilisation des modes d'économie d'énergie..............122
Utilisation de VAIO Power Management ...................127
Configuration de votre modem ..................................129
Protection du disque dur............................................131
Mise à niveau de votre ordinateur VAIO .........................132
Ajout et suppression de mémoire ..............................133
...90
Page 3
3
nN
Précautions..................................................................... 140
Manipulation de l'écran LCD ..................................... 141
Utilisation des sources d'alimentation ....................... 142
Manipulation de votre ordinateur............................... 143
Utilisation de la caméra intégrée............................... 146
Manipulation des disques.......................................... 147
Utilisation du module batterie.................................... 148
Utilisation du casque ................................................. 149
Utilisation du Memory Stick....................................... 150
Utilisation du périphérique de stockage intégré ........151
Utilisation de l'authentification d'empreinte ............... 152
Utilisation du TPM ..................................................... 153
Dépannage ..................................................................... 154
Ordinateur ................................................................. 156
Sécurité du système.................................................. 162
Batterie...................................................................... 163
Caméra intégrée ....................................................... 165
Internet ...................................................................... 167
Réseau...................................................................... 169
Technologie Bluetooth .............................................. 174
Disques optiques....................................................... 178
Affichage ................................................................... 182
Impression................................................................. 187
Microphone ............................................................... 188
Haut-parleurs.............................................................189
Pavé tactile ................................................................190
Clavier .......................................................................191
Disquettes..................................................................192
Audio/Vidéo ...............................................................193
Memory Stick.............................................................196
Périphériques ............................................................197
Station d'accueil.........................................................198
Marques commerciales ...................................................199
Remarque .......................................................................201
Page 4
Avant de commencer >
4
nN
Avant de commencer
Toutes nos félicitations pour l'achat de votre ordinateur Sony VAIO® et bienvenue dans ce Guide de l'utilisateur.
Sony a combiné son savoir-faire en matière d'audio, de vidéo, d'informatique et de communications pour mettre à votre
disposition un ordinateur personnel à la pointe de la technologie.
!
Les vues externes illustrées dans le présent manuel peuvent légèrement différer de celles de votre ordinateur.
Les informations données dans les manuels fournis, dont le présent Guide de l'utilisateur, sont données à l'intention des utilisateurs des ordinateurs
VAIO équipés du système d'exploitation Microsoft® Windows Vista® 32 bit. Il se peut qu'il y ait des différences si votre ordinateur est équipé d'un
système d'exploitation à 64 bit.
Comment déterminer les spécifications
Certaines caractéristiques, certaines options et certains objets fournis ne sont peut-être pas disponibles sur votre ordinateur.
Afin de déterminer la configuration de votre ordinateur, voyez le site VAIO-Link à l'adresse http://www.vaio-link.com
.
Page 5
Avant de commencer >
Pour en savoir plus sur votre ordinateur VAIO
5
nN
Pour en savoir plus sur votre ordinateur VAIO
Cette section donne des informations sur l'aide disponible pour votre ordinateur VAIO.
1. Documentation imprimée
❑ Guide de démarrage rapide – Vue d'ensemble de la connexion des composants, des informations de configuration, etc.
❑ Guide de dépannage et de réinstallation
❑ Réglementations, Garantie, EULA et Service d'assistance
2. Documentation en ligne
❑ Guide de l'utilisateur (Le présent manuel) – Caractéristiques de votre ordinateur et informations sur la manière de
résoudre des problèmes courants.
Pour afficher ce guide en ligne :
1 Double-cliquez sur l'icône Me&My VAIO du bureau.
2 Cliquez sur Menu, Me&My VAIO, J'ai besoin d'aide (I Need Help) puis sur Guide de l'utilisateur VAIO (VAIO User
Guide).
3 Ouvrez le dossier correspondant à votre langue.
4 Sélectionnez le guide que vous souhaitez lire.
✍
Vous pouvez parcourir votre disque dur vers les guides de l'utilisateur en suivant Ordinateur > VAIO (C:) (votre disque C) > Documentation >
Documentation et en ouvrant le dossier correspondant à votre langue.
❑ Aide et support Windows – Constitue une source complète de conseils, de didacticiels et d'exemples qui vous aident
à utiliser votre ordinateur.
Pour accéder à l'Aide et support Windows, cliquez sur Démarrer puis Aide et support ou appuyez sur la touche
Microsoft Windows et maintenez-la enfoncée et appuyez sur la touche F1.
Page 6
Avant de commencer >
Pour en savoir plus sur votre ordinateur VAIO
6
nN
3. Sites Web d'aide
Si vous rencontrez un problème avec votre ordinateur, vous pouvez visiter le site Web VAIO-Link à l'adresse
http://www.vaio-link.com
Avant de contacter VAIO-Link par téléphone, essayez de résoudre le problème en consultant la documentation fournie et en
visitant les autres sites Web Sony.
❑ Pour en savoir plus sur VAIO et faire partie de la communauté VAIO en plein développement, voyez le site Web à l'adresse
http://www.club-vaio.com
❑ Pour les achats en ligne, rendez-vous à l'adresse http://www.sonystyle-europe.com
❑ Pour les autres produits Sony, voyez http://www.sony.net
Avant de contacter VAIO-Link par téléphone, relevez le numéro de série de votre ordinateur VAIO et gardez-le à portée de
main. Le numéro de série est situé sur le fond, sur le panneau arrière ou à l'intérieur du compartiment batterie de votre
ordinateur VAIO.
pour le dépannage.
.
.
.
Page 7
Avant de commencer >
Ergonomie
nN
Ergonomie
Vous serez amené à utiliser votre ordinateur dans divers types d'environnement. Dans la mesure du possible,
essayez d'observer les règles d'ergonomie suivantes, aussi bien dans votre environnement de travail habituel que lors de
vos déplacements :
7
❑ Emplacement de l'ordinateur – Veillez à placer l'ordinateur bien en face de vous pour travailler (1). Lorsque vous utilisez
le clavier ou le dispositif de pointage, maintenez vos avant-bras à l'horizontale (2) et vos poignets dans une position
neutre et confortable (3). Laissez vos bras le long du corps. Prévoyez des pauses fréquentes lorsque vous utilisez votre
ordinateur. Une utilisation excessive de l'ordinateur peut provoquer une fatigue visuelle et la contraction des muscles et
des tendons.
❑ Ameublement et position – Utilisez un siège présentant un bon support dorsal. Réglez le niveau du siège de sorte que
vos pieds reposent bien à plat sur le sol. Pour un meilleur confort, utilisez un repose-pied. Asseyez-vous de façon
détendue, tenez-vous droit et évitez de vous courber vers l'avant ou de vous incliner excessivement vers l'arrière.
Page 8
Avant de commencer >
Ergonomie
8
nN
❑ Inclinaison de l'écran – Modifiez l'inclinaison de l'écran jusqu'à ce que vous trouviez la position qui vous convient le
mieux. Une orientation optimale de l'écran réduit la fatigue oculaire et musculaire. N'oubliez pas de régler également la
luminosité de votre écran.
❑ Éclairage – Choisissez un emplacement où les fenêtres et l'éclairage ne produisent pas de reflets sur l'écran. Utilisez un
éclairage indirect pour éviter la formation de points lumineux sur l'écran. Vous travaillerez plus confortablement et plus
vite sous un bon éclairage.
❑ Positionnement d'un écran externe – Un écran externe doit être placé à une distance confortable pour les yeux.
Assurez-vous que l'écran se trouve au niveau des yeux ou légèrement en dessous lorsque vous êtes assis devant le
moniteur.
Page 9
Démarrage >
Démarrage
Cette section explique comment commencer à utiliser votre ordinateur VAIO.
❑ Emplacement des commandes et des ports (page 10)
❑ À propos des témoins lumineux (page 17)
❑ Connexion à une source d'alimentation (page 18)
❑ Utilisation du module batterie (page 19)
❑ Mise hors tension de l'ordinateur en toute sécurité (page 26)
❑ Mise à jour de votre ordinateur (page 27)
9
nN
Page 10
Démarrage >
Emplacement des commandes et des ports
Emplacement des commandes et des ports
Prenez quelques minutes pour identifier les commandes et les ports illustrés dans les pages suivantes.
!
Du fait des différences de spécifications, il se peut que l'aspect de votre ordinateur diffère de ceux représentés dans ce manuel. L'apparence peut aussi
varier d'un pays ou d'une région à l'autre.
Face avant
A Caméra numérique intégrée MOTION EYE (page 33)
B
Témoin de la caméra numérique intégrée
C Microphone intégré (monophonique)
D Écran LCD (page 141)
E Haut-parleurs intégrés (stéréo)
F Clavier (page 29)
G Pavé tactile (page 31)

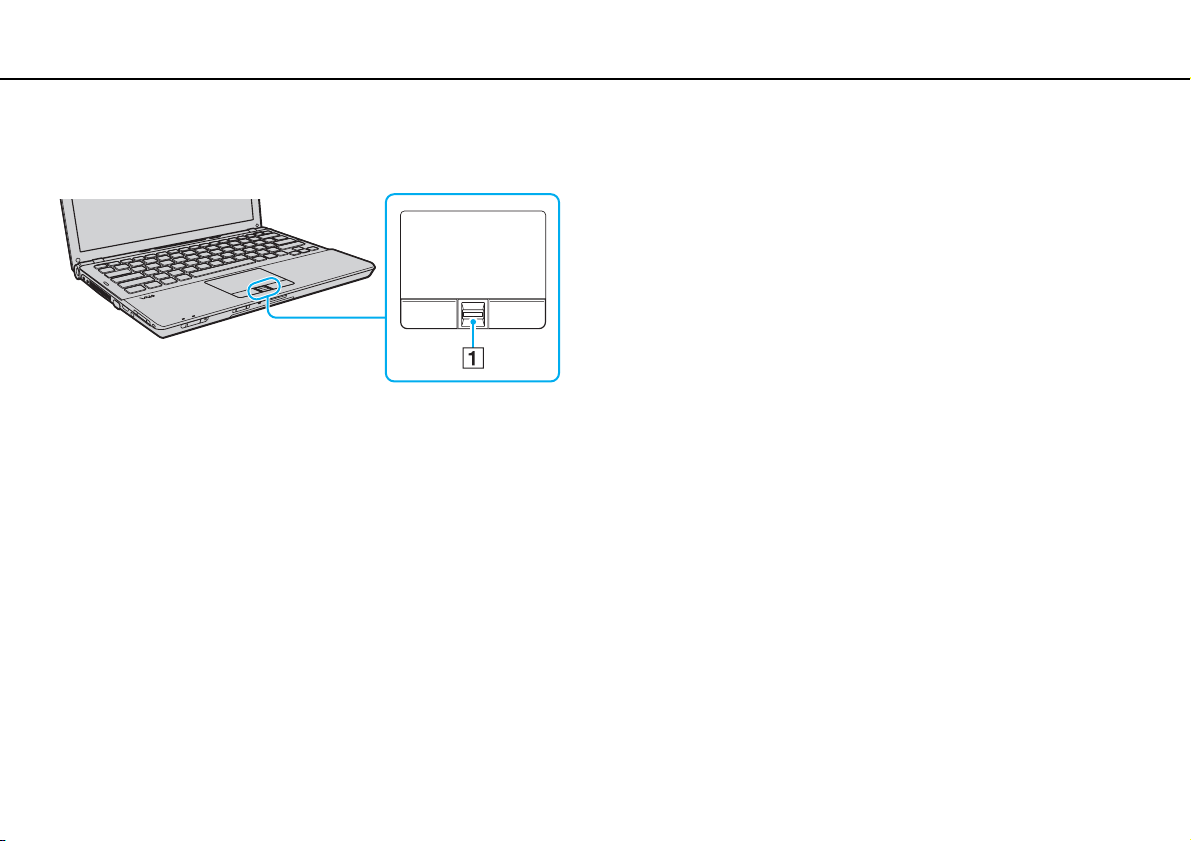

H Détecteur d'empreinte digitale
I Commutateur WIRELESS (page 56), (page 63)
J Tém o i n WIRELESS (page 17)

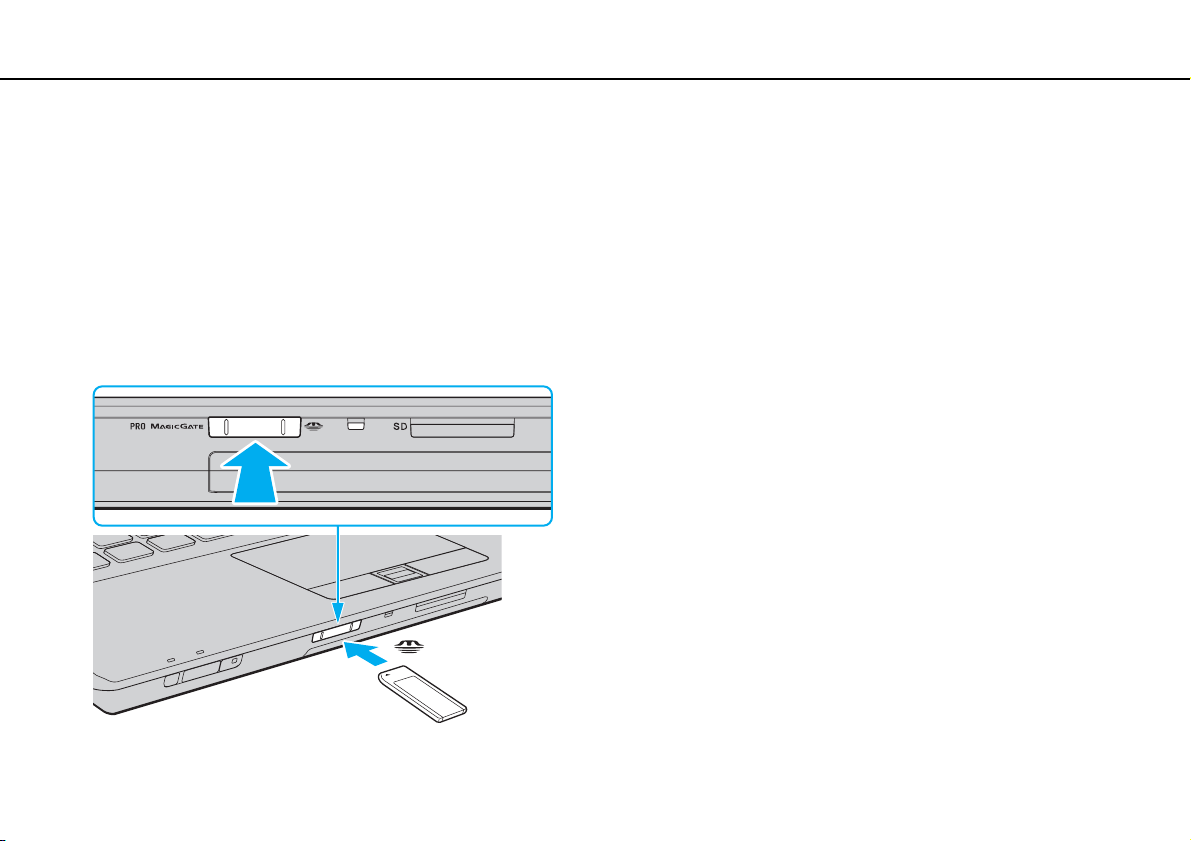

K Emplacement Memory Stick
L Témoin d'accès au support (page 17)
M Emplacement pour carte mémoire SD (page 48)
*1
Sur certains modèles seulement.
*2
Votre ordinateur prend en charge les Memory Stick de taille standard et Duo.
*1
*2
(page 41)
MOTION EYE
(page 68)
10
nN
(page 17)
Page 11
Démarrage >
Emplacement des commandes et des ports
nN
A
Témoin de la fonction Verrouillage du pavé numérique (page 17)
B Témoin de la fonction Verr Maj (page 17)
C Témoin de la fonction Verrouillage du défilement (page 17)
D Témoin de charge (page 17)
E Témoin du lecteur de disque (page 17)
F Bouton MODE (page 32)
G Boutons Permutation (page 32)
H Bouton SETTING (page 32)
11
Page 12
Démarrage >
Emplacement des commandes et des ports
Face arrière
A Connecteur de la batterie (page 19)
12
nN
Page 13
Démarrage >
Emplacement des commandes et des ports
Face droite
A Témoin du lecteur de disque optique (page 17)
B Orifice d'éjection manuelle (page 178)
C Touche d'éjection du disque (page 34)
D Lecteur de disque optique (page 34)
E Ports USB rapides (USB 2.0)
F Bouton d'alimentation/Témoin d'alimentation (page 17)
* Prend en charge les vitesses faible, moyenne et rapide.
*
(page 105)
13
nN
Page 14
Démarrage >
Emplacement des commandes et des ports
A Cache des ports
Ouvrez le cache des ports pour accéder aux ports se trouvant
derrière.
Du bout du doigt, abaissez le couvercle du port et tirez-le
doucement jusqu'à ce qu'il soit entièrement retiré de celui-ci.
B Port réseau (Ethernet) (page 54)
C Port modem (page 52)
14
nN
Page 15
Démarrage >
Emplacement des commandes et des ports
Face gauche
A Port DC IN (page 18)
B Prise microphone (page 104)
C Prise casque (page 90)
D Orifice d'aération
E Port moniteur
F Port de sortie HDMI
*1
(page 92)
*2
(page 92)
G Port i.LINK à 4 broches (S400) (page 107)
H Emplacement ExpressCard/34 (page 46)
I Emplacement de sécurité
*1
Pas accessible lorsque l'ordinateur est connecté à la station d'accueil.
*2
Sur certains modèles seulement.
15
nN
Page 16
Démarrage >
Emplacement des commandes et des ports
Dessous
nN
A Orifices d'aération

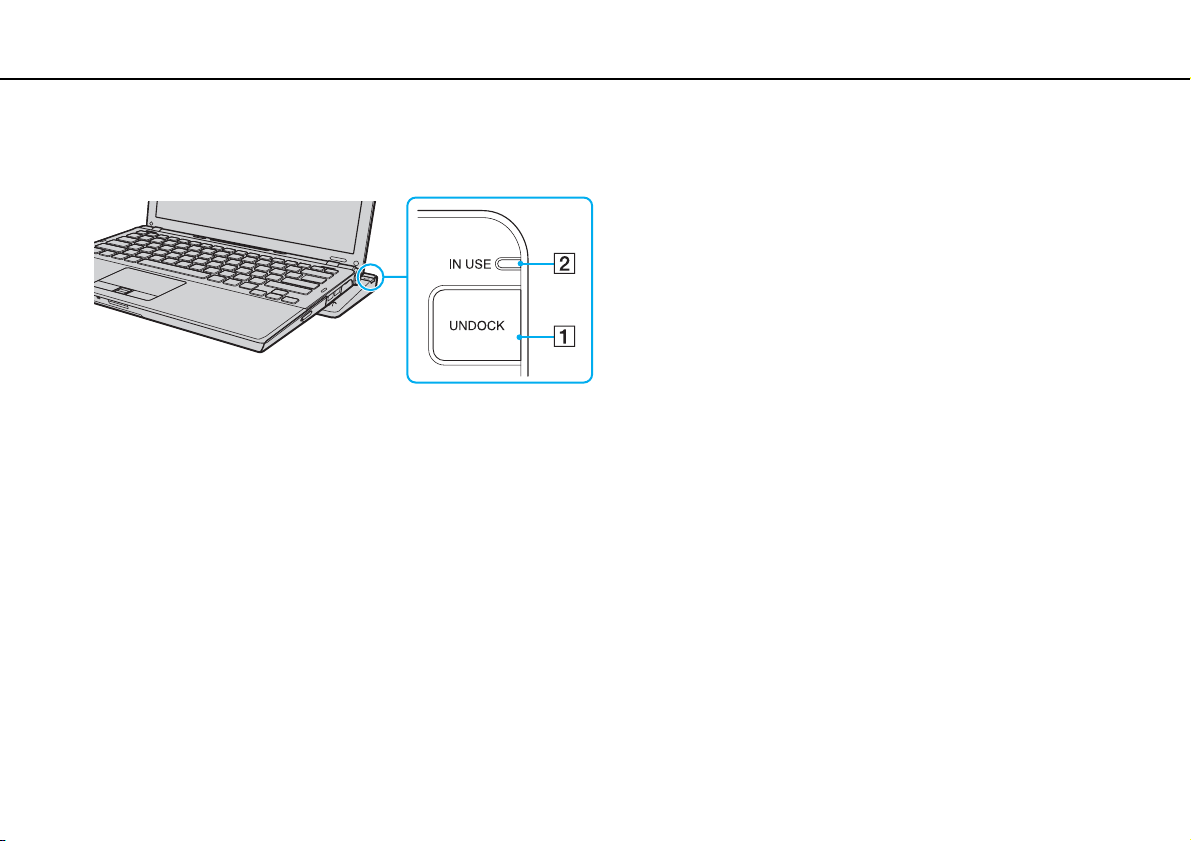

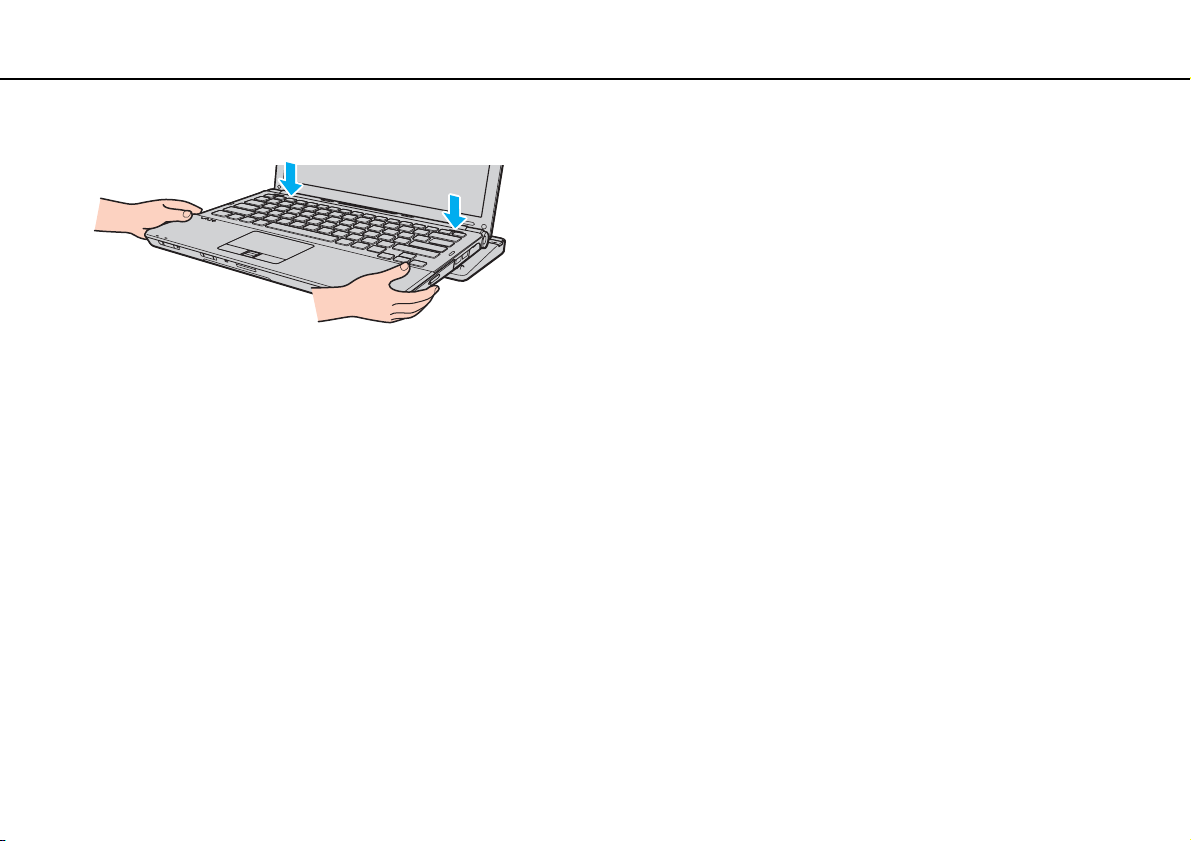

B Connecteur de la station d'accueil (page 84)
C Cache du compartiment du module de mémoire (page 133)
16
Page 17
Démarrage >
À propos des témoins lumineux
À propos des témoins lumineux
Votre ordinateur est équipé des témoins lumineux suivants :
Témoin Fonctions
Alimentation 1 S'allume en vert lorsque l'ordinateur est sous tension, clignote lentement en orange lorsqu'il est en mode veille
Charge
Accès au support S'allume lorsque des données sont lues ou écrites sur une carte mémoire. (Ne pas mettre l'ordinateur en Mode
Caméra numérique intégrée
MOTION EYE
Lecteur de disque optique
Lecteur de disque
Verrouillage du pavé numérique
Verrouillage des majuscules
Verrouillage du défilement
WIRELESS S'allume lorsqu'une ou plusieurs options sans fil sont activées.
et est éteint lorsque l'ordinateur est hors tension ou en mode veille prolongée.
S'allume lorsque le module batterie se charge. Pour plus d'information, voyez Chargement du module batterie
(page 22).
veille ou l'éteindre lorsque ce témoin est allumé.) Le témoin est éteint lorsque la carte mémoire n'est pas utilisée.
S'allume lorsque la caméra intégrée est en service.
S'allume lorsque le lecteur lit ou écrit des données. Le témoin est éteint lorsque le disque optique n'est pas utilisé.
S'allume lorsque l'unité de stockage interne ou le lecteur de disque optique tourne afin de lire ou d'écrire des
données.
Ne pas mettre l'ordinateur en Mode veille ou l'éteindre lorsque ce témoin est allumé.
Appuyez sur la touche Num Lk pour activer le pavé numérique. Appuyez une seconde fois sur la touche pour
désactiver le pavé numérique. Lorsque le pavé numérique est désactivé, le témoin est éteint.
Appuyez sur la touche
appuyez la touche
témoin. La saisie normale reprend lorsque le témoin de la fonction Verrouillage des majuscules est éteint.
Appuyez sur les touches Fn+Scr Lk pour modifier la façon dont vous faites défiler l'affichage. Le défilement
normal reprend lorsque le témoin Verrouillage du défilement est éteint. La touche Scr Lk fonctionne
différemment selon le programme utilisé et ne fonctionne pas avec tous les programmes.
Caps Lock
Shift
alors que le témoin est allumé. Appuyez sur la touche une seconde fois pour éteindre le
pour saisir des lettres majuscules. Les lettres s'inscrivent en minuscules si vous
17
nN
Page 18
Démarrage >
Connexion à une source d'alimentation
nN
Connexion à une source d'alimentation
Pour alimenter votre ordinateur, vous pouvez utiliser soit un adaptateur secteur, soit un module batterie rechargeable.
Utilisation de l'adaptateur secteur
✍
Utilisez uniquement l'adaptateur secteur fourni avec votre ordinateur.
Pour utiliser l'adaptateur secteur
1 Branchez l'une des extrémités du cordon d'alimentation (1) sur l'adaptateur secteur (3).
2 Insérez l'autre extrémité dans une prise secteur (2).
3 Branchez le câble de l'adaptateur secteur (3) sur le port DC IN (4) de l'ordinateur ou de la station d'accueil en option.
!
La forme du connecteur DC In varie selon l'adaptateur secteur.
18
✍
Pour déconnecter complètement l'ordinateur de l'alimentation secteur, débranchez l'adaptateur secteur.
Veillez à ce que la prise secteur soit facile d'accès.
Si l'ordinateur doit rester inutilisé pour une période prolongée, mettez-le en mode de mise en veille prolongée. Voyez Mode de mise en veille prolongée
(page 125).
Page 19
Démarrage >
Utilisation du module batterie
Utilisation du module batterie
Le module batterie fourni n'est pas complètement chargé lorsque vous prenez livraison de votre ordinateur.
Installation du module batterie
Pour installer le module batterie
1 Mettez l'ordinateur hors tension et fermez l'écran LCD.
2 Faites coulisser le loquet LOCK (1) du module batterie vers l'intérieur.
19
nN
Page 20
Démarrage >
Utilisation du module batterie
20
nN
3 Insérez la batterie en diagonale dans son logement jusqu'à ce que les saillies (2) situées de part et d'autre du logement
rentrent dans les coches en U (3) sur les côtés de la batterie.
Page 21
Démarrage >
Utilisation du module batterie
4 Poussez la batterie vers le bas dans le compartiment jusqu'à ce qu'un déclic se fasse entendre.
5 Faites coulisser le loquet LOCK vers l'extérieur pour verrouiller le module batterie dans l'ordinateur.
✍
Lorsque l'ordinateur est directement connecté au secteur et qu'un module batterie est installé, l'ordinateur utilise l'alimentation secteur.
!
Certaines batteries rechargeables ne répondent pas aux normes de qualité et de sécurité de Sony. Pour des raisons de sécurité, cet ordinateur ne peut
fonctionner qu'avec des modules batterie de marque Sony conçus pour ce modèle. Si un module batterie non autorisé est utilisé, la batterie ne se
chargera pas et l'ordinateur ne fonctionnera pas.
21
nN
Page 22
Démarrage >
Utilisation du module batterie
Chargement du module batterie
Le module batterie fourni n'est pas complètement chargé lorsque vous prenez livraison de votre ordinateur.
Pour charger le module batterie
1 Installez le module batterie.
Branchez l'ordinateur à une source d'alimentation à l'aide de l'adaptateur secteur.
2
Le témoin de charge s'allume pendant le chargement du module batterie. Lorsque la charge de la batterie s'approche du
niveau que vous avez sélectionné à l'aide de la fonction de charge de la batterie, le témoin de charge s'éteint. Pour sélectionner
le niveau de charge maximum désiré, voyez
États du témoin de charge Signification
Allumé en orange Le module batterie est en cours de chargement.
Clignote en même temps que le témoin
vert d'alimentation
Clignote en même temps que le témoin
orange d'alimentation
Clignote rapidement en orange Erreur de batterie : échec du module batterie ou
Le module batterie est presque déchargé.
(Mode normal)
Le module batterie est presque déchargé.
(Mode veille)
module batterie déverrouillé.
Utilisation des fonctions de charge de la batterie (page 24)
.
22
nN
!
Rechargez le module batterie comme décrit dans ce manuel pour la première charge.
Page 23
Démarrage >
Utilisation du module batterie
✍
Laissez le module batterie dans l'ordinateur lorsque celui-ci est directement connecté au secteur. Le module batterie continue à se charger pendant
l'utilisation de l'ordinateur.
Si le niveau de charge de la batterie passe en dessous de 10 %, branchez l'adaptateur secteur pour recharger le module batterie ou mettez l'ordinateur
hors tension et installez un module batterie complètement chargé.
Votre ordinateur est équipé d'un module batterie au lithium-ion qui peut être rechargé n'importe quand. Le fait de recharger un module batterie
partiellement déchargé n'affecte en rien sa longévité.
Votre ordinateur ne peut pas être mis en veille prolongée pendant que certaines applications logicielles ou certains périphériques sont utilisés,
même si le niveau de charge de la batterie restant est bas. Pour éviter de perdre des données en cas d'alimentation par la batterie, nous vous
recommandons de les enregistrer fréquemment et de n'activer que manuellement les modes de gestion de l'alimentation, comme la mise en veille ou
la mise en veille prolongée.
Si le module batterie vient à se décharger complètement alors que l'ordinateur est en mode de mise en veille, vous perdrez toutes les données non
encore enregistrées. Il ne sera pas possible de rétablir la précédente session de travail. Aussi, pour éviter de perdre vos données, enregistrez-les
régulièrement.
Lorsque l'ordinateur est directement connecté au secteur et qu'un module batterie est installé, l'ordinateur utilise l'alimentation secteur.
23
nN
Page 24
Démarrage >
Utilisation du module batterie
24
nN
Utilisation des fonctions de charge de la batterie
Vous pouvez sélectionner la méthode de charge de la batterie à l'aide des Fonctions de charge de la batterie (Battery
Charge Functions). Pour allonger la durée de vie de la batterie, activez la fonction d'entretien de la batterie.
Pour activer la fonction d'entretien de la batterie
1 Cliquez sur Démarrer, Tous les programmes puis sur VAIO Control Center.
2 Cliquez sur Gestion de l'alimentation (Power Management) puis sur Fonctions de charge de la batterie (Battery
Charge Functions).
3 Cliquez sur Avancés (Advanced).
4 Cliquez sur la case à cocher Activer la fonction d'entretien de la batterie (Enable Battery Care Function).
5 Sélectionnez le niveau de charge maximum que vous souhaitez.
6 Cliquez sur OK.
Pour vérifier la capacité de charge de la batterie
Suivez les étapes 1 à 3 de la section Pour activer la fonction d'entretien de la batterie ci-dessus et vérifiez les informations
détaillées données. Si la capacité de charge de la batterie est basse, remplacez le module batterie par un nouveau module
batterie Sony véritable.
Utilisation du papier-peint de longév. batterie longue
Vous pouvez épargner la durée de vie de la batterie en définissant le papier-peint adéquat comme arrière-plan de votre bureau.
Pour définir le papier peint de longév. batterie longue
1 Cliquez sur Démarrer, Tous les programmes puis sur VAIO Control Center.
2 Cliquez sur Affichage (Display) puis sur Définition du papier-peint de longév. batterie longue (Long Battery Life
Wallpaper Setting).
3 Cliquez sur Défin. Longév. batt. longue (Set Long Battery Life Wallpaper).
À l'invite de confirmation, cliquez sur OK.
Page 25
Démarrage >
Utilisation du module batterie
25
nN
Retrait du module batterie
!
Vous risquez de perdre des données si vous retirez le module batterie alors que l'ordinateur est sous tension sans être branché sur l'adaptateur secteur
ou si l'ordinateur est en mode de mise en veille.
Pour retirer le module batterie
1 Mettez l'ordinateur hors tension et fermez l'écran LCD.
2 Faites coulisser le loquet LOCK (1) du module batterie vers l'intérieur.
3 Faites glisser vers l'intérieur le loquet RELEASE (2) du module batterie sans le relâcher, placez le bout du doigt sous la
languette (3) du module batterie, soulevez-le dans le sens de la flèche, puis retirez-le de l'ordinateur.
Page 26
Démarrage >
Mise hors tension de l'ordinateur en toute sécurité
26
nN
Mise hors tension de l'ordinateur en toute sécurité
Pour éviter de perdre des données non enregistrées, veillez à arrêter votre ordinateur correctement, comme indiqué ci-après.
Pour arrêter votre ordinateur
1 Mettez hors tension les périphériques connectés à l'ordinateur.
2 Cliquez sur Démarrer, la flèche à côté du bouton Verrouillage puis Arrêter.
3 Répondez à toute invite vous demandant si vous voulez enregistrer les documents ou considérer d'autres utilisateurs et
attendez que votre ordinateur se mette automatiquement hors-tension.
Le témoin d'alimentation s'éteint.
Page 27
Démarrage >
Mise à jour de votre ordinateur
27
nN
Mise à jour de votre ordinateur
Veillez à installer les dernières mises à jour des applications suivantes sur votre ordinateur afin qu'il fonctionne de manière
plus efficace.
❑ Windows Update
Cliquez sur Démarrer, Tous les programmes et Windows Update, puis suivez les instructions à l'écran.
❑ VAIO Update 4
Cliquez sur Démarrer, Tous les programmes, VAIO Update 4 et Options VAIO Update (VAIO Update Options),
puis suivez les instructions à l'écran.
!
Votre ordinateur doit être connecté à Internet pour télécharger les mises à jour.
Page 28
Utilisation de votre ordinateur VAIO >
Utilisation de votre ordinateur VAIO
Cette section décrit comment tirer le meilleur parti de votre ordinateur VAIO.
❑ Utilisation du clavier (page 29)
❑ Utilisation du pavé tactile (page 31)
❑ Utilisation de la fonction Permutation (page 32)
❑ Utilisation de la caméra intégrée (page 33)
❑ Utilisation du lecteur de disque optique (page 34)
❑ Utilisation du Memory Stick (page 41)
❑ Utilisation d'autres modules/cartes mémoire (page 46)

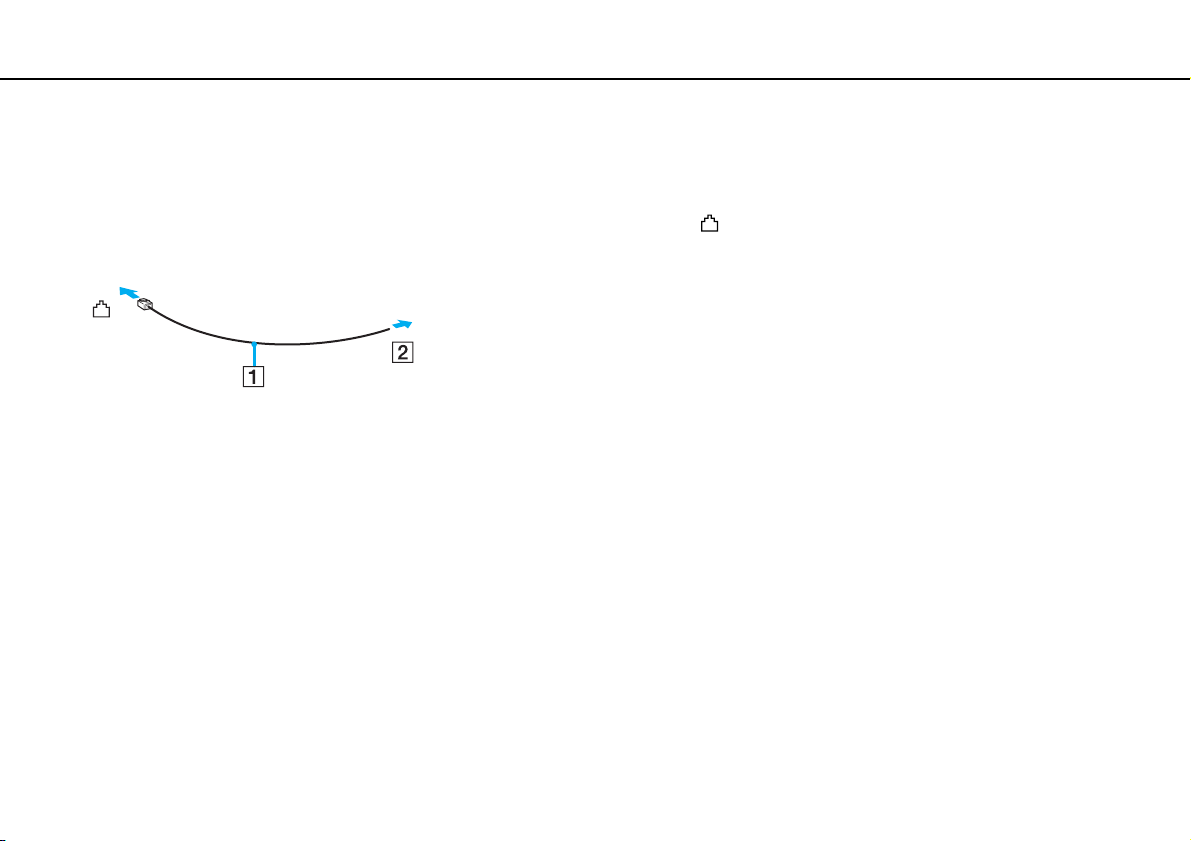

❑ Utilisation d'Internet (page 52)
❑ Utilisation du réseau (LAN) (page 54)

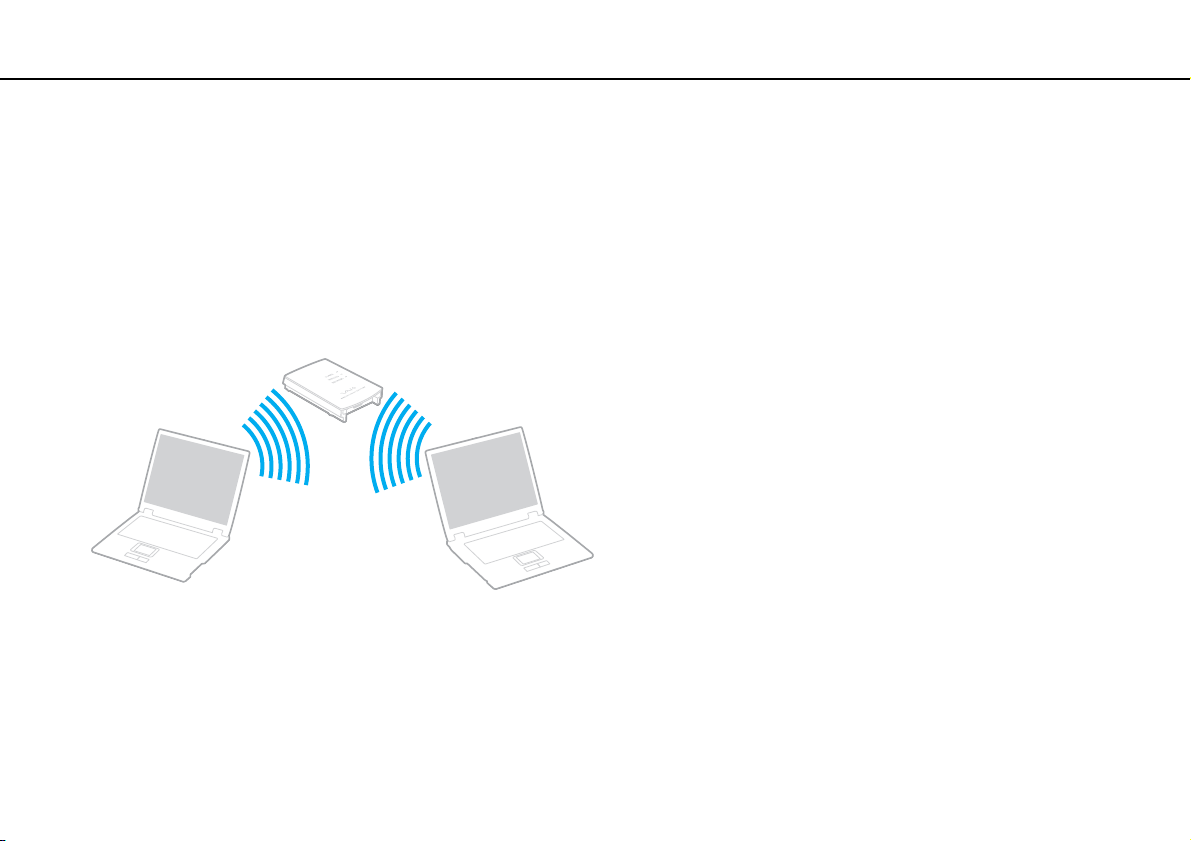

❑ Utilisation d'un LAN sans fil (page 56)
❑ Utilisation de la fonction Bluetooth (page 63)

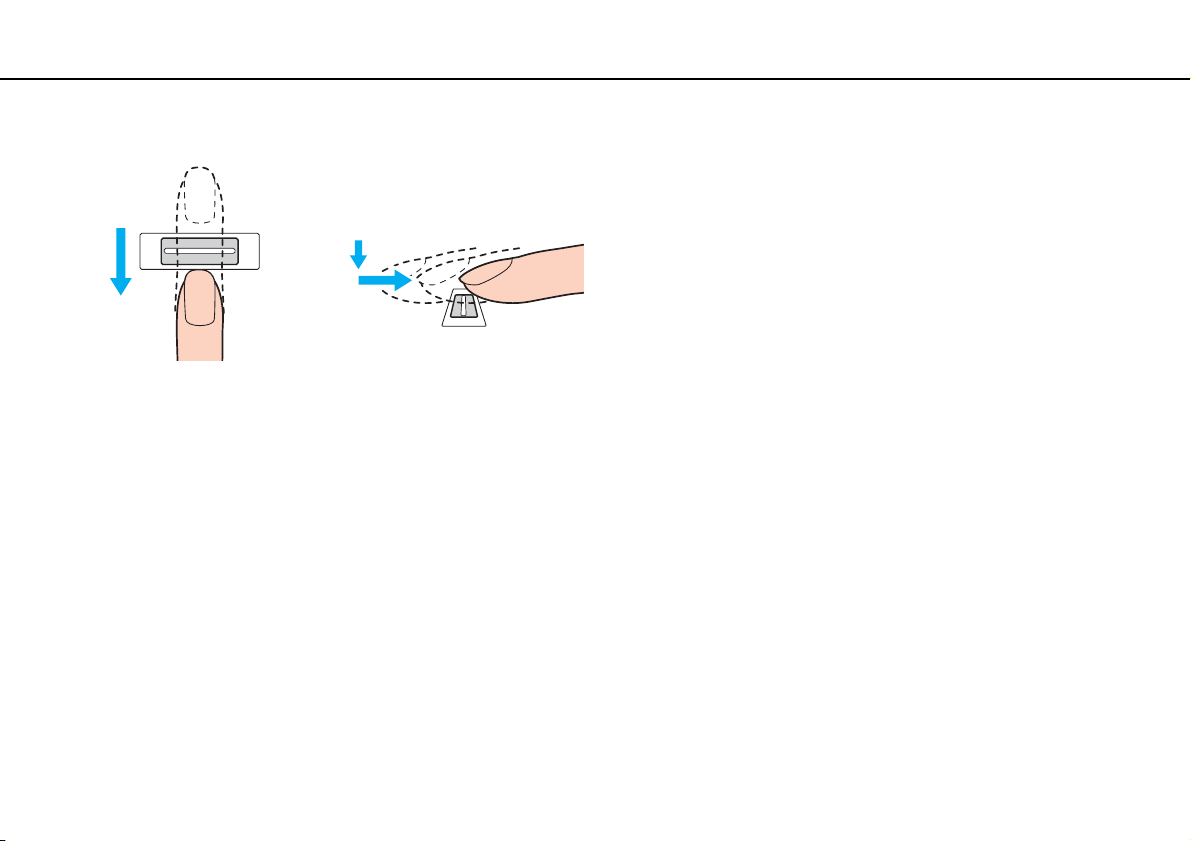

❑ Utilisation de l'authentification d'empreinte (page 68)
❑ Utilisation du TPM (page 75)
28
nN
Page 29
Utilisation de votre ordinateur VAIO >
Utilisation du clavier
Utilisation du clavier
Votre clavier est équipé de touches supplémentaires qui exécutent des tâches spécifiques au modèle.
Combinaisons et fonctions disponibles avec la touche Fn
✍
Certaines fonctions du clavier ne sont utilisables que lorsque le système d'exploitation a terminé son lancement.
Combinaisons/Fonction Fonctions
Fn + % (F2) : activation/désactivation des
haut-parleurs
Fn + 2 (F3/F4) : volume des haut-parleurs Permet de régler le volume des haut-parleurs intégrés.
Fn + 8 (F5/F6) : réglage de la luminosité Permet de modifier la luminosité de l'écran LCD de votre ordinateur.
Fn + /T (F7) : affichage sur l'écran
Fn + / (F9/F10) : zoom
Permet d'allumer et d'éteindre les haut-parleurs intégrés et les écouteurs.
Pour augmenter le volume, appuyez sur les touches Fn+F4 et maintenez-les enfoncées ou
appuyez sur les touches Fn+F4 puis sur la touche M ou ,.
Pour diminuer le volume, appuyez sur les touches Fn+F3 et maintenez-les enfoncées ou
appuyez sur les touches Fn+F3 puis sur le touche m ou <.
Pour augmenter l'intensité lumineuse, appuyez sur les touches Fn+F6 et maintenez-les
enfoncées ou appuyez sur les touches Fn+F6 puis sur la touche M ou ,.
Pour diminuer l'intensité lumineuse, appuyez sur les touches Fn+F5 et maintenez-les
enfoncées ou appuyez sur les touches Fn+F5 puis sur la touche m ou <.
Permet de choisir entre l'écran de votre ordinateur, un écran externe et un affichage simultané
des deux.
Modifient la taille d'une image ou d'un document affiché par certains logiciels.
Pour que l'affichage de votre écran apparaisse plus petit et semble plus lointain (zoom arrière),
appuyez sur les touches Fn+F9.
Pour que l'affichage de votre écran apparaisse plus large et semble plus proche (zoom avant),
appuyez sur les touches Fn
Pour plus d'informations, reportez-vous au fichier d'aide inclus dans le VAIO Control Center.
+F10.
29
nN
Page 30
Utilisation de votre ordinateur VAIO >
Utilisation du clavier
Combinaisons/Fonction Fonctions
Fn + (F12) : mise en veille prolongée
30
nN
Permet de réduire la consommation électrique au minimum. Lorsque vous exécutez cette
commande, la configuration du système et des périphériques connectés est sauvegardée sur
le dispositif de stockage intégré, puis le système est mis hors tension. Pour ramener le système
à son état d'origine, actionnez le bouton d'alimentation.
Pour plus d'information sur la gestion de l'alimentation, voyez Utilisation des modes
d'économie d'énergie (page 122).
Page 31
Utilisation de votre ordinateur VAIO >
Utilisation du pavé tactile
31
nN
Utilisation du pavé tactile
Ce pavé tactile vous permet de pointer sur des objets affichés à l'écran et de les sélectionner, les faire glisser et les faire défiler.
Action Description
Pointer Faites glisser un doigt sur le pavé tactile (1) pour déplacer le pointeur (2) vers un élément ou un objet.
Cliquer Appuyez une fois sur le bouton gauche (3).
Double-cliquer Appuyez deux fois de suite sur le bouton gauche.
Cliquer avec le bouton droit Appuyez une fois sur le bouton droit (4). Dans bon nombre d'applications, cette action donne accès à un menu
Faire glisser Faites glisser votre doigt sur le pavé tactile tout en appuyant sur le bouton gauche.
Faire défiler Faites glisser votre doigt le long du bord droit du pavé tactile pour faire défiler l'écran verticalement. Faites glisser votre
contextuel abrégé.
doigt le long du bord inférieur pour faire défiler l'écran horizontalement. (La fonction de défilement n'est opérationnelle
qu'avec les applications prenant en charge la fonctionnalité de défilement du pavé tactile.)
✍
Vous pouvez désactiver/activer le pavé tactile lorsqu'une souris est connectée à votre ordinateur. Pour modifier les paramètres du pavé tactile,
utilisez le VAIO Control Center.
!
Veillez à connecter une souris avant de désactiver le pavé tactile. Si vous désactivez le pavé tactile avant de connecter une souris, vous ne pourrez
utiliser que le clavier pour le pointage.
Page 32
Utilisation de votre ordinateur VAIO >
Utilisation de la fonction Permutation
32
nN
Utilisation de la fonction Permutation
La fonction Permutation offre trois modes que vous pouvez adapter pour les assortir à votre humeur et votre environnement.
Si par exemple vous adaptez les modes pour une utilisation professionnelle, une utilisation personnelle et une utilisation
ludique, vous pouvez passer au mode désiré en appuyant sur le bouton MODE de votre ordinateur.
Vous pouvez modifier les paramètres de chaque mode dans la fenêtre des paramètres VAIO Mode Switch. Pour plus
d'information, voyez le fichier d'aide sur le VAIO Mode Switch.
Bouton spécial Fonctions
Bouton MODE
Bouton SETTING
Boutons Permutation (page 11) Exécutent les tâches que vous leur avez assignées.
Permet de passer d'un mode à l'autre.
Affiche la fenêtre des paramètres VAIO Mode Switch permettant de modifier les attributions du bouton de
permutation et le papier peint déterminé pour chaque mode.
✍
Les attributions par défaut du bouton peuvent être différentes selon le modèle que vous avez acheté.
Page 33
Utilisation de votre ordinateur VAIO >
Utilisation de la caméra intégrée
Utilisation de la caméra intégrée
Votre ordinateur est équipé d'une caméra numérique intégrée MOTION EYE.
Le logiciel de capture d'images préinstallé vous permet d'effectuer les opérations suivantes :
❑ Capture d'images fixes et de films
❑ Détection et capture de mouvements pour la surveillance
❑ Modification des données capturées
✍
Allumer l'ordinateur active la caméra intégrée.
La visioconférence est possible à l'aide du logiciel adéquat.
!
Le démarrage ou la fermeture des logiciels de messagerie instantanée et d'édition vidéo n'active ni ne désactive la caméra intégrée.
Ne mettez pas votre ordinateur en mode de mise en veille ou de mise en veille prolongée lorsque vous utilisez la caméra intégrée.
Vous ne pouvez pas faire fonctionner la caméra intégrée à l'aide du logiciel Microsoft Windows Movie Maker.
Pour utiliser le logiciel de capture d'images préinstallé
1 Cliquez sur Démarrer, Tous les programmes, ArcSoft WebCam Companion 2 puis WebCam Companion 2.
2 Cliquez sur l'icône désirée de la fenêtre principale.
Pour des instructions détaillées sur l'utilisation du logiciel, voyez le fichier d'aide relatif à celui-ci.
33
nN
✍
Lorsque vous capturez une image ou un film dans un endroit sombre, cliquez sur l'icône Capturer (Capture) ou sur l'icône Enregistrement (Record)
de la fenêtre principale puis sur l'icône Paramètres de la WebCam (WebCam Settings) et sélectionnez l'option Lumière faible ou Compensation de
lumière faible dans la fenêtre des propriétés.
Page 34
Utilisation de votre ordinateur VAIO >
Utilisation du lecteur de disque optique
34
nN
Utilisation du lecteur de disque optique
Votre ordinateur est équipé d'un lecteur de disque optique.
Certaines caractéristiques et options de cette section peuvent ne pas être disponibles sur votre ordinateur.
Voyez les spécifications afin de déterminer la configuration de votre ordinateur.
Pour insérer un disque
1 Mettez votre ordinateur sous tension.
2 Appuyez sur la touche d'éjection (1) pour ouvrir le lecteur.
Le plateau du lecteur s'ouvre.
3 Déposez un disque au centre du plateau avec l'étiquette orientée vers le haut, puis poussez-le doucement vers le bas
jusqu'à ce qu'un déclic se produise.
Page 35
Utilisation de votre ordinateur VAIO >
Utilisation du lecteur de disque optique
4 Refermez le plateau en le poussant doucement.
!
Ne retirez jamais le disque optique lorsque l'ordinateur est en mode d'économie d'énergie (mise en veille ou mise en veille prolongée). Veillez à remettre
l'ordinateur en mode normal avant de retirer le disque.
35
nN
Page 36
Utilisation de votre ordinateur VAIO >
Utilisation du lecteur de disque optique
36
nN
Disques pris en charge
Selon le modèle, votre ordinateur permet de lire et de graver des CD, des DVD et des Blu-ray Disc™.
Voyez le tableau de référence ci-dessous pour déterminer quel type de lecteur de disques optiques prend en charge quel
type de disque.
LE : lecture et enregistrement
L : lecture uniquement
– : ni lecture ni enregistrement
CD-
CD
Vidéo
CD
Musique
ROM
DVD± RW/
±R DL/RAM
Disque Blu-ray L L L L LE L L LE LE L L LE L
Disque Combo
Blu-ray
*1
Le lecteur de DVD±RW/RAM de votre ordinateur ne prend pas en charge la cartouche DVD-RAM. Utilisez des disques sans cartouche ou des disques avec cartouche
amovible.
*2
L'écriture de données sur les disques monofaces DVD-RAM (2,6 Go) compatibles avec DVD-RAM version 1.0 n'est pas prise en charge.
Le disque DVD-RAM version 2.2/DVD-RAM révision 5.0 (12X) n'est pas pris en charge.
*3
Le lecteur de disques Blu-ray de votre ordinateur ne prend pas en charge les disques BD-RE version 1.0 ni les disques Blu-ray avec cartouche.
*4
Prend en charge l'écriture de données sur les disques BD-R version 1.1/1.2/1.3 (disques à une couche d'une capacité de 25 Go, disques double couche d'une
capacité de 50 Go) et disques BD-RE version 2.1 (disques à une couche d'une capacité de 25 Go, disques double couche d'une capacité de 50 Go).
*5
L'écriture de données sur les disques CD-RW Ultra Speed n'est pas prise en charge.
LLL LLELLLELELE LE LE ––
LL L L
CDExtra
CD-R/RWDVD-
*5
LE
DVD
ROM
LLLELELE LE LE LL
DVD-R/RWDVD+R/RWDVD+R DL
Vidéo
(Double
Layer)
DVD-R DL
(Dual
Layer)
DVDRAM
*1 *2
BDROM
BD-R/RE
LE
*3
*4
Page 37
Utilisation de votre ordinateur VAIO >
Utilisation du lecteur de disque optique
!
Ce produit a été conçu pour permettre la lecture de disques compatibles avec la norme Compact Disc Digital Audio (CD Standard). DualDisc est un
format de disque à deux faces, qui associe contenu DVD d'un côté et contenu audio numérique de l'autre. Notez que la face audio (face non DVD) d'un
DualDisc risque de ne pas être lisible sur cet appareil car elle n'est pas compatible avec la norme CD Standard.
Lorsque vous achetez des disques préenregistrés ou vierges à utiliser avec votre ordinateur VAIO, veillez à lire attentivement les avis inscrits sur leurs
pochettes afin de vous assurer s'ils sont compatibles à la fois en lecture et en gravure avec les lecteurs de disques optiques de votre ordinateur. Sony
NE garantit PAS la compatibilité des lecteurs de disques optiques VAIO avec les disques qui ne respectent pas les normes officielles « CD », « DVD »
ou « Blu-ray Disc ». L'UTILISATION DE DISQUES NON COMPATIBLES PEUT PROVOQUER DES DOMMAGES IRRÉMÉDIABLES À VOTRE ORDINATEUR
VAIO OU ENGENDRER DES CONFLITS LOGICIELS ET PROVOQUER UNE ERREUR SYSTÈME.
Pour toute question sur les formats de disque, contactez l'éditeur du disque préenregistré ou le fabricant du disque enregistrable.
✍
L'écriture sur des disques 8 cm n'est pas prise en charge.
!
Pour lire en continu les disques Blu-ray protégés par copyright, vous devez mettre à jour la clé AACS. La mise à jour de la clé AACS nécessite un accès
à Internet.
À l'instar des autres lecteurs de disques optiques, certaines conditions peuvent limiter la compatibilité ou empêcher la lecture des disques Blu-ray.
Les ordinateurs VAIO peuvent ne pas prendre en charge la lecture des films gravés aux formats AVC ou VC1 à des vitesses de transmission élevées.
Les paramètres régionaux sont nécessaires pour certains contenus sur les disques DVD et BD-ROM. Si les paramètres régionaux du lecteur de disque
optique ne correspondent pas au codage régional du disque, la lecture est impossible.
37
nN
À moins que votre écran externe soit compatible avec la norme HDCP (High-bandwidth Digital Content Protection), vous ne pouvez pas lire ni afficher
le contenu des disques Blu-ray protégés par copyright.
Certains contenus peuvent limiter la sortie vidéo à une définition standard ou interdire la sortie vidéo analogique. Il est vivement recommandé de mettre
en place un environnement numérique prenant en charge la norme HDCP pour obtenir une compatibilité et une qualité d'affichage optimales.
N'utilisez pas d'utilitaires résidant en mémoire lors de la lecture ou de la gravure des données sur un disque. Cela risque de provoquer un
dysfonctionnement de l'ordinateur.
Page 38
Utilisation de votre ordinateur VAIO >
Utilisation du lecteur de disque optique
Remarques sur l'utilisation du lecteur de disques optiques
38
nN
Remarques relatives à l'écriture de données sur un disque
❑ N'utilisez que des disques ronds. N'utilisez pas de disques d'autres formes (étoile, cœur, carte, etc.), qui pourraient
endommager le lecteur de disque optique.
❑ Ne manipulez/secouez pas l'ordinateur lorsqu'une gravure est en cours.
❑ Ne branchez/débranchez pas l'adaptateur secteur lors de la gravure de données sur un disque.
❑ Ne connectez ni ne déconnectez pas votre ordinateur de la station d'accueil (en option) tandis que le lecteur de disque
optique écrit des données sur le disque.
Remarques relatives à la lecture des disques
Afin de lire vos disques dans des conditions optimales, respectez les recommandations ci-dessous :
❑ Il se peut que certains lecteurs de CD ou lecteurs de disques optiques d'ordinateur ne puissent pas lire des données
audio gravées sur des supports CD-R ou CD-RW.
❑ Il se peut que certains lecteurs de DVD ou lecteurs de disques optiques d'ordinateur ne puissent pas lire des données
gravées sur des supports DVD+R DL, DVD-R DL, DVD+R, DVD+RW, DVD-R, DVD-RW ou DVD-RAM.
❑ En fonction du système, il est possible qu'il y ait des interruptions de son et/ou des images pendant la lecture de disques
AVC HD.
❑ Ne mettez pas votre ordinateur dans l'un des modes d'économie d'énergie pendant qu'il lit un disque.
Page 39
Utilisation de votre ordinateur VAIO >
Utilisation du lecteur de disque optique
39
nN
Remarques sur les codes régionaux
❑ Les indicatifs régionaux sont indiqués sur les disques ou sur leur emballage. Ils signalent dans quelle région et sur quel
type de lecteur vous pouvez lire le disque. Vous ne pouvez lire le disque sur cet ordinateur que si le code « 2 » (l'Europe
appartenant à la région « 2 »), « 5 » (la Russie appartenant à la région « 5 ») ou la mention « all » (signifiant que ce
disque peut être lu dans la plupart des régions du monde) apparaît.
!
Si vous changez le code géographique alors que le logiciel WinDVD ou WinDVD BD est en cours d'utilisation, redémarrez le logiciel ou éjectez le disque,
puis réinsérez-le pour appliquer le nouveau paramètre.
❑ N'essayez pas de modifier le code géographique du lecteur. Tout dommage provoqué par la modification du code
géographique du lecteur ne sera pas couvert par la garantie.
Page 40
Utilisation de votre ordinateur VAIO >
Utilisation du lecteur de disque optique
40
nN
Lecture de disques
Pour lire un disque
1 Insérez un disque dans le lecteur de disque optique.
!
Branchez l'adaptateur secteur sur l'ordinateur et fermez toutes les applications en cours d'exécution avant de lire un disque.
2 Si rien ne s'affiche sur le bureau, cliquez sur Démarrer, Tous les programmes, puis sur le logiciel voulu pour lire
le disque.
Pour obtenir des instructions sur l'utilisation du logiciel, voyez le fichier d'aide relatif à celui-ci.
Copie de fichiers sur un disque
Pour copier des fichiers sur un disque
1 Insérez un disque enregistrable dans le lecteur de disque optique.
!
Branchez l'adaptateur secteur sur l'ordinateur et fermez toutes les applications en cours d'exécution avant de copier des fichiers sur un disque.
2 Si rien ne s'affiche sur le bureau, cliquez sur Démarrer, Tous les programmes, puis sur le logiciel de gravure voulu pour
copier des fichiers sur le disque.
Pour obtenir des instructions sur l'utilisation du logiciel, voyez le fichier d'aide relatif à celui-ci.
Page 41
Utilisation de votre ordinateur VAIO >
Utilisation du Memory Stick
41
nN
Utilisation du Memory Stick
Les Memory Stick sont des supports d'enregistrement IC compacts, portables et polyvalents spécialement conçus pour
l'échange et le partage de données numériques avec des produits compatibles, tels que des appareils photo numériques,
des téléphones portables et autres périphériques. Étant donné qu'ils sont amovibles, ces supports peuvent être utilisés pour
le stockage externe de données.
Avant d'utiliser le Memory Stick
L'emplacement pour le Memory Stick sur votre ordinateur peut être équipé des produits de taille standard et Duo et prend en
charge Memory Stick PRO, Memory Stick PRO Duo et Memory Stick PRO-HG Duo avec des possibilités à haute vitesse et
à haute capacité.
Pour obtenir les dernières informations sur les Memory Stick, visitez le site Web Memory Stick (en anglais) à l'adresse
suivante http://www.memorystick.com/en/
.
Page 42
Utilisation de votre ordinateur VAIO >
Utilisation du Memory Stick
Insertion et retrait d'un Memory Stick
Pour insérer un Memory Stick
1 Déterminez la position de l'emplacement Memory Stick.
2 Saisissez le Memory Stick avec la flèche orientée vers le haut et en direction de l'emplacement.
3 Glissez délicatement le Memory Stick dans son emplacement jusqu'à ce qu'un déclic se produise.
✍
Le Memory Stick est automatiquement détecté par votre système et son contenu est affiché. Si rien n'apparaît sur le bureau, cliquez sur Démarrer,
Ordinateur, puis double-cliquez sur l'icône Memory Stick.
42
nN
✍
Vous pouvez insérer un Memory Stick de taille Duo directement dans l'emplacement Memory Stick sans utiliser d'adaptateur Memory Stick Duo.
Page 43
Utilisation de votre ordinateur VAIO >
Utilisation du Memory Stick
!
Tenez le Memory Stick en orientant correctement la flèche et insérez-le dans l'emplacement prévu à cet effet. Si vous rencontrez une résistance en
insérant le Memory Stick, ne forcez pas afin de ne pas endommager l'ordinateur ou le Memory Stick.
Avant d'utiliser un Memory Stick Micro (M2), n'oubliez pas d'insérer un adaptateur M2 Standard ou M2 Duo. Si vous insérez le support directement
dans l'emplacement Memory Stick sans l'adaptateur, il vous sera peut-être impossible de le retirer de l'emplacement.
Un Memory Stick Micro dans un adaptateur M2 Duo peut ne pas fonctionner correctement s'il est ensuite inséré dans un adaptateur Memory Stick Duo.
Pour retirer un Memory Stick
!
Ne retirez pas le support Memory Stick tant que le témoin d'accès au support est allumé. Vous risqueriez de perdre des données. Le chargement de
gros volumes de données peut prendre du temps. Vérifiez donc que le témoin est éteint avant de retirer le Memory Stick.
1 Vérifiez que le témoin d'accès au support est éteint.
2 Enfoncez doucement le Memory Stick en direction de l'ordinateur et relâchez-le.
Le Memory Stick s'éjecte.
3 Retirez le Memory Stick de son emplacement.
!
Retirez toujours délicatement le Memory Stick, car il pourrait s'éjecter inopinément de son emplacement.
43
nN
Page 44
Utilisation de votre ordinateur VAIO >
Utilisation du Memory Stick
Formatage d'un Memory Stick
Pour formater un Memory Stick
Le Memory Stick a été formaté selon le paramètre d'usine par défaut et est prêt à être utilisé.
Si vous souhaitez reformater le support avec votre ordinateur, procédez comme suit.
!
Assurez-vous que vous utilisez le périphérique conçu pour formater le support et prendre en charge le Memory Stick lors du formatage.
Le formatage du Memory Stick efface la totalité des données qui y sont stockées. Avant de formater le support, assurez-vous qu'il ne contient pas des
données précieuses.
Attendez que le formatage du Memory Stick soit terminé avant de le retirer de son emplacement. Cela pourrait entraîner un dysfonctionnement.
1 Glissez délicatement le Memory Stick dans son emplacement jusqu'à ce qu'un déclic se produise.
2 Cliquez sur Démarrer et Ordinateur pour ouvrir la fenêtre Ordinateur.
3 Cliquez avec le bouton droit sur l'icône du Memory Stick et sélectionnez Formater.
4 Cliquez sur Restaurer les paramètres par défaut.
!
La taille de l'unité d'allocation et du système de fichiers peut varier.
Ne sélectionnez pas NTFS dans la liste déroulante Système de fichiers car cela peut causer des dysfonctionnements.
44
nN
✍
Le formatage se terminera plus rapidement si vous sélectionnez Formatage rapide dans les Options de formatage.
5 Cliquez sur Démarrer.
6 Suivez les instructions qui s'affichent à l'écran.
!
Le formatage du Memory Stick peut prendre du temps, en fonction du support.
Page 45
Utilisation de votre ordinateur VAIO >
Utilisation du Memory Stick
Remarques sur l'utilisation du Memory Stick
45
nN
❑ Votre ordinateur a été testé et déclaré compatible avec les Memory Stick de marque Sony, d'une capacité pouvant
atteindre 16 Go disponibles à partir de janvier 2009. Cependant, la compatibilité de tous les Memory Stick semblables
aux supports compatibles n'est pas garantie.
❑ La compatibilité n'est pas garantie dans le cas d'une installation d'un support Memory Stick avec plusieurs adaptateurs
de conversion.
❑ MagicGate est le nom de la technologie de protection des droits d'auteur développée par Sony. Pour bénéficier de cette
fonction, utilisez un Memory Stick comportant le logo MagicGate.
❑ Sauf pour votre utilisation personnelle, nous vous rappelons qu'il est illégal d'utiliser des données audio et/ou image que
vous avez enregistrées sans l'accord préalable des détenteurs du droit d'auteur. Ainsi, les Memory Stick comportant des
données soumises au droit d'auteur ne peuvent être utilisés que dans le cadre de la loi.
❑ L'emplacement Memory Stick de votre ordinateur ne prend pas en charge le transfert de données parallèle à 8 bit
(transfert de données rapide).
❑ N'insérez pas plusieurs Memory Stick dans l'emplacement. Une mauvaise insertion du support peut endommager à la
fois votre ordinateur et le support lui-même.
Page 46
Utilisation de votre ordinateur VAIO >
Utilisation d'autres modules/cartes mémoire
46
nN
Utilisation d'autres modules/cartes mémoire
Utilisation du module ExpressCard
Votre ordinateur est équipé d'un emplacement ExpressCard/34* permettant de transférer des données entre des appareils
photos numériques, des caméscopes, des lecteurs de musique et d'autres périphériques audio/vidéo. Cet emplacement
n'accepte que les modules ExpressCard/34
* Appelé emplacement ExpressCard et module ExpressCard dans ce manuel.
Pour insérer un module ExpressCard
1 Déterminez la position de l'emplacement ExpressCard.
2 Glissez délicatement le module ExpressCard dans son emplacement jusqu'à ce qu'un déclic se produise.
Ne forcez pas l'insertion dans l'emplacement.
(largeur 34 mm)*.
✍
Si le module n'entre pas aisément dans l'emplacement, retirez-le doucement et vérifiez que vous l'insérez dans le bon sens.
Veillez à utiliser le pilote le plus récent du fabricant du module ExpressCard.
Page 47
Utilisation de votre ordinateur VAIO >
Utilisation d'autres modules/cartes mémoire
Pour retirer un module ExpressCard
✍
Pour retirer le module ExpressCard lorsque l'ordinateur est hors tension, ignorez les étapes 1 à 4.
1 Double-cliquez sur l'icône Supprimer le périphérique en toute sécurité sur la barre des tâches.
2 Sélectionnez l'élément matériel que vous souhaitez déconnecter.
3 Cliquez sur Arrêter.
4 Suivez les instructions à l'écran pour retirer le module ExpressCard.
5 Appuyez sur le module ExpressCard en direction de l'ordinateur afin que le module ressorte.
6 Saisissez doucement le module ExpressCard et retirez-le de l'emplacement.
47
nN
Page 48
Utilisation de votre ordinateur VAIO >
Utilisation d'autres modules/cartes mémoire
48
nN
Utilisation de la carte mémoire SD
Votre ordinateur est équipé d'un emplacement pour carte mémoire SD. Vous pouvez utiliser cet emplacement pour transférer des
données entre des appareils photos numériques, des caméscopes, des lecteurs de musique et d'autres dispositifs audio/vidéo.
Avant d'utiliser la carte mémoire SD
L'emplacement pour carte mémoire SD de votre ordinateur prend en charge les cartes mémoire suivantes :
❑ Carte mémoire SD
❑ Carte mémoire SDHC
❑ Carte mémoire MultiMediaCard (MMC)
Pour obtenir les informations les plus récentes sur les cartes mémoire compatibles, voyez Pour en savoir plus sur votre
ordinateur VAIO (page 5) afin de vous connecter au site Web de support adéquat.
Page 49
Utilisation de votre ordinateur VAIO >
Utilisation d'autres modules/cartes mémoire
Pour insérer une carte mémoire SD
1 Repérez l'emplacement de la carte mémoire SD.
2 Saisissez la carte mémoire SD avec la flèche orientée vers le haut et en direction de l'emplacement.
3 Glissez délicatement la carte mémoire SD dans son emplacement jusqu'à ce qu'un déclic se produise.
Ne forcez jamais l'insertion de la carte dans son emplacement.
49
nN
✍
Si la carte mémoire SD n'entre pas aisément dans l'emplacement, retirez-la doucement et vérifiez que vous l'insérez dans le bon sens.
Page 50
Utilisation de votre ordinateur VAIO >
Utilisation d'autres modules/cartes mémoire
Pour retirer une carte mémoire SD
1 Vérifiez que le témoin d'accès au support est éteint.
2 Enfoncez doucement la carte mémoire SD en direction de l'ordinateur et relâchez-la.
La carte mémoire SD s'éjecte.
3 Extrayez la carte mémoire SD de son emplacement.
50
nN
Page 51
Utilisation de votre ordinateur VAIO >
Utilisation d'autres modules/cartes mémoire
51
nN
Remarques sur l'utilisation de cartes mémoire
Généralités sur l'utilisation de cartes mémoire
❑ Veillez à utiliser des cartes mémoire qui respectent les normes prises en charge par l'ordinateur.
❑ Tenez la carte mémoire en orientant correctement la flèche et insérez-la dans l'emplacement prévu à cet effet. Si vous
rencontrez une résistance en insérant la carte mémoire, ne forcez pas afin de n'endommager ni l'ordinateur ni la carte
mémoire.
❑ Faites attention lors de l'insertion ou du retrait d'une carte mémoire de son emplacement. Ne forcez pas l'insertion ou le
retrait du module.
❑ Ne retirez pas la carte mémoire tant que le témoin d'accès au support est allumé. Vous risqueriez de perdre des données.
❑ N'essayez pas d'insérer une carte mémoire ou un adaptateur de carte mémoire d'un autre type dans l'emplacement pour
carte mémoire. Une carte mémoire ou un adaptateur de carte mémoire non compatible peut non seulement être difficile
à retirer de l'emplacement, mais peut aussi endommager votre ordinateur.
Remarques sur l'utilisation de la carte mémoire SD
❑ Votre ordinateur a été testé et il est compatible avec la majeure partie des cartes mémoire vendues sur le marché à partir
de janvier 2009. Cependant, la compatibilité de toutes les cartes mémoire semblables aux supports compatibles n'est
pas garantie.
❑ Les cartes mémoire SD, d'une capacité allant jusqu'à 2 Go, et SDHC d'une capacité allant jusqu'à 32 Go, ont été testées
et désignées comme compatibles avec votre ordinateur.
❑ L'emplacement pour carte mémoire SD de votre ordinateur ne prend pas en charge les fonctions de transfert des
données à haute vitesse des cartes mémoire SD et SDHC.
Page 52
Utilisation de votre ordinateur VAIO >
Utilisation d'Internet
52
nN
Utilisation d'Internet
Avant d'utiliser l'Internet, vous devez vous abonner auprès d'un fournisseur de services Internet et vous devez configurer les
périphériques nécessaires pour la connexion de votre ordinateur à Internet.
Votre fournisseur d'accès peut vous proposer les types de connexion suivants :
❑ Ligne à fibres optiques
❑ Ligne DSL
❑ Modem câblé
❑ Satellite
❑ Accès par ligne commutée
Pour plus d'information sur les périphériques nécessaires et sur le manière de vous connecter à Internet, voyez votre
fournisseur d'accès.
✍
Pour connecter votre ordinateur à Internet à l'aide de la fonction LAN sans fil, vous devez configurer le réseau LAN sans fil. Pour plus d'information,
voyez Utilisation d'un LAN sans fil (page 56).
!
Lorsque vous connectez votre ordinateur à Internet, veillez à prendre les mesures de sécurité adéquates pour le protéger contre les menaces en ligne.
Si votre ordinateur n'est pas équipé d'un modem interne, vous devrez y raccorder un modem externe, par exemple un modem analogique USB,
un modem DSL ou un modem câblé. Pour plus d'informations sur les configurations de connexion et de modem, reportez-vous au manuel fourni avec
votre modem.
Page 53
Utilisation de votre ordinateur VAIO >
Utilisation d'Internet
Pour brancher un câble téléphonique
!
La procédure ci-dessous n'est valable que pour les modèles équipés d'un modem intégré.
1 Branchez une extrémité du câble téléphonique (1) sur le port modem de l'ordinateur.
2 Branchez l'autre extrémité dans la prise murale (2).
!
L'ordinateur ne fonctionne pas avec des lignes partagées, ne peut pas être raccordé à un téléphone à pièces et peut s'avérer incompatible avec plusieurs
lignes téléphoniques ou un central téléphonique privé (PBX). Certains de ces branchements peuvent entraîner un excès de courant électrique et
provoquer un dysfonctionnement du modem interne.
Si vous branchez un câble téléphonique traversant un diviseur, il se peut que le modem ou le périphérique connecté ne fonctionne pas correctement.
Pour configurer une connexion Internet par ligne commutée
!
La procédure ci-dessous n'est valable que pour les modèles équipés d'un modem intégré.
1 Cliquez sur Démarrer et Panneau de configuration.
2 Cliquez sur Connexion à Internet sous Réseau et Internet.
La fenêtre Connexion à Internet apparaît.
3 Cliquez sur Accès à distance.
4 Suivez les instructions qui s'affichent à l'écran.
53
nN
Page 54
Utilisation de votre ordinateur VAIO >
Utilisation du réseau (LAN)
54
nN
Utilisation du réseau (LAN)
Vous pouvez connecter votre ordinateur à un réseau de type 1000BASE-T*/100BASE-TX/10BASE-T avec un câble réseau
Ethernet. Connectez une extrémité d'un câble réseau (non fourni) au port réseau (Ethernet) de l'ordinateur ou à la station
d'accueil (en option), et l'autre extrémité au réseau. Consultez votre administrateur réseau pour de plus amples informations
sur les paramètres de connexion au réseau et les périphériques nécessaires.
* Disponible uniquement par l'intermédiaire du port réseau (Ethernet) de la station d'accueil en option.
✍
L'ordinateur peut être connecté au réseau à l'aide des paramètres par défaut.
Lorsque l'ordinateur est connecté à la station d'accueil en option, vous devez sélectionner le port réseau (Ethernet) à utiliser. Suivez les instructions
qui s'affichent à l'écran.
Page 55
Utilisation de votre ordinateur VAIO >
Utilisation du réseau (LAN)
!
Ne branchez pas un câble téléphonique dans le port réseau (Ethernet) de votre ordinateur.
Si le port réseau (Ethernet) est branché sur l'une des lignes téléphoniques ci-dessous, un courant électrique élevé sur le port peut entraîner des dégâts,
une surchauffe ou un incendie.
- Lignes de téléphone résidentielles (poste à haut-parleur d'interphone) ou de bureau (téléphone de bureau à lignes multiples)
- Ligne d'abonné de téléphone public
- Autocommutateur privé (PBX)
55
nN
Page 56
Utilisation de votre ordinateur VAIO >
Utilisation d'un LAN sans fil
56
nN
Utilisation d'un LAN sans fil
La fonction LAN sans fil (WLAN) permet à tous vos périphériques numériques comportant une fonctionnalité WLAN de
communiquer librement entre eux sur un réseau. Dans un réseau sans fil WLAN, un utilisateur peut se connecter à un réseau
local (LAN) à l'aide d'une connexion (radio) sans fil.
La technologie WLAN prend en charge toute la connectivité Ethernet classique avec les avantages supplémentaires offerts
par la mobilité et l'itinérance. Vous pouvez ainsi accéder aux informations, ainsi qu'aux ressources Internet/intranet et réseau,
même au cours d'une réunion ou en déplacement.
Vous pouvez communiquer sans point d'accès, c'est-à-dire dialoguer avec un nombre limité d'ordinateurs (ad-hoc).
Vous pouvez également vous connecter via un point d'accès et créer ainsi un réseau d'infrastructure complet.
✍
Dans certains pays, l'utilisation de la technologie LAN sans fil peut être limitée par la législation locale (nombre de canaux limité, par exemple).
Vous devez donc lire attentivement le guide des réglementations technologie LAN sans fil avant d'activer la fonction WLAN.
*
La fonctionnalité WLAN est conforme à la norme IEEE 802.11a
Elle prévoit l'utilisation des méthodes de cryptage suivantes : WEP (Wired Equivalent Privacy), qui est un protocole de sécurité, WPA2 (Wi-Fi Protected
Access 2) et WPA (Wi-Fi Protected Access). Proposées conjointement par l'IEEE (Institute of Electrical and Electronics Engineers) et l'association
Wi-Fi Alliance, les méthodes de cryptage WPA2 et WPA sont basées sur les normes en la matière et accroissent le niveau de protection de données et le
contrôle d'accès aux réseaux Wi-Fi. WPA a été conçu en vue d'une compatibilité ascendante avec les spécifications IEEE 802.11i. Basé sur l'algorithme de
cryptage de données optimisé TKIP (Temporal Key Integrity Protocol), il met en œuvre 802.1X et le protocole EAP (Extensible Authentication Protocol)
afin de renforcer le mécanisme d'authentification de l'utilisateur. Le cryptage des données protège les liaisons sans fil vulnérables entre les clients et les
points d'accès. Il existe également d'autres mécanismes de sécurité LAN destinés au maintien de la confidentialité, notamment : la protection par mot de
passe, le cryptage de bout en bout, les réseaux virtuels privés et l'authentification. WPA2, qui est une méthode de cryptage WPA de la deuxième génération,
renforce la protection des données et le contrôle d'accès aux réseaux. Il est également conçu pour sécuriser toutes les versions des périphériques 802.11,
notamment 802.11b, 802.11a, 802.11g et 802.11n (projet de norme), multibande et multimode. Par ailleurs, WPA2, qui se base sur la norme ratifiée
IEEE 802.11i, propose une sécurité de niveau gouvernemental en mettant en oeuvre l'algorithme de cryptage AES compatible avec FIPS 140-2 NIST
(National Institute of Standards and Technology) et l'authentification 802.1X. WPA2 offre une compatibilité ascendante avec WPA.
*Voyez les spécifications afin de déterminer la configuration de votre ordinateur.
/b/g ou au projet de norme IEEE 802.11n* qui définissent la technologie utilisée.
Page 57
Utilisation de votre ordinateur VAIO >
Utilisation d'un LAN sans fil
La norme IEEE 802.11b/g est une norme LAN sans fil qui utilise la bande des 2,4 GHz. La norme IEEE 802.11g assure des communications à haut débit,
plus rapides que celles de la norme IEEE 802.11b.
La norme IEEE 802.11a est une norme LAN sans fil qui utilise la bande des 5 GHz.
La version provisoire de la norme IEEE 802.11n est une norme LAN sans fil qui utilise les bandes 2,4 ou 5 GHz.
Les périphériques LAN sans fil utilisant la bande 2,4 GHz et ceux utilisant la bande 5 GHz ne peuvent pas communiquer entre eux car les fréquences
diffèrent.
La bande des 2,4 GHz utilisée par les périphériques compatibles LAN sans fil est également utilisée par divers autres dispositifs. Bien que les
périphériques compatibles avec la technologie LAN sans fil soient conçus pour subir le moins possible les interférences des autres appareils utilisant
la même bande passante, ces interférences peuvent toutefois ralentir la vitesse de communication, réduire la plage de communication ou interrompre
les connexions sans fil.
La vitesse de communication varie selon la distance qui sépare les périphériques, la présence d'obstacles entre ces périphériques, la configuration des
périphériques, les conditions radio et le logiciel utilisé. De plus, les communications peuvent être interrompues suivant les conditions radio.
La plage de communication varie selon la distance qui sépare les périphériques, la présence d'obstacles entre ces périphériques, les conditions radio,
l'environnement immédiat (présence de murs, matériaux utilisés dans les murs, etc.) et le logiciel utilisé.
La vitesse réelle de communication peut ne pas être aussi rapide que celle qui est affichée sur votre ordinateur.
L'utilisation de produits IEEE 802.11b et IEEE 802.11g sur le même réseau sans fil peut réduire la vitesse de communication en raison d'interférences
radio. C'est pourquoi les produits IEEE 802.11g sont conçus pour réduire leur vitesse de communication lorsqu'ils communiquent avec
des produits IEEE 802.11b. Lorsque la vitesse de communication est inférieure à la vitesse prévue, il se peut qu'elle augmente si vous changez le canal
de communication sans fil sur le point d'accès.
57
nN
Page 58
Utilisation de votre ordinateur VAIO >
Utilisation d'un LAN sans fil
58
nN
Pour communiquer sans point d'accès (ad-hoc)
Dans un réseau ad-hoc, un réseau LAN est créé uniquement par les périphériques sans fil proprement dits, sans contrôleur
central ni point d'accès. Chaque périphérique communique directement avec les autres périphériques du réseau.
Vous pouvez facilement configurer un réseau ad-hoc à domicile.
Page 59
Utilisation de votre ordinateur VAIO >
Utilisation d'un LAN sans fil
59
nN
Pour communiquer sans point d'accès (ad-hoc)
!
La norme IEEE 802.11a, qui utilise la bande des 5 GHz, et le projet de norme IEEE 802.11n, qui utilise la bande des 2,4 ou 5 GHz, ne sont pas disponibles
dans les réseaux ad-hoc.
1 Activez le commutateur WIRELESS.
2 Dans la fenêtre VAIO Smart N etwork, cliquez sur le bouton qui se trouve en face ou au-dessus de la ou des options sans
fil de votre choix.
Assurez-vous que le témoin WIRELESS s'allume.
3 Cliquez sur Démarrer et Panneau de configuration.
4 Cliquez sur Afficher l'état et la gestion du réseau sous Réseau et Internet.
5 Cliquez sur Configurer une connexion ou un réseau dans le panneau gauche.
La fenêtre Configurer une connexion ou un réseau apparaît.
6 Sélectionnez une option pour spécifier les paramètres du réseau ad-hoc et cliquez sur Suivant.
7 Suivez les instructions qui s'affichent à l'écran.
Page 60
Utilisation de votre ordinateur VAIO >
Utilisation d'un LAN sans fil
60
nN
Communiquer avec un point d'accès (infrastructure)
Un réseau d'infrastructure est un réseau qui étend le réseau local câblé existant pour desservir des périphériques sans fil
à l'aide d'un point d'accès (non fourni). Le point d'accès établit un pont entre le réseau local sans fil et le réseau câblé,
tout en servant de contrôleur central au réseau local sans fil. Le point d'accès coordonne les activités d'émission et de
réception liées à une catégorie donnée de périphériques sans fil.
Le point d'accès va sélectionner le canal à utiliser sur un réseau d'infrastructure.
!
Pour plus d'informations sur la méthode de sélection du canal qui sera utilisé avec le point d'accès, reportez-vous au manuel livré avec ce dernier.
Page 61
Utilisation de votre ordinateur VAIO >
Utilisation d'un LAN sans fil
61
nN
Pour se connecter à un réseau sans fil
1 Assurez-vous qu'un point d'accès est défini.
Pour plus d'informations, reportez-vous au manuel fourni avec votre point d'accès.
2 Activez le commutateur WIRELESS.
3 Dans la fenêtre VAIO Smart N etwork, cliquez sur le bouton qui se trouve en face ou au-dessus de la ou des options sans
fil de votre choix.
Assurez-vous que le témoin WIRELESS s'allume.
!
Les communications LAN sans fil (norme IEEE 802.11a) qui utilisent la bande des 5 GHz et qui ne sont disponibles que sur certains modèles sont
désactivées par défaut. Pour activer les communciations sur la bande des 5 GHz, vous devez sélectionner l'option de la bande des 5 GHz ou des deux
bandes 2,4 GHz et 5 GHz dans l'onglet WLAN de la fenêtre de configuration VAIO Smart Network.
4 Cliquez avec le bouton droit sur ou dans la barre des tâches et sélectionnez Connexion à un réseau.
5 Sélectionnez le point d'accès désiré et cliquez sur Connecter.
✍
Pour l'authentification WPA-PSK ou WPA2-PSK, vous devez entrer un mot de passe. La phrase de passe est sensible à la casse et doit être une chaîne
de caractères de 8 à 63 caractères de long ou une chaîne hexadécimale de 64 caractères.
Page 62
Utilisation de votre ordinateur VAIO >
Utilisation d'un LAN sans fil
Interruption des connexions LAN sans fil
Pour arrêter les communications LAN sans fil
Cliquez sur le bouton situé à côté ou au-dessus de l'icône WLAN dans la fenêtre VAIO Smart Network.
!
Vous risquez de perdre des données si vous désactivez la fonction LAN sans fil alors que vous accédez à des documents, fichiers ou ressources
à distance.
62
nN
Page 63
Utilisation de votre ordinateur VAIO >
Utilisation de la fonction Bluetooth
63
nN
Utilisation de la fonction Bluetooth
Vous pouvez établir une communication sans fil entre votre ordinateur et d'autres périphériques Bluetooth® tels qu'un autre
ordinateur ou un téléphone portable. Vous pouvez transférer des données entre ces périphériques sans utiliser de câble
à une distance pouvant aller jusqu'à 10 mètres dans une zone libre d'obstacles.
Remarques relatives à l'utilisation de la fonctionnalité Bluetooth
❑ La vitesse de transfert des données varie, en fonction des conditions suivantes :
❑ obstacles, tels que les murs, situés entre les périphériques
❑ distance entre périphériques
❑ matériau utilisé dans les murs
❑ proximité des micro-ondes et des téléphones sans fil
❑ interférences aux fréquences radio et aux autres conditions ambiantes
❑ configuration des périphériques
❑ type de logiciels
❑ type de système d'exploitation
❑ utilisation simultanée des fonctions WLAN et Bluetooth sur l'ordinateur
❑ taille du fichier échangé
❑ Les fichiers volumineux peuvent être altérés pendant le transfert continu à cause des restrictions de la norme Bluetooth
et des interférences électromagnétiques dans l'environnement.
❑ Pour être sûr que les conditions de norme applicables soient satisfaites, tous les périphériques Bluetooth doivent être
certifiés. Même si les normes sont satisfaites, les performances, spécifications et procédures de fonctionnement de
chaque périphérique peuvent varier. L'échange de données n'est pas possible dans certaines situations.
Page 64
Utilisation de votre ordinateur VAIO >
Utilisation de la fonction Bluetooth
❑ Les signaux vidéo et audio peuvent ne pas être synchrones si vous lisez des vidéos sur votre ordinateur avec sortie audio
en provenance d'un périphérique Bluetooth connecté. C'est fréquent avec la technologie Bluetooth, et il ne s'agit
nullement d'un dysfonctionnement.
❑ La bande de fréquences 2,4 GHz avec laquelle les périphériques Bluetooth ou WLAN fonctionnent est utilisée par
différents périphériques. Les périphériques Bluetooth utilisent la technologie pour réduire les interférences provenant
d'autres périphériques qui fonctionnent avec la même longueur d'onde. Cependant, l'utilisation simultanée de la fonction
Bluetooth et de périphériques de communication sans fil peut causer des interférences radio et se traduire par des
vitesses et des distances de transmission réduites par rapport aux valeurs normales.
✍
Lisez le Guide des réglementations Bluetooth avant d'utiliser la fonction Bluetooth.
❑ La fonction Bluetooth peut ne pas fonctionner avec d'autres périphériques selon le fabricant ou la version du logiciel
utilisée par celui-ci.
❑ La connexion de plusieurs périphériques Bluetooth à votre ordinateur peut causer un encombrement de la bande
passante, ce qui se traduit par des baisses de performance. C'est normal avec la technologie Bluetooth, et il ne s'agit
nullement d'un dysfonctionnement.
64
nN
Page 65
Utilisation de votre ordinateur VAIO >
Utilisation de la fonction Bluetooth
nN
Sécurité Bluetooth
La technologie sans fil Bluetooth comporte une fonction d'authentification, qui vous permet de vérifier avec qui vous
communiquez. Grâce à la fonction d'authentification, vous pouvez éviter que des périphériques Bluetooth anonymes
accèdent à votre ordinateur.
La première fois que deux périphériques Bluetooth communiquent, une clé d'accès commune (mot de passe requis pour
l'authentification) doit être déterminée pour l'enregistrement des deux périphériques. Une fois qu'un périphérique est
enregistré, il est inutile de resaisir la clé d'accès.
✍
La clé d'accès peut être chaque fois différente, mais elle doit être identique des deux côtés.
Avec certains périphériques, par exemple une souris, il est inutile d'entrer une clé d'accès.
65
Page 66
Utilisation de votre ordinateur VAIO >
Utilisation de la fonction Bluetooth
nN
Communication avec un autre périphérique Bluetooth
Vous pouvez connecter l'ordinateur à un périphérique Bluetooth tel qu'un autre ordinateur, un téléphone portable,
un assistant numérique personnel (PDA), un casque, une souris ou un appareil photo numérique sans utiliser de câbles.
66
Pour communiquer avec un autre périphérique Bluetooth
Pour communiquer avec un autre périphérique Bluetooth, vous devez tout d'abord configurer la fonction Bluetooth. Pour plus
d'informations sur le paramétrage et l'utilisation de la fonction Bluetooth, recherchez les informations sur Bluetooth dans
Aide et support Windows.
1 Activez le commutateur WIRELESS.
2 Dans la fenêtre VAIO Smart Network, cliquez sur le bouton qui se trouve en face ou au-dessus de l'icône Bluetooth.
Assurez-vous que le témoin WIRELESS s'allume.
Page 67
Utilisation de votre ordinateur VAIO >
Utilisation de la fonction Bluetooth
nN
Arrêter la communication Bluetooth
Pour arrêter la communication Bluetooth
1 Éteignez le périphérique Bluetooth qui communique actuellement avec votre ordinateur.
2 Dans la fenêtre VAIO Smart Network, cliquez sur le bouton qui se trouve en face ou au-dessus de l'icône Bluetooth.
67
Page 68
Utilisation de votre ordinateur VAIO >
Utilisation de l'authentification d'empreinte
68
nN
Utilisation de l'authentification d'empreinte
Votre ordinateur est peut-être équipé d'un capteur d'empreinte afin de vous apporter un plus grand confort d'utilisation.
Voyez les spécifications afin de déterminer la configuration de votre ordinateur.
Une fois votre/vos empreinte(s) enregistrée(s), la fonction d'authentification d'empreinte permet d'effectuer les opérations
suivantes :
❑ Remplacer la saisie d'un mot de passe
❑ Ouverture d'une session Windows (page 72)
Si vos empreintes sont enregistrées pour votre compte d'utilisateur, vous pouvez remplacer la saisie de mot de passe
par l'authentification d'empreinte pour ouvrir une session Windows.
❑ Fonction Power-on Security (page 72)
Si vous avez défini le mot de passe d'alimentation (page 110) et/ou le mot de passe de disque dur (page 115),
vous pouvez substituer l'authentification d'empreinte à la saisie du mot de passe au démarrage de l'ordinateur.
❑ Banque de mots de passe (Password Bank) pour un accès rapide aux sites Web (page 73)
Vous pouvez choisir d'utiliser l'authentification d'empreinte pour saisir les informations requises pour accéder à des sites
Web protégés par mot de passe (comptes d'utilisateurs, mots de passe, etc.).
❑ Fonction Mon Coffre (File Safe) pour crypter/décrypter des données (page 73)
La fonction Mon Coffre (File Safe) vous permet de crypter des fichiers et des dossiers pour créer une archive cryptée.
Pour décrypter ou accéder à une archive cryptée, vous pouvez utiliser l'authentification d'empreinte ou entrer le mot de
passe que vous avez défini pour le cryptage.
❑ Ouverture rapide des applications par le Lanceur d'applications (page 73)
Quand vous avez attribué une application à votre doigt, vous pouvez la lancer en faisant glisser le doigt sur le capteur
d'empreinte.
Page 69
Utilisation de votre ordinateur VAIO >
Utilisation de l'authentification d'empreinte
nN
Enregistrement d'une empreinte
Pour utiliser la fonction d'authentification d'empreinte, vous devez enregistrer votre/vos empreinte(s) dans l'ordinateur.
✍
Définissez le mot de passe Windows sur votre ordinateur avant d'enregistrer votre empreinte. Pour des instructions détaillées, voyez Ajout du mot de
passe Windows (page 119).
Pour enregistrer une empreinte
✍
Jusqu'à 10 empreintes pour chaque utilisateur et jusqu'à 21 empreintes peuvent être enregistrées pour ouvrir une session sur votre système à l'aide
de la fonction Power-on Security. Vous pouvez également sélectionner l'empreinte que vous voulez utiliser pour la fonction Power-on Security
plus tard.
1 Cliquez sur Démarrer, Tous les programmes, Protector Suite QL, puis sur Centre de contrôle (Control Center).
2 Cliquez sur Empreintes digitales (Fingerprints), puis sur Initialiser (Initialize).
3 Suivez les instructions qui s'affichent à l'écran.
✍
Pour des informations détaillées, voyez le fichier d'aide.
69
Page 70
Utilisation de votre ordinateur VAIO >
Utilisation de l'authentification d'empreinte
Si vous n'avez pas pu enregistrer une empreinte, procédez comme suit pour réessayer.
1 Placez la phalange supérieure de votre doigt sur le capteur d'empreinte (1).
70
nN
Page 71
Utilisation de votre ordinateur VAIO >
Utilisation de l'authentification d'empreinte
2 Faites glisser votre doigt perpendiculairement sur le capteur d'empreinte.
!
Placez le bout du doigt à plat au centre du capteur d'empreinte.
Balayez l'empreinte de la phalange supérieure au bout du doigt.
Maintenez le contact entre le capteur d'empreinte et votre doigt pendant que vous le faites glisser sur le capteur.
L'enregistrement de l'empreinte peut échouer si vous déplacez le doigt trop rapidement ou trop lentement. Laissez environ une seconde au capteur
d'empreinte pour balayer votre empreinte.
L'échec de l'enregistrement ou de la reconnaissance de votre ou vos empreintes peut être dû à un doigt trop sec, trop humide, ridé, blessé, sale, etc.
71
nN
Enregistrez plus d'une empreinte au cas où le capteur d'empreinte ne reconnaîtrait pas la seule empreinte enregistrée.
Pour un bon fonctionnement de la reconnaissance d'empreinte, veillez à nettoyer le bout de votre doigt et le capteur d'empreintes avant de l'utiliser.
Page 72
Utilisation de votre ordinateur VAIO >
Utilisation de l'authentification d'empreinte
72
nN
Ouverture de session sur votre système
Pour utiliser la fonction d'authentification d'empreinte à la place de la saisie d'un mot de passe pour ouvrir une session sur
votre système, vous devez définir les mots de passe d'alimentation, de disque dur et Windows ainsi que configurer votre
ordinateur pour l'authentification d'empreinte.
Pour définir les mots de passe d'alimentation, de disque dur et Windows, reportez-vous à la section Configuration du mot
de passe (page 110).
Pour plus d'information, voyez le fichier d'aide de Protector Suite QL.
Ouverture d'une session Windows
Si vos empreintes sont enregistrées pour votre compte d'utilisateur, pouvez remplacer la saisie du mot de passe Windows
par la reconnaissance d'empreinte. Lorsque la fenêtre d'ouverture de session Windows apparaît, faites glisser le doigt dont
vous avez enregistré l'empreinte sur le capteur d'empreinte pour ouvrir la session.
Fonction Power-on Security
Si vous avez défini le mot de passe d'alimentation (page 110) et/ou le mot de passe de disque dur (page 115), vous pouvez
substituer l'authentification d'empreinte à la saisie du mot de passe au démarrage de l'ordinateur.
Page 73
Utilisation de votre ordinateur VAIO >
Utilisation de l'authentification d'empreinte
73
nN
Utilisation de la Banque de mots de passe (Password Bank)
Une fois vos informations utilisateur enregistrées (comptes d'utilisateurs, mots de passe, etc.) pour les sites Web dans la
Banque de mots de passe (Password Bank), vous pouvez substituer l'authentification d'empreinte à la saisie des
informations requises pour accéder aux sites Web protégés par mot de passe.
Pour plus d'information, voyez le fichier d'aide de Protector Suite QL.
!
Vous ne pourrez peut-être pas utiliser la fonction Banque de mots de passe (Password Bank) selon le site Web auquel vous accédez.
Utilisation de la fonction Mon Coffre (File Safe)
La fonction Mon Coffre (File Safe) vous permet de créer une archive cryptée et d'y déposer un fichier ou un dossier pour le
protéger contre l'accès non autorisé. Pour accéder au fichier ou dossier qu'elle renferme, l'archive cryptée peut être
décryptée ou déverrouillée en passant votre doigt sur le capteur d'empreinte ou en entrant le mot de passe de sauvegarde
que vous avez défini pour le cryptage.
Pour plus d'information, voyez le fichier d'aide de Protector Suite QL.
Utilisation du lanceur d'applications
Le lanceur d'application permet de lancer votre application préférée (fichier exécutable) que vous avez attribuée à un doigt
dont vous avez enregistré l'empreinte. Une fois que vous avez attribué une application à votre doigt, il suffit de faire glisser
ce dernier sur le capteur d'empreinte pour lancer cette application.
Pour plus d'information, voyez le fichier d'aide de Protector Suite QL.
Page 74
Utilisation de votre ordinateur VAIO >
Utilisation de l'authentification d'empreinte
74
nN
Utilisation de l'authentification d'empreinte avec le TPM
Avec la fonction de cryptage des données du TPM, l'authentification d'empreinte peut renforcer la sécurité de votre ordinateur.
Pour des instructions sur la manière d'utiliser le TPM, voyez
Pour pouvoir utiliser l'authentification d'empreinte avec le TPM, votre ordinateur doit être équipé à la fois d'un capteur d'empreinte et du TPM.
Voyez les spécifications afin de déterminer la configuration de votre ordinateur.
Pour plus d'information, voyez le fichier d'aide de Protector Suite QL.
Utilisation du TPM (page 75)
.
Pour effacer les empreintes enregistrées
Avant de céder votre ordinateur ou de le prêter à une autre personne, il est vivement recommandé d'effacer toutes les
empreintes ayant été enregistrées sur le capteur d'empreinte, une fois que vous avez supprimé les données stockées sur le
périphérique de stockage intégré.
Pour effacer les empreintes enregistrées
1 Mettez votre ordinateur sous tension.
2 Appuyez sur la touche F2 lorsque le logo VAIO apparaît.
L'écran de configuration du BIOS s'affiche. Si ce n'est pas le cas, redémarrez l'ordinateur et appuyez à plusieurs reprises
sur la touche F2 lorsque le logo VAIO apparaît.
3 Appuyez sur la touche < ou , pour sélectionner Security et ouvrir l'onglet Security.
4 Appuyez sur la touche
5 A l'invite de confirmation, sélectionnez Continue et appuyez sur la touche Enter.
Les données enregistrées sur le capteur d'empreinte sont automatiquement effacées lors du redémarrage de votre
système.
m pour sélectionner Clear Fingerprint Data, puis appuyez sur la touche Enter.
Page 75
Utilisation de votre ordinateur VAIO >
Utilisation du TPM
75
nN
Utilisation du TPM
Le TPM (Trusted Platform Module) n'est installé que sur certains modèles et apporte à votre ordinateur des fonctions de
sécurité de base. Conjointement au TPM, vous pouvez crypter et décrypter vos données en vue de renforcer la sécurité de
votre ordinateur contre les accès non autorisés.
Les TPM sont définis par le Trusted Computing Group (TCG) et sont également appelés puces de sécurité.
Voyez les spécifications afin de déterminer la configuration de votre ordinateur.
Page 76
Utilisation de votre ordinateur VAIO >
Utilisation du TPM
76
nN
Remarques importantes
❑ Ne cryptez pas des fichiers contenant des clés devant être utilisées pour le cryptage ou des dossiers contenant de tels
fichiers.
Le fait de crypter des fichiers se trouvant dans des dossiers contenant des clés utilisateur ordinaire et autres à l'aide de
l'Encrypting File System (EFS) vous empêchera de lancer le logiciel TPM et de décrypter les données dans les cas
suivants :
❑ Le logiciel TPM a été installé.
❑ La plateforme a été initialisée.
❑ La fonction EFS a été activée dans le processus d'initialisation utilisateur.
Les paramètres par défaut empêchent tout cryptage des fichiers contenus dans les dossiers ci-dessous du fait des
attributs système.
Ne modifiez pas les attributs système des fichiers contenus dans les dossiers ci-dessous.
!
Les dossiers suivants sont masqués par défaut.
❑ Dossiers contenant des clés utilisateur ordinaire et autres
C:\<nom d'utilisateur>\All Users\Infineon\TPM Software 2.0\BackupData
C:\<nom d'utilisateur>\All Users\Infineon\TPM Software 2.0\PlatformKeyData
C:\<nom d'utilisateur>\All Users\Infineon\TPM Software 2.0\RestoreData
(C:\<nom d'utilisateur>\All Users est un raccourci vers C:\ProgramData.)
C:\<nom d'utilisateur>\<compte>\AppData\Roaming\Infineon\TPM Software 2.0\UserKeyData
Page 77
Utilisation de votre ordinateur VAIO >
Utilisation du TPM
nN
❑ Ne cryptez pas les fichiers d'archive, de sauvegarde ou de jeton suivants. S'il vous arrivait de le faire par erreur, il n'y
a aucun moyen de les restaurer.
Sony ne peut être tenu responsable des problèmes ou dommages liés à un cryptage négligent des fichiers suivants,
ainsi que des dossiers qui les contiennent.
❑ Fichier de sauvegarde automatique
Nom de fichier par défaut : SPSystemBackup.xml
Chemin par défaut : Aucun (cliquez sur Browse pour afficher la fenêtre <dossier utilisateur>\Documents\Security
Platform.)
❑ Dossier de stockage des données de sauvegarde automatique
Nom de dossier par défaut : SPSystemBackup
Ce dossier est créé sous forme de sous-dossier contenant le fichier SPSystemBackup.xml.
❑ Fichier de jeton pour rétablir la configuration du TPM
Nom de fichier par défaut : SPEmRecToken.xml
Chemin par défaut : Support amovible (disquette, mémoire USB, etc.)
❑ Fichier de sauvegarde de la clé et du certificat
Nom de fichier par défaut : SpBackupArchive.xml
Chemin par défaut : Aucun (cliquez sur Browse pour afficher la fenêtre <dossier utilisateur>\Documents\Security
Platform.)
❑ Fichier de sauvegarde PSD
Nom de fichier par défaut : SpPSDBackup.fsb
Chemin par défaut : Aucun (cliquez sur Browse pour afficher la fenêtre <dossier utilisateur>\Documents\Security
Platform.)
77
Page 78
Utilisation de votre ordinateur VAIO >
Utilisation du TPM
78
nN
❑ Ne cryptez pas les fichiers de jetons de réinitialisation de mot de passe et ou les fichiers secrets suivants. S'il vous arrivait
de le faire par erreur, il n'y a aucun moyen de les restaurer.
Sony ne peut être tenu responsable des problèmes ou dommages liés à un cryptage négligent des fichiers suivants, ainsi
que des dossiers qui les contiennent.
❑ Fichier de jeton de réinitialisation du mot de passe
Nom de fichier par défaut : SPPwdResetToken.xml
Chemin par défaut : Support amovible (disquette, mémoire USB, etc.)
❑ Fichier secret de réinitialisation du mot de passe
Nom de fichier par défaut : SPPwdResetSecret.xml
Chemin par défaut : Support amovible (disquette, mémoire USB, etc.)
Page 79
Utilisation de votre ordinateur VAIO >
Utilisation du TPM
79
nN
Configuration du TPM
Pour utiliser le TPM incorporé, vous devez effectuer les opérations suivantes :
1 Activer le TPM dans l'écran de configuration du BIOS.
2 Installer le logiciel Infineon TPM Professional Package.
3 Initialiser et configurer le TPM.
Activation du TPM dans l'écran de configuration du BIOS
1 Mettez votre ordinateur sous tension.
2 Appuyez sur la touche F2 lorsque le logo VAIO apparaît.
L'écran de configuration du BIOS s'affiche. Si ce n'est pas le cas, redémarrez l'ordinateur et appuyez à plusieurs reprises
sur la touche F2 lorsque le logo VAIO apparaît.
3 Appuyez sur la touche < ou , pour sélectionner l'onglet Security, la touche M ou m pour sélectionner Change TPM
State puis la touche Enter.
4 Appuyez sur la touche M ou m pour sélectionner Enable et appuyez sur la touche Enter.
5 Appuyez sur la touche < ou , pour sélectionner Exit, sélectionnez Exit Setup, puis appuyez sur la touche Enter.
6
Lorsque votre système a redémarré, sélectionnez
Execute
dans la fenêtre de confirmation puis appuyez sur la touche
Enter
✍
Vous pouvez également désactiver le TPM et effacer sa configuration dans l'écran de configuration du BIOS.
.
!
Avant d'activer le TPM, vérifiez que vous avez défini les mots de passe d'alimentation et de disque dur pour protéger la configuration du TPM contre
toute modification non autorisée.
Si le TPM est activé, le logo VAIO mettra plus de temps à s'afficher en raison des vérifications de sécurité effectuées au démarrage de l'ordinateur.
Vous ne pourrez plus accéder aux données protégées par le TPM si vous effacez la propriété TPM. Avant d'effacer la configuration du TPM,
veillez à effectuer des copies de sauvegarde des données protégées par le TPM.
Page 80
Utilisation de votre ordinateur VAIO >
Utilisation du TPM
80
nN
Installation du logiciel Infineon TPM Professional Package
Lisez le fichier Readme.txt situé dans le dossier C:\Infineon\Readme. Double-cliquez ensuite sur setup.exe dans le dossier
C:\Infineon pour installer le logiciel.
Pour installer ce logiciel, vous devez disposer des droits d'administrateur sur l'ordinateur.
!
Vous devez définir quelques mots de passe pendant l'installation du logiciel Infineon TPM Professional Package. Faute de ces mots de passe,
vous ne pourrez restaurer aucune donnée ni aucun fichier de sauvegarde protégé par TPM. Veillez à noter vos mots de passe et à les conserver en lieu
sûr et à l'abri des regards.
Initialisation et configuration du TPM
Pour plus d'informations, reportez-vous à la documentation en ligne. Pour ouvrir cette documentation, cliquez sur Démarrer,
Tous les programmes et Infineon Security Platform Solution, puis cliquez sur Help.
!
La maintenance et la gestion des données protégées par TPM s'effectuent à vos propres risques. Sony ne peut être tenu responsable des défauts
découlant de la maintenance et de la gestion de vos données.
Page 81
Utilisation de périphériques >
nN
Utilisation de périphériques
Vous pouvez étoffer les fonctionnalités de votre ordinateur VAIO en utilisant les différents ports présents sur votre unité.
❑ Connexion d'une station d'accueil (page 82)
❑ Connexion de haut-parleurs externes ou d'un casque (page 90)
❑ Connexion d'un écran externe (page 91)
❑ Sélection du mode d'affichage (page 99)
❑ Utilisation de la fonction Moniteurs multiples (page 102)
❑ Connexion d'un microphone externe (page 104)
❑ Connexion d'un périphérique USB (page 105)
❑ Connexion d'un périphérique i.LINK (page 107)
81
Page 82
Utilisation de périphériques >
Connexion d'une station d'accueil
nN
Connexion d'une station d'accueil
La connexion d'une station d'accueil vous permet de brancher sur votre ordinateur des périphériques supplémentaires,
tels qu'une imprimante et un écran externe.
Cette station n'est pas fournie avec votre ordinateur. Elle est disponible en option sous forme d'accessoire.
82
Page 83
Utilisation de périphériques >
Connexion d'une station d'accueil
Emplacement des ports sur la station d'accueil
A Tém o i n DC IN
S'allume lorsque la station d'accueil est sous tension.
B Tém o i n IN USE (page 87)
C Bouton UNDOCK (page 87)
D Port DC IN (page 84)
E
Port réseau (Ethernet) (1000BASE-T/100BASE-TX/10BASE-T)
(page 54)
F Ports Hi-Speed USB (USB 2.0)
G Port DVI-D
*2
(page 92)
H Port MONITOR (page 92)
*1
Prend en charge les vitesses faible, moyenne et rapide.
*2
Ne fonctionne que sur les modèles équipés du contrôleur vidéo ATI.
!
La station d'accueil ne peut être mise sous tension qu'avec l'adaptateur secteur fourni avec l'ordinateur. Ne débranchez pas l'adaptateur secteur de la
station d'accueil et la prise secteur lorsque vous utilisez la station d'accueil. Cela pourrait endommager les données ou provoquer des
dysfonctionnements matériels.
*1
(page 105)
83
nN
Il n'est pas possible d'utiliser simultanément le port HDMI de votre ordinateur et le port DVI-D ou le port MONITOR de la station d'accueil.
Page 84
Utilisation de périphériques >
Connexion d'une station d'accueil
84
nN
Connexion de l'ordinateur à la station d'accueil
!
Veillez à installer le module batterie avant de connecter votre ordinateur à la station d'accueil.
Pour connecter l'ordinateur à la station d'accueil
!
Utilisez l'adaptateur secteur fourni avec votre ordinateur.
Ne déplacez pas votre ordinateur lorsqu'il est relié à la station d'accueil. Cela pourrait détacher la station d'accueil et provoquer des dommages aux
deux appareils.
1 Déconnectez tous les périphériques de l'ordinateur.
2 Branchez l'une des extrémités du cordon d'alimentation (1) sur l'adaptateur secteur (2) et l'autre extrémité sur une prise
secteur.
3 Branchez le câble connecté à l'adaptateur secteur (2) sur le port DC IN (3) de la station d'accueil (4).
Page 85
Utilisation de périphériques >
Connexion d'une station d'accueil
4 Ouvrez le cache de la station d'accueil situé sous l'ordinateur.
5 Alignez les coins inférieurs arrière de l'ordinateur avec les guides de la station d'accueil.
85
nN
Page 86
Utilisation de périphériques >
Connexion d'une station d'accueil
6 Appuyez doucement sur l'ordinateur jusqu'à ce qu'un déclic se produise.
7 Mettez votre ordinateur sous tension.
86
nN
Page 87
Utilisation de périphériques >
Connexion d'une station d'accueil
Déconnexion de l'ordinateur de la station d'accueil
!
Assurez-vous qu'aucun périphérique connecté à la station d'accueil n'est utilisé avant de débrancher votre ordinateur.
Ne débranchez pas votre ordinateur de la station d'accueil lorsque le témoin IN USE est allumé. Le fait de débrancher l'ordinateur tandis que le témoin
IN USE est allumé peut entraîner la perte des données non enregistrées, voire une panne de l'ordinateur.
Lorsque la batterie est presque déchargée, le fait de débrancher l'ordinateur de la station d'accueil peut entraîner la perte des données non enregistrées.
Ne débranchez pas votre ordinateur de la station d'accueil pendant la lecture d'une vidéo. Assurez-vous de quitter le logiciel de lecture vidéo avant de
le débrancher.
Lorsque vous avez terminé les étapes reprises à la section Pour déconnecter l'ordinateur de la station d'accueil (page 88), veillez à retirer votre
ordinateur de la station d'accueil. L'utilisation de l'ordinateur encore connecté à la station d'accueil peut engendrer un fonctionnement instable.
87
nN
Page 88
Utilisation de périphériques >
Connexion d'une station d'accueil
Pour déconnecter l'ordinateur de la station d'accueil
1 Appuyez sur le bouton UNDOCK (1) et attendez que le témoin IN USE (2) s'éteigne.
✍
Si le témoin IN USE est éteint, il n'est pas nécessaire d'appuyer sur le bouton UNDOCK.
Appuyez sur le bouton UNDOCK lorsque l'ordinateur est en mode d'économie d'énergie pour que l'ordinateur revienne d'abord en mode normal,
puis active le processus de déconnexion.
88
nN
Page 89
Utilisation de périphériques >
Connexion d'une station d'accueil
!
Lorsque votre ordinateur est repassé en mode normal, sortez-le de la station d'accueil. L'utilisation de l'ordinateur encore connecté à la station d'accueil
peut engendrer un fonctionnement instable.
nN
2 Extrayez l'ordinateur de la station d'accueil.
3 Fermez le cache de la station d'accueil situé sous l'ordinateur.
Vous pouvez également déconnecter l'ordinateur de la station d'accueil en procédant comme suit :
1 Cliquez sur Démarrer, la flèche à côté du bouton Verrouiller puis Détacher.
2 Vérifiez qu'une info-bulle apparaît et que le témoin IN USE s'éteint. Extrayez alors l'ordinateur de la station d'accueil.
3 Fermez le cache de la station d'accueil situé sous l'ordinateur.
89
!
Il est primordial de remettre en place le cache du connecteur de la station d'accueil après la déconnexion de l'ordinateur. Sinon, de la poussière pourrait
pénétrer dans l'ordinateur et le détériorer.
✍
Pour déconnecter complètement la station d'accueil de l'alimentation secteur, débranchez l'adaptateur secteur.
Page 90
Utilisation de périphériques >
Connexion de haut-parleurs externes ou d'un casque
90
nN
Connexion de haut-parleurs externes ou d'un casque
Vous pouvez raccorder des périphériques externes de diffusion du son (non fournis) comme un casque ou des haut-parleurs
à votre ordinateur.
Pour connecter des haut-parleurs externes
✍
Assurez-vous que vos haut-parleurs peuvent être utilisés avec un ordinateur.
!
Diminuez le volume des haut-parleurs avant de les allumer.
Connectez les haut-parleurs externes (1) à la prise casque (2) i à l'aide d'un câble haut-parleurs (3) (non fourni).
Page 91
Utilisation de périphériques >
Connexion d'un écran externe
91
nN
Connexion d'un écran externe
Vous avez la possibilité de connecter un écran externe (non fourni) à votre ordinateur. Vous pouvez par exemple brancher
un moniteur ou un projecteur.
Certaines caractéristiques et options de cette section peuvent ne pas être disponibles sur votre ordinateur.
✍
Branchez le cordon d'alimentation de votre écran externe après avoir connecté tous les autres câbles.
Page 92
Utilisation de périphériques >
Connexion d'un écran externe
92
nN
Connexion d'un moniteur
Vous pouvez connecter un moniteur directement sur votre ordinateur ou via la station d'accueil en option.
Pour connecter un moniteur
!
Le port moniteur situé sur l'ordinateur n'est pas accessible lorsque l'ordinateur est connecté à la station d'accueil.
Le port DVI-D de la station d'accueil ne fonctionne que sur les modèles équipés du contrôleur vidéo ATI.
1 Au besoin, branchez une extrémité du cordon d'alimentation du moniteur (1) dans le moniteur et l'autre extrémité dans
une prise secteur.
2 Pour connecter un moniteur analogique, branchez le câble du moniteur (2) sur le port moniteur (3) a de l'ordinateur ou
de la station d'accueil.
Page 93
Utilisation de périphériques >
Connexion d'un écran externe
93
nN
3 Si vous voulez raccorder un moniteur TFT/DVI, branchez le câble du moniteur (2) dans un adaptateur HDMI/DVI-D (3) et
branchez une extrémité du câble HDMI (4) à l'adaptateur HDMI/DVI-D (3) et l'autre au port de sortie HDMI (5) de
l'ordinateur, s'il existe, ou branchez le câble du moniteur (2) dans le port DVI-D de la station d'accueil.
4 Si l'écran externe est équipé d'une entrée HDMI, connectez une extrémité d'un câble HDMI à la sortie HDMI de
l'ordinateur et l'autre à l'entrée HDMI du moniteur.
!
Votre ordinateur prend en charge la norme HDCP qui permet de recevoir des signaux vidéo numériques chiffrés à des fins de protection contre la copie.
De cette manière, il est possible de lire un contenu qui doit être protégé contre la copie et de profiter d'une plus grande variété de contenus haute
définition. Pour afficher les contenus protégés par copyright, branchez un moniteur conforme à la norme HDCP à la sortie HDMI de votre ordinateur,
s'il en est équipé, ou au port DVI-D de la station d'accueil. Si vous raccordez un moniteur qui ne prend pas en charge cette norme, vous ne pouvez pas
lire ou afficher le contenu protégé par copyright.
✍
DVI-D signifie Digital Visual Interface - Digital (Interface visuelle numérique - Numérique). Il s'agit d'un type de port DVI qui prend en charge les signaux
vidéo numériques uniquement (pas les signaux vidéo analogiques). Il comporte 24 broches.
Un port DVI-I (Digital Visual Interface - Integrated) prend en charge les signaux vidéo numériques et analogiques. Il comporte 29 broches.
Page 94
Utilisation de périphériques >
Connexion d'un écran externe
Connexion d'un moniteur multimédia
Vous pouvez connecter un écran d'ordinateur multimédia avec haut-parleurs et microphone intégrés à l'ordinateur
directement ou via la station d'accueil en option.
Pour connecter un moniteur multimédia
!
Le port moniteur situé sur l'ordinateur n'est pas accessible lorsque l'ordinateur est connecté à la station d'accueil.
1 Branchez le cordon d'alimentation du moniteur multimédia (1) sur une prise secteur.
2 Branchez le câble du moniteur (2) sur le port moniteur (3) a de l'ordinateur ou de la station d'accueil.
3 Branchez le câble des haut-parleurs (4) dans la prise casque (5) i de l'ordinateur.
4 Branchez le câble du microphone (6) dans la prise microphone (7) m de l'ordinateur.
94
nN
Page 95
Utilisation de périphériques >
Connexion d'un écran externe
95
nN
Page 96
Utilisation de périphériques >
Connexion d'un écran externe
96
nN
Connexion d'un téléviseur
Si votre ordinateur est équipé d'une sortie HDMI, vous pouvez y raccorder un téléviseur avec entrée HDMI.
Voyez les spécifications afin de déterminer la configuration de votre ordinateur.
Pour connecter un téléviseur à votre ordinateur
!
Si aucun son ne se fait entendre du périphérique connecté à la sortie HDMI, vous devez changer le périphérique de sortie audio. Pour des instructions
détaillées, voyez Comment changer de périphérique de sortie audio ? (page 193).
1 Branchez le cordon d'alimentation du téléviseur (1) dans une prise secteur.
2 Branchez l'une des extrémités d'un câble HDMI (2) à la sortie HDMI (3) de l'ordinateur et l'autre extrémité au téléviseur.
3 Réglez le canal d'entrée du téléviseur sur une entrée externe.
4 Réglez le système de configuration du téléviseur.
!
Si vous utilisez un pilote de périphérique autre que celui fourni par Sony, l'image ne s'affiche pas et le son n'est pas reproduit. Utilisez toujours le pilote
de périphérique fourni par Sony pour les mises à jour.
Page 97
Utilisation de périphériques >
Connexion d'un écran externe
97
nN
✍
Pour plus d'informations sur l'installation et l'utilisation, consultez le manuel de votre téléviseur.
Le câble HDMI transporte les signaux vidéo et les signaux audio.
Vous pouvez en outre raccorder un récepteur de home cinéma de haute qualité ou tout autre type de décodeur de son
d'ambiance (surround) entre votre ordinateur et votre téléviseur à l'aide d'une connexion HDMI.
Pour connecter un périphérique de sortie de son numérique entre votre ordinateur et votre téléviseur
!
Avant de raccorder le périphérique à votre ordinateur, vérifiez d'abord que la connexion HDMI a bien été établie entre le téléviseur et le récepteur home
cinéma ou le décodeur de son d'ambiance (surround).
Si aucun son ne se fait entendre du périphérique connecté à la sortie HDMI, vous devez changer le périphérique de sortie audio. Pour des instructions
détaillées, voyez Comment changer de périphérique de sortie audio ? (page 193).
1 Allumez le téléviseur et réglez son entrée sur l'entrée HDMI.
2 Allumez le récepteur de home cinéma ou le décodeur de son d'ambiance (surround) et réglez son entrée sur
l'entrée HDMI.
3 Branchez une extrémité d'un câble HDMI à l'entrée HDMI du récepteur home cinéma ou du décodeur de son d'ambiance
(surround) et l'autre à la sortie HDMI de votre ordinateur.
4 Appuyez sur les touches Fn+F7 pour modifier la sortie d'écran vers le téléviseur raccordé.
✍
Vous pouvez régler la résolution de l'écran du téléviseur raccordé à l'aide de votre ordinateur. Pour des instructions détaillées, voyez Pourquoi l'écran
de mon ordinateur n'affiche pas les vidéos ? (page 183).
Avec une connexion HDMI, le niveau de volume ne peut être réglé qu'à partir du périphérique audio connecté. Votre ordinateur n'a aucun contrôle sur
le niveau du volume des périphériques connectés.
Page 98
Utilisation de périphériques >
Connexion d'un écran externe
nN
Connexion d'un projecteur
Vous pouvez connecter un projecteur (le projecteur LCD Sony par exemple) à l'ordinateur directement ou via la station
d'accueil en option.
Pour connecter un projecteur
!
Le port moniteur situé sur l'ordinateur n'est pas accessible lorsque l'ordinateur est connecté à la station d'accueil.
1 Branchez le cordon d'alimentation (1) du projecteur dans une prise secteur.
2 Branchez un câble moniteur (2) sur le port moniteur (3) a de l'ordinateur ou de la station d'accueil.
3 Branchez un câble audio (4) dans la prise casque (5) i de l'ordinateur.
4 Branchez le câble de l'écran et le câble audio dans la prise et le port appropriés du projecteur (6).
98
Page 99
Utilisation de périphériques >
Sélection du mode d'affichage
99
nN
Sélection du mode d'affichage
Lorsqu'un écran externe est raccordé, vous pouvez sélectionner l'écran de votre ordinateur ou l'écran externe comme écran
primaire.
Si vous souhaitez utiliser simultanément l'écran de votre ordinateur et l'écran externe, reportez-vous à la section Utilisation
de la fonction Moniteurs multiples (page 102) pour plus d'informations.
La sélection du mode d'affichage dépend toutefois du contrôleur vidéo de l'ordinateur.
Voyez les spécifications afin de déterminer la configuration de votre ordinateur.
Page 100
Utilisation de périphériques >
Sélection du mode d'affichage
Pour sélectionner un écran
!
Le port moniteur situé sur l'ordinateur n'est pas accessible lorsque l'ordinateur est connecté à la station d'accueil.
✍
Il se peut que vous ne puissiez pas afficher simultanément sur l'écran de votre ordinateur et l'écran externe ou le projecteur le même contenu, selon le
type d'écran externe ou de projecteur sélectionné.
Allumez l'écran externe avant d'allumer votre ordinateur.
❑ Modèles équipés de Intel Graphics Media Accelerator
1 Cliquez avec le bouton droit sur le bureau et sélectionnez Personnaliser.
2 Cliquez sur Paramètres d'affichage.
3 Pour modifier les paramètres, suivez les instructions qui s'affichent à l'écran.
❑ Modèles équipés du contrôleur vidéo NVIDIA
1 Cliquez sur Démarrer et Panneau de configuration.
2 Cliquez sur Autres options.
3 Cliquez sur NVIDIA Control Panel.
4 Sélectionnez l'option de configuration de l'affichage sous Affichage (Display).
5 Pour modifier les paramètres, suivez les instructions qui s'affichent à l'écran.
100
nN
Loading...
