Page 1

使用說明書 — 硬體指南

個人電腦

VGN-FW 系列

Page 2

請先閱讀本文 ...................................................................... 4

VAIO 電腦的更多資訊 ................................................... 5

人體工學考量................................................................. 7

開始使用 ............................................................................. 9

控制裝置及連接埠分佈 ................................................ 10

關於指示燈 .................................................................. 16

連接電源...................................................................... 17

使用電池...................................................................... 19

安全關機...................................................................... 25

使用省電模式............................................................... 26

更新電腦...................................................................... 28

使用 VAIO 電腦................................................................. 29

使用鍵盤...................................................................... 30

使用觸控板 .................................................................. 32

使用特殊功能按鈕 ....................................................... 33

使用內建攝影機 ........................................................... 34

使用光碟機 .................................................................. 35

使用 Memory Stick ...................................................... 44

使用其他模組 / 記憶卡................................................. 50

使用網際網路............................................................... 56

使用區域網路 (LAN).....................................................57

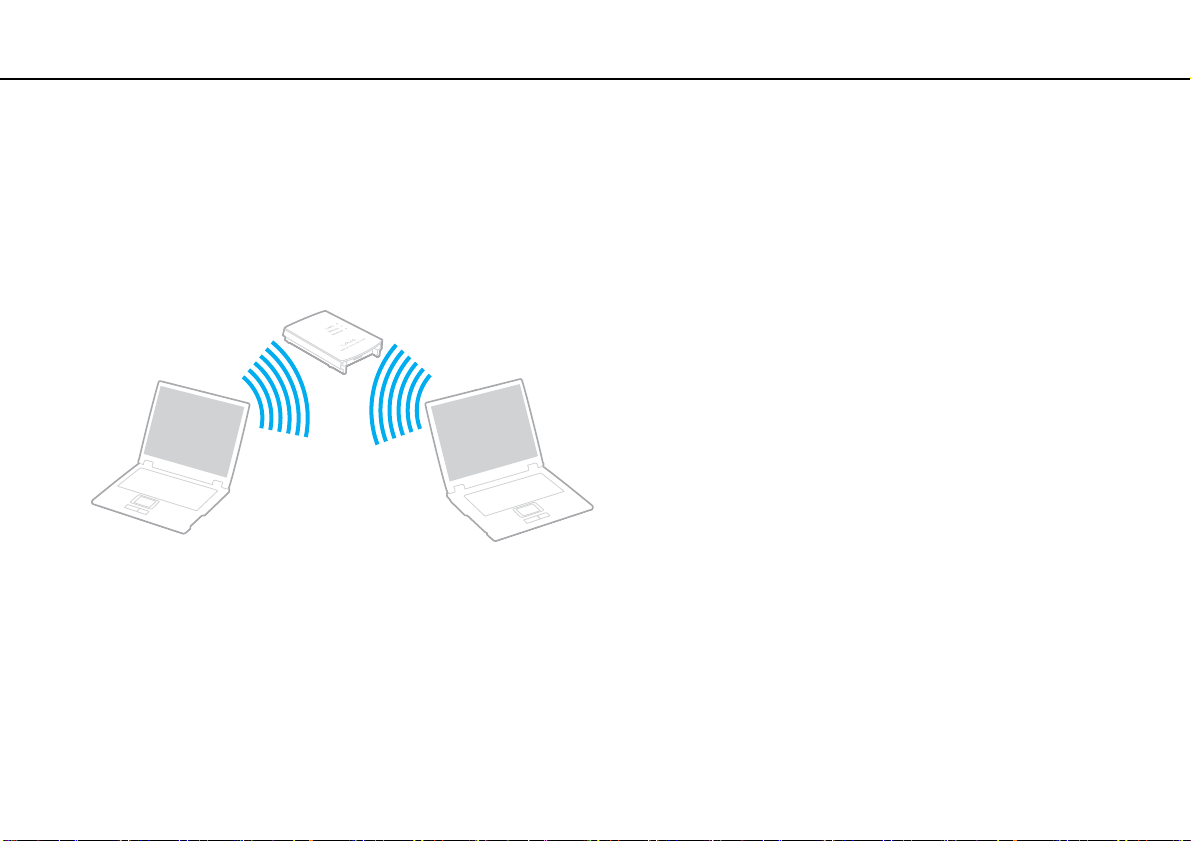

使用無線區域網路........................................................58

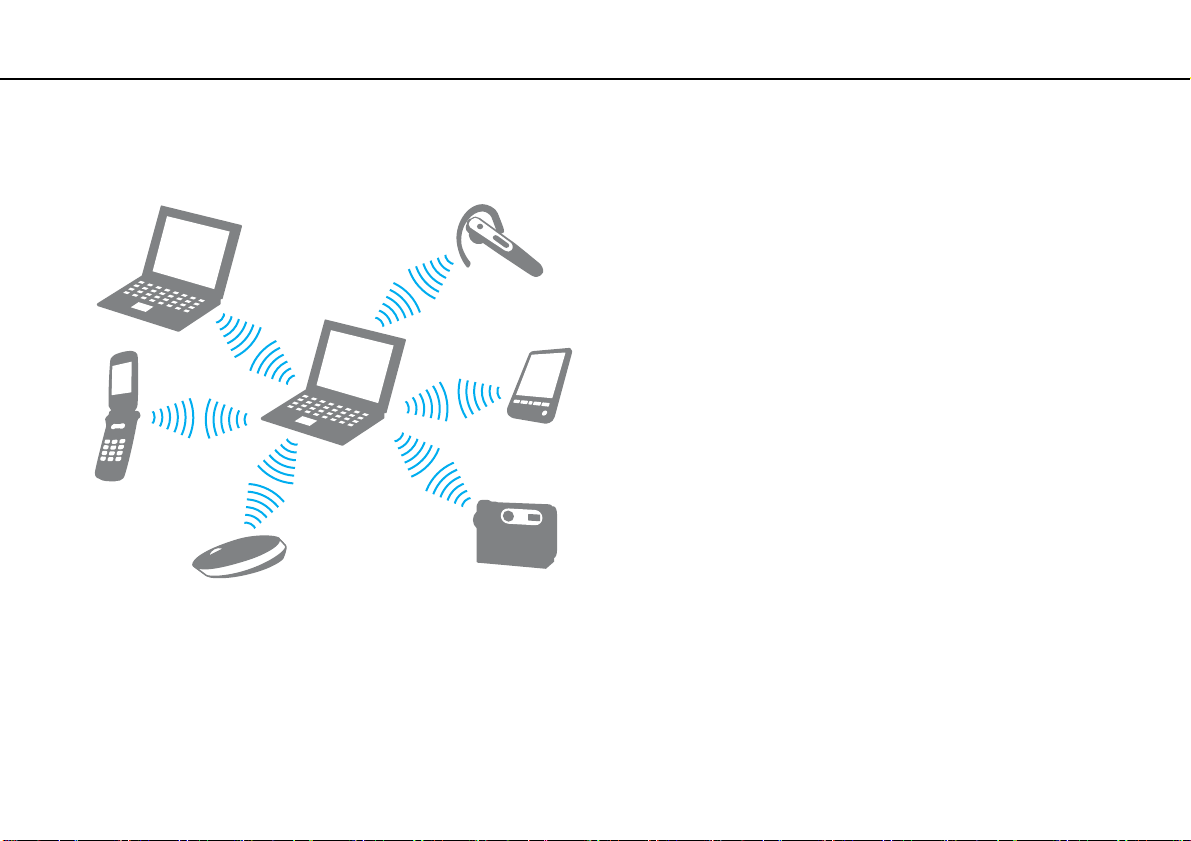

使用藍牙功能 ...............................................................65

使用週邊裝置.....................................................................71

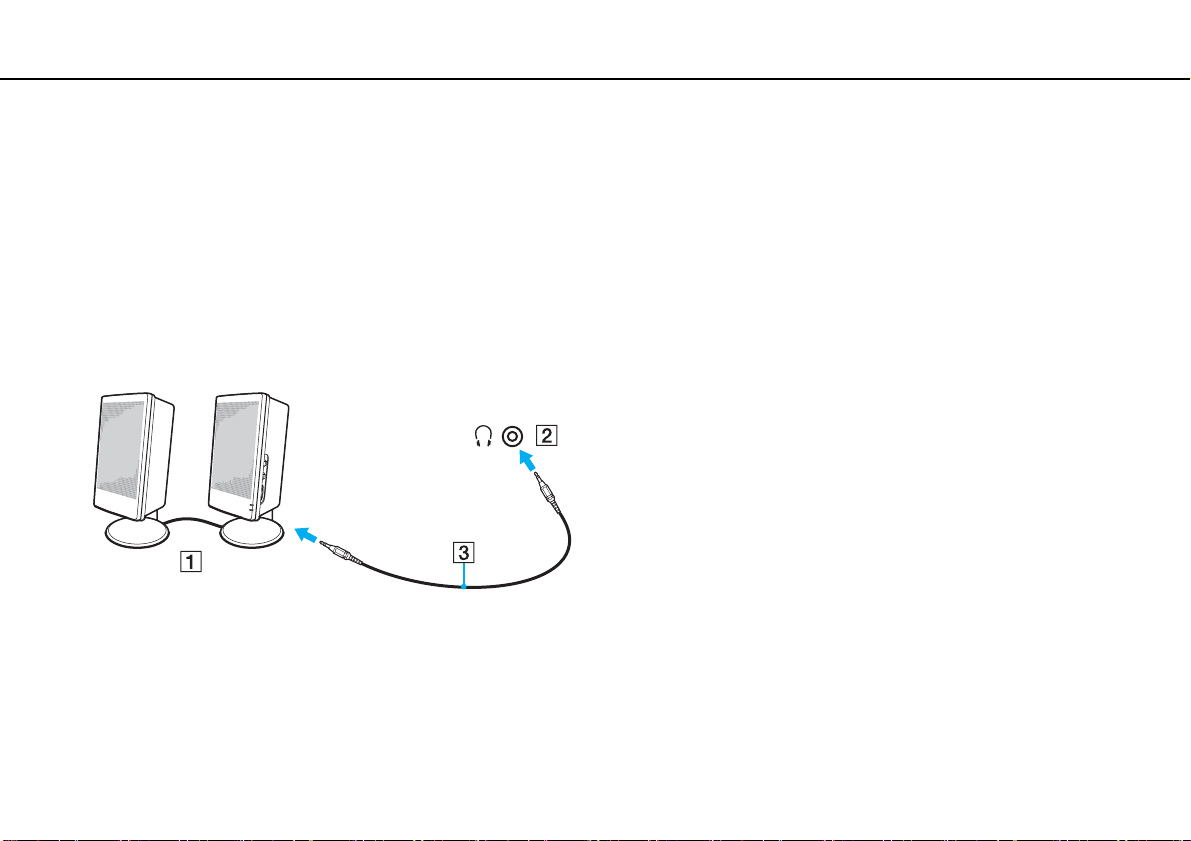

連接外部喇叭或耳機 ....................................................72

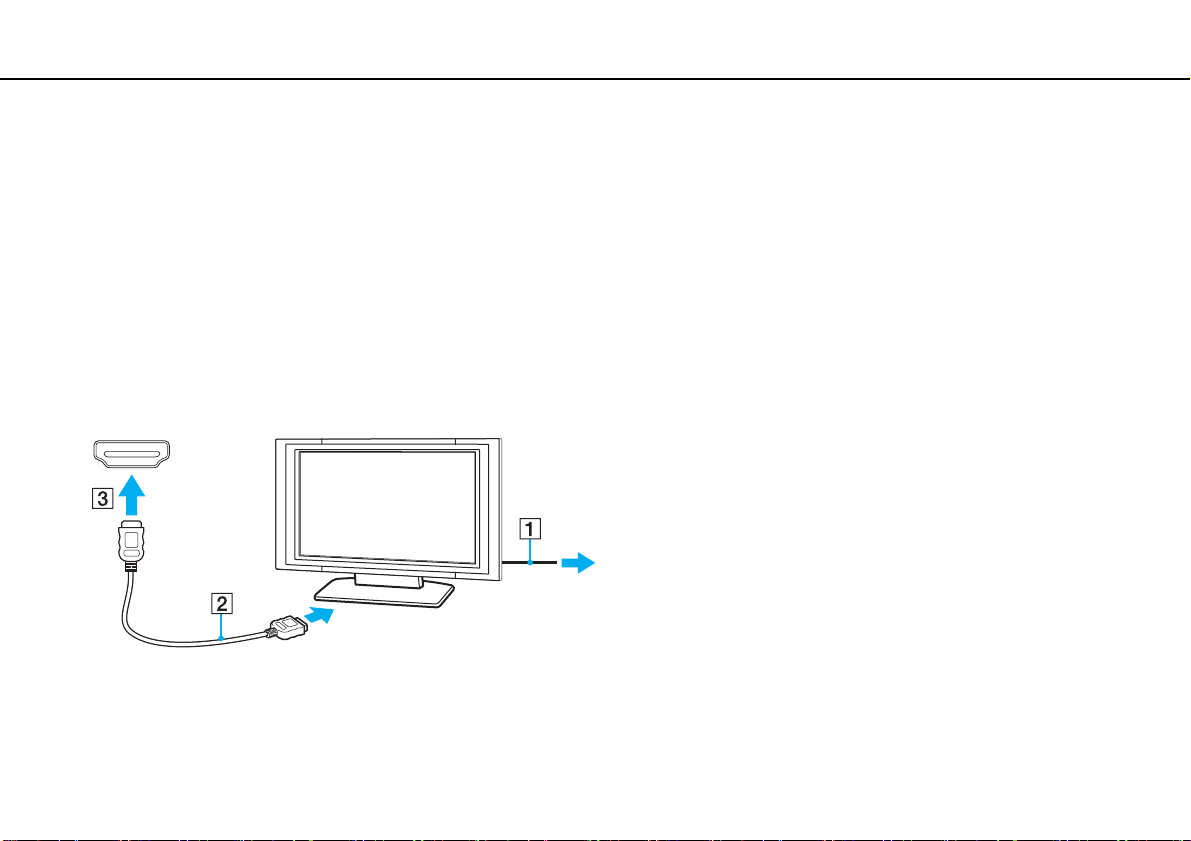

連接外部顯示器 ...........................................................73

選擇顯示模式 ...............................................................79

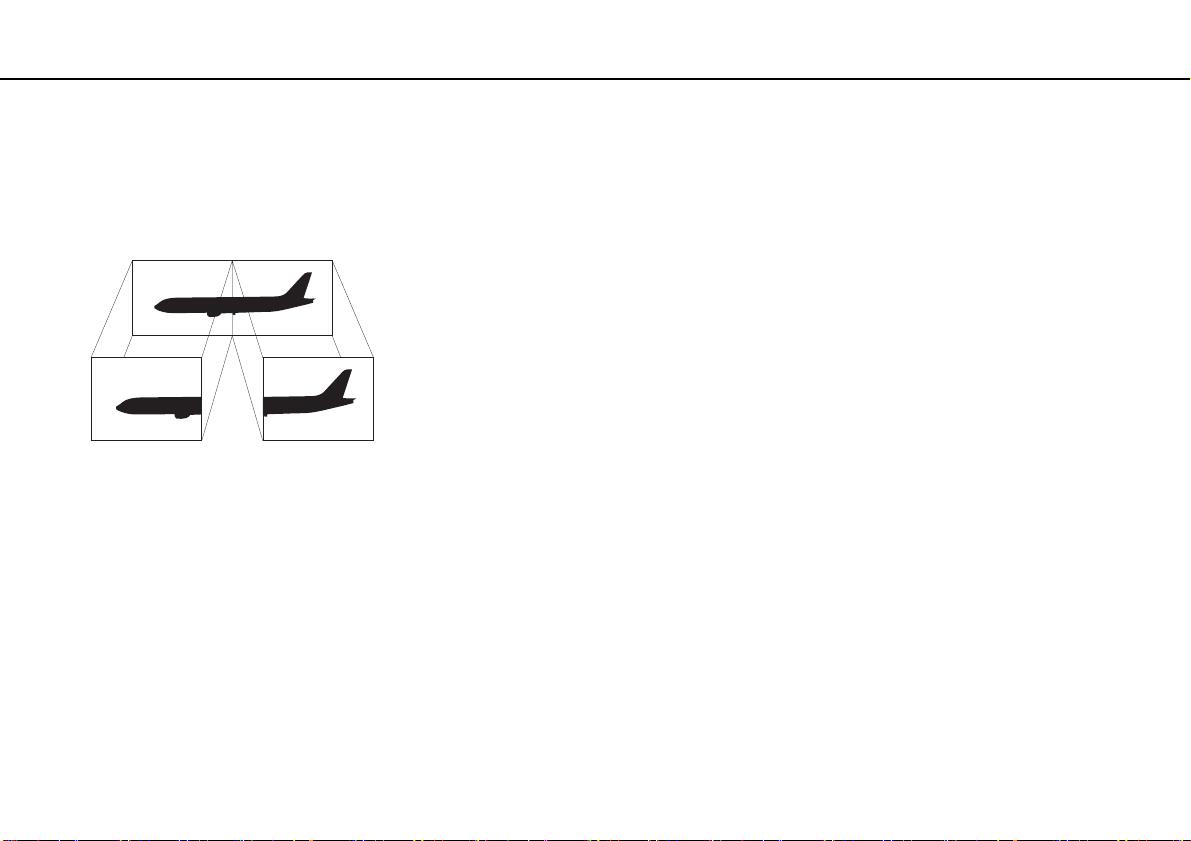

使用多部顯示器功能 ....................................................80

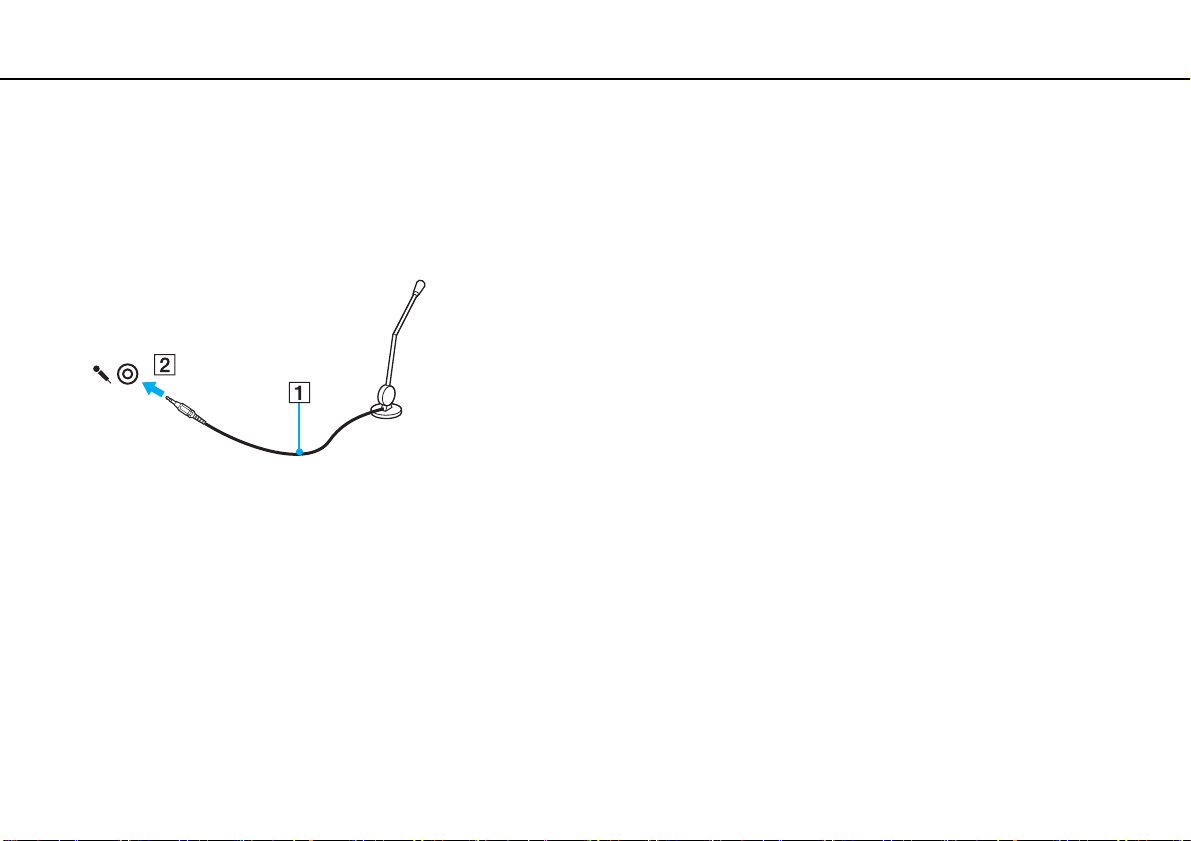

連接外部麥克風 ...........................................................82

連接 USB 裝置.............................................................83

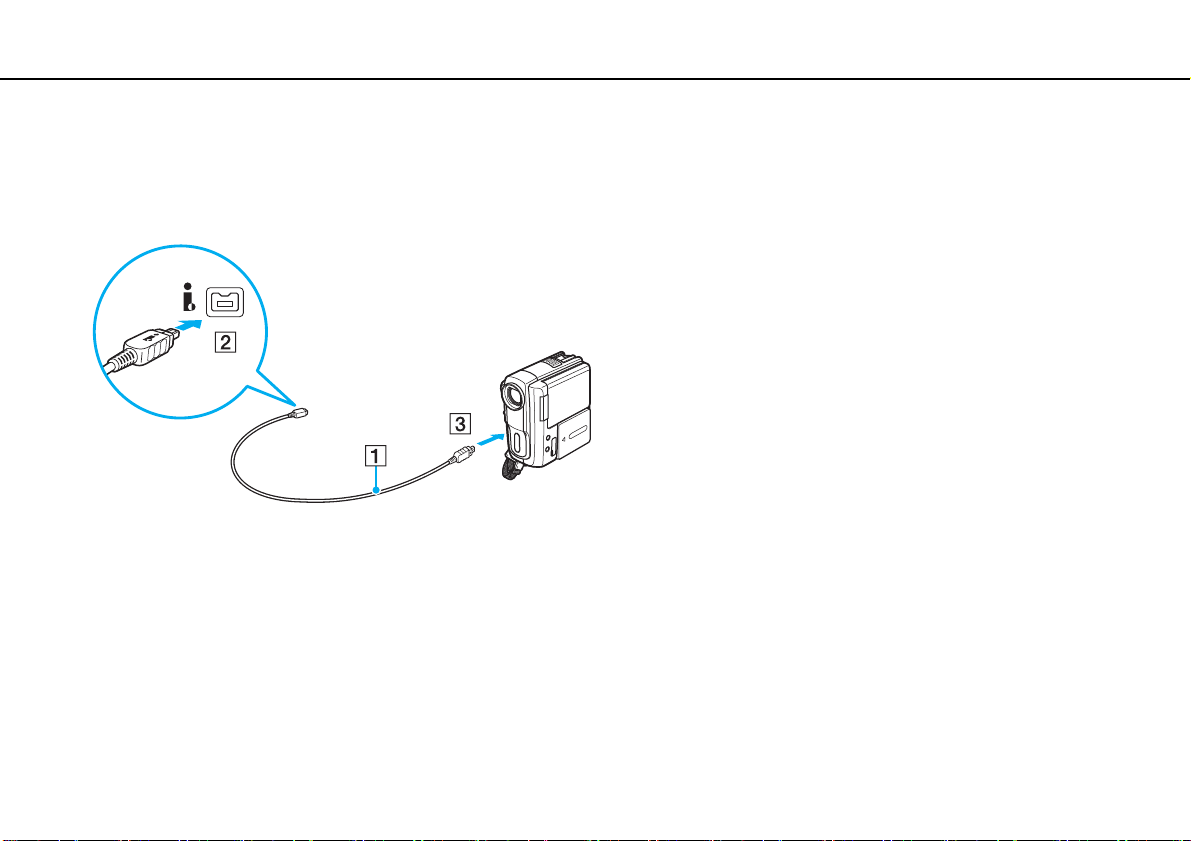

連接 i.LINK 裝置 ..........................................................85

自訂 VAIO 電腦 .................................................................87

設定密碼 ......................................................................88

使用 VAIO Control Center ...........................................93

使用 VAIO 電源管理 ....................................................94

變更顯示語言 ...............................................................95

升級 VAIO 電腦 .................................................................96

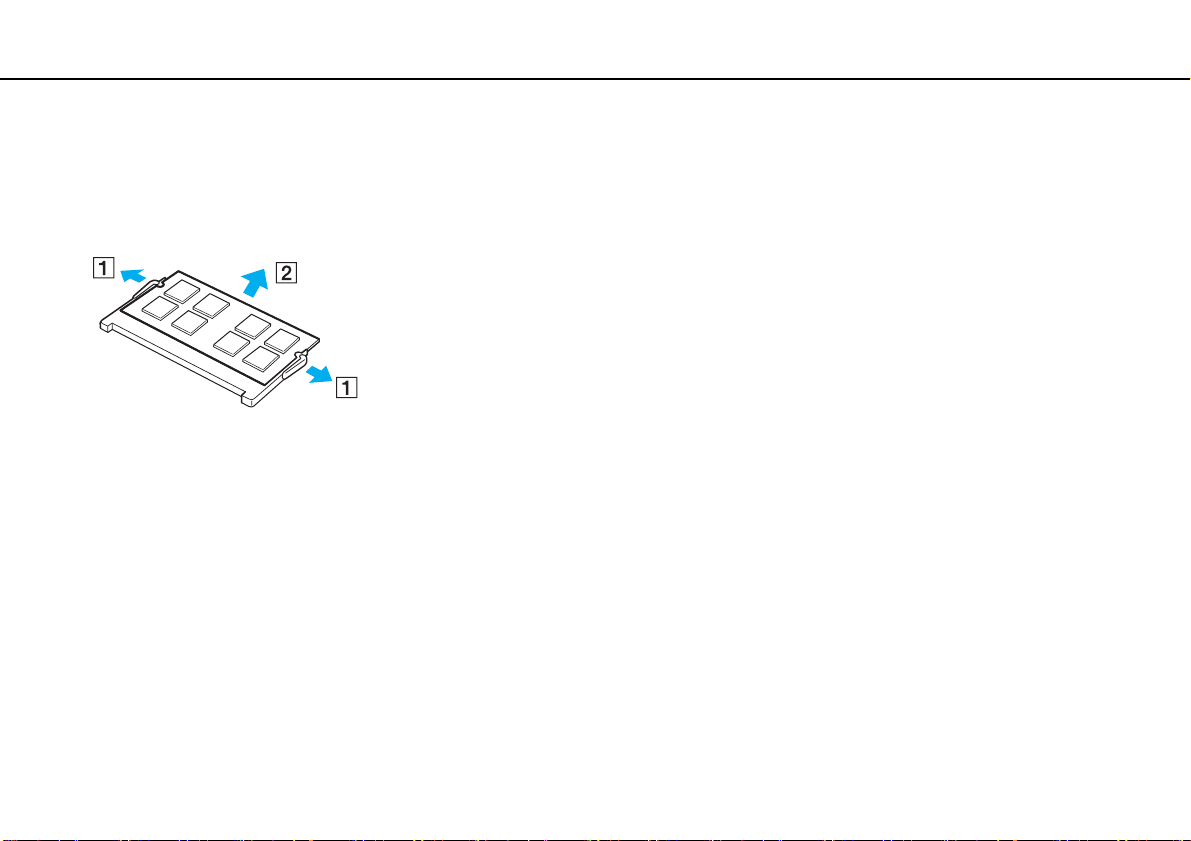

新增及移除記憶體........................................................97

Page 3

注意事項 ......................................................................... 103

安全資訊.................................................................... 104

維護資訊.................................................................... 107

使用電腦的注意事項.................................................. 108

使用 LCD 螢幕的注意事項......................................... 110

使用電源的注意事項.................................................. 111

使用內建攝影機的注意事項 ....................................... 112

使用光碟的注意事項.................................................. 113

使用電池的注意事項.................................................. 114

使用 Memory Stick 的注意事項 ................................. 115

使用內建儲存裝置的注意事項 ................................... 116

疑難排除 ......................................................................... 117

電腦 ........................................................................... 119

系統安全性 ................................................................ 126

電池 ........................................................................... 127

內建攝影機 ................................................................ 129

網路 ........................................................................... 131

藍牙技術.................................................................... 135

光碟 ........................................................................... 139

顯示器 ....................................................................... 143

列印 ........................................................................... 149

麥克風 ....................................................................... 150

喇叭 ...........................................................................151

觸控板........................................................................152

鍵盤 ...........................................................................153

軟碟 ...........................................................................154

音訊 / 視訊 .................................................................155

Memory Stick .............................................................157

週邊裝置 ....................................................................158

商標 .................................................................................159

注意事項..........................................................................161

Page 4

請先閱讀本文 >

請先閱讀本文

恭喜您購買了 Sony VAIO® 電腦，同時也歡迎您使用電子版「用戶指南」。Sony 綜合了音訊、視訊、計算和通訊領域的尖端科技，為您提供極致的個人電腦使用體驗。

本使用說明書的外觀圖示，可能與您的電腦略有不同。

如何找出規格

您的電腦可能無法使用部分功能或選項，或是未隨附若干項目。有關於電腦配置，請參閱規格（隨機隨附）。

Page 5

請先閱讀本文 > VAIO 電腦的更多資訊

VAIO 電腦的更多資訊

本節提供了 VAIO 電腦的支援資訊。

1. 書面說明文件

❑ 快速入門指南 — 元件連接的簡介及安裝資訊等。

❑ 規格 — VAIO 電腦的硬體配置。

❑ 還原和疑難排除指南

❑ 安全規定

2. 電子版說明文件

❑ VAIO 使用說明書 — VAI O 電腦的一般資訊與技術協助。

若要存取 VAIO 使用說明書，請按兩下桌面的 VAIO 使用說明書。

❑ Windows 說明及支援 — 全方位的資源，提供實用的建議、教學課程與示範，可協助您學習使用電腦。

若要存取 Windows 說明及支援，請按一下開始和說明及支援，或是按住 Microsoft Windows 鍵並按下 F1 鍵。

Page 6

請先閱讀本文 > VAIO 電腦的更多資訊

3. 支援網站

電腦若有任何問題，可造訪下列 VAIO 網站，查詢疑難排除：

❑ http://www.sony-asia.com/support/vaio/

❑ http://scs.sony.co.kr/

❑ http://service.sony.com.tw/

（韓文）

（繁體中文）

（英文）

以電話聯絡 VAIO Helpdesk 之前，請先閱讀隨附的說明文件，並造訪其他 Sony 網站，嘗試能否解決問題。

❑ 若為其他 Sony 產品，請造訪 http://www.sony.net

。

❑ 如需可用的選購配件，請造訪下列網站：

❑ http://vaio-online.sony.com/

❑ http://vaio-online.sony.co.kr/

❑ http://www.sonystyle.com.tw/vaio/

（英文）

（韓文）

（繁體中文）

Page 7

請先閱讀本文 >

人體工學考量

您的電腦可以做為攜帶式裝置，在各種不同的環境中使用，不論在固定或移動的環境中，都應儘可能注意下列人體工學方面的考量：

❑ 電腦的位置 — 將電腦放置在您的正前方。使用鍵盤或內建指標裝置時，前臂要保持水平，手腕擺在輕鬆舒適的位置。上臂

在身體兩側自然下垂。使用電腦時要適時休息，過度使用電腦可能導致眼睛、肌肉或肌腱緊張。

❑ 桌椅與姿勢 — 坐在靠背支撐良好的椅子上，調整椅子的高度，雙腳應平踏在地面，腳墊或許能讓您更舒適。坐姿要放鬆

而挺直，避免彎腰駝背或過度向後靠。

Page 8

請先閱讀本文 >

人體工學考量

❑ 電腦顯示器的檢視角度 — 利用顯示器的傾斜功能，找出最佳位置。將顯示器的傾斜度調整到最佳位置，可以減少眼睛緊張

和肌肉疲勞，顯示器的亮度也應調整。

❑ 照明 — 使用電腦的地點，宜避免窗戶和燈光在顯示器上產生炫光和反光；利用間接照明，避免在顯示器上形成亮點。適當

的照明可以增加您的舒適程度和工作效率。

❑ 外部顯示器的位置 — 使用外部顯示器時，請放置於能舒適觀看的距離。坐在顯示器前面時，螢幕應與眼睛同高或略低。

Page 9

開始使用 >

開始使用

本節說明如何開始使用 VAIO 電腦。

❑ 控制裝置及連接埠分佈（第 10 頁）

❑ 關於指示燈（第 16 頁）

❑ 連接電源（第 17 頁）

❑ 使用電池（第 19 頁）

❑ 安全關機（第 25 頁）

❑ 使用省電模式（第 26 頁）

❑ 更新電腦（第 28 頁）

Page 10

開始使用 > 控制裝置及連接埠分佈

控制裝置及連接埠分佈

請用些時間來識別下面幾頁所顯示的控制裝置及連接埠。

正面

A 內建 MOTION EYE 攝影機（第 34 頁） B 內建 MOTION EYE 攝影機指示燈（第 16 頁） C 內建麥克風（單聲道） D LCD 螢幕（第 110 頁） E 內建喇叭（立體聲） F 鍵盤（第 30 頁） G 充電指示燈（第 16 頁） H 磁碟機指示燈（第 16 頁） I WIRELESS 開關（第 58 頁）、（第 65 頁） J WIRELESS 指示燈（第 16 頁） K 媒體存取指示燈（第 16 頁） L SD 記憶卡插槽（第 52 頁） M Memory Stick 插槽*（第 44 頁） N 耳機插孔（第 72 頁） O 麥克風插孔（第 82 頁）

* 本電腦支援標準尺寸的 Memory Stick 和 Duo 尺寸的 Memory Stick。

Page 11

開始使用 > 控制裝置及連接埠分佈

A 數字鎖定指示燈（第 16 頁） B 大寫鎖定指示燈（第 16 頁） C 捲動鎖定指示燈（第 16 頁） D 觸控板（第 32 頁） E 左鍵（第 32 頁） F 右鍵（第 32 頁） G S1 按鈕（第 33 頁） H VOL-/VO L+ 按鈕（第 33 頁） I 播放 / 暫停按鈕（第 33 頁） J 停止按鈕（第 33 頁） K 上一首按鈕（第 33 頁） L 下一首按鈕（第 33 頁） M AV MOD E 按鈕（第 33 頁）

Page 12

開始使用 > 控制裝置及連接埠分佈

背面

A 電池接頭

Page 13

開始使用 > 控制裝置及連接埠分佈

右側

A 高速 USB (USB 2.0) 連接埠 B 光碟機（第 35 頁） C 光碟機指示燈（第 16 頁） D 光碟機退出按鈕（第 35 頁） E 手動退出孔（第 139 頁） F 電源按鈕 / 電源指示燈（第 16 頁）

* 支援高速 / 全速 / 低速。

（第 83 頁）

Page 14

開始使用 > 控制裝置及連接埠分佈

左側

A DC IN（直流電源輸入）連接埠（第 17 頁） B 安全插槽 C 通風孔 D 網路（區域網路）連接埠（第 57 頁） E 顯示器連接埠（第 74 頁） F HDMI 輸出連接埠（第 77 頁） G i.LINK 4 針 (S400) 連接埠（第 85 頁） H ExpressCard/34 插槽（第 50 頁）

Page 15

開始使用 > 控制裝置及連接埠分佈

底部

A 通風孔 B 記憶體模組槽蓋（第 97 頁）

Page 16

開始使用 > 關於指示燈

關於指示燈

您的電腦配備有下列指示燈：

指示燈功能

電源 1 電腦開啟時為綠色亮起，睡眠模式時為橙色緩慢閃爍，關機或休眠模式時指示燈熄滅。

充電電池充電時亮起。詳細資訊請參閱為電池充電（第 22 頁）。

內建 MOTION EYE 攝影機使用內建攝影機時亮起。

媒體存取資料存取 Memory Stick 和 SD 記憶卡這類記憶卡時亮起。（指示燈亮起時，請勿將電腦切換為睡眠模式或關閉電

源。）指示燈熄滅時，表示目前並未使用記憶卡。

光碟機資料存取光碟機時亮起。指示燈熄滅時，表示目前並未使用光碟媒體。

磁碟機

資料存取內建儲存裝置或光碟機時亮起。指示燈亮起時，請勿將電腦切換為睡眠模式或關閉電源。

數字鎖定

大寫鎖定

捲動鎖定

WIRELESS

按下 Num Lk 鍵可啟用數字鍵盤，再按一次可停用數字鍵盤。指示燈熄滅時，表示並未啟用數字鍵盤。

按下 Caps Lock 鍵可輸入大寫字母，指示燈亮起時，如果按下 Shift 鍵，則會顯示小寫字母。再按一次指示燈會熄滅，大寫鎖定指示燈熄滅時，則恢復為一般輸入模式。

按下 Fn+Scr Lk 鍵可變更顯示器的捲動方式。捲動鎖定指示燈熄滅時，則恢復為一般捲動模式。視您所使用的程式而定，Scr Lk 鍵的功能會有所不同。

啟用無線選項時會亮起。

Page 17

開始使用 > 連接電源

連接電源

可以使用交流電源轉接器或充電電池做為電腦電源。

使用交流電源轉接器

如果電腦直接連接至交流電源，同時又安裝了電池，則會使用交流電源插座的電力。

✍

電腦請務必使用隨附的交流電源轉接器。

若要使用交流電源轉接器

1 將電源線 (1) 的一端插入交流電源轉接器 (3)。

2 電源線另一端插入交流電源插座 (2)。

3 將連接到交流電源轉接器 (3) 的連接線，插入電腦的 DC IN（直流電源輸入）連接埠 (4)。

各交流電源轉接器的直流電源輸入插頭，形狀有所不同。

Page 18

開始使用 > 連接電源

✍

若要完全中斷電腦的交流電源，請拔除交流電源轉接器。

請確保交流電源插座方便使用。

電腦如果長時間不使用，應切換為休眠模式。請參閱使用休眠模式（第 27 頁）。

Page 19

開始使用 > 使用電池

使用電池

電腦隨附的電池，在您購買時並沒有完全充滿電。

安裝 / 取出電池

若要安裝電池

1 請關機並關上 LCD 螢幕蓋。

2 向內撥動電池 LOCK 開關 (1)。

Page 20

開始使用 > 使用電池

3 將電池斜放入電池室內，直到電池室兩側的突起 (2) 嵌入電池兩側的 U 形切口 (3)。

4 將電池推入電池室，直到卡入定位。

5 向外撥動電池 LOCK 開關，將電池固定在電腦上。

Page 21

開始使用 > 使用電池

若要取出電池

電腦開啟且未連接交流電源轉接器，或處於睡眠模式時，如果取出電池，資料可能遺失。

1 請關機並關上 LCD 螢幕蓋。

2 向內撥動電池 LOCK 開關 (1)。

3 向內撥動電池 RELEASE 閂 (2)，將指尖放在電池舌片 (3) 下面，依箭頭方向推動電池並退出電腦。

為了您的安全，強烈建議您使用 Sony 專為 VAIO 電腦提供的原廠充電電池及交流電源轉接器，確保符合品質保證標準。有些 VAIO 電腦可能僅限使用 Sony 原廠電池。

Page 22

開始使用 > 使用電池

為電池充電

電腦隨附的電池，在您購買時並沒有完全充滿電。

若要為電池充電

1 安裝電池。

2 使用交流電源轉接器，將電腦連接到電源。

電池充電時，充電指示燈會亮起。電池充電到接近您在電池充電功能中設定的最大充電量時，充電指示燈會熄滅。

充電指示燈狀態意義

橙色亮起電池正在充電。

隨電源指示燈（綠色）一起閃爍電池電力即將用盡。（正常模式）

隨電源指示燈（橙色）一起閃爍電池電力即將用盡。（睡眠模式）

橙色快速閃爍電池失效或電池未鎖定，發生電池錯誤。

請依本使用說明書的說明，進行電池首次充電。

Page 23

開始使用 > 使用電池

✍

電池連接交流電源時，請勿將電池取出，在使用電腦時電池會繼續充電。

電池電力即將用盡，而且充電和電源指示燈皆閃爍時，就應該連接交流電源轉接器為電池充電，或將電腦關機，另外裝入充滿電的電池。

您的電腦隨附鋰離子電池，隨時都可充電；即使尚未完全放電就充電，也不會影響電池壽命。

如果使用 VAIO Control Center 啟用電池充電功能的電池維護功能，可以延長電池壽命。

使用某些軟體應用程式或週邊裝置時，即使剩餘電量不足，電腦也不會進入休眠模式。若要避免電腦使用電池電源時遺失資料，應該經常儲存資料，並手動啟動電源管理模式，例如睡眠或休眠模式。

電腦處於睡眠模式時，如果電池的電量用盡，尚未儲存的資料皆會遺失。而且無法回到先前的工作狀態。因此，為避免遺失資料，應該經常儲存資料。

Page 24

開始使用 > 使用電池

延長電池壽命

電腦使用電池電源時，可以使用下列方式延長電池壽命。

❑ 調低電腦螢幕的 LCD 亮度。

❑ 使用省電模式。詳細資訊請參閱使用省電模式（第 26 頁）。

❑ 在電源選項變更省電設定。詳細資訊請參閱使用 VAIO 電源管理（第 94 頁）。

❑ 請使用 VAIO Control Center，將長效電池壽命桌布設定內的桌布設為桌面背景。

Page 25

開始使用 > 安全關機

安全關機

為避免遺失尚未儲存的資料，請依下列說明正確關機。

若要關機

1 關閉連接至電腦的所有週邊裝置。

2 按一下開始及關機按鈕。

3 回應要您儲存文件或考慮其他使用者的警告提示，等待電腦自動關機。

電源指示燈熄滅。

Page 26

開始使用 >

使用省電模式

電源管理設定可以延長電池使用時間。除了正常操作模式外，電腦還有兩個獨特的省電模式，可符合個人喜好：睡眠和休眠。

電腦如果長時間不使用，且未連接交流電源，請切換為休眠模式或關機。

電腦處於睡眠模式時，如果電池的電量用盡，尚未儲存的資料皆會遺失，而且無法回到先前的工作狀態。因此，為避免遺失資料，應該經常儲存資料。

模式說明

正常模式這是電腦使用時的正常狀態，在此模式中，電源指示燈為綠色亮起。

睡眠模式睡眠模式會關閉 LCD 螢幕，並將內建儲存裝置和 CPU 設定為省電模式。電腦在此模式中，電源指示燈為橙色

緩慢閃爍。電腦從睡眠模式恢復的速度，較休眠模式快。然而，睡眠模式使用的電力，較休眠模式多。

休眠模式電腦在休眠模式中，系統狀態會儲存於內建儲存裝置，電源會關閉。即使電池的電力用盡，資料也不會遺失。在

此模式中，電源指示燈會熄滅。

Page 27

開始使用 > 使用省電模式

使用睡眠模式

若要啟動睡眠模式

依序按一下開始，指向關機按鈕旁邊的箭頭，再按睡眠。

若要恢復正常模式

❑ 請按任一鍵。

❑ 按下電腦上的電源按鈕。

如果按住電源按鈕四秒以上，電腦會自動關閉，尚未儲存的資料皆會遺失。

使用休眠模式

若要啟用休眠模式

按 Fn+F12 鍵。

也可以按一下開始，指向關機按鈕旁邊的箭頭，再按休眠。

電源指示燈尚未熄滅之前，請勿移動電腦。

若要恢復正常模式

按下電源按鈕。

如果按住電源按鈕四秒以上，電腦會自動關閉。

Page 28

開始使用 > 更新電腦

更新電腦

請務必利用以下軟體應用程式，在電腦上安裝最新的更新，以提高電腦使用效率。

❑ Windows Update

按一下開始，指向所有程式，再按 Windows Update，依螢幕指示操作。

❑ VAIO Update 4

按一下開始，指向所有程式、VAIO Upd ate 4，再按移至 VAIO Web 支援，依螢幕指示操作。

電腦必須連線到網際網路，才能夠下載更新。

Page 29

使用 VAIO 電腦 >

使用 VAIO 電腦

本節說明如何發揮 VAIO 電腦最大的效益。

❑ 使用鍵盤（第 30 頁）

❑ 使用觸控板（第 32 頁）

❑ 使用特殊功能按鈕（第 33 頁）

❑ 使用內建攝影機（第 34 頁）

❑ 使用光碟機（第 35 頁）

❑ 使用 Memory Stick（第 44 頁）

❑ 使用其他模組 / 記憶卡（第 50 頁）

❑ 使用網際網路（第 56 頁）

❑ 使用區域網路 (LAN)（第 57 頁）

❑ 使用無線區域網路（第 58 頁）

❑ 使用藍牙功能（第 65 頁）

Page 30

使用 VAIO 電腦 > 使用鍵盤

使用鍵盤

您的鍵盤有額外按鍵，以執行機型特定功能。

Fn 鍵的組合鍵與功能

✍

有些鍵盤功能必須在作業系統完成啟動之後，才能使用。

組合 / 功能功能

Fn + % (F2)：靜音開啟及關閉內建的喇叭或耳機。

Fn + 8 (F5/F6)：亮度控制調整電腦螢幕的 LCD 亮度。

若要調高亮度，請連續按 Fn+F6 鍵，或是按住 Fn+F6 鍵並按 M 或 , 鍵。若要調低亮度，請連續按 Fn+F5 鍵，或是按住 Fn+F5 鍵並按 m 或 < 鍵。

Fn + /T (F7)：顯示輸出

Fn + / (F9/F10)：縮放

可切換顯示輸出為電腦螢幕或外部顯示器，同時輸出至二者及多部顯示器，而且兩者可當成一個單獨的桌面使用。按 Enter 鍵可選擇顯示輸出。

如果顯示輸出設為外部顯示器，一旦從電腦拔除顯示器連接線，電腦螢幕就會沒有影像。此時請按住 Fn 鍵，同時按兩下 F7 鍵，再按 Enter 鍵，即可將顯示輸出切換至電腦螢幕。

視電腦作業系統而定，可能無法支援多部顯示器。

變更在部分軟體上顯示的影像或文件大小。若要讓螢幕畫面看起來較小較遠（縮小），請按 Fn+F9 鍵。

若要讓螢幕畫面看起來較大較近（放大），請按 Fn+F10 鍵。詳細資訊請參閱 VAIO Control Center 隨附的說明檔案。

Page 31

使用 VAIO 電腦 > 使用鍵盤

組合 / 功能功能

Fn + (F12)：休眠

最省電的模式。執行這個指令時，系統和相連週邊裝置的狀態會儲存至內建儲存裝置，系統電源會關閉。若要系統恢復原來狀態，請按電源按鈕開啟電源。有關於電源管理，詳細資訊請參閱使用省電模式（第 26 頁）。

Page 32

使用 VAIO 電腦 > 使用觸控板

使用觸控板

利用觸控板可以指向、選擇、拖曳及捲動畫面上的物件。

動作說明

指向在觸控板 (1) 上滑動手指，將指標 (2) 置於項目或物件上。

按一下按一下左鍵 (3)。

按兩下連續按兩下左鍵。

按右鍵按一下右鍵 (4)。在許多應用程式中，這個動作會顯示上下文相關的快捷功能表（若有）。

拖曳按住左鍵，同時在觸控板上滑動手指。

捲動沿著觸控板右緣滑動手指，可以垂直捲動。沿著觸控板底部邊緣滑動手指，可以水平捲動（只有支援觸控板捲動功能的

應用程式才能使用捲動功能）。

✍

電腦連接滑鼠時，可以停用 / 啟用觸控板。若要變更觸控板設定，請使用 VAIO Control Center。

停用觸控板之前必須先連接滑鼠。如果先停用觸控板而未連接滑鼠，則只能使用鍵盤進行指標操作。

Page 33

使用 VAIO 電腦 > 使用特殊功能按鈕

使用特殊功能按鈕

您的電腦附有特殊按鈕，可協助您使用電腦的特殊功能。

特殊功能按鈕功能

S1 按鈕

VOL-/VOL+ 按鈕調低 (-) 和調高 (+) 音量。

執行預設指定給按鈕的任務。利用 VAIO Control Center 即可變更預設指定的任務。

播放 / 暫停按鈕

開始或暫停播放 CD、 DVD、 Blu-ray Disc

停止播放 CD、 DVD、藍光光碟

停止按鈕

在視訊播放時，播放上一章 / 檔案，或在音訊播放時，播放上一首曲目 / 檔案。

上一首按鈕

在視訊播放時，播放下一章 / 檔案，或在音訊播放時，播放下一首曲目 / 檔案。

下一首按鈕

啟動 VAIO Gate，選擇所需的軟體。

AV M ODE 按鈕

* 僅適用於配備藍光光碟機的機型。請使用 WinDVD BD 軟體播放。

™*

媒體，或內建儲存裝置上儲存的音樂 / 視訊檔案。

Page 34

使用 VAIO 電腦 > 使用內建攝影機

使用內建攝影機

您的電腦配備有內建 MOTION EYE 攝影機。

使用預先安裝的影像擷取軟體，可進行下列操作：

❑ 擷取靜態影像與影片

❑ 感應及擷取物件位移，以達到監控目的

❑ 編輯擷取的資料

✍

開機時會啟動內建攝影機。

搭配適當軟體即可召開視訊會議。

啟動或結束即時傳訊軟體或視訊編輯軟體，並不會啟動或關閉內建攝影機。

使用內建攝影機時，請勿將電腦切換為睡眠或休眠模式。

若要使用預先安裝的擷取軟體

1 依序按一下開始、所有程式、 ArcSoft WebCam Companion 3，再按 WebCam Companion 3。

2 在主視窗內按一下所需的圖示。

有關於如何使用軟體，請參閱軟體隨附的說明檔案。

✍

在暗處擷取影像或影片時，請按一主視窗內的擷取圖示，然後按一下網路攝影機設定圖示，再於內容視窗中選擇低照度或低照度補償選項。

Page 35

使用 VAIO 電腦 > 使用光碟機

使用光碟機

您的電腦配備了一部光碟機。

您的電腦可能無法使用本節的功能與選項。有關於電腦配置，請參閱規格。

Page 36

使用 VAIO 電腦 > 使用光碟機

若要插入光碟

1 啟動電腦。

2 按退出按鈕 (1) 打開光碟機。

光碟機托盤會退出。

3 將光碟標籤面朝上置於光碟機托盤中央，輕輕推入光碟機卡入定位。

請勿對光碟機托盤施加壓力。在托盤放置 / 取出光碟時，請務必托住光碟機托盤底部。

Page 37

使用 VAIO 電腦 > 使用光碟機

4 輕推光碟機托盤將其關上。

電腦處於省電模式（睡眠或休眠）時，請勿取出光碟，請先將電腦恢復為正常模式，再取出光碟。

Page 38

使用 VAIO 電腦 > 使用光碟機

支援的光碟媒體

您的電腦可否播放及錄寫 CD、DVD 和藍光光碟媒體，視您所購買的機型而定。

請參閱下表，瞭解各類光碟機所支援的媒體類型。

CD Extra

CD-R/RWDVD-

DVD ±RW/ ±R DL/RAM

藍光光碟機

複合藍光

CD-

視訊 CD音樂

ROM

PPPP

光碟機

電腦的 DVD±RW/RAM 磁碟機不支援 DVD-RAM 片匣，請使用無片匣光碟或附有移除式片匣的光碟。

不支援將資料寫入符合 DVD-RAM 版本 1.0 的單面 DVD-RAM 光碟 (2.6 GB)。不支援 DVD-RAM 版本 2.2/12X 倍速 DVD-RAM 修訂版 5.0 光碟。

您電腦上的藍光光碟機，不支援版本 1.0 格式的 BD-RE 光碟媒體和藍光片匣光碟媒體。

支援將資料寫入 BD-R Part1 版本 1.1/1.2/1.3 光碟（容量 25 GB 的單層光碟，容量 50 GB 的雙層光碟）與 BD-RE Part1 版本 2.1 光碟（容量 25 GB 的單層光碟，容量 50 GB 的雙層光碟）。

不支援向超高速 CD-RW 光碟寫入資料。

DVD-

DVD-R/RWDVD+R/RWDVD+R DL

ROM

Video

（雙層）

P P PR PR PR PR PR – –

P P PR PR PR PR PR P

P P PR PR PR PR PR P P

DVD-R DL

（雙層）

PR：可播放且可錄寫 P：可播放但不可錄寫 –：不可播放且不可錄寫

DVD-

RAM

*1 *2

BDROM

BD-R/RE

Page 39

使用 VAIO 電腦 > 使用光碟機

本裝置的設計，能夠播放符合光碟 (CD) 標準的光碟。DualDiscs 及以著作權保護技術加密的某些音樂光碟，不符合光碟 (CD) 標準，因此可能與本裝置不相容。

購買預錄的光碟或空白光碟供 VAIO 電腦使用時，請詳閱光碟包裝上的注意事項，檢查播放和錄製功能是否相容於電腦的光碟機。Sony 並不保證 VAIO 光碟機能相容於不符合正式「CD」、「DVD」或「藍光光碟」標準的光碟。使用不符標準的光碟，可能對您的 VAIO 電腦造成

嚴重損害，或造成軟體衝突而當機。

若要查詢光碟格式，請洽詢預錄光碟出版商或可錄製光碟製造商。

✍

不支援 8 公分光碟寫入。

若要連續播放受著作權保護的藍光光碟媒體，請更新 AACS 金鑰；更新 AACS 需要連線到網際網路。

正如其他光學媒體裝置的情況，各種因素都可能限制相容性，或導致藍光光碟無法播放。VAIO 電腦可能不支援採用 AVC 或 VC1 格式錄寫在封裝媒體上的電影的高位元率播放。

有些 DVD 和 BD-ROM 光碟媒體的內容需要地區設定，如果光碟機上的地區設定，與光碟上的地區代碼不相符，即無法播放。

外部顯示器必須相容於高頻寬數位內容保護 (HDCP) 標準，否則無法播放或檢視受著作權保護的藍光光碟媒體內容。

有些內容可能將視訊輸出限制為標準解析度，或禁止類比視訊輸出。經由 HDMI 連線或 DVI 連線這類數位連線輸出視訊訊號時，強烈建議您採用數位 HDCP 相容環境，以獲得最佳相容性及視覺效果。

播放或寫入光碟前，請先結束所有記憶體常駐公用程式軟體，否則可能造成電腦故障。

Page 40

使用 VAIO 電腦 >

使用光碟機

使用光碟機時的注意事項

將資料寫入光碟時的注意事項

❑ 僅限使用圓形光碟，請勿使用其他形狀（星形、心形、卡片形等）的光碟，以免損壞光碟機。

❑ 光碟機將資料寫入光碟時，請勿撞擊或晃動電腦。

❑ 光碟機將資料寫入光碟時，請勿插拔電源線或交流電源轉接器。

播放光碟時的注意事項

播放光碟時若要獲得最佳效能，應遵守下列建議：

❑ 有些 CD 播放器和電腦光碟機，可能無法播放 CD-R 或 CD-RW 媒體建立的音樂 CD。

❑ 有些 DVD 播放器和電腦光碟機，可能無法播放 DVD+R DL、DVD-R DL、DVD+R、DVD+RW、DVD-R、DV D-RW、DVD-

RAM 媒體建立的 DVD。

❑ 有些藍光光碟內容可能無法在電腦播放，或播放藍光光碟時，可能造成電腦不穩定。若要順利播放這類內容，請使用 VA IO

Update 下載並安裝 WinDVD BD 最新的更新。有關於如何使用 VAIO Update，詳細資訊請參閱更新電腦（第 28 頁）。

❑ 視系統環境而定，在 AVC HD 播放時，可能出現音訊中斷及 / 或掉格。

❑ 播放光碟時，電腦請勿切換到省電模式。

Page 41

使用 VAIO 電腦 >

使用光碟機

地區代碼的注意事項

光碟或包裝上會標示地區代碼，表示光碟可以在哪個區域及哪種光碟機上播放；如果地區代碼標示為「全部 (all)」，則表示可在全球大部分地區播放。如果您居住區域的地區代碼與標示不同，則無法在您的電腦上播放此光碟。

若要查閱您的居住地區代碼，請參閱下表。

居住地區地區代碼居住地區地區代碼居住地區地區代碼

澳洲 *

印度 *

韓國

紐西蘭 *

新加坡 *

泰國 *

* 您的電腦光碟機並未預設指定地區代碼。

中國大陸

印尼 *

科威特 *

菲律賓 *

南非 *

阿拉伯聯合大公國 *

如果這是您第一次在電腦上播放 DVD 視訊，放入光碟之前請執行以下步驟：

1 按一下開始，再按電腦。

香港 *

日本 *

馬來西亞 *

沙烏地阿拉伯 *

台灣

越南

2 在光碟機圖示上按右鍵，選擇內容。

3 按一下硬體標籤。

4 從所有磁碟機清單中選擇光碟機，並按內容。

5 按一下 DVD 地區標籤。

6 從清單中選擇適當的地區，並按確定。

Page 42

使用 VAIO 電腦 > 使用光碟機

地區代碼可以變更，但有次數上的限制。若超過次數，則會永久指定光碟機的地區代碼，無法再做變更，重新設定電腦也無法重設這個次數。

執行 WinDVD 或 WinDVD BD 軟體時如果變更地區代碼，請重新啟動軟體，或先退出光碟再重新插入，新的設定值才會生效。

Page 43

使用 VAIO 電腦 > 使用光碟機

播放光碟

若要播放光碟

1 將光碟插入光碟機。

先將交流電源轉接器連接到電腦，關閉所有執行中的軟體應用程式，再播放光碟。

2 如果桌面上並未顯示任何訊息，請依序按一下開始、所有程式，以及要用來播放光碟的軟體。

有關於如何使用軟體，請參閱軟體隨附的說明檔案。

複製檔案至光碟

若要複製檔案至光碟

1 將可錄寫光碟插入光碟機。

先將交流電源轉接器連接到電腦，關閉所有執行中的軟體應用程式，再複製檔案至光碟。

2 如果桌面上並未顯示任何訊息，請按一下開始、所有程式，再按所需的光碟燒錄軟體，以複製檔案至光碟。

如需使用軟體的指示，請參閱軟體隨附的說明檔案。

Page 44

使用 VAIO 電腦 >

使用 Memory Stick

Memory Stick 是小巧且方便攜帶的多用途 IC 記錄媒體，專門設計用於與相容產品（例如數位相機、行動電話及其他裝置）交

換及共用數位資料。因為可以移除，所以可做為外部資料儲存裝置使用。

使用 Memory Stick 之前

您電腦上的 Memory Stick 插槽，可以接受下列尺寸與類型的媒體：

❑ Memory Stick

❑ Memory Stick Duo

❑ Memory Stick PRO

❑ Memory Stick PRO Duo

❑ Memory Stick PRO-HG Duo

您電腦上的 Memory Stick 插槽，不支援 8 位元平行資料傳輸（高速資料傳輸）。

如需關於 Memory Stick 的最新資訊，請造訪 [memorystick.com]：http://www.memorystick.com/en/ 。

Page 45

使用 VAIO 電腦 > 使用 Memory Stick

插入及取出 Memory Stick

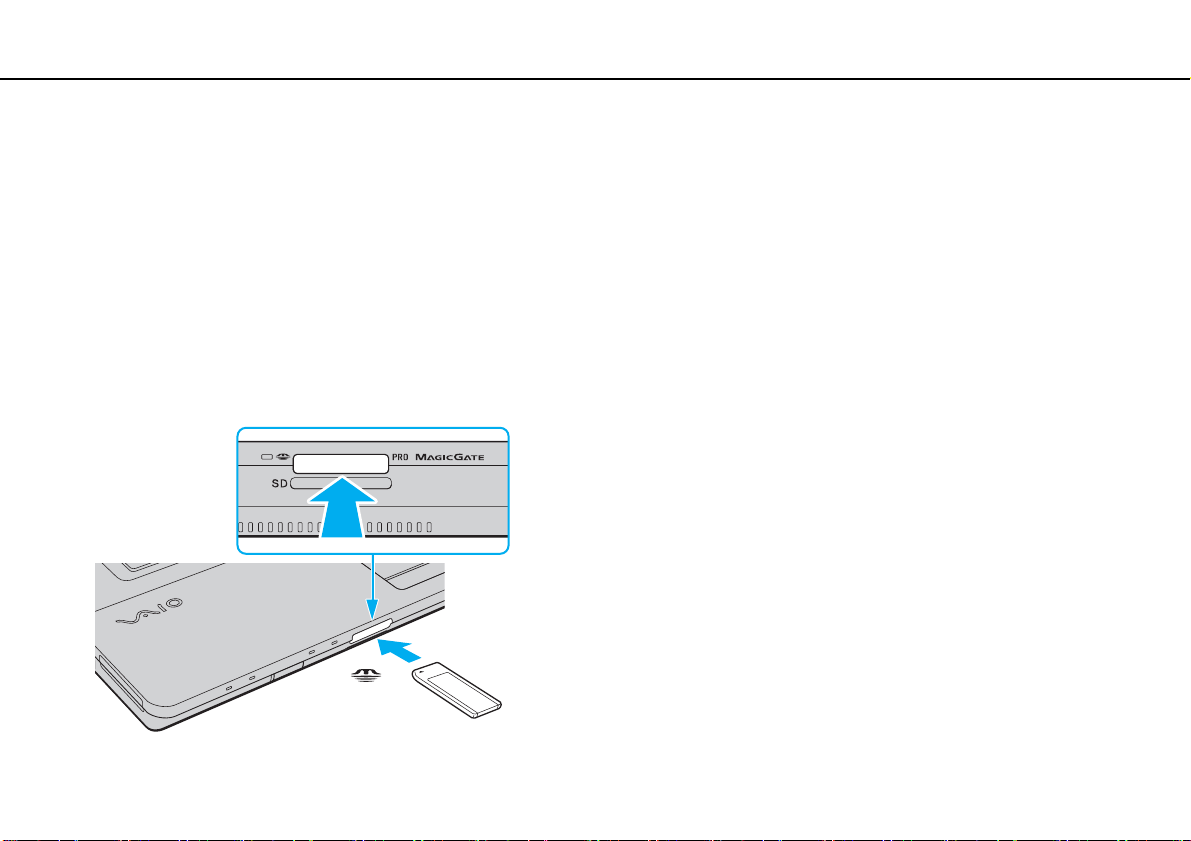

若要插入 Memory Stick

1 找到 Memory Stick 插槽。 2 手持 Memory Stick，箭頭朝上，向插槽方向插入。 3 小心將 Memory Stick 推入插槽，直到卡入定位。

✍

系統會自動偵測 Memory Stick，並顯示 Memory Stick 的內容。如果桌面上沒有出現任何訊息，請按一下開始、電腦，再按兩下 Memory Stick 圖示。

將 Memory Stick 插入插槽後，電腦視窗便會出現 Memory Stick 圖示。

✍

Duo 尺寸的 Memory Stick 可以直接插入 Memory Stick 插槽，無須使用 Memory Stick Duo 轉接器。

Page 46

使用 VAIO 電腦 > 使用 Memory Stick

將 Memory Stick 插入插槽時，箭頭必須指向正確的方向。為避免損壞電腦或 Memory Stick，無法順利插入媒體時請勿勉強用力。

使用 Memory Stick Micro (M2) 之前，請先插入 M2 標準尺寸轉接器或 M2 Duo 轉接器。如果不使用轉接器，媒體直接插入 Memory Stick 插槽後，可能無法從插槽取出。

如果將 M2 Duo 尺寸轉接器內的 Memory Stick Micro 另外插入 Memory Stick Duo 轉接器，可能無法正常運作。

若要取出 Memory Stick

媒體存取指示燈亮起時，請勿取出 Memory Stick，否則資料可能遺失。載入大量資料所需的時間較長，必須等到指示燈確實熄滅後，再取出 Memory Stick。

1 找到 Memory Stick 插槽。

2 請檢查媒體存取指示燈是否熄滅。

3 將 Memory Stick 朝電腦方向推入，再鬆開。

Memory Stick 便會退出。

4 將 Memory Stick 從插槽中抽出。

取出 Memory Stick 時動作一定要輕，否則可能意外彈出。

Page 47

使用 VAIO 電腦 > 使用 Memory Stick

格式化 Memory Stick

若要格式化 Memory Stick

Memory Stick 預設已格式化，隨時可以使用。

若要使用電腦重新格式化，請執行以下步驟。

格式化媒體時，請使用格式化媒體專用且支援 Memory Stick 的裝置。

格式化 Memory Stick 會清除媒體上的全部資料。格式化媒體之前，請檢查是否含有重要資料。

格式化媒體時，請勿從插槽取出 Memory Stick，以免造成故障。

1 找到 Memory Stick 插槽。

2 小心將 Memory Stick 推入插槽，直到卡入定位。

3 按一下開始，再按電腦以開啟電腦視窗。

4 在 Memory Stick 圖示上按右鍵，選擇格式化。

5 按一下還原裝置預設值。

分配單元大小及檔案系統皆可變更。

請勿從檔案系統下拉式清單中選擇 NTFS，以免引起故障。

✍

在格式選項下若選擇快速格式化，可快速完成格式化程序。

Page 48

使用 VAIO 電腦 > 使用 Memory Stick

6 按一下開始。

7 依螢幕指示操作。

格式化 Memory Stick 所需的時間，取決於媒體類型。

Page 49

使用 VAIO 電腦 >

使用 Memory Stick

使用 Memory Stick 的注意事項

❑ 經測試您的電腦僅相容於 2009 年 5 月起出售的 Sony 品牌 Memory Stick，容量可達 16 GB，但並非所有 Memory Stick

都能保證相容性。

❑ 使用多轉換轉接器插入 Memory Stick，無法保證相容性。

❑ 「MagicGate」泛指 Sony 開發的著作權保護技術。使用 Memory Stick 搭配「MagicGate」標誌，可以善用這項技術。

❑ 除了個人用途外，未經著作權所有人許可而使用錄製的音訊及 / 或影像資料，均屬違反著作權法的行為。因此，含有這類

受著作權保護資料的 Memory Stick，僅限依法使用。

❑ 請勿在插槽中插入多個 Memory Stick，不當插入媒體可能同時損壞電腦和媒體。

Page 50

使用 VAIO 電腦 >

使用其他模組 / 記憶卡

使用 ExpressCard 模組

您的電腦配備了 ExpressCard/34 插槽*，用於數位相機、攝影機、音樂播放機和其他音訊 / 視訊裝置之間傳輸資料。此插槽只能容納 ExpressCard/34（寬

* 以下稱為 ExpressCard 插槽和 ExpressCard 模組。

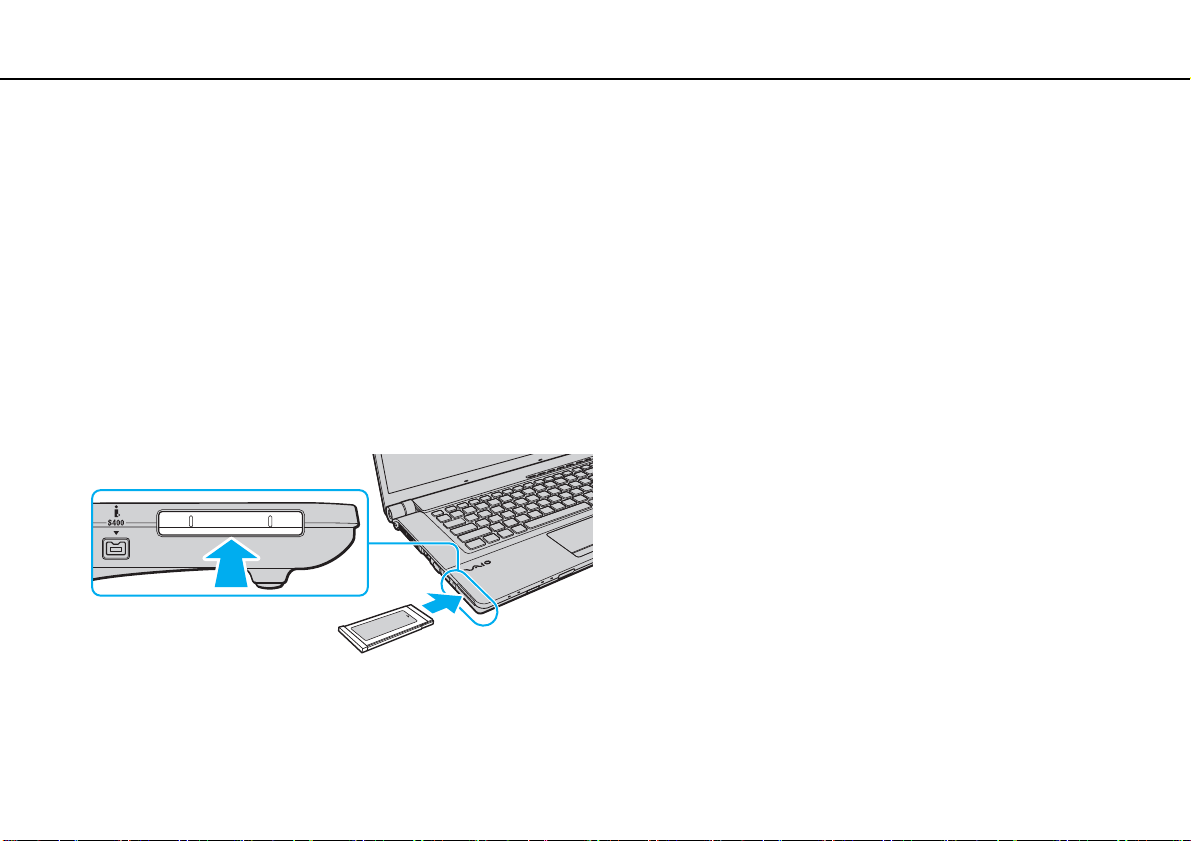

若要插入 ExpressCard 模組

1 找到 ExpressCard 插槽。

2 小心將 ExpressCard 模組置入插槽，直到卡入定位。

請勿用力插入插槽。

34 公釐）模組*。

✍

如果模組無法輕易插入插槽，請輕輕移除，檢查插入方向是否正確。

請務必使用 ExpressCard 模組製造商提供的最新驅動程式軟體。

Page 51

使用 VAIO 電腦 > 使用其他模組 / 記憶卡

若要移除 ExpressCard 模組

✍

如果是下列情況，您可以略過步驟 1 到 4：

- 電腦處於關機狀態。

- 工作列沒有顯示安全地移除硬體圖示。

- 安全地移除硬體視窗沒有顯示您要拔除的硬體。

1 找到 ExpressCard 插槽。

2 按兩下工作列上的安全地移除硬體圖示。

3 選擇您所要拔除的硬體，然後按一下停止。

4 依螢幕指示取出 ExpressCard 模組。

5 朝電腦方向按下 ExpressCard 模組，使模組彈出。

6 輕輕握住 ExpressCard 模組，從插槽中抽出。

Page 52

使用 VAIO 電腦 >

使用其他模組 / 記憶卡

使用 SD 記憶卡

您的電腦配備一個 SD 記憶卡插槽。可以使用此插槽，在數位相機、攝影機、音樂播放機和其他音訊 / 視訊裝置之間傳輸資料。

使用 SD 記憶卡之前

您電腦上的 SD 記憶卡插槽支援下列記憶卡：

❑ SD 記憶卡

❑ SDHC 記憶卡

有關相容記憶卡的最新資訊，請參閱 VAIO 電腦的更多資訊（第 5 頁），以造訪適當的支援網站。

Page 53

使用 VAIO 電腦 > 使用其他模組 / 記憶卡

若要插入 SD 記憶卡

1 找到 SD 記憶卡插槽。

2 手持 SD 記憶卡，箭頭朝上，向插槽方向插入。

3 小心將 SD 記憶卡置入插槽，直到卡入定位。

請勿用力將卡插入插槽。

✍

如果 SD 記憶卡無法輕易插入插槽，請輕輕移除，檢查插入方向是否正確。

將卡插入插槽後，電腦視窗便會出現 SD 記憶卡圖示。

Page 54

使用 VAIO 電腦 > 使用其他模組 / 記憶卡

若要移除 SD 記憶卡

1 找到 SD 記憶卡插槽。

2 請檢查媒體存取指示燈是否熄滅。

3 將 SD 記憶卡朝電腦方向推入，再鬆開。

SD 記憶卡便會退出。

4 從插槽抽出 SD 記憶卡。

Page 55

使用 VAIO 電腦 >

使用其他模組 / 記憶卡

使用記憶卡的注意事項

使用記憶卡的一般注意事項

❑ 請務必使用與電腦所支援之標準相容的記憶卡。

❑ 將記憶卡插入插槽時，箭頭必須指向正確的方向。為避免損壞電腦或媒體，無法順利插入記憶卡時請勿勉強用力。

❑ 插入記憶卡或從插槽移除時請小心，不可用力插入或移除。

❑ 媒體存取指示燈亮起時，請勿移除記憶卡，否則資料可能遺失。

❑ 請勿在記憶卡插槽插入不同類型的記憶卡或記憶卡轉接器。不相容的記憶卡或記憶卡轉接器可能難以從插槽內移除，並可

能造成電腦損壞。

使用 SD 記憶卡的注意事項

❑ 經測試您的電腦僅相容於 2009 年 5 月起出售的主要記憶卡；但並非所有符合與相容媒體相同規格的記憶卡，都能保證相

容性。

❑ 經測試您的電腦相容於容量 2 GB 以下的 SD 記憶卡，及 32 GB 以下的 SDHC 記憶卡。

❑ 電腦上的 SD 記憶卡插槽不支援 SD 記憶卡及 SDHC 記憶卡的高速資料傳輸功能。

Page 56

使用 VAIO 電腦 > 使用網際網路

使用網際網路

在使用網際網路之前，您必須取得網際網路服務供應商 (ISP) 的帳戶，並安裝所需裝置將電腦連接至網際網路。

您的 ISP 可能提供下列的網路連線服務類型：

❑ 光纖到家 (FTTH)

❑ 數位用戶線路 (DSL)

❑ 纜線數據機

❑ 衛星網路

❑ 撥號連線

有關於連線網際網路所需裝置，以及將電腦連接至網際網路，詳細資訊請洽詢您的 ISP。

✍

若要使用無線區域網路功能將電腦連接至網際網路，需要設定無線區域網路。詳細資訊請參閱使用無線區域網路（第 58 頁）。

連接至網際網路時，必須採取適當的安全措施，以避免線上安全性威脅。

視您與 ISP 的服務合約而定，若要連線到網際網路，您可能需要將外部數據機裝置（例如 USB 電話數據機、DSL 數據機或纜線數據機）連接至電腦。有關於連線設定和數據機配置，詳細資訊請參閱數據機隨附的使用說明書。

Page 57

使用 VAIO 電腦 >

使用區域網路 (LAN)

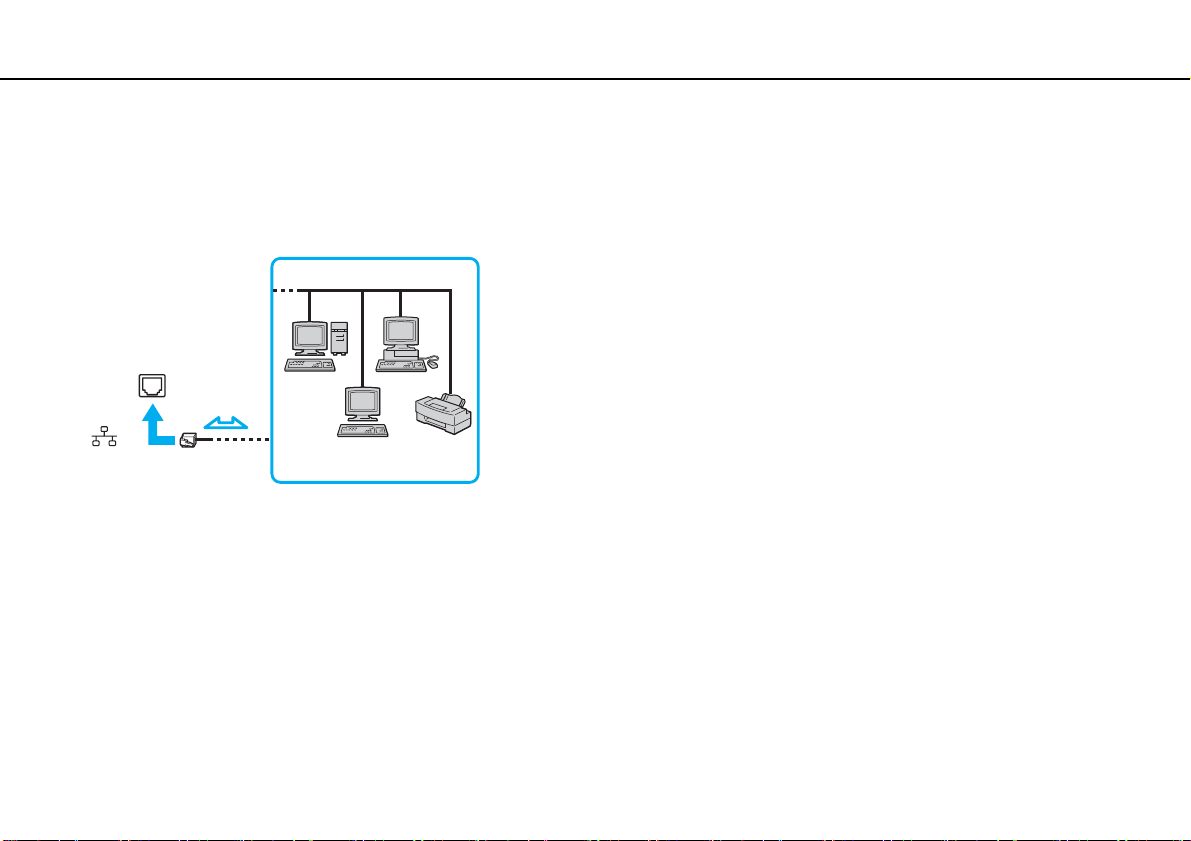

您可以使用區域網路連接線，將電腦連線到 1000BASE-T/100BASE-TX/10BASE-T 類型的網路。將區域網路連接線（未隨機隨附）的一端，連接到電腦上的網路（區域網路）連接埠，而另一端則連接到網路。有關於連線到區域網路的詳細設定和

所需的裝置，請洽詢網路管理員。

✍

您無需變更預設設定，便可將電腦連線到任何網路。

電話線請勿插入電腦上的網路 (LAN) 連接埠。若將網路 (LAN) 連接埠連接到下文提到的電話線，可能因連接埠電流量高而造成損壞、過熱或引起火災。

- 家用（對講機式電話機）或商用電話線（多線式商務電話）

- 公用電話用戶線

- 專用電話總機 (PBX)

Page 58

使用 VAIO 電腦 >

使用無線區域網路

凡是內建無線區域網功能的數位裝置，利用無線區域網路 (WLAN)，都能夠透過網路彼此自由通訊。WLAN 是一種網路，使用者能夠透過無線（無線電）連線，連接區域網路 (LAN)。

WLAN 支援所有一般區域網路連接，更兼具行動連線和漫遊功能。即使在會議期間或旅途上，仍可存取資訊、網際網路 / 企業內部網路及網路資源。

無須透過接取點進行通訊，也就是可與有限數目的電腦通訊 (ad-hoc)。也可透過接取點進行通訊，建立完整的基礎結構網路。

✍

在部分國家 / 地區，使用 WLAN 產品可能受當地法規限制（例如頻道數目有限）。因此，啟動 WLAN 功能之前請詳閱安全規定。

WLAN 採用 IEEE 802.11a Privacy (WEP)、Wi-Fi Protected Access 2 (WPA2) 及 Wi-Fi Protected Access (WPA)。WPA2 及 WPA 由 IEEE 和 Wi-Fi 聯盟共同提出，以標準的互

通性安全性增強功能為基礎，能夠提升 Wi-Fi 網路的資料保護和存取控制等級。WPA 的設計可向上相容於 IEEE 802.11i 規格。除了以

802.1X 和可延伸驗證通訊協定 (EAP) 進行使用者驗證之外，亦採用增強的資料加密暫時性金鑰完整性通訊協定 (TKIP)。資料加密可以保

護用戶端與接取點之間易受攻擊的無線連結。除此之外，還有其他典型的 LAN 安全性機制可以確保隱私，例如：密碼保護、端對端加密、虛擬私人網路及驗證。WPA2 是第二代 WPA 技術，提供更強的資料保護和網路存取控制，亦可保護所有版本的 802.11 裝置，包括

802.11b、802.11a、802.11g、802.11n 草案（標準、多頻帶和多模式）。此外，WPA2 基於已核准的 IEEE 802.11i 標準，採用相容於美國國家標準與技術局 (NIST) FIPS 140-2 的 AES 加密演算法和基於 802.1X 的驗證，提供政府層級的安全性。WPA2 向下相容 WPA。

* 有關於電腦配置，請參閱規格。

/b/g 標準或 IEEE 802.11n* 標準草案，明訂所使用的技術。此標準包括以下加密方法：安全性通訊協定 Wired Equivalent

IEEE 802.11b/g 標準是一種無線區域網路標準，使用 2.4 GHz 頻寬。IEEE 802.11g 標準提供高速通訊，比 IEEE 802.11b 標準更快速。

Page 59

使用 VAIO 電腦 > 使用無線區域網路

IEEE 802.11a 標準是一種無線區域網路標準，使用 5 GHz 頻寬。

IEEE 802.11n 標準草案是一種無線區域網路標準，使用 2.4 GHz 或 5 GHz 頻寬。

使用 2.4 GHz 頻寬和使用 5 GHz 頻寬的無線區域網路裝置，由於頻率不同，無法相互通訊。

無線區域網路相容裝置使用的 2.4 GHz 頻寬，也由其他各種裝置使用。雖然無線區域網路相容裝置已採用適當技術，減低相同頻寬其他裝置的干擾，但這種干擾仍可能影響通訊速度及範圍，或中斷無線連線。

通訊情形取決於通訊裝置之間的距離、裝置間有無障礙、裝置配置、無線電強弱，以及使用的軟體，速度可能有所不同。此外，通訊也可能因無線電的情況而中斷。

通訊情形取決於通訊裝置之間的實際距離、裝置間有無障礙、無線電強弱、週邊環境（包括牆壁和牆壁材質），以及使用的軟體，通訊範圍可能有所不同。

實際通訊速度和電腦顯示的速度可能有所出入。

在同一無線網路上配置 IEEE 802.11b 和 IEEE 802.11g 兩種產品時，可能因無線電干擾而降低通訊速度。有鑑於此，IEEE 802.11g 產品的設計為降低通訊速度，以確保與 IEEE 802.11b 產品能夠通訊。通訊速度不如預期時，變更接取點的無線頻道可能提高通訊速度。

Page 60

使用 VAIO 電腦 >

使用無線區域網路

不使用接取點通訊（ad-hoc 模式）

Ad-hoc 網路是一種只由無線裝置自行建立的區域網路，沒有其他中央控制器或接取點，每一項裝置可直接與網路中的其他裝置通訊。在家中即可輕易建立 ad-hoc 網路。

Page 61

使用 VAIO 電腦 > 使用無線區域網路

若要以不使用接取點的方式通訊（ad-hoc 模式）

使用 5 GHz 頻寬的 IEEE 802.11a 標準，以及使用 2.4 GHz 或 5 GHz 頻寬的 IEEE 802.11n 標準草案，無法用於 ad-hoc 網路。

1 開啟 WIRELESS 開關。

2 按一下工作列上的 VAIO Smart Network 圖示。

3 按一下所需無線選項旁邊的開關，在 VAIO Smart Network 視窗切換至開啟。

請檢查 WIRELESS 指示燈是否確實亮起。

4 按一下開始，再按控制台。

5 在網路和網際網路下，請按檢視網路狀態及工作。

6 按一下設定新的連線或網絡。

7 選擇選項以指定 ad-hoc 網路設定，再按下一步。

8 依螢幕指示操作。

Page 62

使用 VAIO 電腦 >

使用無線區域網路

使用接取點通訊（基礎結構模式）

基礎結構網路會提供接取點（未隨附），將現有的有線區域網路延伸到無線裝置。接取點是無線與有線區域網路之間的橋樑，可以做為無線區域網路的中央控制器。接取點負責協調來自特定範圍內多個無線裝置的傳輸和接收。

接取點將選擇在基礎結構網路上使用哪一個頻道。

有關於選擇接取點所用的頻道，詳細資訊請參閱接取點隨附的使用說明書。

Page 63

使用 VAIO 電腦 > 使用無線區域網路

若要連線到無線網路

1 接取點必須確實設定。

詳細資訊請參閱接取點隨附的使用說明書。

2 開啟 WIRELESS 開關。

3 按一下工作列上的 VAIO Smart Network 圖示。

4 按一下所需無線選項旁邊的開關，在 VAIO Smart Network 視窗切換至開啟。

請檢查 WIRELESS 指示燈是否確實亮起。

無線區域網路通訊（IEEE 802.11a 標準）只使用 5 GHz 頻寬，僅於特定機型提供，預設為停用。若要啟用 5 GHz 頻寬通訊，請開啟 VAIO Smart Network 設定視窗，在無線 LAN 設定的下拉式清單，選擇要使用 5 GHz 頻寬或 2.4 GHz 及 5 GHz 頻寬。

5 按一下工作列的或。

6 選擇所需的接取點並按連接。

✍

WPA-PSK 或 WPA2-PSK 驗證中，必須輸入密碼。密碼區別大小寫，長度須為 8 到 63 個字元的文字串，或 64 個字元的十六進位字串。

Page 64

使用 VAIO 電腦 > 使用無線區域網路

停止無線區域網路通訊

若要停止無線區域網路通訊

按一下無線 LAN 旁邊的開關，在 VAIO Smart Network 視窗切換至關閉。

存取遠端文件、檔案或資源時，若關閉無線區域網路功能，可能造成資料遺失。

Page 65

使用 VAIO 電腦 >

使用藍牙功能

可以在電腦和其他藍牙®裝置（例如其他電腦或行動電話）之間建立無線通訊。這些裝置之間可以無線方式傳輸資料，在開放空間傳輸距離可達 10 公尺。

藍牙安全性

藍牙無線技術具有驗證的功能，可判斷通訊的對象。利用這項驗證功能，可以避免任何匿名藍牙裝置存取您的電腦。兩台藍牙裝置第一次通訊時，需要為二者決定一個共同萬能金鑰（驗證所需的密碼）供登錄使用。裝置登錄之後，無需再重

新輸入萬能金鑰。

✍

萬能金鑰可以每次都重設，但兩端的萬能金鑰必須相同。

有些裝置（例如滑鼠）無法輸入萬能金鑰。

Page 66

使用 VAIO 電腦 > 使用藍牙功能

與其他藍牙裝置通訊

可以不使用連接線，將電腦連線到藍牙裝置，例如另一部電腦、手機、 PDA、耳機、滑鼠或數位相機。

Page 67

使用 VAIO 電腦 >

使用藍牙功能

若要與其他藍牙裝置通訊

若要與其他藍牙裝置通訊，必須先設定藍牙功能。若要設定和使用藍牙功能，請使用 Windows 說明及支援搜尋藍牙相關資訊。

1 開啟 WIRELESS 開關。

2 按一下工作列上的 VAIO Smart Network 圖示。

3 按一下 Bluetooth 旁邊的開關，在 VAIO Smart Network 視窗切換至開啟。

請檢查 WIRELESS 指示燈是否確實亮起。

Page 68

使用 VAIO 電腦 > 使用藍牙功能

停止藍牙通訊

若要停止藍牙通訊

1 關閉與電腦進行通訊的藍牙裝置。

2 按一下 Bluetooth 旁邊的開關，在 VAIO Smart Network 視窗切換至關閉。

Page 69

使用 VAIO 電腦 >

使用藍牙功能

使用藍牙功能時的注意事項

❑ 資料傳輸速率依下列情況而異：

❑ 裝置之間的障礙物（例如牆壁）

❑ 裝置之間的距離

❑ 牆壁使用的材料

❑ 接近微波和無線電話

❑ 無線射頻干擾及其他環境限制

❑ 裝置的配置

❑ 軟體應用程式的類型

❑ 作業系統的類型

❑ 同時使用電腦上的無線區域網路和藍牙功能

❑ 傳輸檔案的大小

❑ 由於藍牙標準的限制以及環境中的電磁干擾，傳送大檔案時可能導致檔案毀損。

❑ 所有藍牙裝置必須經過認證，符合相關標準的要求。不過，即使符合各項標準，個別裝置的效能、規格及作業程序仍可能

有所差異，資料交換不一定在所有情況下都能進行。

❑ 若在電腦上播放視訊，同時從連接的藍牙裝置輸出音訊，則視訊與音訊可能無法同步。這是藍牙技術的常見現象而非故障。

❑ 藍牙裝置或無線區域網路裝置所使用的 2.4 GHz 頻寬，會由各種不同的裝置共用。藍牙裝置已採用特定技術，降低相同

波長的其他裝置所造成的干擾，但同時使用藍牙功能和無線通訊裝置，可能因無線電干擾而導致通訊速度和距離低於標準值。

Page 70

使用 VAIO 電腦 > 使用藍牙功能

❑ 藍牙功能不一定能搭配其他裝置使用，視製造商或採用的軟體版本而定。

❑ 電腦連接多個藍牙裝置時，可能因頻道擁塞而減低裝置性能。這是藍牙技術的正常現象而非故障。

Page 71

使用週邊裝置 >

使用週邊裝置

可以利用電腦上的各種連接埠，增加 VAIO 電腦的功能。

❑ 連接外部喇叭或耳機（第 72 頁）

❑ 連接外部顯示器（第 73 頁）

❑ 選擇顯示模式（第 79 頁）

❑ 使用多部顯示器功能（第 80 頁）

❑ 連接外部麥克風（第 82 頁）

❑ 連接 USB 裝置（第 83 頁）

❑ 連接 i.LINK 裝置（第 85 頁）

Page 72

使用週邊裝置 > 連接外部喇叭或耳機

連接外部喇叭或耳機

可以將喇叭或耳機之類的外部聲音輸出裝置（未隨附）連接至電腦。

若要連接外部喇叭

✍

請檢查喇叭是否為電腦專用的設計。

開啟喇叭之前請先調低音量。

使用喇叭連接線 (3)（未隨附）將外部喇叭 (1) 連接至耳機插孔 (2) i。

Page 73

使用週邊裝置 > 連接外部顯示器

連接外部顯示器

可以將外部顯示器（未隨附）連接到電腦，例如使用電腦時，可同時使用外部電腦顯示器或投影機。

您的電腦可能無法使用本節的功能與選項。

Page 74

使用週邊裝置 > 連接外部顯示器

連接電腦顯示器或投影機

您可連接電腦顯示器或投影機這類外部顯示器至電腦。

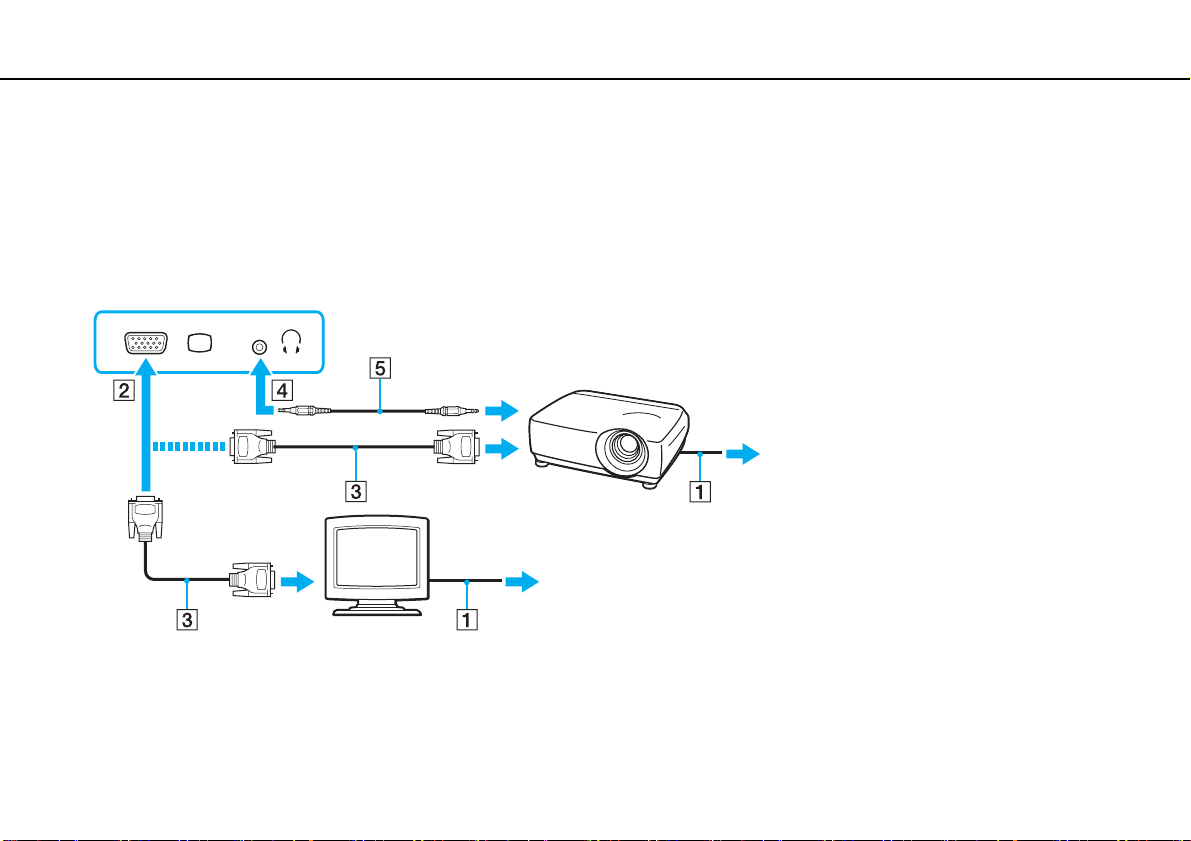

若要連接電腦顯示器或投影機

1 將外部顯示器或投影機的電源線 (1) 插入交流電源插座。

2 將外部顯示器或投影機，以顯示器連接線 (3)，連接至電腦的顯示器連接埠 (2)。

✍

必要時，以喇叭連接線 (5)，連接投影機的耳機插孔與電腦的耳機插孔 (4) i。

Page 75

使用週邊裝置 > 連接外部顯示器

您的電腦相容於 HDCP 標準，可加密數位視訊訊號傳輸頻道，以保護著作權，讓您能夠播放各種受著作權保護、高品質的內容。要觀看受著作權保護的內容，請將 HDCP 相容顯示器連接至電腦。如果電腦連接不相容的顯示器，即無法播放受著作權保護的內容。

✍

如果外部電腦顯示器配備 HDMI 輸入連接埠，請將 HDMI 連接線一端插入電腦的 HDMI 輸出連接埠，另一端插入電腦顯示器的 HDMI 輸入連接埠。

如果電腦配備 HDMI 輸出連接埠，使用 HDMI 至 DVI-D 轉接器連接 TFT/DVI 顯示器。

DVI-D 代表「數位視覺介面 — 數位」。這是一種僅支援數位視訊訊號（非類比視訊訊號）的 DVI 連接埠，具有 24 針。

DVI-I（數位視覺介面 — 整合式）連接埠可支援數位視訊及類比視訊訊號，具有 29 針。

HDMI 連接線可同時傳送視訊和音訊訊號。

Page 76

使用週邊裝置 >

連接外部顯示器

使用 VAIO 簡報支援

VAIO 簡報支援能讓您使用簡便的演示功能，例如顯示快速參考用的文件，並同時在電腦螢幕顯示連接之外部顯示器的鏡映影像。

若要使用 VAIO 簡報支援

1 請按 S1 按鈕，啟動 VAIO 簡報支援。

如果 VAIO 簡報支援並未指定給 VAIO 按鈕，請使用 VAIO Control Center 變更按鈕功能設定。

2 選擇所需的演示模式。

✍

選擇一般顯示以外的其他模式，皆可啟動演示模式。處於演示模式中，螢幕保護程式、省電模式以及系統訊息產生功能等電腦功能會停用，以免中斷演示。

Page 77

使用週邊裝置 > 連接外部顯示器

以 HDMI 輸入連接埠連接電視

附有 HDMI 輸入連接埠的電視機，可以連接到您的電腦。

若要將電視機連接到電腦

若要從連接至 HDMI 輸出連接埠的裝置聽到聲音，則需要變更聲音輸出裝置。詳細說明請參閱如何變更聲音輸出裝置？（第 155 頁）。

1 將電視機的電源線 (1) 插入交流電源插座。

2 將 HDMI 連接線 (2) 的一端插入電腦上的 HDMI 輸出連接埠 (3)，另一端插入電視機。

3 將電視機的輸入頻道切換到外部輸入。

4 設定電視機配置系統。

若未使用 Sony 原廠提供的裝置驅動程式，則無法顯示影像，也無法聽到音訊。請務必使用 Sony 原廠提供的最新版裝置驅動程式。

Page 78

使用週邊裝置 >

連接外部顯示器

✍

有關於安裝和使用，詳細資訊請參閱電視機隨附的使用說明書。

HDMI 連接線可同時傳送視訊和音訊訊號。

若要將電腦及電視機連接至高品質數位聲音輸出裝置

您可以使用 HDMI 連接，將電視機及電腦連接至高品質家庭劇院接受器，或其他環繞音效裝置。

請先以 HDMI 連接線連接電視及家庭劇院接收器或其他環繞音效裝置，再將裝置連接到電腦。

若要從連接至 HDMI 輸出連接埠的裝置聽到聲音，則需要變更聲音輸出裝置。詳細說明請參閱如何變更聲音輸出裝置？（第 155 頁）。

1 開啟電視，將輸入切換為 HDMI 輸入。

2 開啟家庭劇院接受器或其他環繞音效裝置，將輸入切換為 HDMI 輸入。

3 將 HDMI 連接線的一端，插入家庭劇院或其他環繞音效裝置的 HDMI 輸入連接埠，另一端插入電腦的 HDMI 輸出連接埠。

✍

可以利用電腦調整電視機的螢幕解析度。詳細步驟請參閱電腦螢幕為什麼無法顯示視訊？（第 145 頁）。

如果是 HDMI 連線，只能透過所連接的音訊裝置調整音量，無法從電腦控制各連接裝置的輸出音量。

Page 79

使用週邊裝置 > 選擇顯示模式

選擇顯示模式

連接外部顯示器後，主顯示器可以選取電腦螢幕，或是連接的顯示器。

✍

視外部顯示器或投影機類型而定，電腦螢幕與外部顯示器或投影機上不一定能同時顯示相同內容。

先開啟外部顯示器，再開啟電腦。

若要以 Fn+F7 鍵選擇顯示模式

您可以用 Fn+F7 鍵選擇顯示模式。詳細步驟請參閱 Fn 鍵的組合鍵與功能（第 30 頁）。

若要從顯示設定選擇顯示模式

1 在桌面上按右鍵，選擇螢幕解析度。

2 按一下多部顯示器旁邊的下拉式清單，再選擇所需的設定，然後按一下確定。

Page 80

使用週邊裝置 >

使用多部顯示器功能

多部顯示器功能可將部分桌面分配到不同的顯示器上，例如將外部顯示器連接到顯示器連接埠，電腦螢幕和外部顯示器便可當成一個單獨的桌面使用。

可以將指標在兩部顯示器之間移動，也可以將物件（例如開啟的應用程式視窗或工具列）在顯示器之間拖曳。

Page 81

使用週邊裝置 > 使用多部顯示器功能

若要使用多部顯示器功能

✍

您的外部顯示器不一定支援多部顯示器功能。

有些軟體應用程式可能不相容於多部顯示器的設定。

使用多部顯示器模式時，請勿將電腦切換為睡眠或休眠模式。否則可能無法恢復正常模式。

每部顯示器上如果設定不同的色彩，請勿將一個視窗分配在兩部顯示器上，否則軟體可能無法正常運作。

1 在桌面上按右鍵，選擇螢幕解析度。

2 按一下多部顯示器旁邊的下拉式清單，再選擇延伸這些顯示器，然後按一下確定。

✍

每一部顯示器可設定顯示色彩及解析度，並自訂多部顯示器功能。

Page 82

使用週邊裝置 > 連接外部麥克風

連接外部麥克風

可以將外部麥克風（未隨附）連接到電腦。

若要連接外部麥克風

將麥克風連接線 (1) 插入麥克風插孔 (2) m。

✍

麥克風必須為電腦專用的設計。

Page 83

使用週邊裝置 > 連接 USB 裝置

連接 USB 裝置

您可以將通用序列匯流排 (USB) 裝置（例如滑鼠、軟碟機、喇叭與印表機），連接到電腦上。

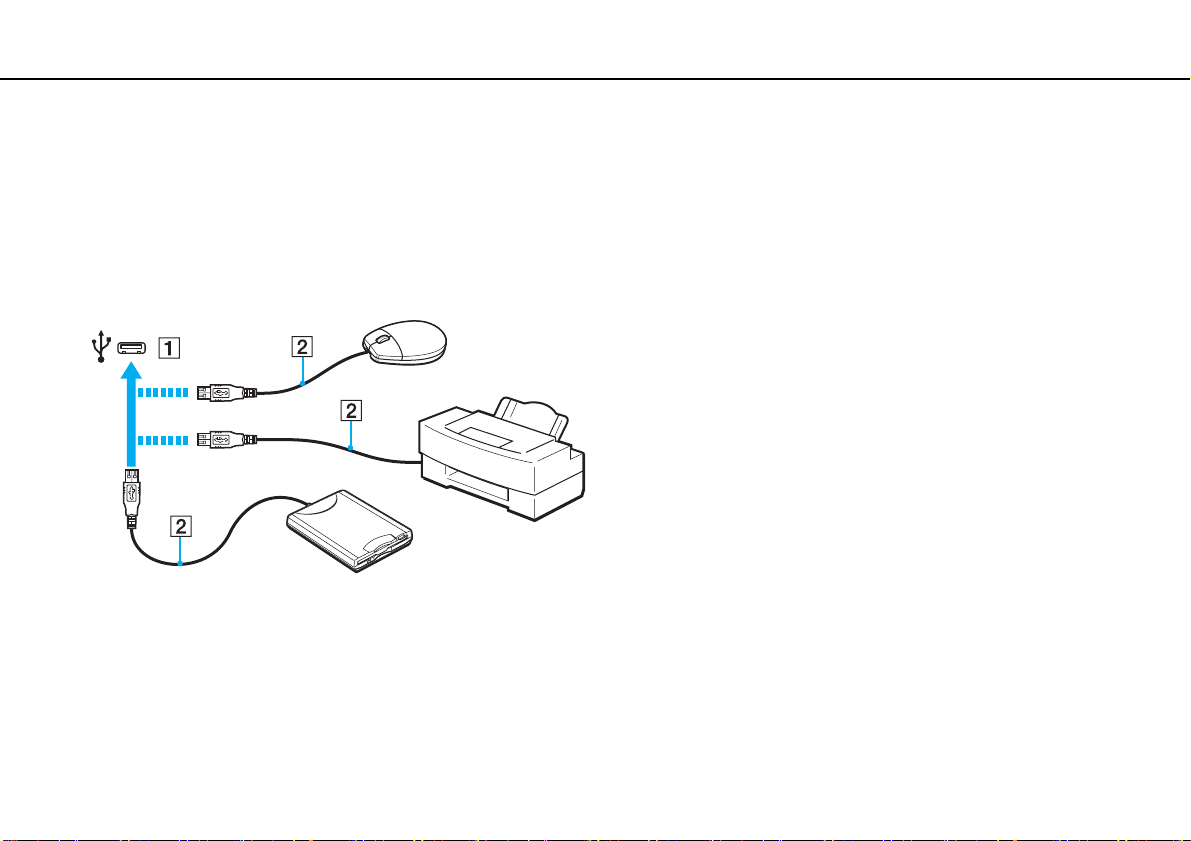

若要連接 USB 裝置

1 選擇所要使用的 USB 連接埠 (1)。

2 將 USB 裝置連接線 (2) 插入 USB 連接埠。

Page 84

使用週邊裝置 > 連接 USB 裝置

連接 USB 裝置的注意事項

❑ 您可能需要先安裝 USB 裝置隨附的驅動程式軟體，才能使用。詳細資訊請參閱 USB 裝置隨附的使用說明書。

❑ 請務必使用與您 Windows 版本相容的 USB 印表機，才能列印文件。

❑ 有關於如何移除 USB 裝置，請參閱裝置隨附的使用說明書。

❑ 為保護電腦及 / 或 USB 裝置避免損壞，請遵守下列事項：

❑ 電腦如果連接 USB 裝置，移動時須避免 USB 連接埠碰撞或受壓。

❑ 電腦連接 USB 裝置時，請勿放入袋子或手提箱中。

❑ 選購的 USB 軟碟機可能尚未上市銷售，依您所在的國家或地區而定。

Page 85

使用週邊裝置 >

連接 i.LINK 裝置

您的電腦配備 i.LINK 連接埠，可連接數位攝錄影機等 i.LINK 裝置。

✍

i.LINK 是 Sony Corporation 的商標，僅用於含 IEEE 1394 連線的產品。建立 i.LINK 連線，取決於所用的軟體應用程式、作業系統和 i.LINK 相容裝置，連線步驟可能有所不同。並非使用 i.LINK 連線的所有產品都能相互通訊。有關於操作狀況和正確的連線，詳細資訊請參閱 i.LINK 相容裝置隨附的使用說明書。與 i.LINK 相容的個人電腦週邊裝置（例如 CD-RW 或硬碟機等）連接到電腦之前，請先檢查運作情形，以及是否相容於作業系統。

連接 i.LINK 裝置的注意事項

❑ 電腦的 i.LINK 連接埠不會提供電源給外部裝置。外部裝置如果需要外部電源，請確實連接電源。

❑ i.LINK 連接埠支援最高 400 Mbps 的傳輸速率，但實際傳輸速率取決於外部裝置的傳輸速率。

❑ 選購的 i.LINK 連接線，在部分國家或地區可能尚未上市銷售。

❑ 無法保證必能與其他相容裝置進行 i.LINK 連接。

❑ i.LINK 連接取決於所用的軟體應用程式、作業系統和 i.LINK 相容裝置，不一定能使用。詳細資訊請參閱軟體隨附的使用

說明書。

❑ 與 i.LINK 相容的個人電腦週邊裝置（例如硬碟機、CD-RW 光碟機）連接到電腦之前，請先檢查運作情形，以及與作業系

統的相容性。

Page 86

使用週邊裝置 >

連接 i.LINK 裝置

連接數位攝錄影機

若要連接數位攝錄影機

將 i.LINK 連接線 (1)（未隨附）的一端插入電腦上的 i.LINK 連接埠 (2)，另一端插入數位攝錄影機上的 DV In/Out 連接埠 (3)。

✍

連接步驟視相容的 i.LINK 裝置而定。詳細資訊請參閱裝置隨附的使用說明書。

您無法經由 i.LINK 連接，存取數位攝錄影機內的 Memory Stick 內容。

請使用您的軟體，切換 NTSC 和 PAL 視訊格式。

Page 87

自訂 VAIO 電腦 >

自訂 VAIO 電腦

本節簡介如何變更 VAIO 電腦的主要設定，重點包括如何使用並自訂 Sony 軟體和公用程式的外觀。

❑ 設定密碼（第 88 頁）

❑ 使用 VAIO Control Center（第 93 頁）

❑ 使用 VAIO 電源管理（第 94 頁）

❑ 變更顯示語言（第 95 頁）

Page 88

自訂 VAIO 電腦 >

設定密碼

利用 BIOS 功能之一設定密碼。

如果設定密碼，在 VAIO 標誌出現後會提示您輸入密碼以啟動電腦。開機密碼可以保護您的電腦，避免未經授權的人士使用。

新增開機密碼

開機密碼可以保護您的電腦，避免未經授權的人士使用。開機密碼可分為兩種：機器密碼和使用者密碼。機器密碼提供給電腦上擁有系統管理權限的使用者，可以變更 BIOS 設定畫面

上的所有設定選項，以及啟動電腦。使用者密碼提供給標準使用者，允許變更部分 BIOS 設定選項，以及啟動電腦。若要設定使用者密碼，必須先設定機器密碼。

設定開機密碼後，若未輸入正確密碼，便無法開啟電腦。請勿忘記密碼。寫下您的密碼，保存於安全隱密處。

如果忘記開機密碼，需要重設協助，可能須將電腦送回維修站重新設定密碼，且須收費。

Page 89

自訂 VAIO 電腦 > 設定密碼

若要新增開機密碼（機器密碼）

1 啟動電腦。

2 出現 VAIO 標誌時，請按 F2 鍵。

隨即出現 BIOS 設定畫面。若未出現，請重新啟動電腦，在出現 VAIO 標誌時按數下 F2 鍵。

3 按 < 或 , 鍵選擇 Security，以顯示 Security 標籤，選擇 Set Machine Password 再按 Enter 鍵。

4 在密碼輸入畫面上，輸入密碼兩次，再按 Enter 鍵。

密碼最長可達 32 個英數字元（包含空格）。

5 在 Security 下，請選擇 Password when Power On，並按 Enter 鍵。

6 將設定從 Disabled 變更為 Enabled。 7 按 < 或 , 鍵，選擇 Exit，選擇 Exit Setup，再按 Enter 鍵。

出現確認提示時，請按 Enter

鍵。

Page 90

自訂 VAIO 電腦 > 設定密碼

若要新增開機密碼（使用者密碼）

必須先設定機器密碼，再設定使用者密碼。

1 啟動電腦。

2 出現 VAIO 標誌時，請按 F2 鍵。

隨即出現 BIOS 設定畫面。若未出現，請重新啟動電腦，在出現 VAIO 標誌時按數下 F2 鍵。

3 輸入機器密碼，再按 Enter 鍵。 4 按 < 或 , 鍵選擇 Security，以顯示 Security 標籤，選擇 Set User Password，再按 Enter 鍵。

5 在密碼輸入畫面上，輸入密碼兩次，再按 Enter 鍵。

密碼最長可達 32 個英數字元（包含空格）。

6 按 < 或 , 鍵，選擇 Exit，選擇 Exit Setup，再按 Enter 鍵。

出現確認提示時，請按 Enter 鍵。

Page 91

自訂 VAIO 電腦 > 設定密碼

變更 / 移除開機密碼

若要變更或移除開機密碼（機器密碼）

1 啟動電腦。

2 出現 VAIO 標誌時，請按 F2 鍵。

隨即出現 BIOS 設定畫面。若未出現，請重新啟動電腦，在出現 VAIO 標誌時按數下 F2 鍵。

3 輸入機器密碼，再按 Enter 鍵。 4 按 < 或 , 鍵選擇 Security，以顯示 Security 標籤，選擇 Set Machine Password 再按 Enter 鍵。

5 在密碼輸入畫面上，輸入目前的密碼一次，然後輸入新的密碼兩次；再按 Enter 鍵。

若要移除密碼，請將 Enter New Password 及 Confirm New Password 欄位保留空白，再按 Enter 鍵。

6 按 < 或 , 鍵，選擇 Exit，選擇 Exit Setup，再按 Enter 鍵。

出現確認提示時，請按 Enter 鍵。

Page 92

自訂 VAIO 電腦 > 設定密碼

若要變更或移除開機密碼（使用者密碼）

1 啟動電腦。

2 出現 VAIO 標誌時，請按 F2 鍵。

隨即出現 BIOS 設定畫面。若未出現，請重新啟動電腦，在出現 VAIO 標誌時按數下 F2 鍵。

3 輸入使用者密碼，再按 Enter 鍵。 4 按 < 或 , 鍵選擇 Security，以顯示 Security 標籤，選擇 Set User Password，再按 Enter 鍵。

5 在密碼輸入畫面上，輸入目前的密碼一次，然後輸入新的密碼兩次；再按 Enter 鍵。

若要移除密碼，請將 Enter New Password 及 Confirm New Password 欄位保留空白，再按 Enter 鍵。

6 按 < 或 , 鍵，選擇 Exit，選擇 Exit Setup，再按 Enter 鍵。

出現確認提示時，請按 Enter 鍵。

Page 93

自訂 VAIO 電腦 > 使用 VAIO Control Center

使用 VAIO Control Center

VAIO Control Center 公用程式可以查詢系統資訊，以及指定系統操作方式。

若要使用 VAIO Control Center

1 按一下開始、所有程式，再按 VAIO Control Center。

2 選擇所需的控制項目，然後變更設定。

3 完成後按一下確定。

所需的項目已變更設定。

✍

有關於各個選項，詳細資訊請參閱 VAIO Control Center 隨附的說明檔案。

如果是以標準使用者的身份開啟 VAIO Control Center，則看不到部分控制項目。

Page 94

自訂 VAIO 電腦 >

使用 VAIO 電源管理

電源管理可以設定交流電源或電池電源的配置，以符合您的省電需求。 VAIO 電源管理功能包含於 Windows 電源選項。利用這個軟體應用程式，可以提升 Windows 電源管理功能，提高電腦運作

效能，延長電池壽命。

選擇電源計劃

啟動電腦時，電源狀態圖示會出現在工作列上，此圖示表示目前所使用的電源種類。按一下這個圖示，可顯示電源狀態視窗。

若要選擇電源計劃

1 在工作列的電源狀態圖示上按右鍵，選擇電源選項。

2 選擇所需的電源計劃。

若要變更電源計劃設定

1 在電源選項視窗中的所需電源計劃右側，按一下變更計劃設定。

依需要變更睡眠模式和顯示設定。

2 若要變更進階設定，請按變更進階電源設定並進入步驟 3。

否則，請按儲存變更。

3 按一下 VAIO 電源管理標籤。

變更各項設定。

4 按一下確定。

✍

您可以使用 VAIO Control Center 中的 VAIO 電源管理檢視器，檢查目前的電源配置設定。

Page 95

自訂 VAIO 電腦 > 變更顯示語言

變更顯示語言

在具備 Windows 7 Ultimate 或 Windows 7 Enterprise 的機型，您可以下載及安裝所需的語言套件。

有關於電腦配置，請參閱規格。

若要下載語言套件，電腦必須連線到網際網路。有關於電腦連接至網際網路，詳細資訊請參閱使用網際網路（第 56 頁）。

若要下載語言套件

1 依序按一下開始、所有程式和 Windows Update。

2 按一下 xx（數字）個選用的更新可以使用。

3 從清單選擇所需的語言套件。

4 按一下確定開始下載及安裝所選擇的語言套件。

若要變更顯示語言

1 依序按一下開始、控制台及時鐘、語言和區域。

2 按一下地區及語言。

3 選擇鍵盤及語言標籤。

4 從下拉式清單選擇顯示語言。

5 按一下確定。

Page 96

升級 VAIO 電腦 >

升級 VAIO 電腦

VAIO 電腦和記憶體模組，採用高度精密的零組件和電子接頭技術。為避免產品保固期間造成保固失效，建議您：

❑ 安裝新的記憶體模組時，應洽詢您的經銷商。

❑ 如果不熟悉電腦記憶體的升級方式，請勿自行安裝。

❑ 請勿觸摸接頭或打開記憶體模組槽蓋。

如需協助請洽詢 VAIO Helpdesk。

電腦所安裝的模組類型及記憶體數量，視您所購買的機型而定。有關於電腦配置，請參閱規格。

Page 97

升級 VAIO 電腦 >

新增及移除記憶體

若要擴充電腦的功能，可以安裝選購的記憶體模組以增加記憶體容量。升級電腦記憶體之前，請先閱讀以下注意事項及程序。

新增 / 移除記憶體模組的注意事項

❑ 新增或移除記憶體模組前，請務必將電腦置於平坦表面上。

❑ 更換記憶體時請小心。若未適當安裝記憶體模組，可能損壞系統，這類損壞不在製造商保固範圍。

❑ 僅限使用與電腦相容的記憶體模組。若電腦偵測不到記憶體模組，或

記憶體模組製造廠商。

❑ 靜電釋放 (ESD) 可能損壞電子零組件。觸摸記憶體模組之前，請務必注意下列事項：

❑ 本文件所述的程序，係假設您已經熟悉有關個人電腦的一般術語，以及使用和修改電子設備所需注意遵守的安全做法

與法規要求。

❑ 從電腦卸下任何蓋板或面板之前，請先關機，拔除電源（電池及交流電源轉接器），並中斷所有電信鏈路、網路或數據

機的連線。否則可能造成身體傷害或設備損壞。

❑ 靜電釋放 (ESD) 可能損壞記憶體模組和其他零組件。僅限於 ESD 工作站安裝記憶體模組。如果沒有這樣的工作站，請

勿在鋪有地毯的地方工作，並避免觸摸可能產生靜電或帶電的物質（例如玻璃紙包裝材料）。執行此步驟時，應隨時接觸底座未上漆的金屬部分，以形成接地。

❑ 尚未準備更換記憶體模組之前，請勿打開模組的包裝，包裝可以保護模組免受 ESD 損壞。

Windows

作業系統變得不穩定，請洽詢您的經銷商或

Page 98

升級 VAIO 電腦 > 新增及移除記憶體

❑ 請使用記憶體模組出廠時的特殊包裝袋，或以鋁箔包裝模組，以防止靜電釋放。

❑ 任何液體或異物若進入記憶體插槽或電腦其他的內部零組件，都會造成電腦損壞，且維修都不屬於保固範圍。

❑ 記憶體模組請勿放在下列環境中：

❑ 散熱器或通風管之類的熱源附近

❑ 陽光直射

❑ 灰塵過多

❑ 機械震動或衝擊之處

❑ 強大的磁鐵或沒有防磁的喇叭附近

❑ 環境溫度攝氏 35°C 以上或 5°C 以下

❑ 濕度太高

❑ 處理記憶體模組時請小心。為避免手和指頭受傷，請勿觸摸電腦內部零組件和電路板的邊緣。

Page 99

升級 VAIO 電腦 > 新增及移除記憶體

移除及安裝記憶體模組

若要更換或增加記憶體模組

1 關機並移除所有的週邊裝置。

2 拔除電腦的電源線並移除電池。

3 等待一小時左右，使電腦的溫度降低。

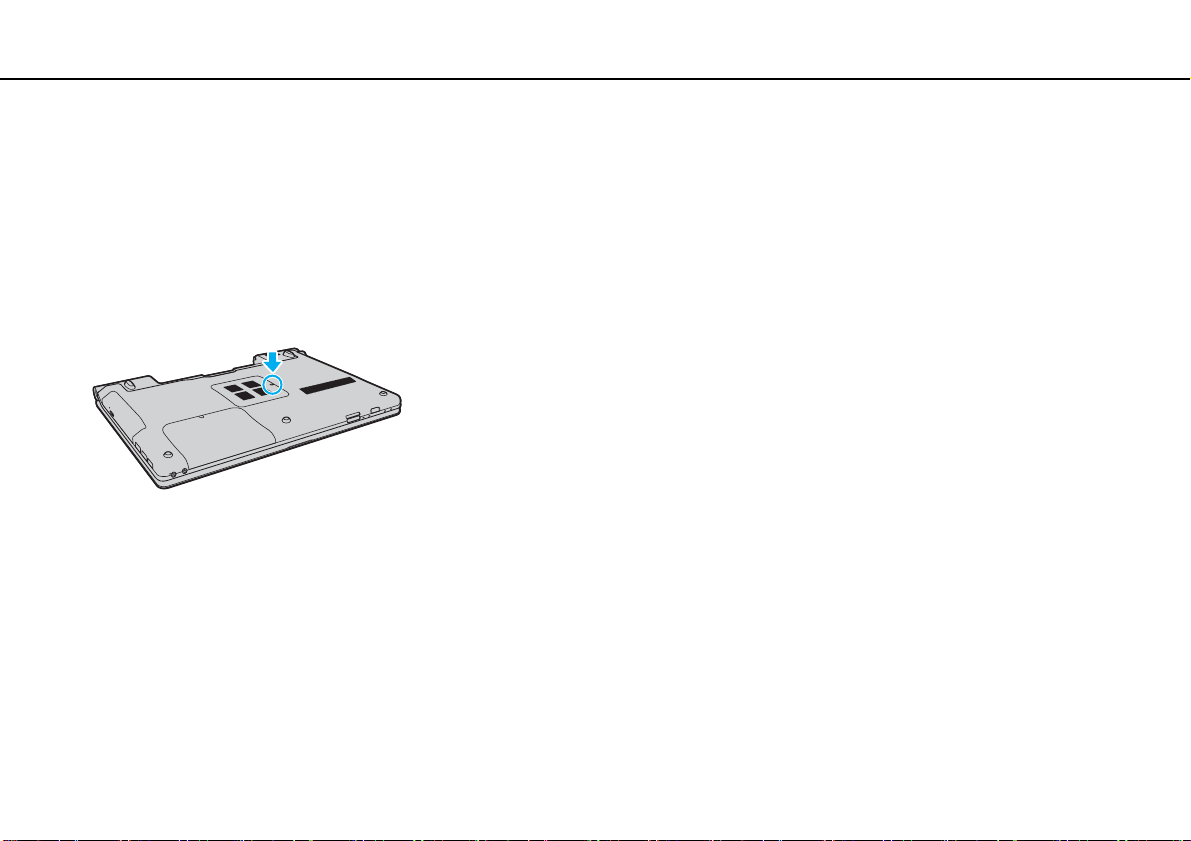

4 卸下電腦底部的螺絲（依箭頭方向），移除記憶體模組槽蓋。

5 觸碰金屬物體，以釋放靜電。

Page 100

升級 VAIO 電腦 > 新增及移除記憶體

6 依下列步驟移除目前安裝的記憶體模組：

❑ 將閂往箭頭 (1) 的方向拉。

記憶體模組就會鬆開。

❑ 將記憶體模組向上傾斜，往箭頭 (2) 的方向抽出。

7 將新的記憶體模組從包裝中取出。

100
