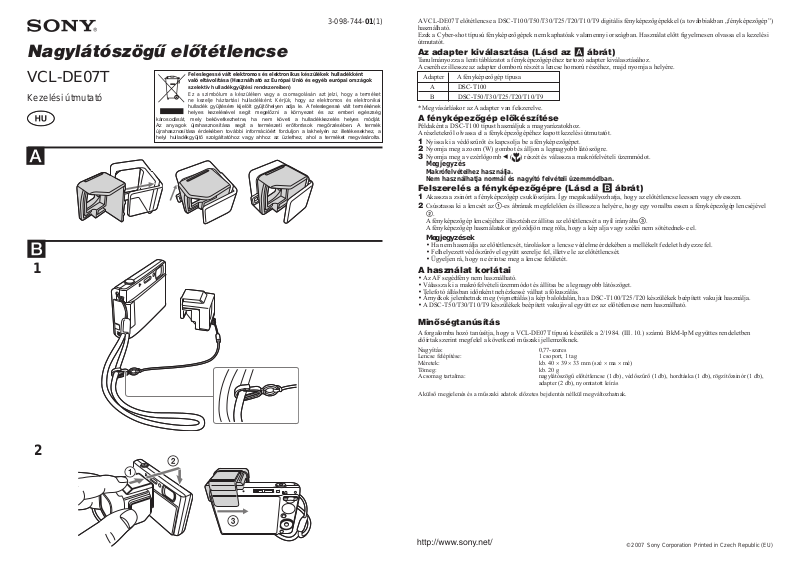

Nagylátószögű előtétlencse
VCL-DE07T
Kezelési útmutató
károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját.
Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék
újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a
helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta.
Feleslegessé vált elektromos és elektronikus készülékek hulladékként
való eltávolítása (Használható az Európai Unió és egyéb európai országok
szelektív hulladékgyűjtési rendszereiben)
Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket
ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai
hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termékének
helyes kezelésével segít megelőzni a környezet és az emberi egészség
A
B
1
3-098-744-01(1)
A VCL-DE07T előtétlencse a DSC-T100/T50/T30/T25/T20/T10/T9 digitális fényképezőgépekkel (a továbbiakban „fényképezőgép”)
használható.
Ezek a Cyber-shot típusú fényképezőgépek nem kaphatóak valamennyi országban. Használat előtt gyelmesen olvassa el a kezelési
útmutatót.
Az adapter kiválasztása (Lásd az A ábrát)
Tanulmányozza a lenti táblázatot a fényképezőgépéhez tartozó adapter kiválasztásához.
A cseréhez illessze az adapter domború részét a lencse homorú részéhez, majd nyomja a helyére.
Adapter A fényképezőgép típusa
A DSC-T100
B DSC-T50/T30/T25/T20/T10/T9
* Megvásárláskor az A adapter van felszerelve.
A fényképezőgép előkészítése
Példaként a DSC-T100 típust használjuk a magyarázatokhoz.
A részletekről olvassa el a fényképezőgépéhez kapott kezelési útmutatót.
1 Nyissa ki a védőszűrőt és kapcsolja be a fényképezőgépet.
2 Nyomja meg a zoom (W) gombot és álljon a legnagyobb látószögre.
3 Nyomja meg a vezérlőgomb b ( ) részét és válassza a makrófelvételi üzemmódot.
Megjegyzés
Makrófelvételhez használja.
Nem használhatja normál és nagyító felvételi üzemmódban.
Felszerelés a fényképezőgépre (Lásd a B ábrát)
1 Akassza a zsinórt a fényképezőgép csuklószíjára. Így megakadályozhatja, hogy az előtétlencse leessen vagy elvesszen.
2 Csúsztassa ki a lencsét az 1-es ábrának megfelelően és illessze a helyére, hogy egy vonalba essen a fényképezőgép lencséjével
2.
A fényképezőgép lencséjéhez illesztéshez állitsa az előtétlencsét a nyíl irányába
A fényképezőgép használatakor győződjön meg róla, hogy a kép alja vagy szélei nem sötétednek-e el.
Megjegyzések
Ha nem használja az előtétlencsét, tároláskor a lencse védelme érdekében a mellékelt fedelet helyezze fel.
•
Felhelyezett védőszűrővel együtt szerelje fel, illetve le az előtétlencsét.
•
Ügyeljen rá, hogy ne érintse meg a lencse felületét.
•
A használat korlátai
Az AF segédfény nem használható.
•
Válassza ki a makrófelvételi üzemmódot és állítsa be a legnagyobb látószöget.
•
Telefotó állásban időnként nehézkessé válhat a fókuszálás.
•
Árnyékok jelenhetnek meg (vignettálás) a kép baloldalán, ha a DSC-T100/T25/T20 készülékek beépített vakuját használja.
•
A DSC-T50/T30/T10/T9 készülékek beépített vakujával együtt ez az előtétlencse nem használható.
•
3.
2
Minőségtanúsítás
A forgalomba hozó tanúsítja, hogy a VCL-DE07T típusú készülék a 2/1984. (III. 10.) számú BkM-IpM együttes rendeletben
előírtak szerint megfelel a következő műszaki jellemzőknek.
Nagyítás: 0,77-szeres
Lencse felépítése: 1 csoport, 1 tag
Méretek: kb. 40
Tömeg: kb. 20 g
A csomag tartalma:
A külső megjelenés és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
adapter (2 db), nyomtatott leírás
× 39 × 33 mm (szé × ma × mé)
nagylátószögű előtétlencse (1 db), védőszűrő (1 db), hordtáska (1 db), rögzítőzsinór (1 db),
© 2007 Sony Corporation Printed in Czech Republic (EU)
