Sony VPL-SW536C, SW526C, SW536, SW526, VPL-SX536 Quick Reference Manual [en, fr, es, ja]

Download

Page 1

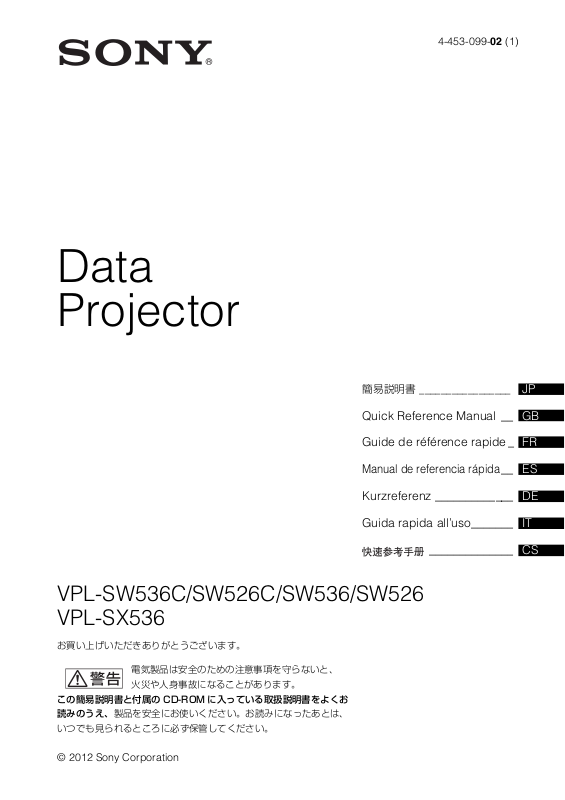

Data Projector

4-453-099-02 (1)

簡易説明書  JP

Quick Reference Manual __ GB

Guide de référence rapide_ FR

Manual de referencia rápida

Kurzreferenz _____________ DE

Guida rapida all’uso_______ IT

VPL-SW536C/SW526C/SW536/SW526 VPL-SX536

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この簡易説明書と付属の CD-ROM に入っている取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、

いつでも見られるところに必ず保管してください。

__ ES

______________ CS

Page 2

安全のために

ソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

注意事項をよくお読みください。

定期点検をする

5 年に 1 度は、内部の点検を、ソニーの相談窓口にご相談ください（有料）。

故障したら使用を中止する

すぐに、ソニーの相談窓口にご連絡ください。

万一、異常が起きたら

･煙が出たら･異常な音、においがしたら･内部に水、異物が入ったら･製品を落としたりキャビネットを破損したときは

警告表示の意味

この説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えることがあります。

注意を促す記号

1 電源を切る。 2 電源コードや接続コードを抜く。 3 ソニーの相談窓口に連絡する。

安全のために

行為を禁止する記号

行為を指示する記号

Page 3

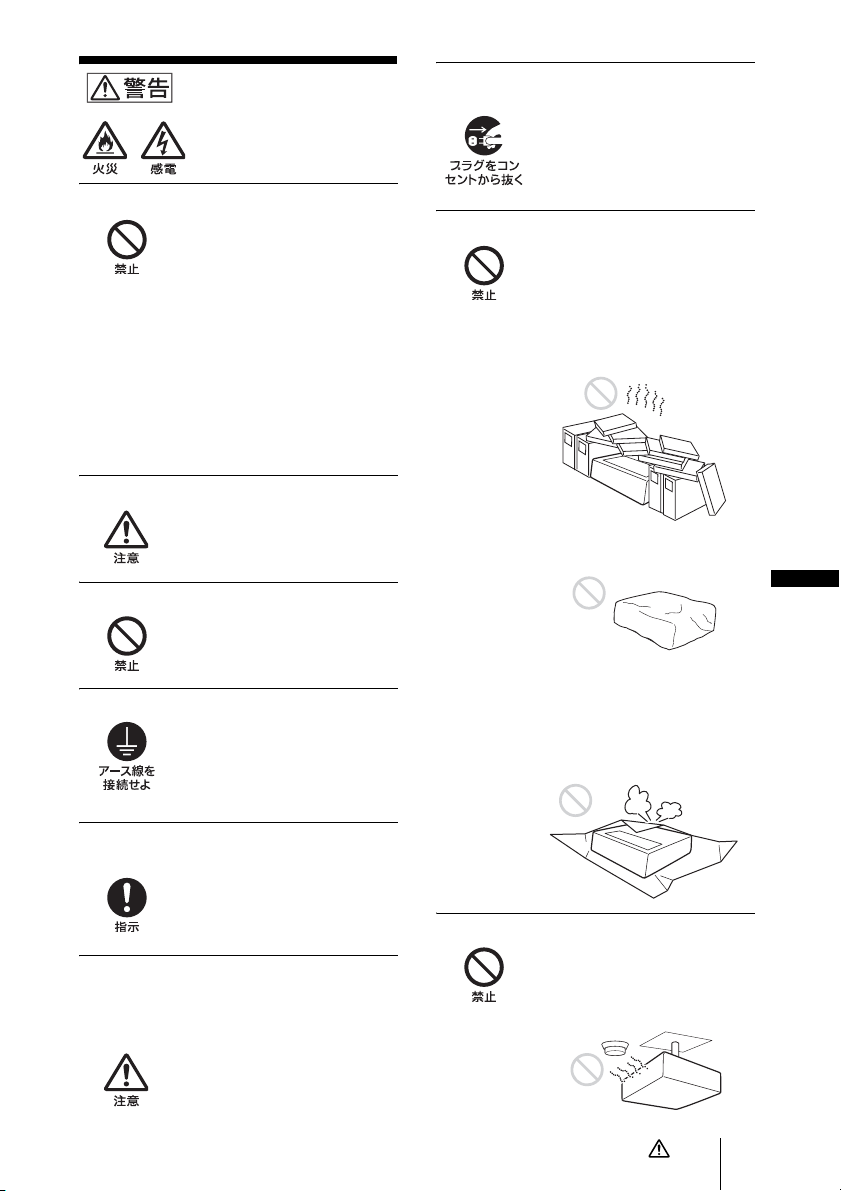

警告

下記の注意事項を守らない

火災や感電により、

と、

死亡や大けがにつながる

ことがあります。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となることがあります。

･設置時に、製品と壁やラック

（棚）などの間に、はさみ込んだりしない。

･電源コードを加工したり、傷つ

けたりしない。

･重いものをのせたり、引っ張っ

たりしない。

･熱器具に近づけたり、加熱した

りしない。

･電源コードを抜くときは、必ず

プラグを持って抜く。万一、電源コードが傷んだら、ソニーの相談窓口に交換をご相談ください。

付属の電源コードを使う

付属の電源コードを使わないと、感電や故障の原因となることがあります。

容量の低い電源延長コードを使用しない

容量の低い延長コードを使うと、ショートしたり火災や感電の原因となることがあります。

安全アースを接続する

アース接続は必ず電源プラグを電源につなぐ前に行ってください。また、アース接続をはずす場合は必ず電源プラグを電源から切り離してから行ってください。

お手入れの際は電源を切って電源プラグを抜く

電源を接続したままお手入れをすると、感電の原因となることがあります。

排気口、吸気口をふさがない

排気口、吸気口をふさぐと内部に熱がこもり、火災や故障の原因となることがあります。充分に通気ができるように以下の項目をお守りください。

･周辺の壁や物から離して設置し

てください（10 ページ）。

･吸排気口をふさぐような覆いや

カバーをしない。

･出荷時に包装されているシー

ト、柔らかい布地、書類、毛足の長いじゅうたん、小さい紙などの上に設置しない。吸い上げられて、吸気口がふさがれます。

電源プラグおよびコネクターは突きあたるまで差し込む

まっすぐに突きあたるまで差し込まないと、火災や感電の原因となります。

電源コードのアース端子からはずした絶縁キャップなどの小さな部品は、幼児が飲み込む恐れがあるので、手の届かないところに保管する

万一誤って飲みこんだときは、窒息する恐れがありますのでただちに医師にご相談ください。

熱感知器や煙感知器のそばに設置しない

熱感知器や煙感知器のそばに設置すると、排気の熱などにより、感知器が誤動作するなど、思わぬ事故の原因となることがあります。

警告

Page 4

水平及び垂直以外の設置をしない

それ以外の設置をすると火災や大けがの原因となることがあります。

固定物への取り付け、移動は自分で絶対にやらない

固定物への取り付けは必ずお買い上げ店へご相談ください。固定物の強度不足、取り付け方法が不充分のときは落下し、大けがの原因となります。

指定された部品を使用する

指定以外の部品を使用すると、火災や感電および故障や事故の原因となります。ランプ、電池、フィルターは指定されたものを使用してください。

プロジェクターの上に水の入った物を置かない

本機の上に水の入った物を置くと倒れて感電の恐れがあります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となることがあります。万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続ケーブルを抜いて、ソニーの相談窓口にご相談ください。

落下防止をする

壁付けの場合、必ず壁付け金具を天井にワイヤーなどを用いて落下防止策を施してください。その施工は、専門の設置業者に依頼してください。

ランプ交換はランプが充分に冷えてから行う

電源を切った直後はランプが高温になっており、さわるとやけどの原因となることがあります。ランプ交換の際は、電源を切ってから１時間以上たって、充分にランプが冷えてから行ってください。

ランプ収納部に金属類や燃えやすい異物を入れない

ランプを取りはずした後のランプの収納部に金属類や燃えやすい物などの異物を入れないでください。火災や感電の原因となります。また、やけどの危険がありますので手を入れないでください。

長時間の外出、旅行のときは、電源プラグを抜く

安全のため、必ず電源プラグをコンセントから抜いてください。

内部を開けない

内部には電圧の高い部分があり、キャビネットや裏ぶたを開けたり改造したりすると、火災や感電の原因となることがあります。内部の調整や設定、点検、修理はソニーの相談窓口にご相談ください。

ガラス部分をのぞかない

投写中にプロジェクターの投写窓をのぞくと光が目に入り、悪影響を与えることがあります。

幼児の手の届かない場所に置く

本体の高温部でやけどしたりする場合があります。お子様がさわらないようにご注意願います。

本製品にぶら下がらないでください

本機や部品が破壊、落下して、けがの原因となります。また、重いものなどをぶら下げないでください。

本製品に強い衝撃を与えないでください

本製品に強い衝撃を与えるとガラスが割れて破片によりけがの恐れが有ります。

ペンの先端が外れたら、すぐ交換し、外れた部品は幼児が飲み込む恐れがあるので、すぐ廃棄してください（VPL-SW536C/ SW526C のみ）

万一誤って飲みこんだときは、窒息する恐れがありますのでただちに医師にご相談ください。

警告

Page 5

注意

インタラクティブペンデバイスは他の用途に使用しない（VPL-SW536C/SW526C のみ）

インタラクティブペンデバイスを他の用途に使用すると製品の故障やけがの原因となります。

心臓ペースメーカーの装着部位から 22cm 以上離して使用する（USBワイヤレス LANモジュール（別売）使用時）

電波によりペースメーカーの動作に影響を与える恐れがあります。

病院などの医療機関内、医療用電気機器の近くではワイヤレス機能を使用しない

（USBワイヤレス LANモジュール（別売）

使用時）

ワイヤレス機能の使用を中止してください。電波が影響を及ぼし、医療用電気機器の誤動作による事故の原因となるおそれがあります。

下記の注意を守らないと、

けがをしたり周辺の物品

に損害を与えることがあります。

不安定な場所に設置しない

ぐらついた台の上、あるいは傾いたところに設置すると、倒れたり落ちたりしてけがの原因となることがあります。また、設置・取り付け場所の強度を充分にお確かめください。

固定を行う際は必ず固定物の強度を確認する

固定物の強度を確認しないまま設置すると落下による事故の原因となります。

水のある場所に置かない

水が入ったり、濡れたり、風呂場などで使うと、火災や感電の原因となります。雨天や降雪中の窓際でのご使用や、海岸、水辺でのご使用は特にご注意ください。

製品の上にものを載せない

製品の上にものを載せると、故障や事故の原因となります。特に、水が入ったものをおくと内部に水が入り、火災や感電の原因となることがあります。

湿気やほこり、油煙、湯気の多い場所や虫の入りやすい場所、直射日光が当たる場所、熱器具の近くに置かない

火災や感電の原因となることがあります。

スプレー缶などの発火物や燃えやすいものを排気口やレンズの前に置かない

火災の原因となることがあります。

本機を立てて置かない

保管や、一時的に立てておくと倒れて思わぬ事故の原因になり危険です。

注意

Page 6

設置の際、本機と設置部分での指挟みに注意する

設置する際、本機と設置部分で指を挟まないように慎重に取り扱ってください。

落雷のおそれがあるときは、電源プラグに触れない

感電の原因となります。

レンズシフト調整時に指を挟まない

レンズシフトに指を挟まないように注意してください。けがの原因になることがあります。

脚調整時に指を挟まない

脚の調整は慎重に行ってください。脚に指を挟み、けがの原因となることがあります。

盗難防止用バーを運搬や設置目的で使用しない

盗難防止用バーを使って持ち上げたり、吊下げなどの設置に使用したりすると、落下してけがや故障の原因となることがあります。

電源コード、接続ケーブルに足をひっかけない

電源コードや接続ケーブルに足をひっかけると、プロジェクターが倒れたり落ちたりしてけがの原因となることがあります。

ぬれた手で電源プラグにさわらない

ぬれた手で電源プラグの抜き差しをすると、感電の原因となることがあります。

定期的に内部の掃除を依頼する

長い間掃除をしないと内部にほこりがたまり、火災や感電の原因となることがあります。5年に 1度は、内部の掃除をお買い上げ店またはソニーの相談窓口にご依頼ください（有料）。特に、湿気の多くなる梅雨の前に掃除をすると、より効果的です。

運搬・移動は慎重に行う

･床置きのプロジェクターを移動

させるとき、本体と設置面との間に指を挟まないようにご注意ください。

･キャビネットのカバーを開けた

まま、電源を切らずに移動させないでください。感電の原因となることがあります。

運搬するときは必ず左右側面を両手で持つ

運搬する時は、必ず左右側面のくぼみを両手で持って下さい。他の部分を持つとプロジェクターが壊れたり、落としてけがをすることがあります。

エアフィルターカバーをつかんで持たない

本機をエアーフィルターカバー部分をつかんで持ち上げると、不意にエアーフィルターカバーが外れて本機が落下し、けがや故障の原因となることがあります。

本機を運搬するときは落下に注意する

本機を持ち運ぶときは落下にご注意ください。落下するとプロジェクターが壊れたり、ケガの原因となります。

脚を運搬や吊り下げ目的で使用しない

脚を運搬用の取っ手代わりに使用したり、吊り下げなどの設置に使用したりすると、本機が落下してけがや故障の原因となることがあります。

注意

Page 7

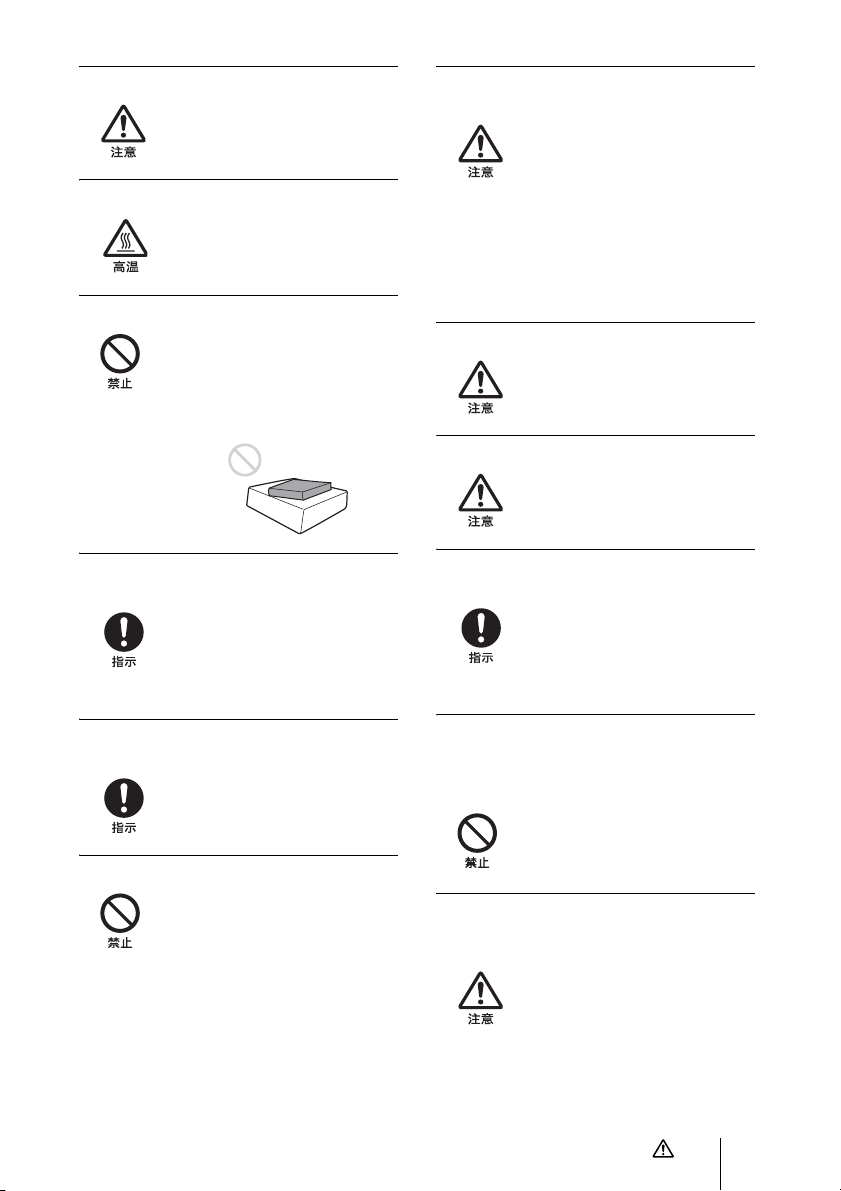

定期的にエアーフィルターを掃除する

掃除を怠るとフィルターにごみがたまり、内部に熱がこもって火災の原因となることがあります。

排気口周辺には触れない

排気口付近に手を近づけたり、変形しやすいものを置くとやけどや変形の原因になります。

投写中に投写窓のすぐ前で光を遮らない

遮光した物に熱による変形などの影響を与えることがあります。投写を一時的に中断するときには、リモコンを使ってピクチャーミューティング機能をお使いください。

ランプが破裂したときはすぐに交換を依頼する

ランプが破裂した際には、プロジェクター内部やランプハウス内にガラス片が飛散している可能性があります。ソニーの相談窓口にランプの交換と内部の点検を依頼してください。また、排気口よりガスや粉じんが出たりすることがあります。ガスには水銀が含まれていますので、万が一吸い込んだり、目に入ったりした場合は、けがの原因となることがあります。

ランプを傾けて持たない

ランプを傾けて持つと、ランプの破損時にランプの破片が飛び、けがの原因となることがありますので、水平に持ってください。

使用済みランプを破棄する場合

本機のランプの中には水銀が含まれています。使用済みランプは、地域の蛍光管の廃棄ルールに従って廃棄してください。

ガラス製投写窓が破損したときはすぐに修理を依頼する

万一投写窓を破損させてしまうと、プロジェクター内部にガラス片が飛散する可能性があります。修理はお買い上げ店またはソニーの相談窓口にご相談ください。

キャビネットのカバー類はしっかり固定する

壁掛け、天吊りの場合、カバー類が固定されていないと落下して、けがの原因となることがあります。

排気口をのぞかない

光が目に入り、悪影響を与えることがあります。万一ランプが破裂した場合、ガラス片が飛散する可能性があり、けがの原因となることがあります。

運搬するときは USB機器（USBメモリーなど）をはずして移動する

本機を運搬するときは必ず USB機器（USBメモリーなど）を取りはずして移動してください。取り付けたままで移動すると、USB機器や本機に損害を与える原因となることがあります。

本製品を使用中に他の機器の電波障害などが発生した場合は、ワイヤレス機能を使用しない（USBワイヤレスLANモジュール

（別売）使用時）

ワイヤレス機能の使用を中止してください。電波が影響を及ぼし、誤動作による事故の原因となるおそれがあります。

壁掛け・天吊り状態でランプまたはフィルターを取りはずす際は、周りに人がいないことを確認してから取りはずす

壁掛け・天吊りのままランプまたはフィルターを取りはずす際は、落下に注意しないと思わぬ事故の原因となります。

注意

Page 8

特約店様へ

壁への取り付けには細心の注意をはらう

壁への取り付け強度が不充分だと、 落下により死亡や大けがにつながることがあります。必ずソニー製のプロジェクター壁付け金具 PSS-640 を使用してください。

固定物への取り付けは、細心の注意を払う

固定物への取り付け強度が不充分だと、落下により死亡や大けがにつながることがあります。必ず設置方法に合わせた専用の器具を使用してください。

低い位置に壁掛けしない

頭などをぶつけてけがをすることがあります。

調整用工具を内部に入れない

調整中などに、工具を誤って内部に落とすと火災や感電の原因となることがあります。万一、落とした場合は、すぐに電源を切り、電源コードを抜いてください。

ズームレバーカバーおよびフォーカースシフトダイヤルカバーを外すときは、しっかり保持する

ズームレバーカバーとレンズシフトダイヤルカバーが落下してけがの原因となります。作業中は作業エリアに近寄らないでください。

注意

Page 9

電池についての安全上のご注意

ここでは、付属のリモートコマンダーで使用可能な（コイン型）リチウム電池についての注意事項を記載しています。

･乳幼児の手の届かないところに置く。･電池は充電しない。･火の中に入れたり、加熱・分解・改造をしな

い。

･電池の（＋）と（−）を正しく入れる。･電池の液が目に入ったときは、失明の原因とな

るので、こすらずにすぐに水道水などのきれいな水で充分に洗ったあと、医師の治療を受ける。

･電池の液をなめた場合には、すぐにうがいをし

て医師に相談する。

･ショートの原因となるので、金属製のネックレ

ス、ヘアピンなどと一緒に持ち運んだり、保管したりしない。

･電池に液もれや異臭があるときは、すぐに火気

から遠ざける。

･電池に直接はんだ付けをしない。･電池を保管する場合および破棄する場合は、

テープなどで端子（金属部分）を絶縁する。

･皮膚に障害を起こすおそれがあるので、テープ

などで貼り付けない。

･液もれした電池を使用しない。･電池を使い切ったときや、長時間使用しないと

きは本体から取り出す。

･外装チューブをはがしたり、傷つけない。･指定された種類の電池以外は使用しない。･火のそばや直射日光が当たるところ、炎天下の

車内など、高温の場所で使用、放置、保管しない。

･電池を落下させたり、強い衝撃を与えたり、変

形させたりしない。

･直射日光の強いところや炎天下の車内などの高

温・多湿の場所で使用、放置、保管しない。

･電池を水で濡らさない。･ショートさせないように機器に取り付ける。

ここでは、付属のインタラクティブペンデバイスで使用可能な乾電池についての注意事項を記載しています。

･機器の表示に合わせて（＋）と（−）を正しく

入れる。

･充電しない。･火の中に入れない。ショートさせたり、分解、

加熱しない。

･コイン、キー、ネックレスなどの金属類と一緒

に携帯、保管しない。

･水などで濡らさない。風呂場などの湿気の多い

場所で使用しない。

電池についての安全上のご注意

Page 10

使用上のご注意

設置について

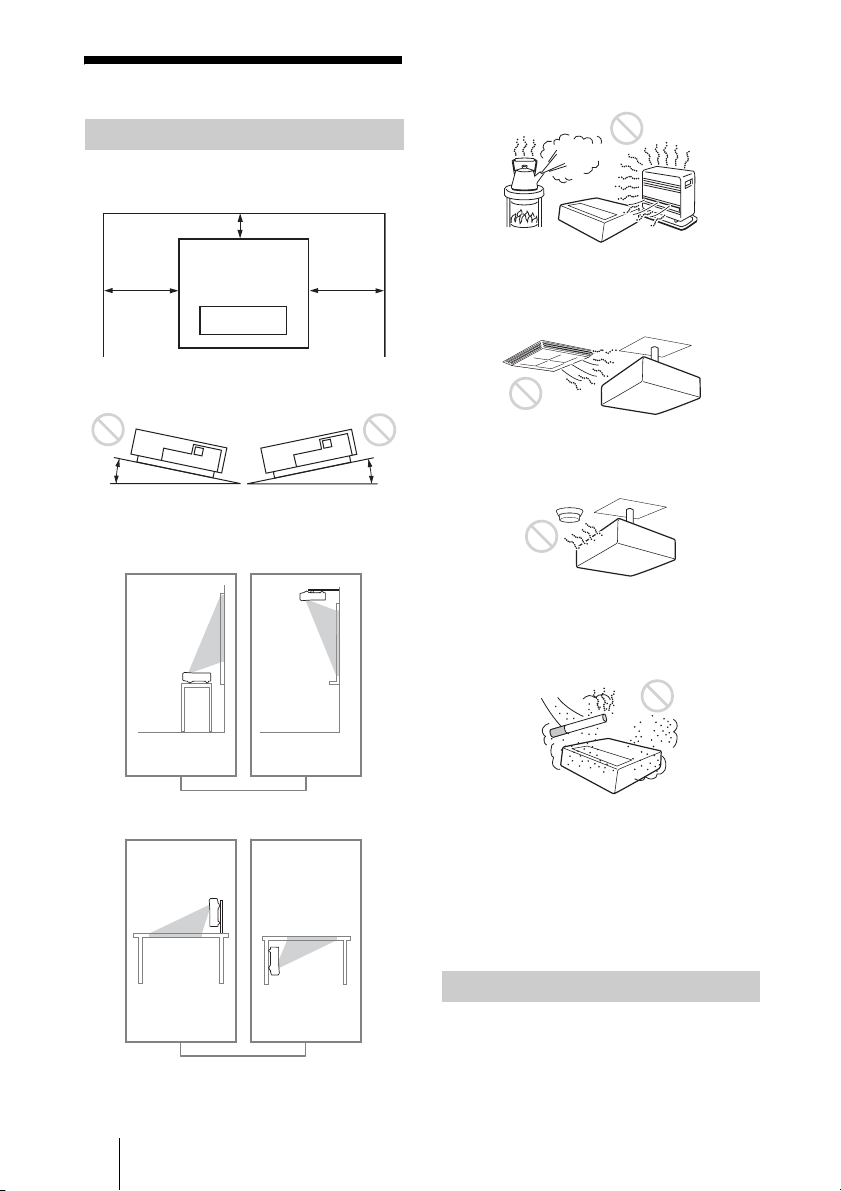

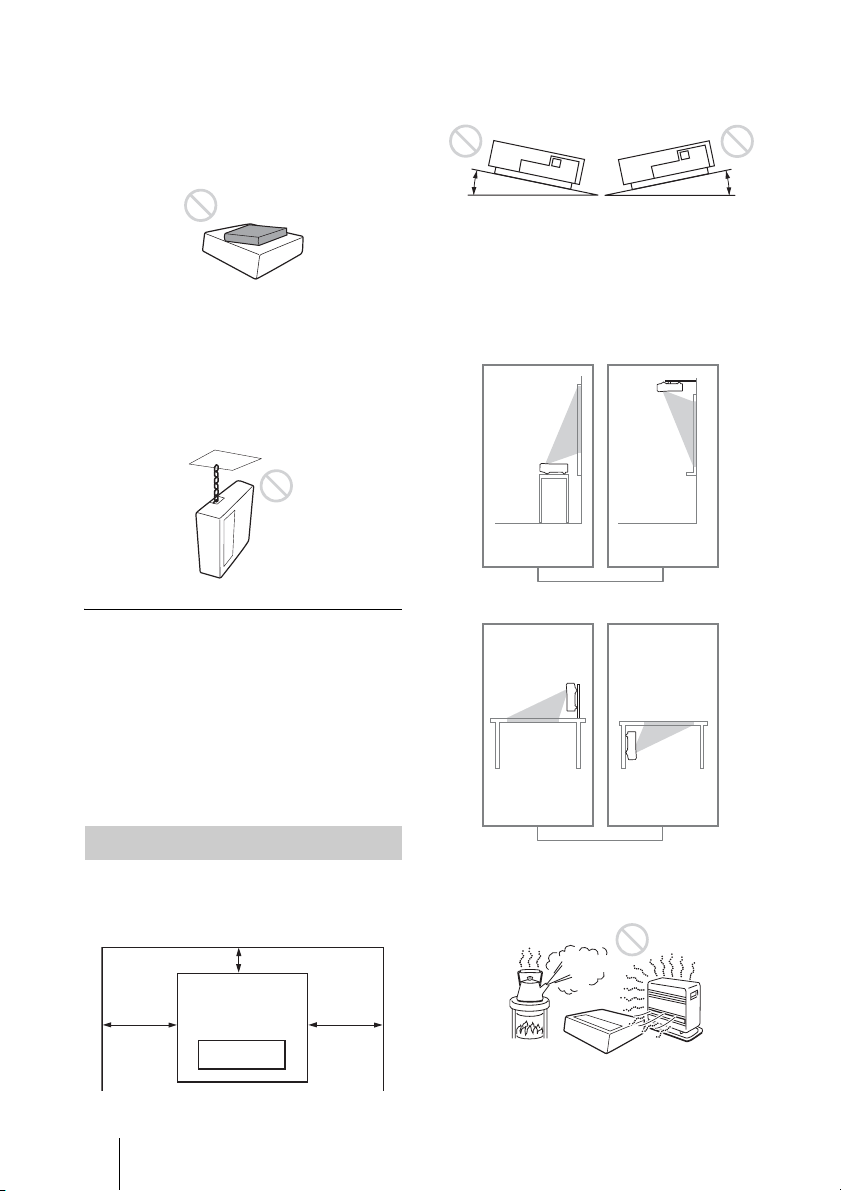

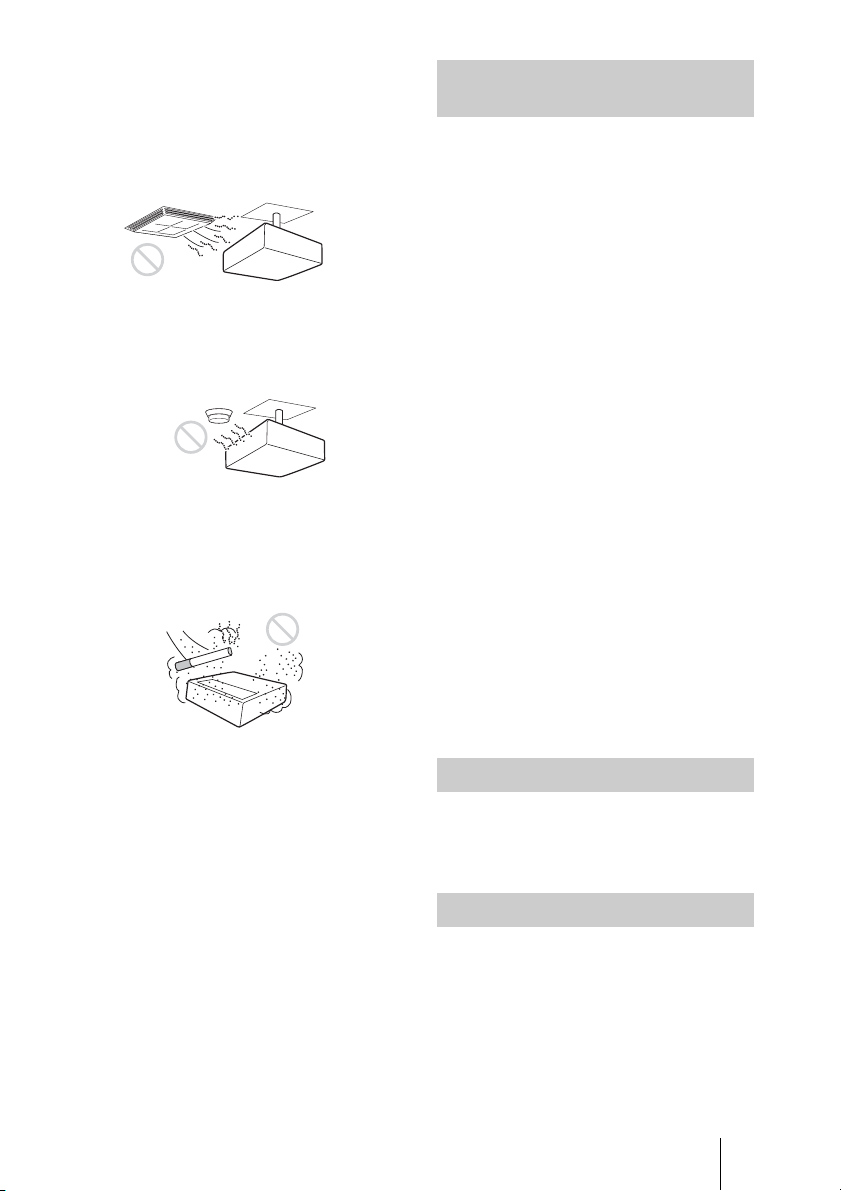

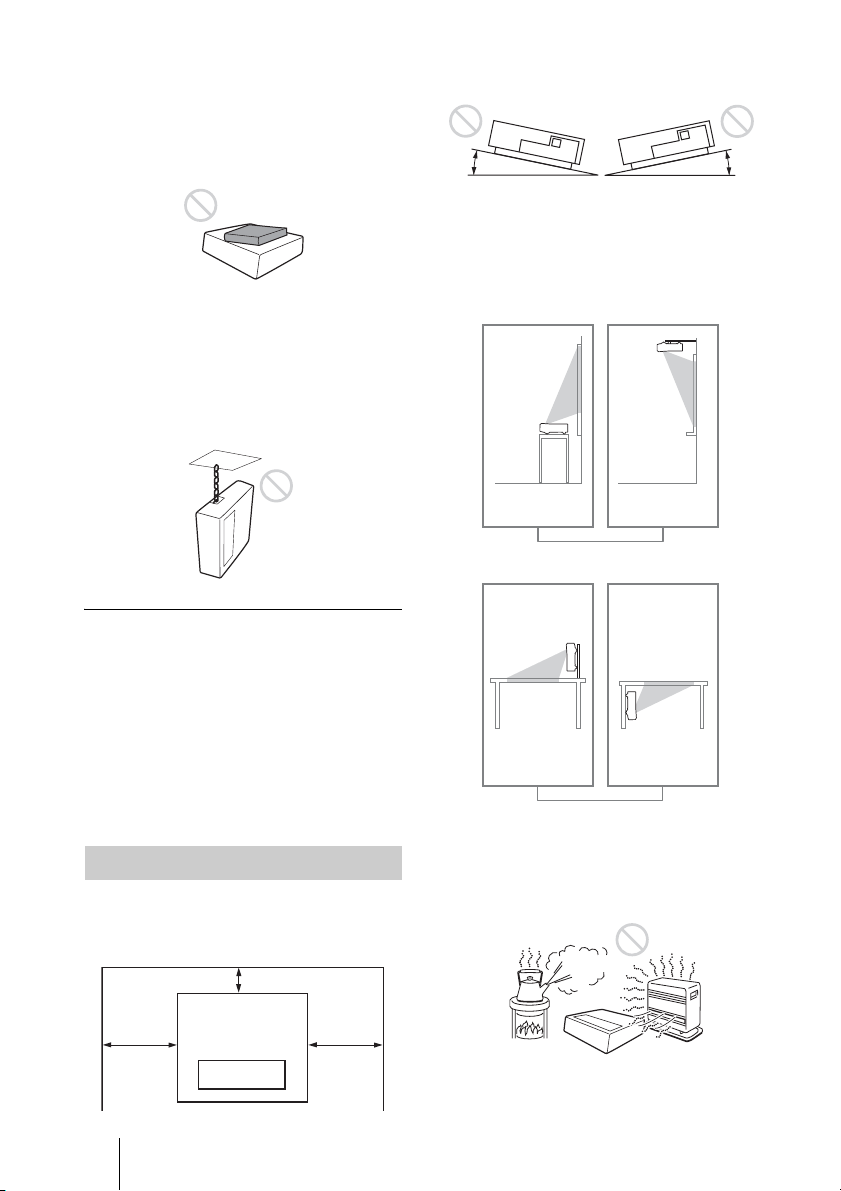

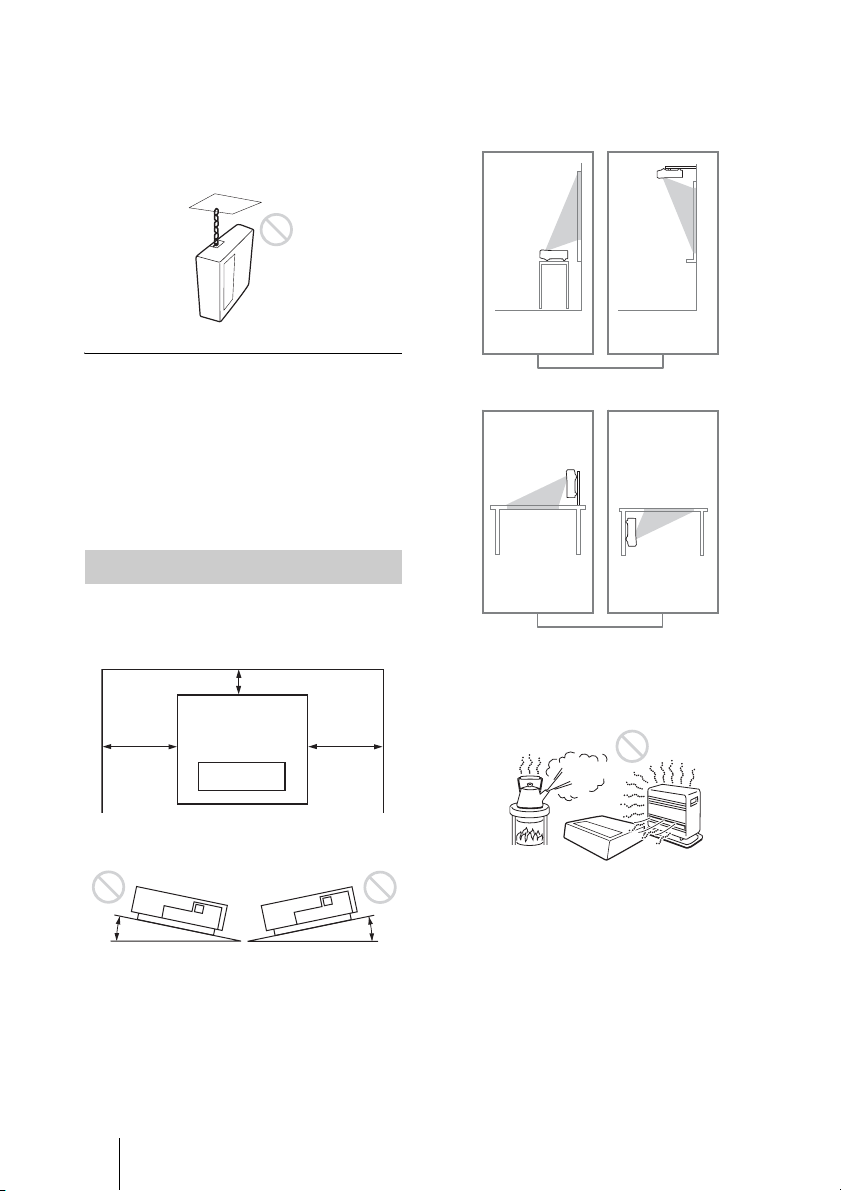

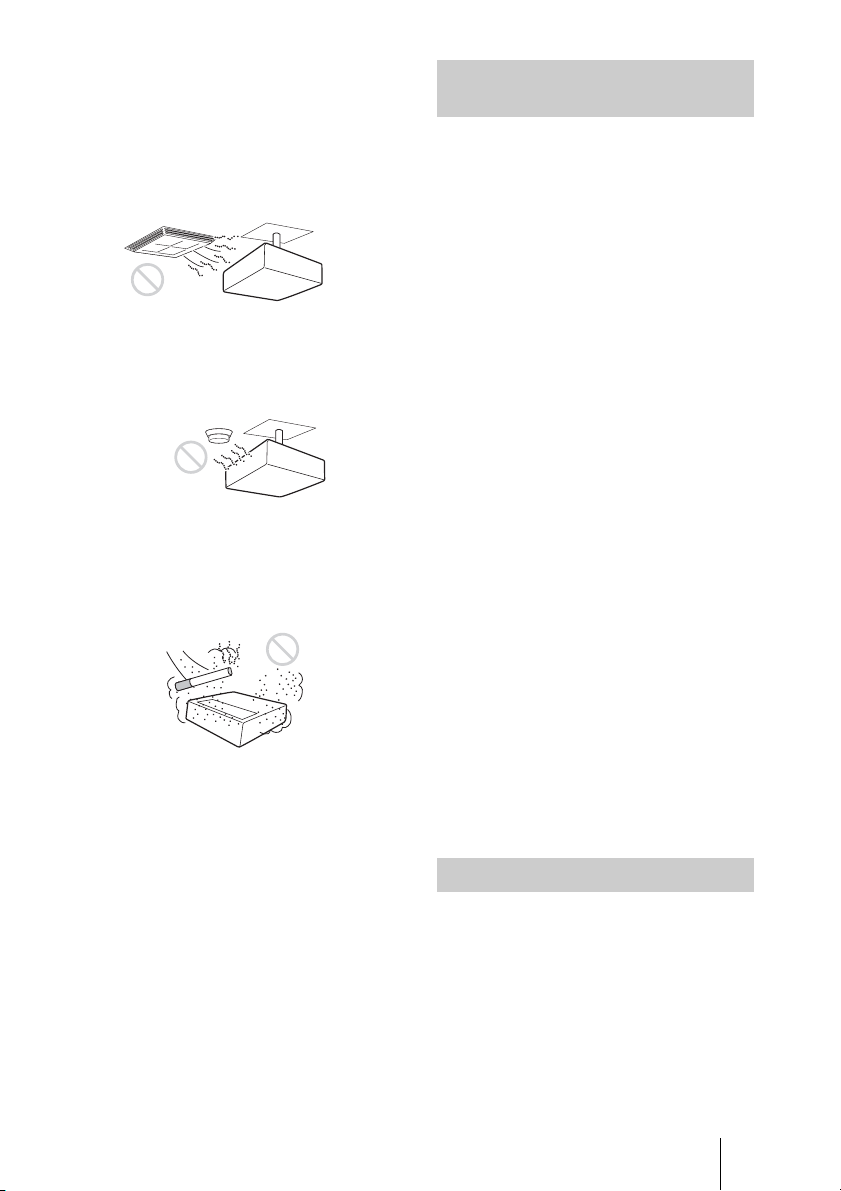

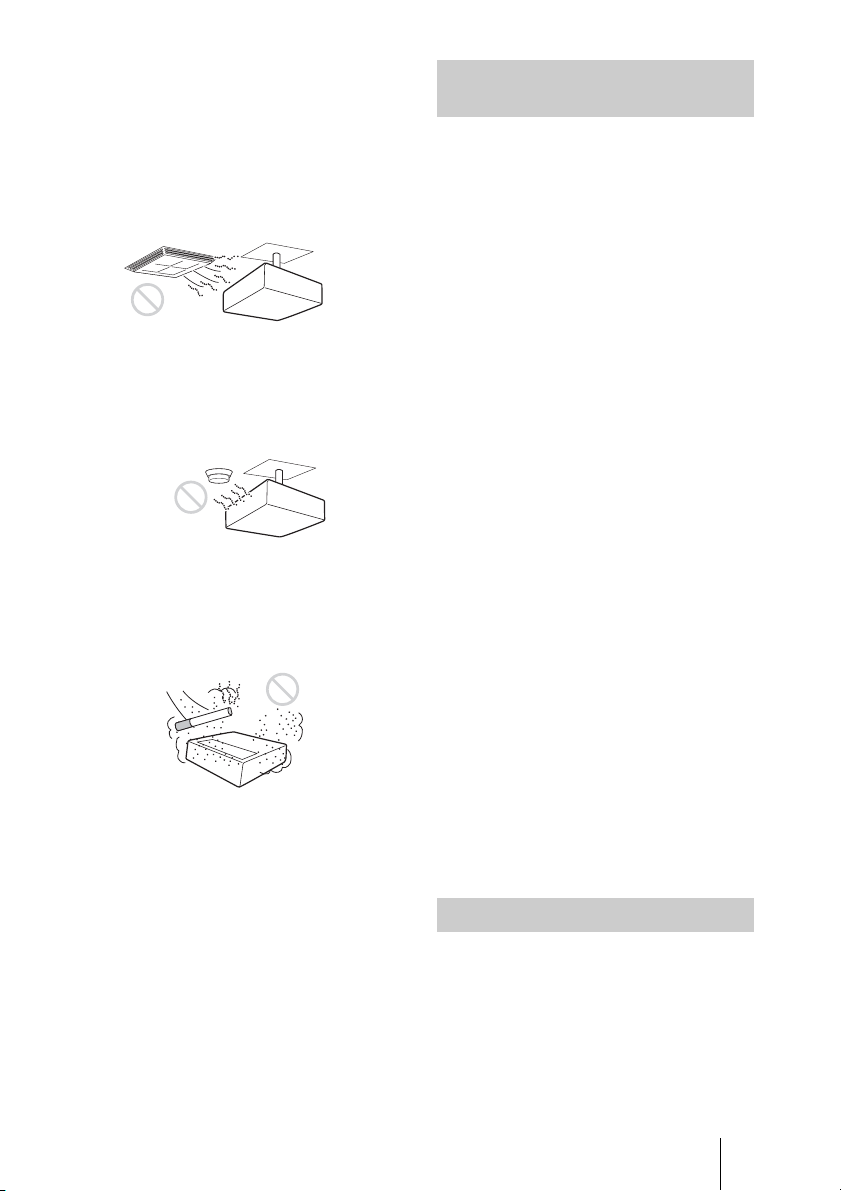

･図のように、周辺の壁や物から離して設置して

ください。

10cm 以上

･温度や湿度が非常に高い場所や温度が著しく低

い場所での使用は避けてください。

30cm 以上

･左右に 15度以上傾けて使用しないでください。

15°

･水平及び垂直以外の設置でお使いになると、色

むらやランプ寿命の劣化などの問題が起こることがありますので避けてください。

床置き天井つり

水平設置

･空調の冷暖気が直接当たる場所での使用は避け

てください。結露や異常温度上昇により、故障の原因となることがあります。

･熱感知器や煙感知器のそばでの使用は避けてく

ださい。感知器が誤動作する原因となることがあります。

･ほこりの多い場所、たばこなどの煙が入る場所

での使用は避けてください。この様な場所で使用するとエアーフィルターがつまりやすくなったり、故障や破損の原因となったりします。

･海抜 1500ｍ以上でのご使用に際しては、設置設

定メニューの高地モードを「入」にしてください。誤った設定のままで使用すると、部品の信頼性などに影響を与える恐れがあります。

･設置する角度に応じて設置設定メニューの設定

角度を正しく設定してください。誤った設定のままで使用すると、部品の信頼性などに影響を与える恐れがあります。

（正面上向き）

使用上のご注意

下向き投写

垂直設置

上向き投写

（正面下向き）

投写窓、外装のお手入れ

･必ず電源コードを抜いてから行ってください。･布にゴミが付着したまま強く拭いた場合、傷が

付くことがあります。

･殺虫剤のような揮発性のものをかけたり、ゴム

やビニール製品に長時間接触させると、変質したり、塗装がはげたりすることがあります。

Page 11

･投写窓を素手で触らないでください。･投写窓のお手入れのしかた：

メガネ拭きなどの柔らかい布で軽く拭いてください。汚れがひどいときは、水を少し含ませて拭きとってください。アルコールやベンジン、シンナー、酸性洗浄液、アルカリ性洗浄液、研磨剤入洗浄剤、化学ぞうきんなどは絶対に使用しないでください。

･外装のお手入れのしかた：

柔らかい布で軽く拭いてください。汚れがひどいときは、水で薄めた中性洗剤に柔らかい布を浸し、固くしぼってから汚れを拭き取り、乾いた布でから拭きしてください。アルコールやベンジン、シンナーなどは使用しないでください。

部屋の照明について

美しく見やすい画像にするために、直射日光や室内灯などで直接スクリーンを照らさないでください。

ランプについて

プロジェクターの光源には、内部圧力の高い水銀ランプを使用しています。高圧水銀ランプには、次のような特性があります。

･使用時間の経過によってランプの明るさが低下

します。

･衝撃やキズ、使用時間の経過による劣化などに

より大きな音をともなって破裂したり、不点灯状態となって寿命が尽きたりすることがあります。

･個体差や使用条件によって、寿命に大きなバラ

ツキがあります。指定の時間内であっても破裂、または不点灯状態になることがあります。

･交換時期を越えると、破裂の可能性が高くなり

ます。ランプ交換のメッセージが表示されたときには、ランプが正常に点灯している場合でも速やかに新しいランプと交換してください。

液晶プロジェクターについて

液晶プロジェクターは非常に精密度の高い技術で作られていますが、黒い点が現われたり、赤と青、緑の点が消えなかったりすることがあります。また、すじ状の色むらや明るさのむらが見える場合もあります。これらは、プロジェクターの構造によるもので、故障ではありません。また、複数台の液晶プロジェクターを並べてスクリーンへ投写する場合、プロジェクターごとに色合いのバランスが異なるため、同一機種の組み合わせであってもそれぞれ色合いの違いが目立つ場合があります。

結露について

プロジェクターを設置している室内の急激な温度変化および、寒いところから急に暖かい場所へ持ち込んだときなどは結露を引き起こすことがあります。結路は故障の原因となりますので、冷暖房の温度調節にはご注意ください。結露が起きたときは、プロジェクターの電源を入れたまま約２時間放置した後でお使いください。

スクリーンについて

平坦なスクリーンを使ってください。

ファンの音について

プロジェクターの内部には温度上昇を防ぐためにファンが取り付けられており、電源を入れると多少の音が生じます。これらは、プロジェクターの構造によるもので、故障ではありません。しかし、異常音が発生した場合にはお買い上げ店またはソニーの相談窓口にご相談ください。

持ち運びについて

本機は精密機器です。本機を持ち運びするときは、衝撃を与えたり、落としたりしないでください。破損の原因となります。

この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをして下さい。

VCCI-B

本機は「高調波電流規格 JISC61000-3-2適合品」です。

警告

設置の際には、容易にアクセスできる固定配線内に専用遮断装置を設けるか、使用中に、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。万一、異常が起きた際には、専用遮断装置を切るか、電源プラグを抜いてください。

注意

ネットワークコネクターの接続について

安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネクターをこの端子に接続しないでください。

重要

機器の名称と電気定格は、底面に表示されています。

使用上のご注意

Page 12

警告

アースの接続は、必ず電源プラグを電源コンセントへ接続する前に行ってください。アースの接続を外す場合は、必ず電源プラグを電源コンセントから抜いてから行ってください。

注意

付属の電源コードは本機の専用品です。他の機器には使用できません。

壁への取り付けは必ずお買い上げ店へご相談ください。

使用上のご注意

Page 13

付属品を確かめる

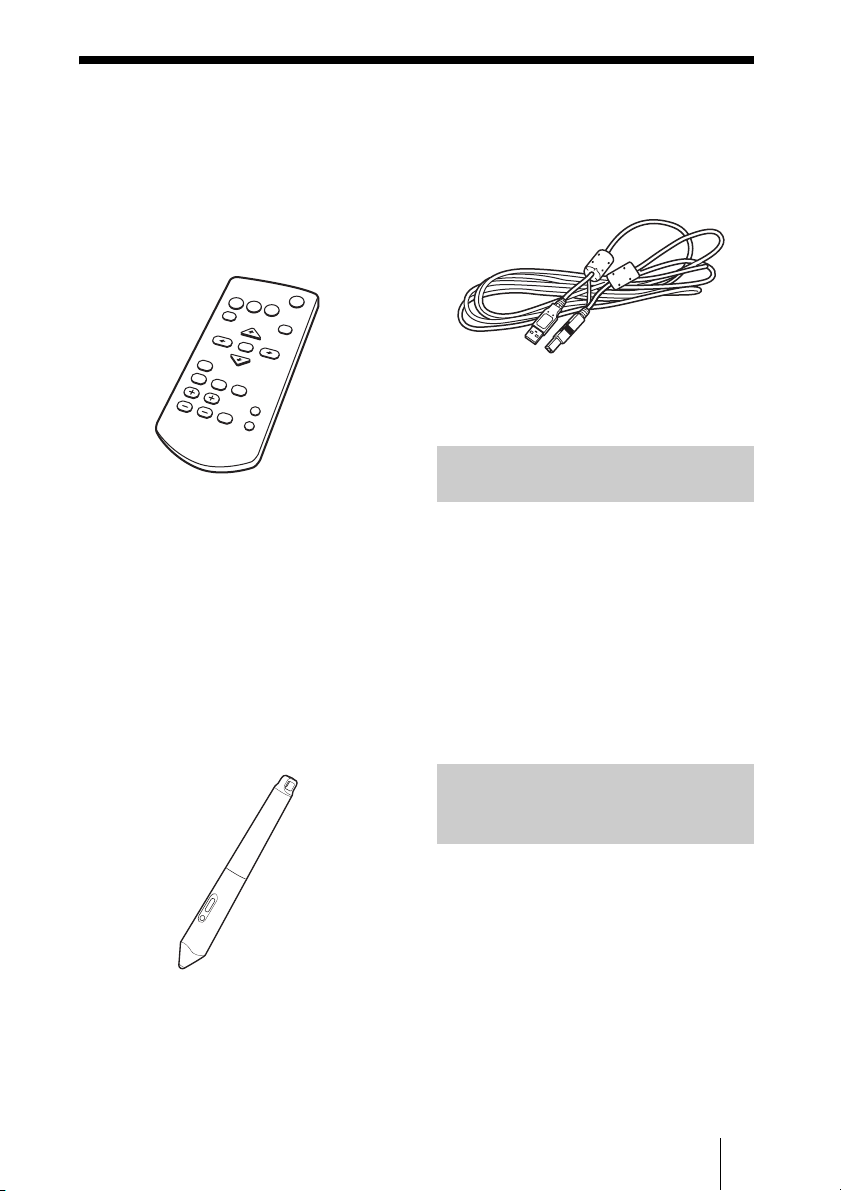

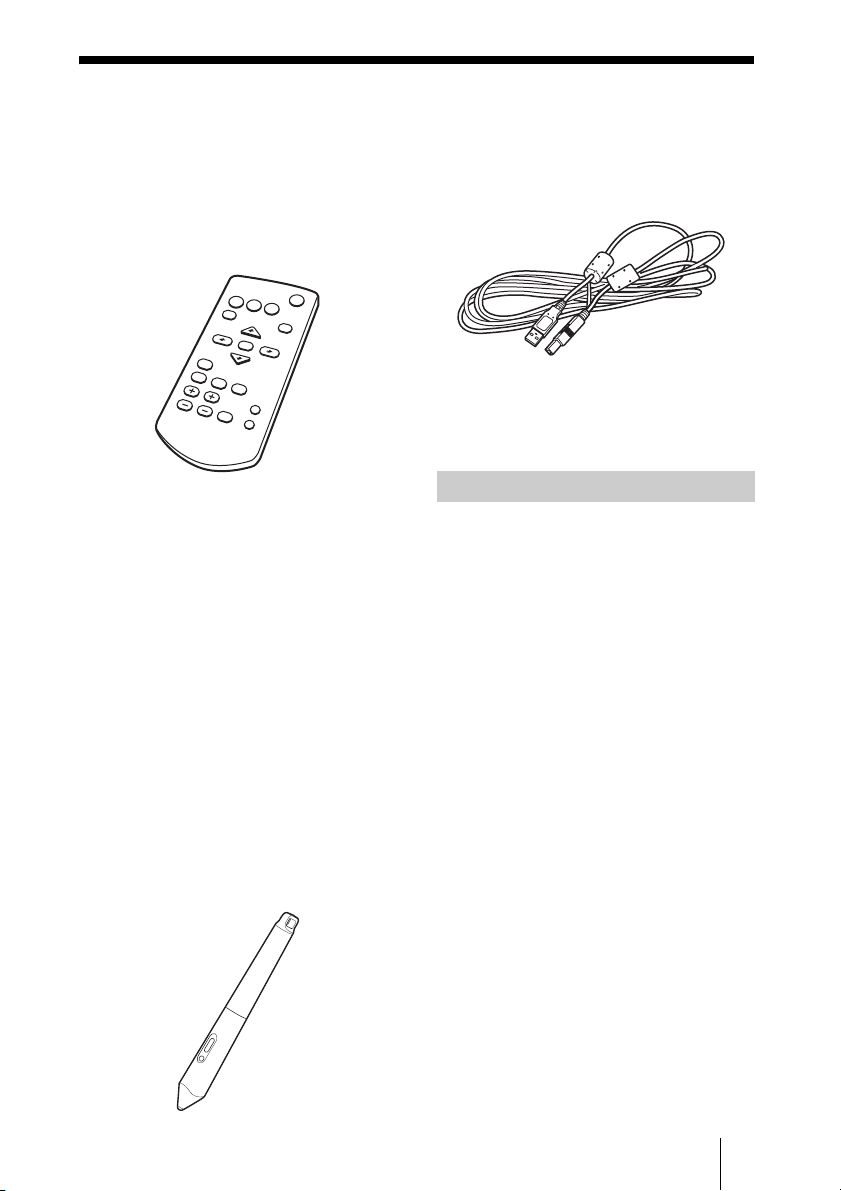

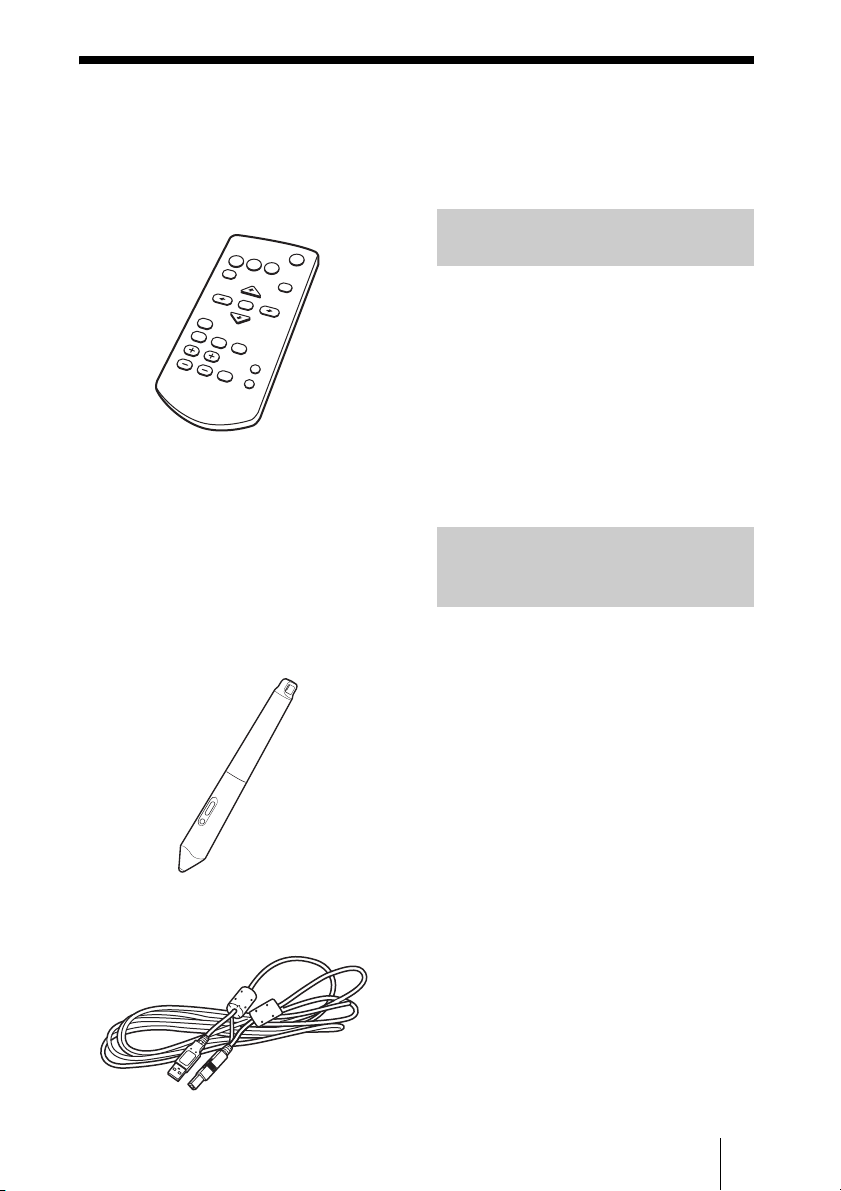

リモコン（RM-PJ8）（1 個）リチウム電池CR2025（1 個）

リモコンに装着されています。使用する前に透明のフィルムを引き抜いてください。

電源コード（1 本）簡易説明書（本書）（1 部）保証書（1 部）取扱説明書（CD-ROM）（1 枚） ProjectorStationforNetwork Presentation アプリケーション

（CD-ROM）（1 枚）

インタラクティブペンデバイス（メイン）（IFU-PN200M）（1）

（VPL-SW536C/SW526C のみ）

インタラクティブペンデバイス（サブ）

（IFU-PN200S）（1）（VPL-SW536C/

SW526C のみ）単 4型乾電池（4個）（VPL-SW536C/ SW526C のみ）

USBA-Bケーブル（5m）（1）（1-846133-11/Sony）（VPL-SW536C/SW526C のみ）

InteractivePresentationUtility2アプリケーション（CD-ROM）（1）（VPLSW536C/SW526C のみ）

CD-ROM 取扱説明書の見かた

CD-ROMを、コンピューターの CD-ROM ドライブにセットしてください。しばらくすると自動的に選択画面が表示されます。自動的に表示されない場合は、CD-ROM内の「index.htm」を手動で開いてください。 CD-ROM に収録されている取扱説明書などをご覧いただくには、コンピューターにソフトウェア AdobeAcrobat Reader5.0 以上がインストールされている必要があります。

付属品を確かめる

Page 14

ProjectorStationfor NetworkPresentation をインストールする

1 起動中のアプリケーションを全て

終了する。

2 付属の CD-ROMをパソコンの

CD-ROMドライブに挿入する。

2 リチウム電池をはめ込む。

3 （プラス）面を上に

3 CD-ROM内の .exe ファイルを

クリックする。

ユーザーアカウント制御が表示される場合には、「許可」あるいは「はい」をクリックしてください。

4 ウィザードの指示に従ってアプリ

ケーションソフトウェアをインストールする。

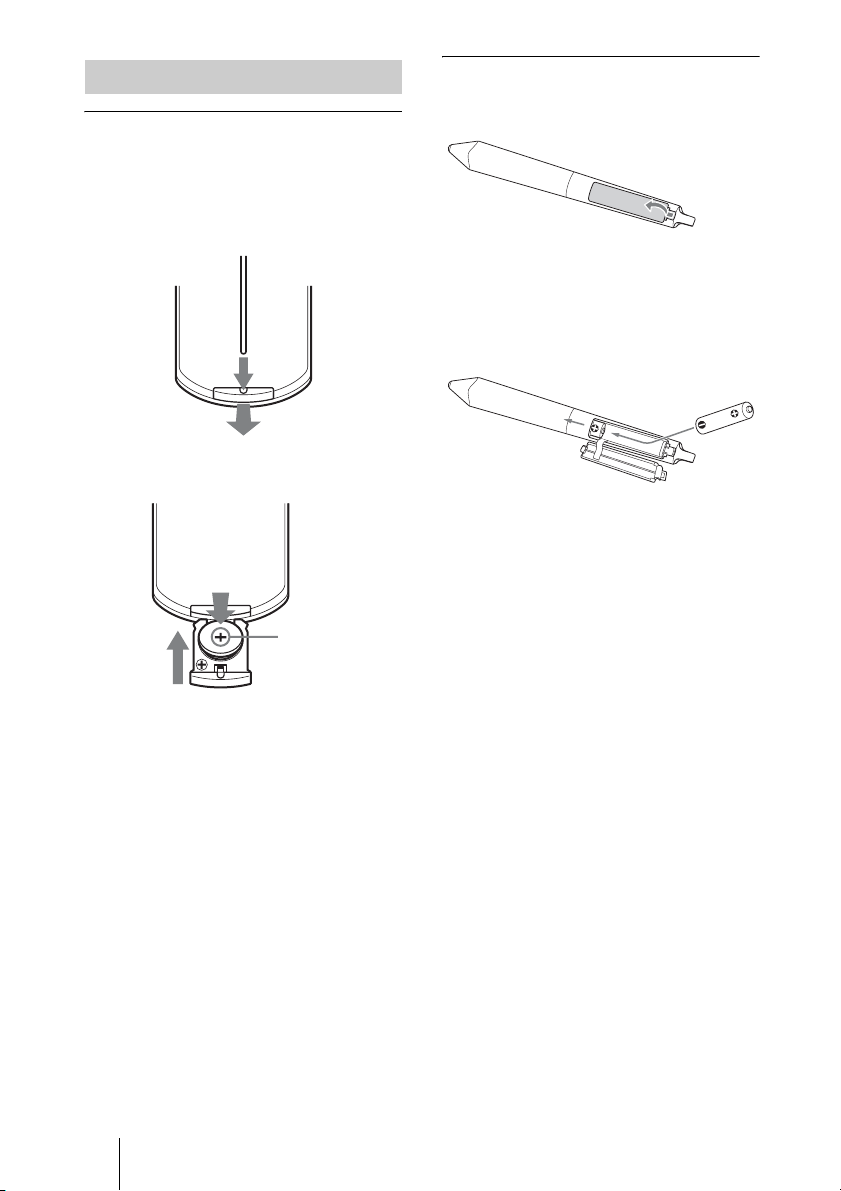

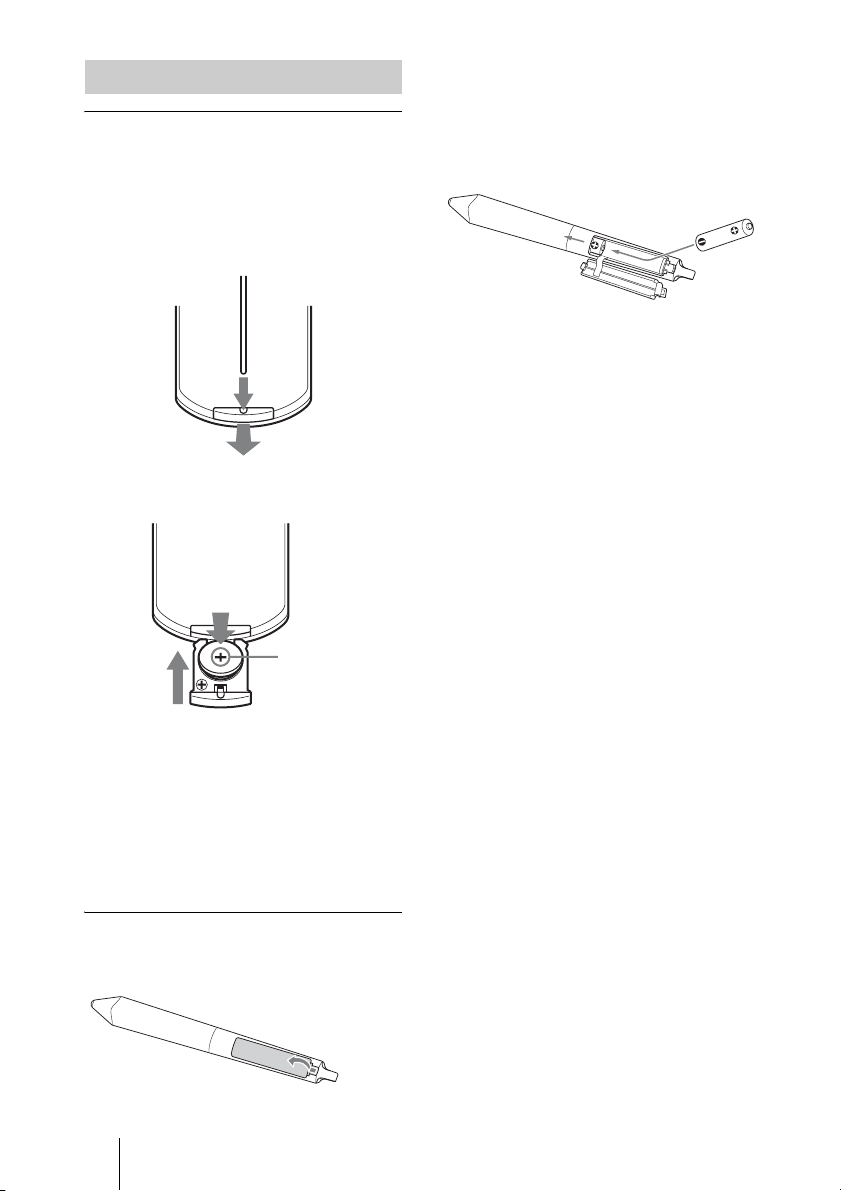

リモコンに電池を入れる

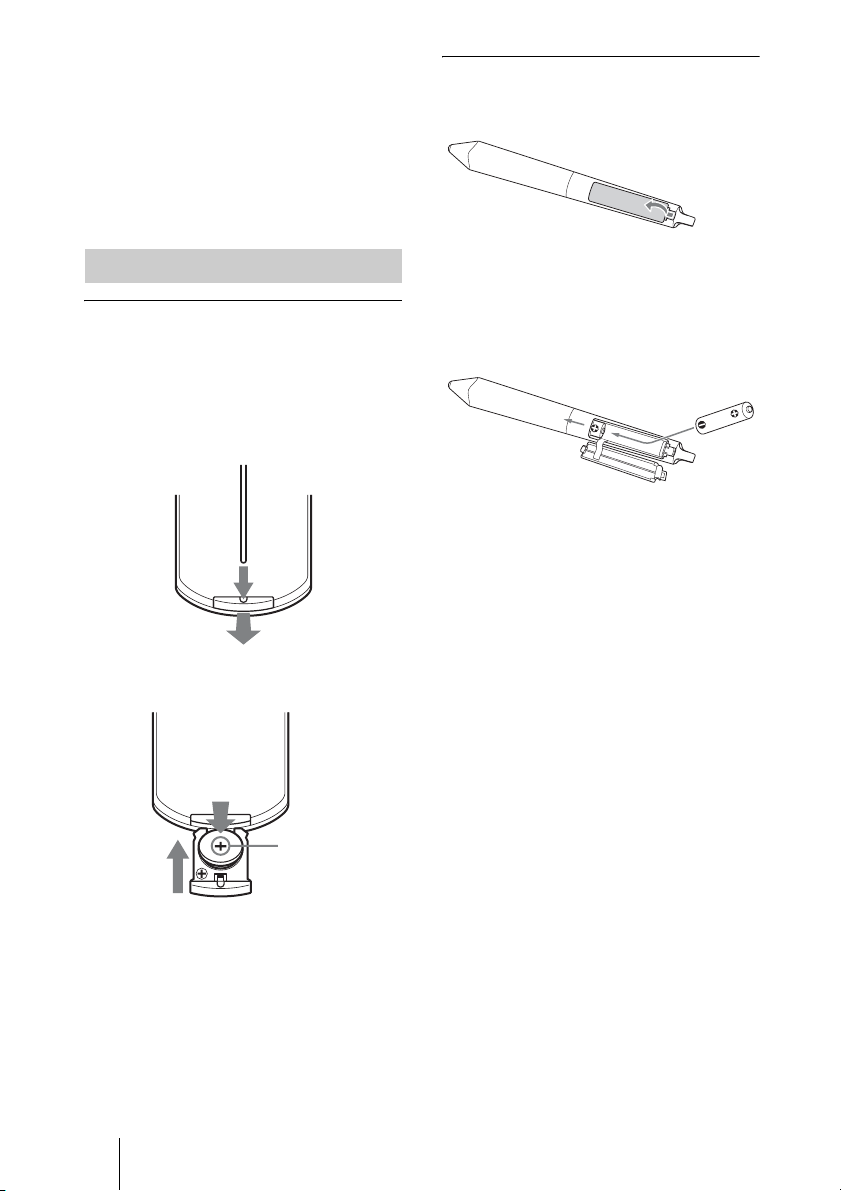

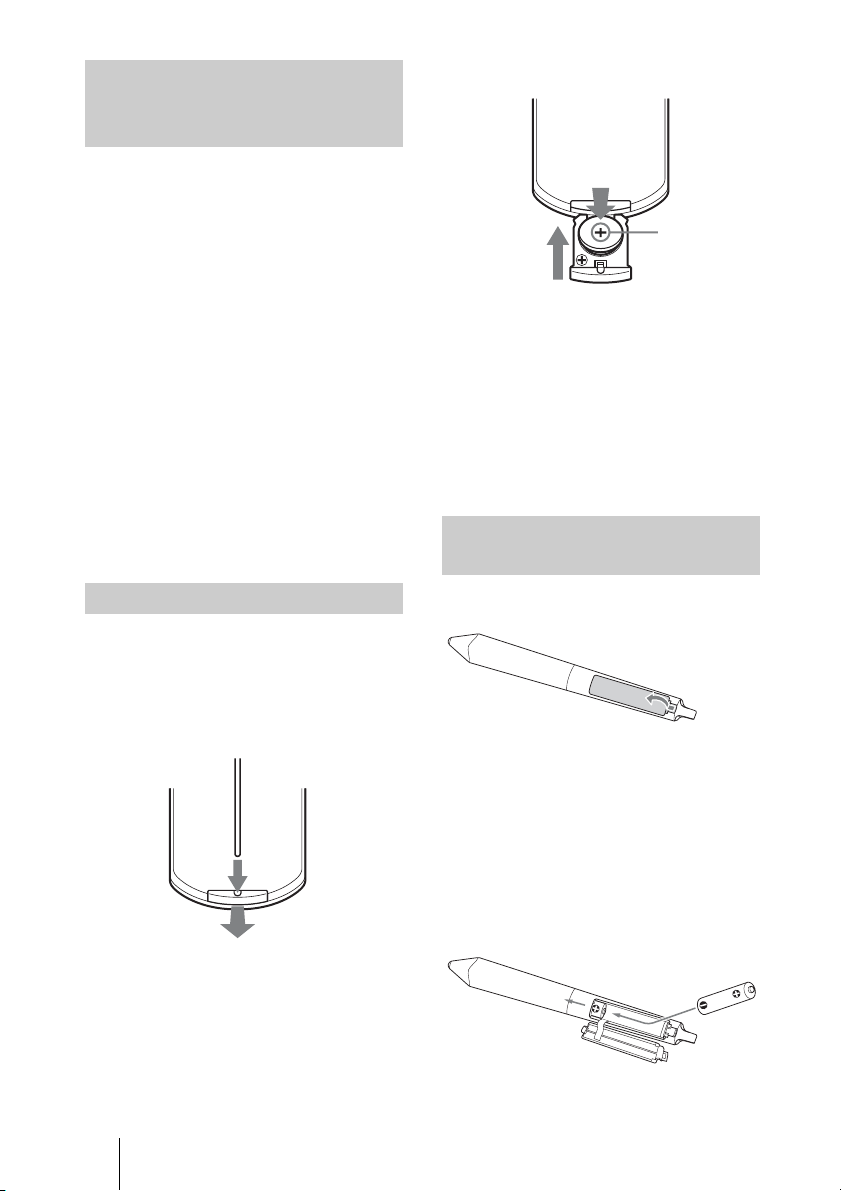

1 リチウム電池入れを引き出す。

図のように細い棒を差し込みながら、電池カバーを手前に引いてください。

3 リチウム電池入れを差し込む。

電池の使用について

リモコン（RM-PJ8）には、リチウム電池 CR2025が 1個必要です。破裂の原因となりますので、リチウム電池 CR2025以外は使わないでください。

インタラクティブペンデバイスに電池を入れる

1 電池カバーを外す

電池カバーはベルトにより本体につなげられています。カバーを開く際にはベルトが切れないよう注意してください。

2 電池を入れる

単 4 型乾電池（2 個）を入れてください。

付属品を確かめる

3 カバーを取り付ける。

Page 15

電池の使用について

インタラクティブペンデバイス（IFUPN200M/IFU-PN200S）には、単 4 型乾電池が 2 個必要です。破裂の原因となりますので、マンガン乾電池またはアルカリ乾電池以外は使わないでください。

電池については、「電池についての安全上のご注意」をよくお読みください。

注意

指定以外の電池に交換すると、破裂する危険があります。必ず指定の電池に交換してください。使用済みの電池は、国または地域の法令に従って処理してください。

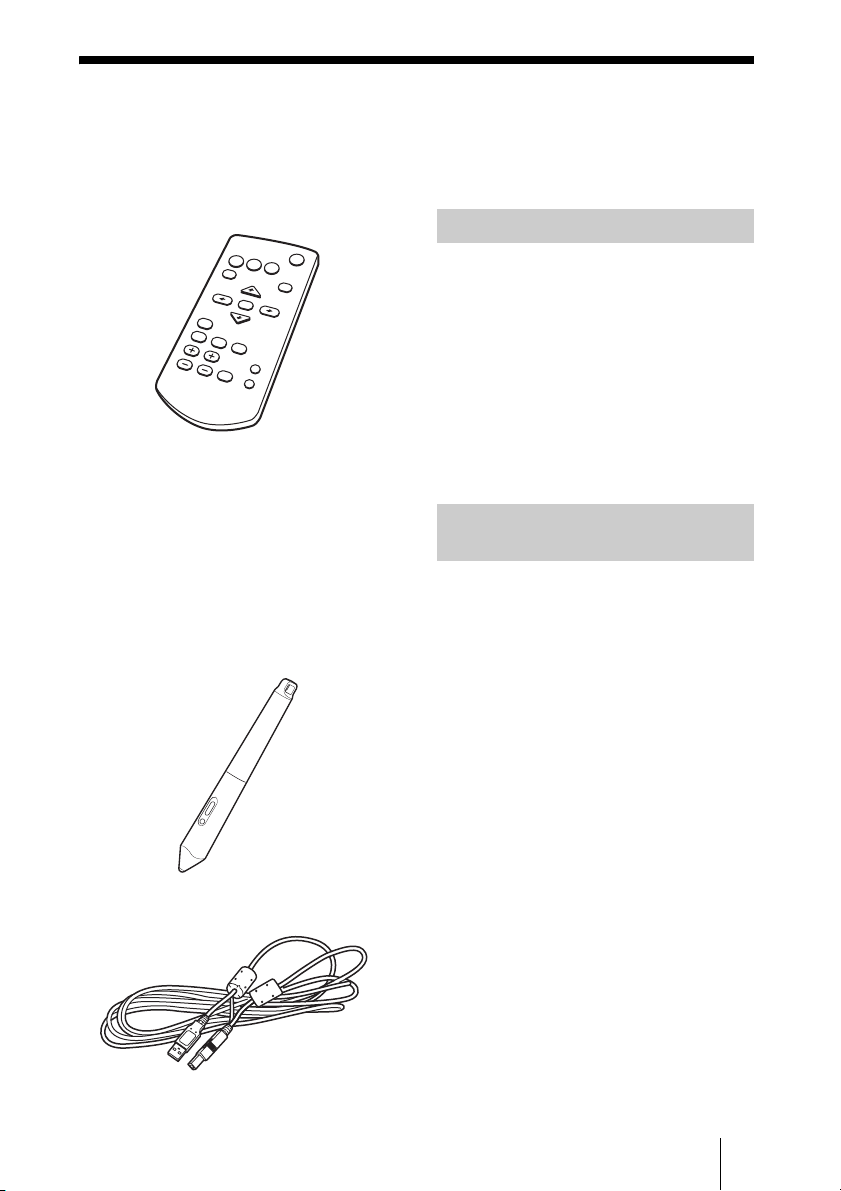

付属品を確かめる

Page 16

メニューの表示言語を切り替える

お買い上げ時は、メニュー画面やメッセージの表示言語が英語に設定されています。以下の手順で変更してください。

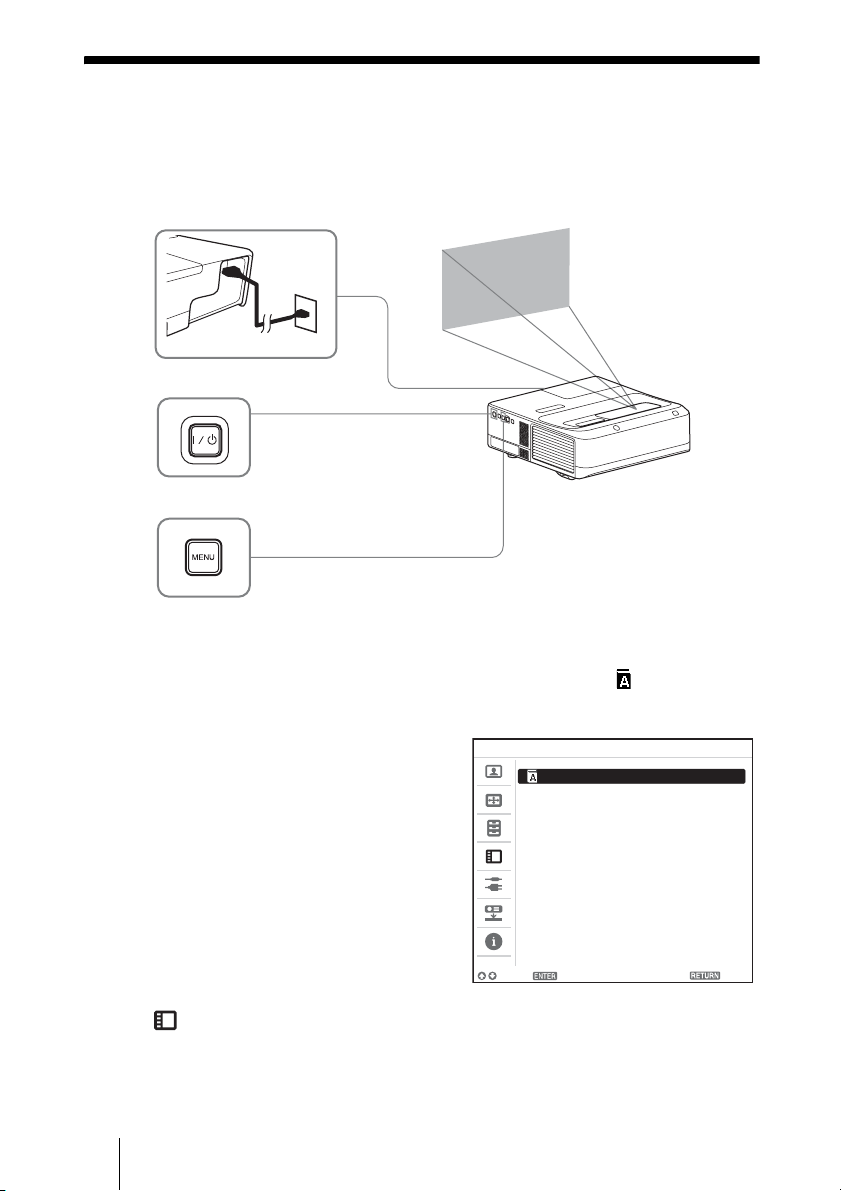

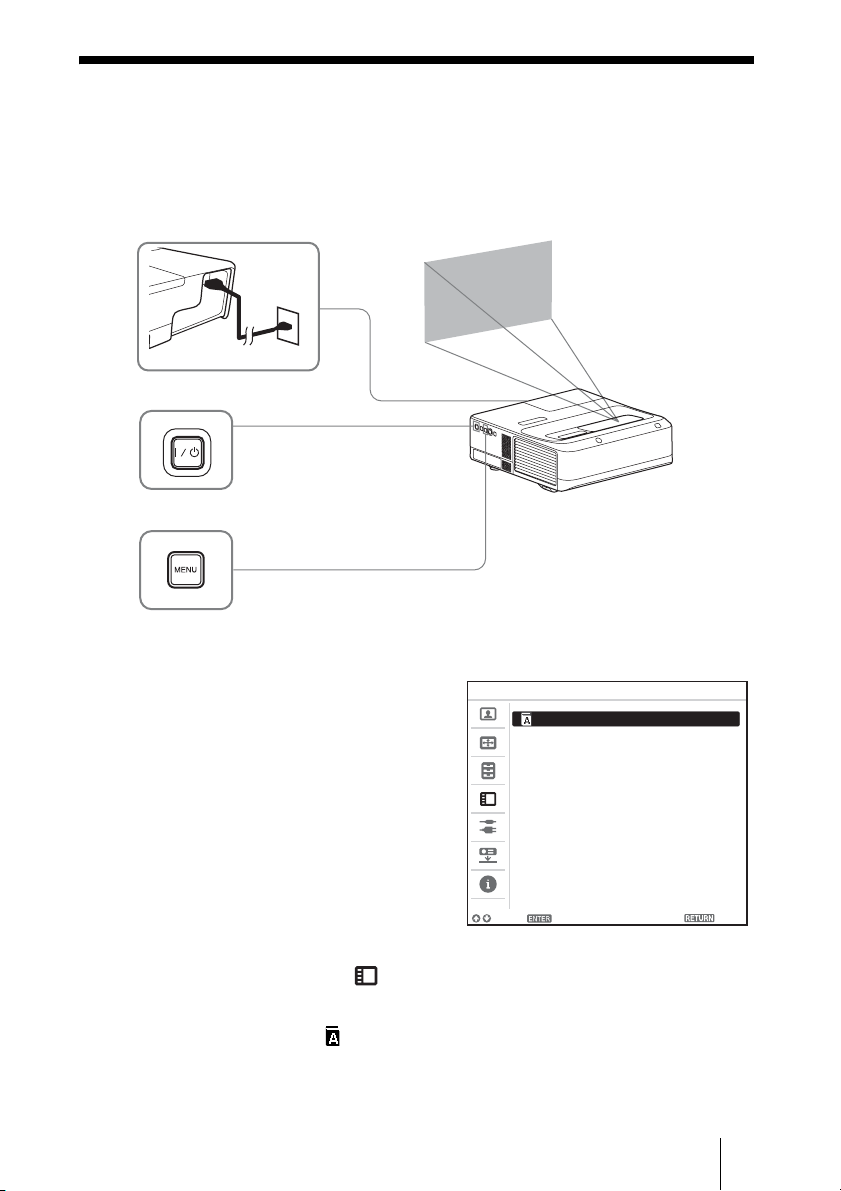

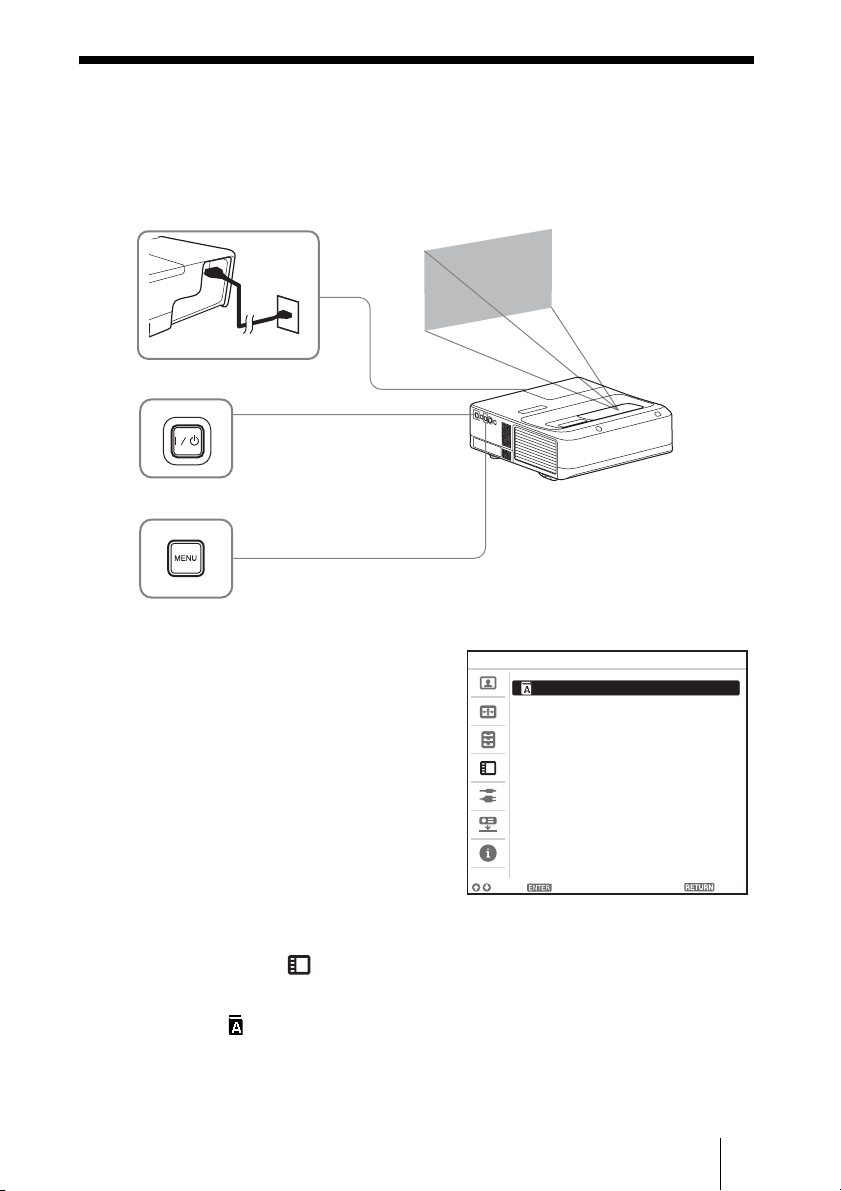

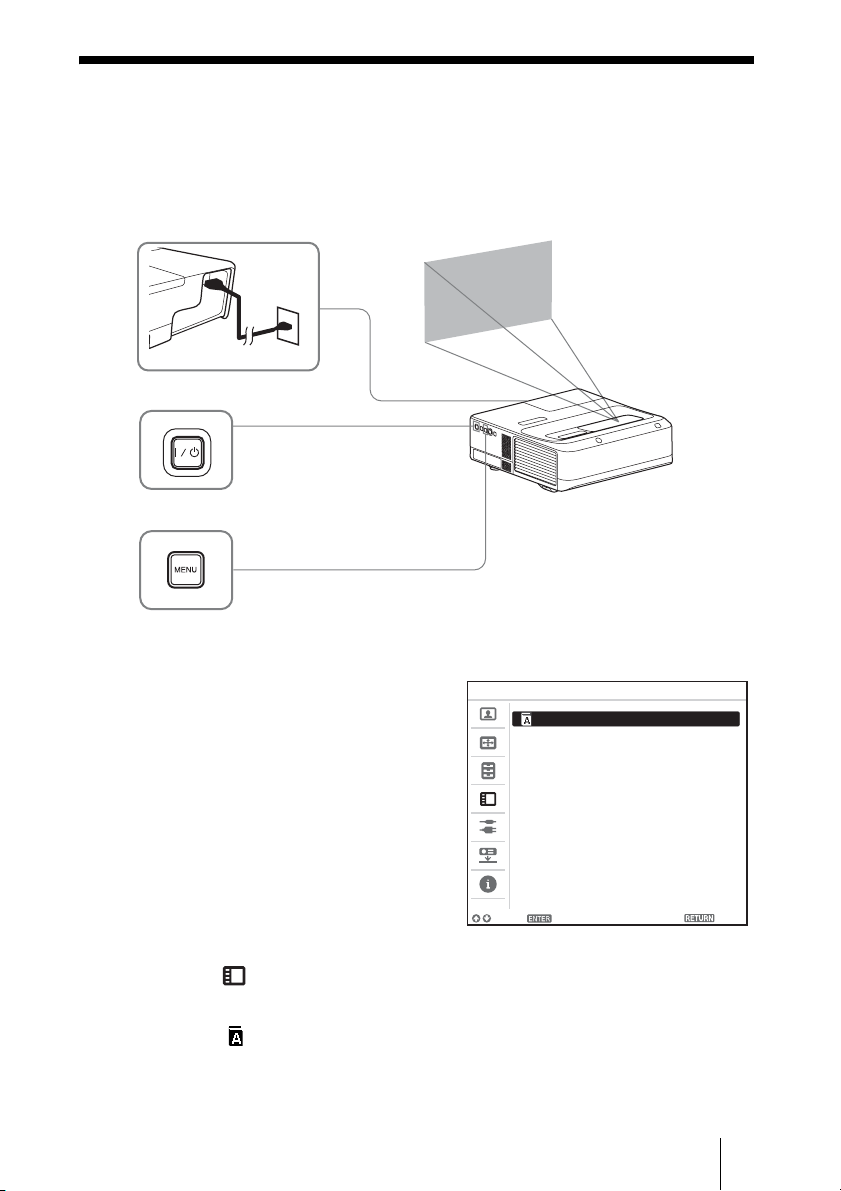

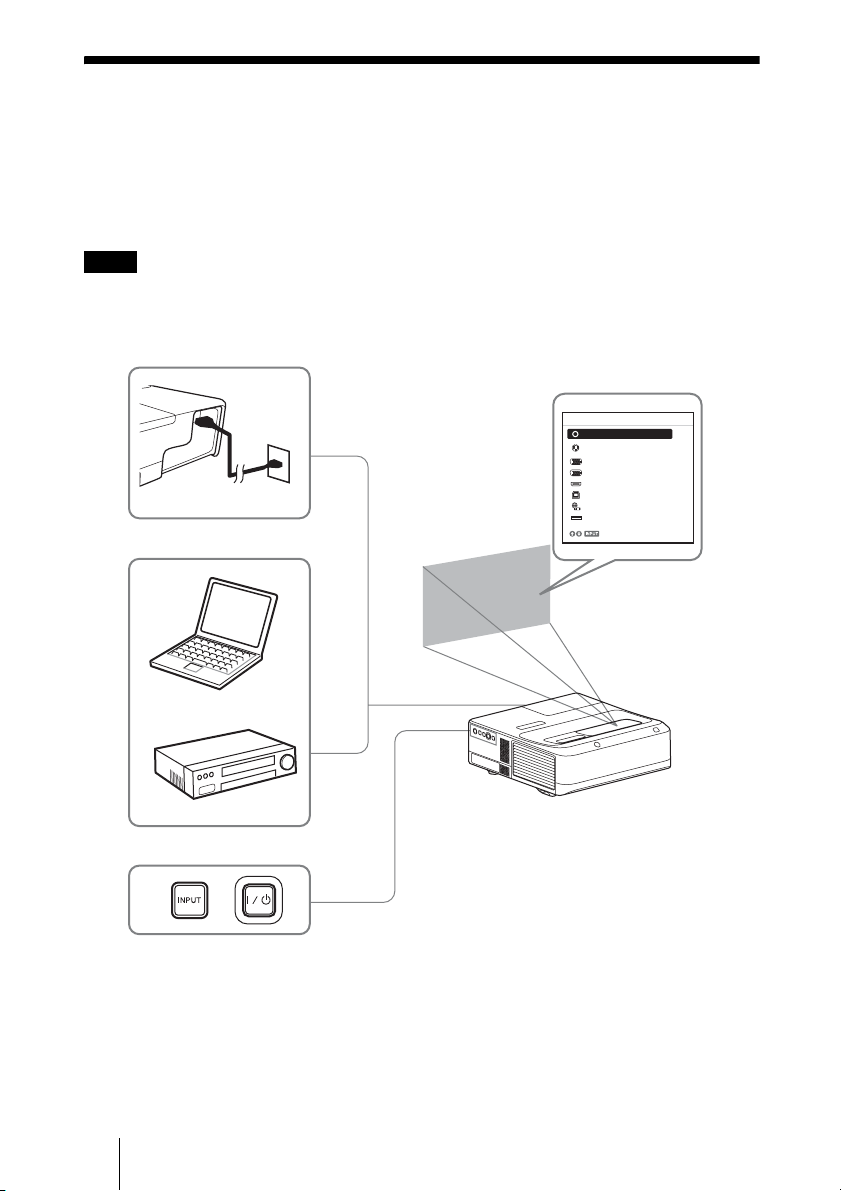

1 電源コードをコンセントに差し込

む。

2 ?/1 ボタンを押して、電源を入れ

る。

3 MENU ボタンを押して、メ

ニュー画面を表示する。

見えにくい場合は、画面のフォーカス、サイズ、位置を調整してください（19 ページ）。

4 表示言語を切り替える。

1 V または v を押して、Operation

（操作設定）を選び、

ENTER ボタンを押す。

メニューの表示言語を切り替える

2 V または v を押して、

「Language」（表示言語）を

選び、ENTER ボタンを押す。

Operation

Language English

Status OnStatus OnStatus Security Lock Off Panel Key Lock Off

Sel Set Back

3 V/v/B/b を押して、表示言語を

選び、ENTER ボタンを押す。

5 MENU ボタンを押し、メニュー

画面を消す。

Page 17

映像を投写する

プロジェクター（本機）は、スクリーンまでの距離（投写距離）によって投写される映像の大きさが変わります。スクリーンサイズに合うように本機を設置してください。投写距離と投写される映像の大きさについて詳しくは、「投写距離とレンズシフト量」をご覧ください。

ご注意

･超短焦点プロジェクターの特性上、投影する面に凹凸があると、画面が波打つ様に見

えることが有りますが、故障ではありません。

･画像を投影する際は平坦な面に投影してください。

電源コンセント

コンピューター

ビデオ機器

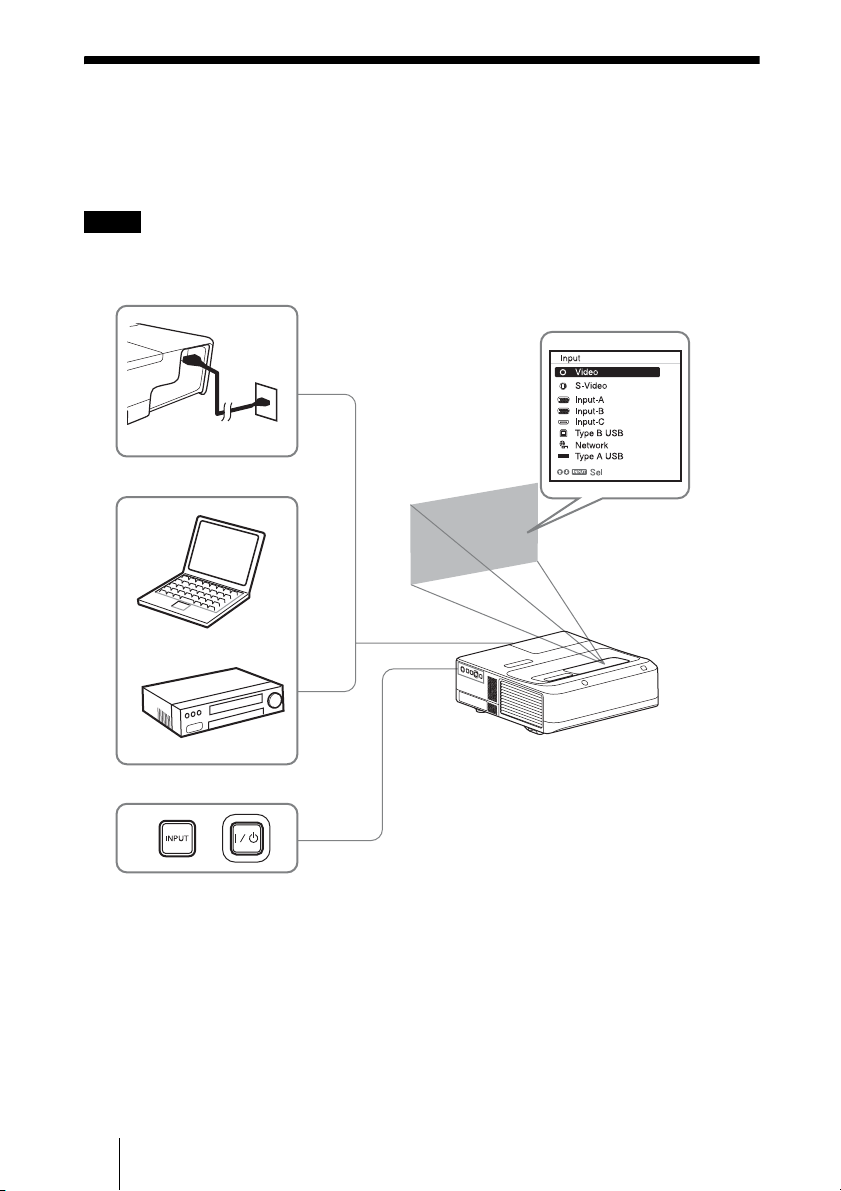

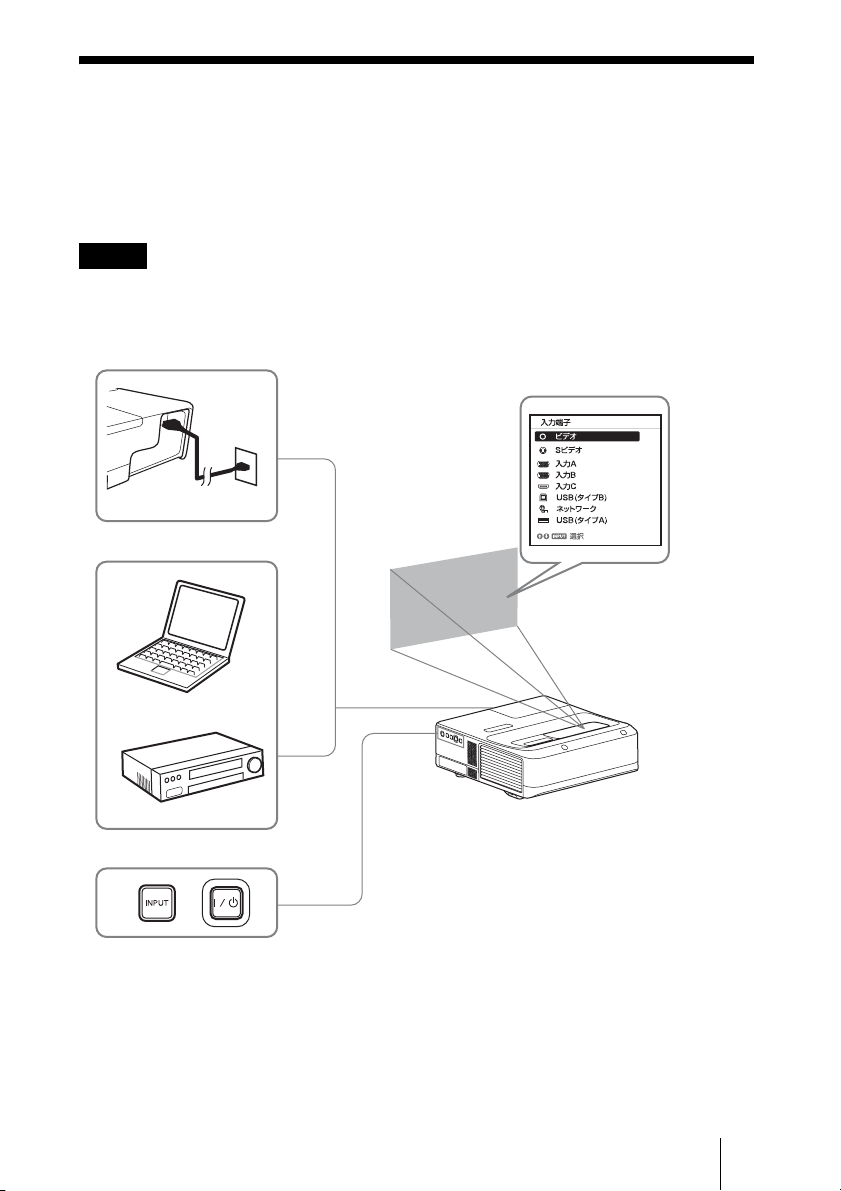

1 電源コードをコンセントに差し込

む。

2 再生する機器と接続する。

3 ?/1 ボタンを押して、電源を入れ

る。

4 再生する機器の電源を入れる。

映像を投写する

Page 18

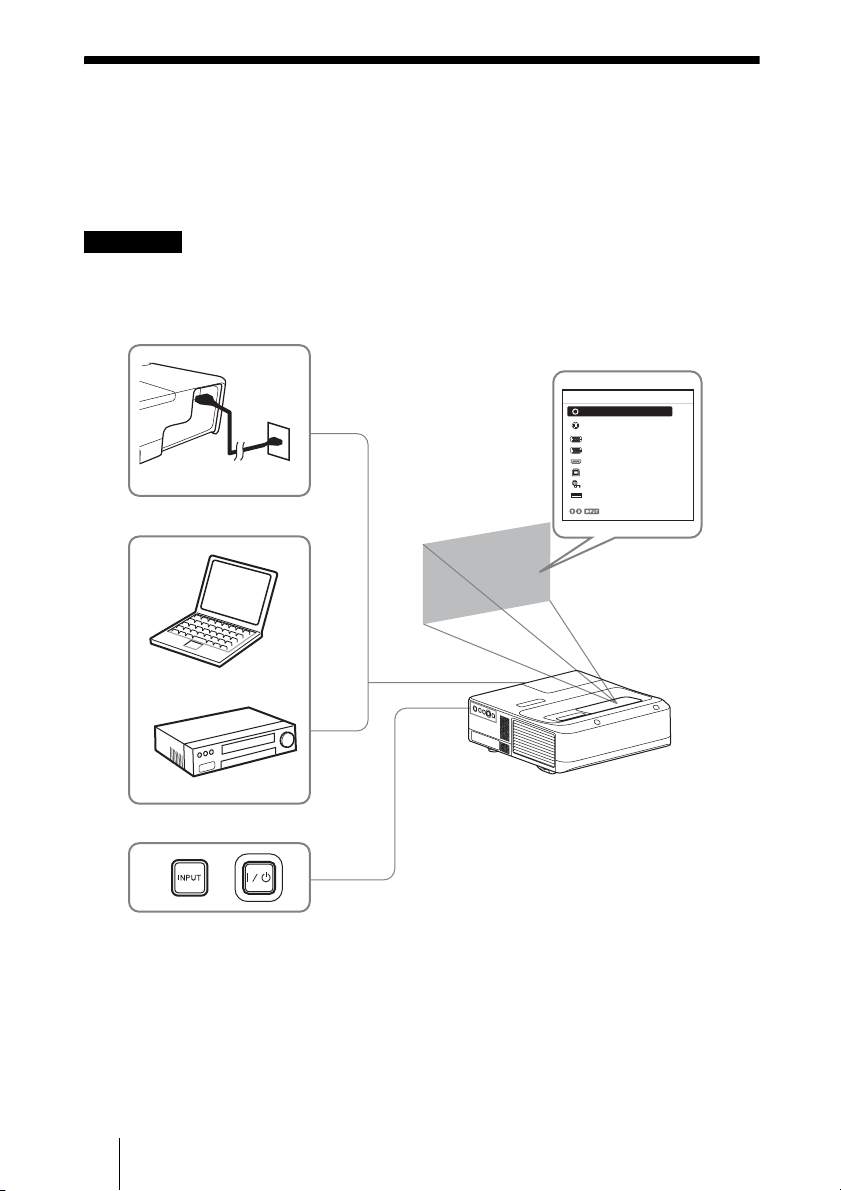

5 投写する映像を選ぶ。

本機の INPUTボタンを押すと、スクリーンに入力切換パレットが表示されます。INPUTボタンをくり返し押すか、または V/vボタンを押し、投写する映像を選びます。

6 コンピューター側で画面の出力先

を外部ディスプレイに変更する。

出力先の切り換えは、コンピューターによって異なります。

（例）

USBメモリー内の写真を投写する場合は、「USBMediaViewer機能」をご確認ください。USB経由で映像を投写する場合は、「USB経由での映像の投写」をご確認ください。ネットワーク経由でのプレゼンテーション機能を利用して映像を投写する場合は、「ネットワーク経由でのプレゼンテーション機能」をご確認ください。

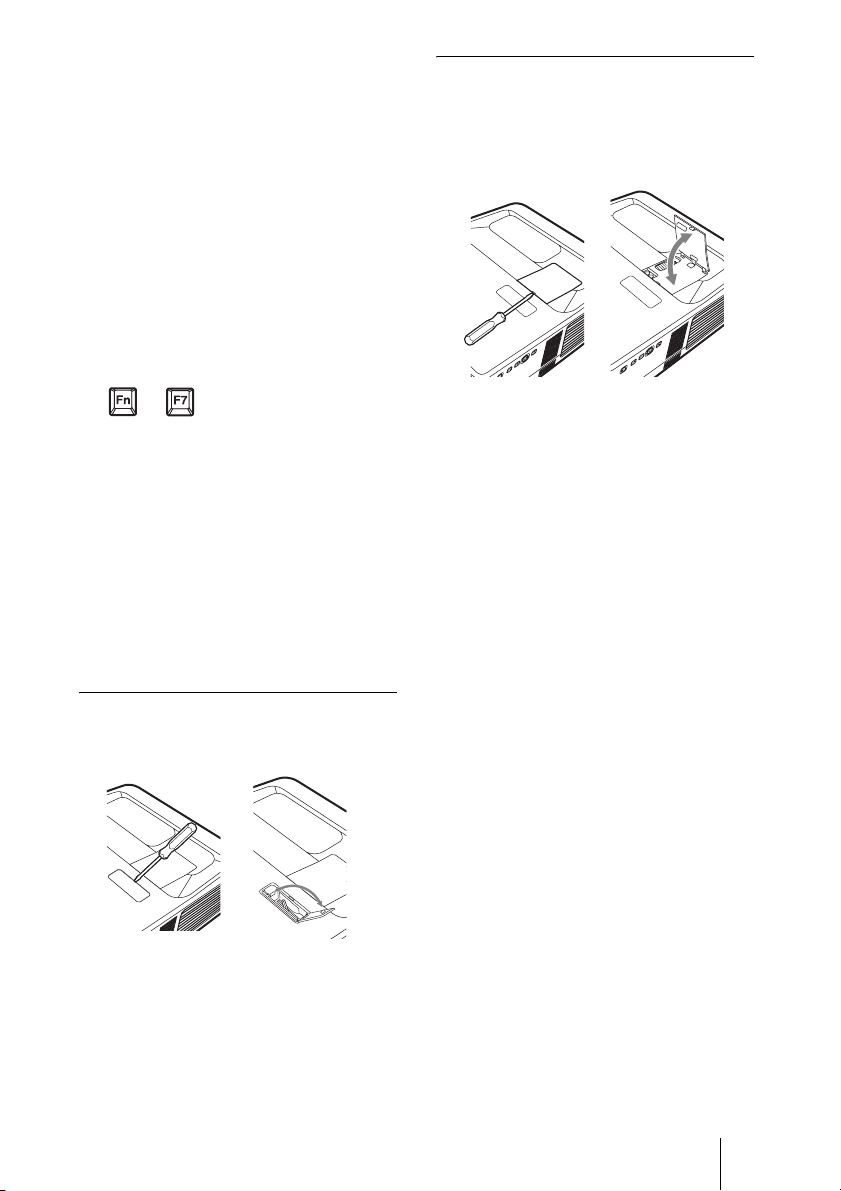

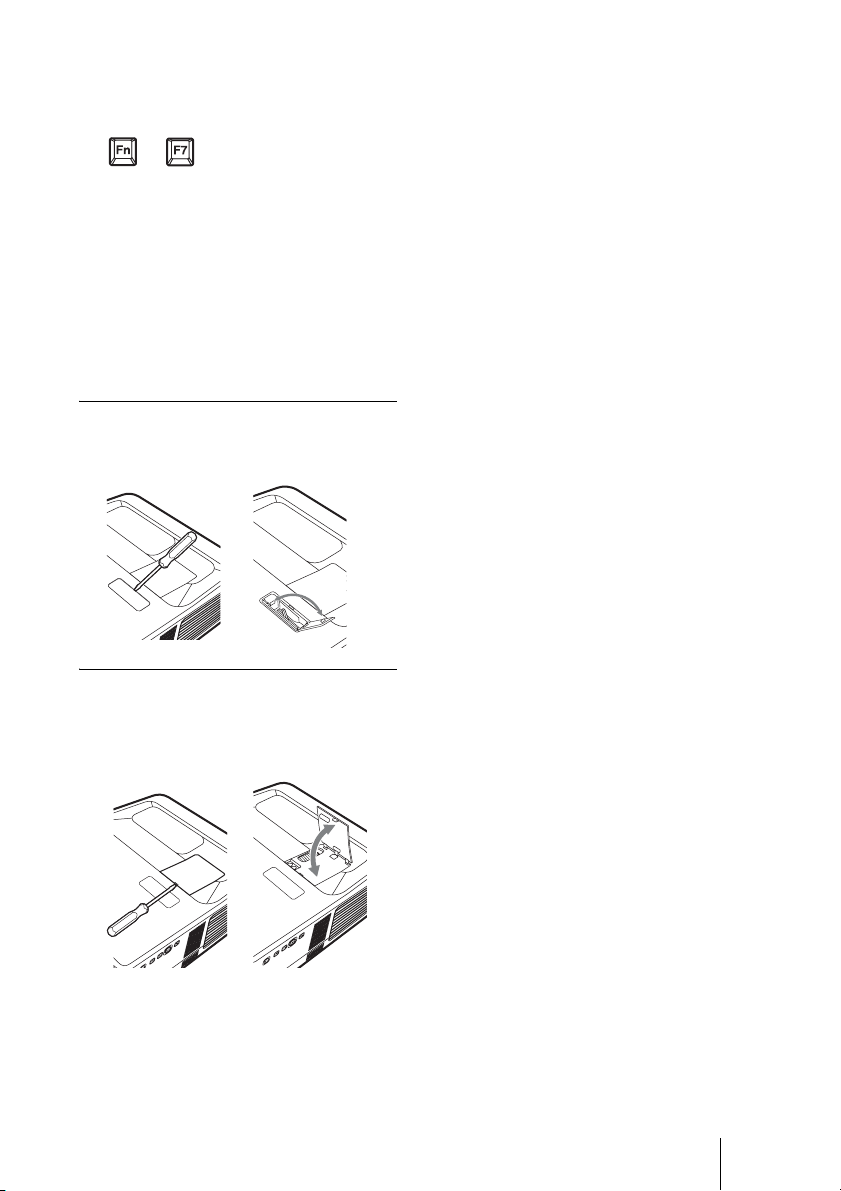

ズームレバーのカバーを開く

マイナスドライバー等を使用して、カバーを開いてください。

レンズシフトダイヤルのカバーを開く

マイナスドライバー等を使用して、カバーを開いてください。

7 画面のフォーカス、サイズ、位置

を調整する（19 ページ）。

映像を投写する

Page 19

映像を調整する

画面のフォーカス

（フォーカス）

フォーカスリング

画面のサイズ

（ズーム）

ズームレバー

映像を投写する

Page 20

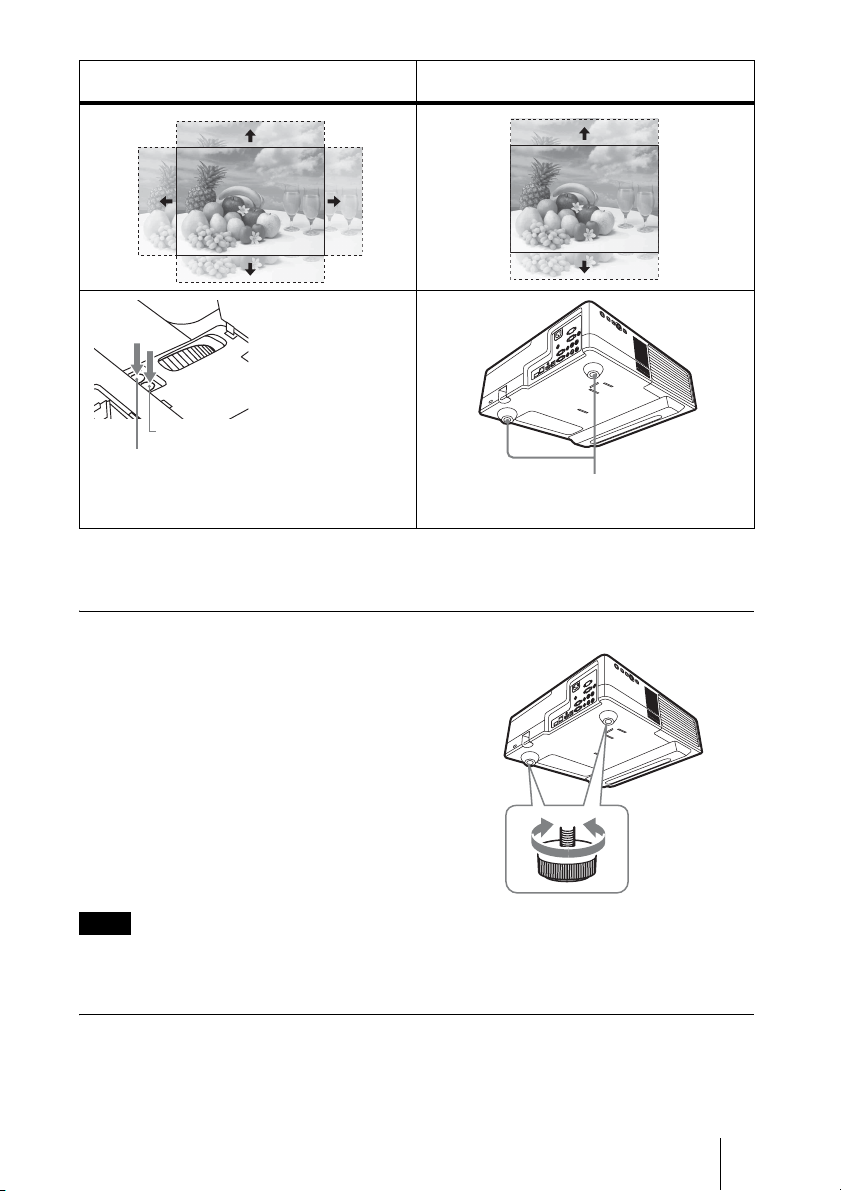

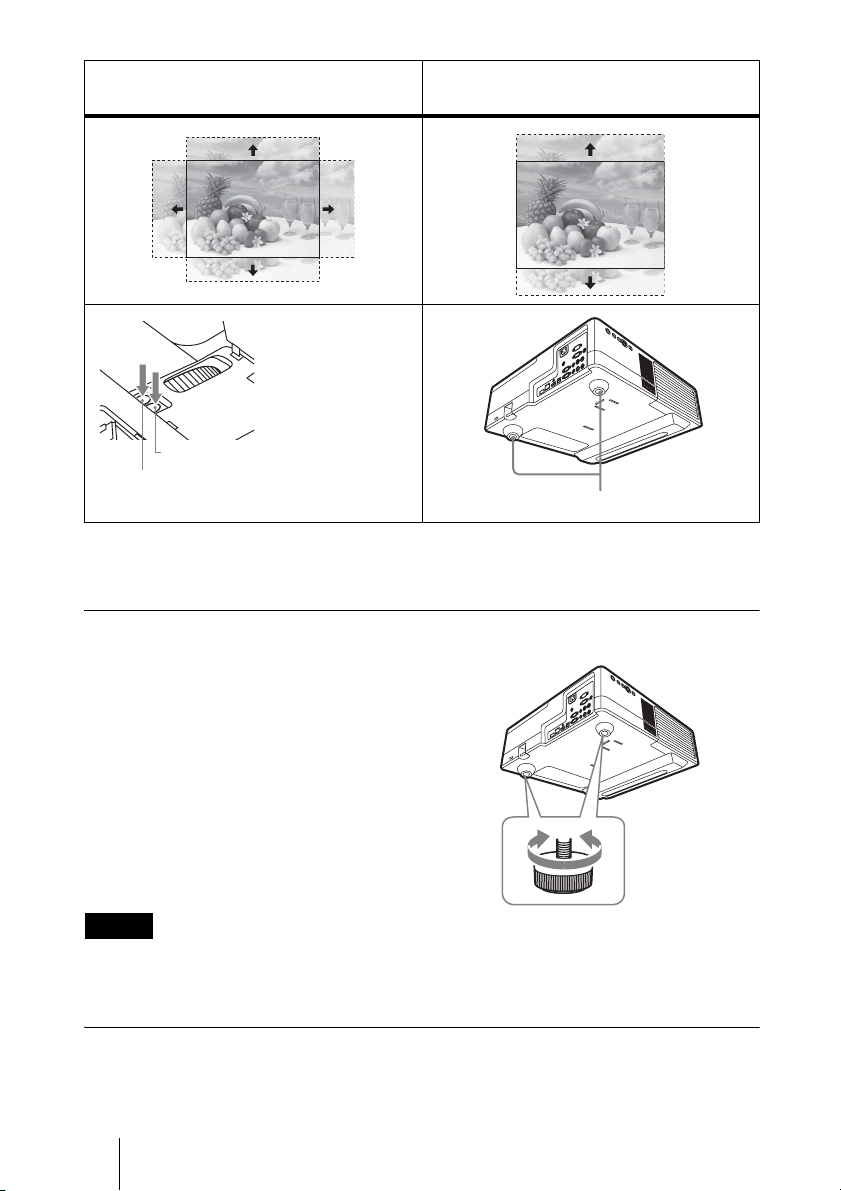

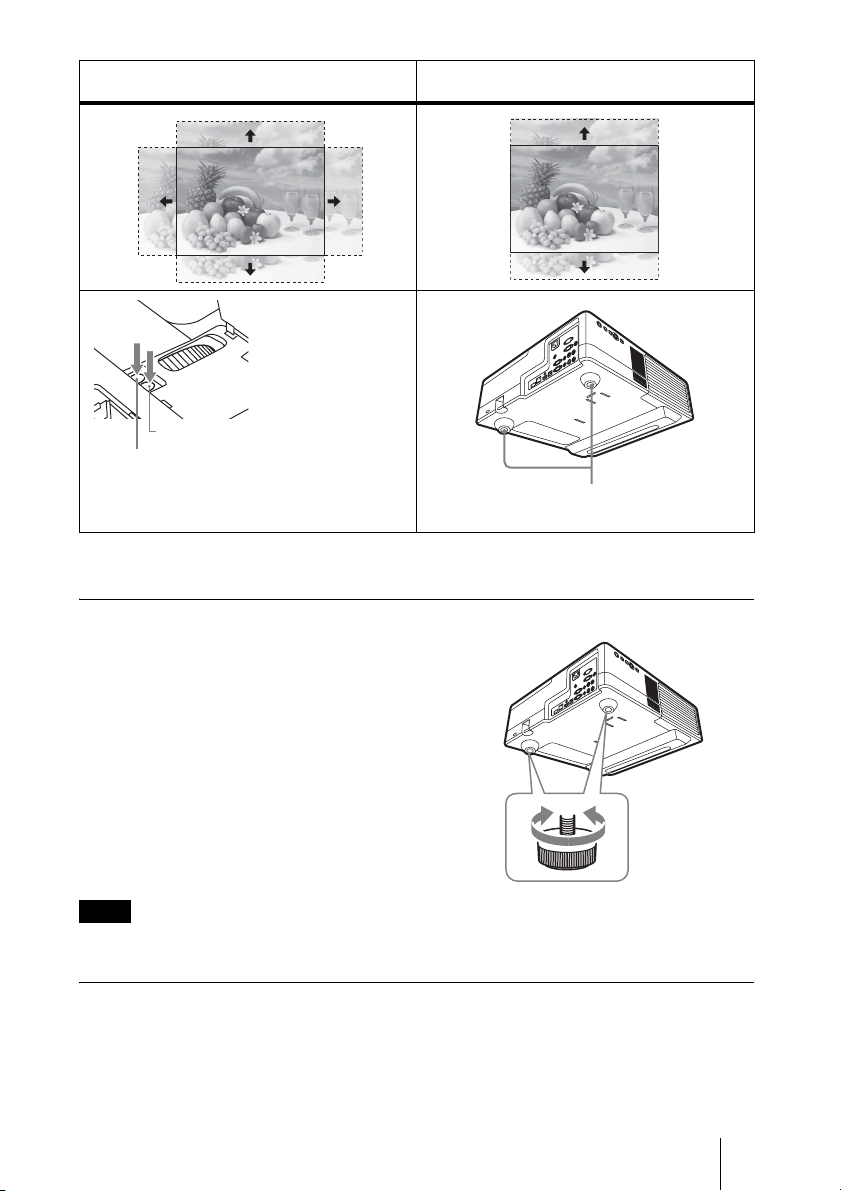

画面の位置

（レンズシフト）

画面の位置

調整の際はマイナスドライバー等で各ダイヤルを回してください。*

レンズシフトダイヤル V

レンズシフトダイヤル H

脚

* 指定された量以上に、レンズシフトを調整しないでください。故障の原因となりま

す。詳細は、「投写距離とレンズシフト量」をご覧ください。

脚による微調整

脚を回して高さを微調整することができます。脚を使ってプロジェクターの傾きをかえることにより投写される画面の位置を調整します。

ご注意

･脚を調整するときは、手をはさまないようにしてください。･脚を出した状態で、本機を上から強く押さえないでください。

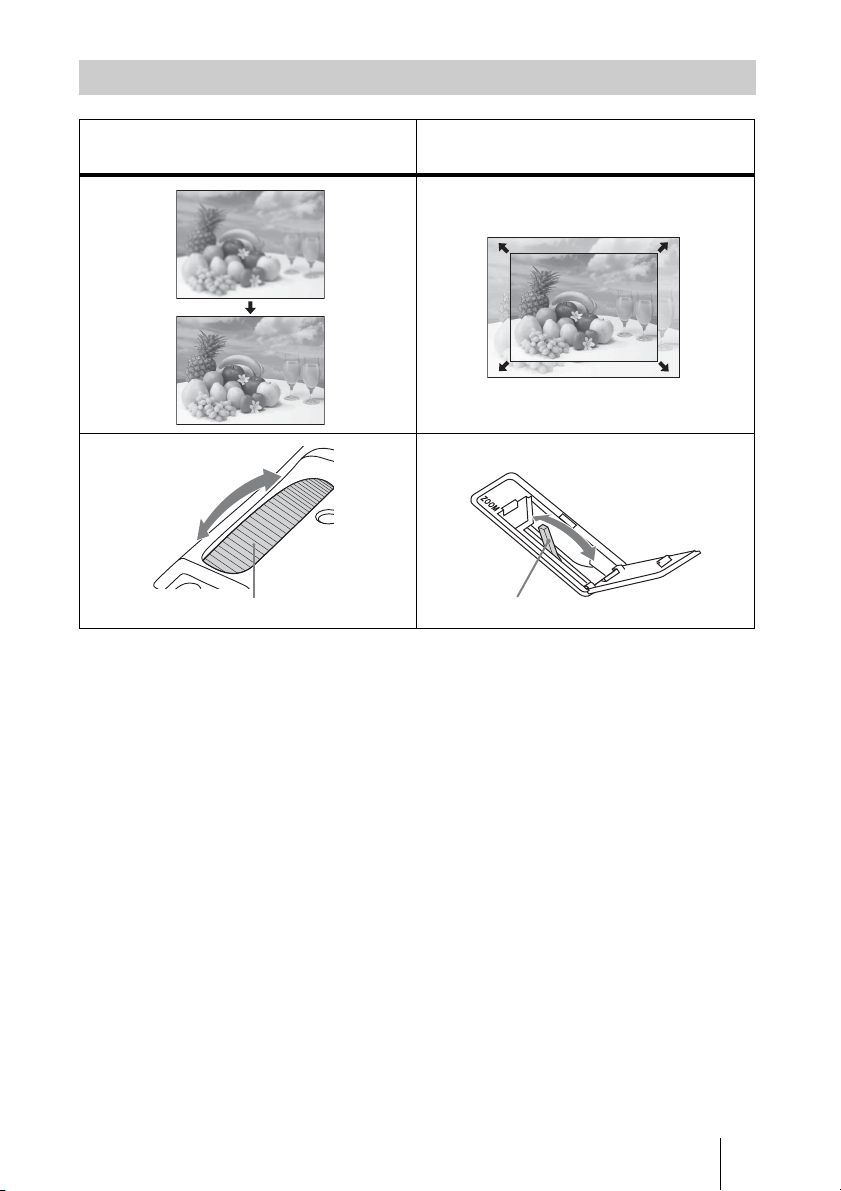

投写画面の縦横比を変更する

リモコンの ASPECT ボタンを押すと投写画面の縦横比が切り換わります。メニューの画面モードのアスペクトからも設定できます。

映像を投写する

Page 21

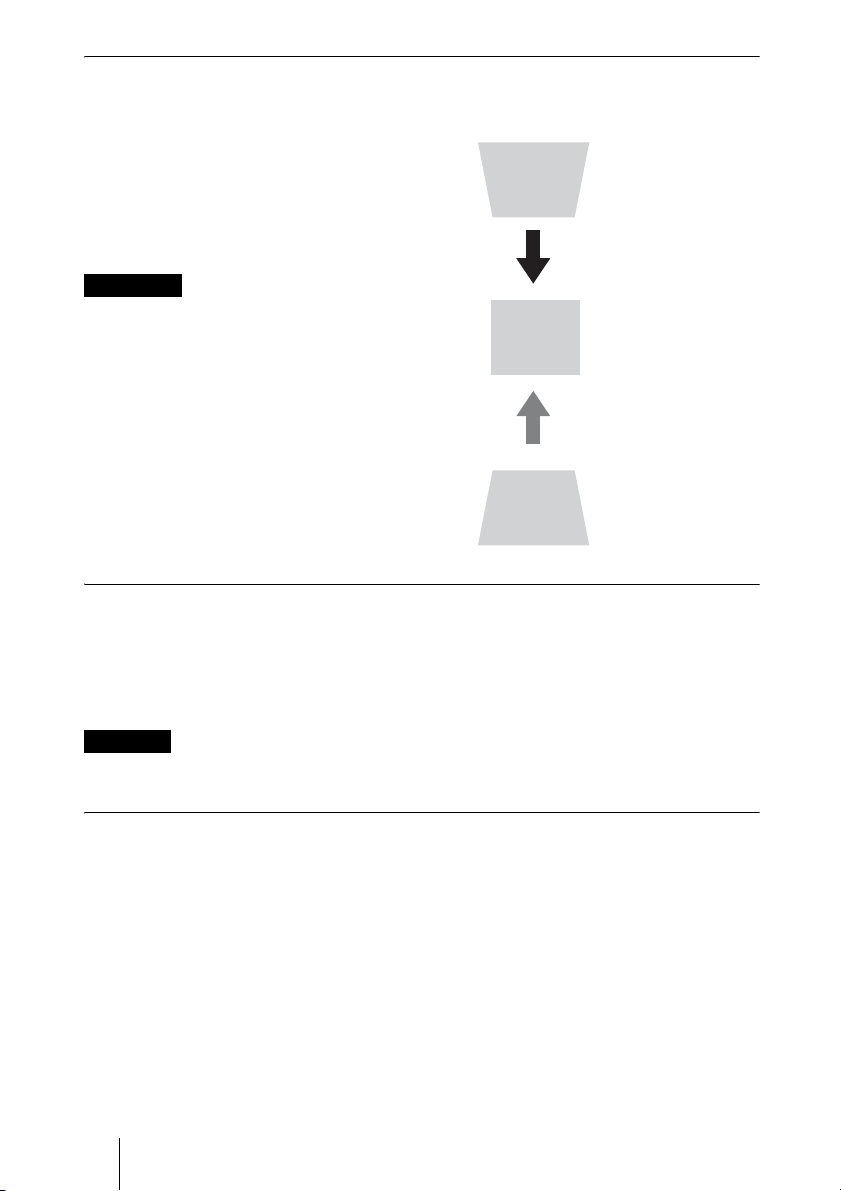

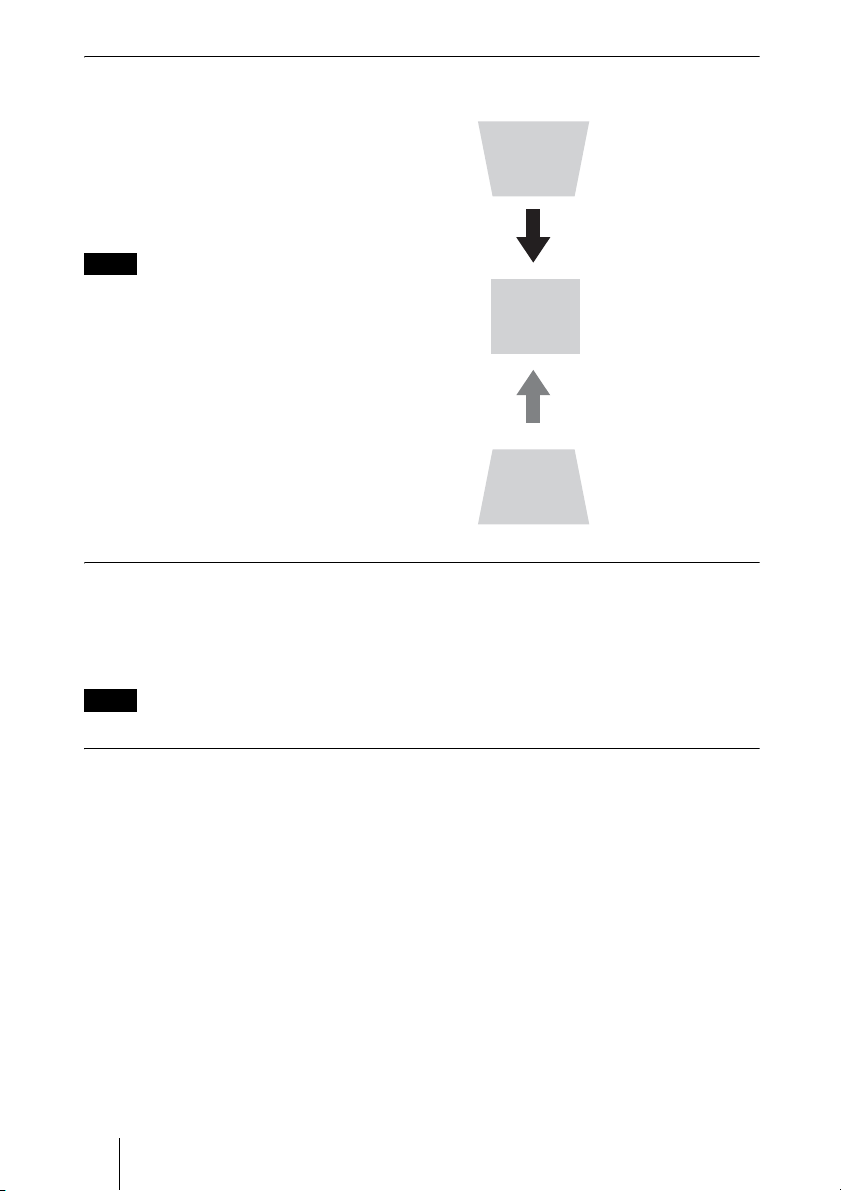

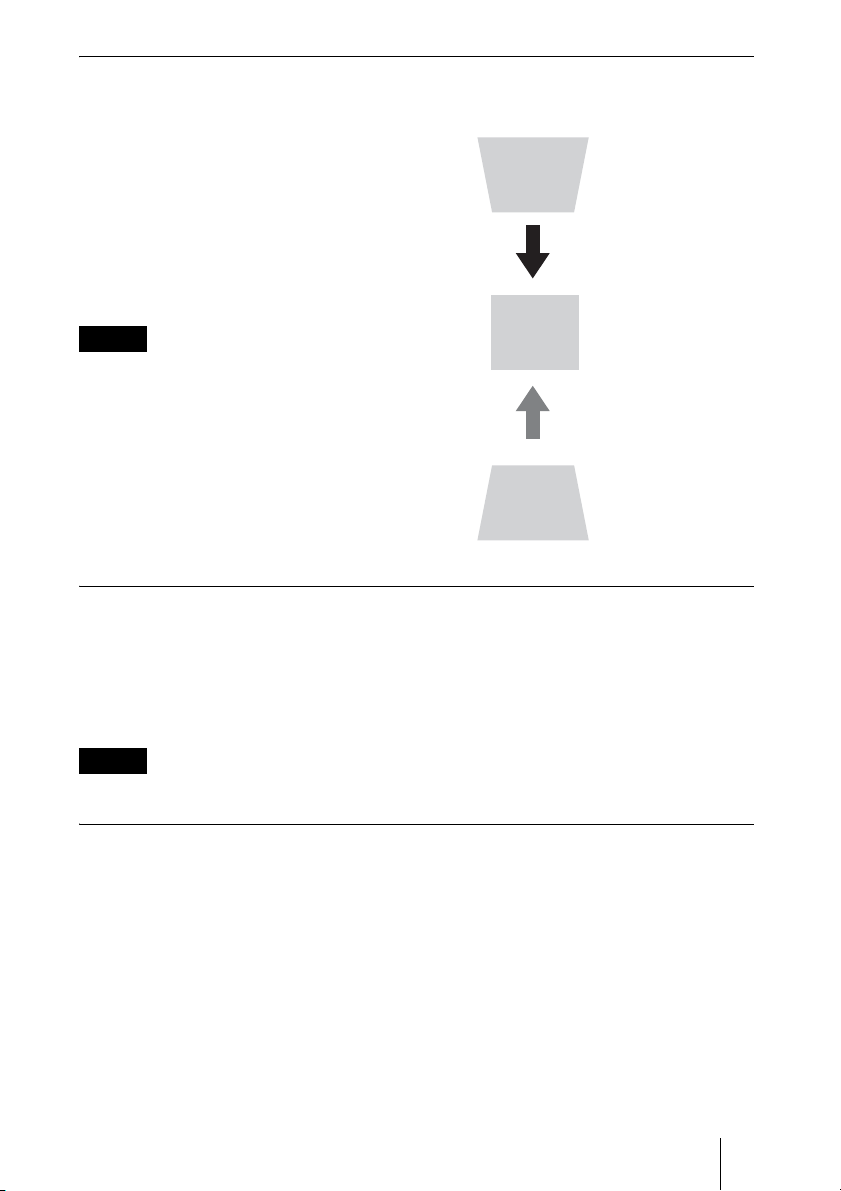

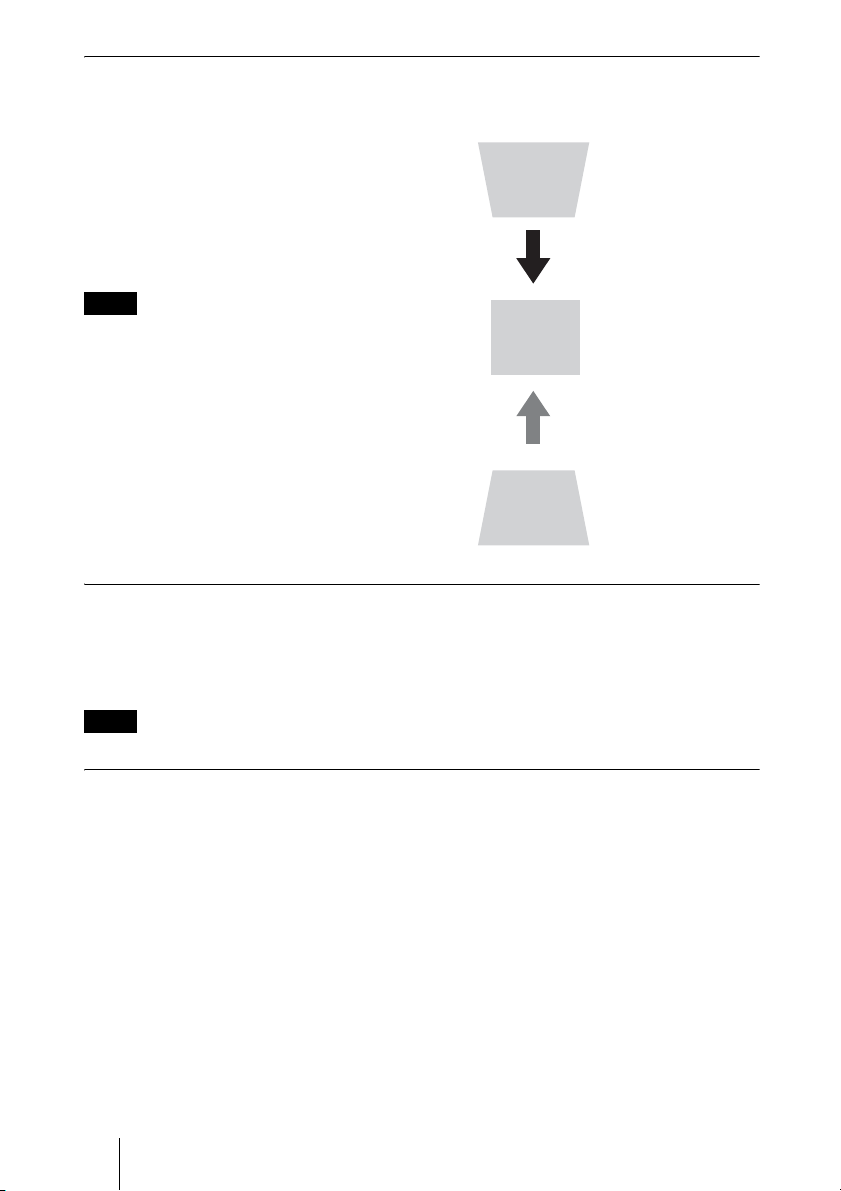

台形になった画面を補正する（キーストーン補正）

画面が台形になった場合は手動でキーストーン補正を行ってください。

1 リモコンの KEYSTONE ボタンもし

くは設置設定の V キーストーンを選び、調整メニューを表示する。

2 V/v/B/b で数値を調整する。数値が

プラス方向に大きくなると画面の上側の幅が小さくなり、マイナス方向に大きくなると画面の下側の幅が小さくなります。

ご注意

･キーストーン補正は電子的な補正のた

め、画像が劣化する場合があります。

･レンズシフト調整の位置によっては、

キーストーン補正を行うとオリジナル画像のアスペクト比（縦横比）が維持できない、または画像に歪みが生じる場合があります。

数値をプラス方向に大きくする

数値をマイナス方向に大きくする

パターンを表示する

リモコンの PATTERNボタンを押すと、投写画面上に調整用パターンまたは格子パターンを表示することができます。繰り返し PATTERNボタンを押すと、元の画面に戻ります。格子パターンは、パソコンを使用せずにホワイトボードや黒板に文字や図形を描く際も、補助線として利用します。

ご注意

USB（タイプ A）、USB（タイプ B）、ネットワーク入力選択時は使用できません。

コンピューター信号入力時に投写画面のフェーズ、ピッチ、シフトを自動調整する（オートピクセルアライメント（APA））

リモコンの APA ボタンを押します。調整中にもう一度押すと、調整が取り消されます。画面モードからも実行できます。機能設定のスマート APA で「入」を選ぶと、信号が入力されると自動的に APA を実行します。

映像を投写する

Page 22

電源を切る

1 本体またはリモコンの ?/1 ボタンを押す。

シャットダウンが開始され、電源がオフされます。10 秒以内に ?/1 ボタンをもう一度押すとすぐに電源がオンの状態に復帰します。

2 電源コードを抜く。

確認メッセージを出さずに電源を切るには

本体の ?/1 ボタンを数秒間押し続けてください。

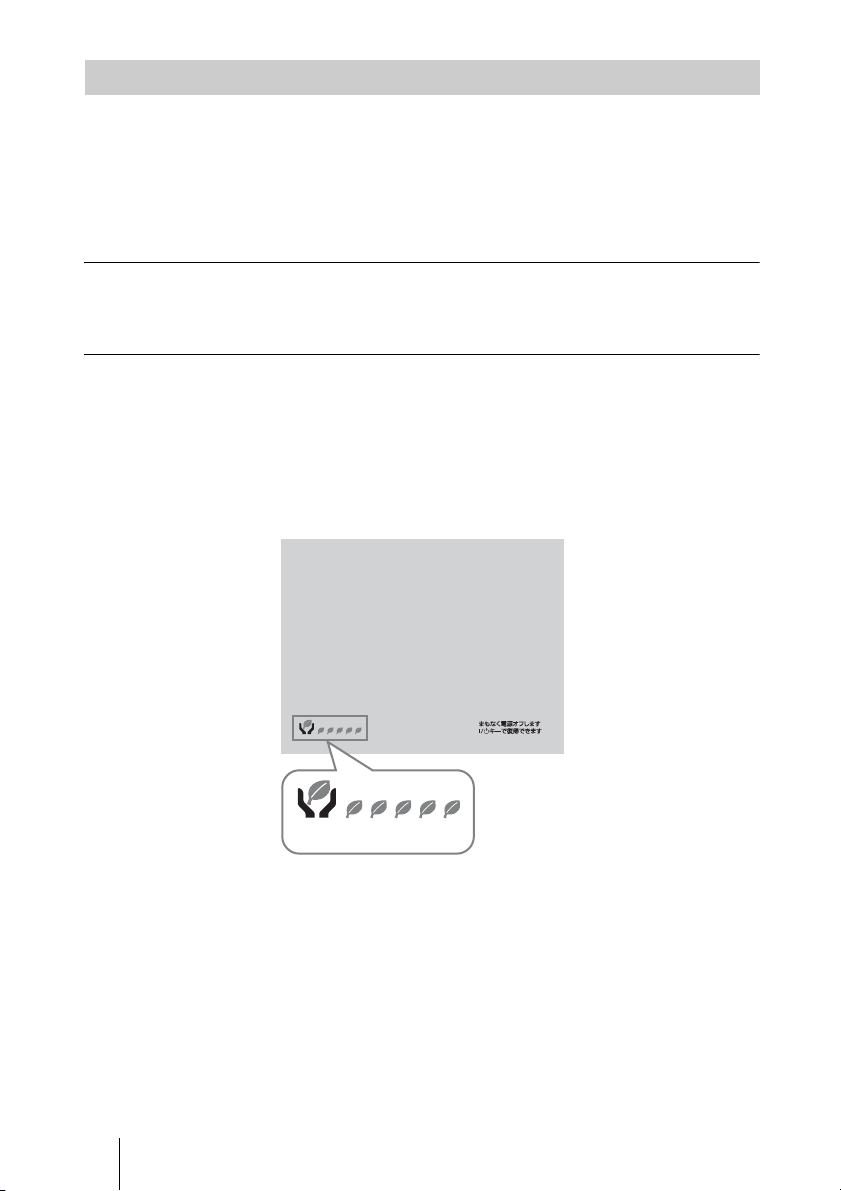

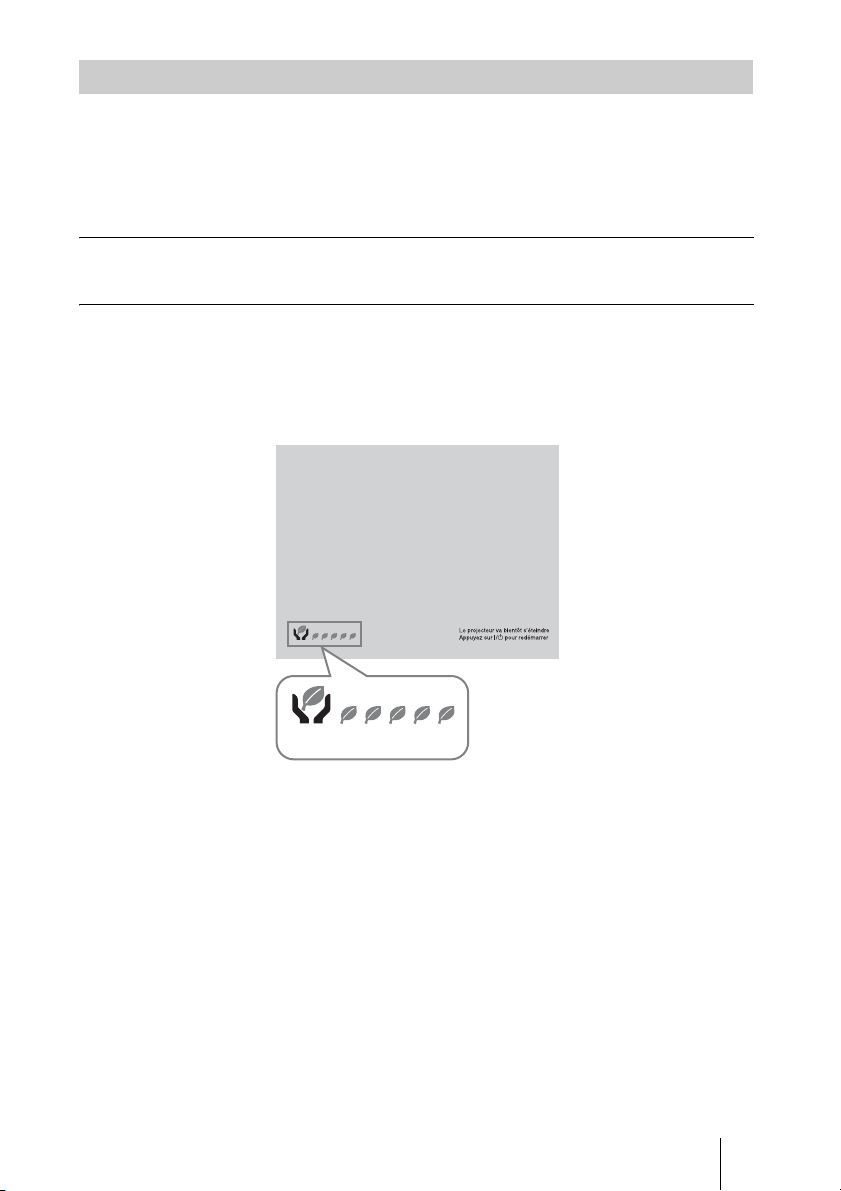

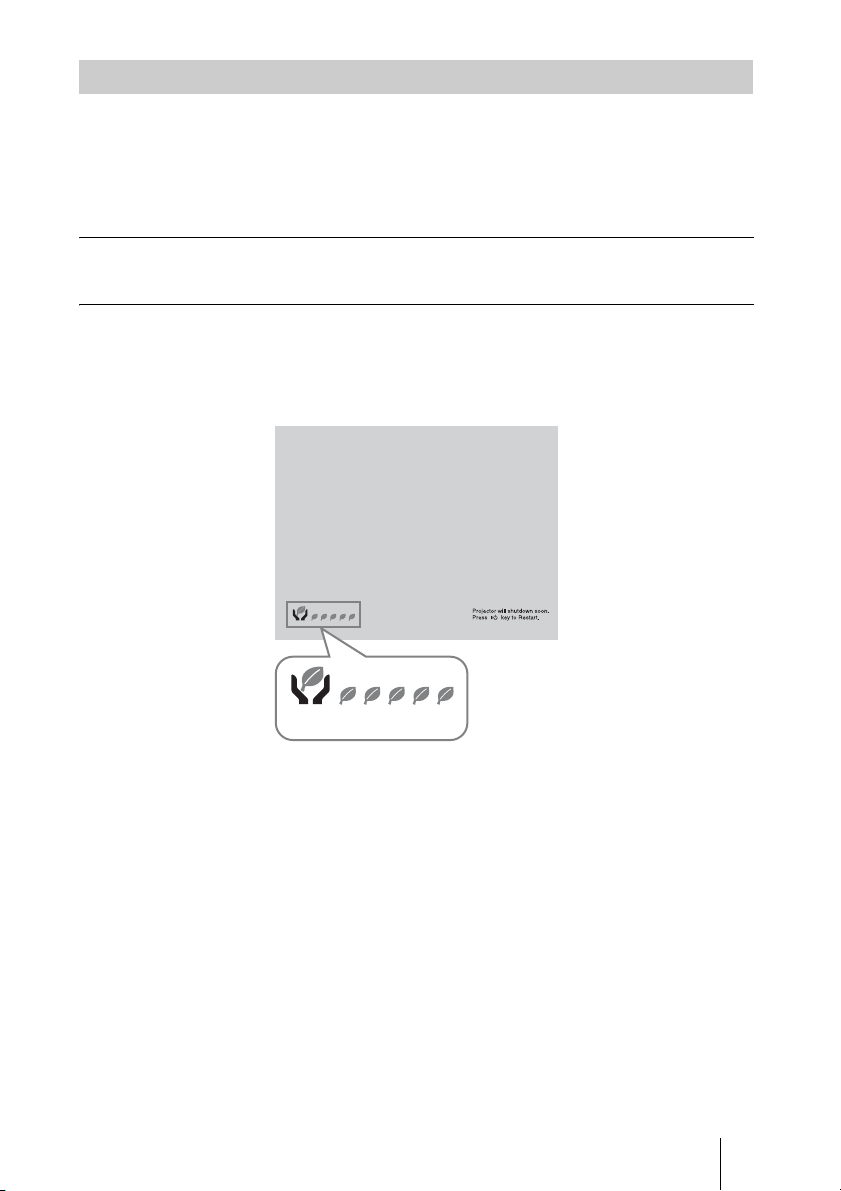

ECO ゲージ

本機の ECO機能が効果的に活用されたかを表す指標です。

（ECO 機能については、「ECO モードボタン」、「省エネ設定」をご覧ください。）

ECO 機能の設定により省電力が達成された度合いによって、シャットダウン時に葉マークの枚数で表示されます。

映像を投写する

ECOゲージ

Page 23

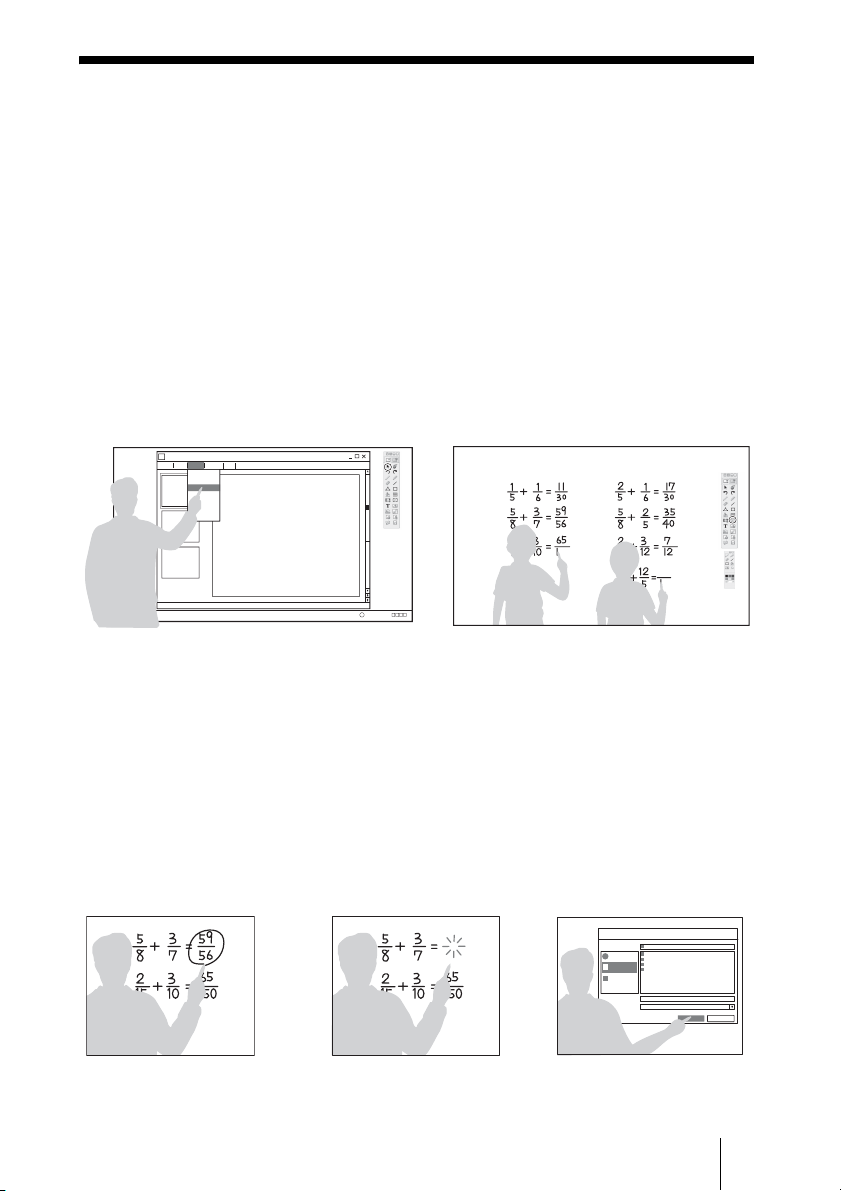

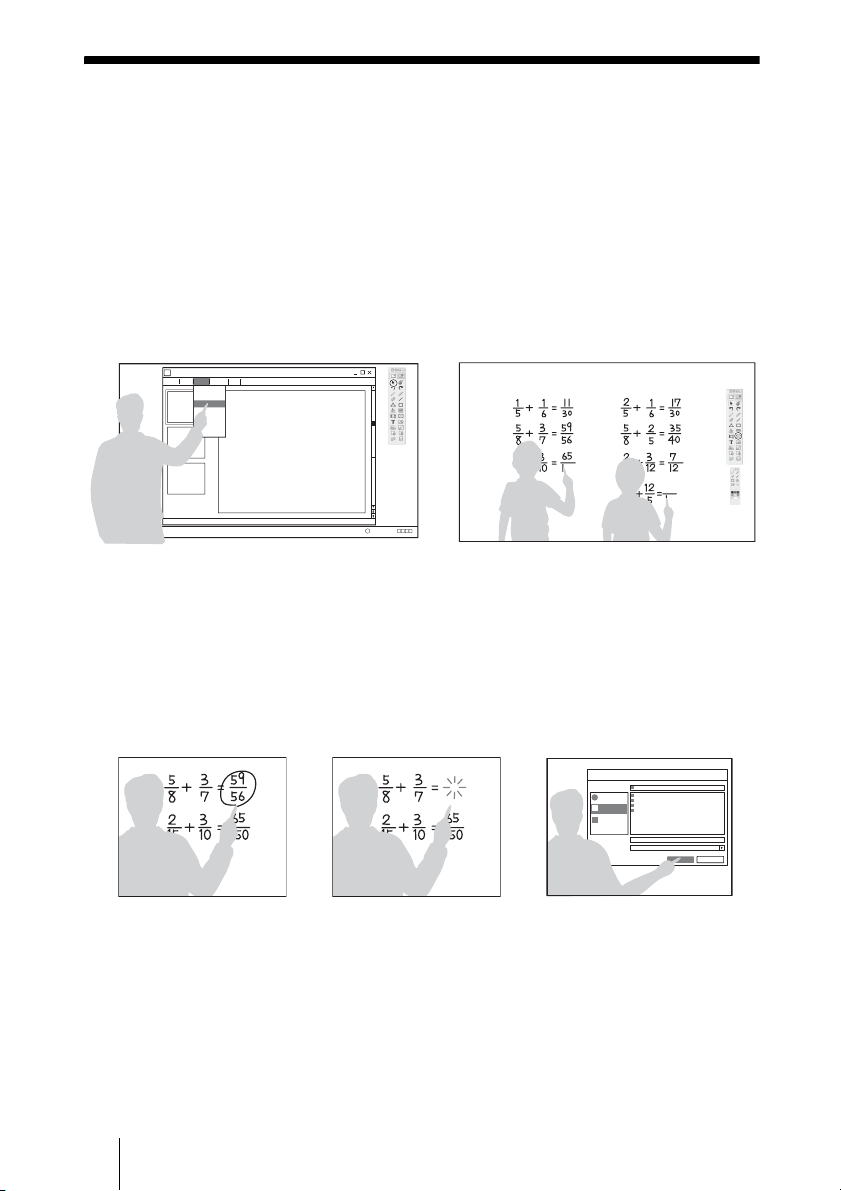

インタラクティブ機能を使用する

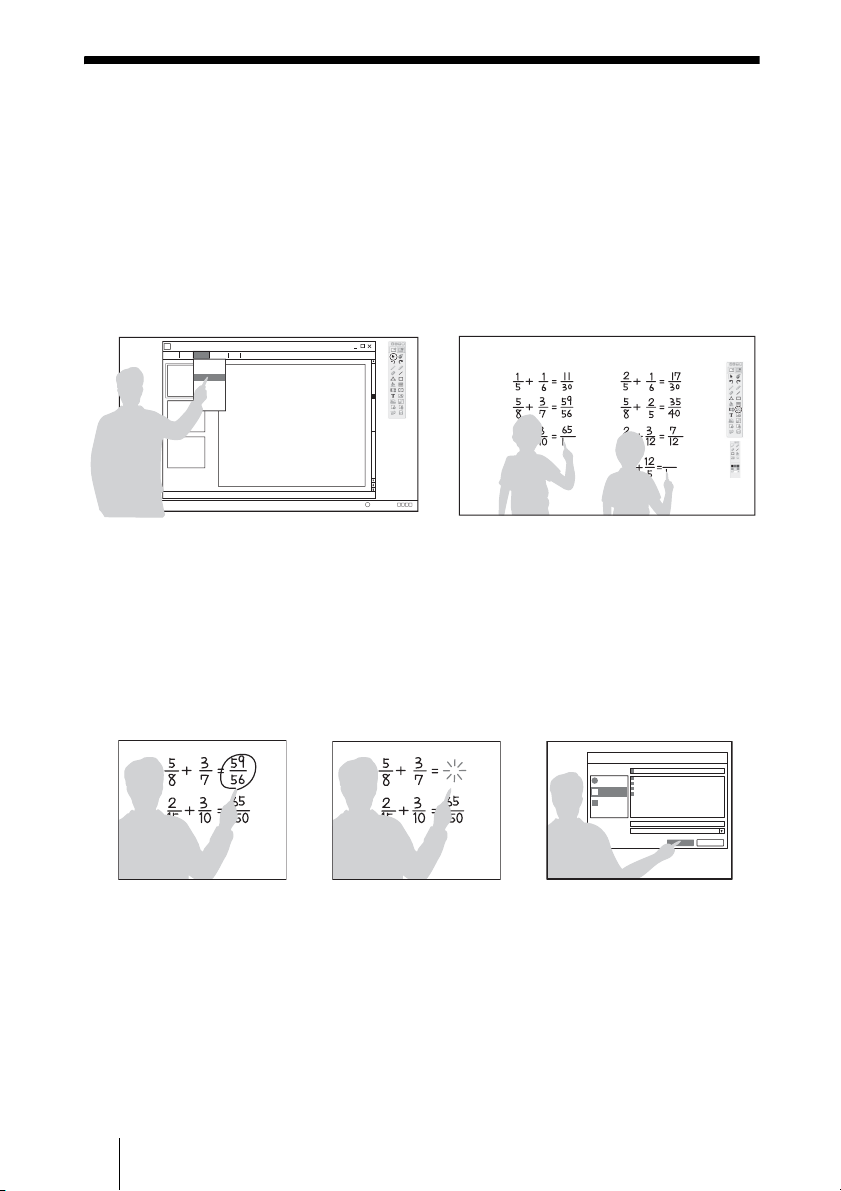

デスクトップモードではインタラクティブペンディバイス（メイン、サブ）とアプリケーションInteractivePresentationUtility2を使用することで、プロジェクターを様々な用途において、さらに効果的に使用することができます（VPL-SW536C/ SW526C のみ）。

インタラクティブペンデバイスのマウス機能 ( メインのみ ) を使用することで、投写画面上で PC やアプリケーションをマウス同様に操作できます。また、アプリケーションの描画機能を使用することで、マウスの代わりにインタラクティブペンデバイスで投写画面に映し出されたファイル上に直接描き込みし、保存することができます。

デスクトップモードホワイトボードモード

インタラクティブペンのマウス機能（メインのみ）の操作方法

･左クリック：ペンでスクリーンを一回タッチする･ダブルクリック：ペンでスクリーンを２回タッチする･ドラッグアンドドロップ：ペンでスクリーンをタッチしたまま移動する

InteractivePresentationUtility2を起動すれば、インタラクティブペンデバイスを使用することで投写画面上に線や図形などの描画ができます。ホワイトボードモードでは投写画面を電子ホワイトボードとして使用できます。また、背景をお好みの画像やテンプレートから選択することもできます。

描く

消す

インタラクティブ機能を使用する

保存する

Page 24

インタラクティブペンデバイスのメインとサブを使用すれば、二人同時に描画できます。メインでは全ての機能が使用できますが、サブでは描画機能のみ使用できます。

この機能を使うためにはコンピューターに InteractivePresentationUtility2をインストールする必要があります。InteractivePresentationUtility2 のソフトウェアアップデートについて、詳細はソニーのホームページをご覧ください。 http://www.sony.jp/vpl/support/download/index.html

ご注意

インタラクティブ機能はペンデバイスの先から発する赤外線をプロジェクター本体の受光窓で感知することで作動します。以下の注意事項を必ず守ってください。･受光窓に直接、蛍光灯の光やその他強い光が差さないようにしてください。･ペン先や受光窓を手や物などで遮蔽しないでください。･他の赤外線通信機器や強いノイズを発生する機器により誤動作、もしくは使用できな

くなる場合があります。

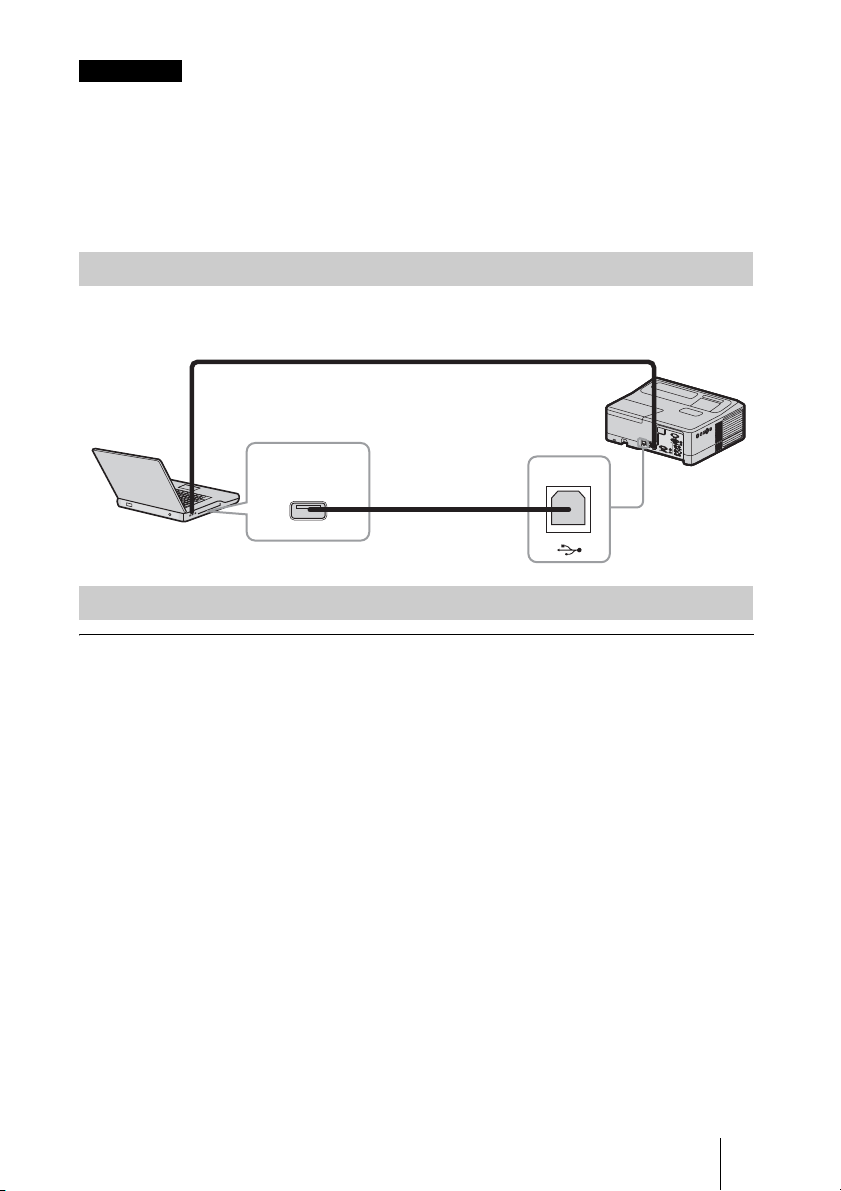

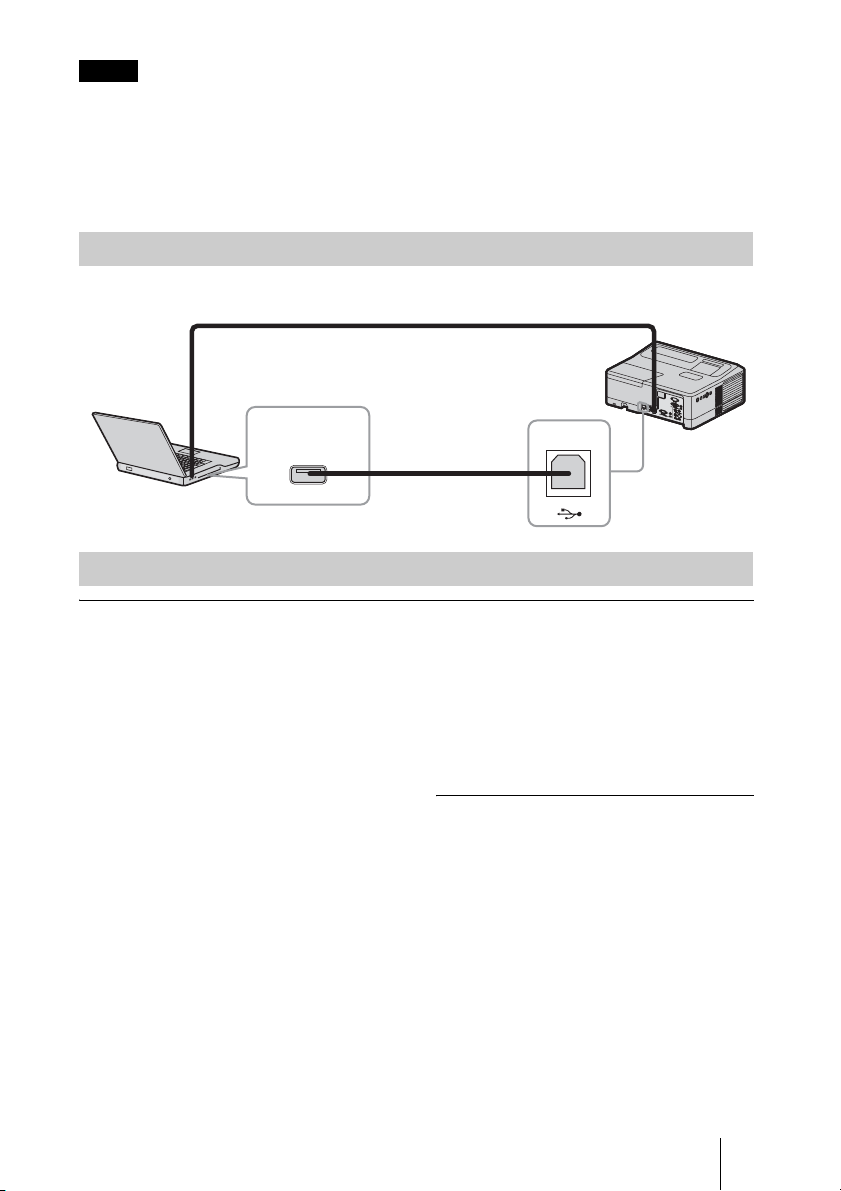

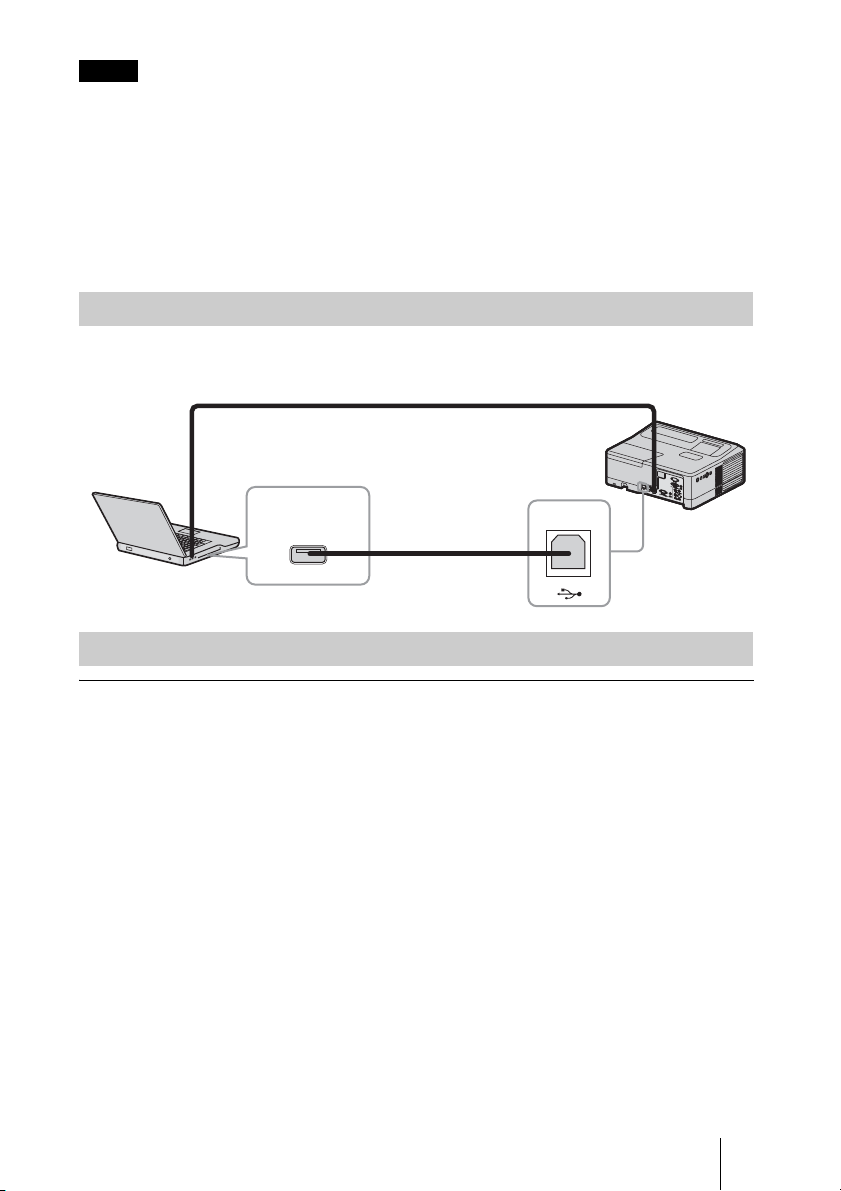

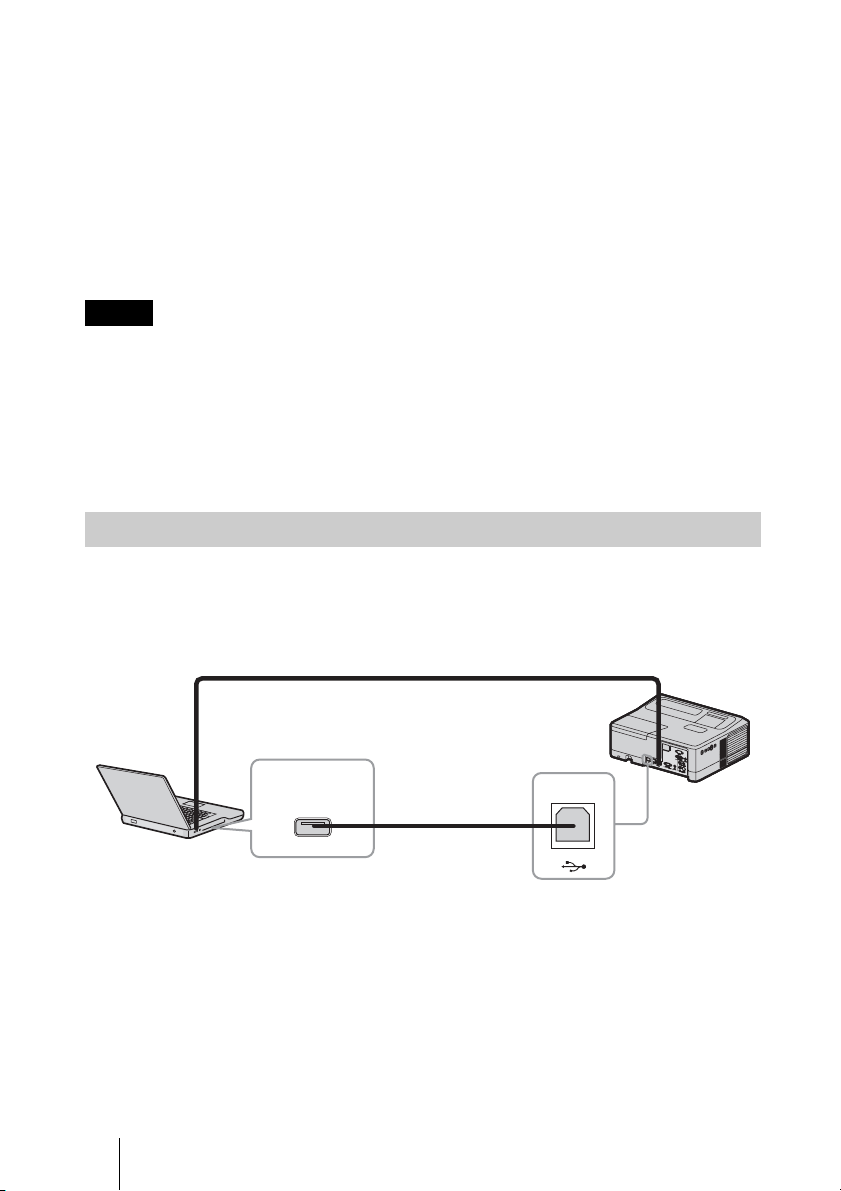

USB ケーブルでコンピューターと接続する

本機とコンピューターがコンピューターケーブルで接続されていることを確認してください。コンピューターケーブルの接続について詳しくは「接続のしかた」をご覧ください。

コンピューターケーブル

USB端子

（タイプＡ）

コンピューター

インタラクティブ機能を使用する

Page 25

Windowsの場合

InteractivePresentationUtility2をインストールする

動作環境･ CPU：Celeron2.1GHz 相当以上･メモリー：256MB以上（512MB を推奨）･ハードディスクの空き容量：1GB 以上･対応OS：

WindowsXP/Vista/Windows7*1/Windows8* *1：32ビット版/64 ビット版

1 起動中のアプリケーションを全て

終了する。

2 CD-ROMをコンピューターの

CD-ROMドライブにセットし、 CD-ROM内の「Interactive PresentationUtility2.exe」を開く。

3 ウィザードの指示に従ってアプリ

ケーションをインストールする。

InteractivePresentationUtility2 をアンインストールをするには、[ スタート ]-[ すべてのプログラム ][InteractivePresentationUtility2][Uninstall] を選んでください。

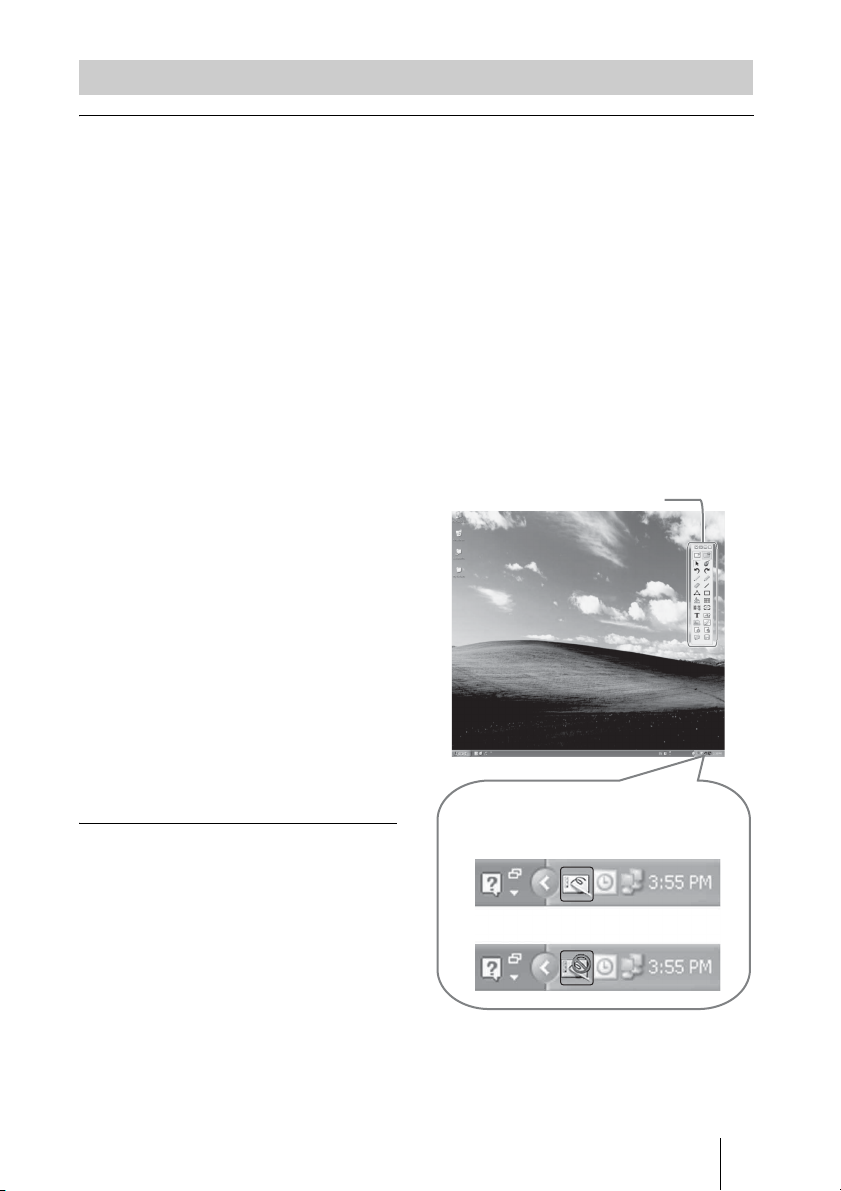

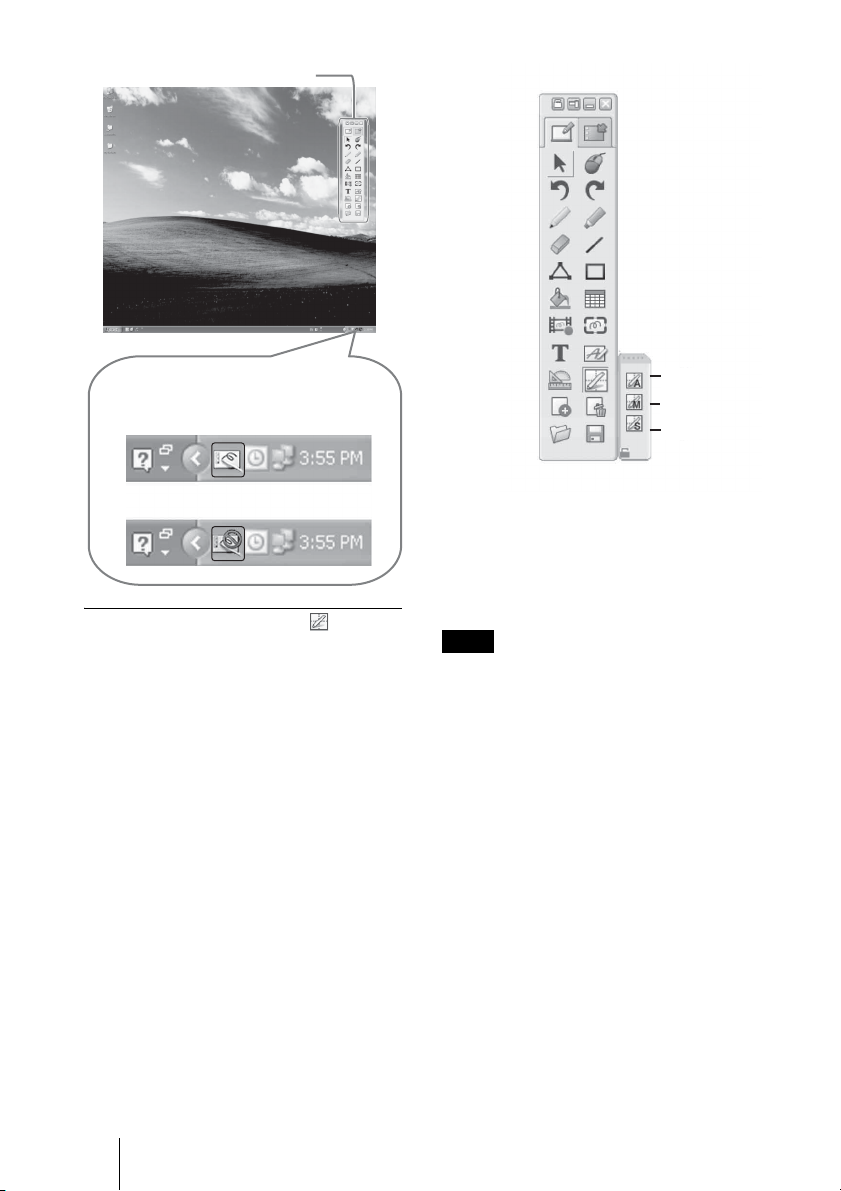

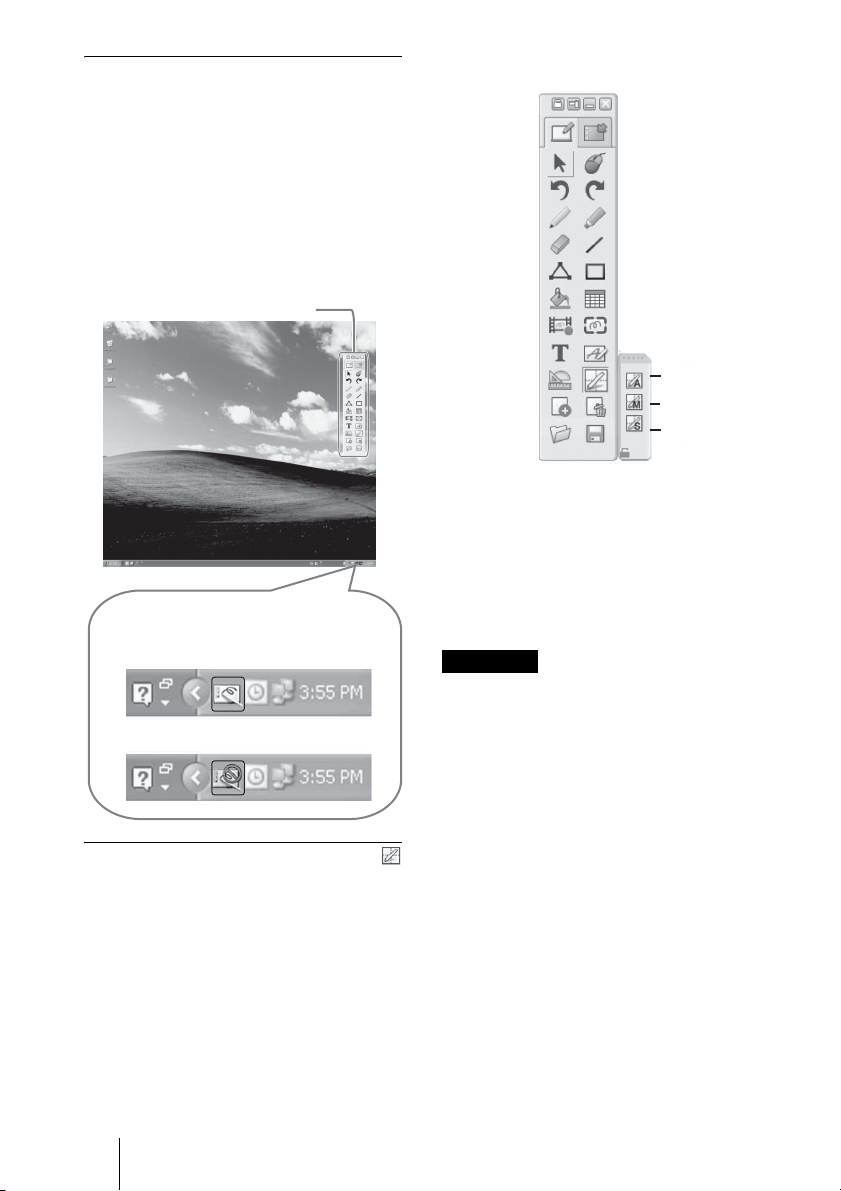

InteractivePresentationUtility 2 を起動する

[スタート ]-[すべてのプログラム ][InteractivePresentationUtility2][InteractivePresentationUtility2]を選んでください。

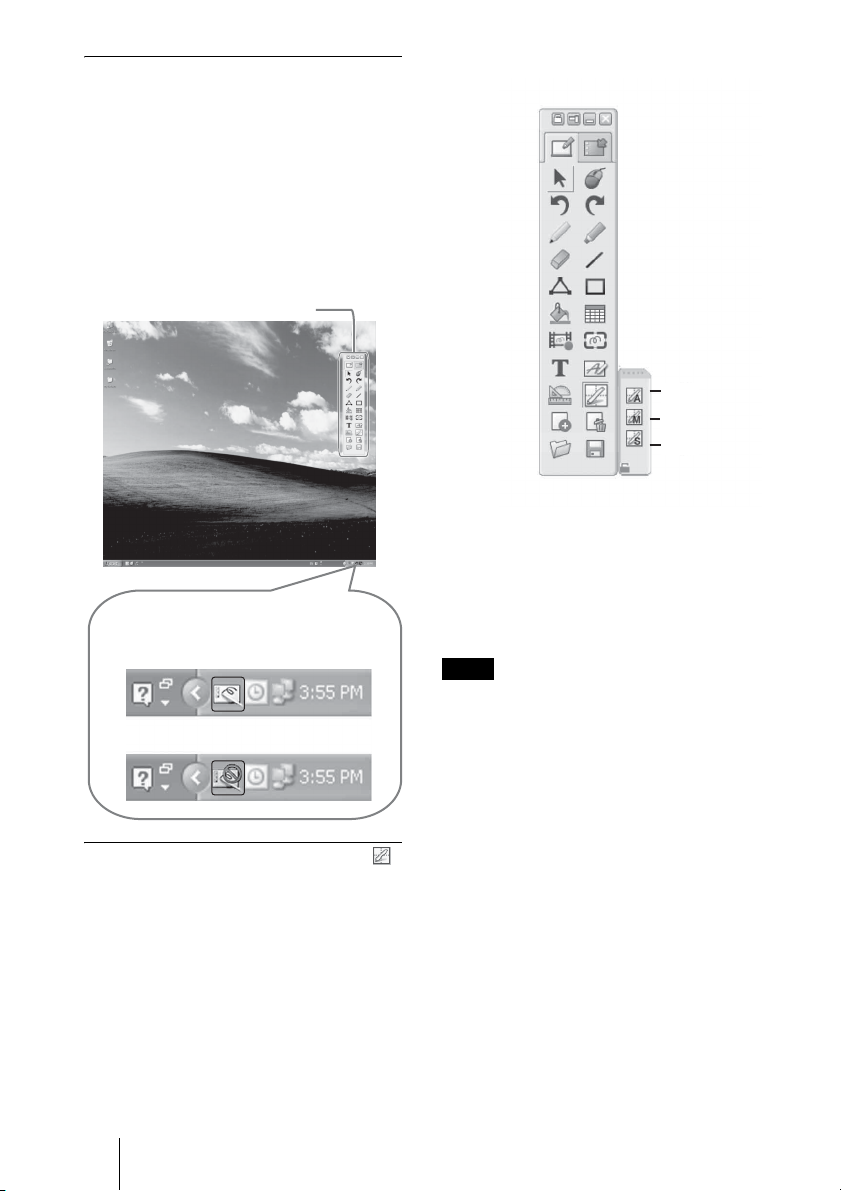

InteractivePresentationUtility2が起動するとタスクバーにアイコンが表示され、画面上にツールバーが表示されます。

ツールバー

タスクバー

プロジェクターとコンピューター接続時

プロジェクターとコンピューター未接続時

インタラクティブ機能を使用する

Page 26

キャリブレーション（自動／手動）

キャリブレーションは、ペン（メイン、サブ）で指した点と、プロジェクター画面上のカーソルがある点の位置をそろえます。

「キャリブレーション（自動）」では、

自動的にキャリブレーションを実行できます。

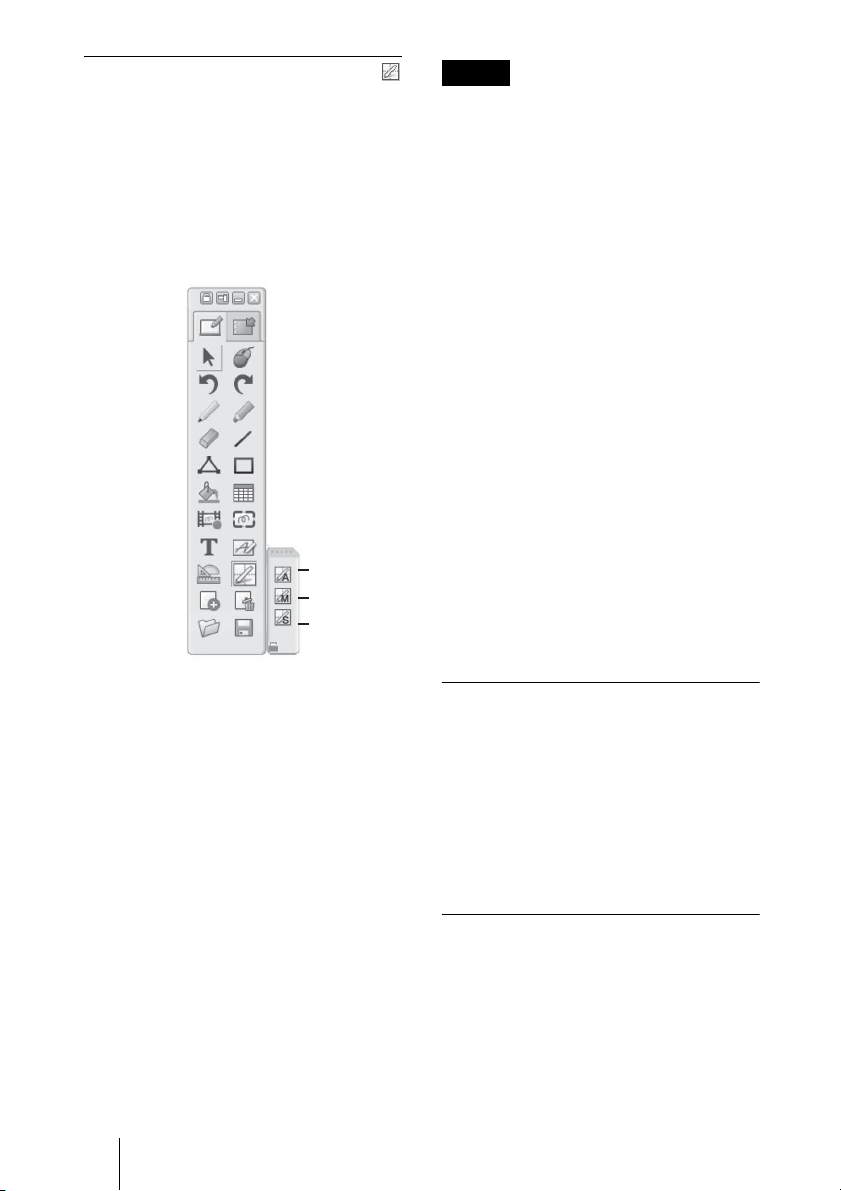

メインペンのツールバー

b c

ご注意

キャリブレーションの実行中は、以下の注意事項を守ってください。･プロジェクター本体の受光窓とスク

リーンの間には物などを置かないでください。

･プロジェクターやスクリーンを動かさ

ないでください。

キャリブレーション（自動）が正しく動作しないときは、以下の内容に従って対処してください。･強い光や外光がスクリーンに直接当た

らないようにしてください。

･周囲を少し暗くした状態で、キャリブ

レーション（自動）を実行してください。

･周囲を少し暗くした状態でもキャリブ

レーション（自動）が正しく動作しない場合、「キャリブレーション（メイン）」／「キャリブレーション（サブ）」をクリックし、手動で調整してください。

a キャリブレーション（自動） b キャリブレーション（メイン） c キャリブレーション（サブ）

「キャリブレーション」をクリックし、「キャリブレーション（自動）」を選び

ます。キャリブレーションが自動的に開始されます。

インタラクティブ機能を使用する

インタラクティブペンデバイスで操作する

インタラクティブペンデバイスで、画面に表示されているツールバーの機能を使用できるようになります。詳細は、 InteractivePresentationUtility2 のユーザーガイドをご覧ください。

InteractivePresentationUtility 2を終了する

タスクバーのアイコンをクリックしてポップアップメニューを表示し、「終了」を選択してください。

Page 27

インジケーターの見かた

インジケーターの点灯により、本機の状態や異常の発生を確認することができます。異常が発生している場合は、表に従い対処してください。

ON ／ STANDBY インジケーター

状況意味／対処のしかた

赤色に点灯スタンバイ状態です。緑色に点滅本体に電源が入り、操作可能になるまでの間、または電源

を切ったあと、冷却している状態です。緑色に点灯電源が入っている状態です。オレンジ色に点灯無信号時設定（ランプオフ）状態です。赤色に点滅異常な状態です。点滅回数により症状が異なります。以下

の内容に従って対処してください。また、以下の対処を

行っても症状が再発する場合は、ソニーの相談窓口にご相

談ください。

2 回点滅内部温度が高温になっています。以下を確認してくださ

い。

･排気口、吸気口が壁や物などでふさがれていないか。

･エアーフィルターがつまっていないか（

･設置設定メニューの設置角度が正しく設定されている

か。

6 回点滅電源コードを抜き、ON ／ STANDBY インジケーターが

消えるのを確認してから、もう一度電源コードをコンセン

トに差し込み、電源を入れてください。

その他の点滅回数ソニーの相談窓口にご相談ください。

30 ページ）。

LAMP ／ COVER インジケーター

状況意味／対処のしかた

赤色に点滅点滅回数により症状が異なります。以下の内容に従って

対処してください。

2 回点滅ランプカバー、またはエアーフィルターカバーが確実に

取り付けられていません（28 ページ、

3 回点滅ランプが高温になっています。電源を切り、ランプが冷

えてからもう一度電源を入れてください。症状が再発する場合は、ランプの消耗が考えられます。新しいランプに交換してください（28 ページ）。

インジケーターの見かた

30 ページ）。

Page 28

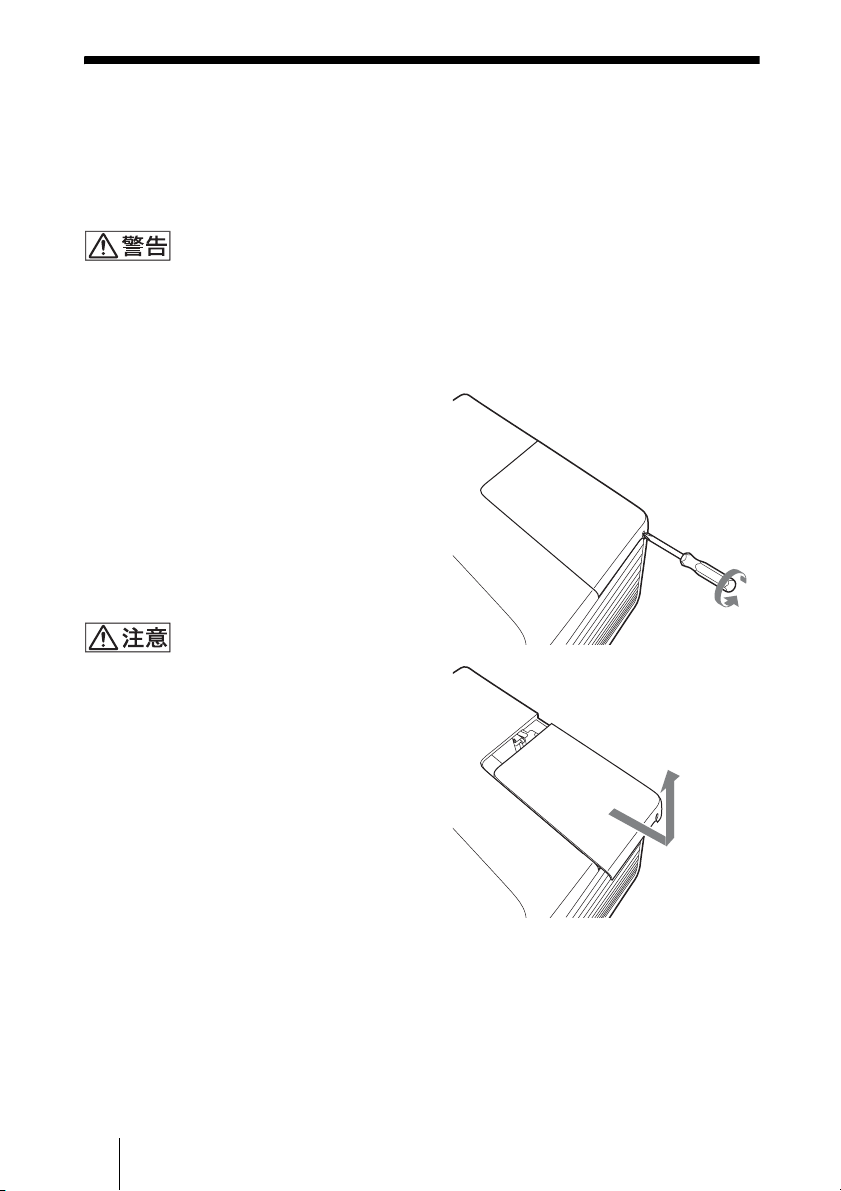

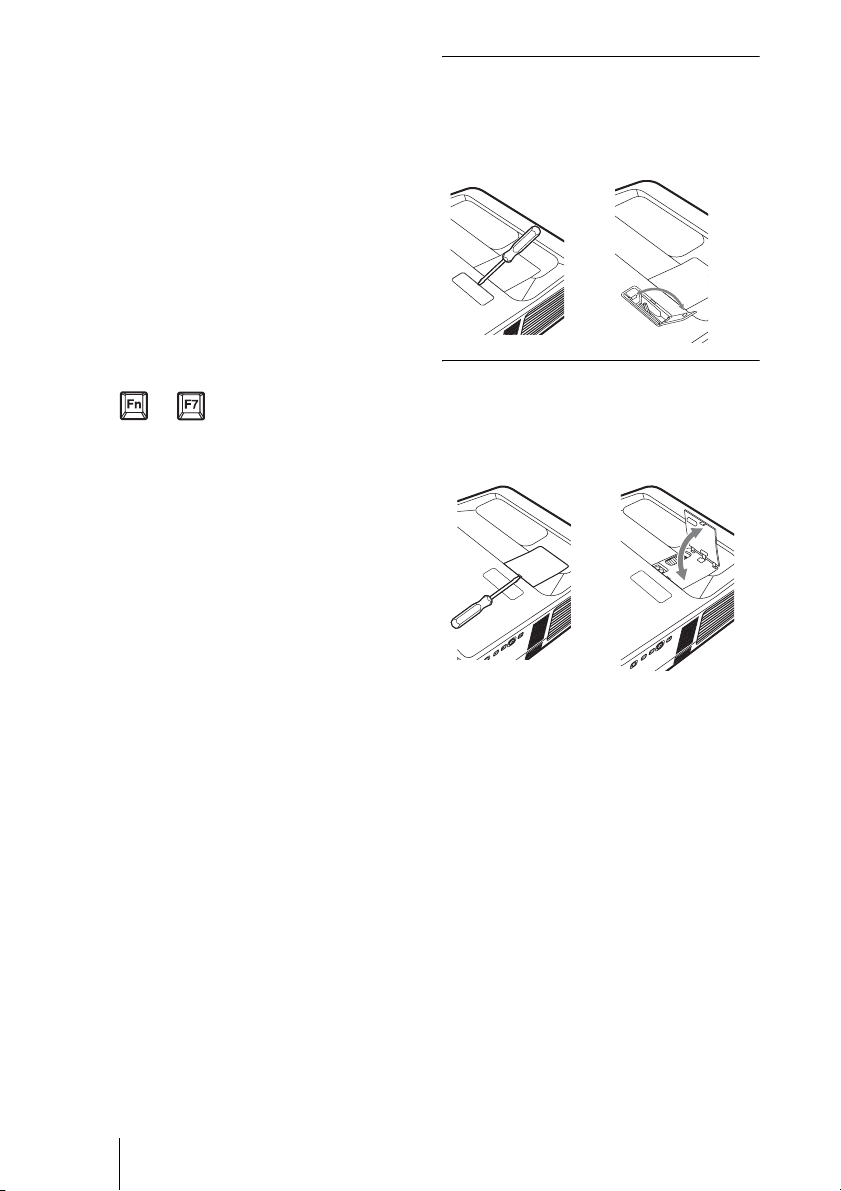

ランプを交換する

投写画面にメッセージが表示された場合、またはインジケーターにランプ交換のお知らせが表示された場合は、新しいランプに交換してください。（27 ページ）交換ランプは、プロジェクターランプ LMP-Ｅ212（別売）をお使いください。

1 電源を切り、電源コードを抜く。

･電源を切った直後はランプが高温に

なっているため、触れるとやけどの原因となります。ランプを充分に冷やすため、本機の電源を切ったあと

1時間以上たってからランプを交換

してください。

･ランプをはずしたあとのランプ収納

部に、金属類や燃えやすい物などの異物を入れないでください。火災や感電の原因となります。また、やけどの危険がありますので手を入れないでください。

･ランプが破損している場合は、ご自

分でランプ交換を行わず、ソニーの相談窓口にご相談ください。

･ランプを取り出すときは、必ず指定

された場所を持ち、ランプを傾けずに水平にしたまま取り出してください。指定された場所以外の部分に触れるとけがややけどの原因となることがあります。また、ランプを傾けると、万一ランプが破損している場合に破片が飛び出し、けがの原因となることがあります。

2 ランプが十分冷えてから、ランプ

カバーのネジ（1 本）をゆるめ、ランプカバーを開く。

ランプを交換する

Page 29

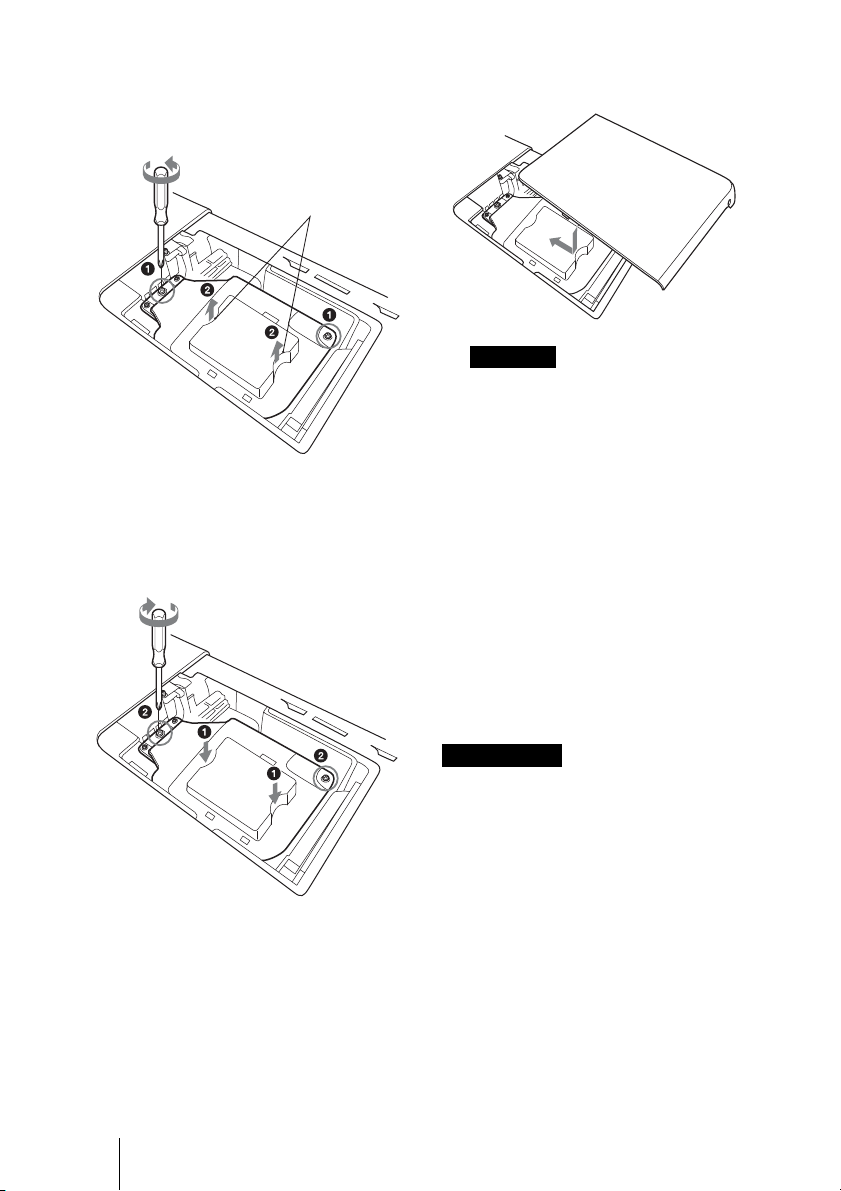

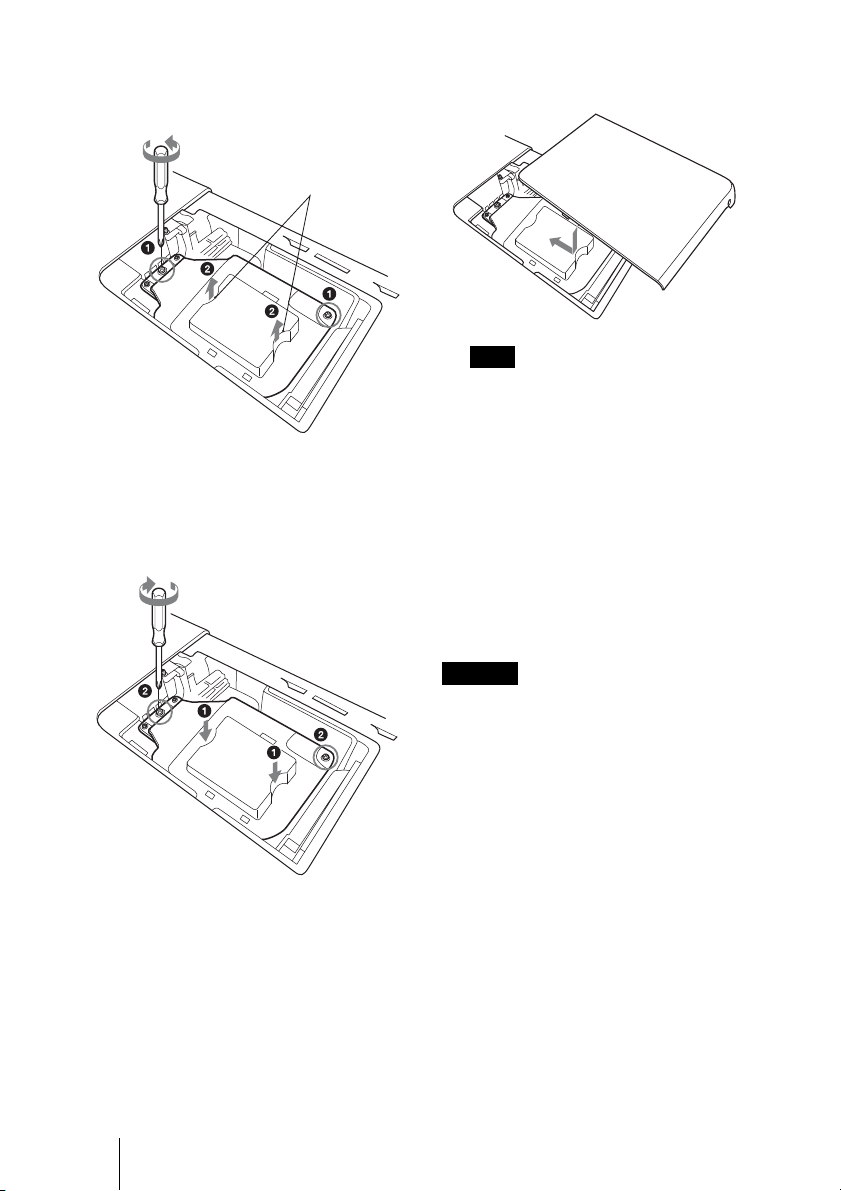

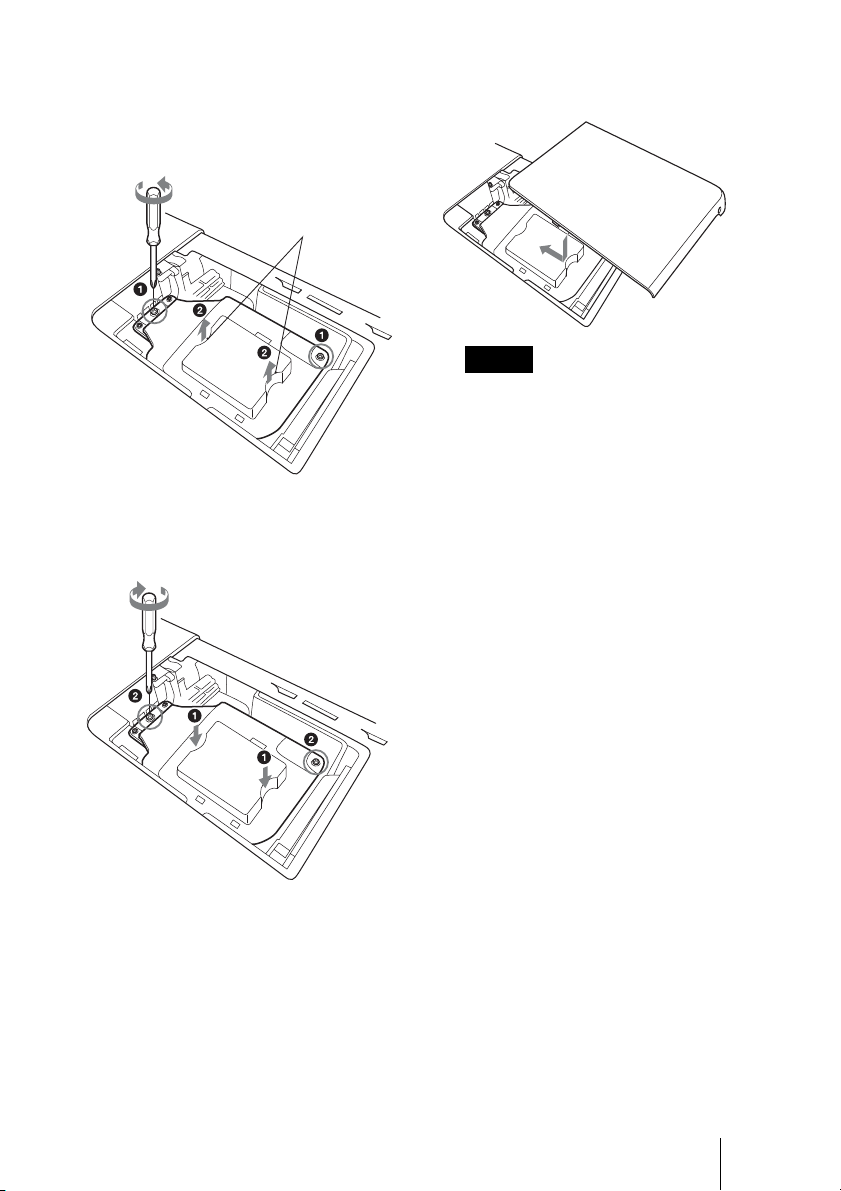

3 ランプのネジ（2 本）をゆるめ、

取っ手を持ってランプを取り出す。

取っ手

4 新しいランプを確実に奥まで押し

込み、ネジ（2 本）を締める。

5 ランプカバーを閉じ、ネジ

（1 本）を締める。

ご注意

ランプが確実に装着されていないと、電源が入りません。

6 電源コードを電源コンセントに差

し込み、電源を入れる。

7 ランプタイマーの初期化を行う。

次回の交換時期をお知らせするために、ランプタイマーを初期化します。機能設定メニューから「ランプタイマー初期化」を選び、ENTER ボタンを押すとメッセージが表示されます。「はい」を選ぶとランプタイマーを初期化します。

ランプを交換する

Page 30

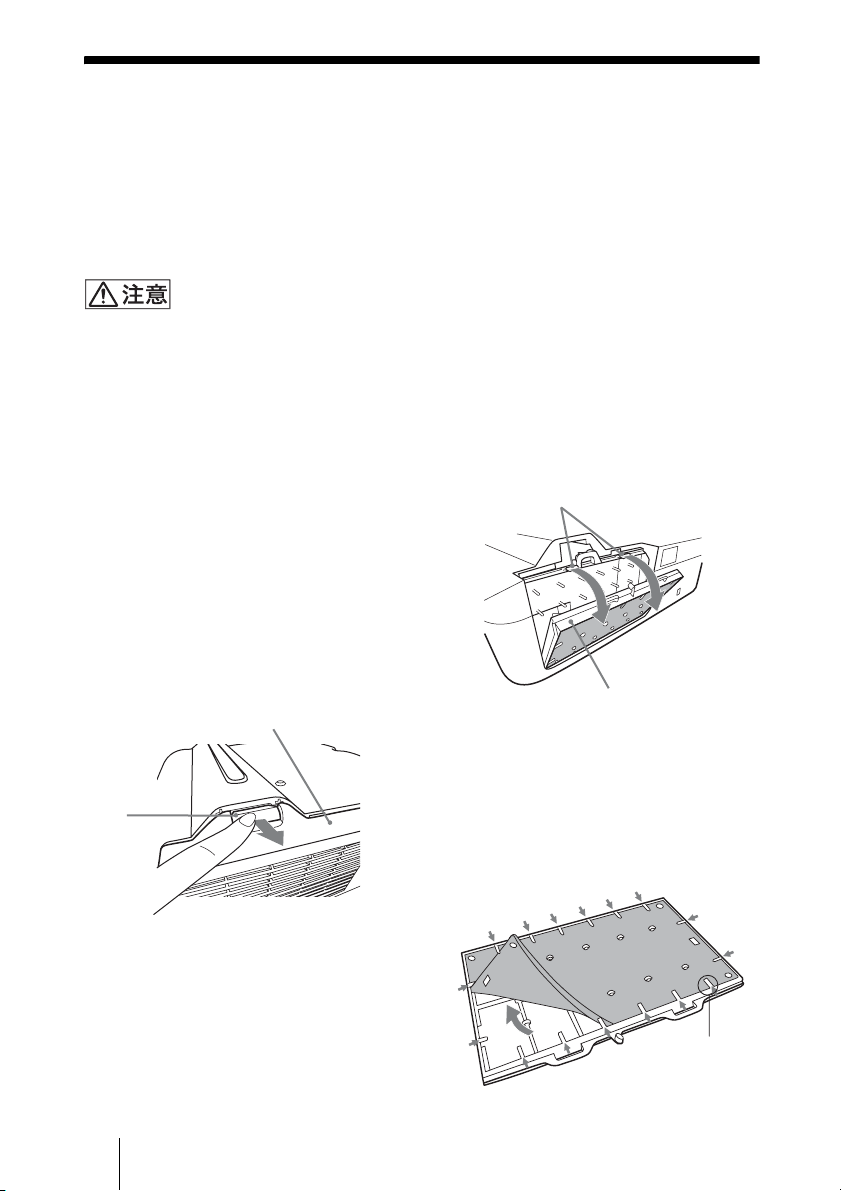

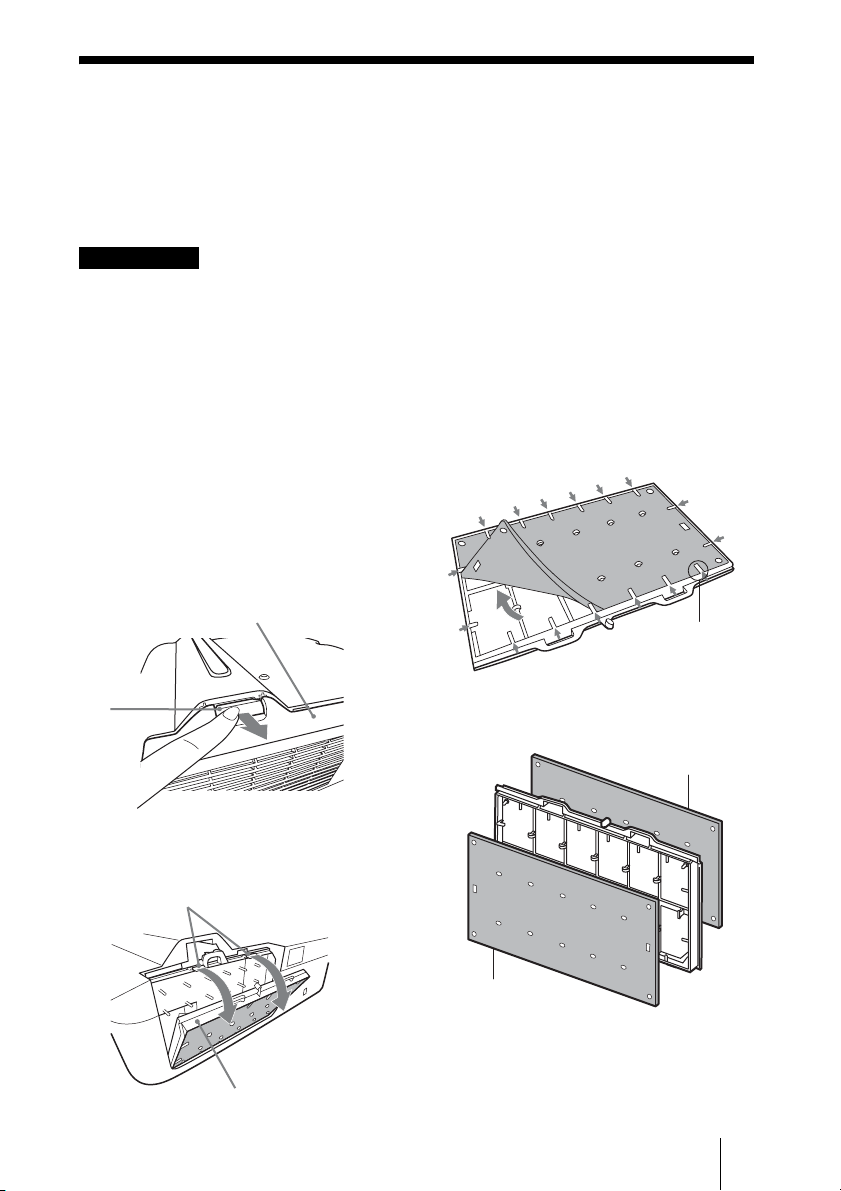

エアーフィルターを掃除する

投写画面に表示されるメッセージにエアーフィルター掃除のお知らせが表示された場合は、エアーフィルターを掃除してください（27 ページ）エアーフィルターを掃除しても汚れが落ちないときは、新しいエアーフィルターに交換してください。新しいエアーフィルターについては、お買い上げ店またはソニーの相談窓口にご依頼ください。

エアーフィルターの掃除を怠ると、ゴミがたまり、内部に熱がこもって、故障・火災の原因となることがあります。

1 電源を切り、電源コードをコンセ

ントから抜く。

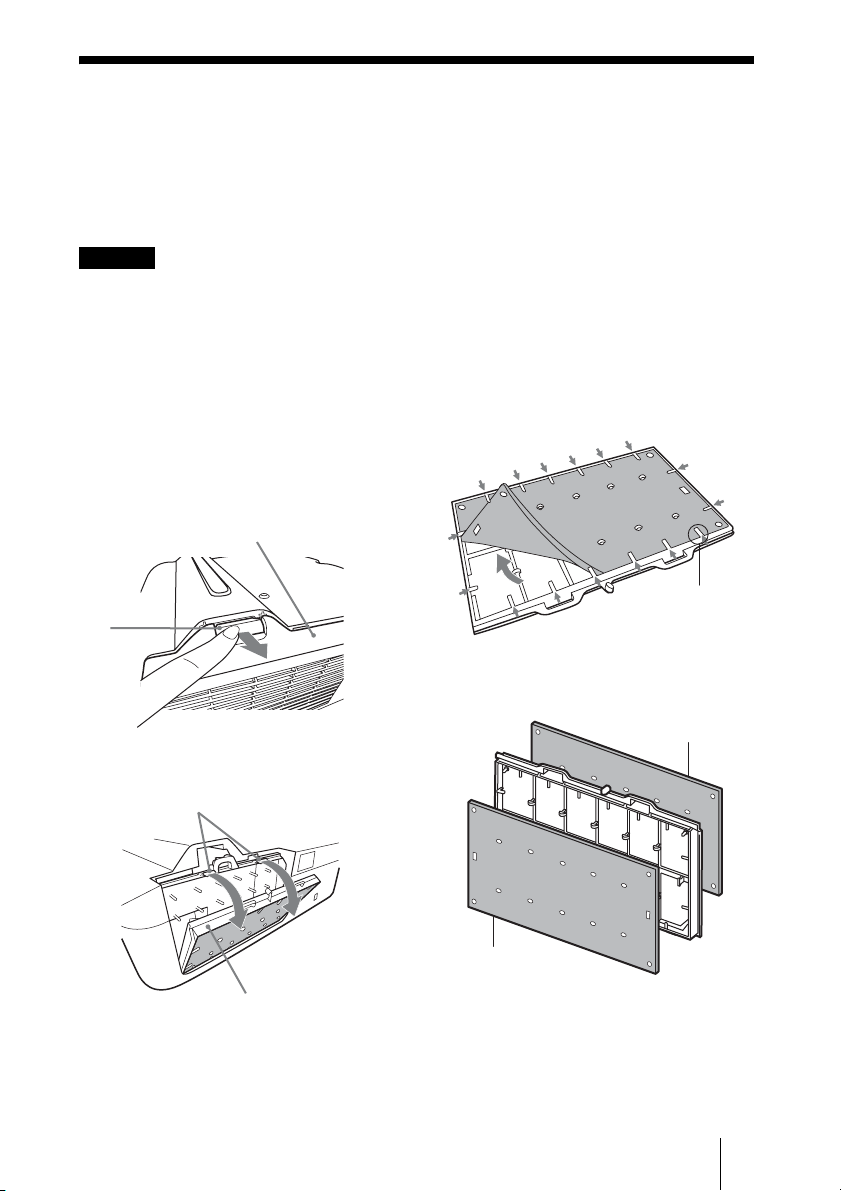

2 エアーフィルターカバーを開けて

エアーフィルターホルダーを取り出す。

図のように A の部分を押してエアーフィルターカバーを矢印の方向に開けてください。その後、中にあるエアーフィルターホルダーを取り外してください。

エアーフィルターカバー

エアーフィルターホルダーは、B の部分を押して矢印の方向に取り外してください。

エアーフィルターホルダー

3 掃除機でエアーフィルターを掃除

する。

図のようにエアーフィルターを取りはずし、エアーフィルターを掃除機で掃除してください。

エアーフィルターを掃除する

つめ

Page 31

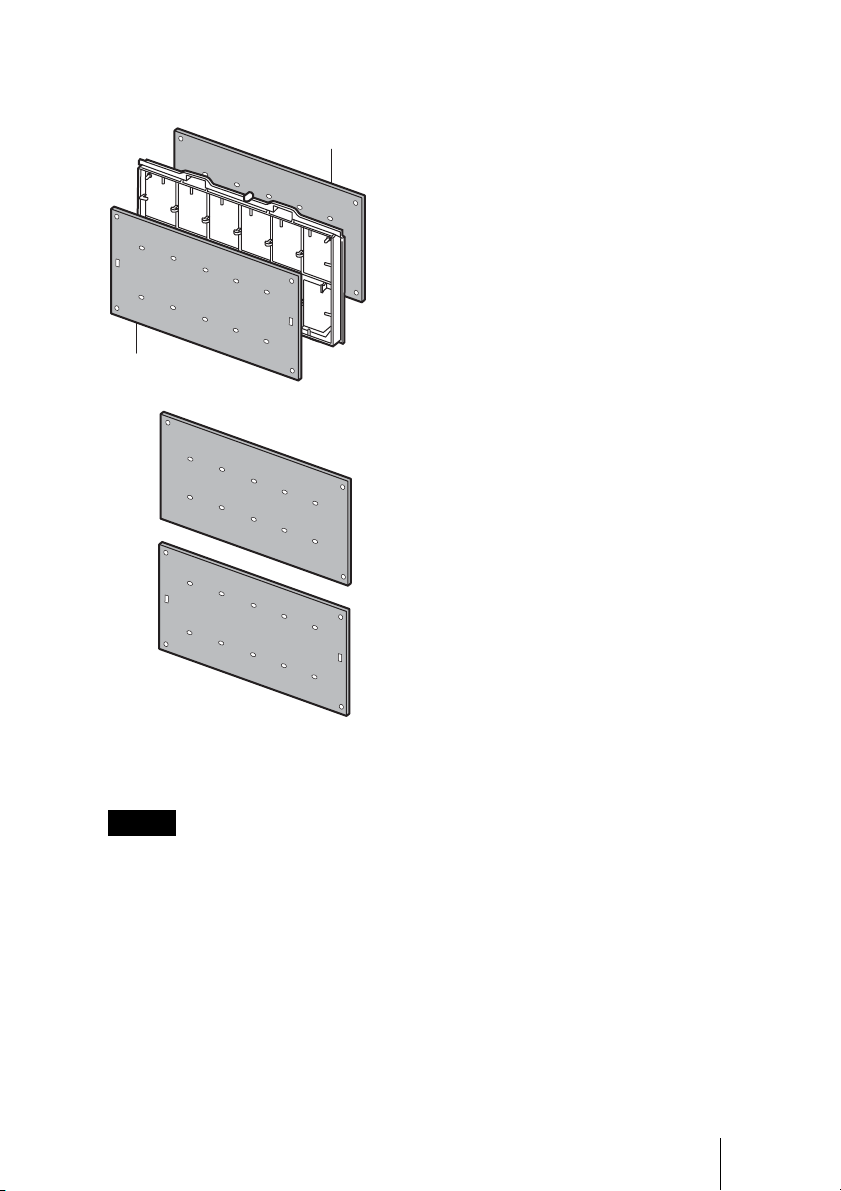

エアーフィルターは 2枚重ね（A、 B）です。

4 エアーフィルターカバーを元に戻

す。

ご注意

エアーフィルターカバーが確実に装着されていないと、電源が入りません。

エアーフィルターを掃除する

Page 32

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

WARNING THIS APPARATUS MUST BE

EARTHED.

WARNING

When installing the unit, incorporate a readily accessible disconnect device in the fixed wiring, or connect the power plug to an easily accessible socket-outlet near the unit. If a fault should occur during operation of the unit, operate the disconnect device to switch the power supply off, or disconnect the power plug.

CAUTION About the LAN connector

For safety, do not connect the connector for peripheral device wiring that might have excessive voltage to this port.

WARNING: THIS WARNING IS APPLICABLE FOR USA ONLY. If used in USA, use the UL LISTED power cord specified below. DO NOT USE ANY OTHER POWER CORD.

Plug Cap Parallel blade with ground pin

(NEMA 5-15P Configuration)

Cord Type SJT, three 16 or 18 AWG

wires

Length Minimum 1.5 m (4 ft. 11 in.), Less

than 4.5 m (14 ft. 9 in.)

Rating Minimum 10 A, 125 V

Using this unit at a voltage other than 120V may require the use of a different line cord or attachment plug, or both. To reduce the risk of fire or electric shock, refer servicing to qualified service personnel.

WARNING: THIS WARNING IS APPLICABLE FOR OTHER COUNTRIES. 1 Use the approved Power Cord (3-core

mains lead) / Appliance Connector / Plug with earthing-contacts that conforms to the safety regulations of each country if applicable.

2 Use the Power Cord (3-core mains lead) /

Appliance Connector / Plug conforming to the proper ratings (Voltage, Ampere).

If you have questions on the use of the above Power Cord / Appliance Connector / Plug, please consult a qualified service personnel.

IMPORTANT

The nameplate is located on the bottom.

For kundene i Norge

Dette utstyret kan kobles til et ITstrømfordelingssystem.

Consult your Sony dealer for wall mount installation.

For the customers in the U.S.A.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

– Reorient or relocate the receiving

antenna.

– Increase the separation between the

equipment and receiver.

– Connect the equipment into an outlet on

a circuit different from that to which the receiver is connected.

– Consult the dealer or an experienced

radio/TV technician for help.

WARNING

Page 33

If you have any questions about this product, you may call; Sony Customer Information Service Center 1-800-222-7669 or http://www.sony.com/

Declaration of Conformity

Trade Name : SONY Model : VPL-SW536C

VPL-SW526C VPL-SW536 VPL-SW526

VPL-SX536 Responsible party : Sony Electronics Inc. Address : 16530 Via Esprillo,

San Diego, CA

92127 U.S.A. Telephone Number: 858-942-2230

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

All interface cables used to connect peripherals must be shielded in order to comply with the limits for a digital device pursuant to Subpart B of Part 15 of FCC Rules.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

For the customers in Canada

CAN ICES-3 (B)/NMB-3(B)

For the customers in Europe

This product has been manufactured by or on behalf of Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Inquiries related to product compliance based on European Union legislation shall be addressed to the authorized representative, Sony Deutschland GmbH,

Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any service or guarantee matters, please refer to the addresses provided in the separate service or guarantee documents.

For the customers in Taiwan only

For the State of California, USA only

Perchlorate Material - special handling may apply, See www.dtsc.ca.gov/hazardouswaste/ perchlorate Perchlorate Material : Lithium battery contains perchlorate.

For the Customers in Brazil only DESCARTE DE PILHAS E BATERIAS

Após o uso, as pilhas e/ou baterias deverão ser entregues ao estabelecimento comercial ou rede de assistência técnica autorizada.

Pilhas e Baterias não recarregáveis Atenção:

Verifique as instruções de uso do aparelho certificando-se de que as polaridades (+) e (-) estão no sentido indicado. As pilhas poderão vazar ou explodir se as polaridades forem invertidas, expostas ao fogo, desmontadas ou recarregadas.

Evite misturar com pilhas de outro tipo ou com pilhas usadas, transportá-las ou armazená-las soltas, pois aumenta o risco de vazamento.

Retire as pilhas caso o aparelho não esteja sendo utilizado, para evitar possíveis danos na eventualidade de ocorrer vazamento.

As pilhas devem ser armazenadas em local seco e ventilado.

No caso de vazamento da pilha, evite o contato com a mesma. Lave qualquer parte do corpo afetado com água abundante. Ocorrendo irritação, procure auxílio médico.

WARNING

Page 34

Não remova o invólucro da pilha. Mantenha fora do alcance das crianças. Em

caso de ingestão procure auxílio médico imediatamente.

–Þ½þ×ý˛¾—Č=ŠÝ Č=¹−þŽ¦Ł˛₣—Ł=Ł=Ò ð× ˛›Þ—K

Обладнання відповідає вимогам: – Технічного регламенту обмеження

використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова КМУ від 03/12/2008 № 1057).

WARNING Prevent the projector from falling

For a wall installation, take precautions to prevent it from falling from the wall by securing the projector wall mount with wire, etc. Ensure that qualified service personnel install the projector.

WARNING

Page 35

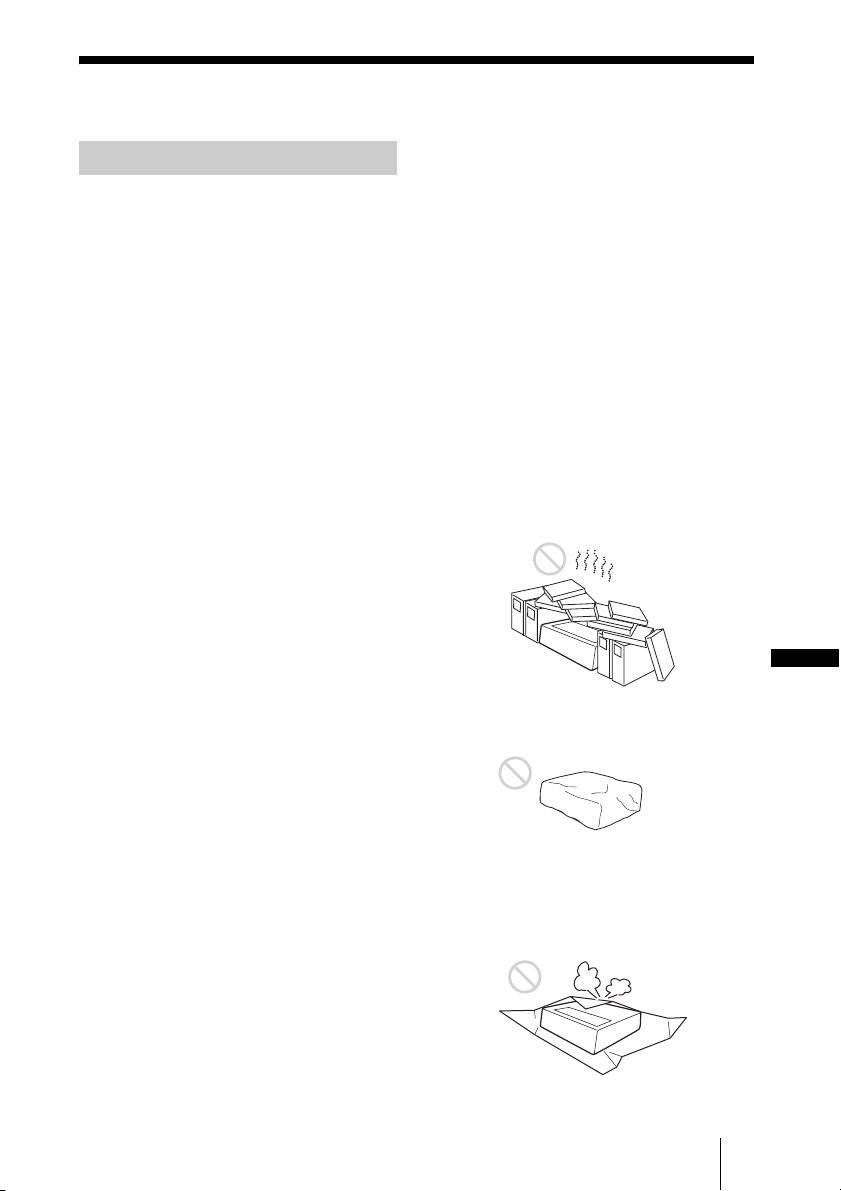

Precautions

On safety

• Check that the operating voltage of your unit is identical with the voltage of your local power supply. If voltage adaptation is required, consult with qualified Sony personnel.

• Should any liquid or solid object fall into the cabinet, unplug the unit and have it checked by qualified Sony personnel before operating it further.

• Unplug the unit from the wall outlet if it is not to be used for several days.

• To disconnect the cord, pull it out by the plug. Never pull the cord itself.

• The wall outlet should be near the unit and easily accessible.

• The unit is not disconnected from the AC power source (mains) as long as it is connected to the wall outlet, even if the unit itself has been turned off.

• Do not look into the projection window while the lamp is on.

• Do not place your hand or objects near the ventilation holes — the air coming out is hot.

• Be careful not to catch your fingers by the adjuster when you adjust the height of the unit. Do not push hard on the top of the unit with the adjuster out.

• Avoid using an extension cord with a low voltage limited since it may cause the short-circuit and physical incidents.

• Do not catch your finger between the unit and surface of the floor when moving the projector installed on the floor.

• Do not carry the projector with the cabinet on and with its cover open.

• Do not install the unit in a location near heat sources such as radiators or air ducts, or in a place subject to direct sunlight, excessive dust or humidity, mechanical vibration or shock.

• Never mount the projector on the wall/ ceiling or move it by yourself. Be sure to consult your Sony dealer.

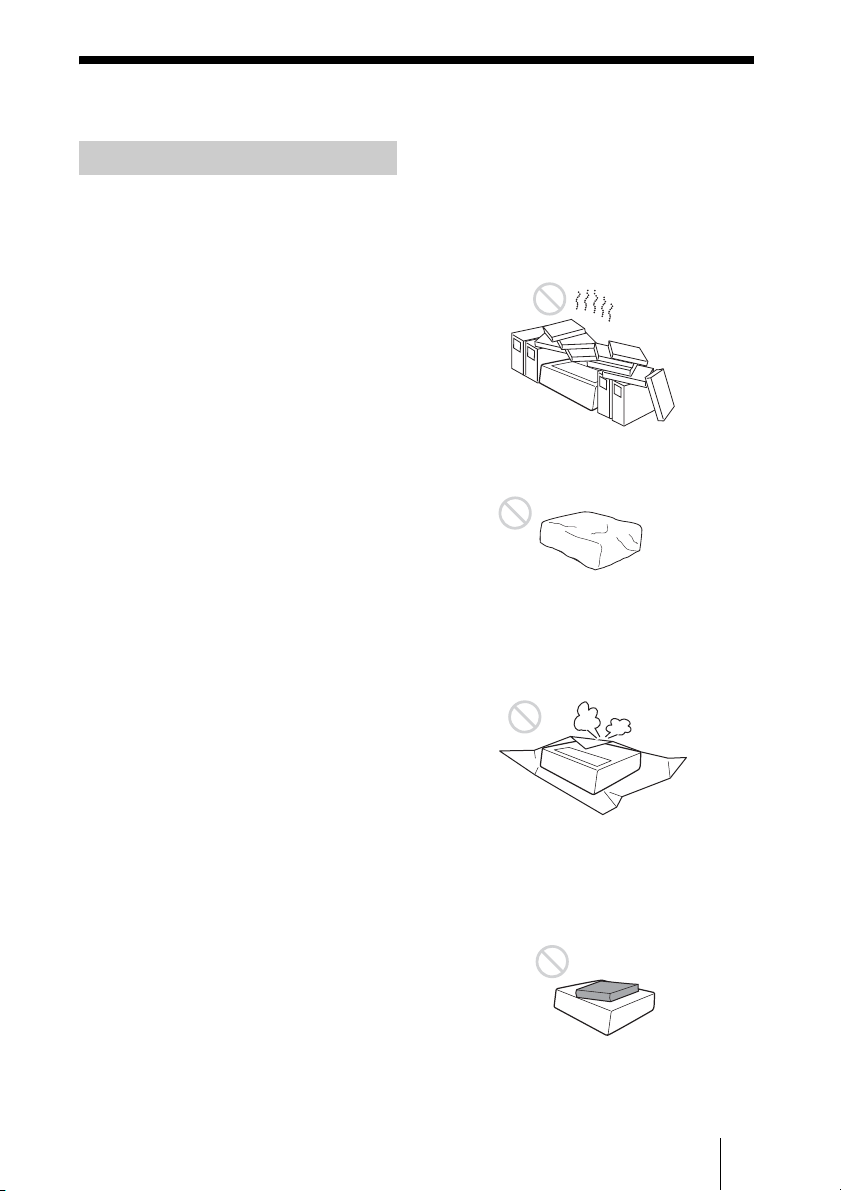

• If the ventilation holes are blocked, internal heat builds up, and it may cause a fire or damage the unit. To allow adequate air circulation and prevent internal heat build-up, follow the items below:

• Leave space around the unit (page 6).

• Avoid using something to cover the ventilation holes (exhaust/intake).

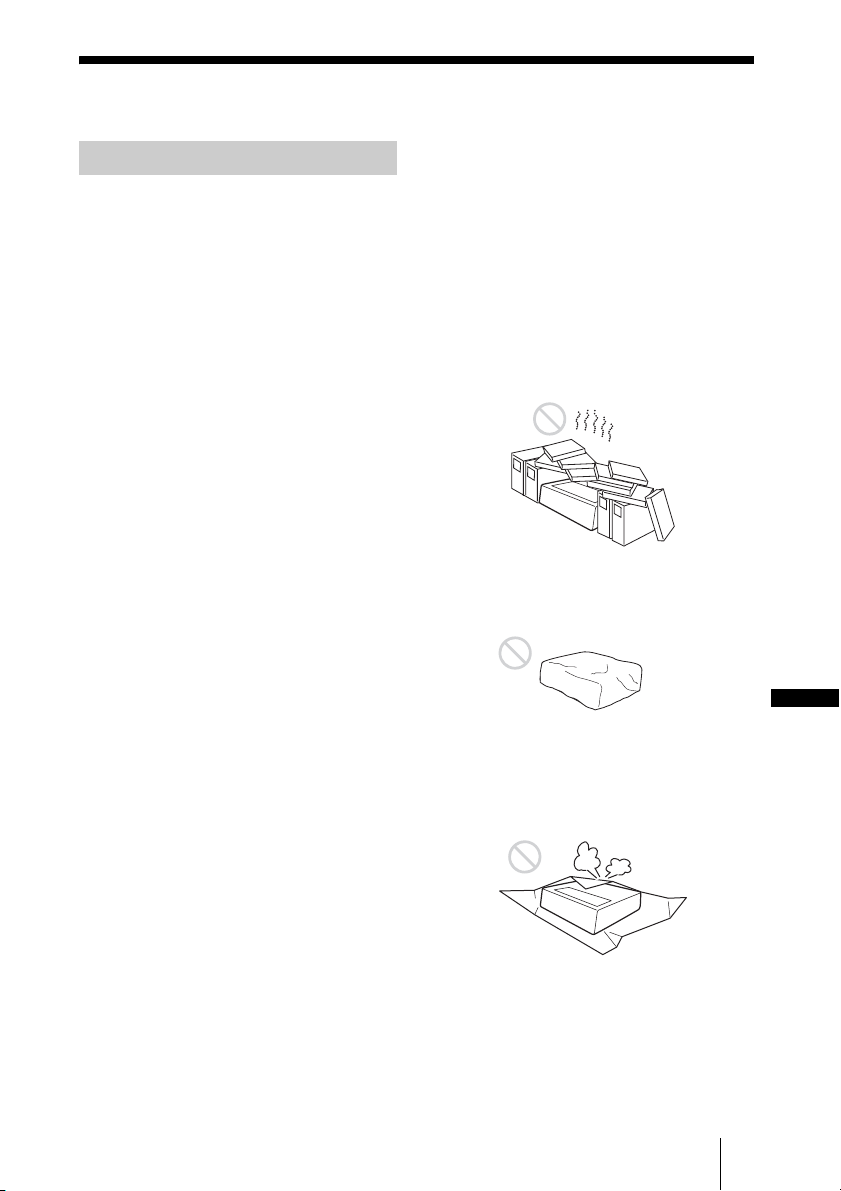

• Do not place the unit on surfaces such as an original packing sheet, soft cloth, papers, rugs, or scraps of paper. The ventilation holes may take in such materials.

• Do not place any object just in front of the projection window that may block the light during projection. Heat from the light may damage the object. Use the picture muting function to cut off the picture.

Precautions

Page 36

• Do not use the Security bar for the purpose of preventing theft for transporting or installing the unit. If you lift the unit by the Security bar or hang the unit by this bar, it may cause the unit to fall and be damaged, and may result in personal injury.

• Always install the unit horizontally or vertically. Otherwise the projected image may be unevenly colored or the lamp life may be deteriorated.

For dealers

• Make sure the projector is installed on the wall securely; otherwise, it may fall and cause death or serious injury. Be sure to use Sony’s Projector Wall Mount PSS-

640.

• Be sure to secure the cabinet cover firmly when installing to the ceiling firmly.

On Installation

• When installing the unit, leave space between any walls, etc. and the unit as illustrated.

More than 10 cm (4 inches)

More than 30 cm

11 7/8

( inches)

• Avoid using if the unit is tilted more than 15 degrees horizontally.

More than 30 cm

(11

inches)

Right Side Up

Horizontal installation

Front Up (Projects downward)

Vertical installation

Upside Down

Front Down (Projects upward)

• Avoid using the unit in a location where the temperature or humidity is very high, or temperature is very low.

15°

6 Precautions

15°

Page 37

• Avoid installing the unit in a location subject to direct cool or warm air from an air-conditioner. Installing in such a location may cause malfunction of the unit due to moisture condensation or rise in temperature.

• Avoid installing the unit in a location near a heat or smoke sensor. Installing in such a location may cause malfunction of the sensor.

• Avoid installing the unit in a very dusty or extremely smoky environment. Otherwise, the air filter will become obstructed, and this may cause a malfunction of the unit or damage it.

• When using the unit at an altitude of 1,500 m or higher, set “High Altitude Mode” to “On” in the Installation menu. Failing to set this mode when using the unit at high altitudes could have adverse effects, such as reducing the reliability of certain components.

• Set “Installation Attitude” on the Installation menu correctly to suit to the Installation angle. Continuing to use the wrong setting may affect component reliability.

On cleaning the projection window and the cabinet

• Be sure to disconnect the AC power cord from the AC outlet before cleaning.

• If you rub on the unit with a stained cloth, the cabinet may be scratched.

• If the unit is exposed to volatile materials such as insecticide, or the unit is in contact with a rubber or vinyl resin product for a long period of time, the unit may deteriorate or the coating may come off.

• Do not touch the projection window with bare hands.

• On cleaning the projection window surface: Wipe the projection window gently-with a soft cloth, such as a glass cleaning cloth. Stubborn stains may be removed with a soft cloth lightly dampened with water. Never use solvent such as alcohol, benzene or thinner, or acid, alkaline or abrasive detergent, or a chemical cleaning cloth.

• On cleaning the cabinet: Clean the cabinet gently with a soft cloth. Stubborn stains may be removed with a soft cloth lightly dampened with mild detergent solution and wrung, followed by wiping with a soft dry cloth. Never use solvent such as alcohol, benzene or thinner, or acid, alkaline or abrasive detergent, or a chemical cleaning cloth.

On Illumination

To obtain the best picture, the front of the screen should not be exposed to direct lighting or sunlight.

On LCD Projector

The LCD projector is manufactured using high-precision technology. You may, however, see tiny black points and/or bright points (red, blue, or green) that continuously appear on the LCD projector. This is a normal result of the manufacturing process and does not indicate a malfunction.

Precautions

Page 38

Also, when you use multiple LCD projectors to project onto a screen, even if they are of the same model, the color reproduction among projectors may vary, since color balance may be set differently from one projector to the next.

On Screen

Use a screen with an even surface.

On Fan

Since the projector is equipped with a fan inside to prevent internal temperature from rising, there may be some noise. This is a normal result of the manufacturing process and does not indicate a malfunction. If, however, in a case of abnormal noise, consult with qualified Sony personnel.

On Lamp

The lamp used as a light source contains mercury that has high internal pressure. A high-pressure mercury lamp has the following characteristics:

• Brightness of the lamp will be lowered as the elapse of time used.

• The lamp may break with a loud noise as a result of shock, damage, or deterioration caused by the elapse of time. The lamp may become unlit and may burn out.

• The lamp life varies with individual differences or usage conditions of each lamp. Therefore, it may break or will not light even before the specified replacement time.

• It may possibly break after the replacement time has elapsed. Replace the lamp with a new one as soon as possible if a message displayed on the projected image, even if the lamp normally lights.

For carrying

This unit is precision equipment. When carrying the unit, do not subject the unit to shocks, or fall. It may damage the unit.

8 Precautions

Page 39

Checking the Supplied Accessories

RM-PJ8 Remote Commander (1) Lithium battery (CR2025) (1)

The battery is already installed. Before using the remote commander, remove the insulation film.

AC power cord (1) Quick Reference Manual (this manual) (1) Operating Instructions (CD-ROM) (1) Projector Station for Network Presentation application (CD-ROM) (1) IFU-PN200M Interactive Pen Device (main) (1) (VPL-SW536C/SW526C only) IFU-PN200S Interactive Pen Device (sub) (1) (VPL-SW536C/SW526C only) Size AAA (R03) manganese batteries (4) (VPL-SW536C/SW526C only)

Interactive Presentation Utility 2 application (CD-ROM) (1) (VPL-SW536C/SW526C only)

Using the CD-ROM Manuals

Insert the supplied CD-ROM into the CD-ROM drive of your computer, and the CD-ROM will start automatically in a few moments. Select the Operating Instructions you want to read. If the CD-ROM does not start automatically, open the “index.htm” file on the CD-ROM. You must have Adobe Acrobat Reader 5.0 or higher installed in your computer to read the Operating Instructions stored on the CD-ROM.

Installing Projector Station for Network Presentation

1 Close all running applications. 2 Insert the supplied CD-ROM into the

CD-ROM drive of the computer.

3 Open the CD-ROM and double-click

the .exe file.

When the message “User Account Control” is displayed, click “Allow” or “Yes.”

USB A-B cable (5m) (1) (1-846-133-11/ Sony) (VPL-SW536C/SW526C only)

4 Follow the on-screen instructions to

install the software.

Checking the Supplied Accessories

Page 40

Installing Batteries

Remote Commander

1 Pull out the lithium battery

compartment.

Pull out the battery compartment with a stick as shown in the illustration.

2 Insert a lithium battery.

With the 3 (plus) side facing up.

Interactive Pen Device

1 Remove the battery cover.

The battery cover is attached to the Interactive Pen Device by a small strap. Be careful not to break the strap when opening the battery cover.

2 Insert two size AAA batteries.

3 Re-attach the battery cover.

Installing batteries

Four size AAA (R03) batteries are supplied for the IFU-PN200M/IFU-PN200S Interactive Pen Device. To avoid risk of explosion, use size AAA (R03) manganese or alkaline batteries.

3 Close the lithium battery

compartment.

Installing batteries

One lithium battery (CR2025) is supplied for the RM-PJ8 Remote Commander. To avoid risk of explosion, use a lithium battery (CR2025).

10 Checking the Supplied Accessories

CAUTION

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. When you dispose of the battery, you must obey the law in the relative area or country.

Page 41

Selecting the Menu Language

The factory setting for the language for displaying menus, messages, etc. is English. To change the on-screen language, proceed as follows:

1 Plug in the AC power cord into a wall

outlet.

2 Turn on the projector.

Press the ?/1 key.

3 Press the MENU key to display the

menu.

If the display cannot be properly seen, adjust the focus, size, and position of the projected image

(page 14).

4 Select the menu language.

Press the V or v key to select the Operation ( ) menu then press the ENTER key.

2 Press the V or v key to select

“Language ( )” then press the ENTER key.

Operation

Language English

Status OnStatus OnStatus Security Lock Off Panel Key Lock Off

Sel Set Back

3 Press the V/v/B/b key to select a

language, then press the ENTER key.

5 Press the MENU key to turn off the

menu screen.

Selecting the Menu Language

Page 42

Projecting an Image

The size of a projected image depends on the distance between the projector and screen. Install the projector so that the projected image fits the screen size. For details on projection distances and projected image sizes, see “Projection Distance and Lens Shift Range”.

Notes

• Due to the characteristics of ultra short throw projector, the image may appear uneven on a projection surface that is not absolutely flat. This is not a malfunction of the projector.

• Project the image on a flat surface.

Wall outlet

Computer

Video equipment

1 Plug the AC power cord into the wall

outlet.

2 Connect all equipment to the

projector.

3 Press the ?/1 key to turn on the unit. 4 Turn on the connected equipment.

5 Select the input source.

Press the INPUT key on the projector to display the menu for switching input signal on the screen. Press the INPUT key repeatedly, or press the select an image to be projected.

V/v key to

6 When projecting a computer image,

switch your computer’s output to external display.

12 Projecting an Image

Page 43

The method to switch the output varies depending on the type of computer.

(Example)

To project image files stored in a USB memory device, see “USB Media Viewer”. To project an image using USB Connection, see “Projecting an Image using USB Connection”. To use Presentation Function via Network, see “Presentation Function via Network”.

7 Adjust the focus, size and position of

the projected image (page 14).

Open the zoom lever cover

Open the cover with a flat-bladed screwdriver, etc.

Open the lens shift cover

Open the cover with a flat-bladed screwdriver, etc.

Projecting an Image

Page 44

Adjusting the Projected image

Focus Size (Zoom)

Focus ring

Zoom lever

14 Projecting an Image

Page 45

Lens shift dial V

Lens shift dial H

Position

(Lens shift)

For adjusting lens shift, turn each dial with a flat-bladed screwdriver, etc.

Position

Adjuster

* Do not adjust the lens shift more than the indicated range, otherwise it may cause a

malfunction. For details, see “Projection Distance and Lens Shift Range”.

Adjusting the tilt of the projector with the adjusters

You can adjust the height of the projector using the adjusters. By changing the tilt of the projector with adjusters, you can adjust the position of the projected image.

Notes

• Be careful not to let the projector down on your fingers.

• Do not push hard on the top of the projector with the adjuster extended.

Changing the aspect ratio of the projected image

Press the ASPECT key on the remote commander to change the aspect ratio of the projected image. You can also change the setting in Aspect of the Screen menu.

Projecting an Image

Page 46

Correcting trapezoidal distortion of the projected image (Keystone feature)

If the image becomes trapezoidal, set the keystone manually.

1 Press the KEYSTONE key on the remote

commander or select V Keystone in the Installation menu.

2 Use the V/v/B/b keys to set the value. The

higher the value, narrower the top of the projected image. The lower the value, the narrower the bottom.

Notes

• Since the Keystone adjustment is an

electronic correction, the image may be deteriorated.

• Depending on the position adjusted with the

lens shift feature, the aspect ratio of the image may change from the original or projected image may be distorted with Keystone adjustment.

Increase the number towards plus

Increase the number towards minus

Displaying a pattern

You can display a pattern for adjusting the projected image or a grid pattern with the PATTERN key on the remote commander. Press the PATTERN key again to restore the previous image. You can use a grid pattern as a guide to write text or to draw lines and shapes on the whiteboard or blackboard without using a computer.

Note

You cannot use this key when “Type A USB”, “Type B USB” or “Network” is selected as the input.

Automatically adjusts Phase, Pitch and Shift of projected image while a signal is input from a computer (APA (Auto Pixel Alignment))

Press the APA key on the remote commander. Press again to cancel adjusting during the setting. You can also set APA in the Screen Menu. If Smart APA in the Function menu is set to “On”, executes APA automatically when a signal is input.

16 Projecting an Image

Page 47

Turning Off the Power

1 Press the ?/1 key on the unit or the remote commander.

The projector starts shutdown and turns off. If you press the ?/1 key within 10 seconds again, shutdown is cancelled.

2 Unplug the AC power cord from the wall outlet.

To turn off without displaying confirmation message

Press and hold the ?/1 key on the unit for a few seconds.

ECO gauge

This gauge indicates the current effectiveness of the projector’s ECO function. (For details on the ECO function, see “ECO MODE key” and “ECO”.) The leaf icons are displayed when the projector is shut down. The number of displayed icons varies according to how much energy is saved as a result of using the ECO function.

ECO gauge

Projecting an Image

Page 48

Using the Interactive Function

In the desktop mode, by using the Interactive Pen Device (main/sub) and the application Interactive Presentation Utility 2, this projector can be used more effectively for a wide range of purposes (VPL-SW536C/SW526C only).

Using the mouse function of the Interactive Pen Device (main only), you can control a computer and applications on the projected screen just like a mouse. Also when employing the drawing function of a different application, you can use the Interactive Pen Device to directly draw onto the projected file, and save the drawings.

Desktop mode

How to operate the mouse function of the Interactive Pen Device (main only)

• Left-click: tap the screen with the tip of the Interactive Pen Device.

• Double-click: tap the screen twice with the tip of the Interactive Pen Device.

• Drag and drop: move the Interactive Pen Device while touching the screen.

By starting Interactive Presentation Utility 2, you can use the Interactive Pen Device to draw lines and shapes on the projected screen. In the whiteboard mode, the projected screen can be used as an electronic whiteboard and you can select the background image from your photo library or the template.

Whiteboard mode

draw Erase Save

By using both the main and sub Interactive Pen Device, two people can draw on the projected screen simultaneously. The main device can use all the functions, whereas the sub device can use only the drawing function.

Use of these functions requires installation of Interactive Presentation Utility 2. For Interactive Presentation Utility 2 software update, visit Sony’s web site. https://www.servicesplus.sel.sony.com/ http://pro.sony.eu/InteractiveUtility

18 Using the Interactive Function

Page 49

Notes

The interactive function works by a detector in the projector, which picks up infrared rays emitted from the tip of the Interactive Pen Device. Observe the precautions noted below.

• Avoid placing the projector where the Interactive Pen detector is directly exposed to fluorescent light or other strong light.

• Do not cover the pen tip of the Interactive Pen Device or the Interactive Pen detector.

• Infrared data communication or noise from another device may cause improper operation.

Connecting a Computer with a USB Cable

Make sure your computer and the projector are connected with a computer cable. For details on connecting the projector to a computer, see “Connecting the Projector”.

Computer cable

USB connector

(Type A)

Computer

For Windows

Installing Interactive Presentation Utility 2

System Requirements

• CPU: Celeron 2.1GHz or faster

• Memory: 256MB or more (512MB Recommend)

• Available hard drive space: 1GB or more

•OS: Windows XP/Vista/Windows 7*

*1: 32bit edition and 64bit edition

/Windows 8*

1 Close all running applications. 2 Insert the supplied CD-ROM into the

CD-ROM drive of the computer.

3 Open the CD-ROM and double-click

“Interactive Presentation Utility

2.exe”.

4 Follow the on-screen instructions to

install the software.

To uninstall Interactive Presentation Utility 2, click [Start]-[All Programs][Interactive Presentation Utility 2][Uninstall].

Starting Interactive Presentation Utility 2

To start Interactive Presentation Utility 2, click [Start]-[All Programs]-[Interactive Presentation Utility 2]-[Interactive Presentation Utility 2].

After the application starts, the icon appears in the taskbar, and the toolbar appears on the screen.

Using the Interactive Function

Page 50

Toolbar

Main Pen toolbar

Taskbar

Projector connected to computer.

Projector not connected to computer.

Calibration Auto/Manual

Calibration aligns the points where the pen (Main and Sub) is pointing and where the projector displays the cursor on the screen. “Calibration Auto” allows you to execute the calibration automatically.

b c

a Calibration Auto b Calibration Main c Calibration Sub

Click “Calibration” to select “Calibration Auto.” The calibration starts automatically.

Note

Observe the precautions noted below during the calibration.

• Avoid placing obstacles between the interactive detector and the screen.

• Do not move the projector and the screen.

If Calibration Auto does not calibrate properly, try the following methods.

• Shield the screen from strong, direct outside light.

• Reduce the ambient light while Calibration Auto is performed.

• If Calibration Auto still does not calibrate properly after reducing the lighting as suggested above, click “Calibration Main” and “Calibration Sub”, then calibrate manually.

20 Using the Interactive Function

Page 51

Operating with the Interactive Pen Device

With the Interactive Pen Device, you can use the functions of the toolbar on the screen. See “User’s Guide of Interactive Presentation Utility 2” for details.

Closing Interactive Presentation Utility 2

Click the icon in the taskbar to display the pop-up menu, then select [Exit].

Using the Interactive Function

Page 52

Indicators

The indicators allow checking the status and notify you of abnormal operation of the projector. If the projector exhibits abnormal status, address the problem in accordance with the table below.

ON/STANDBY indicator

Status Meaning/Remedies

Lights in red The projector is in Standby mode. Flashes in green • The projector is ready to operate after having been turned on.

Lights in green The projector’s power is on. Lights in orange The projector is in With No Input (Lamp Cutoff). Flashes in red The projector is in abnormal status. Symptoms are indicated by

Flashes twice The internal temperature is unusually high. Check the items below.

Flashes six times Unplug the AC power cord from a wall outlet. After checking that the

Other number of flashes

• The lamp cools after the projector is turned off.

number of flashes. Address the problem in accordance with the following. If the symptom is shown again, consult with qualified Sony personnel.

• Check if nothing is blocking the ventilation holes.

• Check if the air filter is not clogged. (page 25)

• Check if the Installation Attitude in the Installation menu is set correctly.

ON/STANDBY indicator goes out, plug the power cord to a wall outlet again then turn on the projector.

Consult with qualified Sony personnel.

LAMP/COVER indicator

Status Meaning/Remedies

Flashes in red Symptoms are indicated by number of flashes. Address the problem in

Flashes twice The lamp cover or the air filter cover is not attached securely.

Flashes three times The temperature of lamp is unusually high. Turn off the power and

22 Indicators

accordance with the following.

(pages 23, 25)

wait for lamp to cool then turn on the power again. If the symptom is shown again, the lamp may be burnt out. In this case, replace the lamp with a new one (page 23).

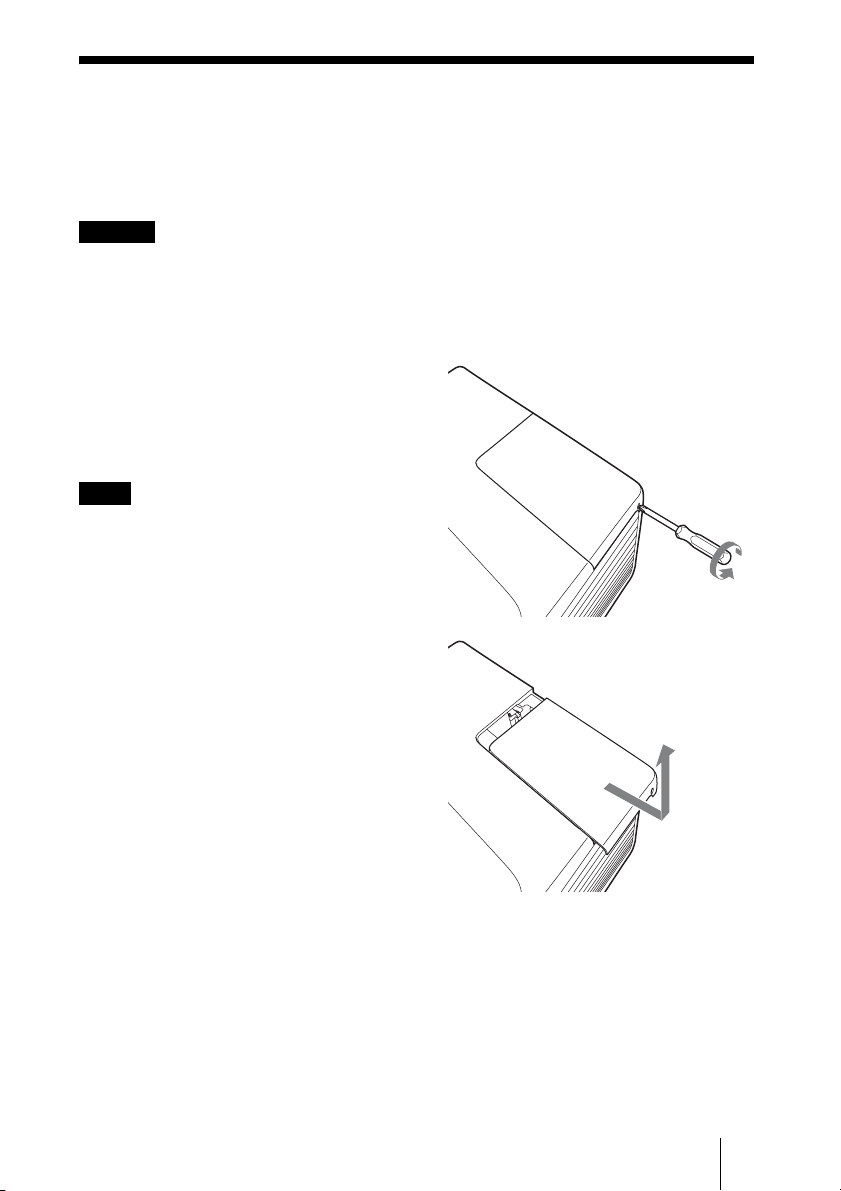

Page 53

Replacing the Lamp

Replace the lamp with a new one if a message displayed on the projected image or the LAMP/ COVER indicator notifies you to replace the lamp (page 22). Use an LMP-E212 projector lamp (not supplied) for replacement.

Caution

• The lamp remains hot after the projector is

turned off. If you touch the lamp, you may

burn your finger. When you replace the lamp, wait for at least an hour after turning off the projector for the lamp to cool sufficiently.

• Do not allow any metallic or inflammable objects into the lamp replacement slot after removing the lamp, otherwise it may cause electrical shock or fire. Do not put your hands into the slot.

Notes

• If the lamp breaks, contact qualified Sony personnel. Do not replace the lamp yourself.

• When removing the lamp, be sure to pull it out straight, by holding the designated location. If you touch a part of the lamp other than the designated location, you may be burned or injured. If you pull out the lamp while the projector is tilted, the pieces may scatter if the lamp breaks any may cause injury.

1 Turn off the projector, and disconnect

the AC power cord from a wall outlet.

2 When the lamp has cooled

sufficiently, open the lamp cover by loosening 1 screw.

Replacing the Lamp

Page 54

3 Loosen the 2 screws on the lamp then

pull out the lamp by its grab.

Grab

4 Insert the new lamp all the way in until

it is securely in place. Tighten the 2 screws.

5 Close the lamp cover and tighten the

1 screw.

Note

Be sure to install the lamp securely as it was. If not, the projector cannot be turned on.

6 Connect the AC power cord to a wall

outlet and turn on the projector.

7 Reset the lamp timer for notification of

the next replacement time. Select “Lamp Timer Reset” on the

Function menu then press the ENTER key. When a message appears, select “Yes” to reset the lamp timer.

24 Replacing the Lamp

Caution

Disposal of the used lamp

For the customers in the USA

Lamp in this product contains mercury. Disposal of these materials may be regulated due to environmental considerations. For disposal or recycling information, please contact your local authorities or the Telecommunications Industry Association (www.eiae.org).

Page 55

Cleaning the Air Filter

When a message appears on the projected image indicating time for a filter cleaning, clean the air filter (page 22). If the dust cannot be removed from the air filter even after cleaning, replace the air filter with a new one. For details on a new air filter, consult with qualified Sony personnel.

Caution

If you neglect to clean the air filter, dust may accumulate, clogging it. As a result, the temperature may rise inside the unit, leading to a possible malfunction or fire.

1 Turn off the projector, and disconnect

the AC power cord from the AC outlet.

2 Open the air filter cover and remove

the air filter holder.

Press A and open the air filter cover towards the arrow head as illustrated below, and remove the air filter holder.

Air filter cover

Push B, and remove the air filter holder in the direction of the arrow.

3 Clean the air filter with a vacuum

cleaner.

Remove the air filter as illustrated below then clean with the vacuum cleaner.

Claws

The air filter consists of 2 filters (A, B).

Air filter holder

Cleaning the Air Filter

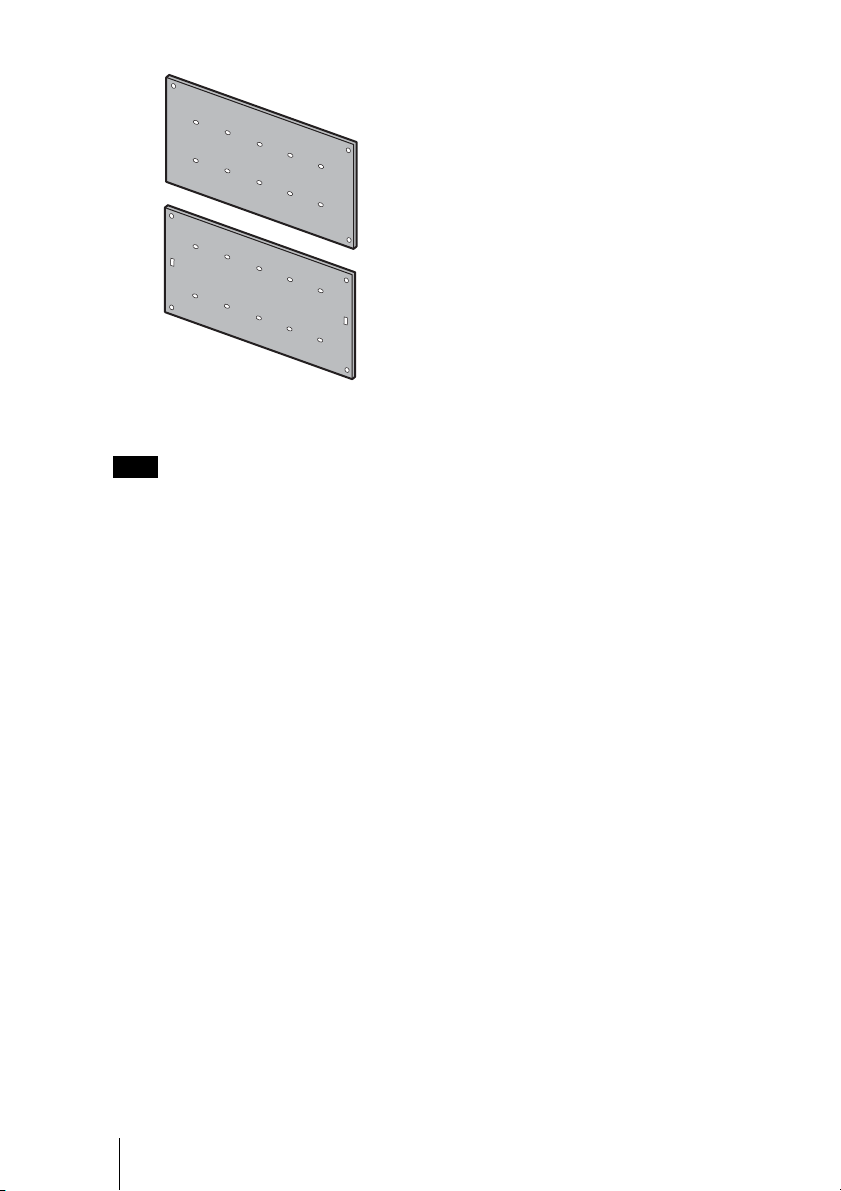

Page 56

4 Reattach the air filter cover to the unit.

Note

Be sure to attach the air filter cover firmly. If not, the projector cannot be turned on.

26 Cleaning the Air Filter

Page 57

Page 58

AVERTISSEMENT

Afin de réduire les risques d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié.

AVERTISSEMENT CET APPAREIL DOIT ÊTRE RELIÉ À

LA TERRE.

AVERTISSEMENT

Lors de l’installation de l’appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d’alimentation dans une prise murale facilement accessible proche de l’appareil. En cas de problème lors du fonctionnement de l’appareil, enclencher le dispositif de coupure d’alimentation ou débrancher la fiche d’alimentation.

ATTENTION À propos du connecteur LAN

Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive à ce port.

Consultez votre revendeur Sony pour l’installation du système de fixation au mur.

Pour les clients au Canada

CAN ICES-3 (B)/NMB-3(B)

Pour les clients en Europe

Ce produit a été fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation européenne doivent être adressées à son représentant, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au Service Après-Vente ou à la Garantie, merci de bien vouloir vous référer aux coordonnées qui vous sont communiquées dans les documents « Service (SAV) » ou Garantie.

Avertissement Évitez toute chute du projecteur

En cas d’installation murale, prenez toutes les précautions nécessaires pour éviter que le projecteur ne tombe, notamment en fixant le support mural du projecteur à l’aide d’un câble. Confiez l’installation du projecteur à un technicien qualifié.

AVERTISSEMENT 1 Utilisez un cordon d’alimentation (câble

secteur à 3 fils)/fiche femelle/fiche mâle avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable.

2 Utilisez un cordon d’alimentation (câble

secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l’utilisation du cordon d’alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.

IMPORTANT

La plaque signalétique se situe sous l’appareil.

AVERTISSEMENT

Page 59

Précautions

Sécurité

• Assurez-vous que la tension de service de votre projecteur est identique à la tension locale. Si un adaptateur de tension est nécessaire, informez-vous auprès d’un technicien Sony agréé.

• Si du liquide ou un objet solide pénètre dans le coffret, débranchez l’appareil et faites-le vérifier par un technicien Sony agréé avant de poursuivre l’utilisation.

• Débranchez le projecteur de la prise murale en cas de non-utilisation pendant plusieurs jours.

• Pour débrancher le cordon, le tirer par la fiche. Ne tirez jamais sur le cordon luimême.

• La prise murale doit se trouver à proximité du projecteur et être facile d’accès.

• L’appareil demeure connecté à la source d’alimentation secteur tant qu’il est branché sur la prise murale, et ce même si l’appareil est éteint.

• Ne regardez pas dans la fenêtre de projection lorsque la lampe est allumée.

• Ne mettez pas la main et ne posez aucun objet près des orifices de ventilation ; l’air qui s’en échappe est très chaud.

• Prenez garde de vous coincer les doigts dans le dispositif de réglage lorsque vous réglez la hauteur de l’appareil. N’exercez pas de pression forte sur le dessus de l’appareil alors que le dispositif de réglage est sorti.

• Évitez d’utiliser un cordon prolongateur à faible tension, car cela risquerait de causer un court-circuit et un accident matériel.

• Prenez garde de vous coincer les doigts entre l’appareil et la surface du plancher lorsque vous déplacez le projecteur alors qu’il est installé sur le plancher.

• Ne transportez pas le projecteur sans avoir d’abord fermé le cabinet et le couvercle.

• N’installez pas l’appareil près d’une source de chaleur telle qu’un radiateur ou un conduit d’air, ou dans un emplacement exposé directement à la lumière du soleil, très poussiéreux ou humide, ou sujet à des vibrations mécaniques ou chocs.

• Veillez à ne jamais installer le projecteur sur un mur/plafond ou à le déplacer par vos propres moyens. Veillez à vous adresser à votre revendeur Sony.

• Si les orifices de ventilation sont obstrués, la chaleur interne augmente et peut entraîner un incendie ou endommager l’appareil. Pour assurer la circulation correcte de l’air et éviter toute surchauffe interne, appliquez les recommandations suivantes :

• Laissez de l’espace libre autour de l’appareil (page 4).

• Évitez de recouvrir les orifices de ventilation (évacuation/admission).

• Ne posez pas l’appareil sur des surfaces telles que sa feuille d’emballage, un linge doux, des journaux, un tapis ou des bouts de papier. Ces matériaux risqueraient d’obstruer les orifices de ventilation.

Précautions

Page 60

• Ne placez aucun objet juste devant la fenêtre de projection pour éviter de bloquer la lumière durant la projection. La chaleur provenant de la lumière risque de les endommager. Utilisez la touche de masquage d’image pour couper l’image.

• N’utilisez pas la barre de sécurité comme antivol lors du transport ou de l’installation de l’appareil. Si vous soulevez ou accrochez l’appareil au moyen de la barre de sécurité, il risque de tomber et d’être endommagé, voire de provoquer des blessures.

• Évitez d’utiliser l’appareil s’il est incliné de plus de 15 degrés par rapport à l’horizontale.

15°

• Veillez à toujours installer l’appareil horizontalement ou verticalement. Dans le cas contraire, il est possible que les couleurs de l’image projetée ne soient pas uniformes ou que la durée de vie de la lampe diminue.

Pour les revendeurs

• Vérifiez que le projecteur est correctement installé sur le mur ; dans le cas contraire, il risque de tomber et de provoquer de graves blessures, voire la mort. Veillez à utiliser le support mural PSS-640 fourni par Sony.

• Vous devez fermer le couvercle du cabinet solidement lors de l’installation au plafond.

Lors de I’installation

• Lorsque vous installez l’appareil, laissez un espace entre celui-ci et les murs, etc. comme illustré.

10 cm au minimum (4 pouces)

30 cm minimum

(11

pouces)

30 cm minimum

(11 pouces)

Haut en haut

Installation horizontale

Avant en haut

(Projection vers

le bas)

Installation verticale

Haut en bas

Avant en bas

(Projection vers

le haut)

• Évitez d’utiliser l’appareil dans un endroit très chaud, très humide ou très froid.

4 Précautions

Page 61

• Évitez d’installer l’appareil dans un endroit exposé directement au flux d’air froid ou chaud d’un climatiseur. L’installation dans un tel lieu peut engendrer une défaillance de l’appareil à cause de la condensation de l’humidité ou d’une hausse de température.

• Évitez d’installer l’appareil dans un endroit situé à proximité d’un détecteur de chaleur ou de fumée. Cela risquerait de provoquer une défaillance du détecteur.

• N’installez pas le projecteur dans un environnement très poussiéreux ou enfumé. Le filtre à air pourrait se colmater avec, pour résultat, un dysfonctionnement ou des dommages du projecteur.

• Si l’appareil est utilisé à une altitude de 1 500 m ou plus, réglez l’option « Mode haute altit. » sur « On » dans le menu Installation. Si ce réglage du mode n’est pas effectué alors que l’on utilise l’appareil à haute altitude, des effets négatifs peuvent s’ensuivre, tels qu’une baisse de fiabilité de certains composants.

• Réglez correctement « Attitude installation » dans le menu Installation pour respecter l’angle d’installation. Le composant risque de manquer de fiabilité si vous continuez d’utiliser un réglage incorrect.

Nettoyage de la fenêtre de projection et du boîtier

• Veillez à débrancher le cordon d’alimentation de la prise secteur avant de procéder au nettoyage.

• Si vous frottez l’appareil avec un chiffon sale, vous risquez de le rayer.

• Si l’appareil est exposé à des substances volatiles telles que des insecticides, ou en cas de contact prolongé avec un produit en caoutchouc ou en résine vinylique, l’appareil risque de se détériorer ou de perdre son revêtement.

• Ne touchez pas la fenêtre de projection avec les mains nues.

• Nettoyage de la surface de la fenêtre de projection : Essuyez délicatement la fenêtre de projection avec un chiffon doux, notamment un chiffon de nettoyage pour vitres. Les taches tenaces peuvent être éliminées avec un chiffon doux légèrement humide. N’utilisez jamais de solvant tel qu’alcool, benzène, diluant ou détergent acide, alcalin ou abrasif, pas plus qu’une lingette de nettoyage chimique.

• Nettoyage du boîtier : Nettoyez délicatement le boîtier avec un chiffon doux. Les taches tenaces peuvent être éliminées avec un chiffon doux légèrement imprégné d’une solution détergente neutre et tordu. Ensuite, essuyez avec un chiffon doux et sec. N’utilisez jamais de solvant tel qu’alcool, benzène, diluant ou détergent acide, alcalin ou abrasif, pas plus qu’une lingette de nettoyage chimique.

Éclairage

Pour une qualité d’image optimale, la face avant de l’écran ne doit pas être directement exposée à une source d’éclairage ou au rayonnement solaire.

Précautions

Page 62

Projecteur LCD

Le projecteur LCD est fabriqué au moyen d’une technologie de haute précision. Il se peut toutefois que vous constatiez que de petits points noirs et/ou lumineux (rouges, bleus ou verts) apparaissent continuellement sur le projecteur LCD. Ceci est un résultat normal du processus de fabrication et n’est pas le signe d’un dysfonctionnement. Si vous utilisez plusieurs projecteurs LCD pour projeter sur un écran, la reproduction des couleurs peut varier selon les projecteurs, même s’ils sont du même modèle. Ceci est dû au fait que l’équilibre des couleurs peut être réglé différemment sur les projecteurs.

Écran

Utilisez un écran doté d’une surface régulière.

Ventilateur

Le projecteur renferme un ventilateur qui empêche la température interne d’augmenter et qui peut donc générer du bruit. Ceci est un résultat normal du processus de fabrication et n’est pas le signe d’un dysfonctionnement. Toutefois, en cas de bruit anormal, adressez-vous à un technicien Sony agréé.

• La longévité est propre à chaque lampe et varie selon ses conditions d’utilisation. Il est donc possible qu’elle cesse de fonctionner ou qu’elle ne brille plus, même avant le terme de la période de remplacement spécifiée.

• Elle peut aussi cesser de fonctionner au-delà de la période de remplacement prévue. Remplacez la lampe par une neuve dès que possible si un message apparaît sur l’image projetée, même si la lampe brille toujours normalement.

Transport

Cet appareil est un équipement de précision. Lors du transport de l’appareil, ne le soumettez pas à des chocs ou ne le laissez tomber. Ceci peut endommager l’appareil.

Lampe

La lampe utilisée comme source de lumière contient du mercure dont la pression interne est très élevée. Une lampe au mercure à haute pression présente les caractéristiques suivantes :

• La luminosité de la lampe diminue au fil de son utilisation.

• La lampe peut cesser de fonctionner avec un bruit violent sous l’effet d’un choc, d’un dégât ou de la détérioration causée par le temps. La lampe peut cesser de briller et sauter.

6 Précautions

Page 63

Vérification des accessoires fournis

Télécommande RM-PJ8 (1) Pile au lithium (CR2025) (1)

La pile est déjà en place. Avant d’utiliser la télécommande, retirez la feuille de plastique isolante.

Cordon d’alimentation secteur (1) Guide de référence rapide (ce manuel) (1) Mode d’emploi (CD-ROM) (1) Application Projector Station for Network Presentation (CD-ROM) (1) Stylo interactif IFU-PN200M (principal) (1) (VPL-SW536C/SW526C uniquement) Stylo interactif IFU-PN200S (secondaire) (1) (VPL-SW536C/SW526C uniquement) Piles au manganèse de type AAA (R03) (4) (VPL-SW536C/SW526C uniquement)

Application Interactive Presentation Utility 2 (CD-ROM) (1) (VPL-SW536C/SW526C uniquement)

Utilisation des manuels sur CD-ROM

Insérez le CD-ROM fourni dans le lecteur de CD-ROM de votre ordinateur ; le CD-ROM démarre automatiquement après quelques instants. Sélectionnez le Mode d’emploi que vous souhaitez lire. Si le CD-ROM ne démarre pas automatiquement, ouvrez le fichier « index.htm » sur le CD-ROM. Pour lire le Mode d’emploi enregistré sur le CD-ROM, vous devez installer Adobe Acrobat Reader 5.0 ou une version ultérieure sur votre ordinateur.

Installation de Projector Station for Network Presentation

1 Fermez toutes les applications en

cours d’exécution.

2 Insérez le CD-ROM fourni dans le

lecteur de CD-ROM de l’ordinateur.

Câble USB A-B (5 m) (1) (1-846-133-11/ Sony) (VPL-SW536C/SW526C uniquement)

3 Ouvrez le CD-ROM et cliquez deux

fois sur le fichier .exe.

Lorsque le message « Contrôle de compte d’utilisateur » s’affiche, cliquez sur « Autoriser » ou sur « Oui ».

4 Suivez les instructions à l’écran pour

installer le logiciel.

Vérification des accessoires fournis

Page 64

Installation des piles

Télécommande

Le couvercle de la batterie est fixé au stylo interactif à l’aide d’une petite attache. Veillez à ne pas rompre l’attache lors de l’ouverture du couvercle de la batterie.

1 Retirez le compartiment de la pile au

lithium.

Retirez le compartiment de la pile à l’aide d’une tige, comme illustré sur le schéma.

2 Insérez une pile au lithium.

Avec la face 3 (plus) vers le haut.

3 Fermez le compartiment de la pile au

lithium.

2 Insérez deux piles de type AAA.

3 Replacez le couvercle de la batterie.

Mise en place des piles

Quatre piles de format AAA (R03) sont fournies pour le stylo interactif IFUPN200M/IFU-PN200S. Pour éviter tout risqué d’explosion, utilisez des piles de format AAA (R03) au manganèse ou des piles alcalines.

ATTENTION

Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d’un type équivalent recommandé par le constructeur. Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Mise en place des piles

Une pile au lithium (CR2025) est fournie pour la télécommande RM-PJ8. Pour éviter tout risque d’explosion, utilisez une pile au lithium (CR2025).

Stylo interactif

1 Retirez le couvercle de la batterie.

8 Vérification des accessoires fournis

Page 65

Sélection de la langue de menu

L’anglais est défini d’origine comme langue d’affichage des menus, des messages, etc. Pour changer la langue des menus à l’écran, procédez comme suit :

1 Branchez le cordon d’alimentation

secteur à la prise murale.

2 Mettez le projecteur sous tension.

Appuyez sur la touche ?/1.

3 Appuyez sur la touche MENU pour

afficher le menu.

Si l’affichage n’est pas net, réglez la mise au point, la taille et la position de l’image projetée

(page 12).

4 Sélectionnez la langue des menus.

Appuyez sur la touche V ou v pour sélectionner le menu Marche ( ), puis appuyez sur la touche ENTER.

2 Appuyez sur la touche V ou v pour

sélectionner « Language ( ) », puis appuyez sur la touche ENTER.

Operation

Language English

Status OnStatus OnStatus Security Lock Off Panel Key Lock Off

Sel Set Back

3 Appuyez sur la touche V/v/B/b pour

sélectionner la langue, puis appuyez sur la touche ENTER.

5 Appuyez sur la touche MENU pour

désactiver l’écran de menu.

Sélection de la langue de menu

Page 66

Projection d’une image

La taille de l’image projetée dépend de la distance entre le projecteur et l’écran. Installez le projecteur de façon à adapter l’image projetée à la taille de l’écran. Pour plus d’informations sur les distances de projection et les tailles de l’image projetée, reportez-vous à « Distance de projection et plage de déplacement du bloc optique ».

Remarques

• Compte tenu des caractéristiques du projecteur à ultra-courte focale, il est possible que l’image soit inégale sur une surface de projection non complètement plane. Il ne s’agit pas d’un dysfonctionnement du projecteur.

• Projetez l’image sur une surface plane.

Entrée

Vidéo

S-Vidéo

Entrée A Entrée B Entrée C USB type B

Réseau

USB type A

Sél

Prise murale

Ordinateur

Appareil vidéo

1 Branchez le cordon d’alimentation

secteur à la prise murale.

2 Raccordez tous les appareils au

projecteur.

3 Appuyez sur la touche ?/1 pour

mettre l’appareil sous tension.

10 Projection d’une image

4 Mettez sous tension l’appareil

raccordé.

5 Sélectionnez la source d’entrée.

Appuyez sur la touche INPUT du projecteur pour afficher le menu permettant de modifier le signal d’entrée à l’écran. Appuyez plusieurs fois sur la

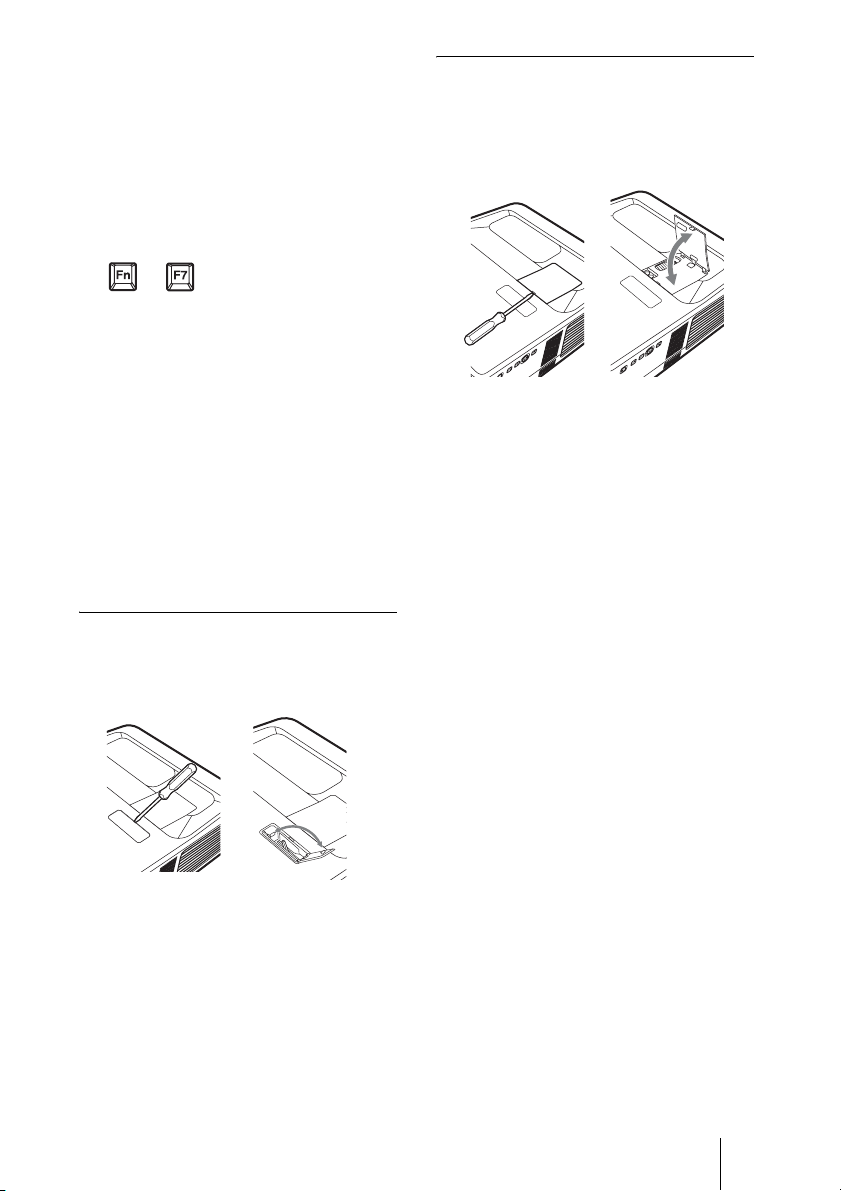

Page 67

touche INPUT ou appuyez sur la touche

V/v pour sélectionner l’image à projeter.

6 Lorsque vous projetez les images d’un

ordinateur, faites basculer la sortie de l’ordinateur vers l’affichage externe. La méthode de basculement de la sortie dépend du type d’ordinateur.

(Exemple)

Pour projeter les fichiers image enregistrés dans une clé USB, reportezvous à la section « USB Media Viewer ». Pour projeter une image à l’aide d’une connexion USB, reportezvous à la section « Projection d’une image à l’aide d’une connexion USB ». Pour utiliser la fonction Présentation via le réseau, reportez-vous à la section « Fonction Présentation via le réseau ».

7 Réglez la mise au point, la taille et la

position de l’image projetée (page 12).

Ouvrez le couvercle du levier de zoom

Ouvrez le couvercle avec un tournevis à lame plate, etc.

Ouvrez le couvercle de déplacement de bloc optique

Ouvrez le couvercle avec un tournevis à lame plate, etc.

Projection d’une image

Page 68

Réglage de l’image projetée

Mise au point Taille (zoom)

Molette de mise au point

Levier de zoom

12 Projection d’une image

Page 69

(déplacement du bloc optique)

Position

Pour régler le déplacement du bloc optique, faites pivoter chaque molette à l’aide d’un tournevis à lame plate, par exemple.

Molette de déplacement V du bloc optique

Molette de déplacement H du bloc optique

Position

Supports réglables

* Ne réglez pas le déplacement du bloc optique au-delà de la plage indiquée, au risque de

provoquer un dysfonctionnement. Pour plus de détails, reportez-vous à la section « Distance de projection et plage de déplacement du bloc optique ».

Réglage de l’inclinaison du projecteur à l’aide des supports réglables

Vous pouvez régler la hauteur du projecteur à l’aide des supports réglables. En modifiant l’inclinaison du projecteur à l’aide des supports réglables, il vous est possible de régler la position de l’image projetée.

Remarques

• Veillez à ne pas abaisser le projecteur sur vos doigts.

• Évitez d’appuyer fortement sur le dessus de l’appareil lorsque les supports réglables sont déployés.

Modification du rapport de format de l’image projetée

Appuyez sur la touche ASPECT de la télécommande pour modifier le rapport de format de l’image projetée. Vous pouvez également modifier le réglage dans Aspect du menu Écran.

Projection d’une image

Page 70

Correction de la distorsion trapézoïdale de l’image projetée (Fonction trapèze)

Si l’image devient trapézoïdale, réglez le trapèze manuellement.

1 Appuyez sur la touche KEYSTONE de la

télécommande ou sélectionnez Trapèze V dans le menu Installation.

2 Utilisez V/v/B/b pour régler la valeur.

Plus la valeur est élevée, plus le haut de l’image projetée est étroit. Plus la valeur est faible, plus le bas de l’image est étroit.

Remarques

• Étant donné que le réglage de Trapèze est

une correction électronique, l’image peut être altérée.

• Selon la position réglée à l’aide de la

fonction de déplacement du bloc optique, il est possible que le rapport de format original de l’image ne soit pas maintenu ou que le réglage du trapèze déforme l’image projetée.

Augmenter la valeur vers plus

Diminuer la valeur vers moins

Affichage d’une mire

Vous pouvez afficher une mire pour régler l’image projetée ou une mire quadrillée avec la touche PATTERN de la télécommande. Appuyez à nouveau sur la touche PATTERN pour rétablir l’image précédente. Vous pouvez utiliser une mire quadrillée comme guide pour écrire du texte ou dessiner des lignes ou des formes sur le tableau banc ou le tableau noir sans recourir à un ordinateur.

Remarque

Vous ne pouvez pas utiliser cette touche lorsque vous sélectionnez l’entrée « USB Type A », « USB Type B » ou « Réseau ».

Permet de régler automatiquement la Phase, le Pas et le Déplacement de l’image projetée lors de la réception d’un signal d’ordinateur (APA (alignement automatique des pixels))

Appuyez sur la touche APA de la télécommande. Appuyez à nouveau sur cette touche pour annuler le réglage en cours de paramétrage. Vous pouvez également régler l’APA dans le menu Écran. Si APA intelligent est réglé sur

« On » dans le menu Fonction, vous pouvez lancer automatiquement l’APA en présence d’un

signal en entrée.

14 Projection d’une image

Page 71

Mise hors tension

1 Appuyez sur la touche ?/1 de l’appareil principal ou de la télécommande.

Le projecteur s’arrête et se met hors tension. Si vous rappuyez sur la touche ?/1 dans les 10 secondes qui suivent, l’arrêt est annulé.

2 Débranchez le cordon d’alimentation secteur de la prise murale.

Pour mettre hors tension sans afficher de message de confirmation

Maintenez enfoncée la touche ?/1 de l’appareil pendant quelques secondes.

Indicateur ECO

Cet indicateur spécifie si la fonction ECO du projecteur est efficace. (Pour plus de détails sur la fonction ECO, reportez-vous aux sections « Touche ECO MODE » et « ECO ».) Des icônes en forme de feuille s’affichent lorsque le projecteur est éteint. Le nombre d’icônes affichées dépend de la quantité d’énergie économisée suite à l’utilisation de la fonction ECO.

Indicateur ECO

Projection d’une image

Page 72

Utilisation de la fonction interactive

En mode Bureau, grâce au stylo interactif (principal/secondaire) et à l’utilitaire de présentation interactive 2 de l’application, ce projecteur peut être utilisé plus efficacement à des fins très variées (VPL-SW536C/SW526C uniquement).

Avec la fonction de souris du stylo interactif (principal uniquement), vous pouvez commander un ordinateur et des applications sur l’écran projeté, exactement comme avec une souris. De même, lorsque vous vous servez de la fonction de dessin d’une autre application, vous pouvez utiliser le stylo interactif pour dessiner directement sur le fichier projeté, puis enregistrer les dessins.

mode Bureau

mode Tableau blanc

Comment utiliser la fonction de souris du stylo interactif (principal uniquement)

• Clic gauche : tapez sur l’écran avec la pointe du stylo interactif.

• Double-clic : tapez deux fois sur l’écran avec la pointe du stylo interactif.

• Glisser-déposer : déplacez le stylo interactif tout en appuyant sur l’écran.

Lorsque vous démarrez l’utilitaire de présentation interactive 2, vous pouvez utiliser le stylo interactif pour dessiner des lignes et des formes sur l’écran projeté. En mode Tableau blanc, l’écran projeté peut servir de tableau blanc électronique et vous pouvez sélectionner l’image d’arrière-plan depuis votre bibliothèque de photos ou le modèle.

Dessiner Effacer Enregistrer

Avec les stylos interactifs principal et secondaire, deux personnes peuvent dessiner en même temps sur l’écran projeté. Le stylo principal peut employer toutes les fonctions, tandis que le stylo secondaire ne peut se servir que de la fonction de dessin.

L’utilisation de ces fonctions requiert l’installation de l’utilitaire de présentation interactive 2. Pour mettre à jour l’utilitaire de présentation interactive 2, consultez le site Web de Sony. https://www.servicesplus.sel.sony.com/ http://pro.sony.eu/InteractiveUtility

16 Utilisation de la fonction interactive

Page 73

Remarques

La fonction interactive est activée grâce à un détecteur situé à l’intérieur du projecteur qui capte les rayons infrarouges émis par la pointe du stylo interactif. Observez les précautions ci-dessous.

• Évitez de placer le projecteur en exposant le détecteur du stylo interactif directement à une lumière fluorescente ou à une autre source lumineuse puissante.

• N’obstruez pas la pointe du stylo interactif ou le détecteur du stylo interactif.

• La communication de données infrarouges ou les interférences produites par un autre dispositif risquent de provoquer un dysfonctionnement.

Raccordement d’un ordinateur avec un câble USB

Vérifiez que votre ordinateur et le projecteur sont reliés à l’aide d’un câble d’ordinateur. Pour plus de détails sur le raccordement du projecteur à l’ordinateur, reportez-vous à « Raccordement du projecteur ».

Câble d’ordinateur

Connecteur

USB (Type A)

Ordinateur

Pour Windows

Installation de l’utilitaire de présentation interactive 2

Configuration système

• CPU : Celeron 2,1 GHz ou plus rapide

• Mémoire : 256 Mo ou plus (512 Mo recommandée)

• Espace disque disponible : 1 Go ou plus

•SE : Windows XP/Vista/Windows 7*

*1 : éditions 32 bits et 64 bits

/Windows 8*

1 Fermez toutes les applications en

cours.

2 Insérez le CD-ROM fourni dans le

lecteur de CD-ROM de l’ordinateur.

3 Ouvrez le CD-ROM et cliquez deux

fois sur « Interactive Presentation Utility 2.exe ».

4 Suivez les instructions à l’écran pour

installer le logiciel.

Pour désinstaller l’utilitaire de présentation interactive 2, cliquez sur [Démarrer]-[Tous les programmes][Utilitaire de présentation interactive 2][Désinstaller].

Utilisation de la fonction interactive

Page 74

Démarrage de l’utilitaire de présentation interactive 2

Pour lancer l’utilitaire de présentation interactive, cliquez sur [Démarrer]-[Tous les programmes]-[Utilitaire de présentation interactive 2]-[Utilitaire de présentation interactive 2].

Une fois l’application lancée, l’icône apparaît dans la barre des tâches et la barre d’outils apparaît à l’écran.

Barre d’outils

Barre des tâches

Projecteur raccordé à l’ordinateur.

Projecteur non raccordé à l’ordinateur.

Barre d’outils du crayon principal

b c

a Étalonnage automatique b Étalonnage principal c Étalonnage secondaire

Cliquez sur « Étalonnage » pour sélectionner « Étalonnage automatique ». L’étalonnage démarre automatiquement.

Remarque

Pendant l’étalonnage, respectez les précautions figurant ci-dessous.

• Évitez de placer des obstacles entre le détecteur interactif et l’écran.

• Ne déplacez pas le projecteur et l’écran.

Étalonnage automatique/manuel

L’étalonnage aligne les points sur lesquels pointe le crayon et à l’endroit où le projecteur affiche le curseur sur l’écran. La fonction « Étalonnage automatique » vous permet d’effectuer l’étalonnage automatiquement.

18 Utilisation de la fonction interactive

Si la fonction Étalonnage automatique n’étalonne pas correctement, essayez d’appliquer les méthodes suivantes.

• Protéger l’écran d’une lumière extérieure directe et forte.

• Réduisez l’éclairage ambiant lorsque la fonction Étalonnage automatique est en cours d’exécution.

• Si la fonction Étalonnage automatique n’étalonne toujours pas correctement après avoir réduit l’éclairage comme suggéré précédemment, cliquez sur « Étalonnage principal » et sur « Étalonnage secondaire », puis étalonnez manuellement.

Page 75

Fonctionnement avec le stylo interactif

Avec le stylo interactif, vous pouvez utiliser les fonctions de la barre d’outils sur l’écran. Pour plus de détails, reportez-vous à « Guide de l’utilisateur de l’utilitaire de présentation interactive 2 ».

Fermeture de l’utilitaire de présentation interactive 2

Cliquez sur l’icône de la barre des tâches pour afficher le menu contextuel, puis sélectionnez [Quitter].

Utilisation de la fonction interactive

Page 76

Témoins

Les témoins vous permettent de vérifier l’état du projecteur et vous avertissent d’un éventuel dysfonctionnement. Si le projecteur indique un état anormal, reportez-vous au tableau ci-dessous afin de remédier au problème.

Témoin ON/STANDBY

État Signification/Solutions

S’allume en rouge Le projecteur est en mode de veille. Clignote en vert • Le projecteur est prêt à fonctionner dès qu’il est sous tension.

S’allume en vert Le projecteur est sous tension. S’allume en orange Le projecteur est en mode Sans entrée (Coupure lampe). Clignote en rouge L’état du projecteur est anormal. Les symptômes sont indiqués par le

Clignote à deux reprises

Clignote à six reprises

Autre nombre de clignotements

• La lampe refroidit après la mise hors tension du projecteur.

nombre de clignotements. Conformez-vous aux instructions suivantes afin de remédier au problème. Si le symptôme persiste, consultez un technicien Sony agréé.

La température à l’intérieur du projecteur est anormalement élevée. Vérifiez les éléments ci-dessous.

• Assurez-vous que les orifices de ventilation ne sont pas obstrués.

• Assurez-vous que le filtre à air n’est pas colmaté. (page 23)

• Vérifiez si le réglage Attitude Installation du menu Installation est correct.

Débranchez le cordon d’alimentation secteur de la prise murale. Après avoir confirmé l’extinction du témoin ON/STANDBY, rebranchez le cordon d’alimentation secteur à une prise murale, puis mettez le projecteur sous tension.

Consultez un technicien Sony agréé.

Témoin LAMP/COVER

État Signification/Solutions

Clignote en rouge Les symptômes sont indiqués par le nombre de clignotements.

Clignote à deux reprises

Clignote à trois reprises

20 Témoins

Conformez-vous aux instructions suivantes afin de remédier au problème.

Le couvercle de lampe ou celui du filtre à air n’est pas correctement fixé. (pages 21, 23)

La température de la lampe est anormalement élevée. Mettez le projecteur hors tension et attendez que la lampe refroidisse, puis remettez-le sous tension. Si le symptôme réapparaît, la lampe est peut-être grillée. Dans ce cas, remplacez-la par une neuve (page 21).

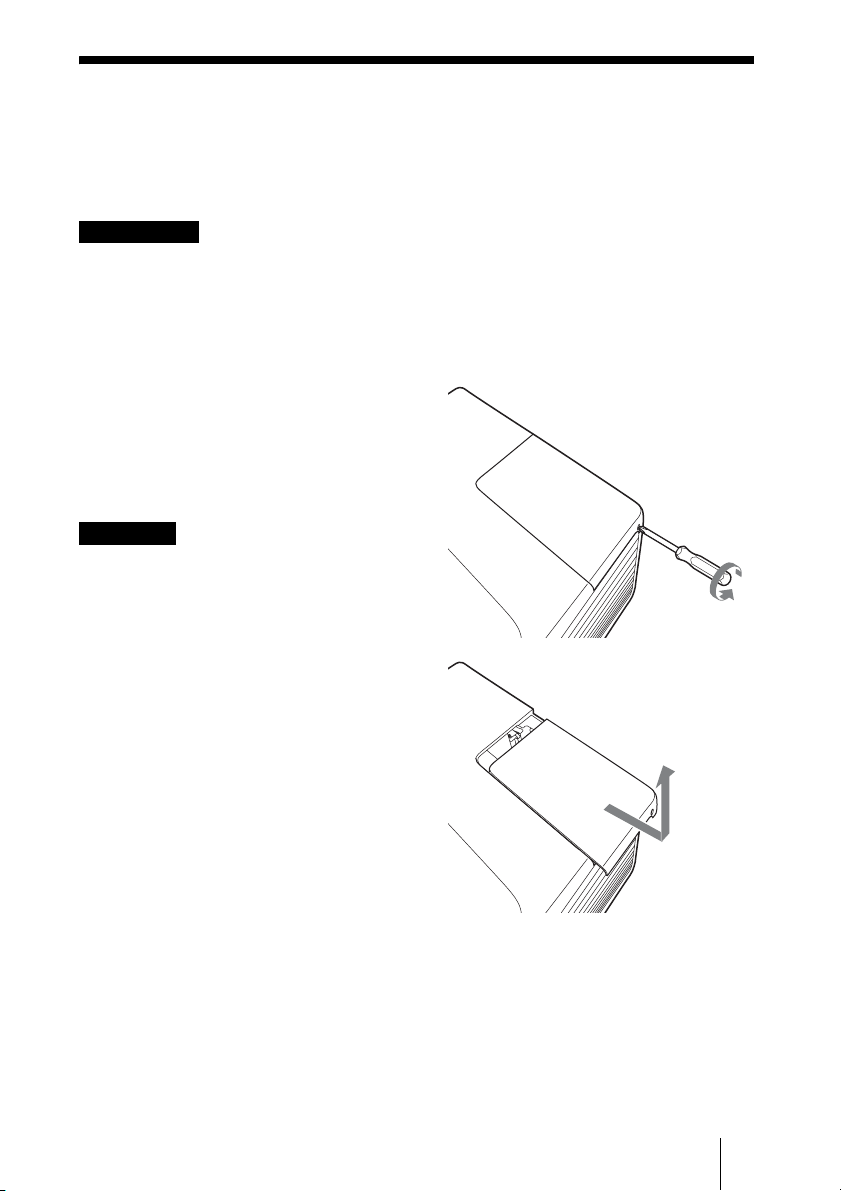

Page 77

Remplacement de la lampe

Remplacez la lampe par une neuve si un message s’affiche sur l’image projetée ou si le témoin LAMP/COVER vous recommande de remplacer la lampe (page 20). Utilisez une lampe de rechange pour projecteur LMP-E212 (non fournie).

Mise en garde

• La lampe reste chaude après la mise hors

tension du projecteur. Ne la touchez pas, car

vous pourriez vous brûler les doigts. Avant de remplacer la lampe, attendez au moins une heure après la mise hors tension du projecteur pour lui permettre de refroidir suffisamment.

• Assurez-vous de ne pas introduire des objets métalliques ou inflammables dans la fente de remplacement de la lampe après avoir retiré celle-ci afin d’éviter tout risque d’électrocution ou d’incendie. N’insérez pas les mains dans la fente.

Remarques

• Si la lampe se casse, contactez un technicien Sony agréé. Ne remplacez pas la lampe vous-même.

• Quand vous retirez la lampe, veillez à l’extraire en ligne droite, en la tenant par le point désigné. Tout contact avec une partie de la lampe autre que le point désigné peut provoquer des brûlures ou des blessures. Si vous retirez la lampe quand le projecteur est incliné et qu’elle se casse, vous risquez d’être blessé par des projections de verre.

1 Mettez le projecteur hors tension et

débranchez le cordon d’alimentation secteur de la prise murale.

2 Lorsque la lampe a suffisamment

refroidi, ouvrez le couvercle de lampe en desserrant 1 vis.

Remplacement de la lampe

Page 78

3 Desserrez les 2 vis de la lampe, puis

extrayez la lampe par son point de prise.

Point de prise

4 Introduisez la nouvelle lampe à fond

jusqu’à ce qu’elle soit correctement en place. Serrez les vis 2.

5 Fermez le couvercle de lampe et serrez

la vis 1.

Remarque

Assurez-vous de remettre solidement en place la lampe dans sa position initiale. Sinon, le projecteur ne peut pas être mis sous tension.

6 Branchez le cordon d’alimentation

secteur sur une prise murale et mettez le projecteur sous tension.

7 Réinitialisez la durée de lampe pour

être informé du nombre d’heures d’utilisation.

Sélectionnez « Réinit. durée lampe » dans le menu Fonction, puis appuyez sur la touche ENTER. Quand un message apparaît, sélectionnez « Oui » pour réinitialiser la durée de lampe.

22 Remplacement de la lampe

Mise en garde

Mettre à disposition de la lampe usagée

Pour les clients aux États-Unis

La lampe dans ce produit contient du mercure. La disposition de ces matériaux peut être réglementée suite à des considérations environnementales. Pour obtenir des informations de disposition ou de recyclage, veuillez communiquer avec vos autorités locales ou la Telecommunications Industry Association (www.eiae.org).

Page 79

Nettoyage du filtre à air

Lorsqu’un message indiquant la nécessité de remplacer un filtre s’affiche sur l’image projetée, nettoyez le filtre à air (page 20). S’il n’est pas possible d’enlever la poussière du filtre à air, même après un nettoyage, remplacez ce dernier par un neuf. Pour plus d’informations sur les nouveaux filtres à air, contactez un technicien Sony agréé.

Mise en garde

Si vous omettez de nettoyer le filtre à air, des poussières peuvent s’accumuler et le colmater. La température peut alors augmenter à l’intérieur de l’appareil et provoquer un mauvais fonctionnement ou un incendie.

1 Mettez le projecteur hors tension et

débranchez le cordon d’alimentation secteur de la prise murale.

2 Ouvrez le couvercle du filtre à air et

retirez le support du filtre à air.

Appuyez sur A et ouvrez le couvercle du filtre à air dans le sens de la flèche comme indiqué dans l’illustration ci-dessous, puis retirez le support du filtre à air.

Couvercle du filtre à air

Appuyez sur B, puis retirez le support du filtre à air en suivant le sens de la flèche.

3 Nettoyez le filtre à air à l’aide d’un

aspirateur.

Retirez le filtre à air comme illustré ci-dessous, puis nettoyez à l’aide de l’aspirateur.

Griffes

Le filtre à air est constitué de 2 filtres (A, B).

Support du filtre à air

Nettoyage du filtre à air

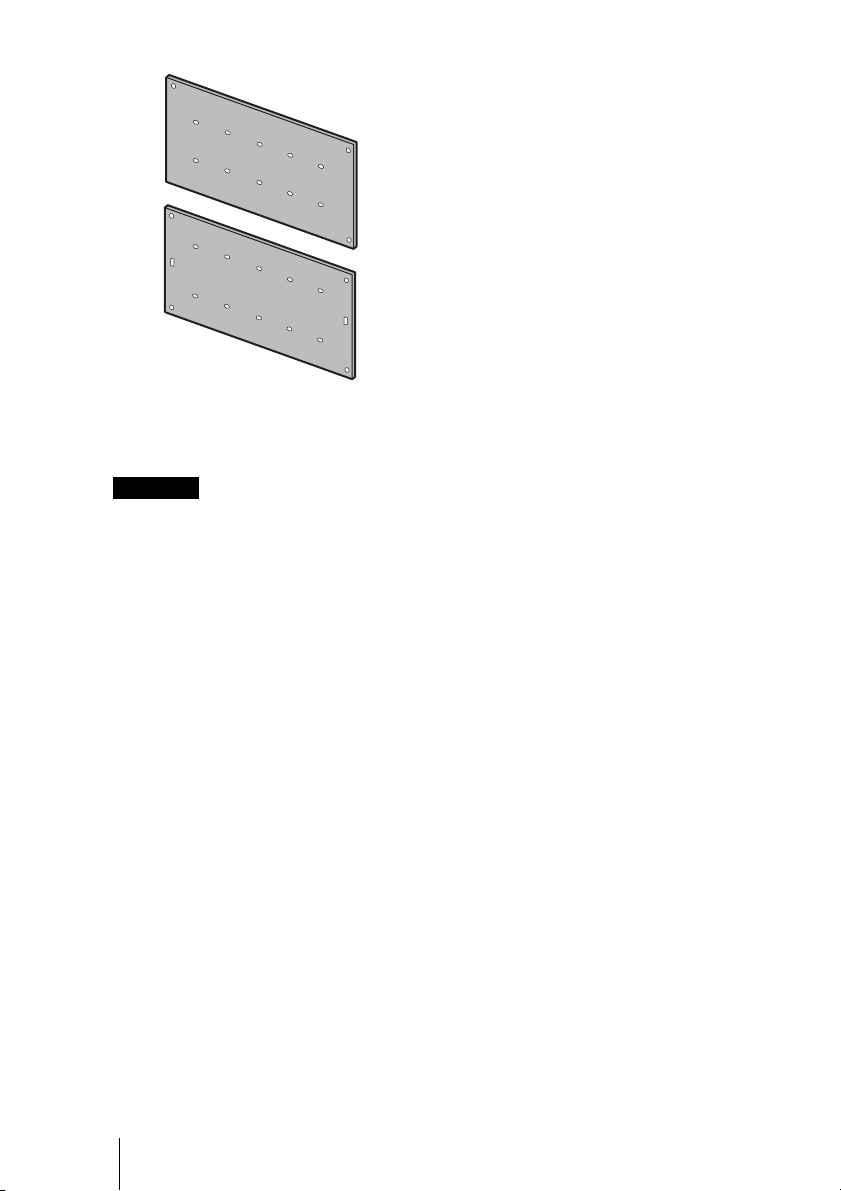

Page 80

4 Replacez le couvercle du filtre à air de

l’appareil.

Remarque

Veillez à fixer correctement le couvercle de filtre à air. Sinon, le projecteur ne peut pas être mis sous tension.

24 Nettoyage du filtre à air

Page 81

Page 82

ADVERTENCIA

IMPORTANTE

La placa de características está situada en la parte inferior.

Para reducir el riesgo de electrocución, no exponga este aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.

ADVERTENCIA ESTE APARATO DEBE CONECTARSE A TIERRA.

ADVERTENCIA

Al instalar la unidad, incluya un dispositivo de desconexión fácilmente accesible en el cableado fijo, o conecte el enchufe de alimentación a una toma de corriente fácilmente accesible cerca de la unidad. Si se produce una anomalía durante el funcionamiento de la unidad, accione el dispositivo de desconexión pa ra desactivar la alimentación o desconecte el enchufe de alimentación.

PRECAUCIÓN Acerca del conector LAN

Por razones de seguridad, no enchufe a este puerto un conector de cableado de dispositivo periférico que pueda tener una tensión excesiva.

Consulte con su distribuidor de Sony para realizar una instalación en la pared.

Para los clientes de Europa

Este producto ha sido fabricado por, o en nombre de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. Las consultas relacionadas con la conformidad del producto basadas en la legislación de la Unión Europea deben dirigirse al representante autorizado, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con el servicio o la garantía, por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Advertencia Evite que el proyector se caiga

Si instala el proyector en una pared, tome las precauciones necesarias para impedir que se caiga, como fijar el soporte de montaje mural del proyector con un cable, etc. Asegúrese de que la instalación del proyector corre a cargo de personal de servicio especializado.

ADVERTENCIA 1 Utilice un cable de alimentación (cable de

alimentación de 3 hilos)/conector/enchufe del aparato recomendado con toma de tierra y que cumpla con la normativa de seguridad de cada país, si procede.

2 Utilice un cable de alimentación (cable de

alimentación de 3 hilos)/conector/enchufe del aparato que cumpla con los valores nominales correspondientes en cuanto a tensión e intensidad.

Si tiene alguna duda sobre el uso del cable de alimentación/conector/enchufe del aparato, consulte a un técnico de servicio cualificado.

ADVERTENCIA

Page 83

Precauciones

Seguridad

• Compruebe que la tensión de funcionamiento de la unidad sea la misma que la del suministro eléctrico local. Si es necesario adaptar la tensión, consulte con personal especializado de Sony.

• Si se introduce algún objeto sólido o líquido en la unidad, desenchúfela y haga que sea revisada por personal especializado de Sony antes de volver a utilizarla.

• Desenchufe la unidad de la toma mural cuando no vaya a utilizarla durante varios días.

• Para desconectar el cable, tire del enchufe. Nunca tire del propio cable.

• La toma mural debe encontrarse cerca de la unidad y ser de fácil acceso.

• La unidad no estará desconectada de la fuente de alimentación de CA mientras esté conectada a la toma mural, aunque haya apagado la unidad.

• No mire a la ventana de proyección mientras la lámpara esté encendida.

• No coloque la mano ni ningún objeto cerca de los orificios de ventilación. El aire que sale está caliente.

• Tenga cuidado de no pillarse los dedos con el ajustador cuando ajuste la altura de la unidad. No ejerza una presión excesiva sobre la parte superior de la unidad cuando el ajustador esté fuera.

• Evite utilizar un cable prolongador con un bajo límite de tensión, ya que puede producir cortocircuitos e incidentes físicos.

• No se atrape los dedos entre la unidad y la superficie del suelo al mover un proyector instalado en el suelo.

• No transporte el proyector guardado en su estuche y con la tapa abierta.

• No instale la unidad en una ubicación cercana a fuentes de calor tales como radiadores o conducciones de aire, ni en un lugar sujeto a la luz directa del sol, demasiado polvo o humedad, vibraciones mecánicas o golpes.

• Nunca monte el proyector en la pared/ techo ni lo desplace usted solo. Asegúrese de consultar con su distribuidor de Sony.

• Si se bloquean los orificios de ventilación, el calor interno aumentará y esto podría provocar un incendio o dañar la unidad. Con el fin de facilitar una circulación de aire adecuada y evitar el recalentamiento interno, siga los consejos que se indican a continuación:

• Deje espacio alrededor de la unidad (página 4).

• Procure no utilizar ningún objeto que cubra los orificios de ventilación (salida/ entrada de aire).

• No coloque la unidad sobre superficies tales como partes del embalaje original, paños suaves, papeles, cojines o trozos de papel. Dichos materiales podrían pegarse a los orificios de ventilación.

Precauciones

Page 84

• No coloque ningún objeto justo delante de la ventana de proyección que pueda bloquear la luz durante la proyección. El calor de la luz puede dañar el objeto. Utilice la tecla de función de apagado de la imagen para interrumpir la imagen.

• No utilice la barra de seguridad para evitar robos durante el transporte o la instalación de la unidad. Si eleva la unidad o la deja suspendida mediante la barra de seguridad, es posible que la unidad se caiga y se dañe, asimismo, podría provocar daños personales.

• Evite utilizar la unidad si está inclinada más de 15 grados en posición horizontal.

15°

• Instale siempre la unidad en horizontal o en vertical. En caso contrario, la imagen proyectada podría no tener colores uniformes o la vida útil de la lámpara podría reducirse.

Para los distribuidores

• Asegúrese de que el proyector queda instalado en la pared de forma segura; si no es así, podría caerse y provocar heridas graves o incluso la muerte. Es imprescindible utilizar el soporte de montaje mural del proyector PSS-640 de Sony.

• Cierre firmemente la tapa de la carcasa cuando lo instale en el techo.

Sobre la instalación

• Cuando instale la unidad, deje espacio entre cualquier pared o similar y la unidad como se muestra en la ilustración.

Más de 10 cm (4 pulgadas)

Más de 30 cm

(11

pulgadas)

Más de 30 cm

(11 pulgadas)

Boca arriba

Instalación horizontal

Delantero superior

(Proyecta hacia

abajo)

Instalación vertical

Boca abajo

Delantero inferior

(Proyecta hacia

arriba)

• Evite utilizar la unidad en lugares en los que la temperatura o la humedad sean muy elevadas, o en los que la temperatura sea muy baja.

4 Precauciones

Page 85

• Evite instalar la unidad en lugares expuestos a un flujo directo de aire frío o caliente procedente de un aparato de climatización. Si se instala en una ubicación de estas características, la unidad puede averiarse debido a la condensación de humedad o a un aumento de temperatura.

• Evite instalar la unidad en una ubicación cercana a un sensor de calor o de humo. Si se instala en una ubicación de estas características, podría provocar un fallo de funcionamiento del sensor.

• Evite instalar la unidad en un entorno en el que haya un exceso de polvo o humo. Si lo hace, el filtro del aire se obstruirá, y es posible que la unidad se averíe o no funcione correctamente.

• Si utiliza el proyector a altitudes de

1.500 m o más, ajuste la opción “Modo gran altitud” del menú Instalación en “Sí”. Si no establece este modo cuando se utiliza la unidad a altitudes elevadas pueden producirse efectos adversos, tales como la reducción de la fiabilidad de determinados componentes.

• Ajuste “Posición instalación” en el menú Instalación correctamente para que se adapte al ángulo de instalación. El uso prolongado de un ajuste incorrecto podría afectar a la fiabilidad del componente.

Limpieza de la ventana de proyección y de la carcasa

• Asegúrese de desconectar el cable de alimentación de CA de la toma de corriente de CA antes de limpiar la unidad.

• Si frota la unidad con un paño sucio, la carcasa podría rayarse.

• Si la unidad se expone a materiales volátiles, como insecticidas, o si está en contacto con algún producto de goma o resina de vinilo durante un período de tiempo prolongado, la unidad podría deteriorarse o el recubrimiento podría desprenderse.

• No toque la ventana de proyección con las manos desprotegidas.

• Acerca de la limpieza de la superficie de la ventana de proyección: Limpie suavemente la ventana de proyección con un paño suave, como una gamuza. Las manchas resistentes pueden eliminarse con un paño suave ligeramente humedecido con agua. No utilice nunca solventes como el alcohol, el benceno o los disolventes, ni detergentes ácidos, alcalinos o abrasivos, ni paños de limpieza con productos químicos.

• Acerca de la limpieza de la carcasa: Limpie la carcasa suavemente con un paño suave. Las manchas persistentes pueden eliminarse con un paño suave ligeramente humedecido en una solución detergente neutra previamente escurrido y, a continuación, pasando un paño suave y seco. No utilice nunca solventes como el alcohol, el benceno o los disolventes, ni detergentes ácidos, alcalinos o abrasivos, ni paños de limpieza con productos químicos.

Iluminación

Con el fin de obtener imágenes con la mejor calidad posible, la parte frontal de la pantalla no debe estar expuesta a la luz solar ni a iluminaciones directas.

Precauciones

Page 86

Proyector LCD

El proyector LCD está fabricado con tecnología de alta precisión. No obstante, es posible que se observen pequeños puntos negros o brillantes (rojos, azules o verdes), o ambos, de forma continua en el proyector. Se trata de un resultado normal del proceso de fabricación y no indica un fallo de funcionamiento. Además, si utiliza varios proyectores LCD para proyectar en una pantalla, es posible que la reproducción de colores no sea igual en todos los proyectores, incluso si son del mismo modelo, ya que el balance de color puede estar configurado de manera distinta.

Pantalla

Utilice una pantalla con superfici uniforme.

Ventilador

Es posible que se produzca ruido, ya que el proyector está equipado con un ventilador en su interior para evitar que la temperatura interna aumente. Se trata de un resultado normal del proceso de fabricación y no indica un fallo de funcionamiento. Si, no obstante, se produce un ruido anómalo, consulte con personal especializado de Sony.

• La vida útil de la lámpara varía en función de las diferencias individuales o de las condiciones de uso de cada lámpara. Por lo tanto, podría romperse o no iluminar incluso antes de la fecha de sustitución especificada.

• También es posible que se rompa una vez transcurrida la fecha de sustitución. Sustituya la lámpara por una nueva tan rápido como sea posible si aparece un mensaje en la imagen proyectada, incluso si la lámpara aún se ilumina con normalidad.

Transporte

Esta unidad es un producto de precisión. Al transportar la unidad, no la someta a impactos ni deje que se caiga, ya que podría estropearse.

Lámpara

La lámpara que se utiliza como fuente de luz contiene mercurio a una presión interna elevada. Una lámpara de mercurio a alta presión posee las siguientes características:

• El brillo de la lámpara decrecerá según el tiempo de uso transcurrido.

• Es posible que la lámpara se rompa emitiendo un sonido fuerte como resultado de un golpe, daños o el deterioro causado por el paso del tiempo. Es posible que la lámpara se apague y se queme.

6 Precauciones

Page 87

Comprobación de los accesorios suministrados

Mando a distancia RM-PJ8 (1) Pila de litio (CR2025) (1)

La pila ya se suministra instalada. Antes de usar el mando a distancia, retire la película aislante.

Cable de alimentación de CA (1) Manual de referencia rápida (este manual) (1) Manual de instrucciones (CD-ROM) (1) Aplicación Projector Station for Network Presentation (CD-ROM) (1) Dispositivo de rotulador interactivo (principal) IFU-PN200M (1) (solo VPL-SW536C/SW526C) Dispositivo de rotulador interactivo (secundario) IFU-PN200S (1) (solo VPL-SW536C/SW526C) Pilas de manganeso de tamaño AAA (R03) (4) (solo VPL-SW536C/SW526C)

Cable A-B USB (5 m) (1) (1-846-133-11/ Sony) (solo VPL-SW536C/SW526C)

Aplicación de utilidad de presentación interactiva 2 (CD-ROM) (1) (solo VPL-SW536C/SW526C)

Usar los manuales del CD-ROM

Inserte el CD-ROM suministrado en la unidad de CD-ROM del ordenador y, al cabo de unos momentos, se iniciará automáticamente. Seleccione el manual de instrucciones que desee leer. Si el CD-ROM no se inicia automáticamente, abra el archivo “index.htm” del CD-ROM. Para poder leer el manual de instrucciones almacenado en el CD-ROM, debe tener el software Adobe Acrobat Reader5.0 o superior instalado en el ordenador.

Instalación de Projector Station for Network Presentation

1 Cierre todas las aplicaciones abiertas. 2 Inserte el CD-ROM suministrado en la

unidad de CD-ROM del ordenador.

Comprobación de los accesorios suministrados

Page 88

3 Abra el CD-ROM y haga doble clic en

el archivo .exe.

Cuando aparezca el mensaje “Control de cuentas de usuario”, haga clic en “Permitir” o en “Sí”.

4 Siga las instrucciones en pantalla para

instalar el software.

Instalación de las pilas

Mando a distancia

Dispositivo de rotulador interactivo

1 Quite la tapa de la pila.

La tapa de la pila está sujeta al dispositivo de rotulador interactivo mediante una pequeña correa. Tenga cuidado de no romper la correa al abrir la tapa de la pila.

1 Extraiga el compartimento de la pila

de litio.

Extraiga el compartimento de la pila de litio con una varilla, tal y como muestra la ilustración.

2 Inserte una pila de litio.

Con la cara 3 (positivo) mirando hacia arriba.

2 Introduzca dos pilas de tamaño AAA.

3 Vuelva a colocar la tapa de la pila.

Colocación de las pilas

Se suministran cuatro pilas de tamaño AAA (R03) para el dispositivo de rotulador interactivo IFU-PN200M/IFU-PN200S. Para evitar el riesgo de explosión, utilice pilas de manganeso o alcalinas de tamaño AAA (R03).

PRECAUCIÓN

Peligro de explosión si se sustituye la batería por una del tipo incorrecto. Reemplace la batería solamente por otra del mismo tipo o de un tipo equivalente recomendado por el fabricante. Cuando deseche la batería, debe cumplir con las leyes de la zona o del país.

3 Cierre el compartimento de la pila de

litio.

Colocación de las pilas

Se suministra una pila de litio (CR2025) para el mando a distancia. Para evitar el riesgo de explosión, utilice siempre una pila de litio (CR2025).

8 Comprobación de los accesorios suministrados

Page 89

Selección del idioma del menú

El idioma predeterminado de fábrica para visualizar los menús, mensajes, etc. es el inglés. Para cambiar el idioma de las indicaciones en pantalla, haga lo siguiente:

1 Conecte el cable de alimentación de

CA a la toma de pared.

2 Encienda el proyector.

Pulse la tecla ?/1.

3 Pulse la tecla MENU para visualizar el

menú.

Si la pantalla no se visualiza correctamente, ajuste el enfoque, el tamaño y la posición de la imagen proyectada (página 12).

4 Seleccione el idioma del menú.

Pulse la tecla V o v para seleccionar el menú Operación ( ) y, después, pulse la tecla ENTER.

2 Pulse la tecla V o v para seleccionar

“Language ( )” y, a continuación, pulse la tecla ENTER.

Operation

Language English

Status OnStatus OnStatus Security Lock Off Panel Key Lock Off

Sel Set Back

3 Pulse la tecla V/v/B/b para

seleccionar un idioma y, a continuación, pulse la tecla ENTER.

5 Pulse la tecla MENU para desactivar

la pantalla de menú.

Selección del idioma del menú

Page 90

Proyección de una imagen

El tamaño de una imagen proyectada depende de la distancia existente entre el proyector y la pantalla. Instale el proyector de modo que la imagen proyectada se ajuste al tamaño de la pantalla. Para obtener más información sobre las distancias de proyección y los tamaños de las imágenes proyectadas, consulte “Distancia de proyección y rango de desplazamiento del objetivo”.

Notas

• Debido a las características de corta distancia de proyección del proyector, es posible que la imagen se visualice desigual si la superficie de proyección no es totalmente plana. Esto no significa una avería del proyector.

• Proyecte la imagen en una superficie plana.

Entrada

Vídeo

S-Vídeo

Entrada A Entrada B Entrada C USB tipo B Red USB tipo A

Sel

Toma de pared

Ordenador

Equipo de vídeo

1 Conecte el cable de alimentación de

CA a la toma de pared.

2 Conecte todos los equipos al

proyector.

10 Proyección de una imagen

3 Pulse la tecla ?/1 para encender la

unidad.

4 Encienda el equipo conectado.

Page 91

5 Seleccione la fuente de entrada.

Pulse la tecla INPUT del proyector para ver el menú de cambio de señal de entrada en la pantalla. Pulse la tecla INPUT varias veces o pulse la tecla imagen para proyectar.

V/v para seleccionar una

6 Cuando proyecte una imagen de

ordenador, cambie la configuración del ordenador para conmutar la salida hacia una pantalla externa. El método de conmutación de la salida varía en función del tipo de ordenador.

(Ejemplo)

Para proyectar archivos de imagen guardados en un dispositivo de memoria USB, consulte “USB Media Viewer”. Para proyectar una imagen con conexión USB, consulte “Proyección de una imagen con conexión USB”. Para usar la función de presentación en red, consulte “Función de presentación en red”.

7 Ajuste el enfoque, el tamaño y la

posición de la imagen proyectada (página 12).

Abra la tapa de desplazamiento del objetivo

Abra la tapa con un destornillador plano o una herramienta similar.

Abra la tapa de la palanca del zoom

Abra la tapa con un destornillador plano o una herramienta similar.

Proyección de una imagen

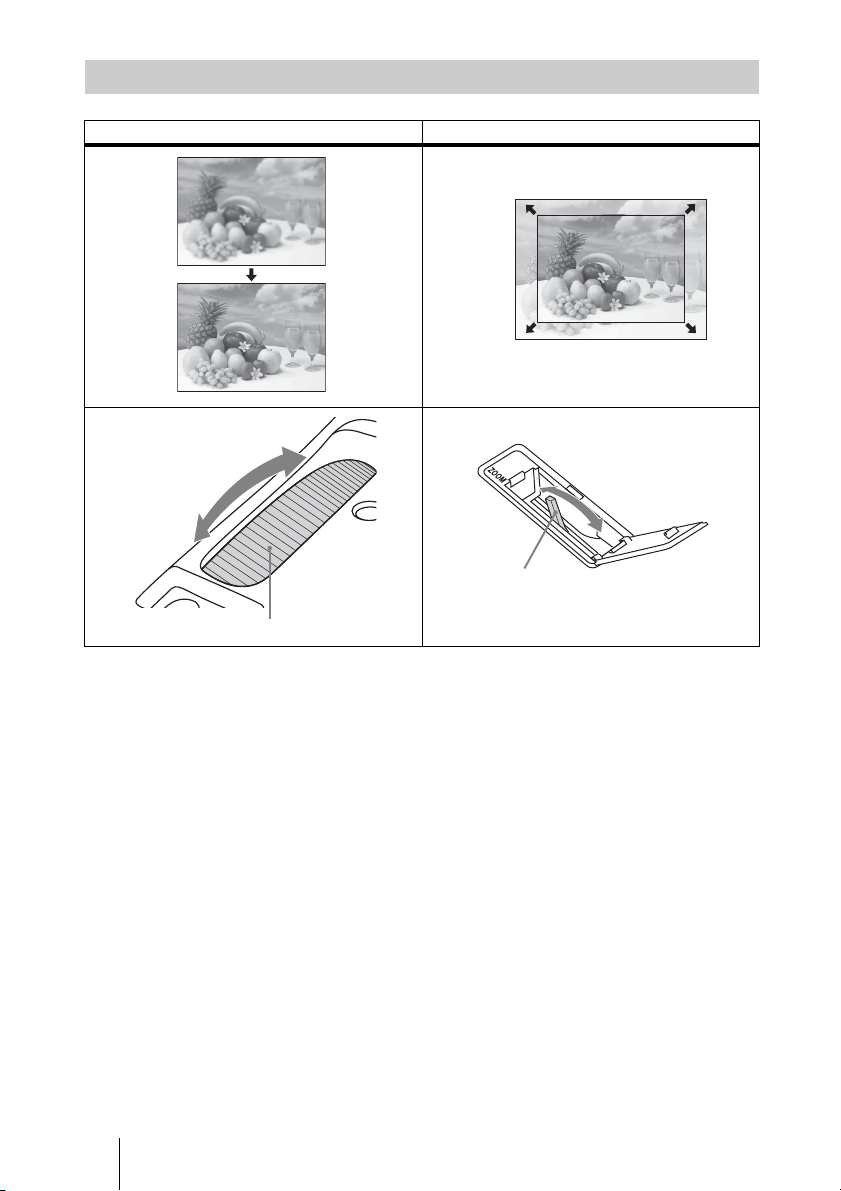

Page 92

Ajuste de la imagen proyectada

Enfoque Tamaño (Zoom)

Anillo de enfoque

Palanca del zoom

12 Proyección de una imagen

Page 93

(Desplazamiento del objetivo)

Posición

Para ajustar el desplazamiento del objetivo, gire cada control con un destornillador de cabeza plana.

Desplazamiento del objetivo control V

Desplazamiento del objetivo control H

Posición

Ajustador

* No ajuste el desplazamiento del objetivo más allá del rango indicado, ya que podría provocar

una avería. Para obtener más información, consulte “Distancia de proyección y rango de desplazamiento del objetivo”.

Ajuste de la inclinación del proyector con el ajustador

Puede ajustar la altura del proyector con la ayuda de los ajustadores. Al cambiar la inclinación del proyector con los ajustadores, puede modificar la posición de la imagen proyectada.

Notas

• Tenga cuidado de no dejar caer el proyector sobre los dedos.

• No ejerza una presión excesiva sobre la parte superior del proyector cuando el ajustador esté extendido.

Cambio de la relación de aspecto de la imagen proyectada

Pulse la tecla ASPECT en el mando a distancia para cambiar la relación de aspecto de la imagen proyectada. También puede modificar la configuración en la opción Aspecto en el menú Pantalla.

Proyección de una imagen

Page 94

Corrección de la distorsión trapezoidal de la imagen proyectada (función Trapezoide)

Si la imagen adopta un aspecto trapezoidal, ajuste el valor manualmente.

1 Pulse la tecla KEYSTONE en el mando a

distancia o seleccione Trapezoide V en el menú Instalación.

2 Ajuste el valor con las teclas V/v/B/b.

Cuanto mayor sea el valor, más estrecha será la parte superior de la imagen proyectada. Cuanto menor sea el valor, más estrecha será la parte inferior.

Notas

• Puesto que el ajuste Trapezoide es una corrección electrónica, es posible que la imagen se deteriore.

• En función de la posición ajustada con la función de desplazamiento del objetivo, la relación de aspecto de la imagen puede cambiar con respecto a la original o puede distorsionarse con el ajuste Trapezoide.

Aumente el número hacia el símbolo más

Aumente el número hacia el símbolo menos

Visualización de un patrón

Puede visualizar un patrón para ajustar la imagen proyectada o un patrón de guía con la tecla PATTERN del mando a distancia. Pulse la tecla PATTERN de nuevo para restaurar la imagen anterior. Puede utilizar un patrón de guía como guía para escribir texto o dibujar líneas y formas en la pizarra sin necesidad de un ordenador.

Nota

No puede utilizar esta llave si se selecciona “USB tipo A”, “USB tipo B” o “Red” como entrada.

Ajusta automáticamente la Fase, el Pitch y el Desplazamiento de la imagen proyectada cuando se recibe una señal de un ordenador (APA (Alineación automática de píxeles))

Pulse la tecla APA en el mando a distancia. Púlsela de nuevo para cancelar el ajuste. También es posible ajustar la APA en el menú Pantalla. Si la función APA inteligente del menú Función está ajustada en

14 Proyección de una imagen

“Sí”, la APA se ejecuta automáticamente cuando se recibe una señal.

Page 95

Apagado de la alimentación

1 Pulse la tecla ?/1 de la unidad principal o del mando a distancia.

El proyector inicia el proceso de apagado y se apaga. Si vuelve a pulsar la tecla ?/1 antes de que transcurran 10 segundos, el proceso de apagado se cancelará.

2 Desconecte el cable de alimentación de CA de la toma de pared.

Para desactivar sin que aparezca el mensaje de confirmación

Mantenga pulsada la tecla ?/1 en la unidad durante unos segundos.

Indicador ECO

Este indicador marca la efectividad actual de la función ECO del proyector. (Para obtener más información sobre la función ECO, consulte “Tecla ECO MODE” y “ECO”.) Cuando el proyector se apaga, se visualizan iconos de hojas. El número de iconos mostrados varía en función de la energía que se haya ahorrado como resultado del uso de la función ECO.

Indicador ECO

Proyección de una imagen

Page 96

Uso de la función interactiva

En el modo escritorio, con la ayuda del dispositivo de rotulador interactivo (principal/ secundario) y la utilidad de presentación interactiva 2, podrá utilizar este proyector de un modo más eficaz para una amplia variedad de fines (VPL-SW536C/SW526C solamente).

Utilizando la función del ratón del dispositivo de rotulador interactivo (principal únicamente), podrá controlar un ordenador y aplicaciones en la pantalla proyectada como si se tratara de un ratón. Asimismo, al utilizar la función de dibujo de una aplicación diferente, podrá utilizar el dispositivo de rotulador interactivo para dibujar directamente en el archivo proyectado y guardar los dibujos.

Modo escritorio

Cómo utilizar la función del ratón del dispositivo de rotulador interactivo (principal únicamente)

• Clic izquierdo: pulse la pantalla con la punta del dispositivo de rotulador interactivo.

• Doble clic: pulse la pantalla dos veces con la punta del dispositivo de rotulador interactivo.

• Arrastrar y colocar: mueva el dispositivo de rotulador interactivo mientras toca la pantalla.

Iniciando la utilidad de presentación interactiva 2 podrá utilizar el dispositivo de rotulador interactivo para dibujar líneas y formas en la pantalla proyectada. En el modo pizarra, la pantalla proyectada puede utilizarse como pizarra electrónica y puede seleccionar la imagen de fondo en su biblioteca fotográfica, o bien, seleccionar la plantilla.

Modo pizarra

Dibujar Borrar Guardar

Utilizando el dispositivo de rotulador interactivo principal y secundario, dos personas pueden dibujar en la pantalla proyectada al mismo tiempo. El dispositivo principal puede utilizar todas las funciones, mientras que el dispositivo secundario puede utilizar únicamente la función de dibujo.

Para poder usar estas funciones, es necesario instalar la utilidad de presentación interactiva 2. Para obtener la actualización de software de la utilidad de presentación interactiva 2, vaya al sitio web de Sony. https://www.servicesplus.sel.sony.com/ http://pro.sony.eu/InteractiveUtility

16 Uso de la función interactiva

Page 97

Notas

La función interactiva funciona mediante un detector situado en el proyector que recibe los rayos infrarrojos emitidos desde la punta del dispositivo de rotulador interactivo. Tenga en cuenta las precauciones descritas a continuación.

• Evite colocar el proyector en lugares donde el detector del dispositivo de rotulador interactivo quede expuesto directamente a luz fluorescente o a otras fuentes de luz intensa.

• No cubra la punta del rotulador del dispositivo de rotulador interactivo ni del detector de rotulador interactivo.

• La comunicación de datos infrarrojos o las interferencias de otros dispositivos podrían influir en el funcionamiento.

Conexión a un ordenador mediante un cable USB

Asegúrese de que el ordenador y el proyector están conectados mediante un cable de ordenador. Para obtener información detallada sobre la conexión del proyector a un ordenador, consulte “Conexión del proyector”.

Cable de ordenador

Conector USB

(Tipo A)

Ordenador

Para Windows

Instalación de la utilidad de presentación interactiva 2

Requisitos del sistema

• CPU: Celeron 2,1 GHz o superior

• Memoria: 256 MB o más (se recomienda 512 MB)

• Espacio libre en el disco duro: 1 GB o más

•SO: Windows XP/Vista/Windows 7*

*1: Edición de 32 bits y 64 bits

1 Cierre todas las aplicaciones que estén

activas.

2 Introduzca el CD-ROM suministrado

en la unidad de CD-ROM del ordenador.

/Windows 8*

4 Siga las instrucciones que aparecen en

la pantalla para instalar el software.

Para desinstalar la utilidad de presentación interactiva 2, haga clic en [Iniciar]-[Todos los programas][Utilidad de presentación interactiva 2][Desinstalar].

3 Abra el CD-ROM y haga doble clic en

“Interactive Presentation Utility

2.exe”.

Uso de la función interactiva

Page 98

Inicio de la utilidad de presentación interactiva 2

Para iniciar la utilidad de presentación interactiva 2, haga clic en [Iniciar]-[Todos los programas]-[Utilidad de presentación interactiva 2]-[Utilidad de presentación interactiva 2].

Cuando se inicie la aplicación, aparecerá un icono en la barra de tareas, y la barra de herramientas aparecerá en la pantalla.

Barra de herramientas

Barra de tareas

Proyector conectado al ordenador.

Proyector no conectado al ordenador.

Barra de herramientas de lápiz principal

b c

a Calibración automática b Calibración principal c Calibración secundaria

Haga clic en “Calibración” para seleccionar “Calibración automática”. La calibración se inicia automáticamente.

Nota

Respete las precauciones indicadas a continuación durante la calibración.

• No coloque obstáculos entre el detector interactivo y la pantalla.

• No mueva el proyector ni la pantalla.

Calibración automática/manual

La calibración alinea los puntos hacia los que señala el lápiz (principal y secundario) y la posición en la que el proyector muestra en cursor en la pantalla. La “Calibración automática” permite ejecutar la calibración de forma automática.

18 Uso de la función interactiva

Si el resultado de la Calibración automática no es correcto, aplique uno de los siguientes métodos.

• Proteja la pantalla de la luz exterior directa intensa.

• Reduzca la iluminación ambiental durante la Calibración automática.

• Si la Calibración automática continúa sin funcionar correctamente después de reducir la iluminación, haga clic en “Calibración principal” y “Calibración secundaria” y, a continuación, realice la calibración manualmente.

Page 99

Uso del dispositivo de rotulador interactivo

Con el dispositivo de rotulador interactivo, puede utilizar las funciones de la barra de herramientas de la pantalla. Consulte “Guía del usuario de utilidad de presentación interactiva 2” para obtener más información.

Cierre de la utilidad de presentación interactiva 2

Haga clic en el icono de la barra de tareas para ver el menú emergente y, a continuación, seleccione [Salir].

Uso de la función interactiva

Page 100

Indicadores

Los indicadores permiten comprobar el estado y le notifican el funcionamiento anómalo del proyector. Si el proyector muestra un estado anómalo, resuelva el problema de acuerdo con la tabla siguiente.

Indicador ON/STANDBY

Estado Significado/Soluciones

Se ilumina en rojo El proyector está en modo Espera. Parpadea en verde • El proyector está preparado para funcionar una vez que se haya

Se ilumina en verde La alimentación del proyector está encendida. Se ilumina en naranja El proyector está en Sin entrada (Apagado lámp.). Parpadea en rojo El proyector se encuentra en un estado anómalo. Los síntomas se

Parpadea dos veces

Parpadea seis veces

Otro número de parpadeos

encendido.

• La lámpara se enfría después de haber apagado el proyector.

indican mediante un número de parpadeos. Resuelva el problema de acuerdo con las indicaciones siguientes. Si vuelve a mostrar este síntoma, consulte con personal especializado de Sony.

La temperatura interna es anormalmente alta. Compruebe los siguientes elementos.

• Compruebe visualmente si hay algo que bloquee los orificios de ventilación.

• Compruebe visualmente si el filtro de aire no está obstruido. (página 23)

• Verifique si Posición instalación en el menú Instalación está bien configurado.

Desconecte el cable de alimentación de CA de la toma de pared. Después de comprobar que el indicador ON/STANDBY se apaga, vuelva a conectar el cable de alimentación a una toma de pared y, a continuación, encienda el proyector.

Consulte con personal especializado de Sony.

Indicador LAMP/COVER

Estado Significado/Soluciones

Parpadea en rojo Los síntomas se indican mediante un número de parpadeos. Resuelva

Parpadea dos veces La cubierta de la lámpara o la cubierta del filtro de aire no están

Parpadea tres veces

20 Indicadores

el problema de acuerdo con las indicaciones siguientes.

firmemente sujetas. (páginas 21, 23) La temperatura de la lámpara es inusualmente elevada. Apague la

alimentación y espere a que la lámpara se enfríe y, a continuación, vuelva a encender la alimentación. Si vuelve a mostrar este síntoma, es posible que la lámpara se haya quemado. En este caso, sustituya la lámpara por una nueva (página 21).
