Sony SU-WL855 Wall Mount Instructions [en, fr, es]

Wall-Mount
Bracket

Installation Information

Informations d’installation

Información para la instalación

US

FR

ES

SU-WL855

Lea este manual antes de usar
el producto

E-605-100-11(1)

Installation Information for
Using Sony Wall-Mount Bracket (SU-WL855)

Supported models:
XBR-65A8H / 65A8CH / 55A8H / 55A8CH

To Customers
For product protection and safety reasons, Sony strongly recommends that installation of your TV
be performed by Sony dealers or licensed contractors. Do not attempt to install it yourself.

To Sony Dealers and Contractors
Provide full attention to safety during the installation, periodic maintenance and examination of this
product.

Sufficient expertise is required for installing this product, especially to determine the
strength of the wall for withstanding the TV’s weight. Be sure to entrust the attachment
of this product to the wall to Sony dealers or licensed contractors and pay adequate
attention to safety during the installation. Sony is not liable for any damage or injury
caused by mishandling or improper installation.

For Safety and proper installation, follow the Wall-mount Bracket Operation Instructions, TV Setup
Guide and the directions in this manual.

− 2 (US) −

Wall-Mount Bracket

On Safety

Thank you for purchasing this product.

To Customers

Installing the TV to the Wall

WARNING

PROFESSIONAL INSTALLATION REQUIRED

This product should only be installed by
a professional installer who is trained to
determine the strength of the wall for
withstanding the TV’s weight. If it is not
properly secured during installation, the
TV may fall and cause serious injury.
Sony is not liable for any damage or
injury caused by mishandling or
improper installation, or installing any
other than the specified product. Your
Statutory Rights (if any) are not affected.

To Sony dealers

Sufficient expertise is required for
installing this product. Be sure to read
this instruction manual thoroughly to do
the installation work safely. Sony is not
liable for any damages or injury caused
by mishandling or improper installation.
Please give this manual to the customer
after installation.

This instruction manual shows the correct
handling of the product and important
precautions necessary to prevent accidents.
It is your responsibility to read, thoroughly
understand, and follow all instructions in this
instruction manual. Failure to do so may
result in serious personal injury or property
damage, and may void the warranty. Keep
this manual available for future reference.

Products by Sony are designed with safety in
mind. If the products are used incorrectly,
however, it may result in a serious injury
through fire, electric shock, the product
toppling over, or the product dropping. Be
sure to observe the precautions for safety to
prevent such accidents.

CAUTION

Specified products

This Wall-Mount Bracket is designed for use
with the products specified TVs. For TVs,
refer to their Reference Guide to verify that
the Wall-Mount Bracket can be used.

To Customers

WARNING

If the following precautions are not
observed, serious injury or death
through fire, electric shock, or the
product dropping can result.

Be sure to subcontract
the installation to
licensed contractors and
keep small children away
during the installation.

If the Wall-Mount Bracket or the TV is not
installed correctly, the following accidents
may occur. Be sure licensed contractors carry
out installation.

The TV may fall and cause a serious injury



such as a bruise or a fracture.
If the wall on which the Wall-Mount



Bracket is installed is unstable, uneven, or
not perpendicular to the floor, the unit
may fall and cause injury or property
damage. The wall should be capable of
supporting a weight of at least six times
the TV weight.
(Refer to your TV’s Reference Guide for its
weight.)
If the installation of the Wall-Mount



Bracket on the wall is not sufficiently
sturdy, the unit may fall and cause injury or
property damage.

Be sure to subcontract
moving or dismounting
of the TV to licensed
contractors.

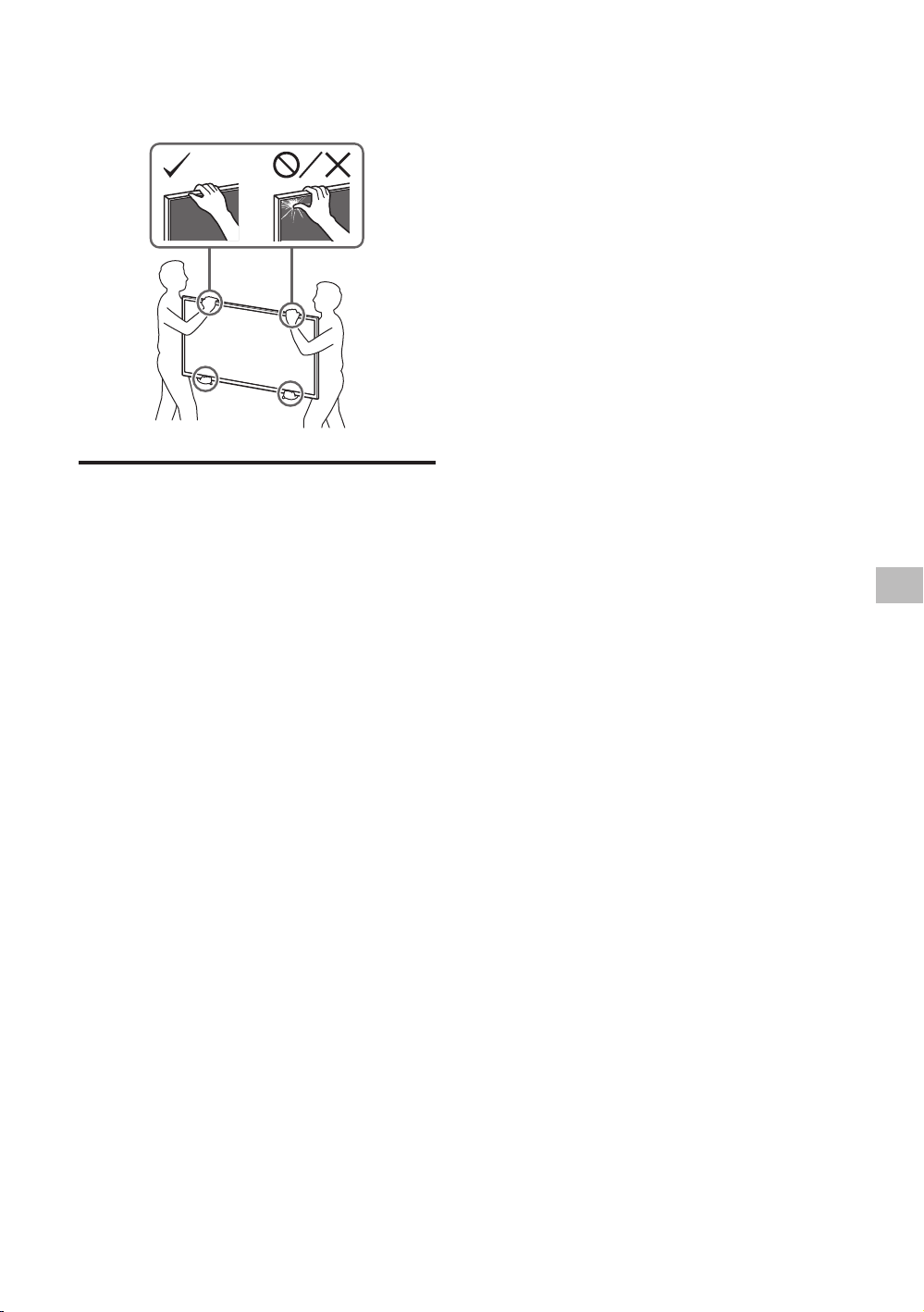

If persons other than licensed contractors
transport or dismount the TV, it may fall and
cause injury or property damage. Be sure

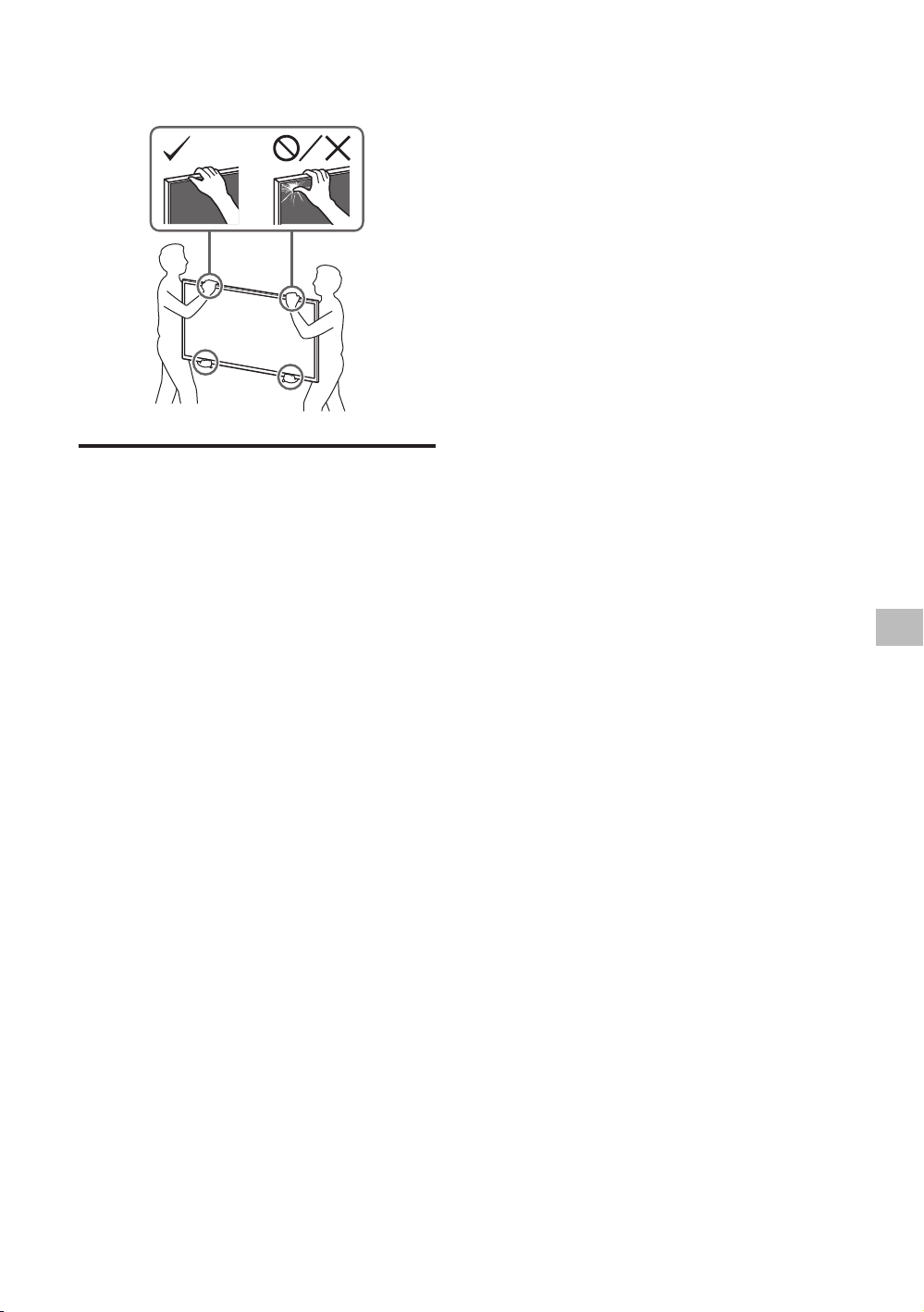

that two or more persons (three or more
persons for 75 inches and above TV set) carry
or dismount the TV.

Do not remove screws,
etc., after mounting the
TV.

If you do so, the TV may fall and cause injury
or property damage.

Do not make alterations
to the parts of the Wall­Mount Bracket.

If you do so, the Wall-Mount Bracket may fall
and cause injury or property damage.

Do not mount any
equipment other than
the specified product.

This Wall-Mount Bracket is designed for use
with the specified product only. If you mount
equipment other than specified, it may fall or
break, and cause injury or property damage.

Do not apply any load
other than the TV on the
Wall-Mount Bracket.
Do not shake the TV left/
right, up/down.

If you do so, the TV may fall and cause injury
or property damage.

Do not lean on or hang
from the TV.

Do not lean on or hang from the TV as it may
fall on you and cause serious injury.

CAUTION

If the following precautions are not
observed, injury or property damage
may occur.

Be careful to not pinch your fingers while



handling the Wall-Mount Bracket or
swiveling the TV set.
While swiveling the TV set, handle it with



caution and take care not to hit any people
nearby.
Be sure to store the unused parts in a safe



place for future use.
Keep them away from children.

Do not handle the
product with excessive
force during cleaning or
maintenance.

Do not apply excessive force on the topside
of the TV. If you do so, the TV may fall and
cause injury or property damage.

Notice

If you use the TV installed on the



Wall-Mount Bracket for a long time, the
wall behind or above the TV may become
discolored or the wallpaper may come
unstuck, depending on the material of the
wall.
If the Wall-Mount Bracket is removed after



installing it on the wall, the screw holes are
left.
Do not use the Wall-Mount Bracket in a



place where it is subjected to mechanical
vibrations.

Installing the Wall­Mount Bracket

To Sony Dealers

WARNING

The following instructions are for Sony
dealers only. Be sure to read safety
precautions described above and pay
special attention to safety during the
installation, maintenance and checking
of this product.

US

− 3 (US) −

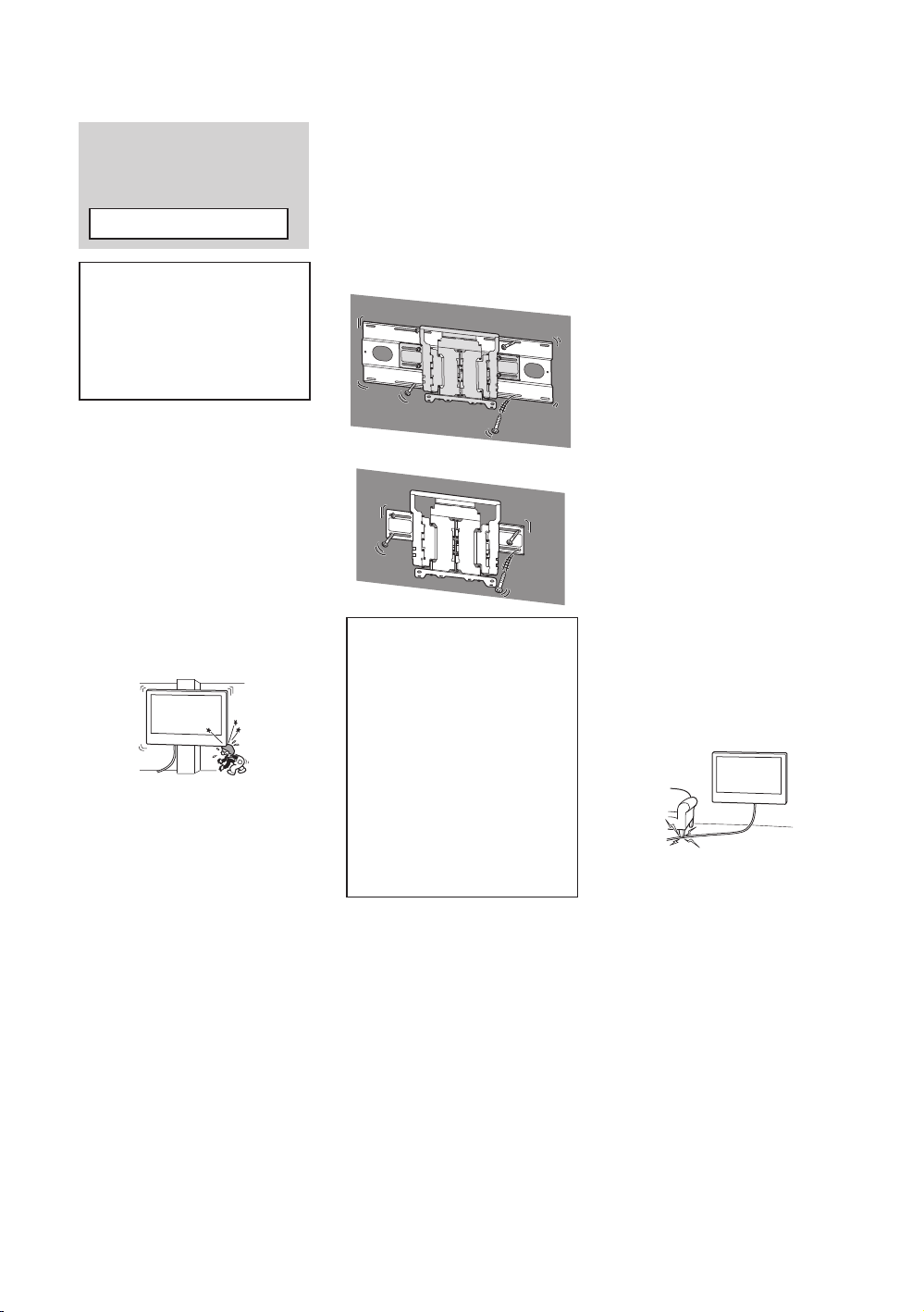

Do not install the Wall­Mount Bracket on wall
surfaces where the
corners or the sides of
the TV protrude away
from the wall surface.

Do not install the Wall-Mount Bracket on wall
surfaces such as a pillar, where the corners
or the sides of the TV protrude away from
the wall surface. If a person or object
happens to hit the protruded corner or side
of the TV, it may cause injury or property
damage.

Do not install the TV over
or under an air­conditioner.

If the TV is exposed to water leaks or air
current from an air conditioner for a long
time, it may cause a fire, an electric shock or
a malfunction of the TV.

Be sure to install the
Wall-Mount Bracket
securely to the wall
following the instructions
in this instruction
manual.

If any of the screws are loose or fall out, the
Wall-Mount Bracket may fall and cause injury
or property damage. Be sure to use the
appropriate screws for the material of the
wall and install the unit securely using
supplied screws and anchors.

Be sure to use the
supplied screws and
attachment parts
properly following the
instructions given in
this instruction
manual. If you use
substitute items, the
TV may fall and cause
bodily injury to
someone or damage to
the TV.

Be sure to assemble the
bracket properly
following the instructed
procedure explained in
this instruction manual.

If any of the screws are loose or fall out, the
TV may fall and cause bodily injury to
someone or damage to the TV.

Be sure to tighten the
screws securely in the
designated position.

If you fail to do so, the TV may fall and cause
bodily injury to someone or damage to the
TV.

Be careful not to subject
the TV to shock during
installation.

If the TV is exposed to shock, it may fall or
break apart. This may cause injury.

Be sure to install the TV
on a wall that is both
perpendicular and flat.

If you fail to do so, the TV may fall and cause
injury.

Do not allow the AC
power cord or the
connecting cable to be
pinched.

If the AC power cord or the connecting cable
is pinched between the unit and the wall or
is bent or twisted by force, the internal
conductors may become exposed and cause
a short circuit or an electrical break. This may
cause a fire or an electric shock.

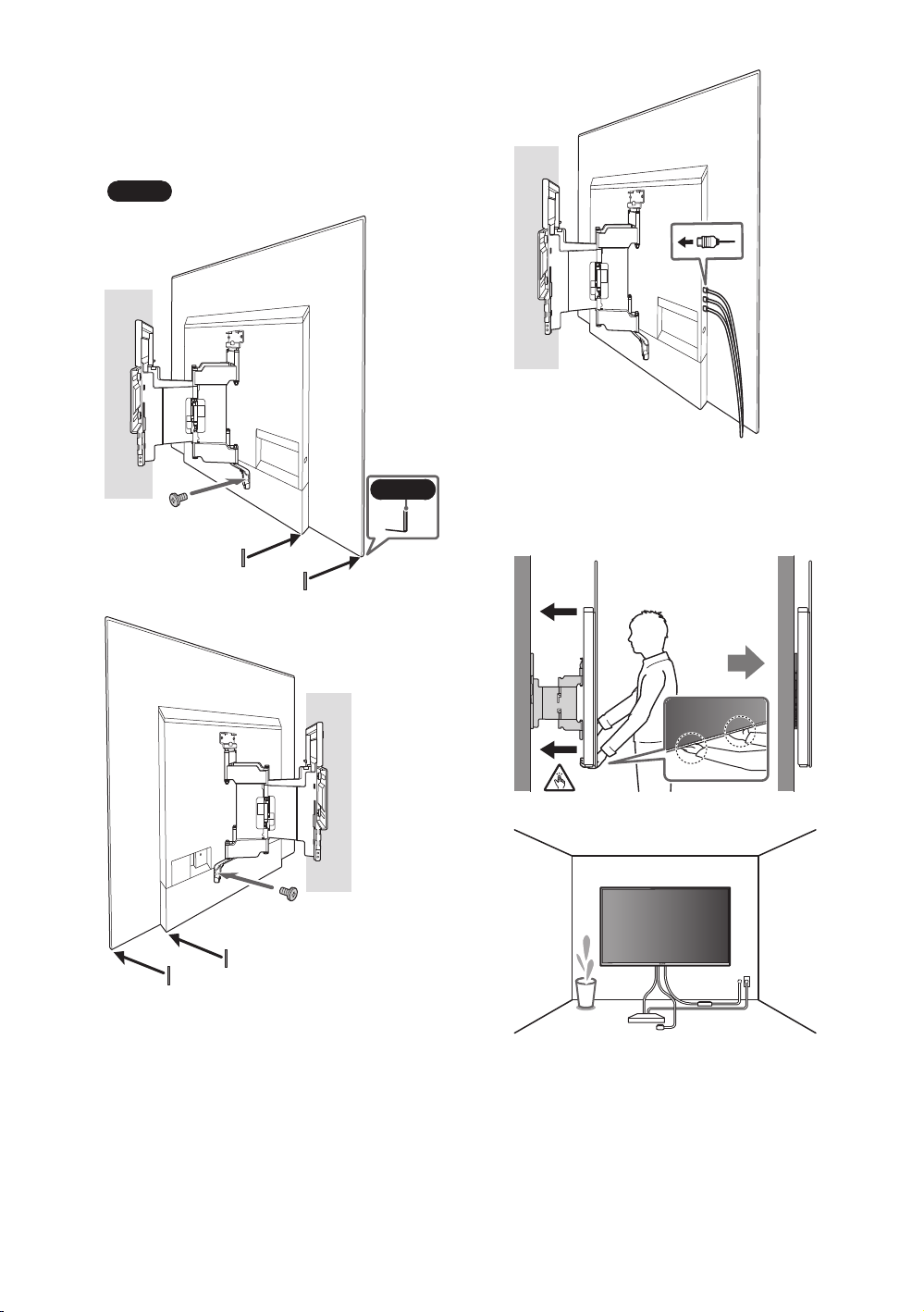

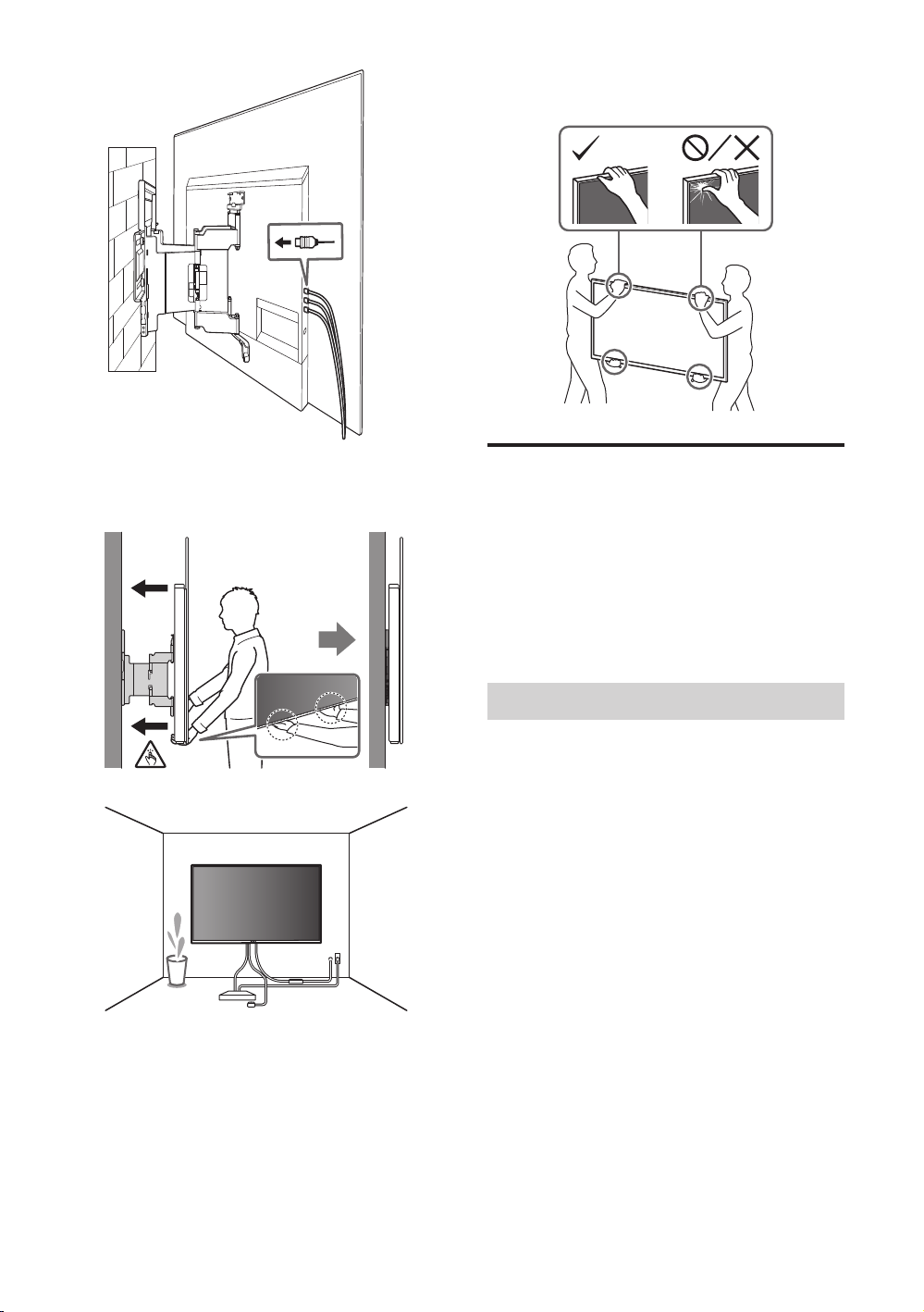

After proper installation
of the TV, secure the
cables properly.

If people or objects get tangled with cables,
this may result in injury or damage to the TV.

− 4 (US) −

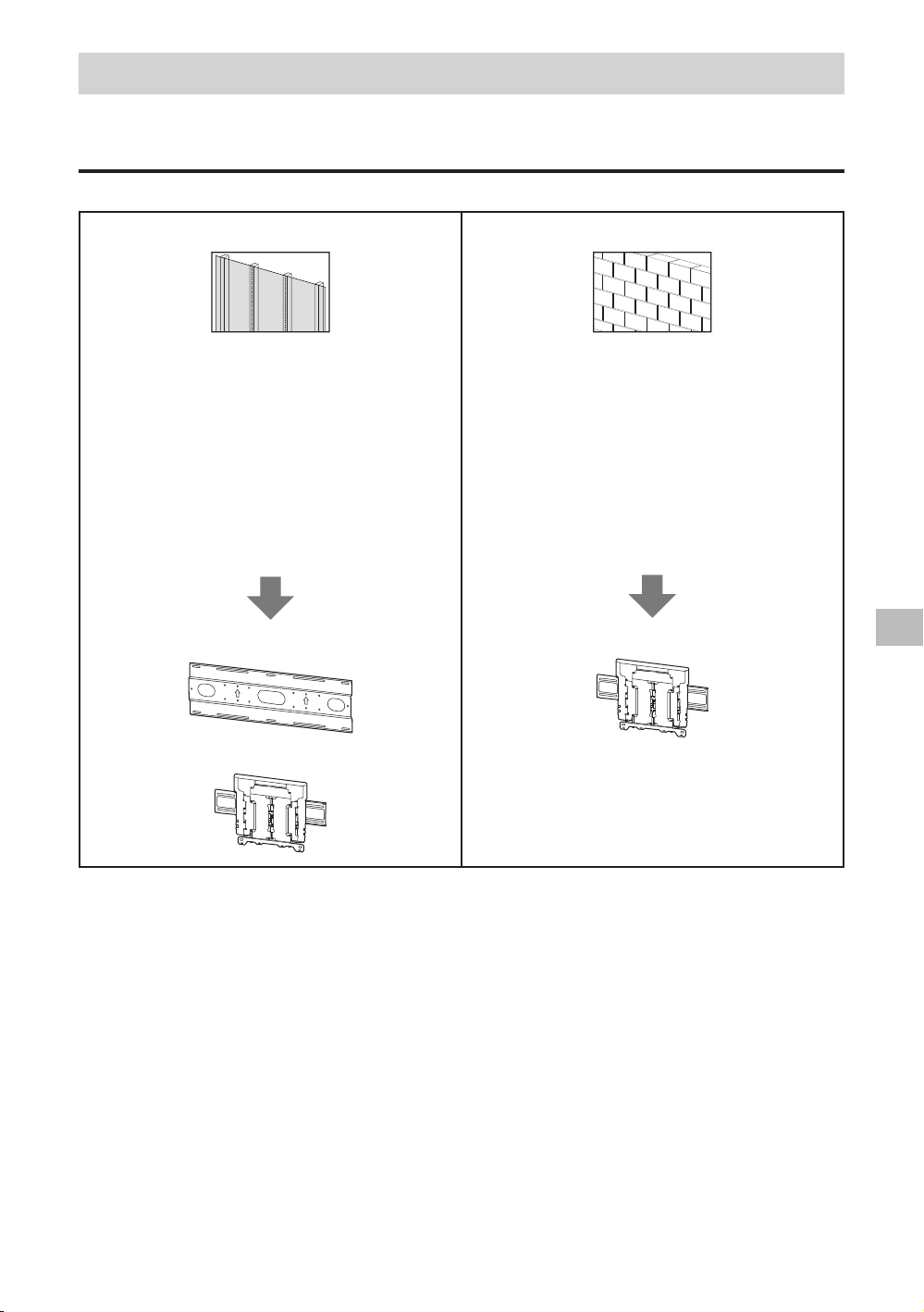

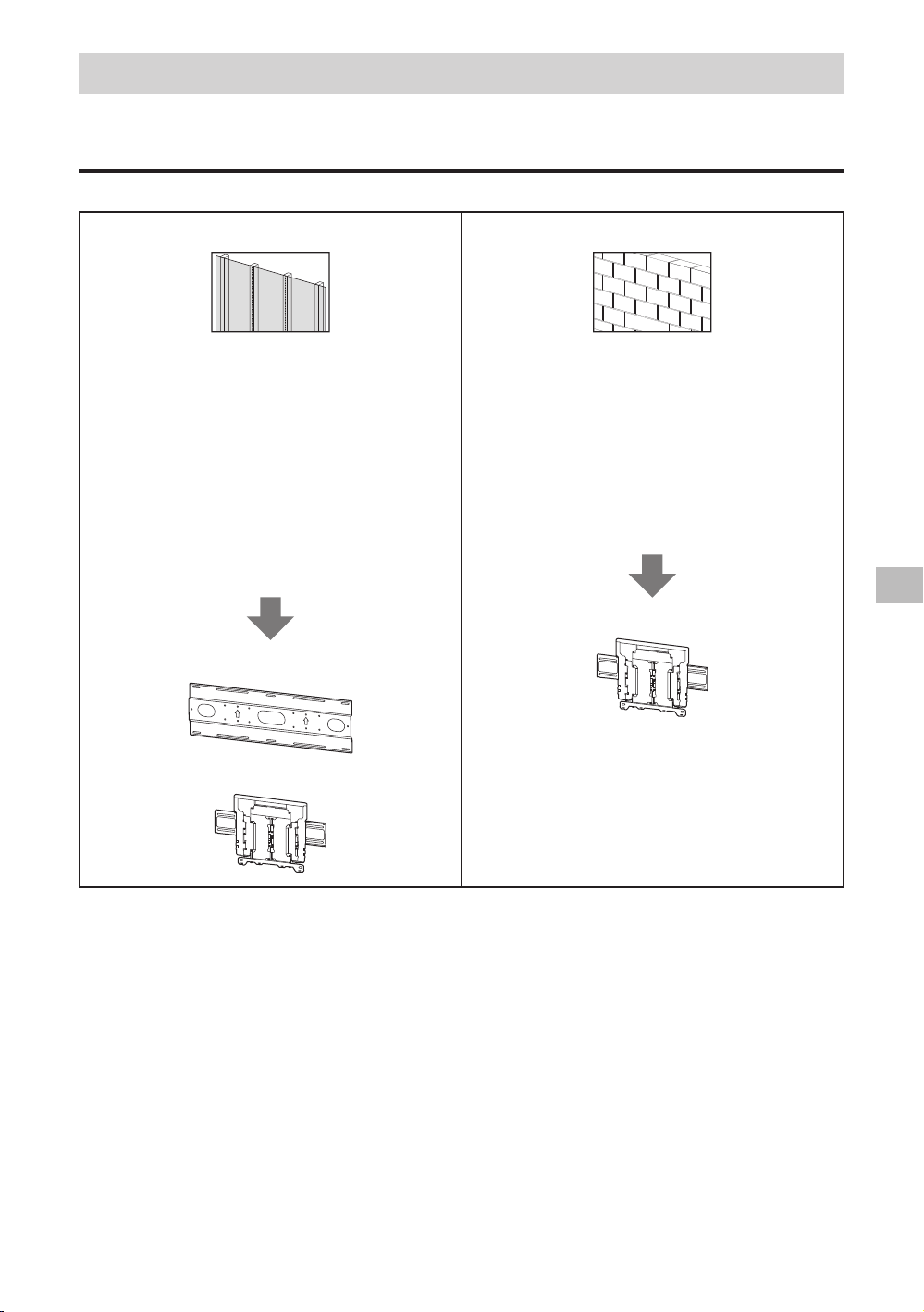

Before getting started

Firstly, check the type of the wall to install the TV.
The Wall-Mount Bracket differs depending on the type of the wall.

What is your wall made of?

Dry wall with studs

Precautions

Maximum dry wall thickness:



16 mm (5/8 inch).
Ensure that the inner wood stud size is at



least 51 x 102 mm (2 x 4 inch) for common
or 38 x 89 mm (1 1/2 x 3 1/2 inch) for
nominal.
Keep minimum 406 mm (16 inch) horizontal



space between fasteners.

Use the Lateral Shift Bracket.

+

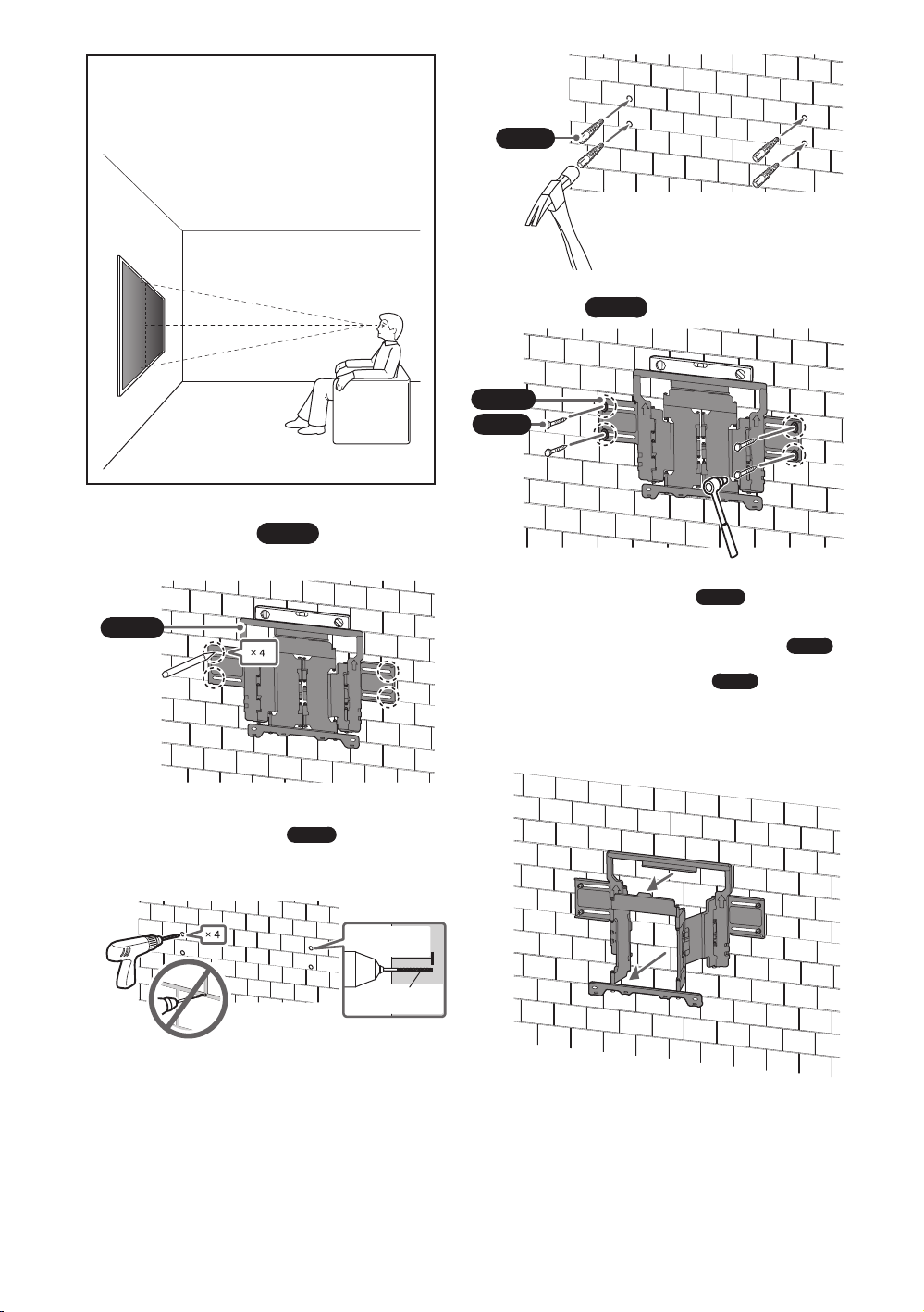

Solid Concrete or Concrete Block

Precautions

Mount the Wall-Mount Bracket directly



onto the solid concrete wall.
Ensure that the thickness of solid concrete



wall is at least 203 mm (8 inch).
Ensure that the size of each concrete block



is at least 203 x 203 x 406 mm
(8 x 8 x 16 inch).

Use the Wall-Mount Bracket.

US

− 5 (US) −

Preparing for installation

Have the TV’s Reference Guide and Setup



Guide at hand before installation.
Confirm the installing position of your TV.



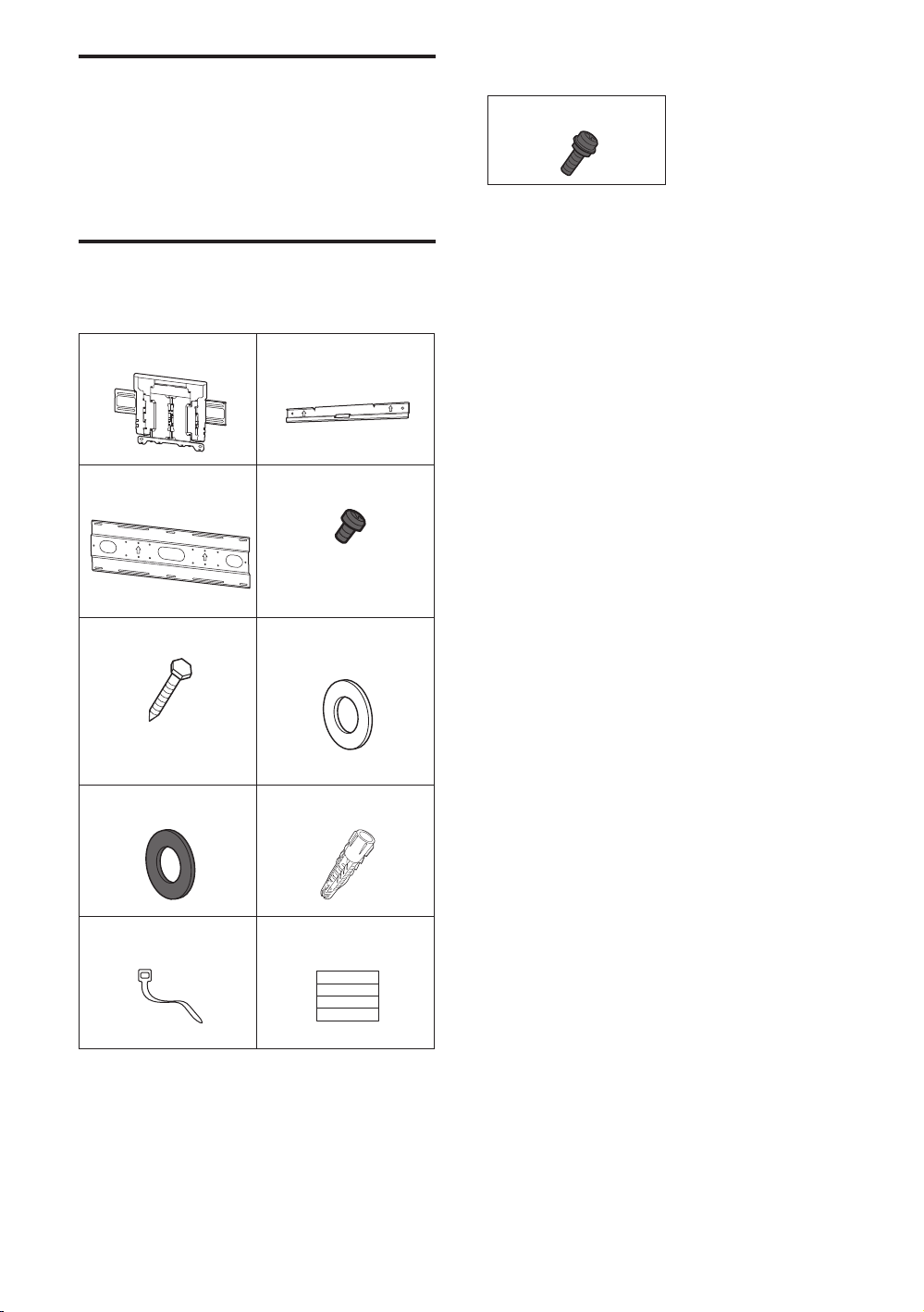

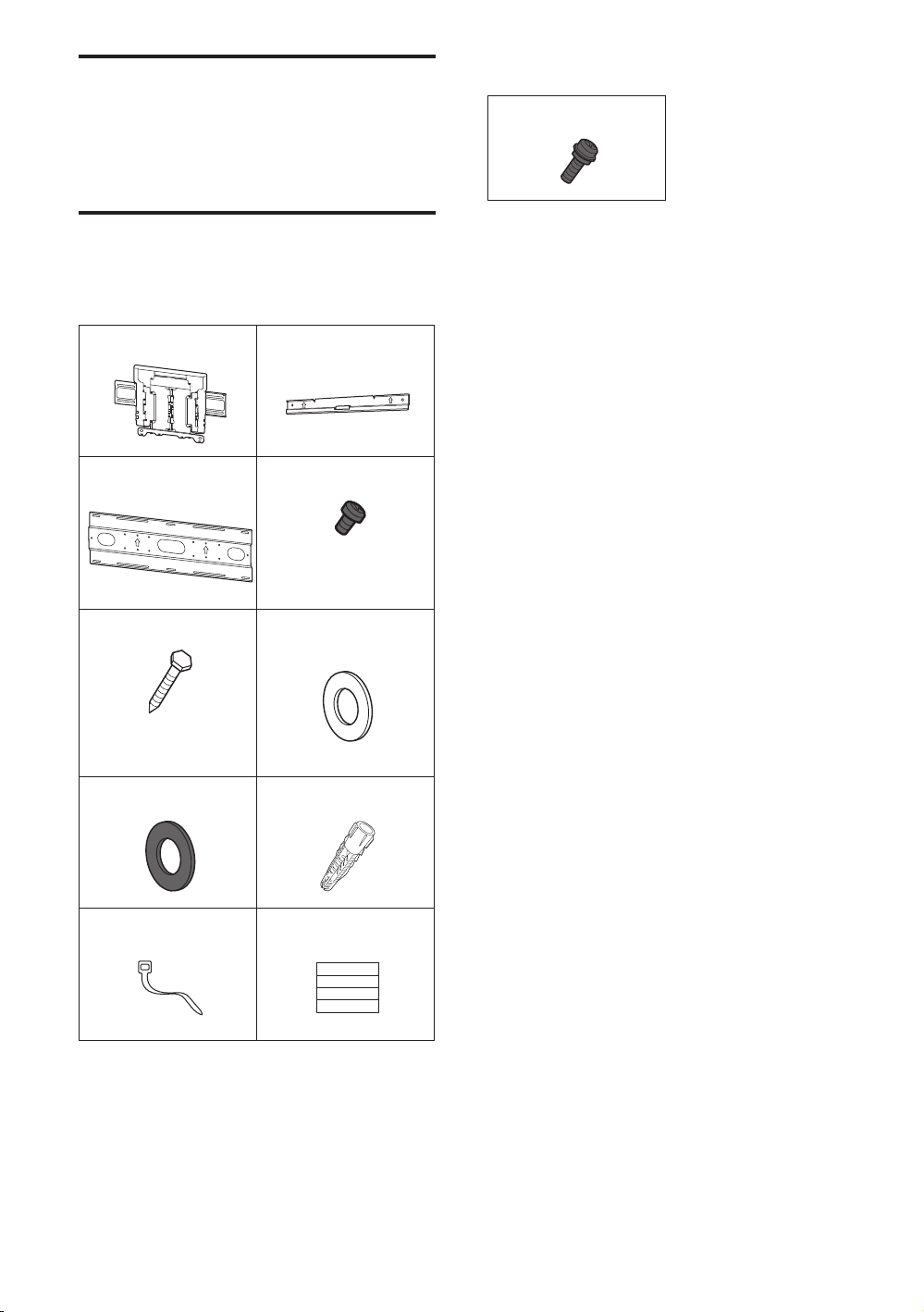

Checking the parts

Supplied with SU-WL855

Verify that all the parts are included.



 WM1  WM2

 WM4 WS1 (4)

8 mm x 12 mm
(11/32 inch x 1/2 inch)

 WS2 (6)  WW1 (6)

8 mm x 60 mm
(11/32 inch x 2 3/8 inch)

WW2 (4) WA1 (4)

WT1 (6) WM3 (4)

The following part(s) may not be used for



your model.

 M6 (4)

− 6 (US) −

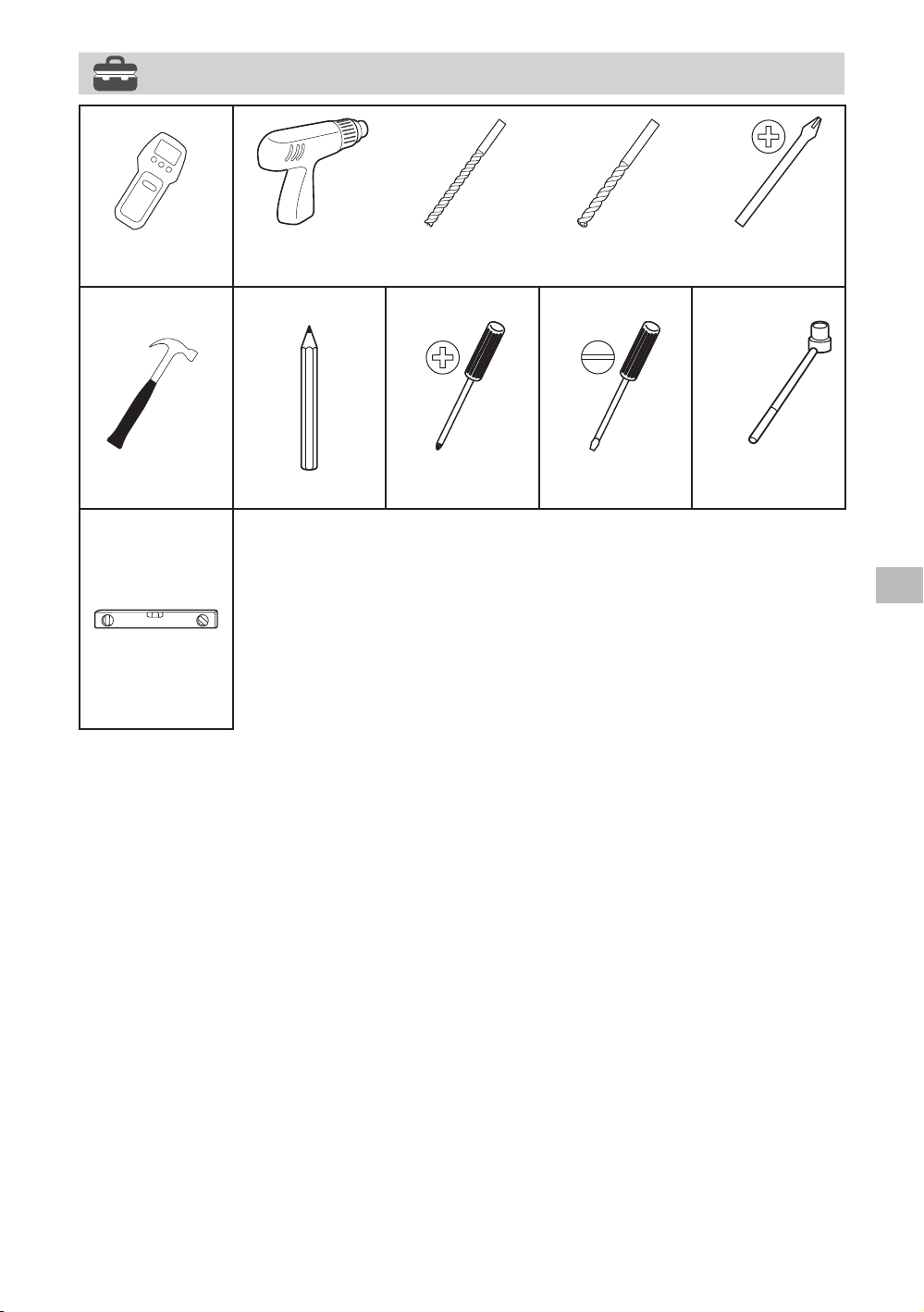

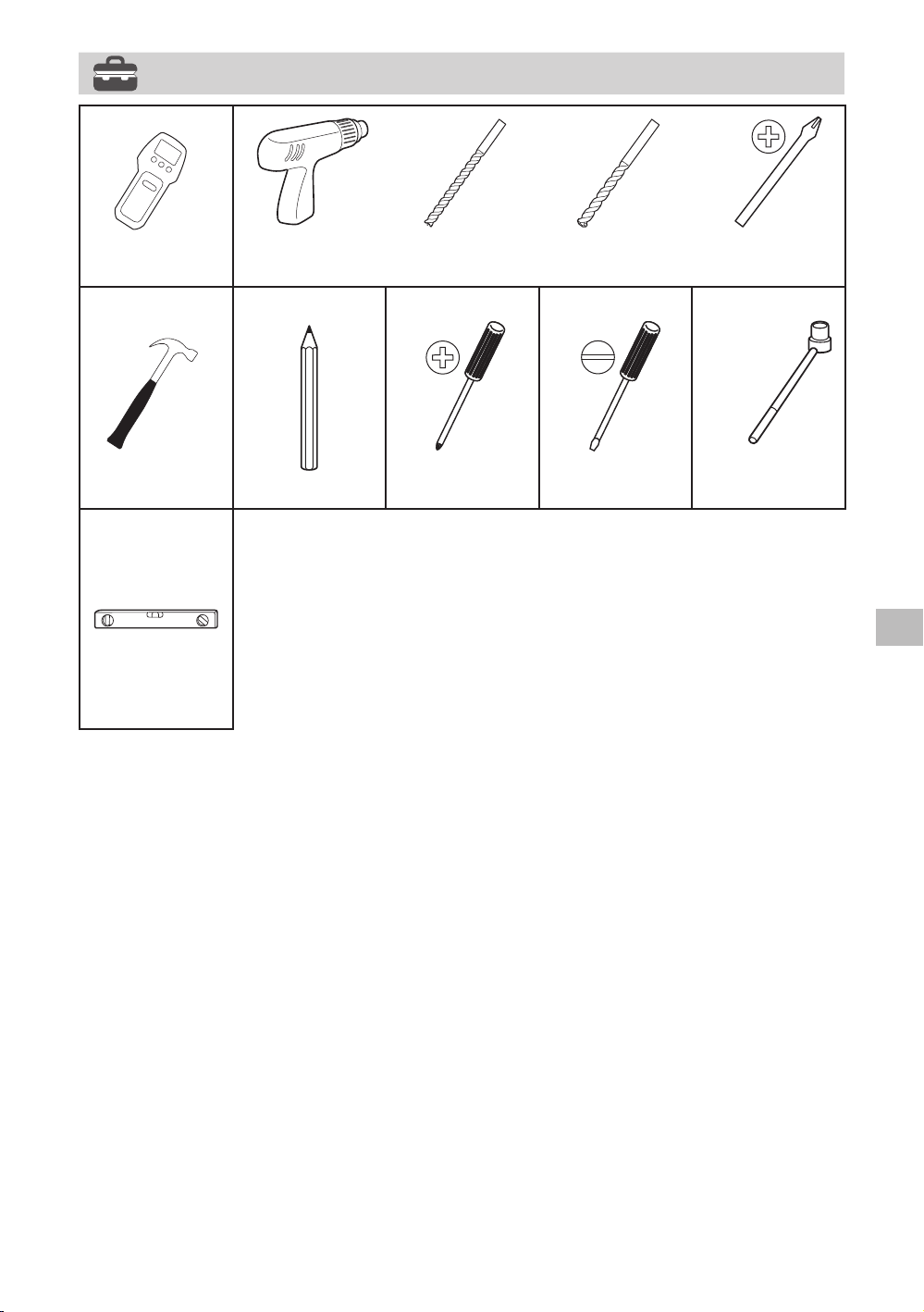

Tools needed

*1

*2

*1Only for dry wall with studs
*2Only for solid concrete or concrete block
*3Depending on models

5.5 mm

(7/32 inch)

1.5 N.m/1,5 N.m
{15 kgf.cm}

10 mm

(13/32 inch)

*3

1.5 N.m/1,5 N.m
{15 kgf.cm}

13 mm

(1/2 inch)

12.5 N.m/12,5 N.m
{130 kgf.cm}

US

− 7 (US) −

 Attaching TV to the Dry Wall with Studs

Dry wall with studs

WM4

WM1

+

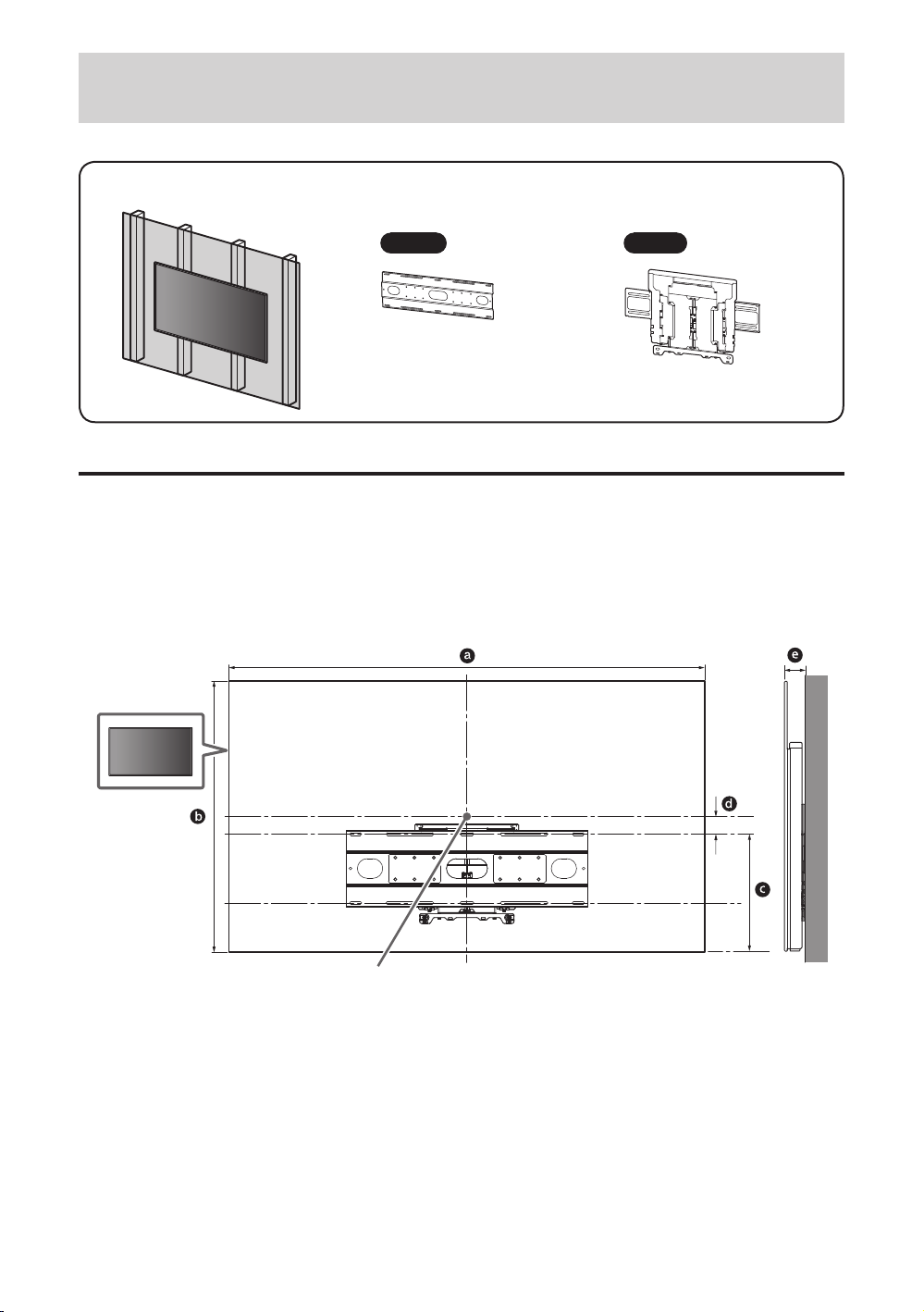

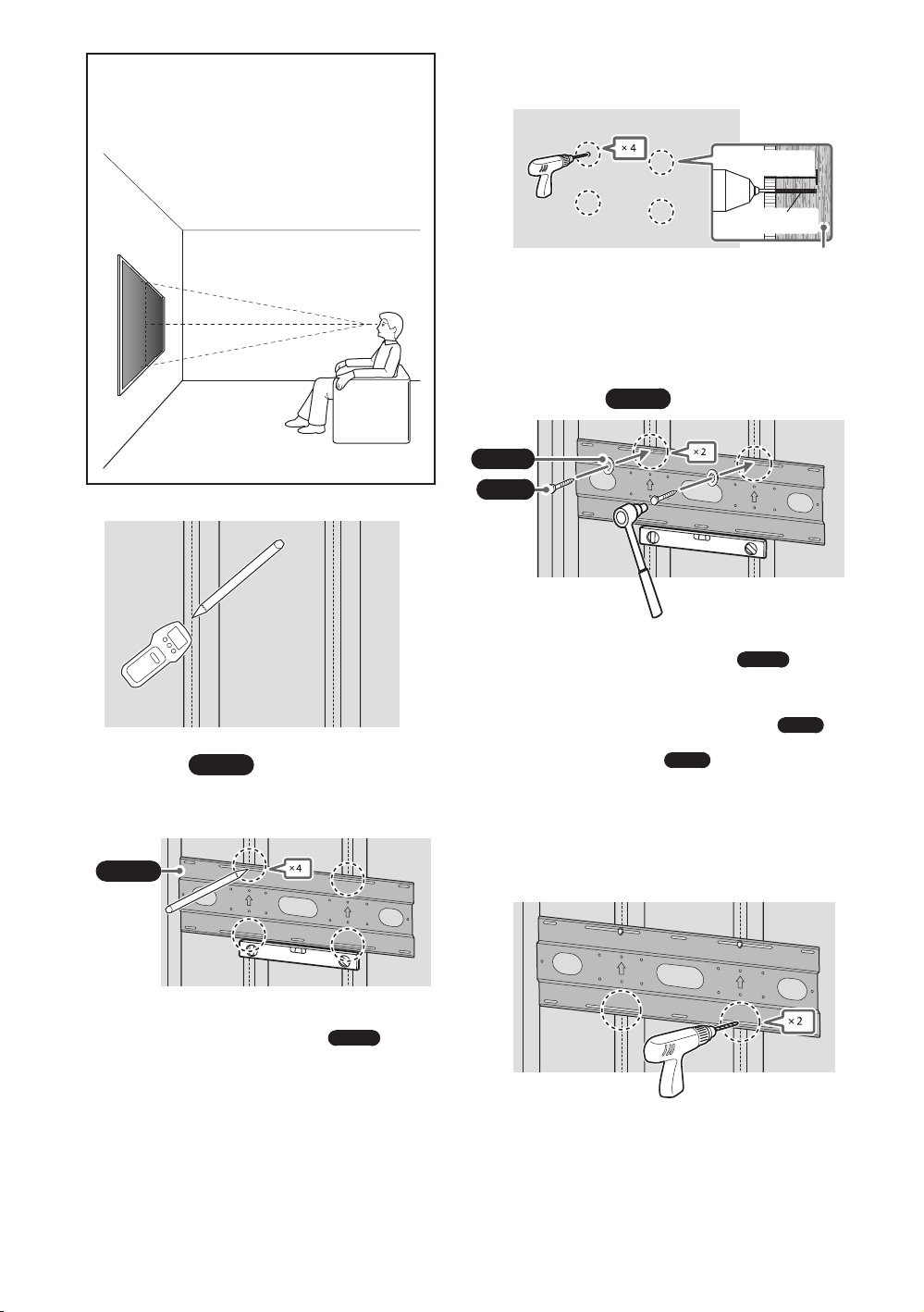

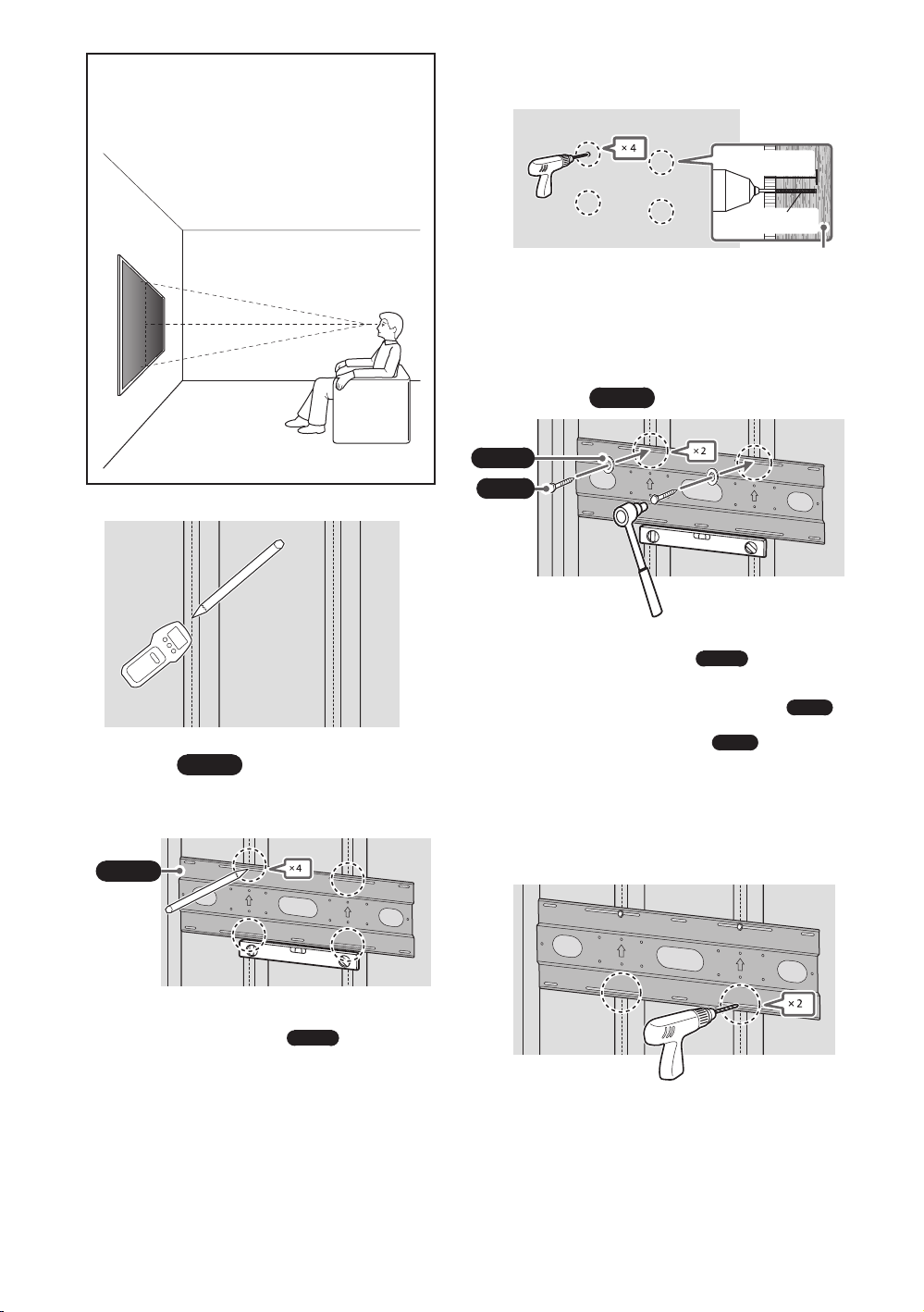

Installing the Lateral Shift Bracket to the wall

1 Decide on the installation location.

Make sure that the wall has enough space for the TV and is capable of supporting a weight of at
least six times that of the TV.
Refer to the following table on installing the TV to the wall. Refer to your TV’s Reference Guide
for the TV’s weight.

*1

− 8 (US) −

(mm/inch)

f

g

Model Name

XBR-65A8H
XBR-65A8CH

XBR-55A8H
XBR-55A8CH

1,448 /

57 1/8

1,227 /

48 3/8

836 / 33

712 /

28 1/8

407 /

16 1/8

407 /

16 1/8

17 /

11/16

46 /

1 13/16

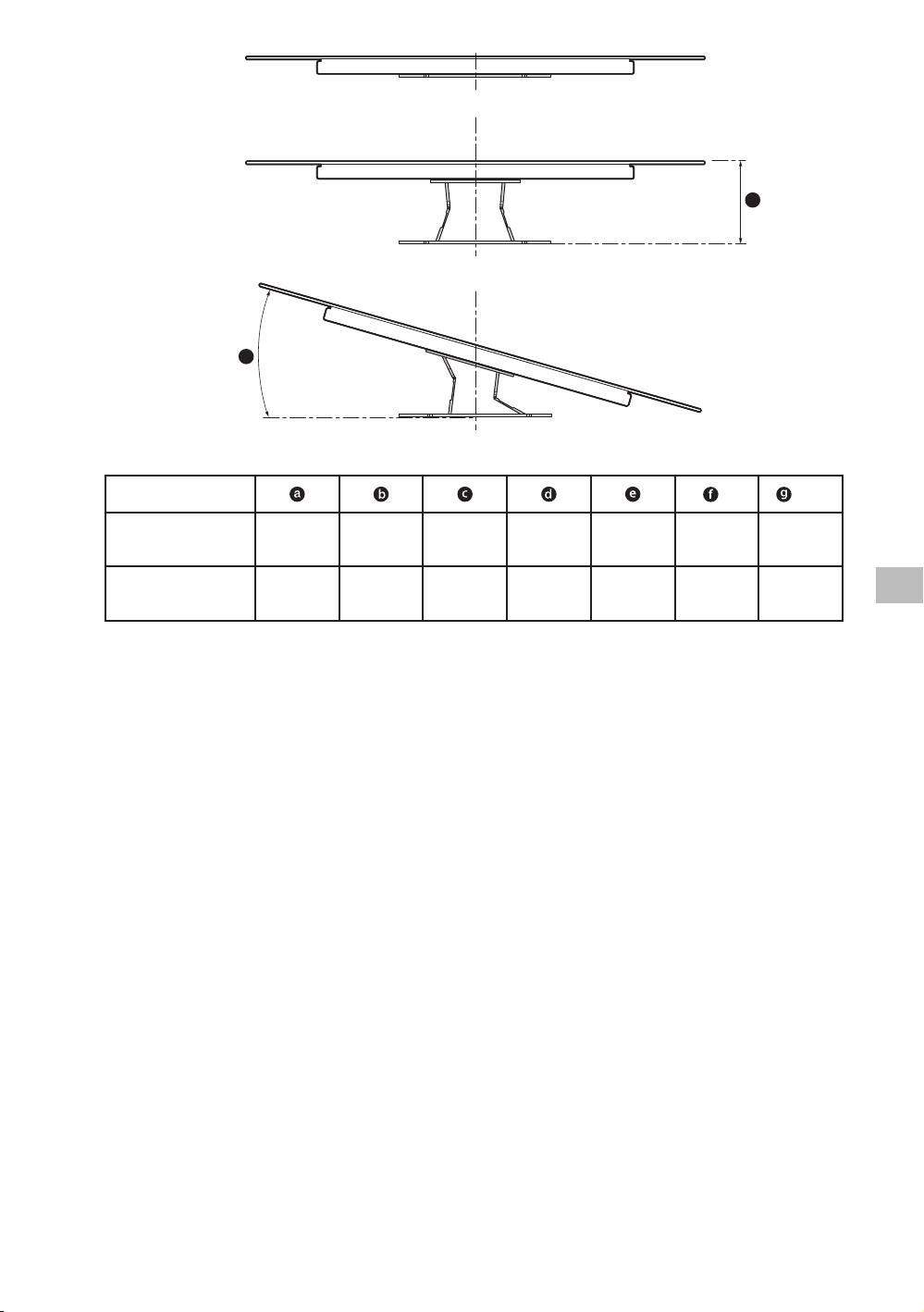

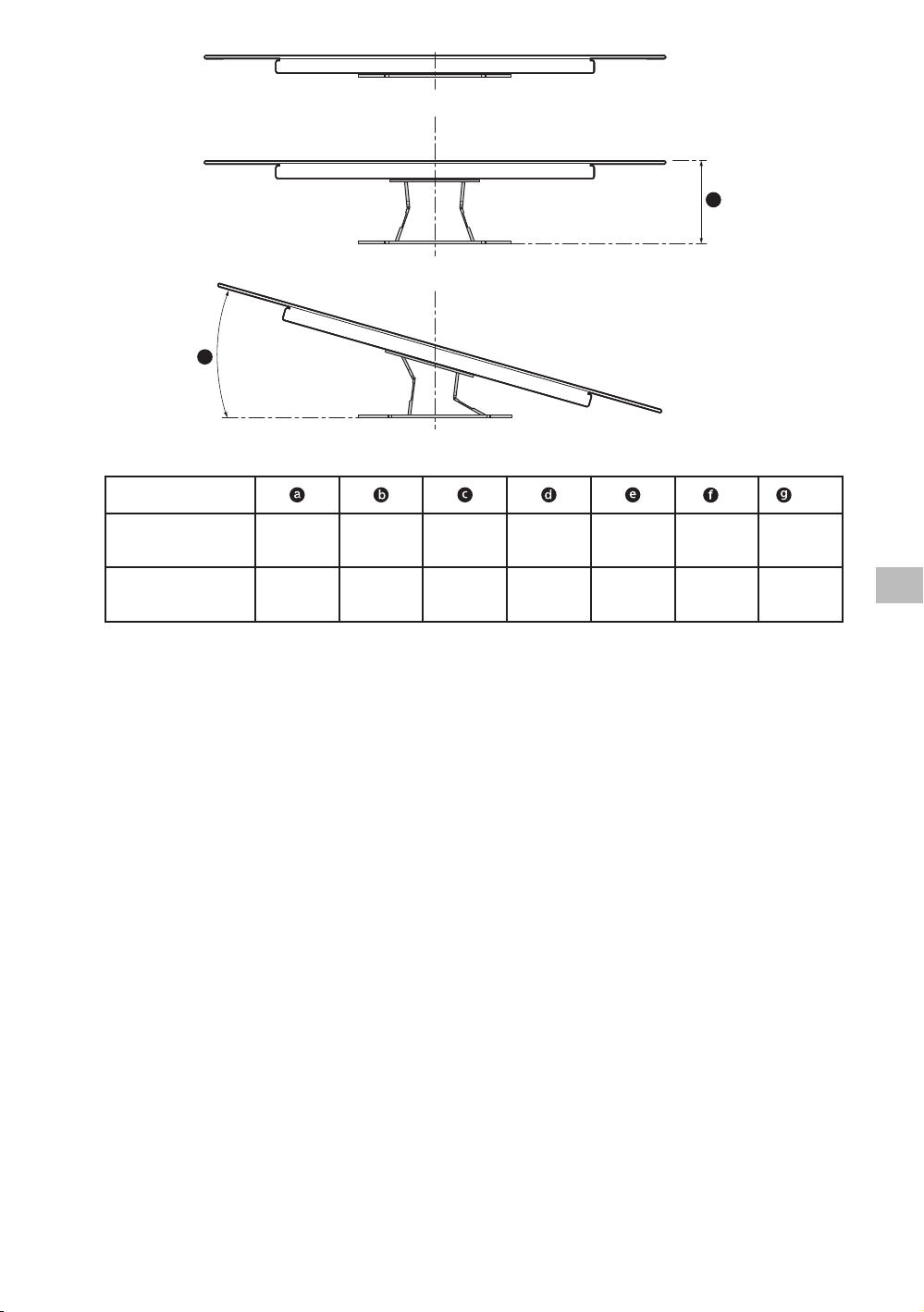

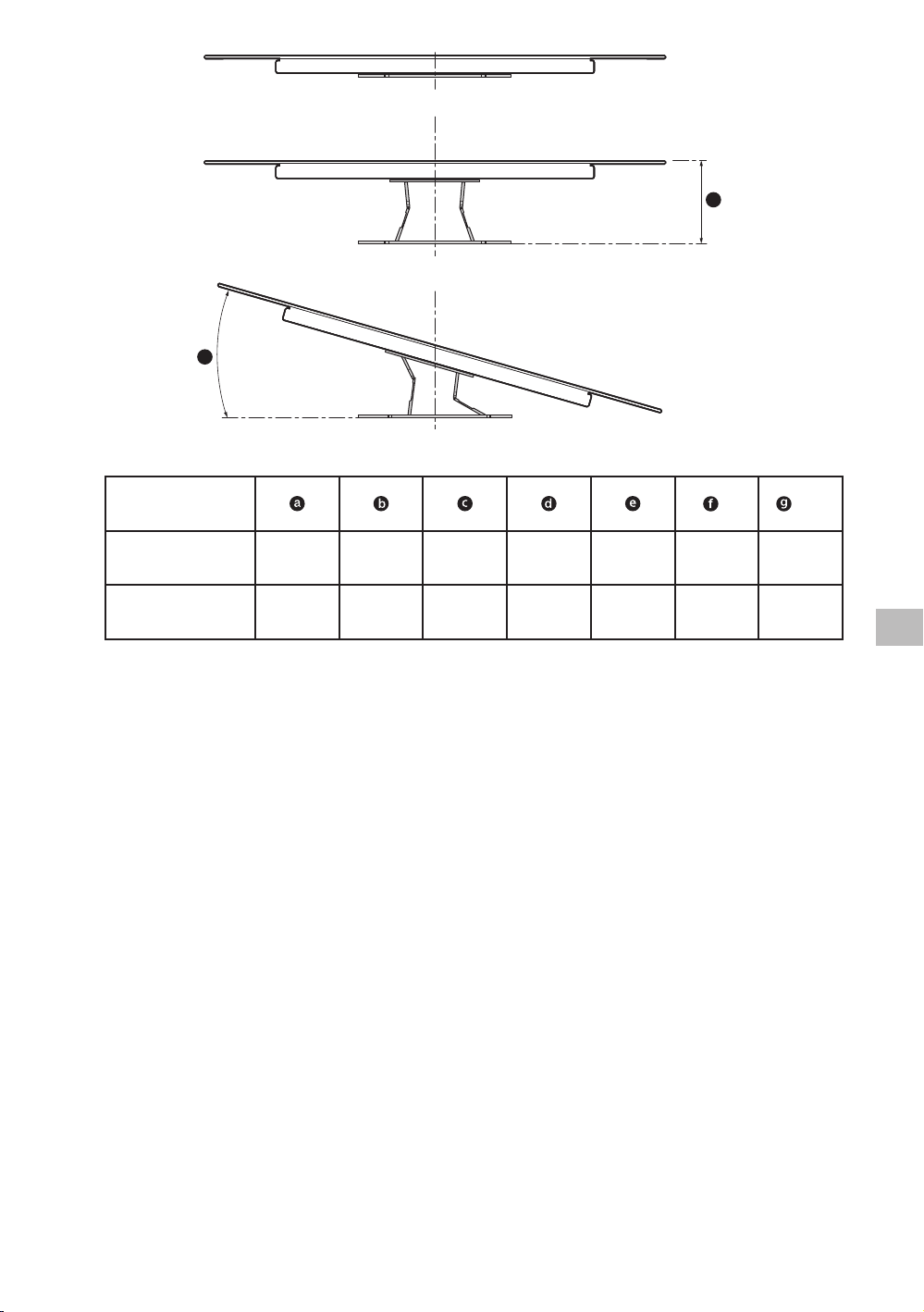

TV installation dimensions table (mm/inch)
Figures in the table may differ slightly depending on the installation.

*1 (Screen center point)
*2 (Approx.)

Note

When your TV is installed on the wall, the upper side of the TV slightly leans forward.



72 /

2 7/8

72 /

2 7/8

*2 *2

275 /

10 7/8

275 /

10 7/8

18

21

(°)

US

− 9 (US) −

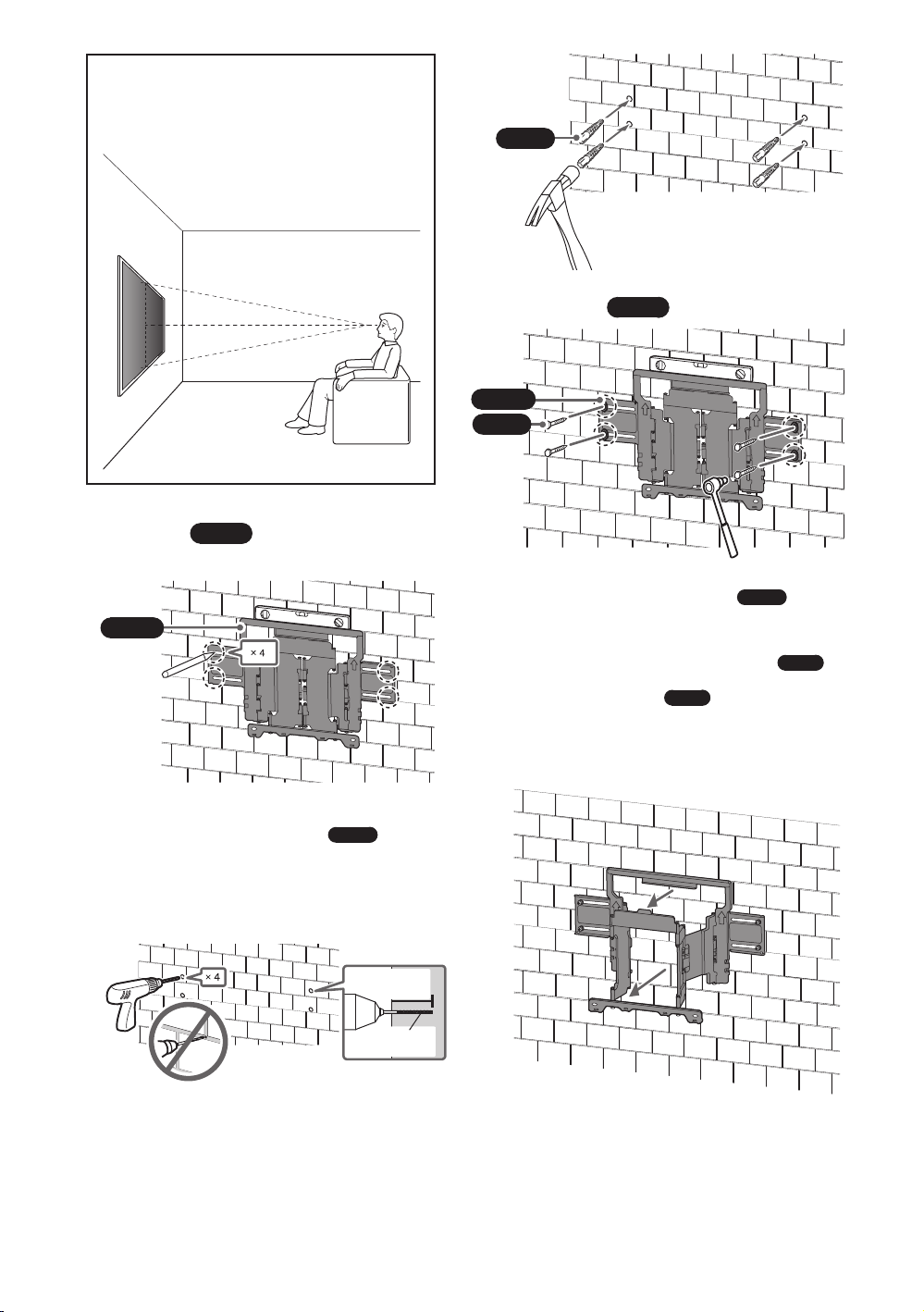

Note

We recommend you to check the



position of TV in the viewing
environment.

4 Drill upper pilot holes on the

marks.

75 mm
(3 inch)

5.5 mm
(7/32 inch)

Stud or Reinforcement

Note

Pilot holes must be drilled to a depth of 75 mm



(3 inch), using a 5.5 mm (7/32 inch) diameter drill bit.

2

3 Align

make four marks aligned with
the studs.

WM4

WM4

to the wall and

5 Install

WM4

on the wall.

WW1

WS2

Note

Use a level to check whether



Precaution

Do not over-tighten the lag bolts



tightening could reduce the holding power of the lag
bolts

WS2

.

WM4

is level.

WS2

. Improper

6 Drill lower pilot holes on the

marks. (Refer step 4 for the drill
instruction.)

Note

Use a level to check whether



WM4

is level.

− 10 (US) −

7 Fit the screws and spacers to

the holes.

Note

Use a level to check whether the Wall-Mount Bracket



is level.

WW1

WS2

8

WM1

WW2

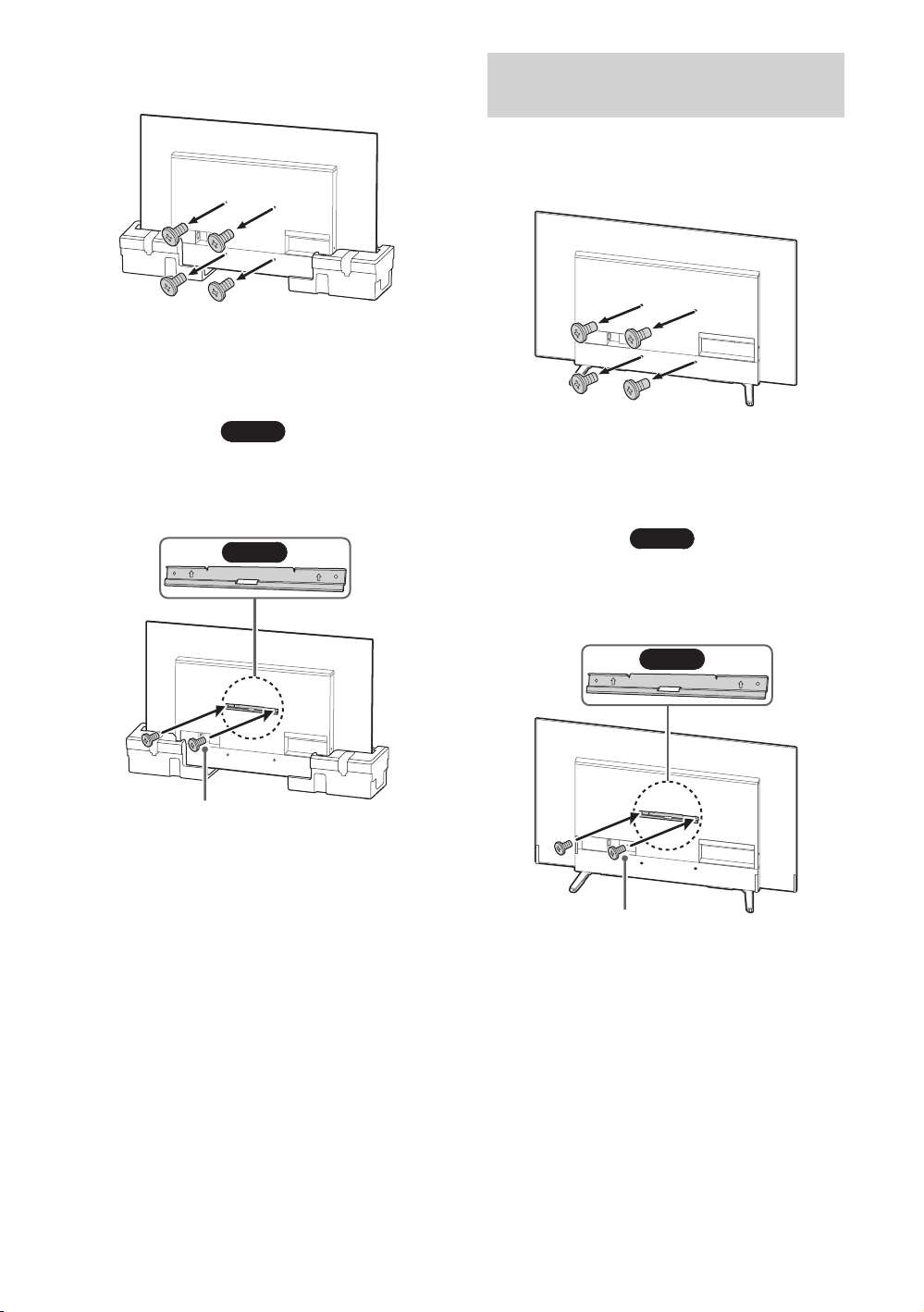

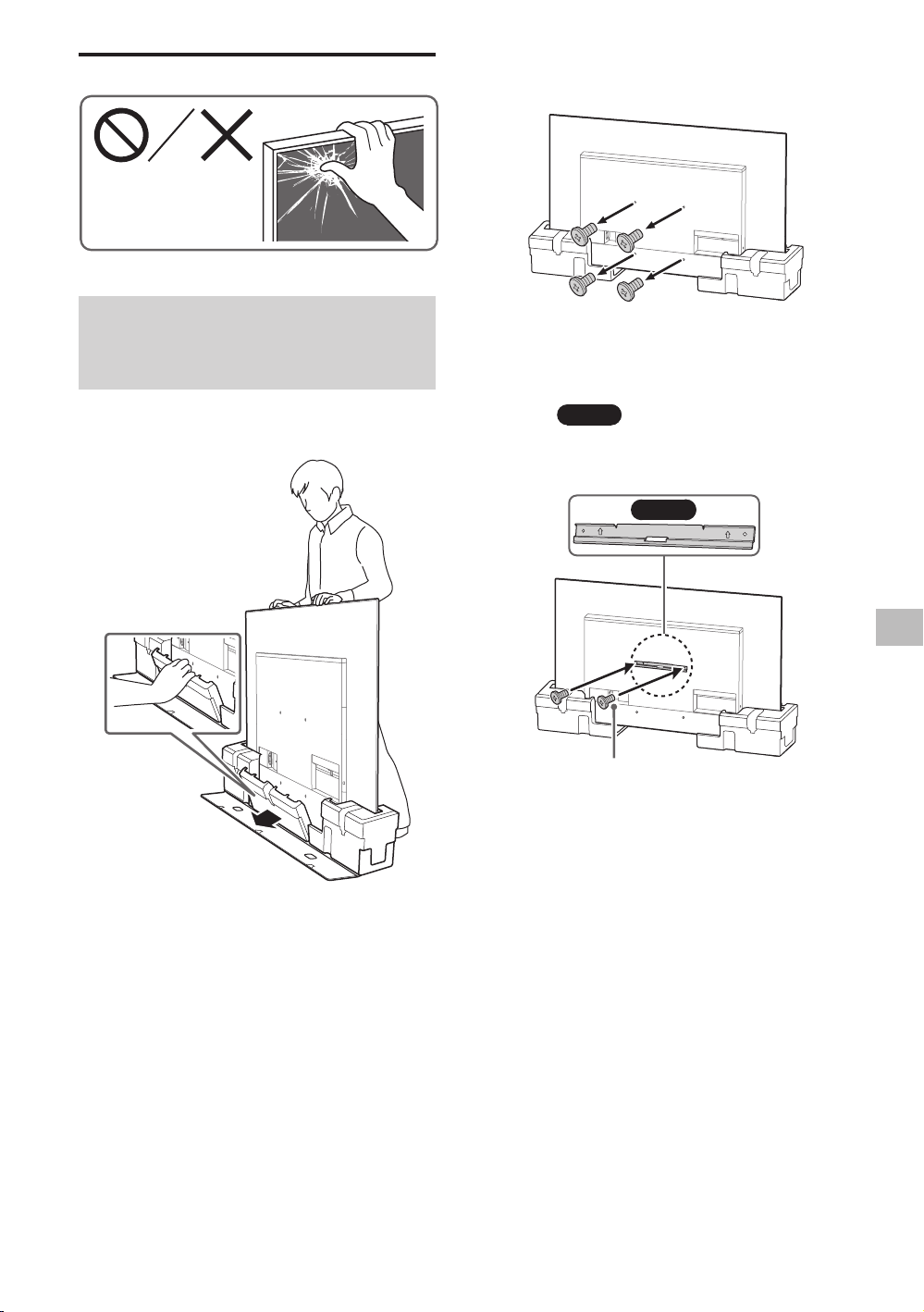

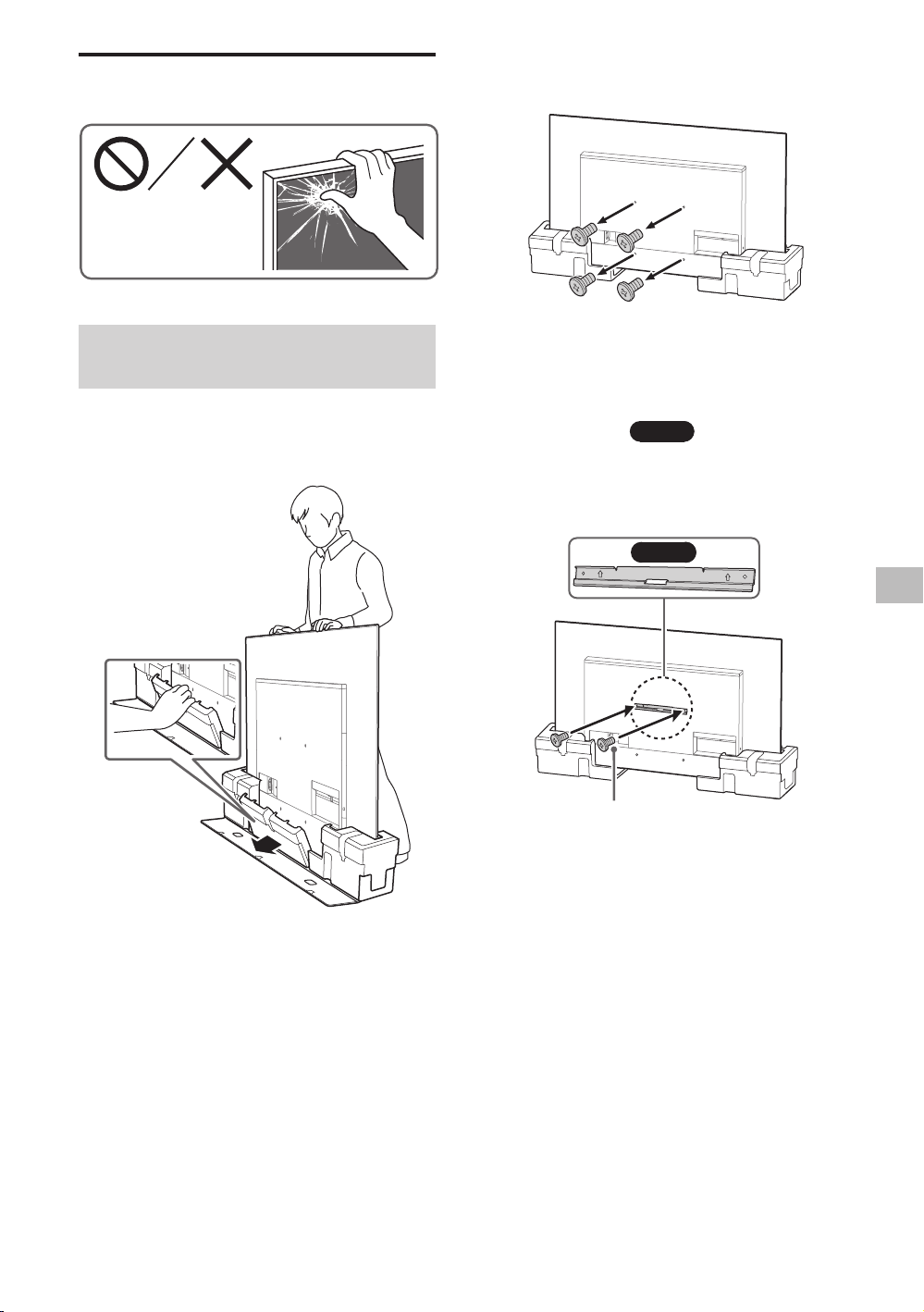

Preparing for the installation
of the TV

Installing the TV to the Wall
from Carton

1 Remove the center cushion.

US

WS1

9 Pull out the arm of the bracket

to the end.

− 11 (US) −

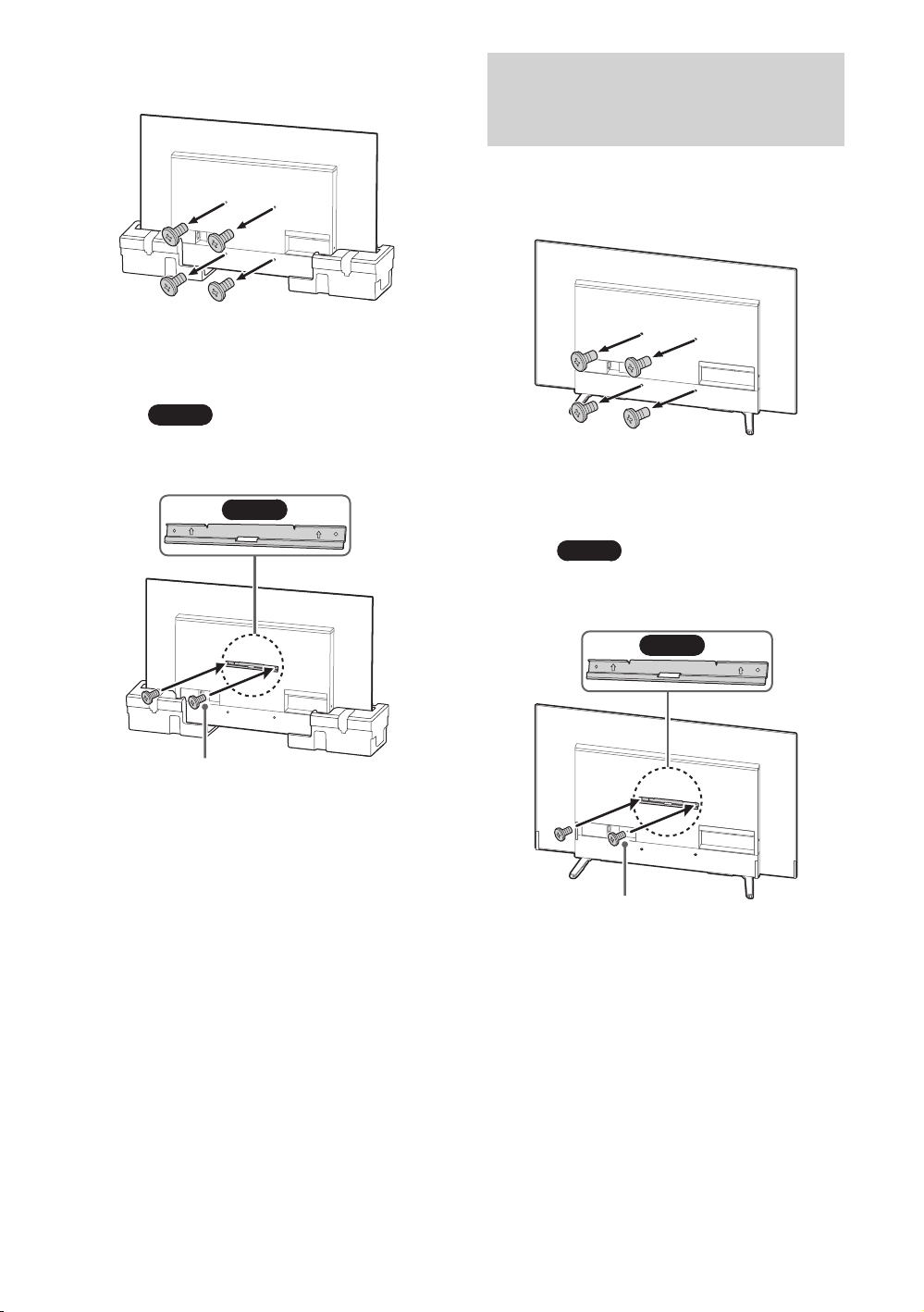

2 Remove the screws from the

rear of the TV.

Note

Be sure to store the removed screws and unused



parts in a safe place, keeping them away from
children.

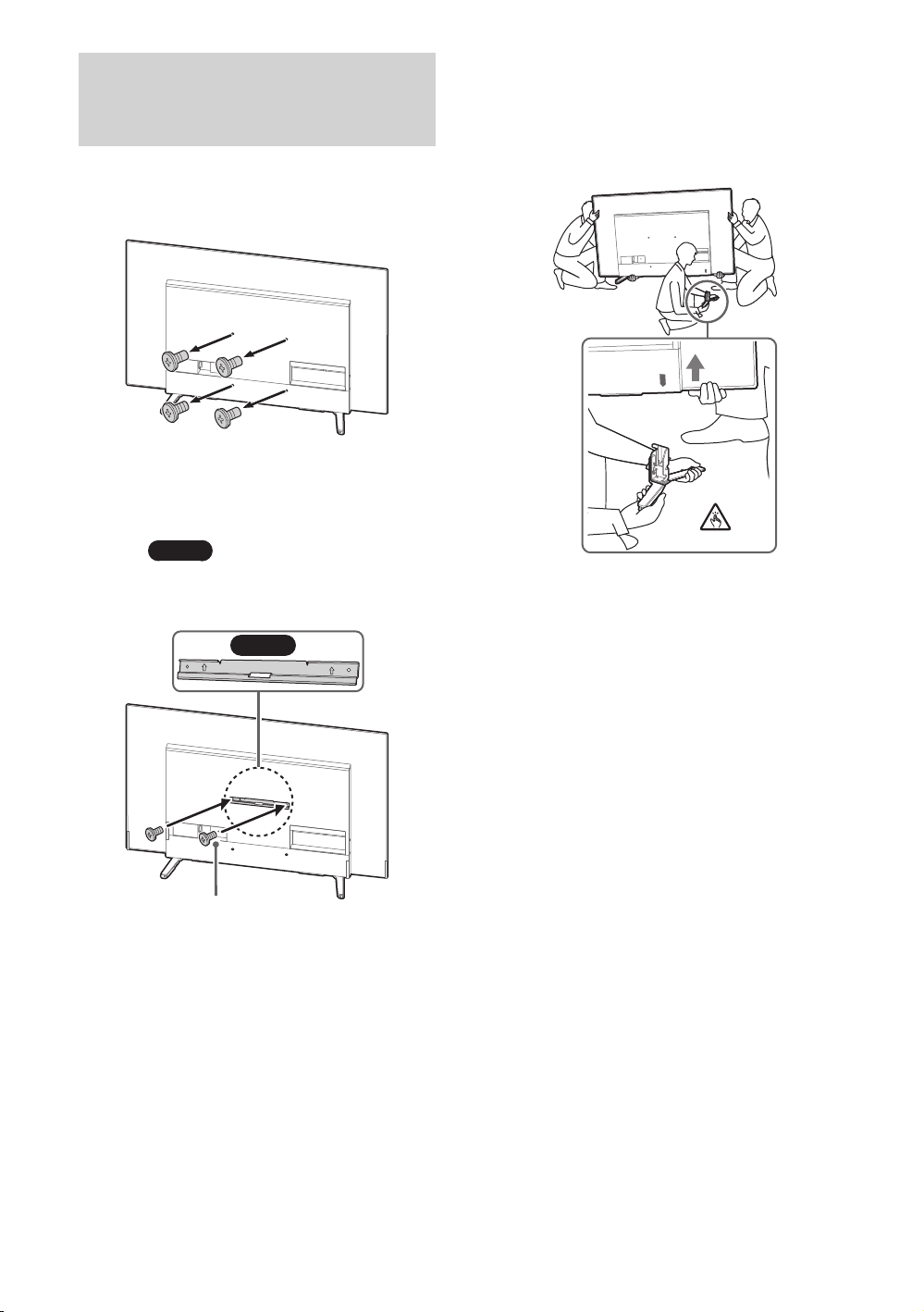

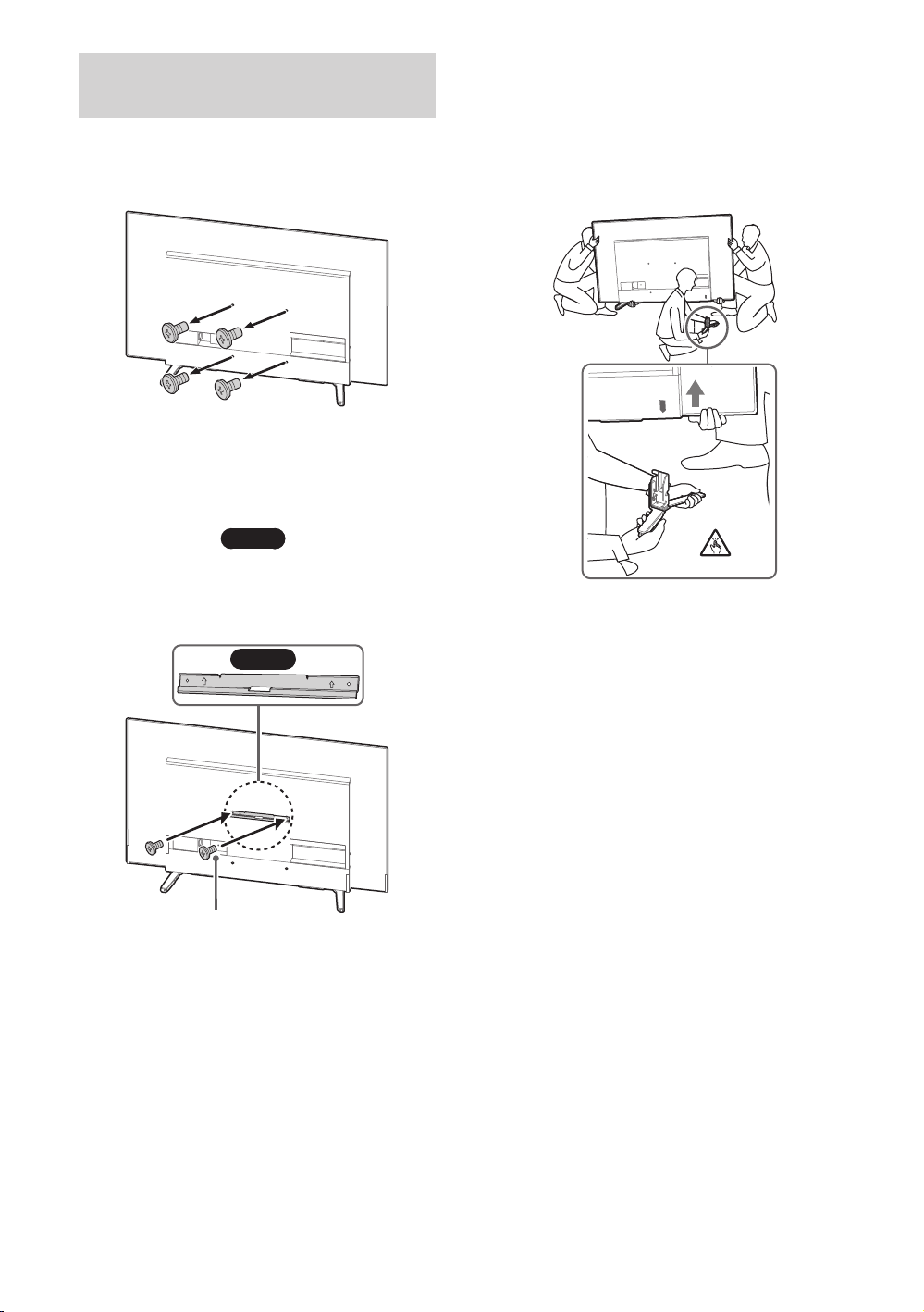

Installing the TV to the Wall
from Table-Top Stand

1 Remove the screws from the

rear of the TV.

3 Attach the

WM2

to the TV
using the screw (previously
removed on step 2).

WM2

Screw

Note

Be sure to store the removed screws and unused



parts in a safe place, keeping them away from
children.

2 Attach the

WM2

to the TV
using the screw (previously
removed on step 1).

WM2

Screw

− 12 (US) −

3 Detach the Table-Top Stand

from the TV.

Remove one side of the Table-Top Stand



at a time. Firmly hold the Table-Top
Stand securely with both hands while
the other people lift up the TV.

Repeat the previous step and remove



the other side of the Table-Top Stand.

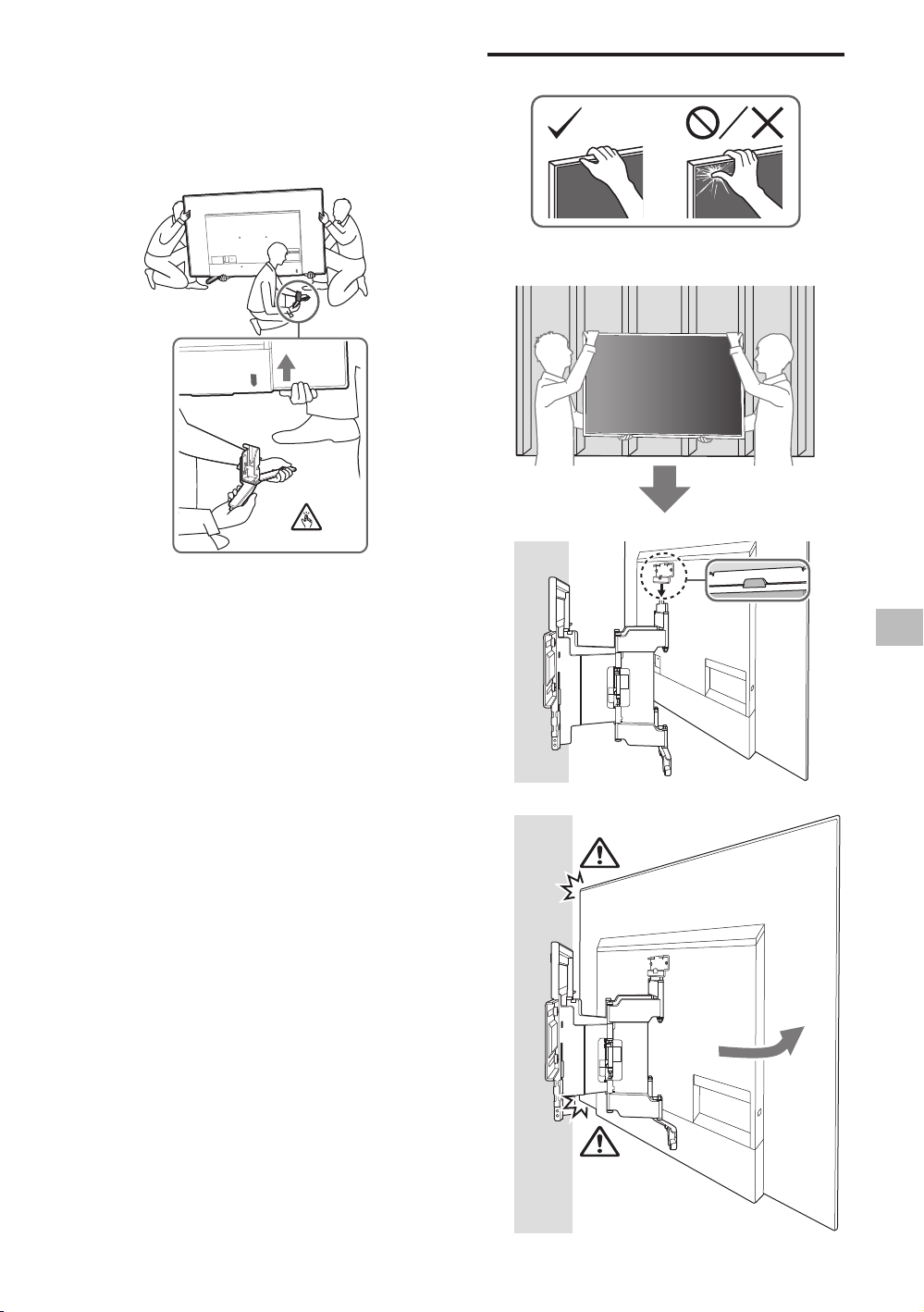

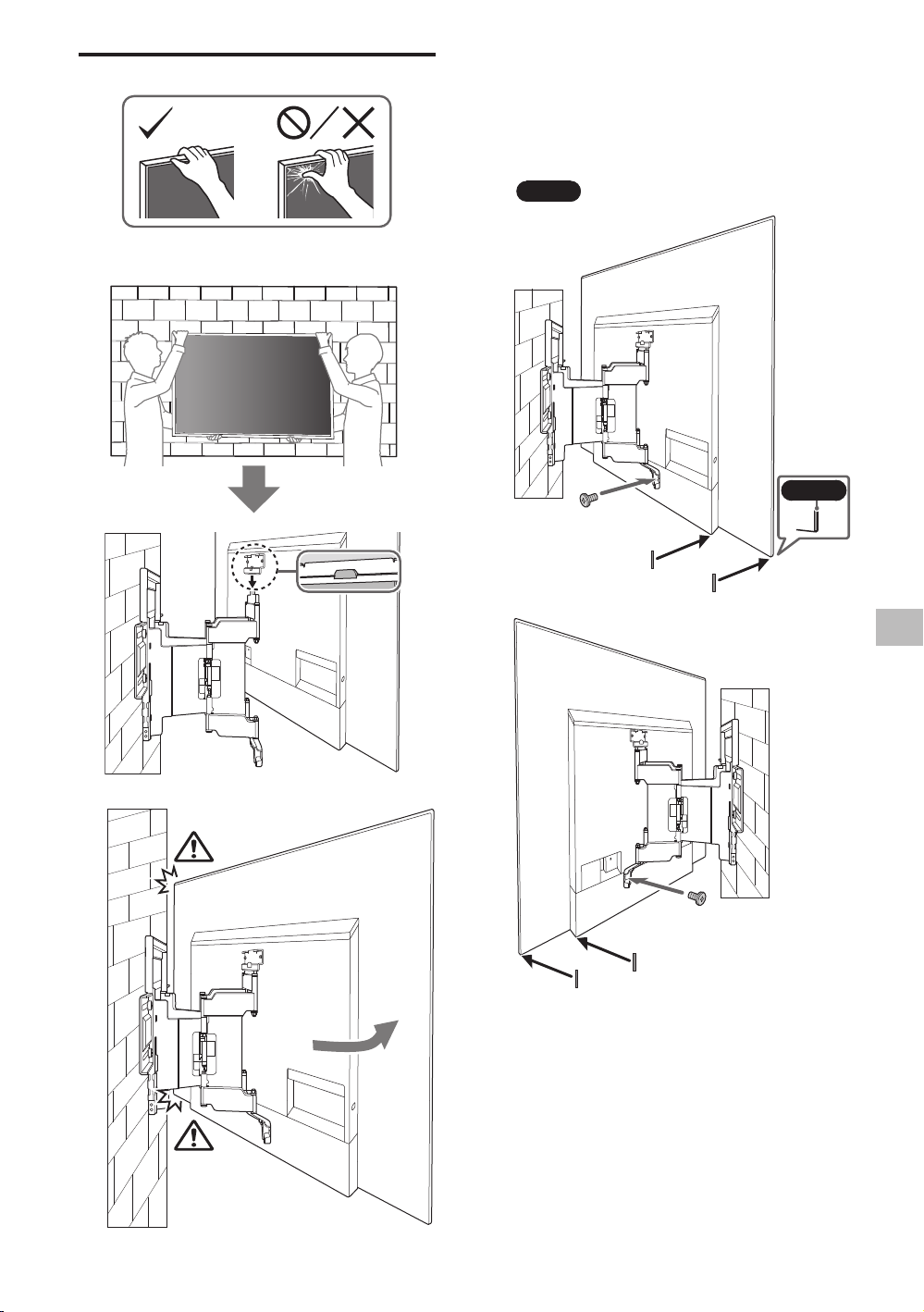

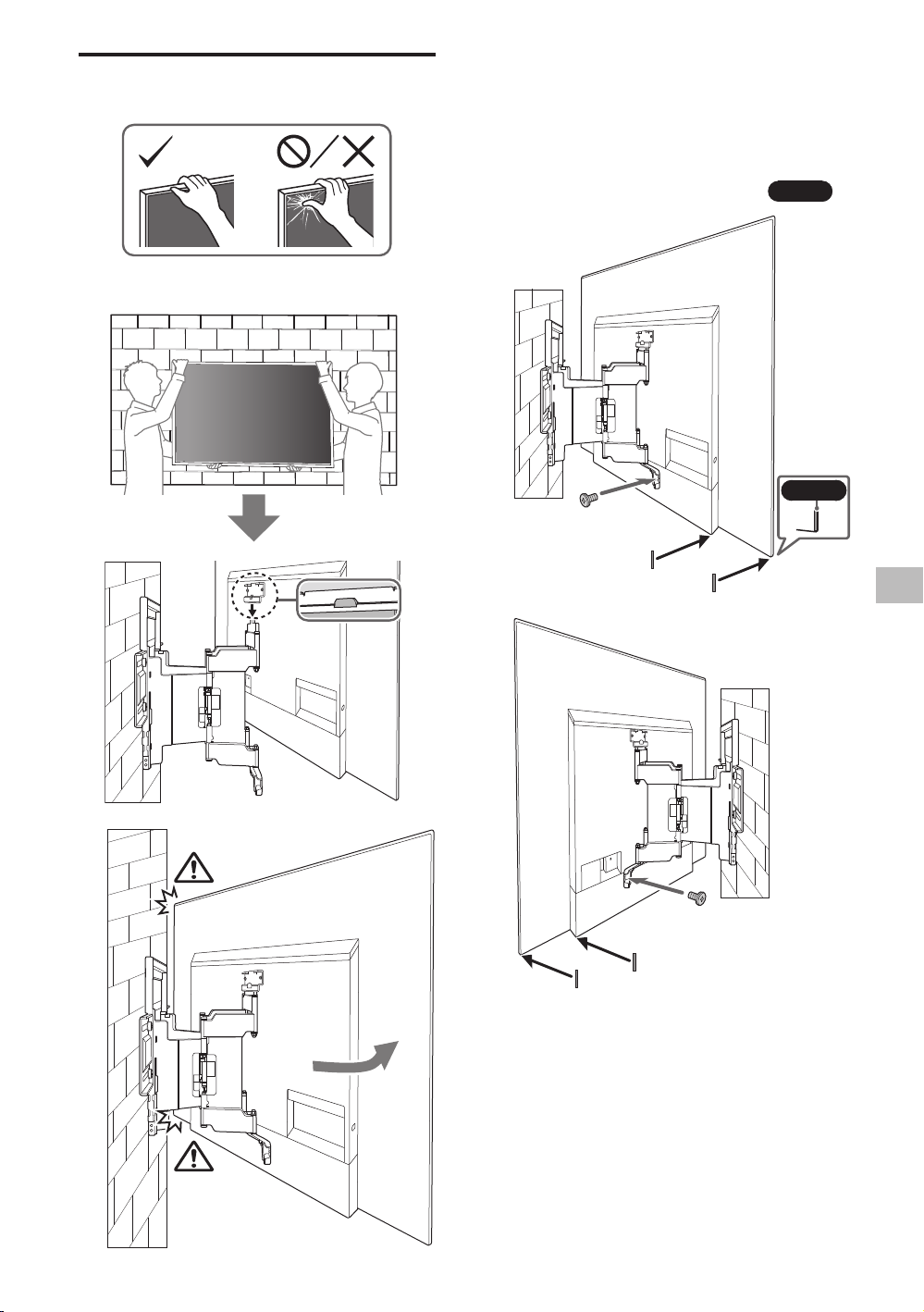

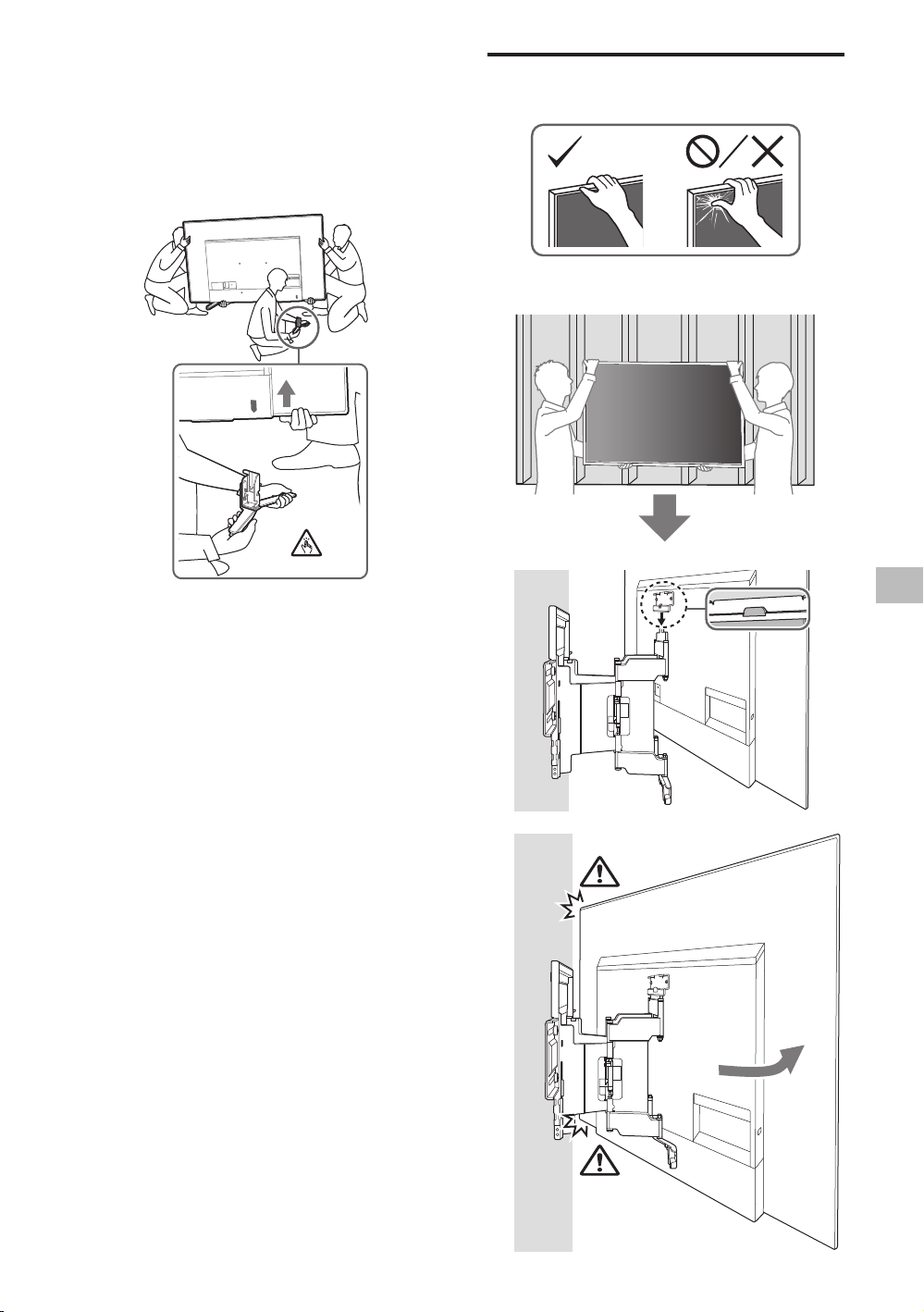

Installing the TV on the wall

1

US

Note

Three or more people are required to detach the



Table-Top Stand.
Be careful not to use excessive force while detaching



the Table-Top Stand from the TV as it may cause the
TV set to fall resulting in personal injury or physical
damage to the TV.
Take care when handling the Table-Top Stand to



prevent damage to the TV.
Be careful when lifting the TV as the Table-Top Stand



is detached, the Table-Top Stand may topple over
and cause personal injury.
Take care when removing the Table-Top Stand from



the TV to prevent it from falling over and damaging
the surface that the TV is sitting on.
Be sure to store the removed screws in a safe place,



keeping them away from children.

2

− 13 (US) −

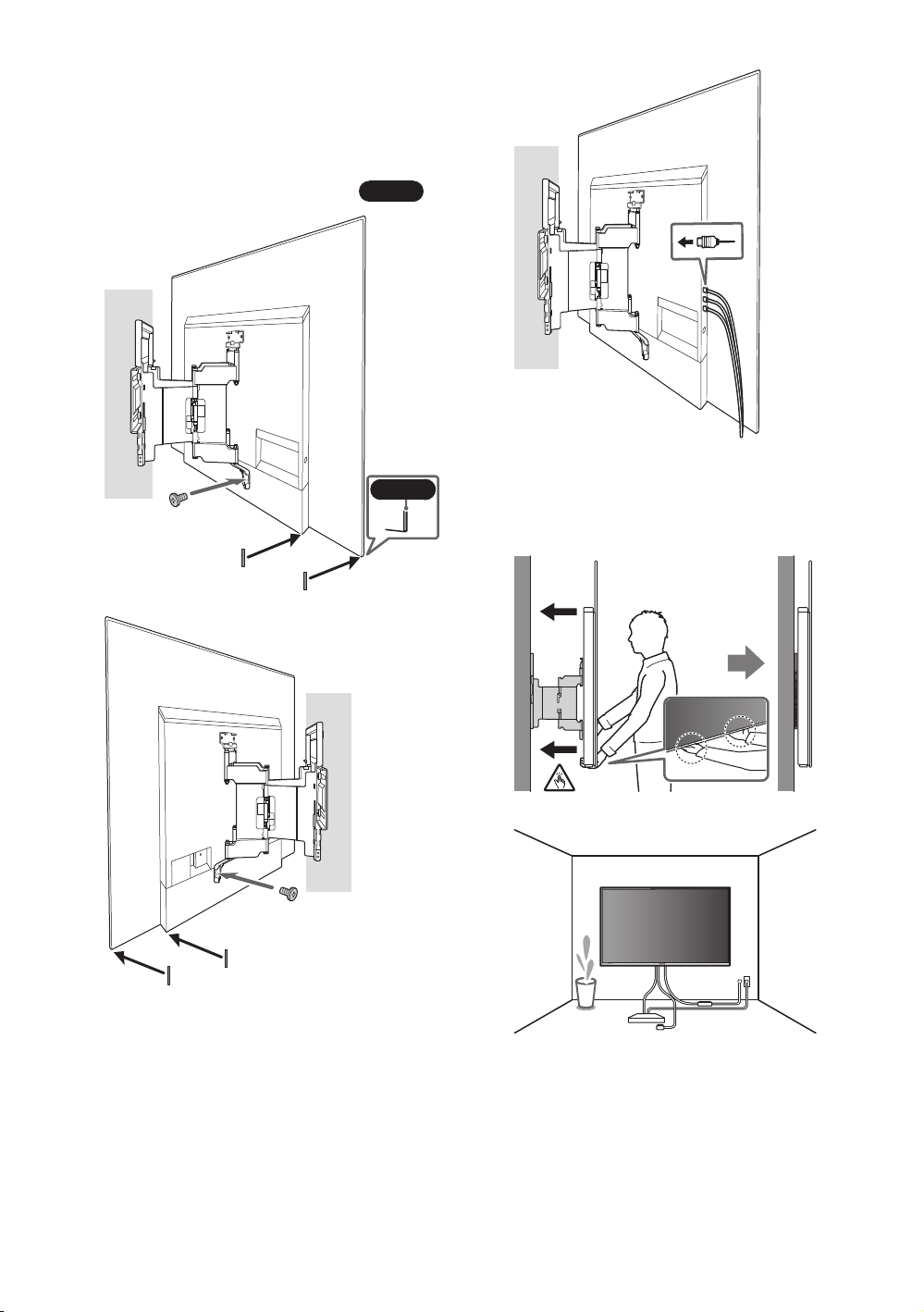

3 Screw the left and right side of

the Wall-Mount Bracket using
the screw (previously removed
from the rear of the TV) and

WM3

attach

.

WM3

4

5 When moving the TV, hold it

firmly from the bottom.

6

− 14 (US) −

WARNING

Be sure that two or more persons (three or more



persons for 75 inches and above TV set) hold the TV
when carrying it.

Confirming the completion of
the installation

Check the following points.

The cord and the cable are not twisted or



pinched.

WARNING

Improper placement of the AC power cord, etc. may cause



fire or electric shock through a short circuit. Be sure to
confirm the completion of the installation for safety.

US

− 15 (US) −

 Attaching the Wall-Mount Bracket to the Solid Concrete or

Concrete Block

Solid Concrete or Concrete Block

WM1

Installing the Wall-Mount Bracket to the wall

1 Decide on the installation location.

Make sure that the wall has enough space for the TV and is capable of supporting a weight of at
least six times that of the TV.
Refer to the following table on installing the TV to the wall. Refer to your TV’s Reference Guide
for the TV’s weight.

*1

− 16 (US) −

(mm/inch)

f

g

Model Name

XBR-65A8H
XBR-65A8CH

XBR-55A8H
XBR-55A8CH

1,448 /

57 1/8

1,227 /

48 3/8

836 / 33

712 /

28 1/8

323 /

12 3/4

323 /

12 3/4

101 / 4

39 /

1 9/16

TV installation dimensions table (mm/inch)
Figures in the table may differ slightly depending on the installation.

*1 (Screen center point)
*2 (Approx.)

Note

When your TV is installed on the wall, the upper side of the TV slightly leans forward.



62 /

2 1/2

62 /

2 1/2

*2 *2

265 /

10 1/2

265 /

10 1/2

17

20

(°)

US

− 17 (US) −

Note

We recommend you to check the



position of TV in the viewing
environment.

4

WA1

2 Align

WM1

make four marks.

WM1

Note

Use a level to check whether



to the wall and

WM1

is level.

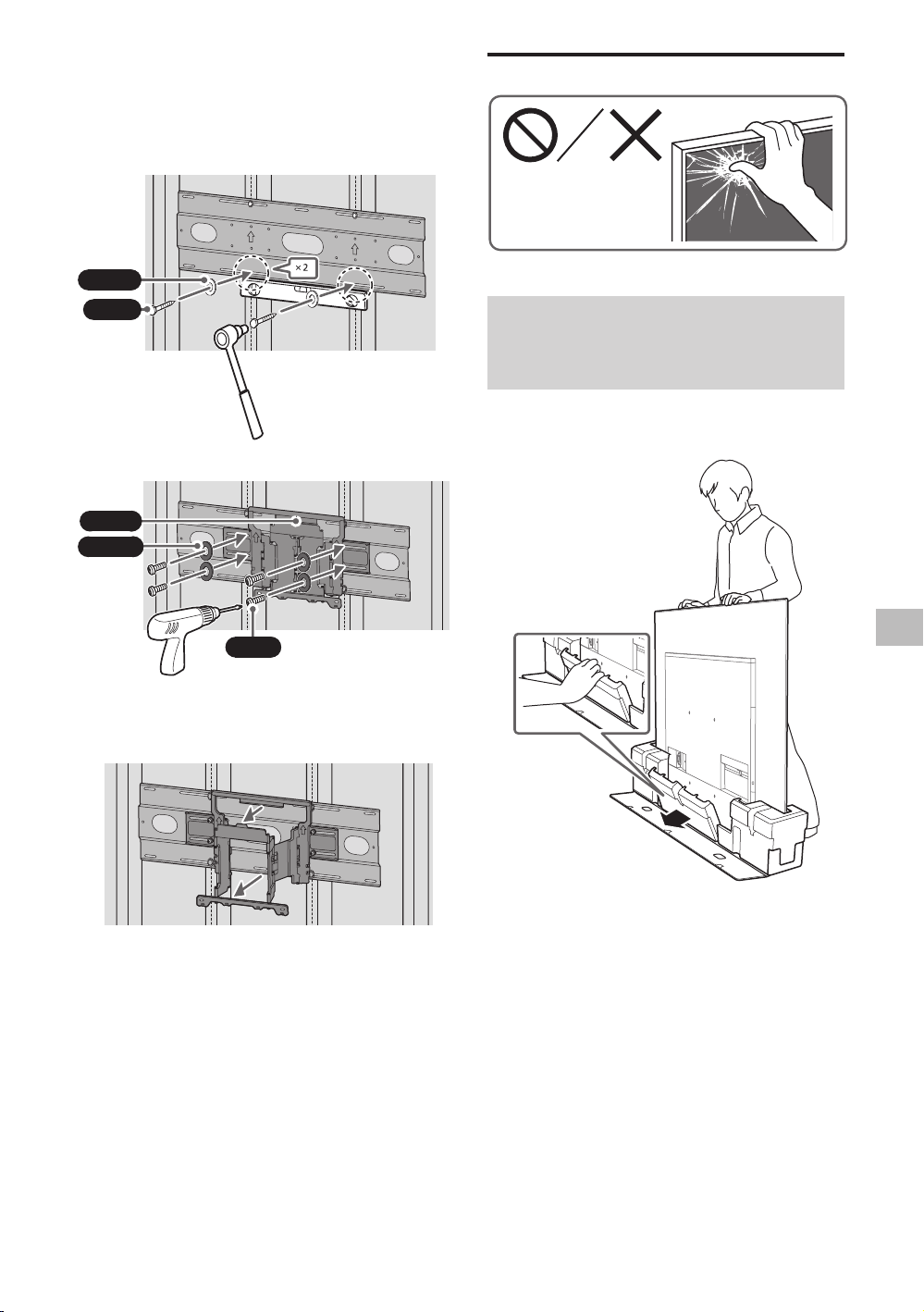

5 Install

WM1

on the wall.

WW1

WS2

Note

Use a level to check whether



Precaution

Do not over-tighten the lag bolts



tightening could reduce the holding power of the lag
bolts

WS2

.

WM1

is level.

WS2

. Improper

6 Pull out the arm of the bracket

to the end.

3 Drill pilot holes on the marks.

75 mm
(3 inch)

10 mm
(13/32 inch)

− 18 (US) −

Preparing for the installation
of the TV

2 Remove the screws from the

rear of the TV.

Installing the TV to the Wall
from Carton

1 Remove the center cushion.

Note

Be sure to store the removed screws and unused



parts in a safe place, keeping them away from
children.

3 Attach the

WM2

to the TV
using the screw (previously
removed on step 2).

WM2

Screw

US

− 19 (US) −

Installing the TV to the Wall
from Table-Top Stand

1 Remove the screws from the

rear of the TV.

Note

Be sure to store the removed screws and unused



parts in a safe place, keeping them away from
children.

3 Detach the Table-Top Stand

from the TV.

Remove one side of the Table-Top Stand



at a time. Firmly hold the Table-Top
Stand securely with both hands while
the other people lift up the TV.

2 Attach the

WM2

to the TV
using the screw (previously
removed on step 1).

WM2

Screw

Repeat the previous step and remove



the other side of the Table-Top Stand.

Note

Three or more people are required to detach the



Table-Top Stand.
Be careful not to use excessive force while detaching



the Table-Top Stand from the TV as it may cause the
TV set to fall resulting in personal injury or physical
damage to the TV.
Take care when handling the Table-Top Stand to



prevent damage to the TV.
Be careful when lifting the TV as the Table-Top Stand



is detached, the Table-Top Stand may topple over
and cause personal injury.
Take care when removing the Table-Top Stand from



the TV to prevent it from falling over and damaging
the surface that the TV is sitting on.
Be sure to store the removed screws in a safe place,



keeping them away from children.

− 20 (US) −

Installing the TV on the wall

1

3 Screw the left and right side of

the Wall-Mount Bracket using
the screw (previously removed
from the rear of the TV) and

WM3

attach

.

WM3

US

2

− 21 (US) −

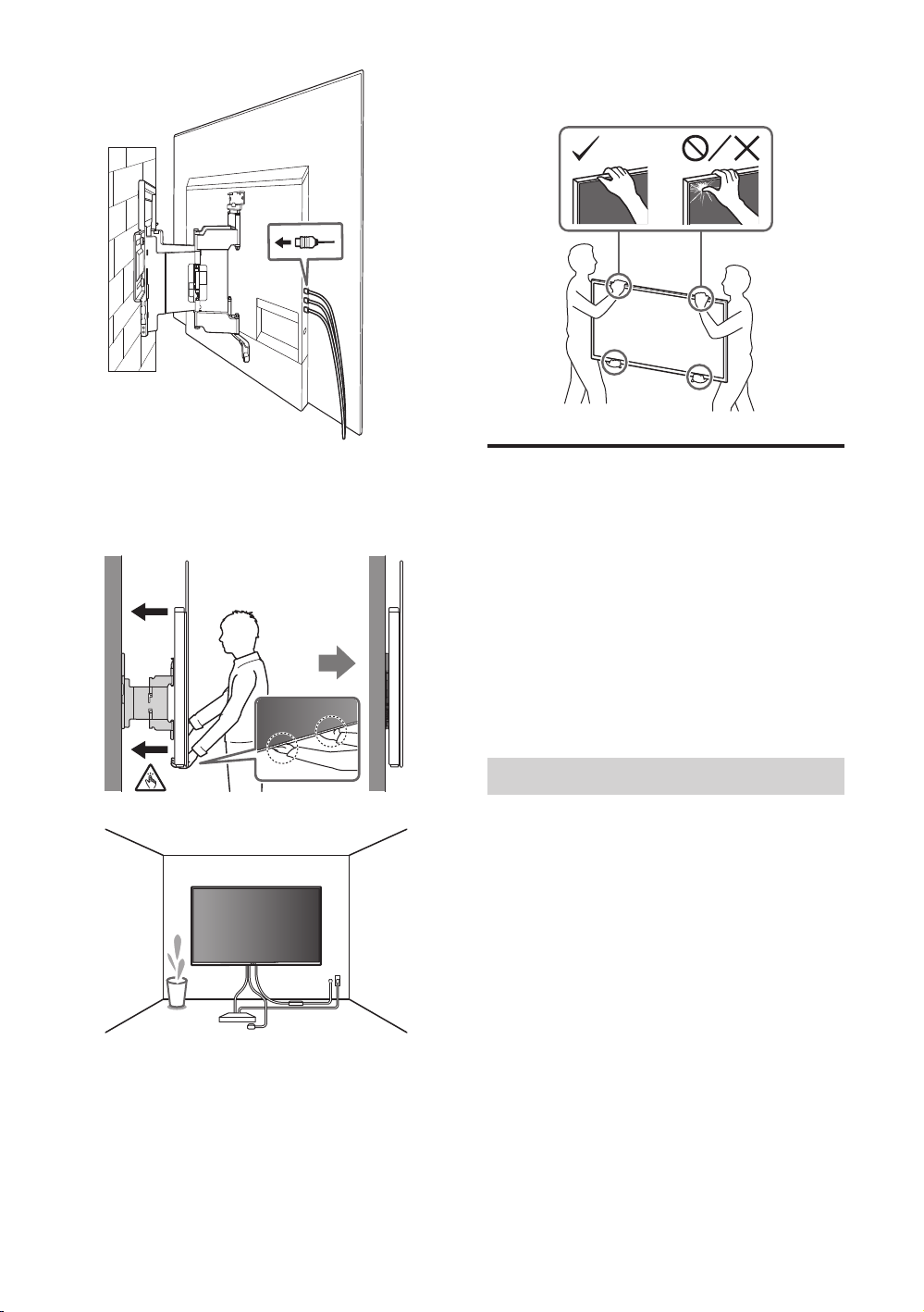

4

WARNING

Be sure that two or more persons (three or more



persons for 75 inches and above TV set) hold the TV
when carrying it.

5 When moving the TV, hold it

firmly from the bottom.

6

Confirming the completion of
the installation

Check the following points.

The cord and the cable are not twisted or



pinched.

WARNING

Improper placement of the AC power cord, etc. may cause



fire or electric shock through a short circuit. Be sure to
confirm the completion of the installation for safety.

Other information

When removing the TV, reverse the previous
installation procedure.

WARNING

Be sure that two or more persons (three or more persons



for 75 inches and above TV set) hold the TV when
removing it.

− 22 (US) −

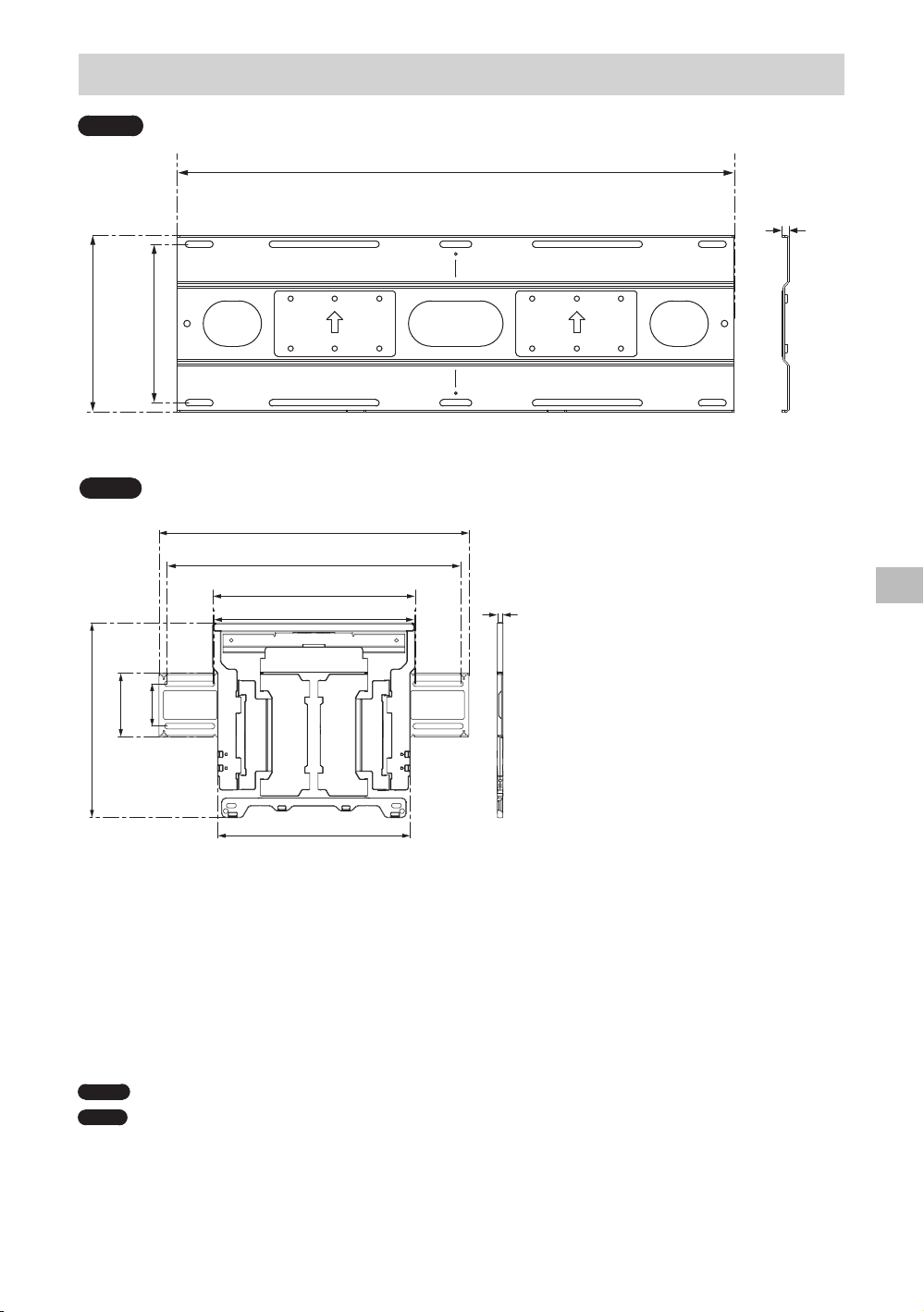

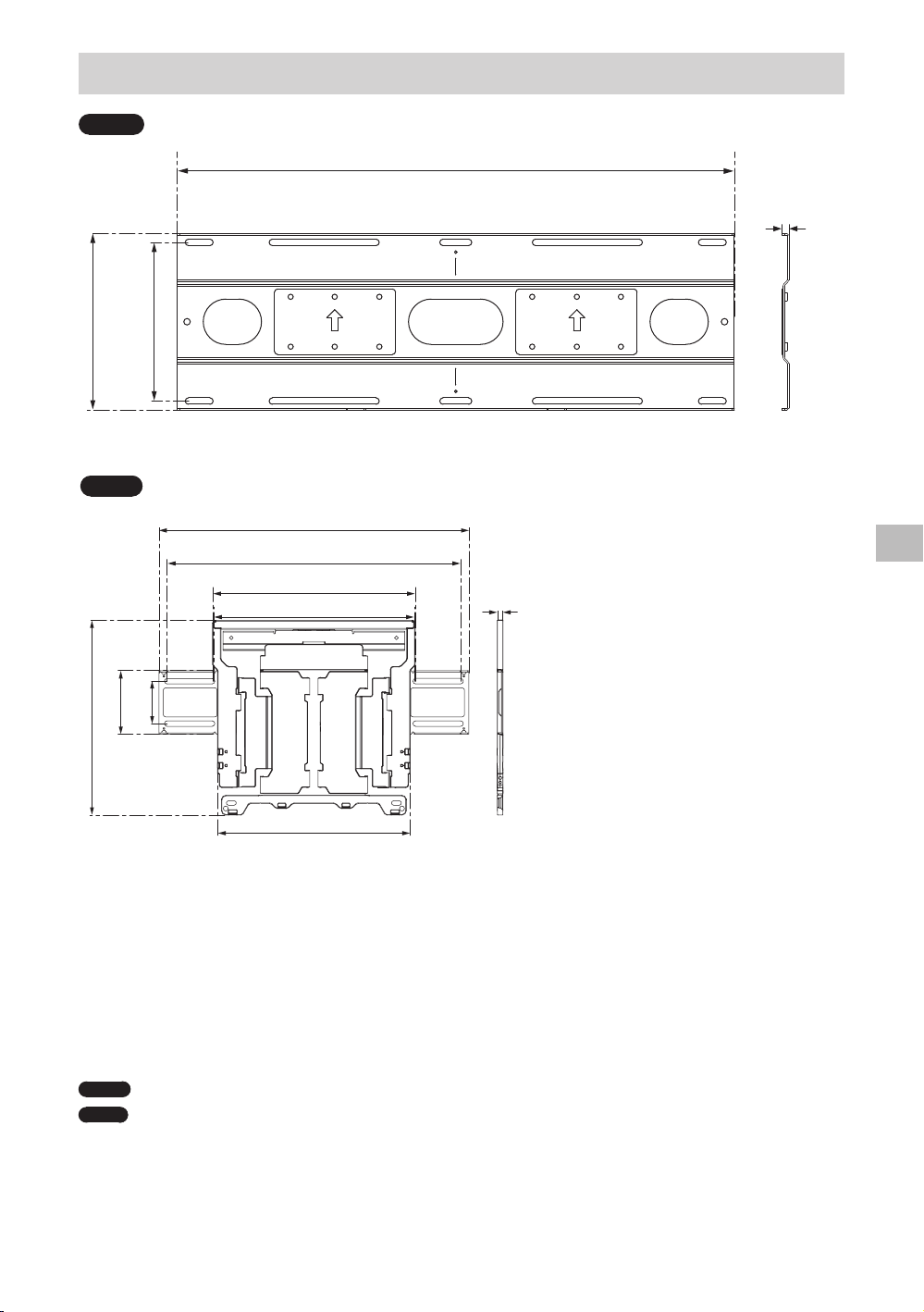

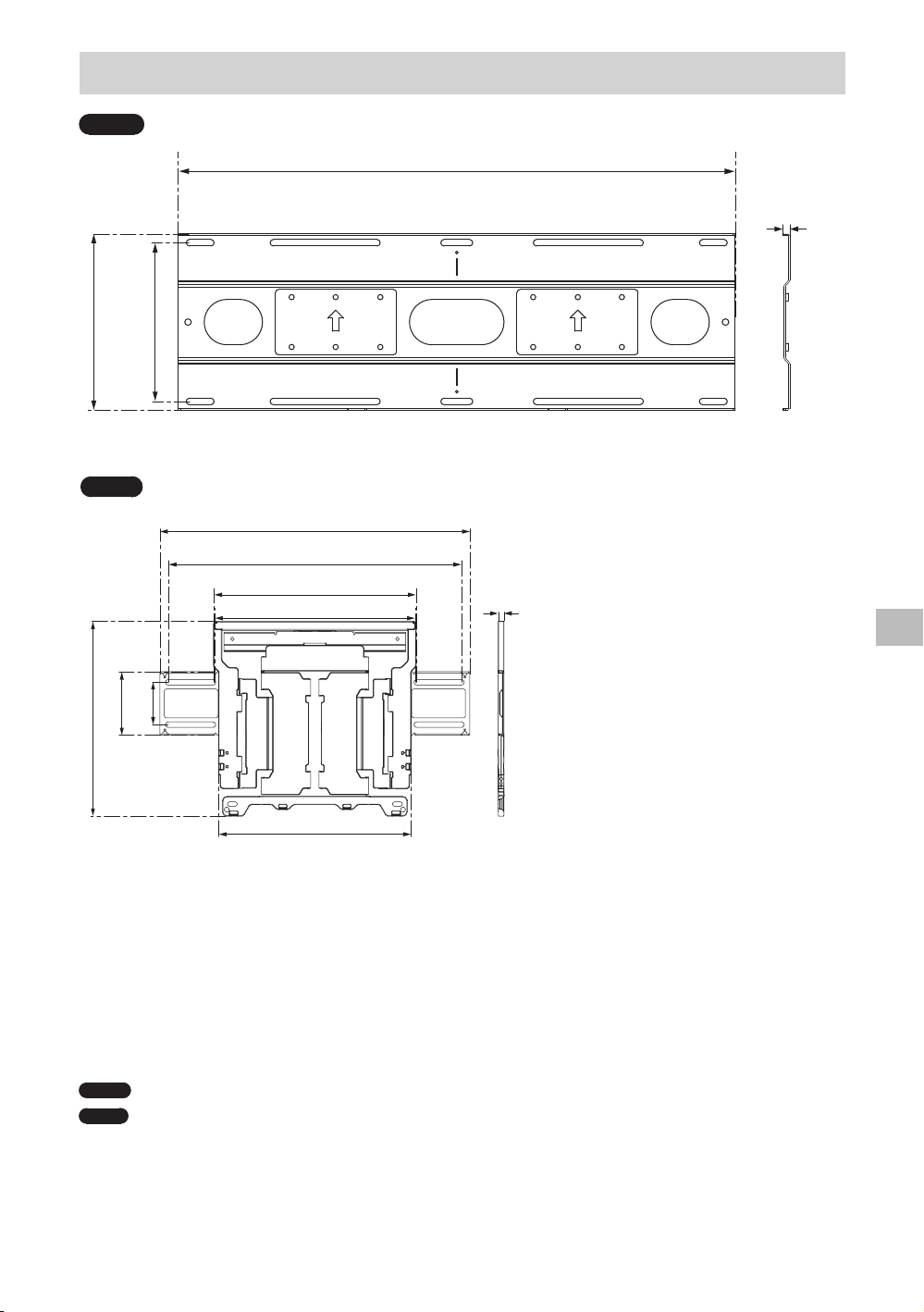

Specifications

WM4

b c

WM1

a

d

h

i

j

k

m

US

f g

e

l

Dimension: (Approx.) (mm (inch))

a : 860 (33 7/8)
b : 272 (10 3/4)
c : 245 (9 3/4)
d : 11 (7/16)
e : 354 (14)
f : 116 (4 5/8)

h : 563 (22 1/4)
i : 533 (21)
j : 370 (14 5/8)
k : 368 (14 1/2)
l : 350 (13 7/8)
m : 11 (7/16)

g : 77 (3 1/8)

Mass (base only): (Approx.) (kg (lb.))

WM4

4.2 (9.3)

WM1

3.0 (6.6)

Design and specifications are subject to change without notice.

− 23 (US) −

Informations d’installation pour l’utilisation
du support de fixation murale Sony
(SU-WL855)

Modèles pris en charge :
XBR-65A8H / 65A8CH / 55A8H / 55A8CH

À l’attention des clients
Pour des raisons de sécurité et de protection du produit, Sony recommande vivement de faire
installer votre téléviseur par des détaillants Sony ou des installateurs agréés. N’essayez pas de
l’installer vous-même.

À l’attention des détaillants Sony et des installateurs
Portez toute votre attention à la sécurité lors de l’installation, l’entretien périodique et la vérification
de ce produit.

L’installation de ce produit exige un certain savoir-faire, notamment pour vérifier la
résistance du mur qui devra soutenir le poids du téléviseur. Veillez à confier la fixation
de ce produit au mur à des détaillants Sony ou des installateurs agréés et portez une
attention particulière à la sécurité pendant l’installation. Sony ne saurait être tenue
responsable de tout dommage ou de toute blessure découlant d’une mauvaise
utilisation ou d’une installation incorrecte.

Pour assurer votre sécurité et une installation adéquate, suivez les instructions d’utilisation du
support de fixation murale, les instructions du Manuel de configuration du téléviseur et les
consignes de ce manuel.

− 2 (FR) −

Support de fixation
murale

Sécurité

Nous vous remercions d’avoir fait
l’acquisition de ce produit.

À l’attention des clients

Installation du téléviseur au mur

AVERTISSEMENT

INSTALLATION PROFESSIONNELLE
REQUISE

Ce produit doit uniquement être installé
par un installateur professionnel formé
pour vérifier la résistance du mur qui
devra soutenir le poids du téléviseur. S’il
n’est pas fixé correctement pendant
l’installation, le téléviseur pourrait
tomber et provoquer des blessures. Sony
n’est pas responsable des dommages ou
blessures provoquées par une mauvaise
manipulation ou une mauvaise
installation, ou par l’installation d’autres
produits que ceux précisés. Vos droits
légaux (le cas échéant) ne sont pas
affectés.

Aux détaillants Sony

L’installation de ce produit nécessite une
certaine compétence. Veillez à lire
attentivement le mode d’emploi pour
installer le produit en toute sécurité.
Sony n’est pas responsable des
dommages ou blessures provoquées par
une mauvaise manipulation ou une
mauvaise installation. Une fois
l’installation terminée, veuillez remettre
ce manuel d’installation au client.

Ce mode d’emploi indique comment
manipuler le produit correctement et
contient des précautions essentielles à
prendre pour éviter tout accident. Lisez
attentivement ce mode d’emploi et veillez à
utiliser le produit correctement. Dans le cas
contraire, vous risquez de vous blesser
gravement ou de causer des dommages
matériels et d’annuler la garantie. Conservez
ce mode d’emploi pour toute référence
ultérieure.

Les produits Sony sont conçus pour vous
offrir le maximum de sécurité. Toutefois, si
les produits sont utilisés de façon incorrecte,
ils peuvent entraîner des blessures graves en
provoquant un incendie ou l’électrocution,
ou encore la chute de l’appareil hors de son
support. Veillez à observer les consignes de
sécurité préconisées pour éviter de tels
accidents.

ATTENTION

Produits spécifiés

Ce Support de fixation murale est conçu pour
l’utilisation avec les téléviseurs spécifiés.
Pour les téléviseurs, reportez-vous à leur
Manuel de référence pour vérifier qu’il est
possible d’utiliser le Support de fixation
murale.

À l’attention des clients

AVERTISSEMENT

Le non-respect des consignes suivantes
peut être fatal ou entraîner des blessures
graves en provoquant un incendie,
l’électrocution ou la chute de l’appareil.

Veillez à confier
l’installation à des
entrepreneurs autorisés
et à laisser les enfants à
l’écart pendant
l’installation.

Si le Support de fixation murale ou le
téléviseur n’est pas installé correctement, les
accidents suivants peuvent se produire.
Veillez à confier l’installation à des
installateurs agréés.

Le téléviseur peut tomber et causer des



blessures graves comme des hématomes
ou des fractures.
Si le mur sur lequel le Support de fixation



murale est fixé est instable, inégal ou non
perpendiculaire au sol, l’appareil risque de
tomber et de provoquer des blessures ou
des dommages matériels. Le mur doit
pouvoir supporter un poids équivalent à
au moins six fois celui du téléviseur.
(Pour connaître le poids du téléviseur,
reportez-vous à son manuel de référence.)
Si l’installation du Support de fixation



murale n’est pas assez solide, l’appareil
risque de tomber et de provoquer des
blessures ou des dommages matériels.

Veillez à confier le
déplacement ou le
démontage du téléviseur
à des entrepreneurs
autorisés.

Si des personnes autres que des installateurs
agréés transportent ou démontent le
téléviseur, celui-ci peut tomber et provoquer
des blessures ou des dommages matériels.
Assurez-vous d’être au moins deux
personnes (au moins trois personnes pour
un téléviseur de 75 pouces et plus) pour
transporter ou démonter le téléviseur.

N’enlevez pas les vis, etc.,
après avoir installé le
téléviseur.

Dans ce cas, le téléviseur pourrait tomber et
provoquer des blessures ou des dommages
matériels.

N’effectuez pas de
modifications sur les
pièces du Support de
fixation murale.

Dans ce cas, le Support de fixation murale
pourrait tomber et provoquer des blessures
ou des dommages matériels.

N’installez pas un autre
équipement que le
produit spécifié.

Ce Support de fixation murale est conçu pour
être utilisé avec les produits spécifiés
uniquement. Si vous installez un appareil
autre que ceux qui sont spécifiés, il pourrait
tomber ou se briser et provoquer des
blessures ou des dommages matériels.

N’appliquez aucune autre
charge que celle du
téléviseur sur le Support
de fixation murale.
Ne secouez pas le
téléviseur vers la gauche/
droite, le haut/bas.

Dans ce cas, le téléviseur pourrait tomber et
provoquer des blessures ou des dommages
matériels.

Ne vous appuyez pas ou
ne vous suspendez pas
au téléviseur.

Ne vous appuyez pas sur le téléviseur et ne
vous y suspendez pas, car il risque de
tomber et de causer des blessures graves.

ATTENTION

Le non-respect des consignes suivantes
peut entraîner des blessures ou des
dommages matériels.

Veillez à ne pas vous coincer les doigts



pendant la manipulation du Support de
fixation murale ou le pivotement du
téléviseur.
Manipulez le téléviseur avec précaution



lorsque vous le faites pivoter et
assurez-vous de ne heurter personne.
Assurez-vous de ranger les pièces non



utilisées dans un endroit sûr pour une
utilisation ultérieure.
Gardez-les hors de la portée des enfants.

N’appliquez aucune force
excessive sur le produit
au cours de l’entretien ou
du nettoyage de
l’appareil.

N’exercez aucune pression excessive sur le
dessus du téléviseur. Dans ce cas, le
téléviseur pourrait tomber et provoquer des
blessures ou des dommages matériels.

Avis

Si vous utilisez le téléviseur fixé au Support



de fixation murale pendant une longue
période, le mur situé derrière le téléviseur
ou au-dessus de celui-ci peut se décolorer,
ou encore le papier peint peut se décoller,
selon le matériau du mur.
Les trous des vis restent apparents si vous



démontez le Support de fixation murale
après son installation.

FR

− 3 (FR) −

N’utilisez pas le Support de fixation murale



à un endroit soumis à des vibrations
mécaniques.

Installation du
Support de fixation
murale

Aux détaillants Sony

AVERTISSEMENT

Les instructions suivantes sont destinées
uniquement aux détaillants Sony. Lisez
attentivement les consignes de sécurité
ci-dessus et accordez une attention
particulière à la sécurité lors de
l’installation, de l’entretien et de la
vérification de ce produit.

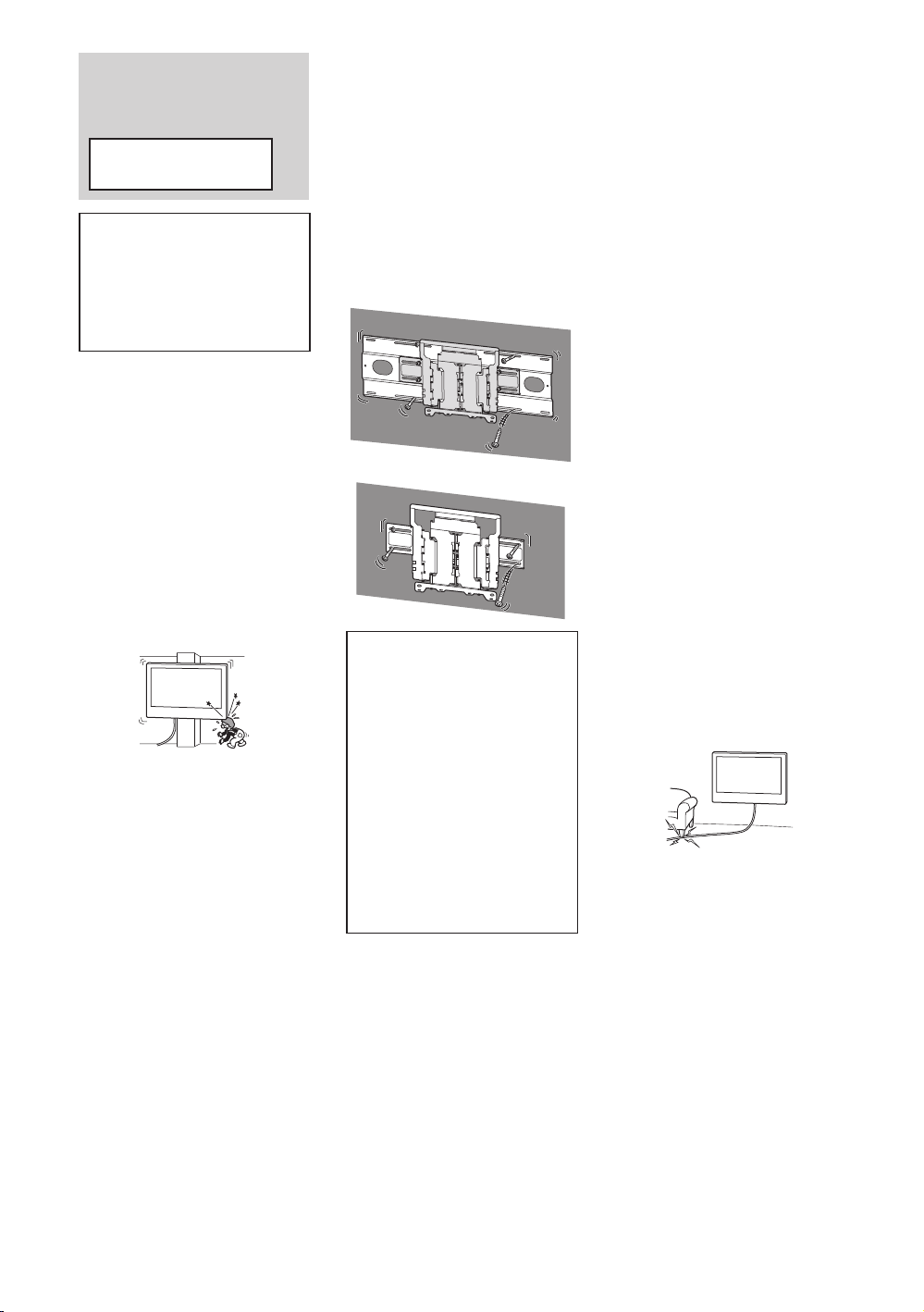

N’installez pas le Support
de fixation murale sur
des surfaces murales où
les coins ou les côtés du
téléviseur dépassent de
la surface murale.

N’installez pas le Support de fixation murale
sur une surface verticale telle qu’une
colonne, où les coins ou les côtés du
téléviseur dépasseraient de la surface
murale. Si une personne ou un objet venait à
heurter le coin ou les côtés du téléviseur, ceci
risquerait de provoquer des blessures ou des
dommages matériels.

N’installez pas le
téléviseur sur ou en­dessous d’un climatiseur.

L’exposition prolongée du téléviseur à des
fuites d’eau ou à des courants d’air
provenant du climatiseur pourrait provoquer
un incendie, l’électrocution ou des
problèmes de fonctionnement du téléviseur.

Veillez à installer le
Support de fixation
murale solidement au
mur en suivant les
instructions présentes
dans ce mode d’emploi.

Si une vis se desserre ou tombe, le Support
de fixation murale peut tomber et provoquer
des blessures ou des pertes matérielles.
Assurez-vous d’utiliser des vis appropriées
pour le matériau du mur et d’installer
l’appareil solidement en utilisant la vis et les
douilles fournies.

Veillez à utiliser
correctement les vis et
les pièces de fixation
fournies conformément
aux instructions du
mode d’emploi. Si vous
utilisez d’autres
éléments de fixation, le
téléviseur pourrait
tomber et causer des
blessures corporelles
ou être endommagé.

Veillez à assembler
correctement les
supports en suivant la
procédure expliquée
dans ce mode d’emploi.

S’il manque des vis ou si elles sont
desserrées, le téléviseur pourrait tomber et
causer des blessures corporelles ou être
endommagé.

Veillez à serrer
fermement les vis dans la
position prévue.

Si vous oubliez, le téléviseur pourrait tomber
et causer des blessures corporelles ou être
endommagé.

Faites attention à ne pas
exposer le téléviseur à
des chocs pendant
l’installation.

Si le téléviseur subit des chocs, il pourrait
tomber ou se briser. Ceci pourrait causer des
blessures.

Veillez à installer le
téléviseur sur un mur plat
et perpendiculaire.

Dans le cas contraire, le téléviseur pourrait
tomber et provoquer des blessures.

Lorsque le téléviseur est
bien installé, fixez
correctement les câbles.

Si des personnes ou des objets s’accrochent
aux câbles, ceci risque de provoquer des
blessures ou d’endommager le téléviseur.

Veillez à ce que le cordon
d’alimentation CA ou le
câble de raccordement ne
soit pas coincé ni écrasé.

Si le cordon d’alimentation CA ou le câble de
raccordement est coincé entre l’appareil et le
mur, ou s’il est plié ou tordu, les conducteurs
internes peuvent être exposés et provoquer
un court-circuit ou une coupure électrique.
Un incendie ou l’électrocution pourrait en
résulter.

− 4 (FR) −

Avant de commencer

Commencez par vérifier le type de matériau du mur sur lequel vous souhaitez installer le téléviseur.
Le Support de fixation murale varie selon le type de mur.

Quel est le type de matériau du mur?

Cloison sèche avec montants

Précautions

Épaisseur maximale de la cloison sèche :



16 mm (5/8 pouces).
Assurez-vous que la taille du montant en



bois interne est d’au moins 51 x 102 mm
(2 x 4 pouces) pour une charpente
commune ou 38 x 89 mm
(1 1/2 x 3 1/2 pouces) pour une charpente
nominale.
Laissez un espace horizontal minimal de



406 mm (16 pouces) entre les pièces de
fixation.

Utilisez le support de déplacement latéral.

+

Béton solide ou bloc de béton

Précautions

Fixez le Support de fixation murale



directement sur le mur en béton solide.
Assurez-vous que l’épaisseur du mur en



béton solide est d’au moins 203 mm
(8 pouces).
Assurez-vous que la taille du bloc de béton



est d’au moins 203 x 203 x 406 mm
(8 x 8 x 16 pouces).

Utilisez le Support de fixation murale.

FR

− 5 (FR) −

Préparation pour
l’installation

Gardez le Manuel de référence du téléviseur



et le Manuel de configuration à portée de
main avant l’installation.
Confirmez la position d’installation de votre



téléviseur.

Vérification des pièces

Fournies avec SU-WL855

Vérifiez si toutes les pièces sont fournies.



 WM1  WM2

 WM4 WS1 (4)

8 mm x 12 mm
(11/32 pouces x
1/2 pouces)

Les pièces suivantes peuvent ne pas être



utilisées pour votre modèle.

 M6 (4)

 WS2 (6)  WW1 (6)

8 mm x 60 mm
(11/32 pouces x
2 3/8 pouces)

WW2 (4) WA1 (4)

WT1 (6) WM3 (4)

− 6 (FR) −

Outils requis

*1

5,5 mm

(7/32 pouces)

*2

1.5 N.m/1,5 N.m
{15 kgf.cm}

*1Uniquement pour la cloison sèche avec montants
*2Uniquement pour le béton solide ou bloc de béton
*3Selon les modèles

10 mm

(13/32 pouces)

*3

1.5 N.m/1,5 N.m
{15 kgf.cm}

13 mm

(1/2 pouces)

12.5 N.m/12,5 N.m
{130 kgf.cm}

FR

− 7 (FR) −

 Fixation du téléviseur à la cloison sèche avec montants

Cloison sèche avec montants

WM4

WM1

+

Installation du support de déplacement latéral sur le mur

1 Décidez de l’emplacement d’installation.

Assurez-vous que le mur offre suffisamment d’espace pour le téléviseur et qu’il peut supporter
un poids équivalent à au moins six fois celui du téléviseur.
Reportez-vous au tableau suivant lorsque vous installez le téléviseur au mur. Pour connaître le
poids du téléviseur, reportez-vous au Manuel de référence du téléviseur.

*1

− 8 (FR) −

(mm/pouces)

f

g

Nom du modèle

XBR-65A8H
XBR-65A8CH

XBR-55A8H
XBR-55A8CH

1 448 /

57 1/8

1 227 /
48 3/8

836 / 33

712 /

28 1/8

407 /

16 1/8

407 /

16 1/8

17 /

11/16

46 /

1 13/16

72 /

2 7/8

72 /

2 7/8

*2 *2

275 /

10 7/8

275 /

10 7/8

Tableau des dimensions d’installation des téléviseurs (mm/pouces)
Les chiffres repris dans le tableau peuvent varier légèrement selon l’installation.

*1 (Point central de l’écran)
*2 (Environ)

Remarque

Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur est légèrement inclinée vers l’avant.



18

21

(°)

FR

− 9 (FR) −

Remarque

Nous vous recommandons de vérifier la



position du téléviseur dans
l’environnement de visionnement.

4 Percez les avant-trous

supérieurs sur les repères.

75 mm
(3 pouces)

5,5 mm
(7/32 pouces)

Montant ou armature

Remarque

Des avant-trous doivent être percés à une profondeur



de 75 mm (3 pouces), à l’aide d’une mèche de
5,5mm (7/32 pouces) de diamètre.

2

3 Alignez

tracez quatre repères alignés
avec les montants.

WM4

WM4

sur le mur et

5 Installez

WM4

au mur.

WW1

WS2

Remarque

Utilisez un niveau pour vérifier que



niveau.

Précautions

Ne serrez pas excessivement les tirefonds



Un serrage incorrect pourrait réduire la capacité de
maintien des tirefonds

WS2

WM4

est de

WS2

.

.

6 Percez les avant-trous inférieurs

sur les repères. (Reportez-vous
à l’étape 4 pour les instructions
de perçage.)

Remarque

Utilisez un niveau pour vérifier que



niveau.

WM4

est de

− 10 (FR) −

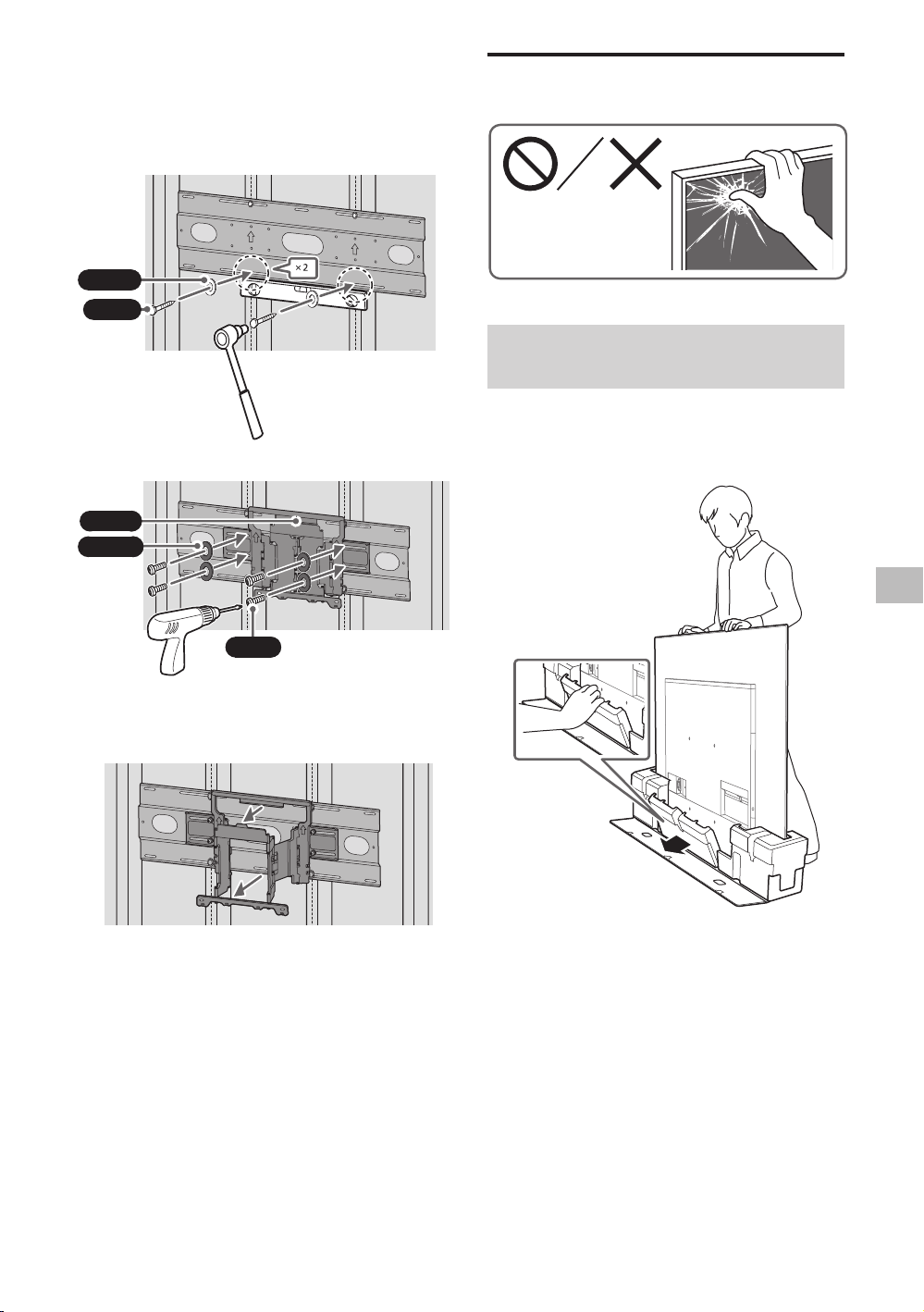

7 Installez les vis et pièces

d’espacement dans les trous.

Remarque

Utilisez un niveau pour vérifier que le Support de



fixation murale est de niveau.

WW1

WS2

8

WM1

WW2

Préparation pour
l’installation du téléviseur

Fixer le téléviseur au mur à
partir de la boîte

1 Retirez le rembourrage du

milieu.

FR

WS1

9 Tirez le bras du support

entièrement vers l’extérieur.

− 11 (FR) −

2 Retirez les vis à l’arrière du

téléviseur.

Remarque

Assurez-vous de ranger les vis retirées et les pièces



non utilisées dans un endroit sûr, hors de la portée
des enfants.

Fixer le téléviseur au mur à
partir du support de table

1 Retirez les vis à l’arrière du

téléviseur.

3 Installez le

WM2

sur le
téléviseur à l’aide des vis (que
vous avez enlevées
précédemment à l’étape 2).

WM2

Vis

Remarque

Assurez-vous de ranger les vis retirées et les pièces



non utilisées dans un endroit sûr, hors de la portée
des enfants.

2 Installez le

WM2

sur le
téléviseur à l’aide des vis (que
vous avez enlevées
précédemment à l’étape 1).

WM2

Vis

− 12 (FR) −

3 Retirez le support de table du

téléviseur.

Retirez un seul côté du support de table



à la fois. Maintenez fermement le
support de table avec les deux mains
pendant que l’autre personne soulève le
téléviseur.

Répétez les étapes précédentes et retirez



l’autre côté du support de table.

Installation du téléviseur sur
le mur

1

FR

Remarque

Trois personnes ou plus sont nécessaires pour



démonter le support de table.
Veillez à ne pas utiliser une force excessive pour



démonter le support de table du téléviseur, car le
téléviseur pourrait tomber et provoquer des
blessures ou endommager le téléviseur.
Lors de la manipulation du support de table, prenez



soin d’éviter d’endommager le téléviseur.
Soulevez le téléviseur avec prudence, car le support



de table qui se démonte pourrait basculer et
provoquer des blessures.
Lors du retrait du support de table du téléviseur,



veillez à l’empêcher de tomber et d’endommager la
surface sur laquelle le téléviseur repose.
Assurez-vous de ranger les vis retirées dans un



endroit sûr, hors de la portée des enfants.

2

− 13 (FR) −

3 Vissez le côté droit et le côté

gauche du support de fixation
murale à l’aide des vis (que
vous avez enlevées
précédemment de l’arrière du
téléviseur) et installez le

WM3

4

.

WM3

5 Lorsque vous déplacez le

téléviseur, tenez-le fermement
par le bas.

6

− 14 (FR) −

AVERTISSEMENT

Assurez-vous d’être au moins deux personnes



(au moins trois personnes pour un téléviseur de
75pouces et plus) pour tenir le téléviseur lorsque
vous le transportez.

Confirmation de
l’achèvement de l’installation

Vérifiez les points suivants.

Le cordon et le câble ne sont pas entortillés



ou coincés.

AVERTISSEMENT

Un positionnement incorrect du cordon d’alimentation



CA, etc. pourrait provoquer un incendie ou une
électrocution par court-circuit. Pour des raisons de
sécurité, assurez-vous de confirmer l’achèvement de
l’installation.

FR

− 15 (FR) −

 Fixation du Support de fixation murale au béton solide ou

bloc de béton

Béton solide ou bloc de béton

WM1

Installation du Support de fixation murale sur le mur

1 Décidez de l’emplacement d’installation.

Assurez-vous que le mur offre suffisamment d’espace pour le téléviseur et qu’il peut supporter
un poids équivalent à au moins six fois celui du téléviseur.
Reportez-vous au tableau suivant lorsque vous installez le téléviseur au mur. Pour connaître le
poids du téléviseur, reportez-vous au Manuel de référence du téléviseur.

*1

− 16 (FR) −

(mm/pouces)

f

g

Nom du modèle

XBR-65A8H
XBR-65A8CH

XBR-55A8H
XBR-55A8CH

1 448 /

57 1/8

1 227 /
48 3/8

836 / 33

712 /

28 1/8

323 /

12 3/4

323 /

12 3/4

101 / 4

39 /

1 9/16

62 /

2 1/2

62 /

2 1/2

*2 *2

265 /

10 1/2

265 /

10 1/2

Tableau des dimensions d’installation des téléviseurs (mm/pouces)
Les chiffres repris dans le tableau peuvent varier légèrement selon l’installation.

*1 (Point central de l’écran)
*2 (Environ)

Remarque

Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur est légèrement inclinée vers l’avant.



17

20

(°)

FR

− 17 (FR) −

Remarque

Nous vous recommandons de vérifier la



position du téléviseur dans
l’environnement de visionnement.

4

WA1

2 Alignez

WM1

sur le mur et

tracez quatre repères.

WM1

Remarque

Utilisez un niveau pour vérifier que



niveau.

WM1

est de

5 Installez

WM1

au mur.

WW1

WS2

Remarque

Utilisez un niveau pour vérifier que



niveau.

Précautions

Ne serrez pas excessivement les tirefonds



Un serrage incorrect pourrait réduire la capacité de
maintien des tirefonds

WS2

.

6 Tirez le bras du support

entièrement vers l’extérieur.

WM1

est de

WS2

.

3 Percez des avant-trous sur les

repères.

75 mm
(3 pouces)

10 mm

(13/32 pouces)

− 18 (FR) −

Préparation pour
l’installation du téléviseur

2 Retirez les vis à l’arrière du

téléviseur.

Fixer le téléviseur au mur à
partir de la boîte

1 Retirez le rembourrage du

milieu.

Remarque

Assurez-vous de ranger les vis retirées et les pièces



non utilisées dans un endroit sûr, hors de la portée
des enfants.

3 Installez le

WM2

sur le
téléviseur à l’aide des vis (que
vous avez enlevées
précédemment à l’étape 2).

WM2

Vis

FR

− 19 (FR) −

Fixer le téléviseur au mur à
partir du support de table

1 Retirez les vis à l’arrière du

téléviseur.

Remarque

Assurez-vous de ranger les vis retirées et les pièces



non utilisées dans un endroit sûr, hors de la portée
des enfants.

3 Retirez le support de table du

téléviseur.

Retirez un seul côté du support de table



à la fois. Maintenez fermement le
support de table avec les deux mains
pendant que l’autre personne soulève le
téléviseur.

2 Installez le

WM2

sur le
téléviseur à l’aide des vis (que
vous avez enlevées
précédemment à l’étape 1).

WM2

Vis

Répétez les étapes précédentes et retirez



l’autre côté du support de table.

Remarque

Trois personnes ou plus sont nécessaires pour



démonter le support de table.
Veillez à ne pas utiliser une force excessive pour



démonter le support de table du téléviseur, car le
téléviseur pourrait tomber et provoquer des
blessures ou endommager le téléviseur.
Lors de la manipulation du support de table, prenez



soin d’éviter d’endommager le téléviseur.
Soulevez le téléviseur avec prudence, car le support



de table qui se démonte pourrait basculer et
provoquer des blessures.
Lors du retrait du support de table du téléviseur,



veillez à l’empêcher de tomber et d’endommager la
surface sur laquelle le téléviseur repose.
Assurez-vous de ranger les vis retirées dans un



endroit sûr, hors de la portée des enfants.

− 20 (FR) −

Installation du téléviseur sur
le mur

1

3 Vissez le côté droit et le côté

gauche du support de fixation
murale à l’aide des vis (que
vous avez enlevées
précédemment de l’arrière du
téléviseur) et installez le

WM3

WM3

.

FR

2

− 21 (FR) −

4

AVERTISSEMENT

Assurez-vous d’être au moins deux personnes (au



moins trois personnes pour un téléviseur de
75pouces et plus) pour tenir le téléviseur lorsque
vous le transportez.

5 Lorsque vous déplacez le

téléviseur, tenez-le fermement
par le bas.

6

Confirmation de
l’achèvement de l’installation

Vérifiez les points suivants.

Le cordon et le câble ne sont pas entortillés



ou coincés.

AVERTISSEMENT

Un positionnement incorrect du cordon d’alimentation



CA, etc. pourrait provoquer un incendie ou une
électrocution par court-circuit. Pour des raisons de
sécurité, assurez-vous de confirmer l’achèvement de
l’installation.

Autres informations

Pour démonter le téléviseur, inversez la
procédure d’installation précédente.

AVERTISSEMENT

Assurez-vous d’être au moins deux personnes (au moins



trois personnes pour un téléviseur de 75 pouces et plus)
pour tenir le téléviseur lorsque vous le démontez.

− 22 (FR) −

Spécifications

WM4

b c

WM1

a

d

h

i

j

k

m

FR

f g

e

l

Dimensions : (Environ) (mm (pouces))

a : 860 (33 7/8)
b : 272 (10 3/4)
c : 245 (9 3/4)
d : 11 (7/16)
e : 354 (14)
f : 116 (4 5/8)

h : 563 (22 1/4)
i : 533 (21)
j : 370 (14 5/8)
k : 368 (14 1/2)
l : 350 (13 7/8)
m : 11 (7/16)

g : 77 (3 1/8)

Poids (base seulement) : (Environ) (kg (lb.))

WM4

4,2 (9,3)

WM1

3,0 (6,6)

La conception et les spécifications sont susceptibles d’être modifiées sans préavis.

− 23 (FR) −

Información de instalación del soporte de
montaje mural Sony (SU-WL855)

Modelos compatibles:
XBR-65A8H / 65A8CH / 55A8H / 55A8CH

Información para clientes
Para proteger el producto y por motivos de seguridad, Sony recomienda enérgicamente dejar la
instalación del televisor en manos de un distribuidor de Sony o un contratista certificado. No trate
de instalarlo usted mismo.

Información para distribuidores de Sony y contratistas
Preste suma atención a la seguridad durante la instalación, el mantenimiento periódico y la
inspección de este producto.

Se requiere experiencia suficiente para instalar este producto y, en particular, para
determinar si el muro puede resistir el peso del TV. Deje el montaje de este producto
en el muro en manos de un distribuidor de Sony o un contratista certificado y preste la
debida atención a la seguridad durante la instalación. Sony no se hace responsable por
daños o lesiones causados por una manipulación indebida o una instalación incorrecta.

Para instalar el producto de forma segura y correcta, siga las Instrucciones de uso del soporte de
montaje mural, la Guía de configuración del TV y las indicaciones de este manual.

− 2 (ES) −

Soporte de Montaje
Mural

Seguridad

Muchas gracias por la adquisición de este
producto.

Información para
clientes

Instalar el TV en la pared

ADVERTENCIA

REQUIERE INSTALACIÓN PROFESIONAL

Este producto solo lo debe instalar un
instalador profesional que esté
capacitado para determinar la resistencia
de la pared para soportar el peso del TV.
Si no se fija correctamente durante la
instalación, el TV podría caerse y causar
lesiones graves. Sony no será
responsable de daños o lesiones
ocacionadas por el manejo indebido o
instalación incorrecta ni de la instalación
de cualquier otro producto distinto al
especificado. Sus derechos legales (si
existe alguno) no son afectados.

Para distribuidores de
Sony

Para la instalación de este producto, se
requieren conocimientos y experiencia
suficientes. Asegúrese de leer
completamente este manual de
instrucciones para realizar el trabajo de
instalación de manera segura. Sony no
será responsable de daños o lesiones
ocacionadas por el manejo indebido o
instalación incorrecta. Entregue este
manual al cliente después de la
instalación.

Este manual de instrucciones muestra la
manera correcta de manipular el producto,
así como precauciones importantes
necesarias para evitar accidentes. Lea
detenidamente este manual y utilice el
producto correctamente. De lo contrario,
podrían producirse lesiones personales
graves o daños materiales, y se anularía la
garantía. Conserve este manual para poder
consultarlo en el futuro.

Los productos de Sony están diseñados
pensando en la seguridad. Sin embargo, si
los productos se utilizan incorrectamente,
pueden producirse lesiones graves a causa
de un incendio o una descarga, o al volcarse
o caerse el producto. Para evitar tales
accidentes, asegúrese de observar las
precauciones de seguridad.

PRECAUCIÓN

Productos especificados

El soporte de montaje mural está diseñado
para utilizarse con los TV especificados en el
producto. Consulte la Guía de referencia del
TV para confirmar que el soporte de montaje
mural pueda utilizarse.

Información para
clientes

ADVERTENCIA

Si no se tienen en cuenta las siguientes
precauciones, existe el peligro de sufrir
lesiones graves o incluso de muerte a
raíz de un incendio o una descarga
eléctrica, o a causa de que el producto
se caiga.

Asegúrese de obtener
servicios de instalación
de contratistas
autorizados y de
mantener alejados a los
niños pequeños durante
la instalación.

Si el soporte de montaje mural o el televisor
no están instalados correctamente, pueden
ocurrir los accidentes siguientes. Asegúrese
de que la instalación la llevan a cabo
contratistas autorizados.

El televisor podría caerse y provocar



lesiones graves como contusiones o
fracturas.
Si la pared en la que se instala el soporte



de montaje mural es inestable, desigual o
no es perpendicular al suelo, la unidad
puede caerse y provocar daños personales
o materiales. La pared debe ser capaz de
soportar un peso de al menos seis veces el
peso del televisor.
(Consulte la Guía de Referencia de su
televisor para conocer su peso.)
Si la instalación del soporte de montaje



mural en la pared no es lo suficientemente
resistente, es posible que la unidad se
caiga y provoque daños personales o
materiales.

Asegúrese de obtener
servicios de traslado o
desmontaje del TV de
contratistas autorizados.

Si otras personas que no son contratistas
autorizados llevan a cabo el transporte o el
desmontaje del televisor, éste puede caerse
y provocar daños personales y materiales.
Para transportar o desmontar el TV, se
necesitan dos o más personas (tres o más
personas si se trata de un TV de 75 pulgadas
o más).

No quite tornillos, etc.,
después de montar el TV.

Si lo hace, el televisor puede caerse y
provocar daños personales o materiales.

No haga alteraciones a
las partes del soporte de
montaje mural.

Si lo hace, el soporte de montaje mural
puede caerse y provocar daños personales o
materiales.

No instale ningún equipo
diferente al producto
especificado.

Este soporte de montaje mural se diseñó
para utilizarse sólo con el producto
especificado. Si monta un equipo distinto del
especificado, puede caerse o romperse y
provocar daños personales o materiales.

No ponga ninguna carga
diferente a la del TV en el
soporte de montaje
mural.
No sacuda el televisor
hacia la izquierda, la
derecha, arriba o abajo.

Si lo hace, el televisor puede caerse y
provocar daños personales o materiales.

No se apoye ni se
cuelgue del TV.

No se apoye en el televisor ni se cuelgue de
éste, ya que podría caerle encima y
provocarle lesiones graves.

PRECAUCIÓN

Si no se tienen en cuenta las
precauciones siguientes, podrían
producirse daños personales o
materiales.

Tenga cuidado de no atraparse los dedos



cuando manipula el soporte de montaje
mural o al mover en sentido giratorio el TV.
Cuando gire el TV, muévalo con precaución



y tenga cuidado de no golpear a ninguna
persona cercana.
Asegúrese de almacenar las piezas sin



usar en un lugar seguro para uso futuro.
Mantener lejos de los niños.

No manipule el producto
con fuerza excesiva
cuando realice su
limpieza o
mantenimiento.

No aplique fuerza excesiva en la parte
superior del televisor. Si lo hace, el televisor
puede caerse y provocar daños personales o
materiales.

Aviso

Si utiliza el televisor instalado en el soporte



de montaje mural durante un largo
período de tiempo, es posible que la pared
que quede detrás o encima del televisor se
descolore o que, si la pared está
empapelada, se despegue el papel,
dependiendo del material de la pared.
Si se quita el soporte de montaje mural



después de haber estado instalado en la
pared, quedarán los orificios de los
tornillos.
No utilice el soporte de montaje mural en



un lugar que esté sujeto a la vibración
mecánica.

ES

− 3 (ES) −

Instalación del
soporte del montaje
mural

Para distribuidores
de Sony

ADVERTENCIA

Las siguientes instrucciones son
únicamente para distribuidores de Sony.
Asegúrese de leer las precauciones de
seguridad descritas anteriormente y
preste especial atención a la seguridad
durante la instalación, el mantenimiento
y la comprobación de este producto.

No instale el soporte de
montaje mural sobre
superficies de paredes
donde las esquinas o los
costados del TV
sobresalgan de la
superficie de la pared.

No instale el soporte de montaje mural en
superficies de paredes, tales como una
columna, en las que puedan sobresalir las
esquinas o los lados del televisor. Si una
persona o un objeto se golpea con la
esquina o el lado saliente del televisor,
pueden producirse daños personales o
materiales.

No instale el TV sobre o
debajo de un equipo de
aire acondicionado.

Si el televisor queda expuesto a goteo de
agua o corriente de aire procedentes del
aparato de aire acondicionado durante
mucho tiempo, podría producirse un
incendio, una descarga eléctrica o una falla
de funcionamiento.

Asegúrese de instalar el
soporte de montaje
mural firmemente a la
pared siguiendo las
instrucciones de este
manual de instrucciones.

Si alguno de los tornillos se deja flojo o se
cae, es posible que se caiga el soporte de
montaje mural y ocasione lesiones o daños a
la propiedad. Asegúrese de utilizar los
tornillos adecuados para el material de la
pared e instale la unidad de forma segura,
utilizando los tornillos y anclajes
suministrados.

Asegúrese de utilizar
correctamente los
tornillos y las piezas de
sujeción suministrados
siguiendo las
instrucciones que se
describen en este
manual. Si utiliza
artículos sustitutivos,
el televisor podría
caerse y dañarse o
provocar daños
personales.

Asegúrese de apretar los
tornillos firmemente en
la posición específica.

De lo contrario, el televisor podría caerse y
dañarse o provocar daños personales.

Tenga cuidado de no
someter el TV a
descargas eléctricas
durante la instalación.

Si el televisor recibe algún golpe, puede
caerse o romperse. Tales percances podrían
causar heridas personales.

Asegúrese de instalar el
TV en una pared que sea
perpendicular y plana.

De lo contrario, el televisor podría caerse y
provocar daños personales.

Después de instalar el TV
correctamente, fije los
cables apropiadamente.

Si alguna persona u objeto se enreda con los
cables, correrá el peligro de sufrir heridas
personales o de dañarse el televisor.

Evite que el cable de
alimentación de ca o el
cable de conexión
queden atrapados.

Si el cable de alimentación de ca o el cable
de conexión quedan atrapados entre la
unidad y la pared o si se doblan o tuercen
con fuerza, es posible que los conductores
internos queden expuestos y que provoquen
un cortocircuito o corte eléctrico. Esto podría
originar un incendio o producir descargas
eléctricas.

Asegúrese de ensamblar
el soporte correctamente
siguiendo el
procedimiento
establecido explicado en
este manual de
instrucciones.

Si alguno de los tornillos queda suelto o se
desprende, el televisor podría caerse y
dañarse o provocar daños personales.

− 4 (ES) −

Antes de comenzar

Primero compruebe el tipo de pared para instalar el TV.
El soporte de montaje mural varía en función del tipo de la pared.

¿De qué está hecha la pared?

Pared de mampostería con pernos de tope

Precauciones

Grosor máximo de la mampostería:



16 mm (5/8 pulgadas).
Asegúrese de que el tamaño del perno de



tope para madera interno sea de al menos
51 x 102 mm (2 x 4 pulgadas) para el común
o 38 x 89 mm (1 1/2 x 3 1/2 pulgadas) para
el nominal.
Mantenga un espacio horizontal mínimo de



406 mm (16 pulgadas) entre los
sujetadores.

Utilice el soporte de desplazamiento lateral.

+

Concreto sólido o bloque de concreto

Precauciones

Monte el soporte de montaje mural



directamente en la pared de concreto
sólido.
Asegúrese de que el grosor de la pared de



concreto sólido sea de al menos 203 mm
(8 pulgadas).
Asegúrese de que el tamaño de cada



bloque de concreto sea de al menos 203 x
203 x 406 mm (8 x 8 x 16 pulgadas).

Utilice el soporte de montaje mural.

ES

− 5 (ES) −

Pasos previos a la instalación

Tenga a mano la Guía de referencia y la Guía



de configuración del TV antes de comenzar
la instalación.
Confirme la posición en la que instalará el



TV.

Inspección de las piezas

Piezas suministradas con el soporte
SU-WL855

Verifique que no falten piezas.



 WM1  WM2

 WM4  WS1 (4)

8 mm x 12 mm
(11/32 pulgadas x
1/2 pulgadas)

Las siguientes piezas pueden no usarse



para su modelo.

 M6 (4)

 WS2 (6)  WW1 (6)

8 mm x 60 mm
(11/32 pulgadas x
2 3/8 pulgadas)

 WW2 (4)  WA1 (4)

 WT1 (6)  WM3 (4)

− 6 (ES) −

Herramientas necesarias

*1

5,5 mm

(7/32 pulgadas)

*2

1.5 N.m/1,5 N.m
{15 kgf.cm}

*1Solo para pared de mampostería con pernos de tope
*2Solo para concreto sólido o bloque de concreto
*3Dependiendo de los modelos

10 mm

(13/32 pulgadas)

*3

1.5 N.m/1,5 N.m
{15 kgf.cm}

13 mm

(1/2 pulgadas)

12.5 N.m/12,5 N.m
{130 kgf.cm}

ES

− 7 (ES) −

 Fijar el TV a yeso con pernos

Pared de mampostería con pernos de tope

WM4

WM1

+

Instalar el soporte de movimiento lateral en la pared

1 Decida dónde va a realizar la instalación.

Asegúrese de que la pared tenga espacio suficiente para el TV y pueda soportar un peso que
represente al menos seis veces el del TV.
Consulte la siguiente tabla para instalar el TV en un muro. Además, consulte la Guía de
referencia del TV para conocer el peso del TV.

*1

− 8 (ES) −

g

(mm/pulgadas)

f

Nombre de
modelo

XBR-65A8H
XBR-65A8CH

XBR-55A8H
XBR-55A8CH

1 448 /

57 1/8

1 227 /
48 3/8

836 / 33

712 /

28 1/8

407 /

16 1/8

407 /

16 1/8

17 /

11/16

46 /

1 13/16

72 /

2 7/8

72 /

2 7/8

10 7/8

10 7/8

Tabla de dimensiones para la instalación del TV (mm/pulgadas)
Las cifras de la tabla pueden variar levemente según el tipo de instalación.

*1 (Punto central de la pantalla)
*2 (Aprox.)

Nota

Cuando el TV se instala en un muro, la parte superior del TV queda ligeramente inclinada hacia delante.



*2 *2

275 /

275 /

(°)

18

21

ES

− 9 (ES) −

Nota

Le recomendamos verificar la posición



del TV en el entorno donde lo va a ver.

4 Perfore orificios guía en las

marcas superiores.

75 mm
(3 pulgadas)

5,5 mm

(7/32 pulgadas)

Perno de tope o refuerzo

Nota

Los agujeros piloto deben perforarse a una



profundidad de 75 mm (3 pulgadas), utilizando una
broca de 5,5 mm (7/32 pulgadas).

2

3 Alinee

cuatro marcas en línea con los
pernos.

WM4

WM4

a la pared y haga

5 Instale

WM4

en la pared.

WW1

WS2

Nota

Use un nivel para verificar si



Precauciones

No ajuste demasiado los pernos de fijación



El ajuste inadecuado puede reducir la capacidad de
retención del perno de fijación

WM4

WS2

está nivelado.

.

6 Perfore orificios guía en las

marcas inferiores (consulte las
instrucciones de perforación en
el paso 4).

WS2

.

Nota

Use un nivel para verificar si



WM4

está nivelado.

− 10 (ES) −

7 Inserte los tornillos y los

separadores en los orificios.

Nota

Use un nivel para verificar si el soporte de montaje



mural está nivelado.

WW1

WS2

8

WM1

WW2

Preparar la instalación del TV

Instalación del TV en la
pared directamente desde
la caja

1 Retire la protección central.

WS1

9 Saque el brazo del soporte en el

extremo.

ES

− 11 (ES) −

2 Retire los tornillos de la parte

trasera del TV.

Nota

Guarde los tornillos quitados y las piezas sin usar en



un lugar seguro y manténgalos alejados de los niños.

Instalación del TV en la
pared con un soporte de
sobremesa

1 Retire los tornillos de la parte

trasera del TV.

3 Fije

WM2

al TV usando el
tornillo (retirado anteriormente
en el paso 2).

WM2

Tornillo

Nota

Guarde los tornillos quitados y las piezas sin usar en



un lugar seguro y manténgalos alejados de los niños.

2 Fije

WM2

al TV usando el
tornillo (retirado anteriormente
en el paso 1).

WM2

Tornillo

− 12 (ES) −

3 Separe la mesa auxiliar del TV.

Retire un lado del soporte de sobremesa



a la vez. Sostenga firmemente el soporte
de sobremesa con ambas manos y de
forma segura mientras otras personas
levantan el TV.

Repita el paso anterior y retire el otro



lado del soporte de sobremesa.

Nota

Se requieren tres o más personas para desmontar el



soporte de sobremesa.
Tenga cuidado de no aplicar demasiada fuerza al



desmontar el soporte de sobremesa del TV ya que
puede causar que el TV se caiga y cause lesiones
personales o daños físicos al TV.
Tenga cuidado al manipular el soporte de sobremesa



para evitar daños en el TV.
Tenga cuidado al levantar el TV ya que el soporte de



sobremesa desmontado se puede caer y causar
lesiones personales.
Tenga cuidado al quitar el soporte de sobremesa del



TV para evitar que se caiga y dañe la superficie sobre
la que está apoyado el TV.
Guarde los tornillos quitados en un lugar seguro y



manténgalos alejados de los niños.

Instalar el TV en la pared

1

ES

2

− 13 (ES) −

3 Atornille el lado izquierdo y

derecho del soporte de montaje
mural usando el tornollo
(retirado anteriormente de la
parte trasera del TV) y fije

WM3

.

4

WM3

5 Cuando mueva el TV,

sosténgalo con firmeza desde la
parte inferior.

6

− 14 (ES) −

ADVERTENCIA

Para transportar el TV, se necesitan dos o más



personas (tres o más personas si se trata de un TV de
75 pulgadas o más).

Confirmación de la
instalación

Para confirmar que la instalación se haya
realizado correctamente, compruebe lo
siguiente.

Ninguno de los cables está retorcido ni



apretado por alguna pieza.

ADVERTENCIA

No ubicar correctamente el cable de alimentación de CA u



otros cables podría provocar un incendio o descargas
eléctricas si se produce un cortocircuito. No olvide
confirmar que la instalación se haya realizado
correctamente para garantizar la seguridad.

ES

− 15 (ES) −

 Coloque el soporte de montaje mural al concreto sólido o

al bloque de concreto

Concreto sólido o bloque de concreto

WM1

Instalar el soporte de montaje mural en la pared

1 Decida dónde va a realizar la instalación.

Asegúrese de que la pared tenga espacio suficiente para el TV y pueda soportar un peso que
represente al menos seis veces el del TV.
Consulte la siguiente tabla para instalar el TV en un muro. Además, consulte la Guía de
referencia del TV para conocer el peso del TV.

*1

− 16 (ES) −

(mm/pulgadas)

f

g

Nombre de
modelo

XBR-65A8H
XBR-65A8CH

XBR-55A8H
XBR-55A8CH

1 448 /

57 1/8

1 227 /
48 3/8

836 / 33

712 /

28 1/8

323 /

12 3/4

323 /

12 3/4

101 / 4

39 /

1 9/16

62 /

2 1/2

62 /

2 1/2

10 1/2

10 1/2

Tabla de dimensiones para la instalación del TV (mm/pulgadas)
Las cifras de la tabla pueden variar levemente según el tipo de instalación.

*1 (Punto central de la pantalla)
*2 (Aprox.)

Nota

Cuando el TV se instala en un muro, la parte superior del TV queda ligeramente inclinada hacia delante.



*2 *2

265 /

265 /

(°)

17

20

ES

− 17 (ES) −

Nota

Le recomendamos verificar la posición



del TV en el entorno donde lo va a ver.

4

WA1

2 Alinee la pieza

WM1

con el

muro y haga cuatro marcas.

WM1

Nota

Use un nivel para verificar si



WM1

está nivelado.

5 Instale

WM1

en la pared.

WW1

WS2

Nota

Use un nivel para verificar si



Precauciones

No ajuste demasiado los pernos de fijación



El ajuste inadecuado puede reducir la capacidad de
retención del perno de fijación

WM1

está nivelado.

WS2

WS2

.

6 Jale del brazo del soporte hasta

desplegarlo por completo.

.

3 Perfore orificios en las marcas.

75 mm
(3 pulgadas)

10 mm

(13/32 pulgadas)

− 18 (ES) −

Preparar la instalación del TV

Instalación del TV en la
pared directamente desde
la caja

2 Retire los tornillos de la parte

trasera del TV.

Nota

Guarde los tornillos quitados y las piezas sin usar en



un lugar seguro y manténgalos alejados de los niños.

1 Retire la protección central.

3 Fije

WM2

al TV usando el
tornillo (retirado anteriormente
en el paso 2).

WM2

Tornillo

ES

− 19 (ES) −

Instalación del TV en la
pared con un soporte de
sobremesa

1 Retire los tornillos de la parte

trasera del TV.

Nota

Guarde los tornillos quitados y las piezas sin usar en



un lugar seguro y manténgalos alejados de los niños.

3 Separe la mesa auxiliar del TV.

Retire un lado del soporte de sobremesa



a la vez. Sostenga firmemente el soporte
de sobremesa con ambas manos y de
forma segura mientras otras personas
levantan el TV.

2 Fije

WM2

al TV usando el
tornillo (retirado anteriormente
en el paso 1).

WM2

Tornillo

Repita el paso anterior y retire el otro



lado del soporte de sobremesa.

Nota

Se requieren tres o más personas para desmontar el



soporte de sobremesa.
Tenga cuidado de no aplicar demasiada fuerza al



desmontar el soporte de sobremesa del TV ya que
puede causar que el TV se caiga y cause lesiones
personales o daños físicos al TV.
Tenga cuidado al manipular el soporte de sobremesa



para evitar daños en el TV.
Tenga cuidado al levantar el TV ya que el soporte de



sobremesa desmontado se puede caer y causar
lesiones personales.
Tenga cuidado al quitar el soporte de sobremesa del



TV para evitar que se caiga y dañe la superficie sobre
la que está apoyado el TV.
Guarde los tornillos quitados en un lugar seguro y



manténgalos alejados de los niños.

− 20 (ES) −

Instalar el TV en la pared

1

3 Atornille el lado izquierdo y

derecho del soporte de montaje
mural usando el tornollo
(retirado anteriormente de la
parte trasera del TV) y fije

WM3

.

WM3

2

ES

− 21 (ES) −

4

ADVERTENCIA

Para transportar el TV, se necesitan dos o más



personas (tres o más personas si se trata de un TV de
75 pulgadas o más).

5 Cuando mueva el TV,

sosténgalo con firmeza desde la
parte inferior.

6

Confirmación de la
instalación

Para confirmar que la instalación se haya
realizado correctamente, compruebe lo
siguiente.

Ninguno de los cables está retorcido ni



apretado por alguna pieza.

ADVERTENCIA

No ubicar correctamente el cable de alimentación de CA u



otros cables podría provocar un incendio o descargas
eléctricas si se produce un cortocircuito. No olvide
confirmar que la instalación se haya realizado
correctamente para garantizar la seguridad.

Otra información

Cuando retire el TV, invierta el procedimiento
de instalación anterior.

ADVERTENCIA

Para retirar el TV, se necesitan dos o más personas (tres o



más personas si se trata de un TV de 75 pulgadas o más).

− 22 (ES) −

Especificaciones

WM4

b c

WM1

a

d

h

i

j

k

m

ES

f g

e

l

Dimensiones: (Aprox.) (mm (pulgadas))

a : 860 (33 7/8)
b : 272 (10 3/4)
c : 245 (9 3/4)
d : 11 (7/16)
e : 354 (14)
f : 116 (4 5/8)

h : 563 (22 1/4)
i : 533 (21)
j : 370 (14 5/8)
k : 368 (14 1/2)
l : 350 (13 7/8)
m : 11 (7/16)

g : 77 (3 1/8)

Peso (solo de la base): (Aprox.) (kg (lb.))

WM4

4,2 (9,3)

WM1

3,0 (6,6)

El diseño y las especificaciones pueden cambiar sin aviso.

− 23 (ES) −
