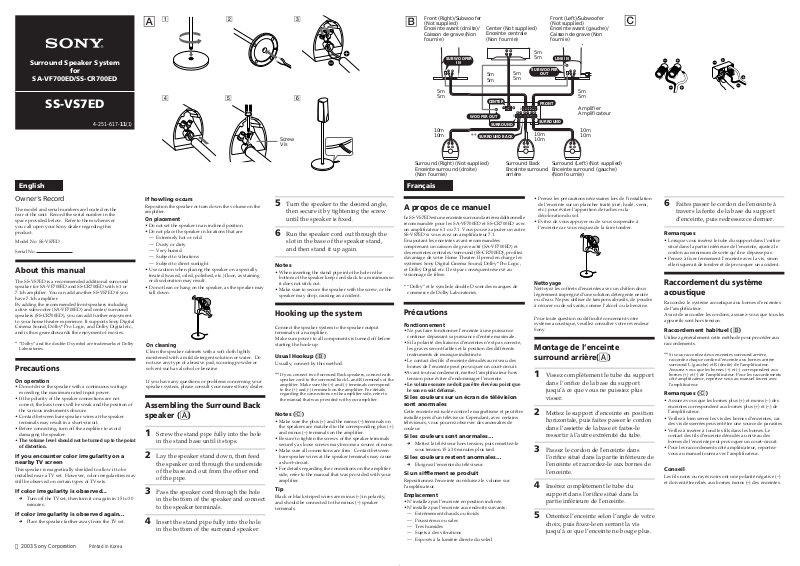

Sony SS-VS7ED Users guide [en, fr]

Surround Speaker System
for
SA-VF700ED/SS-CR700ED
SS-VS7ED
4-251-617-11(1)
A
1
4
23
Screw Vis
Front (Right)/Subwoofer
B
(Not supplied) Enceinte avant (droite)/ Caisson de grave (Non fournie)
10m 10m
Center (Not supplied) Enceinte centrale (Non fournie)
Ee
SUB WOOFER
IN
E e E e
5m 5m
5m 5m
CENTER
WOOFER OUT
SURROUND
**
SURROUND BACK
5m 5m
e
E
R
R
eEeE Ee
5m 5m
SUB WOOFER
OUT
FRONT
L L
SURROUND
10m 10m
Front (Left)/Subwoofer (Not supplied) Enceinte avant (gauche)/ Caisson de grave (Non fournie)
LINE IN
5m 5m
Amplifier Amplificateur
10m 10m
E eE eE e
C
English
Owner’s Record
The model and serial numbers are located on the rear of the unit. Record the serial number in the space provided below. Refer to them whenever you call upon your Sony dealer regarding this product.
Model No. SS-VS7ED
Serial No.
About this manual
The SS-VS7ED is a recommended additional surround speaker for SA-VF700ED and SS-CR700ED with 6.1 or
7.1ch amplifier. You can add another SS-VS7ED if you have 7.1ch amplifier. By adding the recommended front speakers including active subwoofer (SA-VF700ED) and center/surround speakers (SS-CR700ED), you can add further enjoyment to your home theater experience. It supports Sony Digital Cinema Sound, Dolby* Pro Logic, and Dolby Digital etc., and is thus gearedtowards the enjoyment of movies.
* “Dolby” and the double-D symbol are trademarks of Dolby
Laboratories.
Precautions
On operation
• Do not drive the speaker with a continuous wattage exceeding the maximum rated input power.
• If the polarity of the speaker connections are not correct, the bass tones will be weak and the position of the various instruments obscure.
• Contact between bare speaker wires at the speaker terminals may result in a short-circuit.
• Before connecting, turn off the amplifier to avoid damaging the speaker.
The volume level should not be turned up to the point
of distortion.
If you encounter color irregularity on a nearby TV screen
This speaker is magnetically shielded to allow it to be installed near a TV set. However, color irregularities may still be observed on certain types of TV sets.
If color irregularity is observed...
c Turn off the TV set, then turn it on again in 15 to 30
minutes.
If color irregularity is observed again...
c Place the speaker farther away from the TV set.
2003 Sony Corporation Printed in Korea
If howling occurs
Reposition the speaker or turn down the volume on the amplifier.
On placement
• Do not set the speaker in an inclined position.
• Do not place the speaker in locations that are: — Extremely hot or cold — Dusty or dirty — Very humid — Subject to vibrations — Subject to direct sunlight
• Use caution when placing the speaker on a specially treated (waxed, oiled, polished, etc.) floor, as staining or discoloration may result.
• Do not lean or hang on the speaker, as the speaker may fall down.
On cleaning
Clean the speaker cabinets with a soft cloth lightly moistened with a mild detergent solution or water. Do not use any type of abrasive pad, scouring powder or solvent such as alcohol or benzine.
If you have any questions or problems concerning your speaker system, please consult your nearest Sony dealer.
Assembling the Surround Back speaker (A)
1 Screw the stand pipe fully into the hole
in the stand base until it stops.
2 Lay the speaker stand down, then feed
the speaker cord through the underside of the base and out from the other end of the pipe.
3 Pass the speaker cord through the hole
in the bottom of the speaker and connect to the speaker terminals.
4 Insert the stand pipe fully into the hole
in the bottom of the surround speaker.
5 Turn the speaker to the desired angle,
then secure it by tightening the screw until the speaker is fixed.
6 Run the speaker cord out through the
slot in the base of the speaker stand, and then stand it up again.
Notes
• When inserting the stand pipe into the hole in the bottom of the speaker keep cord slack to a minimum so it does not stick out.
• Make sure to secure the speaker with the screw, or the speaker may drop, causing an accident.
Hooking up the system
Connect the speaker system to the speaker output terminals of an amplifier. Make sure power to all components is turned off before starting the hook-up.
Usual Hookup (B)
Usually, connect by this method.
** If you connect two Surround Back speakers, connect each
speaker cord to the surround back L and R terminals of the amplifier. Make sure the (+) and (-) terminals correspond to the (+) and (-) terminals on the amplifier. For details regarding the connections on the amplifier side, refer to
the manual that was provided with your amplifier.
Notes (C)
• Make sure the plus (+) and the minus (–) terminals on the speakers are matched to the corresponding plus (+) and minus (–) terminals on the amplifier.
• Be sure to tighten the screws of the speaker terminals securely as loose screws may become a source of noise.
• Make sure all connections are firm. Contact between bare speaker wires at the speaker terminals may cause a short-circuit.
• For details regarding the connections on the amplifier side, refer to the manual that was provided with your amplifier.
Tip
Black or black striped wires are minus (–) in polarity, and should be connected to the minus (–) speaker terminals.
Surround (Right) (Not supplied) Enceinte surround (droite) (Non fournie)
Surround Back Enceinte surround arrière
Français
A propos de ce manuel
Le SS-VS7ED est une enceinte surround arrière additionnelle recommandée pour les SA-VF700ED et SS-CR700ED avec un amplificateur 6.1 ou 7.1. Vous pouvez ajouter un autre SS-VS7ED si vous avez un amplificateur 7.1. En ajoutant les enceintes avant recommandées comprenant un caisson de grave actif (SA-VF700ED) et des enceintes centrales/surround (SS-CR700ED), profitez davantage de votre Home Theater. Il prend en charge les systèmes Sony Digital Cinema Sound, Dolby* Pro Logic, et Dolby Digital etc. Il est par conséquent réservé au visionnage de films.
* “Dolby” et le symbole double D sont des marques de
commerce de Dolby Laboratories.
Précautions
Fonctionnement
• Ne pas faire fonctionner l’enceinte à une puissance continue dépassant sa puissance d’entrée maximale.
• Si la polarité des liaisons d’enceintes n’est pas correcte, les graves seront faibles et la position des différents instruments de musique indistincte.
• Le contact des fils d’enceinte dénudés au niveau des bornes de l’enceinte peut provoquer un court-circuit.
•Avant tout raccordement, mettez l’amplificateur hors tension pour éviter d’endommager l’enceinte.
Le volume sonore ne doit pas être élevé au point que
le son en soit déformé.
Si les couleurs sur un écran de télévision sont anormales
Cette enceinte est isolée contre le magnétisme et peut être installée près d’un téléviseur. Cependant, avec certains téléviseurs, vous pourrez observer des anomalies de couleur.
Si les couleurs sont anormales…
c Mettez le téléviseur hors tension, puis remettez-le
sous tension 15 à 30 minutes plus tard.
Si les couleurs restent anormales…
c Eloignez l’enceinte du téléviseur.
Si un sifflement se produit
Repositionnez l’enceinte ou réduisez le volume sur l’amplificateur.
Emplacement
• N’installez pas l’enceinte en position inclinée.
• N’installez pas l’enceinte aux endroits suivants : — Extrêmement chauds ou froids — Poussiéreux ou sales — Très humides — Sujets à des vibrations — Exposés à la lumière directe du soleil
Surround (Left) (Not supplied) Enceinte surround (gauche) (Non fournie)
• Prenez les précautions nécessaires lors de l’installation de l’enceinte sur un plancher traité (ciré, huilé, verni, etc.) pour éviter l’apparition de taches ou la décoloration du sol.
• Evitez de vous appuyer ou de vous suspendre à l’enceinte car vous risquez de la faire tomber.
Nettoyage
Nettoyez les coffrets d’enceintes avec un chiffon doux légèrement imprégné d’une solution détergente neutre ou d’eau. Ne pas utiliser de tampons abrasifs, de poudre à récurer ou de solvants, comme l’alcool ou la benzine.
Pour toute question ou difficulté concernant votre système acoustique, veuillez consulter votre revendeur Sony.
Montage de l’enceinte surround arrière(A)
1 Vissez complètement le tube du support
dans l’orifice de la base du support jusqu’à ce que vous ne puissiez plus visser.
2 Mettez le support d’enceinte en position
horizontale, puis faites passer le cordon dans l’assiette de la base et faites-le ressortir à l’autre extrémité du tube.
3 Passez le cordon de l’enceinte dans
l’orifice situé dans la partie inférieure de l’enceinte et raccordez-le aux bornes de l’enceinte.
4 Insérez complètement le tube du
support dans l’orifice situé dans la partie inférieure de l’enceinte.
5 Orientez l’enceinte selon l’angle de votre
choix, puis fixez-le en serrant la vis jusqu’à ce que l’enceinte ne bouge plus.
6 Faites passer le cordon de l’enceinte à
travers la fente de la base du support d’enceinte, puis redressez ce dernier.
Remarques
• Lorsque vous insérez le tube du support dans l’orifice situé dans la partie inférieure de l’enceinte, ajustez le cordon au minimum de sorte qu’il ne dépasse pas.
• Pensez à fixer fermement l’enceinte avec la vis, sinon elle risquerait de tomber et de provoquer un accident.
Raccordement du système acoustique
Raccordez le système acoustique aux bornes d’enceintes de l’amplificateur. Avant de raccorder les cordons, assurez-vous que tous les appareils sont hors tension.
Raccordement habituel (B)
Utilisez généralement cette méthode pour procéder aux raccordements.
** Si vous raccordez deux enceintes surround arrière,
raccordez chaque cordon d’enceinte aux bornes arrière surround L (gauche) et R (droite) de l’amplificateur. Assurez-vous que les bornes (+) et (-) correspondent aux bornes (+) et (-) de l’amplificateur. Pour les raccordements côté amplificateur, reportez-vous au manuel fourni avec l’amplificateur.
Remarques (C)
• Assurez-vous que les bornes plus (+) et moins (–) des enceintes correspondent aux bornes plus (+) et (–) de l’amplificateur.
• Veillez à bien serrer les vis des bornes d’enceintes, car des vis desserrées peuvent être une source de parasites.
• Veillez à insérer à fond les fils dans les bornes. Le contact des fils d’enceinte dénudés au niveau des bornes de l’enceinte peut provoquer un court-circuit.
• Pour les raccordements côté amplificateur, reportez­vous au manuel fourni avec l’amplificateur.
Conseil
Les fils noirs ou rayés noirs ont une polarité négative (–) et doivent être reliés aux bornes moins (–) des enceintes.
D
Center (Not supplied) Enceinte centrale (Non fournie)
Surround Speaker System
for
SA-VF700ED/SS-CR700ED
SS-VS7ED
English
Positioning the speakers
Location of each speaker (D)
Each speaker should face the listening position. Better surround effect will result if all speakers are set at the same distance from the listening position. The placement of surround speakers greatly depends on the configuration of the room. The surround speakers may be placed on both sides of the listening position A or behind the listening position B. Use a single Surround Back speaker C for 6.1 channel. Use two Surround Back speakers D for 7.1 channel.
Setting the amplifier
When connecting to an amplifier with internal multi channel decoders (Dolby Digital, DTS***, etc.), you should use the setup menus for the amplifier to specify the parameters of your speaker system. See the table below for the proper settings. For details on the setting procedure, refer to the manual that was provided with your amplifier.
When “Usual Hookup (B)” is used (Speaker setup)
For Set to
Surround Back speaker SMALL Center speaker (Not supplied) SMALL Surround speakers (Not supplied) SMALL Front speakers (Not supplied) SMALL Subwoofer (Not supplied) ON (or YES)
Speaker crossover frequency of Front, Center, Surround and Surround Back channel is recommended at 120 Hz. Set it close to 120 Hz if your AV AMP has speaker crossover frequency adjustment function.
*** “DTS” and “DTS Digital Surround” are registered trademarks of Digital Theater Systems, Inc.
Front (Left) (Not supplied) Enceinte avant (gauche) (Non fournie)
Surround (Left) (Not supplied) Enceinte surround (gauche) (Non fournie)
Surround Back (Left) Enceinte surround arrière (gauche)
Troubleshooting
Should you encounter a problem with your speaker, check the following and take the suggested measures. If the problem persists, consult your nearest Sony dealer.
There is no sound from the speaker.
•Make sure all the connections have been correctly made.
•Make sure the volume on the amplifier has been turned up properly.
•Make sure the program source selector on the amplifier is set to the proper source.
•Check if headphones are connected. If they are, disconnect them.
There is hum or noise in the speaker output.
•Make sure all the connections have been correctly made.
•Make sure none of the audio components are positioned too close to the TV set.
The sound has suddenly stopped.
•Make sure all the connections have been correctly made. Contact between bare speaker wires at the speaker terminals may cause a short-circuit.
Front (Right) (Not supplied) Enceinte avant (droite) (Non fournie)
A
B
D
C
Surround Back Enceinte surround arrière
D
B
A
Surround (Right) (Not supplied) Enceinte surround (droite) (Non fournie)
Surround Back (Right) Enceinte surround arrière (droite)
Specifications
SS-VS7ED (Surround Back speaker)
Speaker system 2 way, magnetically
Speaker unit Woofer: 8 cm (3 1/4 in.),
Enclosure type Bass reflex Rated impedance 8 ohms Power handling capacity Maximum input power: 170 watts Sensitivity level 88 dB (1 W, 1 m) Frequency range 60 Hz - 70,000 Hz Dimensions (w/h/d) Approx. 97 × 270 × 120
Mass Approx. 2.5 kg
Supplied accessories
Speaker stand pipe (1) Speaker stand base (1) Screw (for the speaker stand) (1) Speaker connecting cord, 10 m (32 ft 9
Optional Speaker Set (SA-VF700ED and SS-CR700ED)
Recommended optional speaker packages; SA-VF700ED (Front speaker including active subwoofer (2)), and SS-CR700ED (Center/Surround speaker set).
Design and specifications are subject to change without notice.
shielded
cone type Tweeter: 2.5 cm (1 in.), dome type
mm (3 7/8 × 10 3/4 × 4 3/4 in.) When attached supplied speaker stand: Approx. 270 × 1,200 × 270 mm (10
3
/4 × 47 1/4 × 10 3/4 in.)
(5 lb 8.19 oz) When attached supplied speaker stand: Approx.
6.3 kg (13 lb 14.23 oz)
3
/4 in.) (1)
Français
Emplacement des enceintes
Position de chaque enceinte (D)
Chaque enceinte doit être dirigée vers la position
L’effet surround sera bien meilleur si toutes les
d’écoute. enceintes sont à égale distance de la position d’écoute. L’emplacement des enceintes partie de la grandeur de la pièce. Les enceintes peuvent être installées sur les deux côtés de la position d’écoute A ou derrière la position d’écoute B. Utilisez une seule enceinte surround arrière C pour un amplificateur 6.1. Utilisez deux enceintes surround arrière
D
pour un amplificateur 7.1.
surround
dépend en grande
surround
Réglage de l’amplificateur
Lors du raccordement à un amplificateur avec des décodeurs internes multivoies (Dolby Digital, DTS***, etc.), utilisez les menus de configuration de l’amplificateur pour spécifier les paramètres de votre système acoustique. Consultez le tableau suivant pour les réglages appropriés. Pour plus d’informations sur les réglages proprement dits, reportez-vous au manuel fourni avec l’amplificateur.
En cas de “ Raccordement habituel (B)” (Réglage des enceintes)
Pour les/le Réglez sur
Enceinte surround arrière SMALL Enceinte centrale (Non fournie) SMALL Enceintes surround (Non fournie) SMALL Enceintes avant (Non fournie) SMALL Caisson de grave (Non fournie) ON (ou YES)
Il est recommandé de régler la fréquence de recouvrement des canaux avant, central, surround et surround arrière sur 120 Hz. Réglez-la aux alentours de 120 Hz si votre AV AMP dispose d’une fonction de réglage de la fréquence de recouvrement des enceintes.
*** “DTS” et “DTS Digital Surround” sont des marques
commerciales déposées de Digital Theater Systems, Inc.
Guide de dépannage
En cas de problème avec l’enceinte, vérifiez les points de la liste suivante et prenez les mesures préconisées. problème persiste, consultez votre revendeur Sony.
L’enceinte n’émet aucun son.
• Assurez-vous que tous les raccordements ont été effectués correctement.
• Assurez-vous que le volume de l’amplificateur est réglé correctement.
• Assurez-vous que le sélecteur de source de l’amplificateur est réglé sur la source correcte.
• Vérifiez si un casque n’est pas raccordé et le cas échéant, débranchez-le.
Bourdonnement ou bruit sur la sortie d’enceintes.
• Assurez-vous que tous les raccordements ont été effectués correctement.
• Assurez-vous qu’aucun des appareils audio ne se trouve trop près du téléviseur.
Le son est coupé subitement.
• Assurez-vous que tous les raccordements ont été effectués correctement. Le contact des fils d’enceinte dénudés au niveau des bornes de l’enceinte peut provoquer un court-circuit.
Si le
Spécifications
SS-VS7ED (Enceinte surround arrière)
Système acoustique 2 voies, à blindage
Enceinte Grave : 8 cm (3 1/4 po), à
Type de caisson Bass-reflex Impédance nominale 8 ohms Tenue en puissance Capacité maximale : 170 watts Niveau de sensibilité 88 dB (1 W, 1 m) Plage de fréquences 60 Hz - 70 000 Hz Dimensions (l/h/p) Approx. 97 × 270 × 120
Poids Approx. 2,5 kg
Accessoires fournis
Tuyau du support d’enceinte (1) Base du support d’enceinte (1) Vis (pour le support d’enceinte) (1) Cordon de raccordement d’enceinte, 10 m (32 pi. 9
3
/
Ensembles d’enceintes facultatifs (SA­VF700ED et SS-CR700ED)
Ensembles d’enceintes facultatifs recommandés ; SA-VF700ED (enceinte avant comprenant un caisson
de grave actif (2)) et SS-CR700ED (ensemble d’enceintes centrale/surround).
La conception et les spécifications sont sujettes à modification sans préavis.
magnétique
cône Aigu : 2,5 cm (1 po), type dôme
mm (3 7/8 × 10 3/4 × 4 3/4 po)
Avec le support d’enceinte fourni :
1 200 × 270 mm (10 3/4 × 47 1/4× 10 3/4 po)
po) (1)
4
Approx. 270 ×
(5 li. 8,19 on.) Avec le pied d’enceinte fourni : Approx. 6,3 kg (13 li. 14,23 on.)
